3 > Ρυθμιστές έντασης φωτισμού Ορισμός Είναι ένας ρυθμιζόμενος μετασχηματιστής που χρησιμοποιείται για να μεταβάλλει την ένταση φωτεινότητας μεταξύ 0 και 100%. Πεδία εφαρμογής: Κτίριο & κατοικία 0 100% 3

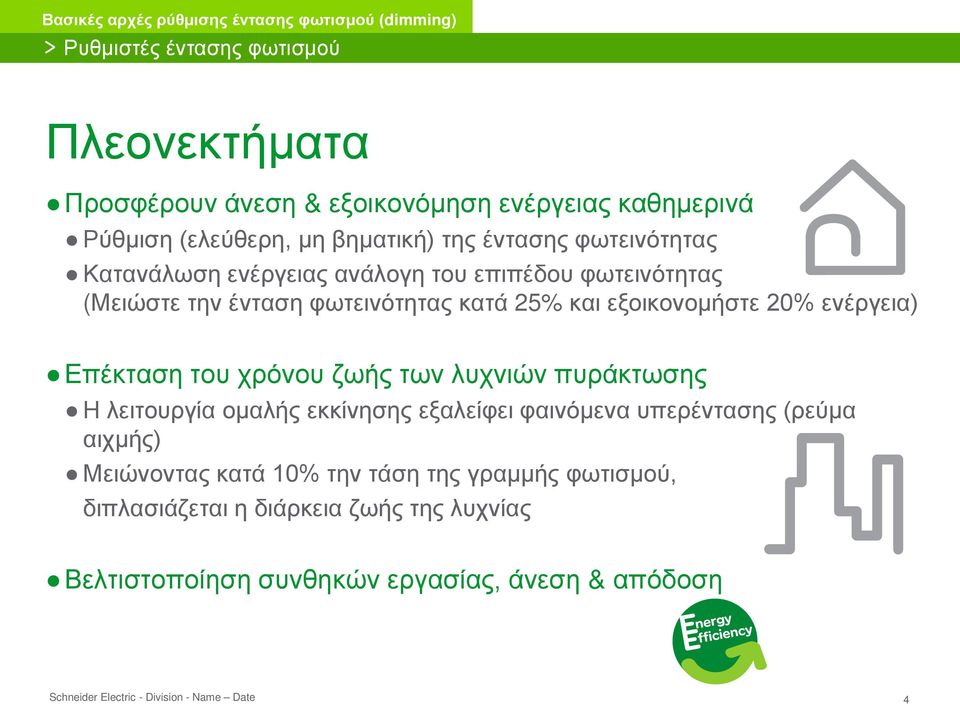

4 > Ρυθμιστές έντασης φωτισμού Πλεονεκτήματα Προσφέρουν άνεση & εξοικονόμηση ενέργειας καθημερινά Ρύθμιση (ελεύθερη, μη βηματική) της έντασης φωτεινότητας Κατανάλωση ενέργειας ανάλογη του επιπέδου φωτεινότητας (Μειώστε την ένταση φωτεινότητας κατά 25% και εξοικονομήστε 20% ενέργεια) Επέκταση του χρόνου ζωής των λυχνιών πυράκτωσης Η λειτουργία ομαλής εκκίνησης εξαλείφει φαινόμενα υπερέντασης (ρεύμα αιχμής) Μειώνοντας κατά 10% την τάση της γραμμής φωτισμού, διπλασιάζεται η διάρκεια ζωής της λυχνίας Βελτιστοποίηση συνθηκών εργασίας, άνεση & απόδοση 4

5 > Εφαρμογές κατοικιών Δημιουργία συνθηκών άνεσης Εύκολη και γρήγορη ενσωμάτωση ενός ρυθμιστή σε υπάρχον κύκλωμα αλέ-ρετούρ. Δημιουργήστε τις ιδανικές συνθήκες φωτισμού, ανάλογα την περίσταση! Ο φωτισμός παίζει σημαντικό ρόλο στη σύγχρονη κατοικία και τον τρόπο διαβίωσης. 5

6 > Εφαρμογές κατοικιών Εξαλείψτε τη έλλειψη άνεσης, κατά τη διάρκεια της νύχτας ή κατά το πρωινό σας ξύπνημα, ανάβοντας το φως σε χαμηλή ένταση Όταν γυρίζετε στο σπίτι σας αργά, ξυπνάτε νωρίς ή πηγαίνετε στο WC κατά τη διάρκεια της νύχτας, μειώστε στο ελάχιστο την ενόχληση της υπόλοιπης οικογένειας, με τη ρύθμιση της έντασης των φώτων! 6

7 > Εφαρμογές κατοικιών Εξοικονομήστε ενέργεια, μειώνοντας το επίπεδο φωτεινότητας Μέχρι και 20% Εξοικονόμηση ενέργειας χωρίς να χάνετε την άνεσή σας! Μειώστε την ένταση φωτεινότητας καθώς βλέπετε TV Χρησιμοποιήστε το προνόμιο της μείωσης κατανάλωσης ενέργειας, που προσφέρουν οι ρυθμιστές έντασης φωτισμού (μέχρι και 20%) 7

8 > Εφαρμογές κατοικιών Τους καλοκαιρινούς μήνες, αναβαθμίστε την άνεσή σας εξοικονομώντας ενέργεια. Εξοικονομήστε ενέργεια ελέγχοντας την ταχύτητα του ανεμιστήρα, αντί να χρησιμοποιείται το κλιματιστικό σας 8

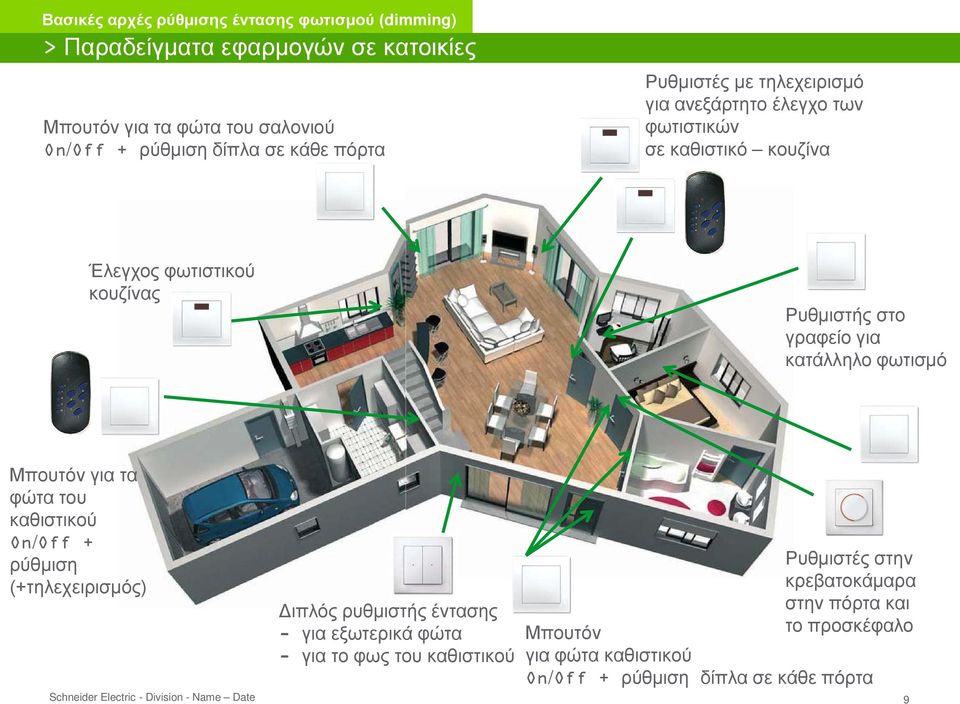

9 > Παραδείγματα εφαρμογών σε κατοικίες Μπουτόν για τα φώτα του σαλονιού On/Off + ρύθμιση δίπλα σε κάθε πόρτα Ρυθμιστές με τηλεχειρισμό για ανεξάρτητο έλεγχο των φωτιστικών σε καθιστικό κουζίνα Έλεγχος φωτιστικού κουζίνας Ρυθμιστής στο γραφείο για κατάλληλο φωτισμό Μπουτόν για τα φώτα του καθιστικού On/Off + ρύθμιση (+τηλεχειρισμός) Διπλός ρυθμιστής έντασης - για εξωτερικά φώτα - για το φως του καθιστικού Ρυθμιστές στην κρεβατοκάμαρα στην πόρτα και Μπουτόν το προσκέφαλο για φώτα καθιστικού On/Off + ρύθμιση δίπλα σε κάθε πόρτα 9

10 > Εφαρμογές φωτισμού σε γραφεία Εστίαση του φωτισμού σε αίθουσες συνεδριάσεων κατά την προβολή παρουσιάσεων. Ρύθμιση έντασης φωτεινότητας των γραφείων! Δημιουργήστε σενάρια φωτισμού κατά τη διάρκεια παρουσιάσεων, ώστε να έχετε την μέγιστη απόδοση εστιάζοντας τα μάτια των συμμετεχόντων στην οθόνη! 10

11 > Εφαρμογές φωτισμού σε γραφεία Εξοικονομήστε ενέργεια σε διαδρόμους, κεντρικές εισόδους κα. Διατηρήστε το απαραίτητο επίπεδο φωτεινότητας! 11

12 > Εφαρμογές φωτισμού σε γραφεία Αναβαθμίστε τις συνθήκες εργασίας στον επαγγελματικό σας χώρο. Υιοθετήστε το κατάλληλο επίπεδο φωτεινότητας στο γραφείο και τον Η/Υ σας, για να εργάζεστε χωρίς να επιβαρύνεται την όρασή σας! 12

13 > Ρυθμιστές έντασης φωτισμού: Τεχνικός πίνακας επιλογής Τεχνικά, η επιλογή του ρυθμιστή εξαρτάται από τον τύπο των λυχνιών ή των φορτίων 1/3 Τεχνικά, η επιλογή του ρυθμιστή εξαρτάται από τον τύπο των λυχνιών ή των φορτίων: Ωμικά φορτία: λαμπτήρες πυράκτωσης, αλογόνου 230 V AC. Επαγωγικά φορτία: Λυχνίες αλογόνου ΧΤ με φερομαγνητικό Μ/Σ ή μερικές σωλήνες φθορισμού (γραμμικές ή λαμπτήρες) με φερομαγνητικό Μ/Σ. Χωρητικά φορτία: Λυχνίες αλογόνου ΧΤ με ηλεκτρονικό Μ/Σ. Σωληνοειδείς λυχνίες φθορισμού με ηλεκτρονικό μπάλαστ (1-10 V DC). Οι λαμπτήρες φθορισμού τύπου compact δεν είναι προς το παρόν ρυθμιζόμενης έντασης φωτισμού. 13 L + R C

14 > Ρυθμιστές έντασης φωτισμού: τεχνικός πίνακας επιλογής Τεχνικά, η επιλογή του ρυθμιστή εξαρτάται από τον τύπο των λυχνιών ή των φορτίων 2/3 Η ρύθμιση γίνεται με τη μεταβολή της εισερχόμενης τάσης στα άκρα της λυχνίας Με έλεγχο φασικής τάσης καθόδου Με έλεγχο φασικής τάσης ανόδου Εφαρμόζεται σε ωμικά & Επαγωγικά φορτία Για ωμικά & επαγωγικά φορτία Εφαρμόζεται σε χωρητικά φορτία Για χωρητικά φορτία 14

15 > Ρυθμιστές έντασης φωτισμού: τεχνικός πίνακας επιλογής Τεχνικά, η επιλογή του ρυθμιστή εξαρτάται από τον τύπο των λυχνιών ή των φορτίων 3/3 Σωλήνες φθορισμού L N Ρυθμιστής έντασης 100% Έξοδος + Μπάλαστ 1 + Μπάλαστ 2 10% 1-10Vdc Σωλήνα φθορισμού Σωλήνα φθορισμού 15

16 > Ρυθμιστές έντασης φωτισμού: Τεχνικός πίνακας επιλογής Τεχνικά, η επιλογή του ρυθμιστή εξαρτάται από τον τύπο των λυχνιών ή των φορτίων 3/3 Σωλήνες φθορισμού Εναλλακτικά Ρυθμιστής + πύλη KNX/DALI (αυτόνομη χρήση) Ρυθμιστής έντασης DALI bus 10% 100% Έξοδος 1-10 Vdc Ρυθμιζόμενες σωλήνες φθορισμού 16

17 > Παράμετροι επιλογής ενός Ρυθμιστή φωτισμού Παράμετροι Τεχνικές παράμετροι Τύπος λυχνίας (Πυράκτωσης, Αλογόνου 230 V AC, Αλογόνου ΧΤ, και σωλήνες φθορισμού) Ισχύς (σε Watts = στο σύνολο των συνδεμένων λυχνιών) Σύνδεση ουδετέρου ή όχι (σε περίπτωση ανακαινίσεων) Συνδυασμός με άλλες λειτουργίες (έλεγχος ρολών, θέρμανσης, κα.) Παράμετροι πελάτη Αφής, περιστροφικός ρυθμιστής, ασύρματος έλεγχος Σχεδιασμός & Χρώματα Ρύθμιση από διάφορα σημεία (εξαρτάται από τη διάταξη του χώρου δωματίου) 17

18 > Τεχνολογίες ρυθμιστών έντασης φωτισμού Η προσφορά της Schneider Electric για τη ρύθμιση έντασης φωτισμούτ Παρέχονται ρυθμιστές συμβατοί με φορτία R, L, και C καθώς και σωλήνες φθορισμού 1-10 V DC Μπορείτε να εφαρμόσετε αυτές τις λύσεις με: Αυτόνομους ρυθμιστές Σύστημα έξυπνου ελέγχου κατοικίας Ενσύρματοι χωνευτοί Κατοικίες Μικρά κτίρια Ασύρματοι Ραδιοκύματα Ράγας Κτίρια Με λύση BUS: KNX, LON IH C KNX, LON 18

19 > Ενσύρματοι ρυθμιστές Χωνευτοί ενσύρματοι ρυθμιστές Αρχή λειτουργίας: Το προϊόν περιλαμβάνει τη λειτουργία ρύθμισης Διαφορετικοί τύποι: Περιστροφικοί Για όλα τα φορτία φωτισμού* & 1Φ κινητήρες Βηματική περιστροφική αντίσταση Λειτουργία μνήμης L- 230Vac N- 230Vac Ρυθμιστής Φως Περιστροφικοί ρυθμιστές άνεσης Επιπρόσθετες λειτουργίες (λειτουργία εξοικονόμησης = 80% της μέγιστης ισχύος, ένδειξη θέσης, κα.) Ρυθμιστές αφής Με ή χωρίς λειτουργία μνήμης (*εκτός FLC= λυχνίες φθορισμού τύπου compact) 19

20 > Ενσύρματοι ρυθμιστές Χωνευτοί ενσύρματοι ρυθμιστές Ρυθμίστε τη φωτεινότητα από διαφορετικά σημεία της κατοικίας (θύρες, διάδρομοι, σκάλες, κα.) 1 Ιδανική λύση - Ρυθμίστε τη φωτεινότητα από διαφορετικά σημεία - Όλα τα μπουτόν μπορεί να ρυθμίσουν τη φωτεινότητα! L- 230Vac Ρυθμιστής έντασης Living room ceiling Εναλλακτικά - Περιστροφικό με μνήμη N- 230Vac Μπουτόν PB1 κουζίνα PB2 παράθυρο PB3 γκαράζ MTN Στην είσοδο της οικίας 20

21 > Μέρη του ρυθμιστή Μέρη ρυθμιστή έντασης Merten Πώς παραγγέλνεται ένας ρυθμιστής; Σε τρία μέρη! Μηχανισμός πλακίδιο Πλαίσιο Πλήρης ρυθμιστής + + = I.E MTN MTN MTN Για R φορτίο - Για L φορτίο - Για C φορτίο - Super ρυθμιστής - Με/χωρίς μνήμη - Ισχύς 400W- 600W-1000W - Περιστρεφόμενο πλακίδιο -Περιστρεφόμενο πλήκτρο άνεσης - Κάλυμμα αισθητήρα -Κάλυμμα ασύρματου αισθητήρα - Σειρά - χρώμα - Μονό, διπλό, κα. 21

22 > Ρυθμιστές Η προσφορά μας Universal περιστροφικός ρυθμιστής Ενδεικτικά μέρη λειτουργίας 2 μέρη συνεχώςon για να είναι ορατό στο σκοτάδι 1-πλήκτρο μνήμης (ON/OFF + φωτεινότητα) 2-πλήκτρο μνήμης (ON/OFF + φωτεινότητα) Πλήκτρο λυχνίας προσανατολισμού Ενεργοποιεί ή απενεργοποιεί την κυκλική φωτεινή ένδειξη λειτουργίας On/off με πάτημα + περιστροφική ρύθμιση Πλήκτρο εξοικονόμησης 80% Ενεργοποιείται όταν πατηθεί το πλήκτρο για χρόνο >5s και το φως είναι ενεργοποιημένο 22

23 > Ρυθμιστές Ασύρματος έλεγχος Ασύρματες συσκευές: Αρχή λειτουργίας: Υπάρχει ζεύξη μεταξύ ενός μεταδότη (πομπού) υπερύθρων και ενός ή περισσοτέρων δεκτών υπερύθρων. Για όλα τα φορτία Ένας ή περισσότεροι επίτοιχοι δέκτες Ένας μεταδότης (ασύρματος) Κύριο πλεονέκτημα: Έλεγχος κυκλωμάτων φωτισμού με άνεση από οποιοδήποτε σημείο του χώρου. L- 230Vac N- 230Vac Διάγραμμα λειτουργίας E R 23

24 > Ρυθμιστές Έλεγχος υπερύθρων Παράδειγμα ζεύξης έλεγχος φώτων και ρολών από το ίδιο ασύρματο χειριστήριο!!! Ρολό 1 (Καθιστικό TV) MTN Group ρολών 2 (Καθιστικό) Κανάλι 1 Κανάλι 2 MTN Κανάλι 3 MTN Κανάλι 4 Κανάλι 5 Κανάλι 6 Καθιστικό 7 MTN Εξωτερικό φως Καθιστικό φως 1 (καναπές) Καθιστικό φως 2 (τραπεζαρία) Καθιστικό φως 3 (φώτα θυρών) Φως κουζίνας Το κανάλι 3 μπορεί να χρησιμοποιείται αρκετές φορές, καθώς οι δέκτες δεν είναι στον ίδιο χώρο Κανάλια 9 & 10: Πάνω & Κάτω 24

25 > Ρυθμιστές Ενσύρματοι ρυθμιστές Ρυθμιστές ράγας Αρχή λειτουργίας: Μπουτόν(s) δίνουν την εντολή στην κεντρική μονάδα. Η κεντρική μονάδα ελέγχει το φορτίο. Κατάλληλο για όλες τις λυχνίες (εκτός φθορισμού τύπου FLC) Βασικά πλεονεκτήματα: Μεγαλύτερη ισχύς έναντι των χωνευτών ρυθμιστών Έλεγχος από πολλά μπουτόν σε παράλληλη σύνδεση Κατάλληλοι για ανακαινίσειςgood for renovation and maintenance due to location in the control cabinet Wiring diagram More info? - Discover Merten International range of Dimmers L- 230Vac N- 230Vac R R 25 E

26 > Ρυθμιστές Έξυπνος οικιακός έλεγχος Αρχή λειτουργίας συστήματος: Προγραμματιζόμενη κεντρική μονάδα, τοποθετημένη στον πίνακα ισχύος Μερικά μπουτόν και φώτα συνδέονται στην κεντρική μονάδα Προγραμματισμός για τη δημιουργία λειτουργιών ρύθμισης έντασης φωτισμού Κατάλληλο για όλα τα φορτία (εκτός FLC) Κατάλληλο για οικιακές εφαρμογές ή μικρά γραφεία Βασικά πλεονεκτήματα: Ευελιξία προγραμματισμού Μπορεί να διαχειριστεί αρκετά φώτα και άλλα φορτία όπως ρολά, θέρμανση κ.α. 26

27 > Ρυθμιστές KNX ρυθμιστές (Instabus - Konnex) Αρχή λειτουργίας του συστήματος Έξυπνες συσκευές συνδέονται μεταξύ τους (μπουτόν, οθόνες αφής, ενεργοποιητές κ.α (push-buttons, touch panels, output modules, etc.) Ένα λογισμικό (ETS) χρησιμοποιείται για τον προγραμματισμό των μονάδων Κατάλληλο για όλα τα φορτία (εκτός FLC) Κατάλληλο για επαγγελματικά κτίρια και πολυτελείς κατοικίες Βασικά πλεονεκτήματα: Ευελιξία στον προγραμματισμό Διαχείριση πολλών κυκλωμάτων φωτισμού και άλλων φορτίων λειτουργιών, όπως ρολά, θέρμανση κ.α. 27
