1 Τροφοδοτικά ΑΤΧ (2) Εκπαιδευτής: Μάριος Ζήνωνος Ειδικότητα: Μηχανικής Ηλεκτρονικών Υπολογιστών Τάξη Α Μάθημα: Τεχνολογία και Εργαστήρια Η/Υ και Περιφερειακών

2 Διδακτικοί Στόχοι Οι μαθητές θα πρέπει να είναι ικανοί : 1. Να πραγματοποιούν μετρήσεις τάσεων εξόδου του τροφοδοτικού. 2. Να περιγράφουν τα βασικά χαρακτηριστικά και να επιλέγουν τροφοδοτικό ΑΤΧ. 3. Να υπολογίζουν την απαιτούμενη ισχύ του τροφοδοτικού γνωρίζοντας τις απαιτήσεις ισχύος των επιμέρους συσκευών. 2

3 σύνδεση με προηγούμενα Το τροφοδοτικό ATX μετατρέπει τη παροχή εναλλασσόμενου ρεύματος (AC) από 240 Volt, σε συνεχές ρεύμα (DC) διαφόρων τάσεων (+3,3V, +5V, +12V, -12V) για να τροφοδοτηθούν οι συσκευές της κεντρικής μονάδας. 3

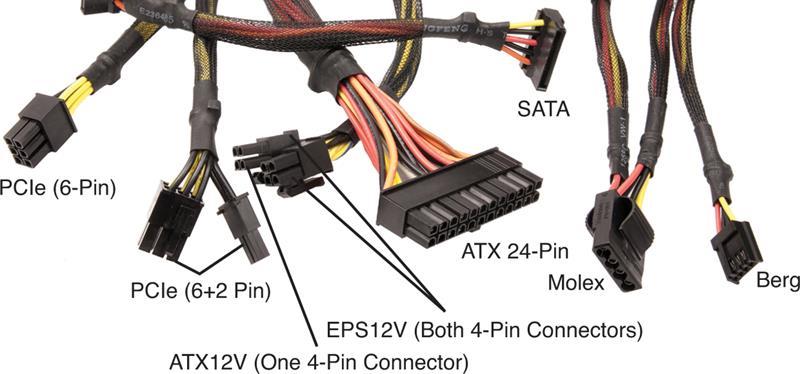

4 4 σύνδεση με προηγούμενα

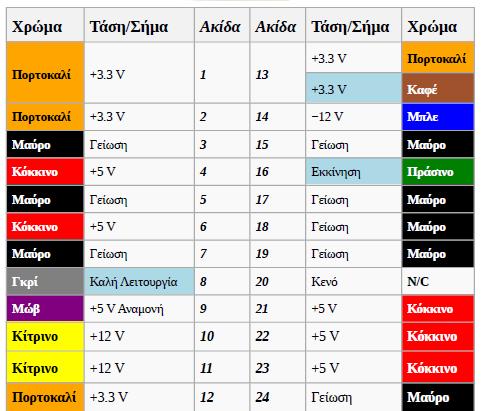

5 Αντιστοίχιση Χρωμάτων Καλωδίων τροφοδοτικού ΑΤΧ και λειτουργίας Αισθητήρας πτώσης τάσης 5

6 6 Αντιστοίχιση Χρωμάτων Καλωδίων τροφοδοτικού ΑΤΧ και λειτουργίας

7 Σήματα που διαθέτει το τροφοδοτικό τύπου ΑΤΧ +3.3V (καφέ) Αισθητήρας πτώσης τάσης. PS_OΝ -- Χρησιμοποιείται για τον έλεγχο του τροφοδοτικού μέσω του υπολογιστή. Το λειτουργικό σύστημα κλείνει αυτόματα τον υπολογιστή διακόπτοντας την τροφοδοσία. +5VSB (+5V StandΒy) -- Παρέχει τάση 5V ακόμα και όταν ο υπολογιστής είναι εκτός λειτουργίας ώστε να είναι δυνατή η εκκίνηση ακόμα και από το πληκτρολόγιο ή από την κάρτα δικτύου. PWR_OK (Power Good) -- είναι μια τάση 5V που εμφανίζεται μόνο όταν οι υπόλοιπες τάσεις του τροφοδοτικού βρίσκονται στα σωστά επίπεδα. Αν δεν υπάρχει η τάση power good ο υπολογιστής δεν ξεκινά. 7

8 Χαρακτηριστικά Τροφοδοτικού ATX Ένα καλό τροφοδοτικό: Συμβάλλει στη σωστή λειτουργία και μακροζωΐα του υπολογιστή μακροζωΐα = παροχή ρεύματος σωστών χαρακτηριστικών στα ηλεκτρονικά μέρη Σωστή επιλογή τροφοδοτικού: Σε κάθε μελλοντική αναβάθμιση θα μπορεί να εξυπηρετήσει τις νέες μας απαιτήσεις 8

9 Χαρακτηριστικά Τροφοδοτικού ATX Σε ένα τροφοδοτικό αναγράφονται τα εξής: Η μορφή του (form factor), για τα ΑΤΧ τροφοδοτικά είναι: Form Factor ATX12V, οι τυπικές διαστάσεις του είναι (150 x 86 x 140 χιλ). Η μέγιστη ισχύς (maximum power), του φορτίου που μπορεί να παρέχει μετριέται σε Watts π.χ. 350 Watts. Οι τάσεις εισόδου ή η τάση εισόδου λειτουργίας του, π.χ. 230 Volts ή και 120 Volts εναλλασσόμενου ρεύματος. 9

10 Χαρακτηριστικά Τροφοδοτικού ATX Ο μέσος εκτιμώμενος χρόνος λειτουργίας (σε ώρες), μέχρι να παρουσιαστεί κάποια βλάβη, π.χ ώρες. Ο βαθμός απόδοσης του τροφοδοτικού, η ικανότητά του δηλαδή να μετατρέπει την ενέργεια εισόδου σε παρεχόμενη ενέργεια εξόδου ανάλογα του παρεχόμενου φορτίου. Εδώ υπάρχει η πιστοποίηση 80 plus, η οποία σημαίνει ότι σε φορτία 20%, 50%, 100% της μέγιστης ισχύος ο βαθμός απόδοσης του τροφοδοτικού είναι το λιγότερο 80%. 10

11 Χαρακτηριστικά Τροφοδοτικού ATX Τα κυκλώματα προστασίας που διαθέτει. Για παράδειγμα, προστασία από: υψηλό ρεύμα (Over Current Protection), υπέρταση (Over Voltage Protection), υψηλό φορτίο (Over Load Protection). Ο τύπος και το πλήθος διαθέσιμων ανεμιστήρων οι οποίοι μπορεί να είναι διαστάσεων από 80 μέχρι 150 χιλ. Οι σύνδεσμοι εξόδου. Το πλήθος των συνδέσμων εξόδου για τη σύνδεση διάφορων συσκευών στη ΚΜ, όπως, M/B 20+4 Pin x 1, CPU 4+4 Pin x 1, SATA x 6, Floppy 4 Pin x 1 κλπ. 11

12 12 Χαρακτηριστικά Τροφοδοτικού ATX

13 Υπολογισμός Ισχύος Τροφοδοτικού ATX Για τον υπολογισμό της απαιτούμενης ισχύος ενός τροφοδοτικού, πρέπει: Να υπολογίσουμε τις επιμέρους απαιτήσεις σε ισχύ όλων των χρησιμοποιούμενων συσκευών, όπως μητρική, επεξεργαστής, μνήμη, κάρτα γραφικών, σκληροί δίσκοι, οπτικοί οδηγοί, ανεμιστήρες, ποντίκι, πληκτρολόγιο κλπ. Να προσθέσουμε στο άθροισμα, 20%-40% της συνολικής ισχύος Να λάβουμε υπόψη την κάλυψη ενδεχόμενων αναβαθμίσεων 13

14 Ερωτήσεις Ποιο από τα πιο κάτω τροφοδοτικά θα ήταν κατάλληλο για να τροφοδοτήσει ένα υπολογιστή που θα χρησιμοποιηθεί για server; 14

15 Υπολογισμός Ισχύος Τροφοδοτικού ATX Για μεγαλύτερη ακρίβεια του υπολογισμού του συνολικού φορτίου μπορούμε να συμβουλευτούμε αξιόπιστες ιστοσελίδες υπολογισμού του (PSU on line calculators). CoolerMaster OuterVision SeaSonic 15

16 Υπολογισμός Ισχύος Τροφοδοτικού ATX Να υπολογίσετε την ισχύ του τροφοδοτικού που πρέπει να εγκαταστήσουμε σε υπολογιστή που αποτελείται από τα πιο κάτω: Motherboard desktop Memory 2x2GB ddr3 Video Card nvidia GeForce GTX 950 Storage 1xSSD & 1xSATA 10K RPM Optical Drives 1 DVD/CDRW Combo Drive Monitor LED 19 inches Χρήση Η/Υ 4 ώρες/μέρα Χρήση Gaming 1 ώρα/μέρα 16 (OuterVision Basic)

17 Δραστηριότητες Οι μαθητές μετρούν τις τάσεις εξόδου ενός τροφοδοτικού με το πολύμετρο. 17
