Οι σύγχρονες καλλιέργειες απαιτούν αποτελεσματικές λύσεις

Transcript

1 Πλάτος εργασίας 10 έως 18 μέτρα Οι σύγχρονες καλλιέργειες απαιτούν αποτελεσματικές λύσεις

2 Το MDS επιδεικνύει τις δυνατότητες του σε καθημερινή βάση Είτε πρόκειται για γεωργικές καλλιέργειες με σύστημα σπαρτικών γραμμών πλάτους μέχρι 18 μ., είτε για ειδικές καλλιέργειες, όπως φρούτα, σταφύλια και λυκίσκος: Το MDS προσφέρει τη βέλτιστη λύση για κάθε εφαρμογή. Το ευέλικτο σύστημα επέκτασης της χοάνης και τα υψηλά ωφέλιμα φορτία εξασφαλίζουν μέγιστη απόδοση. Παρά τον συμπαγή σχεδιασμό του, το MDS προσφέρει ελεύθερο χώρο για άνετο χειρισμό και φροντίδα. Το σύστημα χοάνης με έναν θάλαμο MDS είναι ιδανικό για χρήση σε ανώμαλα εδάφη ή σε στενά δομημένες επιφάνειες: Δεν γίνεται εκκένωση της χοάνης από τη μία μόνο πλευρά, ακόμα και σε περίπτωση που η δοσομετρική θυρίδα είναι κλειστή από τη μία πλευρά. 2

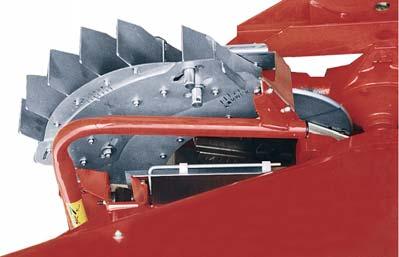

3 Η σύγχρονη τεχνολογία διανομής λιπασμάτων ξεκινά με το σύστημα πολλαπλών δίσκων: Στον διανομέα λιπάσματος MDS, το σημαντικότερο στοιχείο είναι οι δίσκοι διασκορπισμού: ακριβείς, αξιόπιστοι και εύχρηστοι στη βασική και την όψιμη λίπανση με βελτιστοποιημένη απόδοση στα όρια του αγρού (δεξιά και αριστερά). Χάρη στον ευδιάκριτο, τρισδιάστατο δείκτη θέσης, τα πτερύγια διασκορπισμού μπορούν να ρυθμιστούν εύκολα και με ακρίβεια ως προς το μήκος και τη γωνία, ακόμη και μετά από παρατεταμένη χρήση. Αυτό επιτρέπει την ακριβή προσαρμογή του διασκορπιστή λιπάσματος σε διαφορετικά υλικά διασκορπισμού και πλάτη εργασίας. Αυτό σημαίνει: βέλτιστη ακρίβεια κατανομής του λιπάσματος και επίτευξη διασκορπισμού ακριβείας για όλους τους τύπους λιπασμάτων, σπόρους και τους ειδικούς κόκκους για τα σαλιγκάρια. 3

4 Κορυφαία απόδοση μέσω της καινοτομίας Η τέλεια αλληλεπίδραση των λειτουργιών: - Δοσομέτρηση λιπάσματος, - Μεταφορά λιπάσματος, - Διασκορπισμός λιπάσματος στο πλάτος εργασίας είναι αποφασιστική την ποιότητα της εικόνας διασκορπισμού. Τα χαρακτηριστικά μιας αξιόπιστης εικόνας διασκορπισμού είναι οι ευρείες επιφάνειες διασκορπισμού και, κατά συνέπεια, οι ευρείες ζώνες επικάλυψης. Έτσι, η εικόνα διασκορπισμού είναι λιγότερο ευαίσθητη όσον αφορά εξωτερικές επιδράσεις, όπως οι καιρικές συνθήκες ή η ποιότητα του λιπάσματος, και επιτυγχάνεται ακριβής κατανομή του λιπάσματος. Πλάτος εργασίας: 18 μ VK: 4,7 % Λίπασμα: KAS Διασκορπισμός παρυφών (κατ επιλογή δεξιά ή αριστερά) 4 Τεχνολογία για ακρίβεια που ξεχωρίζει Η καρδιά του λιπασματοδιανομέα MDS είναι ο μηχανισμός μετάδοσης της κίνησης σε "λουτρό λαδιού", ο οποίος δεν χρειάζεται συντήρηση. Όλοι οι άξονες κίνησης υποστηρίζονται με διπλό ρουλεμάν. Η άτρακτος του αναδευτήρα είναι κατασκευασμένη από υψηλής ποιότητας ανοξείδωτο ατσάλι. Ο αργά περιστρεφόμενος δάκτυλος ανάδευσης (180 στροφές/λεπτό) κινεί προσεκτικά τους κόκκους και διοχετεύει το λίπασμα απαλά λιπάσματος στους περιστρεφόμενους δίσκους. Το ειδικό σχήμα του συρόμενου δοσομετρητή επιτρέπει την δοσολογία μικρών (από 3 κιλά/εκτάριο) και μεγάλων ποσοτήτων λιπάσματος, π.χ. 500 κιλά KAS σε πλάτος εργασίας 18 μέτρων και ταχύτητα 10 χλμ/ώρα. Κορυφαία χαρακτηριστικά RAUCH: Το MDS είναι ιδανικό για τη ρύθμιση της ποσότητας χορήγησης απωθητικού σαλιγκαριών και σπόρων. Οι κόκκοι μεταφέρονται προσεκτικά στα πτερύγια διασκορπισμού μέσω του διαύλου δοσομέτρησης. Χάρη στις ειδικές εγκοπές των πτερυγίων διασκορπισμού, ακόμη και οι πλέον ευαίσθητοι στην πίεση τύποι λιπασμάτων διατηρούν τις ιδιότητες διασκορπισμού τους. Ο υψηλός αριθμός στροφών του δίσκου με 980 στροφές/λεπτό επιταχύνει το υλικό διασκορπισμού, έτσι ώστε να φτάσει μια βέλτιστη ταχύτητα ρίψης. Το αποτέλεσμα: βέλτιστη ακρίβεια διασκορπισμού για όλους τους τύπους λιπασμάτων, τους σπόρους και τους ειδικούς κόκκους για τα σαλιγκάρια. Κιβώτιο μετάδοσης κίνησης δεν απαιτεί συντήρηση Αναδευτήρας από υψηλής ποιότητας πλαστικό ανθεκτικός στην διάβρωση ένας δίσκος διασποράς για την βασική λίπανση, όψιμη λίπανση και για την διασπορά λιπάσματος στα όρια του χωραφιού

5 Τα πλεονεκτήματα της τεχνολογίας επιβεβαιώνονται σε καθημερινή βάση Εύκολος και ασφαλής χειρισμός Για την βασική λίπανση, το MDS παραμένει συνεχώς σε οριζόντια θέση και το ύψος τοποθέτησης του λιπασματοδιανομέα είναι σταθερό. Αυτό διευκολύνει τη ρύθμιση. Μόνο στην όψιμη λίπανση μπορεί να μειωθεί ελαφρώς το μήκος του άνω συνδέσμου με το τρακτέρ. Η ακτίνα διασκορπισμού του λιπάσματος επεκτείνεται έτσι πάνω από τα φυτά. Ο τραυματισμός των σταχύων ή των φύλλων αποκλείεται. Κατά την όψιμη λίπανση, οι δίσκοι διασκορπισμού M1XC επιτυγχάνουν πλάτη εργασίας 20 έως 24 μέτρων. Οι δοσομετρικές θυρίδες ρυθμίζονται ξεχωριστά στην αριστερή και τη δεξιά πλευρά και ανοιγοκλείνουν μηχανικά, υδραυλικά ή ηλεκτρικά με τηλεχειρισμό. Είναι εφικτή η λίπανση ακόμα και επιφανειών σφηνοειδούς σχήματος. Κορυφαία δοκιμή βαθμονόμησης: Δεδομένου ότι οι διαφορές στους τύπους λιπασμάτων μπορεί να είναι σημαντικές, η τελική βαθμονόμηση παρέχει ασφάλεια. Κορυφαία χαρακτηριστικά RAUCH: Χάρη στην αφαίρεση των δίσκων διασκορπισμού χωρίς χρήση εργαλείων, η δοκιμή βαθμονόμησης και η εκκένωση των υπολειμμάτων του MDS είναι εύκολη και γρήγορη υπόθεση. Το σετ δοκιμής βαθμονόμησης για τον έλεγχο των τιμών ρύθμισης παρέχεται στον βασικό εξοπλισμό. Εύκολος καθαρισμός και συντήρηση Η συντήρηση του MDS απαιτεί ελάχιστη προσπάθεια. Το υψηλό ποσοστό ανοξείδωτων υλικών και η επίστρωση με σκόνη υψηλής ποιότητας διατηρούν την αξία και τη λειτουργία του διασκορπιστή λιπάσματος για πολλά χρόνια. Αναλογική κλίμακα DfC Ακριβής δοσολογία λιπάσματος Μοντέλο C: ηλεκτρικός έλεγχος θυρίδων με σύστημα E-Click Η προεπιλεγμένη ποσότητα διασκορπισμού ρυθμίζεται ελεύθερα από τα 3 κιλά/εκτάριο μέσω της αναλογικής κλίμακας DfC. Η κλίμακα DfC επιτρέπει την ακριβή αλλαγή της ποσότητας διασκορπισμού χωρίς πρόσθετα βοηθήματα. Απολύτως απλό: 10% υψηλότερη τιμή κλίμακας σημαίνει 10% μεγαλύτερη ποσότητα διασκορπισμού. Αυτό απλοποιεί την ακριβή ρύθμιση της βέλτιστης ποσότητας διασκορπισμού από τον ένα αγρό στον άλλο. 5

6 Ειδικός εξοπλισμός Το MDS επεκτείνεται ανάλογα με τις απαιτήσεις Το MDS επεκτείνεται ανάλογα με τις απαιτήσεις Ο αποκλειστικός βασικός εξοπλισμός μπορεί να επεκταθεί ανάλογα με τις ανάγκες. Η προβλεπόμενη χρήση καθορίζει τον επιμέρους εξοπλισμό: - Μεγάλη επιλογή εξαρτημάτων επέκτασης χοάνης - Σταθερά και εύκολα ανοιγόμενα καλύμματα - Ενισχυμένα πτερύγια διασκορπισμού VxR με σημαντικά μεγαλύτερη διάρκεια ζωής - Δίσκοι διασκορπισμού M1XC από 20 έως 24 μ. (όψιμη λίπανση) - Φωτισμός με προειδοποιητικές πινακίδες - Εξοπλισμός διασκορπισμού παρυφών και ορίων TELIMAT T1 - Εξοπλισμός διασκορπισμού ορίων GSE 7 - Υδραυλικός τηλεχειρισμός FHZ (1 βαλβίδα έλεγχου μονής κατεύθυνσης) για το GSE 7 - Ηλεκτρονικό σύστημα δοσομέτρησης QUANTRON-A - GPS-Control με QUANTRON-Guide (μόνο σε συνδυασμό με το QUANTRON-A) - Εξάρτημα διασκορπισμού RV 2M για γραμμικές καλλιέργειες - Εξάρτημα διασκορπισμού RFZ 7 για γραμμικές καλλιέργειες 6 QUANTRON-A Ηλεκτρονικό σύστημα δοσομέτρησης: Υψηλή τεχνολογία σε επίπεδο τελειότητας Το σύστημα QUANTRON-A ρυθμίζει τη θέση ανοίγματος της δοσομετρικής θυρίδας και ταυτόχρονα την ποσότητα ροής του λιπάσματος ανάλογα με την ταχύτητα κίνησης και την προκαθορισμένη ποσότητα λιπάσματος. Η προκαθορισμένη ποσότητα λιπάσματος διατηρείται πάντα σταθερή, ακόμα και όταν η ταχύτητα κίνησης αλλάζει. Το QUANTRON-A κερδίζει τις εντυπώσεις με μια μεγάλη και ευκρινή οθόνη, ένα λογικά δομημένο μενού και θύρα USB. Όλες οι λειτουργίες μπορούν να ελέγχονται ηλεκτρικά με τηλεχειρισμό, εύκολα και με ασφάλεια με ένα μόνο χέρι: Σαφή πλεονεκτήματα - Ακριβής δοσομέτρηση λιπάσματος ανάλογα με την ταχύτητα κίνησης του οχήματος - Άνοιγμα και κλείσιμο των δοσομετρικών θυρίδων - Ανεξάρτητος, τμηματικός έλεγχος για την δεξιά και αριστερή πλευρά - Ρύθμιση ποσότητας εν κινήσει, ξεχωριστά για την δεξιά και αριστερή πλευρά - Μείωση ποσότητας κατά τον διασκορπισμό ορίων - Τεκμηρίωση δεδομένων λειτουργίας για 200 εφαρμογές - Συνεχής έλεγχος των εφαρμοζόμενων ποσοτήτων λιπάσματος - Εφαρμογές Precision Farming μέσω της σειριακής διεπαφής RS232 - Πρόγραμμα διαχείρισης δεδομένων για μεταφορά δεδομένων με USB stick (προαιρετικό) - GPS-Control με QUANTRON-Guide: αυτόματο άνοιγμα και κλείσιμο των δοσομετρικών θυρίδων στο κεφαλάρι και επιφάνειες σφηνοειδούς σχήματος (επιλογή) Το MDS με QUANTRON-A δεν προσφέρει μόνο ευκολία στη χρήση, αλλά αυξάνει την ακρίβεια και την αποτελεσματικότητα στην εφαρμογή πολύτιμων κοκκωδών λιπασμάτων.

7 Ακρίβεια έως τα άκρα του χωραφιού Διασκορπισμός ορίων ή παρυφών χωρίς αποβίβαση από το όχημα από την πρώτη σπαρτική γραμμή, άνετα από το κάθισμα του οδηγού και χωρίς πρόβλημα με το TELIMAT T1. Ο έλεγχος του εξοπλισμού διασκορπισμού ορίων γίνεται εύκολα και γρήγορα από το τρακτέρ. Η απρόσκοπτη μετάβαση από τον διασκορπισμό ορίων στον κανονικό διασκορπισμό χωρίς διακοπή της εργασίας εξοικονομεί χρόνο και αυξάνει την απόδοση. Το TELIMAT μπορεί να προσαρμοστεί σε οποιοδήποτε σύστημα σπαρτικών γραμμών: απλά, γρήγορα και με ακρίβεια. Εικόνα διασκορπισμού ορίων Εάν η σπαρτική γραμμή βρίσκεται ακριβώς στις παρυφές του αγρού, χρησιμοποιείται ο εξοπλισμός διασκορπισμού ορίων GSE 7. Η απόσταση από το όριο κυμαίνεται από 0 έως 3 μέτρα. Με ένα υδραυλικό τηλεχειριστήριο, ο έλεγχος του GSE 7 μπορεί να γίνει από το τρακτέρ (προαιρετικά). TELIMAT T1 Ο υψηλής ακρίβειας εξοπλισμός διασκορπισμού παρυφών και ορίων MDS ανταποκρίνεται στο ευρωπαϊκό περιβαλλοντικό πρότυπο (EN ) για τους διασκορπιστές λιπάσματος και συμβάλλει αποφασιστικά στην ενίσχυση της οικονομίας και της οικολογίας. Εξοπλισμός διασκορπισμού GSE 7 για τα άκρα του χωραφιού 7

8 RV 2M RFZ 7 Ιδανικό για εντατικές καλλιέργειες Ο διασκορπιστής λιπάσματος MDS διαθέτει καινοτόμες λύσεις ακριβείας που τον καθιστούν ιδανικό για καλλιέργειες φρούτων, σταφυλιών, λυκίσκου ή λαχανικών. Το εξάρτημα διασκορπισμού RV 2M για γραμμικές καλλιέργειες επιτρέπει την εφαρμογή στοχευμένης λίπανσης στην περιοχή των ριζών. Στη λωρίδα κίνησης δεν πέφτουν καθόλου κόκκοι. Αυτό εξοικονομεί πολύτιμο λίπασμα. Το RV 2M ρυθμίζεται εύκολα σε απόσταση σειρών μεταξύ 2 και 5 μέτρων. Ευκολία ελέγχου Σύστημα αναγνώρισης λιπασμάτων DiS Το σύστημα αναγνώρισης λιπασμάτων DiS της RAUCH επιτρέπει τον γρήγορο προσδιορισμό της ρύθμισης διασκορπισμού για άγνωστα λιπάσματα. Τρόπος δράσης του RV 2M Ιδανικό για γραμμικές καλλιέργειες όπως αραβόσιτος, φράουλες, λαχανικά κ.λπ., το εξάρτημα διασκορπισμού RFZ 7 προσφέρει μια αποτελεσματική εναλλακτική λύση για τη λίπανση έως και 7 σειρών ταυτόχρονα με την επιθυμητή ακρίβεια. Με λίγα απλά βήματα, το RFZ 7 μπορεί να ρυθμιστεί για διαφορετικές ποσότητες δοσομέτρησης και αποστάσεις μεταξύ των γραμμών. Το RFZ 7 μπορεί να συνδυαστεί με τα MDS 11.1/12.1/17.1 και Σετ δοκιμαστικής εφαρμογής PPS 5 Το σετ δοκιμαστικής εφαρμογής PPS 5 επιτρέπει τον γρήγορο έλεγχο και τη διόρθωση της εγκάρσιας κατανομής στον αγρό. Αυτό σημαίνει ακόμη μεγαλύτερη ασφάλεια κατά την εργασία ακόμη και με λιπάσματα άγνωστης προέλευσης και κακής ποιότητας. 8

9 Τεχνικά χαρακτηριστικά Στοιχεία απόδοσης Μέγ. ωφέλιμο φορτίο Κατ. I Κατ. II Μέγεθος χοάνης Ύψος πλήρωσης Πλάτος πλήρωσης Χωρητικότητα περ. l Βάρος κιλά MDS * x MDS x MDS x MDS x MDS x * Πλάτος μηχανήματος στο μοντέλο M = 108 εκ, στα μοντέλα K, D, Q και R = 120 εκ Εξαρτήματα* Μέγεθος χοάνης Ύψος πλήρωσης Πλάτος πλήρωσης Χωρητικότητα περ. l Βάρος κιλά M 21 για το MDS 11.1/ x M 41 για το MDS 11.1/ x M 430 για το MDS 17.1/ x M 433 για το MDS 17.1/ x M 630 για το MDS 17.1/ x M 633 για το MDS 17.1/ x M 873 για το MDS 17.1/ x * με το σύστημα ταχυσυνδέσμου Clickfix Μοντέλα ελέγχου θυρίδων - απαιτούμενες βαλβίδες ελέγχου Μοντέλο M Μοντέλο K Μοντέλο D Μοντέλο R Μοντέλο C Μοντέλο Q Μηχανικός έλεγχος θυρίδων δεξιά/αριστερά Υδραυλικός έλεγχος θυρίδων με 2 βαλβίδες ελέγχου μονής κατεύθυνσης, ξεχωριστά δεξιά/αριστερά Υδραυλικός έλεγχος θυρίδων με 2 βαλβίδες ελέγχου διπλής κατεύθυνσης, ξεχωριστά δεξιά/αριστερά Υδραυλικός έλεγχος κάθε θυρίδας ανεξάρτητα με αμφίδρομη μονάδα, 1 βαλβίδα ελέγχου απλής κατεύθυνσης, ξεχωριστά δεξιά/αριστερά Ηλεκτρικός έλεγχος κάθε θυρίδας ανεξάρτητα με σύστημα E-Click Ηλεκτρονική δοσομέτρηση λιπάσματος QUANTRON-A Βασικός εξοπλισμός - Δίσκοι διασκορπισμού από ανοξείδωτο χάλυβα «Multi-Disc»: M1C για πλάτος εργασίας μ - Αργά περιστρεφόμενος δακτύλιος ανάδευσης που δεν καταστρέφει το λίπασμα - Μηχανισμός μετάδοσης κίνησης σε «λουτρό λαδιού» χωρίς απαιτήσεις συντήρησης - Πυθμένας χοάνης, δίσκοι διασκορπισμού, πτερύγια διασκορπισμού και θυρίδες από χάλυβα χρωμονικελίου (V2A) - Ταχύτατη σύνδεση και αποσύνδεση των δίσκων διασκορπισμού χωρίς τη χρήση εργαλείων για εύκολη δοκιμή βαθμονόμησης και εκκένωση των υπολειμμάτων του λιπάσματος - MDS 10.1/11.1/12.1 Κατ. I ή II, MDS17.1/19.1 Κατ. II (Κατ. III πιθανή) - Αρθρωτός άξονας - Σετ για την δοκιμή βαθμονόμησης του λιπάσματος - Προστατευτική σχάρα - Προστασία δίσκου διασκορπισμού για προστασία από ριπές λιπάσματος και συμμόρφωση με το πρότυπο ασφάλειας. Σαφή πλεονεκτήματα με μια ματιά - 1 ζεύγος δίσκων για βασική, όψιμη λίπανση και τον διασκορπισμό λιπάσματος στις παρυφές - Χωρίς μονόπλευρη εκκένωση της χοάνης - Ασφαλές τριγωνικό μοτίβο διασκορπισμού με μεγάλες ζώνες επικάλυψης - Πάντα σε οριζόντιο και σταθερό ύψος τοποθέτησης - Εύκολη προσαρμογή σε όλους τους τύπους λιπασμάτων, σπόρους και ειδικούς κόκκους για τα σαλιγκάρια - Αργά περιστρεφόμενος δακτύλιος ανάδευσης που δεν καταστρέφει το λίπασμα (180 σ.α.λ.) - Εύκολη δοσολογία μέσω της αναλογικής κλίμακας DfC - Σετ για την δοκιμή βαθμονόμησης του λιπάσματος στον βασικό εξοπλισμό - Μονόπλευρο άνοιγμα και κλείσιμο τις δοσομετρικης θυρίδας (χειροκίνητα, υδραυλικά, ηλεκτρικά) - Διατήρηση αξίας μέσω επίστρωσης με σκόνη υψηλής ποιότητας

10 Διατηρούμε το δικαίωμα τροποποιήσεων για λόγους βελτίωσης. RAUCH Landmaschinenfabrik GmbH D Sinzheim Postfach 1162 Τηλέφωνο +49 (0) 7221/985-0 Φαξ +49 (0) 7221/ MDS el-a-1217
