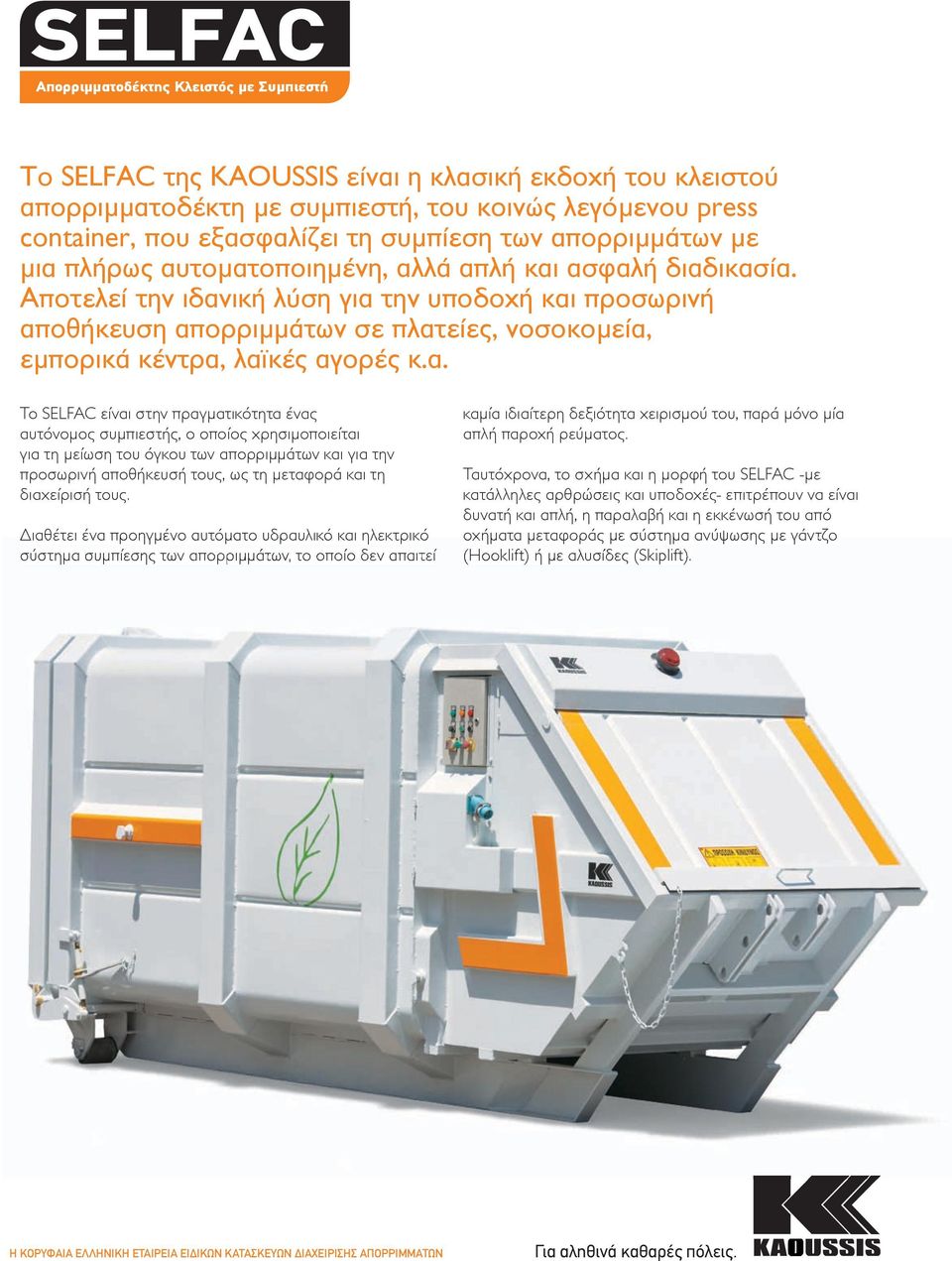

1 SELFAC Απορριμματοδέκτης Κλειστός με Συμπιεστή Το SELFAC της KAOUSSIS είναι η κλασική εκδοχή του κλειστού απορριμματοδέκτη με συμπιεστή, του κοινώς λεγόμενου press container, που εξασφαλίζει τη συμπίεση των απορριμμάτων με μια πλήρως αυτοματοποιημένη, αλλά απλή και ασφαλή διαδικασία. Αποτελεί την ιδανική λύση για την υποδοχή και προσωρινή αποθήκευση απορριμμάτων σε πλατείες, νοσοκομεία, εμπορικά κέντρα, λαϊκές αγορές κ.α. Το SELFAC είναι στην πραγματικότητα ένας αυτόνομος συμπιεστής, ο οποίος χρησιμοποιείται για τη μείωση του όγκου των απορριμμάτων και για την προσωρινή αποθήκευσή τους, ως τη μεταφορά και τη διαχείρισή τους. Διαθέτει ένα προηγμένο αυτόματο υδραυλικό και ηλεκτρικό σύστημα συμπίεσης των απορριμμάτων, το οποίο δεν απαιτεί καμία ιδιαίτερη δεξιότητα χειρισμού του, παρά μόνο μία απλή παροχή ρεύματος. Ταυτόχρονα, το σχήμα και η μορφή του SELFAC -με κατάλληλες αρθρώσεις και υποδοχές- επιτρέπουν να είναι δυνατή και απλή, η παραλαβή και η εκκένωσή του από οχήματα μεταφοράς με σύστημα ανύψωσης με γάντζο (Hooklift) ή με αλυσίδες (Skiplift).

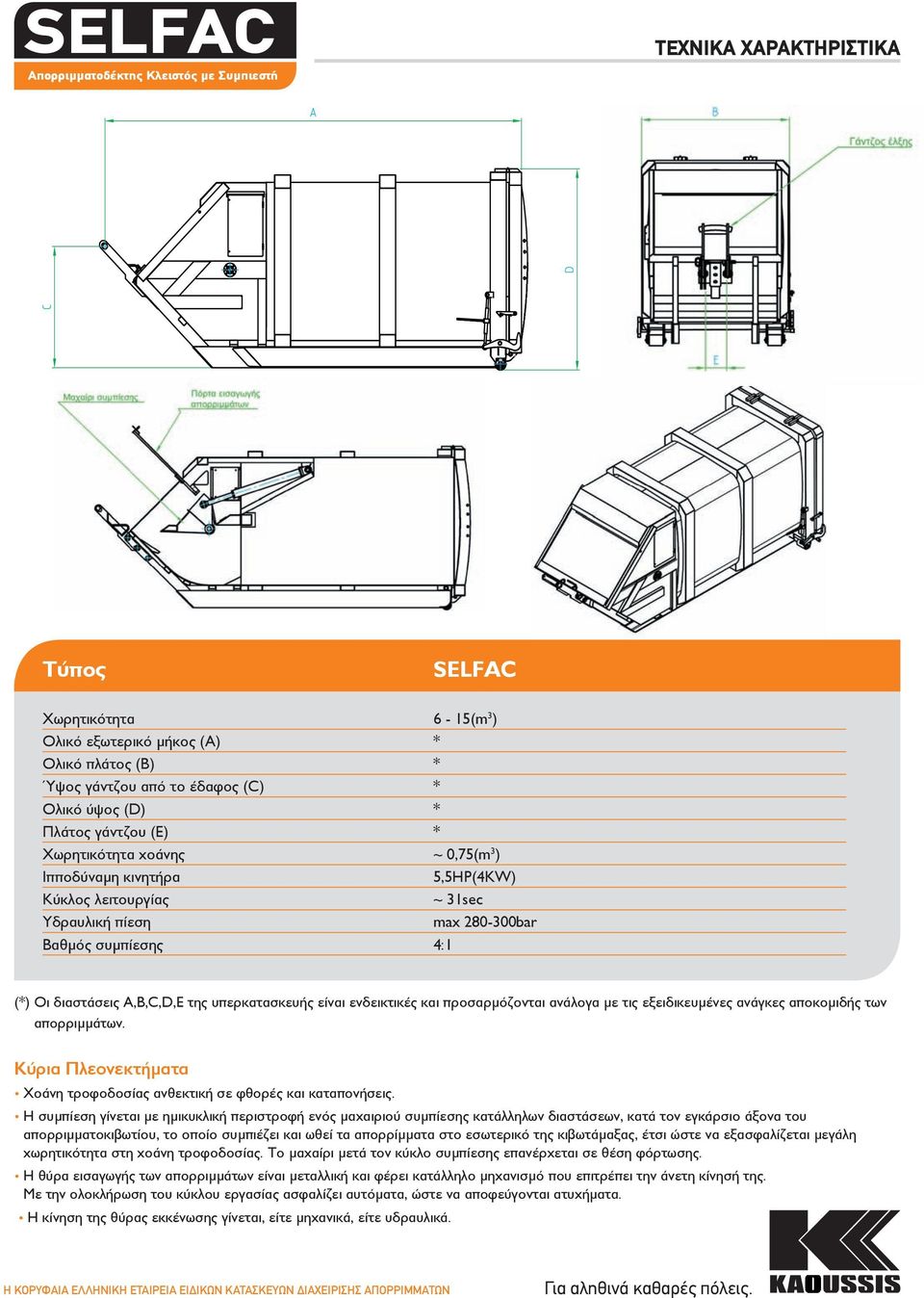

2 SELFAC Απορριμματοδέκτης Κλειστός με Συμπιεστή τεχνικα χαρακτηριστικα Τύπος SELFAC Χωρητικότητα 6-15(m 3 ) Ολικό εξωτερικό μήκος (Α) * Oλικό πλάτος (Β) * Ύψος γάντζου από το έδαφος (C) * Ολικό ύψος (D) * Πλάτος γάντζου (E) * Χωρητικότητα χοάνης ~ 0,75(m 3 ) Ιπποδύναμη κινητήρα 5,5HP(4KW) Κύκλος λειτουργίας ~ 31sec Υδραυλική πίεση max bar Βαθμός συμπίεσης 4:1 (*) Οι διαστάσεις Α,Β,C,D,E της υπερκατασκευής είναι ενδεικτικές και προσαρμόζονται ανάλογα με τις εξειδικευμένες ανάγκες αποκομιδής των απορριμμάτων. Κύρια Πλεονεκτήματα Χοάνη τροφοδοσίας ανθεκτική σε φθορές και καταπονήσεις. Η συμπίεση γίνεται με ημικυκλική περιστροφή ενός μαχαιριού συμπίεσης κατάλληλων διαστάσεων, κατά τον εγκάρσιο άξονα του απορριμματοκιβωτίου, το οποίο συμπιέζει και ωθεί τα απορρίμματα στο εσωτερικό της κιβωτάμαξας, έτσι ώστε να εξασφαλίζεται μεγάλη χωρητικότητα στη χοάνη τροφοδοσίας. Το μαχαίρι μετά τον κύκλο συμπίεσης επανέρχεται σε θέση φόρτωσης. Η θύρα εισαγωγής των απορριμμάτων είναι μεταλλική και φέρει κατάλληλο μηχανισμό που επιτρέπει την άνετη κίνησή της. Με την ολοκλήρωση του κύκλου εργασίας ασφαλίζει αυτόματα, ώστε να αποφεύγονται ατυχήματα. Η κίνηση της θύρας εκκένωσης γίνεται, είτε μηχανικά, είτε υδραυλικά.

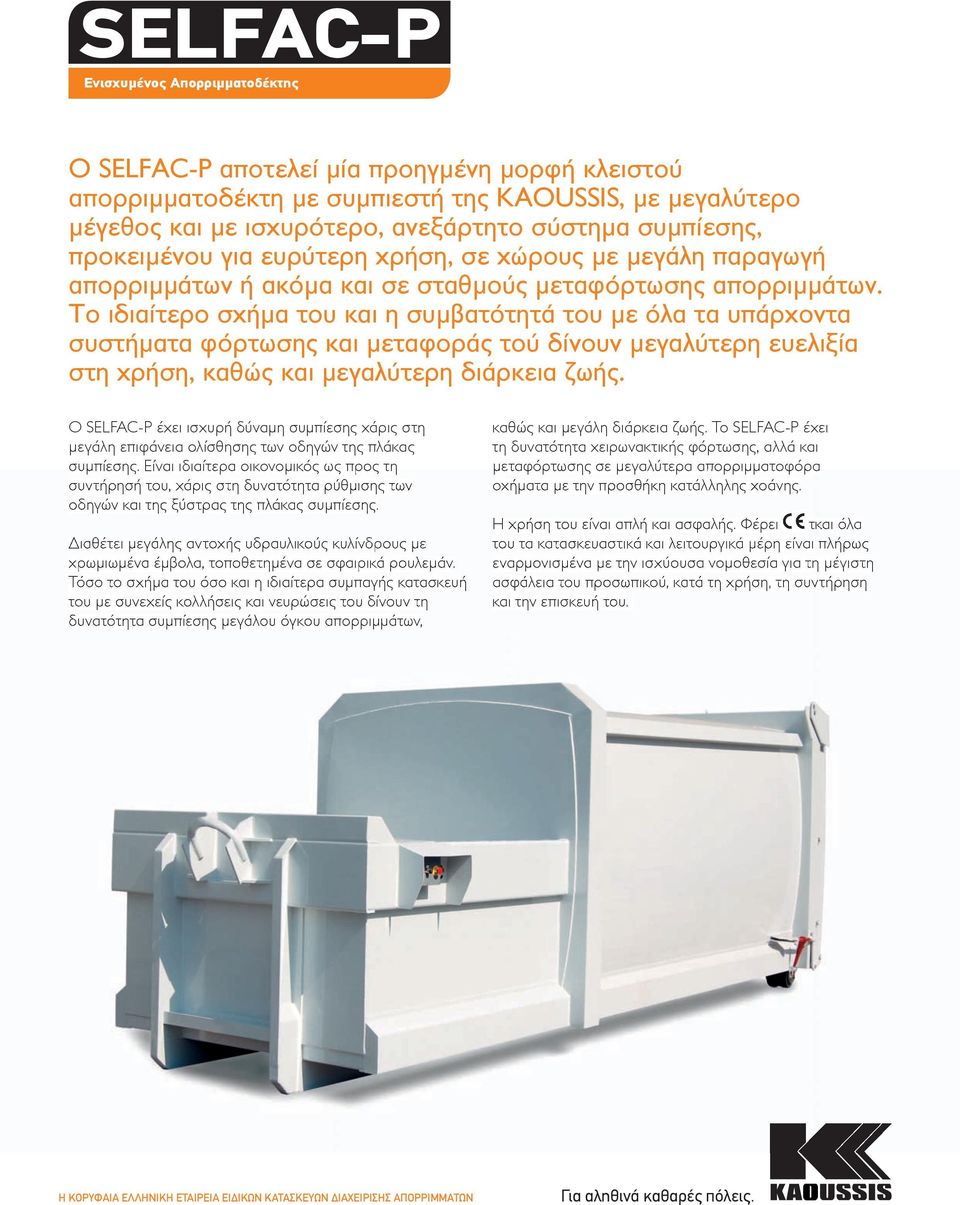

3 SELFAC-P ενισχυμένος Απορριμματοδέκτης Ο SELFAC-P αποτελεί μία προηγμένη μορφή κλειστού απορριμματοδέκτη με συμπιεστή της KAOUSSIS, με μεγαλύτερο μέγεθος και με ισχυρότερο, ανεξάρτητο σύστημα συμπίεσης, προκειμένου για ευρύτερη χρήση, σε χώρους με μεγάλη παραγωγή απορριμμάτων ή ακόμα και σε σταθμούς μεταφόρτωσης απορριμμάτων. Το ιδιαίτερο σχήμα του και η συμβατότητά του με όλα τα υπάρχοντα συστήματα φόρτωσης και μεταφοράς τού δίνουν μεγαλύτερη ευελιξία στη χρήση, καθώς και μεγαλύτερη διάρκεια ζωής. Ο SELFAC-P έχει ισχυρή δύναμη συμπίεσης χάρις στη μεγάλη επιφάνεια ολίσθησης των οδηγών της πλάκας συμπίεσης. Είναι ιδιαίτερα οικονομικός ως προς τη συντήρησή του, χάρις στη δυνατότητα ρύθμισης των οδηγών και της ξύστρας της πλάκας συμπίεσης. Διαθέτει μεγάλης αντοχής υδραυλικούς κυλίνδρους με χρωμιωμένα έμβολα, τοποθετημένα σε σφαιρικά ρουλεμάν. Τόσο το σχήμα του όσο και η ιδιαίτερα συμπαγής κατασκευή του με συνεχείς κολλήσεις και νευρώσεις του δίνουν τη δυνατότητα συμπίεσης μεγάλου όγκου απορριμμάτων, καθώς και μεγάλη διάρκεια ζωής. Το SELFAC-P έχει τη δυνατότητα χειρωνακτικής φόρτωσης, αλλά και μεταφόρτωσης σε μεγαλύτερα απορριμματοφόρα οχήματα με την προσθήκη κατάλληλης χοάνης. Η χρήση του είναι απλή και ασφαλής. Φέρει τκαι όλα του τα κατασκευαστικά και λειτουργικά μέρη είναι πλήρως εναρμονισμένα με την ισχύουσα νομοθεσία για τη μέγιστη ασφάλεια του προσωπικού, κατά τη χρήση, τη συντήρηση και την επισκευή του.

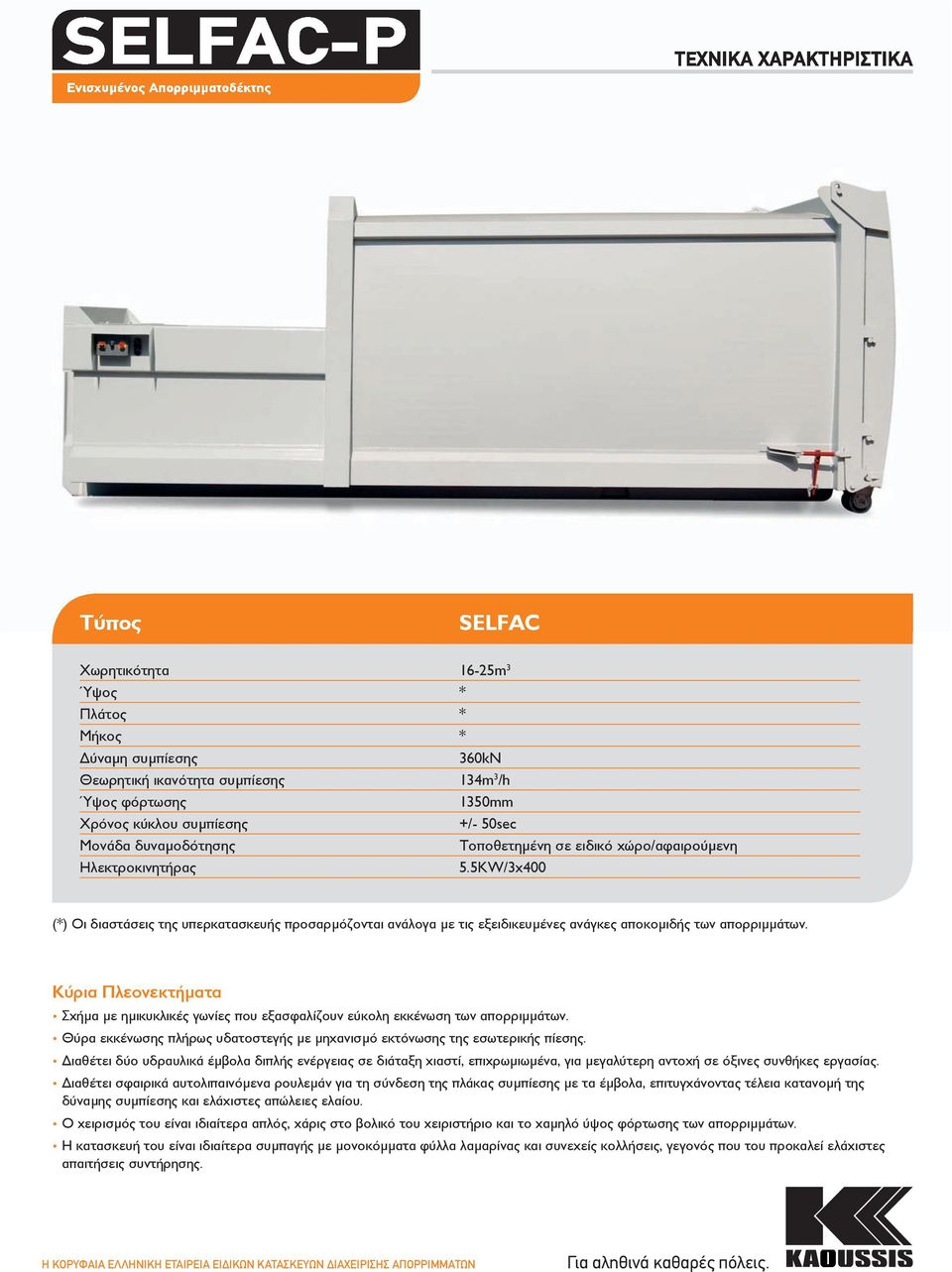

4 SELFAC-P ενισχυμένος Απορριμματοδέκτης τεχνικα χαρακτηριστικα ΑΚτηρι Τύπος SELFAC Χωρητικότητα 16-25m 3 Ύψος * Πλάτος * Μήκος * Δύναμη συμπίεσης 360kN Θεωρητική ικανότητα συμπίεσης 134m 3 /h Ύψος φόρτωσης 1350mm Xρόνος κύκλου συμπίεσης +/- 50sec Moνάδα δυναμοδότησης Τοποθετημένη σε ειδικό χώρο/αφαιρούμενη Ηλεκτροκινητήρας 5.5KW/3x400 (*) Οι διαστάσεις της υπερκατασκευής προσαρμόζονται ανάλογα με τις εξειδικευμένες ανάγκες αποκομιδής των απορριμμάτων. Κύρια Πλεονεκτήματα Σχήμα με ημικυκλικές γωνίες που εξασφαλίζουν εύκολη εκκένωση των απορριμμάτων. Θύρα εκκένωσης πλήρως υδατοστεγής με μηχανισμό εκτόνωσης της εσωτερικής πίεσης. Διαθέτει δύο υδραυλικά έμβολα διπλής ενέργειας σε διάταξη χιαστί, επιχρωμιωμένα, για μεγαλύτερη αντοχή σε όξινες συνθήκες εργασίας. Διαθέτει σφαιρικά αυτολιπαινόμενα ρουλεμάν για τη σύνδεση της πλάκας συμπίεσης με τα έμβολα, επιτυγχάνοντας τέλεια κατανομή της δύναμης συμπίεσης και ελάχιστες απώλειες ελαίου. Ο χειρισμός του είναι ιδιαίτερα απλός, χάρις στο βολικό του χειριστήριο και το χαμηλό ύψος φόρτωσης των απορριμμάτων. Η κατασκευή του είναι ιδιαίτερα συμπαγής με μονοκόμματα φύλλα λαμαρίνας και συνεχείς κολλήσεις, γεγονός που του προκαλεί ελάχιστες απαιτήσεις συντήρησης.

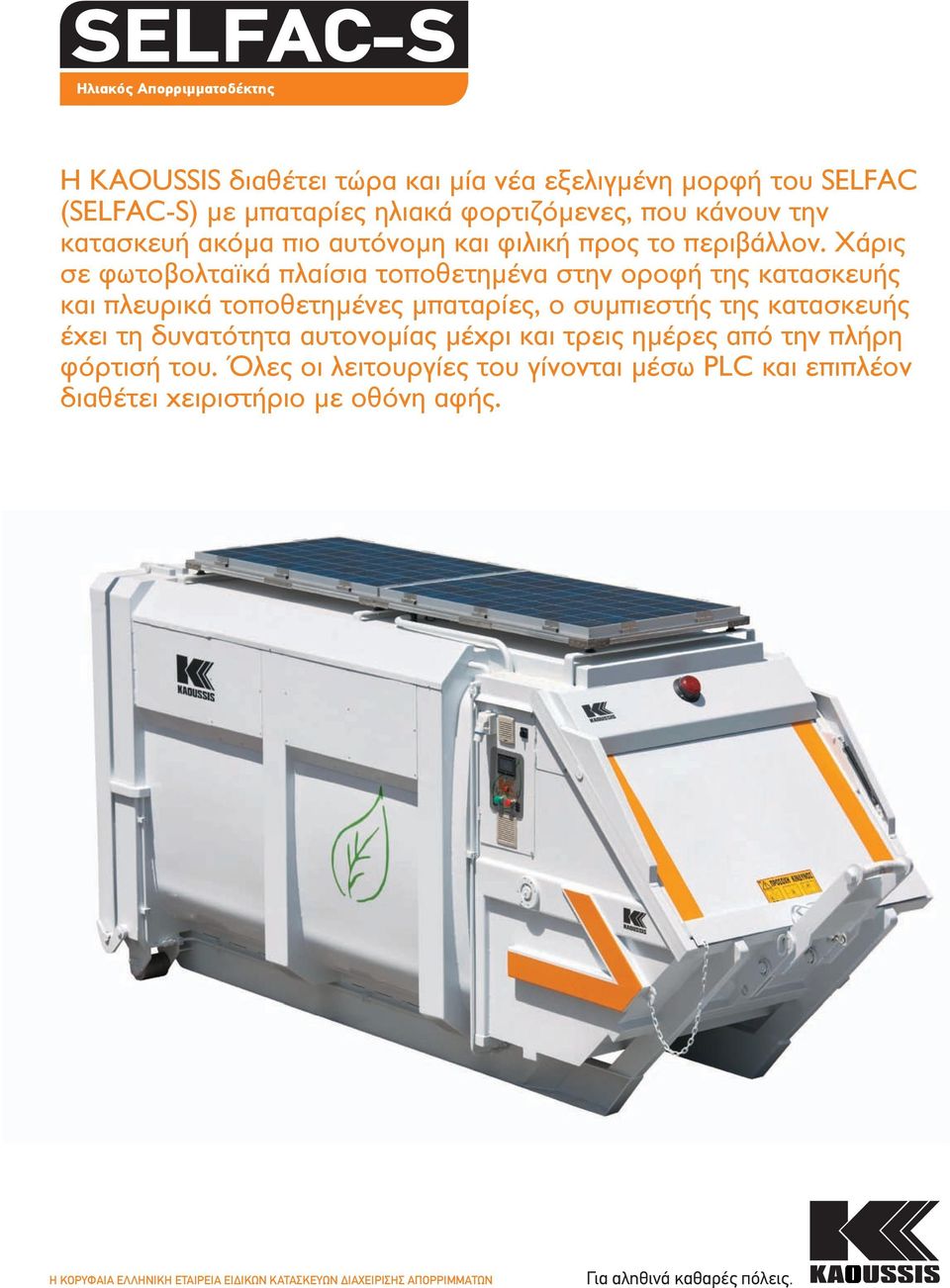

5 SELFAC-S ηλιακός Απορριμματοδέκτης Η KAOUSSIS διαθέτει τώρα και μία νέα εξελιγμένη μορφή του SELFAC (SELFAC-S) με μπαταρίες ηλιακά φορτιζόμενες, που κάνουν την κατασκευή ακόμα πιο αυτόνομη και φιλική προς το περιβάλλον. Χάρις σε φωτοβολταϊκά πλαίσια τοποθετημένα στην οροφή της κατασκευής και πλευρικά τοποθετημένες μπαταρίες, ο συμπιεστής της κατασκευής έχει τη δυνατότητα αυτονομίας μέχρι και τρεις ημέρες από την πλήρη φόρτισή του. Όλες οι λειτουργίες του γίνονται μέσω PLC και επιπλέον διαθέτει χειριστήριο με οθόνη αφής.

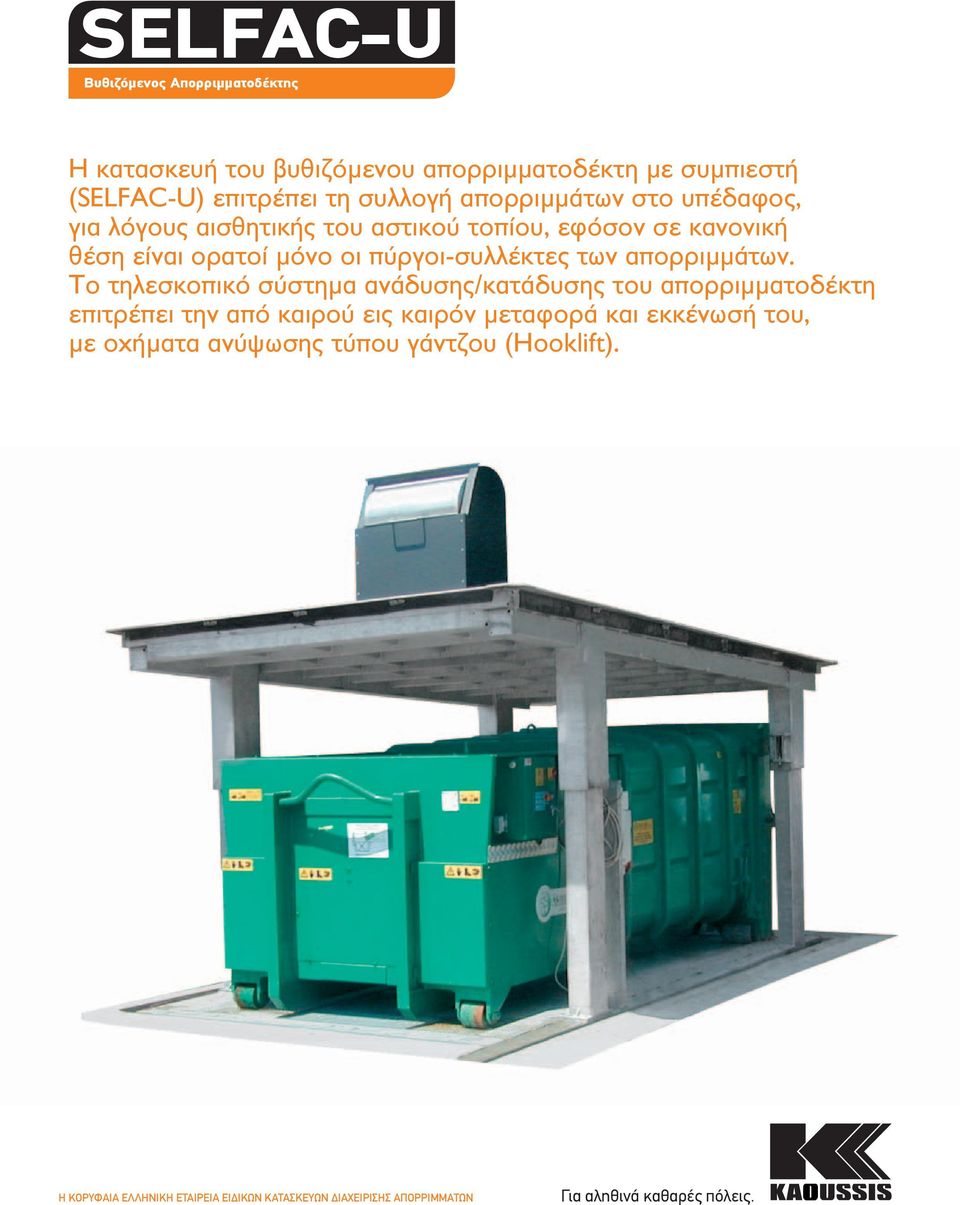

6 SELFAC-u Βυθιζόμενος Απορριμματοδέκτης Η κατασκευή του βυθιζόμενου απορριμματοδέκτη με συμπιεστή (SELFAC-U) επιτρέπει τη συλλογή απορριμμάτων στο υπέδαφος, για λόγους αισθητικής του αστικού τοπίου, εφόσον σε κανονική θέση είναι ορατοί μόνο οι πύργοι-συλλέκτες των απορριμμάτων. Το τηλεσκοπικό σύστημα ανάδυσης/κατάδυσης του απορριμματοδέκτη επιτρέπει την από καιρού εις καιρόν μεταφορά και εκκένωσή του, με οχήματα ανύψωσης τύπου γάντζου (Hooklift).

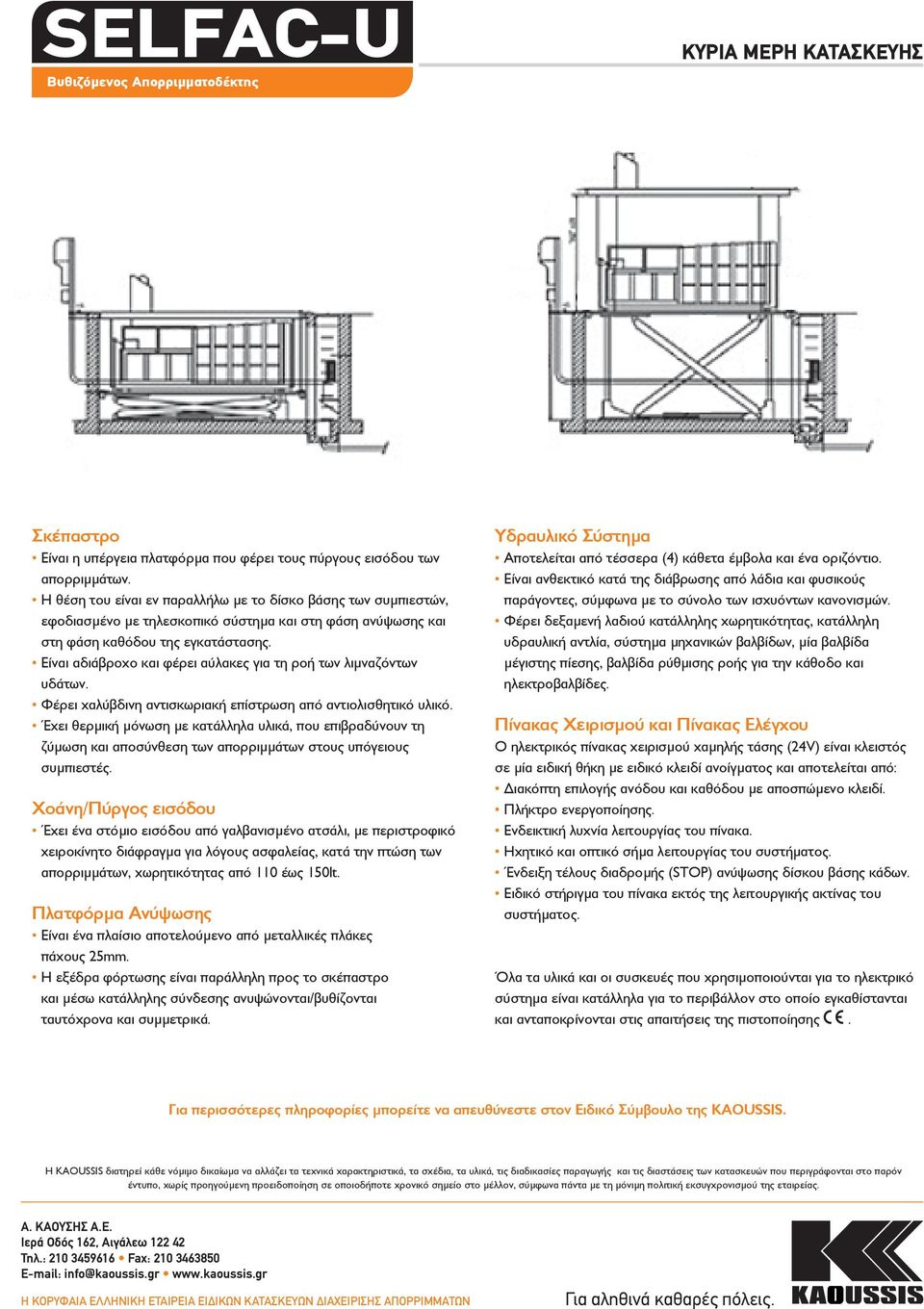

7 SELFAC-u Βυθιζόμενος Απορριμματοδέκτης ΚυριΑ μερη ΚΑτΑΣΚευηΣ Σκέπαστρο Είναι η υπέργεια πλατφόρμα που φέρει τους πύργους εισόδου των απορριμμάτων. Η θέση του είναι εν παραλλήλω με το δίσκο βάσης των συμπιεστών, εφοδιασμένο με τηλεσκοπικό σύστημα και στη φάση ανύψωσης και στη φάση καθόδου της εγκατάστασης. Είναι αδιάβροχο και φέρει αύλακες για τη ροή των λιμναζόντων υδάτων. Φέρει χαλύβδινη αντισκωριακή επίστρωση από αντιολισθητικό υλικό. Έχει θερμική μόνωση με κατάλληλα υλικά, που επιβραδύνουν τη ζύμωση και αποσύνθεση των απορριμμάτων στους υπόγειους συμπιεστές. Χοάνη/Πύργος εισόδου Έχει ένα στόμιο εισόδου από γαλβανισμένο ατσάλι, με περιστροφικό χειροκίνητο διάφραγμα για λόγους ασφαλείας, κατά την πτώση των απορριμμάτων, χωρητικότητας από 110 έως 150lt. Πλατφόρμα Ανύψωσης Είναι ένα πλαίσιο αποτελούμενο από μεταλλικές πλάκες πάχους 25mm. Η εξέδρα φόρτωσης είναι παράλληλη προς το σκέπαστρο και μέσω κατάλληλης σύνδεσης ανυψώνονται/βυθίζονται ταυτόχρονα και συμμετρικά. Υδραυλικό Σύστημα Αποτελείται από τέσσερα (4) κάθετα έμβολα και ένα οριζόντιο. Είναι ανθεκτικό κατά της διάβρωσης από λάδια και φυσικούς παράγοντες, σύμφωνα με το σύνολο των ισχυόντων κανονισμών. Φέρει δεξαμενή λαδιού κατάλληλης χωρητικότητας, κατάλληλη υδραυλική αντλία, σύστημα μηχανικών βαλβίδων, μία βαλβίδα μέγιστης πίεσης, βαλβίδα ρύθμισης ροής για την κάθοδο και ηλεκτροβαλβίδες. Πίνακας Χειρισμού και Πίνακας Ελέγχου Ο ηλεκτρικός πίνακας χειρισμού χαμηλής τάσης (24V) είναι κλειστός σε μία ειδική θήκη με ειδικό κλειδί ανοίγματος και αποτελείται από: Διακόπτη επιλογής ανόδου και καθόδου με αποσπώμενο κλειδί. Πλήκτρο ενεργοποίησης. Ενδεικτική λυχνία λειτουργίας του πίνακα. Ηχητικό και οπτικό σήμα λειτουργίας του συστήματος. Ένδειξη τέλους διαδρομής (STOP) ανύψωσης δίσκου βάσης κάδων. Ειδικό στήριγμα του πίνακα εκτός της λειτουργικής ακτίνας του συστήματος. Όλα τα υλικά και οι συσκευές που χρησιμοποιούνται για το ηλεκτρικό σύστημα είναι κατάλληλα για το περιβάλλον στο οποίο εγκαθίστανται και ανταποκρίνονται στις απαιτήσεις της πιστοποίησης. Για περισσότερες πληροφορίες μπορείτε να απευθύνεστε στον Ειδικό Σύμβουλο της KAOUSSIS. Η KAOUSSIS διατηρεί κάθε νόμιμο δικαίωμα να αλλάζει τα τεχνικά χαρακτηριστικά, τα σχέδια, τα υλικά, τις διαδικασίες παραγωγής και τις διαστάσεις των κατασκευών που περιγράφονται στο παρόν έντυπο, χωρίς προηγούμενη προειδοποίηση σε οποιοδήποτε χρονικό σημείο στο μέλλον, σύμφωνα πάντα με τη μόνιμη πολιτική εκσυγχρονισμού της εταιρείας. Α. ΚΑΟΥΣΗΣ Α.Ε. Ιερά Οδός 162, Αιγάλεω Τηλ.: Fax:
