ΤΙΜΟΚΑΤΑΛΟΓΟΣ ΠΡΟΪΟΝΤΩΝ

Transcript

1 ΤΙΜΟΚΑΤΑΛΟΓΟΣ ΠΡΟΪΟΝΤΩΝ Στην προσπάθειά μας για διασφάλιση της ποιότητας των προϊόντων μας, προσπαθήσαμε και επιτύχαμε αποκλειστικές συνεργασίες με τους κορυφαίους κατασκευαστικούς οίκους του εξωτερικού H πλήρης σειρά των προϊόντων μας περιλαμβάνει εξοπλισμό για δίκτυα ατμού, νερού, διαθερμικού λαδιού, υγρών και αερίων καυσίμων καθώς και ολοκληρωμένα συστήματα αυτοματισμού και εξοικονόμησης ενέργειας. Η τεχνογνωσία, η άμεση ανταπόκριση, η τεχνική υποστήριξη και η εμπειρία των μηχανικών της εταιρείας μας, εγγυάται την απόλυτη κάλυψη των αναγκών των πελατών μας, εξασφαλίζοντας σίγουρες λύσεις με υπευθυνότητα και αξιοπιστία.

2 ΑΤΜΟΠΑΓΙΔΕΣ / STEAM TRAPS ΘΕΡΜΟΣΤΑΤΙΚΗ ΔΙΜΕΤΑΛΛΙΚΗ Thermostatic (bimetallic) trap GESTRA BK 45 ΘΕΡΜΟΣΤΑΤΙΚΗ ΔΙΜΕΤΑΛΛΙΚΗ Thermostatic (bimetallic) trap GESTRA BK 37 Body & Cover P250GH (Χυτοχάλυβας) Ανοξείδωτα εσωτερικά μέρη Πίεση PN 40 Με ενσωματωμένο φίλτρο και ανεπίστροφο Για οριζόντια και κάθετη τοποθέτηση Ανεπηρέαστη από υδραυλικό πλήγμα Ανθεκτικά ελάσματα για σκληρές συνθήκες Συντήρηση χωρίς απεγκατάσταση Αυτόματη εξαέρωση Υπόψυξη συμπυκνώματος 30K DN15 DN20 DN25 Βιδωτές/Κολ. 370,00 372,00 374,00 Φλαντζωτές 410,00 412,00 414,00 Body & Cover 16Mo3 (Carb. Mol. Alloy Steel) Ανοξείδωτα εσωτερικά μέρη Πίεση PN 63/100 Με ενσωματωμένο φίλτρο και ανεπίστροφο Για οριζόντια και κάθετη τοποθέτηση Ανεπηρέαστη από υδραυλικό πλήγμα Ανθεκτικά ελάσματα για σκληρές συνθήκες Συντήρηση χωρίς απεγκατάσταση Αυτόματη εξαέρωση Υπόψυξη συμπυκνώματος 30K DN15 DN20 DN25 Κολλητές 1500, , ,00 Φλαντζωτές 1600, , ,00 Καμπύλη 1 Καμπύλη 2 Παροχή συμπυκνώματος σε πίεση και θερμοκρασία λειτουργίας Παροχή νερού σε θερμοκρασία 20⁰C Καμπύλη 1 Καμπύλη 3 Παροχή συμπυκνώματος σε πίεση και θερμοκρασία λειτουργίας (BK37) Παροχή νερού σε θερμοκρασία 20⁰C

3 ΑΤΜΟΠΑΓΙΔΕΣ / STEAM TRAPS ΘΕΡΜΟΣΤΑΤΙΚΗ ΜΕΜΒΡΑΝΗΣ Thermostatic (membrane) trap GESTRA MK 45-2 ΘΕΡΜΟΣΤΑΤΙΚΗ ΠΟΛΛΑΠΛΩΝ ΜΕΜΒΡΑΝΩΝ Thermostatic (membrane) trap GESTRA MK 35/2S MK25/2S Body & Cover P250GH (Χυτοχάλυβας) Ανοξείδωτα εσωτερικά μέρη Πίεση PN40 Με ενσωματωμένο φίλτρο και ανεπίστροφο Για οριζόντια και κάθετη τοποθέτηση Δεν επηρεάζεται από αντίθλιψη Ευαίσθητη απόκριση Συντήρηση χωρίς απεγκατάσταση Αυτόματη εξαέρωση Υπόψυξη συμπυκνώματος 10K DN15 DN20 DN25 Βιδωτές/Κολ. 335,00 337,00 339,00 Φλαντζωτές 370,00 372,00 374,00 Body & Cover P250GH (Χυτοχάλυβας) Ανοξείδωτα εσωτερικά μέρη Πίεση PN40 Με εσωτερικό φίλτρο και αντεπίστροφο Για οριζόντια και κάθετη τοποθέτηση Ευαίσθητη απόκριση Υψηλές παροχές ακόμη και με χαμηλό ΔΡ Δεν επηρεάζεται από αντίθλιψη Αυτόματη εξαέρωση Υπόψυξη συμπυκνώματος 10K DN25 DN40 DN50 Βιδωτές/Κολ. 630,00 Φλαντζωτές 650, , ,00 Καμπύλη 1 Καμπύλη 2 Παροχή συμπυκνώματος σε πίεση και θερμοκρασία λειτουργίας Παροχή νερού σε θερμοκρασία 20⁰C Καμπύλη 3 Καμπύλη 4 Παροχή συμπυκνώματος σε πίεση και θερμοκρασία λειτουργίας Παροχή νερού σε θερμοκρασία 20⁰C

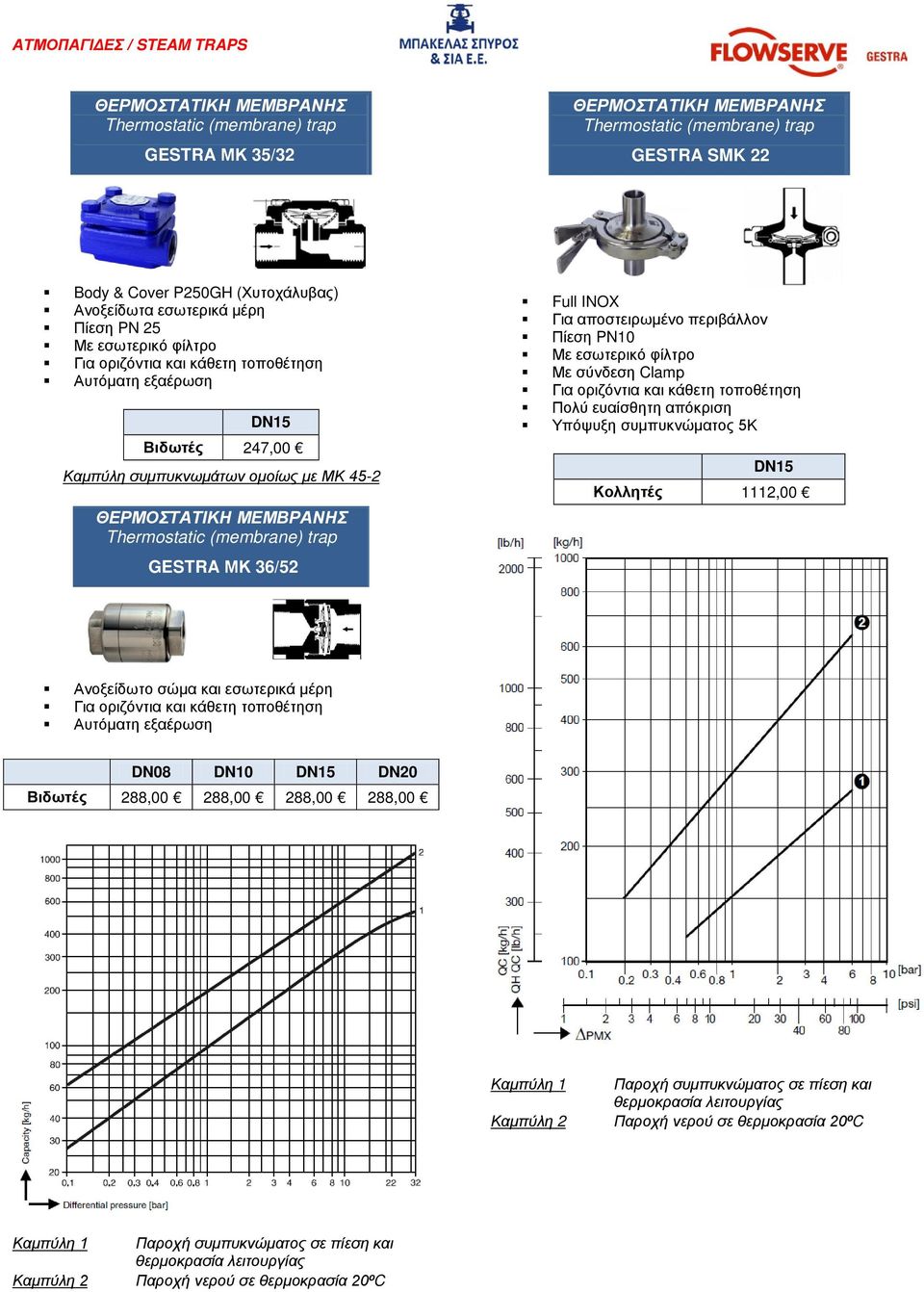

4 ΑΤΜΟΠΑΓΙΔΕΣ / STEAM TRAPS ΘΕΡΜΟΣΤΑΤΙΚΗ ΜΕΜΒΡΑΝΗΣ Thermostatic (membrane) trap GESTRA ΜΚ 35/32 ΘΕΡΜΟΣΤΑΤΙΚΗ ΜΕΜΒΡΑΝΗΣ Thermostatic (membrane) trap GESTRA SMK 22 Body & Cover P250GH (Χυτοχάλυβας) Ανοξείδωτα εσωτερικά μέρη Πίεση PN 25 Με εσωτερικό φίλτρο Για οριζόντια και κάθετη τοποθέτηση Αυτόματη εξαέρωση DN15 Βιδωτές 247,00 Καμπύλη συμπυκνωμάτων ομοίως με ΜΚ 45-2 ΘΕΡΜΟΣΤΑΤΙΚΗ ΜΕΜΒΡΑΝΗΣ Thermostatic (membrane) trap GESTRA ΜΚ 36/52 Full INOX Για αποστειρωμένο περιβάλλον Πίεση PN10 Με εσωτερικό φίλτρο Με σύνδεση Clamp Για οριζόντια και κάθετη τοποθέτηση Πολύ ευαίσθητη απόκριση Υπόψυξη συμπυκνώματος 5Κ DN15 Κολλητές 1112,00 Ανοξείδωτο σώμα και εσωτερικά μέρη Για οριζόντια και κάθετη τοποθέτηση Αυτόματη εξαέρωση DN08 DN10 DN15 DN20 Βιδωτές 288,00 288,00 288,00 288,00 Καμπύλη 1 Καμπύλη 2 Παροχή συμπυκνώματος σε πίεση και θερμοκρασία λειτουργίας Παροχή νερού σε θερμοκρασία 20⁰C Καμπύλη 1 Καμπύλη 2 Παροχή συμπυκνώματος σε πίεση και θερμοκρασία λειτουργίας Παροχή νερού σε θερμοκρασία 20⁰C

5 ΑΤΜΟΠΑΓΙΔΕΣ / STEAM TRAPS ΑΤΜΟΠΑΓΙΔΑ ΘΕΡΜΟΔΥΝΑΜΙΚΗ Thermodynamic steam trap GESTRA DK 47 ΑΤΜΟΠΑΓΙΔΑ ΘΕΡΜΟΔΥΝΑΜΙΚΗ Thermodynamic steam trap GESTRA DK 57 Πλήρως ανοξείδωτη Πίεση PN 63 Με ενσωματωμένο φίλτρο Για οριζόντια και κάθετη τοποθέτηση Πλήρως ανοξείδωτη Πίεση PN 63 Για οριζόντια και κάθετη τοποθέτηση DN15 DN20 DN25 Βιδωτές 176,00 247,00 308,00 DN15 DN20 DN25 Βιδωτές 117,00 185,00 247,00

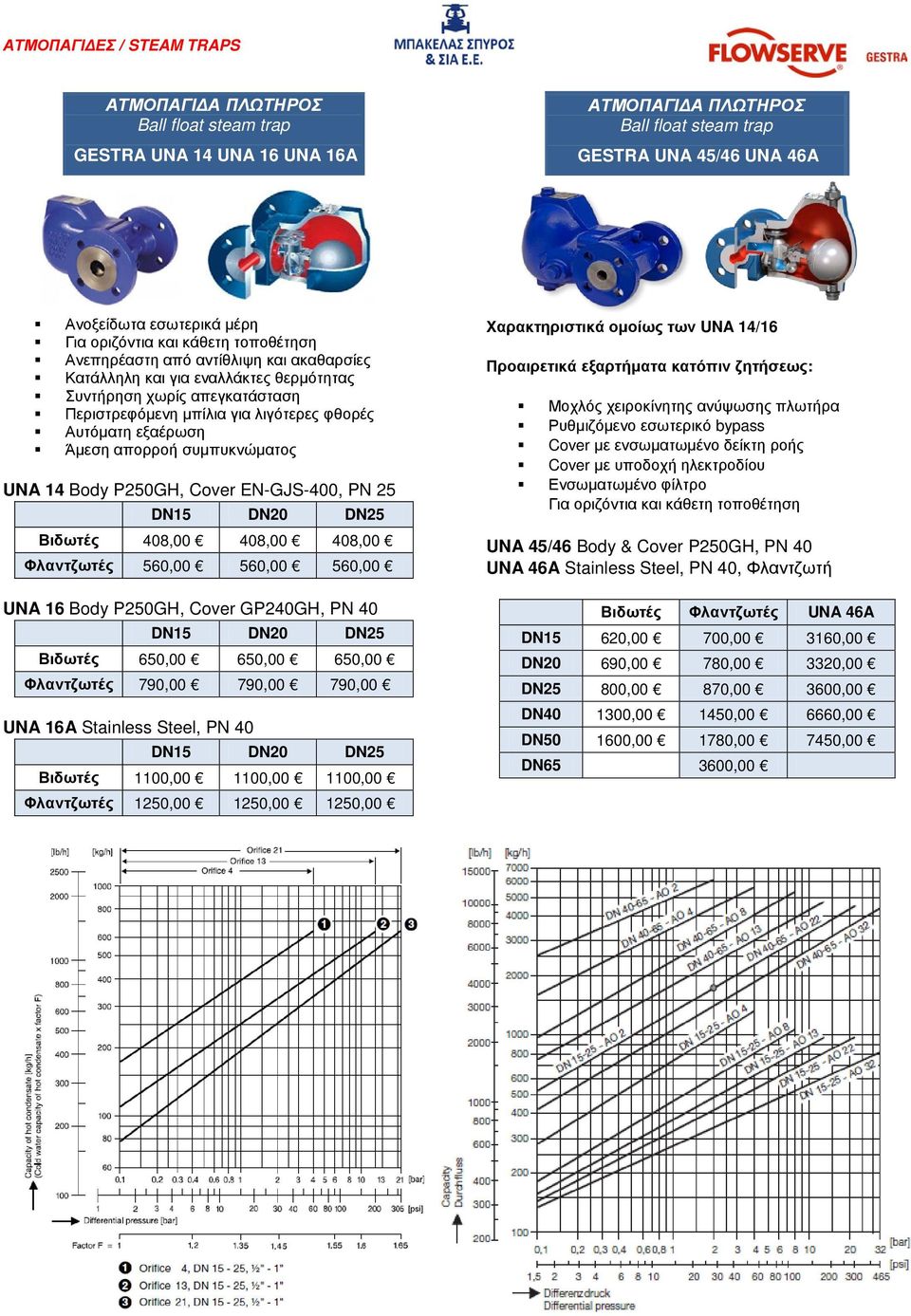

6 ΑΤΜΟΠΑΓΙΔΕΣ / STEAM TRAPS ΑΤΜΟΠΑΓΙΔΑ ΠΛΩΤΗΡΟΣ Ball float steam trap GESTRA UNA 14 UNA 16 UNA 16A ΑΤΜΟΠΑΓΙΔΑ ΠΛΩΤΗΡΟΣ Ball float steam trap GESTRA UNA 45/46 UNA 46A Ανοξείδωτα εσωτερικά μέρη Για οριζόντια και κάθετη τοποθέτηση Ανεπηρέαστη από αντίθλιψη και ακαθαρσίες Κατάλληλη και για εναλλάκτες θερμότητας Συντήρηση χωρίς απεγκατάσταση Περιστρεφόμενη μπίλια για λιγότερες φθορές Αυτόματη εξαέρωση Άμεση απορροή συμπυκνώματος UNA 14 Body P250GH, Cover EN-GJS-400, PN 25 DN15 DN20 DN25 Βιδωτές 408,00 408,00 408,00 Φλαντζωτές 560,00 560,00 560,00 UNA 16 Body P250GH, Cover GP240GH, PN 40 DN15 DN20 DN25 Βιδωτές 650,00 650,00 650,00 Φλαντζωτές 790,00 790,00 790,00 UNA 16A Stainless Steel, PN 40 DN15 DN20 DN25 Βιδωτές 1100, , ,00 Φλαντζωτές 1250, , ,00 Χαρακτηριστικά ομοίως των UNA 14/16 Προαιρετικά εξαρτήματα κατόπιν ζητήσεως: Μοχλός χειροκίνητης ανύψωσης πλωτήρα Ρυθμιζόμενο εσωτερικό bypass Cover με ενσωματωμένο δείκτη ροής Cover με υποδοχή ηλεκτροδίου Ενσωματωμένο φίλτρο Για οριζόντια και κάθετη τοποθέτηση UNA 45/46 Body & Cover P250GH, PN 40 UNA 46A Stainless Steel, PN 40, Φλαντζωτή Βιδωτές Φλαντζωτές UNA 46A DN15 620,00 700, ,00 DN20 690,00 780, ,00 DN25 800,00 870, ,00 DN , , ,00 DN , , ,00 DN ,00

7 ΑΤΜΟΠΑΓΙΔΕΣ / STEAM TRAPS ΑΤΜΟΠΑΓΙΔΑ-ΑΝΤΛΙΑ ΠΛΩΤΗΡΟΣ Ball float pump trap GESTRA UNA 25-PK ΑΝΤΛΙΑ ΠΛΩΤΗΡΟΣ Ball float condensate lifter GESTRA UNA 25-PS Body & Cover EN-JS 1049 Ανοξείδωτα εσωτερικά μέρη Πίεση PN 40 Για οριζόντια και κάθετη τοποθέτηση Ανεπηρέαστη από αντίθλιψη και ακαθαρσίες Στάνταρντ μήκος 230 mm Συντήρηση χωρίς απεγκατάσταση Περιστρεφόμενη μπίλια για λιγότερες φθορές Αυτόματη εξαέρωση Χαρακτηριστικά ομοίως της UNA 25-PS DN40 Φλαντζωτές 3100,00 Για εξαέρωση στην ατμόσφαιρα DN40 Φλαντζωτές 2650,00 Για σύνδεση με εναλλάκτη θερμότητας

8 ΑΤΜΟΠΑΓΙΔΕΣ / STEAM TRAPS ΑΤΜΟΠΑΓΙΔΑ ΠΛΩΤΗΡΟΣ Ball float steam trap GESTRA UNA 27 ΑΤΜΟΠΑΓΙΔΑ ΠΛΩΤΗΡΟΣ Special Ball float steam trap GESTRA UNA Special Body G20Mo5 Ανοξείδωτα εσωτερικά μέρη Πίεση PN 63 Φλαντζωτό καπάκι Για οριζόντια και κάθετη τοποθέτηση Ανεπηρέαστη από αντίθλιψη και ακαθαρσίες Κατάλληλη και για εναλλάκτες θερμότητας Συντήρηση χωρίς απεγκατάσταση Περιστρεφόμενη μπίλια για λιγότερες φθορές Αυτόματη εξαέρωση Άμεση απορροή συμπυκνώματος Φλαντζωτές DN25 DN40 DN50 (Κατόπιν Ζητήσεως) Με μοχλό ανύψωσης πλωτήτα Ανοξείδωτα εσωτερικά μέρη Ανεπηρέαστη από αντίθλιψη και ακαθαρσίες Κατάλληλη και για εναλλάκτες θερμότητας Συντήρηση χωρίς απεγκατάσταση Περιστρεφόμενη μπίλια για λιγότερες φθορές Αυτόματη εξαέρωση Άμεση απορροή συμπυκνώματος UNA Special Typ62 Body & Cover EN-GJL-250 PN16 Φλαντζωτές DN65 DN80 DN100 (Κατόπιν Ζητήσεως) UNA Special Body & Cover GP240GH, PN 25 Φλαντζωτές DN50 DN65 (Κατόπιν Ζητήσεως) UNA Special Body & Cover GP240GH, PN63 DN65 DN80 DN100 Φλαντζωτές (Κατόπιν Ζητήσεως) UNA Special Typ 62 Chart

9 ΑΤΜΟΠΑΓΙΔΕΣ / STEAM TRAPS ΒΑΛΒΙΔΕΣ ΑΥΤΟΜΑΤΗΣ ΕΞΥΔΑΤΩΣΗΣ Condensate drain valve GESTRA AK 45 Λειτουργία: Όταν η πίεση του δικτύου πέφτει κάτω από 0,8bar, η AK 45 ανοίγει αυτόματα ώστε να αποφεύγονται τα υδραυλικά πλήγματα με την επάνοδο του ατμού. Body & Cover P250GH (Χυτοχάλυβας) Ανοξείδωτα εσωτερικά μέρη Με ενσωματωμένο μοχλό για χειροκίνητη λειτουργία. Με ενσωματωμένο φίλτρο DN15 DN20 DN25 Βιδωτές 504,00 504,00 504,00 Φλαντζωτές 550,00 550,00 550,00 Eφαρμογή: Τοποθετήστε την ΑΚ45 στο χαμηλότερο σημείο του δικτύου (χωρίς αντίθληψη), κατά προτίμηση σε κάθετη γραμμή.

10 ΑΤΜΟΠΑΓΙΔΕΣ / STEAM TRAPS ΕΠΙΛΟΓΗ ΑΤΜΟΠΑΓΙΔΑΣ For steam and energy management, We are right on target Δεν υπάρχει ατμοπαγίδα κατάλληλη για όλες τις χρήσεις. Κατά συνέπεια είναι σημαντικό να μελετώνται οι απαιτήσεις της συγκεκριμένης εφαρμογής ώστε να επιλέγεται η ατμοπαγίδα που θα δώσει τα καλύτερα αποτελέσματα. Ο παρακάτω πίνακας περιλαμβάνει 15 κριτήρια για επιλογή της κατάλληλης ατμοπαγίδας βασισμένα στις απαιτήσεις της κάθε εφαρμογής. Αξιολόγηση Καταλληλότητας 1 = Εξαιρετική 2 = Καλή 3 = Μέτρια 4 = Ακατάλληλη Τύποι Ατμοπαγίδων BK = Διμεταλλική ΜΚ = Μεμβράνης DK = Θ/δυναμική UNA = Πλωτήρος UNA = Ατμοπαγίδα - αντλία Πλωτήρος Κριτήρια ΒΚ ΜΚ DK UNA UNA 25-PK Ατμού Συμπιεσμένου αέρα Συμπύκνωμα Αποστάξεις από χημικά προϊόντα Συνεχή Διακοπτόμενη Λειτουργία Εναλλάκτη 3 2 2* 1 1 Θερμότητας 30% Αντίθληψη 30-60% 1* > 60% 1* >100% Ευαισθησία στις ακαθαρσίες Αυτόματος εξαερισμός Υπόψυξη συμπυκνώματος Χωρίς Με Ανθεκτικότητα στο ψύχος Λειτουργία χωρίς απώλεια ζωντανού ατμού Ανθεκτικότητα στο υδραυλικό πλήγμα Ενσωματωμένο αντεπίστροφο Εφαρμογή σε κενό Σε οποιαδήποτε θέση ** - Ευκολία συντήρησης Χρόνος ζωής του control unit Εφαρμογή υπέρθερμου ατμού * Ίσως χρειαστεί ρύθμιση ** Χρειάζεται μετατροπή

11 ΑΤΜΟΠΑΓΙΔΕΣ / STEAM TRAPS ΠΙΝΑΚΕΣ ΔΙΑΣΤΑΣΕΩΝ ΑΤΜΟΠΑΓΙΔΩΝ Μήκος βιδωτών/κολλητών ατμοπαγίδων (mm) Τύπος DN15 DN20 DN25 DN40 DN50 BK BK MK MK35/2S 95 MK35/32 95 UNA14/16/16A UNA45/46/46A DK DK AK Μήκος φλαντζωτών ατμοπαγίδων (mm) PN40/ASME Τύπος DN15 DN20 DN25 DN40 DN50 DN65 BK BK MK MK35/2S 160 MK25/2S UNA14/16/16A UNA45/46/46A (DIN) UNA45/46/46A (ASME) UNA27 (PN63/PN100) UNA27 (ASME E600 RF) UNA25-PK/PS 230

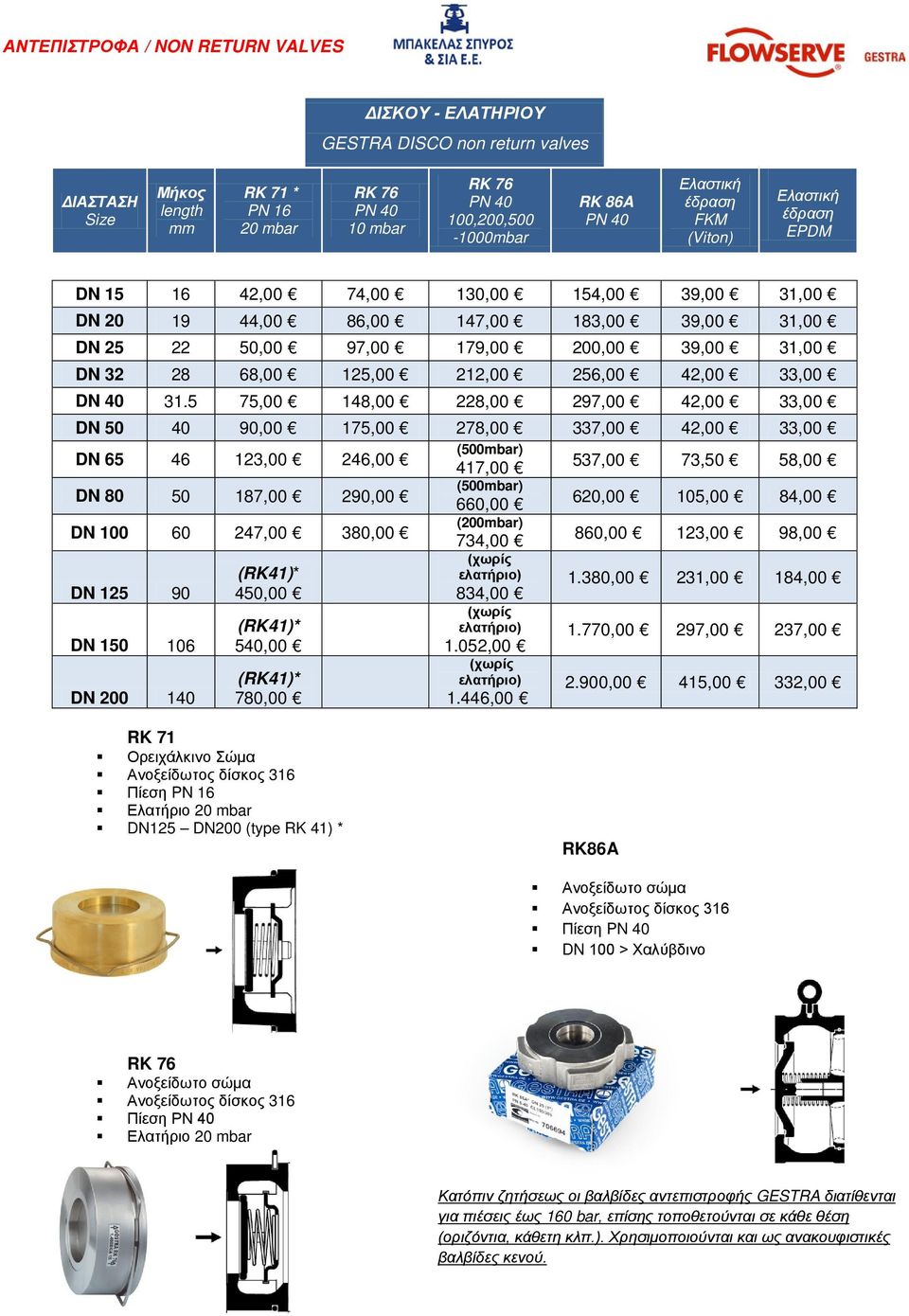

12 ΑΝΤΕΠΙΣΤΡΟΦΑ / NON RETURN VALVES ΔΙΣΚΟΥ - ΕΛΑΤΗΡΙΟΥ GESTRA DISCO non return valves Μήκος length mm RK 71 * PN mbar RK 76 PN mbar RK 76 PN ,200, mbar RK 86A PN 40 Ελαστική έδραση FKM (Viton) Ελαστική έδραση EPDM DN ,00 74,00 130,00 154,00 39,00 31,00 DN ,00 86,00 147,00 183,00 39,00 31,00 DN ,00 97,00 179,00 200,00 39,00 31,00 DN ,00 125,00 212,00 256,00 42,00 33,00 DN ,00 148,00 228,00 297,00 42,00 33,00 DN ,00 175,00 278,00 337,00 42,00 33,00 DN ,00 246,00 (500mbar) 417,00 537,00 73,50 58,00 DN ,00 290,00 (500mbar) 660,00 620,00 105,00 84,00 DN ,00 380,00 (200mbar) 734,00 860,00 123,00 98,00 (χωρίς DN (RK41)* 450,00 ελατήριο) 834, ,00 231,00 184,00 DN DN (RK41)* 540,00 (RK41)* 780,00 (χωρίς ελατήριο) 1.052,00 (χωρίς ελατήριο) 1.446, ,00 297,00 237, ,00 415,00 332,00 RK 71 Ορειχάλκινο Σώμα Ανοξείδωτος δίσκος 316 Πίεση PN 16 Ελατήριο 20 mbar DN125 DN200 (type RK 41) * RK86A Ανοξείδωτο σώμα Ανοξείδωτος δίσκος 316 Πίεση PN 40 DN 100 > Χαλύβδινο RK 76 Ανοξείδωτο σώμα Ανοξείδωτος δίσκος 316 Πίεση ΡΝ 40 Ελατήριο 20 mbar Κατόπιν ζητήσεως οι βαλβίδες αντεπιστροφής GESTRA διατίθενται για πιέσεις έως 160 bar, επίσης τοποθετούνται σε κάθε θέση (οριζόντια, κάθετη κλπ.). Χρησιμοποιούνται και ως ανακουφιστικές βαλβίδες κενού.

13 ΑΝΤΕΠΙΣΤΡΟΦΑ / NON RETURN VALVES Σπαστού δίσκου Wafer 2401 Double Disk Check Valve PN 16 Μονού κλαπέ Wafer 2406 Swing Check Valve Wafer PN 16 Δίσκου-Ελατηρίου Wafer 2415 Disk Check Valve Wafer PN 40 - Body: Cast iron GG25 - Body & Disk: Stainless Steel AISI Full INOX Disk: Stainless Steel AISI O ring: Viton - PN 40 DN100. PN 25 > DN100 - Bearings: PTFE DN 50 45,00 DN 65 51,00 DN 80 69,00 DN ,00 DN ,00 DN ,00 DN ,00 DN ,00 DN ,00 DN 40 73,00 DN 50 80,00 DN ,00 DN ,00 DN ,00 DN ,00 DN ,00 DN ,00 DN ,00 DN ,00 DN 15 21,00 DN 20 29,00 DN 25 36,00 DN 32 49,00 DN 40 63,00 DN 50 88,20 DN ,80 DN ,10 DN ,00 DN ,00 DN ,00 DN ,00 Εμβόλου Class 800 NPT 2234 GENEBRE Piston Type Check Valve Υ-type ή Κλαπέ Βιδωτό INOX 316 Check Valve Y-type / Swing Ποδοβαλβίδα πυθμένος 2445 Foot Check Valve INOX Body & Cover: Forged Steel A105N - Full INOX Full INOX 304 Seat viton - Seat Material: Stainless Steel Stellited - Temp: - 25 C +150 C - Πίεση λειτ.:16 bar, άνοιγμα 0,03 bar - Με φίλτρο ½ 58,00 ¾ 63, ,00 1 ¼ 112,00 1 ½ 145, ,00 DN 15 32,00 DN 20 35,00 DN 25 48,00 DN 32 69,00 DN 40 94,00 DN ,00 DN 25 72,00 DN ,00 DN ,00 DN ,00 DN ,00 DN ,00 DN ,00

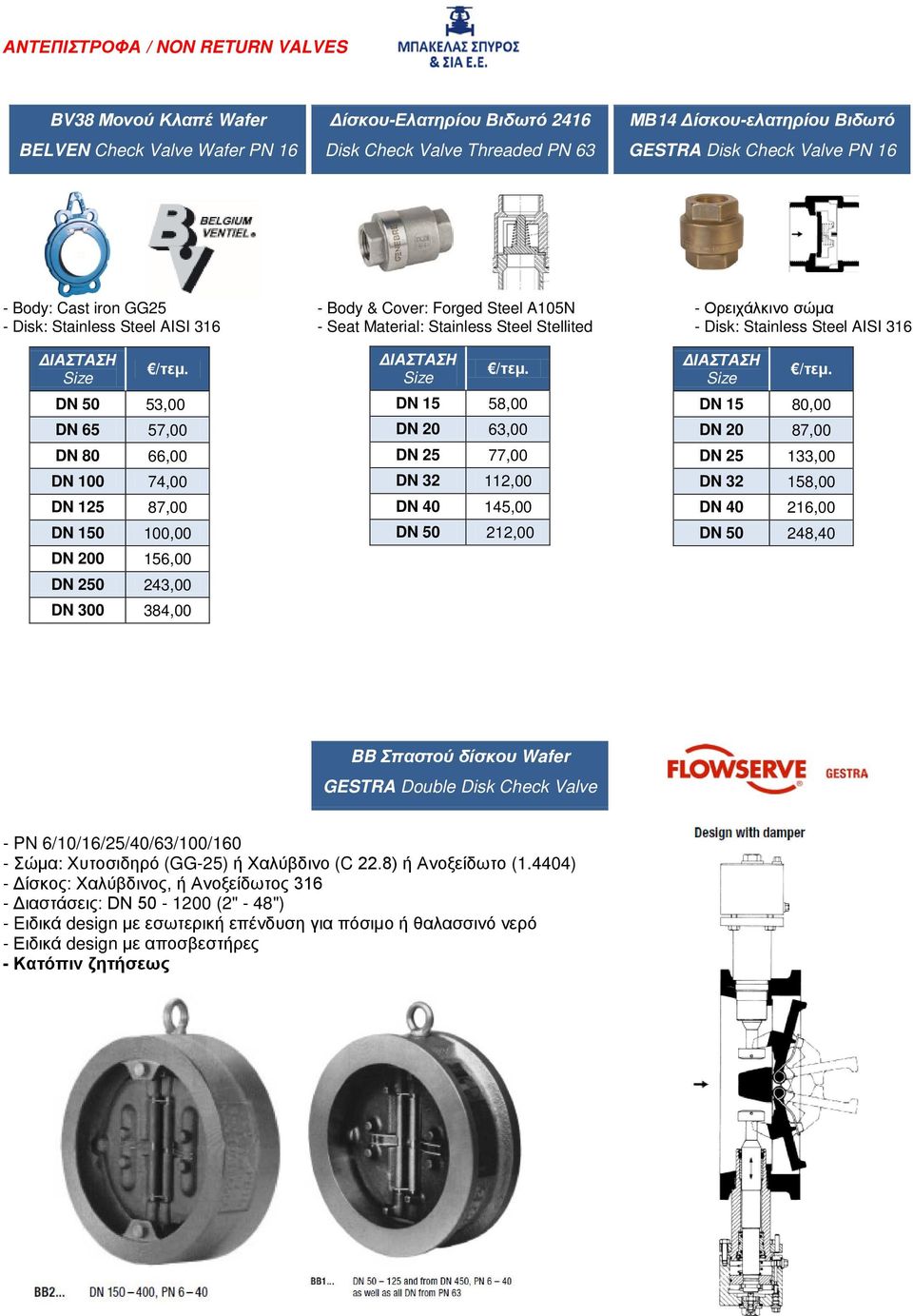

14 ΑΝΤΕΠΙΣΤΡΟΦΑ / NON RETURN VALVES BV38 Μονού Κλαπέ Wafer BELVEN Check Valve Wafer PN 16 Δίσκου-Ελατηρίου Βιδωτό 2416 Disk Check Valve Threaded PN 63 ΜΒ14 Δίσκου-ελατηρίου Βιδωτό GESTRA Disk Check Valve PN 16 - Body: Cast iron GG25 - Body & Cover: Forged Steel A105N - Ορειχάλκινο σώμα - Disk: Stainless Steel AISI Seat Material: Stainless Steel Stellited - Disk: Stainless Steel AISI 316 DN 50 53,00 DN 65 57,00 DN 80 66,00 DN ,00 DN ,00 DN ,00 DN ,00 DN ,00 DN ,00 DN 15 58,00 DN 20 63,00 DN 25 77,00 DN ,00 DN ,00 DN ,00 DN 15 80,00 DN 20 87,00 DN ,00 DN ,00 DN ,00 DN ,40 BB Σπαστού δίσκου Wafer GESTRA Double Disk Check Valve - PN 6/10/16/25/40/63/100/160 - Σώμα: Χυτοσιδηρό (GG-25) ή Χαλύβδινο (C 22.8) ή Ανοξείδωτο (1.4404) - Δίσκος: Χαλύβδινος, ή Ανοξείδωτος Διαστάσεις: DN (2" - 48") - Eιδικά design με εσωτερική επένδυση για πόσιμο ή θαλασσινό νερό - Ειδικά design με αποσβεστήρες - Κατόπιν ζητήσεως

15 ΔΕΙΚΤΕΣ ΡΟΗΣ / SIGHT GLASS GENEBRE 2240 Βιδωτός PN 16 Double Glass Sight Glass GENEBRE 2250 Φλαντζωτός PN 16 Double Glass Sight Glass ΑΝΤΑΛΛΑΚΤΙΚΑ ΓΥΑΛΙΑ - Σώμα: Ανοξείδωτο Σώμα: Ανοξείδωτο 316 Μήκος Length (mm) DN ,00 DN ,00 DN ,00 DN ,00 DN ,00 DN ,00 Μήκος Length (mm) DN ,00 DN ,00 DN ,00 DN ,00 DN ,00 DN ,00 DN ,00 DN ,00 DN ,00 Διάσταση γυαλιού 45 x 10 28,00 50 x 10 32,00 63 x 10 37,00 80 x 10 98, x , x , x ,00 KROMBACH SG 401 Βιδωτός Double Glass Sight Glass KROMBACH SG 421 Φλαντζωτός Double Glass Sight Glass - Σώμα: EN-GJL-250, PN 16 - Σώμα: EN-GJL-250, PN 16 - Σώμα: GP240GH, PN 40 - Σώμα: GP240GH, PN 40 Μήκος PN 16 PN 40 Length (mm) DN ,00 368,00 DN ,00 538,00 DN ,00 564,00 DN , ,00 DN , ,00 DN , ,00 Μήκος PN 16 PN 40 Length (mm) DN ,00 294,00 DN ,00 391,00 DN ,00 441,00 DN ,00 599,00 DN ,00 706,00 DN ,00 816,00 DN , ,00 DN , ,00 DN , ,00

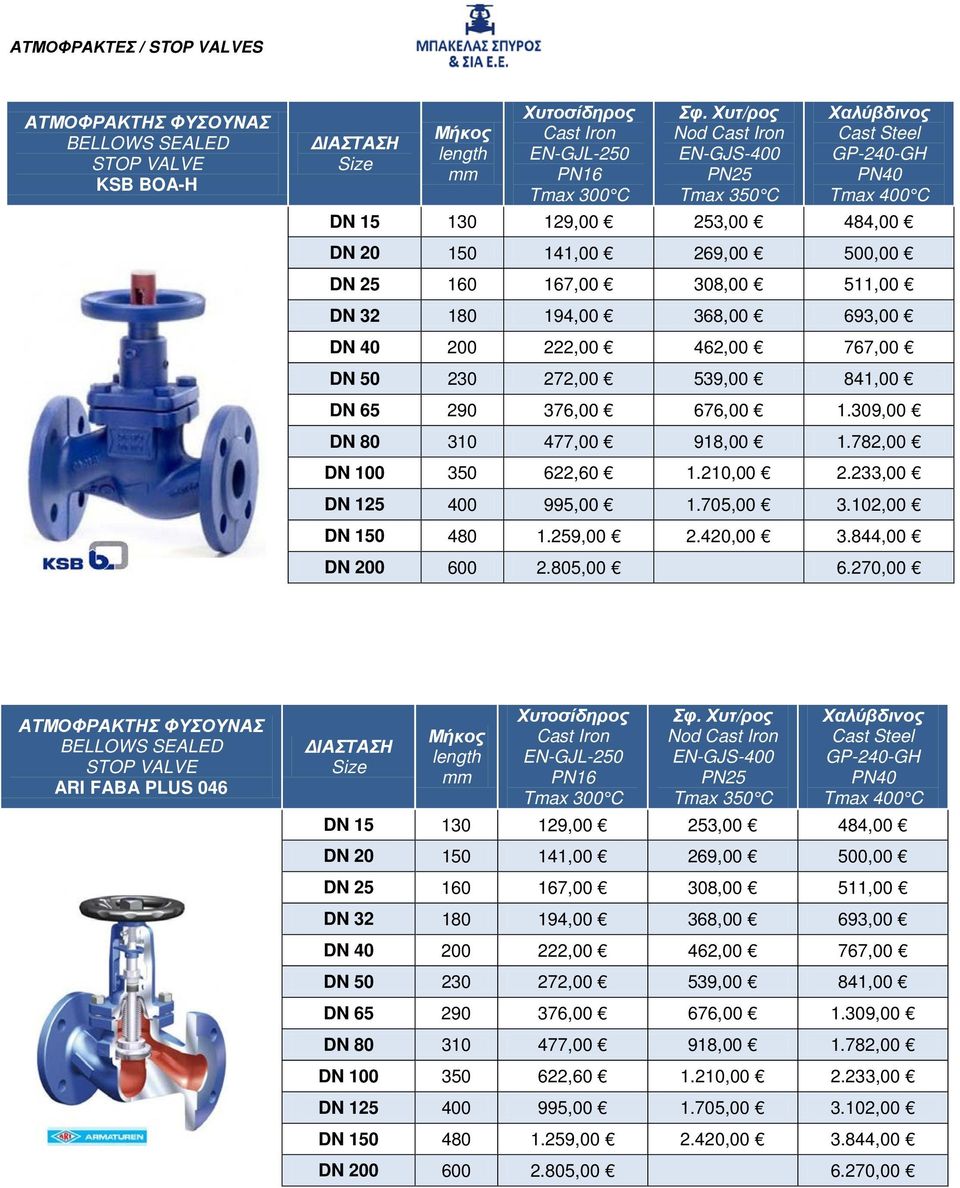

16 ΑΤΜΟΦΡΑΚΤΕΣ / STOP VALVES ΑΤΜΟΦΡΑΚΤΗΣ ΦΥΣΟΥΝΑΣ BELLOWS SEALED STOP VALVE KSB BOA-H Μήκος length mm Χυτοσίδηρος Cast Iron EN-GJL-250 PN16 Tmax 300 C Σφ. Χυτ/ρος Nod Cast Iron EN-GJS-400 PN25 Tmax 350 C Χαλύβδινος Cast Steel GP-240-GH PN40 Tmax 400 C DN ,00 253,00 484,00 DN ,00 269,00 500,00 DN ,00 308,00 511,00 DN ,00 368,00 693,00 DN ,00 462,00 767,00 DN ,00 539,00 841,00 DN ,00 676, ,00 DN ,00 918, ,00 DN , , ,00 DN , , ,00 DN , , ,00 DN , ,00 ΑΤΜΟΦΡΑΚΤΗΣ ΦΥΣΟΥΝΑΣ BELLOWS SEALED STOP VALVE ARI FABA PLUS 046 Μήκος length mm Χυτοσίδηρος Cast Iron EN-GJL-250 PN16 Tmax 300 C Σφ. Χυτ/ρος Nod Cast Iron EN-GJS-400 PN25 Tmax 350 C Χαλύβδινος Cast Steel GP-240-GH PN40 Tmax 400 C DN ,00 253,00 484,00 DN ,00 269,00 500,00 DN ,00 308,00 511,00 DN ,00 368,00 693,00 DN ,00 462,00 767,00 DN ,00 539,00 841,00 DN ,00 676, ,00 DN ,00 918, ,00 DN , , ,00 DN , , ,00 DN , , ,00 DN , ,00

17 ΑΤΜΟΦΡΑΚΤΕΣ / STOP VALVES ΑΤΜΟΦΡΑΚΤΗΣ ΕΔΡΑΣ- ΒΑΛΒΙΔΑΣ STOP VALVE ZETKAMA 215 Μήκος length mm Χυτοσίδηρος Cast Iron EN-GJL-250 PN16 Tmax 300 C Σφ. Χυτ/ρος Nod Cast Iron EN-GJS-400 PN25 Tmax 350 C Χαλύβδινος Cast Steel GP-240-GH PN40 Tmax 400 C DN ,00 100,00 168,00 DN ,00 110,00 190,00 DN ,00 128,00 198,00 DN ,00 157,00 295,00 DN ,00 164,00 342,00 DN ,00 202,00 477,00 DN ,00 297,00 630,00 DN ,00 382,00 905,00 DN ,00 650, ,00 DN ,00 905, ,00 DN , , ,00 DN , , ,00 DN ,00 Υψηλής στεγανότητας (class A acc. EN ) / Πιστοποίηση PED/97/23/CE ΓΩΝΙΑΚΟΣ ΑΤΜΟΦΡΑΚΤΗΣ ΕΔΡΑΣ-ΒΑΛΒΙΔΑΣ STOP VALVE ΑΝGLE ZETKAMA 216 Μήκος length mm Χυτοσίδηρος Cast Iron EN-GJL-250 PN16 Tmax 300 C Σφ. Χυτ/ρος Nod Cast Iron EN-GJS-400 PN25 Tmax 350 C DN ,00 94,00 DN ,00 105,00 DN ,00 123,00 DN ,00 147,00 DN ,00 159,00 DN ,00 189,00 DN ,00 283,00 DN ,00 360,00 DN ,00 DN ,00 DN ,00 Υψηλής στεγανότητας (class A acc. EN ) / Πιστοποίηση PED/97/23/CE

18 ΑΤΜΟΦΡΑΚΤΕΣ / STOP VALVES ΑΤΜΟΦΡΑΚΤΗΣ ΦΥΣΟΥΝΑΣ BELLOWS SEALED STOP VALVE ZETKAMA 234 Μήκος length mm Χυτοσίδηρος Cast Iron EN-GJL-250 PN16 Tmax 300 C Σφ. Χυτ/ρος Nod Cast Iron EN-GJS-400 PN25 Tmax 350 C Χαλύβδινος Cast Steel GP-240-GH PN40 Tmax 400 C DN ,00 168,00 231,00 DN ,00 179,00 245,00 DN ,00 200,00 264,00 DN ,00 236,00 352,00 DN ,00 272,00 442,00 DN ,00 314,00 561,00 DN ,00 432,00 770,00 DN ,00 552, ,00 DN ,00 851, ,00 DN , , ,00 DN , , ,00 DN , ,00 DN ,00 Υψηλής στεγανότητας (class A acc. EN ) / Πιστοποίηση PED/97/23/CE ΑΤΜΟΦΡΑΚΤΗΣ ΦΥΣΟΥΝΑΣ BELLOWS SEALED STOP VALVE GENEBRE 2231 Μήκος length mm Χαλύβδινος Cast Steel GP-240-GH PN40 Tmax 400 C DN ,00 DN ,00 DN ,00 DN ,00 DN ,00 DN ,00 DN ,00 DN ,00 DN ,00

19 ΦΙΛΤΡΑ / Y-STRAINERS ΦΙΛΤΡΑ ΦΛΑΝΤΖΩΤΑ Υ-STRAINERS ZETKAMA 821 / KSB Μήκος length mm Χυτοσίδηρος Cast Iron EN-GJL-250 PN16 Tmax 300 C Σφ. Χυτ/ρος Nod Cast Iron EN-GJS-400 PN25 Tmax 350 C Χαλύβδινος Cast Steel GP-240-GH PN40 Tmax 400 C DN ,00 60,00 113,00 DN ,00 65,00 145,00 DN ,00 70,00 157,00 DN ,00 97,00 195,00 DN ,00 130,00 243,00 DN ,00 140,00 293,00 DN ,00 200,00 300,00 DN ,00 247,00 449,00 DN ,00 407,00 685,00 DN ,00 576,00 933,00 DN ,00 772, ,00 DN , , ,00 ΦΙΛΤΡΑ ΦΛΑΝΤΖ. ΙΝΟΧ 316 Υ-STRAINERS GENEBRE 2461 ΦΙΛΤΡΑ ΒΙΔΩΤΑ INOX 316 Υ-STRAINERS GENEBRE 2460 ΦΙΛΤΡΑ ΒΙΔΩΤΑ ΧΑΛΥΒΔΙΝΑ Υ-STRAINERS DPV Αγγλίας Μήκος length mm FL PN16 Tmax 240 C DN ,00 DN ,00 DN ,00 DN ,00 DN ,00 DN ,00 DN ,00 DN ,00 DN ,00 DN ,00 DN ,00 DN ,00 Μήκος length mm PN40 Tmax 240 C DN ,00 DN ,00 DN ,00 DN ,00 DN ,00 DN ,00 Μήκος length mm Class 800 DN ,00 DN ,00 DN ,00 DN ,00 DN ,00 DN ,00

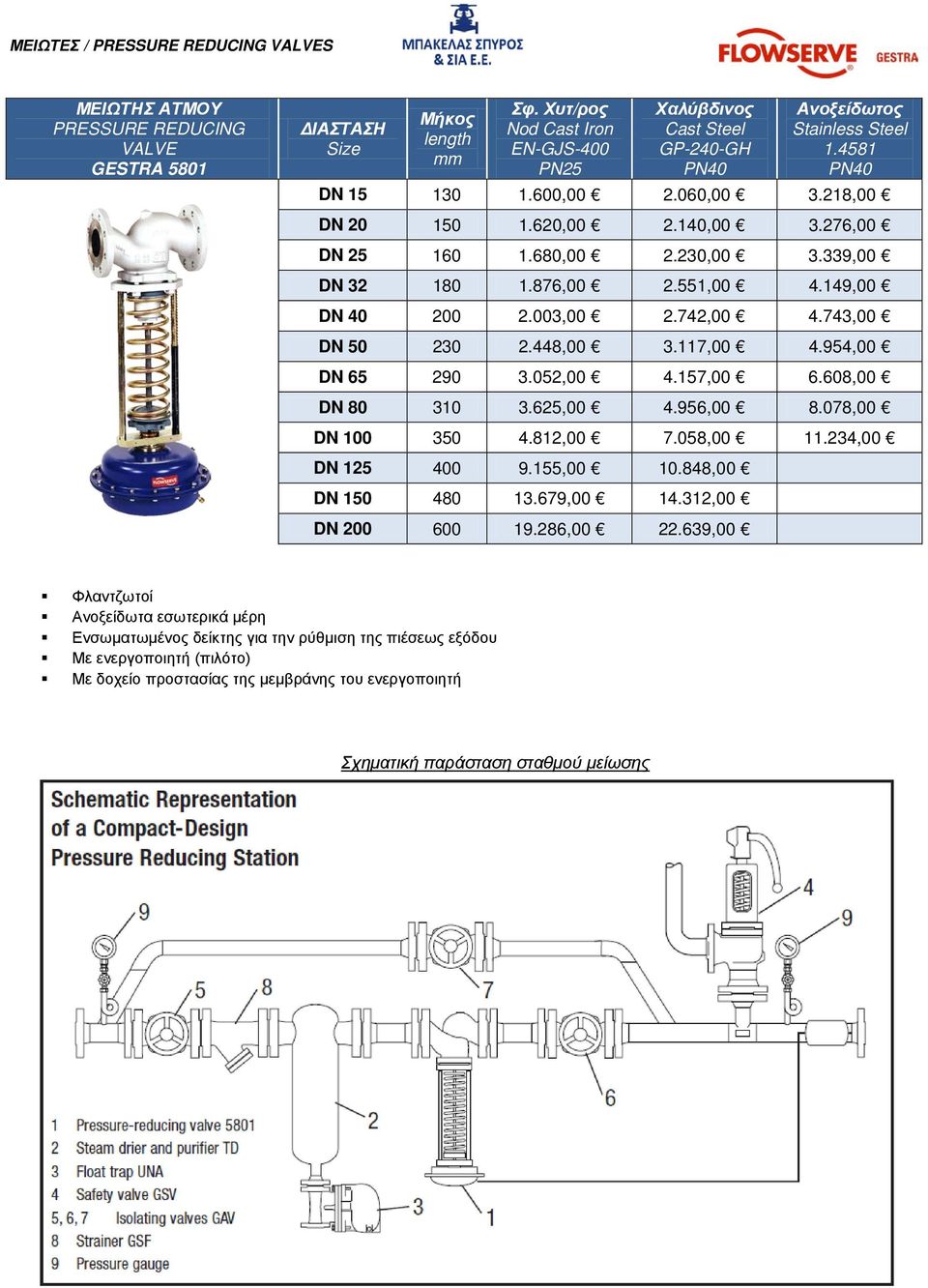

20 ΜΕΙΩΤΕΣ / PRESSURE REDUCING VALVES ΜΕΙΩΤΗΣ ΑΤΜΟΥ PRESSURE REDUCING VALVE GESTRA 5801 Μήκος length mm Σφ. Χυτ/ρος Nod Cast Iron EN-GJS-400 PN25 Χαλύβδινος Cast Steel GP-240-GH PN40 Ανοξείδωτος Stainless Steel PN40 DN , , ,00 DN , , ,00 DN , , ,00 DN , , ,00 DN , , ,00 DN , , ,00 DN , , ,00 DN , , ,00 DN , , ,00 DN , ,00 DN , ,00 DN , ,00 Φλαντζωτοί Ανοξείδωτα εσωτερικά μέρη Ενσωματωμένος δείκτης για την ρύθμιση της πιέσεως εξόδου Με ενεργοποιητή (πιλότο) Με δοχείο προστασίας της μεμβράνης του ενεργοποιητή Σχηματική παράσταση σταθμού μείωσης

21 ΜΕΙΩΤΕΣ/ PRESSURE REDUCING VALVES ΤΥΠΟΣ TYPE ΕΝΕΡΓΟΠΟΙΗΤΕΣ ΜΕΙΩΤΩΝ ΜΕΜΒΡΑΝΗ ΕΝΕΡΓΟΠΟΙΗΤΗ Α ,00 148,00 Υπολογισμός Kvs για τον κορεσμένο ατμό A 2 610,00 212,00 A 3 642,00 307,00 A 4 642,00 169,00 A ,00 233,00 A ,00 646,00 B 1 880,00 307,00 B ,00 360,00 Δοχείο Ανάδρασης: 92,00 Παράδειγμα: Πίεση ατμού ανάντη (Upstream Pressure) P1: 11.5 bar (g) Διαφορά πίεσης (Differential Pressure) Δp: 2 bar Παροχή μάζας (Mass Flow Rate) W: 1200 kg/h Kvs: 15 m 3 /h DN kv

22 GESTRA INDUSTRIAL ELECTRONICS ΗΛΕΚΤΡΟΝΙΚΟΣ ΕΛΕΓΧΟΣ ΣΤΑΘΜΗΣ ΓΙΑ ΛΕΙΤΟΥΡΓΙΑ ΧΩΡΙΣ ΕΠΙΤΗΡΗΣΗ (TRD 604) - Αποτελείτε από αυτοελεγχόμενο ηλεκτρόδιο χαμηλής στάθμης NRG 16-50* το οποίο κλείνει τον καυστήρα αυτόματα όταν η στάθμη βρίσκεται κάτω από το επιτρεπόμενο όριο ή όταν αναγνώσει οποιαδήποτε ανωμαλία στο κύκλωμα του. Ο καυστήρας μπορεί να επαναλειτουργήσει όταν αποκατασταθεί η βλάβη στο σύστημα ελέγχου χαμηλής στάθμης. Αντίστοιχα, το αυτοελεγχόμενο ηλεκτρόδιο υψηλής στάθμης NRG ελέγχει περιοδικά το κύκλωμα του και σε περίπτωση οποιασδήποτε ανωμαλίας δίνει σήμα συναγερμού. - Συνδιάζεται με διακόπτη ορίου Χαμηλής/Υψηλής στάθμης NRS 1-50 NRS ,00 Αρχικό Μήκος Ηλεκτροδίου NRG ¾" BSP PN mm 1.650, mm 1.712, mm 1.770,00 ΕΛΕΓΧΟΣ ΣΤΑΘΜΗΣ ΤΕΣΣΑΡΩΝ ΣΗΜΕΙΩΝ - Τετραπλό ηλεκτρόδιο αγωγιμότητας NRGS 16-1* & ενσωματωμένη ηλεκτρονική μονάδα. Κόβεται σε οποιοδήποτε μήκος. - Παρέχει τέσσερις εντολές relay (πχ. Συναγερμός υψηλής/χαμηλής στάθμης, λειτουργία/σταμάτημα αντλίας) Αρχικό Μήκος NRGS BSP PN 40 Ηλεκτροδίου 1000 mm 2.043, mm 2.106,00 ΑΝΑΛΟΓΙΚΟΣ ΕΛΕΓΧΟΣ ΣΤΑΘΜΗΣ - Αποτελείται από χωρητικό αισθητήριο στάθμης NRGT 26-1* το οποίο παρέχει συνεχή αναλογική μέτρηση της στάθμης στον ρυθμιστή στάθμης ο οποίος με τη σειρά του ελέγχει την αναλογική αυτόματη βαλβίδα της παροχής νερού τροφοδοσίας και διατηρεί σταθερή την στάθμη του νερού στον λέβητα. Τα χωρητικά αισθητήρια δεν κόβονται. - Ανάλογα με τον τύπο της αντλίας, η αναλογική ρυθμιστική βαλβίδα μπορεί να είναι δίοδη η τρίοδη (βλ. αυτόματες βαλβίδες) - Συνδιάζεται με ρυθμιστή DTRON, με δύο εξόδους alarm και συνεχή έξοδο 4-20mA Μήκος DTRON 08.1 Ηλεκτροδίου NRGT 26-1 ¾ BSP PN , mm 2.460, mm 2.500, mm 2.600,00 * Για εφαρμογή σε ναυτηλία τύπος «S» με χρονοκαθυστέρηση - For marine applications type S

23 GESTRA INDUSTRIAL ELECTRONICS ΣΥΣΤΗΜΑΤΑ ΕΛΕΓΧΟΥ ΑΓΩΓΙΜΟΤΗΤΑΣ ΕΛΕΓΧΟΣ ΑΓΩΓΙΜΟΤΗΤΑΣ ΛΕΒΗΤΑ ΚΑΙ ΑΥΤΟΜΑΤΟΣ ΣΥΝΕΧΗΣ ΣΤΡΑΤΣΩΝΙΣΜΟΣ - Ελέγχει συνεχώς το συνολικό ποσό αδιάλυτων στέρεων μέσα στον λέβητα (TDS). - Ρυθμίζει την ποσότητα του νερού που αποβάλλεται από την στρατσώνα, ανταποκρινόμενη στις αυξομειώσεις της ζήτησης ατμού από την παραγωγή, καθώς και στην ποσότητα των επιστρεφόμενων συμπυκνωμάτων. - Διατηρεί την ποσότητα αδιάλυτων στέρεων κάτω από το επιτρεπόμενο όριο, επιτυγχάνοντας έτσι την βέλτιστη προστασία του λέβητα από επικαθήσεις στέρεων στους αυλούς, στον φλογοθάλαμο και στον πυθμένα. - Εξαφανίζει το φαινόμενο του αναβρασμού και εξασφαλίζει καθαρό, κορεσμένο ατμό. - Αποβάλλει ακριβώς την ποσότητα του νερού που χρειάζεται, εξοικονομώντας νερό και καύσιμο & μειώνει την στρατσώνα πυθμένος κατά 90 %. - Αποφεύγονται τα συνεχή ξεκινήματα του καυστήρα και της αντλίας τροφοδοσίας λόγω της απότομης πτώσης της στάθμης-πίεσης. - Μπορεί να συνδυαστεί με συστήματα ανάκτησης θερμότητας (flash vessels, εναλλάκτες κλπ.) για ακόμη μεγαλύτερη εξοικονόμηση. Αποτελείτε από: - Αυτόματη ηλεκτροκίνητη βαλβίδα GESTRA BAE 46-3 (βλ. στρατσώνες GESTRA) - Ηλεκτρόδιο αγωγιμότητας GESTRA LRG 16-4, 3/8 BSP, PN40 LRG ,00 - Controller συνεχούς επιφανειακού στρατσωνισμού GESTRA LRR 1-50 LRR ,00 ΕΛΕΓΧΟΣ ΑΓΩΓΙΜΟΤΗΤΑΣ ΕΠΙΣΤΡΕΦΟΜΕΝΩΝ ΣΥΜΠΥΚΝΩΜΑΤΩΝ - Αποτελείται από ηλεκτρόδιο αγωγιμότητας και μεταδότη ο οποίος παρέχει συνεχή αναλογική μέτρηση της αγωγιμότητας στο ρυθμιστή αγωγιμότητας ο οποίος με τη σειρά του ελέγχει την τρίοδη αυτόματη πνευματική βαλβίδα. - Όταν η αγωγιμότητα είναι εντός των επιτρεπόμενων ορίων, η βαλβίδα οδηγεί τα συμπυκνώματα στο δίκτυο παροχής νερού του λέβητα. Αποτελείτε από: - Ηλεκτρόδιο αγωγιμότητας GESTRA LRG 16-9, ½ BSP PN40 Φλάτζες Gestra PN40 ½ BSP - Διακόπτης ορίων αγωγιμότητας GESTRA LRS 1-50/1-52 DN 15/20/25 515,00 - Φλάντζες Gestra PN40 ½ BSP για τοποθέτηση του ηλεκτροδίου DN ,00 LRG ,00 DN ,00 LRS ,00 ΣΥΣΤΗΜΑΤΑ ΕΛΕΓΧΟΥ ΘΟΛΟΤΗΤΑΣ ΣΥΜΠΥΚΝΩΜΑΤΩΝ - Αποτελείται από αισθητήριο θολότητας ORG το οποίο ανιχνεύει την παρουσία κάθε μη αγώγιμου συστατικού στα συμπυκνώματα και μέσω του μεταδότη OR, δίνει εντολή στην τρίοδη αυτόματη βαλβίδα να εκτρέψει τα συμπυκνώματα από το δίκτυο τροφοδοσίας νερού στον λέβητα. OR 52/5 & ORG12 (GG25) 9.178,00 OR 52/6 & ORG22 (Inox ) ,00 Σημ. Διατίθονται ηλεκτρονικά συστήματα της Gestra σε μεγάλο εύρος εφαρμογών. Για περισσότερες λεπτομέρειες και το προτεινόμενο σύστημα για την εφαρμογή σας, ζητήστε μας τα τεχνικά φυλλάδια, καθώς και τις συμβουλές μας.

24 GESTRA EQUIP & VESSELS Τύπος KH Έλεγχος στάθμης με ηλεκτρόδιο ΣΥΣΤΗΜΑΤΑ ΕΠΙΣΤΡΟΦΗΣ ΣΥΜΠΥΚΝΩΜΑΤΩΝ ΧΩΡΙΣ ΑΝΤΛΙΑ* Τύπος FPS Έλεγχος στάθμης με πλωτήρα ΤΙΜΕΣ ΚΑΤΟΠΙΝ ΖΗΤΗΣΕΩΣ *Για παροχές ως 600 kg/h μπορούν να χρησιμοποιηθούν και αντλίες συμπυκνωμάτων πλωτήρος GESTRA UNA25 PS/PK ΔΟΧΕΙΟ ΑΠΟΡΡΙΨΗΣ ΣΤΡΑΤΣΩΝΑΣ (ΔΟΧΕΙΟ ΑΝΑΜΙΞΗΣ) / BLOWDOWN RECEIVER (MIXING COOLER) ΤΙΜΕΣ ΚΑΤΟΠΙΝ ΖΗΤΗΣΕΩΣ

25 GESTRA EQUIP & VESSELS ΠΟΙΟΤΙΚΟΣ ΑΤΜΟΣ ΑΠΑΕΡΙΩΤΗΣ GESTRA / FEEDWATER DEAERATING PLANT Το σύστημα απαερίωσης GESTRA βασίζεται στην φυσική αρχή του μηδενισμού τις διαλυτότητας των αερίων στο νερό σε θερμοκρασία 100 c. Αποτελείται από δοχείο τροφοδοσίας καθαρού νερού SW και την κεφαλή απαεριωτή τύπου NDR (ανοξείδωτη 316), η οποία αφαιρεί από το συμπύκνωμα και το φρέσκο νερό, αέρια όπως, οξυγόνο, διοξειδίου του άνθρακα και άλλα μη-συμπυκνώσιμα αέρια που είναι πιθανό να προκαλέσουν μεγάλες φθορές στα μεταλλικά εξαρτήματα του λέβητα. Σύμφωνα με τα standards EN 12952/3. Κάθε σύστημα απαερίωσης είναι ειδικά κατασκευασμένο για την εκάστοτε εφαρμογή / χρήση, και είναι σχεδιασμένο να αποφέρει τα μέγιστα αποτελέσματα για την βέλτιστη απόδοση του συστήματος. Διατίθενται κεφαλές απαεριωτών για παροχές έως 80m³/h Τιμές και τεχνικές πληροφορίες: Κατόπιν ζητήσεως

26 GESTRA EQUIP & VESSELS ΟΛΟΚΛΗΡΩΜΕΝΑ ΣΥΣΤΗΜΑΤΑ ΑΝΑΚΤΗΣΗΣ ΕΝΕΡΓΕΙΑΣ ΔΟΧΕΙΟ ΑΝΑΚΤΗΣΗΣ ΔΕΥΤΕΡΟΓΕΝΟΥΣ ΑΤΜΟΥ (Flash Steam Vessel) Τα δοχεία ανάκτησης ατμού μειώνουν τα έξοδα λειτουργίας σημαντικά, διότι η καλή θερμότητα του συμπυκνώματος αξιοποιείται πολύ οικονομικά. Μπορούν να χρησιμοποιηθούν σε όλα τα συστήματα όπου το συμπύκνωμα υφίσταται πτώση πίεσης. Με αυτό τον τρόπο, απελευθερώνεται θερμότητα, και δημιουργείται δευτερογενείς ατμός. Σε ένα δοχείο ανάκτησης ατμού, ο δευτερογενείς ατμός διαχωρίζεται από το νερό και διοχετεύεται σε ένα σύστημα ατμού με χαμηλότερη πίεση για περαιτέρω χρήση. Επίσης μπορεί να χρησιμοποιηθεί έπειτα από συνεχείς στρατσωνισμό (βλ. στρατσωνισμό επιφανείας). Για παράδειγμα, σε ένα δοχείο ανάκτησης ατμού (flash vessel) της GESTRA, η ενέργεια που παράγεται από τον συνεχή στρατσωνισμό ανακτάται σε μεγάλο βαθμό από τον δευτερογενή ατμό και μπορεί να χρησιμοποιηθεί ως ρυθμιστικός ατμός στον απαεριωτή. Ο υπολογισμός της απόσβεσης της εξοικονόμησης σε σχέση με το κόστος του εξοπλισμού δίνεται της τάξεως περίπου 8 με 10 μήνες. Δηλαδή, στους 8 με 10 μήνες λειτουργίας, η εξοικονόμηση η οποία σας αποφέρει το σύστημα, πλησιάζει το κόστος του εξοπλισμού. Τιμές και τεχνικές πληροφορίες: Κατόπιν ζητήσεως

27 ΕΞΟΠΛΙΣΜΟΣ ΛΕΒΗΤΩΝ / BOILER EQUIP. ΕΠΙΦΑΝΕΙΑΚΟΥ ΣΤΡΑΤΣΩΝΙΣΜΟΥ Continuous Blowdown Valves GESTRA ΒΑ/BAE 46/47 ΣΤΡΑΤΣΩΝΙΣΜΟΥ ΠΥΘΜΕΝΟΣ Intermittent Blowdown Valves GESTRA PA/MPA 46/47 BA 46 BAE 46 Χαλύβδινη P250GH PN 40, για PN 63 (type BA 47) Φλαντζωτή DIN, Class 150/300 Για συνεχή στρατσωνισμό επιφανείας Χειροκίνητη λειτουργία Ενσωματωμένη κλίμακα για τη ρύθμιση της ροής Με ενσωματομένο κρουνό δειγματοληψίας Για Αυτόματο στρατσωνισμό, τύπος ΒΑΕ 46/47 (Βλ. ηλεκτρονικά λεβήτων για τον εξοπλισμό) Μήκος Length mm BA 46 BAE 46 Αυτόματη DN ,00 DN ,00 DN , ,00 DN ,00 DN ,00 DN ,00 Διάγραμμα παροχής PA 46 MPA 46 Χαλύβδινη P250GH PN 40, Για PN 63 (type PA 47), PN 250 (type PA 110) Φλαντζωτή DIN, Class 150/300 Για απότομο στρατσωνισμό πυθμένος Χειροκίνητη λειτουργία Με ελατήριο για αυτόματη επαναφορά Για Αυτόματο στρατσωνισμό, τύπος MPA 46/47 H MPA 46 συνδυάζεται με χρονικό προγραμματιστή GESTRA TA7 με ηλεκτρομαγνητική βαλβίδα 220V Μήκος Length mm PA 46 MPA 46 Αυτόματη DN , ,00 DN , ,00 DN , ,00 DN , ,00 Spare Parts Repair Kit 1 1 ¼ 510,00 Repair Kit 1 ½ 2 730,00 Ενεργοποιητής MPA 1180,00 Μεμβράνη Ενεργ/τή 125,00 GESTRA TA ,00 Διάγραμμα παροχής Για DN Για DN Ανταλλακτικά Complete repair Kit 720,00 Gland Packing Ring 70,00

28 ΕΞΟΠΛΙΣΜΟΣ ΛΕΒΗΤΩΝ / BOILER EQUIP. ΥΑΛΟΣΤΑΣΙΟ LEVEL GAUGE FIVAL Mod ,00 Mod ,00 Mod ,00 Mod ,00 Mod ,00 Mod ,00 ΡΑΒΔΩΤΟ ΓΥΑΛΙ 190 Χ 30 Χ 17 42, Χ 30 Χ 17 43, Χ 30 Χ 17 45, Χ 30 Χ 17 52, Χ 30 Χ 17 55,00 ΦΛΑΤΖΕΣ ΓΥΑΛΙΩΝ 190 Χ 30 6, Χ 30 6, Χ 30 6, Χ 30 6, Χ 30 6,00 ΚΡΟΥΝΟΙ ΥΑΛΟΣΤΑΣΙΩΝ ΖΕΥΓΟΣ ΚΡΟΥΝΩΝ DN 20, PN ,00 Χαλύβδινοι PN 40 Ραβδωτό γυαλί Φλαντζωτοί Χαλύβδινοι κρουνοί ΑΝΤΑΛΛΑΚΤΙΚΑ ΚΡΟΥΝΩΝ ΔΑΚΤΥΛΙΟΙ ΑΒ 12 18,00 ΔΑΚΤΥΛΙΟΙ ΑΒ 18 22,00 ΔΑΚΤΥΛΙΟΙ 23,5 Χ 16 Χ 10 7,00

29 ΜΕΤΡΗΤΕΣ / VORTEX FLOW METERS ΜΕΤΡΗΤΕΣ VORTEX BELL FLOW Ανοξείδωτοι 316 Κατάλληλοι για βιομηχανικές εφαρμογές Κατασκευασμένοι για να μετράνε τον όγκο ροής ατμού, ρευστών και αερίων με μεγάλη ακρίβεια - Διαστάσεις DN 25 DN Ανοξείδωτοι, SS Ακρίβεια: Ατμό ± 1,5 %, Ρευστά ±1,0%, Αέριο ± 1,0%. - Standard Wafer ή Φλαντζωτή PN 16 DIN ή ANSI Σήμα εξόδου 4-20mA DC - Αισθητήρας παλμού - Απόσταση μετάδοσης σήματος 500m - Για συνθήκες εγκατάστασης με θερμοκρασίες από : 10 c +55 c και υγρασία 5% 90% - Για συνθήκες μέσου με θερμοκρασία : 20 c +250 c Standard Wafer // -20 c +350 c Optional Flanged Διάσταση Wafer Type Flanged Type DN , ,00 DN , ,00 DN , ,00 DN , ,00 DN , ,00 DN , ,00 DN , ,00 DN , ,00 DN , ,00 DN , ,00 DN , ,00 DN , ,00 Eπιλογές σχετικά με τις οθόνες (displays) ανάλογα με τις ανάγκες της εγκατάστασής σας: Integrated display για ενσωματωμένη οθόνη επιλογή D Remote display για 1-5 απομακρυσμένες οθόνες επιλογές S-Z & S-Y

30 ΜΕΤΡΗΤΕΣ / VORTEX FLOW METERS Πίνακας μετρήσιμης ροής Κορεσμένου Ατμού: Τεχνικές Πληροφορίες Μετρητών Bell Flow VORTEX Πίνακας μετρήσιμης ροής Ρευστών - Αερίων

31 ΑΣΦΑΛΙΣΤΙΚΑ / PRESSURE RELIEF VALVES ΑΣΦΑΛΙΣΤΙΚΑ ΕΛΑΤΗΡΙΟΥ PRESSURE RELIEF VALVES BOPP & REUTHER ΧΥΤΟΣΙΔΗΡΑ GG-25 ΡΝ 16 ΧΑΛΥΒΔΙΝΑ GS-C 25 ΡΝ 40 ΑΝΟΞΕΙΔΩΤΑ ΡΝ 40 DN 20/32 540,00 780, ,00 DN 25/40 547,00 800, ,00 DN 35/50 688,00 900, ,00 DN 40/65 825, , ,00 DN 50/80 996, , ,00 DN 65/ , , ,00 DN 80/ , , ,00 DN 100/ , , ,00 DN 125/ ,00 DN 150/ ,00 Ανοξείδωτα εσωτερικά μέρη Φλαντζωτά Με διατομή εξόδου δύο σειρές μεγαλύτερη από την διατομή εισόδου

32 ΑΣΦΑΛΙΣΤΙΚΑ / PRESSURE RELIEF VALVES ΑΣΦΑΛΙΣΤΙΚΑ ΕΛΑΤΗΡΙΟΥ PRESSURE RELIEF VALVES TOSACA ORIFICE mm ΧΥΤΟΣΙΔΗΡΑ GGG-40 ΡΝ 16/25 ΧΑΛΥΒΔΙΝΑ GS-C 25 ΡΝ 40 DN 25/40 23,8 440,00 538,00 DN 35/50 29,5 511,00 654,00 DN 40/ ,00 815,00 DN 50/ , ,00 DN 65/ , ,00 DN 80/ , ,00 DN 100/ , ,00 DN 125/ , ,00 DN 150/ , ,00 DN 200/ ,00 Ανοξείδωτα εσωτερικά μέρη Φλαντζωτά Με διατομή εξόδου δύο σειρές μεγαλύτερη από την διατομή εισόδου

33 ΑΣΦΑΛΙΣΤΙΚΑ / PRESSURE RELIEF VALVES ΑΣΦΑΛΙΣΤΙΚΑ ΕΛΑΤΗΡΙΟΥ ΒΙΔΩΤΑ PRESSURE RELIEF VALVES GOETZE DN 15 DN 20 DN 25 DN 32 DN 40 DN 50 ΕΥΡΟΣ ΡΥΘΜΙΣΗΣ Pressure Range mm 0,5 2,5 bar 2,0 12,0 bar 12,0 20,0 bar 0,5 2,5 bar 2,0 12,0 bar 12,0 20,0 bar 0,5 2,5 bar 2,0 12,0 bar 12,0 20,0 bar 0,5 2,5 bar 2,0 12,0 bar 12,0 20,0 bar 0,5 2,5 bar 2,0 12,0 bar 12,0 20,0 bar 0,5 2,5 bar 2,0 12,0 bar 12,0 20,0 bar ΟΡΕΙΧΑΛΚΙΝΑ Brass ΡΝ 25 Tmax 225 C PTFE 100,00 116,00 175,00 236,00 370,00 495,00 ΑΣΦΑΛΙΣΤΙΚΑ ΕΛΑΤΗΡΙΟΥ ΒΙΔΩΤΑ PRESSURE RELIEF VALVES TOSACA ΑΝΟΞΕΙΔΩΤΑ ΙΝΟΧ 316 ΡΝ 40 Tmax 350⁰C PTFE DN 15/25 481,00 DN 20/25 481,00 DN 25/32 505,00 DN 25/50 505,00 DN 40/50 550,00 DN 50/50 570,00 ΑΣΦΑΛΙΣΤΙΚΑ ΕΛΑΤΗΡΙΟΥ ΒΙΔΩΤΑ PRESSURE RELIEF VALVES EVERBEST ΟΡΕΙΧΑΛΚΙΝΑ Brass Tmax 225 C PTFE ΑΝΟΞΕΙΔΩΤΑ ΙΝΟΧ 316 Tmax 350⁰C PTFE DN 15 75,00 260,00 DN 20 88,00 310,00 DN ,00 362,00 DN ,00 DN ,00 DN ,00

34 ΒΑΛΒΙΔΕΣ ΕΛΕΓΧΟΥ / CONTROL VALVES DN SIZE Μήκος length mm ΣΗΜΑ ΑΕΡΑ CONTROL SIGNAL Standard 0,4 1,2 bar ΔP Optional 1,0 2,0 bar ΔΡ ΠΝΕΥΜΑΤΙΚΕΣ ΒΑΛΒΙΔΕΣ ΑΝΑΛΟΓΙΚΕΣ Η ON-OFF PNEUMATIC CONTROL VALVES KFM Optional 2,0 4,0 bar ΔΡ ΠΝΕΥΜΑΤΙΚΕΣ ΔΙΟΔΕΣ GGG 40.3 PN 16/25 ΑΤΜΟΥ ΝΕΡΟΥ 250 C ΘΕΡΜΟ ΛΑΔΙ ΦΥΣΟΥΝΑ ΣΤΕΓΑΝΟ- ΠΟΙΗΣΗΣ ΑΤΜΟΥ ΝΕΡΟΥ 250 C ΠΝΕΥΜΑΤΙΚΕΣ ΤΡΙΟΔΕΣ GGG 40.3 PN 16/25 ΘΕΡΜΟ ΛΑΔΙ ΦΥΣΟΥΝΑ ΣΤΕΓΑΝΟ- ΠΟΙΗΣΗΣ ΜΙΞΕΩΣ ΘΕΡΜΟ ΛΑΔΙ ΦΥΣΟΥΝΑ ΣΤΕΓΑΝΟ- ΠΟΙΗΣΗΣ ΔΙΑΧ/ΣΜΟΥ DN ,0 25,0-1621, , , , ,00 DN ,3 25,0-1634, , , , ,00 DN ,1 25,0-1654, , , , ,00 DN ,3 22,8 25,0 1711, , , , ,00 DN ,6 14,4 25,0 1793, , , , ,00 DN ,9 8,9 20,7 1943, , , , ,00 DN ,8 4,8 11,9 2203, , , , ,00 DN ,0 3,0 7,7 2581, , , , ,00 DN ,7 1,7 4,7 3227, , , , ,00 DN , , , ,00 DN , , , ,00 ΠΑΡΕΛΚΟΜΕΝΑ ΠΝΕΥΜΑΤΙΚΩΝ ΒΑΛΒΙΔΩΝ ΗΛΕΚΤΡΟΠΝΕΥΜΑΤΙΚΟ POSITIONER ΑΝΤΙΕΚΡΗΚΤΙΚΟΥ ΤΥΠΟΥ ECKARDT 1.548,00

35 ΒΑΛΒΙΔΕΣ ΕΛΕΓΧΟΥ / CONTROL VALVES ΠΝΕΥΜΑΤΙΚΕΣ ΒΑΛΒΙΔΕΣ ΑΝΑΛΟΓΙΚΕΣ ANALOG PNEUMATIC CONTROL VALVES ITALVALVOLE SBS 86 ΧΥΤΟΣΙΔΗΡΕΣ ΡΝ 16 DN ΤΥΠΟΣ ΤΡΙΟΔΕΣ SIZE ΔΙΟΔΕΣ ΕΝΕΡΓΟΠΟΙΗΤΗ ΔΙΑΧΩΡΙΣΜΟΥ ΑΝΑΜΙΞΕΩΣ DN 15 Α 5/ΔΡ 13 bar 745,00 DN 15 B 5/ΔΡ 26 bar 745,00 975,00 995,00 DN 20 Α 13/ΔΡ 7,4 bar 775,00 DN 20 B 13/ΔΡ 14 bar 775, , ,00 DN 25 Α 25/ΔΡ 5 bar 801,00 DN 25 B 25/ΔΡ 10 bar 801, , ,00 DN 25 Α 26/ΔΡ 12 bar 864,00 DN 25 B 26/ΔΡ 24 bar 864,00 DN 32 Α 37/ΔΡ 4,1 bar 865, , ,00 DN 32 B 37/ΔΡ 8 bar 865,00 DN 32 Α 38/ΔΡ 10 bar 958,00 DN 40 Α 50/ΔΡ 7 bar 1010,00 DN 40 B 50/ΔΡ 14 bar 1030, , ,00 DN 40 Α 51/ΔΡ 14 bar 1155,00 DN 40 B 51/ΔΡ 28 bar 1169,00 DN 50 Α 62/ΔΡ 4 bar 1170,00 DN 50 B 62/ΔΡ 8 bar 1178, , ,00 DN 50 Α 63/ΔΡ 8 bar 1247,00 DN 50 B 63/ΔΡ 16 bar 1272,00 DN 65 B 77/ΔΡ 10 bar 1780, , ,00 DN 65 Α 78/ΔΡ 5,8 bar 2080,00 DN 80 B 92/ΔΡ 6 bar 2030, , ,00 DN 100 B 5/ΔΡ 5 bar 5302,00 DN 100 B 6/ΔΡ 10 bar 6050, , ,00 DN 125 B 11/ΔΡ 3,2 bar 5700,00 DN 125 B 12/ΔΡ 6,4 bar 8200,00 DN 150 B 17/ΔΡ 2 bar 8380,00 DN 150 B 18/ΔΡ 4 bar 9100,00 ΠΑΡΕΛΚΟΜΕΝΑ ΠΝΕΥΜΑΤΙΚΩΝ ΒΑΛΒΙΔΩΝ ΠΝΕΥΜΑΤΙΚΟ POSITIONER YTL1200L 690,00 ΗΛΕΚΤΡΟΠΝΕΥΜΑΤΙΚΟ POSIT. YTC 4-20mA 790,00 PID CONTROLLER DTRON mA 532,00 PID CONTROLLER GENEBRE 4-20mA 340,00 I/P CONTROLLER DTRON ,00 ΦΙΛΤΡΟ-ΜΕΙΩΤΗΣ ΑΕΡΟΣ 132,00 ΑΙΣΘΗΤΗΡΙΟ ΘΕΡΜΟΚΡΑΣΙΑΣ ΡΤ ,00 TRANSMITTER ΠΙΕΣΗΣ GENEBRE 4-20 ma 215,00

36 ΒΑΛΒΙΔΕΣ ΕΛΕΓΧΟΥ / CONTROL VALVES DN SIZE ΤΥΠΟΣ ΕΝΕΡΓΟΠΟΙΗΤΗ ΠΝΕΥΜΑΤΙΚΕΣ ΒΑΛΒΙΔΕΣ ΑΝΑΛΟΓΙΚΕΣ ITALVALVOLE SBS 86 ΔΙΟΔΕΣ DN 15 Α 5/ΔΡ 13 bar 968,00 ΧΑΛΥΒΔΙΝΕΣ ΡΝ 40 ΤΡΙΟΔΕΣ ΔΙΑΧΩΡΙΣΜΟΥ ΑΝΑΜΙΞΕΩΣ DN 15 B 5/ΔΡ 26 bar 968, , ,00 DN 20 Α 13/ΔΡ 7,4 bar 1.023,00 DN 20 B 13/ΔΡ 14 bar 1.023, , ,00 DN 25 Α 25/ΔΡ 5 bar 1.078,00 DN 25 B 25/ΔΡ 10 bar 1.078, , ,00 DN 25 Α 26/ΔΡ 12 bar 1.145,00 DN 25 B 26/ΔΡ 24 bar 1.150,00 DN 32 Α 37/ΔΡ 4,1 bar 1.210,00 DN 32 B 37/ΔΡ 8 bar 1.210, , ,00 DN 32 Α 38/ΔΡ 10 bar 1.285,00 DN 40 Α 50/ΔΡ 7 bar 1.364,00 DN 40 B 50/ΔΡ 14 bar 1.375, , ,00 DN 40 Α 51/ΔΡ 14 bar 1.472,00 DN 40 B 51/ΔΡ 28 bar 1.485,00 DN 50 Α 62/ΔΡ 4 bar 1.518,00 DN 50 B 62/ΔΡ 8 bar 1.629, , ,00 DN 50 Α 63/ΔΡ 8 bar 1.628,00 DN 65 B 77/ΔΡ 10 bar 2.640, , ,00 DN 65 Α 78/ΔΡ 5,8 bar 2.915,00 DN 80 B 92/ΔΡ 6 bar 2.893, , ,00 ΑΝΟΞΕΙΔΩΤΕΣ ΡΝ 40 DN 15 Α 5/ΔΡ 13 bar 1.210,00 DN 15 B 5/ΔΡ 26 bar 1.210, , ,00 DN 20 Α 13/ΔΡ 7,4 bar 1.320,00 DN 20 B 13/ΔΡ 14 bar 1.320, , ,00 DN 25 Α 25/ΔΡ 5 bar 1.397,00 DN 25 B 25/ΔΡ 10 bar 1.397, , ,00 DN 25 Α 26/ΔΡ 12 bar 1.463,00 DN 25 B 26/ΔΡ 24 bar 1.474,00 DN 32 Α 37/ΔΡ 4,1 bar 1.694,00 DN 32 B 37/ΔΡ 8 bar 1.694, , ,00 DN 32 Α 38/ΔΡ 10 bar 1.760,00 DN 40 Α 50/ΔΡ 7 bar 1.859,00 DN 40 B 50/ΔΡ 14 bar 1.870, , ,00 DN 40 Α 51/ΔΡ 14 bar 1.969,00 DN 40 B 51/ΔΡ 28 bar 1.985,00 DN 50 Α 62/ΔΡ 4 bar 2.112,00 DN 50 B 62/ΔΡ 8 bar 2.123, , ,00 DN 50 Α 63/ΔΡ 8 bar 2.233,00 DN 65 B 77/ΔΡ 10 bar 3.828, , ,00 DN 65 Α 78/ΔΡ 5,8 bar 4.169,00 DN 80 B 92/ΔΡ 6 bar 4.193, , ,00

37 ΠΝΕΥΜΑΤΙΚΕΣ ΒΑΛΒΙΔΕΣ ON/OFF ITALVALVOLE GRS93 Φλαντζωτή Χυτοσιδ. PN16 ASCO E-290 Φλαντζωτή INOX 316 PN16 ITALVALVOLE FFF Βιδωτή INOX 304 PN16 GENEBRE 5060 Βιδωτή INOX 316 PN16 DN ,00 360,00 355,00 208,00 DN ,00 375,00 369,00 212,00 DN ,00 395,00 390,00 228,00 DN ,00 434,00 330,00 DN ,00 501,00 358,00 DN ,00 604,00 420,00 MEΙΩΤΗΣ ΠΙΕΣΗΣ ΑΤΜΟΥ-ΝΕΡΟΥ-ΑΕΡΙΩΝ ΒΙΔΩΤΟΣ Steam Pressure Reducing Valve MIYAWAKI RE1 PN16 Ορειχάλκινο σώμα Ανοξείδωτα εσωτερικά μέρη Ακριβής ρύθμιση πίεσης Μεγάλο εύρος ρύθμισης Μέγιστη θερμοκρασία 204 C Μήκος Length (mm) DN ,00 DN ,00 DN ,00 1 MPa = 10 bar

38 ΒΑΛΒΙΔΕΣ ΕΛΕΓΧΟΥ / CONTROL VALVES DN SIZE Μήκος length mm ΙΣΧΥΣ ΛΕΙΤΟΥΡΓΙΑΣ 2000Ν ΔΡ (CLOSING PRESSURE) bar Standard 2000N Optional 4000N ΗΛΕΚΤΡΙΚΕΣ ΒΑΛΒΙΔΕΣ ΑΝΑΛΟΓΙΚΕΣ Η ON-OFF ELECTRIC CONTROL VALVES KFM Optional 5500N ΗΛΕΚΤΡΙΚΕΣ ΔΙΟΔΕΣ GGG 40.3 PN 16/25 220V ΑΤΜΟΥ ΝΕΡΟΥ 250 C ΘΕΡΜΟ ΛΑΔΙ ΦΥΣΟΥΝΑ ΣΤΕΓΑΝΟ- ΠΟΙΗΣΗΣ ΠΝΕΥΜΑΤΙΚΕΣ ΤΡΙΟΔΕΣ GGG 40.3 PN 16/25 220V ΑΤΜΟΥ ΝΕΡΟΥ 250 C ΘΕΡΜΟ ΛΑΔΙ ΦΥΣΟΥΝΑ ΣΤΕΓΑΝΟ- ΠΟΙΗΣΗΣ ΜΙΞΕΩΣ ΘΕΡΜΟ ΛΑΔΙ ΦΥΣΟΥΝΑ ΣΤΕΓΑΝΟ- ΠΟΙΗΣΗΣ ΔΙΑΧ/ΣΜΟΥ DN , , , , , ,00 DN , , , , , ,00 DN , , , , , ,00 DN ,3 25, , , , , ,00 DN ,8 25, , , , , ,10 DN ,6 16,0 23, , , , , ,20 DN ,4 9,1 13, , , , , ,80 DN ,0 5,8 8, , , , , ,90 DN ,1 3,5 5, , , , , ,00 DN ,1 2,1 3, , , ,90 DN ,3 1,3 2, , , ,70 ΠΑΡΕΛΚΟΜΕΝΑ ΗΛΕΚΤΡΙΚΩΝ ΒΑΛΒΙΔΩΝ POSITIONER ΓΙΑ ΕΝΕΡΓΟΠΟΙΗΤΗ 2000Ν 777,00 POSITIONER ΓΙΑ ΕΝΕΡΓΟΠΟΙΗΤΗ 4000Ν 777,00 POSITIONER ΓΙΑ ΕΝΕΡΓΟΠΟΙΗΤΗ 4000Ν 777,00 ΠΟΤΕΝΣΙΟΜΕΤΡΟ 100/200/500/1000 Ohm 194,00 EXTRA LIMIT SWITCH 69,00 SPECIAL VOLTAGE V/50 60Hz 109,00 SPECIAL VOLTAGE 24V/50 60Hz 109,00 SPECIAL VOLTAGE 24V DC 263,00 ΚΙΝΗΤΗΡΑΣ 4000Ν (ΕΠΙΠΛΕΟΝ ΚΟΣΤΟΣ) 247,00 ΚΙΝΗΤΗΡΑΣ 5500Ν (ΕΠΙΠΛΕΟΝ ΚΟΣΤΟΣ) 293,00

39 ΘΕΡΜΟΣΤΑΤΙΚΕΣ / SELF ACTING VALVES ΘΕΡΜΟΣΤΑΤΙΚΕΣ ΒΑΛΒΙΔΕΣ Self-acting Temperature Control CLORIUS CLORIUS LIS ΒΙΔΩΤΗ ΡΝ 16 DN ,00 CLORIUS M2F ΦΛΑΝΤΖΩΤΗ ΡΝ 16 DN ,00 655,00 DN ,00 770,00 DN ,00 DN ,00 DN ,00 DN ,00 DN ,00 DN ,00 Θερμοστατικές βαλβίδες, με εμβαπτιζόμενο θερμοστάτη, με ρυθμιζόμενη κλίμακα, δίοδες & τρίοδες (διαχωρισμού ή αναμείξεως). Συνδέσεις: Φλάντζες, σπείρωμα Υλικά: Χυτοσίδηρος, σφαιροειδής χυτοσίδηρος, χάλυβας, ανοξείδωτος χάλυβας, gunmetal Ονομαστική πίεση: PN16 ΡΝ40 bar Cooling Unit για θερμοκρασίες ατμού άνω των 150 c ΕΜΒΑΠΤΙΖΟΜΕΝΟΙ ΘΕΡΜΟΣΤΑΤΕΣ V2.05 (30-90 C) 628,00 V2.05 ( C) 628,00 V4.05 (0-120 C) 820,00 V4.05 (0-160 C) 820,00 COOLING UNIT KS4 135,00

40 ΒΑΝΟΕΙΔΗ / VALVES 2-Tεμ. Βιδωτός pcs Ball Valve PN Tεμ Βιδωτός - Φλατζωτός 3-pcs Ball Valve PN Tεμ. Βιδωτός 2025 ΜΕ Ή ΧΩΡΙΣ ISOTOP 3-pcs Ball Valve PN οδος Βιδωτός L/T ISOTOP 2040/1 3-way Ball Valve PN 63 -Full INOX 316 -Body: GGG Full INOX Full INOX Seats & Seals: PTFE - Seats & Seals: PTFE - Seats & Seals: PTFE - Seats & Seals: PTFE - Θερμ.: C - Θερμ.: C - Θερμ.: C - Θερμ.: C L mm Βιδωτό Φλατζ. ISOTOP ΑΠΛΟΙ L mm 1/ ,00 1/4 28,00 1/4 30,00 1/ ,00 3/ ,00 3/8 28,00 3/8 30,00 3/ ,00 1/ ,00 1/2 28,00 76,00 1/2 30,00 30, ,00 3/ ,00 3/4 39,00 83,00 3/4 46,00 40,00 1 1/ , , ,00 105, ,00 50,00 1 1/ ,00 1 1/ ,00 1 1/4 69,00 123,00 1 1/4 89,00 70, ,00 1 1/ ,00 1 1/2 93,00 163,00 1 1/2 118,00 90, , ,00 186, ,00 130,00 2 1/2" ,00 2 1/2" 240,00 300,00 2 1/2" 415,00 300, , ,00 390, , ,00 535, ,00 Βάνα Gate/Globe βιδωτή 2220/2230 NPT PN 16 ΠΙΝΑΚΑΣ ΕΠΙΛΟΓΗΣ ΚΙΝΗΤΗΡΑ ΓΙΑ ΣΦΑΙΡΙΚΟΥΣ ΚΡΟΥΝΟΥΣ GENEBRE ISOTOP ΠΝΕΥΜΑΤΙΚΟΣ ΠΝΕΥΜΑΤΙΚΟΣ ΗΛΕΚΤΡΙΚΟΣ ΗΛΕΚΤΡΙΚΟΣ ΔΙΠΛΗΣ ΕΝΕΡΓΕΙΑΣ ΜΟΝΗΣ ΕΝΕΡΓΕΙΑΣ ON-OFF ΑΝΑΛΟΓΙΚΟΣ -Full INOX Seats & Seals: PTFE - Θερμ.: C DN 15 ΑΤ50 ΑΤ 50 J3 H/L 20 J3 H/L 20 DN 20 ΑΤ 100 ΑΤ 100 J3 H/L 20 J3 H/L 20 DN 25 ΑΤ 100 ΑΤ 200 J3 H/L 35 J3 H/L 35 DN 32 ΑΤ 200 ΑΤ 200 J3 H/L 55 J3 H/L 55 DN 40 ΑΤ 200 ΑΤ 250 J3 H/L 85 J3 H/L 85 DN 50 ΑΤ 200 ΑΤ 300 J3 H/L 85 J3 H/L 85 DN 65 ΑΤ 250 ΑΤ 300 J3 H/L 140 J3 H/L 140 DN 80 ΑΤ 300 ΑΤ 350 J3 H/L 140 J3 H/L 140 DN 100 ΑΤ350 ΑΤ 400 J3 H/L 140+ J3 H/L 140+ L mm 1/ ,00 3/ , ,00 1 1/ ,00 1 1/ , ,00

41 ΒΑΝΟΕΙΔΗ / VALVES 1-Tεμ. Μεταξύ Φλαντζών pc Full Bore Ball Wafer Valve PN 16 3-οδο Φλαντζωτό ways Full Bore PN16>DN50 Βελόνας 3000lbs Βιδωτός 2221 Needle Valve 3000lbs NPT - Full INOX Full INOX Body: Carbon steel A182 - Seats: PTFE + 15% GF - Seats & Seals: PTFE + 15% GF - Needle INOX Θερμοκρασία: -20 c +180 c - Θερμοκρασία: -30 c +180 c - Stem: PTFE + 15% GF - PN40<DN50, PN16>DN50 - Θερμοκρασία: -20 c +250 c - Δυνατότητα προσαρμογής κινητήρα 1/2 99,00 3/4 122, ,00 1 1/4 217,00 1 1/2 277, ,00 2 1/2" 560, , , ,00 1 1/4 900,00 1 1/ , ,00 2 1/2" 3.000, , ,00 1/4 36,00 3/8 36,00 1/2 36,00 3/4 56, ,00 Βελόνας 6000lbs Βιδωτός 2225 Needle Valve 6000lbs NPT Globe CL.800 Βιδωτός N Globe / Gate Valve CL. 800 NPT Globe CL.150 Φλαντζωτός A Globe / Gate Valve CL. 150 FLG - Full INOX (316) - Forged Steel ASTM A105N - Forged Steel ASTM A105N - Stem : PTFE - Seat: Stainless Steel Stellited - Seat: Stainless Steel Stellited - Θερμοκρασία: -54 c to +250 c - Gate: ASTM A182 F6A - Gate: ASTM A182 F6 1/4 80,00 3/8 80,00 1/2 80,00 3/4 115, ,00 1/2 48,00 3/4 55, ,00 1 1/4 96,00 1 1/2 125, ,00 1/2 68,00 3/4 75, ,00 1 1/4 138,00 1 1/2 185, ,00

42 ΒΑΝΟΕΙΔΗ / VALVES 2-Tεμ. Σφαιρικό Φλαντζώτο pc Full Bore Ball Valve PN 16 FLG - Body: GGG-40 Ductile Iron - Ball & Stem: AISI Seats: PTFE + 15% GF - Stem O ring: Viton - Max. press: 16 kg/cm² - Max. Temp: - 30 c C ΜΗΚΟΣ Length ISOTOP ΧΩΡΙΣ ΚΙΝΗΤΗΡΑ ΠΝΕΥΜ. ΜΟΝΗΣ ΕΝΕΡΓΕΙΑΣ ΠΝΕΥΜ. ΔΙΠΛΗΣ ΕΝΕΡΓΕΙΑΣ ΗΛΕΚΤΡΙΚΟΣ ΟΝ/ΟFF ΗΛΕΚΤΡΙΚΟΣ ΑΝΑΛΟΓΙΚΟΣ 1/ ,00 232,00 215,00 377,00 660,00 3/ ,00 244,00 227,00 389,00 672, ,00 319,00 253,00 506,00 768,00 1 1/ ,00 341,00 313,00 679,00 960,00 1 1/ ,00 375,00 347,00 786, , ,00 455,00 377,00 816, ,00 2 1/2" ,00 571,00 537, , , ,00 731,00 637, , , , ,00 886, , , , , , , , , , , , ,00 2-Tεμ. Σφαιρικό Φλαντζώτο pc Full Bore Ball Valve FLG - Full INOX Stem O ring: Viton - Flanges PN 40 < DN 50, PN 16 > DN 50 - Max. press: 40/16 bar - Max. Temp: - 30 c C - Fire Safe Design- Seats: PTFE + 15% GF ΜΗΚΟΣ Length ISOTOP ΧΩΡΙΣ ΚΙΝΗΤΗΡΑ ΠΝΕΥΜ. ΜΟΝΗΣ ΕΝΕΡΓΕΙΑΣ ΠΝΕΥΜ. ΔΙΠΛΗΣ ΕΝΕΡΓΕΙΑΣ ΗΛΕΚΤΡΙΚΟΣ ΟΝ/ΟFF ΗΛΕΚΤΡΙΚΟΣ ΑΝΑΛΟΓΙΚΟΣ 1/ ,00 280,00 263,00 425,00 708,00 3/ ,00 299,00 282,00 444,00 727, ,00 383,00 317,00 570,00 832,00 1 1/ ,00 466,00 438,00 804, ,00 1 1/ ,00 511,00 483,00 922, , ,00 641,00 563, , ,00 2 1/2" ,00 891,00 857, , , , , , , , , , , , , , , , , , , , , , ,00

43 ΒΑΝΟΕΙΔΗ / VALVES Σφαιρικοί Κρουνοί Χαλύβδινοι STAR LINE Σφαιρικοί κρουνοί χαλύβδινοι WAFER ADLER / RBR - PN 16 έως PN 100, ASME 150 έως 800 LBS - PN 16 & PN 40 - Body A105, Σφαίρα και άξονας ΙΝΟΧ Body A105, Σφαίρα και άξονας ΙΝΟΧ Στεγανοποιητικά RPTFE, GRAPHITE - Στεγανοποιητικά RPTFE, GRAPHITE - Κατάλληλοι για ατμό, νερό, υγραέριο (πιστοποιητικά fire - Κατάλληλοι για ατμό, νερό, υγραέριο (πιστοποιητικά safe), καύσιμα, χημικά, θερμό λάδι, κρυογενικες χρήσεις fire safe), καύσιμα, χημικά, θερμό λάδι ΦΛΑΤΖΩΤΟΙ ΒΙΔΩΤΟΙ-ΚΟΛΛΗΤΟΙ DN 08 82,00 DN 10 82,00 DN ,00 82,00 DN ,00 86,00 DN ,00 123,00 DN ,00 155,00 DN ,00 192,00 DN ,00 230,00 DN ,00 360,00 DN ,00 615,00 DN ,00 970,00 ADLER RBR DN ,00 63,00 DN ,00 77,00 DN ,00 84,00 DN ,00 105,00 DN ,00 137,00 DN ,00 165,00 DN ,00 305,00 DN ,00 389,00 DN ,00 625,00 *ΜΕ ΔΥΝΑΤΟΤΗΤΑ ΤΟΠΟΘΕΤΗΣΗΣ ΚΙΝΗΤΗΡΑ ΠΝΕΥΜΑΤΙΚΟΥ/ΗΛΕΚΤΡΙΚΟΥ* (Βλ. σελίδες ενεργοποιητών AIR TORQUE και J+J βάση του παρακάτω πίνακα) ΠΙΝΑΚΑΣ ΕΠΙΛΟΓΗΣ ΚΙΝΗΤΗΡΑ ΓΙΑ ΣΦΑΙΡΙΚΟΥΣ ΚΡΟΥΝΟΥΣ STAR LINE ΠΝΕΥΜΑΤΙΚΟΣ ΕΝΕΡΓΟΠΟΙΗΤΗΣ ΔΙΠΛΗΣ ΕΝΕΡΓΕΙΑΣ ΠΝΕΥΜΑΤΙΚΟΣ ΕΝΕΡΓΟΠΟΙΗΤΗΣ ΜΕ ΕΛΑΤΗΡΙΑ ΗΛΕΚΤΡΙΚΟΣ ΕΝΕΡΓΟΠΟΙΗΤΗΣ ON-OFF ΗΛΕΚΤΡΙΚΟΣ ΕΝΕΡΓΟΠΟΙΗΤΗΣ ΑΝΑΛΟΓΙΚΟΣ DN 15 ΑΤ50 ΑΤ 50 J3 H/L 20 J3 H/L 20 DN 20 ΑΤ 100 ΑΤ 100 J3 H/L 20 J3 H/L 20 DN 25 ΑΤ 100 ΑΤ 200 J3 H/L 35 J3 H/L 35 DN 32 ΑΤ 200 ΑΤ 200 J3 H/L 55 J3 H/L 55 DN 40 ΑΤ 200 ΑΤ 250 J3 H/L 85 J3 H/L 85 DN 50 ΑΤ 200 ΑΤ 300 J3 H/L 85 J3 H/L 85 DN 65 ΑΤ 250 ΑΤ 300 J3 H/L 140 J3 H/L 140 DN 80 ΑΤ 300 ΑΤ 350 J3 H/L 140 J3 H/L 140 DN 100 ΑΤ350 ΑΤ 400 J3 H/L 140+ J3 H/L 140+

44 ΒΑΝΟΕΙΔΗ / VALVES ΒΑΝΕΣ ΠΕΤΑΛΟΥΔΑΣ WAFER Wafer Butterfly Valves ABO S900 PN16 ΒΑΝΕΣ ΠΕΤΑΛΟΥΔΑΣ LUG LUG Butterfly Valves ABO S900 PN16 Body: GG 40.3, Disk: INOX 316 Με χειρολαβή Δυνατότητα προσαρμογής τιμονιού (Gearbox) Δυνατότητα προσαρμογής κινητήρων Body: GG 40.3, Disk: INOX 316 Με χειρολαβή Δυνατότητα προσαρμογής τιμονιού (Gearbox) Δυνατότητα προσαρμογής κινητήρων EPDM/NBR VITON DN 40 85,00 140,00 DN 50 87,00 167,00 DN 65 94,00 180,00 DN ,00 228,00 DN ,00 310,00 DN ,00 410,00 DN ,00 555,00 DN ,00 930,00 DN , ,00 DN , ,00 EPDM/NBR VITON DN 40 93,00 154,00 DN 50 95,00 183,00 DN ,00 198,00 DN ,00 250,00 DN ,00 341,00 DN ,00 451,00 DN ,00 610,00 DN , ,00 DN , ,00 DN , ,00 ΒΑΝΕΣ ΠΕΤΑΛΟΥΔΑΣ WAFER HIGH PERFORMANCE Double/Triple offset Butterfly Valves ABO 2E/3E Θερμοκρασίες μέχρι C Έδρα R-PTFE Bibre Glass Charged (Fire Safe) PN 10/16/25/40 Δυνατότητα προσαρμογής κινητήρα ΧΑΛΥΒΔΙΝΗ ΑΝΟΞΕΙΔΩΤΗ DN ,00 920,00 DN , ,00 DN , ,00 DN , ,00 DN , ,00 DN , ,00 DN , ,00 DN , ,00 DN , ,00 ΠΙΝΑΚΑΣ ΕΠΙΛΟΓΗΣ ΚΙΝΗΤΗΡΩΝ ΓΙΑ ΒΑΝΕΣ ΠΕΤΑΛΟΥΔΑΣ ΠΝΕΥΜΑΤΙΚΟΣ ΔΙΠΛΗΣ ΕΝΕΡΓΕΙΑΣ ΠΝΕΥΜΑΤΙΚΟΣ ΜΟΝΗΣ ΕΝΕΡΓΕΙΑΣ ΗΛΕΚΤΡΙΚ ΟΣ ON-OFF ΗΛΕΚΤΡΙΚΟΣ ΑΝΑΛΟΓΙΚΟΣ DN 40 ΑΤ 100 ΑΤ 100 J3 H/L 20 J3 H/L 20 DN 50 ΑΤ 100 ΑΤ 100 J3 H/L 20 J3 H/L 20 DN 65 ΑΤ 100 ΑΤ 200 J3 H/L 35 J3 H/L 35 DN 80 ΑΤ 200 ΑΤ 200 J3 H/L 35 J3 H/L 35 DN 100 ΑΤ 200 ΑΤ 250 J3 H/L 35 J3 H/L 35 DN 125 ΑΤ 250 ΑΤ 300 J3 H/L 55 J3 H/L 55 DN 150 ΑΤ 250 ΑΤ 300 J3 H/L 55 J3 H/L 55 DN 200 ΑΤ 300 ΑΤ 400 J3 H/L 85 J3 H/L 85 DN 250 ΑΤ 400 ΑΤ 500 J3 H/L 140 J3 H/L 140 DN 300 ΑΤ 500 ΑΤ 600 J3 H/L 140+ J3 H/L 140+ GEARBOX GENEBRE 5975 DN ,00 DN ,00 *ΜΕ ΔΥΝΑΤΟΤΗΤΑ ΤΟΠΟΘΕΤΗΣΗΣ ΚΙΝΗΤΗΡΑ ΠΝΕΥΜΑΤΙΚΟΥ/ΗΛΕΚΤΡΙΚΟΥ* (Βλ. σελίδες ενεργοποιητών AIR TORQUE και J+J βάση του παραπάνω πίνακα)

45 ΒΑΝΟΕΙΔΗ / VALVES Ηλεκτρομαγνητική Ατμού UNI-D Solenoid Valve Ηλεκτρομαγνητική Ατμού CEME Solenoid Valve Ηλεκτρομαγνητική Νερού PARKER Solenoid Valve - Βιδωτή - Βιδωτή - Βιδωτή - Εμβόλου - Μεμβράνης - Μεμβράνης - Ορειχάλκινες - Ορειχάλκινες - Ορειχάλκινες - 220V - 220V - 110/220VAC/24VAC/24VDC - Θερμοκρασία: +180 c - Θερμοκρασία: +175 c - Σε ηρεμία κλειστές (N.C.) - Πίεση: 10 bar - Πίεση: 8 bar - Σε ηρεμία ανοικτές (Ν.Ο.) 1/2 160,00 3/4 165, ,00 1 1/4 270,00 1 1/2 277, ,00 ΠΗΝΙΑ 45,00 3/8 115,00 1/2 115,00 3/4 206, ,00 N.C. N.O. 1/4 36,00 1/2 55,00 73,00 3/4 63,00 102, ,00 114,00 1 1/4 187,00 215,00 1 1/2 199,00 230, ,00 293,00 Βαλβίδες Εξισορρόπησης Δίοδες/Τρίοδες Βαλβίδες Θέρμανσης-Ψύξης Βιδωτή Φλαντζ. 3/4 80, ,00 1 1/4 99,00 1 1/2 120, ,00 2 1/2 390, , ,00 Περ/φικές ΟΝ-OFF PN 16 24V ΔΙΟΔΕΣ Έδρας ΟΝ- OFF 24V Περ/φικες Αναλογ. 24V Περ/φι κές ΟΝ- OFF PN 16 24V ΤΡΙΟΔΕΣ Έδρας Περ/φικές ΟΝ- Αναλογ. OFF 24V 24V 1/2 168,00 415,00 433,00 216,00 410,00 427,00 3/4 176,00 435,00 453,00 230,00 430,00 449, ,00 465,00 481,00 260,00 455,00 475,00 1 1/4 366,00 495,00 512,00 366,00 485,00 503,00 1 1/2 408,00 550,00 569,00 408,00 540,00 557, ,00 640,00 706,00 447,00 620,00 692,00
