ΑΠΟΔΥΤΗΡΙΟ-ΝΤΟΥΖ ΣΠΕΙΡΑ. Δίπλωμα ευρεσιτεχνίας (αριθμός διπλώματος ΟΒΙ )

Transcript

1 ΑΠΟΔΥΤΗΡΙΟ-ΝΤΟΥΖ ΣΠΕΙΡΑ Δίπλωμα ευρεσιτεχνίας (αριθμός διπλώματος ΟΒΙ )

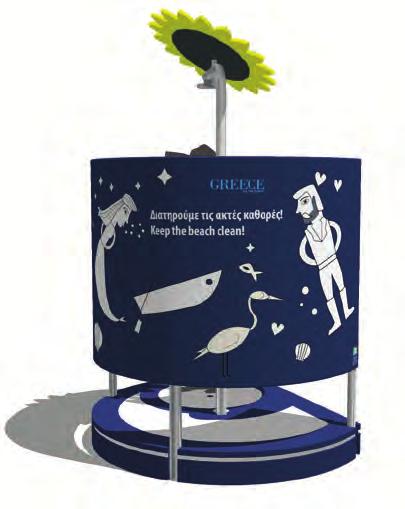

2 ΑΠΟΔΥΤΗΡΙΟ-ΝΤΟΥΖ ΣΠΕΙΡΑ Δίπλωμα ευρεσιτεχνίας (αριθμός διπλώματος ΟΒΙ ). Η εφεύρεση της ΑΑΕ αφορά προϊόν απαραίτητο για την εξυπηρέτηση των λουόμενων. Καλύπτει μάλιστα δύο βασικές ανάγκες των λουόμενων: αποδυτήριο και ντουζ. Το αποδυτήριο, βάση και σπείρα, κατασκευάζεται με τη μέθοδο της περιστροφικής χύτευσης, που το καθιστά στιβαρό και άτρωτο από περιβαλλοντικούς παράγοντες. Το ντουζ κατασκευάζεται από ανοξείδωτο ατσάλι AISI 304 και διαθέτει χρονοδιακόπτη για την οικονομία του νερού. Ο φωτισμός γίνεται με φωτοβολταϊκό σύστημα. Αποτελείται από τη σπείρα, στην οποία είναι ενσωματωμένη η βάση, και το ντουζ και το φωτοβολταϊκό φωτιστικό σύστημα. Είναι μη μόνιμη κατασκευή (μεταφερόμενη), όπως απαιτεί η νομοθεσία για τις ακτές. Είναι ανθεκτικό στον άνεμο, λόγω του σχήματος, του υλικού και του χαμηλού ύψους. Είναι ανθεκτικό σε βανδαλισμούς. Είναι λειτουργικό, δεν διαθέτει πόρτα, που συνήθως καταστρέφεται λόγω ανέμων και δεν μπορεί να χρησιμοποιηθεί για ανεπιθύμητες χρήσεις π.χ. WC. Δεν προκαλεί τραυματισμούς ή ακρωτηριασμούς, λόγω της απουσίας πόρτας. Διαθέτει μεγάλη εξωτερική και εσωτερική επιφάνεια για την τοποθέτηση περιβαλλοντικών μηνυμάτων και διαφημίσεων. Ενσωματώνεται σε κάθε περιβάλλοντα χώρο, λόγω του σχήματος, και μπορεί να δεχθεί περιβαλλοντικά μηνύματα και εικαστική παρέμβαση. 2

3 Διαφημιστικά οφέλη από την εμφάνιση σήματος ή σημάτων Μια εταιρεία που επιθυμεί να διαφημιστεί μέσω του συγκεκριμένου προϊόντος μπορεί να προσφέρει το προϊόν, μέσω χορηγίας, σε δήμο ή επιχείρηση καλύπτοντας έτσι πρωτεύουσες ανάγκες των λουόμενων και συνδέοντας το σήμα ή τα σήματά της με την κοινωνική προσφορά. Μια δημοτική επιχείρηση ή ιδιωτική εταιρεία, που θα συνεργαστεί με επαγγελματικούς συλλόγους, μπορεί, αφού αγοράσει το προϊόν, να έχει έσοδα από τη διαφήμιση άλλων εταιρειών. 1. Το σήμα ή τα σήματα εμφανίζονται σε χρηστική επιφάνεια. 2. Είναι ορατά από μακριά, λόγω της μεγάλης επιφάνειας. 3. Είναι ορατά από πολύ κόσμο και την καλοκαιρινή περίοδο, κατά την οποία οι περισσότεροι βρίσκονται στις ακτές, αλλά και κατά τη χειμερινή από χειμερινούς κολυμβητές, και όχι μόνο, καθώς αυξάνει ο αριθμός των επισκεπτών και κατά την περίοδο αυτή. 4. Μπορούν να ανανεωθούν εύκολα. 5. Μπορούν να συμβάλλουν στην αισθητική αναβάθμιση του τοπίου. 6. Έχουν χαμηλό κόστος συγκριτικά με άλλους τρόπους διαφήμισης. 7. Μπορούν να αποτελέσουν αντικείμενο διαγωνισμού (π.χ. προώθηση περιβαλλοντικών μηνυμάτων σε κοινωνικά δίκτυα μέσω φωτογράφισης). 3

4 4

5 5

6 6

7 7

8 8

9 9

10 10

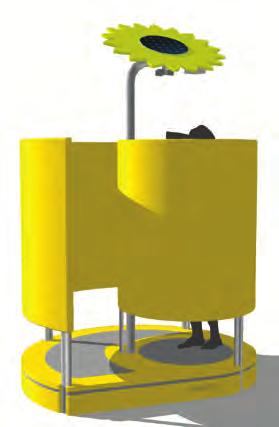

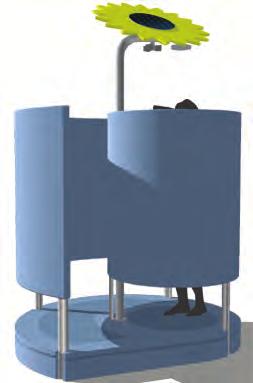

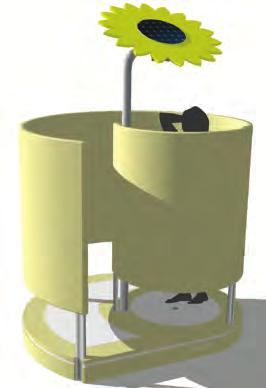

11 Χρώματα Βασικά: μπλε, κόκκινο, κίτρινο, πράσινο, γκρι σιέλ, μπεζ Υπάρχει δυνατότητα για εξατομικευμένη επιλογή. 11

12 Τεχνικά χαρακτηριστικά Τρόπος κατασκευής υλικά Το αποδυτήριο, βάση και σπείρα, κατασκευάζεται από γραμμικό πολυαιθυλένιο χαμηλής πυκνότητας (LLDPE) με τη μέθοδο της περιστροφικής χύτευσης, που το καθιστά στιβαρό και άτρωτο από περιβαλλοντικούς παράγοντες. Η σύνδεση βάσης και σπείρας γίνεται με 5 στύλους αλουμινίου. Παραδίδεται σε 3 μέρη, τη βάση και 2 ημικυκλικά τεμάχια που δημιουργούν τη σπείρα, που συναρμολογούνται εύκολα. Η επιφάνεια της βάσης καλύπτεται από αντιολισθητικό δάπεδο. Η βάση διαθέτει στεγανό χώρο, στον οποίο διοχετεύεται νερό για να αποκτήσει μεγαλύτερο βάρος και να είναι περισσότερο ανθεκτική στους ανέμους. Διαστάσεις Προφίλ σπείρας: 5cm Βάρος Βάρος σπείρας: 120 kg + δεξαμενή 400 lt = συνολικό βάρος 520 kg Προαιρετικά 1) Ντουζιέρα από ανοξείδωτο ατσάλι AISI 304 (made in Italy) με αυτόματο χρονοδιακόπτη. 2) Φωτοβολταϊκό σύστημα φωτισμού. 3) Βινύλιο για την εμφάνιση των σημάτων. Συσκευασία μεταφοράς σπείρας Ξύλινη παλέτα διαστάσεων 1.75 x 1.45 x 2.00 Y m και βάρους 150 kg 12

13 1200 mm 350 mm 13

14 950 mm 1630 mm 50 mm 1711 mm 55 mm 1406 mm mm περίμετρος σπείρας κέντρο: 4808 mm 14

15 Καμινάρη 14 Νέοι Επιβάτες Θεσσαλονίκη T F aae@aae.gr Website:
