UNI_ONE ΤΟ ΣΥΓΧΡΟΝΟ ΠΑΡΑΘΥΡΟ

Transcript

1 UNI_ONE ΤΟ ΣΥΓΧΡΟΝΟ ΠΑΡΑΘΥΡΟ GR ed. 01/2018

2 ΣΕ ΠΛΗΡΗ ΑΡΜΟΝΙΑ Το uni_one είναι ένα παράθυρο με τριπλή φύση: Αισθητική, φυσικότητα και τεχνολογία. Επιτέλους έχουμε ένα παράθυρο σε πλήρη αρμονία με το εσωτερικό και εξωτερικό design. Τα βασικά υλικά του uni_one είναι αυτά που συνιστούν και την ίδια του την ιδιομορφία, ιδιαίτερα το ξύλο με την αισθητική, την ζεστασιά και την ασφάλεια του. Η τεχνολογία του αλουμίνιου συμπληρώνει το uni_one μειώνοντας στο ελάχιστο την εξωτερική συντήρηση. Οι τρεις αυτές φύσεις, αρμονικά δεμένες μεταξύ τους, εξασφαλίζουν στο uni_one την τέλεια ισορροπία ανάμεσα σε εσένα και το σπίτι σου. ΣΕ ΑΡΜΟΝΙΑ ΜΕ ΤΟ ΠΕΡΙΒΑΛΛΟΝ Η αποδοχή ότι το περιβάλλον μας χρειάζεται προστασία, τόσο για την δική μας όσο και για τις επόμενες γενεές, επιβάλει ηθικές επιλογές για μείωση της κατανάλωσης ενέργειας και χρήση των ανανεώσιμων φυσικών πόρων. Τα παράθυρα Uni_one συνάδουν πλήρως με τα κριτήρια αυτά και βοηθούν στην μείωση του αποτυπώματος του άνθρακα. Tο ξύλο προέρχεται από ανανεώσιμες και ελεγχόμενες δασικές εκτάσεις και παράγεται με υψηλή τεχνολογία που μας δίνει μεγάλες επιδόσεις για μακροζωία και αντοχή του παραθύρου. Το αλουμίνιο είναι υλικό που ανακυκλώνεται ξανά και ξανά. Λόγω των δύο αυτών υλικών μαζί, το παράθυρο uni_one μας δίνει τις υψηλές τιμές θερμικής και ηχομονωτικής διαπερατότητας. 3

3 ΥΛΙΚΑ Η ΔΡΥΣ - Ένα υπέροχο και σκληρό ξύλο, η πρώτη επιλογή στην εσωτερική επίπλωση και το ντεκόρ. Συχνά αποκαλούμενο το ευγενές ξύλο διατίθεται σε πολλές αποχρώσεις ανάλογα με τον εσωτερικό χώρο και τον διαθέσιμο προϋπολογισμό. ΤΟ ΠΕΥΚΟ - Ξύλο μαλακό, με μεγάλη ποσότητα αέρα στο εσωτερικό του, που το καθιστά ιδανικό για υψηλές επιδόσεις θερμικής και ακουστικής μόνωσης. ΤΟ ΑΛΟΥΜΙΝΙΟ - Η αντοχή του στις ατμοσφαιρικές συνθήκες το καθιστά μια τελειά ασπίδα προστασίας του ξύλινου παραθύρου μειώνοντας ταυτόχρονα την ανάγκη συντήρησης. Η δυνατότητα επιλογής ανάμεσα στα αμέτρητα χρώματα και τις υφές το δένουν εύκολα με το αρχιτεκτονικό στυλ του σπιτιού μας. ΕΝΕΡΓΕΙΑΚΗ ΑΠΟΔΟΣΗ ΚΑΙ ΟΜΟΡΦΟ ΠΕΡΙΒΑΛΛΟΝ Το παράθυρο uni_one έχει κατασκευασθεί με στόχο τον υψηλό δεικτη θερμομόνωσης και την καλυτέρευση του περιβάλλοντος διαβίωσης. Οι επιδόσεις αυτές, όπως πιστοποιούνται από τις δοκιμές σημαντικών ανεξάρτητων Ινστιτούτων, δίνουν στο σύστημα uni_one υψηλά επίπεδα θερμομόνωσης ανεξάρτητα από τον τύπο και την κατασκευη. ΟΙ ΕΠΙΔΟΣΕΙΣ: Διαπερατότητα στον αέρα: κατηγορία 4 (μεγίστη δυνατή) ΤΙ ΣΗΜΑΙΝΕΙ? Με αέρα στα 115 km/ωρα δεν δημιουργούνται ρεύματα μέσα στο σπίτι, υπάρχει λιγότερη σκόνη, οι κουρτίνες είναι πιο καθαρές, και οσμές, σκόνες και καπνοί δεν εισέρχονται στον χώρο μας καθιστώντας τον πιο άνετο και ενεργειακά και ακουστικά πιο αποδοτικό. Διαπερατότητα στο νερό: Mέθοδος A - κατηγορία E 1050 (πολύ πάνω από την μέγιστη δυνατή) ΤΙ ΣΗΜΑΙΝΕΙ? Καμμιά είσοδος νερού όταν το τζάμι είναι τελείως βρεγμένο και ο αέρας φυσά με 149km/ώρα. Αντοχή στον άνεμο: Κατηγορία 5 C (κατηγορία μεγίστη δυνατή) ΤΙ ΣΗΜΑΙΝΕΙ? Μεγάλη αντοχή, ελάχιστη παραμόρφωση ακόμα και σε υψηλές πιέσεις, ιδανικό κράτημα, καμμιά ζημιά στα σημεία κλειδώματος, κανένα απότομο και αθέλητο άνοιγμα του παραθύρου, ασφάλεια για τους κατοίκους. Εξοικονόμηση ενέργειας: τιμές θερμικής διαπερατότητας από 0,8 W/m²K μέχρι και 1,2 W/m²K με τζάμι ενεργειακό. ΤΙ ΣΗΜΑΙΝΕΙ? Διπλή ή τριπλή υάλωση αποτελούμενη από φύλλα χαμηλών εκπομπών (Low-E) σε συνδυασμό με αέριο Argon ανάμεσα τους και ραβδώσεις warm-edge, μας δίνουν υψηλές επιδόσεις εξασφαλίζοντας συνθηκες ιδανικες μέσα στον χώρο κάτω από όλες τις κλιματικές συνθήκες μειώνοντας ταυτόχρονα την απώλεια θερμότητας. Κάτι αντίστοιχο συμβαίνει και από έξω προς τα μέσα κατά τους καλοκαιρινούς μήνες. Μείωση θορύβου: ηχομόνωση μέχρι και 49 dbr. Εάν ζητηθεί, η υάλωση μπορεί να φέρει επικάλυψη από διάφανα στρώματα πλαστικού, όπου ο εναλλασσόμενος συνδυασμός τζαμιού/πλαστικού μας δίδει υψηλές τιμές ηχομόνωσης. 5

4 Aυτά που βλέπετε δεν είναι λεπτομέρειες της επίπλωσης: είναι οι χρωματισμοί του uni_one! Χάρη στους χρωματισμούς αυτούς μπορείτε να ενσωματώσετε το παράθυρο στον εσωτερικό σας χώρο. Η ΕΚΦΡΑΣΗ ΤΟΥ ΔΙΚΟΥ ΣΟΥ DESIGN Η τελειότητα των γραμμών και η αισθητική των φυσικών υλικών δίνουν μια διαφορετική διάσταση στον σχεδιασμο του εσωτερικού χώρου. Το Uni_one συμπληρώνει το εσωτερικό design: για αυτόν που δεν αφήνει τίποτε στην τύχη και που ζητά την τελειότητα στις λεπτομέρειες. Φαντάσου την αρμονία σε έναν χώρο όπου τα παράθυρα, οι πόρτες και η επίπλωση θα έχουν την ίδια ομοιομορφία. Ενωση με γωνία 45 Η ένωση με γωνια 45ο συμπληρώνεται με ένα γωνιακό ένθετο σε διάφορα χρώματα που συνδυάζονται με τα χρώματα του πόμολου. Ενωση με γωνία 90 Η ενωση με γωνια σε 90ο ακολουθεί την παραδοσιακή γωνιά του ξύλινου παραθύρου κρατώντας τις αυστηρές γραμμές και την αγνότητα του συγχρόνου design. 7

5 SILK ΤΑ ΧΡΩΜΑΤΑ: ΣΥΝΑΙΣΘΗΜΑ ΚΑΙ ΑΙΣΘΗΣΕΙΣ όπως και τα δακτυλικά μας αποτυπώματα έτσι και οι χρωματισμοί του uni_one είναι μοναδικοί. Μια ισορροπημένη απτή και αισθητική εμπειρία δίνει αξία στο κάθε κομάτι αναβαθμίζοντας τα δομικά του στοιχεία, δίνοντας έμφαση στην αρχοντιά και την ομορφιά του ξύλου Τα χρώματα στο έντυπο αυτό είναι καθαρά ενδεικτικά. 9

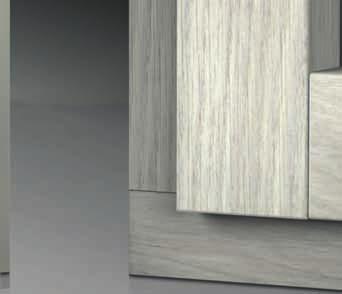

6 Επένδυση Silk SILK κολλα πολυουρεθανης Προφίλ από ξύλο πεύκο τρικολλητό διαρθρωτική αμφίπλευρη αυτοκόλλητη ταινία Προφίλ από πεύκο τρικολλητό με πολύ ανθεκτική επένδυση ΠΡΟΦΙΛ ΜΕ ΕΠΕΝΔΥΣΗ Silk - Είναι ένας τελευταίας γενιάς τρόπος επένδυσης μίας στρώσης με συγχρονισμένους κόκκους. - Είναι ένας πολύτιμος τρόπος επένδυσης που χρησιμοποιείται σε σύγχρονους εσωτερικούς χώρους. - Προσδίδει αξία στο παράθυρο και ενσωματώνεται τέλεια στην επίπλωση και τις πόρτες του σπιτιού. - Είναι πολύ ανθεκτικό σε τριβές, ξυσίματα και λεκέδες, διατηρεί δε τα χρώματα αναλλοίωτα ακομα και μετά από την έκθεση στον ήλιο. Καινοτομία Παράδοση Ισχυρό επενδυτικό υλικό Υγρή βαφή Ομοιομορφία στο χρώμα L INTERNO Συνοχή στο πάχος Αντοχή στην τριβή και στις γρατζουνιές Στεγανότητα Αντοχή στους λεκέδες Καμμιά αλλοίωση στο χρώμα όταν εκτίθεται στον ήλιο ΠΕΥΚΟ ΤΡΙΚΟΛΛΗΤΟ Λόγω των τεχνικών του χαρακτηριστικών και της σταθερότητας, το πεύκο είναι ιδανικό για πόρτες και παράθυρα. Χαρακτηρίζεται από την ευκολία στην επεξεργασία και την ανθεκτικότητα του. Το πεύκο είναι ένα μαλακό ξύλο που περιέχει πολύ αέρα μέσα του και έτσι έχει μεγαλύτερη αποδοτικότητα στην θερμομόνωση και ηχομόνωση. Το ξυλο προέρχεται από ανανεώσιμες πηγές με ελεγχόμενη αναδάσωση και παράγεται με την τεχνολογία του τρικολλητού. 11

7 ΤΟ ΕΣΩΤΕΡΙΚΟ ΠΡΟΦΙΛ TECΗNO-ΔΡΥΣ Τα προφίλ Techno-Δρυς κατασκευάζονται με ένα καινοτόμο σύστημα finger joint (σύνδεση σε χτένι) που δημιουργεί την χαρακτηριστική εικόνα του παρκέ χάρη στην σύνδεση πολλών προσεκτικά επιλεγμένων κομματιών. Αυτού του είδους η τρικολλητή σύνδεση είναι εξαιρετικά σταθερή και ενδείκνυται για μεγάλα ανοίγματα μιά που εξουδετερώνονται οι εντάσεις του φυσικού μασίφ ξύλου. ΠΑΡΑΘΥΡΑ ΜΕ ΠΑΛΑΙΩΣΗ TECHNO-ΔΡΥΣ Η τεχνική της παλαίωσης που εφαρμόζεται στα παράθυρα τύπου Techno ενισχύει την ομορφιά του ξύλου και του δίνει την αίσθηση της παλιάς βελανιδιάς, διαδικασία απαραίτητη όταν στόχος μας είναι να δημιουργήσουμε μια ατμόσφαιρα ζεστασιάς και παλιάς εποχής. Η διαδικασία παλαίωσης γίνεται με ειδικές σκληρές βούρτσες που αφαιρούν το μαλακό ξύλο ανάμεσα από τους σκληρούς κόκκους της δρυός δίνοντας βάθος και χαρακτήρα. Στα έπιπλα αυτό το ειδος κατασκευής με βιομηχανική ξυλεία είναι πολύτιμο και χρησιμοποιείται σε επιφάνειες, πάγκους κουζίνας, σκάλες και δάπεδα

8 ΤΟ ΑΛΟΥΜΙΝΙΟ ΤΟ ΕΞΩΤΕΡΙΚΟ Λόγω της υψηλής ποιότητας εργοστασιακής προστασίας με το σύστημα βαφής με πούδρα, το εξωτερικό αλουμίνιο στα παράθυρα uni_one χρειάζεται ελάχιστη συντήρηση και παρέχει εξαιρετική προστασία από το νερο της βροχής, την θαλασσινή αύρα και τους ατμοσφαιρικούς ρύπους επιτρέποντας τον αρχιτέκτονα να εκφρασθεί ελεύθερα με νέα σχήματα και χρώματα. Η βαφή γίνεται μετά την συγκόλληση, εξασφαλίζοντας ερμητικά σφραγισμένες γωνίες προστατευμένες από το χρώμα και βελτιώνουν την αισθητική του τελικού προϊόντος. Η διαδικασία βαφης του αλουμινίου uni_one γίνεται ως εξής: - Προετοιμασία σε βούτα σε κλειστό κύκλωμα με υλικά χωρίς χρώμιο. - βαφή με πούδρα με πολυμερισμό εν θερμώ. Η διαδικασία βαφής γίνεται σύμφωνα με τα Ευρωπαϊκά πρότυπα Qualicoat. ΤΑ ΠΛΕΟΝΕΚΤΗΜΑΤΑ ΤΗΣ ΔΙΑΡΘΡΩΤΙΚΗΣ ΚΟΛΛΗΣΗΣ ΤΟΥ ΞΥΛΟΥ ΜΕ ΤΟ ΤΖΑΜΙ Ολα τα μοντέλα uni_one κατασκευάζονται με την τεχνολογία της διαρθρωτικής κόλλησης του ξύλου στο τζάμι. Το ξύλο κολλά στο τζάμι με μία αμφίπλευρη αυτοκόλλητη ταινία πάνω στην μπάρα του προφίλ. Η ταινία αυτή, που χρησιμεύει και για την κόλληση των τζαμιών πάνω στα υαλοπετάσματα ξύλου-αλουμίνιου, ενώνει τα δυο υλικά κατά τρόπο οριστικό και αμετάκλητο. Το τζάμι έτσι κολλημένο πάνω στο ξύλο καθιστά το παράθυρο σταθερό και αμεταβλητο σε κάθε πρόκληση και επιτρέπει την κατασκευή μεγάλων και φωτεινών ανοιγμάτων. Στα παραδοσιακά παράθυρα, η ψηφίδωση του τζαμιού δημιουργεί πιέσεις σε ορισμένα σημεία συγκεντρώνοντας τις δυνάμεις πάνω στην πλάκα. Η διαρθρωτική όμως κόλληση του τζαμιού πάνω στο ξύλο διανέμει τα φορτία με τρόπο γραμμικό, εξουδετερώνει τα σημεία τριβής πάνω στις πλάκες και αποτρέπει την παραμόρφωση του τζαμιού. Η διαρθρωτική κόλληση επίσης βελτιώνει την θερμική και ακουστική μόνωση και προσδίδει ενισχυμένη αντικλεπτικη προστασία, υψηλή ασφάλεια και λειτουργικότητα καθ ολη την διάρκεια της ζωής του παραθύρου. ΤΑ ΧΡΩΜΑΤΑ ΤΟΥ ΑΛΟΥΜΙΝΙΟΥ Το δειγματολόγιο των χρωμάτων βρίσκεται σε ένα όμορφο κουτί που περιλαμβάνει: ΧΡΩΜΑΤΑ RAL OXIPULVER - OΞΕΙΔΩΜΕΝΑ ΧΡΩΜΑΤΑ ΞΥΛΟΥ κ ΜΕΤΑΛΛΟΥ ΧΡΩΜΑΤΑ ΕΙΔΙΚΑ Τα πλαίσια αλουμινίου κατασκευάζονται με την τεχνολογία της συγκόλλησης στις γωνίες, σύστημα που εξασφαλίζει την μεγιστη συγκράτηση και αντοχή. Το σύστημα σύνδεσης με πρεσσαριστές γωνίες αλουμίνιου χρησιμοποιειται στα πλαίσια με χρωματισμούς οξείδωσης η σε αυτά με χρωματισμό ξύλου και μετάλλου. ΣΥΝΔΕΣΗ ΤΟΥ ΞΥΛΟΥ ΜΕ CLIPS Τα πλαίσια του αλουμινίου συνδέονται με το ξύλο με πλαστικά κουμπωτά clips. Τα clips έρχονται σε ζεύγη, γυρίζοντας τα αντίθετα με ένα κλειδί μπορούμε να λύσουμε το παράθυρο. 15

9 Η ΣΥΛΛΟΓΗ STANDARD SMART DROP COMPLANARE FLAT TERMOSCUDO SLIM HS_SLIM

10 UNI_ONE STANDARD Uw=1,2 W/(m²K) UNI_ONE SMART Uw=1,2 W/(m²K) Υλικό Ξύλο-Aλουμίνιο Υλικό Ξύλο-Aλουμίνιο Θερμομόνωση Uw= 1,2 W(m²K) Θερμομόνωση Uw= 1,2 W(m²K) Ηχομόνωση μεχρι τα 41 Rw (db) Ηχομόνωση μεχρι τα 41 Rw (db) Υποδοχή υποδοχή για διπλό τζάμι.28/32 mm Υποδοχή υποδοχή για διπλό τζάμι.28 mm Μηχανισμοί ασφαλεί ας ναι Μηχανισμοί ασφαλείας ναι Διαστάσει ς σε χιλ. Διαστάσει ς σε χιλ. Π ά χο ς φ ύ λλ ο υ 83,5 x 70 mm Π ά χο ς φ ύ λλ ο υ 83,5 x 70 mm Πάχος κάσας 77,5 x 73 mm Πάχος κάσας 77,5 x 73 mm Διατομή όψης φύλλου+κ 106 mm Διατομή όψης φύλλου+κ 106 mm Διατομή όψης των δύο φύλλων 116 mm Διατομή όψης των δύο φύλλων 116 mm Ο δείκτης ηχομόνωσης έχει υπολογισθεί σύμφωνα με την Οδηγία UNI EN 10077/1-2007, UNI EN 10077/2-2012, UNI EN , EN ISO ΠxΥ (1230x1480χιλ παράθυρο μονόφυλλο) Ξύλο μαλακό: Uf=1,2 W(m²K) Ξύλο σκληρό: Uf=1,5 W(m²K) Ο δείκτης ηχομόνωσης έχει υπολογισθεί για παράθυρο δίφυλλο ΠxΥ (1500x1500χιλ) Ο δείκτης ηχομόνωσης έχει υπολογισθεί σύμφωνα με την Οδηγία UNI EN 10077/1-2007, UNI EN 10077/2-2012, UNI EN , EN ISO ΠxΥ (1230x1480χιλ παράθυρο μονόφυλλο) Ξύλο μαλακό: Uf=1,2 W(m²K) Ξύλο σκληρό: Uf=1,5 W(m²K) Ο δείκτης ηχομόνωσης έχει υπολογισθεί για παράθυρο δίφυλλο ΠxΥ (1500x1500χιλ) Ξύλο μαλακό (SOFT WOOD) Uf=1,2 W(m²K) Ξύλο σκληρό (HARD WOOD) Uf=1,5 W(m²K) 0,04 W/mK 0,04 W/mK 1,0 W/m²K Uw = 1,2 W/m²K Uw = 1,2 W/m²K 1,0 W/m²K Uw = 1,2 W/m²K Uw = 1,3 W/m²K 1,1 W/m²K Uw = 1,2 W/m²K Uw = 1,3 W/m²K 1,1 W/m²K Uw = 1,3 W/m²K Uw = 1,4 W/m²K 1,2 W/m²K Uw = 1,3 W/m²K Uw = 1,4 W/m²K 1,2 W/m²K Uw = 1,4 W/m²K Uw = 1,4 W/m²K 1,3 W/m²K Uw = 1,4 W/m²K Uw = 1,4 W/m²K 1,3 W/m²K Uw = 1,5 W/m²K Uw = 1,5 W/m²K 1,4 W/m²K Uw = 1,4 W/m²K Uw = 1,5 W/m²K 1,4 W/m²K Uw = 1,5 W/m²K Uw = 1,6 W/m²K 1,5 W/m²K Uw = 1,5 W/m²K Uw = 1,6 W/m²K 1,5 W/m²K Uw = 1,6 W/m²K Uw = 1,7 W/m²K 1,6 W/m²K Uw = 1,6 W/m²K Uw = 1,6 W/m²K 1,6 W/m²K Uw = 1,7 W/m²K Uw = 1,7 W/m²K 1,7 W/m²K Uw = 1,7 W/m²K Uw = 1,7 W/m²K 1,7 W/m²K Uw = 1,7 W/m²K Uw = 1,8 W/m²K 1,8 W/m²K Uw = 1,7 W/m²K Uw = 1,8 W/m²K 1,8 W/m²K Uw = 1,8 W/m²K Uw = 1,9 W/m²K Ξύλο μαλακό (SOFT WOOD) Uf=1,2 W(m²K) Ξύλο σκληρό (HARD WOOD) Uf=1,5 W(m²K) 0,04 W/mK 0,04 W/mK 1,0 W/m²K Uw = 1,2 W/m²K Uw = 1,2 W/m²K 1,0 W/m²K Uw = 1,2 W/m²K Uw = 1,3 W/m²K 1,1 W/m²K Uw = 1,2 W/m²K Uw = 1,3 W/m²K 1,1 W/m²K Uw = 1,3 W/m²K Uw = 1,4 W/m²K 1,2 W/m²K Uw = 1,3 W/m²K Uw = 1,4 W/m²K 1,2 W/m²K Uw = 1,4 W/m²K Uw = 1,4 W/m²K 1,3 W/m²K Uw = 1,4 W/m²K Uw = 1,4 W/m²K 1,3 W/m²K Uw = 1,5 W/m²K Uw = 1,5 W/m²K 1,4 W/m²K Uw = 1,4 W/m²K Uw = 1,5 W/m²K 1,4 W/m²K Uw = 1,5 W/m²K Uw = 1,6 W/m²K 1,5 W/m²K Uw = 1,5 W/m²K Uw = 1,6 W/m²K 1,5 W/m²K Uw = 1,6 W/m²K Uw = 1,7 W/m²K 1,6 W/m²K Uw = 1,6 W/m²K Uw = 1,6 W/m²K 1,6 W/m²K Uw = 1,7 W/m²K Uw = 1,7 W/m²K 1,7 W/m²K Uw = 1,7 W/m²K Uw = 1,7 W/m²K 1,7 W/m²K Uw = 1,7 W/m²K Uw = 1,8 W/m²K 1,8 W/m²K Uw = 1,7 W/m²K Uw = 1,8 W/m²K 1,8 W/m²K Uw = 1,8 W/m²K Uw = 1,9 W/m²K

11 UNI_ONE DROP Uw=1,2 W/(m²K) UNI_ONE COMPLANARE Uw=0,8 W/(m²K) Υλικό Ξύλο-Aλουμίνιο Υλικό Ξύλο-Aλουμίνιο Θερμομόνωση Uw= 1,2 W(m²K) Θερμομόνωση Uw= 0,8 W(m²K) Ηχομόνωση μεχρι τα 41 Rw (db) Ηχομόνωση μεχρι τα 43 Rw (db) Υποδοχή υποδοχή για διπλό τζάμι.28 mm Υποδοχή υποδοχή για διπλό τζάμι.44 mm Μηχανισμοί ασφαλεί ας ναι Μηχανισμοί ασφαλεί ας ναι Διαστάσει ς σε χιλ. Διαστάσει ς σε χιλ. Π ά χο ς φ ύ λλ ο υ 83,5 x 70 mm Π ά χο ς φ ύ λλ ο υ 98,5 x 70 mm Πάχος κάσας 77,5 x 73 mm Πάχος κάσας 77,5 x 72,5 mm Διατομή όψης φύλλου+κ 106 mm Διατομή όψης φύλλου+κ 106 mm Διατομή όψης των δύο φύλλων 116 mm Διατομή όψης των δύο φύλλων 116 mm Ο δείκτης ηχομόνωσης έχει υπολογισθεί σύμφωνα με την Οδηγία UNI EN 10077/1-2007, UNI EN 10077/2-2012, UNI EN , EN ISO ΠxΥ (1230x1480χιλ παράθυρο μονόφυλλο) Ξύλο μαλακό: Uf=1,2 W(m²K) Ξύλο σκληρό: Uf=1,5 W(m²K) Ο δείκτης ηχομόνωσης έχει υπολογισθεί για παράθυρο δίφυλλο ΠxΥ (1500x1500χιλ) Ο δείκτης ηχομόνωσης έχει υπολογισθεί σύμφωνα με την Οδηγία UNI EN 10077/1-2007, UNI EN 10077/2-2012, UNI EN , EN ISO ΠxΥ (1230x1480χιλ παράθυρο μονόφυλλο) Ξύλο μαλακό: Uf=1,3 W(m²K) Ξύλο σκληρό: Uf=1,5 W(m²K) Ο δείκτης ηχομόνωσης έχει υπολογισθεί για παράθυρο δίφυλλο ΠxΥ (1500x1500χιλ) Ξύλο μαλακό (SOFT WOOD) Uf=1,2 W(m²K) Ξύλο σκληρό (HARD WOOD) Uf=1,5 W(m²K) 0,04 W/mK 0,04 W/mK 0,04 W/mK 0,04 W/mK 1,0 W/m²K Uw = 1,2 W/m²K Uw = 1,2 W/m²K 1,0 W/m²K Uw = 1,2 W/m²K Uw = 1,3 W/m²K 0,5 W/m²K Uw = 0,8 W/m²K Uw = 0,9 W/m²K 0,5 W/m²K Uw = 0,8 W/m²K Uw = 0,9 W/m²K 1,1 W/m²K Uw = 1,2 W/m²K Uw = 1,3 W/m²K 1,1 W/m²K Uw = 1,3 W/m²K Uw = 1,4 W/m²K 0,6 W/m²K Uw = 0,9 W/m²K Uw = 1,0 W/m²K 0,6 W/m²K Uw = 1,0 W/m²K Uw = 1,0 W/m²K 1,2 W/m²K Uw = 1,3 W/m²K Uw = 1,4 W/m²K 1,2 W/m²K Uw = 1,4 W/m²K Uw = 1,4 W/m²K 0,7 W/m²K Uw = 1,0 W/m²K Uw = 1,0 W/m²K 0,7 W/m²K Uw = 1,0 W/m²K Uw = 1,1 W/m²K 1,3 W/m²K Uw = 1,4 W/m²K Uw = 1,4 W/m²K 1,3 W/m²K Uw = 1,5 W/m²K Uw = 1,5 W/m²K 0,8 W/m²K Uw = 1,0 W/m²K Uw = 1,1 W/m²K 0,8 W/m²K Uw = 1,1 W/m²K Uw = 1,2 W/m²K 1,4 W/m²K Uw = 1,4 W/m²K Uw = 1,5 W/m²K 1,4 W/m²K Uw = 1,5 W/m²K Uw = 1,6 W/m²K 0,9 W/m²K Uw = 1,1 W/m²K Uw = 1,2 W/m²K 0,9 W/m²K Uw = 1,2 W/m²K Uw = 1,2 W/m²K 1,5 W/m²K Uw = 1,5 W/m²K Uw = 1,6 W/m²K 1,5 W/m²K Uw = 1,6 W/m²K Uw = 1,7 W/m²K 1,0 W/m²K Uw = 1,2 W/m²K Uw = 1,2 W/m²K 1,0 W/m²K Uw = 1,2 W/m²K Uw = 1,3 W/m²K 1,6 W/m²K Uw = 1,6 W/m²K Uw = 1,6 W/m²K 1,6 W/m²K Uw = 1,7 W/m²K Uw = 1,7 W/m²K 1,1 W/m²K Uw = 1,3 W/m²K Uw = 1,3 W/m²K 1,1 W/m²K Uw = 1,3 W/m²K Uw = 1,4 W/m²K 1,7 W/m²K Uw = 1,7 W/m²K Uw = 1,7 W/m²K 1,7 W/m²K Uw = 1,7 W/m²K Uw = 1,8 W/m²K 1,2 W/m²K Uw = 1,3 W/m²K Uw = 1,4 W/m²K 1,2 W/m²K Uw = 1,4 W/m²K Uw = 1,4 W/m²K 1,8 W/m²K Uw = 1,7 W/m²K Uw = 1,8 W/m²K 1,8 W/m²K Uw = 1,8 W/m²K Uw = 1,9 W/m²K 1,3 W/m²K Uw = 1,4 W/m²K Uw = 1,5 W/m²K 1,3 W/m²K Uw = 1,5 W/m²K Uw = 1,5 W/m²K Ξύλο μαλακό (SOFT WOOD) Uf=1,3 W(m²K) Ξύλο σκληρό (HARD WOOD) Uf=1,5 W(m²K)

12 UNI_ONE FLAT Uw=0,8 W/(m²K) UNI_ONE TERMOSCUDO Uw=0,7 W/(m²K) Υλικό Θερμομόνωση Ηχομόνωση Υποδοχή Μηχανισμοί ασφαλεί ας Διαστάσει ς σε χιλ. Π ά χο ς φ ύ λλ ο υ Πάχος κάσας Διατομή όψης φύλλου+κ Διατομή όψης των δύο φύλλων Uw= 0,8 W(m²K) μεχρι τα 43 Rw (db) υποδοχή για διπλό τζάμι.50 mm ναι Ο δείκτης ηχομόνωσης έχει υπολογισθεί σύμφωνα με την Οδηγία UNI EN 10077/1-2007, UNI EN 10077/2-2012, UNI EN , EN ISO ΠxΥ (1230x1480χιλ παράθυρο μονόφυλλο) Ξύλο μαλακό: Uf=1,3 W(m²K) Ξύλο σκληρό: Uf=1,5 W(m²K) Ξύλο-Aλουμίνιο Ο δείκτης ηχομόνωσης έχει υπολογισθεί για παράθυρο δίφυλλο ΠxΥ (1500x1500χιλ) Θερμομόνωση Θερμομόνωση Πιστοποιημένο PHI Ηχομόνωση Υποδοχή Μηχανισμοί ασφαλείας Διαστάσει ς σε χιλ. Uw= 0,7 W(m²K) Uw= 0,95 W(m²K) μεχρι τα 43 Rw (db) υποδοχή για διπλό τζάμι.52/54 mm ναι 98,5 x 70 mm Π ά χο ς φ ύ λλ ο υ 111 x 70 mm 77,5 x 72,5 mm Πάχος κάσας 108,5 x 73 mm 106 mm Διατομή όψης φύλλου+κ 106 mm 116 mm Διατομή όψης των δύο φύλλων 145 mm Υλικό Ο δείκτης ηχομόνωσης έχει υπολογισθεί σύμφωνα με την Οδηγία UNI EN 10077/1-2007, UNI EN 10077/2-2012, UNI EN , EN ISO ΠxΥ (1230x1480χιλ παράθυρο μονόφυλλο) Ξύλο μαλακό: Uf=0,82 W(m²K) Ξύλο σκληρό: Uf=0,95 W(m²K) Ξύλο-Aλουμίνιο Ο δείκτης ηχομόνωσης έχει υπολογισθεί για παράθυρο δίφυλλο ΠxΥ (1500x1500χιλ) Ξύλο μαλακό (SOFT WOOD) Uf=1,3 W(m²K) Ξύλο σκληρό (HARD WOOD) Uf=1,5 W(m²K) Ξύλο μαλακό (SOFT WOOD) Uf=0,82 W(m²K) Ξύλο σκληρό (HARD WOOD) Uf=0,95 W(m²K) 0,04 W/mK 0,04 W/mK 0,04 W/mK 0,04 W/mK 0,5 W/m²K Uw = 0,8 W/m²K Uw = 0,9 W/m²K 0,5 W/m²K Uw = 0,9 W/m²K Uw = 0,9 W/m²K 0,5 W/m²K Uw = 0,7 W/m²K Uw = 0,7 W/m²K 0,5 W/m²K Uw = 0,7 W/m²K Uw = 0,8 W/m²K 0,6 W/m²K Uw = 0,9 W/m²K Uw = 1,0 W/m²K 0,6 W/m²K Uw = 1,0 W/m²K Uw = 1,0 W/m²K 0,6 W/m²K Uw = 0,8 W/m²K Uw = 0,8 W/m²K 0,6 W/m²K Uw = 0,8 W/m²K Uw = 0,9 W/m²K 0,7 W/m²K Uw = 1,0 W/m²K Uw = 1,0 W/m²K 0,7 W/m²K Uw = 1,0 W/m²K Uw = 1,1 W/m²K 0,7 W/m²K Uw = 0,8 W/m²K Uw = 0,9 W/m²K 0,7 W/m²K Uw = 0,9 W/m²K Uw = 0,9 W/m²K 0,8 W/m²K Uw = 1,0 W/m²K Uw = 1,1 W/m²K 0,8 W/m²K Uw = 1,1 W/m²K Uw = 1,2 W/m²K 0,8 W/m²K Uw = 0,9 W/m²K Uw = 1,0 W/m²K 0,8 W/m²K Uw = 0,9 W/m²K Uw = 1,0 W/m²K 0,9 W/m²K Uw = 1,1 W/m²K Uw = 1,2 W/m²K 0,9 W/m²K Uw = 1,2 W/m²K Uw = 1,2 W/m²K 0,9 W/m²K Uw = 1,0 W/m²K Uw = 1,0 W/m²K 0,9 W/m²K Uw = 1,0 W/m²K Uw = 1,1 W/m²K 1,0 W/m²K Uw = 1,2 W/m²K Uw = 1,2 W/m²K 1,0 W/m²K Uw = 1,2 W/m²K Uw = 1,3 W/m²K 1,0 W/m²K Uw = 1,0 W/m²K Uw = 1,1 W/m²K 1,0 W/m²K Uw = 1,1 W/m²K Uw = 1,1 W/m²K 1,1 W/m²K Uw = 1,3 W/m²K Uw = 1,3 W/m²K 1,1 W/m²K Uw = 1,3 W/m²K Uw = 1,4 W/m²K 1,1 W/m²K Uw = 1,1 W/m²K Uw = 1,2 W/m²K 1,1 W/m²K Uw = 1,2 W/m²K Uw = 1,2 W/m²K 1,2 W/m²K Uw = 1,3 W/m²K Uw = 1,4 W/m²K 1,2 W/m²K Uw = 1,4 W/m²K Uw = 1,4 W/m²K 1,2 W/m²K Uw = 1,2 W/m²K Uw = 1,2 W/m²K 1,2 W/m²K Uw = 1,2 W/m²K Uw = 1,3 W/m²K 1,3 W/m²K Uw = 1,4 W/m²K Uw = 1,5 W/m²K 1,3 W/m²K Uw = 1,5 W/m²K Uw = 1,5 W/m²K 1,3 W/m²K Uw = 1,3 W/m²K Uw = 1,3 W/m²K 1,3 W/m²K Uw = 1,3 W/m²K Uw = 1,3 W/m²K

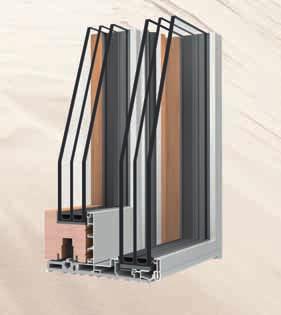

13 UNI_ONE SLIM Uw=0,8 W/(m²K) UNI_ONE HS-SLIM Υλικό Θερμομόνωση Ηχομόνωση Υποδοχή Μηχανισμοί ασφαλεί ας Διαστάσει ς σε χιλ. Π ά χο ς φ ύ λλ ο υ Πάχος κάσας Διατομή όψης φύλλου+κ Διατομή όψης των δύο φύλλων Ξύλο-Aλουμίνιο Uw= 0,8 W(m²K) μεχρι τα 43 Rw (db) υποδοχή για διπλό τζάμι.44 mm ναι 93 x 70 mm 82,5 x 99 mm 106 mm 116 mm Υλικό Θερμομόνωση Θερμομόνωση Ηχομόνωση Υποδοχή Ξύλο-Aλουμίνιο Uw= 1,2 W(m²K) τζάμι.68 mm Uw= 0,8 W(m²K) τζάμι.78 mm μεχρι τα 41 Rw (db) υποδοχή για διπλό τζάμι.32 mm υποδοχή για τριπλό Υποδοχή τζάμι.52 mm Σχετικές Οδηγίες: UNI EN 10077/1-2007, UNI EN 10077/2-2012, UNI EN , EN ISO ΠxΥ (2800x2500χιλ Sχέδιο A) Ο δείκτης ηχομόνωσης έχει υπολογισθεί σύμφωνα με την Οδηγία UNI EN 10077/1-2007, UNI EN 10077/2-2012, UNI EN , EN ISO ΠxΥ (1230x1480χιλ παράθυρο μονόφυλλο) Ξύλο μαλακό: Uf=1,2 W(m²K) Ξύλο σκληρό: Uf=1,5 W(m²K) Ο δείκτης ηχομόνωσης έχει υπολογισθεί για παράθυρο δίφυλλο ΠxΥ (1500x1500χιλ) HS-SLIM φύλλο πάχους 68 χιλ - τζάμι 32 χιλ Ξύλο μαλακό (SOFT WOOD) 0,04 W/mK 1,0 W/m²K Uw = 1,2 W/m²K Uw = 1,3 W/m²K 1,1 W/m²K Uw = 1,3 W/m²K Uw = 1,3 W/m²K 1,2 W/m²K Uw = 1,4 W/m²K Uw = 1,4 W/m²K 1,3 W/m²K Uw = 1,5 W/m²K Uw = 1,5 W/m²K 1,4 W/m²K Uw = 1,6 W/m²K Uw = 1,6 W/m²K 1,5 W/m²K Uw = 1,6 W/m²K Uw = 1,7 W/m²K 1,6 W/m²K Uw = 1,7 W/m²K Uw = 1,8 W/m²K 1,7 W/m²K Uw = 1,8 W/m²K Uw = 1,9 W/m²K 1,8 W/m²K Uw = 1,9 W/m²K Uw = 1,9 W/m²K HS-SLIM φύλλο πάχους 78 χιλ - τζάμι 52 mm Ξύλο σκληρό (SOFT WOOD) 0,04 W/mK 0,5 W/m²K Uw = 0,77 W/m²K Uw = 0,81 W/m²K 0,6 W/m²K Uw = 0,85 W/m²K Uw = 0,89 W/m²K 0,7 W/m²K Uw = 0,94 W/m²K Uw = 0,98 W/m²K 0,8 W/m²K Uw = 1,0 W/m²K Uw = 1,1 W/m²K 0,9 W/m²K Uw = 1,1 W/m²K Uw = 1,2 W/m²K 1,0 W/m²K Uw = 1,1 W/m²K Uw = 1,2 W/m²K 1,0 W/m²K Uw = 1,3 W/m²K Uw = 1,3 W/m²K Ξύλο μαλακό (SOFT WOOD) Uf=1,2 W(m²K) Ξύλο σκληρό (HARD WOOD) Uf=1,5 W(m²K) 0,04 W/mK 0,04 W/mK 0,5 W/m²K Uw = 0,8 W/m²K Uw = 0,9 W/m²K 0,5 W/m²K Uw = 0,9 W/m²K Uw = 0,9 W/m²K 0,6 W/m²K Uw = 0,9 W/m²K Uw = 0,9 W/m²K 0,6 W/m²K Uw = 1,0 W/m²K Uw = 1,0 W/m²K 0,7 W/m²K Uw = 0,9 W/m²K Uw = 1,0 W/m²K 0,7 W/m²K Uw = 1,0 W/m²K Uw = 1,1 W/m²K 0,8 W/m²K Uw = 0,9 W/m²K Uw = 1,0 W/m²K 0,8 W/m²K Uw = 1,1 W/m²K Uw = 1,2 W/m²K 0,9 W/m²K Uw = 1,1 W/m²K Uw = 1,1 W/m²K 0,9 W/m²K Uw = 1,2 W/m²K Uw = 1,2 W/m²K 1,0 W/m²K Uw = 1,2 W/m²K Uw = 1,2 W/m²K 1,0 W/m²K Uw = 1,2 W/m²K Uw = 1,3 W/m²K 1,1 W/m²K Uw = 1,2 W/m²K Uw = 1,3 W/m²K 1,1 W/m²K Uw = 1,3 W/m²K Uw = 1,4 W/m²K 1,2 W/m²K Uw = 1,3 W/m²K Uw = 1,4 W/m²K 1,2 W/m²K Uw = 1,4 W/m²K Uw = 1,4 W/m²K 1,3 W/m²K Uw = 1,4 W/m²K Uw = 1,4 W/m²K 1,3 W/m²K Uw = 1,5 W/m²K Uw = 1,5 W/m²K 1,4 W/m²K Uw = 1,4 W/m²K Uw = 1,5 W/m²K 1,4 W/m²K Uw = 1,5 W/m²K Uw = 1,6 W/m²K Ξύλο μαλακό (SOFT WOOD) 0,04 W/mK 1,0 W/m²K Uw = 1,3 W/m²K Uw = 1,3 W/m²K 1,1 W/m²K Uw = 1,4 W/m²K Uw = 1,4 W/m²K 1,2 W/m²K Uw = 1,4 W/m²K Uw = 1,5 W/m²K 1,3 W/m²K Uw = 1,5 W/m²K Uw = 1,6 W/m²K 1,4 W/m²K Uw = 1,6 W/m²K Uw = 1,6 W/m²K 1,5 W/m²K Uw = 1,7 W/m²K Uw = 1,7 W/m²K 1,6 W/m²K Uw = 1,8 W/m²K Uw = 1,8 W/m²K 1,7 W/m²K Uw = 1,9 W/m²K Uw = 1,9 W/m²K 1,8 W/m²K Uw = 1,9 W/m²K Uw = 2,0 W/m²K Ξύλο σκληρό (SOFT WOOD) 0,04 W/mK 0,5 W/m²K Uw = 0,80 W/m²K Uw = 0,84 W/m²K 0,6 W/m²K Uw = 0,89 W/m²K Uw = 0,93 W/m²K 0,7 W/m²K Uw = 0,97 W/m²K Uw = 1,0 W/m²K 0,8 W/m²K Uw = 1,1 W/m²K Uw = 1,1 W/m²K 0,9 W/m²K Uw = 1,1 W/m²K Uw = 1,2 W/m²K 1,0 W/m²K Uw = 1,2 W/m²K Uw = 1,3 W/m²K 1,1 W/m²K Uw = 1,3 W/m²K Uw = 1,4 W/m²K

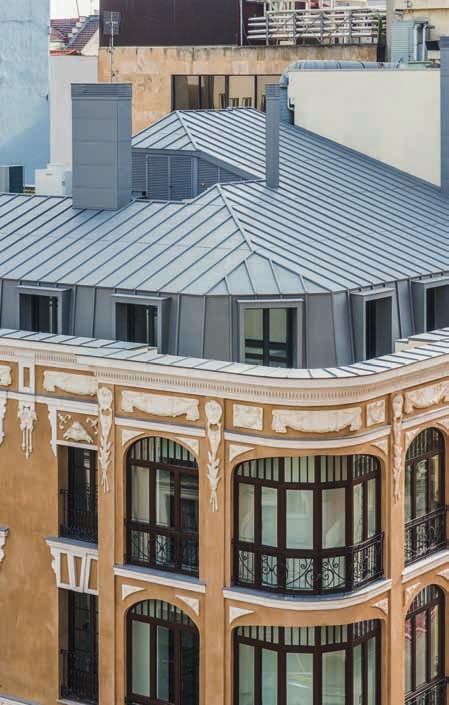

14 Project: Edificio Tempo Valladolid (Spagna) Client: Blas Recio E Hijos s.l. Photo by Juan Carlos Quindós de la Fuente Architect: Álvaro Finat Urgel 27

15 Project: Brighton Marina Client: UK Facades Photo by Jim Stephenson Architect: UK Facades architecture 29

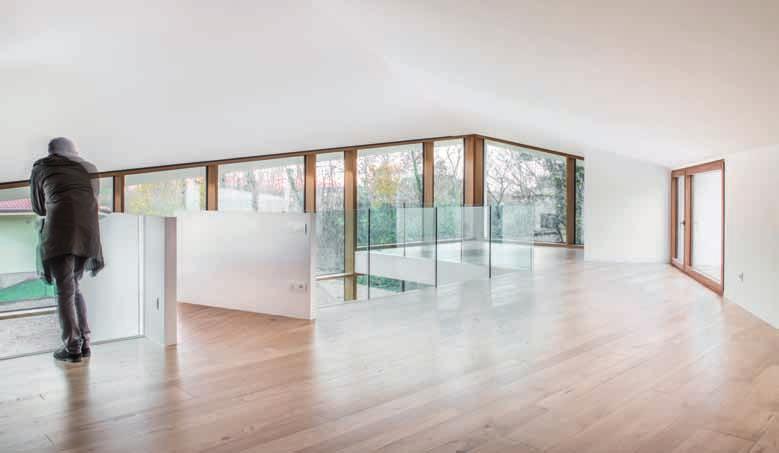

16 Project: Villa PLS (Pordenone Italy) Client: Giovanni Scirè Risichella Architect: Studio Corde Venezia 31

17 Project: Oakhill Road client: UK facades Photo by Jim Stephenson Architect: RMA Architects Project: Weston Street Client: Solidspace Photo by Jim Stephenson Architect: Allford Hall Monaghan Morris Ltd 33

18 Project: North Wharf Gardens Client: Bouygues Photo by Jim Stephenson Architect: Powell Dobson 35

19 Project: Shepherdess Walk Client: Solidspace Photo by Helen Binet Architect: Jaccaud Zein Project: Shepherdess Walk Client: Solidspace Photo by: Helen Binet Architect: Jaccaud Zein 37

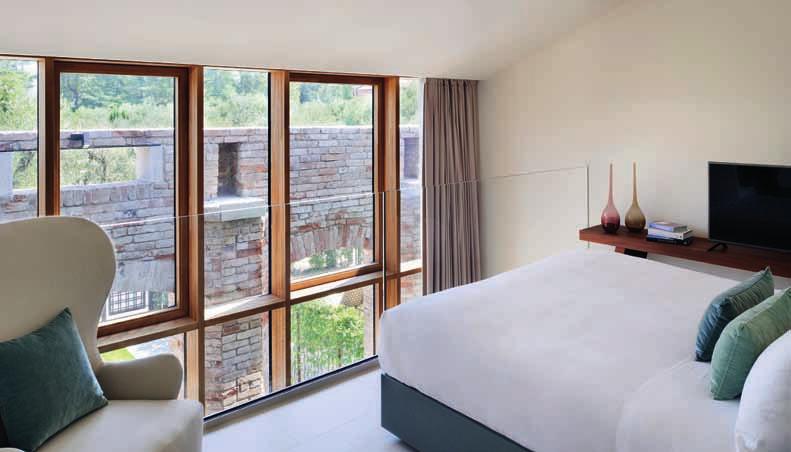

20 Project: JW Marriott Resort & Spa Isola delle Rose (Sacca Sessola) Venice Italy Client: Matteo Thun & Partners Architect: Luca Colombo MTLC 39

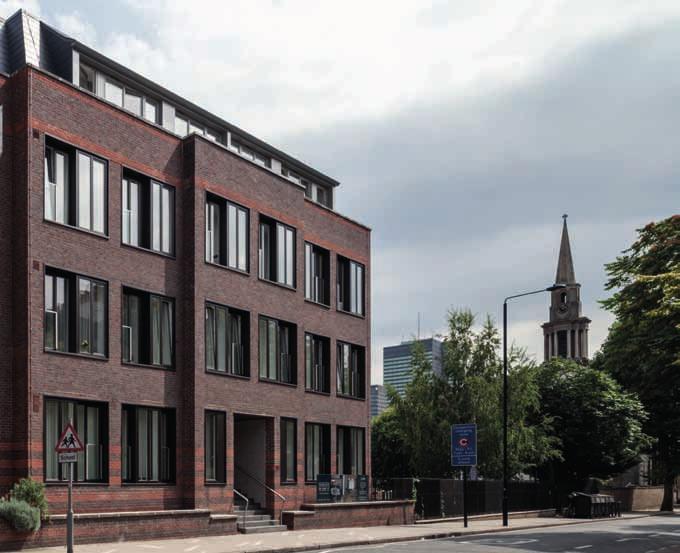

21 Project: BedfordHouse Client: OCL Facades Architect: BPTW partnership Project: Albany Street Client: Philiam Costruction Photo by Jim Stephenson Architect: DRMM architects Project: Commercial Road Client: Mace group Architect: HKR Architect 41

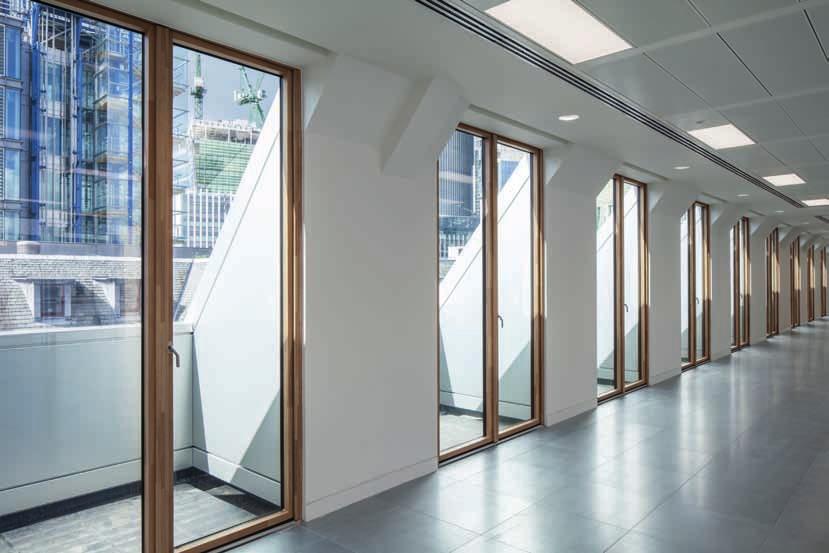

22 Project: Dixon House Client: ISG plc Photo by Adelina Iliev Architect: Fletcher Priest Architects Project: Glenthorne Road Client: UK Facades Photo by Jim Stephenson Architect: Twenty First Architecture Ltd 43

23 Ευχαριστουμε για τις φωτογραφιες: /05.00 Δες περισσοτερα στο:
