Προφίλ Schlüter ΑΡΜΟΊ ΚΊΝΗΣΗΣ, ΑΚΡΑΊΟΙ ΚΑΙ ΣΥΝΔΕΤΙΚΟΊ ΑΡΜΟΊ

Transcript

1 Προφίλ Schlüter ΑΡΜΟΊ ΚΊΝΗΣΗΣ, ΑΚΡΑΊΟΙ ΚΑΙ ΣΥΝΔΕΤΙΚΟΊ ΑΡΜΟΊ Με τα προφίλ της σειράς Schlüter -DILEX προσφέρουμε λειτουργικές λύσεις και λύσεις που δεν απαιτούν συντήρηση σε όλους τους αντίστοιχους αρμούς κίνησης σε επικαλύψεις με πλακάκια. Το πρόγραμμά μας περιλαμβάνει τύπους προφίλ για αρμούς δομικών έργων, αρμούς περιορισμού πεδίων, ακραίους και συνδετικούς αρμούς. Η επεξεργασία των προφίλ γίνεται κατά την τοποθέτηση των πλακακιών. Ανάλογα με τις μετέπειτα μηχανικές ή χημικές καταπονήσεις των επικαλύψεων, τα προφίλ DILEX διατίθενται σε διάφορα υλικά. Φωτογραφία: Schlüter -DILEX-EDP (βλ. σελίδα 60)

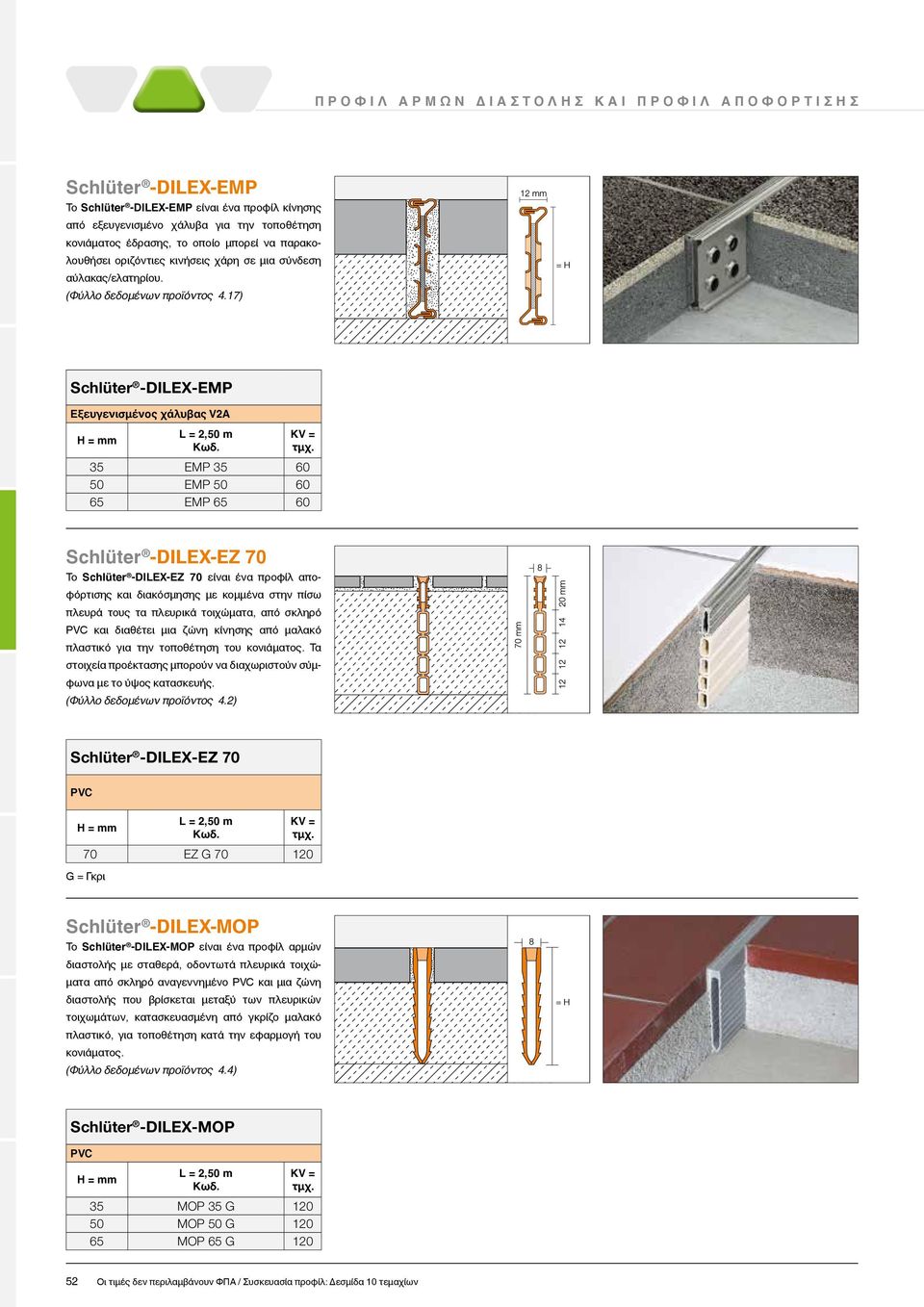

2 Schlüter -DILEX-EMP Το Schlüter -DILEX-EMP είναι ένα προφίλ κίνησης από εξευγενισμένο χάλυβα για την τοποθέτηση κονιάματος έδρασης, το οποίο μπορεί να παρακολουθήσει οριζόντιες κινήσεις χάρη σε μια σύνδεση αύλακας/ελατηρίου. (Φύλλο δεδομένων προϊόντος 4.17) Schlüter -DILEX-EMP 35 EMP EMP EMP Schlüter -DILEX-EZ 70 Το Schlüter -DILEX-EZ 70 είναι ένα προφίλ αποφόρτισης και διακόσμησης με κομμένα στην πίσω πλευρά τους τα πλευρικά τοιχώματα, από σκληρό PVC και διαθέτει μια ζώνη κίνησης από μαλακό πλαστικό για την τοποθέτηση του κονιάματος. Τα στοιχεία προέκτασης μπορούν να διαχωριστούν σύμφωνα με το ύψος κατασκευής. (Φύλλο δεδομένων προϊόντος 4.2) Schlüter -DILEX-EZ 70 PVC 70 EZ G G = Γκρι Schlüter -DILEX-MOP Το Schlüter -DILEX-MOP είναι ένα προφίλ αρμών διαστολής με σταθερά, οδοντωτά πλευρικά τοιχώματα από σκληρό αναγεννημένο PVC και μια ζώνη διαστολής που βρίσκεται μεταξύ των πλευρικών τοιχωμάτων, κατασκευασμένη από γκρίζο μαλακό πλαστικό, για τοποθέτηση κατά την εφαρμογή του κονιάματος. (Φύλλο δεδομένων προϊόντος 4.4) Schlüter -DILEX-MOP PVC 35 MOP 35 G MOP 50 G MOP 65 G Οι τιμές δεν περιλαμβάνουν ΦΠΑ / Συσκευασία προφίλ: Δεσμίδα 10 τεμαχίων

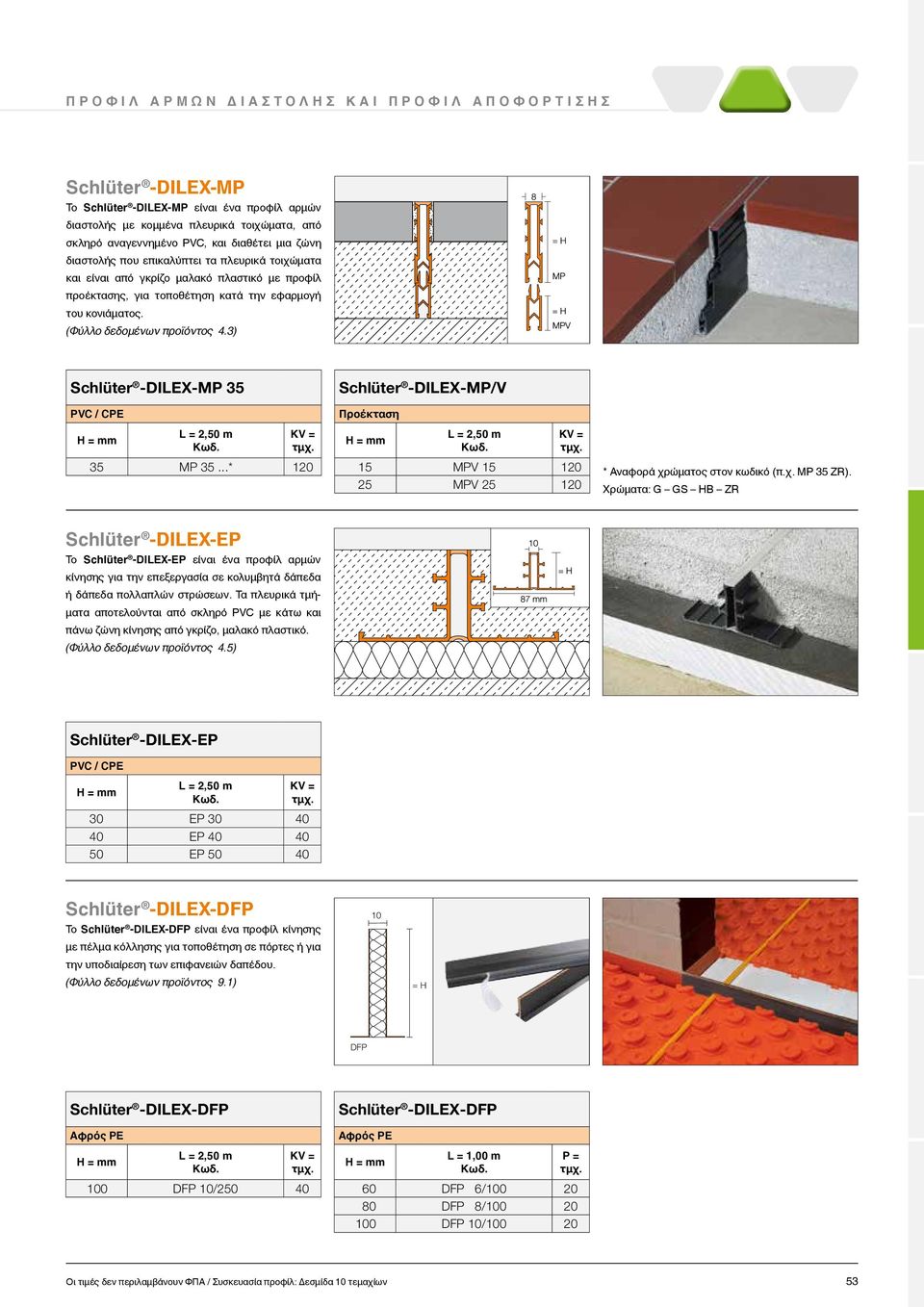

3 Schlüter -DILEX-MP Το Schlüter -DILEX-MP είναι ένα προφίλ αρμών διαστολής με κομμένα πλευρικά τοιχώματα, από σκληρό αναγεννημένο PVC, και διαθέτει μια ζώνη διαστολής που επικαλύπτει τα πλευρικά τοιχώματα και είναι από γκρίζο μαλακό πλαστικό με προφίλ προέκτασης, για τοποθέτηση κατά την εφαρμογή του κονιάματος. (Φύλλο δεδομένων προϊόντος 4.3) Schlüter -DILEX-MP 35 Schlüter -DILEX-MP/V 35 MP 35...* 120 Schlüter -DILEX-EP Το Schlüter -DILEX-EP είναι ένα προφίλ αρμών κίνησης για την επεξεργασία σε κολυμβητά δάπεδα ή δάπεδα πολλαπλών στρώσεων. Τα πλευρικά τμήματα αποτελούνται από σκληρό PVC με κάτω και πάνω ζώνη κίνησης από γκρίζο, μαλακό πλαστικό. (Φύλλο δεδομένων προϊόντος 4.5) Προέκταση 15 MPV MPV * Αναφορά χρώματος στον κωδικό (π.χ. MP 35 ZR). Χρώματα: G GS HB ZR Schlüter -DILEX-EP 30 EP EP EP Schlüter -DILEX-DFP Το Schlüter -DILEX-DFP είναι ένα προφίλ κίνησης με πέλμα κόλλησης για τοποθέτηση σε πόρτες ή για την υποδιαίρεση των επιφανειών δαπέδου. (Φύλλο δεδομένων προϊόντος 9.1) 10 = H DFP Schlüter -DILEX-DFP Schlüter -DILEX-DFP Αφρός PE Αφρός PE L = 1,00 m 100 DFP 10/ DFP 6/ DFP 8/ DFP 10/ Οι τιμές δεν περιλαμβάνουν ΦΠΑ / Συσκευασία προφίλ: Δεσμίδα 10 τεμαχίων 53

4 Schlüter -DILEX-HVD Το Schlüter -DILEX-HVD είναι μια ασφάλιση κατά της καθ ύψος μετατόπισης για τοποθέτηση στο δάπεδο, ώστε να αποτρέπονται υψομετρικές διαφορές μεταξύ δύο πεδίων στους αρμούς κίνησης. Schlüter -DILEX-HVD Χάλυβας Πακέτο = 10 Πακέτο HVD / Schlüter -DILEX-BT Το Schlüter -DILEX-BT είναι ένα αλουμινένιο προφίλ αρμών δομικού διαχωρισμού με πλευρική σύνδεση αρθρώσεων του εσωτερικά μετατοπιζόμενου μεσαίου τμήματος. Με αυτόν τον τρόπο επιτρέπεται μια τρισδιάστατη παρακολούθηση κινήσεων. (Φύλλο δεδομένων προϊόντος 4.20) Schlüter -DILEX-BT-A Schlüter -DILEX-BT-AE Αλουμίνιο Αλουμίνιο, φυσικό, ματ, ανοδειωμένο 8 ABT ABT ,5 ABT ABT ,5 ABT ABT AEBT AEBT ,5 AEBT AEBT ,5 AEBT AEBT Οι τιμές δεν περιλαμβάνουν ΦΠΑ / Συσκευασία προφίλ: Δεσμίδα 10 τεμαχίων

5 Schlüter -DILEX-BTO Το Schlüter -DILEX-BTO είναι ένα αλουμινένιο προφίλ αρμών δομικού διαχωρισμού για μεταβατικά σημεία δαπέδων / τοίχων. Μέσω της πλευρικής σύνδεσης αρθρώσεων του εσωτερικά μετατοπιζόμενου μεσαίου τμήματος είναι δυνατή η τρισδιάστατη παρακολούθηση κινήσεων. (Φύλλο δεδομένων προϊόντος 4.20) Schlüter -DILEX-BTO-A Schlüter -DILEX-BTO-AE Αλουμίνιο Αλουμίνιο, φυσικό, ματ, ανοδειωμένο 8 ABT 80/O ABT 100/O ,5 ABT 125/O ABT 150/O ,5 ABT 175/O ABT 200/O AEBT 80/O AEBT 100/O ,5 AEBT 125/O AEBT 150/O ,5 AEBT 175/O AEBT 200/O Schlüter -DILEX-BTS Το Schlüter -DILEX-BTS είναι ένα αλουμινένιο προφίλ αρμών δομικού διαχωρισμού για μετέπειτα τοποθέτηση σε έτοιμες επιφάνειες κάλυψης. Μέσω της πλευρικής σύνδεσης αρθρώσεων του εσωτερικά μετατοπιζόμενου μεσαίου τμήματος είναι δυνατή η τρισδιάστατη παρακολούθηση κινήσεων. (Φύλλο δεδομένων προϊόντος 4.20) Schlüter -DILEX-BTS-A Schlüter -DILEX-BTS-AE Αλουμίνιο Αλουμίνιο, φυσικό, ματ, ανοδειωμένο 10 ABTS AEBTS Schlüter -DILEX-BT/MT Το Schlüter -DILEX-BT/MT είναι το μεσαίο τμήμα του αρμού δομικού διαχωρισμού και μπορεί να συνδυαστεί με το Schlüter -DILEX-BT/OT ή -RENO-VT σε οποιαδήποτε διάσταση. (Φύλλο δεδομένων προϊόντος 4.20) Schlüter -DILEX-BT-A/MT Schlüter -DILEX-BT-AE/MT Μεσαίο τμήμα, αλουμίνιο Μεσαίο τμήμα, αλουμίνιο, φυσικό, ματ, ανοδειωμένο B = mm B = mm 37,5 ABT 30 MT 60 37,5 AEBT 30 MT 60 Οι τιμές δεν περιλαμβάνουν ΦΠΑ / Συσκευασία προφίλ: Δεσμίδα 10 τεμαχίων 55

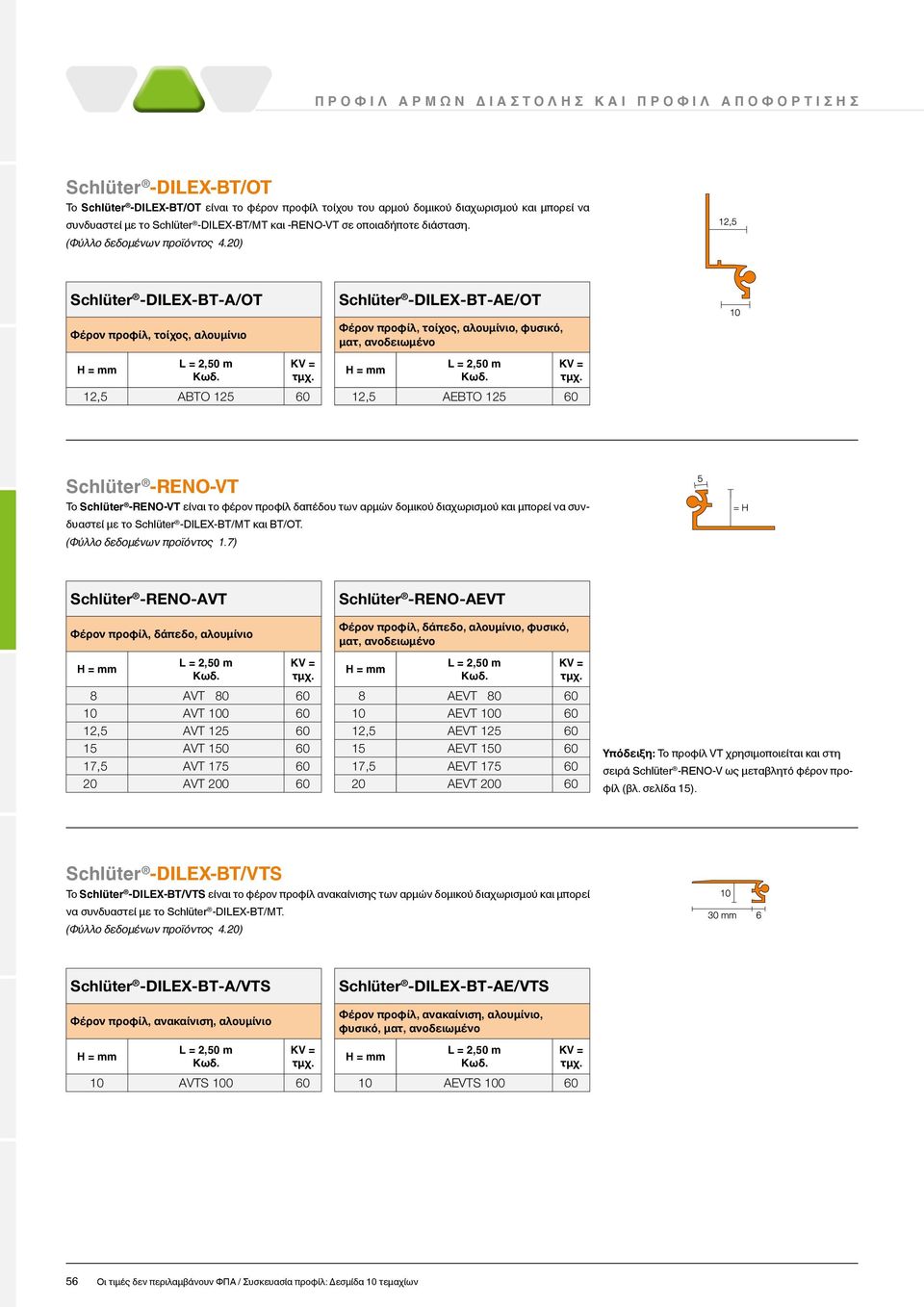

6 Schlüter -DILEX-BT/OT Το Schlüter -DILEX-BT/OT είναι το φέρον προφίλ τοίχου του αρμού δομικού διαχωρισμού και μπορεί να συνδυαστεί με το Schlüter -DILEX-BT/MT και -RENO-VT σε οποιαδήποτε διάσταση. (Φύλλο δεδομένων προϊόντος 4.20) Schlüter -DILEX-BT-A/OT Schlüter -DILEX-BT-AE/OT Φέρον προφίλ, τοίχος, αλουμίνιο Φέρον προφίλ, τοίχος, αλουμίνιο, φυσικό, ματ, ανοδειωμένο 12,5 ABTO ,5 AEBTO Schlüter -RENO-VT Το Schlüter -RENO-VT είναι το φέρον προφίλ δαπέδου των αρμών δομικού διαχωρισμού και μπορεί να συνδυαστεί με το Schlüter -DILEX-BT/MT και BT/OT. (Φύλλο δεδομένων προϊόντος 1.7) Schlüter -RENO-AVT Schlüter -RENO-AEVT Φέρον προφίλ, δάπεδο, αλουμίνιο Φέρον προφίλ, δάπεδο, αλουμίνιο, φυσικό, ματ, ανοδειωμένο 8 AVT AVT ,5 AVT AVT ,5 AVT AVT AEVT AEVT ,5 AEVT AEVT ,5 AEVT AEVT Υπόδειξη: Το προφίλ VT χρησιμοποιείται και στη σειρά Schlüter -RENO-V ως μεταβλητό φέρον προφίλ (βλ. σελίδα 15). Schlüter -DILEX-BT/VTS Το Schlüter -DILEX-BT/VTS είναι το φέρον προφίλ ανακαίνισης των αρμών δομικού διαχωρισμού και μπορεί να συνδυαστεί με το Schlüter -DILEX-BT/MT. (Φύλλο δεδομένων προϊόντος 4.20) Schlüter -DILEX-BT-A/VTS Schlüter -DILEX-BT-AE/VTS Φέρον προφίλ, ανακαίνιση, αλουμίνιο Φέρον προφίλ, ανακαίνιση, αλουμίνιο, φυσικό, ματ, ανοδειωμένο 10 AVTS AEVTS Οι τιμές δεν περιλαμβάνουν ΦΠΑ / Συσκευασία προφίλ: Δεσμίδα 10 τεμαχίων

7 Schlüter -DILEX-KSBT Το Schlüter -DILEX-KSBT είναι ένα προφίλ αρμών δομικού διαχωρισμού με προστασία ακμών που αποτελείται από πλευρικούς βραχίονες στερέωσης, αλουμίνιο ή εξευγενισμένο χάλυβα, οι οποίοι συνδέονται με μια ζώνη κίνησης πλάτους 20 ή 30 mm από μαλακό πλαστικό. (Φύλλο δεδομένων προϊόντος 4.19) 11 KSBT 30 / VE KSBT 20 / EL KSBT 30 / EL Schlüter -DILEX-AKSBT 20 Schlüter -DILEX-EKSBT 20 Schlüter -DILEX-EKSBT 20 V4A Αλουμίνιο Εξευγενισμένος χάλυβας V4A 8 AKS 80 BT 20...* AKS 100 BT 20...* AKS 110 BT 20...* 40 12,5 AKS 125 BT 20...* AKS 140 BT 20...* 40 8 KS V2A 80 BT 20...* KS V2A 100 BT 20...* KS V2A 110 BT 20...* 40 12,5 KS V2A 125 BT 20...* KS V2A 140 BT 20...* KS V2A 160 BT 20...* 40 18,5 KS V2A 185 BT 20...* KS V2A 210 BT 20...* KS V2A 250 BT 20...* KS V2A 300 BT 20...* 40 8 KS V4A 80 BT 20...* KS V4A 100 BT 20...* KS V4A 110 BT 20...* 40 12,5 KS V4A 125 BT 20...* KS V4A 140 BT 20...* KS V4A 160 BT 20...* 40 Schlüter -DILEX-AKSBT 30 Schlüter -DILEX-EKSBT 30 Schlüter -DILEX-EKSBT 30 V4A Αλουμίνιο Εξευγενισμένος χάλυβας V4A 8 AKS 80 BT 30...* AKS 100 BT 30...* AKS 110 BT 30...* 40 12,5 AKS 125 BT 30...* AKS 140 BT 30...* 40 8 KS V2A 80 BT 30...* KS V2A 100 BT 30...* KS V2A 110 BT 30...* 40 12,5 KS V2A 125 BT 30...* KS V2A 140 BT 30...* KS V2A 160 BT 30...* 40 18,5 KS V2A 185 BT 30...* KS V2A 210 BT 30...* KS V2A 250 BT 30...* KS V2A 300 BT 30...* 40 8 KS V4A 80 BT 30...* KS V4A 100 BT 30...* KS V4A 110 BT 30...* 40 12,5 KS V4A 125 BT 30...* KS V4A 140 BT 30...* KS V4A 160 BT 30...* 40 Schlüter -DILEX-KSBT 20/EL Schlüter -DILEX-KSBT 30/EL Schlüter -DILEX-KSBT 30/VE Ένθεμα Ένθεμα Ένθετο από ανοξείδωτο χάλυβα V2A βουρτσισμένο KSG 20...* 40 KSG 30...* 40 KSBT VE 40 * Αναφορά χρώματος στον κωδικό (π.χ. KS V2A 80 BT 20 GS). Χρώματα: G GS HB Οι τιμές δεν περιλαμβάνουν ΦΠΑ / Συσκευασία προφίλ: Δεσμίδα 10 τεμαχίων 57

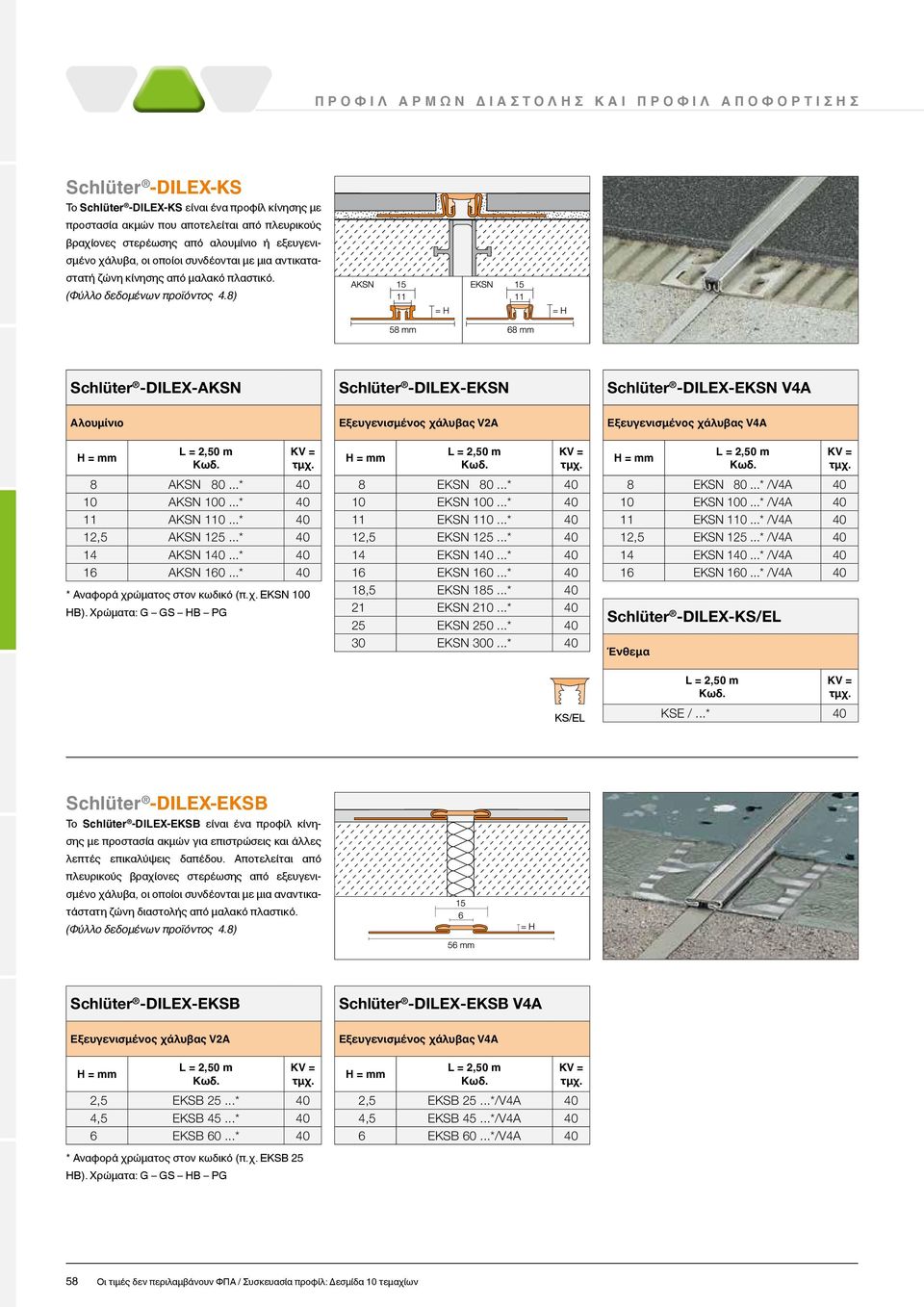

8 Schlüter -DILEX-KS Το Schlüter -DILEX-KS είναι ένα προφίλ κίνησης με προστασία ακμών που αποτελείται από πλευρικούς βραχίονες στερέωσης από αλουμίνιο ή εξευγενισμένο χάλυβα, οι οποίοι συνδέονται με μια αντικαταστατή ζώνη κίνησης από μαλακό πλαστικό. (Φύλλο δεδομένων προϊόντος 4.8) Schlüter -DILEX-AKSN Schlüter -DILEX-EKSN Schlüter -DILEX-EKSN V4A Αλουμίνιο Εξευγενισμένος χάλυβας V4A 8 AKSN 80...* AKSN * AKSN * 40 12,5 AKSN * AKSN * AKSN * 40 * Αναφορά χρώματος στον κωδικό (π.χ. EKSN 100 HB). Χρώματα: G GS HB PG 8 EKSN 80...* EKSN * EKSN * 40 12,5 EKSN * EKSN * EKSN * 40 18,5 EKSN * EKSN * EKSN * EKSN * 40 KS/EL Schlüter -DILEX-KS/EL Ένθεμα 8 EKSN 80...* /V4A EKSN * /V4A EKSN * /V4A 40 12,5 EKSN * /V4A EKSN * /V4A EKSN * /V4A 40 KSE /...* 40 Schlüter -DILEX-EKSB Το Schlüter -DILEX-EKSB είναι ένα προφίλ κίνησης με προστασία ακμών για επιστρώσεις και άλλες λεπτές επικαλύψεις δαπέδου. Αποτελείται από πλευρικούς βραχίονες στερέωσης από εξευγενισμένο χάλυβα, οι οποίοι συνδέονται με μια αναντικατάστατη ζώνη διαστολής από μαλακό πλαστικό. (Φύλλο δεδομένων προϊόντος 4.8) Schlüter -DILEX-EKSB Schlüter -DILEX-EKSB V4A Εξευγενισμένος χάλυβας V4A 2,5 EKSB 25...* 40 4,5 EKSB 45...* 40 6 EKSB 60...* 40 2,5 EKSB 25...*/V4A 40 4,5 EKSB 45...*/V4A 40 6 EKSB 60...*/V4A 40 * Αναφορά χρώματος στον κωδικό (π.χ. EKSB 25 HB). Χρώματα: G GS HB PG 58 Οι τιμές δεν περιλαμβάνουν ΦΠΑ / Συσκευασία προφίλ: Δεσμίδα 10 τεμαχίων

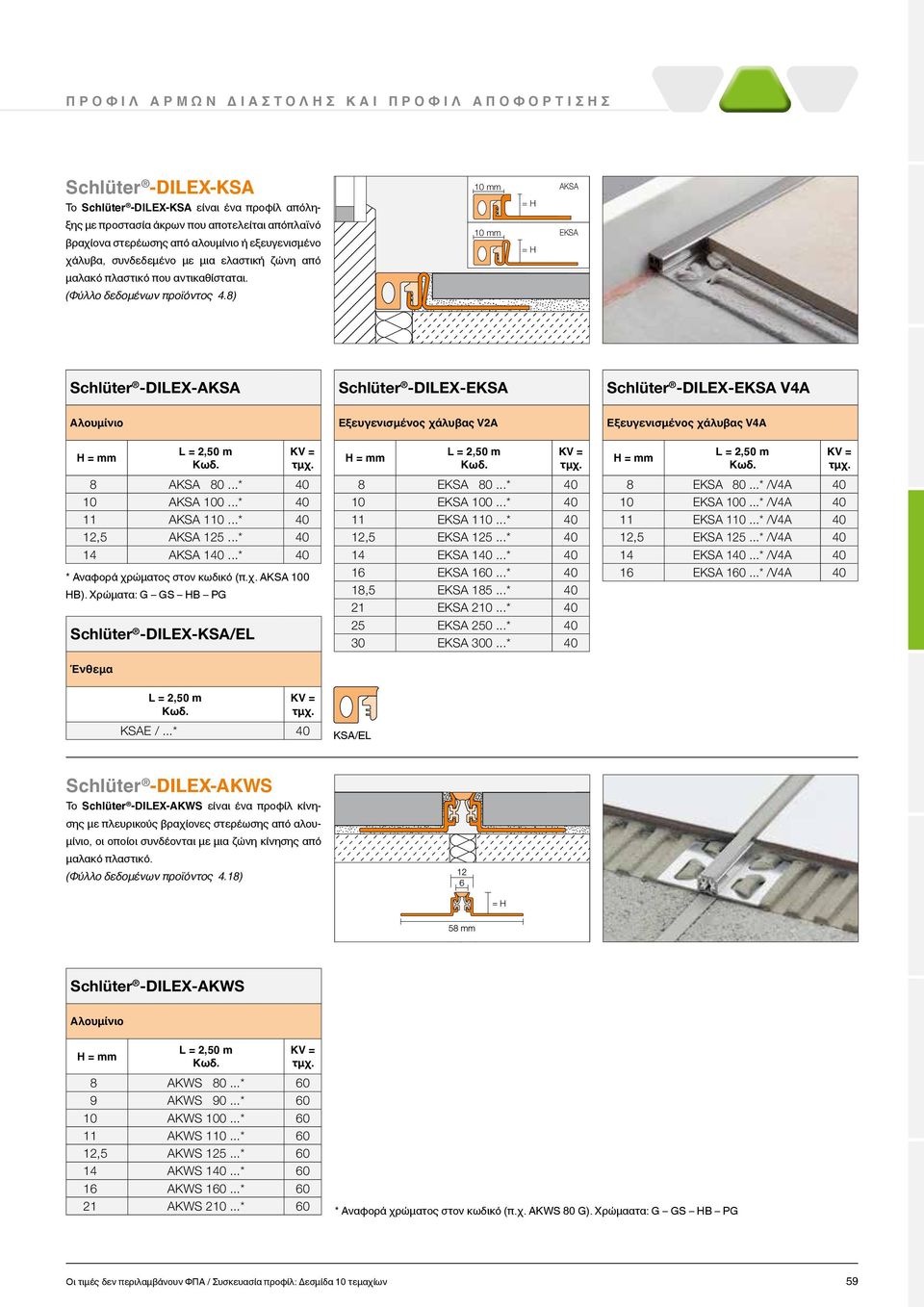

9 Schlüter -DILEX-KSA To Schlüter -DILEX-KSA είναι ένα προφίλ απόληξης με προστασία άκρων που αποτελείται απόπλαϊνό βραχίονα στερέωσης από αλουμίνιο ή εξευγενισμένο χάλυβα, συνδεδεμένο με μια ελαστική ζώνη από μαλακό πλαστικό που αντικαθίσταται. (Φύλλο δεδομένων προϊόντος 4.8) 10 mm AKSA = H 10 mm EKSA = H Schlüter -DILEX-AKSA Schlüter -DILEX-EKSA Schlüter -DILEX-EKSA V4A Αλουμίνιο Εξευγενισμένος χάλυβας V4A 8 AKSA 80...* AKSA * AKSA * 40 12,5 AKSA * AKSA * 40 * Αναφορά χρώματος στον κωδικό (π.χ. AKSA 100 HB). Χρώματα: G GS HB PG Schlüter -DILEX-KSA/EL Ένθεμα 8 EKSA 80...* EKSA * EKSA * 40 12,5 EKSA * EKSA * EKSA * 40 18,5 EKSA * EKSA * EKSA * EKSA * 40 8 EKSA 80...* /V4A EKSA * /V4A EKSA * /V4A 40 12,5 EKSA * /V4A EKSA * /V4A EKSA * /V4A 40 KSAE /...* 40 Schlüter -DILEX-AKWS Το Schlüter -DILEX-AKWS είναι ένα προφίλ κίνησης με πλευρικούς βραχίονες στερέωσης από αλουμίνιο, οι οποίοι συνδέονται με μια ζώνη κίνησης από μαλακό πλαστικό. (Φύλλο δεδομένων προϊόντος 4.18) KSA/EL Schlüter -DILEX-AKWS Αλουμίνιο 8 AKWS 80...* 60 9 AKWS 90...* AKWS * AKWS * 60 12,5 AKWS * AKWS * AKWS * AKWS * 60 * Αναφορά χρώματος στον κωδικό (π.χ. AKWS 80 G). Χρώμαατα: G GS HB PG Οι τιμές δεν περιλαμβάνουν ΦΠΑ / Συσκευασία προφίλ: Δεσμίδα 10 τεμαχίων 59

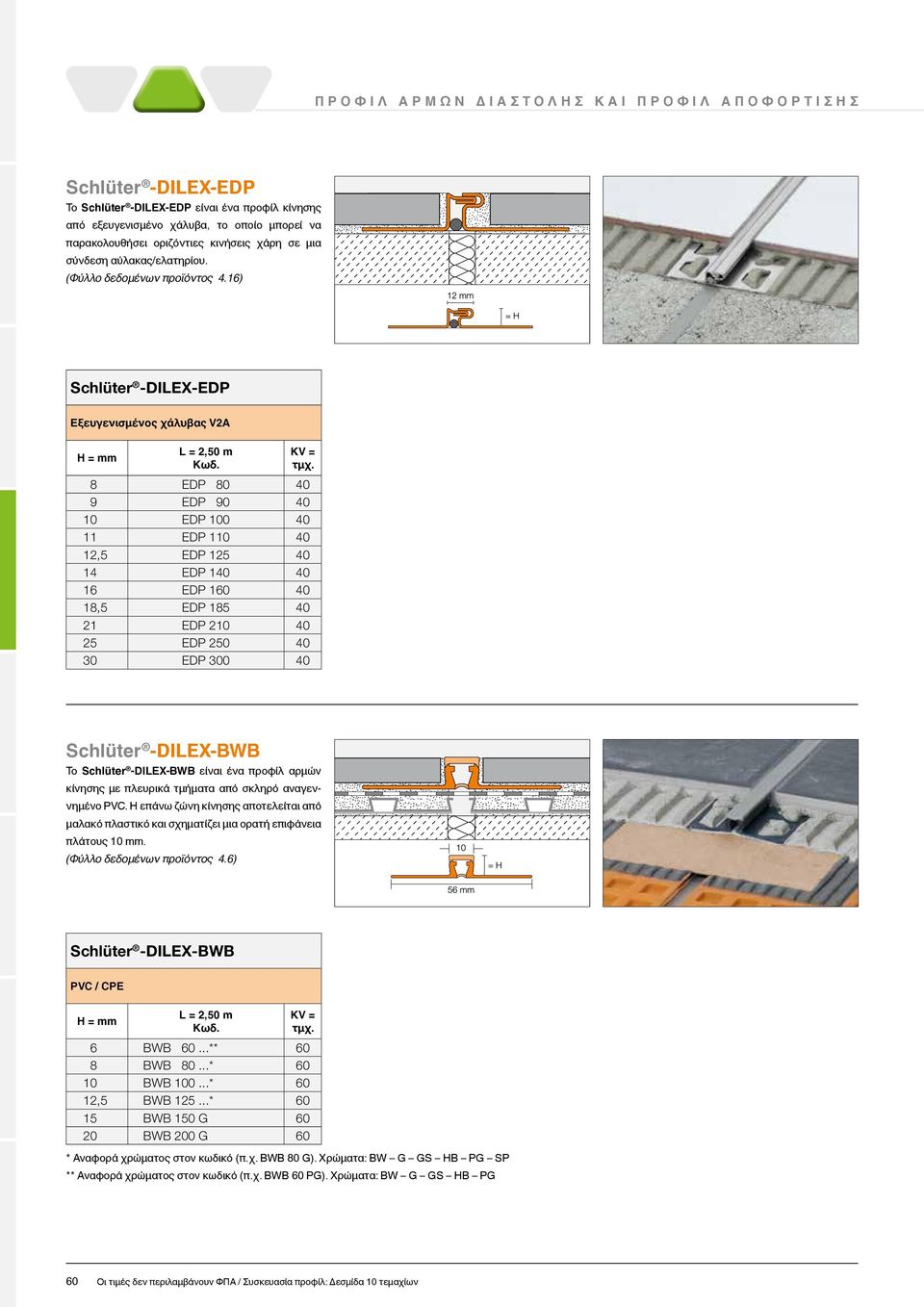

10 Schlüter -DILEX-EDP Το Schlüter -DILEX-EDP είναι ένα προφίλ κίνησης από εξευγενισμένο χάλυβα, το οποίο μπορεί να παρακολουθήσει οριζόντιες κινήσεις χάρη σε μια σύνδεση αύλακας/ελατηρίου. (Φύλλο δεδομένων προϊόντος 4.16) Schlüter -DILEX-EDP 8 EDP EDP EDP EDP ,5 EDP EDP EDP ,5 EDP EDP EDP EDP Schlüter -DILEX-BWB Το Schlüter -DILEX-BWB είναι ένα προφίλ αρμών κίνησης με πλευρικά τμήματα από σκληρό αναγεννημένο PVC. Η επάνω ζώνη κίνησης αποτελείται από μαλακό πλαστικό και σχηματίζει μια ορατή επιφάνεια πλάτους 10 mm. (Φύλλο δεδομένων προϊόντος 4.6) Schlüter -DILEX-BWB 6 BWB 60...** 60 8 BWB 80...* BWB * 60 12,5 BWB * BWB 150 G BWB 200 G 60 * Αναφορά χρώματος στον κωδικό (π.χ. BWB 80 G). Χρώματα: BW G GS HB PG SP ** Αναφορά χρώματος στον κωδικό (π.χ. BWB 60 PG). Χρώματα: BW G GS HB PG 60 Οι τιμές δεν περιλαμβάνουν ΦΠΑ / Συσκευασία προφίλ: Δεσμίδα 10 τεμαχίων

11 Schlüter -DILEX-BWS Το Schlüter -DILEX-BWS είναι ένα προφίλ αρμών κίνησης με πλευρικά τμήματα από σκληρό αναγεννημένο PVC. Η ζώνη κίνησης αποτελείται από μαλακό πλαστικό και σχηματίζει μια ορατή επιφάνεια πλάτους 5 mm. (Φύλλο δεδομένων προϊόντος 4.7) Schlüter -DILEX-BWS 4,5 BWS 45...* BWS 60...** BWS 80...* BWS 90...* BWS * BWS * ,5 BWS * 120 * Αναφορά χρώματος στον κωδικό (π.χ. BWS 80 G). Χρώματα: BW G GS HB PG SP ** Αναφορά χρώματος στον κωδικό (π.χ. BWS 60 PG). Χρώματα: BW G GS HB PG Schlüter -DILEX-EZ Τα προφίλ Schlüter -DILEX-EZ 6 και 9 είναι ειδικά προφίλ αποφόρτισης και διακόμησης για την αισθητική διαμόρφωση ακμών με πρόσθετη λειτουργία αποφόρτισης σε επικαλύψεις πλακακιών και φυσικής πέτρας, που τοποθετούνται επάνω σε λεπτή έδραση. (Φύλλο δεδομένων προϊόντος 4.1) Schlüter -DILEX-EZ 6 Schlüter -DILEX-EZ 9 PVC PVC 6 EZ C/CG EZ M/G EZ C/CG EZ M/G C/CG = Ένθεμα χρωμίου / κίτρινο του καδμίου M/G = Ένθεμα ορείχαλκου / γκρι Οι τιμές δεν περιλαμβάνουν ΦΠΑ / Συσκευασία προφίλ: Δεσμίδα 10 τεμαχίων 61

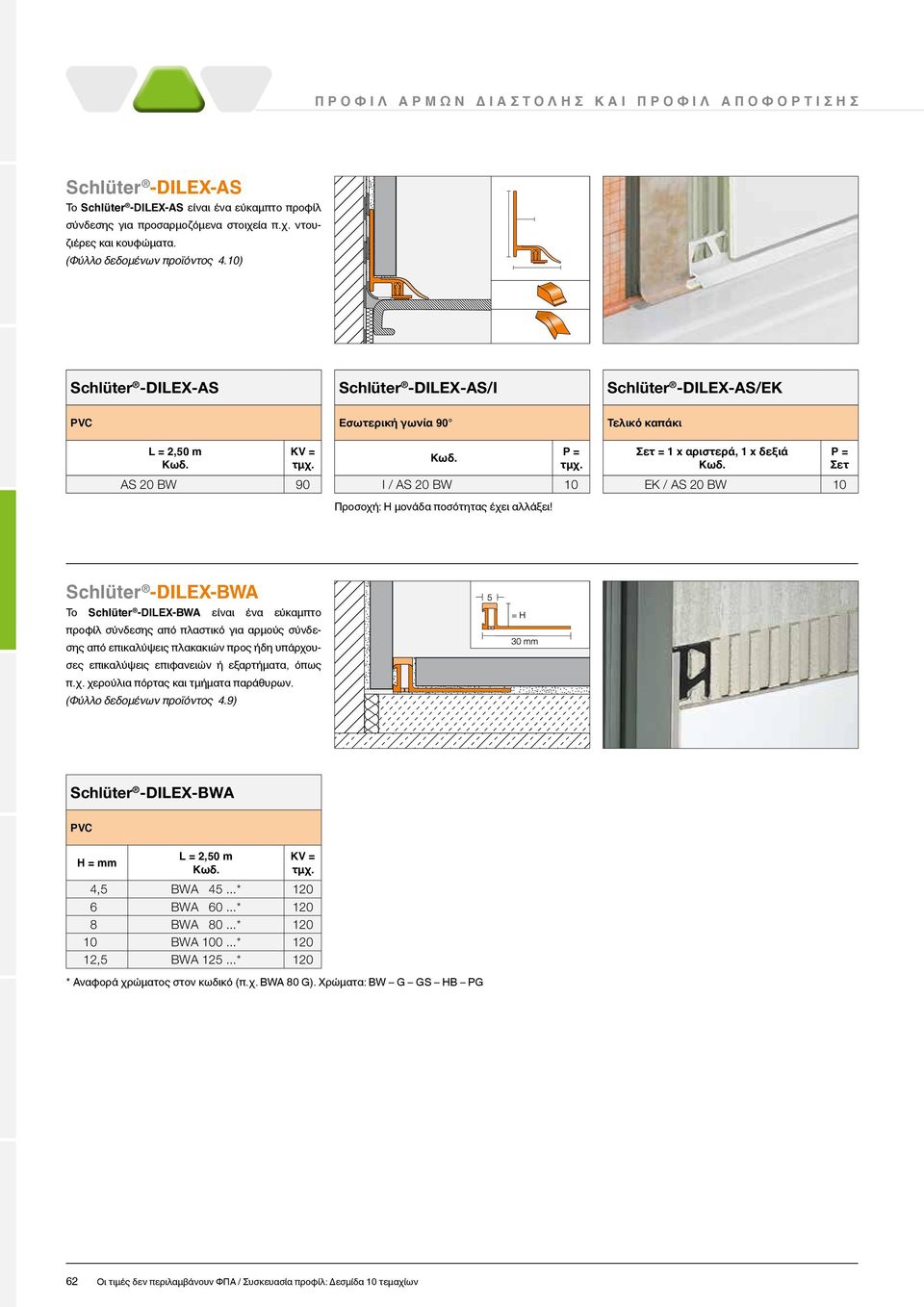

12 Schlüter -DILEX-AS Το Schlüter -DILEX-AS είναι ένα εύκαμπτο προφίλ σύνδεσης για προσαρμοζόμενα στοιχεία π.χ. ντουζιέρες και κουφώματα. (Φύλλο δεδομένων προϊόντος 4.10) Schlüter -DILEX-AS Schlüter -DILEX-AS/I Schlüter -DILEX-AS/EK PVC Εσωτερική γωνία 90 Τελικό καπάκι Σετ = 1 x αριστερά, 1 x δεξιά Σετ AS 20 BW 90 I / AS 20 BW 10 EK / AS 20 BW 10 Προσοχή: Η μονάδα ποσότητας έχει αλλάξει! Schlüter -DILEX-BWA Το Schlüter -DILEX-BWA είναι ένα εύκαμπτο προφίλ σύνδεσης από πλαστικό για αρμούς σύνδεσης από επικαλύψεις πλακακιών προς ήδη υπάρχουσες επικαλύψεις επιφανειών ή εξαρτήματα, όπως π.χ. χερούλια πόρτας και τμήματα παράθυρων. (Φύλλο δεδομένων προϊόντος 4.9) Schlüter -DILEX-BWA PVC 4,5 BWA 45...* BWA 60...* BWA 80...* BWA * ,5 BWA * 120 * Αναφορά χρώματος στον κωδικό (π.χ. BWA 80 G). Χρώματα: BW G GS HB PG 62 Οι τιμές δεν περιλαμβάνουν ΦΠΑ / Συσκευασία προφίλ: Δεσμίδα 10 τεμαχίων

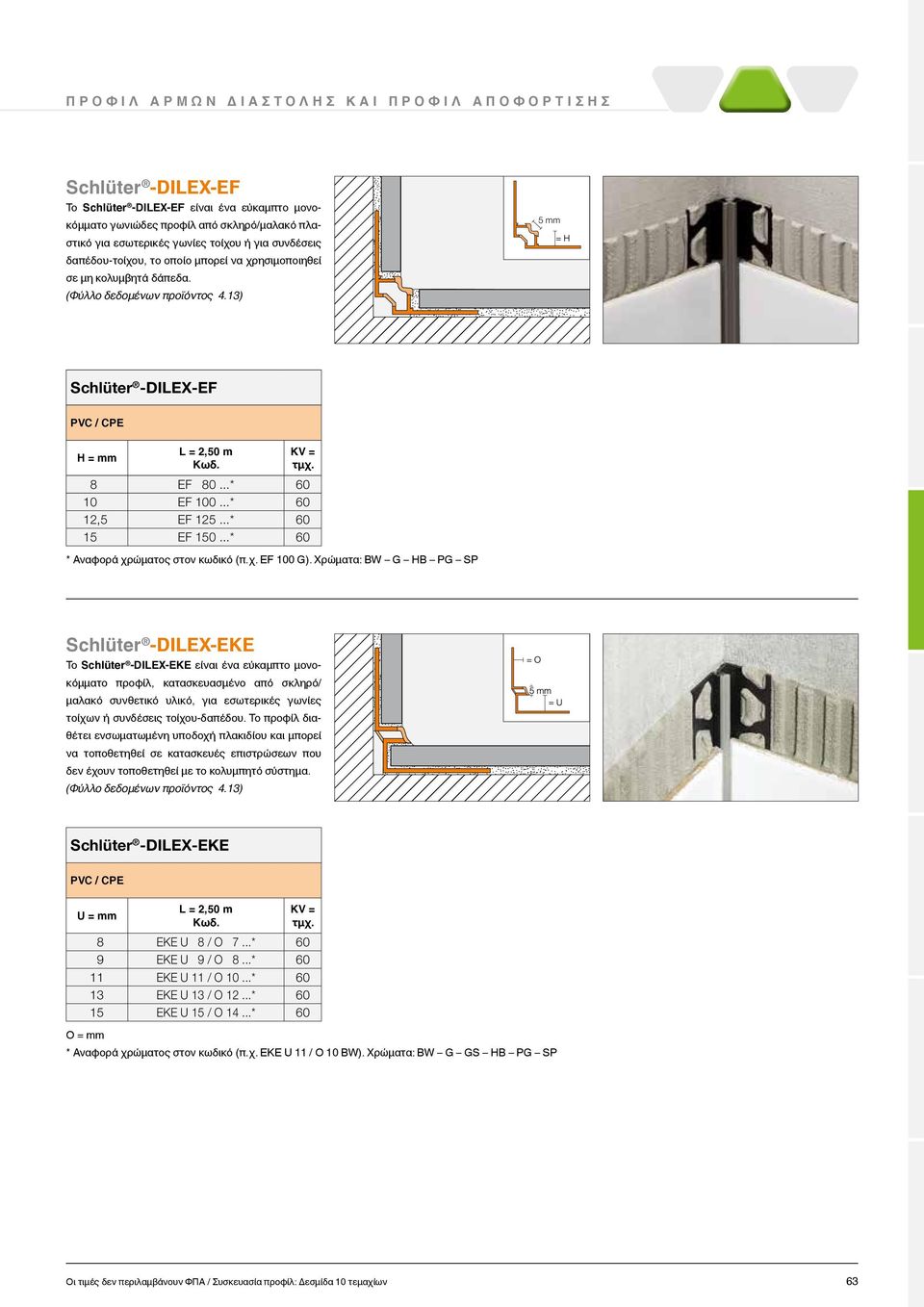

13 Schlüter -DILEX-EF To Schlüter -DILEX-EF είναι ένα εύκαμπτο μονοκόμματο γωνιώδες προφίλ από σκληρό/μαλακό πλαστικό για εσωτερικές γωνίες τοίχου ή για συνδέσεις δαπέδου-τοίχου, το οποίο μπορεί να χρησιμοποιηθεί σε μη κολυμβητά δάπεδα. (Φύλλο δεδομένων προϊόντος 4.13) 5 mm Schlüter -DILEX-EF 8 EF 80...* EF * 60 12,5 EF * EF * 60 * Αναφορά χρώματος στον κωδικό (π.χ. EF 100 G). Χρώματα: BW G HB PG SP Schlüter -DILEX-EKE Το Schlüter -DILEX-EKE είναι ένα εύκαμπτο μονοκόμματο προφίλ, κατασκευασμένο από σκληρό/ μαλακό συνθετικό υλικό, για εσωτερικές γωνίες τοίχων ή συνδέσεις τοίχου-δαπέδου. Το προφίλ διαθέτει ενσωματωμένη υποδοχή πλακιδίου και μπορεί να τοποθετηθεί σε κατασκευές επιστρώσεων που δεν έχουν τοποθετηθεί με το κολυμπητό σύστημα. (Φύλλο δεδομένων προϊόντος 4.13) Schlüter -DILEX-EKE 8 EKE U 8 / O 7...* 60 9 EKE U 9 / O 8...* EKE U 11 / O 10...* EKE U 13 / O 12...* EKE U 15 / O 14...* 60 O = mm * Αναφορά χρώματος στον κωδικό (π.χ. EKE U 11 / O 10 BW). Χρώματα: BW G GS HB PG SP Οι τιμές δεν περιλαμβάνουν ΦΠΑ / Συσκευασία προφίλ: Δεσμίδα 10 τεμαχίων 63

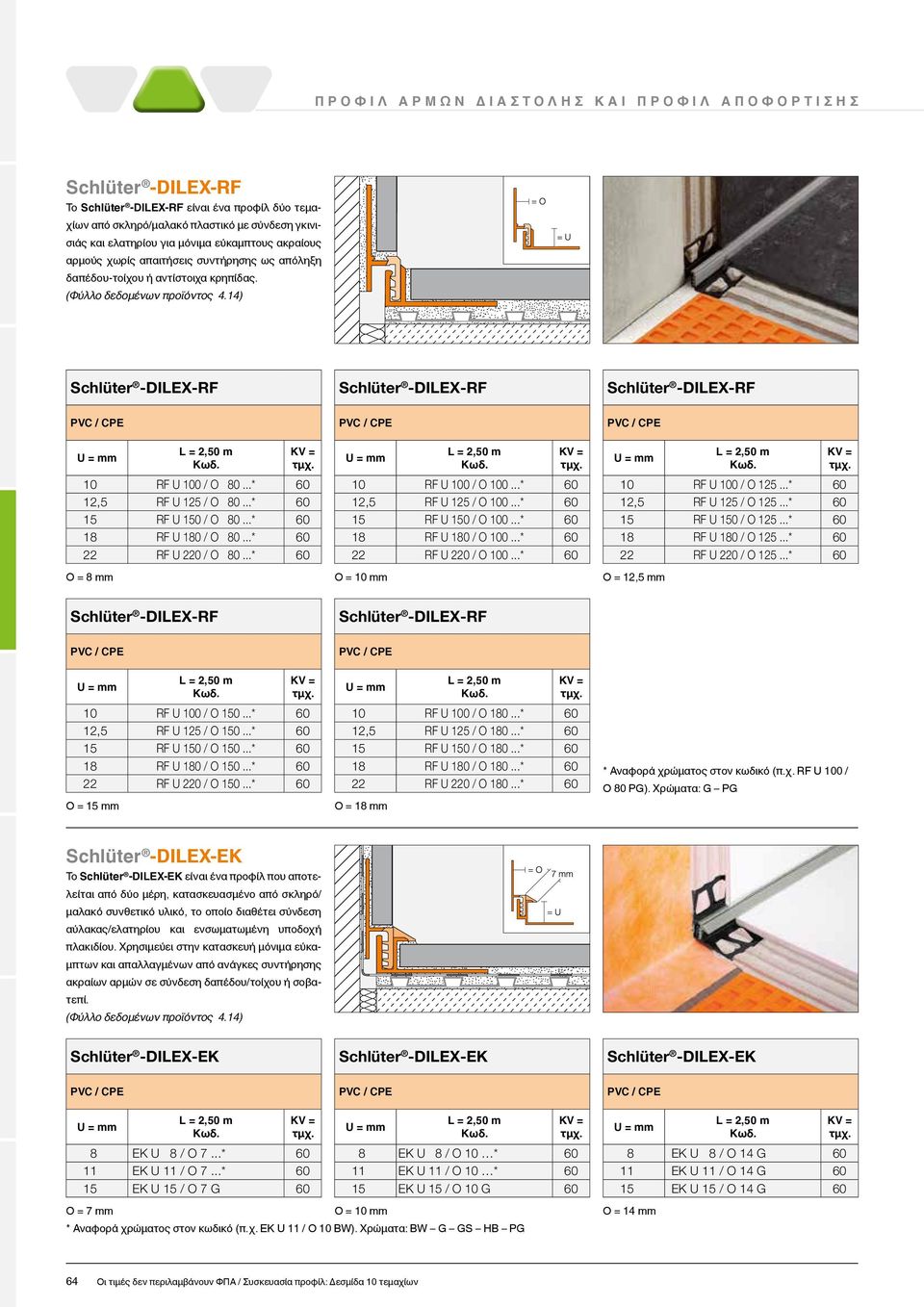

14 Schlüter -DILEX-RF To Schlüter -DILEX-RF είναι ένα προφίλ δύο τεμαχίων από σκληρό/μαλακό πλαστικό με σύνδεση γκινισιάς και ελατηρίου για μόνιμα εύκαμπτους ακραίους αρμούς χωρίς απαιτήσεις συντήρησης ως απόληξη δαπέδου-τοίχου ή αντίστοιχα κρηπίδας. (Φύλλο δεδομένων προϊόντος 4.14) Schlüter -DILEX-RF Schlüter -DILEX-RF Schlüter -DILEX-RF 10 RF U 100 / O 80...* 60 12,5 RF U 125 / O 80...* RF U 150 / O 80...* RF U 180 / O 80...* RF U 220 / O 80...* RF U 100 / O * 60 12,5 RF U 125 / O * RF U 150 / O * RF U 180 / O * RF U 220 / O * RF U 100 / O * 60 12,5 RF U 125 / O * RF U 150 / O * RF U 180 / O * RF U 220 / O * 60 O = 8 mm O = 10 mm O = 12,5 mm Schlüter -DILEX-RF Schlüter -DILEX-RF 10 RF U 100 / O * 60 12,5 RF U 125 / O * RF U 150 / O * RF U 180 / O * RF U 220 / O * RF U 100 / O * 60 12,5 RF U 125 / O * RF U 150 / O * RF U 180 / O * RF U 220 / O * 60 * Αναφορά χρώματος στον κωδικό (π.χ. RF U 100 / O 80 PG). Χρώματα: G PG O = 15 mm O = 18 mm Schlüter -DILEX-EK Το Schlüter -DILEX-EK είναι ένα προφίλ που αποτελείται από δύο μέρη, κατασκευασμένο από σκληρό/ μαλακό συνθετικό υλικό, το οποίο διαθέτει σύνδεση αύλακας/ελατηρίου και ενσωματωμένη υποδοχή πλακιδίου. Χρησιμεύει στην κατασκευή μόνιμα εύκαμπτων και απαλλαγμένων από ανάγκες συντήρησης ακραίων αρμών σε σύνδεση δαπέδου/τοίχου ή σοβατεπί. (Φύλλο δεδομένων προϊόντος 4.14) Schlüter -DILEX-EK Schlüter -DILEX-EK Schlüter -DILEX-EK 8 EK U 8 / O 7...* EK U 11 / O 7...* EK U 15 / O 7 G 60 8 EK U 8 / O 10 * EK U 11 / O 10 * EK U 15 / O 10 G 60 8 EK U 8 / O 14 G EK U 11 / O 14 G EK U 15 / O 14 G 60 O = 7 mm O = 10 mm * Αναφορά χρώματος στον κωδικό (π.χ. EK U 11 / O 10 BW). Χρώματα: BW G GS HB PG O = 14 mm 64 Οι τιμές δεν περιλαμβάνουν ΦΠΑ / Συσκευασία προφίλ: Δεσμίδα 10 τεμαχίων

15 Schlüter -DILEX-HK Το Schlüter -DILEX-HK είναι ένα προφίλ κοίλης απόληξης από σκληρό αναγεννημένο PVC με κοίλη απόληξη από μαλακό συνθετικό υλικό και ενσωματωμένη υποδοχή πλακιδίου για σύνδεση τοίχου/δαπέδου. Το προφίλ πληροί ιδιαίτερες απαιτήσεις υγιεινής και καθαρισμού, όπως ισχύουν π.χ. στη βιομηχανία τροφίμων και τις επαγγελματικές κουζίνες. (Φύλλο δεδομένων προϊόντος 4.11) = 9 mm = 12 mm Schlüter -DILEX-HK Schlüter -DILEX-HK/E Schlüter -DILEX-HK/V Εξωτερική γωνία 90 Συνδετήρας HK U 12 / O 9...* 60 A / HK /...* 50 V / HK 50 Schlüter -DILEX-HK/I Schlüter -DILEX-HK/EK Εσωτερική γωνία 90 Τελικό καπάκι I / HK 2 R 18 /...* 50 I / HK 3 R 18 /...* 50 * Αναφορά χρώματος στον κωδικό (π.χ. HK U 12 / O 9 BW). Χρώματα: BW G HB I2 = 2 έξοδοι, I3 = 3 έξοδοι ER = δεξιά / EL = αριστερά ER / HK / G 50 EL / HK / G 50 HK/EL HK/ER HK/E HK/I2 HK/I3 HKV Schlüter -DILEX-HKW Το Schlüter -DILEX-HKW είναι ένα κοίλο προφίλ από σκληρό πλαστικό για εσωτερικές γωνίες τοίχων και για συνδέσεις τοίχου/δαπέδου, όταν εμφανίζονται μόνο περιορισμένες κινήσεις. (Φύλλο δεδομένων προϊόντος 4.12) = H = H Schlüter -DILEX-HKW Schlüter -DILEX-HKW/E Schlüter -DILEX-HKW/EK PVC Εξωτερική γωνία 90 Τελικό καπάκι 7 HKW U 7 / O 7...* 60 9 HKW U 9 / O 9...* HKW U 11 / O 11...* 60 A / HKW /...* 50 E / HKW / G 50 Schlüter -DILEX-HKW/I Εσωτερική γωνία 90 I / HKW 2 R18 /...* 50 I / HKW 3 R18 /...* 50 I2 = 2 έξοδοι I3 = 3 έξοδοι * Αναφορά χρώματος στον κωδικό (π.χ. HKW U 9 / O 9 HB). Χρώματα: BW G HB PG HKW/EK HKW/E HKW/I2 HKW/I3 Οι τιμές δεν περιλαμβάνουν ΦΠΑ / Συσκευασία προφίλ: Δεσμίδα 10 τεμαχίων 65

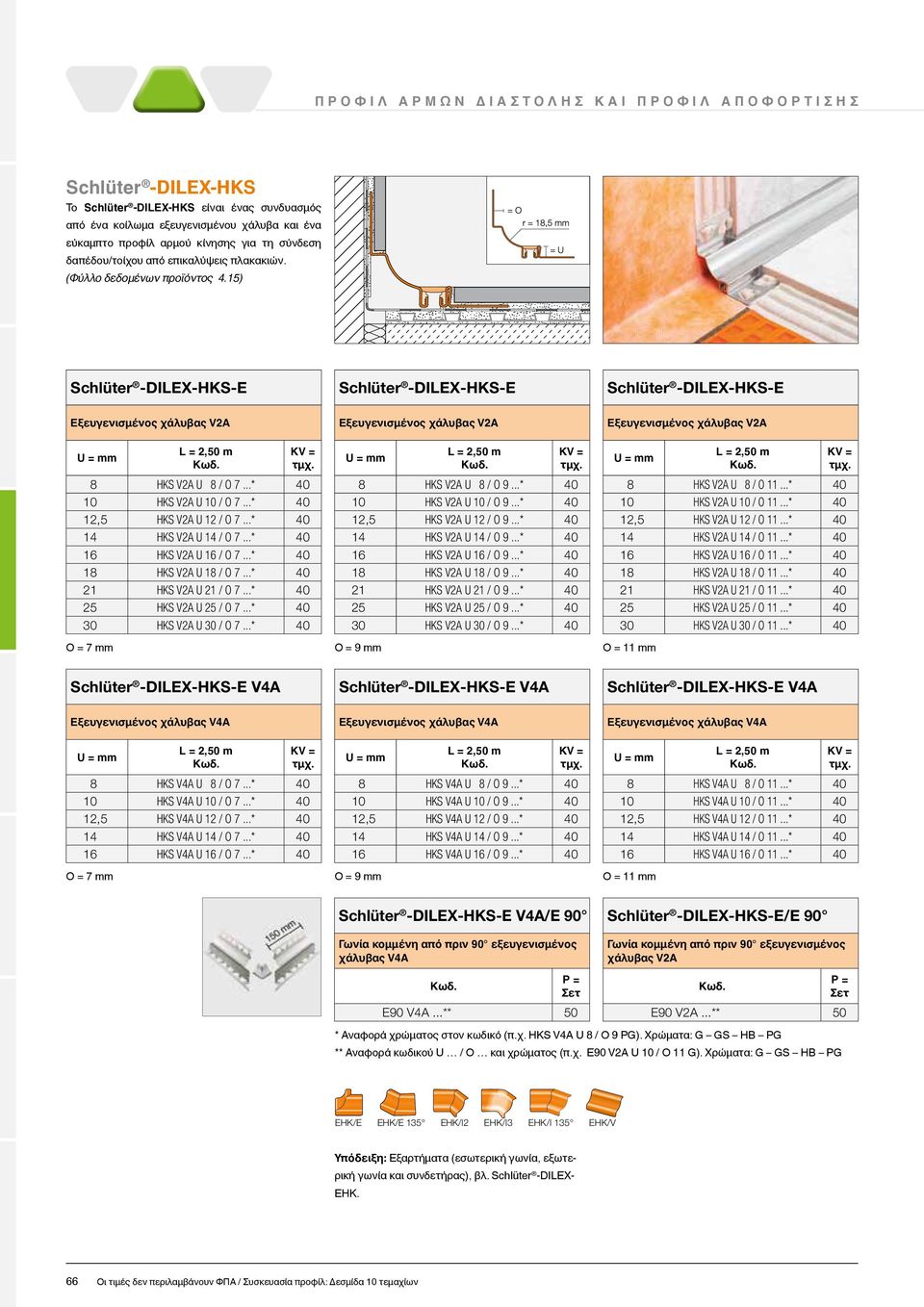

16 Schlüter -DILEX-HKS Το Schlüter -DILEX-HKS είναι ένας συνδυασμός από ένα κοίλωμα εξευγενισμένου χάλυβα και ένα εύκαμπτο προφίλ αρμού κίνησης για τη σύνδεση δαπέδου/τοίχου από επικαλύψεις πλακακιών. (Φύλλο δεδομένων προϊόντος 4.15) Schlüter -DILEX-HKS-E Schlüter -DILEX-HKS-E Schlüter -DILEX-HKS-E 8 HKS V2A U 8 / O 7...* HKS V2A U 10 / O 7...* 40 12,5 HKS V2A U 12 / O 7...* HKS V2A U 14 / O 7...* HKS V2A U 16 / O 7...* HKS V2A U 18 / O 7...* HKS V2A U 21 / O 7...* HKS V2A U 25 / O 7...* HKS V2A U 30 / O 7...* 40 8 HKS V2A U 8 / O 9...* HKS V2A U 10 / O 9...* 40 12,5 HKS V2A U 12 / O 9...* HKS V2A U 14 / O 9...* HKS V2A U 16 / O 9...* HKS V2A U 18 / O 9...* HKS V2A U 21 / O 9...* HKS V2A U 25 / O 9...* HKS V2A U 30 / O 9...* 40 8 HKS V2A U 8 / O 11...* HKS V2A U 10 / O 11...* 40 12,5 HKS V2A U 12 / O 11...* HKS V2A U 14 / O 11...* HKS V2A U 16 / O 11...* HKS V2A U 18 / O 11...* HKS V2A U 21 / O 11...* HKS V2A U 25 / O 11...* HKS V2A U 30 / O 11...* 40 O = 7 mm O = 9 mm O = 11 mm Schlüter -DILEX-HKS-E V4A Schlüter -DILEX-HKS-E V4A Schlüter -DILEX-HKS-E V4A Εξευγενισμένος χάλυβας V4A Εξευγενισμένος χάλυβας V4A Εξευγενισμένος χάλυβας V4A 8 HKS V4A U 8 / O 7...* HKS V4A U 10 / O 7...* 40 12,5 HKS V4A U 12 / O 7...* HKS V4A U 14 / O 7...* HKS V4A U 16 / O 7...* 40 8 HKS V4A U 8 / O 9...* HKS V4A U 10 / O 9...* 40 12,5 HKS V4A U 12 / O 9...* HKS V4A U 14 / O 9...* HKS V4A U 16 / O 9...* 40 8 HKS V4A U 8 / O 11...* HKS V4A U 10 / O 11...* 40 12,5 HKS V4A U 12 / O 11...* HKS V4A U 14 / O 11...* HKS V4A U 16 / O 11...* 40 O = 7 mm O = 9 mm O = 11 mm Schlüter -DILEX-HKS-E V4A/E 90 Γωνία κομμένη από πριν 90 εξευγενισμένος χάλυβας V4A Σετ E90 V4A...** 50 Schlüter -DILEX-HKS-E/E 90 Γωνία κομμένη από πριν 90 εξευγενισμένος χάλυβας V2A Σετ E90 V2A...** 50 * Αναφορά χρώματος στον κωδικό (π.χ. HKS V4A U 8 / O 9 PG). Χρώματα: G GS HB PG ** Αναφορά κωδικού U / O και χρώματος (π.χ. E90 V2A U 10 / O 11 G). Χρώματα: G GS HB PG EHK/E EHK/E 135 EHK/I2 EHK/I3 EHK/I 135 EHK/V Υπόδειξη: Εξαρτήματα (εσωτερική γωνία, εξωτερική γωνία και συνδετήρας), βλ. Schlüter -DILEX- EHK. 66 Οι τιμές δεν περιλαμβάνουν ΦΠΑ / Συσκευασία προφίλ: Δεσμίδα 10 τεμαχίων

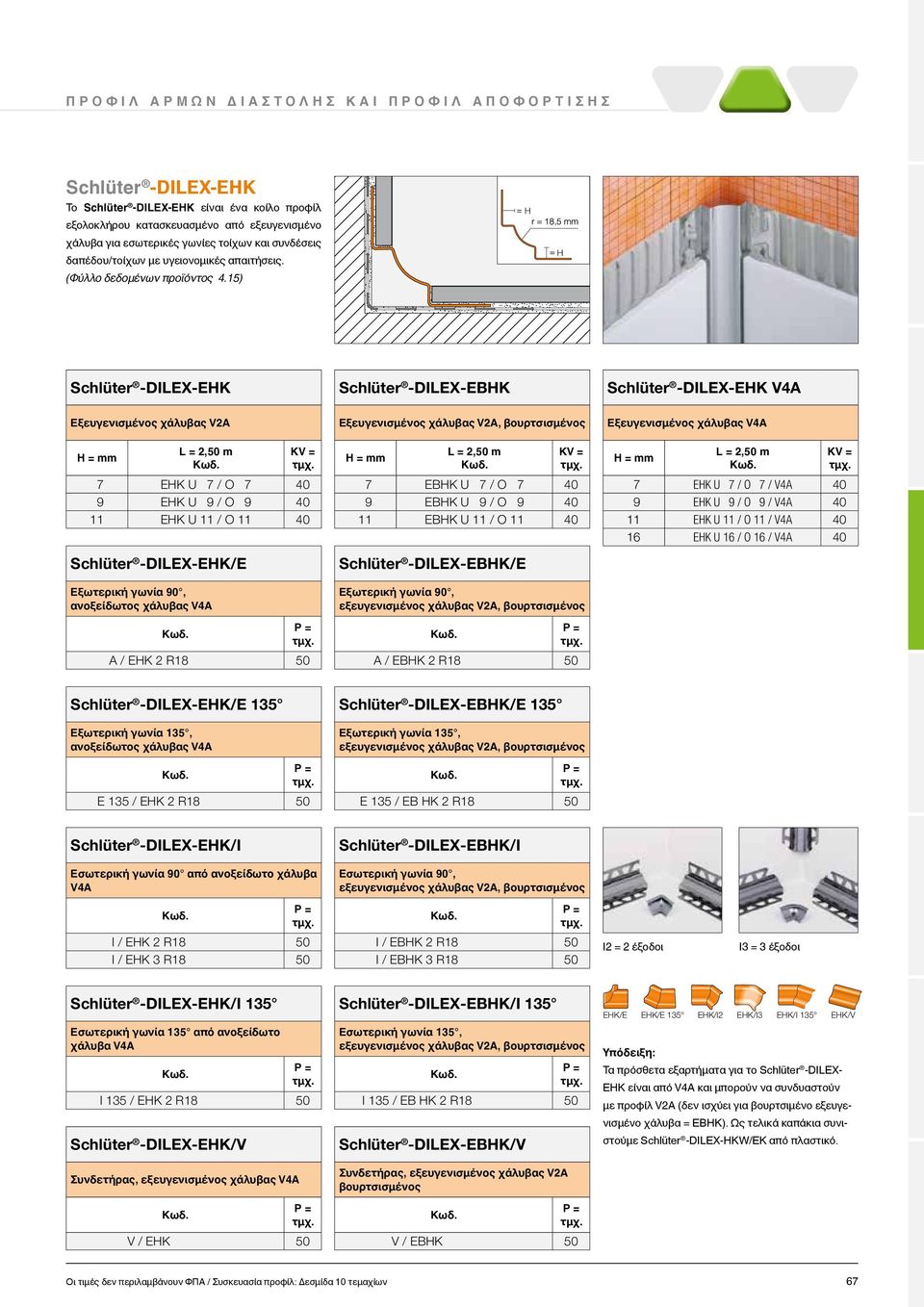

17 Schlüter -DILEX-EHK Το Schlüter -DILEX-EHK είναι ένα κοίλο προφίλ εξολοκλήρου κατασκευασμένο από εξευγενισμένο χάλυβα για εσωτερικές γωνίες τοίχων και συνδέσεις δαπέδου/τοίχων με υγειονομικές απαιτήσεις. (Φύλλο δεδομένων προϊόντος 4.15) H, H Schlüter -DILEX-EHK Schlüter -DILEX-EBHK Schlüter -DILEX-EHK V4A, βουρτσισμένος Εξευγενισμένος χάλυβας V4A 7 EHK U 7 / O EHK U 9 / O EHK U 11 / O Schlüter -DILEX-EHK/E Εξωτερική γωνία 90, ανοξείδωτος χάλυβας V4A A / EHK 2 R EBHK U 7 / O EBHK U 9 / O EBHK U 11 / O Schlüter -DILEX-EBHK/E Εξωτερική γωνία 90, εξευγενισμένος χάλυβας V2A, βουρτσισμένος A / EBHK 2 R EHK U 7 / O 7 / V4A 40 9 EHK U 9 / O 9 / V4A EHK U 11 / O 11 / V4A EHK U 16 / O 16 / V4A 40 Schlüter -DILEX-EHK/E 135 Schlüter -DILEX-EBHK/E 135 Εξωτερική γωνία 135, ανοξείδωτος χάλυβας V4A E 135 / EHK 2 R18 50 Εξωτερική γωνία 135, εξευγενισμένος χάλυβας V2A, βουρτσισμένος E 135 / EB HK 2 R18 50 Schlüter -DILEX-EHK/I Schlüter -DILEX-EBHK/I Εσωτερική γωνία 90 από ανοξείδωτο χάλυβα V4A Εσωτερική γωνία 90, εξευγενισμένος χάλυβας V2A, βουρτσισμένος I / EHK 2 R18 50 I / EHK 3 R18 50 I / EBHK 2 R18 50 I / EBHK 3 R18 50 I2 = 2 έξοδοι I3 = 3 έξοδοι Schlüter -DILEX-EHK/I 135 Εσωτερική γωνία 135 από ανοξείδωτο χάλυβα V4A I 135 / EHK 2 R18 50 Schlüter -DILEX-EHK/V Συνδετήρας, εξευγενισμένος χάλυβας V4A V / EHK 50 Schlüter -DILEX-EBHK/I 135 Εσωτερική γωνία 135, εξευγενισμένος χάλυβας V2A, βουρτσισμένος I 135 / EB HK 2 R18 50 Schlüter -DILEX-EBHK/V Συνδετήρας, εξευγενισμένος χάλυβας V2A βουρτσισμένος V / EBHK 50 EHK/E EHK/E 135 EHK/I2 EHK/I3 EHK/I 135 EHK/V Υπόδειξη: Τα πρόσθετα εξαρτήματα για το Schlüter -DILEX- EHK είναι από V4A και μπορούν να συνδυαστούν με προφίλ V2A (δεν ισχύει για βουρτσιμένο εξευγενισμένο χάλυβα = EBHK). Ως τελικά καπάκια συνιστούμε Schlüter -DILEX-HKW/EK από πλαστικό. Οι τιμές δεν περιλαμβάνουν ΦΠΑ / Συσκευασία προφίλ: Δεσμίδα 10 τεμαχίων 67

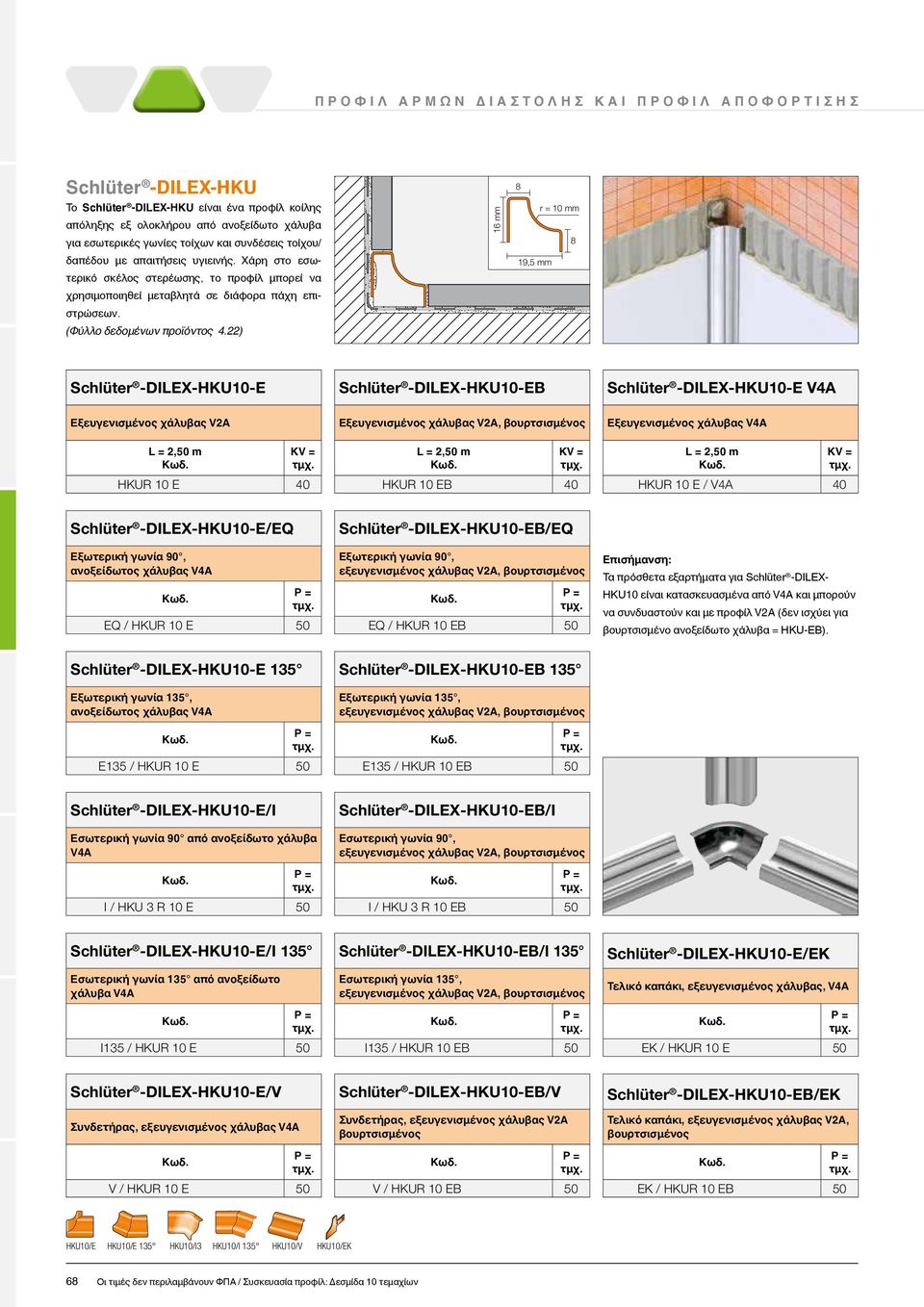

18 Schlüter -DILEX-HKU 8 Το Schlüter -DILEX-HKU είναι ένα προφίλ κοίλης απόληξης εξ ολοκλήρου από ανοξείδωτο χάλυβα 16 mm r = 10 mm για εσωτερικές γωνίες τοίχων και συνδέσεις τοίχου/ 8 δαπέδου με απαιτήσεις υγιεινής. Χάρη στο εσω- 19,5 mm τερικό σκέλος στερέωσης, το προφίλ μπορεί να χρησιμοποιηθεί μεταβλητά σε διάφορα πάχη επιστρώσεων. (Φύλλο δεδομένων προϊόντος 4.22) Schlüter -DILEX-HKU10-E Schlüter -DILEX-HKU10-EB Schlüter -DILEX-HKU10-E V4A, βουρτσισμένος Εξευγενισμένος χάλυβας V4A HKUR 10 E 40 HKUR 10 EB 40 HKUR 10 E / V4A 40 Schlüter -DILEX-HKU10-E/EQ Schlüter -DILEX-HKU10-EB/EQ Εξωτερική γωνία 90, ανοξείδωτος χάλυβας V4A EQ / HKUR 10 E 50 Schlüter -DILEX-HKU10-E 135 Εξωτερική γωνία 135, ανοξείδωτος χάλυβας V4A E135 / HKUR 10 E 50 Εξωτερική γωνία 90, εξευγενισμένος χάλυβας V2A, βουρτσισμένος EQ / HKUR 10 EB 50 Schlüter -DILEX-HKU10-EB 135 Εξωτερική γωνία 135, εξευγενισμένος χάλυβας V2A, βουρτσισμένος E135 / HKUR 10 EB 50 Επισήμανση: Τα πρόσθετα εξαρτήματα για Schlüter -DILEX- HKU10 είναι κατασκευασμένα από V4A και μπορούν να συνδυαστούν και με προφίλ V2A (δεν ισχύει για βουρτσισμένο ανοξείδωτο χάλυβα = HKU-EB). Schlüter -DILEX-HKU10-E/I Schlüter -DILEX-HKU10-EB/I Εσωτερική γωνία 90 από ανοξείδωτο χάλυβα V4A Εσωτερική γωνία 90, εξευγενισμένος χάλυβας V2A, βουρτσισμένος I / HKU 3 R 10 E 50 I / HKU 3 R 10 EB 50 Schlüter -DILEX-HKU10-E/I 135 Schlüter -DILEX-HKU10-EB/I 135 Schlüter -DILEX-HKU10-E/EK Εσωτερική γωνία 135 από ανοξείδωτο χάλυβα V4A Εσωτερική γωνία 135, εξευγενισμένος χάλυβας V2A, βουρτσισμένος Τελικό καπάκι, εξευγενισμένος χάλυβας, V4A I135 / HKUR 10 E 50 I135 / HKUR 10 EB 50 EK / HKUR 10 E 50 Schlüter -DILEX-HKU10-E/V Schlüter -DILEX-HKU10-EB/V Schlüter -DILEX-HKU10-EB/EK Συνδετήρας, εξευγενισμένος χάλυβας V4A Συνδετήρας, εξευγενισμένος χάλυβας V2A βουρτσισμένος Τελικό καπάκι, εξευγενισμένος χάλυβας V2A, βουρτσισμένος V / HKUR 10 E 50 V / HKUR 10 EB 50 EK / HKUR 10 EB 50 HKU10/E HKU10/E 135 HKU10/I3 HKU10/I 135 HKU10/V HKU10/EK 68 Οι τιμές δεν περιλαμβάνουν ΦΠΑ / Συσκευασία προφίλ: Δεσμίδα 10 τεμαχίων

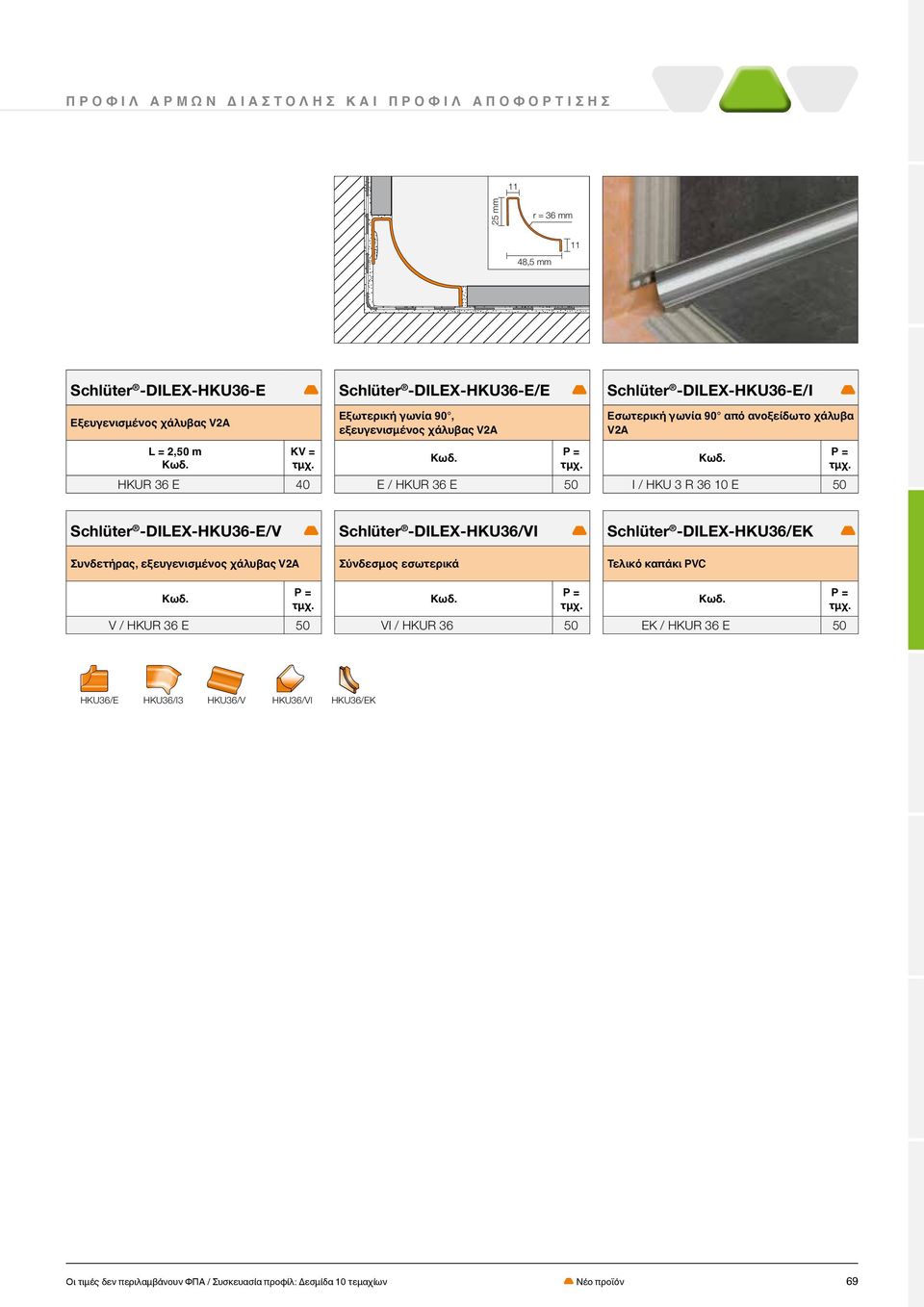

19 11 25 mm r = 36 mm 11 48,5 mm Schlüter -DILEX-HKU36-E T HKUR 36 E 40 Schlüter -DILEX-HKU36-E/V Συνδετήρας, εξευγενισμένος χάλυβας V2A T V / HKUR 36 E 50 Schlüter -DILEX-HKU36-E/E Εξωτερική γωνία 90, εξευγενισμένος χάλυβας V2A T E / HKUR 36 E 50 Schlüter -DILEX-HKU36/VI Σύνδεσμος εσωτερικά T VI / HKUR Schlüter -DILEX-HKU36-E/I T Εσωτερική γωνία 90 από ανοξείδωτο χάλυβα V2A I / HKU 3 R E 50 Schlüter -DILEX-HKU36/EK Τελικό καπάκι PVC T EK / HKUR 36 E 50 HKU36/E HKU36/I3 HKU36/V HKU36/VI HKU36/EK Οι τιμές δεν περιλαμβάνουν ΦΠΑ / Συσκευασία προφίλ: Δεσμίδα 10 τεμαχίων T Νέο προϊόν 69

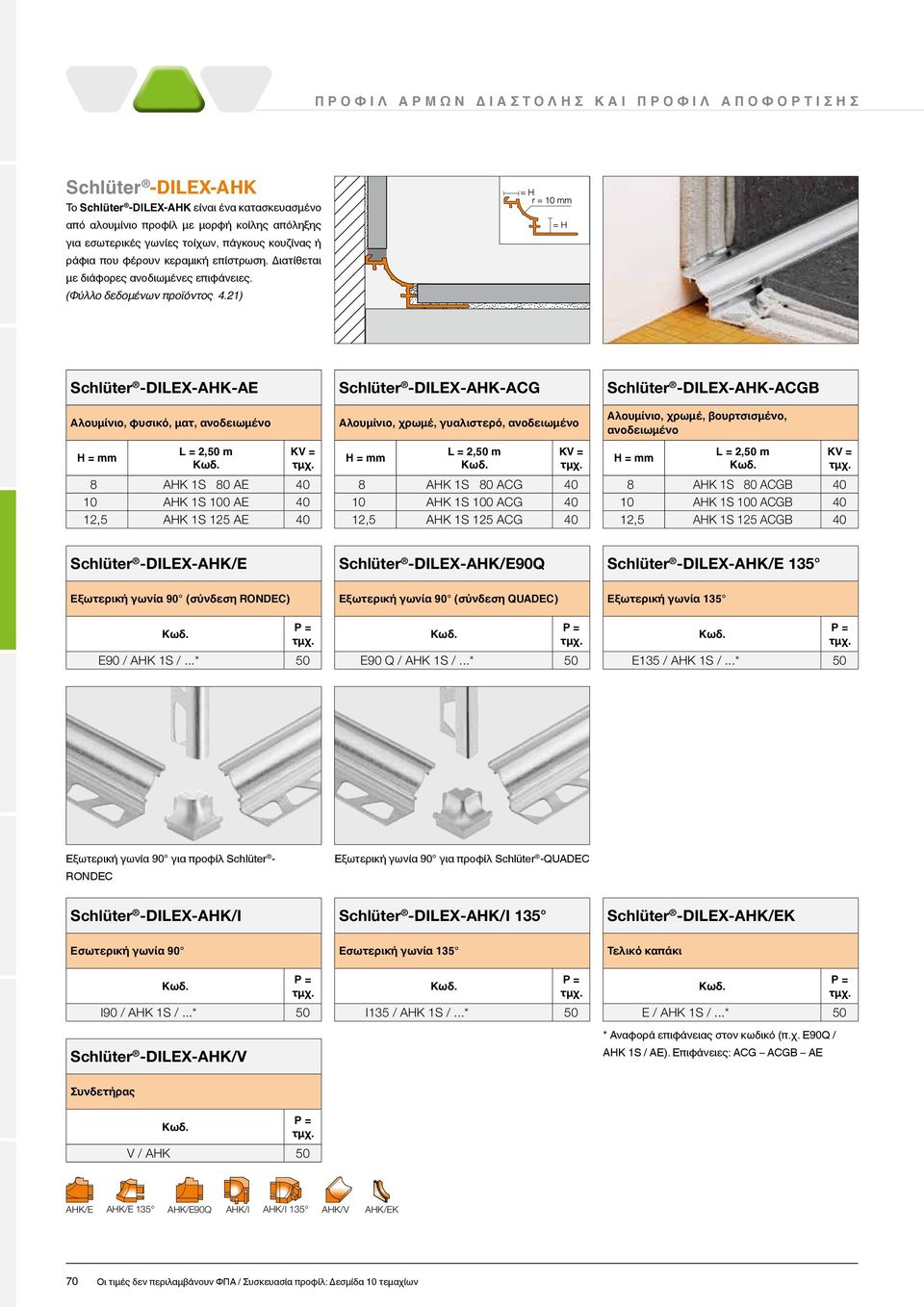

20 Schlüter -DILEX-AHK Το Schlüter -DILEX-AHK είναι ένα κατασκευασμένο από αλουμίνιο προφίλ με μορφή κοίλης απόληξης για εσωτερικές γωνίες τοίχων, πάγκους κουζίνας ή ράφια που φέρουν κεραμική επίστρωση. Διατίθεται με διάφορες ανοδιωμένες επιφάνειες. (Φύλλο δεδομένων προϊόντος 4.21) Schlüter -DILEX-AHK-AE Schlüter -DILEX-AHK-ACG Schlüter -DILEX-AHK-ACGB Αλουμίνιο, φυσικό, ματ, ανοδειωμένο Αλουμίνιο, χρωμέ, γυαλιστερό, ανοδειωμένο Αλουμίνιο, χρωμέ, βουρτσισμένο, ανοδειωμένο 8 AHK 1S 80 AE AHK 1S 100 AE 40 12,5 AHK 1S 125 AE 40 8 AHK 1S 80 ACG AHK 1S 100 ACG 40 12,5 AHK 1S 125 ACG 40 8 AHK 1S 80 ACGB AHK 1S 100 ACGB 40 12,5 AHK 1S 125 ACGB 40 Schlüter -DILEX-AHK/E Schlüter -DILEX-AHK/E90Q Schlüter -DILEX-AHK/E 135 Εξωτερική γωνία 90 (σύνδεση RONDEC) Εξωτερική γωνία 90 (σύνδεση QUADEC) Εξωτερική γωνία 135 E90 / AHK 1S /...* 50 E90 Q / AHK 1S /...* 50 E135 / AHK 1S /...* 50 Εξωτερική γωνία 90 για προφίλ Schlüter - RONDEC Εξωτερική γωνία 90 για προφίλ Schlüter -QUADEC Schlüter -DILEX-AHK/I Schlüter -DILEX-AHK/I 135 Schlüter -DILEX-AHK/EK Εσωτερική γωνία 90 Εσωτερική γωνία 135 Τελικό καπάκι I90 / AHK 1S /...* 50 I135 / AHK 1S /...* 50 E / AHK 1S /...* 50 * Αναφορά επιφάνειας στον κωδικό (π.χ. E90Q / Schlüter -DILEX-AHK/V AHK 1S / AE). Επιφάνειες: ACG ACGB AE Συνδετήρας V / AHK 50 AHK/E AHK/E 135 AHK/E90Q AHK/I AHK/I 135 AHK/V AHK/EK 70 Οι τιμές δεν περιλαμβάνουν ΦΠΑ / Συσκευασία προφίλ: Δεσμίδα 10 τεμαχίων

21 Schlüter -DILEX-AHKA Το Schlüter -DILEX-AHKA είναι ένα κατασκευασμένο από αλουμίνιο προφίλ με μορφή κοίλης απόληξης για εσωτερικές γωνίες τοίχων, πάγκους κουζίνας ή ράφια που φέρουν κεραμική επίστρωση. Διατίθεται με διάφορες ανοδιωμένες επιφάνειες και μπορεί να συνδεθεί από τη μία πλευρά σε υπάρχουσες επιστρώσεις. (Φύλλο δεδομένων προϊόντος 4.21) = H 21 mm Schlüter -DILEX-AHKA-AE Schlüter -DILEX-AHKA-ACGB Αλουμίνιο, φυσικό, ματ, ανοδειωμένο Αλουμίνιο, χρωμέ, βουρτσισμένο, ανοδειωμένο 8 AHKA 80 AE AHKA 100 AE 40 12,5 AHKA 125 AE AHKA 150 AE 40 8 AHKA 80 ACGB AHKA 100 ACGB 40 12,5 AHKA 125 ACGB AHKA 150 ACGB 40 Schlüter -DILEX-AHKA/E Schlüter -DILEX-AHKA/E 135 Εξωτερική γωνία 90 Εξωτερική γωνία 135 E90 / AHKA /...* 50 E135 / AHKA /...* 50 Schlüter -DILEX-AHKA/I Schlüter -DILEX-AHKA/I 135 Εσωτερική γωνία 90 Εσωτερική γωνία 135 I90 / AHKA /...* 50 I135 / AHKA /...* 50 Schlüter -DILEX-AHKA/ER Schlüter -DILEX-AHKA/EL Ακραίο κάλυμμα, δεξιά Ακραίο κάλυμμα, αριστερά ER / AHKA /...* 50 EL / AHKA /...* 50 * Αναφορά επιφάνειας στον κωδικό (π.χ. E90 / AHKA / AE). Επιφάνειες: ACGB AE AHKA/E AHKA/E 135 AHKA/I AHKA/I 135 AHKA/EL AHKA/ER Οι τιμές δεν περιλαμβάνουν ΦΠΑ / Συσκευασία προφίλ: Δεσμίδα 10 τεμαχίων 71
