1 ΕΙΣΑΓΩΓΗ ΣΤΗΝ ΠΛΗΡΟΦΟΡΙΚΗ Ενότητα 6: Τεχνολογία Λογισμικού-Software Engineering Πασχαλίδης Δημοσθένης Τμήμα Ιερατικών Σπουδών

2 Άδειες Χρήσης Το παρόν εκπαιδευτικό υλικό υπόκειται σε άδειες χρήσης Creative Commons. Για εκπαιδευτικό υλικό, όπως εικόνες, που υπόκειται σε άλλου τύπου άδειας χρήσης, η άδεια χρήσης αναφέρεται ρητώς. 2

3 Χρηματοδότηση Το παρόν εκπαιδευτικό υλικό έχει αναπτυχθεί στα πλαίσια του εκπαιδευτικού έργου του διδάσκοντα. Το έργο «Ανοικτά Ακαδημαϊκά Μαθήματα στο TEI Δυτικής Μακεδονίας και στην Ανώτατη Εκκλησιαστική Ακαδημία Θεσσαλονίκης» έχει χρηματοδοτήσει μόνο τη αναδιαμόρφωση του εκπαιδευτικού υλικού. Το έργο υλοποιείται στο πλαίσιο του Επιχειρησιακού Προγράμματος «Εκπαίδευση και Δια Βίου Μάθηση» και συγχρηματοδοτείται από την Ευρωπαϊκή Ένωση (Ευρωπαϊκό Κοινωνικό Ταμείο) και από εθνικούς πόρους. 3

4 Σκοποί ενότητας Εξερεύνηση των προβλημάτων που παρουσιάζονται κατά τη διάρκεια της ανάπτυξης μεγάλων, σύνθετων συστημάτων λογισμικού. Εισαγωγή στις αρχές που κατευθύνουν τη διαδικασία ανάπτυξης λογισμικού και οδηγούν σε αποδοτικά, αξιόπιστα προϊόντα λογισμικού. 4

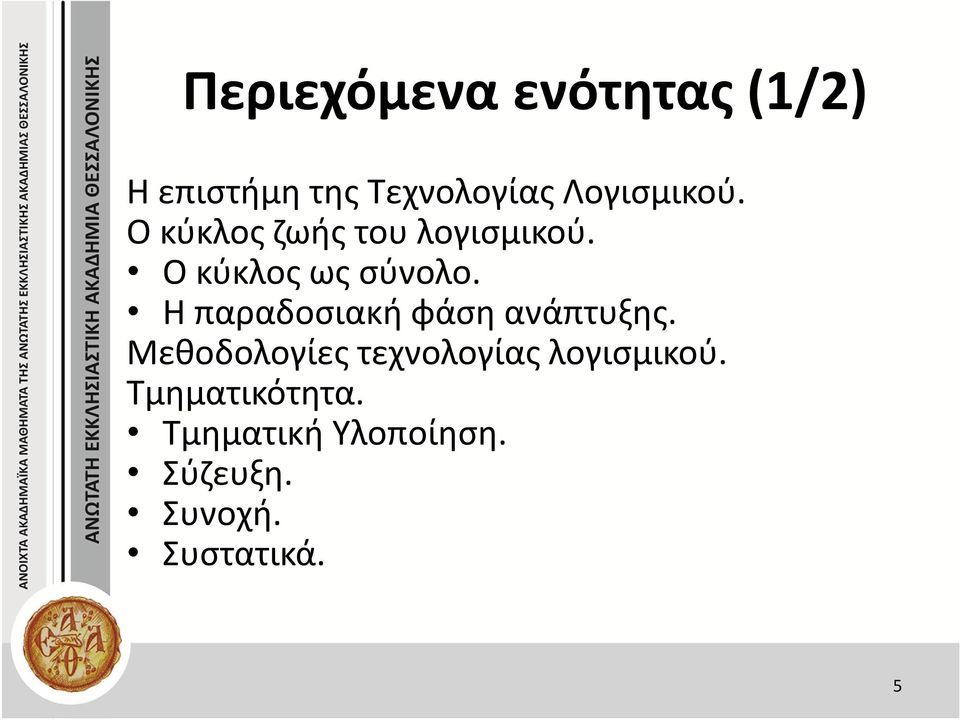

5 Περιεχόμενα ενότητας (1/2) Η επιστήμη της Τεχνολογίας Λογισμικού. Ο κύκλος ζωής του λογισμικού. Ο κύκλος ως σύνολο. Η παραδοσιακή φάση ανάπτυξης. Μεθοδολογίες τεχνολογίας λογισμικού. Τμηματικότητα. Τμηματική Υλοποίηση. Σύζευξη. Συνοχή. Συστατικά. 5

6 Περιεχόμενα ενότητας (2/2) Εργαλεία ανάπτυξης. Παλιοί φίλοι. Ενοποιημένη γλώσσα μοντελοποίησης. Πρότυπα σχεδίασης. Έλεγχος. Τεκμηρίωση. Ιδιοκτησία και ευθύνη λογισμικού. 6

7 Η επιστήμη της Τεχνολογίας Λογισμικού (1/3) Σχεδιασμός, ανάπτυξη και συντήρηση μεγάλων συστημάτων λογισμικού. Διαφέρει από τα άλλα επιστημονικά και τεχνικά πεδία. Προκατασκευασμένα Τμήματα. Σύστημα μέτρησης. Πρακτικοί εναντίον θεωρητικών. 7

8 Η επιστήμη της Τεχνολογίας Λογισμικού (2/3) Οι οικονομίες όλων των αναπτυγμένων χωρών εξαρτώνται από το λογισμικό. Όλο και περισσότερα συστήματα είναι ελεγχόμενα από λογισμικό. Η τεχνολογία λογισμικού ασχολείται με θεωρίες, μεθόδους και εργαλεία για «επαγγελματική» ανάπτυξη λογισμικού (ανάπτυξη, διαχείριση και εξέλιξη συστημάτων). 8

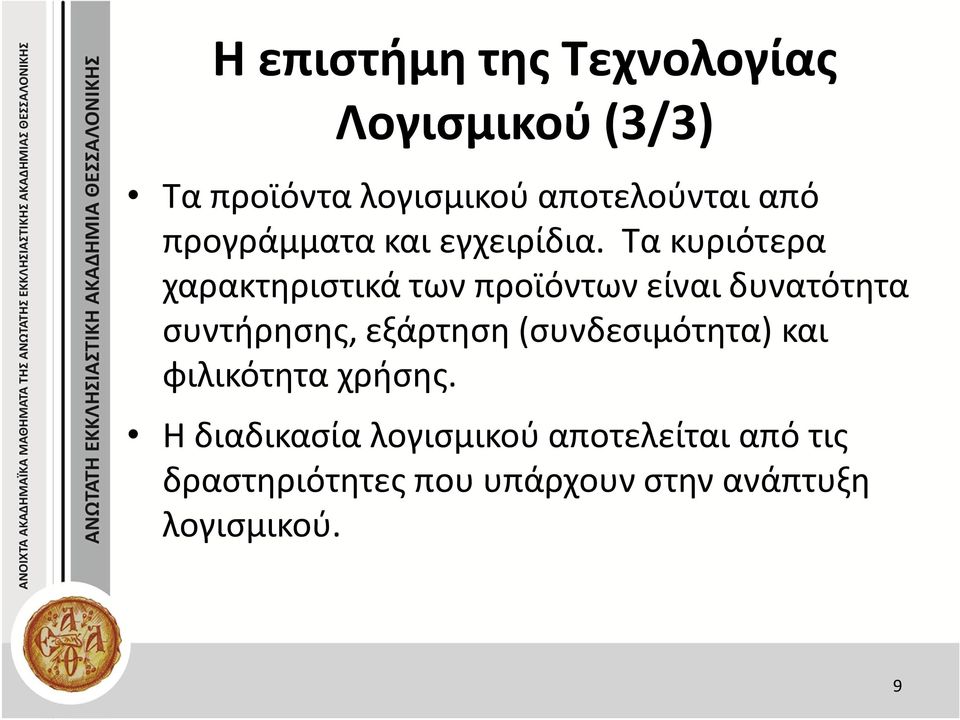

9 Η επιστήμη της Τεχνολογίας Λογισμικού (3/3) Τα προϊόντα λογισμικού αποτελούνται από προγράμματα και εγχειρίδια. Τα κυριότερα χαρακτηριστικά των προϊόντων είναι δυνατότητα συντήρησης, εξάρτηση (συνδεσιμότητα) και φιλικότητα χρήσης. Η διαδικασία λογισμικού αποτελείται από τις δραστηριότητες που υπάρχουν στην ανάπτυξη λογισμικού. 9

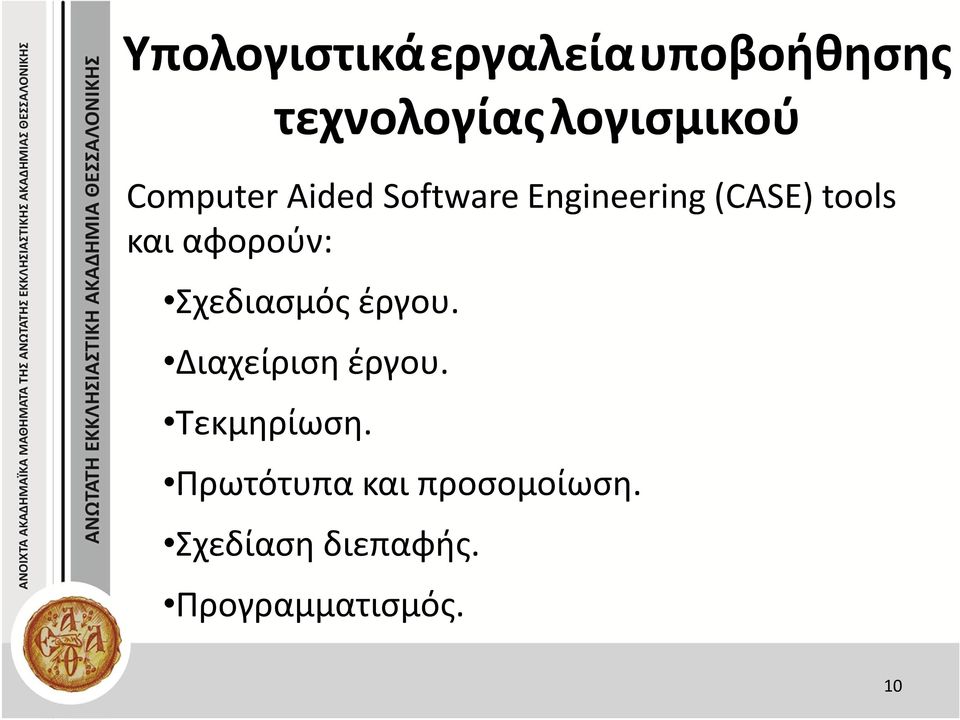

10 Υπολογιστικάεργαλείαυποβοήθησης τεχνολογίαςλογισμικού Computer Aided Software Engineering (CASE) tools και αφορούν: Σχεδιασμός έργου. Διαχείριση έργου. Τεκμηρίωση. Πρωτότυπα και προσομοίωση. Σχεδίαση διεπαφής. Προγραμματισμός. 10
