1 Prevzaté od CAC Engineering Team spracoval: Martin Ţemla / AC PRJ.MNG

2 Vysoká efektívnosť, HVAC & úspora prevádzkových nákladov Obsah Nové technológie Spoľahlivosť Energetická účinnosť šetrná k planéte Technické výhody Pohodlie a komfort Jednoduchá inštalácia a údrţba

3 Nové technológie

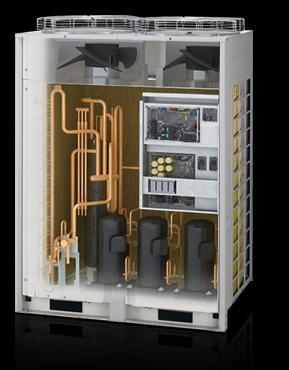

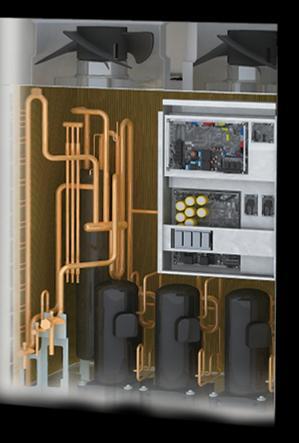

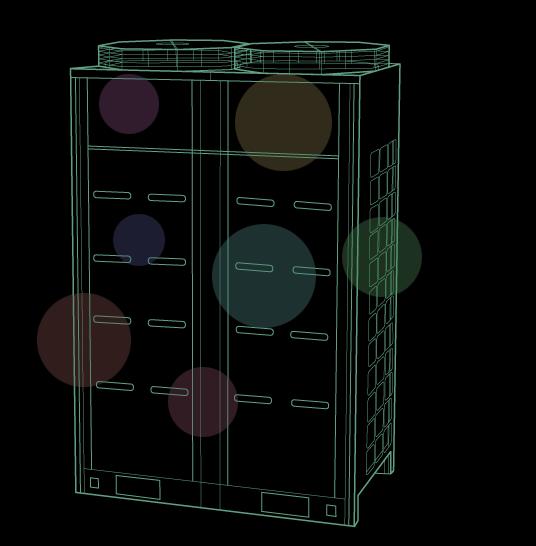

4 Nové technológie Inovácie pre zvýšenie COP Inverterová technológia, výsoká účinnosť, optimalizovaná prevádzka 01 V Scroll Inverter kompresor 02 Vysokotlaká olejová spiatočka [HiPOR TM ] 03 Cyclone dochladzovacia cirkulácia 04 Zvýšený tlak odvodného ventilátora 05 BLDC Inverter motor ventilátora 06 Distribúcia chladiva 07 Väčšia plocha výmenníka 08 Inovované inverterové riadenie 1/24

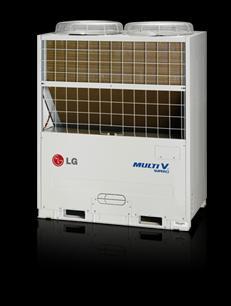

5 Nové technológie V-Scroll (LG inverter compressor) Systém vysokej efektívnosti, Nízka hladina hluku [dba] & menšia cirkulácia oleja [Wt%] Vysoká účinnosť BLDC HiPOR TM - LG Patent Cirkulácia oleja [Wt%] 2.5(250%) Rotor Steel Plates ND Magnetic Hz Štandartný HiPOR Spoľahlivosť pri nízkych teplotách Kompaktná veľkosť Nízka hlučnusť (dba) Φ179 Φ Hz Štandartný MULTI V III 2/24

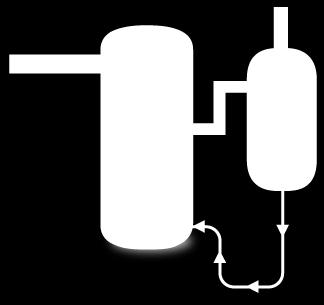

6 Nové technológie Nová olejová spiatočka (LG Patent) Nová technológia (HiPOR TM ) Zvyšuje kapacitu a COP Štandartný COMP Olejový separátor COMP Olejový separátor COP 3% zdokonalené HiPOR TM Nízky Tlak COMP Vysoký Tlak O/S Nízky Tlak COMP Vysoký Tlak O/S Pokles v Bypass-e Bez straty HiPOR TM : (LG Patent) 3/24

7 Nové technológie Continuous heating function Skrátenie doby rozmrazovania. Technológia implementovaná na výmenníku vonkajšej jednotky Štandartná Teplota vzduchu Kontinuálne vykurovanie A B Starý model Čas 4/24

8 Spoľahlivosť

9 Spoľahlivosť FDD (Detekcia a diagnostika chýb) Automatické testovanie, Kontrola stavu chladiva, Kontrola a zálohovanie jednotlivých častí a senzorov sýstému v reálnom čase zvyšuje spoľahlivosť zariadenia a minimalizuje čas nutný pre inštaláciu a údrţbu 01 Automatické testovanie 02 Kontrola stavu chladiva 03 IN-TIME diagnostika systému 04 IN-TIME záloţná prevádzka systému 05 Šetrenie chladiva pri servise 5/24

10 Spoľahlivosť FDD / Automatic test run Jednoduchý a rýchly test systému Funkcia auto test pomáha skrátiť čas na spustenie systému pri zachovaní kvality kontroly Štandardný test Nastavenie LGMV PC 100% prevádzka Prevádzka Jedného zariadenia Výsledná správa Auto Test funkcia Štart Výsledná správa Úspora času 60% Auto test funkcia Kontrola senzorov Kontrola prevádzky Kontrola napájania Kontrola stavu chladivat 6/24

11 Spoľahlivosť FDD / Automatická kontrola chybného zapojenia Multi V III automaticky kontroluje zapojenie ( rozvod chladiva, komunikačný rozvod ) a informuje uţívateľa o prípadnej chybe Chybne zapojený rozvod chladiva Chybne zapojený komunikačný rozvod kvapalný rozvod prepojený priamo s plynným rozvodom Komunikačný vodič Chybné prepojenie komunikačného rozvodu 7/24

12 Spoľahlivosť FDD / Kontrola stavu senzorov počas prevádzky Predchádza výpadku činnosti systému Multi V III pomocou systému EEV počas prevádzky vyhodnocuje hodnoty získané zo senzorov, ako ochrana výpadku činnosti systému Sensor Sensor EEV Teplotný senzor Tlakový senzor Vonk.jednotka 8 2 Vnút.jednotka 3 0 8/24

13 Spoľahlivosť FDD / Záloţná prevádzka systému Minimalizuje výpadky systému počas poruchy Systém FDD - Prevádzka počas poruchy Systém FDD - Prevádzka Porucha ON OFF Záloţná prevádzka 9/24

14 Spoľahlivosť FDD / Šetrenie chladiva - servis A V prípade poruchy vnútornej jednotky, funkcia zabezpečí odsanie zbytkového chladiva z potrubia do vonkajšej jednotky Porucha B V prípade poruchy vonkajšej jednotky, funkcia zabezpečí odsanie chladiva z nej do vnútorných jednotiek a potrubného rozvodu. Porucha 10/24

15 Energetická účinnosť šetrná k planéte

16 Energetická účinnosť šetrná k planéte Vysoké COP pre vykurovanie Vysoké COP - vykurovanie 4.6 (aj pre chladenie je EER vysoké ) COP Porovnanie chladenie Tepelné čerpadlá capacita 14HP kúrenie 12% 4.60 Vysokotlaká úprava vrtule ventilátoru BLDC Inverter motor ventilátora 21% Cyclone sub-cool circuit Väčší výmenník 3.4 Nový distribútor chladiva Inovovaný systém INVERTER riadenia BLDC inverter kompresor Štandartné zariadenie Standartné zariadenie účinnosť (COP) = Výkon zariadenia (kw) Spotreba zariadenia (kw) 11/24

17 Energetická účinnosť šetrná k planéte Väčší kontrolovaný frekvenčný rozsah Inovovaný systém INVERTER riadenia prevádzky pracuje vo širšiom frekvenčnom pásme Širšie pásmo kontroly opáčok kompresora Hz Hz štandartl 25 ~ 105Hz MULTI VIII 20 ~ 120Hz štandartný 12/24

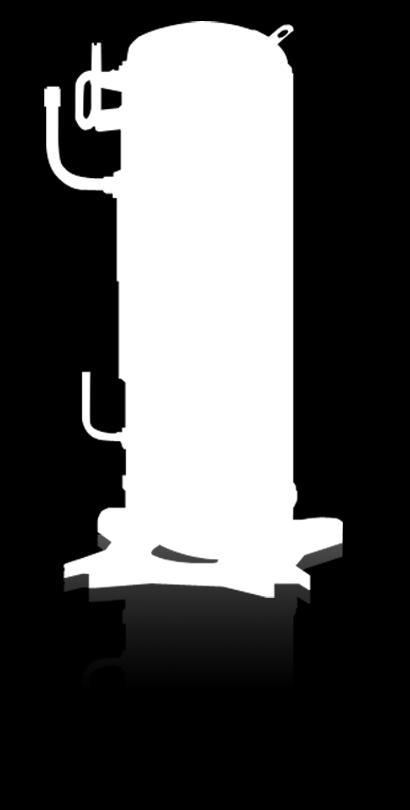

18 Energetická účinnosť šetrná k planéte V Scroll LG Inverter kompresor Inovovaný DC Inverter ND Magnetic Rotor Steel Plates Inovácia upravila chod motora a najmä zvýšila jeho účinnosť 13/24 Nd Magnetic : Neodymium Magnetic (NdFeB Magnetic)

19 Energetická účinnosť šetrná k planéte R410A - ECO Zariadenie využíva bezfreónové viaczložkové a ekologicky nezavadné chladivo R410a ODP Zero 0 R22 R134A R407C R410A R12 14/24

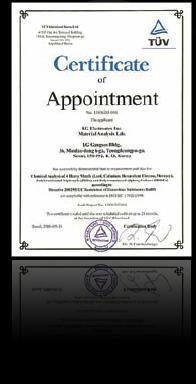

20 Energetická účinnosť šetrná k planéte Materiálová skladba zariadenia LG Electronics záleţí na zachovaní prírodného bohatstva a tak výrazne zredukovalo pouţivanie nebezpečných látok vo svojich produktoch. Hazardous substances analysis lab Meranie RoHS Free Achieving Rate Pb, Cd, Hg, Cr+6, PBB, 100% Free 100% 100% 100% Analýza 89% % Q LG Electronics lab Je držiteľom medzinárodného certifikátu TUV Q 3Q 15/24

21 Technické výhody

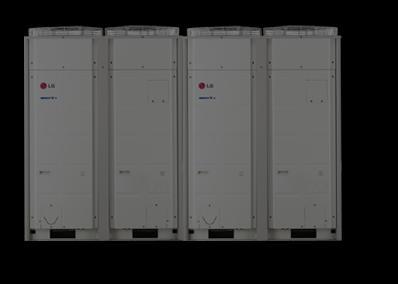

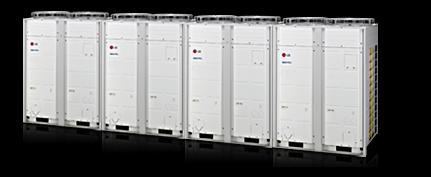

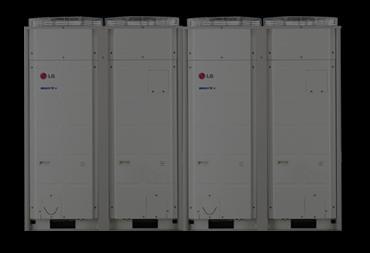

22 Technické výhody Produktová rada Jedno zariadenie max 20Hp, Max kombinácia 4 zariadenia (Max 80Hp) MULTI V Ⅲ Tepelné čerpadlo Stredná 8~12HP veľkosť Veľká 14~20HP veľkosť Stredná Veľká 16/24

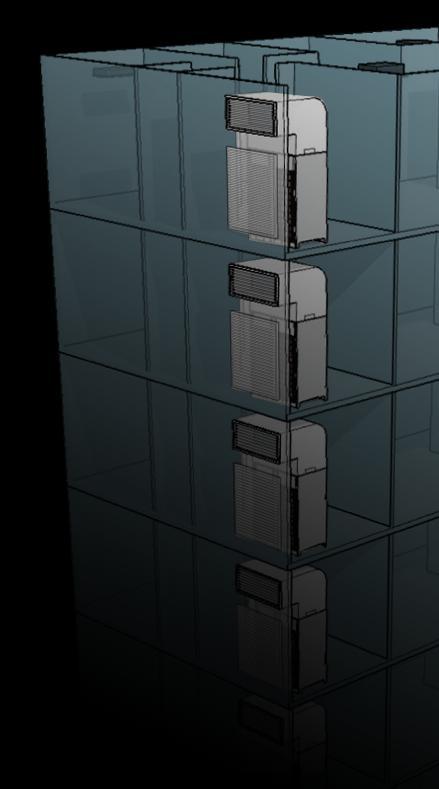

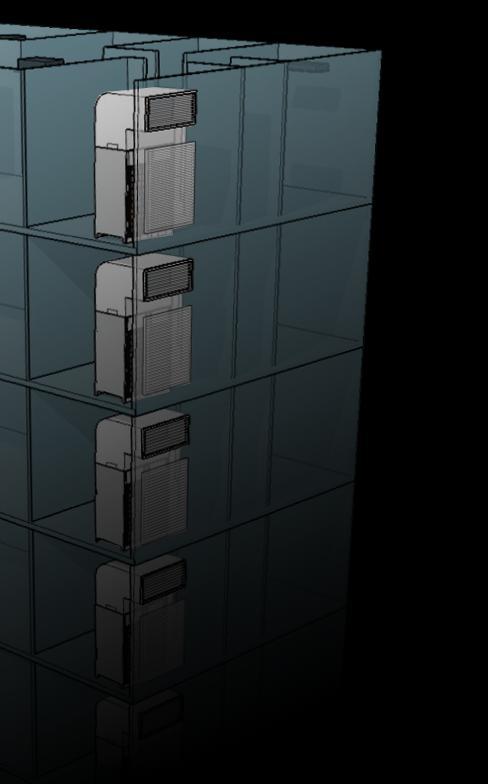

23 Technické výhody Dĺţka potrubia a prevýšenie PREVÝŠNIE Max110m Celková dĺžka potrubia Najdlhšia trasa Najdlhšia trasa za 1. rozbočovačom Prevýšenie medzi vnonkajšou a vnútornou jednotkou Prevýšenie medzi vnútornou a vnútornou jednotkou Prevýšenie medzi vonkajšou a vonkajšou jednotkou 1000m 200m (225m) 40m (90m) 110m 15m 5m NAJDLHŠIA TRASA Max 225m Reálna apl. Project R&D Center Building Const. Dim 5, m² Type R&D Building Location Seoul. Korea TTL Dim. 84, m² Scale 5F ~ 20F 17/24

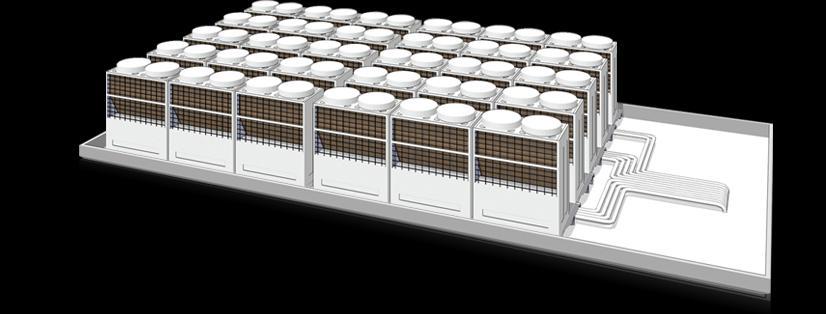

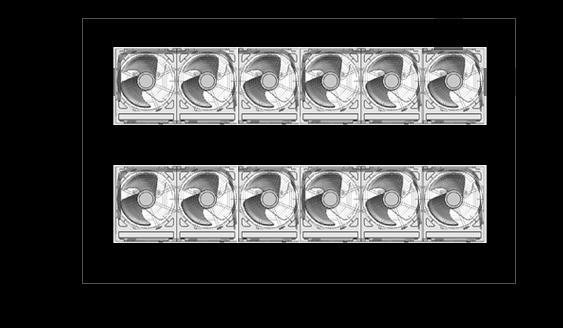

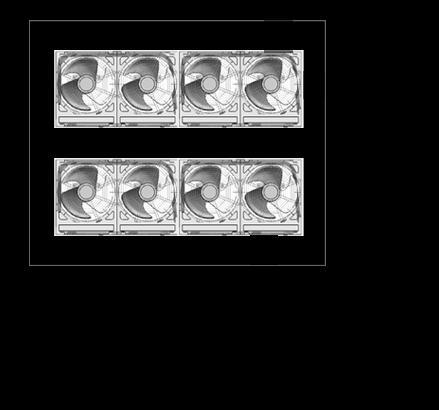

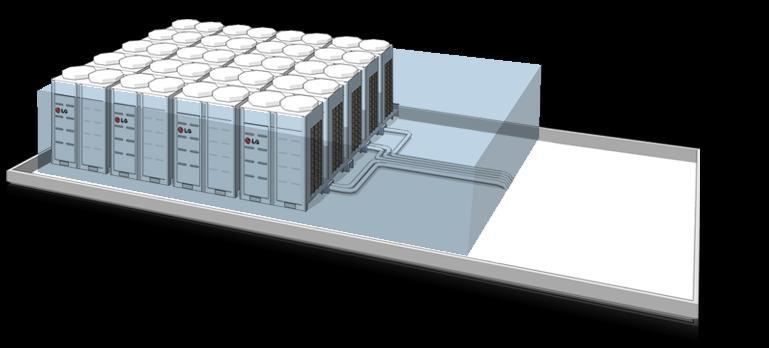

24 Technické výhody ˇ Uspora inštalačného priestoru Maximálna kombinácia pre jeden potrubný rozvod je 80HP Štandartné 50% Úspora 30% Úspora Front ,510mm Priestor inštalácie - 20HP 4ks - štandart 16.4 m2 / MULTI V Ⅲ 6.8 m2 50 Front ,620mm Front 900 4,672mm Front 500 2,600mm 18/24

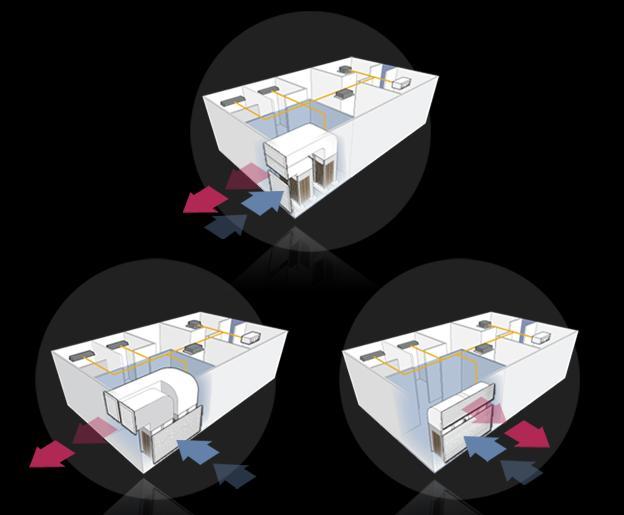

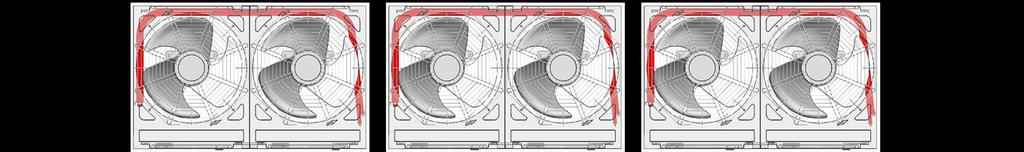

25 Technické výhody Zvýšený statický tlak Zvýšenie statického tlaku ventilátora pre chladenie výparníka zamedzilo neţiadúcim javom ( viď. Obr.), ktoré zniţovali účinnosť zariadenia. Štandartné 19/24

26 Pohodlie a komfort

27 Pohodlie a komfort Kratšia reakčná doba po štarte Reakčná doba komfort Čas (min) 0 Operating start Rýchle dosiahnutie Poţadovanej teploty 20/24

28 Pohodlie a komfort Nočná prevádzka Nočný reţim pre zníţenie hlučnosti vonkajších jednotiek pri minimálnom poklese výkonu. 100 Capacity Load Sound level day night day Mode Start Mode End 8:00 12:00 4:00 8:00 12:00 4:00 8:00 Time (am) 21/24

29 Jednoduchá inštalácia a údrţba

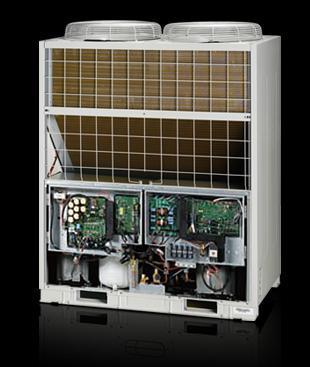

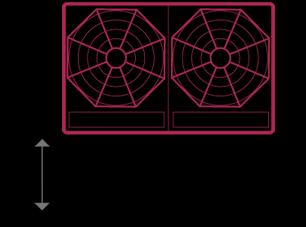

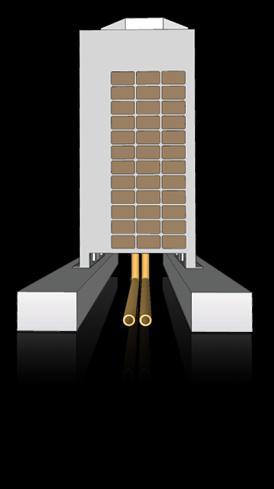

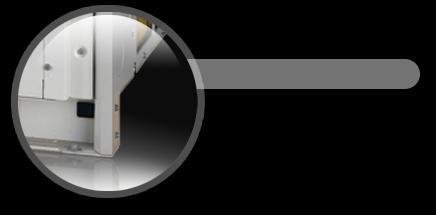

30 Jednoduchá inštalácia a údržba 4 moţné smery vedenia potrubia od zariadenia Conventional 50% 4 moţné smery vedenia potrubia Servisný priestor 900 C/Box Open area 500 SVC Area vďaka konštrukčnej zmene, úspora potrebného SVC priestoru Moţnosť vedenia potrubia zo spodu zariadenia 22/24

31 Jednoduchá inštalácia a údržba Zmenšenie rozostupu [ Vďaka väčšiemu výparníku zmenšenie minimálneho rozostupu ] zariadení aţ na 20mm pri kombinácii výkonovo rovnakých zariadení 20mm Slope bending Hex 20mm 23/24

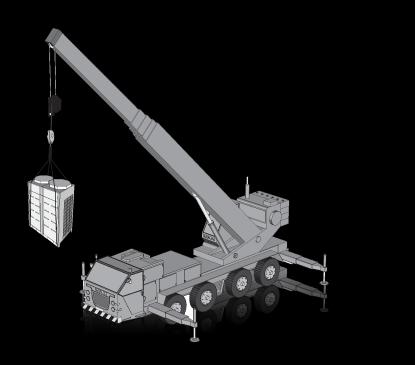

32 Jednoduchá inštalácia a údržba Jednoduchá a bezpečná manipulácia Konštruktéri nezabudli ani na zjednodušenie a bezpečnosť pri transporte Pre zdvýhanie Manipulácia na zemi 20HP (330kg) 760 1,240mm 24/24

33 Projekčná podpora LATS MULTI V

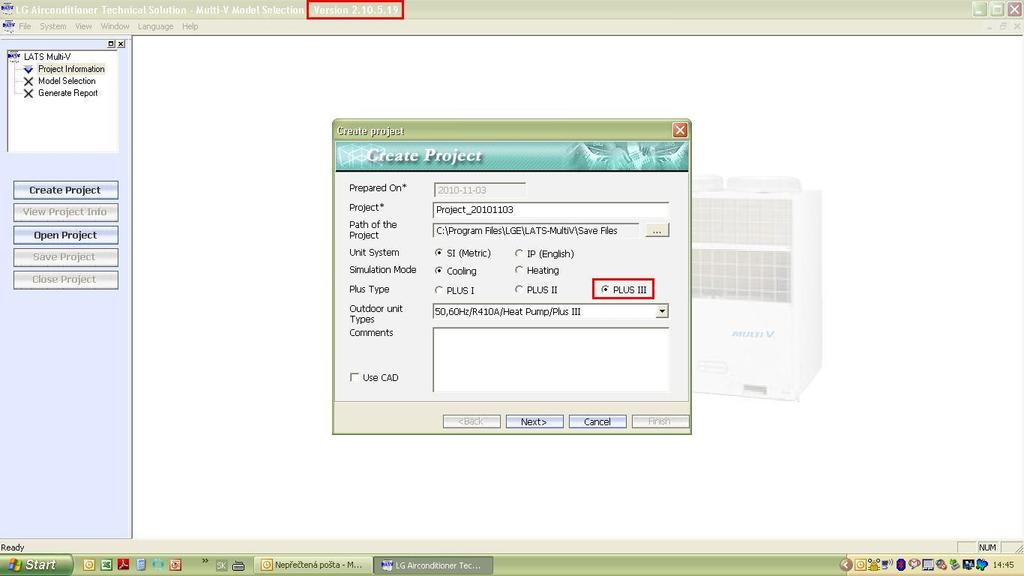

34 Návrhový program LATS MULTI V verzia verzia programu výber modelovej rady

35

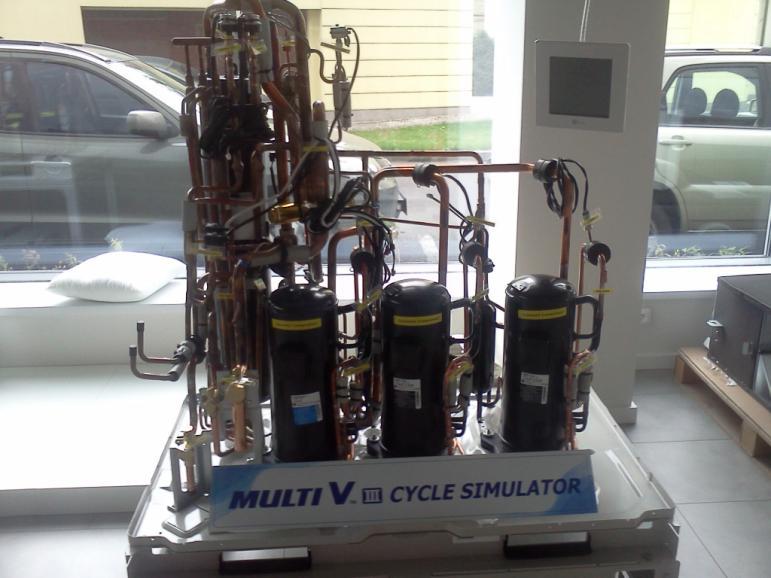

36 Kontakty Obchod: František Bálint / KAM SR Tel: Mail: frantisek.balint@lge.com Slovensko Projekčná a technická podpora: Martin Ţemla / AC Projekt Manager Tel: Mail: martin.zemla@lge.com Slovensko Odborné školenia: Michal Kadlec / AC Product Specialist & Trainer Tel: Mail: michal.kadlec@lge.com Česká republika MULTI V III simulátor (umiestnenie LGE CZ AC ACADEMI )
