1 ΤΕΧΝΟΛΟΓΙΚΟ ΕΚΠΑΙΔΕΥΤΙΚΟ ΙΔΡΥΜΑ ΚΡΗΤΗΣ ΤΜΗΜΑ ΗΛΕΚΤΡΟΛΟΓΩΝ ΜΗΧΑΝΙΚΩΝ Τ.Ε. ΠΑΝΕΠΙΣΤΗΜΙΟ ΚΡΗΤΗΣ ΤΜΗΜΑ ΧΗΜΕΙΑΣ Πακέτα λογισμικού μελέτης Φ/Β συστημάτων Ενότητα Διάλεξης: 4.1 Εισηγητής: Γ. Βισκαδούρος Εργαστήριο Ίδρυμα: Στοιχεία επικοινωνίας Ενεργειακών και Φωτοβολταϊκών Συστημάτων Τ.Ε.Ι. Κρήτης Τηλ: Fax: Η ΠΡΑΞΗ ΥΛΟΠΟΙΕΙΤΑΙ ΣΤΟ ΠΛΑΙΣΙΟ ΤΟΥ ΕΠΙΧΕΙΡΗΣΙΑΚΟΥ ΠΡΟΓΡΑΜΜΑΤΟΣ «Εκπαίδευση και Δια Βίου Μάθηση» ΚΑΙ ΣΥΓΧΡΗΜΑΤΟΔΟΤΕΙΤΑΙ ΑΠΟ ΤΗΝ ΕΥΡΩΠΑΪΚΗ ΕΝΩΣΗ (ΕΥΡΩΠΑΪΚΟ ΚΟΙΝΩΝΙΚΟ ΤΑΜΕΙΟ ΕΚΤ) ΚΑΙ ΑΠΟ ΕΘΝΙΚΟΥΣ ΠΟΡΟΥΣ ΕΣΠΑ

2 Λογισμικό PVGIS

3 Εργαστηριακή Άσκηση 1 PVGIS

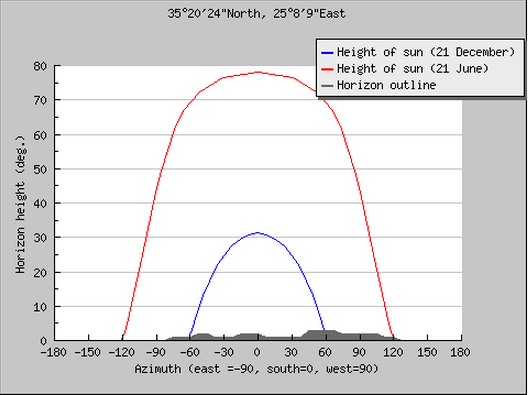

4 Δημιουργία Αρχείου Ορίζοντα 15. (ΑΝΑΤΟΛΗ) (ΒΟΡΡΑΣ) (ΔΥΣΗ) (ΝΟΤΟΣ) 6. 6.

5 Εργαστηριακή Άσκηση 1 PVGIS

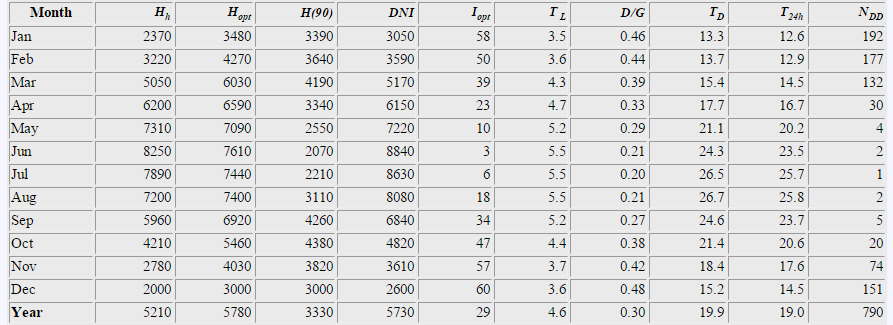

6 Μηνιαία δεδομένα Ακτινοβολίας Να καταγραφούν τα μηνιαία δεδομένα για δεδομένες μεταβλητές.

7 Εργαστηριακή Άσκηση 2 PVGIS i) ii) iii) iv) v) i) Ενεργειακή Απολαβή σε οριζόντιο και κεκλιμένο επίπεδο (βέλτιστο) ii) Ενεργειακή Απολαβή από άμεση ακτινοβολία iii) O Λόγος διάχυτης προς ολική ακτινοβολία iv) H μέση θερμοκρασία ημέρας και 24ώρου v) Οι βαθμοί θερμοκρασίας για θέρμανση ανά μήνα

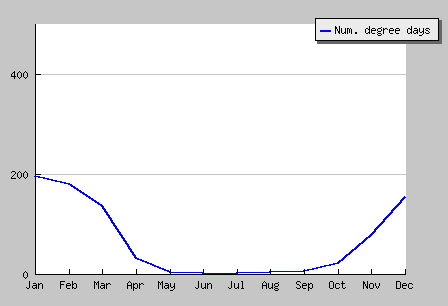

8 Εργαστηριακή Άσκηση 2 PVGIS

9 Μηνιαία δεδομένα Ακτινοβολίας Να βρεθούν οι % διαφορές των μεταβλητών της ερώτησης 2 σε σχέση με το Ηράκλειο (35.34Ν, Ε) για τους μήνες Ιανουάριο, Μάρτιο, Ιούνιο, Σεπτέμβριο, Νοέμβριο

10 Εργαστηριακή Άσκηση 3 PVGIS i) ii) iii) iv) v) Να βρεθούν οι % διαφορές των μεταβλητών της ερώτησης 2 σε σχέση με το Ηράκλειο (35.34Ν, Ε) για τους μήνες Μάρτιο, Ιούνιο, Σεπτέμβριο, Δεκέμβριο.

11 Ημερήσια δεδομένα Ακτινοβολίας

12 Εργαστηριακή Άσκηση 4 PVGIS Καταγραφή των διαγραμμάτων της ολικής και της διάχυτης ακτινοβολίας για τον μήνα Σεπτέμβριο έχοντας ως δεδομένο τον ορίζοντα που δημιουργήσατε.

13 Αυτόνομο ΦΒ σύστημα Βέλτιστη κλίση Μεταβολή Χωρητικότητας μπαταριών ώστε το ποσοστό ημερών με άδειες μπαταρίες να είναι λιγότερο από 10% ετησίως

14 Λογισμικό RetScreen

15 Εργαστηριακή Άσκηση 2 RetScreen 1 η Άσκηση στο Retscreen Plus 1 1.Δεδομένα Καρτέλας Εκκίνησης 2.Επιλογή Τοποθεσίας Κλιματικών Δεδομένων 2

16 1 η Άσκηση στο Retscreen Plus Επιλογή Δεδομένων Τοποθεσίας 2. Επιλογή Χώρας- Πόλης Τοποθεσίας 3. Συνολικοί Βαθμοί Θέρμανσης ανά μήνα (Βρίσκεται τους βαθμούς κελσίου που χρειάζεται η κατοικία ανά ημέρα διαιρώντας με τον αριθμό των ημερών)

17 1 η Άσκηση στο Retscreen Plus α/α Είδος κατανάλωσης Ισχύς (W) Χρόνος λειτουργίας (h) ανά ημέρα 1 3 λαμπτ των 15W 4 Φωτισμός 3 λαμπτ των 8W 6 2 TV Ψυγείο Καταψύκτης Άλλες χρήσεις 800 0,2 6 Θέρμανση 1000 Χ Ημερήσια Κατανάλωση για ΤV : E=60W*4h=240Wh Ανάλογα για Φωτισμό,Ψυγείο, Καταψύκτη και άλλες χρήσεις Ημερήσια Κατανάλωση για Θέρμανση : Βαθμοημέρες Θέρμανσης = βαθμοί * ημέρες του μήνα Χ βαθμοί θέρμανσης για 1 ημέρα σημαίνει Χ ώρες λειτουργίας του θερμαντικού μέσου. Επομένως Ε=Χ*1000Wh Άθροισμα ημερήσιας κατανάλωσης Υπολογισμός μηνιαίας κατανάλωσης

18 1 η Άσκηση στο Retscreen Plus Επιλογή Καρτέλας Δεδομένων 2. Επιλογή Δεδομένων Ηλεκτρικής Κατανάλωσης 3. Αρχείο καταναλώσεων σε kwh ανά μήνα

19 1 η Άσκηση στο Retscreen Plus Επιλογή Καρτέλας Αναλυτική 2. Επιλογή Γραφημάτων I. Μηνιαίο γράφημα Ράβδων, II. Διαγράμματα ράβδων και πίτας III. Γράφημα χρονολογικής σειράς, IV. Διάγραμμα κλιματικών δεδομένων V. Κυλιόμενο Γράφημα κάθε μήνα (Με διάρκεια 1 )

20 1 η Άσκηση στο Retscreen Plus Επιλογή Καρτέλας Προετοιμασίας Έκθεσης 2. Δημιουργία έκθεσης ως φορέας λήψης αποφάσεων 3. Εξαγωγή Έκθεσης σε *.pdf αρχείο

21 2 η Άσκηση στο Retscreen Επιλογή Περιπτώσεων Μελετών 2. Επιλογή Διασυνδεδεμένου ΦΒ πάρκου στη Γερμανία 1000kW 2

22 2 η Άσκηση στο Retscreen 4 1.Επιλογή Τοποθεσίας Κλιματικών Δεδομένων 2. Επιλογή Χώρας-Πόλης

23 2 η Άσκηση στο Retscreen Επιλογή της Μεθόδου 2 2. Κλίση συλλεκτών 30 ο σε σταθερή βάση

24 2 η Άσκηση στο Retscreen 4 Σύγκριση ΦΒ πάρκων με κριτήρια 1. Την ετήσια μείωση εκπομπών ΑΤΘ σε τόνους CO 2 2. Την Οικονομική βιωσιμότητα του έργου με την αποπληρωμή σε έτη.
