1 Ενότητα 6 η Εργαλεία λογισμικού ΤΕΕ - ΚΕΝΑΚ Δημήτρης Ταμπάκης Δρ. Ηλεκτρολόγος Μηχανικός Επιστημονικός Συνεργάτης Εργαστηρίου ΣΗΕ

2 Περίγραμμα Ενότητας Σύντομη περιγραφή TEE - KENAK Περιγραφή αριθμητικών αποτελεσμάτων Οικονομική ανάλυση Υπολογισμοί ηλιοθερμικής ενέργειας Υπολογισμοί φωτοβολταϊκών

3 ΛΟΓΙΣΜΙΚΟ TEE KENAK ΚΕΛΥΦΟΣ ΣΥΣΤΗΜΑΤΑ ΤΟΤΕΕ Αερισμός, ΖΝΧ, κλπ ΑΠΟΤΕΛΕΣΜΑΤΑ Α Β Γ Δ Ε Ζ Η 123 /344 /655 /689/ 023

4 ΛΟΓΙΣΜΙΚΟ TEE KENAK Ενεργειακή Απαίτηση (kwh/m 2 ) Ενεργειακή κατανάλωση (kwh/m 2 ) Κατανάλωση ΑΠΕ (kwh/m 2 ) Κατανάλωση καυσίμων (kwh/m 2 ) Πρωτογενής ενέργεια (kwh/m 2 )

5 Περίγραμμα Ενότητας Σύντομη περιγραφή TEE - KENAK Περιγραφή αριθμητικών αποτελεσμάτων Οικονομική ανάλυση Υπολογισμοί ηλιοθερμικής ενέργειας Υπολογισμοί φωτοβολταϊκών

6 Πρωτογενής ενέργεια (kwh/m 2 )

7 Ενεργειακή Απαίτηση (kwh/m 2 ) Ενεργειακή κατανάλωση (kwh/m 2 ) Κατανάλωση καυσίμων (kwh/m 2 )

8 Ενεργειακή Απαίτηση (kwh/m 2 ) Κελυφος + αερισμός φυσικός Ενεργειακή κατανάλωση (kwh/m 2 ) Απαιτήσεις + απώλειες συστημάτων

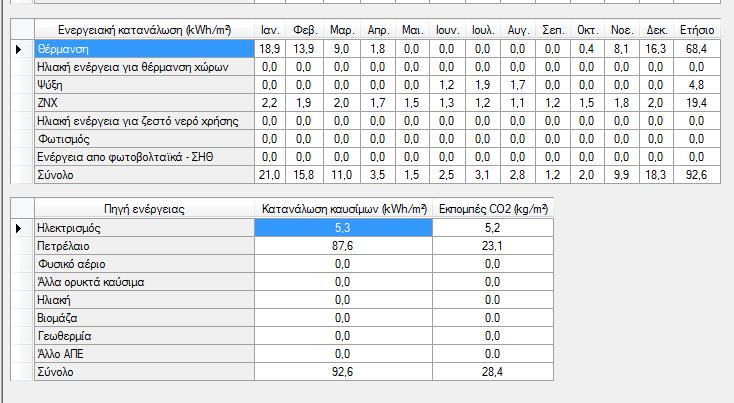

9 Ενεργειακή κατανάλωση (kwh/m 2 ) Κατανάλωση καυσίμων (kwh/m 2 )

10 Κατανάλωση καυσίμων (kwh/m 2 ) Ηλε * 2,90 Πετ * 1,10 ΦΑ * 1,05 Βιο * 1,00 Ηλιακ Πρωτογενής ενέργεια (kwh/m 2 )

11 ΚΤΙΡΙΟ ΑΝΑΦΟΡΑΣ - Καφενείο 375 m2 kwh/m2 Απαιτήσεις Κατανάλωση Πρωτογενής Θέρμανση 20,5 70,9 205,6 Ψύξη 180,8 105,5 305,9 ΖΝΧ 19,8 17,2 49,9 Πρωτογενής Ενέργεια 19% 30% 7% Θέρμανση Ψύξη ΖΝΧ Φωτισμός Φωτισμός 44,7 129,6 44% Σύνολο 221,1 238,3 691 ΑΠΕ 3

12 Περίγραμμα Ενότητας Σύντομη περιγραφή TEE - KENAK Περιγραφή αριθμητικών αποτελεσμάτων Οικονομική ανάλυση Υπολογισμοί ηλιοθερμικής ενέργειας Υπολογισμοί φωτοβολταϊκών

Kατανάλωση καυσίμων (kwh/m²) Πηγή ενέργειας Κτίριο Υπάρχον αναφοράς κτίριο Σενάριο 1 Σενάριο 2 Σενάριο 3 Ηλεκτρισμός 8,2 19,0 19,4 14,7 8,8 Πετρέλαιο 81,5 379,5 299,4 91,3 0,0 Φυσικό αέριο 0,0 0,0

226,0 0,120 0,090 0,073 Εξοικονόμηση και κόστη Λειτουργικό κόστος ( ) 1.881,20 8.272,10 6.638,50 2.249,40 1.455,10 Αρχικό κόστος επένδυσης ( ) 12.302,10 24.925,00 27.

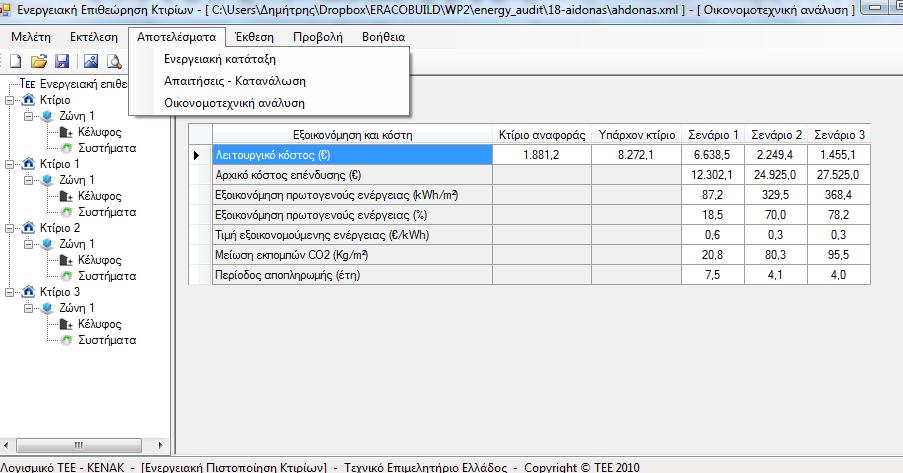

14 Kατανάλωση καυσίμων (kwh/m²) Πηγή ενέργειας Κτίριο Υπάρχον αναφοράς κτίριο Σενάριο 1 Σενάριο 2 Σενάριο 3 Ηλεκτρισμός 8,2 19,0 19,4 14,7 8,8 Πετρέλαιο 81,5 379,5 299,4 91,3 0,0 Φυσικό αέριο 0,0 0,0 0,0 0,0 74,9 Ηλιακή 2,3 0,0 0,0 0,0 0,0 Σύνολο 88,9 398,0 318,2 105,5 83,2 Δεδομένα Υπολογισμού Εμβαδο Ζώνης Τιμή Ηλεκτρικής Ενέργειας ( /kwh) Τιμή Πετρελαιου ( /kwh) Τιμή Φυσικού Αερίου ( /kwh) 226,0 0,120 0,090 0,073 Εξοικονόμηση και κόστη Λειτουργικό κόστος ( ) 1.881, , , , ,10 Αρχικό κόστος επένδυσης ( ) , , , Περίοδος αποπληρωμής (έτη) 7,5 4, = 7,5 Εξοικονόμηση ενέργειας (kwh/m²) 79,8 292,5 314,8 Εξοικονόμηση πρωτογενούς ενέργειας (kwh/m²) 87,2 329,5 368,4 Εξοικονόμηση πρωτογενούς ενέργειας (%) 18, ,2 Τιμή εξοικονομούμενης ενέργειας ( /kwh) 0,6 0,3 0,3 Μείωση εκπομπών CO2 (Kg/m²) 20,8 80,3 95,5 Εμβαδό * (Ηλε*Τιμή Ηλε+ Πετ*Τιμή Πετ+ ΦΑ*Τιμή ΦΑ) Επένδυση Διαφορά ετησίου κόστους

15 Περίγραμμα Ενότητας Σύντομη περιγραφή TEE - KENAK Περιγραφή αριθμητικών αποτελεσμάτων Οικονομική ανάλυση Υπολογισμοί ηλιοθερμικής ενέργειας Υπολογισμοί φωτοβολταϊκών

16 απόδοση Γεωμετρικά στοιχεία Κατανάλωση ηλιακής ενέργειας

17 Απαιτήσεις 15,60 kwh/m 2

18 Κτήριο Αναφοράς Κατανάλωση 16,53 / (p) 18,18 kwh/m 2 Απαιτήσεις 15,60 kwh/m 2

19 Λέβητας Πετρελαίου n = 0,815 Κατανάλωση 19,50 / (p) 21,45 kwh/m 2 Απαιτήσεις 15,60 kwh/m 2

20 Ηλεκτρικός θερμοσίφωνας Κατανάλωση 16,93 / (p) 46,19 kwh/m 2 Απαιτήσεις 15,60 kwh/m 2

21 Λέβητας + Ηλεκτρικός θερμοσίφωνας Κατανάλωση 18,33 / (p) 29,52 kwh/m 2 Απαιτήσεις 15,60 kwh/m 2

22 Λέβητας Πετρελαίου n = 0,815 + Ηλιακός Συλλέκτης 2,0 m 2 Απαιτήσεις 15,60 kwh/m 2 Κατανάλωση 8,20 / (p) 9,02 kwh/m 2 Ηλιακή ενέργεια 9,46 kwh/m 2 Αποπληρωμή 8,2 χρόνια

23 Λέβητας Πετρελαίου Λέβητας n = 0,815 Πετρελαίου n = 0,815 + Ηλιακός Συλλέκτης + Ηλιακός 2,0 m 2 Συλλέκτης 2,0 m 2 Απαιτήσεις 15,60 kwh/m 2 Κατανάλωση 2,79 / (p) 3,07 kwh/m 2 Ηλιακή ενέργεια 18,92 kwh/m 2 Αποπληρωμή 11,0 χρόνια

24 Περίγραμμα Ενότητας Σύντομη περιγραφή TEE - KENAK Περιγραφή αριθμητικών αποτελεσμάτων Οικονομική ανάλυση Υπολογισμοί ηλιοθερμικής ενέργειας Υπολογισμοί φωτοβολταϊκών

25 Καφενείο 229 m2 -- Θέρμανση - ΖΝΧ Πετρέλαιο (Λέβητας 0,935)

26 απόδοση Γεωμετρικά στοιχεία Παραγωγή από ΦΒ
