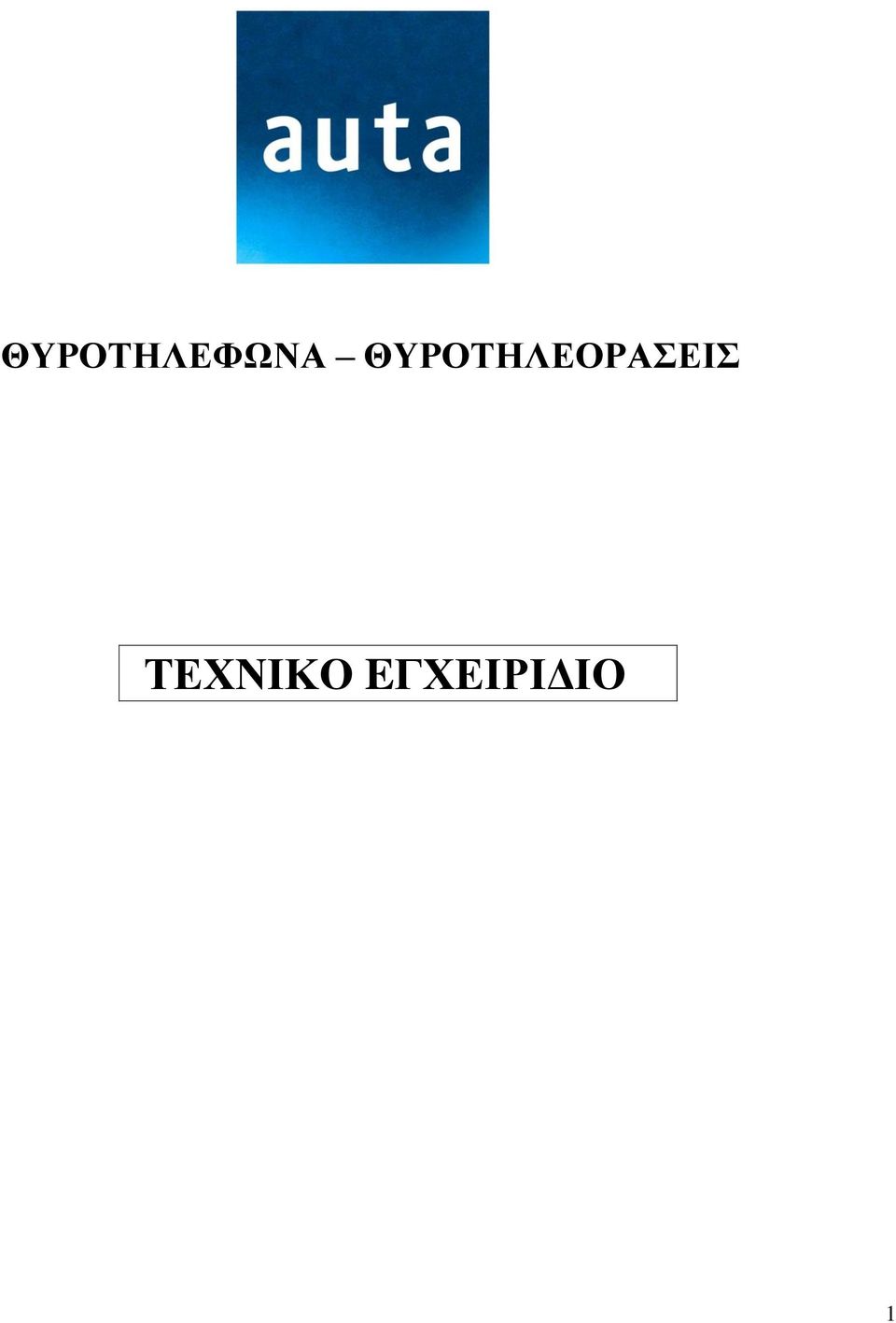

1 ΘΥΡΟΤΗΛΕΦΩΝΑ ΘΥΡΟΤΗΛΕΟΡΑΣΕΙΣ ΤΕΧΝΙΚΟ EΓΧΕΙΡΙΔΙΟ 1

2 Περιεχόμενα Σύστημα Θυροτηλεφώνου Αναλογικό Αναλογικό Θυροτηλέφωνο σελ. 3 Σύστημα Θυροτηλεόρασης Ψηφιακό Βήματα τοποθέτησης θυροτηλεόρασης σελ. 4-8 Κωδικοί Monitor σελ. 9 Ρύθμιση των Monitor σελ. 10 Ταυτοποίηση Ψηφιακής Πλακέτας Ελέγχου σελ. 11 Ψηφιακή Πλακέτα Ελέγχου σελ. 12 Ψηφιακή Πλακέτα Ελέγχου σελ.13 Ταυτοποίηση Ψηφιακής Πλακέτας Ελέγχου σελ. 14 Ψηφιακό Monitor Compact σελ. 15 Σχέδιο Εγκατάστασης με Διακλάδωση στο Monitor σελ. 16 Σχέδιο Εγκατάστασης με Διακλάδωση στον όροφο (χρήση διακλαδωτών) σελ. 17 Παράλληλες μπουτονιέρες σελ. 18 Παράλληλα Monitor/Θυροτηλέφωνα σελ.18 Αντιστάσεις J1&J2 σελ. 19 Ψηφιακή Οθόνη Avant σελ Ψηφιακή Οθόνη E-Compact Plus σελ Σύστημα θυροτηλεόρασης Ψηφιακό Visualtech Ψηφιακή Visualtech Οθόνη Compact σελ.26 Βήματα τοποθέτησης θυροτηλεόρασης σελ. 27 Σχέδιο Εγκατάστασης με Διακλάδωση στο Monitor σελ. 28 Αντισταση J1 σελ. 29 Ταυτοποίηση Ψηφ. Πλακέτας Ελέγχου σελ. 30 Ψηφιακη Visualtech Οθόνη Avant σελ Ψηφιακή Visualtech Οθόνη E-Compact Plus σελ Συσκευή Σύνδεσης μπαταριών για το τροφοδοτικό DR-100 σελ. 37 Τι κάνουμε σε περίπτωση βλάβης σελ. 38 Συμβατό θυροτηλέφωνο Compact σελ

3 ΣΥΣΤΗΜΑ ΘΥΡΟΤΗΛΕΦΩΝΟΥ ΑΝΑΛΟΓΙΚΟ 3

4 Βήματα τοποθέτησης BHMA 1 Εάν είναι απαραίτητο ενώστε Ανοίξτε τις απαραίτητες οπές Τοποθετήστε τα κουτιά στον τα κουτιά εντοιχισμού σύροντας στα κουτιά για την είσοδο των τοίχο υπολογίζοντας το πάνω το ένα μέσα στο άλλο ώστε να καλωδίων. μέρος του κουτιού να έχει είναι στο ίδιο επίπεδο. απόσταση από το έδαφος (τελειωμένο δάπεδο) περίπου 160 cm. ΒΗΜΑ 2 Στερεώστε τη ψηφιακή πλακέτα ελέγχου στη βάση του κουτιού εντοιχισμού χρησιμοποιώντας τις βίδες της συσκευασίας. Για την σύνδεση της πλακέτας ακολουθείστε το σχέδιο συνδεσμολογίας. 4

5 Βήματα τοποθέτησης ΒΗΜΑ 3 α) Τοποθετήστε στην πλάκα μπουτονιέρας compact την πλάκα ήχου-εικόνας. β) Αφού κουμπώσετε την κάμερα στο θυρομεγάφωνο, τότε μετακινείστε τα πλαϊνά του θυρομεγαφώνου προς τα έξω και κουμπώστε το θυρομεγάφωνο στην πλάκα μπουτονιέρας όπως φαίνεται στο σχήμα. γ) Πιέστε τα πλαϊνά του θυρομεγαφώνου ώστε να ασφαλίσει. ΒΗΜΑ 4 Για μεγαλύτερη ευκολία στη σύνδεση μπουτονιέρας χρησιμοποιείστε το ελατήριο που έχετε με τα εξαρτήματα για να κρεμάσετε την μπουτονιέρα από το κουτί εντοιχισμού. 5

6 Βήματα τοποθέτησης ΒΗΜΑ 5 6

7 Βήματα τοποθέτησης ΒΗΜΑ 6 Βιδώστε τις 2 ειδικές βίδες που δίδονται με την πλάκα μπουτονιέρας. ΒΗΜΑ 7 Τοποθετήστε την μπουτονιέρα στο κουτί εντοιχισμού και περιστρέψτε το άλλεν, όπως φαίνεται στο σχήμα, μέχρι η κεφαλή της βίδας να εισέρθει στο πάνω μέρος της πλάκας μπουτονιέρας. ΒΗΜΑ 8 Πιέζοντας την μπουτονιέρα προς τον τοίχο, περιστρέψτε το άλλεν μέχρι να σταθεροποιηθεί η μπουτονιέρα στον τοίχο. Επαναλάβετε την ίδια διαδικασία για την κάτω βίδα της μπουτονιέρας. 7

8 Βήματα τοποθέτησης ΒΗΜΑ 9 α) Τοποθετήστε το κάλυμμα στο πάνω μέρος της μπουτονιέρας. β) Με το άλλεν, πιέστε το κάλυμμα προς τα κάτω και περιστρέψτε μέχρι να σταθεροποιηθεί ( ¼ στροφής είναι αρκετό). γ) Κάντε ομοίως με το κάλυμμα στο κάτω μέρος της 8

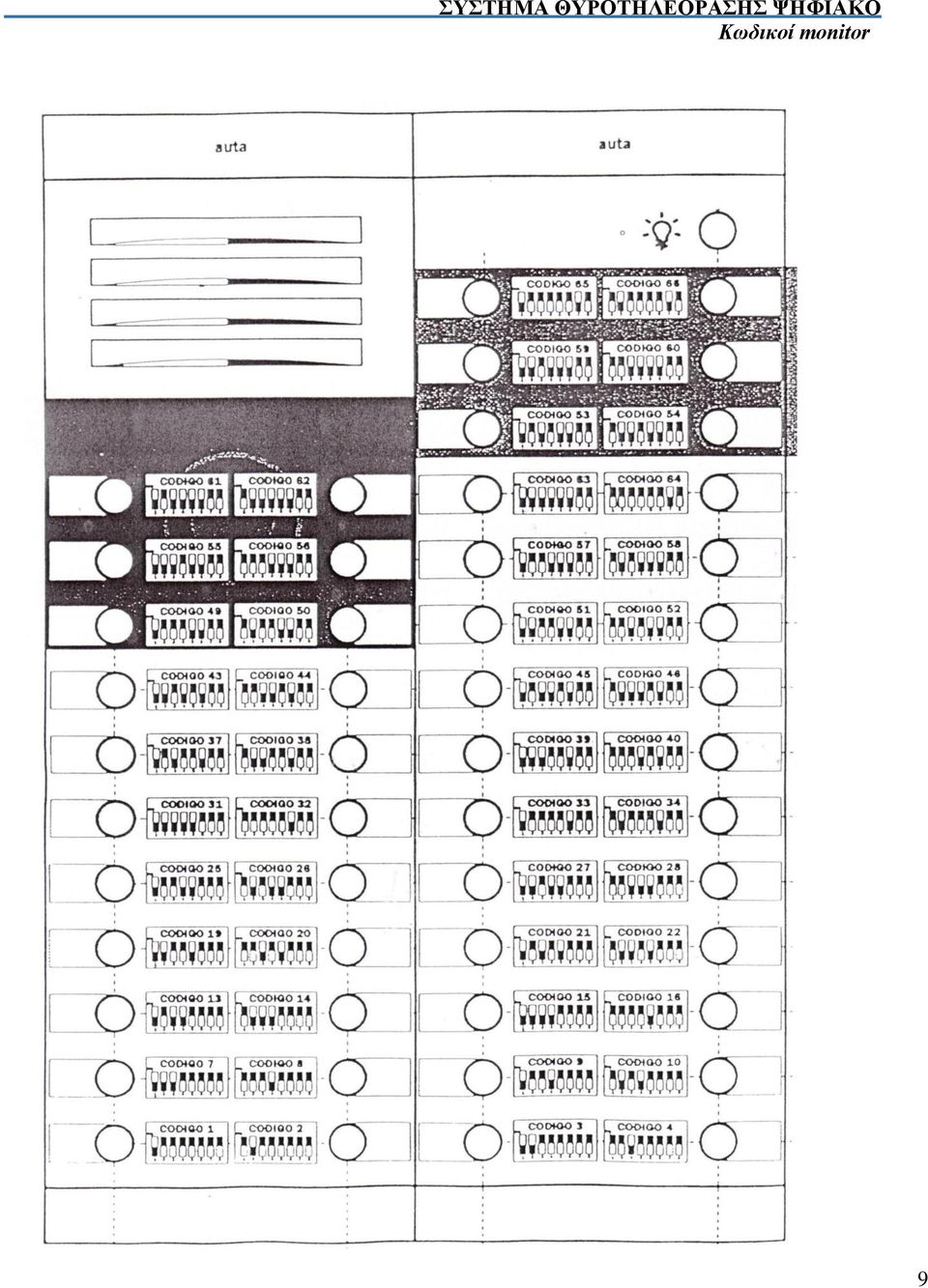

9 Κωδικοί monitor 9

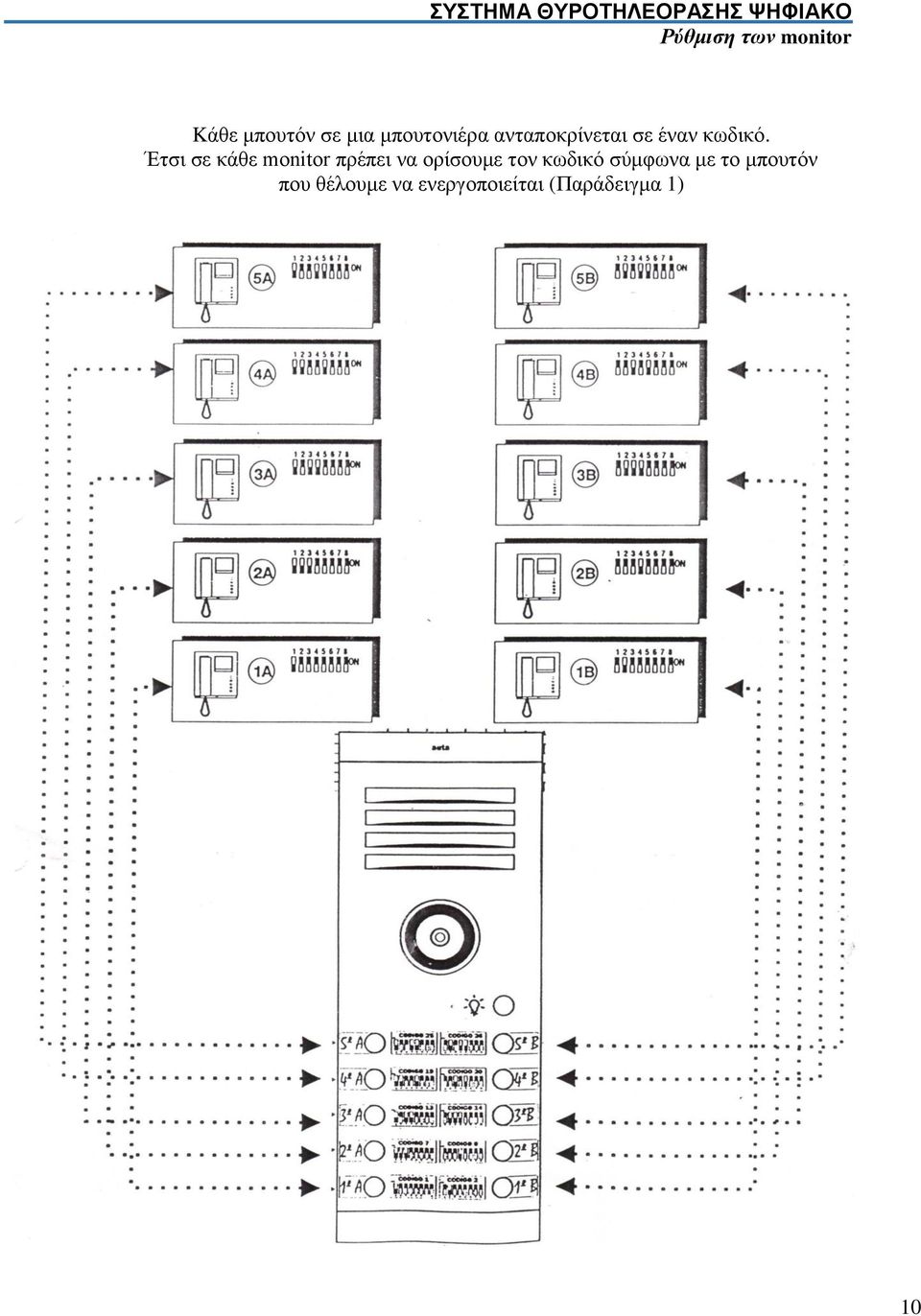

10 Ρύθμιση των monitor Kάθε μπουτόν σε μια μπουτονιέρα ανταποκρίνεται σε έναν κωδικό. Έτσι σε κάθε monitor πρέπει να ορίσουμε τον κωδικό σύμφωνα με το μπουτόν που θέλουμε να ενεργοποιείται (Παράδειγμα 1) 10

11 Ταυτοποίηση ψηφιακής πλακέτας ελέγχου Ορίστε έναν κωδικό για τη μπουτονιέρα. Κάθε μπουτονιέρα σε ένα σύστημα θυροτηλεόρασης πρέπει να έχει διαφορετικό κωδικό. Όταν εχουμε συστημα θυροτηλεόρασης με μία μόνο μπουτονιέρα, επιλέγουμε παντα τον κωδικό 1 (αντίσταση J1 μπαινει πάντα στην κάτω θέση): Αντίστοιχα όταν έχουμε 2 ή παραπάνω μπουτονιέρες επιλέγουμε την αντίστοιχη κωδικοποίηση για κάθε επιπλέον μπουτονιέρα ( η αντίσταση J1 εκτός της 1 ης μπουτονιέρας μπαινει στην πανω θέση χαρακτηρίζοντας έτσι τις υπόλοιπες μπουτονιέρες ώς δευτερεύουσες ) : 11

12 Ψηφιακή πλακέτα Ελέγχου a. Κλέμμα σύνδεσης καλωδίων b. Αντίσταση J1 για ρύθμιση της μπουτονιέρας ως κύρια (κάτω) ή δευτερεύουσα (πάνω) c. Μόνο για 6 καλωδίων σύστημα σύνδεση της φίσας CON4 του θυρομεγαφώνου d. Σύνδεση θυρομεγαφώνου e. Σύνδεση της πλαφονιέρας της μπουτονιέρας (φωτισμός) f. Σύνδεση της φίσας της οθόνης για έλεγχο της σωστής λειτουργίας g. Σύνδεση μπουτονιέρας LCD με πληκτρολόγιο (keypad) h. Σύνδεση μπουτονιέρας Keypad για μεταφορά δεδομένων από Η/Υ στην ψηφιακή πλακέτα. i. Ρύθμιση κωδικού μπουτονιέρας. j. Φίσα γραμμών (CON 9) και στηλών (CON 10) 12

13 Ψηφιακή Πλακέτα Ελέγχου (παλαιότερη version) ΒΗΜΑ 5 13

14 Ταυτοποίηση ψηφιακής πλακέτας ελέγχου (παλαιότερη version) Ορίστε έναν κωδικό για την μπουτονιέρα. Κάθε Μπουτονιέρα σε ένα σύστημα θυροτηλεόρασης πρέπει να έχει διαφορετικό κωδικό. Μπορείτε να δείτε τους κωδικούς στον πίνακα αριστερά. Επιλογή κωδικών μπουτονιέρας L/C Οι διακόπτες C,L είναι ρυθμισμένοι από το εργοστάσιο. ΜΗΝ ΑΛΛΑΞΕΤΕ ΤΗ ΘΕΣΗ ΤΟΥΣ A Με τον διακόπτη Α μπορείτε να επιλέξετε την αυτόματη ενεργοποίηση. Δηλαδή τη δυνατότητα να ανοίγει κάποιος τη θυροτηλεόραση χωρίς κλήση από την μπουτονιέρα. Όταν ο διακόπτης είναι στη θέση δεν ισχύει η λειτουργία ενώ στην κάτω θέση είναι δυνατή η ενεργοποίηση. P Μόνο με τις εγκαταστάσεις με περισσότερες από μία μπουτονιέρες πρέπει μία μπουτονιέρα να είναι η κεντρική και οι υπόλοιπες να είναι δευτερεύουσες, ΚΕΝΤΡΙΚΗ ΔΕΥΤΕΡΕΥΟΥΣΑ ΠΡΟΣΟΧΗ! Πριν κλείσετε την μπουτονιέρα ρυθμίστε τη θέση της κάμερας και την ένταση του ήχου. 14

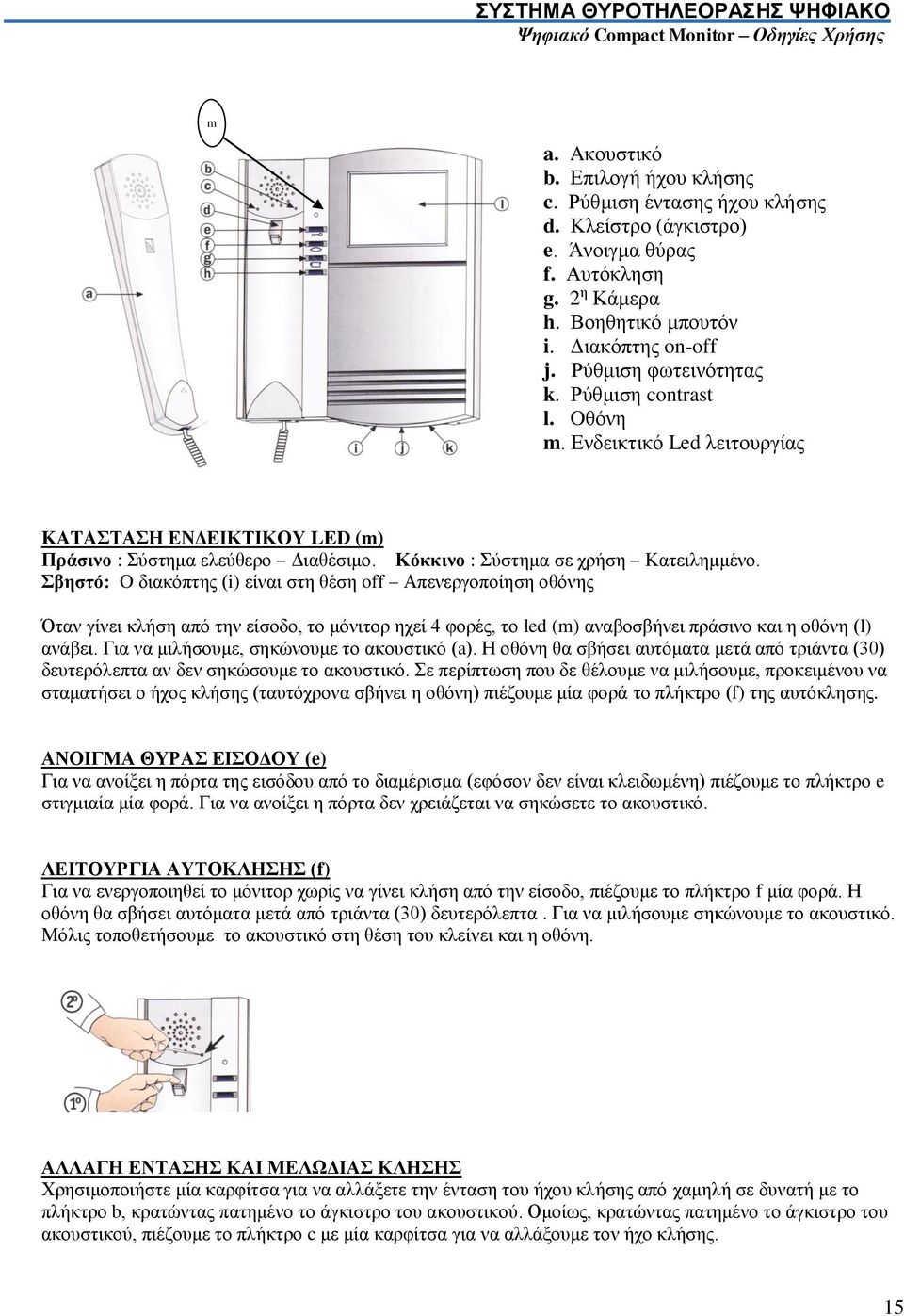

15 Ψηφιακό Compact Monitor Οδηγίες Χρήσης m a. Aκουστικό b. Επιλογή ήχου κλήσης c. Ρύθμιση έντασης ήχου κλήσης d. Κλείστρο (άγκιστρο) e. Άνοιγμα θύρας f. Αυτόκληση g. 2 η Κάμερα h. Βοηθητικό μπουτόν i. Διακόπτης on-off j. Ρύθμιση φωτεινότητας k. Ρύθμιση contrast l. Oθόνη m. Ενδεικτικό Led λειτουργίας KATAΣΤΑΣΗ ΕΝΔΕΙΚΤΙΚΟΥ LED (m) Πράσινο : Σύστημα ελεύθερο Διαθέσιμο. Κόκκινο : Σύστημα σε χρήση Κατειλημμένο. Σβηστό: O διακόπτης (i) είναι στη θέση off Απενεργοποίηση οθόνης Όταν γίνει κλήση από την είσοδο, το μόνιτορ ηχεί 4 φορές, το led (m) αναβοσβήνει πράσινο και η οθόνη (l) ανάβει. Για να μιλήσουμε, σηκώνουμε το ακουστικό (a). Η οθόνη θα σβήσει αυτόματα μετά από τριάντα (30) δευτερόλεπτα αν δεν σηκώσουμε το ακουστικό. Σε περίπτωση που δε θέλουμε να μιλήσουμε, προκειμένου να σταματήσει ο ήχος κλήσης (ταυτόχρονα σβήνει η οθόνη) πιέζουμε μία φορά το πλήκτρο (f) της αυτόκλησης. ΑΝΟΙΓΜΑ ΘΥΡΑΣ ΕΙΣΟΔΟΥ (e) Για να ανοίξει η πόρτα της εισόδου από το διαμέρισμα (εφόσον δεν είναι κλειδωμένη) πιέζουμε το πλήκτρο e στιγμιαία μία φορά. Για να ανοίξει η πόρτα δεν χρειάζεται να σηκώσετε το ακουστικό. ΛΕΙΤΟΥΡΓΙΑ ΑΥΤΟΚΛΗΣΗΣ (f) Για να ενεργοποιηθεί το μόνιτορ χωρίς να γίνει κλήση από την είσοδο, πιέζουμε το πλήκτρο f μία φορά. Η οθόνη θα σβήσει αυτόματα μετά από τριάντα (30) δευτερόλεπτα. Για να μιλήσουμε σηκώνουμε το ακουστικό. Μόλις τοποθετήσουμε το ακουστικό στη θέση του κλείνει και η οθόνη. ΑΛΛΑΓΗ ΕΝΤΑΣΗΣ ΚΑΙ ΜΕΛΩΔΙΑΣ ΚΛΗΣΗΣ Χρησιμοποιήστε μία καρφίτσα για να αλλάξετε την ένταση του ήχου κλήσης από χαμηλή σε δυνατή με το πλήκτρο b, κρατώντας πατημένο το άγκιστρο του ακουστικού. Ομοίως, κρατώντας πατημένο το άγκιστρο του ακουστικού, πιέζουμε το πλήκτρο c με μία καρφίτσα για να αλλάξουμε τον ήχο κλήσης. 15

16 Σχέδιο εγκατάστασης με διακλάδωση στο Monitor ΔΙΑΤΟΜΗ ΚΑΛΩΔΙΩΝ ΜΕΧΡΙ 100Μ ΜΕΧΡΙ 200 Μ + - R C 1mm 2 (17AVG) 1mm 2 (14AVG) 0,5mm 2 (20AVG) 1mm 2 (17AVG) OΜΟΑΞΟΝΙΚΟ RG-59 75Ω ΤΡΟΦΟΔΟΤΙΚΑ ΨΗΦ. ΘΥΡ/ΝΟ COMPACT ΨΗΦ. ΜΟΝΙΤΟΡ COMPACT ΑΤF-98 MAX. 20 MAX ALV-DIG. 3,5 A + ATF-12 (*) MAX. 80 MAX 40 ΚΩΔΙΚΟΠΟΙΗΣΗ ΨΗΦ. ΠΛΑΚΕΤΑΣ ΕΛΕΓΧΟΥ ΣΤΗ ΜΠΟΥΤΟΝΙΕΡΑ 4321: (1,2,3,4) ΚΩΔΙΚΟΠΟΙΗΣΗ ΜΠΟΥΤΟΝΙΕΡΑΣ L : (5) ΕΡΓΟΣΤΑΣΙΑΚΗ ΡΥΘΜΙΣΗ C: (6) ΕΡΓΟΣΤΑΣΙΑΚΗ ΡΥΘΜΙΣΗ Α: (7) AYTOΚΛΗΣΗ : ON OFF P: (8) ΕΠΙΛΟΓΗ ΜΠΟΥΤ/ΡΑΣ ΚΥΡΙΑ ΔΕΥΤΕΡΕΥΟΥΣΑ ΝA ΓΙΝΕΙ ΣΥΝΔΕΣΗ ΤΟΥ R ΚΑΙ C ΤΟΥ ΘΥΡΟΜΕΓΑΦΩΝΟΥ ΜΕ ΤΑ ΑΝΤΙΣΤΟΙΧΑ ΤΗΣ ΨΗΦΙΑΚΗΣ ΠΛΑΚΕΤΑΣ ΕΛΕΓΧΟΥ 16

17 Σχέδιο εγκατάστασης με διακλάδωση στον όροφο (Χρήση Διακλαδωτών) 17

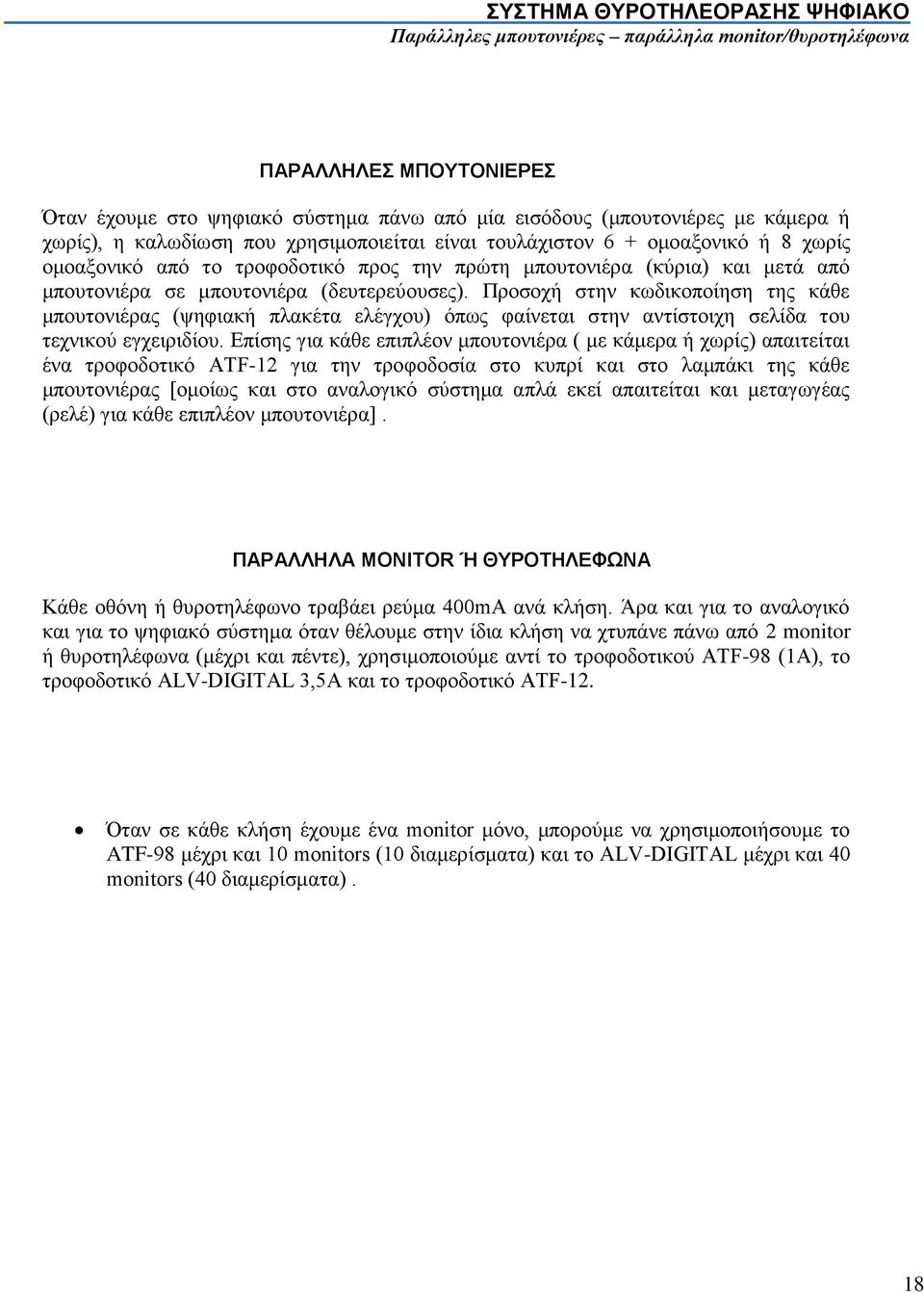

18 Παράλληλες μπουτονιέρες παράλληλα monitor/θυροτηλέφωνα ΠΑΡΑΛΛΗΛΕΣ ΜΠΟΥΤΟΝΙΕΡΕΣ Όταν έχουμε στο ψηφιακό σύστημα πάνω από μία εισόδους (μπουτονιέρες με κάμερα ή χωρίς), η καλωδίωση που χρησιμοποιείται είναι τουλάχιστον 6 + ομοαξονικό ή 8 χωρίς ομοαξονικό από το τροφοδοτικό προς την πρώτη μπουτονιέρα (κύρια) και μετά από μπουτονιέρα σε μπουτονιέρα (δευτερεύουσες). Προσοχή στην κωδικοποίηση της κάθε μπουτονιέρας (ψηφιακή πλακέτα ελέγχου) όπως φαίνεται στην αντίστοιχη σελίδα του τεχνικού εγχειριδίου. Επίσης για κάθε επιπλέον μπουτονιέρα ( με κάμερα ή χωρίς) απαιτείται ένα τροφοδοτικό ATF-12 για την τροφοδοσία στο κυπρί και στο λαμπάκι της κάθε μπουτονιέρας [ομοίως και στο αναλογικό σύστημα απλά εκεί απαιτείται και μεταγωγέας (ρελέ) για κάθε επιπλέον μπουτονιέρα]. ΠΑΡΑΛΛΗΛΑ ΜΟΝΙTOR Ή ΘΥΡΟΤΗΛΕΦΩΝΑ Κάθε οθόνη ή θυροτηλέφωνο τραβάει ρεύμα 400mA ανά κλήση. Άρα και για το αναλογικό και για το ψηφιακό σύστημα όταν θέλουμε στην ίδια κλήση να χτυπάνε πάνω από 2 monitor ή θυροτηλέφωνα (μέχρι και πέντε), χρησιμοποιούμε αντί το τροφοδοτικού ATF-98 (1A), το τροφοδοτικό ALV-DIGITAL 3,5A και το τροφοδοτικό ATF-12. Όταν σε κάθε κλήση έχουμε ένα monitor μόνο, μπορούμε να χρησιμοποιήσουμε το ATF-98 μέχρι και 10 monitors (10 διαμερίσματα) και το ALV-DIGITAL μέχρι και 40 monitors (40 διαμερίσματα). 18

19 Αντιστάσεις J1 & J2 AΝΤΙΣΤΑΣΗ J1 H αντίσταση J1 χρησιμοποιείται για την ενεργοποίηση ή όχι της αυτόκλησης στο ψηφιακό monitor, οπότε έχουμε: Monitor με αυτόκληση: Βάζουμε την αντίσταση J1 στη θέση 1-2 (πάνω): Monitor χωρίς αυτόκληση : Bάζουμε την αντίσταση J1 στη θέση 2-3 (κάτω) : ΑΝΤΙΣΤΑΣΗ J2 Mε 3 καλώδια + ομοαξονικό ή 5 καλώδια 1) Διακλάδωση στο monitor Α. Όταν σε κάθε σπίτι ανήκει ένα μόνο monitor (δηλαδή δεν υπάρχει παράλληλο) τότε κάθε monitor είναι κύριο οπότε βγάζουμε την αντίσταση J2 : εκτός του τελευταίου monitor που μπαίνει στη θέση 2-3 ( κάτω): B. Όταν σε κάποιο σπίτι έχουμε 2 ή 3 παράλληλα monitors (όλα με τον ίδιο κωδικό), τότε το τελευταίο monitor είναι κύριο και άρα βγάζουμε την αντίσταση J2 ενώ τα υπόλοιπα είναι δευτερεύοντα και βάζουμε την αντίσταση J2 στη θέση 1-2 (πάνω): 2) Διακλάδωση στον όροφο χρήση διακλαδωτών Α. Όταν σε κάθε σπίτι ανήκει ένα μόνο monitor (δηλαδή δεν υπάρχει παράλληλο monitor), τότε κάθε monitor είναι κύριο οπότε βάζουμε την αντίσταση J2 στη θέση 2-3 (κάτω): B. Όταν σε κάποιο σπίτι έχουμε 2 ή 3 παράλληλα monitors (όλα με τον ίδιο κωδικό) τότε το τελευταίο monitor είναι κύριο και άρα βάζουμε την αντίσταση στη θέση 2-3 (κάτω) : ενώ τα υπόλοιπα είναι δευτερεύοντα και βάζουμε την αντίσταση J2 στη θέση 1-2 (πάνω) : ΠΑΡΑΛΛΗΛΟ ΘΥΡΟΤΗΛΕΦΩΝΟ Όταν σε κάποιο σπίτι έχουμε ένα monitor και 1 ή 2 παράλληλα θυροτηλέφωνα, τότε τα θυροτηλέφωνα είναι πάντα δευτερεύοντα και η αντίσταση J2 μπαίνει στη θέση 2-3 (κάτω) : 19

20 Ψηφιακή Οθόνη Αvant Χαρακτηριστικά/Εγκατάσταση ΤFT-LCD επίπεδη οθόνη 5,6" με πλήκτρα αφής. Ψηφιακή τεχνολογία βασισμένη στην handsfree επικοινωνία που επιτρέπει την καλωδίωση μίας κανονικής εγκατάστασης με 4 κοινά καλώδια + 75Ω. Χωρητική οθόνη αφής, διαμόρφωση των μενού στην οθόνη, ρύθμιση έντασης ήχου, πολυφωνική λειτουργία που επιτρέπει την ταυτοποίηση της προέλευσης της κλήσης (από την κεντρική είσοδο, τη δευτερεύουσα είσοδο ή την πόρτα εισόδου του σπιτιού). Χαρακτηριστικά Διαστάσεις (mm) Επίτοιχη (27mm) ή χωνευτή (6mm) εγκατάσταση Ρύθμιση φωτεινότητας,χρώματος και αντίθεσης. Επιλογή 4 μελωδιών κλήσης Ρύθμιση έντασης ήχου 2 βοηθητικά πλήκτρα Οθόνη 5,6" TFT-LCD Συχνότητα Hz (H) x 50 Hz (V) Τροφοδοσία 24 Vcc/0,5A Περιγραφή Πλήκτρο πλοήγησης(πάνω) Ομιλία/Μενού/Αποδοχή Πλήκτρο Πλοήγησης(κάτω) Ακύρωση Ενδεικτική λυχνία Άνοιγμα Κλειδαριάς Αυτόκληση Βοηθητικό πλήκτρο για σύνδεση επιπλέον κάμερας Βοηθητικό πλήκτρο Ενδεικτική λυχνία μικρόφωνο Εγκατάσταση Καλωδίωση οθόνης Kλήση από το κουδούνι Παράταση ηλεκτρονικής κλήσης Βοηθητικό μπουτόν Μεγάφωνο Μικρόφωνο Θετικό Αρνητικό }είσοδος video ΤΑΥΤΟΠΟΙΗΣΗ (ΚΩΔΙΚΟΠΟΙΗΣΗ) ΟΘΟΝΗΣ 20

21 Ψηφιακή Οθόνη Αvant - Εγκατάσταση EΝΤΟΙΧΙΣΜΕΝΟ 1. Tοποθετήστε το πλαίσιο στο κουτί εντοιχισμού με τις παρεχόμενες βίδες. Το πλαίσιο επιτρέπει την προσαρμογή του με μερικές αποκλίσεις από το κουτί εντοιχισμού. 2. Αποσυνδέστε την κλέμμα από το monitor και προχωρήστε με την σύνδεση της καλωδίωσης 3. Κωδικοποιήστε το monitor και κουμπώστε την κλέμμα ξανά στο monitor. (βλ. ταυτοποίηση οθόνης) 4.Τοποθετήστε την οθόνη μέσα στο πλαίσιο. Σημείωση: Όταν τοποθετηθεί η οθόνη στο πλαίσιο, αν δεν το νιώθετε σταθερό, λυγίστε ελαφρά τα άνω και κάτω σημεία επαφής του πλαισίου για να αυξήσετε την σταθερότητα. ΕΠΙΤΟΙΧΟ ΣΗΜΕΙΑ ΤΟΠΟΘΕΤΗΣΗΣ ΤΟΥ MONITOR TOΠOΘΕΤΩΝΤΑΣ ΤΟ ΜΟΝΙTOR ΣΤΟΝ ΤΟΙΧΟ 1. Στερεώστε τη σιδερένια πλάτη στον τοίχο με τις παρεχόμενες βίδες. Η πλάτη επιτρέπει τη ρύθμιση μικρών αποκλίσεων. 2. Αποσυνδέστε την κλέμμα από το monitor και προχωρήστε με την σύνδεση της καλωδίωσης. 3. Κωδικοποιείστε το monitor και κουμπώστε την κλέμμα ξανά στο monitor. (βλ. ταυτοποίηση οθόνης) 4. Κρεμάστε το monitor στη σιδερένια πλάτη που είναι τοποθετημένη στον τοίχο. 21

22 Ψηφιακή Οθόνη Αvant-Εγκατάσταση ΛΕΙΤΟΥΡΓΙΑ ΕΙΣΕΡΧΟΜΕΝΗ ΚΛΗΣΗ Σημείωση : Όταν η οθόνη είναι σε θέση αναμονής (stand by), πατώντας οποιοδήποτε πλήκτρο ενεργοποιείται η Οθόνη. - Όταν η οθόνη λαμβάνει μία κλήση από την εξωτερική μπουτονιέρα, συμβαίνουν τα παρακάτω : 1. Aρχίζει να κουδουνίζει. 2. Τα διαθέσιμα πλήκτρα λειτουργίας φωτίζονται. Σε αυτή την περίπτωση: ΤALK (OK), OPEN & CANCEL. 3. Η οθόνη ανάβει δείχνοντας την εικόνα του ατόμου που έχει κάνει την κλήση. -Η κλήση μπορεί να τερματιστεί πατώντας το CANCEL οποιαδήποτε στιγμή. - Για να συνομιλήσουμε πατάμε ΟΚ (TALK). - Η διάρκεια της συνομιλίας μπορεί φτάσει μέχρι και το 1 λεπτό και 30 δευτερόλεπτα. - Αν η κλήση δεν απαντηθεί η οθόνη επιστρέφει σε θέση αναμονής (stand by) σε 30 δευτερόλεπτα. - Κατά τη διάρκεια της κλήσης, είναι εφικτό να ανοίξουμε την είσοδο με το οποιαδήποτε στιγμή. Μόλις πατηθεί το πλήκτρο η οθόνη επιστρέφει σε θέση αναμονής (stand by) σε 12 δευτερόλεπτα. * Βοηθητική οθόνη : Σε περίπτωση που έχουμε και κάποια δευτερεύουσα οθόνη, θα ηχεί αλλά η οθόνη θα παραμένει σβηστή μέχρι το πλήκτρο ΤALK (OK) να πατηθεί. 22

23 Ψηφιακή Οθόνη Αvant-Λειτουργία ΑΥΤΟΚΛΗΣΗ - Είναι εφικτό να πάρουμε την εικόνα από την εξωτερική μπουτονιέρα οποιαδήποτε στιγμή πατώντας την αυτόκληση - Για ηχητική συνομιλία πατήστε ΟΚ. Η συνομιλία αυτή τη φορά μπορεί να διαρκέσει μόνο μέχρι 30 δευτερόλεπτα - Κατά τη διάρκεια της αυτόκλησης, είναι εφικτό να ανοίξουμε την είσοδο με το οποιαδήποτε στιγμή. Μόλις πατηθεί το πλήκτρο η οθόνη επιστρέφει σε θέση αναμονής (stand by) σε 12 δευτερόλεπτα. ΚΛΗΣΗ ΣΤΟ SWITCHBOAD (ΨΗΦΙΑΚΟ ΘΥΡΩΡΕΙΟ) -Aν υπάρχει ψηφιακό θυρωρείο στην εγκατάσταση είναι δυνατό να έχουμε μία ηχητική επικοινωνία με αυτό πατώντας όταν είναι η οθόνη σε θέση αναμονής (stand by). Η διάρκεια της συνομιλίας είναι μέχρι το 1 λεπτό και 30 δευτερόλεπτα. -Πατώντας ΟΚ όταν η οθόνη είναι σε θέση αναμονής (stand by). -Χρησιμοποιείστε ^, και το ΟΚ για να πλοηγηθείτε μέσα στις διάφορες επιλογές. --> Με αυτή την επιλογή, η οθόνη κάνει αυτόκληση ώστε να έχουμε εικόνα από τον δρόμο. --> Χρησιμοποιείστε ^, και το ΟΚ για να πλοηγηθείτε μέσα στις διάφορες επιλογές και να επιλέξετε την επιθυμητή των: Φωτεινότητα, Χρώμα & Αντίθεση. --> Help Text (Kείμενο Βοήθειας). Ενεργοποιεί ή απενεργοποιεί τα μηνύματα βοήθειας της οθόνης. - Σημειώστε πως ο χρήστης έχει μόνο 30 δευτερόλεπτα να για να κάνει τις ρυθμίσεις. Αν δεν είναι αρκετός ο χρόνος μπορεί να γίνει ξανά. Χρησιμοποιείστε ^, και το ΟΚ για να πλοηγηθείτε μέσα στις διάφορες επιλογές : Volume. Ρυθμίστε την ένταση του ήχου Vol. Tones. Ρυθμίστε την ένταση της μελωδίας της κλήσης. Τone Type. Αλλάξτε τον τύπο της μελωδίας. 4 διαφορετικές είναι διαθέσιμες. Κey Sound. Eνεργοποιεί /απενεργοποιεί τον ήχο. Test. Ένα δείγμα τον ήχων κλήσης με τις τρέχουσες ρυθμίσεις. -Χρησιμοποιείστε ^, και το ΟΚ για να πλοηγηθείτε μέσα στις διάφορες επιλογές Επιλέξτε την επιθυμητή γλώσσα και πατήστε ΟΚ. ΙD. Δείχνει την κωδικοποίηση του monitor.( βλ. ταυτοποίηση οθόνης) Config. Δείχνει αν το monitor έχει κωδικοποιηθεί ως κύριο ή δευτερεύον. Soft ware. Δείχνει την έκδοση software του monitor.(version) Λειτουργία των επαφών σύνδεσης ΑUX και ΒELL. ΒELL: Eνεργοποιεί ένα βοηθητικό κουδούνι μόλις λαμβάνεται μία κλήση. Το τερματικό στέλνει παλμούς (-) οι οποίοι συγχρονίζονται με τις μελωδίες κλήσης του monitor. AUX: Επιτρέπει στο πλήκτρο AUX να στέλνει έναν παλμό 1sec ( - ) 2C: Επιτρέπει στο πλήκτρο 2C να ενεργοποιεί/απενεργοποιεί μία 2 η βοηθητική κάμερα που είναι συνδεδεμένη στην επαφή AUX ή στην επαφή BELL ( - ) ανάλογα με την επιλογή ρύθμισης. 23

24 Ψηφιακή οθόνη Ε-Compact Plus TFT LCD επίπεδη οθόνη 4,3". Ψηφιακή τεχνολογία βασισμένη στην handsfree επικοινωνία που επιτρέπει την καλωδίωση μίας κανονικής εγκατάστασης με 4 κοινά καλώδια + 75Ω. ΚΑΤΑΣΤΑΣΗ ΕΝΔΕΙΚΤΙΚΟΥ LED - Aνάβει μόνιμα : η οθόνη είναι σε θέση αναμονής (τροφοδοτείται) - Αναβοσβήνει αργά : ενεργοποίηση της οθόνης - Αναβοσβήνει γρήγορα : ενεργοποίηση της κάμερας (εμφάνιση εικόνας) Όταν γίνει κλήση από την είσοδο το monitor χτυπάει 4 φορές, το led αναβοσβήνει γρήγορα και η οθόνη ανάβει. Για να μιλήσουμε πατάμε το πλήκτρο ΟΚ. Η οθόνη θα σβήσει αυτόματα μετά από 30 δευτερόλεπτα. Εκτός αν πατήσουμε ξανά το πλήκτρο ΟΚ. Σε περίπτωση που δεν θέλουμε να μιλήσουμε προκειμένου να σταματήσει ο ήχος κλήσης (ταυτόχρονα σβήνει η οθόνη) πιέζουμε 1 φορά το πλήκτρο της αυτόκλησης ΑΝΟΙΓΜΑ ΘΥΡΑΣ ΕΙΣΟΔΟΥ Για να ανοίξει η πόρτα της εισόδου από το διαμέρισμα (εφόσον δεν είναι κλειδωμένη) πιέζουμε το πλήκτρο. Για να ανοίξει η πόρτα δεν απαραίτητο να ενεργοποιηθεί η ομιλία (πλήκτρο ΟΚ ). ΛΕΙΤΟΥΡΓΙΑ ΑΥΤΟΚΛΗΣΗΣ Για να ενεργοποιηθεί η κάμερα από το monitor (εμφάνιση εικόνας) χωρίς να γίνει κλήση από την είσοδο (μπουτονιέρα) πιέζουμε αρχικώς 1 φορά το πλήκτρο ΟΚ (για την ενεργοποίηση του monitor) και κατόπιν 1 φορά το πλήκτρο της αυτόκλησης. Αν θελήσουμε μετά την ενεργοποίηση της εικόνας να ενεργοποιήσουμε και την ομιλία αρκεί να πιέσουμε ξανά το πλήκτρο ΟΚ. 24

25 Ψηφιακή οθόνη Ε-Compact ΑΝΟΙΓΜΑ ΘΥΡΑΣ ΕΙΣΟΔΟΥ Για να ανοίξει η πόρτα της εισόδου από το διαμέρισμα (εφόσον δεν είναι κλειδωμένη) πιέζουμε το πλήκτρο. Για να ανοίξει η πόρτα δεν απαραίτητο να ενεργοποιηθεί η ομιλία (πλήκτρο ΟΚ ). ΛΕΙΤΟΥΡΓΙΑ ΑΥΤΟΚΛΗΣΗΣ Για να ενεργοποιηθεί η κάμερα από το monitor (εμφάνιση εικόνας) χωρίς να γίνει κλήση από την είσοδο (μπουτονιέρα) πιέζουμε αρχικώς 1 φορά το πλήκτρο ΟΚ (για την ενεργοποίηση του monitor) και κατόπιν 1 φορά το πλήκτρο της αυτόκλησης. Αν θελήσουμε μετά την ενεργοποίηση της εικόνας να ενεργοποιήσουμε και την ομιλία αρκεί να πιέσουμε ξανά το πλήκτρο ΟΚ. ΡΥΘΜΙΣΗ ΦΩΤΕΙΝΟΤΗΤΑΣ, ΧΡΩΜΑΤΟΣ, ΑΝΤΙΘΕΣΗΣ Αφού έχει γίνει ενεργοποίηση της κάμερας από το monitor (εμφάνιση εικόνας) είτε κάνοντας κλήση από την είσοδο είτε πιέζοντας το πλήκτρο της αυτόκλησης, πατάμε 1 φορά το πλήκτρο και τότε εμφανίζονται στην οθόνη οι ρυθμίσεις αντίστοιχα brightness (φωτεινότητα), colour (χρώμα), contrast (αντίθεση). Πατώντας αντίστοιχες φορές το πλήκτρο μπορούμε να πλοηγηθούμε στις ρυθμίσεις, μέσω των πλήκτρων πλοήγησης. ΑΛΛΑΓΗ ΕΝΤΑΣΗΣ & ΜΕΛΩΔΙΑΣ ΚΛΗΣΗΣ Πατώντας το πλήκτρο ΟΚ 1 φορά, ενώ το monitor βρίσκεται σε θέση αναμονής αναμονής, αρκεί να πατήσουμε αντίστοιχες φορές το πλήκτρο για να ρυθμίσουμε την ένταση της κάθε μίας από τις 4 μελωδίες που είναι διαθέσιμες. Κάθε μελωδία έχει 3 επίπεδα έντασης ΕΓΚΑΤΑΣΤΑΣΗ Η εγκατάσταση της E-Compact οθόνης με τον ίδιο ακριβώς τρόπο με την ψηφιακή οθόνη Avant. (βλ. οδηγίες εγκατάστασης Ψηφιακής Αvant Οθόνης) 25

26 ΨΗΦΙΑΚΟ ΣΥΣΤΗΜΑ VISUALTECH (ΧΩΡΙΣ ΟΜΑΞΟΝΙΚΟ) Οθόνη Compact Visualtech - Οδηγίες Χρήσης m a. Aκουστικό b. Επιλογή ήχου κλήσης c. Ρύθμιση έντασης ήχου κλήσης d. Κλείστρο (άγκιστρο) e. Άνοιγμα θύρας f. Αυτόκληση g. 2 η Κάμερα h. Βοηθητικό μπουτόν i. Διακόπτης on-off j. Ρύθμιση φωτεινότητας k. Ρύθμιση constrast l. Oθόνη m. Ενδεικτικό Led λειτουργίας KATAΣΤΑΣΗ ΕΝΔΕΙΚΤΙΚΟΥ LED (m) Πράσινο : Oθόνη σε χρήση. Κόκκινο : Οθόνη άλλου διαμερίσματος σε χρήση Σύστημα κατειλημμένο. Σβηστό: Σύστημα ελεύθερο (διαθέσιμο) Όταν γίνει κλήση από την είσοδο, το μόνιτορ ηχεί 4 φορές, το led (m) αναβοσβήνει πράσινο και η οθόνη (l) ανάβει. Για να μιλήσουμε, σηκώνουμε το ακουστικό (a). Η οθόνη θα σβήσει αυτόματα μετά από τριάντα (30) δευτερόλεπτα αν δεν σηκώσουμε το ακουστικό. Σε περίπτωση που δε θέλουμε να μιλήσουμε, προκειμένου να σταματήσει ο ήχος κλήσης (ταυτόχρονα σβήνει η οθόνη) πιέζουμε μία φορά το πλήκτρο (f) της αυτόκλησης. ΑΝΟΙΓΜΑ ΘΥΡΑΣ ΕΙΣΟΔΟΥ (e) Για να ανοίξει η πόρτα της εισόδου από το διαμέρισμα (εφόσον δεν είναι κλειδωμένη) πιέζουμε το πλήκτρο (e) στιγμιαία μία φορά. Για να ανοίξει η πόρτα δεν χρειάζεται να σηκώσετε το ακουστικό. ΛΕΙΤΟΥΡΓΙΑ ΑΥΤΟΚΛΗΣΗΣ (f) Για να ενεργοποιηθεί το μόνιτορ χωρίς να γίνει κλήση από την είσοδο, πιέζουμε το πλήκτρο (f) μία φορά. Η οθόνη θα σβήσει αυτόματα μετά από τριάντα (30) δευτερόλεπτα. Για να μιλήσουμε σηκώνουμε το ακουστικό. Μόλις τοποθετήσουμε το ακουστικό στη θέση του κλείνει και η οθόνη. ΑΛΛΑΓΗ ΕΝΤΑΣΗΣ ΚΑΙ ΜΕΛΩΔΙΑΣ ΚΛΗΣΗΣ Χρησιμοποιήστε μία καρφίτσα για να αλλάξετε την ένταση του ήχου κλήσης από χαμηλή σε δυνατή με το πλήκτρο (c), κρατώντας πατημένο το άγκιστρο του ακουστικού. Ομοίως, κρατώντας πατημένο το άγκιστρο του ακουστικού, πιέζουμε το πλήκτρο (b) με μία καρφίτσα για να αλλάξουμε τον ήχο κλήσης. ΔΙΑΚΟΠΤΗΣ ΟΝ-OFF Όταν ο διακόπτης (i) είναι στη θέση ΟΝ (αριστερά) τότε η οθόνη είναι ενεργοποιημένη (τροφοδοτείται) Ενώ όταν ο διακόπτης είναι στη θέση OFF τότε είναι απενεργοποιημένη (δεν τροφοδοτείται) 26

27 ΨΗΦΙΑΚΟ ΣΥΣΤΗΜΑ VISUALTECH (ΧΩΡΙΣ ΟΜΑΞΟΝΙΚΟ) Οθόνη Compact Visualtech - Εγκατάσταση ΑΚΟΛΟΥΘΟΥΜΕ ΤΑ ΒΗΜΑΤΑ ΕΓΚΑΤΑΣΤΑΣΗΣ ΟΠΩΣ ΚΑΙ ΣΤΟ ΑΠΛΟ ΨΗΦΙΑΚΟ ΣΥΣΤΗΜΑ (ΜΕ ΟΜΟΑΞΟΝΙΚΟ) ΕΚΤΟΣ ΤΟΥ ΒΗΜΑΤΟΣ 5 ΠΟΥ ΕΧΕΙ ΩΣ ΕΞΗΣ ΓΙΑ TO VISUALTECH ΣΥΣΤΗΜΑ: ΒΗΜΑ 5 27

28 ΨΗΦΙΑΚΟ ΣΥΣΤΗΜΑ VISUALTECH (ΧΩΡΙΣ ΟΜΑΞΟΝΙΚΟ) Οθόνη Compact Visualtech- Διακλάδωση στο monitor *ΝΑ ΓΙΝΕΙ ΣΥΝΔΕΣΗ ΤΟΥ R ΚΑΙ C ΤΟΥ ΘΥΡΟΜΕΓΑΦΩΝΟΥ ΜΕ ΤΑ ΑΝΤΙΣΤΟΙΧΑ ΤΗΣ ΨΗΦΙΑΚΗΣ ΠΛΑΚΕΤΑΣ ΕΛΕΓΧΟΥ 28

29 ΨΗΦΙΑΚΟ ΣΥΣΤΗΜΑ VISUALTECH (ΧΩΡΙΣ ΟΜΑΞΟΝΙΚΟ) Οθόνη Compact Visualtech- Αντίσταση J1 ANTIΣΤΑΣΗ J1 H αντίσταση J1 χρησιμοποιείται στη visualtech οθόνη/θυροτηλέφωνο για να χαρακτηρίσει αν μία συσκευή είναι κύρια ή δευτερεύουσα. Α) Mοnitor/ θυροτηλέφωνο κύριο : Όταν σε κάθε σπίτι (σε μία κλήση) αντιστοιχεί ένα μόνο monitor/θυροτηλέφωνο τότε το monitor/θυροτηλέφωνο είναι κύριο, οπότε βάζουμε την αντίσταση J1 κάτω : Β) Mοnitor/ θυροτηλέφωνο δευτερεύον: Όταν σε κάθε σπίτι (στην ίδια κλήση) αντιστοιχούν παραπάνω από ένα monitor/θυροτηλέφωνο τότε το ένα από αυτά monitor/θυροτηλέφωνο είναι κύριο, επομένως η αντίσταση J1 μπαίνει κάτω (βλ. Α) ενώ τα υπόλοιπα monitor/θυροτηλέφωνα είναι δευτερεύοντα και η αντίσταση J1 μπαίνει πάνω: ΑΝΤΙΣΤΑΣΗ 10Κ Σε κάθε συσκευασία ψηφιακής πλακέτας ελέγχου visualtech (κωδ ) υπάρχουν μέσα 6 αντιστάσεις 10ΚΩ. Η αντίσταση 10ΚΩ τοποθετείται, όπως φαίνεται στο σχέδιο εγκατάστασης, στην τελευταία οθόνη της κάθε στήλης στα σημεία Ζ και +. Eπομένως, όταν έχουμε μία στήλη καλωδίωσης σε μία εγκατάσταση θα μπει μόνο μία αντίσταση 10Κ, διαφορετικά αν έχουμε μέχρι και 6 στήλες θα μπούνε αντιστοίχως 6 αντιστάσεις 10Κ. Ο σκοπός της χρήσης της αντίστασης 10Κ είναι η ενίσχυση του σήματος data του συστήματος. Άρα αν σε κάποια εγκατάσταση ψηφιακού συστήματος visualtech δε χρησιμοποιηθούν οι απαραίτητες αντιστάσεις 10Κ μπορεί να μη φτάσει το κωδικοποιημένο σήμα σε όλα τα monitor/θυροτηλέφωνα του συστήματος, δηλαδή να μην έχουμε κλήση σε όλα τα διαμερίσματα. 29

30 ΨΗΦΙΑΚΟ ΣΥΣΤΗΜΑ VISUALTECH (ΧΩΡΙΣ ΟΜΑΞΟΝΙΚΟ) Tαυτοποίηση ψηφιακής πλακέτας ελέγχου Visualtech ON Oρίστε έναν κωδικό για την μπουτονιέρα. Κάθε μπουτονιέρα σε ένα σύστημα θυροτηλεόρασης πρέπει να έχει διαφορετικό κωδικό. Όταν έχουμε σύστημα θυροτηλεόρασης με μία μόνο μπουτονιέρα επιλέγουμε πάντα τον κωδικό 1: ON Αντίστοιχα όταν έχουμε 2 ή παραπάνω μπουτονιέρες επιλέγουμε την αντίστοιχη κωδικοποίηση για κάθε επιπλέον μπουτονιέρα : ΕΝΔΕΙΚΤΙΚΑ LEDS ΨΗΦΙΑΚΗΣ ΠΛΑΚΕΤΑΣ ΕΛΕΓΧΟΥ VISUALTECH Στη ψηφιακή πλακέτα ελέγχου υπάρχουν 3 ενδεικτικά leds τα οποία όταν είναι αναμμένα δηλώνουν τα εξής: Κόκκινο led : Ανάβει όταν είναι βραχυκλωμένο το Ζ. Πράσινο led : Ανάβει όταν τροφοδοτείται η πλακέτα ελέγχου. Κίτρινο led : α) Ανάβει μία φορά όταν το σύστημα είναι σε αναμονή β) Αναβοσβήνει 2 φορές όταν έχει γίνει κλήση ή αυτόκληση γ) Αναβοσβήνει 3 φορές όταν υπάρχει συνομιλία 30

31 ΨΗΦΙΑΚΟ ΣΥΣΤΗΜΑ VISUALTECH (ΧΩΡΙΣ ΟΜΑΞΟΝΙΚΟ) Ψηφιακή Visualtech Οθόνη Αvant- Χαρακτηριστικά ΤFT-LCD επίπεδη οθόνη 5,6" με πλήκτρα αφής. Ψηφιακή τεχνολογία βασισμένη στην handsfree επικοινωνία που επιτρέπει την καλωδίωση μίας κανονικής εγκατάστασης με 5 κοινά καλώδια ή UTP. Χωρητική οθόνη αφής, διαμόρφωση των μενού στην οθόνη, ρύθμιση έντασης ήχου, πολυφωνική λειτουργία που επιτρέπει την ταυτοποίηση της προέλευσης της κλήσης (από την κεντρική είσοδο, τη δευτερεύουσα είσοδο ή την πόρτα εισόδου του σπιτιού). Χαρακτηριστικά Διαστάσεις (mm) Επίτοιχη (27mm) ή χωνευτή (6mm) εγκατάσταση Ρύθμιση φωτεινότητας,χρώματος και αντίθεσης. Επιλογή 4 μελωδιών κλήσης Ρύθμιση έντασης ήχου 2 βοηθητικά πλήκτρα Οθόνη 5,6" TFT-LCD Συχνότητα Hz (H) x 50 Hz (V) Τροφοδοσία 24 Vcc/0,5A Περιγραφή Πλήκτρο πλοήγησης (πάνω) Ομιλία/Μενού/Αποδοχή Πλήκτρο Πλοήγησης (κάτω) Ακύρωση Ενδεικτική λυχνία Άνοιγμα Κλειδαριάς Αυτόκληση Βοηθητικό πλήκτρο για σύνδεση επιπλέον κάμερας Βοηθητικό πλήκτρο Ενδεικτική λυχνία μικρόφωνο Εγκατάσταση Καλωδίωση οθόνης Kλήση από το κουδούνι Παράταση ηλεκτρονικής κλήσης Βοηθητικό μπουτόν Μεγάφωνο Μικρόφωνο Θετικό Αρνητικό }είσοδος video ΤΑΥΤΟΠΟΙΗΣΗ (ΚΩΔΙΚΟΠΟΙΗΣΗ) ΟΘΟΝΗΣ 31

32 ΨΗΦΙΑΚΟ ΣΥΣΤΗΜΑ VISUALTECH (ΧΩΡΙΣ ΟΜΑΞΟΝΙΚΟ) Ψηφιακή Visualtech Οθόνη Αvant- Εγκατάσταση EΝΤΟΙΧΙΣΜΕΝΟ 1. Tοποθετήστε το πλαίσιο στο κουτί εντοιχισμού με τις παρεχόμενες βίδες. Το πλαίσιο επιτρέπει την προσαρμογή του με μερικές αποκλίσεις από το κουτί εντοιχισμού. 2. Αποσυνδέστε την κλέμμα από το monitor και προχωρήστε με την σύνδεση της καλωδίωσης 3. Κωδικοποιήστε το monitor και κουμπώστε την κλέμμα ξανά στο monitor. (βλ. ταυτοποίηση οθόνης) 4.Τοποθετήστε την οθόνη μέσα στο πλαίσιο. Σημείωση: Όταν τοποθετηθεί η οθόνη στο πλαίσιο, αν δεν το νιώθετε σταθερό, λυγίστε ελαφρά τα άνω και κάτω σημεία επαφής του πλαισίου για να αυξήσετε την σταθερότητα. ΕΠΙΤΟΙΧΟ ΣΗΜΕΙΑ ΤΟΠΟΘΕΤΗΣΗΣ ΤΟΥ MONITOR TOΠOΘΕΤΩΝΤΑΣ ΤΟ ΜΟΝΙTOR ΣΤΟΝ ΤΟΙΧΟ 1. Στερεώστε τη σιδερένια πλάτη στον τοίχο με τις παρεχόμενες βίδες. Η πλάτη επιτρέπει τη ρύθμιση μικρών αποκλίσεων. 2. Αποσυνδέστε την κλέμμα από το monitor και προχωρήστε με την σύνδεση της καλωδίωσης. 3. Κωδικοποιείστε το monitor και κουμπώστε την κλέμμα ξανά στο monitor. (βλ. ταυτοποίηση οθόνης) 4. Κρεμάστε το monitor στη σιδερένια πλάτη που είναι τοποθετημένη στον τοίχο. 32

33 ΨΗΦΙΑΚΟ ΣΥΣΤΗΜΑ VISUALTECH (ΧΩΡΙΣ ΟΜΑΞΟΝΙΚΟ) Ψηφιακή Visualtech Οθόνη Αvant - Εγκατάσταση ΔΙΑΚΛΑΔΩΣΗ ΣΤΟΝ ΟΡΟΦΟ ΠΑΡΑΛΛΗΛΑ MONITOR ΕΝΔΕΙΞΗ ΦΟΡΤΙΟΥ ΕΝΔΕΙΚΗ ΦΟΡΤΙΟΥ ΕΝΔΕΙΞΗ ΦΟΡΤΙΟΥ ΤΕΛΕΥΤΑΙΑ ΟΘΟΝΗ ΣΤΗΛΗΣ ΕΝΔΙΑΜΕΣΗ ΟΘΟΝΗ ΤΕΛΕΥΤΑΙΑ ΟΘΟΝΗ ΣΤΗΛΗΣ ΚΥΡΙΑ ΟΘΟΝΗ ΔΕΥΤΕΡΕΥΟΥΣΑ ΟΘΟΝΗ ΚΥΡΙΑ ΟΘΟΝΗ ΣΥΣ ΣΥΝΔΕΣΤΕ 10Κ ΑΝΤΙΣΤΑΣΗ ΣΤΗΝ ΤΕΛΕΥΤΑΙΑ ΟΘΟΝΗ ΚΑΘΕ ΣΤΗΛΗΣ ΔΙΑΚΛΑΔΩΣΗ ΣΤΟ MONITOR ΕΝΔΕΙΞΗ ΦΟΡΤΙΟΥ ΤΕΛΕΥΤΑΙΑ ΟΘΟΝΗ ΣΤΗΛΗΣ ΚΥΡΙΑ ΟΘΟΝΗ ΣΥΝΔΕΣΤΕ 10Κ ΑΝΤΙΣΤΑΣΗ ΣΤΗΝ ΤΕΛΕΥΤΑΙΑ ΟΘΟΝΗ ΚΑΘΕ ΣΤΗΛΗΣ ΕΝΔΕΙΞΗ ΦΟΡΤΙΟΥ ΤΕΛΕΥΤΑΙΑ ΟΘΟΝΗ ΣΤΗΛΗΣ ΚΥΡΙΑ ΟΘΟΝΗ ΛΕΙΤΟΥΡΓΙΑ ΕΙΣΕΡΧΟΜΕΝΗ ΚΛΗΣΗ Σημείωση : Όταν η οθόνη είναι σε θέση αναμονής (stand by), πατώντας οποιοδήποτε πλήκτρο ενεργοποιείται η Οθόνη. - Όταν η οθόνη λαμβάνει μία κλήση από την εξωτερική μπουτονιέρα, συμβαίνουν τα παρακάτω : 1. Aρχίζει να κουδουνίζει. 2. Τα διαθέσιμα πλήκτρα λειτουργίας φωτίζονται. Σε αυτή την περίπτωση: ΤALK (OK), OPEN & CANCEL. 3. Η οθόνη ανάβει δείχνοντας την εικόνα του ατόμου που έχει κάνει την κλήση. - Η κλήση μπορεί να τερματιστεί πατώντας το CANCEL οποιαδήποτε στιγμή. - Για να συνομιλήσουμε πατάμε ΟΚ (TALK). - Η διάρκεια της συνομιλίας μπορεί φτάσει μέχρι και το 1 λεπτό και 30 δευτερόλεπτα. - Αν η κλήση δεν απαντηθεί η οθόνη επιστρέφει σε θέση αναμονής (stand by) σε 30 δευτερόλεπτα - Κατά τη διάρκεια της κλήσης, είναι εφικτό να ανοίξουμε την είσοδο με το οποιαδήποτε στιγμή. Μόλις πατηθεί το πλήκτρο η οθόνη επιστρέφει σε θέση αναμονής (stand by) σε 12 δευτερόλεπτα. * Βοηθητική οθόνη : Σε περίπτωση που έχουμε και κάποια δευτερεύουσα οθόνη, θα ηχεί αλλά η οθόνη θα παραμένει σβηστή μέχρι το πλήκτρο ΤALK (OK) να πατηθεί. 33

34 ΨΗΦΙΑΚΟ ΣΥΣΤΗΜΑ VISUALTECH (ΧΩΡΙΣ ΟΜΑΞΟΝΙΚΟ) Ψηφιακή Visualtech Οθόνη Αvant- Λειτουργία ΑΥΤΟΚΛΗΣΗ - Είναι εφικτό να πάρουμε την εικόνα από την εξωτερική μπουτονιέρα οποιαδήποτε στιγμή πατώντας την αυτόκληση - Για ηχητική συνομιλία πατήστε ΟΚ. Η συνομιλία αυτή τη φορά μπορεί να διαρκέσει μόνο μέχρι 30 δευτερόλεπτα - Κατά τη διάρκεια της αυτόκλησης, είναι εφικτό να ανοίξουμε την είσοδο με το οποιαδήποτε στιγμή. Μόλις πατηθεί το πλήκτρο η οθόνη επιστρέφει σε θέση αναμονής (stand by) σε 12 δευτερόλεπτα. ΚΛΗΣΗ ΣΤΟ SWITCHBOAD (ΨΗΦΙΑΚΟ ΘΥΡΩΡΕΙΟ) - Aν υπάρχει ψηφιακό θυρωρείο στην εγκατάσταση είναι δυνατό να έχουμε μία ηχητική επικοινωνία με αυτό πατώντας όταν είναι η οθόνη σε θέση αναμονής (stand by). Η διάρκεια της συνομιλίας είναι μέχρι το 1 λεπτό και 30 δευτερόλεπτα. -Πατώντας ΟΚ όταν η οθόνη είναι σε θέση αναμονής (stand by). -Χρησιμοποιείστε και το ΟΚ για να πλοηγηθείτε μέσα στις διάφορες επιλογές. - Με αυτή την επιλογή, η οθόνη κάνει αυτόκληση ώστε να έχουμε εικόνα από τον δρόμο. -Χρησιμοποιείστε και το ΟΚ για να πλοηγηθείτε μέσα στις διάφορες επιλογές και να επιλέξετε την επιθυμητή των: Φωτεινότητα, Χρώμα & Αντίθεση. -Help Text (Kείμενο Βοήθειας). Ενεργοποιεί ή απενεργοποιεί τα μηνύματα βοήθειας της οθόνης. - Σημειώστε πως ο χρήστης έχει μόνο 30 δευτερόλεπτα να για να κάνει τις ρυθμίσεις. Αν δεν είναι αρκετός ο χρόνος μπορεί να γίνει ξανά. -Χρησιμοποιείστε και το ΟΚ για να πλοηγηθείτε μέσα στις διάφορες επιλογές : Volume. Ρυθμίστε την ένταση του ήχου Vol. Tones. Ρυθμίστε την ένταση της μελωδίας της κλήσης. Τone Type. Αλλάξτε τον τύπο της μελωδίας. 4 διαφορετικές είναι διαθέσιμες. Κey Sound. Eνεργοποιεί /απενεργοποιεί τον ήχο. Test. Ένα δείγμα τον ήχων κλήσης με τις τρέχουσες ρυθμίσεις. -Χρησιμοποιείστε και το ΟΚ για να πλοηγηθείτε μέσα στις διάφορες επιλογές Επιλέξτε την επιθυμητή γλώσσα και πατήστε ΟΚ. ΙD. Δείχνει την κωδικοποίηση του monitor.( βλ. ταυτοποίηση οθόνης) Config. Δείχνει αν το monitor έχει κωδικοποιηθεί ως κύριο ή δευτερεύον. Soft ware. Δείχνει την έκδοση software του monitor.(version). Λειτουργία των επαφών σύνδεσης ΑUX και. ΒELL: Eνεργοποιεί ένα βοηθητικό κουδούνι μόλις λαμβάνεται μία κλήση. Το τερματικό στέλνει παλμούς (-) οι οποίοι συγχρονίζονται με τις μελωδίες κλήσης του monitor. AUX: Επιτρέπει στο πλήκτρο AUX να στέλνει έναν παλμό 1sec ( - ) 2C: Επιτρέπει στο πλήκτρο 2C να ενεργοποιεί/απενεργοποιεί μία 2 η βοηθητική κάμερα που είναι συνδεδεμένη στην επαφή AUX ή στην επαφή BELL ( - ) ανάλογα με την επιλογή ρύθμισης 34

35 ΨΗΦΙΑΚΟ ΣΥΣΤΗΜΑ VISUALTECH (ΧΩΡΙΣ ΟΜΑΞΟΝΙΚΟ) Ψηφιακή οθόνη Ε-Compact Plus TFT LCD επίπεδη οθόνη 4,3". Ψηφιακή τεχνολογία βασισμένη στην handsfree επικοινωνία που επιτρέπει την καλωδίωση μίας κανονικής εγκατάστασης με 5 κοινά καλώδια ή UTP. ΚΑΤΑΣΤΑΣΗ ΕΝΔΕΙΚΤΙΚΟΥ LED - Aνάβει μόνιμα : η οθόνη είναι σε θέση αναμονής (τροφοδοτείται) - Αναβοσβήνει αργά : ενεργοποίηση της οθόνης - Αναβοσβήνει γρήγορα : ενεργοποίηση της κάμερας (εμφάνιση εικόνας) Όταν γίνει κλήση από την είσοδο το monitor χτυπάει 4 φορές, το led αναβοσβήνει γρήγορα και η οθόνη ανάβει. Για να μιλήσουμε πατάμε το πλήκτρο ΟΚ. Η οθόνη θα σβήσει αυτόματα μετά από 30 δευτερόλεπτα. Εκτός αν πατήσουμε ξανά το πλήκτρο ΟΚ. Σε περίπτωση που δεν θέλουμε να μιλήσουμε προκειμένου να σταματήσει ο ήχος κλήσης (ταυτόχρονα σβήνει η οθόνη) πιέζουμε 1 φορά το πλήκτρο της αυτόκλησης ΑΝΟΙΓΜΑ ΘΥΡΑΣ ΕΙΣΟΔΟΥ Για να ανοίξει η πόρτα της εισόδου από το διαμέρισμα (εφόσον δεν είναι κλειδωμένη) πιέζουμε το πλήκτρο. Για να ανοίξει η πόρτα δεν απαραίτητο να ενεργοποιηθεί η ομιλία (πλήκτρο ΟΚ ). ΛΕΙΤΟΥΡΓΙΑ ΑΥΤΟΚΛΗΣΗΣ Για να ενεργοποιηθεί η κάμερα από το monitor (εμφάνιση εικόνας) χωρίς να γίνει κλήση από την είσοδο (μπουτονιέρα) πιέζουμε αρχικώς 1 φορά το πλήκτρο ΟΚ (για την ενεργοποίηση του monitor) και κατόπιν 1 φορά το πλήκτρο της αυτόκλησης. Αν θελήσουμε μετά την ενεργοποίηση της εικόνας να ενεργοποιήσουμε και την ομιλία αρκεί να πιέσουμε ξανά το πλήκτρο ΟΚ. 35

36 ΨΗΦΙΑΚΟ ΣΥΣΤΗΜΑ VISUALTECH (ΧΩΡΙΣ ΟΜΑΞΟΝΙΚΟ) Ψηφιακή οθόνη Ε-Compact Plus ΑΝΟΙΓΜΑ ΘΥΡΑΣ ΕΙΣΟΔΟΥ Για να ανοίξει η πόρτα της εισόδου από το διαμέρισμα (εφόσον δεν είναι κλειδωμένη) πιέζουμε το πλήκτρο. Για να ανοίξει η πόρτα δεν απαραίτητο να ενεργοποιηθεί η ομιλία (πλήκτρο ΟΚ ). ΛΕΙΤΟΥΡΓΙΑ ΑΥΤΟΚΛΗΣΗΣ Για να ενεργοποιηθεί η κάμερα από το monitor (εμφάνιση εικόνας) χωρίς να γίνει κλήση από την είσοδο (μπουτονιέρα) πιέζουμε αρχικώς 1 φορά το πλήκτρο ΟΚ (για την ενεργοποίηση του monitor) και κατόπιν 1 φορά το πλήκτρο της αυτόκλησης. Αν θελήσουμε μετά την ενεργοποίηση της εικόνας να ενεργοποιήσουμε και την ομιλία αρκεί να πιέσουμε ξανά το πλήκτρο ΟΚ. ΡΥΘΜΙΣΗ ΦΩΤΕΙΝΟΤΗΤΑΣ, ΧΡΩΜΑΤΟΣ, ΑΝΤΙΘΕΣΗΣ Αφού έχει γίνει ενεργοποίηση της κάμερας από το monitor (εμφάνιση εικόνας) είτε κάνοντας κλήση από την είσοδο είτε πιέζοντας το πλήκτρο της αυτόκλησης, πατάμε 1 φορά το πλήκτρο και τότε εμφανίζονται στην οθόνη οι ρυθμίσεις αντίστοιχα brightness (φωτεινότητα), colour (χρώμα), contrast (αντίθεση). Πατώντας αντίστοιχες φορές το πλήκτρο μπορούμε να πλοηγηθούμε στις ρυθμίσεις, μέσω των πλήκτρων πλοήγησης. ΑΛΛΑΓΗ ΕΝΤΑΣΗΣ & ΜΕΛΩΔΙΑΣ ΚΛΗΣΗΣ Πατώντας το πλήκτρο ΟΚ 1 φορά, ενώ το monitor βρίσκεται σε θέση αναμονής αναμονής, αρκεί να πατήσουμε αντίστοιχες φορές το πλήκτρο για να ρυθμίσουμε την ένταση της κάθε μίας από τις 4 μελωδίες που είναι διαθέσιμες. Κάθε μελωδία έχει 3 επίπεδα έντασης ΕΓΚΑΤΑΣΤΑΣΗ Η εγκατάσταση της E-Comcpact οθόνης με τον ίδιο ακριβώς τρόπο με την Visualtech οθόνη Avant. (βλ. οδηγίες εγκατάστασης Visualtech Αvant Οθόνης) 36

37 ΣΥΣΚΕΥΗ ΣΥΝΔΕΣΗΣ ΜΠΑΤΑΡΙΩΝ ΓΙΑ ΤΡΟΦΟΔΟΤΙΚΟ DR ΒΗΜΑΤΑ ΣΥΝΔΕΣΗΣ ΤΩΝ ΜΠΑΤΑΡΙΩΝ & ΤΟΥ ΤΡΟΦΟΔΟΤΙΚΟΥ DR ΣΥΝΔΕΕΤΕ ΤΙΣ 2 ΜΠΑΤΑΡΙΕΣ 12V ΣΤΗ ΣΥΣΚΕΥΗ 2. ΣΥΝΔΕΕΤΕ ΤΗΝ ΕΞΟΔΟ ΤΟΥ ΤΡΟΦΟΔΟΤΙΚΟΥ +(24V) ΣΤΗΝ ΕΙΣΟΔΟ ΤΗΣ ΣΥΣΚΕΥΗΣ 3. ΣΥΝΔΕΕΤΕ ΤΗΝ ΕΞΟΔΟ (+,-) ΣΤΗ ΣΤΗΛΗ ΤΗΣ ΘΥΡΟΤΗΛΕΟΡΑΣΗΣ 4. ΣΥΝΔΕΕΤΕ ΤΟ ΤΡΟΦΟΔΟΤΙΚΟ ΚΑΙ ΤΗ ΣΥΣΚΕΥΗ ΣΤΟ ΡΕΥΜΑ (230V) ΕΝΔΕΙΚΤΙΚΑ LED C KIΤΡΙΝΟ LED : ΔΕΙΧΝΕΙ ΟΤΙ ΟΙ ΜΠΑΤΑΡΙΕΣ ΦΟΡΤΙΖΟΥΝ O ΠΡΑΣΙΝΟ LED : ΔΕΙΧΝΕΙ ΟΤΙ ΥΠΑΡΧΕΙ ΤΑΣΗ ΕΞΟΔΟΥ ΣΤΗ ΣΤΗΛΗ D KOKKINO LED : ΔΕΙΧΝΕΙ ΟΤΙ Η ΜΠΑΤΑΡΙΑ ΕΙΝΑΙ ΣΕ ΕΚΦΟΡΤΙΣΗ Ι ΠΡΑΣΙΝΟ LED : ΔΕΙΧΝΕΙ ΟΤΙ ΥΠΑΡΧΕΙ ΤΑΣΗ ΕΙΣΟΔΟΥ ΑΠΟ ΤΟ ΤΡΟΦΟΔΟΤΙΚΟ ΣΕ ΚΑΝΟΝΙΚΗ ΛΕΙΤΟΥΡΓΕΙΑ ΤΑ ΑΚΟΛΟΥΘΑ LED ΠΡΕΠΕΙ ΝΑ ΕΙΝΑΙ ΑΝΑΜΕΝΑ : C,O,I EAN ΔΕΝ ΥΠΑΡΧΕΙ ΤΡΟΦΟΔΟΣΙΑ ΤΑ ΑΚΟΛΟΥΘΑ LED ΠΡΕΠΕΙ ΝΑ ΕΙΝΑΙ ΑΝΑΜΕΝΑ : O,D EAN ΟΙ ΜΠΑΤΑΡΙΕΣ ΕΙΝΑΙ ΠΛΗΡΩΣ ΕΚΦΟΡΤΙΣΜΕΝΕΣ (ΑΔΕΙΕΣ) ΚΑΙ ΔΕΝ ΥΠΑΡΧΕΙ ΤΡΟΦΟΔΟΣΙΑ ΤΟΤΕ ΠΡΕΠΕΙ ΟΛΑ ΤΑ LED ΝΑ ΕΙΝΑΙ ΣΒΗΣΤΑ. ΣΥΣΤΗΜΑ ΠΡΟΣΤΑΣΙΑΣ ΜΠΑΤΑΡΙΩΝ Η ΣΥΣΚΕΥΗ ΠΕΡΙΕΧΕΙ ΜΙΑ ΠΡΟΣΤΑΣΙΑ ΕΝΑΝΤΙ ΣΤΗΝ ΠΛΗΡΗ ΕΚΦΟΡΤΙΣΗ ΤΩΝ ΜΠΑΤΑΡΙΩΝ, ΑΠΟΣΥΝΔΕΕΟΝΤΑΣ ΤΟ ΕΧΕΙ ΠΕΡΙΣΣΟΤΕΡΗ ΔΙΑΡΚΕΙΑ ΖΩΗΣ Η ΜΠΑΤΑΡΙΑ. ΑΠΟΣΥΝΔΕΕΙ ΤΗΝ ΤΡΟΦΟΔΟΣΙΑ ΤΩΝ ΜΠΑΤΑΡΙΩΝ ΠΡΙΝ ΤΗΝ ΠΛΗΡΗ ΕΚΦΟΡΤΙΣΗ ΤΟΥΣ ΠΡΟΣ ΑΠΟΦΥΓΗ ΤΗΣ ΚΑΤΑΣΤΡΟΦΗΣ ΤΟΥΣ ΟΛΑ ΤΑ LED ΘΑ ΠΑΡΑΜΕΙΝΟΥΝ ΣΒΗΣΤΑ ΟΙ ΜΠΑΤΑΡΙΕΣ ΘΑ ΤΕΘΟΥΝ ΕΚΤΟΣ ΛΕΙΤΟΥΡΓΙΑΣ ΜΕΧΡΙ ΝΑ ΞΑΝΑΦΟΡΤΙΣΤΟΥΝ 37

38 ΣΥΣΚΕΥΗ ΣΥΝΔΕΣΗΣ ΜΠΑΤΑΡΙΩΝ ΜΕ ΤΡΟΦΟΔΟΤΙΚΟ DR-100 4,2A (DR-60 2,5A) ΣΥΣΚΕΥΗ ΣΥΝΔΕΣΗΣ ΜΠΑΤΑΡΙΩΝ ΓΙΑ ΤΡΟΦΟΔΟΤΙΚΟ DR ΠΡΟΤΕΙΝΕΤΑΙ ΝΑ ΤΟΠΟΘΕΤΗΘΟΥΝ ΣΦΡΑΓΙΣΜΕΝΕΣ ΞΗΡΟΥ ΤΥΠΟΥ ΜΠΑΤΑΡΙΕΣ ΜΕ ΠΡΟΣΤΑΤΕΥΜΕΝΟΥΣ ΠΟΛΟΥΣ (ΜΗ ΕΚΤΕΘΕΙΜΕΝΟΥΣ ΣΤΗΛΗ ΠΡΟΤΕΙΝΕΤΑΙ ΝΑ ΕΓΚΑΤΑΣΤΗΣΕΤΕ ΜΙΑ ΑΣΦΑΛΕΙΑ ΣΤΟ ΘΕΤΙΚΟ ΠΟΛΟ ΤΩΝ ΜΠΑΤΑΡΙΩΝ 38

39 ΤΙ ΚΑΝΟΥΜΕ ΣΕ ΠΕΡΙΠΤΩΣΗ ΒΛΑΒΗΣ ΨΗΦΙΑΚΟ ΣΥΣΤΗΜΑ ΒΛΑΒΗ ΠΙΘΑΝΗ ΑΙΤΙΑ ΛΥΣΗ ΔΕ ΔΟΥΛΕΥΕΙ ΤΙΠΟΤΑ Τα καλώδια + και είναι κομμένα ή λάθος συνδεδεμένα. Δεν υπάρχει τάση 24V μεταξύ + και -. Δεν έχει γίνει σωστά ή και καθόλου reset στο σύστημα. Έλεγχος των καλωδίων + και -. Έλεγχος της τάσης στο τροφοδοτικό. Αποσυνδέστε το τροφοδοτικό από την τάση 220V (ή κατεβάστε την αντίστοιχη ασφάλεια) για περίπου ένα ΔΕ ΓΙΝΕΤΑΙ Η ΚΛΗΣΗ ΣΤΑ ΔΙΑΜΕΡΙΣΜΑΤΑ ΕΝΩ ΥΠΑΡΧΕΙ ΕΠΙΒΕΒΑΙΩΣΗ ΚΛΗΣΗΣ ΣΤΗΝ ΜΠΟΥΤΟΝΙΕΡΑ Δεν έχει γίνει η κωδικοποίηση των οθονών. Τα καλώδια και έχουν συνδεθεί αντίστροφα Το φις των στηλών έχει συνδεθεί λάθος Λάθος σύνδεση του καλωδίου Cp. λεπτό. Βάλτε τον κωδικό στην οθόνη που αντιστοιχεί στο κάθε μπουτόν (βλέπε αντίστοιχο πίνακα Έλεγχος των καλωδίων και Έλεγχος του φις των στηλών. Να συνδεθεί στη θέση J6 (δεξιά) στην ψηφιακή πλακέτα όπως φαίνεται στο αντίστοιχο σχήμα. Σύνδεση του καλωδίου Cp στο C ΜΙΚΡΟΦΩΝΙΣΜΟΣ ΜΠΛΟΚΑΡΕΙ ΟΛΟ ΤΟ ΣΥΣΤΗΜΑ ΟΤΑΝ ΚΑΝΟΥΜΕ ΚΛΗΣΗ ΣΕ ΕΝΑ ΔΙΑΜΕΡΙΣΜΑ Υπερβολικά δυνατή η ένταση του ήχου στο θυρομεγάφωνο. Υπερβολική κατανάλωση ρεύματος στο σύστημα. Ακατάλληλη διατομή των καλωδίων (πολύ μικρή διατομή). Δε χρησιμοποιείται ομοαξονικό RG59 για το video σήμα. Δεν τροφοδοτείται η κάμερα. Πρόβλημα στην κάμερα Ρύθμιση-μείωση της έντασης του ήχου του θυρομεγαφώνου (μικρόφωνο-μεγάφωνο) από το αντίστοιχο ποτενσιόμετρο. Ενίσχυση του συστήματος με την προσθήκη επιπλέον τροφοδοτικού. Αύξηση της διατομής των καλωδίων με την προσθήκη επιπλέον καλωδίων, εάν υπάρχει περίσσευμα ή αντικατάσταση των παλαιών με νέα. Αντικατάσταση με ομοαξονικό RG59 ή αύξηση της διατομής των καλωδίων. Αντικατάσταση της ψηφιακής πλακέτας ελέγχου με νέα. 39

40 ΤΙ ΚΑΝΟΥΜΕ ΣΕ ΠΕΡΙΠΤΩΣΗ ΒΛΑΒΗΣ ΒΛΑΒΗ ΠΙΘΑΝΗ ΑΙΤΙΑ ΛΥΣΗ ΚΑΠΟΙΑ ΟΘΟΝΗ Ή ΘΥΡΟΤΗΛΕΦΩΝΟ ΕΝΩ ΤΡΟΦΟΔΟΤΕΙΤΑΙ ΣΩΣΤΑ ΔΕ ΛΕΙΤΟΥΡΓΕΙ ΛΕΥΚΗ ΕΙΚΟΝΑ ΣΤΗΝ ΟΘΟΝΗ ΓΚΡΙ ΕΙΚΟΝΑ ΧΩΡΙΣ CONTRAST ΣΤΗΝ ΟΘΟΝΗ ΡΟΛΛΑΡΕΙ Η ΕΙΚΟΝΑ ΣΤΗΝ ΟΘΟΝΗ ΔΕ ΛΕΙΤΟΥΡΓΕΙ Η ΑΥΤΟΚΛΗΣΗ ΤΟ ΛΑΜΠΑΚΙ ΤΗΣ ΠΛΑΚΑΣ ΜΕ ΘΕΣΗ ΑΡΙΘΜΟΥ ΔΕΝ ΑΝΑΒΕΙ ΔΕ ΛΕΙΤΟΥΡΓΕΙ ΤΟ ΚΥΠΡΙ (ΗΛΕΚΤΡΙΚΗ ΚΛΕΙΔΑΡΙΑ) Τα καλώδια και έχουν συνδεθεί αντίστροφα. Η οθόνη ή το θυροτηλέφωνο δεν έχουν κωδικοποιηθεί Πρόβλημα στην πλάτη της οθόνης. Πρόβλημα στο ομοαξονικό ή στα 2 καλώδια που δίνουν το video σήμα Δεν έχει γίνει ρύθμιση στα ποτενσιόμετρα της οθόνης. Δεν τροφοδοτείται ο διακλαδωτής. Προβλήμα στο διακλαδωτή Δε χρησιμοποείται ομοαξονικό RG59 για το video σήμα. Δεν τροφοδοτείται η κάμερα Πρόβλημα στην κάμερα Λάθος σύνδεση του διακλαδωτή. Δεν έχει μπει καθόλου διακλαδωτής. Δεν χρησιμοποιείται ομοαξονικό RG59 για το video σήμα. Δεν έχει ενεργοποιηθεί η αυτόκληση. Έναρξη της ενεργοποίησης της αυτόκλησης. Είναι καμένο Δεν υπάρχει τάση μεταξύ R και C. Τα καλώδια R και C είναι κομμένα. Πρόβλημα στην κλειδαριά Έλεχγος των καλωδίων και Βάλτε τον κωδικό στην οθόνη ή το θυροτηλέφωνο που αντιστοιχεί στο ανάλογο μπουτόν. Αντικατάσταση της πλάτης της οθόνης με νέα. Έλεγχος των καλωδίων Ρύθμιση στα ποτενσιόμετρα της οθόνης. Τροφοδοτείστε το διακλαδωτή. Αντικατάσταση με ομοαξονικό RG59 ή αύξηση της διατομής των καλωδίων. Έλεγχος τροφοδοσίας της κάμερας. Αντικατάσταση της κάμερας με νέα. Βγάλτε τις αντιστάσεις από όλους τους διακλαδωτές εκτός του τελευταίου. Να συνδεθεί διακλαδωτής όπου είναι απαραίτητο. Αντικατάσταση με ομοαξονικό RG59 ή αύξηση της διατομής των καλωδίων. Ενεργοποίηση της αυτόκλησης από την ψηφιακή πλακέτα ελέγχου [διακόπτης Α (7)] ή από την οθόνη (αντίσταση J1). Για να γίνει έναρξη της ενεργοποίησης της αυτόκλησης πρέπει πρώτα να γίνει μία πρώτη κλήση από την μπουτονιέρα στην κάθε οθόνη. Αντικαταστήστε το λαμπάκι με νέο. Έλεγχος καλωδίωσης ή τροφοδοτικού. Έλεγχος των καλωδίων R και C. Αντικαταστήστε το κυπρί με νέο. 40
