1 AUTO-DIALER 911 Microcomputer Automatic Alarm device CCTV SECURITY AUTOMATIC ALARM SYSTEΜ Χαρακτηριστικά: Τάση Λειτουργίας: DC11V TO 15V Στατικό Ρεύµα: 20mA (MAX) Ρεύµα Λειτουργίας: 150mA (MAX) Καταστάσεις Dial: Audio / impulsive, επιλογή J1 Καταστάσεις Alarm: N.C., N.O. και επιλογή µεταξύ J2, J3 Χρόνος Εγγραφής: 20 seconds, ο αριθµός τηλεφώνου και η οµιλία θα αποθηκευτούν. Αποθηκευµένοι τηλεφωνικοί αριθµοί: 4 ζευγάρια, µε 16 ψηφία το καθένα. ύο επιπέδων Ιδιωτικός Κωδικός: προσωπικός κωδικός 0-6 ψηφίων, µε τα τρία πρώτα ψηφία να χρησιµοποιούνται µόνο για ακύρωση συναγερµού και όλος ο κωδικός (έξι ψηφία) για διαµόρφωση των ρυθµίσεων. Εργοστασιακός Κωδικός: 911 Πρόσοψη Σηµείωση: 4 ζευγάρια τηλεφωνικών αριθµών µπορούν να αποθηκευτούν σαν E1, E2, E3 και E4. Κάθε ζευγάρι αποθηκεύει µέχρι και 16 ψηφία. 1. Ηχείο 1

2 2. Μικρόφωνο 3. Οθόνη 7 ψηφίων: Εισάγετε αριθµό για αποθήκευση, θα εµφανιστεί στην οθόνη 4. E4 LED: Ανάβει όταν ρυθµίσετε το πλήκτρο E4 5. E1 LED: Ανάβει όταν ρυθµίσετε το πλήκτρο E1 6. E2 LED: Ανάβει όταν ρυθµίσετε το πλήκτρο E2 7. E3 LED: Ανάβει όταν ρυθµίσετε το πλήκτρο E4. Όταν ρυθµίσετε τον κωδικό τα E1, E2, E3, E4 θα ανάψουν 8. Σύνδεση Τηλεφώνου 9. Συνδέστε την τάση 12V DC (το πορτοκαλί καλώδιο στο θετικό και το καφέ στο αρνητικό) 10. Καλώδιο σήµατος (το µπλε στο θετικό, το πράσινο στο αρνητικό) 11. Το πλήκτρο P έχει τις ακόλουθες λειτουργίες: όταν συνδέεται στο τηλεφωνικό σύστηµα αυτόµατης ειδοποίησης, µπορείτε να κάνετε τονικές κλήσεις πατώντας µία ή δύο φορές για 2 ή 4 δευτερόλεπτα. Ρύθµιση Σήµατος Αποστολής και Τηλεφωνικού Συστήµατος: 1 Ανοίξτε την πίσω πλευρά 1 Μπορείτε να δείτε τα 3 jumpers J1, J2 και J3 επάνω στην πλακέτα. Με αυτά µπορείτε να ρυθµίσετε το υπό αποστολή σήµα και το τηλεφωνικό σύστηµα: Στο TEL συνδέεται µια παράλληλη τηλεφωνική γραµµή και στο LINE το τηλέφωνο 1 Ρυθµίστε το τηλέφωνο σε σύστηµα Tone ή Pulse Πατήστε J1 στα αριστερά για τονικό σύστηµα (TONE) Πατήστε J1 στα δεξιά για παλµικό σύστηµα (PULSE) 1 Ρυθµίστε το σύστηµα αποστολής κατάλληλα, ανάλογα µε το αν το σύστηµα ασφαλείας σας βασίζεται σε αισθητήρες ή σε µεγαλύτερο σύστηµα. (A) Είσοδος N.C.: J2 στα αριστερά, J3 στα αριστερά (B)Είσοδος N.O.: J2 στα δεξιά, J3 στα αριστερά (C) Είσοδος Τάσης: J2 στα αριστερά, J3 στα δεξιά 2

3 1 Κλείστε το κουτί, όταν ολοκληρώσετε τις ρυθµίσεις Λειτουργίες Αφού ολοκληρωθεί ο αυτόµατος έλεγχος ξεκινά η διαδικασία λειτουργίας και ανάβει το LED κάτω δεξιά στην οθόνη. Ο AUTO-DIALER θα χτυπήσει αυτόµατα όταν θα λάβει σήµα συναγερµού. Αν χρειάζεται να αλλάξετε τηλεφωνικό αριθµό, κωδικό και να εγγράψετε και να ακούσετε οµιλία ακολουθήστε τα παρακάτω βήµατα: 1 Εισαγωγή σε κατάσταση προγραµµατισµού: Πατήστε P µετά τον ιδιωτικό κωδικό (0-6 ψηφίων) και µετά πατήστε ΕΝΤΕR Σηµείωση: Ο εργοστασιακός κωδικός είναι 911 Για παράδειγµα: όταν θα πρέπει να αλλάξετε τον κωδικό, θα πρέπει να πατήσετε τα παρακάτω πλήκτρα για µπείτε στο µενού: P ENTER Αν ο κωδικός είναι σωστός εµφανίζεται η ένδειξη Ο και µπαίνετε σε κατάσταση προγραµµατισµού. Τότε εµφανίζεται στην οθόνη η ένδειξη 5. Αν ο κωδικός είναι λάθος εµφανίζεται η ένδειξη E, και το σύστηµα επιστρέφει σε κατάσταση λειτουργίας. Εισάγετε και πάλι τον κωδικό ακολουθώντας τα βήµατα που αναφέρθηκαν παραπάνω. 2 Αποθηκεύστε τον πρώτο τηλεφωνικό αριθµό Εφόσον είστε σε κατάσταση προγραµµατισµού στην οθόνη εµφανίζεται ο αριθµός 5: Για παράδειγµα, αν ο τηλεφωνικός αριθµός είναι , ακολουθήστε τα παρακάτω βήµατα: A E ENTER Πατήστε ENTER για αποθήκευση αριθµού. Αν εµφανιστεί Ο η αποθήκευση έγινε µε επιτυχία και γυρίζει στην κατάσταση to 5; Αν αναγραφεί E, η αποθήκευση απέτυχε, και η συσκευή γυρίζει στην κατάσταση 5, και πρέπει να αποπειραθείτε να την ρυθµίσετε ξανά. Αν θέλετε να σβήσετε το πρώτο ζευγάρι τηλεφωνικών αριθµών, µόνο στην κατάσταση 5, πατήστε E1 και αµέσως µετά ENTER. B Αν θέλετε να ηχογραφήσετε την κλήση στην κυρίως συσκευή, καλέστε το νούµερο και µετά εσωτερικό. Αν για παράδειγµα το εσωτερικό είναι το 12, τότε: E P 1 2 ENTER C Αν πατήσετε µία φορά το P, θα κάνει παύση για 2 δευτερόλεπτα, αν πατήσετε 2 φορές, θα κάνει παύση για 4 δευτερόλεπτα 3

4 3 Εύρεση του αποθηκευµένου τηλεφωνικού αριθµού Σε κατάσταση προγραµµατισµού (κατάσταση5), πατήστε το πλήκτρο 3 και θα εµφανιστεί το Ο, που σηµαίνει Έλεγχος. Μετά πατήστε E1, E2, E3, E4 ή PAUSE και η συσκευή θα αρχίσει να δείχνει αυτόµατα τους τηλεφωνικούς αριθµούς. Παράδειγµα: 3 E1 ή E2 ή E3 ή E4 ή P και στην οθόνη εµφανίζονται οι αποθηκευµένοι τηλεφωνικοί αριθµοί και ή οι κωδικοί. Όταν ολοκληρωθούν η συσκευή παράγει ένα ήχο beep. 4 Αποθήκευση και αναπαραγωγή ήχου A Μπορείτε να αποθηκεύσετε στη συσκευή ηχητική πληροφορία διάρκειας 20 δευτερολέπτων. Σε κατάσταση προγραµµατισµού (5), πατήστε το πλήκτρο (RECORD), για να αρχίσει η εγγραφή. Η διαδικασία περιγράφεται παρακάτω: 1 Εκκίνηση οµιλίας - εγγραφής ήχος beep (µετά από 20 δευτερόλεπτα η εγγραφή τερµατίζεται αυτόµατα.) B Για να αναπαράγετε την ηχητική εγγραφή, στο µενού προγραµµατισµού, πατήστε 3 και µετά 2. Η διαδικασία περιγράφεται παρακάτω: 3 2 αναπαραγωγή ήχου ήχος beep 5 Αποθήκευση και έλεγχος κωδικού A Αποθήκευση κωδικού: Μπορείτε να αποθηκεύσετε τον κωδικό σας (0-6 αριθµών), µε τον εργοαστασιακό κωδικό να είναι 911. Αν ο κωδικό σας είναι ο is , ακολουθήστε την παρακάτω διαδικασία εισαγωγής: Σε κατάσταση προγραµµατισµού (5) P ENTER B Έλεγχος κωδικού: Σε κατάσταση προγραµµατισµού (5), πατήστε 3, µετά P, και στην οθόνη θα εµφανιστεί ο κωδικός. Η διαδικασία περιγράφεται παρακάτω: Πατήστε 3 Πατήστε P ο κωδικός αναγράφεται στην οθόνη. C Αν ξεχάσετε τον κωδικό σας, ανοίξτε προσεκτικά την πίσω πλευρά και πατήστε RESET. Ο κωδικός θα είναι και πάλι ο εργοστασιακός Προγραµµατισµός Συναγερµών: A Εισάγετε 5 0 Εnter: Θα δώσει 3 κύκλους συναγερµού και σταµατά µε την 4

5 εισαγωγή κωδικού B Εισάγετε 5 1 Εnter: Θα δώσει ένα κύκλο συναγερµού και σταµατά µε την εισαγωγή κωδικού C Εισάγετε 5 2 Εnter: Θα δίνει συναγερµό όσο λαµβάνει σήµα και θα σταµατήσει όταν σταµατήσει να λαµβάνει σήµα. Για έλεγχο πατήστε 3 5, θα εµφανιστούν τα A, B και C, που αντιστοιχούν τα 1, 2 και 3 αντίστοιχα. 7 ιακοπή Σήµατος Συναγερµού Όταν κάποιος πειράξει τον AUTO-DIALER αυτός θα δίνει σήµα συναγερµού στο τηλέφωνο που έχει προγραµµατιστεί. Για να σταµατήσει να καλεί η συσκευή (κατάσταση Ο) εισάγετε τον κωδικό σας. Αν ο κωδικός σας είναι 123 πληκτρολογήστε 1 2 3, ώστε η συσκευή να σταµατήσει να δίνει σήµα συναγερµού 8. Σηµείωση: A Αν επιθυµείτε να αλλάξετε τις ρυθµίσεις ακολουθήστε την παραπάνω διαδικασία. B Όταν εγκαθιστάτε το προϊόν θα πρέπει να λάβετε υπόψη τα εξής: (1) Ελέγξτε το σήµα συναγερµού (2) Ελέγξτε το καλώδιο τηλεφώνου και το καλώδιο προειδοποίησης συναγερµού (Trigger) (3) Τις συνδέσεις των τηλεφωνικών γραµµών C Επίλυση Προβληµάτων: (1) έχεται Trigger, αλλά δεν καλεί: Οι τηλεφωνικές γραµµές είναι συνδεδεµένες αντίστροφα. (2) εν δέχεται trigger: εν έχετε ρυθµίσει σωστά το J2 και J3 jumpers. (3)Θόρυβος κατά την αναπαραγωγή ήχου: Μάλλον οφείλεται στο τροφοδοτικό της συσκευής. (4)Καλεί συνεχώς: εν έχετε επιλέξει σωστή ρύθµιση συναγερµού D Χρήση συσκευής χωρίς πληκτρολόγιο: (1)Επιλέξτε τον σχετικό τρόπο trigger και η συσκευή µπορεί να συνδεθεί απευθείας σε µαγνητικές επαφής, πλήκτρα emergency και power on-off, αποτελώντας ένα ανεξάρτητο αντικλεπτικό σύστηµα (2)Όπλιση: Προτείνουµε να έχετε κλειστή την συσκευή όταν είστε εντός και µόνο όταν κλείνετε την πόρτα και φεύγετε να την βάζετε σε κατάσταση επιφυλακής (3)Αφόπλιση: Όταν εισάγετε τον τηλεφωνικό αριθµό, πατήστε P 8 φορές πριν τον τηλεφωνικό αριθµό, για καθυστέρηση 16 δευτερολέπτων. Κάθε φορά που θα πατάτε P θα υπάρχει µια καθυστέρηση 2 δευτερολέπτων. Στην συνέχεια 5

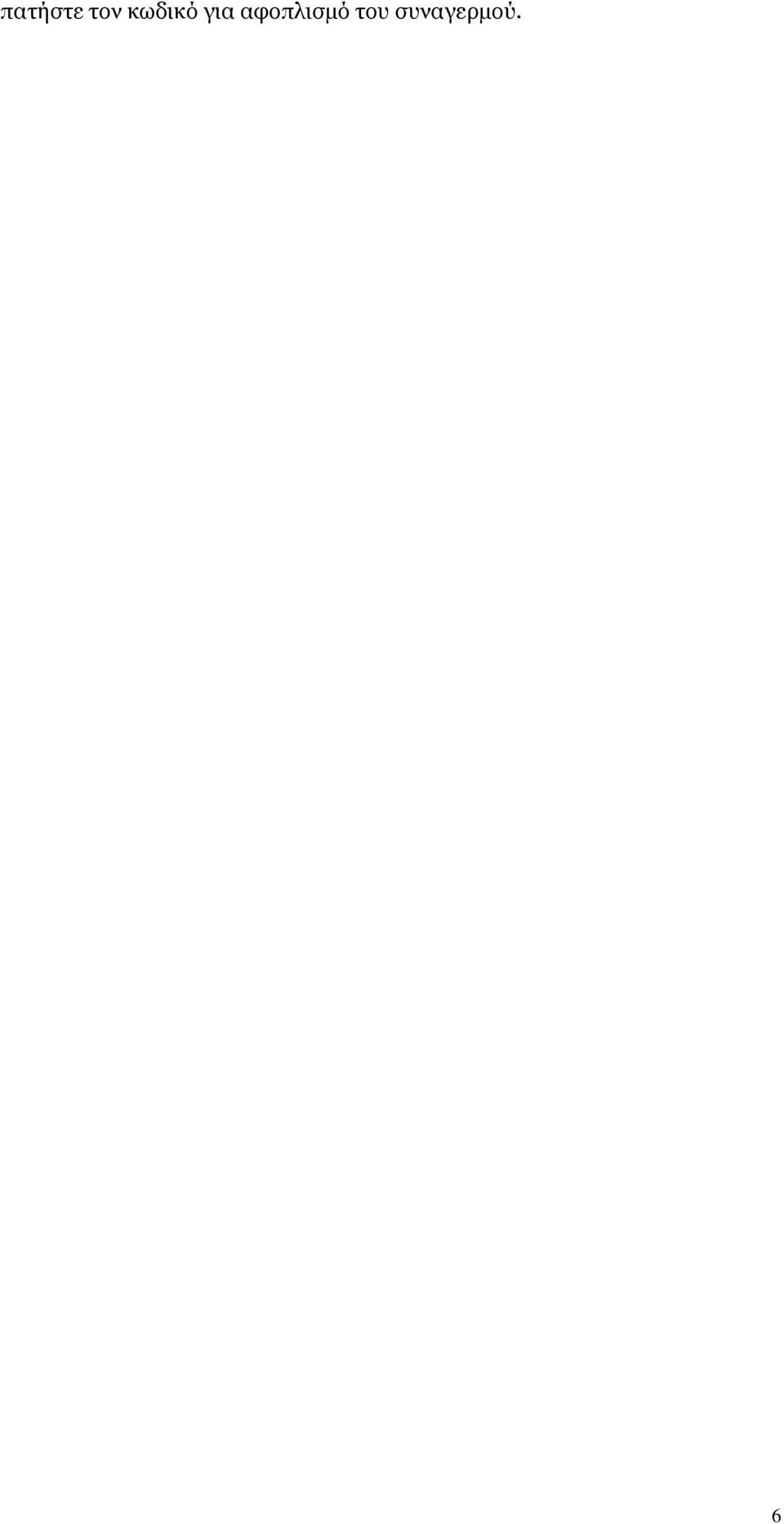

6 πατήστε τον κωδικό για αφοπλισµό του συναγερµού. 6
