ΘΕΜΑ: «Ανακοίνωση σχετικά με την ανάθεση της προμήθειας οργάνων και υλικών για τις παιδικές χαρές του Δήμου.»

Transcript

1 ΑΔΑ: ΩΑ1ΨΩΚΑ-ΠΓΥ ΕΛΛΗΝΙΚΗ ΔΗΜΟΚΡΑΤΙΑ ΔΗΜΟΣ ΝΙΚΑΙΑΣ ΑΓ. ΙΩΑΝΝΗ ΡΕΝΤΗ ΓΕΝΙΚΗ ΔΙΕΥΘΥΝΣΗ Δ/ΝΣΗ ΟΙΚΟΝΟΜΙΚΩΝ ΤΜΗΜΑ ΠΡΟΜΗΘΕΙΩΝ ΥΛΙΚΩΝ & ΕΞΟΠΛΙΣΜΟΥ ΥΠΗΡΕΣΙΩΝ Ταχ. Δ/νση: Π.Τσαλδάρη 10 Ταχ.κώδικας: ΝΙΚΑΙΑ Τηλ.: /398/326/327 Φαξ: Νίκαια-Αγ.Ι.Ρέντη : 12/05/2015 Αρ.Πρωτ.: ΘΕΜΑ: «Ανακοίνωση σχετικά με την ανάθεση της προμήθειας οργάνων και υλικών για τις παιδικές χαρές του Δήμου.» Ο Δήμος, ενδιαφέρεται για την προμήθεια οργάνων και υλικών για τις παιδικές χαρές του Δήμου., δαπάνης έως ύψους ποσού 8.125,30 συν Φ.Π.Α ,82σύνολο9.994,12 με τη διαδικασία της απ ευθείας ανάθεσης, με βάση τις διατάξεις της υπ αριθ.11389/93 Απόφασης του Υπ. Εσωτερικών για τον «Ενιαίο Κανονισμό Προμηθειών Ο.Τ.Α» (ΦΕΚ 185 Β / ) και με κριτήριο κατακύρωσης τη χαμηλότερη τιμή στο σύνολο ή σε μέρος της. Παρακαλούμε σε περίπτωση ενδιαφέροντος όπως αποστείλετε σύμφωνα με τα ανωτέρω, την προσφορά σας βασισμένη στις προϋποθέσεις που αναφέρονται στη με αρ. 9898/ Τεχνική Περιγραφή του Τμήματος Μελετών & Έργων Πρασίνου της Δ/νσης Πρασίνου του Δήμου και την παραδώσετε στο Τμήμα Προμηθειών Υλικών & Εξοπλισμού Υπηρεσιών υπόψιν της Επιτροπής Διενέργειας και Αξιολόγησης Απευθείας Αναθέσεων προμηθειών έτους 2015 έως την Δευτέρα 18/05/2015 και ώρα 15:00 μ.μ., Επισημαίνεται ότι όλες οι προσφορές πρέπει να είναι υπογεγραμμένες και σφραγισμένες. Οι προσφέροντες υποχρεούνται να υποβάλλουν την προσφορά τους σε κλειστό, σφραγισμένο και υπογεγραμμένο φάκελο ο οποίος θα έχει τις εξής ενδείξεις : α. "ΠΡΟΣΟΧΗ - ΝΑ ΜΗΝ ΑΝΟΙΧΘΕΙ Ο ΦΑΚΕΛΟΣ" με κεφαλαία γράμματα. β. "ΟΙΚΟΝΟΜΙΚΗ ΠΡΟΣΦΟΡΑ" με κεφαλαία γράμματα γ. Τα πλήρη στοιχεία του αποστολέα. δ.αφορά: «Ανακοίνωση σχετικά με την προμήθεια οργάνων και υλικών για τις παιδικές χαρές του Δήμου». καθώς και θα επισυνάπτεται μαζί με το στέλεχος της προσφοράς υπεύθυνη δήλωση Ν.1599/86, στην οποία θα δηλώνονται τα εξής: 1. Έλαβα γνώση των όρων του διαγωνισμού τους οποίους και και αποδέχομαι πλήρως. 2. Δεν υπάρχουν νομικοί περιορισμοί στη λειτουργία της Επιχείρησης.

2 3. Δεν έχω αποκλεισθεί, από την συμμετοχή σε διαγωνισμούς του Δημοσίου. 4. Δεν έχω κάνει ψευδείς ή ανακριβείς δηλώσεις κατά την παροχή πληροφοριών που ζητούνται από την Υπηρεσία. 5. Δεν έχω υποπέσει σε σοβαρά παραπτώματα κατά την άσκηση της επαγγελματικής μου δραστηριότητας. 6. Θα είμαι συνεπής στην εκπλήρωση των συμβατικών υποχρεώσεων που ζητούνται από την Υπηρεσία. Η μη προσκόμιση των παραπάνω, αλλά και η διαπίστωση κατά τον έλεγχο σοβαρής ανειλικρίνειας των στοιχείων συνεπάγεται τον αποκλεισμό από την διαγωνιστική διαδικασία. Οι τεχνικές προδιαγραφές θα παραλαμβάνονται από τους ενδιαφερόμενους από το Τμήμα Προμηθειών Υλικών & Εξοπλισμού Υπηρεσιών του Δήμου (Π. ΤΣΑΛΔΑΡΗ 10) κατά τις εργάσιμες ημέρες και ώρες ενώ παράλληλα θα είναι αναρτημένες στην επίσημη ιστοσελίδα του Δήμου και στη διαδρομή (προκηρύξεις-διακηρύξεις-διαγωνισμοί). Ο διαγωνισμός θα πραγματοποιηθεί την Τρίτη 19/05/2015 και ώρα 11:00 π.μ., από την Επιτροπή Διενέργειας και Αξιολόγησης Απευθείας Αναθέσεων προμηθειών έτους Η παρούσα ανακοίνωση και η Τεχνική Περιγραφή να αναρτηθούν αμελλητί στον ιστότοπο ΔΙΑΥΓΕΙΑ, καθώς και στην επίσημη ιστοσελίδα του Δήμου ( από την επομένη ημέρα της υπογραφής της για διάστημα 5 (πέντε) ημερών, με ευθύνη της προϊσταμένης του Τμήματος Προμηθειών Υλικών & Εξοπλισμού Υπηρεσιών. Αντίγραφο της παρούσης, την ίδια ημέρα της ανάρτησης της να δοθεί στην Επιτροπή Διενέργειας και Αξιολόγησης Απευθείας Αναθέσεων προμηθειών. Ο ΑΝΤΙΔΗΜΑΡΧΟΣ ΟΙΚΟΝΟΜΙΚΩΝ ΛΕΓΑΚΗΣ ΓΕΩΡΓΙΟΣ ΣΥΝ/ΝΗ : ΤΕΧΝΙΚΗ ΠΕΡΙΓΡΑΦΗ

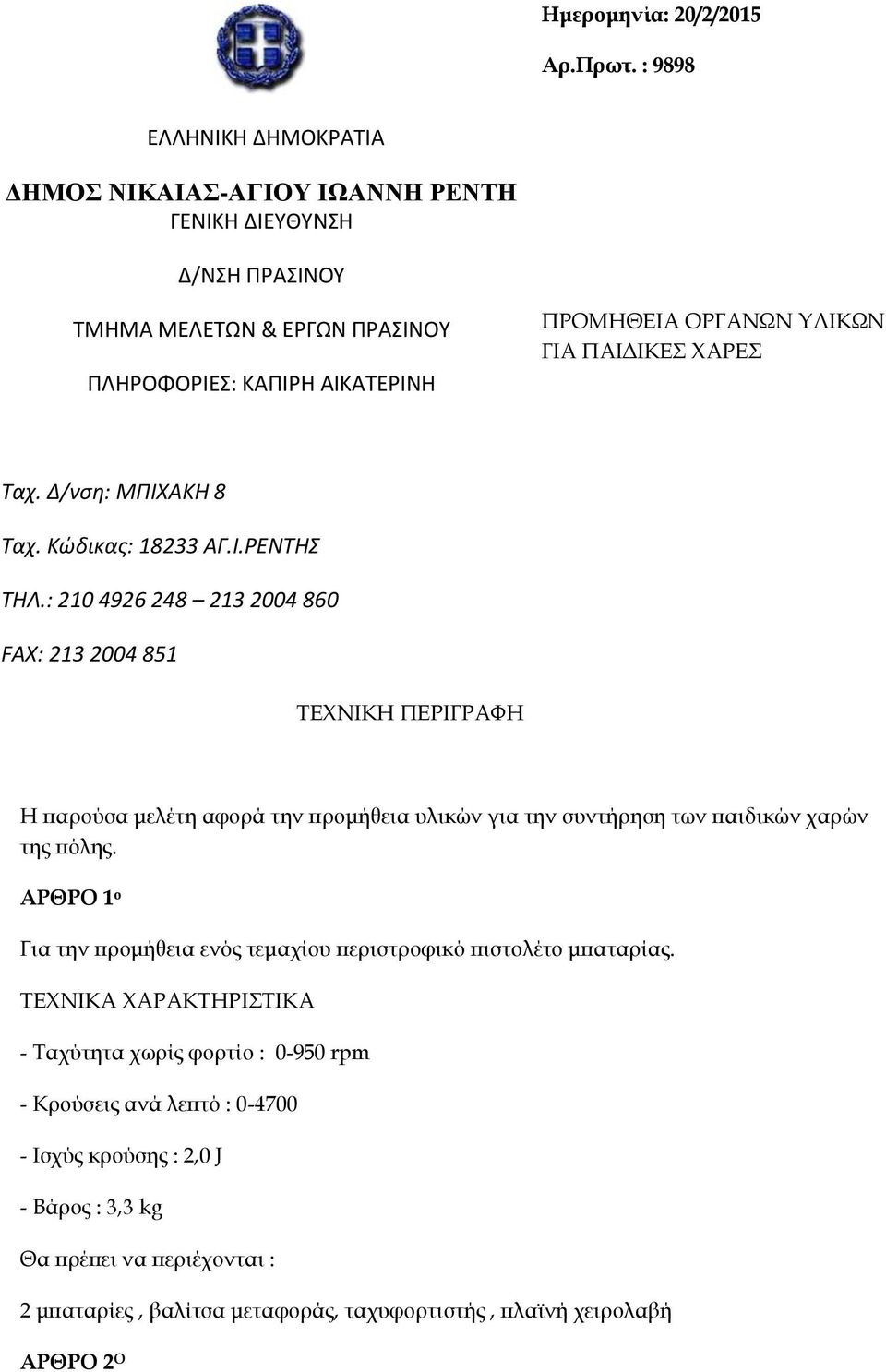

3 Ημερομηνία: 20/2/2015 Αρ.Πρωτ. : 9898 ΕΛΛΗΝΙΚΗ ΔΗΜΟΚΡΑΤΙΑ ΔΗΜΟΣ ΝΙΚΑΙΑΣ-ΑΓΙΟΥ ΙΩΑΝΝΗ ΡΕΝΤΗ ΓΕΝΙΚΗ ΔΙΕΥΘΥΝΣΗ Δ/ΝΣΗ ΠΡΑΣΙΝΟΥ ΤΜΗΜΑ ΜΕΛΕΤΩΝ & ΕΡΓΩΝ ΠΡΑΣΙΝΟΥ ΠΛΗΡΟΦΟΡΙΕΣ: ΚΑΠΙΡΗ ΑΙΚΑΤΕΡΙΝΗ ΠΡΟΜΗΘΕΙΑ ΟΡΓΑΝΩΝ ΥΛΙΚΩΝ ΓΙΑ ΠΑΙΔΙΚΕΣ ΧΑΡΕΣ Ταχ. Δ/νση: MΠΙΧΑΚΗ 8 Ταχ. Κώδικας: ΑΓ.Ι.ΡΕΝΤΗΣ ΤΗΛ.: FAX: ΤΕΧΝΙΚΗ ΠΕΡΙΓΡΑΦΗ Η παρούσα μελέτη αφορά την προμήθεια υλικών για την συντήρηση των παιδικών χαρών της πόλης. ΑΡΘΡΟ 1 ο Για την προμήθεια ενός τεμαχίου περιστροφικό πιστολέτο μπαταρίας. ΤΕΧΝΙΚΑ ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ - Ταχύτητα χωρίς φορτίο : rpm - Κρούσεις ανά λεπτό : Ισχύς κρούσης : 2,0 J - Βάρος : 3,3 kg Θα πρέπει να περιέχονται : 2 μπαταρίες, βαλίτσα μεταφοράς, ταχυφορτιστής, πλαϊνή χειρολαβή ΑΡΘΡΟ 2 Ο

4 Για την προμήθεια ενός τεμαχίου κρουσικό δραπανοκατσίδο 18V λιθίου ΤΕΧΝΙΚΑ ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ Ταχύτητα χωρίς φορτίο κρούσεις ανά λεπτο 1/2/3: 0-400rpm/0-2000rpm Kρούσεις ανα λεπτό 1: / 2: rpm Ρυθμίσεις ροπής 16 θέσεις Μέγιστη ροπή Στατική :91Ntm Mέγιστη ροπή Μαλακή [εν κινήσει] 58Nm απόδοση μοτέρ 387 Watt Θα πρέπει να περιέχονται : 2 μπαταρίες, βαλίτσα μεταφοράς, ταχυφορτιστής ΑΡΘΡΟ 3 Ο Για την προμήθεια ενός τεμαχίου παλμικό Κατσαβίδι Λιθίου 18V 4.0Ah Κατσαβίδι Λιθίου 18V 4.0Ah Tεχνικά χαρακτηριστικά: Ικανότητα Mπουλόνια Μ5-Μ14 Μηχανικές βίδες Μ4-Μ8 Ταχύτητα χωρίς φορτίο/κρούσεις ανά λεπτό rpm/0-3200RPM Υποδοχή εργαλείου Εξάγωνη 1/4 Μέγιστη ροπή: 160Nm Bάρος 1,3kg 2 μπαταρίες, βαλίτσα μεταφοράς, ταχυφορτιστής ΑΡΘΡΟ 4 Ο Για την προμήθεια ενός τεμαχίου Καστάνια με σετ καρυδάκια. ΑΡΘΡΟ 5 Ο Για την προμήθεια ενός τεμαχίου δίσκου κοπής σιδήρου 230Χ3Χ22.2ΜΜ ΑΡΘΡΟ 6 Ο Για την προμήθεια ενός τεμαχίου δίσκου κοπής σιδήρου 125Χ3Χ22.2ΜΜ ΑΡΘΡΟ 7 Ο

5 Για την προμήθεια ενός τεμαχίου συσκευασίας πενήντα τεμαχίων Πλαστικά Ούπα Νο10. ΤΕΧΝΙΚΑ ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ Πλαστικά βύσματα Ούπα Αντοχή σε χημικούς και ατμοσφαιρικούς παράγοντες. Θερμοκρασίες χρήσης C Ασφαλή και γρήγορη εγκατάσταση όλων των τύπων βιδών Άριστη ικανότητα προσαρμογής βίδας / τρύπα εγκατάστασης ΑΡΘΡΟ 8 Ο Για την προμήθεια ενός τεμαχίου συσκευασίας διακοσίων τεμαχίων με στριφόνια γαλβανιζέ 8*8 ΑΡΘΡΟ 9 Ο Για την προμήθεια ενός τεμαχίου συσκευασίας διακοσίων τεμαχίων με στριφόνια γαλβανιζέ 8*10 ΑΡΘΡΟ 10 ο Για την προμήθεια ενός τεμαχίου σειράς allen. ΑΡΘΡΟ 11 ο Για την προμήθεια ενός τεμαχίου σειράς πέντε τεμαχίων με κατσαβίδια TORX. ΑΡΘΡΟ 12 ο Για την προμήθεια ενός τεμαχίου σειράς έξι τεμαχίων με κατσαβίδια ίσια, με επινικελωμένη ατσάλινη μπάρα, αναγνώριση μύτης και λεία καμπυλωτή λαβή για απόλυτη άνεση και έλεγχο. Η λαβή θα διαθέτει μαλακό πιάσιμο - για τέλεια άνεση και έλεγχο. Η ατσάλινη λάμα θα είναι υψηλής αντοχής, με μειωμένο κίνδυνο αποκοπής της μύτης. Θα διαθέτει επιχρωμιωμένη λάμα, αντίσταση σε διάβρωση, λαβή μεγάλης διαμέτρου. Το σετ θα περιλαμβάνει : 1 κατσαβίδι παράλληλο ( 5 x 100mm ) 3 κατσαβίδια ίσια ( 3 x 75mm, 5 x 100mm, 6.5 x 150mm ) 2 κατσαβίδια ( PH1 x 100mm, PH2 x 150mm ) ΑΡΘΡΟ 13 ο Για την ενός τεμαχίου σειράς πέντε τεμαχίων με κατσαβίδια σταυρωτά,

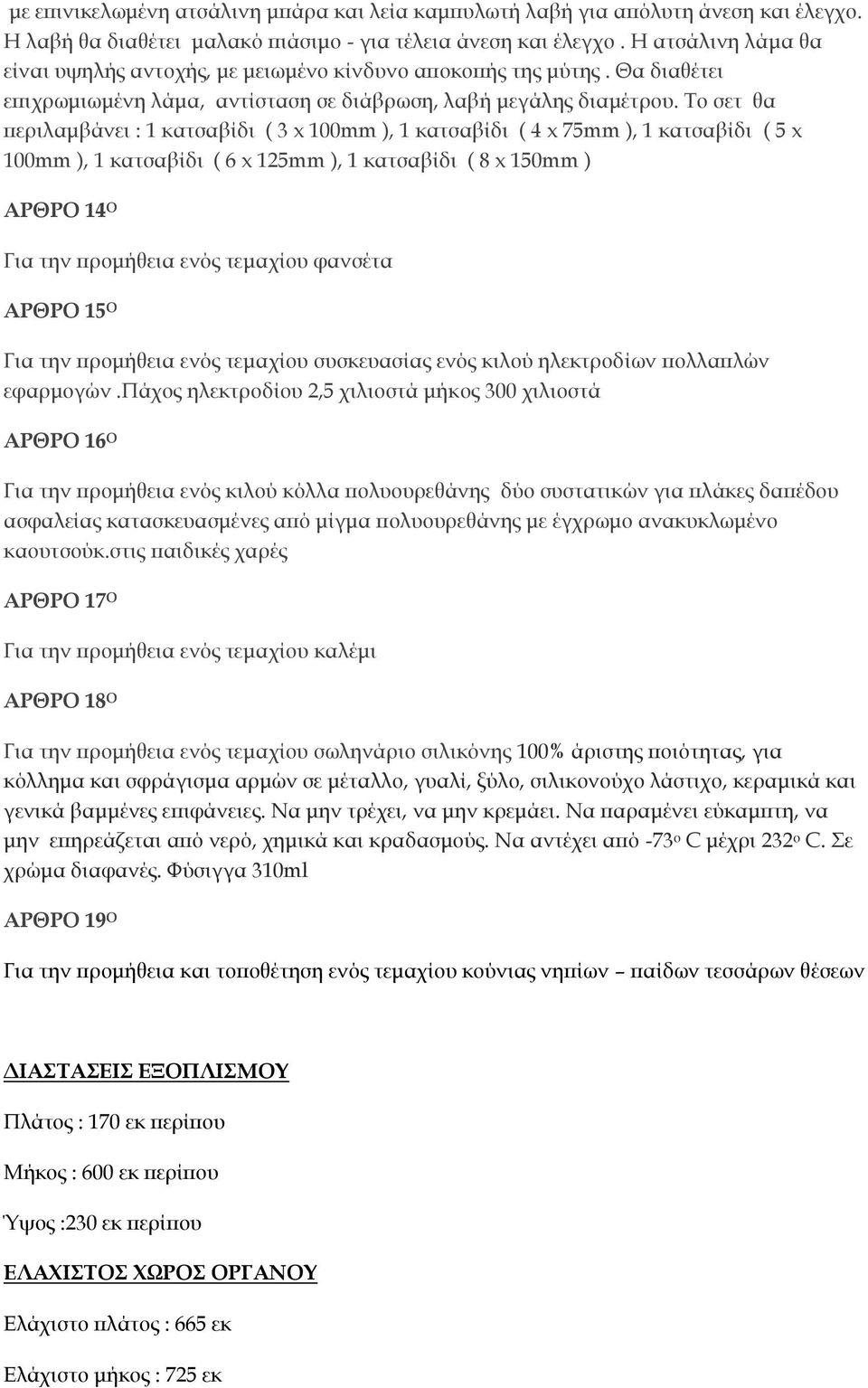

6 με επινικελωμένη ατσάλινη μπάρα και λεία καμπυλωτή λαβή για απόλυτη άνεση και έλεγχο. Η λαβή θα διαθέτει μαλακό πιάσιμο - για τέλεια άνεση και έλεγχο. Η ατσάλινη λάμα θα είναι υψηλής αντοχής, με μειωμένο κίνδυνο αποκοπής της μύτης. Θα διαθέτει επιχρωμιωμένη λάμα, αντίσταση σε διάβρωση, λαβή μεγάλης διαμέτρου. Το σετ θα περιλαμβάνει : 1 κατσαβίδι ( 3 x 100mm ), 1 κατσαβίδι ( 4 x 75mm ), 1 κατσαβίδι ( 5 x 100mm ), 1 κατσαβίδι ( 6 x 125mm ), 1 κατσαβίδι ( 8 x 150mm ) ΑΡΘΡΟ 14 Ο Για την προμήθεια ενός τεμαχίου φανσέτα ΑΡΘΡΟ 15 Ο Για την προμήθεια ενός τεμαχίου συσκευασίας ενός κιλού ηλεκτροδίων πολλαπλών εφαρμογών.πάχος ηλεκτροδίου 2,5 χιλιοστά μήκος 300 χιλιοστά ΑΡΘΡΟ 16 Ο Για την προμήθεια ενός κιλού κόλλα πολυουρεθάνης δύο συστατικών για πλάκες δαπέδου ασφαλείας κατασκευασμένες από μίγμα πολυουρεθάνης με έγχρωμο ανακυκλωμένο καουτσούκ.στις παιδικές χαρές ΑΡΘΡΟ 17 Ο Για την προμήθεια ενός τεμαχίου καλέμι ΑΡΘΡΟ 18 Ο Για την προμήθεια ενός τεμαχίου σωληνάριο σιλικόνης 100% άριστης ποιότητας, για κόλλημα και σφράγισμα αρμών σε μέταλλο, γυαλί, ξύλο, σιλικονούχο λάστιχο, κεραμικά και γενικά βαμμένες επιφάνειες. Να μην τρέχει, να μην κρεμάει. Να παραμένει εύκαμπτη, να μην επηρεάζεται από νερό, χημικά και κραδασμούς. Να αντέχει από -73 o C μέχρι 232 o C. Σε χρώμα διαφανές. Φύσιγγα 310ml ΑΡΘΡΟ 19 Ο Για την προμήθεια και τοποθέτηση ενός τεμαχίου κούνιας νηπίων παίδων τεσσάρων θέσεων ΔΙΑΣΤΑΣΕΙΣ ΕΞΟΠΛΙΣΜΟΥ Πλάτος : 170 εκ περίπου Μήκος : 600 εκ περίπου Ύψος :230 εκ περίπου ΕΛΑΧΙΣΤΟΣ ΧΩΡΟΣ ΟΡΓΑΝΟΥ Ελάχιστο πλάτος : 665 εκ Ελάχιστο μήκος : 725 εκ

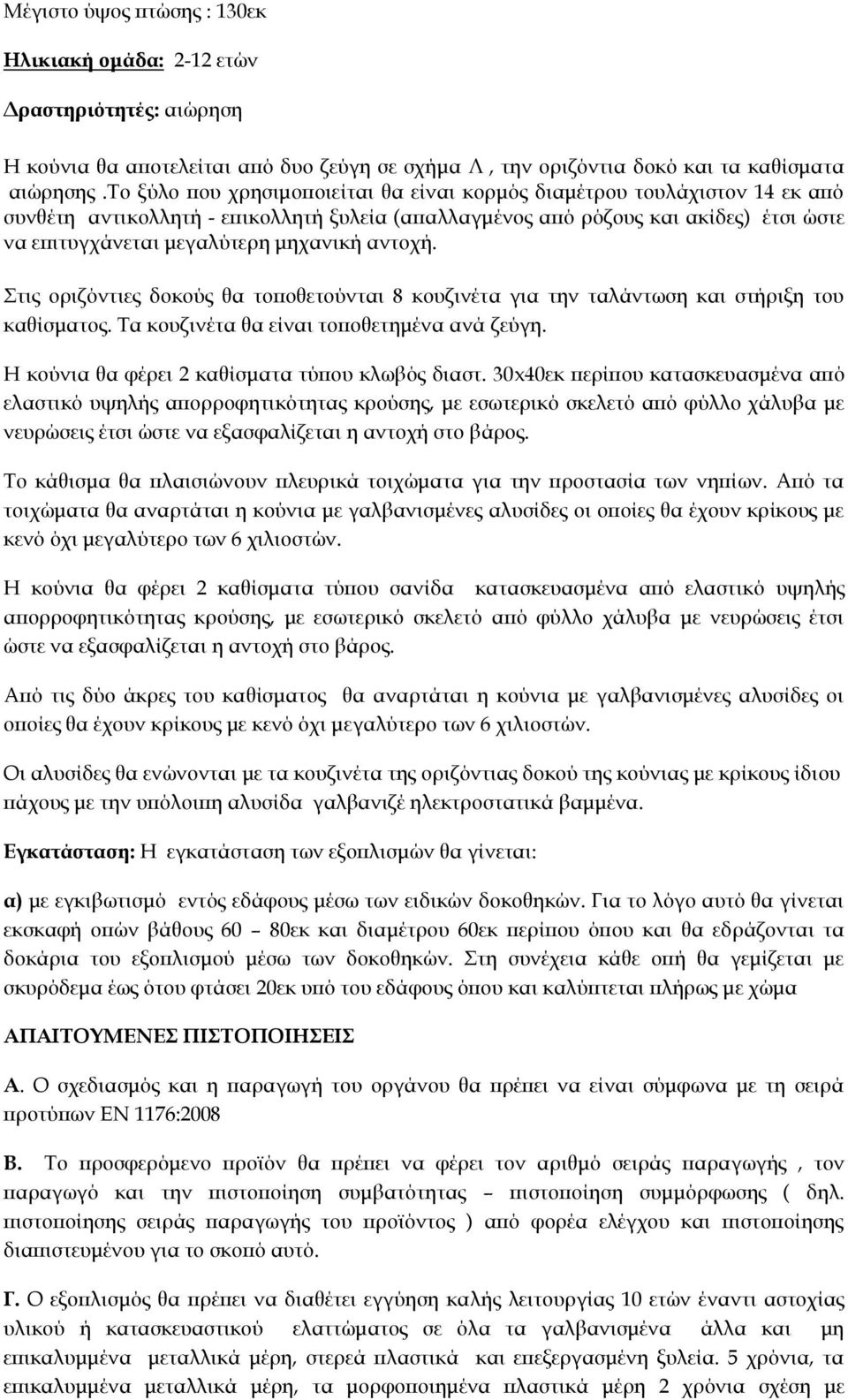

7 Μέγιστο ύψος πτώσης : 130εκ Ηλικιακή ομάδα: 2-12 ετών Δραστηριότητές: αιώρηση Η κούνια θα αποτελείται από δυο ζεύγη σε σχήμα Λ, την οριζόντια δοκό και τα καθίσματα αιώρησης.το ξύλο που χρησιμοποιείται θα είναι κορμός διαμέτρου τουλάχιστον 14 εκ από συνθέτη αντικολλητή - επικολλητή ξυλεία (απαλλαγμένος από ρόζους και ακίδες) έτσι ώστε να επιτυγχάνεται μεγαλύτερη μηχανική αντοχή. Στις οριζόντιες δοκούς θα τοποθετούνται 8 κουζινέτα για την ταλάντωση και στήριξη του καθίσματος. Τα κουζινέτα θα είναι τοποθετημένα ανά ζεύγη. Η κούνια θα φέρει 2 καθίσματα τύπου κλωβός διαστ. 30x40εκ περίπου κατασκευασμένα από ελαστικό υψηλής απορροφητικότητας κρούσης, με εσωτερικό σκελετό από φύλλο χάλυβα με νευρώσεις έτσι ώστε να εξασφαλίζεται η αντοχή στο βάρος. Το κάθισμα θα πλαισιώνουν πλευρικά τοιχώματα για την προστασία των νηπίων. Από τα τοιχώματα θα αναρτάται η κούνια με γαλβανισμένες αλυσίδες οι οποίες θα έχουν κρίκους με κενό όχι μεγαλύτερο των 6 χιλιοστών. Η κούνια θα φέρει 2 καθίσματα τύπου σανίδα κατασκευασμένα από ελαστικό υψηλής απορροφητικότητας κρούσης, με εσωτερικό σκελετό από φύλλο χάλυβα με νευρώσεις έτσι ώστε να εξασφαλίζεται η αντοχή στο βάρος. Από τις δύο άκρες του καθίσματος θα αναρτάται η κούνια με γαλβανισμένες αλυσίδες οι οποίες θα έχουν κρίκους με κενό όχι μεγαλύτερο των 6 χιλιοστών. Οι αλυσίδες θα ενώνονται με τα κουζινέτα της οριζόντιας δοκού της κούνιας με κρίκους ίδιου πάχους με την υπόλοιπη αλυσίδα γαλβανιζέ ηλεκτροστατικά βαμμένα. Εγκατάσταση: Η εγκατάσταση των εξοπλισμών θα γίνεται: α) με εγκιβωτισμό εντός εδάφους μέσω των ειδικών δοκοθηκών. Για το λόγο αυτό θα γίνεται εκσκαφή οπών βάθους 60 80εκ και διαμέτρου 60εκ περίπου όπου και θα εδράζονται τα δοκάρια του εξοπλισμού μέσω των δοκοθηκών. Στη συνέχεια κάθε οπή θα γεμίζεται με σκυρόδεμα έως ότου φτάσει 20εκ υπό του εδάφους όπου και καλύπτεται πλήρως με χώμα ΑΠΑΙΤΟΥΜΕΝΕΣ ΠΙΣΤΟΠΟΙΗΣΕΙΣ Α. Ο σχεδιασμός και η παραγωγή του οργάνου θα πρέπει να είναι σύμφωνα με τη σειρά προτύπων ΕΝ 1176:2008 Β. Το προσφερόμενο προϊόν θα πρέπει να φέρει τον αριθμό σειράς παραγωγής, τον παραγωγό και την πιστοποίηση συμβατότητας πιστοποίηση συμμόρφωσης ( δηλ. πιστοποίησης σειράς παραγωγής του προϊόντος ) από φορέα ελέγχου και πιστοποίησης διαπιστευμένου για το σκοπό αυτό. Γ. Ο εξοπλισμός θα πρέπει να διαθέτει εγγύηση καλής λειτουργίας 10 ετών έναντι αστοχίας υλικού ή κατασκευαστικού ελαττώματος σε όλα τα γαλβανισμένα άλλα και μη επικαλυμμένα μεταλλικά μέρη, στερεά πλαστικά και επεξεργασμένη ξυλεία. 5 χρόνια, τα επικαλυμμένα μεταλλικά μέρη, τα μορφοποιημένα πλαστικά μέρη 2 χρόνια σχέση με

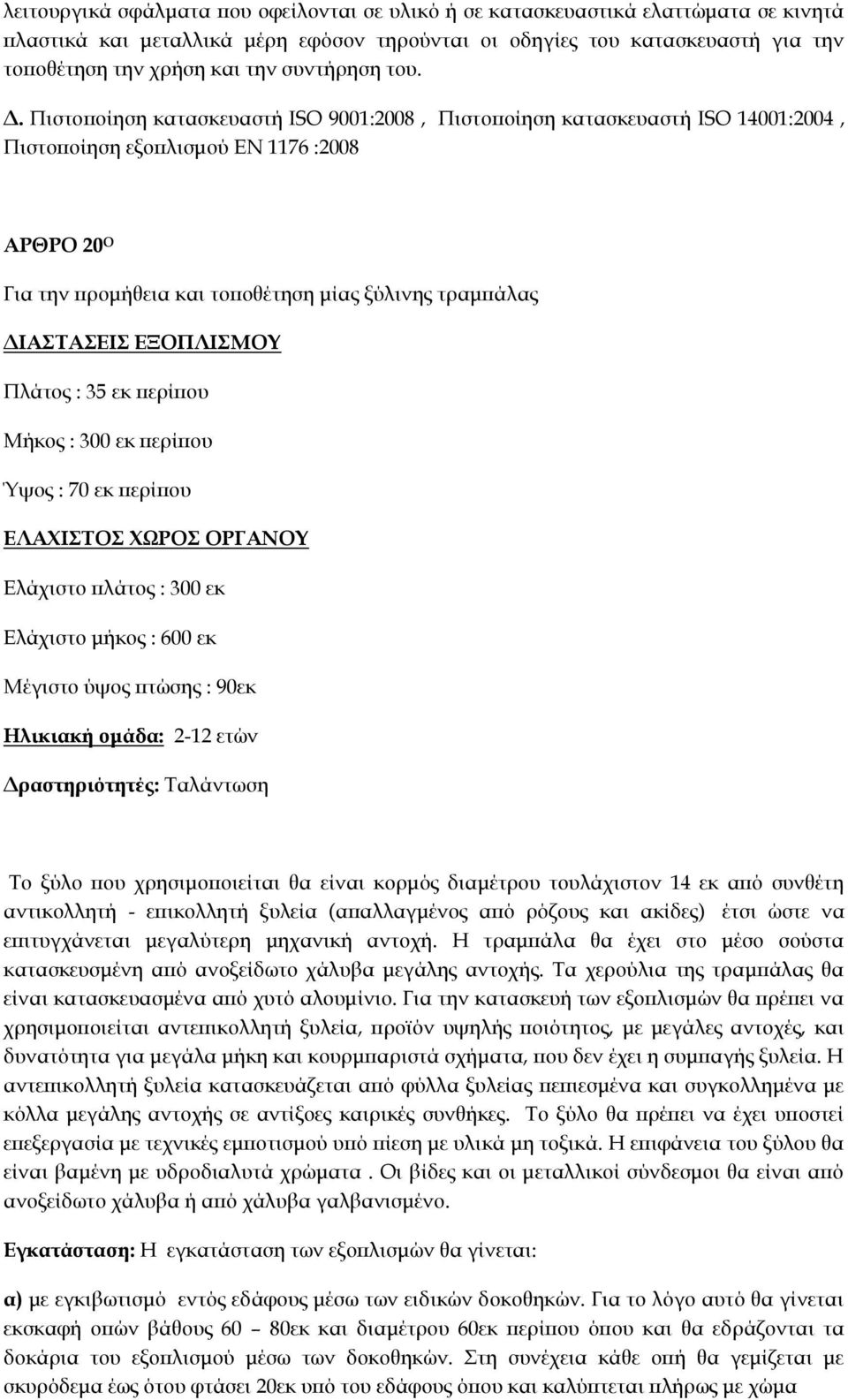

8 λειτουργικά σφάλματα που οφείλονται σε υλικό ή σε κατασκευαστικά ελαττώματα σε κινητά πλαστικά και μεταλλικά μέρη εφόσον τηρούνται οι οδηγίες του κατασκευαστή για την τοποθέτηση την χρήση και την συντήρηση του. Δ. Πιστοποίηση κατασκευαστή ISO 9001:2008, Πιστοποίηση κατασκευαστή ISO 14001:2004, Πιστοποίηση εξοπλισμού ΕΝ 1176 :2008 ΑΡΘΡΟ 20 Ο Για την προμήθεια και τοποθέτηση μίας ξύλινης τραμπάλας ΔΙΑΣΤΑΣΕΙΣ ΕΞΟΠΛΙΣΜΟΥ Πλάτος : 35 εκ περίπου Μήκος : 300 εκ περίπου Ύψος : 70 εκ περίπου ΕΛΑΧΙΣΤΟΣ ΧΩΡΟΣ ΟΡΓΑΝΟΥ Ελάχιστο πλάτος : 300 εκ Ελάχιστο μήκος : 600 εκ Μέγιστο ύψος πτώσης : 90εκ Ηλικιακή ομάδα: 2-12 ετών Δραστηριότητές: Ταλάντωση Το ξύλο που χρησιμοποιείται θα είναι κορμός διαμέτρου τουλάχιστον 14 εκ από συνθέτη αντικολλητή - επικολλητή ξυλεία (απαλλαγμένος από ρόζους και ακίδες) έτσι ώστε να επιτυγχάνεται μεγαλύτερη μηχανική αντοχή. Η τραμπάλα θα έχει στο μέσο σούστα κατασκευσμένη από ανοξείδωτο χάλυβα μεγάλης αντοχής. Τα χερούλια της τραμπάλας θα είναι κατασκευασμένα από χυτό αλουμίνιο. Για την κατασκευή των εξοπλισμών θα πρέπει να χρησιμοποιείται αντεπικολλητή ξυλεία, προϊόν υψηλής ποιότητος, με μεγάλες αντοχές, και δυνατότητα για μεγάλα μήκη και κουρμπαριστά σχήματα, που δεν έχει η συμπαγής ξυλεία. Η αντεπικολλητή ξυλεία κατασκευάζεται από φύλλα ξυλείας πεπιεσμένα και συγκολλημένα με κόλλα μεγάλης αντοχής σε αντίξοες καιρικές συνθήκες. Το ξύλο θα πρέπει να έχει υποστεί επεξεργασία με τεχνικές εμποτισμού υπό πίεση με υλικά μη τοξικά. Η επιφάνεια του ξύλου θα είναι βαμένη με υδροδιαλυτά χρώματα. Οι βίδες και οι μεταλλικοί σύνδεσμοι θα είναι από ανοξείδωτο χάλυβα ή από χάλυβα γαλβανισμένο. Εγκατάσταση: Η εγκατάσταση των εξοπλισμών θα γίνεται: α) με εγκιβωτισμό εντός εδάφους μέσω των ειδικών δοκοθηκών. Για το λόγο αυτό θα γίνεται εκσκαφή οπών βάθους 60 80εκ και διαμέτρου 60εκ περίπου όπου και θα εδράζονται τα δοκάρια του εξοπλισμού μέσω των δοκοθηκών. Στη συνέχεια κάθε οπή θα γεμίζεται με σκυρόδεμα έως ότου φτάσει 20εκ υπό του εδάφους όπου και καλύπτεται πλήρως με χώμα

9 ΑΠΑΙΤΟΥΜΕΝΕΣ ΠΙΣΤΟΠΟΙΗΣΕΙΣ Α. Ο σχεδιασμός και η παραγωγή του οργάνου θα πρέπει να είναι σύμφωνα με τη σειρά προτύπων ΕΝ 1176:2008 Β. Το προσφερόμενο προϊόν θα πρέπει να φέρει τον αριθμό σειράς παραγωγής, τον παραγωγό και την πιστοποίηση συμβατότητας πιστοποίηση συμμόρφωσης ( δηλ. πιστοποίησης σειράς παραγωγής του προϊόντος ) από φορέα ελέγχου και πιστοποίησης διαπιστευμένου για το σκοπό αυτό. Γ. Ο εξοπλισμός θα πρέπει να διαθέτει εγγύηση καλής λειτουργίας 10 ετών έναντι αστοχίας υλικού ή κατασκευαστικού ελαττώματος σε όλα τα γαλβανισμένα άλλα και μη επικαλυμμένα μεταλλικά μέρη, στερεά πλαστικά ι επεξεργασμένη ξυλεία. 5 χρόνια έναντι αστοχίας υλικού κατασκευαστικού ελαττώματος στα ελατήρια, τα επικαλυμμένα μεταλλικά μέρη, τα μορφοποιημένα πλαστικά μέρη, 2 χρόνια σχέση με λειτουργικά σφάλματα που οφείλονται σε υλικό ή σε κατασκευαστικά ελαττώματα σε κινητά πλαστικά και μεταλλικά μέρη εφόσον τηρούνται οι οδηγίες του κατασκευαστή για την τοποθέτηση την χρήση και την συντήρηση του. Δ. Πιστοποίηση κατασκευαστή ISO 9001:2008, Πιστοποίηση κατασκευαστή ISO 14001:2004, Πιστοποίηση εξοπλισμού ΕΝ 1176 :2008, Πιστοποίηση βάση προτύπων FSC χρησιμοποίηση ξυλείας που προέρχεται από δάση με υπεύθυνη διαχείριση. ΑΡΘΡΟ 21 Ο Για την προμήθεια ενός τεμαχίου Σύνθετο όργανο 2 πύργοι γέφυρα 2 τσουλήθρες ΔΙΑΣΤΑΣΕΙΣ ΕΞΟΠΛΙΣΜΟΥ Μήκος Πλάτος Ύψος 373 cm 422 cm 300 cm ΕΛΑΧΙΣΤΟΣ ΧΩΡΟΣ ΟΡΓΑΝΟΥ Ελάχιστο μήκος Ελάχιστο πλάτος Μέγιστο ύψος Πτώσης 723 cm 722 cm 120 cm

10 περιλαμβάνει : 2 τετράγωνα πατάρια ύψους 92 εκ. (ο ένας με σκέπαστρο) 1 σκάλα για πατάρι ύψους 92 εκ. 2 τσουλήθρες κυματοειδούς μορφής ύψους 92 εκ. 1 Γέφυρα 2 Προστατευτικά τσουλήθρας Φράχτες Βάσεις πάκτωσης ΤΕΤΡΑΓΩΝΟ ΠΑΤΑΡΙ 92 εκ. (με σκέπαστρο) Το πατάρι 122 εκ. έχει συνολικές διαστάσεις 111X111X300 εκ. και αποτελείται από : 4 ξύλινες κολώνες διαστάσεων 9,5Χ9,5Χ270εκ. 2 ξύλα 9,5Χ9,5Χ111 εκ. 2 ξύλα 4,5Χ9,5Χ92 εκ. 1 κόντρα πλακέ Αντιολισθητικό. Οι διαστάσεις του είναι 111Χ111 εκ. και το πάχος του είναι 21mm. Στα 4 άκρα του έχει αφαιρεθεί τμήμα διαστάσεων 10Χ10 εκ. Το πάτωμα αποτελείται από τα 2 ξύλα διαστάσεων 9,5Χ9,5Χ92 εκ. και 2 ξύλα 9,5Χ9,5Χ111εκ. Τα τέσσερα αυτά ξύλα σχηματίζουν τετράγωνο τελάρο πάνω στο οποίο εφαρμόζεται το αντιολισθητικό κόντρα πλακέ που αποτελεί το δάπεδο του παταριού. Το πατάρι ενώνεται με τις τέσσερις κολώνες με περαστές βίδες και περικόχλια. Στο ύψος του παταριού τοποθετείται δίρρυχτο σκέπαστρο με περαστές βίδες ή τετράρυχτο σκέπαστρο πολυαιθυλενίου. ΤΕΤΡΑΓΩΝΟ ΠΑΤΑΡΙ 92 εκ. Το πατάρι 122 εκ. έχει συνολικές διαστάσεις 111X111X190 εκ. και αποτελείται από : 4 ξύλινες κολώνες διαστάσεων 9,5Χ9,5Χ190εκ. 2 ξύλα 9,5Χ9,5Χ111 εκ. 2 ξύλα 4,5Χ9,5Χ92 εκ. 1 κόντρα πλακέ Αντιολισθητικό. Οι διαστάσεις του είναι 111Χ111 εκ. και το πάχος του είναι 21mm. Στα 4 άκρα του έχει αφαιρεθεί τμήμα διαστάσεων 10Χ10 εκ.

11 Το πάτωμα αποτελείται από τα 2 ξύλα διαστάσεων 9,5Χ9,5Χ92 εκ. και 2 ξύλα 9,5Χ9,5Χ111εκ. Τα τέσσερα αυτά ξύλα σχηματίζουν τετράγωνο τελάρο πάνω στο οποίο εφαρμόζεται το αντιολισθητικό κόντρα πλακέ που αποτελεί το δάπεδο του παταριού. Το πατάρι ενώνεται με τις τέσσερις κολώνες με περαστές βίδες και περικόχλια. ΣΚΑΛΑ ΓΙΑ ΠΑΤΑΡΙ 92 εκ. Η σκάλα για ύψος παταριού 92 εκ. έχει διαστάσεις 70Χ122 εκ. και μήκος προβολής 82 εκ. Αποτελείται από : 2 ξύλα διαστάσεων 4,5Χ15Χ120 εκ. 5 ξύλα διαστάσεων 4,5Χ15Χ60 εκ. 1 ξύλινη επιφάνεια 52Χ68Χ 1,5 εκ. Η κουπαστή της σκάλας για πατάρι 92 εκ. αποτελείται από : 2 ξύλα με κουρμπαρισμένες άκρες διαστάσεων 4,5Χ9Χ87 εκ. 2 ξύλα με κουρμπαρισμένες άκρες διαστάσεων 4,5Χ9Χ115 εκ. Ανάμεσα στα 2 ξύλα διαστάσεων 15Χ120 εκ. τοποθετούνται τα 5 ξύλα διαστάσεων 4,5Χ15Χ60 εκ. ανά 15 εκ. Το πρώτο πάτημα τοποθετείται σε ύψος 15εκ από το έδαφος και τα σκαλοπάτια έχουν μεταξύ τους απόσταση 15εκ. Στα 60εκ από το έδαφος εως το πατάρι, στο κάτω μέρος της σκάλας τοποθετείται το κόντρα πλακέ 52Χ68εκ και πάχος 1,5χιλ. Η κουπαστή κατασκευάζεται ως εξής: Τα 2 ξύλα διαστάσεων 4,5Χ9Χ115 εκ. τοποθετούνται παράλληλα προς τη σκάλα και τα άλλα δύο κατακόρυφα. Ανάμεσά τους τοποθετείται κόντρα πλακέ θαλάσσης πάχους 16 χιλ. ΤΣΟΥΛΗΘΡΑ ΕΥΘΕΙΑ ΚΥΜΑΤΟΕΙΔΗΣ 92 εκ. Η ευθεία κυματοειδής τσουλήθρα έχει ύψος 92 εκ. και μήκος 190 εκ. & μήκος προβολής 180εκ. Συνδέεται με περαστές βίδες Μ10Χ120 με το πατάρι. Κατασκευάζεται με τη μέθοδο της περιστροφικής έκχυσης σε καλούπια. Κατασκευάζεται από πολυαιθυλένιο με σταθεροποιητές ενάντια στην υπεριώδη ακτινοβολία παρέχουν αντιστατική προστασία και σταθερότητα του χρώματος. Το εκάστοτε χρώμα, που είναι μη τοξικό, τοποθετείται με την περιστροφική χύτευση του υλικού

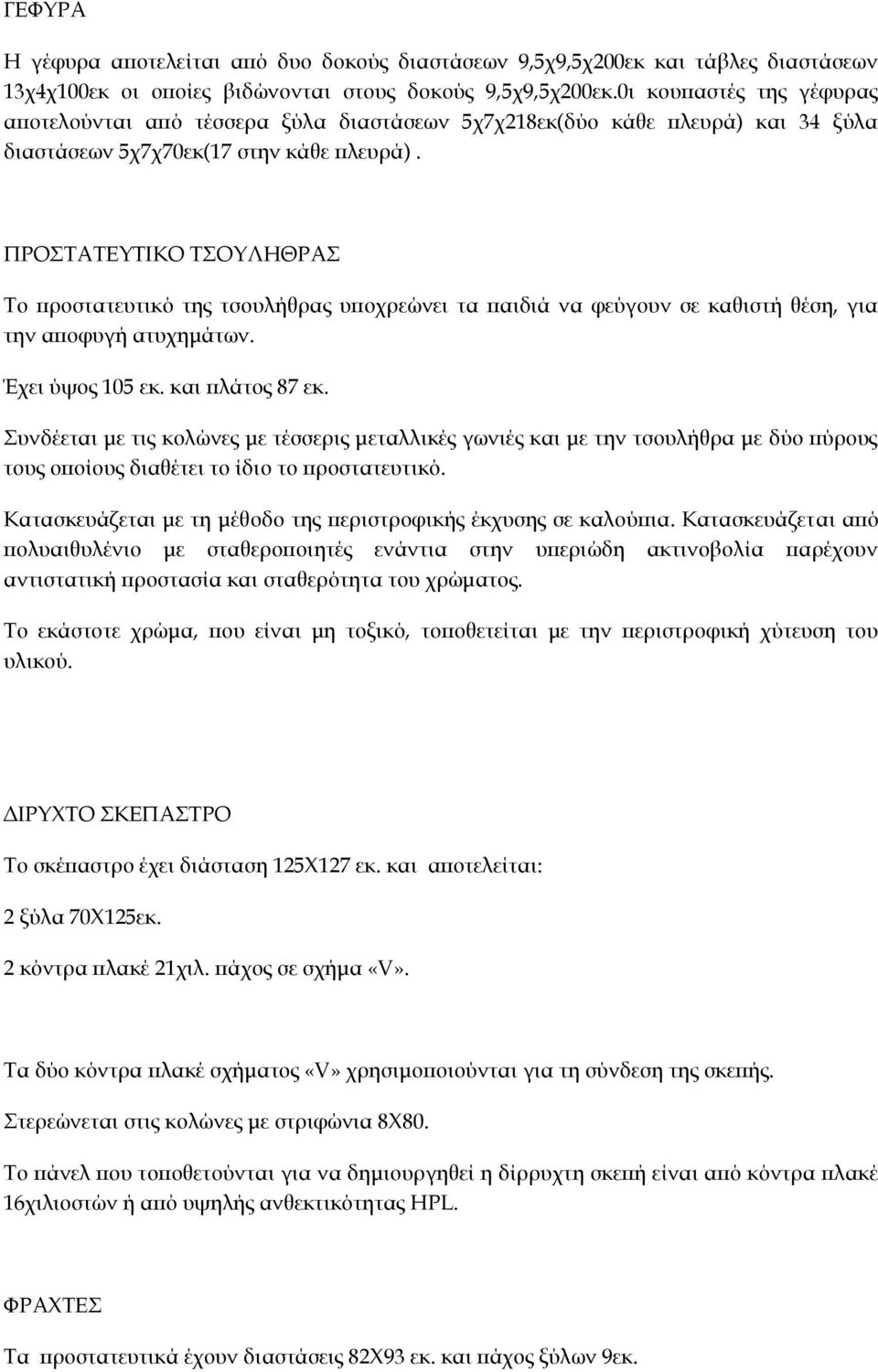

12 ΓΕΦΥΡΑ Η γέφυρα αποτελείται από δυο δοκούς διαστάσεων 9,5χ9,5χ200εκ και τάβλες διαστάσεων 13χ4χ100εκ οι οποίες βιδώνονται στους δοκούς 9,5χ9,5χ200εκ.0ι κουπαστές της γέφυρας αποτελούνται από τέσσερα ξύλα διαστάσεων 5χ7χ218εκ(δύο κάθε πλευρά) και 34 ξύλα διαστάσεων 5χ7χ70εκ(17 στην κάθε πλευρά). ΠΡΟΣΤΑΤΕΥΤΙΚΟ ΤΣΟΥΛΗΘΡΑΣ Το προστατευτικό της τσουλήθρας υποχρεώνει τα παιδιά να φεύγουν σε καθιστή θέση, για την αποφυγή ατυχημάτων. Έχει ύψος 105 εκ. και πλάτος 87 εκ. Συνδέεται με τις κολώνες με τέσσερις μεταλλικές γωνιές και με την τσουλήθρα με δύο πύρους τους οποίους διαθέτει το ίδιο το προστατευτικό. Κατασκευάζεται με τη μέθοδο της περιστροφικής έκχυσης σε καλούπια. Κατασκευάζεται από πολυαιθυλένιο με σταθεροποιητές ενάντια στην υπεριώδη ακτινοβολία παρέχουν αντιστατική προστασία και σταθερότητα του χρώματος. Το εκάστοτε χρώμα, που είναι μη τοξικό, τοποθετείται με την περιστροφική χύτευση του υλικού. ΔΙΡΥΧΤΟ ΣΚΕΠΑΣΤΡΟ Το σκέπαστρο έχει διάσταση 125Χ127 εκ. και αποτελείται: 2 ξύλα 70Χ125εκ. 2 κόντρα πλακέ 21χιλ. πάχος σε σχήμα «V». Τα δύο κόντρα πλακέ σχήματος «V» χρησιμοποιούνται για τη σύνδεση της σκεπής. Στερεώνεται στις κολώνες με στριφώνια 8Χ80. Το πάνελ που τοποθετούνται για να δημιουργηθεί η δίρρυχτη σκεπή είναι από κόντρα πλακέ 16χιλιοστών ή από υψηλής ανθεκτικότητας HPL. ΦΡΑΧΤΕΣ Τα προστατευτικά έχουν διαστάσεις 82Χ93 εκ. και πάχος ξύλων 9εκ.

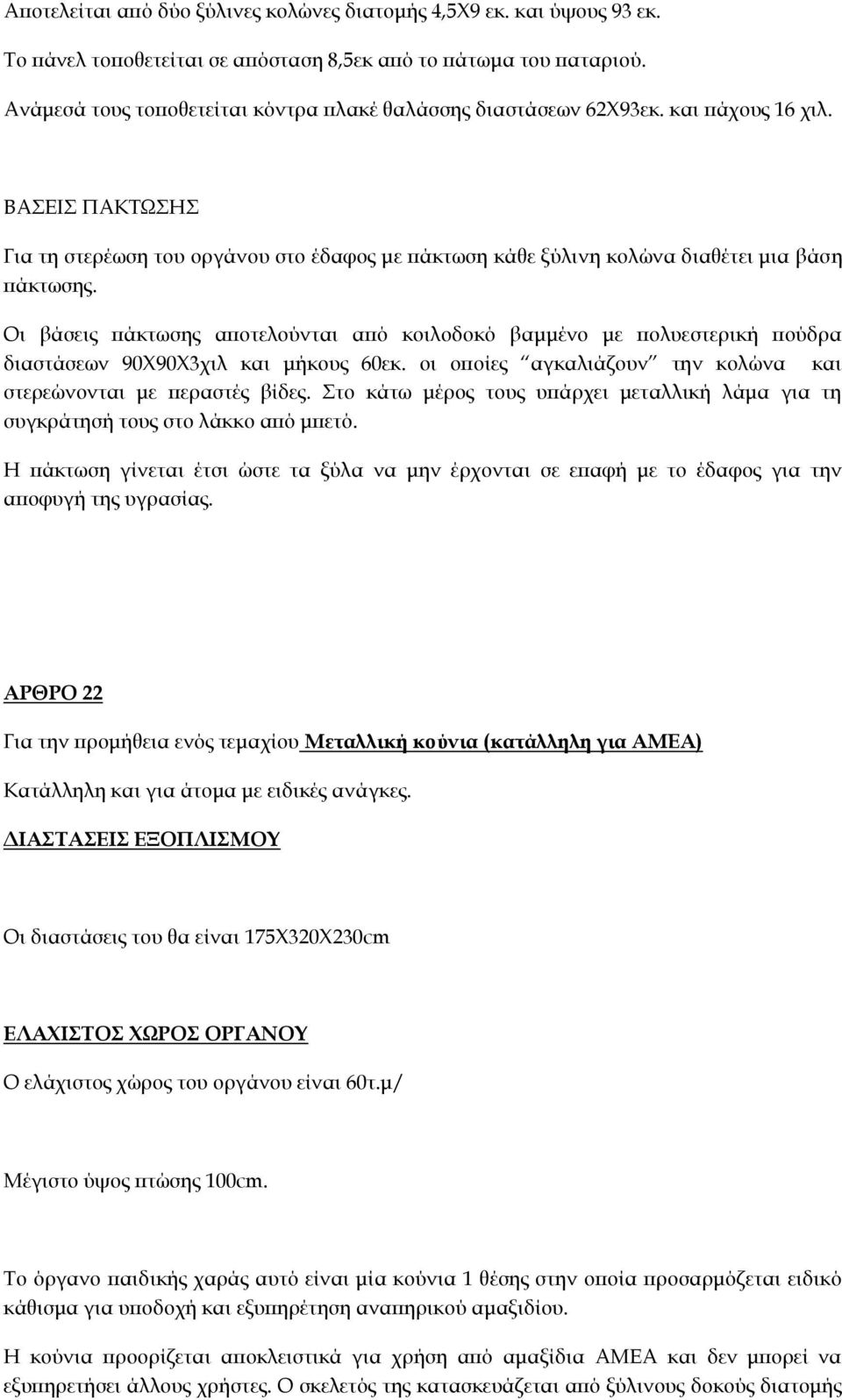

13 Αποτελείται από δύο ξύλινες κολώνες διατομής 4,5Χ9 εκ. και ύψους 93 εκ. Το πάνελ τοποθετείται σε απόσταση 8,5εκ από το πάτωμα του παταριού. Ανάμεσά τους τοποθετείται κόντρα πλακέ θαλάσσης διαστάσεων 62Χ93εκ. και πάχους 16 χιλ. ΒΑΣΕΙΣ ΠΑΚΤΩΣΗΣ Για τη στερέωση του οργάνου στο έδαφος με πάκτωση κάθε ξύλινη κολώνα διαθέτει μια βάση πάκτωσης. Οι βάσεις πάκτωσης αποτελούνται από κοιλοδοκό βαμμένο με πολυεστερική πούδρα διαστάσεων 90Χ90Χ3χιλ και μήκους 60εκ. οι οποίες αγκαλιάζουν την κολώνα και στερεώνονται με περαστές βίδες. Στο κάτω μέρος τους υπάρχει μεταλλική λάμα για τη συγκράτησή τους στο λάκκο από μπετό. Η πάκτωση γίνεται έτσι ώστε τα ξύλα να μην έρχονται σε επαφή με το έδαφος για την αποφυγή της υγρασίας. ΑΡΘΡΟ 22 Για την προμήθεια ενός τεμαχίου Μεταλλική κούνια (κατάλληλη για ΑΜΕΑ) Κατάλληλη και για άτομα με ειδικές ανάγκες. ΔΙΑΣΤΑΣΕΙΣ ΕΞΟΠΛΙΣΜΟΥ Οι διαστάσεις του θα είναι 175Χ320Χ230cm ΕΛΑΧΙΣΤΟΣ ΧΩΡΟΣ ΟΡΓΑΝΟΥ Ο ελάχιστος χώρος του οργάνου είναι 60τ.μ/ Μέγιστο ύψος πτώσης 100cm. Το όργανο παιδικής χαράς αυτό είναι μία κούνια 1 θέσης στην οποία προσαρμόζεται ειδικό κάθισμα για υποδοχή και εξυπηρέτηση αναπηρικού αμαξιδίου. Η κούνια προορίζεται αποκλειστικά για χρήση από αμαξίδια ΑΜΕΑ και δεν μπορεί να εξυπηρετήσει άλλους χρήστες. Ο σκελετός της κατασκευάζεται από ξύλινους δοκούς διατομής

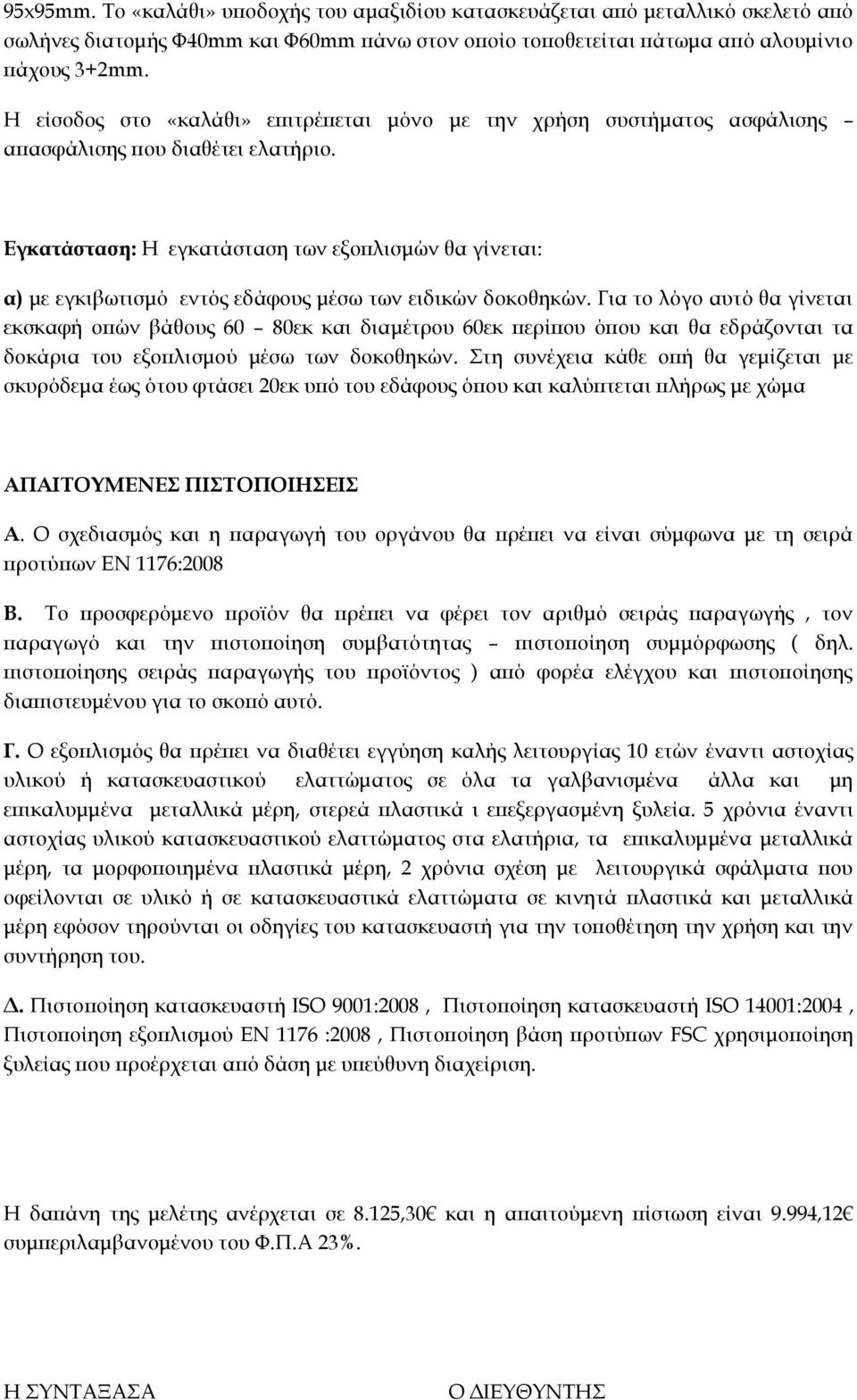

14 95x95mm. Το «καλάθι» υποδοχής του αμαξιδίου κατασκευάζεται από μεταλλικό σκελετό από σωλήνες διατομής Φ40mm και Φ60mm πάνω στον οποίο τοποθετείται πάτωμα από αλουμίνιο πάχους 3+2mm. Η είσοδος στο «καλάθι» επιτρέπεται μόνο με την χρήση συστήματος ασφάλισης απασφάλισης που διαθέτει ελατήριο. Εγκατάσταση: Η εγκατάσταση των εξοπλισμών θα γίνεται: α) με εγκιβωτισμό εντός εδάφους μέσω των ειδικών δοκοθηκών. Για το λόγο αυτό θα γίνεται εκσκαφή οπών βάθους 60 80εκ και διαμέτρου 60εκ περίπου όπου και θα εδράζονται τα δοκάρια του εξοπλισμού μέσω των δοκοθηκών. Στη συνέχεια κάθε οπή θα γεμίζεται με σκυρόδεμα έως ότου φτάσει 20εκ υπό του εδάφους όπου και καλύπτεται πλήρως με χώμα ΑΠΑΙΤΟΥΜΕΝΕΣ ΠΙΣΤΟΠΟΙΗΣΕΙΣ Α. Ο σχεδιασμός και η παραγωγή του οργάνου θα πρέπει να είναι σύμφωνα με τη σειρά προτύπων ΕΝ 1176:2008 Β. Το προσφερόμενο προϊόν θα πρέπει να φέρει τον αριθμό σειράς παραγωγής, τον παραγωγό και την πιστοποίηση συμβατότητας πιστοποίηση συμμόρφωσης ( δηλ. πιστοποίησης σειράς παραγωγής του προϊόντος ) από φορέα ελέγχου και πιστοποίησης διαπιστευμένου για το σκοπό αυτό. Γ. Ο εξοπλισμός θα πρέπει να διαθέτει εγγύηση καλής λειτουργίας 10 ετών έναντι αστοχίας υλικού ή κατασκευαστικού ελαττώματος σε όλα τα γαλβανισμένα άλλα και μη επικαλυμμένα μεταλλικά μέρη, στερεά πλαστικά ι επεξεργασμένη ξυλεία. 5 χρόνια έναντι αστοχίας υλικού κατασκευαστικού ελαττώματος στα ελατήρια, τα επικαλυμμένα μεταλλικά μέρη, τα μορφοποιημένα πλαστικά μέρη, 2 χρόνια σχέση με λειτουργικά σφάλματα που οφείλονται σε υλικό ή σε κατασκευαστικά ελαττώματα σε κινητά πλαστικά και μεταλλικά μέρη εφόσον τηρούνται οι οδηγίες του κατασκευαστή για την τοποθέτηση την χρήση και την συντήρηση του. Δ. Πιστοποίηση κατασκευαστή ISO 9001:2008, Πιστοποίηση κατασκευαστή ISO 14001:2004, Πιστοποίηση εξοπλισμού ΕΝ 1176 :2008, Πιστοποίηση βάση προτύπων FSC χρησιμοποίηση ξυλείας που προέρχεται από δάση με υπεύθυνη διαχείριση. Η δαπάνη της μελέτης ανέρχεται σε 8.125,30 και η απαιτούμενη πίστωση είναι 9.994,12 συμπεριλαμβανομένου του Φ.Π.Α 23%. Η ΣΥΝΤΑΞΑΣΑ Ο ΔΙΕΥΘΥΝΤΗΣ

15 ΚΑΠΙΡΗ ΚΑΤΕΡΙΝΑ ΓΕΩΠΟΝΟΣ ΒΑΘΜΟΣ Γ ΚΑΠΑΝΤΑΗΣ ΜΑΝΟΛΗΣ ΔΑΣΟΛΟΓΟΣ ΒΑΘΜΟΣ Β ΠΡΟΜΗΘΕΙΑ ΟΡΓΑΝΩΝ ΥΛΙΚΩΝ ΓΙΑ ΠΑΙΔΙΚΕΣ ΧΑΡΕΣ ΠΡΟΥΠΟΛΟΓΙΣΜΟΣ Α/Α ΕΙΔΟΣ ΜΟΝΑΔΑ ΜΕΤΡΗΣΗΣ ΤΙΜΗ ΠΟΣΟΤΗΤΑ ΔΑΠΑΝΗ 1 ΠΕΡΙΣΤΡΟΦΙΚΟ ΠΙΣΤΟΛΕΤΟ ΤΕΜ ΚΡΟΥΣΤΙΚΟ ΔΡΑΠΑΝΟΚΑΤΣΑΒΙΔΟ ΤΕΜ ΠΑΛΜΙΚΟ ΚΑΤΣΑΒΙΔΙ ΤΕΜ ΚΑΣΤΑΝΙΑ ΤΕΜ ΔΙΣΚΟ ΚΟΠΗΣ 230*3*22,2 ΤΕΜ 1, ,8 6 ΔΙΣΚΟ ΚΟΠΗΣ 125*3*22,2 ΤΕΜ 0, ,5 7 ΣΥΣΚΕΥΑΣΙΑ ΠΛΑΣΤΙΚΩΝ ΟΥΠΑ ΤΕΜ 0, ΣΥΣΚΕΥΑΣΙΑ ΣΤΡΙΦΟΝΙΑ 8*8 ΤΕΜ ΣΥΣΚΕΥΑΣΙΑ ΣΤΡΙΦΟΝΙΑ 8*10 ΤΕΜ ΣΕΙΡΑ ALLEN ΤΕΜ ΚΑΤΣΑΒΙΔΙΑ TORX ΤΕΜ ΚΑΤΣΑΒΙΔΙΑ ΙΣΙΑ ΤΕΜ ΚΑΤΣΑΒΙΔΙΑ ΣΤΑΥΡΩΤΑ ΤΕΜ ΦΑΝΣΕΤΑ ΤΕΜ 3, ΣΥΣΚΕΥΑΣΙΑ ΗΛΕΚΤΡΟΔΙΑ ΤΕΜ

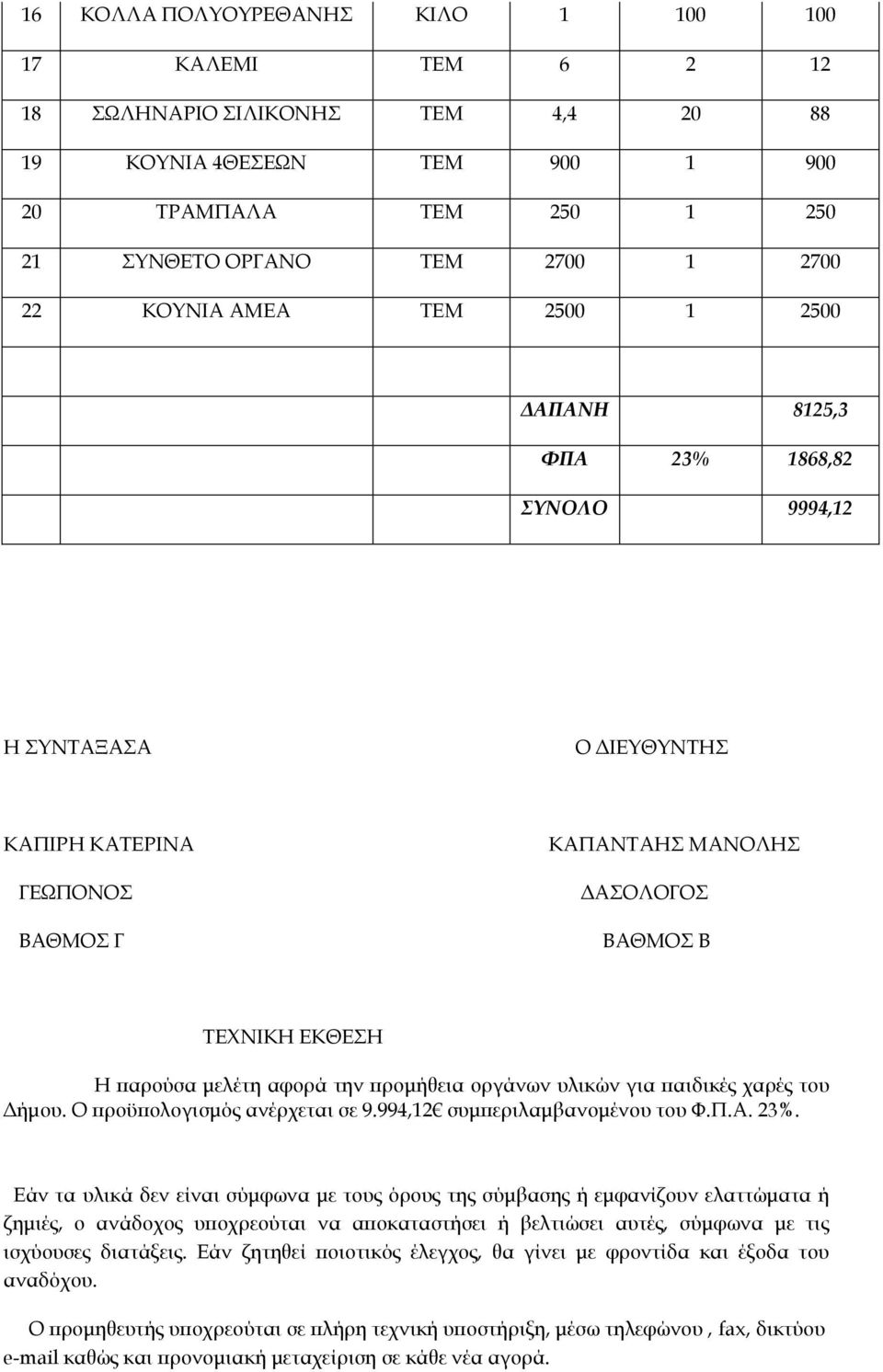

16 16 ΚΟΛΛΑ ΠΟΛΥΟΥΡΕΘΑΝΗΣ ΚΙΛΟ ΚΑΛΕΜΙ ΤΕΜ ΣΩΛΗΝΑΡΙΟ ΣΙΛΙΚΟΝΗΣ ΤΕΜ 4, ΚΟΥΝΙΑ 4ΘΕΣΕΩΝ ΤΕΜ ΤΡΑΜΠΑΛΑ ΤΕΜ ΣΥΝΘΕΤΟ ΟΡΓΑΝΟ ΤΕΜ ΚΟΥΝΙΑ ΑΜΕΑ ΤΕΜ ΔΑΠΑΝΗ 8125,3 ΦΠΑ 23% 1868,82 ΣΥΝΟΛΟ 9994,12 Η ΣΥΝΤΑΞΑΣΑ Ο ΔΙΕΥΘΥΝΤΗΣ ΚΑΠΙΡΗ ΚΑΤΕΡΙΝΑ ΓΕΩΠΟΝΟΣ ΒΑΘΜΟΣ Γ ΚΑΠΑΝΤΑΗΣ ΜΑΝΟΛΗΣ ΔΑΣΟΛΟΓΟΣ ΒΑΘΜΟΣ Β ΤΕΧΝΙΚΗ ΕΚΘΕΣΗ Η παρούσα μελέτη αφορά την προμήθεια οργάνων υλικών για παιδικές χαρές του Δήμου. Ο προϋπολογισμός ανέρχεται σε 9.994,12 συμπεριλαμβανομένου του Φ.Π.Α. 23%. Εάν τα υλικά δεν είναι σύμφωνα με τους όρους της σύμβασης ή εμφανίζουν ελαττώματα ή ζημιές, ο ανάδοχος υποχρεούται να αποκαταστήσει ή βελτιώσει αυτές, σύμφωνα με τις ισχύουσες διατάξεις. Εάν ζητηθεί ποιοτικός έλεγχος, θα γίνει με φροντίδα και έξοδα του αναδόχου. Ο προμηθευτής υποχρεούται σε πλήρη τεχνική υποστήριξη, μέσω τηλεφώνου, fax, δικτύου καθώς και προνομιακή μεταχείριση σε κάθε νέα αγορά.

17 Ο ανάδοχος υπόκειται σε όλους τους βάσει των κείμενων διατάξεων φόρους, τέλη και κρατήσεις που ισχύουν κατά την ημέρα διενέργειας του διαγωνισμού. Ο ανάδοχος θα πρέπει να παραδώσει τα υλικά, κατόπιν έγγραφης παραγγελίας του Τμήμα αποθηκών, στις κεντρικές αποθήκες του Δήμου ( Π.Ράλλη 182 Νίκαια). Εάν κατά την παραλαβή διαπιστωθεί απόκλιση από τις συμβατικές τεχνικές προδιαγραφές, η επιτροπή παραλαβής μπορεί να προτείνει ή την τέλεια απόρριψη του παραλαμβανομένου είδους ή την αποκατάσταση των κατασκευαστικών ή λειτουργικών ανωμαλιών αυτού. Εφ' όσον ο ανάδοχος δεν συμμορφωθεί με τις ως άνω προτάσεις της Επιτροπής, εντός της από της ίδιας οριζόμενης προθεσμίας, ο Δήμος δικαιούται να προβεί στην τακτοποίηση αυτών, σε βάρος και για λογαριασμό του αναδόχου και κατά τον προσφορότερο με τις ανάγκες και τα συμφέροντα αυτού τρόπο. Για την κάλυψη των σχετικών δαπανών χρησιμοποιείται η εγγύηση του αναδόχου Η προμήθεια θα πρέπει να ολοκληρωθεί σε τρεις μήνες από την ημερομηνία υπογραφής του συμφωνητικού. Η ΣΥΝΤΑΞΑΣΑ Ο ΔΙΕΥΘΥΝΤΗΣ ΚΑΠΙΡΗ ΑΙΚΑΤΕΡΙΝΗ ΓΕΩΠΟΝΟΣ ΒΑΘΜΟΣ Γ ΚΑΠΑΝΤΑΗΣ ΜΑΝΟΛΗΣ ΔΑΣΟΛΟΓΟΣ ΒΑΘΜΟΣ
