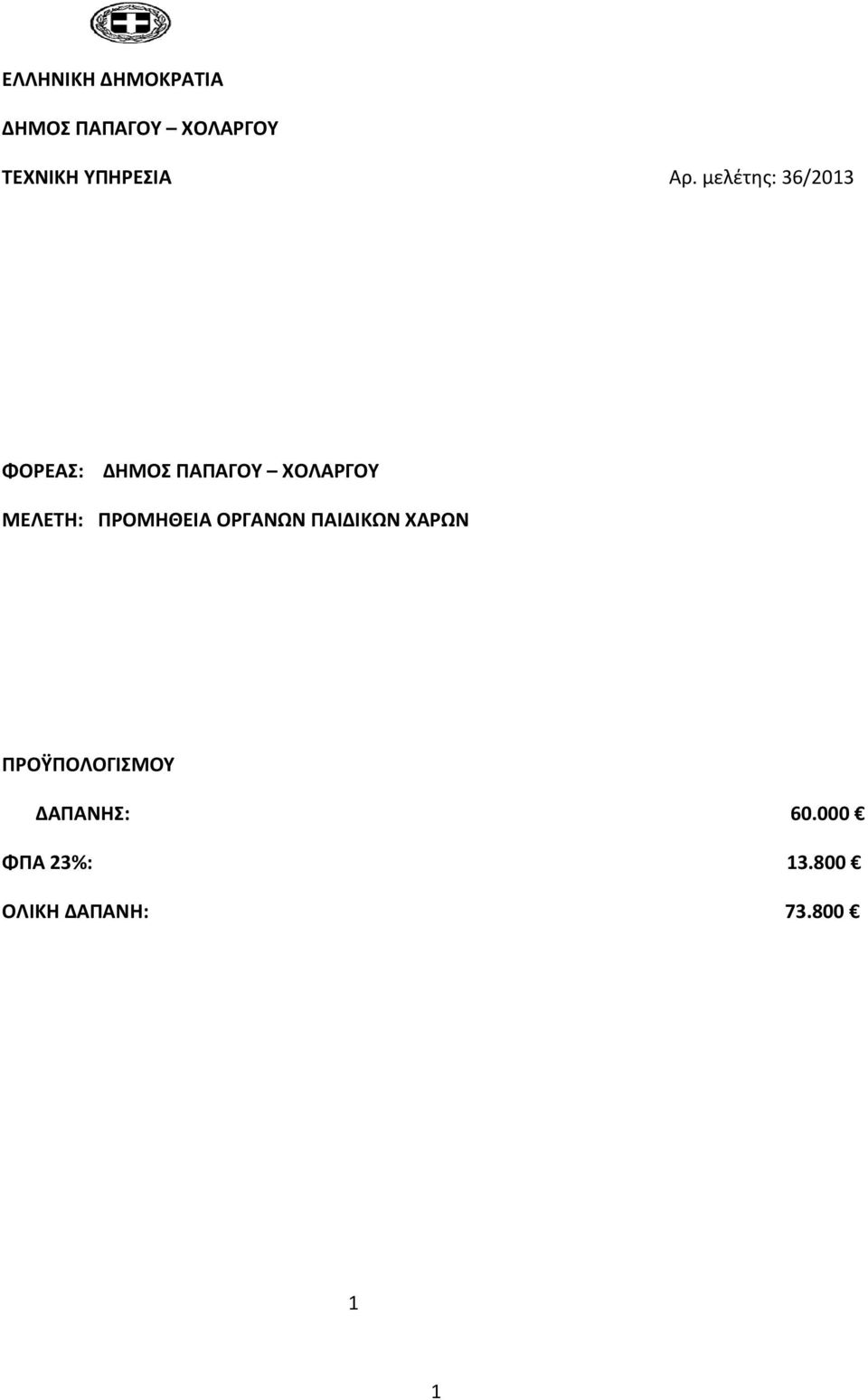

1 ΕΛΛΗΝΙΚΗ ΔΗΜΟΚΡΑΤΙΑ ΔΗΜΟΣ ΠΑΠΑΓΟΥ ΧΟΛΑΡΓΟΥ ΤΕΧΝΙΚΗ ΥΠΗΡΕΣΙΑ Αρ. μελέτης: 36/2013 ΦΟΡΕΑΣ: ΔΗΜΟΣ ΠΑΠΑΓΟΥ ΧΟΛΑΡΓΟΥ ΜΕΛΕΤΗ: ΠΡΟΜΗΘΕΙΑ ΟΡΓΑΝΩΝ ΠΑΙΔΙΚΩΝ ΧΑΡΩΝ ΠΡΟΫΠΟΛΟΓΙΣΜΟΥ ΔΑΠΑΝΗΣ: ΦΠΑ 23%: ΟΛΙΚΗ ΔΑΠΑΝΗ:

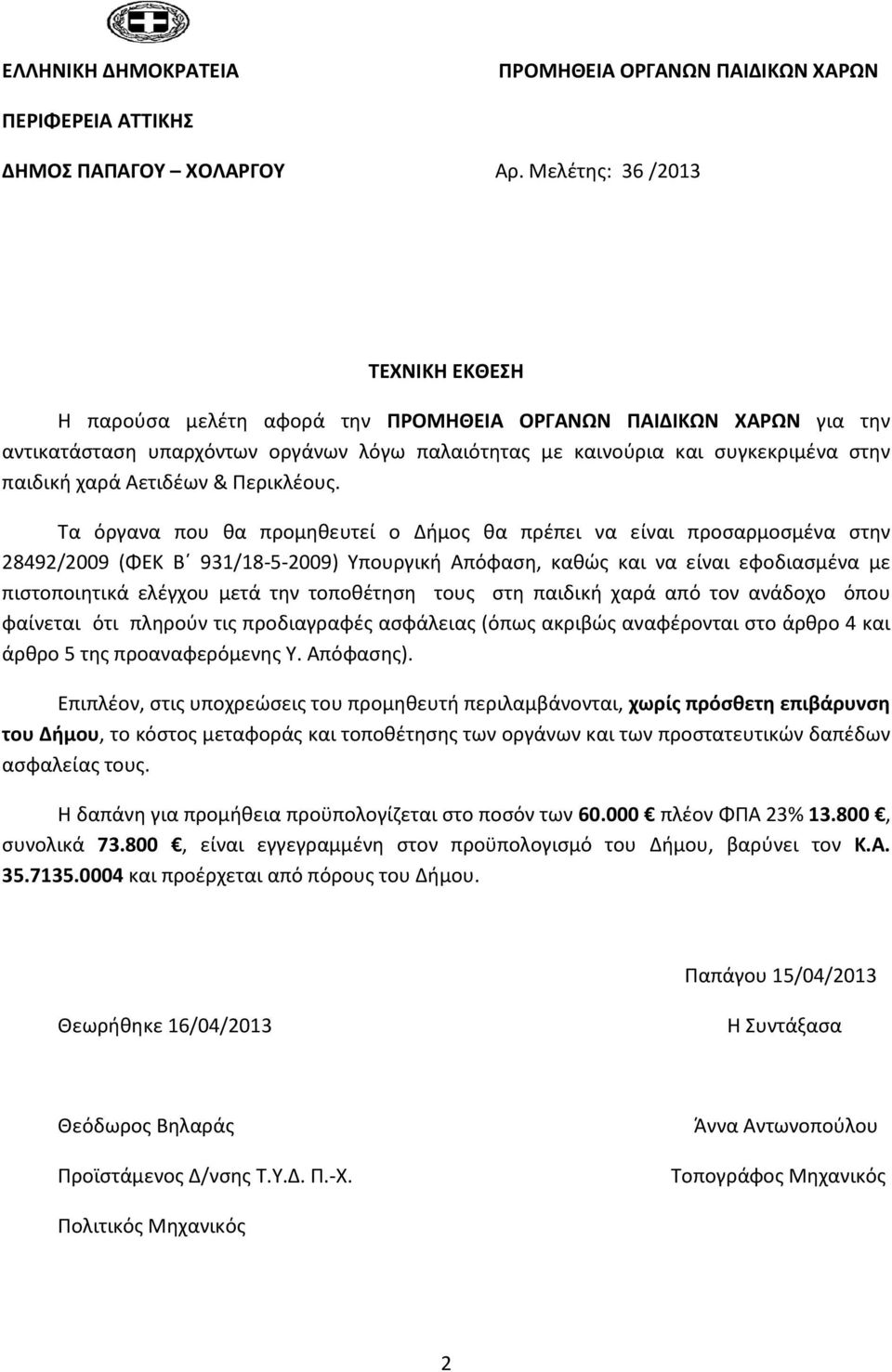

2 ΕΛΛΗΝΙΚΗ ΔΗΜΟΚΡΑΤΕΙΑ ΠΡΟΜΗΘΕΙΑ ΟΡΓΑΝΩΝ ΠΑΙΔΙΚΩΝ ΧΑΡΩΝ ΠΕΡΙΦΕΡΕΙΑ ΑΤΤΙΚΗΣ ΔΗΜΟΣ ΠΑΠΑΓΟΥ ΧΟΛΑΡΓΟΥ Αρ. Μελέτης: 36 /2013 ΤΕΧΝΙΚΗ ΕΚΘΕΣΗ Η παρούσα μελέτη αφορά την ΠΡΟΜΗΘΕΙΑ ΟΡΓΑΝΩΝ ΠΑΙΔΙΚΩΝ ΧΑΡΩΝ για την αντικατάσταση υπαρχόντων οργάνων λόγω παλαιότητας με καινούρια και συγκεκριμένα στην παιδική χαρά Αετιδέων & Περικλέους. Τα όργανα που θα προμηθευτεί ο Δήμος θα πρέπει να είναι προσαρμοσμένα στην 28492/2009 (ΦΕΚ Β 931/ ) Υπουργική Απόφαση, καθώς και να είναι εφοδιασμένα με πιστοποιητικά ελέγχου μετά την τοποθέτηση τους στη παιδική χαρά από τον ανάδοχο όπου φαίνεται ότι πληρούν τις προδιαγραφές ασφάλειας (όπως ακριβώς αναφέρονται στο άρθρο 4 και άρθρο 5 της προαναφερόμενης Υ. Απόφασης). Επιπλέον, στις υποχρεώσεις του προμηθευτή περιλαμβάνονται, χωρίς πρόσθετη επιβάρυνση του Δήμου, το κόστος μεταφοράς και τοποθέτησης των οργάνων και των προστατευτικών δαπέδων ασφαλείας τους. Η δαπάνη για προμήθεια προϋπολογίζεται στο ποσόν των πλέον ΦΠΑ 23% , συνολικά , είναι εγγεγραμμένη στον προϋπολογισμό του Δήμου, βαρύνει τον Κ.Α και προέρχεται από πόρους του Δήμου. Παπάγου 15/04/2013 Θεωρήθηκε 16/04/2013 Η Συντάξασα Θεόδωρος Βηλαράς Προϊστάμενος Δ/νσης Τ.Υ.Δ. Π.-Χ. Άννα Αντωνοπούλου Τοπογράφος Μηχανικός Πολιτικός Μηχανικός 2

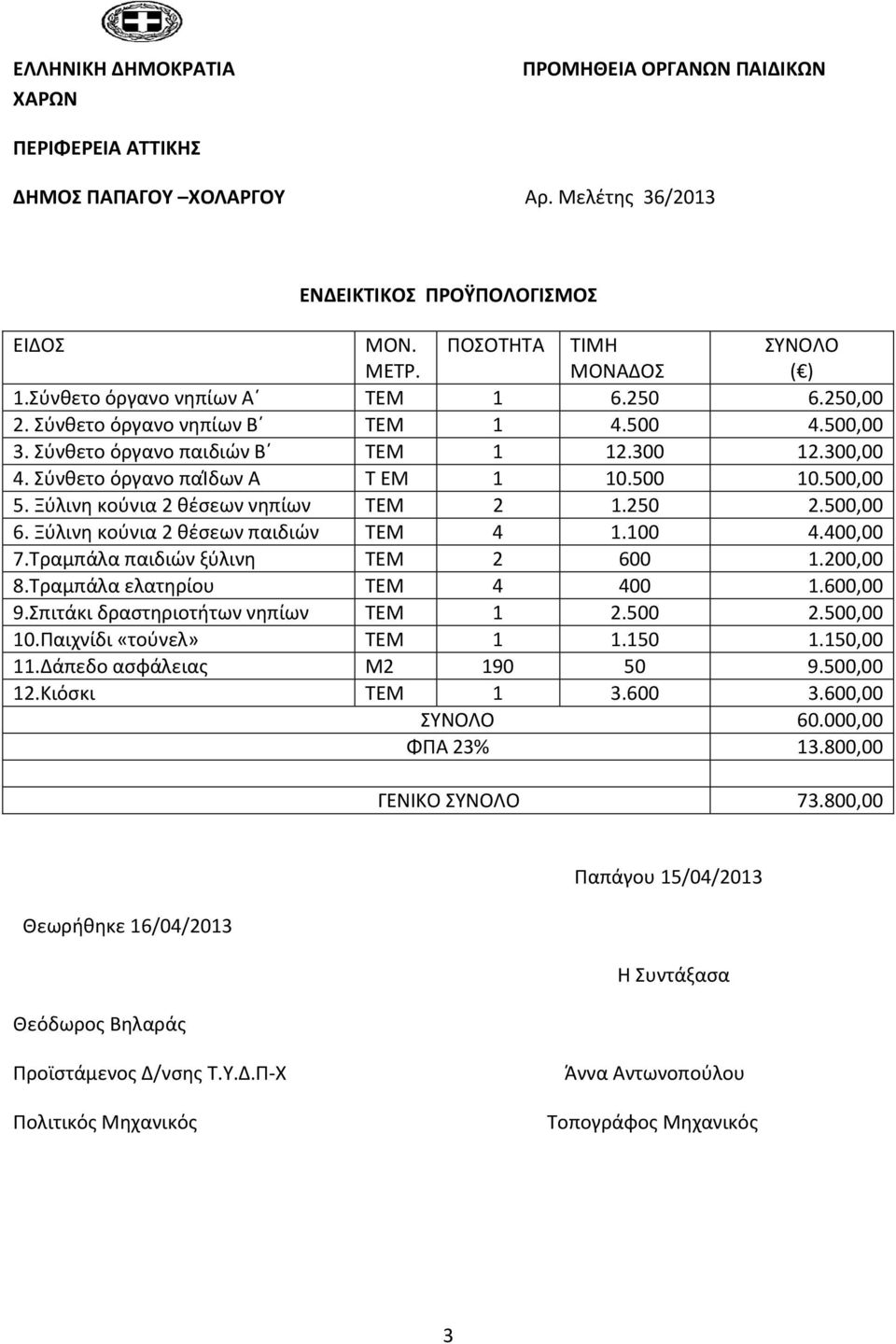

3 ΕΛΛΗΝΙΚΗ ΔΗΜΟΚΡΑΤΙΑ ΧΑΡΩΝ ΠΡΟΜΗΘΕΙΑ ΟΡΓΑΝΩΝ ΠΑΙΔΙΚΩΝ ΠΕΡΙΦΕΡΕΙΑ ΑΤΤΙΚΗΣ ΔΗΜΟΣ ΠΑΠΑΓΟΥ ΧΟΛΑΡΓΟΥ Αρ. Μελέτης 36/2013 ΕΝΔΕΙΚΤΙΚΟΣ ΠΡΟΫΠΟΛΟΓΙΣΜΟΣ ΕΙΔΟΣ ΜΟΝ. ΜΕΤΡ. ΠΟΣΟΤΗΤΑ ΤΙΜΗ ΜΟΝΑΔΟΣ ΣΥΝΟΛΟ ( ) 1.Σύνθετο όργανο νηπίων Α ΤΕΜ ,00 2. Σύνθετο όργανο νηπίων Β ΤΕΜ ,00 3. Σύνθετο όργανο παιδιών Β ΤΕΜ ,00 4. Σύνθετο όργανο παίδων Α Τ ΕΜ ,00 5. Ξύλινη κούνια 2 θέσεων νηπίων ΤΕΜ ,00 6. Ξύλινη κούνια 2 θέσεων παιδιών ΤΕΜ ,00 7.Τραμπάλα παιδιών ξύλινη ΤΕΜ ,00 8.Τραμπάλα ελατηρίου ΤΕΜ ,00 9.Σπιτάκι δραστηριοτήτων νηπίων ΤΕΜ ,00 10.Παιχνίδι «τούνελ» ΤΕΜ ,00 11.Δάπεδο ασφάλειας M ,00 12.Κιόσκι ΤΕΜ ,00 ΣΥΝΟΛΟ ,00 ΦΠΑ 23% ,00 ΓΕΝΙΚΟ ΣΥΝΟΛΟ ,00 Παπάγου 15/04/2013 Θεωρήθηκε 16/04/2013 Η Συντάξασα Θεόδωρος Βηλαράς Προϊστάμενος Δ/νσης Τ.Υ.Δ.Π-Χ Πολιτικός Μηχανικός Άννα Αντωνοπούλου Τοπογράφος Μηχανικός 3

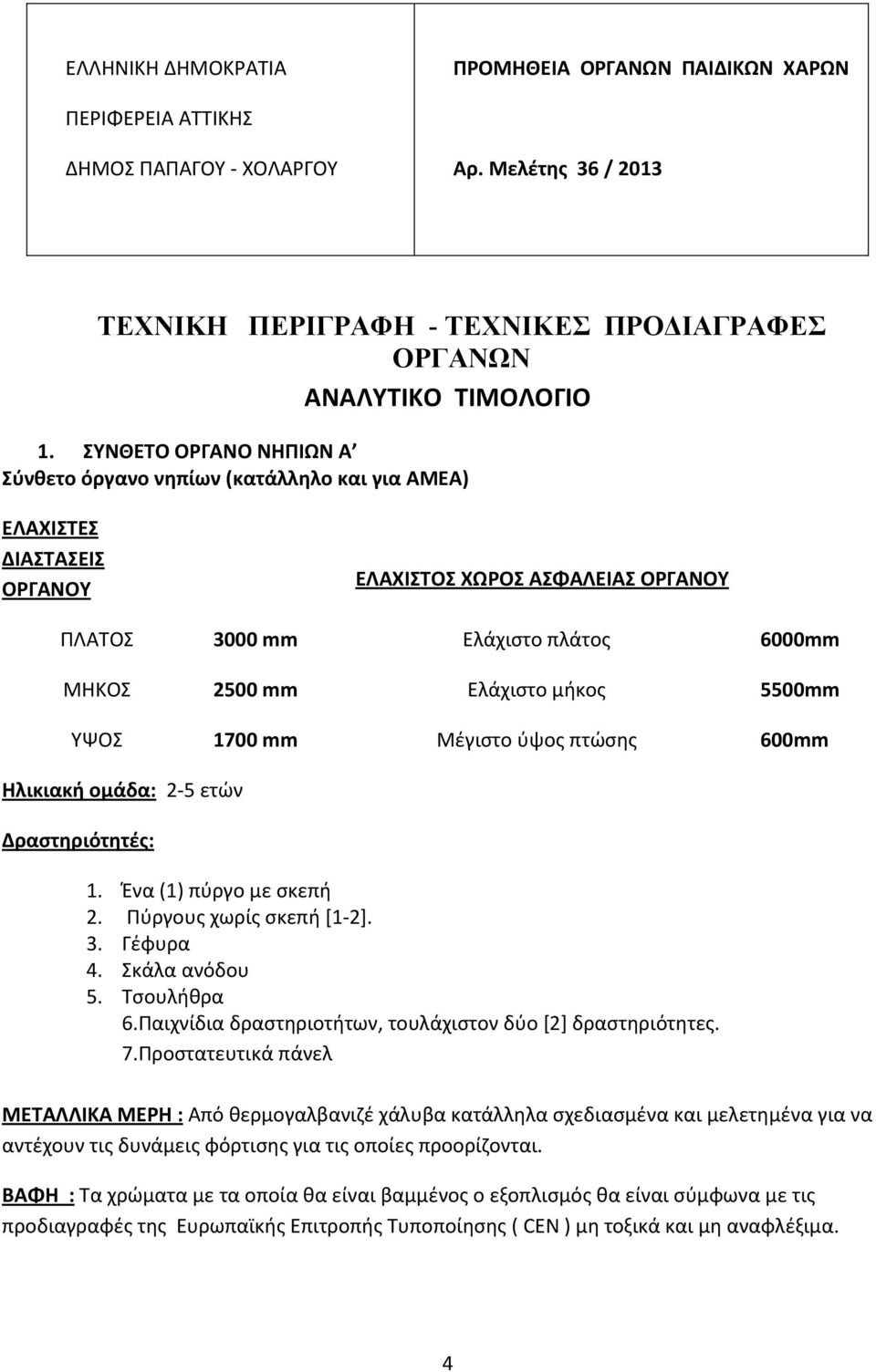

4 ΕΛΛΗΝΙΚΗ ΔΗΜΟΚΡΑΤΙΑ ΠΡΟΜΗΘΕΙΑ ΟΡΓΑΝΩΝ ΠΑΙΔΙΚΩΝ ΧΑΡΩΝ ΠΕΡΙΦΕΡΕΙΑ ΑΤΤΙΚΗΣ ΔΗΜΟΣ ΠΑΠΑΓΟΥ - ΧΟΛΑΡΓΟΥ Αρ. Μελέτης 36 / 2013 ΤΕΧΝΙΚH ΠΕΡΙΓΡΑΦΗ - ΤΕΧΝΙΚΕΣ ΠΡΟ ΙΑΓΡΑΦΕΣ ΟΡΓΑΝΩΝ ΑΝΑΛΥΤΙΚΟ ΤΙΜΟΛΟΓΙΟ 1. ΣΥΝΘΕΤΟ ΟΡΓΑΝΟ ΝΗΠΙΩΝ Α Σύνθετο όργανο νηπίων (κατάλληλο και για ΑΜΕΑ) ΕΛΑΧΙΣΤΕΣ ΔΙΑΣΤΑΣΕΙΣ ΟΡΓΑΝΟΥ ΕΛΑΧΙΣΤΟΣ ΧΩΡΟΣ ΑΣΦΑΛΕΙΑΣ ΟΡΓΑΝΟΥ ΠΛΑΤΟΣ 3000 mm Ελάχιστο πλάτος 6000mm ΜΗΚΟΣ 2500 mm Ελάχιστο μήκος 5500mm ΥΨΟΣ 1700 mm Μέγιστο ύψος πτώσης 600mm Ηλικιακή ομάδα: 2-5 ετών Δραστηριότητές: 1. Ένα (1) πύργο με σκεπή 2. Πύργους χωρίς σκεπή [1-2]. 3. Γέφυρα 4. Σκάλα ανόδου 5. Τσουλήθρα 6.Παιχνίδια δραστηριοτήτων, τουλάχιστον δύο [2] δραστηριότητες. 7.Προστατευτικά πάνελ ΜΕΤΑΛΛΙΚΑ ΜΕΡΗ : Από θερμογαλβανιζέ χάλυβα κατάλληλα σχεδιασμένα και μελετημένα για να αντέχουν τις δυνάμεις φόρτισης για τις οποίες προορίζονται. ΒΑΦΗ : Τα χρώματα με τα οποία θα είναι βαμμένος ο εξοπλισμός θα είναι σύμφωνα με τις προδιαγραφές της Ευρωπαϊκής Επιτροπής Τυποποίησης ( CEN ) μη τοξικά και μη αναφλέξιμα. 4

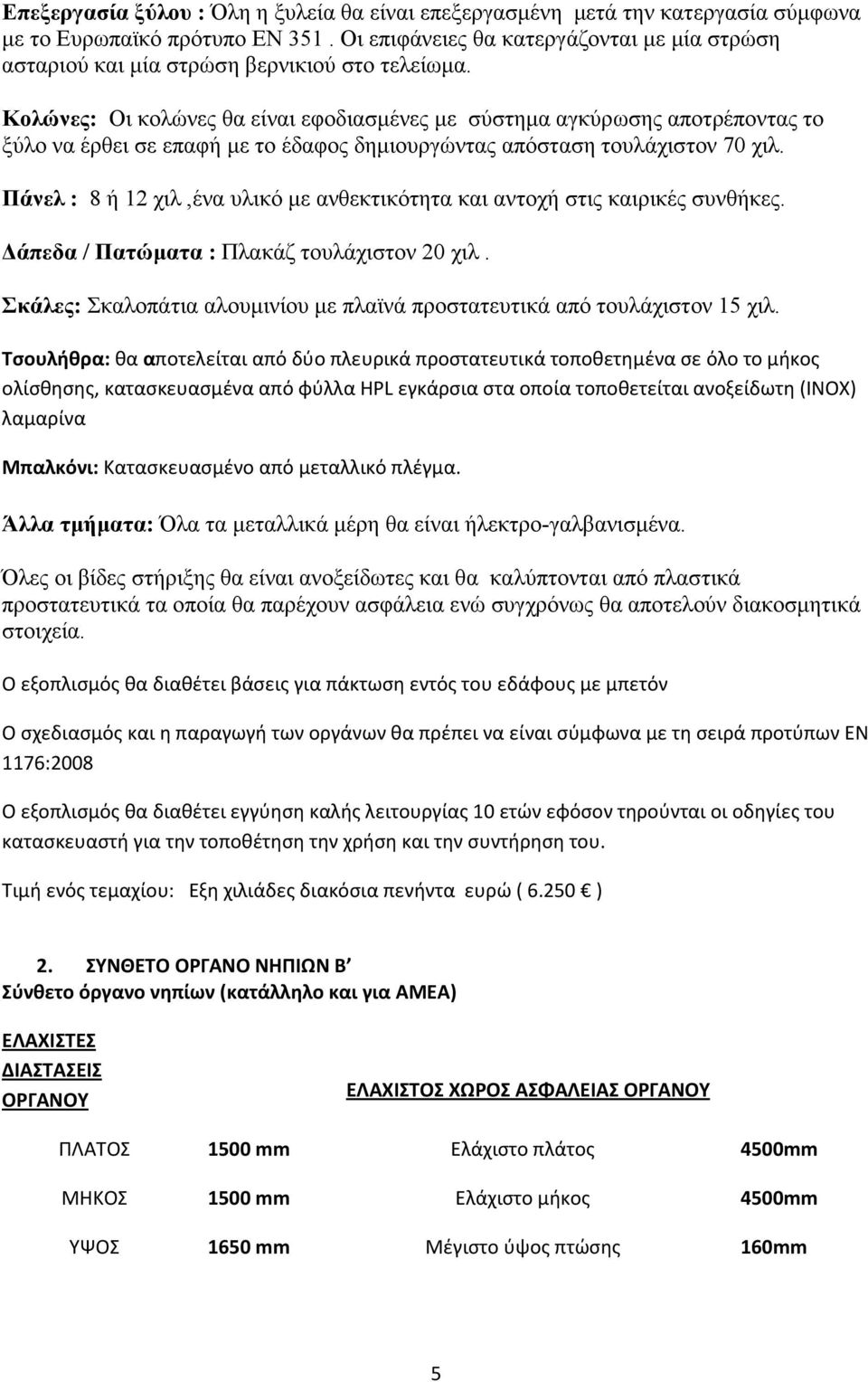

5 Επεξεργασία ξύλου : Όλη η ξυλεία θα είναι επεξεργασµένη µετά την κατεργασία σύµφωνα µε το Ευρωπαϊκό πρότυπο ΕΝ 351. Οι επιφάνειες θα κατεργάζονται µε µία στρώση ασταριού και µία στρώση βερνικιού στο τελείωµα. Κολώνες: Οι κολώνες θα είναι εφοδιασµένες µε σύστηµα αγκύρωσης αποτρέποντας το ξύλο να έρθει σε επαφή µε το έδαφος δηµιουργώντας απόσταση τουλάχιστον 70 χιλ. Πάνελ : 8 ή 12 χιλ,ένα υλικό µε ανθεκτικότητα και αντοχή στις καιρικές συνθήκες. άπεδα / Πατώµατα : Πλακάζ τουλάχιστον 20 χιλ. Σκάλες: Σκαλοπάτια αλουµινίου µε πλαϊνά προστατευτικά από τουλάχιστον 15 χιλ. Τσουλήθρα: θα αποτελείται από δύο πλευρικά προστατευτικά τοποθετημένα σε όλο το μήκος ολίσθησης, κατασκευασμένα από φύλλα HPL εγκάρσια στα οποία τοποθετείται ανοξείδωτη (INOX) λαμαρίνα Μπαλκόνι: Κατασκευασμένο από μεταλλικό πλέγμα. Άλλα τµήµατα: Όλα τα µεταλλικά µέρη θα είναι ήλεκτρο-γαλβανισµένα. Όλες οι βίδες στήριξης θα είναι ανοξείδωτες και θα καλύπτονται από πλαστικά προστατευτικά τα οποία θα παρέχουν ασφάλεια ενώ συγχρόνως θα αποτελούν διακοσµητικά στοιχεία. Ο εξοπλισμός θα διαθέτει βάσεις για πάκτωση εντός του εδάφους με μπετόν Ο σχεδιασμός και η παραγωγή των οργάνων θα πρέπει να είναι σύμφωνα με τη σειρά προτύπων ΕΝ 1176:2008 Ο εξοπλισμός θα διαθέτει εγγύηση καλής λειτουργίας 10 ετών εφόσον τηρούνται οι οδηγίες του κατασκευαστή για την τοποθέτηση την χρήση και την συντήρηση του. Τιμή ενός τεμαχίου: Εξη χιλιάδες διακόσια πενήντα ευρώ ( ) 2. ΣΥΝΘΕΤΟ ΟΡΓΑΝΟ ΝΗΠΙΩΝ Β Σύνθετο όργανο νηπίων (κατάλληλο και για ΑΜΕΑ) ΕΛΑΧΙΣΤΕΣ ΔΙΑΣΤΑΣΕΙΣ ΟΡΓΑΝΟΥ ΕΛΑΧΙΣΤΟΣ ΧΩΡΟΣ ΑΣΦΑΛΕΙΑΣ ΟΡΓΑΝΟΥ ΠΛΑΤΟΣ 1500 mm Ελάχιστο πλάτος 4500mm ΜΗΚΟΣ 1500 mm Ελάχιστο μήκος 4500mm ΥΨΟΣ 1650 mm Μέγιστο ύψος πτώσης 160mm 5

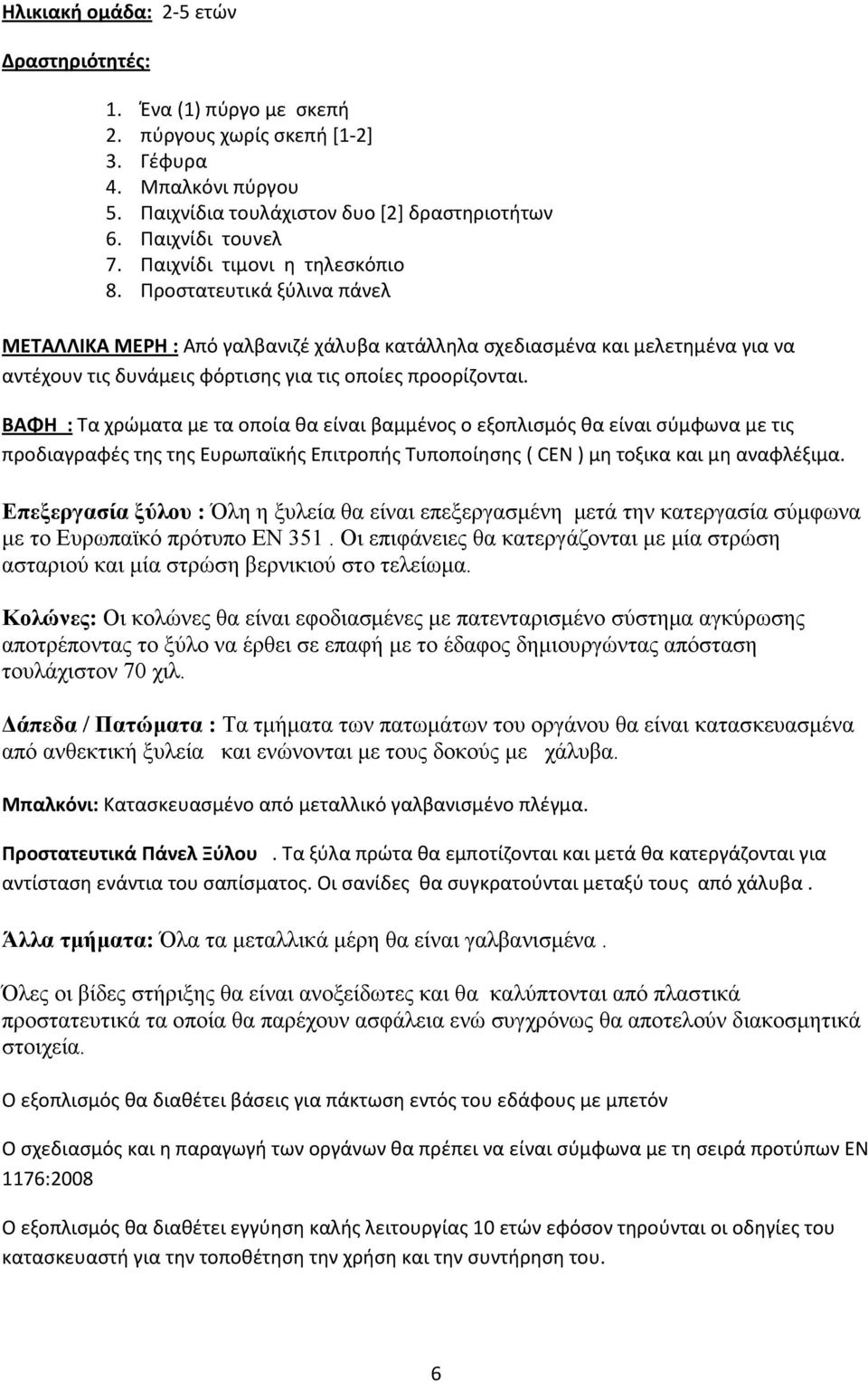

6 Ηλικιακή ομάδα: 2-5 ετών Δραστηριότητές: 1. Ένα (1) πύργο με σκεπή 2. πύργους χωρίς σκεπή [1-2] 3. Γέφυρα 4. Μπαλκόνι πύργου 5. Παιχνίδια τουλάχιστον δυο [2] δραστηριοτήτων 6. Παιχνίδι τουνελ 7. Παιχνίδι τιμονι η τηλεσκόπιο 8. Προστατευτικά ξύλινα πάνελ ΜΕΤΑΛΛΙΚΑ ΜΕΡΗ : Από γαλβανιζέ χάλυβα κατάλληλα σχεδιασμένα και μελετημένα για να αντέχουν τις δυνάμεις φόρτισης για τις οποίες προορίζονται. ΒΑΦΗ : Τα χρώματα με τα οποία θα είναι βαμμένος ο εξοπλισμός θα είναι σύμφωνα με τις προδιαγραφές της της Ευρωπαϊκής Επιτροπής Τυποποίησης ( CEN ) μη τοξικα και μη αναφλέξιμα. Επεξεργασία ξύλου : Όλη η ξυλεία θα είναι επεξεργασµένη µετά την κατεργασία σύµφωνα µε το Ευρωπαϊκό πρότυπο ΕΝ 351. Οι επιφάνειες θα κατεργάζονται µε µία στρώση ασταριού και µία στρώση βερνικιού στο τελείωµα. Κολώνες: Οι κολώνες θα είναι εφοδιασµένες µε πατενταρισµένο σύστηµα αγκύρωσης αποτρέποντας το ξύλο να έρθει σε επαφή µε το έδαφος δηµιουργώντας απόσταση τουλάχιστον 70 χιλ. άπεδα / Πατώµατα : Τα τµήµατα των πατωµάτων του οργάνου θα είναι κατασκευασµένα από ανθεκτική ξυλεία και ενώνονται µε τους δοκούς µε χάλυβα. Μπαλκόνι: Κατασκευασμένο από μεταλλικό γαλβανισμένο πλέγμα. Προστατευτικά Πάνελ Ξύλου. Τα ξύλα πρώτα θα εμποτίζονται και μετά θα κατεργάζονται για αντίσταση ενάντια του σαπίσματος. Οι σανίδες θα συγκρατούνται μεταξύ τους από χάλυβα. Άλλα τµήµατα: Όλα τα µεταλλικά µέρη θα είναι γαλβανισµένα. Όλες οι βίδες στήριξης θα είναι ανοξείδωτες και θα καλύπτονται από πλαστικά προστατευτικά τα οποία θα παρέχουν ασφάλεια ενώ συγχρόνως θα αποτελούν διακοσµητικά στοιχεία. Ο εξοπλισμός θα διαθέτει βάσεις για πάκτωση εντός του εδάφους με μπετόν Ο σχεδιασμός και η παραγωγή των οργάνων θα πρέπει να είναι σύμφωνα με τη σειρά προτύπων ΕΝ 1176:2008 Ο εξοπλισμός θα διαθέτει εγγύηση καλής λειτουργίας 10 ετών εφόσον τηρούνται οι οδηγίες του κατασκευαστή για την τοποθέτηση την χρήση και την συντήρηση του. 6

7 Τιμή ενός τεμαχίου: Τεσσερεις χιλιάδες πεντακόσια ευρώ ( ) 3. ΣΥΝΘΕΤΟ ΟΡΓΑΝΟ ΠΑΙΔΩΝ Β Σύνθετο όργανο παίδων (κατάλληλο και για ΑΜΕΑ). ΕΛΑΧΙΣΤΕΣ ΔΙΑΣΤΑΣΕΙΣ ΟΡΓΑΝΟΥ ΕΛΑΧΙΣΤΟΣ ΧΩΡΟΣ ΑΣΦΑΛΕΙΑΣ ΟΡΓΑΝΟΥ ΠΛΑΤΟΣ 3500 mm Ελάχιστο πλάτος 7000mm ΜΗΚΟΣ 5000 mm Ελάχιστο μήκος 9000mm ΥΨΟΣ 3500 mm Μέγιστο ύψος πτώσης 2200mm Ηλικιακή ομάδα: 5-12 ετών Δραστηριότητές: 1. Ενα (1) πύργο με σκεπή 2. Ενα (1) πύργο χωρίς σκεπή 3. Προστατευτικά πάνελ 4. Τσουλήθρα 5. Σκάλα ανόδου 6. Παιχνίδια με άλλες τουλάχιστον δύο δραστηριότητες. 7. Σύστημα αναρρίχησης με αλυσίδες και πατήματα ΜΕΤΑΛΛΙΚΑ ΜΕΡΗ : Από γαλβανιζέ χάλυβα κατάλληλα σχεδιασμένα και μελετημένα για να αντέχουν τις δυνάμεις φόρτισης για τις οποίες προορίζονται. ΒΑΦΗ : Τα χρώματα με τα οποία θα είναι βαμμένος ο εξοπλισμός θα είναι σύμφωνα με τις προδιαγραφές της Ευρωπαϊκής Επιτροπής Τυποποίησης ( CEN ) μη τοξικά και μη αναφλέξιμα. Επεξεργασία ξύλου : Όλη η ξυλεία θα είναι επεξεργασµένη µετά την κατεργασία σύµφωνα µε το Ευρωπαϊκό πρότυπο ΕΝ 351. Οι επιφάνειες θα κατεργάζονται µε µία στρώση ασταριού και µία στρώση βερνικιού στο τελείωµα. Κολώνες: Οι κολώνες θα είναι εφοδιασµένες µε πατενταρισµένο σύστηµα αγκύρωσης αποτρέποντας το ξύλο να έρθει σε επαφή µε το έδαφος δηµιουργώντας απόσταση τουλάχιστον 70 χιλ. άπεδα / Πατώµατα : Τα τµήµατα των πατωµάτων του οργάνου θα είναι κατασκευασµένα από ανθεκτική ξυλεία και ενώνονται µε τους δοκούς µε χάλυβα. Προστατευτικά Πάνελ Ξύλου κατασκευασµένα από ξυλεία. Τα ξύλα πρώτα θα εµποτίζονται και µετά θα κατεργάζονται για αντίσταση ενάντια του σαπίσµατος. Οι σανίδες θα συγκρατούνται µεταξύ τους µε από χάλυβα. 7

8 Στέγαστρο κατασκευασµένο από πλακάζ θαλάσσης βαµµένο µε πολυεστερική λάκα Τσουλήθρα Η τσουλήθρα θα είναι κατασκευασμένη από ανοξείδωτο χάλυβα Σκάλα ανόδου Η σκάλα θα διαθέτει γαλβανιζέ κουπαστές και μεταλλικά σκαλοπάτια με πλαστική αντιολισθητική επικάλυψη. Άλλα τµήµατα: Όλα τα µεταλλικά µέρη θα είναι ήλεκτρο-γαλβανισµένα και επικαλυµµένα µε πολυεστερική λάκα υπό µορφή πούδρας. Όλες οι βίδες στήριξης θα είναι ανοξείδωτες και θα καλύπτονται από πλαστικά προστατευτικά τα οποία θα παρέχουν ασφάλεια ενώ συγχρόνως θα αποτελούν διακοσµητικά στοιχεία. Ο εξοπλισμός θα διαθέτει βάσεις για πάκτωση εντός του εδάφους με μπετόν Ο σχεδιασμός και η παραγωγή των οργάνων θα πρέπει να είναι σύμφωνα με τη σειρά προτύπων ΕΝ 1176:2008 Ο εξοπλισμός θα διαθέτει εγγύηση καλής λειτουργίας 10 ετών εφόσον τηρούνται οι οδηγίες του κατασκευαστή για την τοποθέτηση την χρήση και την συντήρηση του. Τιμή ενός τεμαχίου: Δώδεκα χιλιάδες τριακόσια ευρώ ( ) 4. ΣΥΝΘΕΤΟ ΟΡΓΑΝΟ ΠΑΙΔΩΝ Α ΕΛΑΧΙΣΤΕΣ ΔΙΑΣΤΑΣΕΙΣ ΟΡΓΑΝΟΥ ΕΛΑΧΙΣΤΟΣ ΧΩΡΟΣ ΑΣΦΑΛΕΙΑΣ ΟΡΓΑΝΟΥ ΠΛΑΤΟΣ 7500 mm Ελάχιστο πλάτος 7500mm ΜΗΚΟΣ 5500 mm Ελάχιστο μήκος 5500mm ΥΨΟΣ Μέγιστο ύψος πτώσης 1250mm Ηλικιακή ομάδα: 5-12 ετών Δραστηριότητές: 1. Ενα (1) πύργο με σκεπή 2. πύργο χωρίς σκεπή [1-2] 3. Προστατευτικά ξύλινα πάνελ 4. Παιχνίδι τηλεσκόπιο η τιμόνι 5. Δίχτυ αναρρίχησης 6. Μπαλκόνια 7. Παιχνίδι τσουλήθρα 8. Παιχνίδια δύο δραστηριοτήτων [2] εκ των οποίων το ένα μπορεί να είναι παιχνίδι με άμμο 9. Σκάλα ανόδου 8

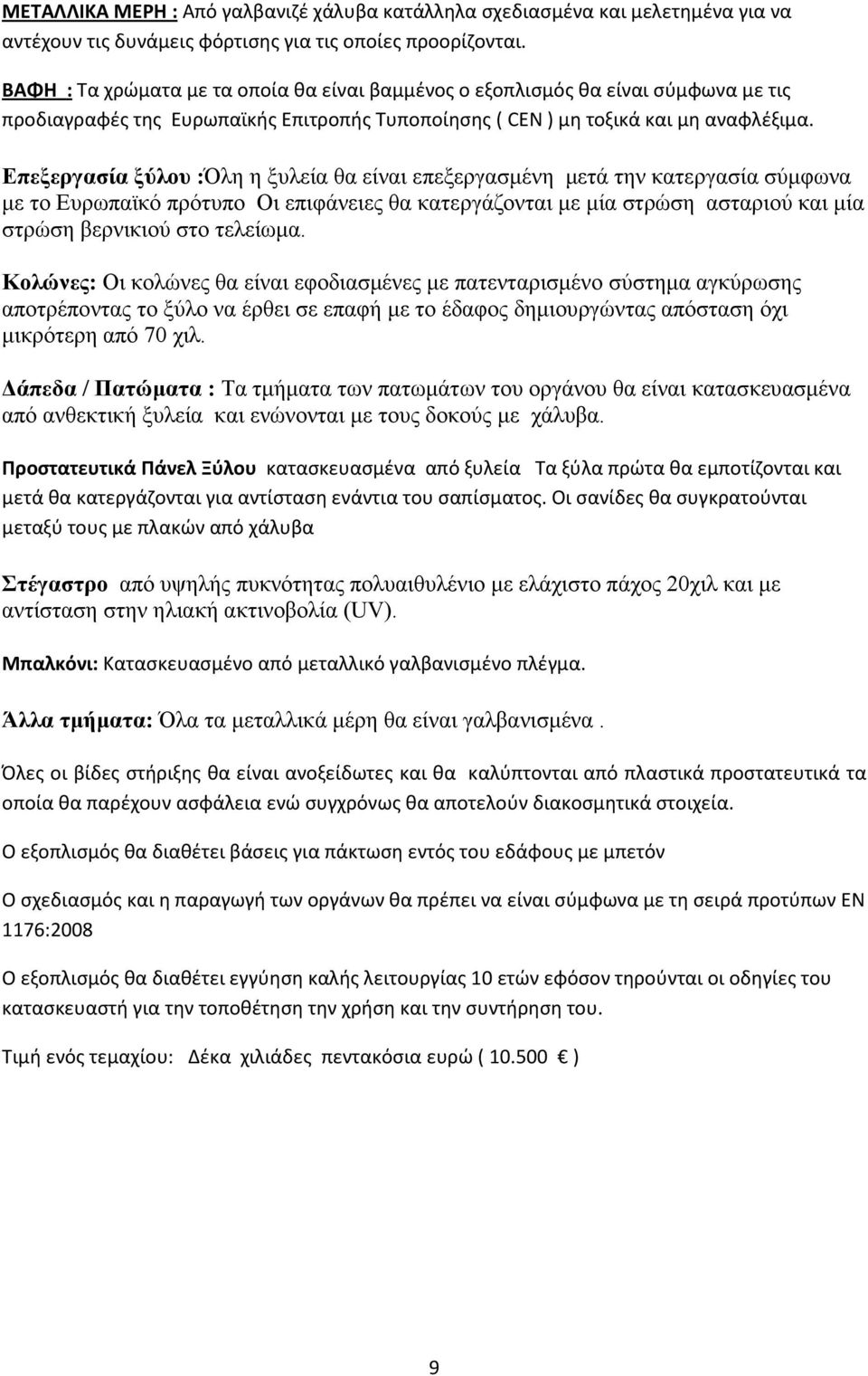

9 ΜΕΤΑΛΛΙΚΑ ΜΕΡΗ : Από γαλβανιζέ χάλυβα κατάλληλα σχεδιασμένα και μελετημένα για να αντέχουν τις δυνάμεις φόρτισης για τις οποίες προορίζονται. ΒΑΦΗ : Τα χρώματα με τα οποία θα είναι βαμμένος ο εξοπλισμός θα είναι σύμφωνα με τις προδιαγραφές της Ευρωπαϊκής Επιτροπής Τυποποίησης ( CEN ) μη τοξικά και μη αναφλέξιμα. Επεξεργασία ξύλου :Όλη η ξυλεία θα είναι επεξεργασµένη µετά την κατεργασία σύµφωνα µε το Ευρωπαϊκό πρότυπο Οι επιφάνειες θα κατεργάζονται µε µία στρώση ασταριού και µία στρώση βερνικιού στο τελείωµα. Κολώνες: Οι κολώνες θα είναι εφοδιασµένες µε πατενταρισµένο σύστηµα αγκύρωσης αποτρέποντας το ξύλο να έρθει σε επαφή µε το έδαφος δηµιουργώντας απόσταση όχι µικρότερη από 70 χιλ. άπεδα / Πατώµατα : Τα τµήµατα των πατωµάτων του οργάνου θα είναι κατασκευασµένα από ανθεκτική ξυλεία και ενώνονται µε τους δοκούς µε χάλυβα. Προστατευτικά Πάνελ Ξύλου κατασκευασμένα από ξυλεία Τα ξύλα πρώτα θα εμποτίζονται και μετά θα κατεργάζονται για αντίσταση ενάντια του σαπίσματος. Οι σανίδες θα συγκρατούνται μεταξύ τους με πλακών από χάλυβα Στέγαστρο από υψηλής πυκνότητας πολυαιθυλένιο µε ελάχιστο πάχος 20χιλ και µε αντίσταση στην ηλιακή ακτινοβολία (UV). Μπαλκόνι: Κατασκευασμένο από μεταλλικό γαλβανισμένο πλέγμα. Άλλα τµήµατα: Όλα τα µεταλλικά µέρη θα είναι γαλβανισµένα. Όλες οι βίδες στήριξης θα είναι ανοξείδωτες και θα καλύπτονται από πλαστικά προστατευτικά τα οποία θα παρέχουν ασφάλεια ενώ συγχρόνως θα αποτελούν διακοσμητικά στοιχεία. Ο εξοπλισμός θα διαθέτει βάσεις για πάκτωση εντός του εδάφους με μπετόν Ο σχεδιασμός και η παραγωγή των οργάνων θα πρέπει να είναι σύμφωνα με τη σειρά προτύπων ΕΝ 1176:2008 Ο εξοπλισμός θα διαθέτει εγγύηση καλής λειτουργίας 10 ετών εφόσον τηρούνται οι οδηγίες του κατασκευαστή για την τοποθέτηση την χρήση και την συντήρηση του. Τιμή ενός τεμαχίου: Δέκα χιλιάδες πεντακόσια ευρώ ( ) 9

10 5. ΞΥΛΙΝΗ ΚΟΥΝΙΑ 2 ΘΕΣΕΩΝ ΝΗΠΙΩΝ (κατάλληλο και για ΑΜΕΑ). ΕΛΑΧΙΣΤΕΣ ΔΙΑΣΤΑΣΕΙΣ ΟΡΓΑΝΟΥ ΕΛΑΧΙΣΤΟΣ ΧΩΡΟΣ ΑΣΦΑΛΕΙΑΣ ΟΡΓΑΝΟΥ ΠΛΑΤΟΣ 1700mm Ελάχιστο πλάτος 7000mm ΜΗΚΟΣ 3500 mm Ελάχιστο μήκος 5500mm ΥΨΟΣ 2400 mm Μέγιστο ύψος πτώσης 1500mm Ηλικιακή ομάδα: 3+ ετών Τα κυρίως στοιχεία που αποτελούν την κούνια είναι κυρίως από ξύλο με ελάσματα, σφυρηλατημένο και εμποτισμένο με πίεση. Χρωματισμός με αδιάβροχα βερνίκια. Κολώνες: Οι ξύλινες κάθετες κολώνες σε σχήµα Λ θα είναι κατασκευασµένες από ξυλεία διαστ. Περίπου 10χ10 cm ενώ η οριζόντια ξύλινη δοκός θα είναι κατασκευασµένη από ξυλείας διαστ.περίπου 10χ15εκ Η σύνδεση του σκελετού θα γίνεται µε µεταλλικές γαλβανισµένες λάµες Αλυσίδες: Οι αλυσίδες καθίσµατος περιπου 6 χιλ. θα είναι κατασκευασµένες από ενισχυµένο ατσάλι γαλβανισµένες. Στο πλησιέστερο σηµείο του καθίσµατος θα τοποθετούνται ανοξείδωτοι σύνδεσµοι για την ισχυρότερη σύνδεση καθίσµατος αλυσίδας. Μια αυτοκόλλητη ετικέτα στην πλαστική επένδυση της αλυσίδας θα καθιστά ευκολότερο από ποτέ να συγκεντρωθεί η αλυσίδα µε ασφάλεια και σωστά. Κάθισµα νηπίων: Ο Πυρήνας του καθίσµατος θα αποτελείται από ατσάλι το οποίο είναι επικαλυµµένο µε αφρό πολυουρεθάνης µε για την εξάλειψη τραυµατισµού από κρούση. Θα έχει ειδικό σχεδιασµό για την προστασία του παιδιού περιµετρικά για την συγκράτηση του µέσα στο κάθισµα. Επίσης το ένα από τα δύο καθίσµατα θα είναι ειδικά σχεδιασµένο για παιδιά µε ειδικές ανάγκες. Άλλα τµήµατα: Όλα τα µεταλλικά µέρη θα είναι γαλβανισµένα. Όλες οι βίδες στήριξης θα είναι ανοξείδωτες και θα καλύπτονται από πλαστικά προστατευτικά τα οποία θα παρέχουν ασφάλεια ενώ συγχρόνως θα αποτελούν διακοσμητικά στοιχεία. Ο εξοπλισμός θα διαθέτει βάσεις για πάκτωση εντός του εδάφους με μπετόν Ο σχεδιασμός και η παραγωγή των οργάνων θα πρέπει να είναι σύμφωνα με τη σειρά προτύπων ΕΝ 1176:2008 Ο εξοπλισμός θα διαθέτει εγγύηση καλής λειτουργίας 10 ετών εφόσον τηρούνται οι οδηγίες του κατασκευαστή για την τοποθέτηση την χρήση και την συντήρηση του. Τιμή ενός τεμαχίου: Χίλια διακόσια πενήντα ευρώ ( ) 10

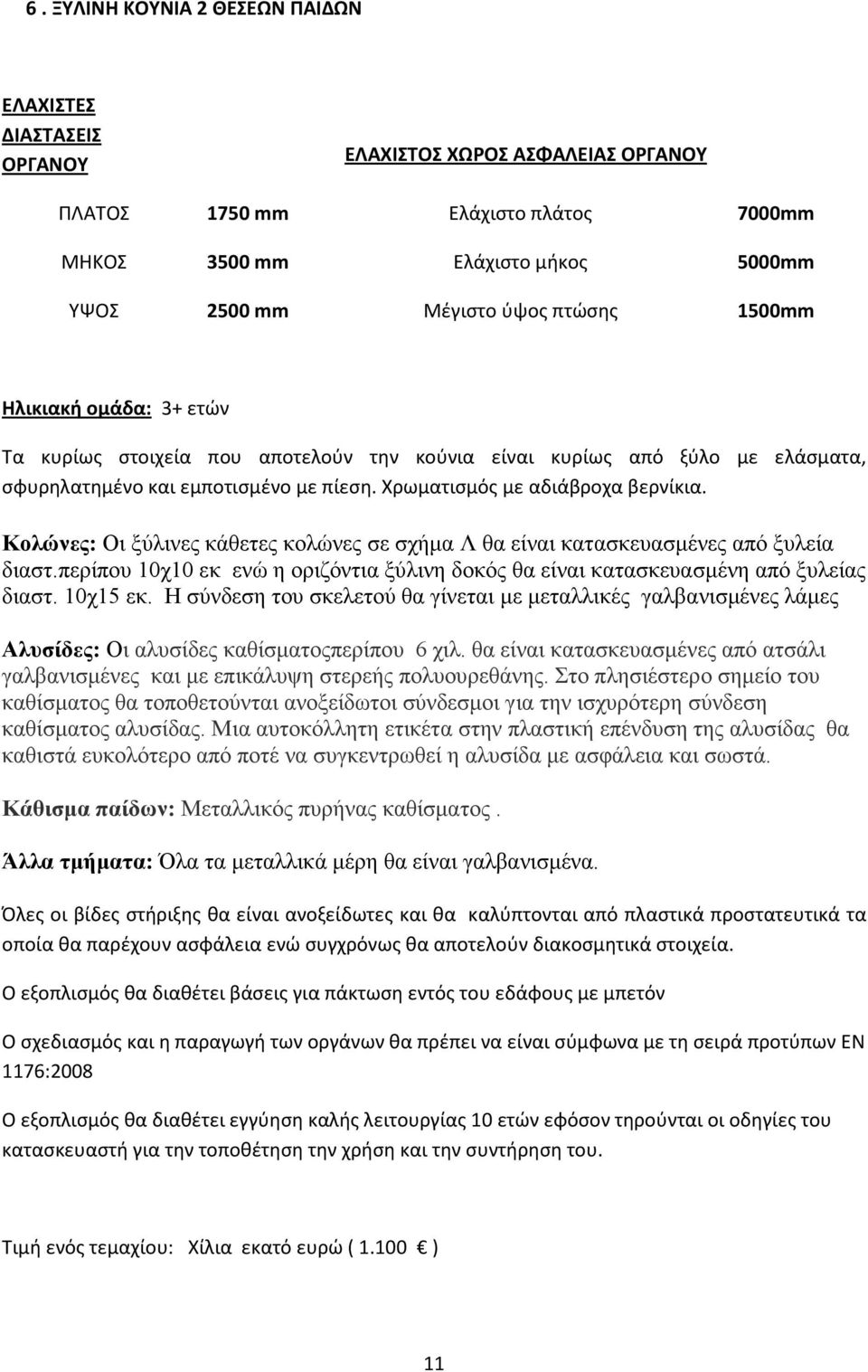

11 6. ΞΥΛΙΝΗ ΚΟΥΝΙΑ 2 ΘΕΣΕΩΝ ΠΑΙΔΩΝ ΕΛΑΧΙΣΤΕΣ ΔΙΑΣΤΑΣΕΙΣ ΟΡΓΑΝΟΥ ΕΛΑΧΙΣΤΟΣ ΧΩΡΟΣ ΑΣΦΑΛΕΙΑΣ ΟΡΓΑΝΟΥ ΠΛΑΤΟΣ 1750 mm Ελάχιστο πλάτος 7000mm ΜΗΚΟΣ 3500 mm Ελάχιστο μήκος 5000mm ΥΨΟΣ 2500 mm Μέγιστο ύψος πτώσης 1500mm Ηλικιακή ομάδα: 3+ ετών Τα κυρίως στοιχεία που αποτελούν την κούνια είναι κυρίως από ξύλο με ελάσματα, σφυρηλατημένο και εμποτισμένο με πίεση. Χρωματισμός με αδιάβροχα βερνίκια. Κολώνες: Οι ξύλινες κάθετες κολώνες σε σχήµα Λ θα είναι κατασκευασµένες από ξυλεία διαστ.περίπου 10χ10 εκ ενώ η οριζόντια ξύλινη δοκός θα είναι κατασκευασµένη από ξυλείας διαστ. 10χ15 εκ. Η σύνδεση του σκελετού θα γίνεται µε µεταλλικές γαλβανισµένες λάµες Αλυσίδες: Οι αλυσίδες καθίσµατοςπερίπου 6 χιλ. θα είναι κατασκευασµένες από ατσάλι γαλβανισµένες και µε επικάλυψη στερεής πολυουρεθάνης. Στο πλησιέστερο σηµείο του καθίσµατος θα τοποθετούνται ανοξείδωτοι σύνδεσµοι για την ισχυρότερη σύνδεση καθίσµατος αλυσίδας. Μια αυτοκόλλητη ετικέτα στην πλαστική επένδυση της αλυσίδας θα καθιστά ευκολότερο από ποτέ να συγκεντρωθεί η αλυσίδα µε ασφάλεια και σωστά. Κάθισµα παίδων: Μεταλλικός πυρήνας καθίσµατος. Άλλα τµήµατα: Όλα τα µεταλλικά µέρη θα είναι γαλβανισµένα. Όλες οι βίδες στήριξης θα είναι ανοξείδωτες και θα καλύπτονται από πλαστικά προστατευτικά τα οποία θα παρέχουν ασφάλεια ενώ συγχρόνως θα αποτελούν διακοσμητικά στοιχεία. Ο εξοπλισμός θα διαθέτει βάσεις για πάκτωση εντός του εδάφους με μπετόν Ο σχεδιασμός και η παραγωγή των οργάνων θα πρέπει να είναι σύμφωνα με τη σειρά προτύπων ΕΝ 1176:2008 Ο εξοπλισμός θα διαθέτει εγγύηση καλής λειτουργίας 10 ετών εφόσον τηρούνται οι οδηγίες του κατασκευαστή για την τοποθέτηση την χρήση και την συντήρηση του. Τιμή ενός τεμαχίου: Χίλια εκατό ευρώ ( ) 11

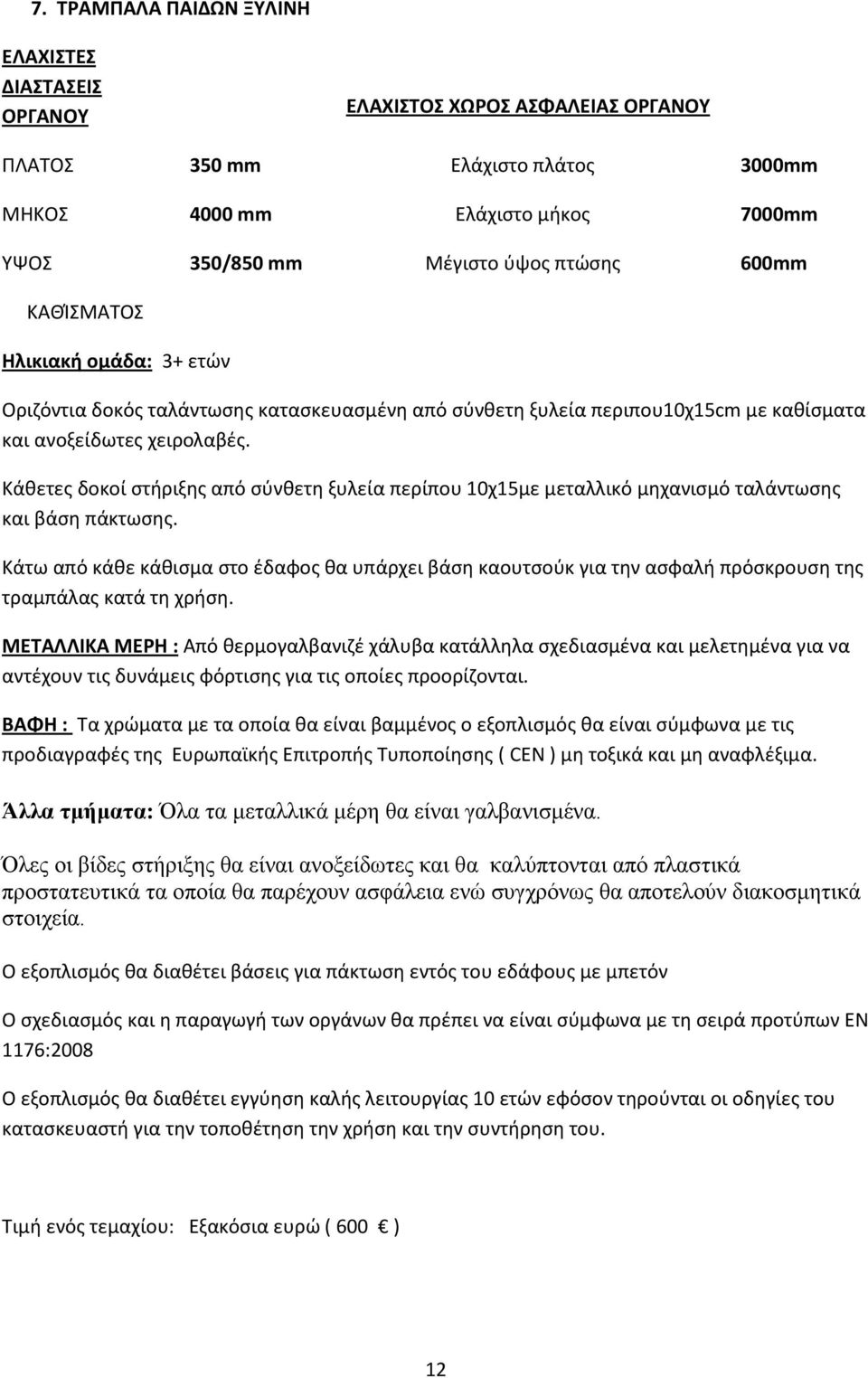

12 7. ΤΡΑΜΠΑΛΑ ΠΑΙΔΩΝ ΞΥΛΙΝΗ ΕΛΑΧΙΣΤΕΣ ΔΙΑΣΤΑΣΕΙΣ ΟΡΓΑΝΟΥ ΕΛΑΧΙΣΤΟΣ ΧΩΡΟΣ ΑΣΦΑΛΕΙΑΣ ΟΡΓΑΝΟΥ ΠΛΑΤΟΣ 350 mm Ελάχιστο πλάτος 3000mm ΜΗΚΟΣ 4000 mm Ελάχιστο μήκος 7000mm ΥΨΟΣ 350/850 mm Μέγιστο ύψος πτώσης 600mm ΚΑΘΊΣΜΑΤΟΣ Ηλικιακή ομάδα: 3+ ετών Οριζόντια δοκός ταλάντωσης κατασκευασμένη από σύνθετη ξυλεία περιπου10χ15cm με καθίσματα και ανοξείδωτες χειρολαβές. Κάθετες δοκοί στήριξης από σύνθετη ξυλεία περίπου 10χ15με μεταλλικό μηχανισμό ταλάντωσης και βάση πάκτωσης. Κάτω από κάθε κάθισμα στο έδαφος θα υπάρχει βάση καουτσούκ για την ασφαλή πρόσκρουση της τραμπάλας κατά τη χρήση. ΜΕΤΑΛΛΙΚΑ ΜΕΡΗ : Από θερμογαλβανιζέ χάλυβα κατάλληλα σχεδιασμένα και μελετημένα για να αντέχουν τις δυνάμεις φόρτισης για τις οποίες προορίζονται. ΒΑΦΗ : Τα χρώματα με τα οποία θα είναι βαμμένος ο εξοπλισμός θα είναι σύμφωνα με τις προδιαγραφές της Ευρωπαϊκής Επιτροπής Τυποποίησης ( CEN ) μη τοξικά και μη αναφλέξιμα. Άλλα τµήµατα: Όλα τα µεταλλικά µέρη θα είναι γαλβανισµένα. Όλες οι βίδες στήριξης θα είναι ανοξείδωτες και θα καλύπτονται από πλαστικά προστατευτικά τα οποία θα παρέχουν ασφάλεια ενώ συγχρόνως θα αποτελούν διακοσµητικά στοιχεία. Ο εξοπλισμός θα διαθέτει βάσεις για πάκτωση εντός του εδάφους με μπετόν Ο σχεδιασμός και η παραγωγή των οργάνων θα πρέπει να είναι σύμφωνα με τη σειρά προτύπων ΕΝ 1176:2008 Ο εξοπλισμός θα διαθέτει εγγύηση καλής λειτουργίας 10 ετών εφόσον τηρούνται οι οδηγίες του κατασκευαστή για την τοποθέτηση την χρήση και την συντήρηση του. Τιμή ενός τεμαχίου: Εξακόσια ευρώ ( 600 ) 12

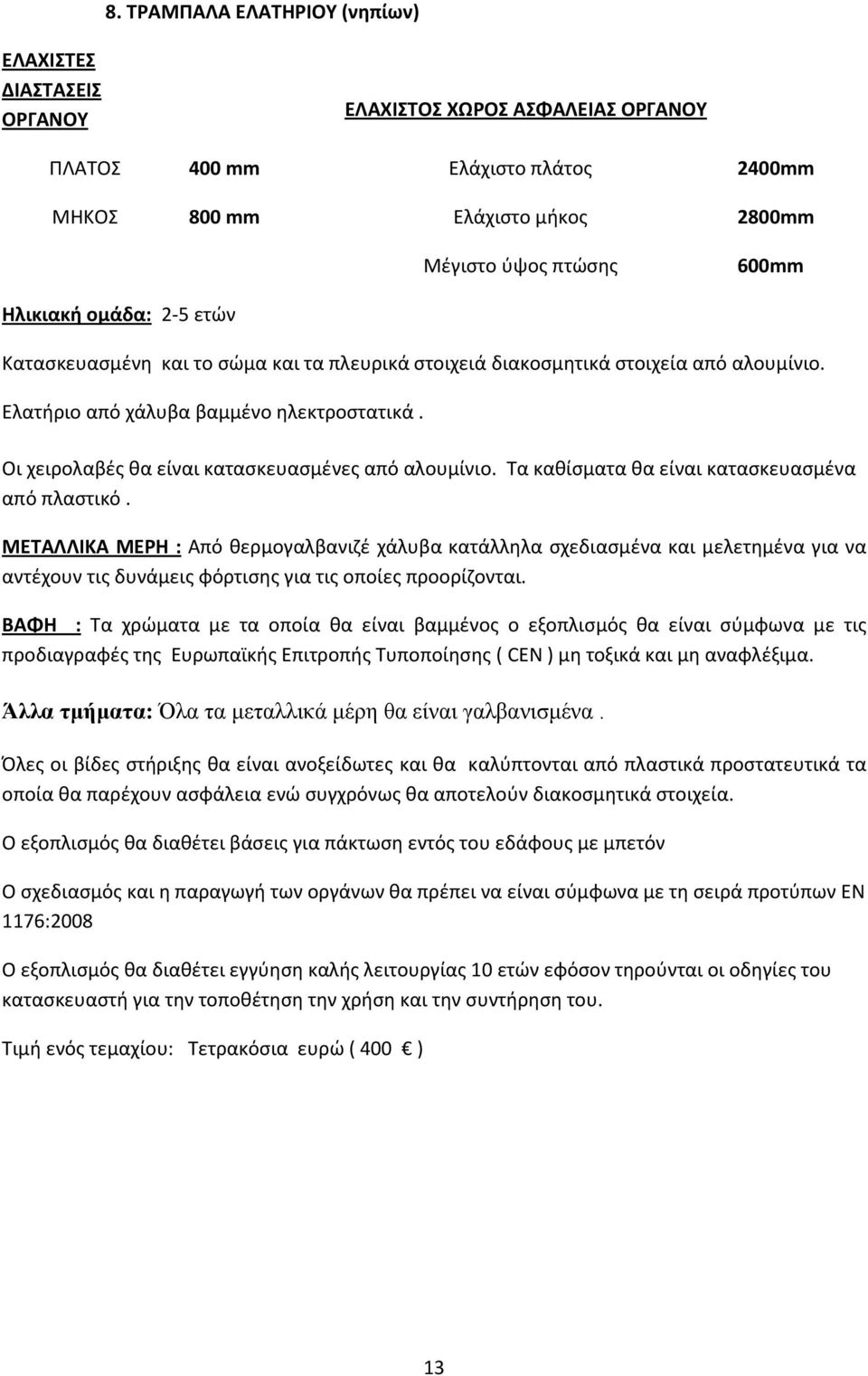

13 8. ΤΡΑΜΠΑΛΑ ΕΛΑΤΗΡΙΟΥ (νηπίων) ΕΛΑΧΙΣΤΕΣ ΔΙΑΣΤΑΣΕΙΣ ΟΡΓΑΝΟΥ ΕΛΑΧΙΣΤΟΣ ΧΩΡΟΣ ΑΣΦΑΛΕΙΑΣ ΟΡΓΑΝΟΥ ΠΛΑΤΟΣ 400 mm Ελάχιστο πλάτος 2400mm ΜΗΚΟΣ 800 mm Ελάχιστο μήκος 2800mm Μέγιστο ύψος πτώσης 600mm Ηλικιακή ομάδα: 2-5 ετών Κατασκευασμένη και το σώμα και τα πλευρικά στοιχειά διακοσμητικά στοιχεία από αλουμίνιο. Ελατήριο από χάλυβα βαμμένο ηλεκτροστατικά. Οι χειρολαβές θα είναι κατασκευασμένες από αλουμίνιο. Τα καθίσματα θα είναι κατασκευασμένα από πλαστικό. ΜΕΤΑΛΛΙΚΑ ΜΕΡΗ : Από θερμογαλβανιζέ χάλυβα κατάλληλα σχεδιασμένα και μελετημένα για να αντέχουν τις δυνάμεις φόρτισης για τις οποίες προορίζονται. ΒΑΦΗ : Τα χρώματα με τα οποία θα είναι βαμμένος ο εξοπλισμός θα είναι σύμφωνα με τις προδιαγραφές της Ευρωπαϊκής Επιτροπής Τυποποίησης ( CEN ) μη τοξικά και μη αναφλέξιμα. Άλλα τµήµατα: Όλα τα µεταλλικά µέρη θα είναι γαλβανισµένα. Όλες οι βίδες στήριξης θα είναι ανοξείδωτες και θα καλύπτονται από πλαστικά προστατευτικά τα οποία θα παρέχουν ασφάλεια ενώ συγχρόνως θα αποτελούν διακοσμητικά στοιχεία. Ο εξοπλισμός θα διαθέτει βάσεις για πάκτωση εντός του εδάφους με μπετόν Ο σχεδιασμός και η παραγωγή των οργάνων θα πρέπει να είναι σύμφωνα με τη σειρά προτύπων ΕΝ 1176:2008 Ο εξοπλισμός θα διαθέτει εγγύηση καλής λειτουργίας 10 ετών εφόσον τηρούνται οι οδηγίες του κατασκευαστή για την τοποθέτηση την χρήση και την συντήρηση του. Τιμή ενός τεμαχίου: Τετρακόσια ευρώ ( 400 ) 13

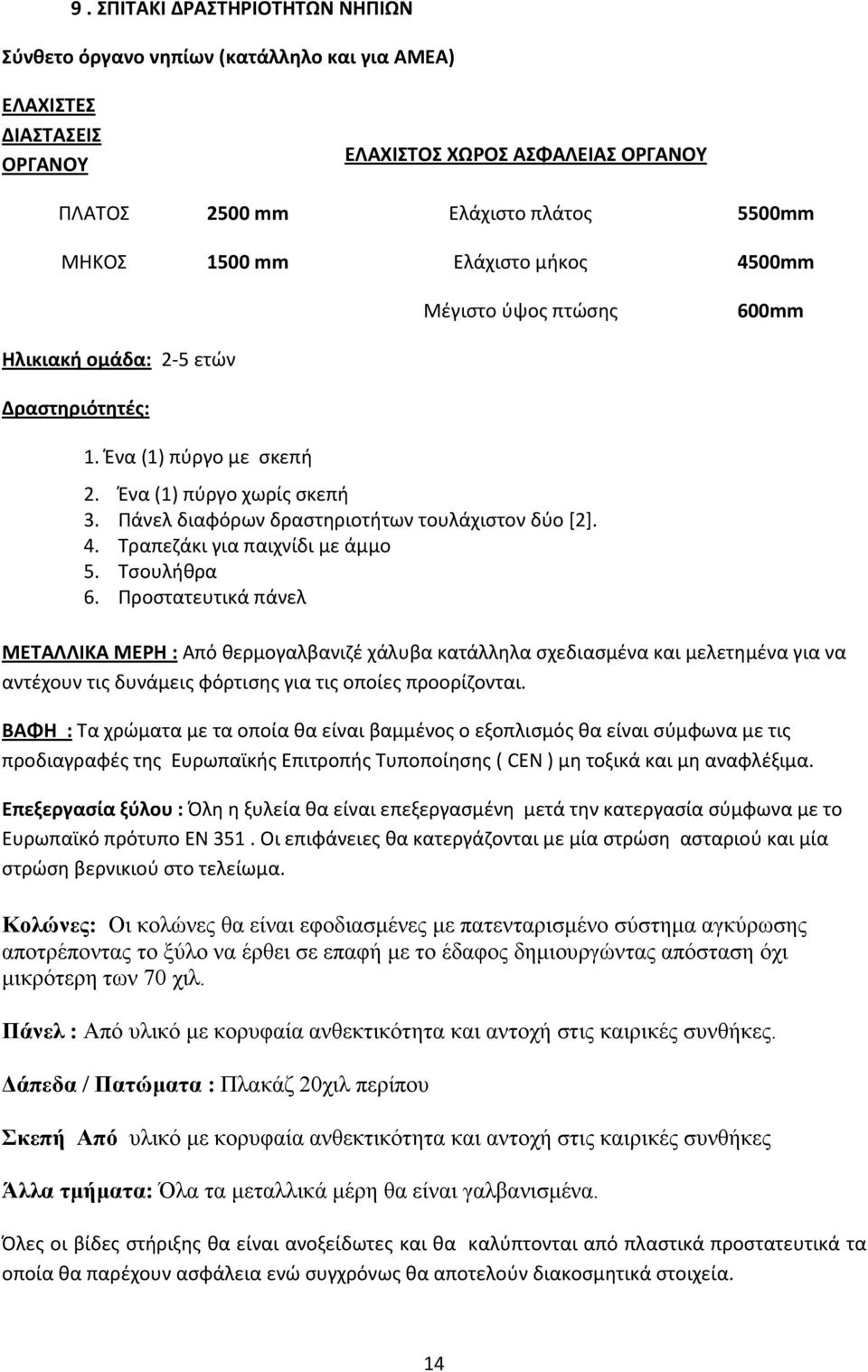

14 9. ΣΠΙΤΑΚΙ ΔΡΑΣΤΗΡΙΟΤΗΤΩΝ ΝΗΠΙΩΝ Σύνθετο όργανο νηπίων (κατάλληλο και για ΑΜΕΑ) ΕΛΑΧΙΣΤΕΣ ΔΙΑΣΤΑΣΕΙΣ ΟΡΓΑΝΟΥ ΕΛΑΧΙΣΤΟΣ ΧΩΡΟΣ ΑΣΦΑΛΕΙΑΣ ΟΡΓΑΝΟΥ ΠΛΑΤΟΣ 2500 mm Ελάχιστο πλάτος 5500mm ΜΗΚΟΣ 1500 mm Ελάχιστο μήκος 4500mm Μέγιστο ύψος πτώσης 600mm Ηλικιακή ομάδα: 2-5 ετών Δραστηριότητές: 1. Ένα (1) πύργο με σκεπή 2. Ένα (1) πύργο χωρίς σκεπή 3. Πάνελ διαφόρων δραστηριοτήτων τουλάχιστον δύο [2]. 4. Τραπεζάκι για παιχνίδι με άμμο 5. Τσουλήθρα 6. Προστατευτικά πάνελ ΜΕΤΑΛΛΙΚΑ ΜΕΡΗ : Από θερμογαλβανιζέ χάλυβα κατάλληλα σχεδιασμένα και μελετημένα για να αντέχουν τις δυνάμεις φόρτισης για τις οποίες προορίζονται. ΒΑΦΗ : Τα χρώματα με τα οποία θα είναι βαμμένος ο εξοπλισμός θα είναι σύμφωνα με τις προδιαγραφές της Ευρωπαϊκής Επιτροπής Τυποποίησης ( CEN ) μη τοξικά και μη αναφλέξιμα. Επεξεργασία ξύλου : Όλη η ξυλεία θα είναι επεξεργασμένη μετά την κατεργασία σύμφωνα με το Ευρωπαϊκό πρότυπο ΕΝ 351. Οι επιφάνειες θα κατεργάζονται με μία στρώση ασταριού και μία στρώση βερνικιού στο τελείωμα. Κολώνες: Οι κολώνες θα είναι εφοδιασµένες µε πατενταρισµένο σύστηµα αγκύρωσης αποτρέποντας το ξύλο να έρθει σε επαφή µε το έδαφος δηµιουργώντας απόσταση όχι µικρότερη των 70 χιλ. Πάνελ : Από υλικό µε κορυφαία ανθεκτικότητα και αντοχή στις καιρικές συνθήκες. άπεδα / Πατώµατα : Πλακάζ 20χιλ περίπου Σκεπή Από υλικό µε κορυφαία ανθεκτικότητα και αντοχή στις καιρικές συνθήκες Άλλα τµήµατα: Όλα τα µεταλλικά µέρη θα είναι γαλβανισµένα. Όλες οι βίδες στήριξης θα είναι ανοξείδωτες και θα καλύπτονται από πλαστικά προστατευτικά τα οποία θα παρέχουν ασφάλεια ενώ συγχρόνως θα αποτελούν διακοσμητικά στοιχεία. 14

15 Ο εξοπλισμός θα διαθέτει βάσεις για πάκτωση εντός του εδάφους με μπετόν Ο σχεδιασμός και η παραγωγή των οργάνων θα πρέπει να είναι σύμφωνα με τη σειρά προτύπων ΕΝ 1176:2008 Ο εξοπλισμός θα διαθέτει εγγύηση καλής λειτουργίας 10 ετών εφόσον τηρούνται οι οδηγίες του κατασκευαστή για την τοποθέτηση την χρήση και την συντήρηση του. Τιμή ενός τεμαχίου: Δύο χιλιάδες πεντακόσια ευρώ ( ) 10. ΤΟΥΝΕΛ ΝΗΠΙΩΝ ΕΛΑΧΙΣΤΕΣ ΔΙΑΣΤΑΣΕΙΣ ΟΡΓΑΝΟΥ ΕΛΑΧΙΣΤΟΣ ΧΩΡΟΣ ΑΣΦΑΛΕΙΑΣ ΟΡΓΑΝΟΥ ΠΛΑΤΟΣ 100 mm Ελάχιστο πλάτος 300mm ΜΗΚΟΣ 200mm Ελάχιστο μήκος 400mm Ηλικιακή ομάδα: κάτω των 2ετών Μέγιστο ύψος πτώσης Κατασκευασμένο από πολυεθυλένιο διαμέτρου περίπου 80cm και διακοσμητικά πάνελ. Ο σχεδιασμός και η παραγωγή των οργάνων θα πρέπει να είναι σύμφωνα με τη σειρά προτύπων ΕΝ 1176:2008 Ο εξοπλισμός θα διαθέτει εγγύηση καλής λειτουργίας 10 ετών εφόσον τηρούνται οι οδηγίες του κατασκευαστή για την τοποθέτηση την χρήση και την συντήρηση του. Τιμή ενός τεμαχίου: Χίλια εκατόν πενήντα ευρώ ( ) 11. ΔΑΠΕΔO ΑΣΦΑΛΕΙΑΣ Υλικό: Παρασκευάζεται από ρινίσματα ανακυκλωμένου καουτσούκ και κόλλα πολυουρεθάνης 2 συστατικών. Στο κάτω μέρος του δαπέδου υπάρχουν αυλακώσεις για την σταθερή τοποθέτηση και σωστή αποστράγγιση των υδάτων. Στις πλευρές των πλακιδίων υπάρχουν εργοστασιακές οπές για την εισαγωγή των πλαστικών πείρων σύνδεσης των πλακιδίων. Διαστάσεις: Oι διαστάσεις επιφανείας πλακιδίων δαπέδου θα είναι maximum 1μχ0,5μ με πάχος ικανό να απορροφίσει κρούση από πτώση ύψους 1,70μ. Ο τάπητας θα ελεγχθεί από αρμόδιο φορέα ελέγχου πιστοποίησης μετά την τοποθέτηση του, ότι ικανοποιεί την συγκεκριμένη απαίτηση. Προστασία πτώσης: Το δάπεδο με πάχος μεγαλύτερο των 40χιλ θα πρέπει να καλύπτει ύψος πτώσης 170εκ. 15

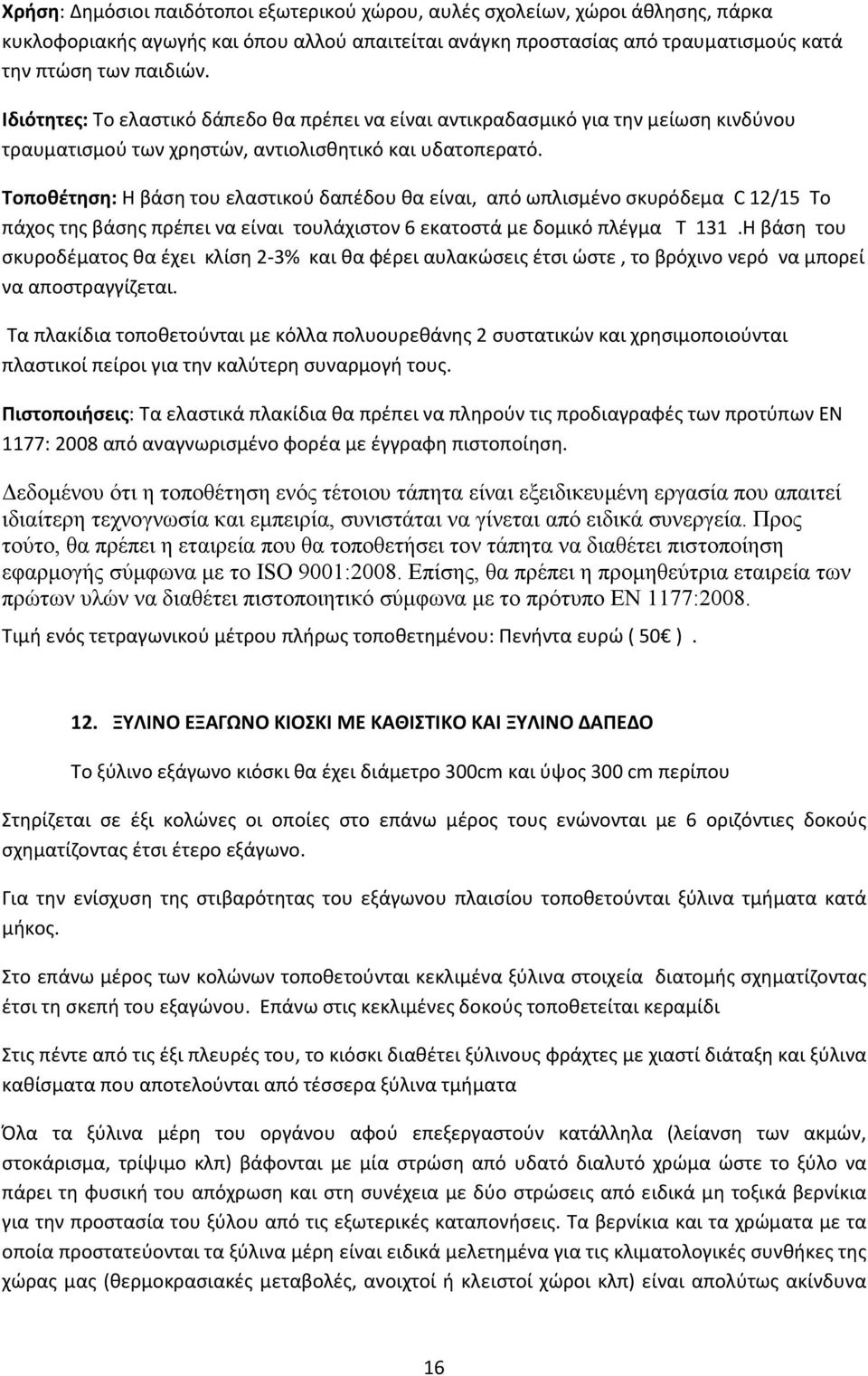

16 Χρήση: Δημόσιοι παιδότοποι εξωτερικού χώρου, αυλές σχολείων, χώροι άθλησης, πάρκα κυκλοφοριακής αγωγής και όπου αλλού απαιτείται ανάγκη προστασίας από τραυματισμούς κατά την πτώση των παιδιών. Ιδιότητες: Το ελαστικό δάπεδο θα πρέπει να είναι αντικραδασμικό για την μείωση κινδύνου τραυματισμού των χρηστών, αντιολισθητικό και υδατοπερατό. Τοποθέτηση: Η βάση του ελαστικού δαπέδου θα είναι, από ωπλισμένο σκυρόδεμα C 12/15 Το πάχος της βάσης πρέπει να είναι τουλάχιστον 6 εκατοστά με δομικό πλέγμα Τ 131.Η βάση του σκυροδέματος θα έχει κλίση 2-3% και θα φέρει αυλακώσεις έτσι ώστε, το βρόχινο νερό να μπορεί να αποστραγγίζεται. Τα πλακίδια τοποθετούνται με κόλλα πολυουρεθάνης 2 συστατικών και χρησιμοποιούνται πλαστικοί πείροι για την καλύτερη συναρμογή τους. Πιστοποιήσεις: Τα ελαστικά πλακίδια θα πρέπει να πληρούν τις προδιαγραφές των προτύπων ΕΝ 1177: 2008 από αναγνωρισμένο φορέα με έγγραφη πιστοποίηση. εδοµένου ότι η τοποθέτηση ενός τέτοιου τάπητα είναι εξειδικευµένη εργασία που απαιτεί ιδιαίτερη τεχνογνωσία και εµπειρία, συνιστάται να γίνεται από ειδικά συνεργεία. Προς τούτο, θα πρέπει η εταιρεία που θα τοποθετήσει τον τάπητα να διαθέτει πιστοποίηση εφαρµογής σύµφωνα µε το ISO 9001:2008. Επίσης, θα πρέπει η προµηθεύτρια εταιρεία των πρώτων υλών να διαθέτει πιστοποιητικό σύµφωνα µε το πρότυπο ΕΝ 1177:2008. Τιμή ενός τετραγωνικού μέτρου πλήρως τοποθετημένου: Πενήντα ευρώ ( 50 ). 12. ΞΥΛΙΝΟ ΕΞΑΓΩΝΟ ΚΙΟΣΚΙ ΜΕ ΚΑΘΙΣΤΙΚΟ ΚΑΙ ΞΥΛΙΝΟ ΔΑΠΕΔΟ Το ξύλινο εξάγωνο κιόσκι θα έχει διάμετρο 300cm και ύψος 300 cm περίπου Στηρίζεται σε έξι κολώνες οι οποίες στο επάνω μέρος τους ενώνονται με 6 οριζόντιες δοκούς σχηματίζοντας έτσι έτερο εξάγωνο. Για την ενίσχυση της στιβαρότητας του εξάγωνου πλαισίου τοποθετούνται ξύλινα τμήματα κατά μήκος. Στο επάνω μέρος των κολώνων τοποθετούνται κεκλιμένα ξύλινα στοιχεία διατομής σχηματίζοντας έτσι τη σκεπή του εξαγώνου. Επάνω στις κεκλιμένες δοκούς τοποθετείται κεραμίδι Στις πέντε από τις έξι πλευρές του, το κιόσκι διαθέτει ξύλινους φράχτες με χιαστί διάταξη και ξύλινα καθίσματα που αποτελούνται από τέσσερα ξύλινα τμήματα Όλα τα ξύλινα μέρη του οργάνου αφού επεξεργαστούν κατάλληλα (λείανση των ακμών, στοκάρισμα, τρίψιμο κλπ) βάφονται με μία στρώση από υδατό διαλυτό χρώμα ώστε το ξύλο να πάρει τη φυσική του απόχρωση και στη συνέχεια με δύο στρώσεις από ειδικά μη τοξικά βερνίκια για την προστασία του ξύλου από τις εξωτερικές καταπονήσεις. Τα βερνίκια και τα χρώματα με τα οποία προστατεύονται τα ξύλινα μέρη είναι ειδικά μελετημένα για τις κλιματολογικές συνθήκες της χώρας μας (θερμοκρασιακές μεταβολές, ανοιχτοί ή κλειστοί χώροι κλπ) είναι απολύτως ακίνδυνα 16

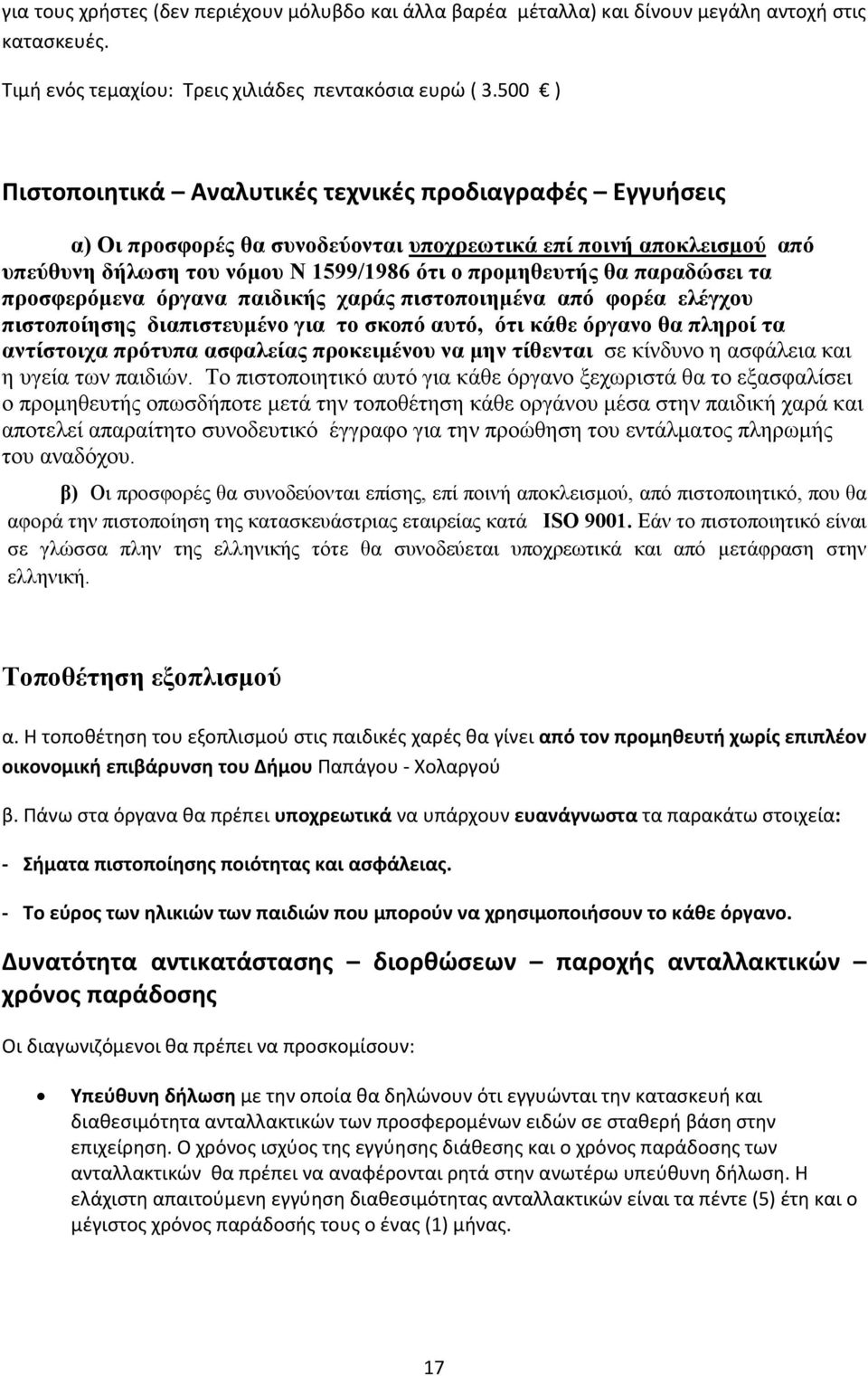

17 για τους χρήστες (δεν περιέχουν μόλυβδο και άλλα βαρέα μέταλλα) και δίνουν μεγάλη αντοχή στις κατασκευές. Τιμή ενός τεμαχίου: Τρεις χιλιάδες πεντακόσια ευρώ ( ) Πιστοποιητικά Αναλυτικές τεχνικές προδιαγραφές Εγγυήσεις α) Οι προσφορές θα συνοδεύονται υποχρεωτικά επί ποινή αποκλεισµού από υπεύθυνη δήλωση του νόµου Ν 1599/1986 ότι ο προµηθευτής θα παραδώσει τα προσφερόµενα όργανα παιδικής χαράς πιστοποιηµένα από φορέα ελέγχου πιστοποίησης διαπιστευµένο για το σκοπό αυτό, ότι κάθε όργανο θα πληροί τα αντίστοιχα πρότυπα ασφαλείας προκειµένου να µην τίθενται σε κίνδυνο η ασφάλεια και η υγεία των παιδιών. Το πιστοποιητικό αυτό για κάθε όργανο ξεχωριστά θα το εξασφαλίσει ο προµηθευτής οπωσδήποτε µετά την τοποθέτηση κάθε οργάνου µέσα στην παιδική χαρά και αποτελεί απαραίτητο συνοδευτικό έγγραφο για την προώθηση του εντάλµατος πληρωµής του αναδόχου. β) Οι προσφορές θα συνοδεύονται επίσης, επί ποινή αποκλεισµού, από πιστοποιητικό, που θα αφορά την πιστοποίηση της κατασκευάστριας εταιρείας κατά ISO Εάν το πιστοποιητικό είναι σε γλώσσα πλην της ελληνικής τότε θα συνοδεύεται υποχρεωτικά και από µετάφραση στην ελληνική. Τοποθέτηση εξοπλισµού α. Η τοποθέτηση του εξοπλισμού στις παιδικές χαρές θα γίνει από τον προμηθευτή χωρίς επιπλέον οικονομική επιβάρυνση του Δήμου Παπάγου - Χολαργού β. Πάνω στα όργανα θα πρέπει υποχρεωτικά να υπάρχουν ευανάγνωστα τα παρακάτω στοιχεία: - Σήματα πιστοποίησης ποιότητας και ασφάλειας. - Το εύρος των ηλικιών των παιδιών που μπορούν να χρησιμοποιήσουν το κάθε όργανο. Δυνατότητα αντικατάστασης διορθώσεων παροχής ανταλλακτικών χρόνος παράδοσης Οι διαγωνιζόμενοι θα πρέπει να προσκομίσουν: Υπεύθυνη δήλωση με την οποία θα δηλώνουν ότι εγγυώνται την κατασκευή και διαθεσιμότητα ανταλλακτικών των προσφερομένων ειδών σε σταθερή βάση στην επιχείρηση. Ο χρόνος ισχύος της εγγύησης διάθεσης και ο χρόνος παράδοσης των ανταλλακτικών θα πρέπει να αναφέρονται ρητά στην ανωτέρω υπεύθυνη δήλωση. Η ελάχιστη απαιτούμενη εγγύηση διαθεσιμότητας ανταλλακτικών είναι τα πέντε (5) έτη και ο μέγιστος χρόνος παράδοσής τους ο ένας (1) μήνας. 17

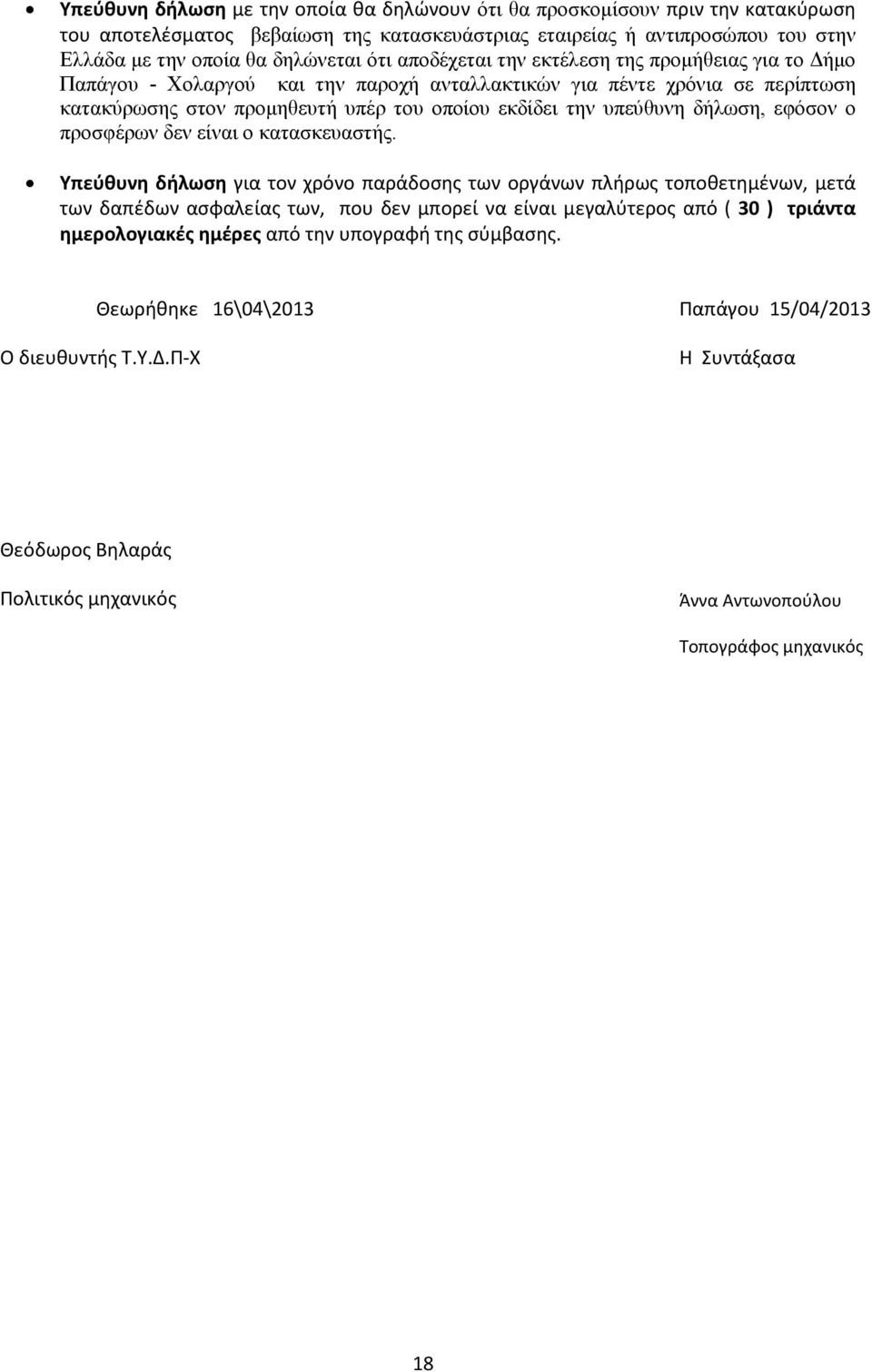

18 Υπεύθυνη δήλωση με την οποία θα δηλώνουν ότι θα προσκοµίσουν πριν την κατακύρωση του αποτελέσματος βεβαίωση της κατασκευάστριας εταιρείας ή αντιπροσώπου του στην Ελλάδα µε την οποία θα δηλώνεται ότι αποδέχεται την εκτέλεση της προµήθειας για το ήµο Παπάγου - Χολαργού και την παροχή ανταλλακτικών για πέντε χρόνια σε περίπτωση κατακύρωσης στον προµηθευτή υπέρ του οποίου εκδίδει την υπεύθυνη δήλωση, εφόσον ο προσφέρων δεν είναι ο κατασκευαστής. Υπεύθυνη δήλωση για τον χρόνο παράδοσης των οργάνων πλήρως τοποθετημένων, μετά των δαπέδων ασφαλείας των, που δεν μπορεί να είναι μεγαλύτερος από ( 30 ) τριάντα ημερολογιακές ημέρες από την υπογραφή της σύμβασης. Θεωρήθηκε 16\04\2013 Παπάγου 15/04/2013 Ο διευθυντής Τ.Υ.Δ.Π-Χ Η Συντάξασα Θεόδωρος Βηλαράς Πολιτικός μηχανικός Άννα Αντωνοπούλου Τοπογράφος μηχανικός 18

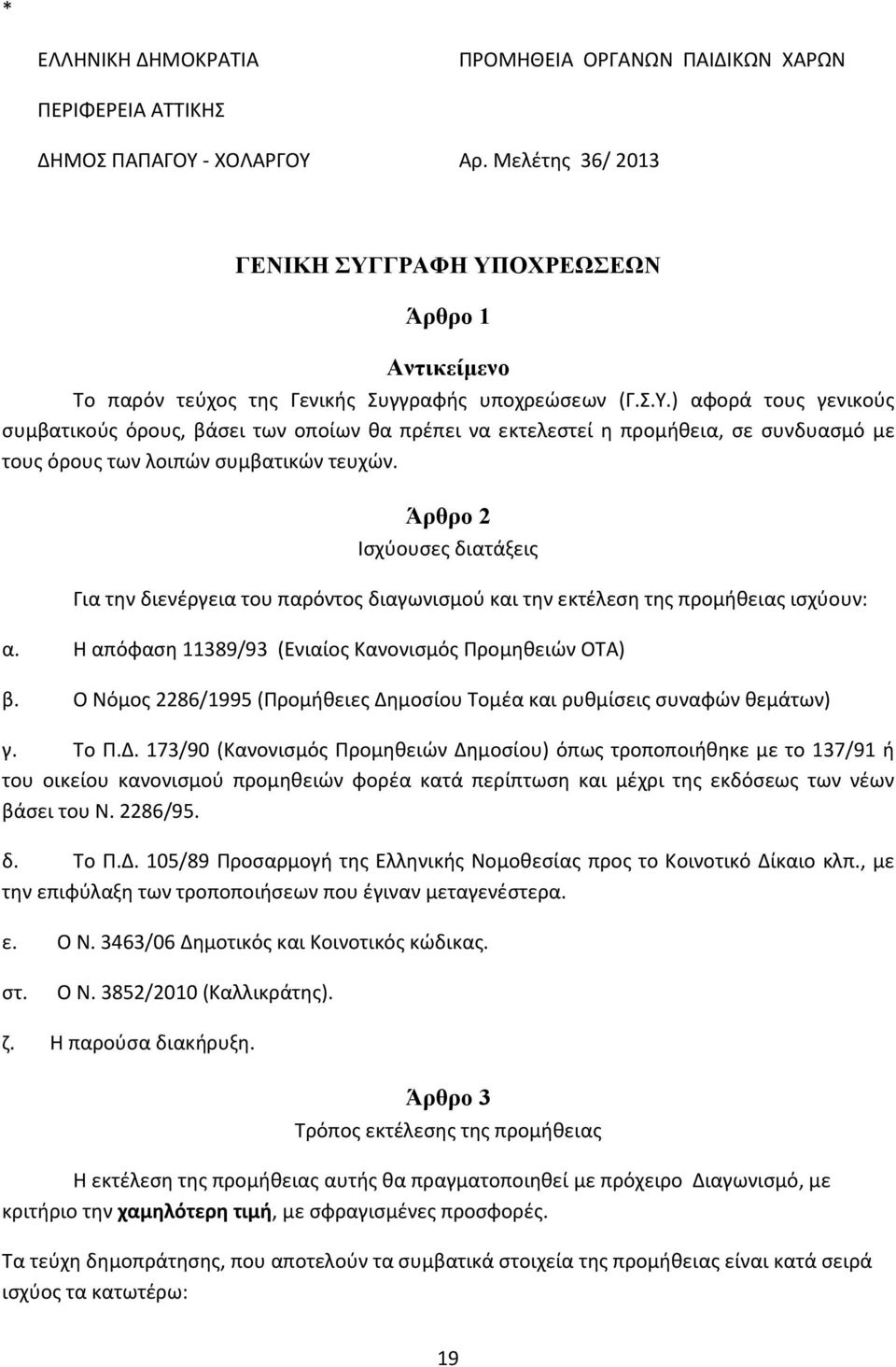

19 * ΕΛΛΗΝΙΚΗ ΔΗΜΟΚΡΑΤΙΑ ΠΡΟΜΗΘΕΙΑ ΟΡΓΑΝΩΝ ΠΑΙΔΙΚΩΝ ΧΑΡΩΝ ΠΕΡΙΦΕΡΕΙΑ ΑΤΤΙΚΗΣ ΔΗΜΟΣ ΠΑΠΑΓΟΥ - ΧΟΛΑΡΓΟΥ Αρ. Μελέτης 36/ 2013 ΓΕΝΙΚΗ ΣΥΓΓΡΑΦΗ ΥΠΟΧΡΕΩΣΕΩΝ Άρθρο 1 Αντικείµενο Το παρόν τεύχος της Γενικής Συγγραφής υποχρεώσεων (Γ.Σ.Υ.) αφορά τους γενικούς συμβατικούς όρους, βάσει των οποίων θα πρέπει να εκτελεστεί η προμήθεια, σε συνδυασμό με τους όρους των λοιπών συμβατικών τευχών. Άρθρο 2 Ισχύουσες διατάξεις Για την διενέργεια του παρόντος διαγωνισμού και την εκτέλεση της προμήθειας ισχύουν: α. Η απόφαση 11389/93 (Ενιαίος Κανονισμός Προμηθειών ΟΤΑ) β. Ο Νόμος 2286/1995 (Προμήθειες Δημοσίου Τομέα και ρυθμίσεις συναφών θεμάτων) γ. Το Π.Δ. 173/90 (Κανονισμός Προμηθειών Δημοσίου) όπως τροποποιήθηκε με το 137/91 ή του οικείου κανονισμού προμηθειών φορέα κατά περίπτωση και μέχρι της εκδόσεως των νέων βάσει του Ν. 2286/95. δ. Το Π.Δ. 105/89 Προσαρμογή της Ελληνικής Νομοθεσίας προς το Κοινοτικό Δίκαιο κλπ., με την επιφύλαξη των τροποποιήσεων που έγιναν μεταγενέστερα. ε. Ο Ν. 3463/06 Δημοτικός και Κοινοτικός κώδικας. στ. Ο Ν. 3852/2010 (Καλλικράτης). ζ. Η παρούσα διακήρυξη. Άρθρο 3 Τρόπος εκτέλεσης της προμήθειας Η εκτέλεση της προμήθειας αυτής θα πραγματοποιηθεί με πρόχειρο Διαγωνισμό, με κριτήριο την χαμηλότερη τιμή, με σφραγισμένες προσφορές. Τα τεύχη δημοπράτησης, που αποτελούν τα συμβατικά στοιχεία της προμήθειας είναι κατά σειρά ισχύος τα κατωτέρω: 19

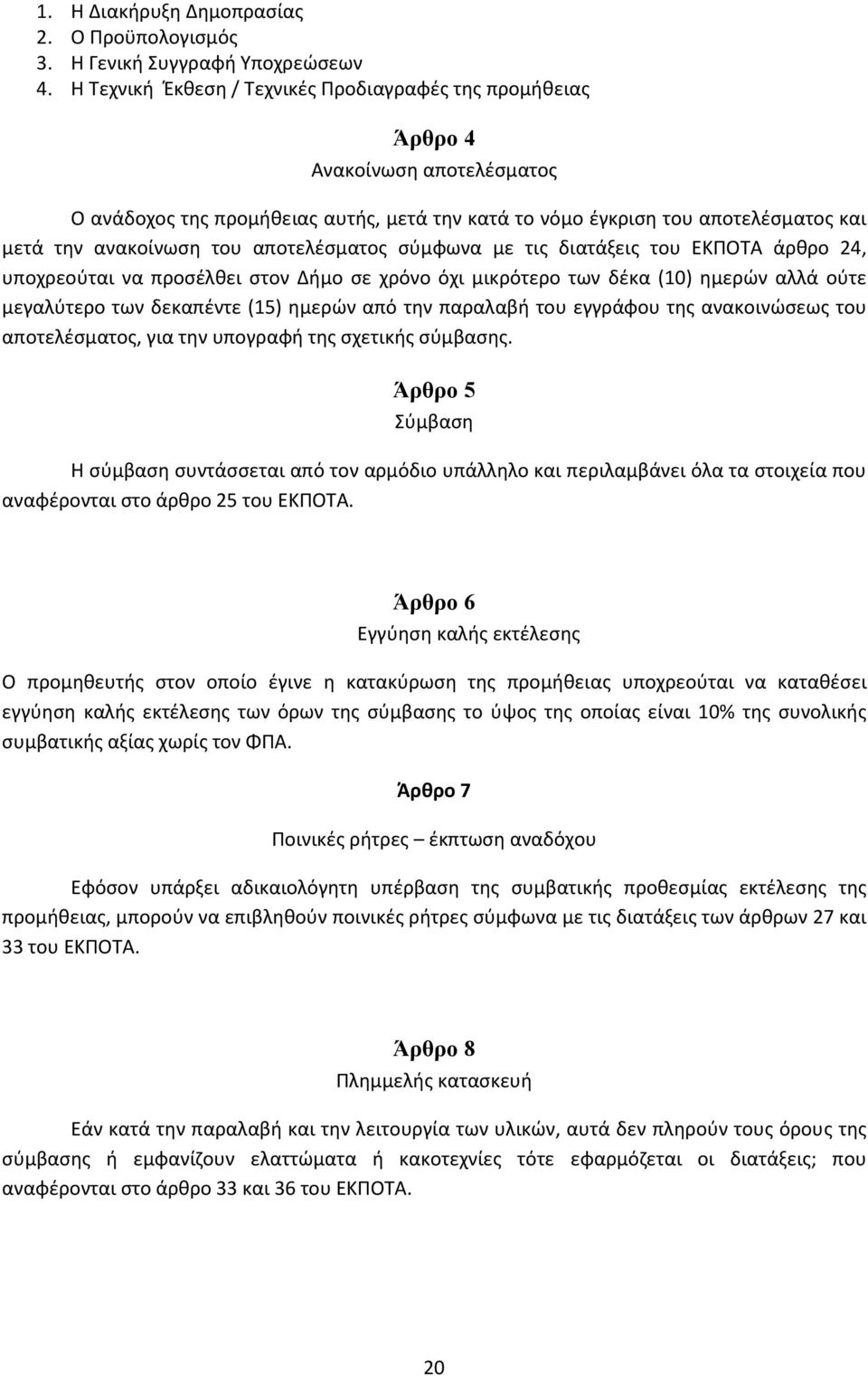

20 1. Η Διακήρυξη Δημοπρασίας 2. Ο Προϋπολογισμός 3. Η Γενική Συγγραφή Υποχρεώσεων 4. Η Τεχνική Έκθεση / Τεχνικές Προδιαγραφές της προμήθειας Άρθρο 4 Ανακοίνωση αποτελέσματος Ο ανάδοχος της προμήθειας αυτής, μετά την κατά το νόμο έγκριση του αποτελέσματος και μετά την ανακοίνωση του αποτελέσματος σύμφωνα με τις διατάξεις του ΕΚΠΟΤΑ άρθρο 24, υποχρεούται να προσέλθει στον Δήμο σε χρόνο όχι μικρότερο των δέκα (10) ημερών αλλά ούτε μεγαλύτερο των δεκαπέντε (15) ημερών από την παραλαβή του εγγράφου της ανακοινώσεως του αποτελέσματος, για την υπογραφή της σχετικής σύμβασης. Άρθρο 5 Σύμβαση Η σύμβαση συντάσσεται από τον αρμόδιο υπάλληλο και περιλαμβάνει όλα τα στοιχεία που αναφέρονται στο άρθρο 25 του ΕΚΠΟΤΑ. Άρθρο 6 Εγγύηση καλής εκτέλεσης Ο προμηθευτής στον οποίο έγινε η κατακύρωση της προμήθειας υποχρεούται να καταθέσει εγγύηση καλής εκτέλεσης των όρων της σύμβασης το ύψος της οποίας είναι 10% της συνολικής συμβατικής αξίας χωρίς τον ΦΠΑ. Άρθρο 7 Ποινικές ρήτρες έκπτωση αναδόχου Εφόσον υπάρξει αδικαιολόγητη υπέρβαση της συμβατικής προθεσμίας εκτέλεσης της προμήθειας, μπορούν να επιβληθούν ποινικές ρήτρες σύμφωνα με τις διατάξεις των άρθρων 27 και 33 του ΕΚΠΟΤΑ. Άρθρο 8 Πλημμελής κατασκευή Εάν κατά την παραλαβή και την λειτουργία των υλικών, αυτά δεν πληρούν τους όρους της σύμβασης ή εμφανίζουν ελαττώματα ή κακοτεχνίες τότε εφαρμόζεται οι διατάξεις; που αναφέρονται στο άρθρο 33 και 36 του ΕΚΠΟΤΑ. 20

21 Άρθρο 9 Φόροι τέλη κρατήσεις Ο ανάδοχος υπόκειται σε όλους τους βάσει των κειμένων διατάξεων φόρους, τέλη και κρατήσεις που θα ισχύουν κατά την ημέρα της διενέργειας του διαγωνισμού. Ο ΦΠΑ και τα έξοδα δημοσίευσης βαρύνουν τον Δήμο. Άρθρο 10 Παραλαβή υλικών Πληρωμή Η παραλαβή των υπό προμήθεια ειδών θα γίνει από επιτροπή παραλαβής που θα συγκροτείται κάθε φορά με απόφαση του Δημοτικού Συμβουλίου σύμφωνα με το άρθρο 28 του ΕΚΠΟΤΑ. Η παραλαβή πραγματοποιείται μέσα στον οριζόμενο από την σύμβαση χρόνο. Κατά τα λοιπά ισχύουν τα αναφερόμενα στη σύμβαση και στα άρθρα 28, 29 του ΕΚΠΟΤΑ. Άρθρο 11 Περιεχόμενα προσφορών Η κάθε προσφορά θα συνοδεύεται από πλήρη τεχνική περιγραφή, προσπέκτους και ότι είναι απαραίτητο για την αξιολόγηση των προσφορών. Τα προσφερόμενα υλικά πρέπει να είναι σύμφωνα με τις τεχνικές προδιαγραφές. Προτεινόμενες λύσεις που παρουσιάζουν αποκλίσεις ή υστέρηση σε σχέση με τις τεχνικές προδιαγραφές σε βασικούς μηχανισμούς ή λειτουργικά χαρακτηριστικά απορρίπτονται. Επίσης απορρίπτονται προσφορές με ασαφή ή ελλιπή τεχνικά στοιχεία. Η επιτροπή διαγωνισμού έχει τη δυνατότητα να ζητήσει τις απαιτούμενες διευκρινίσεις και την επίδειξη λειτουργίας του προσφερόμενου υλικού για την καλύτερη αξιολόγηση των προσφορών. Άρθρο 12 Αξιολόγηση προσφορών Για την επιλογή της καλύτερης προσφοράς γίνονται δεκτές μόνο οι προσφορές που έχουν κριθεί τεχνικά αποδεκτές και είναι σύμφωνες με τους λοιπούς όρους της Διακήρυξης. Παπάγου 15/04/2013 Θεωρήθηκε 16/04/2013 Η Συντάξασα Ο διευθυντής Τ.Υ.Δ.Π-Χ Θ. Βηλαράς Άννα Αντωνοπούλου Πολιτικός Μηχανικός Τοπογράφος Μηχανικός 21
