1 ΗΜΟΣ ΘΕΣΣΑΛΟΝΙΚΗΣ Μελέτη: Προµήθεια ειδων διακόσµου και φωταγώγησης οδών /ΝΣΗ ΗΛΕΚΤΡΟΛΟΓΙΚΟΥ ΚΑ: ΤΜΗΜΑ ΕΚΤΕΛΕΣΗΣ ΝΕΩΝ ΕΡΓΩΝ ιεύθυνση : Κλεάνθους Ταχ. Κώδικας : Πληροφορίες : Ι. Καλογερόπουλος Τηλέφωνο : Αριθ.Μελέτης : 11/2011 FAX : i.kalogeropoulos@thessaloniki.gr Προυπολογισµός: ,00 ΤΕΧΝΙΚΕΣ ΠΡΟ ΙΑΓΡΑΦΕΣ 1-2. Λυχνία διαφανή σφαιρική Ε14 (250V/5W), Ε14 (250V/15W) ιαφανής λαµπτήρας µε λυχνιολαβή Ε14.και ισχύος 5W Τάση λειτουργίας 230V Συµµόρφωση κατά CE. 3-7 Λυχνία διαφανή στρόγγυλη Ε27 διαφόρων χρωµάτων (230V/15W) Λαµπτήρας στρογγυλός σε διάφορα χρώµατα (κίτρινο, κόκκινο πράσινο, µπλέ, γαλακτούχο). Στεγανή λυχνιολαβή Ε27. Τάση λειτουργίας 230V/15W Φωτοσωλήνας διαφόρων χρωµάτων Συµπαγής εύκαµπτος διαφανής φωτοσωλήνας µε 36 λαµπτήρες ασφαλείας ανά µέτρο, µονοκάναλος, διαµέτρου 13mm, µε δυνατότητα να κόβεται σε επιθυµητό µήκος και µε καλώδιο παροχής από καουτσούκ µήκους 1,5 m. Ο φωτοσωλήνας θα διαθέτει ισοµερή κατανοµή φωτός, καθαρότητα και φωτεινότητα υλικού, δεν θα σπάει και δεν θα ξεβάφει. Τάση λειτουργίας στα 230V, λαµπτήρες 6,5V/70 ma, κατανάλωση 14W/m, στεγανότητα IP44 και µε τουλάχιστον ώρες συνεχούς λειτουργίας. Όρια θερµοκρασιών σωστής λειτουργίας από 20 ο C έως +60 ο C. Χρώµατα: κίτρινο, διαφανές, κόκκινο, µπλε και πράσινο Φωτοσωλήνας τύπου LED Συµπαγής εύκαµπτος διαφανής φωτοσωλήνας τύπου LED, ψυχρού φωτισµού, µονοκάναλος και διαµέτρου 13mm και µε καλώδιο παροχής από καουτσούκ µήκους 1,5 m. Ο φωτοσωλήνας θα διαθέτει ισοµερή κατανοµή φωτός, καθαρότητα και φωτεινότητα υλικού, δεν θα σπάει και δεν θα ξεβάφει. Τάση λειτουργίας στα 230V, µε κατανάλωση 2,4W/m, στεγανότητα IP44 και µε ώρες συνεχούς λειτουργίας. Όρια θερµοκρασιών σωστής λειτουργίας από 20 ο C έως +60 ο C. Χρώµα διαφανές και κόκκινο. 15,17. Φωτιστικά για χριστουγεννιάτικα δέντρα-μικρολαµπτήρες έντρων (Ψείρες) 10m ιαφανείς µικρολαµπτήρες δένδρων σε κορδόνι 10 µέτρων περίπου, εξωτερικού χώρου. Κορδόνι µε τουλάχιστον 100 λαµπτήρες, επεκτεινόµενο µε φις αρσενικό µπροστά, θηλυκό πίσω. Κατασκευασµένα µε διπλό νήµα, καλώδιο παροχής καουτσούκ H03RNF 0,50mm 2. Καλώδιο παροχής καοτσούκ µήκους 1,5 m τύπου H05RNF 2x 0.75 mm2 ιάρκεια ζωής τουλάχιστον ωρών συνεχούς λειτουργίας. Τάση λειτουργίας 230V. Σελ. 1

kalogeropoulos@thessaloniki.gr Προυπολογισµός: 58.200,00 ΤΕΧΝΙΚΕΣ ΠΡΟ ΙΑΓΡΑΦΕΣ 1-2. Λυχνία διαφανή σφαιρική Ε14 (250V/5W), Ε14 (250V/15W) ιαφανής λαµπτήρας µε λυχνιολαβή Ε14.

2 Χρώµα καλωδίου: άσπρο, µαύρο ή πράσινο.. 16,19. Φωτιστικά για χριστουγεννιάτικα δέντρα-μικρολαµπτήρες έντρων (Ψείρες) 10m (τύπου LED) Λευκοί ή πράσινοι µικρολαµπτήρες δένδρων τύπου LED σε κορδόνι 10 µέτρων περίπου από καουτσούκ τύπου H03RNF 0.5mm2.. Το σέτ θα αποτελείται από 100 λυχνίες LED 6mm, στεγανής κατασκευής και αντοχής στις καιρικές συνθήκες και κτυπήµατα. Θα διαθέτει καλώδιο παροχής µήκους 1,5 m, τύπου H05RNF 2x0.75 mm2 και θα υπάρχει δυνατότητα να ενωθούν µεταξύ τους.. ιάρκεια ζωής τουλάχιστον ωρών συνεχούς λειτουργίας. Τάση λειτουργίας 230V. Χρώµα καλωδίου: άσπρο.και πράσινο. 18. Φωτιστικά για χριστουγεννιάτικο διάκοσµο-μικρολαµπτήρες (Ψείρες) τύπου κουρτίνας Κόκκινοι µικρολαµπτήρες εξωτερικού χώρου διατεταγµένοι ανά 10cm σε κορδόνι (1) µέτρου περίπου. Τα κορδόνια των λαµπτήρων είναι διατεταγµένα ανά 10cm σε κοινό κορδόνι παροχής µήκους 3 µέτρων σχηµατίζοντας κουρτίνα λαµπτήρων διαστάσεων 3Χ1 m. Το κοινό κορδόνι παροχής θα έχει δυνατότητα επέκτασης µε φις αρσενικό µπροστά και θηλυκό πίσω. Κατασκευασµένα µε διπλό νήµα, καλώδιο παροχής καουτσούκ 0,50mm 2. ιάρκεια ζωής τουλάχιστον ωρών συνεχούς λειτουργίας. Τάση λειτουργίας 230V. Χρώµα καλωδίου: µαύρο ή πράσινο ετικά καλωδίων (cable ties) 10,15, 40 και 60cm Πλαστικοί συνδετήρες διαστάσεων 20, 40 και 60cm για δέσιµο και ανάρτηση καλωδίων. 24. Τερµατικό φωτοσωλήνα Πλαστικό κάλυµµα (τάπα) φωτοσωλήνα για στεγανοποίηση αυτού. 25. Ενδιάµεσο φις σύνδεσης φωτοσωλήνα-φωτοσωληνα διαµέτρου 13mm (καρφάκι µε θερµοσυστελλόµενο κάλυµµα). Πλαστικός σύνδεσµος φωτοσωλήνων διαµέτρου 13mm που θα φέρει από δύο µεταλλικά µακριά καρφάκια εκατέρωθεν για ηλεκτρική συνέχεια των φωτοσωλήνων, µαζί µε το θερµοσυστελλόµενο κάλυµµα της σύνδεσης για στεγανοποίηση. 26. Φίς σύνδεσης µε ρεύµα (για φωτοσωλήνα) Καλώδιο 2Χ1 mm2 τύπου H05RN-F µήκους µε κατάλληλο ρευµατοδότη για σύνδεση µε φωτοσωλήνα στο ένα άκρο και ρευµατολήπτη από καουτσούκ στο άλλο. Κατασκευασµένα βάση ευρωπαϊκών προδιαγραφών και θα διαθέτουν βεβαίωση συµµόρφωσης κατά CE και πιστοποιητικό ποιότητας της σειράς ISO Καλώδια 2x1.5 mm2, 3x1.5 mm2, 3x2.5 mm2. Καλώδια εύκαµπτα αντιστοίχων διατοµών τύπου H05VV-F Σελ. 2

. Το σέτ θα αποτελείται από 100 λυχνίες LED 6mm, στεγανής κατασκευής και αντοχής στις καιρικές συνθήκες και κτυπήµατα. Θα διαθέτει καλώδιο παροχής µήκους 1,5 m, τύπου H05RNF 2x0.

3 30-31 Καλώδια 1x1.5 mm2 και 1x2.5 mm2 ΝΥΑ. Καλώδια αντιστοίχων διατοµών τύπου HO7V-U Φλεξίµπλ 16 mm και 40mm Πλαστικός σωλήνας εύκαµπτος για όδευση καλωδίων αντιστοίχων διατοµών 34. Σωλήνας ηλεκτρολογικός Πλαστικός σωλήνας για ηλεκτρολογικές εγκαταστάσεις ευθύς, διαµέτρου Φ20 mm Τσέρκι µε διατοµή οπής Φ8 Μεταλλική ταινία πάχους 0,6 mm περίπου και πλάτους 2 cm, γαλβανισµένη ή ανωδιωµένη µε οπές Φ8 mm για την στήριξη επιστήλιων διακοσµητικών σε ιστούς 10 m. 36. Βίδες Μ6Χ70 mm ολόπασες για τσέρκι µε παξιµάδι Βίδες Μ6Χ70 mm µε το αντίστοιχο παξιµάδι για εφαρµογή στο τσέρκι Νο Ροδέλες Φ8 βαρέως τύπου Ροδέλες Φ8 βαρέως τύπου 38. Σφικτήρες συρµατοσχοίνου Σφικτήρες συρµατοσχοίνου Φ8 γαλβανισµένοι για την σύσφιγξη και ανάρτηση συρµατοσχοίνου 39. Συρµατόσχοινο 6 mm Συρµατόσχοινο γαλβανιζέ Φ6 mm τύπου 6X19 µε αντοχή θραύσης 2200 kg 40. Τεντωτήρας συρµατοσχοίνου Τεντωτήρας συρµατοσχοίνου γαλβανισµένος Φ8 για την τάνυση του συρµατόσχοινου Σύρµα γαλβανιζέ Σύρµατα γαλβανισµένα διατοµής Φ 2 mm και Φ 1 mm Ρευµατοδότες αρσενικοί, θηλυκοί Ρευµατοδότες αρσενικοί ή θηλυκοί από καουτσούκ για εξωτερική χρήση. 45. Σχοινί χοντρό Φ8 Σχοινί ιστιοπλοϊας Φ 8 mm 46. Βίδες Φ6Χ60 mm Κατσαβιδόβίδες Φ6Χ60 mm γαλβανισµένες σταυρωτές Στριφώνια Στριφώνια διαστάσεων Φ 8Χ80 mm, Φ10Χ100 mm και Φ12Χ100 mm γαλβανισµένα για εργασίες στερέωσης Βύσµατα Βύσµατα πλαστικά διατοµών Φ8 mm, Φ10 mm Φ12 mm και Φ 14 mm για εργασίες στερέωσης Σελ. 3

Τσέρκι µε διατοµή οπής Φ8 Μεταλλική ταινία πάχους 0,6 mm περίπου και πλάτους 2 cm, γαλβανισµένη ή ανωδιωµένη µε οπές Φ8 mm για την στήριξη επιστήλιων διακοσµητικών σε ιστούς 10 m. 36.

4 54. Ράβδος γείωσης Ράβδος γείωσης από χάλυβα διατοµής Φ 12 mm και µήκους 1,2 m µε επιχάλκωση πάχους τουλάχιστον 250 µm για την γείωση ηλεκτρικών εγκαταστάσεων. 55. Σφικτήρες γείωσης Σφικτήρες γείωσης για την σύνδεση του αγωγού γείωσης µε το ηλεκτρόδιο (ράβδο) γείωσης. 56. Αγωγός γείωσης γυµνός 16 mm2 Αγωγός γείωσης γυµνός χάλκινος πολύκλωνος διατοµής Φ16 mm Ακροδέκτες παπουτσάκια Ακροδέκτες (παπουτσάκια) για την σύνδεση αγωγών και καλωδίων µε όργανα διαστάσεων 10 mm, 16 mm και 25 mm. 60. Αυτόµατη ασφάλεια ράγας 10Α Αυτόµατη ασφάλεια ράγας (µικροαυτόµατος) 10Α τύπου Β σύµφωνα µε τους κανονισµούς ΕΝ 60898, IEC 898, DIN VDE 0641 ενδεικτικού τύπου ΑΒΒ 61. Κλέµες Κλέµες για την σύνδεση ηλεκτρικών καλωδίων διατοµής 6 mm Μονωτική ταινία 19Χ33 mm Μονωτική ταινία διαστάσεων 19Χ33 mm ενδεικτικού τύπου TESSA σε µαύρο χρώµα ή λευκό. 64. Επιστήλιο φωτεινό σώµα µε 2 άστρα Φωτεινό σώµα αποτελούµενο από σκελετό αλουµινίου στερεά συνδεδεµένο πάνω στον οποίο δένεται µε ειδικά πλαστικά δεσίµατα φωτοσωλήνας 13 mm. Τάση λειτουργίας 230 V, στεγανότητα IP44, καλώδιο παροχής 1,5 m καουτσούκ, διάρκεια ζωής ώρες συνεχούς λειτουργίας, θερµοκρασία λειτουργίας από -20 oc ως 60 oc και ισχύος 85 W. ιαστάσεις Υ: 1,00 m και Π: 0,65 m (περίπου). Σχέδιο : ιπλό ορθογώνιο Γ (το ένα µικρότερο και εντός του άλλου) µε 2 άστρα αναρτώµενα στους αντίστοιχους βραχίονες. 65. Επιστήλιο φωτεινό σώµα µε άστρο και καµπάνα τυπ. Α Όπως το προηγούµενο Νο 64 µε την διαφορά, στο σχέδιο, ότι τα αναρτώµενα αντικείµενα είναι άστρο και καµπάνα (αντί για 2 άστρα). 66. Επιστήλιο φωτεινό σώµα µε άστρο και καµπάνα τυπ. Β Όπως το προηγούµενο Νο 65 µε τις ακόλουθες διαφορές: Ισχύς: 120 W περίπου ιαστάσεις: Υ: 1,50 m και Π: 0,80 m (περίπου). Σχέδιο : ύο πλάγια Γ µε κοινή (βάση) αρχή (το ένα µικρότερο και εντός του άλλου) και ένα άστρο και µία καµπάνα αναρτώµενα στους αντίστοιχους βραχίονες. Σελ. 4

57-59. Ακροδέκτες παπουτσάκια Ακροδέκτες (παπουτσάκια) για την σύνδεση αγωγών και καλωδίων µε όργανα διαστάσεων 10 mm, 16 mm και 25 mm. 60.

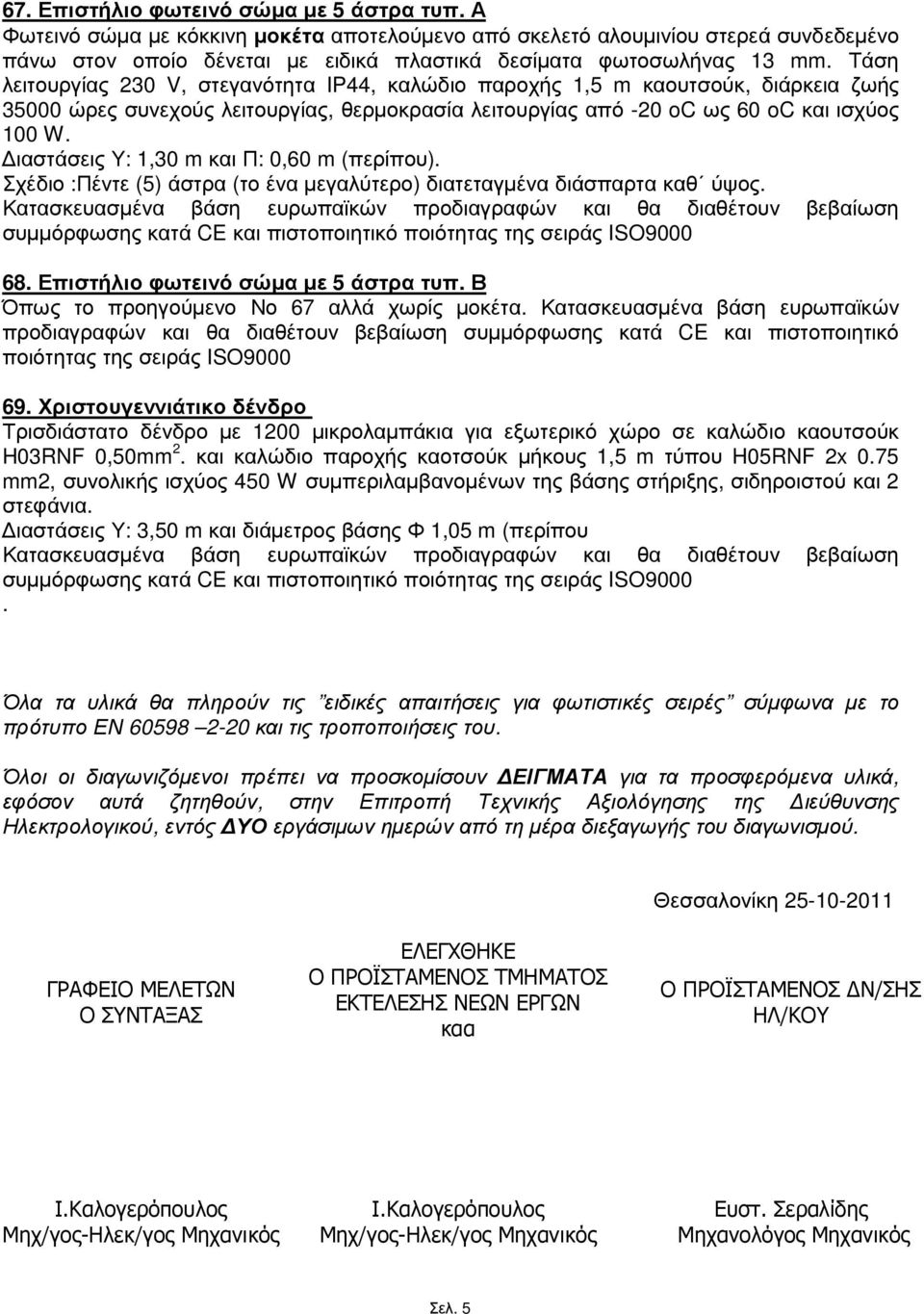

5 67. Επιστήλιο φωτεινό σώµα µε 5 άστρα τυπ. Α Φωτεινό σώµα µε κόκκινη µοκέτα αποτελούµενο από σκελετό αλουµινίου στερεά συνδεδεµένο πάνω στον οποίο δένεται µε ειδικά πλαστικά δεσίµατα φωτοσωλήνας 13 mm. Τάση λειτουργίας 230 V, στεγανότητα IP44, καλώδιο παροχής 1,5 m καουτσούκ, διάρκεια ζωής ώρες συνεχούς λειτουργίας, θερµοκρασία λειτουργίας από -20 oc ως 60 oc και ισχύος 100 W. ιαστάσεις Υ: 1,30 m και Π: 0,60 m (περίπου). Σχέδιο :Πέντε (5) άστρα (το ένα µεγαλύτερο) διατεταγµένα διάσπαρτα καθ ύψος. 68. Επιστήλιο φωτεινό σώµα µε 5 άστρα τυπ. Β Όπως το προηγούµενο Νο 67 αλλά χωρίς µοκέτα. Κατασκευασµένα βάση ευρωπαϊκών προδιαγραφών και θα διαθέτουν βεβαίωση συµµόρφωσης κατά CE και πιστοποιητικό ποιότητας της σειράς ISO Χριστουγεννιάτικο δένδρο Τρισδιάστατο δένδρο µε 1200 µικρολαµπάκια για εξωτερικό χώρο σε καλώδιο καουτσούκ H03RNF 0,50mm 2. και καλώδιο παροχής καοτσούκ µήκους 1,5 m τύπου H05RNF 2x 0.75 mm2, συνολικής ισχύος 450 W συµπεριλαµβανοµένων της βάσης στήριξης, σιδηροιστού και 2 στεφάνια. ιαστάσεις Υ: 3,50 m και διάµετρος βάσης Φ 1,05 m (περίπου. Όλα τα υλικά θα πληρούν τις ειδικές απαιτήσεις για φωτιστικές σειρές σύµφωνα µε το πρότυπο ΕΝ και τις τροποποιήσεις του. Όλοι οι διαγωνιζόµενοι πρέπει να προσκοµίσουν ΕΙΓΜΑΤΑ για τα προσφερόµενα υλικά, εφόσον αυτά ζητηθούν, στην Επιτροπή Τεχνικής Αξιολόγησης της ιεύθυνσης Ηλεκτρολογικού, εντός ΥΟ εργάσιµων ηµερών από τη µέρα διεξαγωγής του διαγωνισµού. Θεσσαλονίκη ΓΡΑΦΕΙΟ ΜΕΛΕΤΩΝ Ο ΣΥΝΤΑΞΑΣ ΕΛΕΓΧΘΗΚΕ Ο ΠΡΟΪΣΤΑΜΕΝΟΣ ΤΜΗΜΑΤΟΣ ΕΚΤΕΛΕΣΗΣ ΝΕΩΝ ΕΡΓΩΝ καα Ο ΠΡΟΪΣΤΑΜΕΝΟΣ Ν/ΣΗΣ ΗΛ/ΚΟΥ Ι.Καλογερόπουλος Μηχ/γος-Ηλεκ/γος Μηχανικός Ι.Καλογερόπουλος Μηχ/γος-Ηλεκ/γος Μηχανικός Ευστ. Σεραλίδης Μηχανολόγος Μηχανικός Σελ. 5

Τάση λειτουργίας 230 V, στεγανότητα IP44, καλώδιο παροχής 1,5 m καουτσούκ, διάρκεια ζωής 35000 ώρες συνεχούς λειτουργίας, θερµοκρασία λειτουργίας από -20 oc ως 60 oc και ισχύος 100 W.

6 Σελ. 6
