1 ΕΛΛΗΝΙΚΗ ΔΗΜΟΚΡΑΤΙΑ ΥΠΟΥΡΓΕΙΟ ΠΟΛΙΤΙΣΜΟΥ ΠΑΙΔΕΙΑΣ ΚΑΙ ΑΘΛΗΤΙΣΜΟΥ ΓΕΝΙΚΗ ΔΙΕΥΘΥΝΣΗ ΑΝΑΣΤΗΛΩΣΗΣ, ΜΟΥΣΕΙΩΝ ΚΑΙ ΤΕΧΝΙΚΩΝ ΕΡΓΩΝ ΥΠΗΡΕΣΙΑ ΝΕΩΤΕΡΩΝ ΜΝΗΜΕΙΩΝ ΚΑΙ ΤΕΧΝΙΚΩΝ ΕΡΓΩΝ ΔΥΤΙΚΗΣ ΕΛΛΑΔΟΣ ΠΕΛΟΠΟΝΝΗΣΟΥ & ΝΟΤΙΟΥ ΙΟΝΙΟΥ Τμήμα Προστασίας Νεώτερων Μνημείων και Κινητών Πολιτιστικών Αγαθών Ταχ.Δ/νση: Μαιζώνος Πάτρα Πληροφορίες: Χρ. Κολώνας Τηλέφωνο: Ρ3χ: Ε-πιβίΙ: ΘΕΜΑ: Αυτοψία στις γέφυρες Τέμπλας και Αυλακίου μετά την πρόσφατη κακοκαιρία. Πάτρα Αρ.Πρωτ.: ΥΠΟΠΑΙΘ/ΥΝΕΜΤΕΔΕΠΝΙ/Φ10-β/403 ΠΡΟΣ:1 ΥΠΟΠΑΙΘ/ΓΔΑΜΤΕ Πλατεία Καρύτση Αθήνα 2 ΥΠΟΠΑΙΘ/ΔΠΑΝΣΜ Ερμού Αθήνα 3 Δ/νση Τεχνικών Έργων Π. Ε. Αιτ/νιας Διοικητήριο Μεσολόγγι 4 ΥΝΜΤΕ Θεσσαλίας και Κεντρικής Στερεάς Μεταμορφώσεως 41, Βόλος Δήμο Αμφιλοχίας Αμφιλοχία Δήμο Αργιθέας Ανθηρό ΚΟΙΝ. Α.Τ. Εμπεσού Σχετ. :1)Το με αρ. πρωτ.: 1019/5/84-β/ έγγραφο του Α.Τ. Εμπεσού 2) Το με αρ. πρωτ.: 36398/519/ έγγραφο της Δ/νσης Τεχνικών Υπηρεσιών ΠΕ Αιτ/νιας 3) Το με αρ. πρωτ.: 34930/3631/ έγγραφο του Δήμου Αργιθέας Σας διαβιβάζουμε έκθεση αυτοψίας που αφορά στις βλάβες που υπέστησαν οι γέφυρες Τέμπλας και Αυλακίου από την πρόο^ατ^α^οκαιρία και παρακαλούμε για τις ενέργειες σας. ^< ιστάμενος της Υπηρεσίας ι V Γεα/ργιος Παπανδρέου )χιτέκτων Μηχανικός

ΕΛΛΗΝΙΚΗ ΔΗΜΟΚΡΑΤΙΑ ΥΠΟΥΡΓΕΙΟ ΠΟΛΙΤΙΣΜΟΥ ΠΑΙΔΕΙΑΣ ΚΑΙ ΑΘΛΗΤΙΣΜΟΥ Πάτρα 24-2-2015 ΓΕΝΙΚΗ ΔΙΕΥΘΥΝΣΗ ΑΝΑΣΤΗΛΩΣΗ!

2 ΕΛΛΗΝΙΚΗ ΔΗΜΟΚΡΑΤΙΑ ΥΠΟΥΡΓΕΙΟ ΠΟΛΙΤΙΣΜΟΥ ΠΑΙΔΕΙΑΣ ΚΑΙ ΑΘΛΗΤΙΣΜΟΥ Πάτρα ΓΕΝΙΚΗ ΔΙΕΥΘΥΝΣΗ ΑΝΑΣΤΗΛΩΣΗ!, ΜΟΥΣΕΙΩΝ ΚΑΙ ΤΕΧΝΙΚΩΝ ΕΡΓΩΝ ΥΠΗΡΕΣΙΑ ΝΕΩΤΕΡΩΝ ΜΝΗΜΕΙΩΝ ΚΑΙ ΤΕΧΝΙΚΩΝ ΕΡΓΩΝ ΔΥΤΙΚΗΣ ΕΛΛΑΔΟΣ ΠΕΛΟΠΟΝΝΗΣΟΥ & ΝΟΤΙΟΥ ΙΟΝΙΟΥ Τμήμα Προστασίας Νεώτερων Μνημείων και Κινητών Πολιτιστικών Αγαθών Ταχ. Δ/νση: Μαιζώνος Πάτρα Πληροφορίες: Χρ. Κολώνας Τηλέφωνο: ΡΒΧ: Ε-ΓΠ3ΪΙ: ΘΕΜΑ: Αυτοψία στις γέφυρες Τέμπλας και Αυλακίου μετά την πρόσφατη κακοκαιρία Κατόπιν αυτοψίας που πραγματοποίησε κλιμάκιο μηχανικών της Υπηρεσίας μας στις στις χαρακτηρισμένες, ως Νεώτερα Μνημεία, γέφυρες Τέμπλας στα Βρουβιανά και Αυλακίου στο Δήμο Αμφιλοχίας Αιτωλοακαρνανίας σας γνωρίζουμε τα εξής: Α. Γέφυρα Τέμπλας Στο γεφύρι της Τέμπλας μετά από τα πρόσφατα ακραία καιρικά φαινόμενα προκλήθηκαν βλάβες στο στηθαίο της γέφυρας προς την πλευρά του Νομού Ευρυτανίας (ανατολική) όπως φαίνεται και από τις συνημμένες φωτογραφίες. Η αποκατάσταση τους θεωρείται σχετικά εύκολη. Παράλληλα θα πρέπει να αποκατασταθούν και παλαιότερες επισκευές που έχουν γίνει στο στηθαίο αυτό με τσιμέντο. Διαχρονικά όμως η γέφυρα αυτή φέρει βλάβες που προκλήθηκαν σύμφωνα με μαρτυρίες από τοποθέτηση εκρηκτικών κατά τη διάρκεια του Β' Παγκοσμίου Πολέμου. Συγκεκριμένα υπάρχουν ρηγματώσεις παράλληλα κατάστρωμα της γέφυρας στο εσωράχιο του τόξου, οι οποίες είναι διαμπερείς ως προς το φέροντα οργανισμό του (θολίτες). Η βλάβη αυτή είχε επισημανθεί ξανά από την Υπηρεσία μας και για το λόγο αυτό απαγορεύτηκε η διέλευση βαρέων οχημάτων (άνω των 3.5 τόνων). Από την προηγούμενη αυτοψία στο χώρο που είχε γίνει το καλοκαίρι του 2008 δεν διακρίνεται επιδείνωση των ρηγματώσεων αυτών σε μακροσκοπικό επίπεδο θα πρέπει όμως αυτές να επισκευαστούν. Ως τρόπος επισκευής προτείνεται η εφαρμογή ενέματος στο εσωράχιο του κυρίως τόξου και στις ορατές θέσεις του εξωραχίου του. Επίσης προτείνεται η τοποθέτηση εγκάρσιων διαμπερών ελκυστήρων σε κατάλληλες θέσεις. Η λειτουργία τους θα είναι παρόμοια με αυτή των "άρπεζων" που συναντά κανείς σε παλαιότερες γέφυρες. Ως γενικότερο μέτρο ενίσχυσης της γέφυρας προτείνεται η εφαρμογή καθολικών

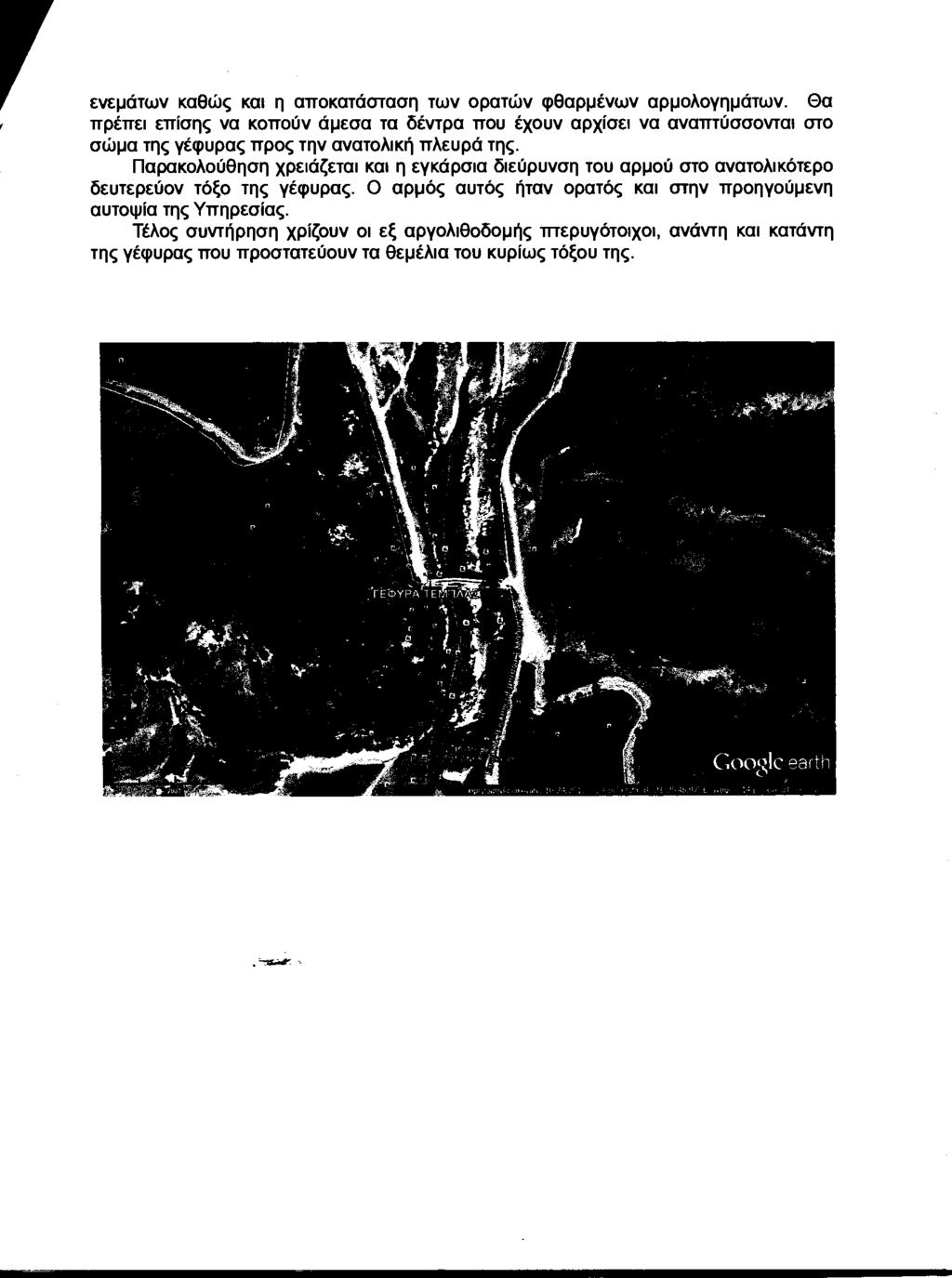

ενεμάτων καθώς και η αποκατάσταση των ορατών φθαρμένων αρμολογημάτων. Θα πρέπει επίσης να κοπούν άμεσα τα δέντρα που έχουν αρχίσει να αναπτύσσονται στο σώμα της γέφυρας προς την ανατολική πλευρά της.

3 ενεμάτων καθώς και η αποκατάσταση των ορατών φθαρμένων αρμολογημάτων. Θα πρέπει επίσης να κοπούν άμεσα τα δέντρα που έχουν αρχίσει να αναπτύσσονται στο σώμα της γέφυρας προς την ανατολική πλευρά της. Παρακολούθηση χρειάζεται και η εγκάρσια διεύρυνση του αρμού στο ανατολικότερο δευτερεύον τόξο της γέφυρας. Ο αρμός αυτός ήταν ορατός και στην προηγούμενη αυτοψία της Υπηρεσίας. Τέλος συντήρηση χρίζουν οι εξ αργολιθοδομής πτερυγότοιχοι, ανάντη και κατάντη της γέφυρας που προστατεύουν τα θεμέλια του κυρίως τόξου της.

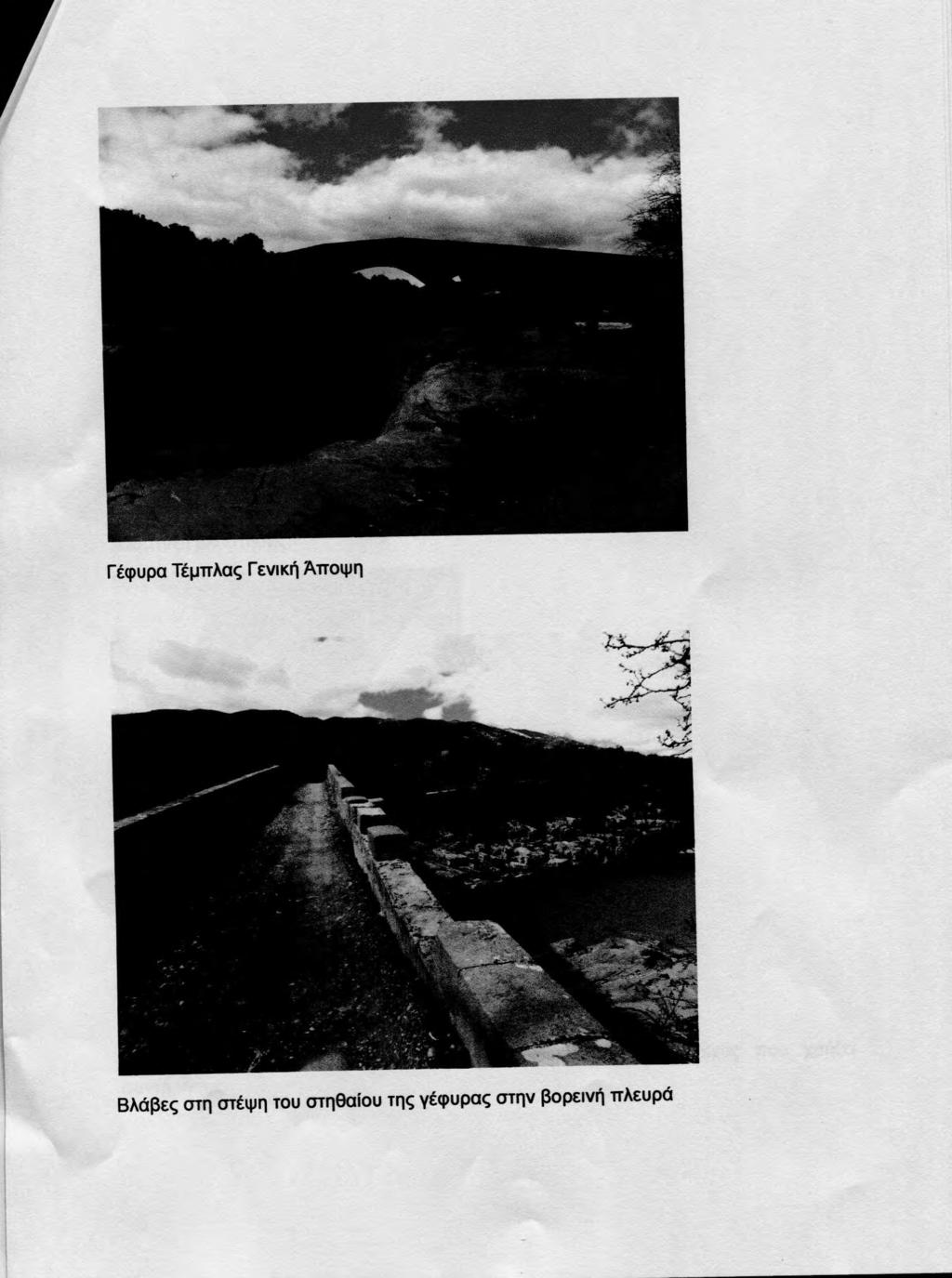

4 Γέφυρα Τέμπλας Γενική Άποψη Βλάβες στη στέψη του στηθαίου της γέφυρας στην βορεινή πλευρά

5 Ανάπτυξη βλάστησης.

6 Λεπτομέρεια της προηγούμενης εικόνας. Διακρίνεται παλαιά διαμπερής ρηγμάτωση.

7 Ρηγμάτωση στην βορεινή αντιδιαμετρική πλευρά με την προηγούμενη εικόνα και παλαιότερη επισκευή με τσιμέντο. Β. Γέφυρα Αυλακίου Η γέφυρα αυτή υπέστη σημαντικότατες βλάβες στο κατάστρωμα της προς την πλευρά του Νομού Καρδίτσας. Όπως φαίνεται και από τις επισυναπτόμενες φωτογραφίες έχει καταστραφεί το σύνολο του στηθαίου, η χαλικόστρωση του καταστρώματος, η επιφάνεια αδιαβροχοποίησης του λιθοσώματος από ασβεστοκονίαμα και πιθανότατα έχουν αποσπαστεί και λίθοι από το εσωτερικό γέμισμα στην επιφάνεια του, καθιστώντας τη γέφυρα αδιάβατη για οχήματα. Επίσης στην ίδια θέση στην στη δυτική παρειά ενδεχομένως να έχει διογκωθεί η λίθινη επένδυση της γέφυρας. Τμήματα της στέψης του στηθαίου έχουν περισυλλέγει και τοποθετηθεί πλησίον της γέφυρας. Για την αποκατάσταση της θα πρέπει να εξυγιανθεί το γέμισμα στο σημείο, να επικαλυφθεί με κονία αδιαβροχοποίηση, και να επανατοποθετηθεί το στηθαίο. Στη συνέχεια θα πρέπει να εφαρμοστούν ενέματα στο σημείο αλλά και στην αντίστοιχη κατασκευή στη νότια πλευρά της γέφυρας. Γενικότερα θα πρέπει να αποκαλυφθεί η κονία αδιαβροχοποίησης σε όλο το μήκος της γέφυρας, να επισκευαστεί όπου χρειάζεται και να επικαλυφθεί με το ίδιο υλικό. Γενικότερα άλλες βλάβες δεν παρατηρούνται πλην κάποιας πιθανής απώλειας μεμονωμένων λίθων σε βάθρα της γέφυρας που χρίζουν άμεσης αποκατάστασης.

8 Γέφυρα Αυλακίου. Γενική Άποψη από δυτικά. Διακρίνεται η καταστροφή στο στηθαίο στην βορεινή πλευρά.

10 Πιθανή διόγκωση στο σημείο και τμήματα του στηθαίου που κατέπεσαν. Απόσπαση? εξωτερικής επένδυσης? πεσσού. Ενδεχομένως οι πεσσοί δεν είναι ολόσωμα χτισμένοι με επιμελημένους λίθους και να επιδέχονται εφαρμογή ενεμάτων. Χρήζει άμεσης επισκευής.

11 Συσσώρευση φερτών υλών στο σημείο που έγινε η καταστροφή. Θα πρέπει να απομακρυνθούν άμεσα. Γενικότερα θα πρέπει να εξεταστεί η επίδραση του φράγματος που έχει κατασκευαστεί μεταξύ των δύο γεφυριών η οποία, σύμφωνα με τους κατοίκους, έχει επιφέρει μεταβολές στην απόθεση των φερτών υλών και κατά συνέπεια στη ροή του ποταμού Αχελώου. Ειδικότερα όμως θα πρέπει για το γεφύρι του Αυλακίου να γίνει ενδελεχέστερη έρευνα σχετικά με τη ροή του ποταμού καθώς όπως φαίνεται στο σημείο η κοίτη παρουσιάζει απότομη στένωση με συνέπεια την απότομη άνοδο της στάθμης στο σημείο όταν παρουσιάζονται πλημμυρικά φαινόμενα.
