COSMOTE - ΤΜΗΜΑ ΕΛΕΓΧΟΥ & ΜΕΤΡΗΣΕΩΝ ΡΑΔΙΟΕΚΠΟΜΠΩΝ

Transcript

1 οκιμές Αρ. Πιστ. 802 Εργαστήριο Ελέγχου Ηλεκτρομαγνητικής Ακτινοβολίας Περιβάλλοντος COSMOTE - ΤΜΗΜΑ ΕΛΕΓΧΟΥ & ΜΕΤΡΗΣΕΩΝ ΡΑΔΙΟΕΚΠΟΜΠΩΝ ΕΚΘΕΣΗ ΜΕΤΡΗΣΕΩΝ ΤΩΝ ΕΠΙΠΕ ΩΝ ΤΗΣ ΕΚΠΕΜΠΟΜΕΝΗΣ ΗΛΕΚΤΡΟΜΑΓΝΗΤΙΚΗΣ ΑΚΤΙΝΟΒΟΛΙΑΣ ΣΤΟ ΧΩΡΟ ΓΥΡΩ ΑΠΟ ΤΟ Σ/Β ΤΗΣ COSMOTE ΜΕ ΚΩ ΙΚΗ ΟΝΟΜΑΣΙΑ MAKRICH-X2 ( ) Αρ. Αναφοράς: Ρισβάς Παναγιώτης ιενέργεια Μετρήσεων Ακτινοφυσικός Φυσικός Ιατρικής Σύνταξη Έκθεσης: MSc Ιατρικής Ακτινοφυσικής / ΜΒΑ Τεχνικός Υπεύθυνος Μετρήσεων: ρ. Χρήστος Ράπτης Παιανία, 26/02/2015 Απαγορεύεται η με κάθε τρόπο αναδημοσίευση ή/και η αναπαραγωγή μέρους της παρούσας έκθεσης χωρίς προηγούμενη έγγραφη άδεια του Τμήματος Ελέγχου & Μετρήσεων Ραδιοεκπομπών 1/22

2 Εισαγωγή Η παρούσα μέτρηση αφορά την εκπομπή Ηλεκτρομαγνητικής Ακτινοβολίας στο φάσμα συχνοτήτων από MHz σε χώρο γύρω από σταθμό βάσης της COSMOTE. Η μέτρηση πραγματοποιήθηκε σύμφωνα με τα πρότυπα ΕΛΟΤ ΕΝ 61566:1999, ΕΛΟΤ :2007, CEPT ECC/REC/(02) 04. Ο χώρος μετρήσεων απεικονίζεται σε συνημμένο τοπογραφικό διάγραμμα (Σελ. 21), ενώ αναλυτικότερες πληροφορίες δίνονται στους πίνακες Α1, Α2 και Α3. Η μέτρηση πραγματοποιήθηκε από τον υπογράφοντα Ακτινοφυσικό Φυσικό Ιατρικής. Όλες οι μετρούμενες τιμές παρατίθενται και κανονικοποιημένες ως ποσοστό των ορίων ασφαλείας όπως αυτά ορίζονται στην κείμενη νομοθεσία 1,4. ιεύθυνση: Ημερομηνία και ώρα μέτρησης: Θερμοκρασία ( ο C): Υγρασία (%): Πίνακας Α1: Στοιχεία και περιγραφή του χώρου μετρήσεων Πίνακας Α2: Πηγές Η/Μ ακτινοβολίας στο χώρο μετρήσεων Σταθμός Βάσης κινητής τηλεφωνίας COSMOTE (κωδική ονομασία ). Σταθμός Βάσης κινητής τηλεφωνίας VODAFONE (129) Ιστός (1) με αναμεταδότες ΕΠΑ (εκτός 50m από ιστό COSMOTE) Ιστός (1) με αναμεταδότες VHF αγνώστου παρόχου ΡΑΧΗ ΜΑΚΡΥΧΩΡΙΟΥ ΠΛΗΣΙΟΝ ΧΩΡΙΟΥ ΜΑΚΡΥΧΩΡΙ,. ΤΕΜΠΩΝ, Ν. ΛΑΡΙΣΗΣ. 25/02/ :30 Ιστοί (2) με αναμεταδότες WiMax αγνώστου παρόχου (εκτός 50m από ιστό COSMOTE) Για τυχόν άγνωστους αναμεταδότες, οι συχνότητες εκπομπής τους προσδιορίζονται από τα αποτελέσματα των μετρήσεων. ίνονται επίσης χαρακτηριστικές φωτογραφίες (Σελ. 22), στις οποίες διακρίνεται ο αριθμός και ο τύπος των κεραιοσυστημάτων. Κατόπιν οπτικής επισκόπησης και διεξαγωγής αναγνωριστικών μετρήσεων στους ελεύθερα προσβάσιμους από το κοινό χώρους, έγινε επιλογή των θέσεων μέτρησης ώστε σε αυτές να συμπεριλαμβάνεται η θέση με τη μέγιστη καταγεγραμμένη τιμή έντασης ηλεκτρικού πεδίου στην περιοχή (1), καθώς και θέσεις με τοπικά μέγιστες τιμές σε χώρους ή περιοχές ενδιαφέροντος. 9,5 30 ΘΕΣΗ 1: ΘΕΣΗ 2: ΘΕΣΗ 3: ΘΕΣΗ 4: σελ 22 σελ 22 σελ 22 σελ 22 Πίνακας Α3: Θέσεις Μετρήσεων ΘΕΣΗ 5: σελ 22 2/22

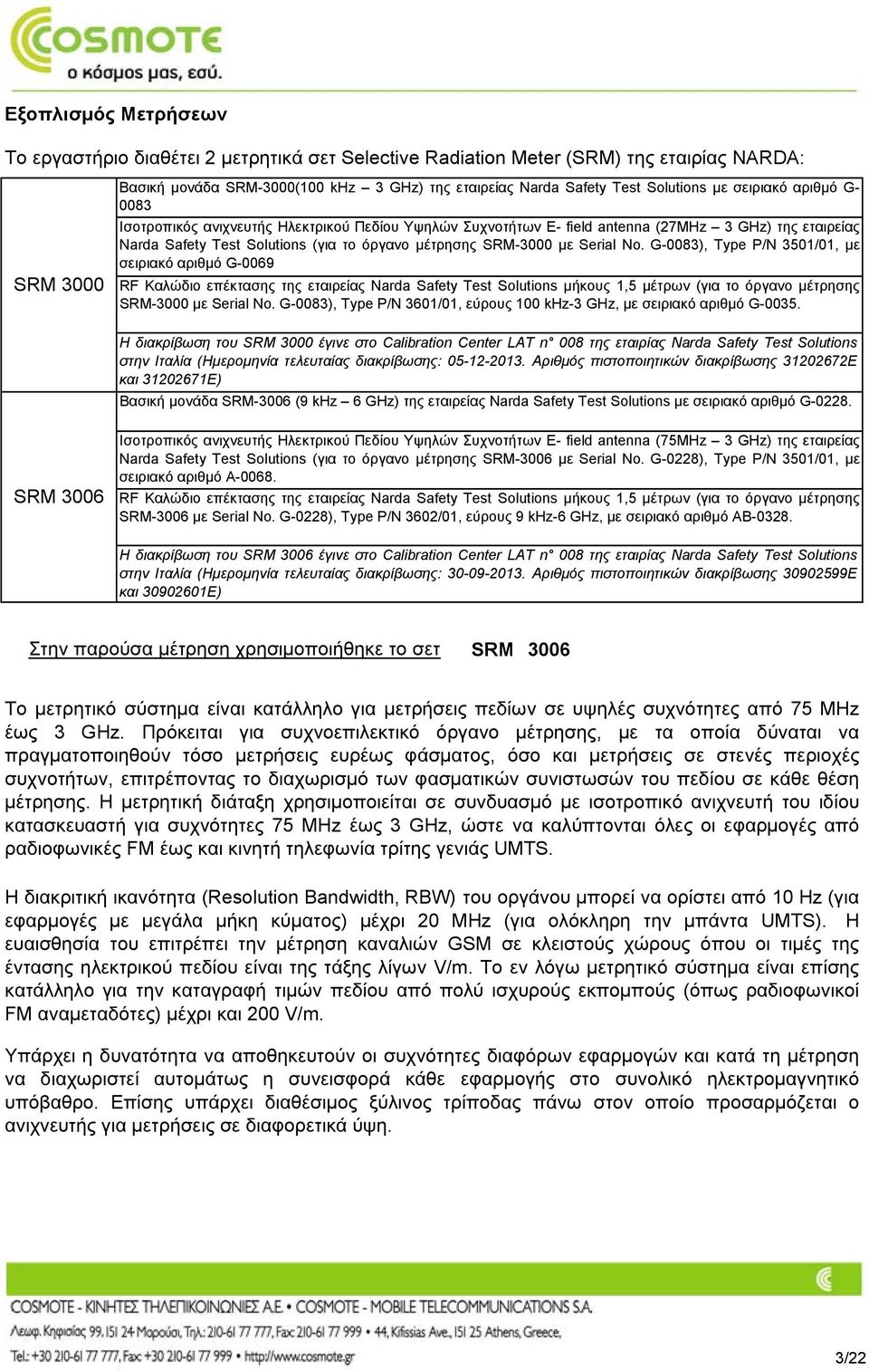

3 Εξοπλισμός Μετρήσεων Το εργαστήριο διαθέτει 2 μετρητικά σετ Selective Radiation Meter (SRM) της εταιρίας NARDA: SRM 3000 Βασική μονάδα SRM-3000(100 khz 3 GHz) της εταιρείας Narda Safety Test Solutions με σειριακό αριθμό G Ισοτροπικός ανιχνευτής Ηλεκτρικού Πεδίου Υψηλών Συχνοτήτων E- field antenna (27ΜHz 3 GHz) της εταιρείας Narda Safety Test Solutions (για το όργανο μέτρησης SRM-3000 με Serial No. G-0083), Type P/N 3501/01, με σειριακό αριθμό G-0069 RF Καλώδιο επέκτασης της εταιρείας Narda Safety Test Solutions μήκους 1,5 μέτρων (για το όργανο μέτρησης SRM-3000 με Serial No. G-0083), Type P/N 3601/01, εύρους 100 khz-3 GHz, με σειριακό αριθμό G Η διακρίβωση του SRM 3000 έγινε στο Calibration Center LAT n 008 της εταιρίας Narda Safety Test Solutions στην Ιταλία (Ημερομηνία τελευταίας διακρίβωσης: Αριθμός πιστοποιητικών διακρίβωσης Ε και Ε) Βασική μονάδα SRM-3006 (9 khz 6 GHz) της εταιρείας Narda Safety Test Solutions με σειριακό αριθμό G SRM 3006 Ισοτροπικός ανιχνευτής Ηλεκτρικού Πεδίου Υψηλών Συχνοτήτων E- field antenna (75ΜHz 3 GHz) της εταιρείας Narda Safety Test Solutions (για το όργανο μέτρησης SRM-3006 με Serial No. G-0228), Type P/N 3501/01, με σειριακό αριθμό A RF Καλώδιο επέκτασης της εταιρείας Narda Safety Test Solutions μήκους 1,5 μέτρων (για το όργανο μέτρησης SRM-3006 με Serial No. G-0228), Type P/N 3602/01, εύρους 9 khz-6 GHz, με σειριακό αριθμό AB Η διακρίβωση του SRM 3006 έγινε στο Calibration Center LAT n 008 της εταιρίας Narda Safety Test Solutions στην Ιταλία (Ημερομηνία τελευταίας διακρίβωσης: Αριθμός πιστοποιητικών διακρίβωσης Ε και Ε) Στην παρούσα μέτρηση χρησιμοποιήθηκε το σετ SRM 3006 Το μετρητικό σύστημα είναι κατάλληλο για μετρήσεις πεδίων σε υψηλές συχνότητες από 75 MHz έως 3 GHz. Πρόκειται για συχνοεπιλεκτικό όργανο μέτρησης, με τα οποία δύναται να πραγματοποιηθούν τόσο μετρήσεις ευρέως φάσματος, όσο και μετρήσεις σε στενές περιοχές συχνοτήτων, επιτρέποντας το διαχωρισμό των φασματικών συνιστωσών του πεδίου σε κάθε θέση μέτρησης. Η μετρητική διάταξη χρησιμοποιείται σε συνδυασμό με ισοτροπικό ανιχνευτή του ιδίου κατασκευαστή για συχνότητες 75 MHz έως 3 GHz, ώστε να καλύπτονται όλες οι εφαρμογές από ραδιοφωνικές FM έως και κινητή τηλεφωνία τρίτης γενιάς UMTS. Η διακριτική ικανότητα (Resolution Bandwidth, RBW) του οργάνου μπορεί να ορίστει από 10 Hz (για εφαρμογές με μεγάλα μήκη κύματος) μέχρι 20 MHz (για ολόκληρη την μπάντα UMTS). Η ευαισθησία του επιτρέπει την μέτρηση καναλιών GSM σε κλειστούς χώρους όπου οι τιμές της έντασης ηλεκτρικού πεδίου είναι της τάξης λίγων V/m. Το εν λόγω μετρητικό σύστημα είναι επίσης κατάλληλο για την καταγραφή τιμών πεδίου από πολύ ισχυρούς εκπομπούς (όπως ραδιοφωνικοί FM αναμεταδότες) μέχρι και 200 V/m. Υπάρχει η δυνατότητα να αποθηκευτούν οι συχνότητες διαφόρων εφαρμογών και κατά τη μέτρηση να διαχωριστεί αυτομάτως η συνεισφορά κάθε εφαρμογής στο συνολικό ηλεκτρομαγνητικό υπόβαθρο. Επίσης υπάρχει διαθέσιμος ξύλινος τρίποδας πάνω στον οποίο προσαρμόζεται ο ανιχνευτής για μετρήσεις σε διαφορετικά ύψη. 3/22

4 ιαδικασία Το Εργαστήριο Ελέγχου Ηλεκτρομαγνητικής Ακτινοβολίας Περιβάλλοντος της COSMOTE έχει υιοθετήσει δύο διαδικασίες μέτρησης, ανάλογα με το συνδυασμό του εξοπλισμού που χρησιμοποιείται. Συνοπτικά αυτές περιγράφονται παρακάτω: ιαδικασία 1: ιαδικασία 2: Στήριξη του ισοτροπικού ανιχνευτή σε ξύλινο τρίποδα και σύνδεσή του με τη βασική μονάδα μέσω ομοαξονικού καλωδίου. Σε κάθε θέση μέτρησης πραγματοποιούνται 3 μετρήσεις, με τον ανιχνευτή να τοποθετείται σε τρία διαφορετικά ύψη (170cm, 150cm, 110cm) ελέγχοντας το χώρο που καταλαμβάνει ένα ανθρώπινο σώμα, ή εναλλακτικά στο ύψος εκείνο που παρατηρείται η υψηλότερη τιμή της έντασης του ηλεκτρικού πεδίου. Γίνεται κατακερματισμός του φάσματος συχνοτήτων 75 MHz έως 3 GHz σε κατάλληλα επιλεγμένες φασματικές περιοχές, έτσι ώστε να προσδιοριστεί ακριβέστερα η πραγματική συνεισφορά κάθε εφαρμογής (κινητή τηλεφωνία, ραδιόφωνο, τηλεόραση, κλπ) στην συνολική εκπεμπόμενη Η/Μ ακτινοβολία. Απευθείας σύνδεση του ισοτροπικού ανιχνευτή με τη βασική μονάδα. Σε κάθε θέση μέτρησης πραγματοποιούνται 3 μετρήσεις, με τον ανιχνευτή να τοποθετείται σε τρία διαφορετικά ύψη (170cm, 150cm, 110cm) ελέγχοντας το χώρο που καταλαμβάνει ένα ανθρώπινο σώμα, ή εναλλακτικά στο ύψος εκείνο που παρατηρείται η υψηλότερη τιμή της έντασης του ηλεκτρικού πεδίου. Γίνεται κατακερματισμός του φάσματος συχνοτήτων 75 MHz έως 3 GHz σε κατάλληλα επιλεγμένες φασματικές περιοχές, έτσι ώστε να προσδιοριστεί ακριβέστερα η πραγματική συνεισφορά κάθε εφαρμογής (κινητή τηλεφωνία, ραδιόφωνο, τηλεόραση, κλπ) στην συνολική εκπεμπόμενη Η/Μ ακτινοβολία. Στην παρούσα μέτρηση εφαρμόστηκε η διαδικασία 2 4/22

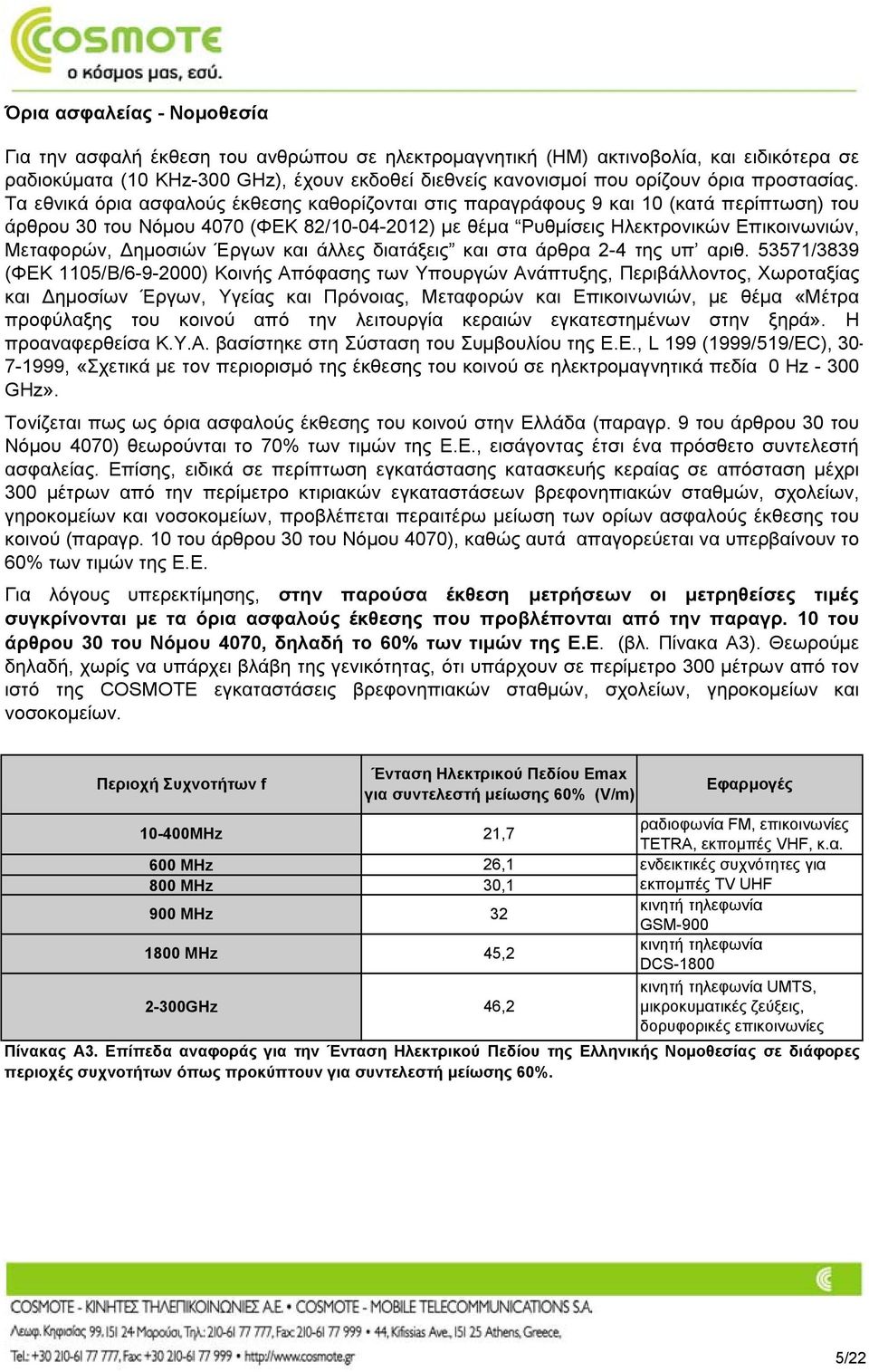

5 Όρια ασφαλείας - Νομοθεσία Για την ασφαλή έκθεση του ανθρώπου σε ηλεκτρομαγνητική (ΗΜ) ακτινοβολία, και ειδικότερα σε ραδιοκύματα (10 KHz-300 GHz), έχουν εκδοθεί διεθνείς κανονισμοί που ορίζουν όρια προστασίας. Τα εθνικά όρια ασφαλούς έκθεσης καθορίζονται στις παραγράφους 9 και 10 (κατά περίπτωση) του άρθρου 30 του Νόμου 4070 (ΦΕΚ 82/ ) με θέμα Ρυθμίσεις Ηλεκτρονικών Επικοινωνιών, Μεταφορών, ημοσιών Έργων και άλλες διατάξεις και στα άρθρα 2-4 της υπ αριθ /3839 (ΦΕΚ 1105/Β/ ) Κοινής Απόφασης των Υπουργών Ανάπτυξης, Περιβάλλοντος, Χωροταξίας και ημοσίων Έργων, Υγείας και Πρόνοιας, Μεταφορών και Επικοινωνιών, με θέμα «Μέτρα προφύλαξης του κοινού από την λειτουργία κεραιών εγκατεστημένων στην ξηρά». Η προαναφερθείσα Κ.Υ.Α. βασίστηκε στη Σύσταση του Συμβουλίου της Ε.Ε., L 199 (1999/519/EC), , «Σχετικά με τον περιορισμό της έκθεσης του κοινού σε ηλεκτρομαγνητικά πεδία 0 Hz GHz». Τονίζεται πως ως όρια ασφαλούς έκθεσης του κοινού στην Ελλάδα (παραγρ. 9του άρθρου 30 του Νόμου 4070) θεωρούνται το 70% των τιμών της Ε.Ε., εισάγοντας έτσι ένα πρόσθετο συντελεστή ασφαλείας. Επίσης, ειδικά σε περίπτωση εγκατάστασης κατασκευής κεραίας σε απόσταση μέχρι 300 μέτρων από την περίμετρο κτιριακών εγκαταστάσεων βρεφονηπιακών σταθμών, σχολείων, γηροκομείων και νοσοκομείων, προβλέπεται περαιτέρω μείωση των ορίων ασφαλούς έκθεσης του κοινού (παραγρ. 10του άρθρου 30 του Νόμου 4070), καθώς αυτά απαγορεύεται να υπερβαίνουν το 60% των τιμών της Ε.Ε. Για λόγους υπερεκτίμησης, στην παρούσα έκθεση μετρήσεων οι μετρηθείσες τιμές συγκρίνονται με τα όρια ασφαλούς έκθεσης που προβλέπονται από την παραγρ. 10του άρθρου 30 του Νόμου 4070, δηλαδή το 60% των τιμών της Ε.Ε. (βλ. Πίνακα Α3). Θεωρούμε δηλαδή, χωρίς να υπάρχει βλάβη της γενικότητας, ότι υπάρχουν σε περίμετρο 300 μέτρων από τον ιστό της COSMOTE εγκαταστάσεις βρεφονηπιακών σταθμών, σχολείων, γηροκομείων και νοσοκομείων. Περιοχή Συχνοτήτων f Ένταση Ηλεκτρικού Πεδίου Εmax για συντελεστή μείωσης 60% (V/m) Εφαρμογές MHz ραδιοφωνία FM, επικοινωνίες TETRA, εκπομπές VHF, κ.α. 600 MHz 26,1 ενδεικτικές συχνότητες για 800 MHz 30,1 εκπομπές TV UHF 900 MHz 32 κινητή τηλεφωνία GSM MHz 45,2 κινητή τηλεφωνία DCS-1800 κινητή τηλεφωνία UMTS, 2-300GHz 46,2 μικροκυματικές ζεύξεις, δορυφορικές επικοινωνίες Πίνακας Α3. Επίπεδα αναφοράς για την Ένταση Ηλεκτρικού Πεδίου της Ελληνικής Νομοθεσίας σε διάφορες περιοχές συχνοτήτων όπως προκύπτουν για συντελεστή μείωσης 60%. 5/22

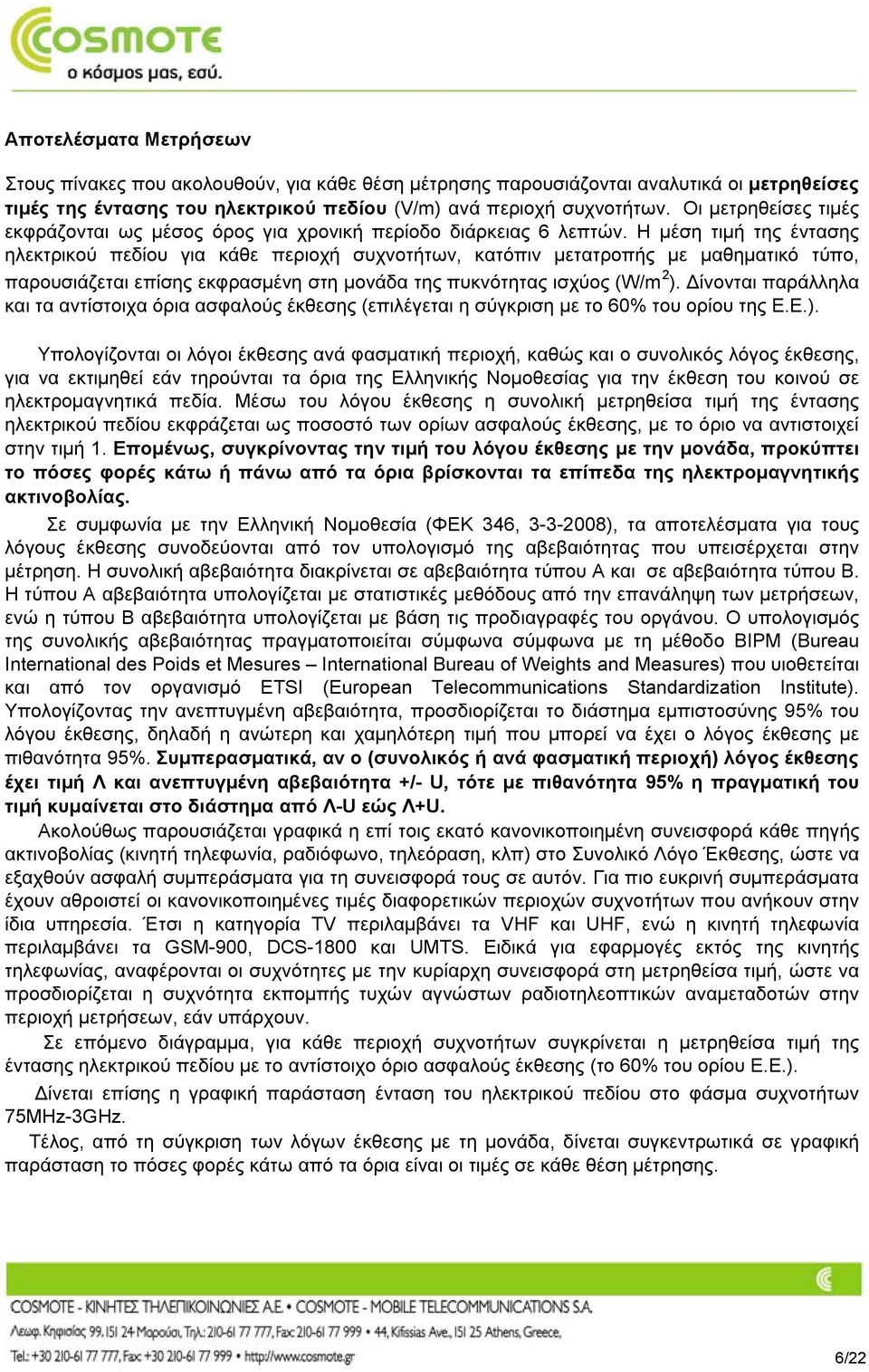

6 Αποτελέσματα Μετρήσεων Στους πίνακες που ακολουθούν, για κάθε θέση μέτρησης παρουσιάζονται αναλυτικά οι μετρηθείσες τιμές της έντασης του ηλεκτρικού πεδίου (V/m) ανά περιοχή συχνοτήτων. Οι μετρηθείσες τιμές εκφράζονται ως μέσος όρος για χρονική περίοδο διάρκειας 6 λεπτών. Η μέση τιμή της έντασης ηλεκτρικού πεδίου για κάθε περιοχή συχνοτήτων, κατόπιν μετατροπής με μαθηματικό τύπο, παρουσιάζεται επίσης εκφρασμένη στη μονάδα της πυκνότητας ισχύος (W/m 2 ). ίνονται παράλληλα και τα αντίστοιχα όρια ασφαλούς έκθεσης (επιλέγεται η σύγκριση με το 60% του ορίου της Ε.Ε.). Υπολογίζονται οι λόγοι έκθεσης ανά φασματική περιοχή, καθώς και ο συνολικός λόγος έκθεσης, για να εκτιμηθεί εάν τηρούνται τα όρια της Ελληνικής Νομοθεσίας για την έκθεση του κοινού σε ηλεκτρομαγνητικά πεδία. Μέσω του λόγου έκθεσης η συνολική μετρηθείσα τιμή της έντασης ηλεκτρικού πεδίου εκφράζεται ως ποσοστό των ορίων ασφαλούς έκθεσης, με το όριο να αντιστοιχεί στην τιμή 1. Επομένως, συγκρίνοντας την τιμή του λόγου έκθεσης με την μονάδα, προκύπτει το πόσες φορές κάτω ή πάνω από τα όρια βρίσκονται τα επίπεδα της ηλεκτρομαγνητικής ακτινοβολίας. Σε συμφωνία με την Ελληνική Νομοθεσία (ΦΕΚ 346, ), τα αποτελέσματα για τους λόγους έκθεσης συνοδεύονται από τον υπολογισμό της αβεβαιότητας που υπεισέρχεται στην μέτρηση. Η συνολική αβεβαιότητα διακρίνεται σε αβεβαιότητα τύπου Α και σε αβεβαιότητα τύπου Β. Η τύπου Α αβεβαιότητα υπολογίζεται με στατιστικές μεθόδους από την επανάληψη των μετρήσεων, ενώ η τύπου Β αβεβαιότητα υπολογίζεται με βάση τις προδιαγραφές του οργάνου. Ο υπολογισμός της συνολικής αβεβαιότητας πραγματοποιείται σύμφωνα σύμφωνα με τη μέθοδο BIPM (Bureau International des Poids et Mesures International Bureau of Weights and Measures) που υιοθετείται και από τον οργανισμό ETSI (European Telecommunications Standardization Institute). Υπολογίζοντας την ανεπτυγμένη αβεβαιότητα, προσδιορίζεται το διάστημα εμπιστοσύνης 95% του λόγου έκθεσης, δηλαδή η ανώτερη και χαμηλότερη τιμή που μπορεί να έχει ο λόγος έκθεσης με πιθανότητα 95%. Συμπερασματικά, αν ο (συνολικός ή ανά φασματική περιοχή) λόγος έκθεσης έχει τιμή Λ και ανεπτυγμένη αβεβαιότητα +/- U, τότε με πιθανότητα 95% η πραγματική του τιμή κυμαίνεται στο διάστημα από Λ-U εώς Λ+U. Ακολούθως παρουσιάζεται γραφικά η επί τοις εκατό κανονικοποιημένη συνεισφορά κάθε πηγής ακτινοβολίας (κινητή τηλεφωνία, ραδιόφωνο, τηλεόραση, κλπ) στο Συνολικό Λόγο Έκθεσης, ώστε να εξαχθούν ασφαλή συμπεράσματα για τη συνεισφορά τους σε αυτόν. Για πιο ευκρινή συμπεράσματα έχουν αθροιστεί οι κανονικοποιημένες τιμές διαφορετικών περιοχών συχνοτήτων που ανήκουν στην ίδια υπηρεσία. Έτσι η κατηγορία TV περιλαμβάνει τα VHF και UHF, ενώ η κινητή τηλεφωνία περιλαμβάνει τα GSM-900, DCS-1800 και UMTS. Ειδικά για εφαρμογές εκτός της κινητής τηλεφωνίας, αναφέρονται οι συχνότητες με την κυρίαρχη συνεισφορά στη μετρηθείσα τιμή, ώστε να προσδιορίζεται η συχνότητα εκπομπής τυχών αγνώστων ραδιοτηλεοπτικών αναμεταδοτών στην περιοχή μετρήσεων, εάν υπάρχουν. Σε επόμενο διάγραμμα, για κάθε περιοχή συχνοτήτων συγκρίνεται η μετρηθείσα τιμή της έντασης ηλεκτρικού πεδίου με το αντίστοιχο όριο ασφαλούς έκθεσης (το 60% του ορίου Ε.Ε.). ίνεται επίσης η γραφική παράσταση ένταση του ηλεκτρικού πεδίου στο φάσμα συχνοτήτων 75ΜΗz-3GHz. Τέλος, από τη σύγκριση των λόγων έκθεσης με τη μονάδα, δίνεται συγκεντρωτικά σε γραφική παράσταση το πόσες φορές κάτω από τα όρια είναι οι τιμές σε κάθε θέση μέτρησης. 6/22

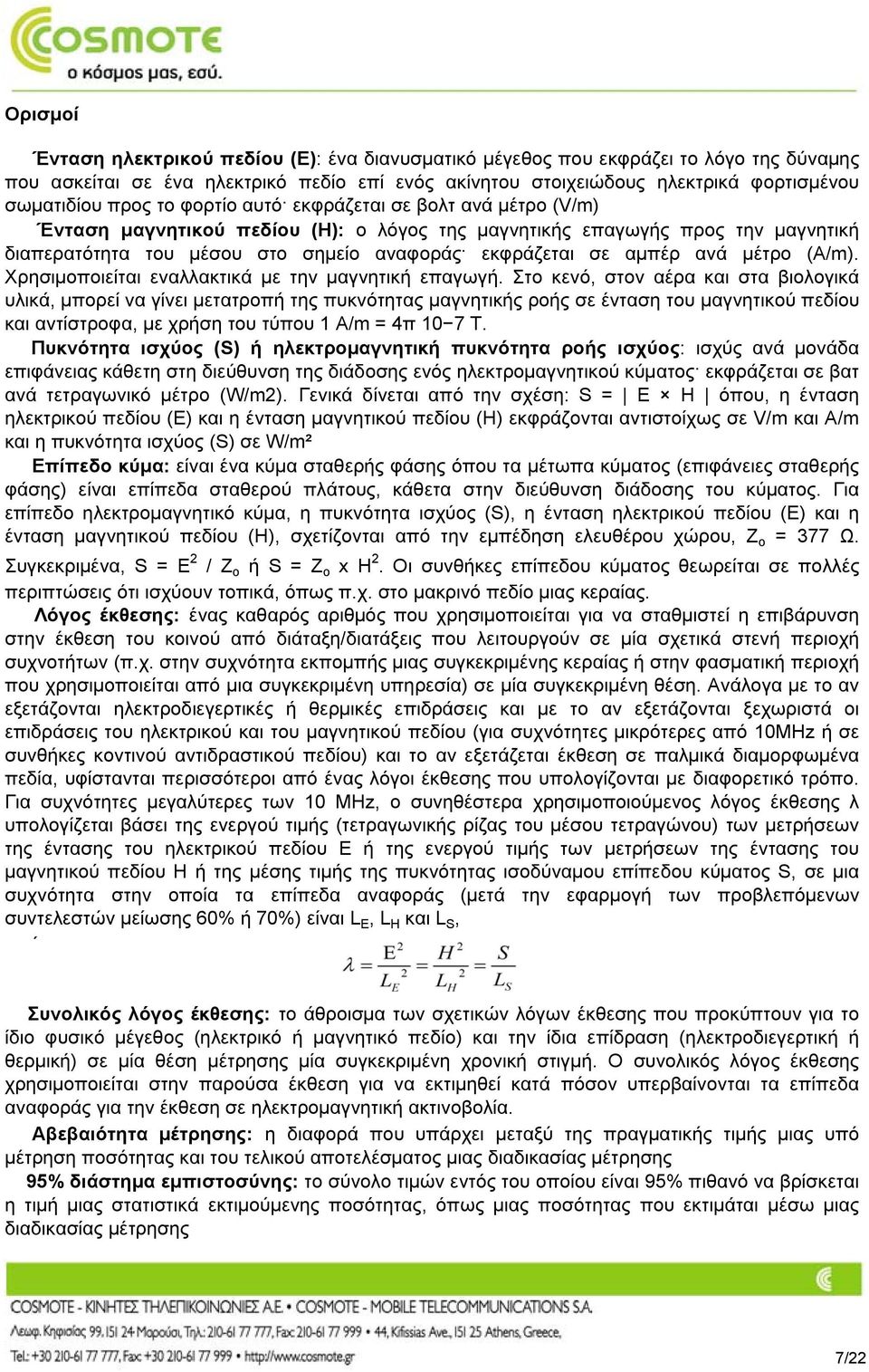

7 Ορισμοί Ένταση ηλεκτρικού πεδίου (Ε): ένα διανυσματικό μέγεθος που εκφράζει το λόγο της δύναμης που ασκείται σε ένα ηλεκτρικό πεδίο επί ενός ακίνητου στοιχειώδους ηλεκτρικά φορτισμένου σωματιδίου προς το φορτίο αυτό εκφράζεται σε βολτ ανά μέτρο (V/m) Ένταση μαγνητικού πεδίου (Η): ο λόγος της μαγνητικής επαγωγής προς την μαγνητική διαπερατότητα του μέσου στο σημείο αναφοράς εκφράζεται σε αμπέρ ανά μέτρο (A/m). Χρησιμοποιείται εναλλακτικά με την μαγνητική επαγωγή. Στο κενό, στον αέρα και στα βιολογικά υλικά, μπορεί να γίνει μετατροπή της πυκνότητας μαγνητικής ροής σε ένταση του μαγνητικού πεδίου και αντίστροφα, με χρήση του τύπου 1 A/m = 4π 10 7 Τ. Πυκνότητα ισχύος (S) ή ηλεκτρομαγνητική πυκνότητα ροής ισχύος: ισχύς ανά μονάδα επιφάνειας κάθετη στη διεύθυνση της διάδοσης ενός ηλεκτρομαγνητικού κύματος εκφράζεται σε βατ ανά τετραγωνικό μέτρο (W/m2). Γενικά δίνεται από την σχέση: S = E H όπου, η ένταση ηλεκτρικού πεδίου (Ε) και η ένταση μαγνητικού πεδίου (Η) εκφράζονται αντιστοίχως σε V/m και A/m και η πυκνότητα ισχύος (S) σε W/m² Επίπεδο κύμα: είναι ένα κύμα σταθερής φάσης όπου τα μέτωπα κύματος (επιφάνειες σταθερής φάσης) είναι επίπεδα σταθερού πλάτους, κάθετα στην διεύθυνση διάδοσης του κύματος. Για επίπεδο ηλεκτρομαγνητικό κύμα, η πυκνότητα ισχύος (S), η ένταση ηλεκτρικού πεδίου (Ε) και η ένταση μαγνητικού πεδίου (Η), σχετίζονται από την εμπέδηση ελευθέρου χώρου, Z ο = 377 Ω. Συγκεκριμένα, S=Ε 2 / Ζ ο ή S=Z ο xh 2. Οι συνθήκες επίπεδου κύματος θεωρείται σε πολλές περιπτώσεις ότι ισχύουν τοπικά, όπως π.χ. στο μακρινό πεδίο μιας κεραίας. Λόγος έκθεσης: ένας καθαρός αριθμός που χρησιμοποιείται για να σταθμιστεί η επιβάρυνση στην έκθεση του κοινού από διάταξη/διατάξεις που λειτουργούν σε μία σχετικά στενή περιοχή συχνοτήτων (π.χ. στην συχνότητα εκπομπής μιας συγκεκριμένης κεραίας ή στην φασματική περιοχή που χρησιμοποιείται από μια συγκεκριμένη υπηρεσία) σε μία συγκεκριμένη θέση. Ανάλογα με το αν εξετάζονται ηλεκτροδιεγερτικές ή θερμικές επιδράσεις και με το αν εξετάζονται ξεχωριστά οι επιδράσεις του ηλεκτρικού ηε και του μαγνητικού πεδίου (για (γασυχνότητες μικρότερες από 10MHz ή σε συνθήκες κοντινού αντιδραστικού πεδίου) και το αν εξετάζεται έκθεση σε παλμικά διαμορφωμένα πεδία, υφίστανται περισσότεροι από ένας λόγοι έκθεσης που υπολογίζονται με διαφορετικό τρόπο. Για συχνότητες μεγαλύτερες των 10 MHz, ο συνηθέστερα χρησιμοποιούμενος λόγος έκθεσης λ υπολογίζεται βάσει της ενεργού τιμής (τετραγωνικής ρίζας του μέσου τετραγώνου) των μετρήσεων της έντασης του ηλεκτρικού πεδίου Ε ή της ενεργού τιμής των μετρήσεων της έντασης του μαγνητικού πεδίου Η ή της μέσης τιμής της πυκνότητας ισοδύναμου επίπεδου κύματος S, σε μια συχνότητα στην οποία τα επίπεδα αναφοράς (μετά την εφαρμογή των προβλεπόμενων συντελεστών μείωσης 60% ή 70%) είναι L Ε, L H και L S, ί Συνολικός λόγος έκθεσης: το άθροισμα των σχετικών λόγων έκθεσης που προκύπτουν για το ίδιο φυσικό μέγεθος (ηλεκτρικό ή μαγνητικό πεδίο) και την ίδια επίδραση (ηλεκτροδιεγερτική ή θερμική) σε μία θέση μέτρησης μία συγκεκριμένη χρονική στιγμή. Ο συνολικός λόγος έκθεσης χρησιμοποιείται στην παρούσα έκθεση για να εκτιμηθεί κατά πόσον υπερβαίνονται τα επίπεδα αναφοράς για την έκθεση σε ηλεκτρομαγνητική ακτινοβολία. Αβεβαιότητα μέτρησης: η διαφορά που υπάρχει μεταξύ της πραγματικής τιμής μιας υπό μέτρηση ποσότητας και του τελικού αποτελέσματος μιας διαδικασίας μέτρησης 95% διάστημα εμπιστοσύνης: το σύνολο τιμών εντός του οποίου είναι 95% πιθανό να βρίσκεται η τιμή μιας στατιστικά εκτιμούμενης ποσότητας, όπως μιας ποσότητας που εκτιμάται μέσω μιας διαδικασίας μέτρησης 7/22

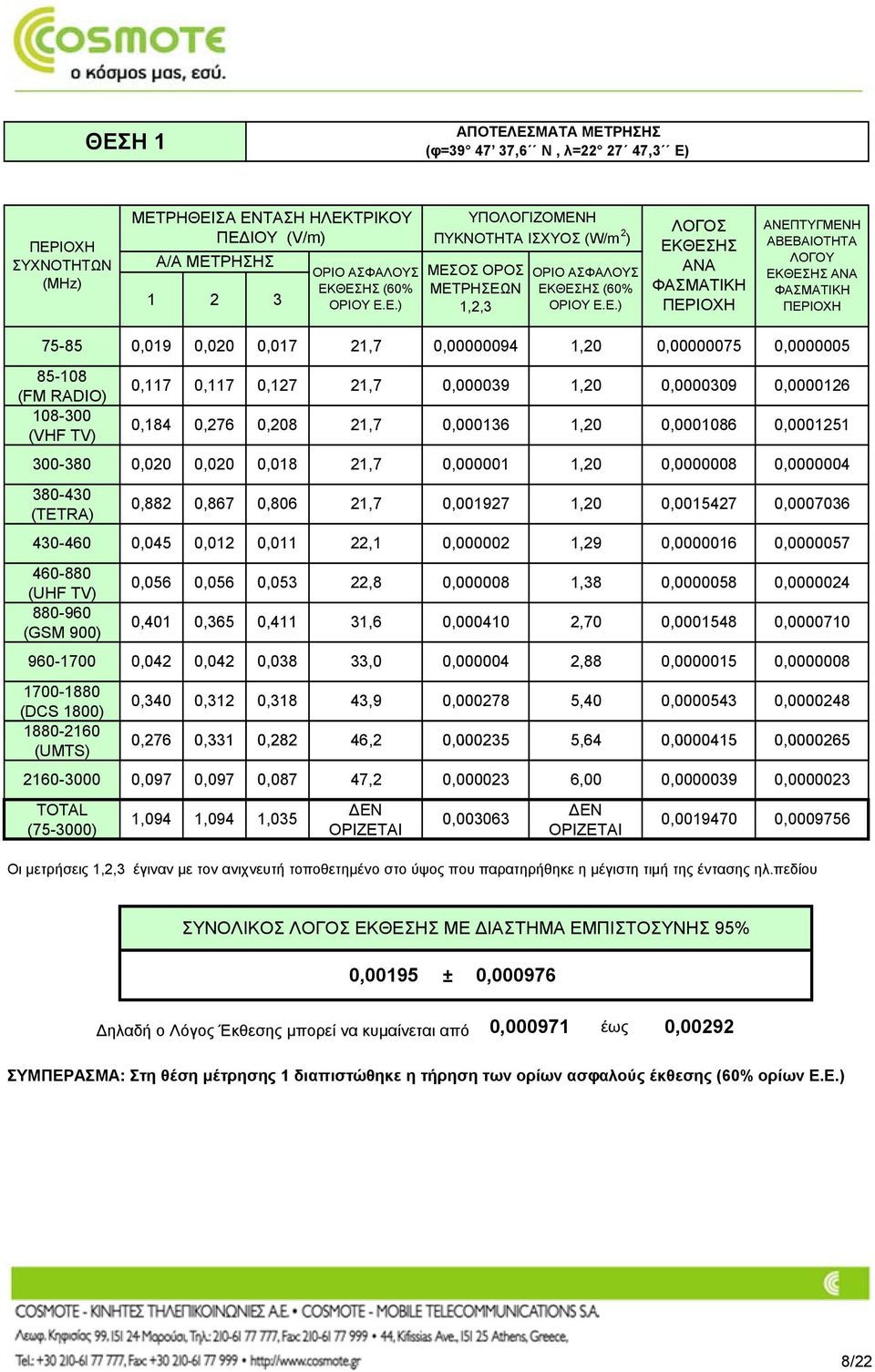

8 ΘΕΣΗ 1 ΑΠΟΤΕΛΕΣΜΑΤΑ ΜΕΤΡΗΣΗΣ (φ= ,6 Ν, λ= ,3 Ε) ΣΥΧΝΟΤΗΤΩΝ (MHz) ΜΕΤΡΗΘΕΙΣΑ ΕΝΤΑΣΗ ΗΛΕΚΤΡΙΚΟΥ ΠΕ ΙΟΥ (V/m) Α/Α ΜΕΤΡΗΣΗΣ ΟΡΙΟ ΑΣΦΑΛΟΥΣ ΕΚΘΕΣΗΣ (60% ΟΡΙΟΥ Ε.Ε.) ΥΠΟΛΟΓΙΖΟΜΕΝΗ ΠΥΚΝΟΤΗΤΑ ΙΣΧΥΟΣ (W/m 2 ) ΜΕΣΟΣ ΟΡΟΣ ΜΕΤΡΗΣΕΩΝ 1,2,3 ΟΡΙΟ ΑΣΦΑΛΟΥΣ ΕΚΘΕΣΗΣ (60% ΟΡΙΟΥ Ε.Ε.) ΛΟΓΟΣ ΕΚΘΕΣΗΣ ΑΝΑ ΦΑΣΜΑΤΙΚΗ ΑΝΕΠΤΥΓΜΕΝΗ ΑΒΕΒΑΙΟΤΗΤΑ ΛΟΓΟΥ ΕΚΘΕΣΗΣ ΑΝΑ ΦΑΣΜΑΤΙΚΗ ,019 0, (FM RADIO) (VHF TV) (TETRA) (UHF TV) (GSM 900) (DCS 1800) (UMTS) 0,117 0,117 0,184 0,276 0,020 0,882 0,045 0,020 0,056 0,056 0,017 0,127 0,806 0,012 0,011 0,401 0,365 0,411 22,1 22,8 31, ,042 0,042 0,038 33,0 0, TOTAL ( ) 0,340 0,867 0,208 0,018 0,053 0,312 0,318 0,276 0,331 0,282 43,9 46,2 0, , , , , , , , , ,20 0, , ,20 1,20 1,20 1,20 1,29 1,38 2,70 2,88 5,40 0, , , , , , , , , , , , , , , , , , , ,64 0, , ,097 0,097 0,087 47,2 0, ,00 0, ,094 1,094 1,035 ΕΝ ΟΡΙΖΕΤΑΙ 0, ΕΝ ΟΡΙΖΕΤΑΙ 0, , , Οι μετρήσεις 1,2,3 έγιναν με τον ανιχνευτή τοποθετημένο στο ύψος που παρατηρήθηκε η μέγιστη τιμή της έντασης ηλ.πεδίου ΣΥΝΟΛΙΚΟΣ ΛΟΓΟΣ ΕΚΘΕΣΗΣ ΜΕ ΙΑΣΤΗΜΑ ΕΜΠΙΣΤΟΣΥΝΗΣ 95% 0,00195 ± 0, ηλαδή ο Λόγος Έκθεσης μπορεί να κυμαίνεται από 0, έως 0,00292 ΣΥΜΠΕΡΑΣΜΑ: Στη θέση μέτρησης 1 διαπιστώθηκε η τήρηση των ορίων ασφαλούς έκθεσης (60% ορίων Ε.Ε.) 8/22

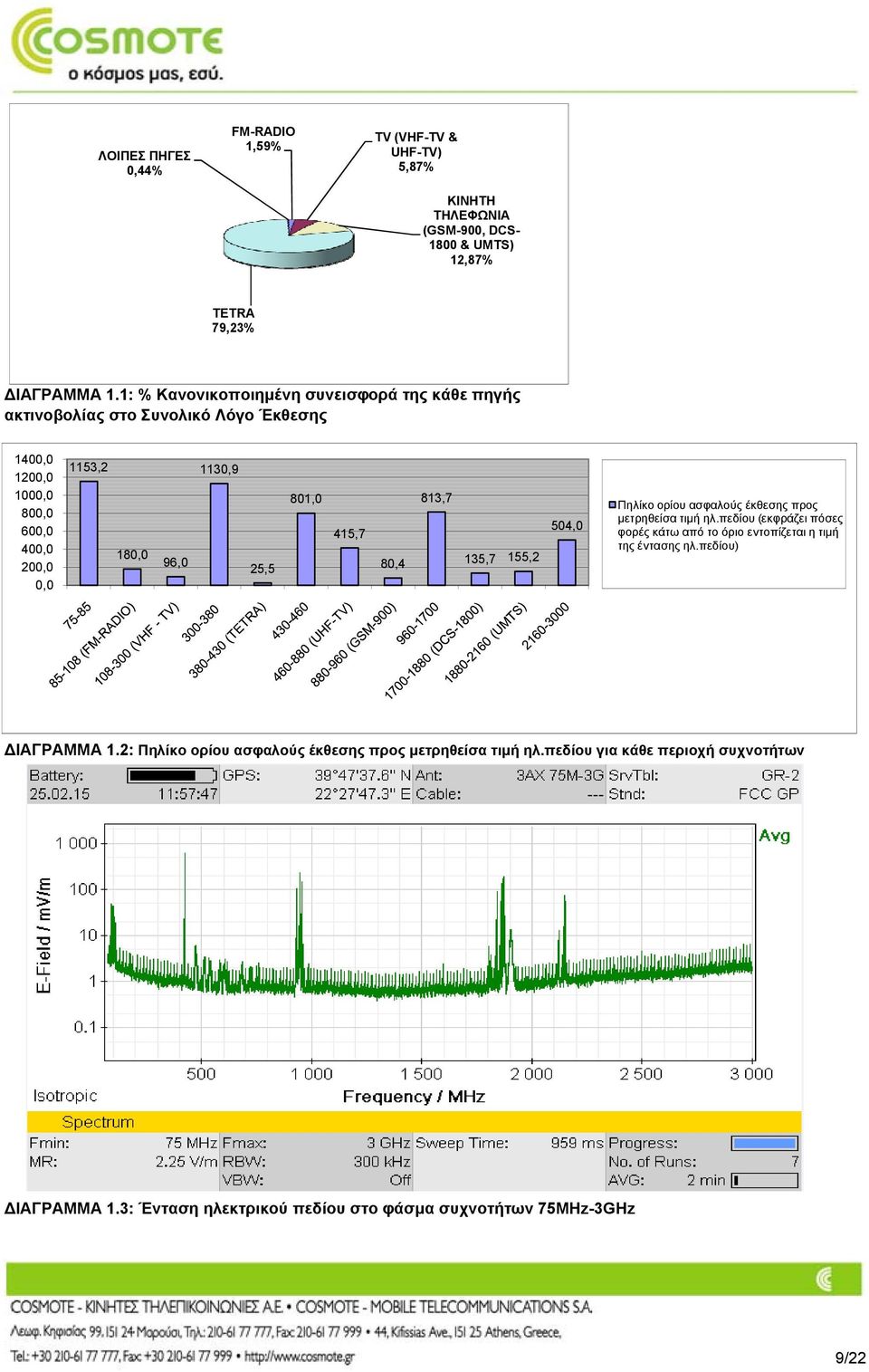

9 ΛΟΙΠΕΣ ΠΗΓΕΣ 0,44% FM-RADIO 1,59% TV (VHF-TV & UHF-TV) 5,87% ΚΙΝΗΤΗ ΤΗΛΕΦΩΝΙA (GSM-900, DCS & UMTS) 12,87% TETRA 79,23% ΙΑΓΡΑΜΜΑ 1.1: % Κανονικοποιημένη συνεισφορά της κάθε πηγής ακτινοβολίας στο Συνολικό Λόγο Έκθεσης 1400,0 1200,0 1000,0 800,0 600,0 400,0 200,0 0,0 1153,2 180,0 96,0 1130,9 25,5 801,0 415,7 80,4 813,7 135,7 155,2 504,0 Πηλίκο ορίου ασφαλούς έκθεσης προς μετρηθείσα τιμή ηλ.πεδίου (εκφράζει πόσες φορές κάτω από το όριο εντοπίζεται η τιμή της έντασης ηλ.πεδίου) ΙΑΓΡΑΜΜΑ 1.2: Πηλίκο ορίου ασφαλούς έκθεσης προς μετρηθείσα τιμή ηλ.πεδίου για κάθε περιοχή συχνοτήτων ΙΑΓΡΑΜΜΑ 1.3: Ένταση ηλεκτρικού πεδίου στο φάσμα συχνοτήτων 75ΜΗz-3GHz 9/22

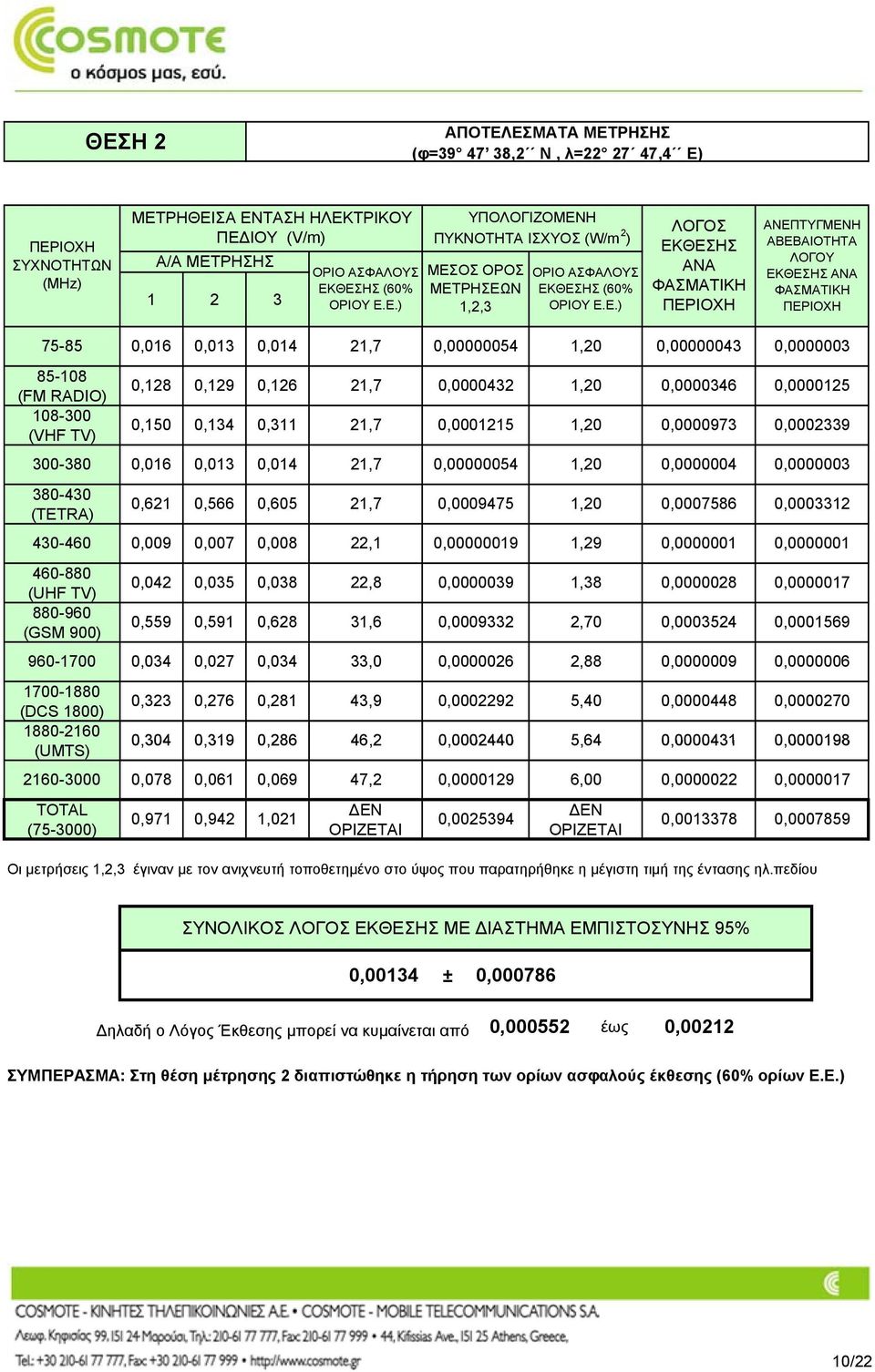

10 ΘΕΣΗ 2 ΑΠΟΤΕΛΕΣΜΑΤΑ ΜΕΤΡΗΣΗΣ (φ= ,2 Ν, λ= ,4 Ε) ΣΥΧΝΟΤΗΤΩΝ (MHz) ΜΕΤΡΗΘΕΙΣΑ ΕΝΤΑΣΗ ΗΛΕΚΤΡΙΚΟΥ ΠΕ ΙΟΥ (V/m) Α/Α ΜΕΤΡΗΣΗΣ ΟΡΙΟ ΑΣΦΑΛΟΥΣ ΕΚΘΕΣΗΣ (60% ΟΡΙΟΥ Ε.Ε.) ΥΠΟΛΟΓΙΖΟΜΕΝΗ ΠΥΚΝΟΤΗΤΑ ΙΣΧΥΟΣ (W/m 2 ) ΜΕΣΟΣ ΟΡΟΣ ΜΕΤΡΗΣΕΩΝ 1,2,3 ΟΡΙΟ ΑΣΦΑΛΟΥΣ ΕΚΘΕΣΗΣ (60% ΟΡΙΟΥ Ε.Ε.) ΛΟΓΟΣ ΕΚΘΕΣΗΣ ΑΝΑ ΦΑΣΜΑΤΙΚΗ ΑΝΕΠΤΥΓΜΕΝΗ ΑΒΕΒΑΙΟΤΗΤΑ ΛΟΓΟΥ ΕΚΘΕΣΗΣ ΑΝΑ ΦΑΣΜΑΤΙΚΗ ,016 0,013 0, (FM RADIO) (VHF TV) (TETRA) (UHF TV) (GSM 900) (DCS 1800) (UMTS) 0,128 0,129 0,126 0, ,20 0, , ,016 0,013 0,014 0,134 0,311 0, ,621 0,566 0,605 0, ,20 0, ,009 0,007 0,008 0,042 0,035 0, ,034 0,027 0,034 TOTAL ( ) 0,150 0,559 0,591 0,628 22,8 0,323 0,276 0,281 43,9 2,70 0, , , ,1 0, ,29 0, , ,6 33,0 0, , , , , , ,20 0, ,20 0, ,20 0, ,38 0, ,88 0, ,40 0, , , , , , , ,304 0,319 0,286 46,2 0, ,64 0, , ,078 0,061 0,069 47,2 0,971 0,942 1,021 ΕΝ ΟΡΙΖΕΤΑΙ 0, , ,00 ΕΝ ΟΡΙΖΕΤΑΙ 0, , , , Οι μετρήσεις 1,2,3 έγιναν με τον ανιχνευτή τοποθετημένο στο ύψος που παρατηρήθηκε η μέγιστη τιμή της έντασης ηλ.πεδίου ΣΥΝΟΛΙΚΟΣ ΛΟΓΟΣ ΕΚΘΕΣΗΣ ΜΕ ΙΑΣΤΗΜΑ ΕΜΠΙΣΤΟΣΥΝΗΣ 95% 0,00134 ± 0, ηλαδή ο Λόγος Έκθεσης μπορεί να κυμαίνεται από 0, έως 0,00212 ΣΥΜΠΕΡΑΣΜΑ: Στη θέση μέτρησης 2 διαπιστώθηκε η τήρηση των ορίων ασφαλούς έκθεσης (60% ορίων Ε.Ε.) 10/22

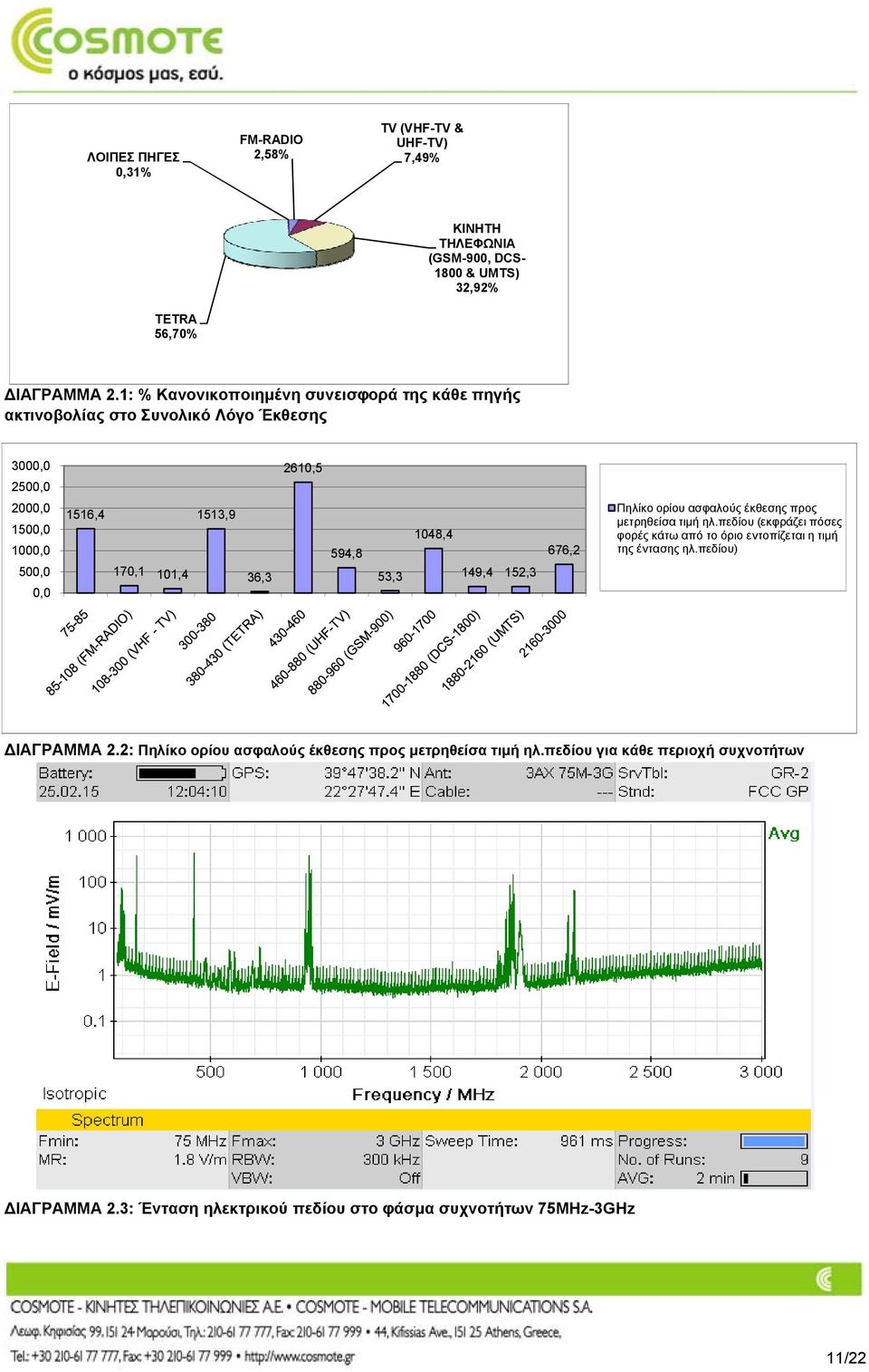

11 ΛΟΙΠΕΣ ΠΗΓΕΣ 0,31% FM-RADIO 2,58% TV (VHF-TV & UHF-TV) 7,49% TETRA 56,70% ΚΙΝΗΤΗ ΤΗΛΕΦΩΝΙA (GSM-900, DCS & UMTS) 32,92% ΙΑΓΡΑΜΜΑ 2.1: % Κανονικοποιημένη συνεισφορά της κάθε πηγής ακτινοβολίας στο Συνολικό Λόγο Έκθεσης 3000,0 2500,0 2000,0 1500,0 1000,0 500,0 0,0 1516,4 170,1 101,4 1513,9 36,3 2610,5 594,8 53,3 1048,4 149,4 152,3 676,2 Πηλίκο ορίου ασφαλούς έκθεσης προς μετρηθείσα τιμή ηλ.πεδίου (εκφράζει πόσες φορές κάτω από το όριο εντοπίζεται η τιμή της έντασης ηλ.πεδίου) ΙΑΓΡΑΜΜΑ 2.2: Πηλίκο ορίου ασφαλούς έκθεσης προς μετρηθείσα τιμή ηλ.πεδίου για κάθε περιοχή συχνοτήτων ΙΑΓΡΑΜΜΑ 2.3: Ένταση ηλεκτρικού πεδίου στο φάσμα συχνοτήτων 75ΜΗz-3GHz 11/22

12 ΘΕΣΗ 3 ΑΠΟΤΕΛΕΣΜΑΤΑ ΜΕΤΡΗΣΗΣ (φ= Ν, λ= ,4 Ε) ΣΥΧΝΟΤΗΤΩΝ (MHz) ΜΕΤΡΗΘΕΙΣΑ ΕΝΤΑΣΗ ΗΛΕΚΤΡΙΚΟΥ ΠΕ ΙΟΥ (V/m) Α/Α ΜΕΤΡΗΣΗΣ ΟΡΙΟ ΑΣΦΑΛΟΥΣ ΕΚΘΕΣΗΣ (60% ΟΡΙΟΥ Ε.Ε.) ΥΠΟΛΟΓΙΖΟΜΕΝΗ ΠΥΚΝΟΤΗΤΑ ΙΣΧΥΟΣ (W/m 2 ) ΜΕΣΟΣ ΟΡΟΣ ΜΕΤΡΗΣΕΩΝ 1,2,3 ΟΡΙΟ ΑΣΦΑΛΟΥΣ ΕΚΘΕΣΗΣ (60% ΟΡΙΟΥ Ε.Ε.) ΛΟΓΟΣ ΕΚΘΕΣΗΣ ΑΝΑ ΦΑΣΜΑΤΙΚΗ ΑΝΕΠΤΥΓΜΕΝΗ ΑΒΕΒΑΙΟΤΗΤΑ ΛΟΓΟΥ ΕΚΘΕΣΗΣ ΑΝΑ ΦΑΣΜΑΤΙΚΗ ,013 0,014 0, (FM RADIO) (VHF TV) (TETRA) (UHF TV) (GSM 900) (DCS 1800) (UMTS) 0,089 0,093 0,090 0,059 0,082 0, ,013 0,014 0,013 0,522 0,543 0, ,007 0,056 0,037 22,1 0,035 0,037 0,035 22,8 0, ,029 0,429 0,450 0,032 0,029 31,6 33,0 0,303 0,291 0,295 43,9 0,287 0,322 0,285 46, ,062 0,071 0,062 TOTAL ( ) 0,852 0,833 0,856 47,2 ΕΝ ΟΡΙΖΕΤΑΙ 0, , ,20 0, , ,20 0, ,20 0, , , , , ,70 0, , , ,88 0, , , ,40 0, , ,20 0, , , ,20 0, ,29 0, , ,38 0, , , , , , , ,64 0, , , ,00 0, , ΕΝ ΟΡΙΖΕΤΑΙ 0, , , Οι μετρήσεις 1,2,3 έγιναν με τον ανιχνευτή τοποθετημένο στο ύψος που παρατηρήθηκε η μέγιστη τιμή της έντασης ηλ.πεδίου ΣΥΝΟΛΙΚΟΣ ΛΟΓΟΣ ΕΚΘΕΣΗΣ ΜΕ ΙΑΣΤΗΜΑ ΕΜΠΙΣΤΟΣΥΝΗΣ 95% 0, ± 0, ηλαδή ο Λόγος Έκθεσης μπορεί να κυμαίνεται από 0, έως 0,00148 ΣΥΜΠΕΡΑΣΜΑ: Στη θέση μέτρησης 3 διαπιστώθηκε η τήρηση των ορίων ασφαλούς έκθεσης (60% ορίων Ε.Ε.) 12/22

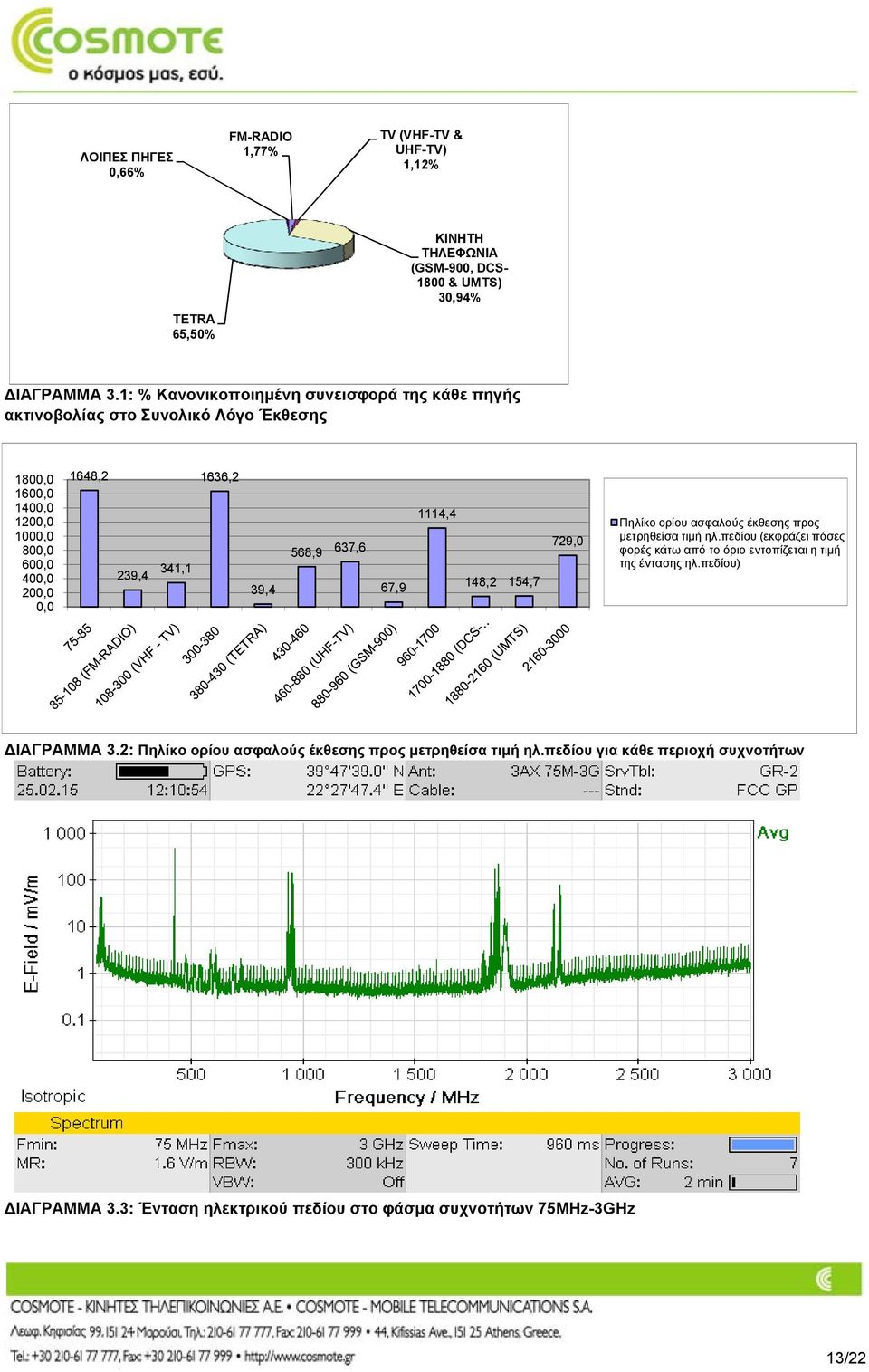

13 ΛΟΙΠΕΣ ΠΗΓΕΣ 0,66% FM-RADIO 1,77% TV (VHF-TV & UHF-TV) 1,12% TETRA 65,50% ΚΙΝΗΤΗ ΤΗΛΕΦΩΝΙA (GSM-900, DCS & UMTS) 30,94% ΙΑΓΡΑΜΜΑ 3.1: % Κανονικοποιημένη συνεισφορά της κάθε πηγής ακτινοβολίας στο Συνολικό Λόγο Έκθεσης 1800,0 1600,0 1400,0 1200,0 1000,0 800,0 600,0 400,0 200,0 0,0 1648,2 239,4 341,1 1636,2 39,4 568,9 637,6 67,9 1114,4 148,2 154,7 729,0 Πηλίκο ορίου ασφαλούς έκθεσης προς μετρηθείσα τιμή ηλ.πεδίου (εκφράζει πόσες φορές κάτω από το όριο εντοπίζεται η τιμή της έντασης ηλ.πεδίου) ΙΑΓΡΑΜΜΑ 3.2: Πηλίκο ορίου ασφαλούς έκθεσης προς μετρηθείσα τιμή ηλ.πεδίου για κάθε περιοχή συχνοτήτων ΙΑΓΡΑΜΜΑ 3.3: Ένταση ηλεκτρικού πεδίου στο φάσμα συχνοτήτων 75ΜΗz-3GHz 13/22

14 ΘΕΣΗ 4 ΑΠΟΤΕΛΕΣΜΑΤΑ ΜΕΤΡΗΣΗΣ (φ= ,3 Ν, λ= ,6 Ε) ΣΥΧΝΟΤΗΤΩΝ (MHz) ΜΕΤΡΗΘΕΙΣΑ ΕΝΤΑΣΗ ΗΛΕΚΤΡΙΚΟΥ ΠΕ ΙΟΥ (V/m) Α/Α ΜΕΤΡΗΣΗΣ ΟΡΙΟ ΑΣΦΑΛΟΥΣ ΕΚΘΕΣΗΣ (60% ΟΡΙΟΥ Ε.Ε.) ΥΠΟΛΟΓΙΖΟΜΕΝΗ ΠΥΚΝΟΤΗΤΑ ΙΣΧΥΟΣ (W/m 2 ) ΜΕΣΟΣ ΟΡΟΣ ΜΕΤΡΗΣΕΩΝ 1,2,3 ΟΡΙΟ ΑΣΦΑΛΟΥΣ ΕΚΘΕΣΗΣ (60% ΟΡΙΟΥ Ε.Ε.) ΛΟΓΟΣ ΕΚΘΕΣΗΣ ΑΝΑ ΦΑΣΜΑΤΙΚΗ ΑΝΕΠΤΥΓΜΕΝΗ ΑΒΕΒΑΙΟΤΗΤΑ ΛΟΓΟΥ ΕΚΘΕΣΗΣ ΑΝΑ ΦΑΣΜΑΤΙΚΗ ,014 0,012 0, (FM RADIO) (VHF TV) (TETRA) (UHF TV) (GSM 900) (DCS 1800) (UMTS) 0,067 0,192 0,067 0,068 0,195 0, ,015 0,013 0, TOTAL ( ) 0,409 0,435 0,459 0,008 0,008 0,008 22,1 0,038 0,037 0,039 0,660 0,580 0,041 0,041 0,361 0,441 0,046 22,8 0,611 31,6 0,377 33,0 43,9 0,387 0,376 0,368 46,2 0, ,20 0, , , ,20 0, ,20 0, , , , , , ,38 0, ,88 0, , ,40 0, ,64 0, ,20 0, ,20 0, ,29 0, , , , , , , , , ,70 0, , , , , , ,070 0,070 0,070 47,2 0, ,00 0, , ΕΝ 0,966 0,955 0,936 0, ΟΡΙΖΕΤΑΙ ΕΝ ΟΡΙΖΕΤΑΙ 0, , Οι μετρήσεις 1,2,3 έγιναν με τον ανιχνευτή τοποθετημένο στο ύψος που παρατηρήθηκε η μέγιστη τιμή της έντασης ηλ.πεδίου ΣΥΝΟΛΙΚΟΣ ΛΟΓΟΣ ΕΚΘΕΣΗΣ ΜΕ ΙΑΣΤΗΜΑ ΕΜΠΙΣΤΟΣΥΝΗΣ 95% 0,00100 ± 0, ηλαδή ο Λόγος Έκθεσης μπορεί να κυμαίνεται από 0, έως 0,00157 ΣΥΜΠΕΡΑΣΜΑ: Στη θέση μέτρησης 4 διαπιστώθηκε η τήρηση των ορίων ασφαλούς έκθεσης (60% ορίων Ε.Ε.) 14/22

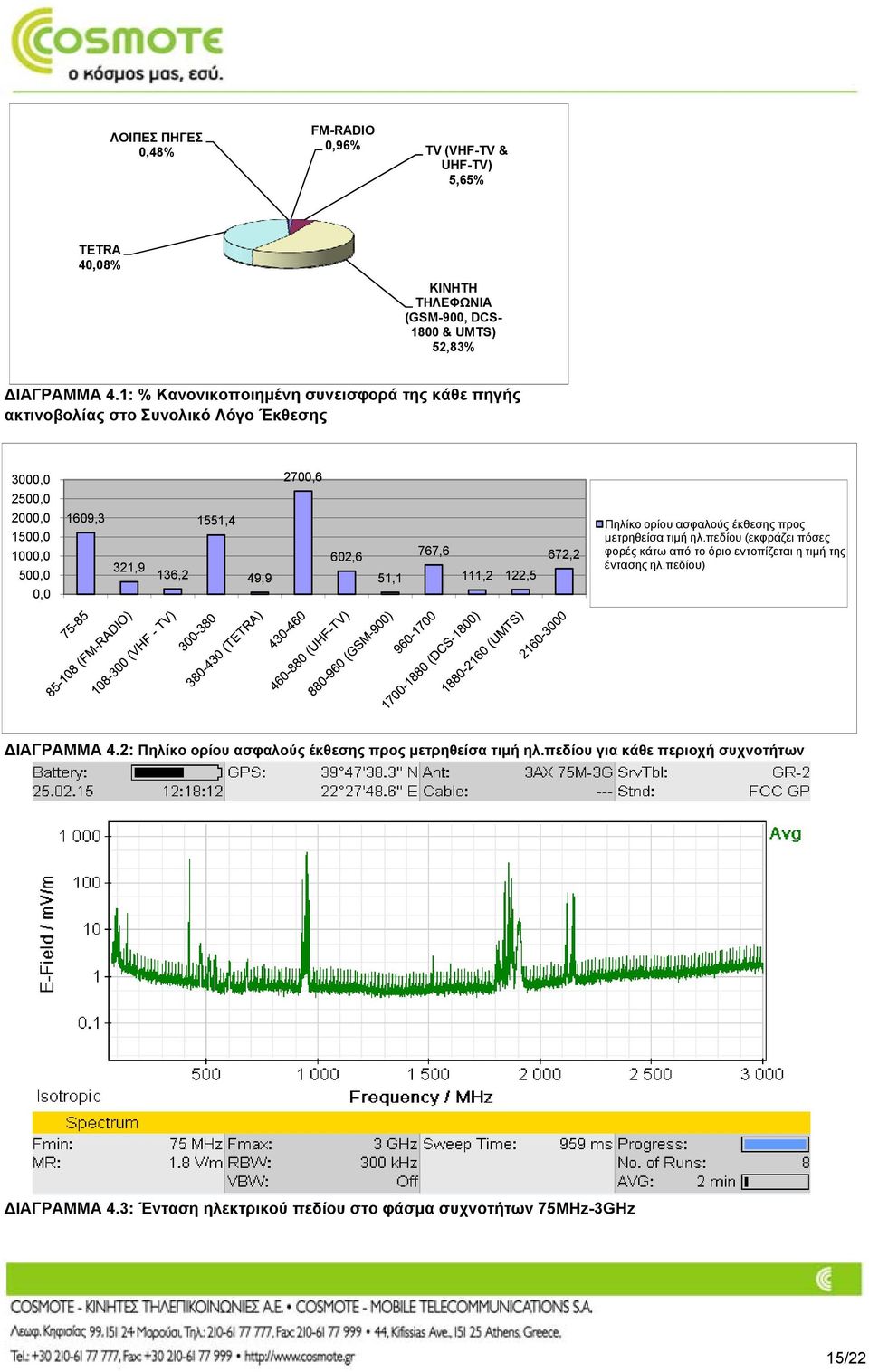

15 ΛΟΙΠΕΣ ΠΗΓΕΣ 0,48% FM-RADIO 0,96% TV (VHF-TV & UHF-TV) 5,65% TETRA 40,08% ΚΙΝΗΤΗ ΤΗΛΕΦΩΝΙA (GSM-900, DCS & UMTS) 52,83% ΙΑΓΡΑΜΜΑ 4.1: % Κανονικοποιημένη συνεισφορά της κάθε πηγής ακτινοβολίας στο Συνολικό Λόγο Έκθεσης 3000,0 2500,0 2000,0 1500,0 1000,0 500,0 0,0 1609,3 321,9 136,2 1551,4 49,9 2700,6 602,6 51,1 767,6 111,2 122,5 672,2 Πηλίκο ορίου ασφαλούς έκθεσης προς μετρηθείσα τιμή ηλ.πεδίου (εκφράζει πόσες φορές κάτω από το όριο εντοπίζεται η τιμή της έντασης ηλ.πεδίου) ΙΑΓΡΑΜΜΑ 4.2: Πηλίκο ορίου ασφαλούς έκθεσης προς μετρηθείσα τιμή ηλ.πεδίου για κάθε περιοχή συχνοτήτων ΙΑΓΡΑΜΜΑ 4.3: Ένταση ηλεκτρικού πεδίου στο φάσμα συχνοτήτων 75ΜΗz-3GHz 15/22

16 ΘΕΣΗ 5 ΑΠΟΤΕΛΕΣΜΑΤΑ ΜΕΤΡΗΣΗΣ (φ= ,4 Ν, λ= ,1 Ε) ΣΥΧΝΟΤΗΤΩΝ (MHz) ΜΕΤΡΗΘΕΙΣΑ ΕΝΤΑΣΗ ΗΛΕΚΤΡΙΚΟΥ ΠΕ ΙΟΥ (V/m) Α/Α ΜΕΤΡΗΣΗΣ ΟΡΙΟ ΑΣΦΑΛΟΥΣ ΕΚΘΕΣΗΣ (60% ΟΡΙΟΥ Ε.Ε.) ΥΠΟΛΟΓΙΖΟΜΕΝΗ ΠΥΚΝΟΤΗΤΑ ΙΣΧΥΟΣ (W/m 2 ) ΜΕΣΟΣ ΟΡΟΣ ΜΕΤΡΗΣΕΩΝ 1,2,3 ΟΡΙΟ ΑΣΦΑΛΟΥΣ ΕΚΘΕΣΗΣ (60% ΟΡΙΟΥ Ε.Ε.) ΛΟΓΟΣ ΕΚΘΕΣΗΣ ΑΝΑ ΦΑΣΜΑΤΙΚΗ ΑΝΕΠΤΥΓΜΕΝΗ ΑΒΕΒΑΙΟΤΗΤΑ ΛΟΓΟΥ ΕΚΘΕΣΗΣ ΑΝΑ ΦΑΣΜΑΤΙΚΗ (FM RADIO) (VHF TV) (TETRA) (UHF TV) (GSM 900) (DCS 1800) (UMTS) 0,012 0,014 0,013 0,107 0,116 0,110 0,055 0,070 0, ,013 0,015 0,013 0,063 0,204 0,027 0,157 0,201 0,184 0,057 0, ,007 0,033 0,007 22,1 0,045 0,042 0,041 22,8 0,188 0,195 0,030 0,027 31,6 33,0 0,133 0,137 43, ,062 0,071 0,063 TOTAL ( ) 0,364 0,343 0,351 0,206 46,2 47,2 ΕΝ ΟΡΙΖΕΤΑΙ 0, , , , ,20 1,20 1,20 0, ,20 5,40 0, ,64 0, , , , , , , , ,20 0, , , ,29 0, , , ,38 0, , , ,70 0, , , , , , ,88 0, , , ,00 0, , ΕΝ ΟΡΙΖΕΤΑΙ 0, , , , , Οι μετρήσεις 1,2,3 έγιναν με τον ανιχνευτή τοποθετημένο στο ύψος που παρατηρήθηκε η μέγιστη τιμή της έντασης ηλ.πεδίου ΣΥΝΟΛΙΚΟΣ ΛΟΓΟΣ ΕΚΘΕΣΗΣ ΜΕ ΙΑΣΤΗΜΑ ΕΜΠΙΣΤΟΣΥΝΗΣ 95% 0, ± 0, ηλαδή ο Λόγος Έκθεσης μπορεί να κυμαίνεται από 0, έως 0, ΣΥΜΠΕΡΑΣΜΑ: Στη θέση μέτρησης 5 διαπιστώθηκε η τήρηση των ορίων ασφαλούς έκθεσης (60% ορίων Ε.Ε.) 16/22

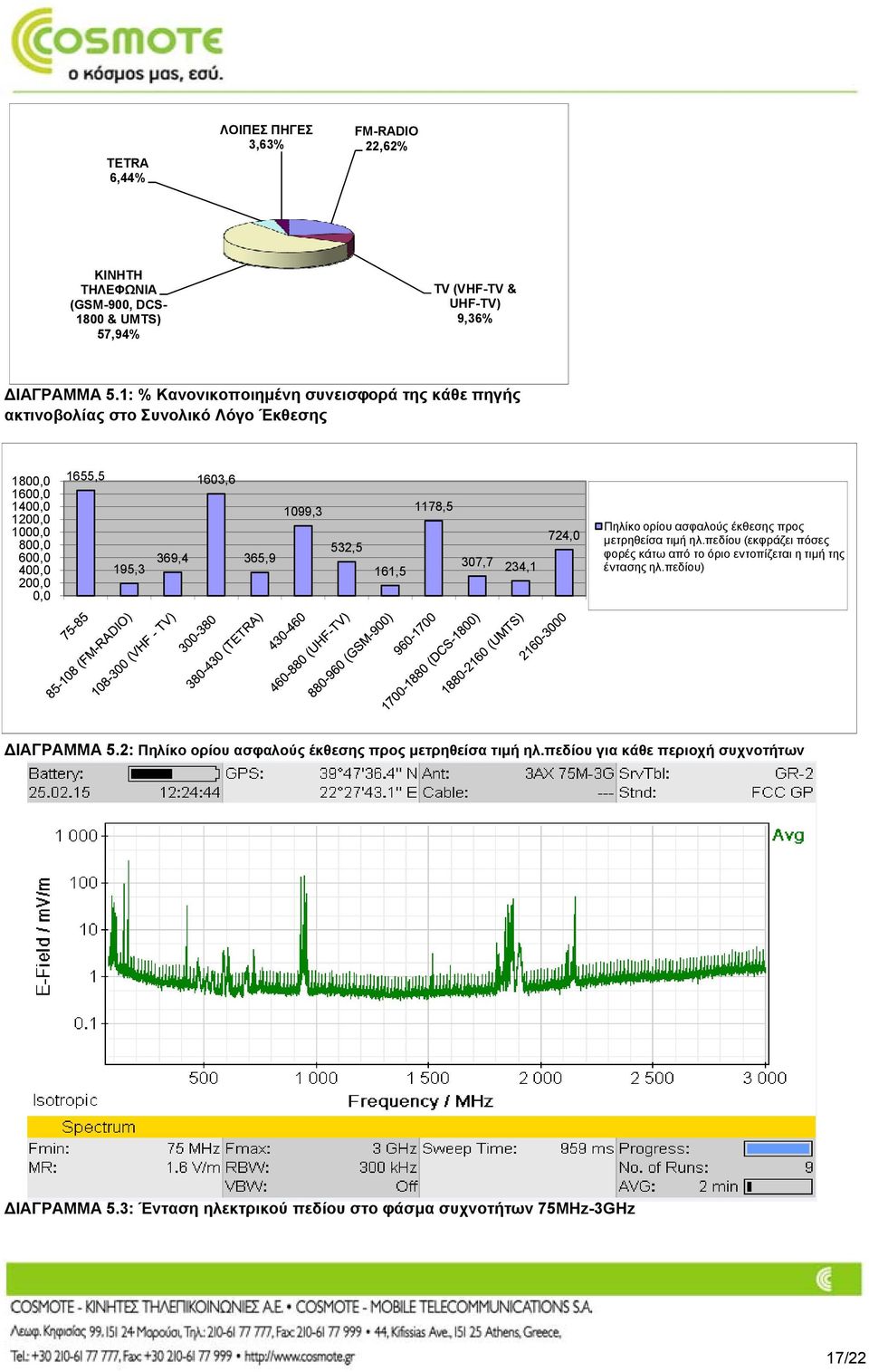

17 TETRA 6,44% ΛΟΙΠΕΣ ΠΗΓΕΣ 3,63% FM-RADIO 22,62% ΚΙΝΗΤΗ ΤΗΛΕΦΩΝΙA (GSM-900, DCS & UMTS) 57,94% TV (VHF-TV & UHF-TV) 9,36% ΙΑΓΡΑΜΜΑ 5.1: % Κανονικοποιημένη συνεισφορά της κάθε πηγής ακτινοβολίας στο Συνολικό Λόγο Έκθεσης 1800,0 1600,0 1400,0 1200,0 1000,0 800,0 600,0 400,0 200,0 0,0 1655,5 195,3 369,4 1603,6 365,9 1099,3 532,5 161,5 1178,5 307,7 234,1 724,0 Πηλίκο ορίου ασφαλούς έκθεσης προς μετρηθείσα τιμή ηλ.πεδίου (εκφράζει πόσες φορές κάτω από το όριο εντοπίζεται η τιμή της έντασης ηλ.πεδίου) ΙΑΓΡΑΜΜΑ 5.2: Πηλίκο ορίου ασφαλούς έκθεσης προς μετρηθείσα τιμή ηλ.πεδίου για κάθε περιοχή συχνοτήτων ΙΑΓΡΑΜΜΑ 5.3: Ένταση ηλεκτρικού πεδίου στο φάσμα συχνοτήτων 75ΜΗz-3GHz 17/22

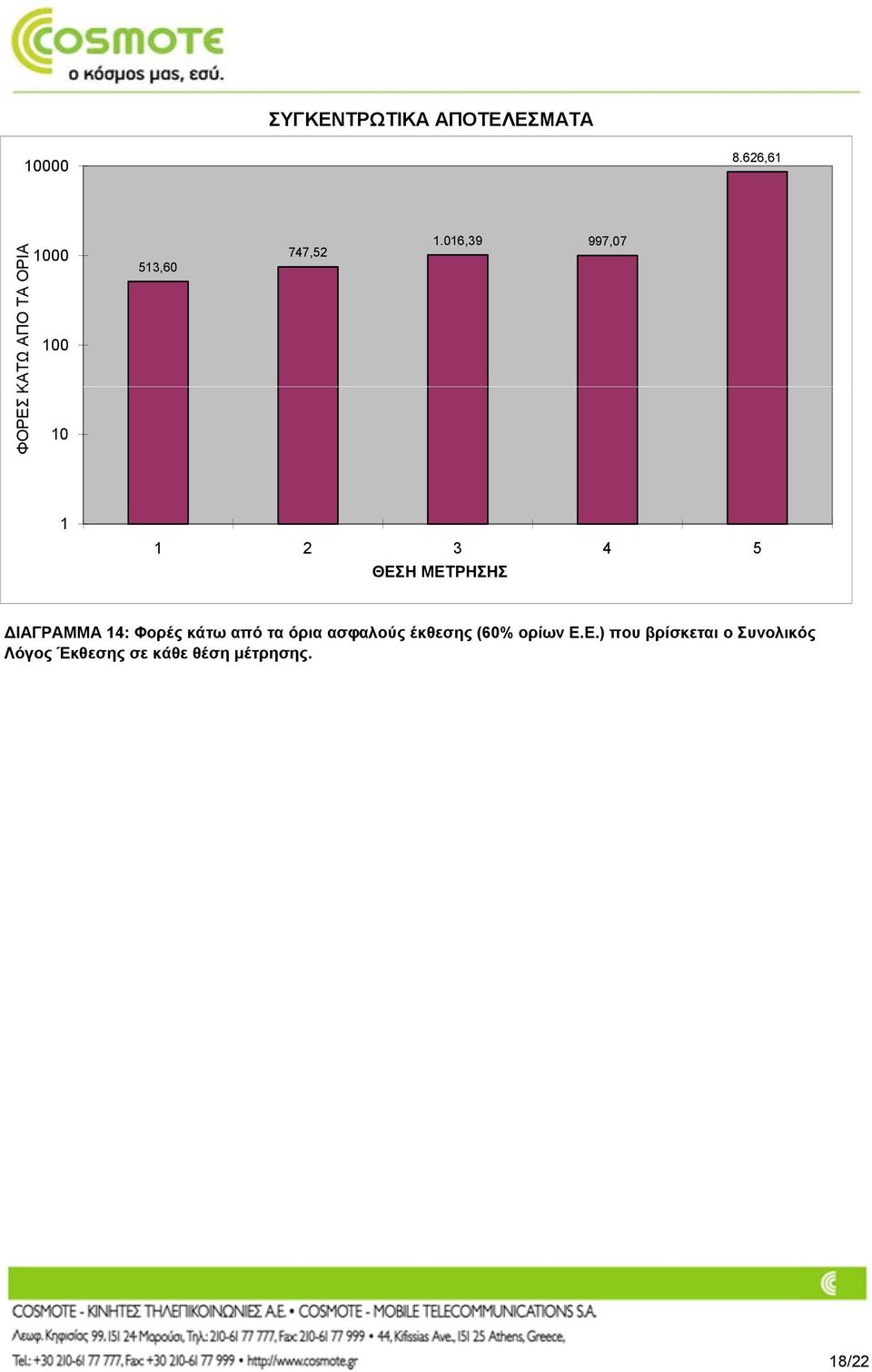

18 ΣΥΓΚΕΝΤΡΩΤΙΚΑ ΑΠΟΤΕΛΕΣΜΑΤΑ ,61 ΦΟΡΕΣ ΚΑΤΩ ΑΠΟ ΤΑ ΟΡΙΑ ,60 747, ,39 997, ΘΕΣΗ ΜΕΤΡΗΣΗΣ ΙΑΓΡΑΜΜΑ 14: Φορές κάτω από τα όρια ασφαλούς έκθεσης (60% ορίων Ε.Ε.) που βρίσκεται ο Συνολικός Λόγος Έκθεσης σε κάθε θέση μέτρησης. 18/22

19 Τελικά Συμπεράσματα Από τα αποτελέσματα των μετρήσεων που παρουσιάζονται στα παραπάνω διαγράμματα και πίνακες, εξάγονται τα εξής συμπεράσματα: (α) Σε όλες τις θέσεις μέτρησης η τιμή του Συνολικού Λόγου Έκθεσης και τα όρια του διαστήματος εμπιστοσύνης 95% του είναι μικρότερα της μονάδας, οπότε τα επίπεδα του ηλεκτρομαγνητικού πεδίου είναι χαμηλότερα των ορίων ασφαλούς έκθεσης (60% ορίου Ε.Ε). (β) Σε όλες τις περιοχές συχνοτήτων και για όλες τις εφαρμογές (TV, ραδιόφωνο, κινητή τηλεφωνία κτλ), οι μετρηθείσες τιμές ηλεκτρικού πεδίου είναι χαμηλότερες των ορίων ασφαλούς έκθεσης (60% ορίου Ε.Ε.). Εν κατακλείδι, οι τιμές που μετρήθηκαν από όλες τις πηγές Η/Μ ακτινοβολίας είναι χαμηλότερες των ορίων ασφαλούς έκθεσης (60% ορίων Ε.Ε.). Ο εκπονητής της μέτρησης & ο συντάκτης της έκθεσης Ρισβάς Παναγιώτης Ακτινοφυσικός Φυσικός Ιατρικής MSc Ιατρικής Ακτινοφυσικής / ΜΒΑ Ο προϊστάμενος του Τμήματος Ελέγχου & Μετρήσεων Ραδιοεκπομπών ρ. Χρήστος Ράπτης PhD Φυσικής Ακτινοβολιών Περιβάλλοντος της Σχολής Ηλεκτρολόγων Μηχανικών & Μηχανικών Υπολογιστών του Αριστοτελείου Πανεπιστημίου Θεσσαλονίκης 19/22

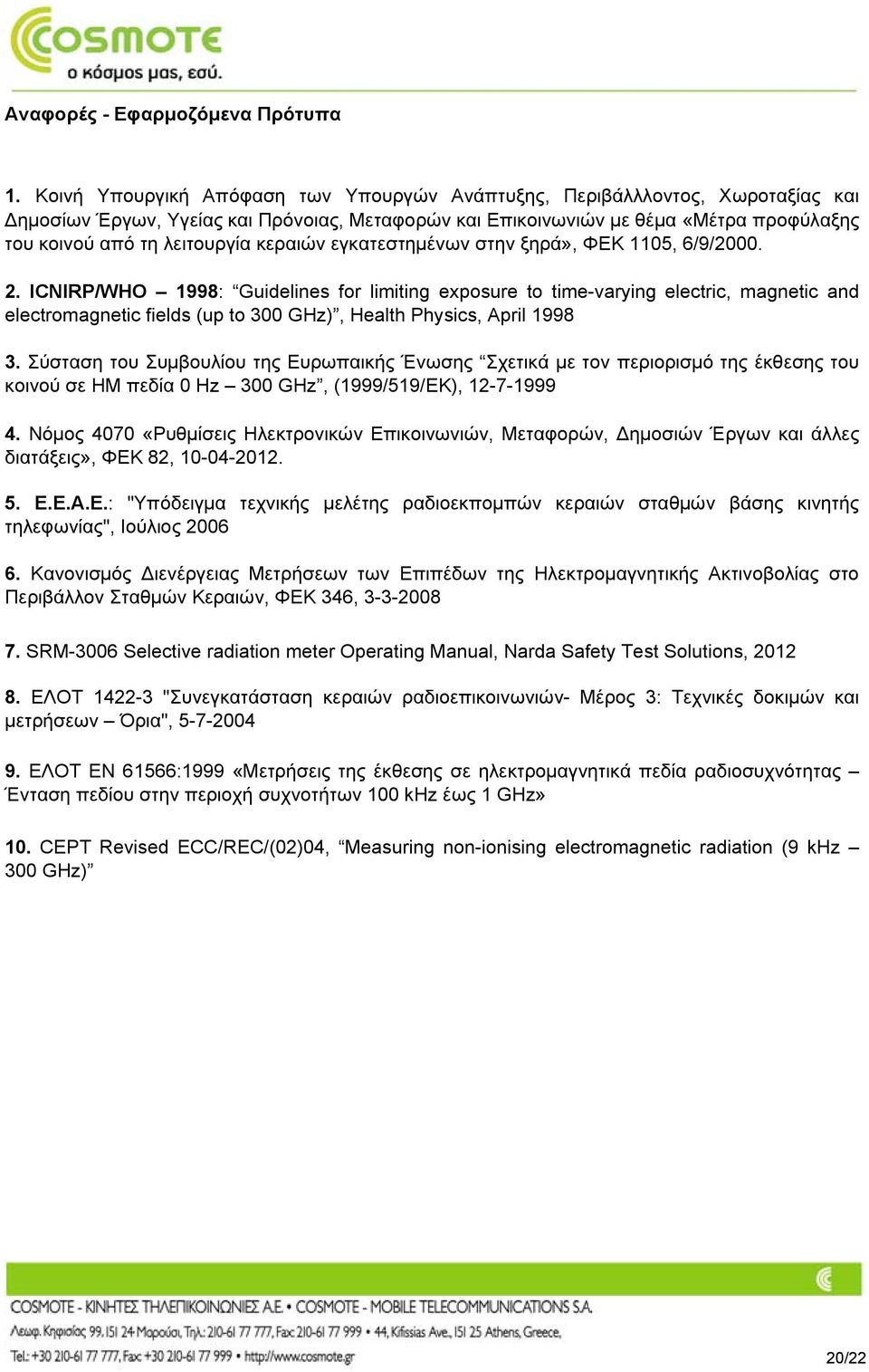

20 Αναφορές - Εφαρμοζόμενα Πρότυπα 1. Κοινή Υπουργική Απόφαση των Υπουργών Ανάπτυξης, Περιβάλλλοντος, Χωροταξίας και ημοσίων Έργων, Υγείας και Πρόνοιας, Μεταφορών και Επικοινωνιών με θέμα «Μέτρα προφύλαξης του κοινού από τη λειτουργία κεραιών εγκατεστημένων στην ξηρά», ΦΕΚ 1105, 6/9/ ΙCNIRP/WHO 1998: Guidelines for limiting exposure to time-varying electric, magnetic and electromagnetic fields (up to 300 GHz), Health Physics, April Σύσταση του Συμβουλίου της Ευρωπαικής Ένωσης Σχετικά με τον περιορισμό της έκθεσης του κοινού σε ΗΜ πεδία 0 Hz 300 GHz, (1999/519/ΕΚ), Νόμος 4070 «Ρυθμίσεις Ηλεκτρονικών Επικοινωνιών, Μεταφορών, ημοσιών Έργων και άλλες διατάξεις», ΦΕΚ 82, Ε.Ε.Α.Ε.: "Υπόδειγμα τεχνικής μελέτης ραδιοεκπομπών κεραιών σταθμών βάσης κινητής τηλεφωνίας", Ιούλιος Κανονισμός ιενέργειας Μετρήσεων των Επιπέδων της Ηλεκτρομαγνητικής Ακτινοβολίας στο Περιβάλλον Σταθμών Κεραιών, ΦΕΚ 346, SRM-3006 Selective radiation meter Operating Manual, Narda Safety Test Solutions, ΕΛΟΤ "Συνεγκατάσταση κεραιών ραδιοεπικοινωνιών- Μέρος 3: Tεχνικές δοκιµών και µετρήσεων Όρια", ΕΛΟΤ EN 61566:1999 «Mετρήσεις της έκθεσης σε ηλεκτρομαγνητικά πεδία ραδιοσυχνότητας Ένταση πεδίου στην περιοχή συχνοτήτων 100 khz έως 1 GHz» 10. CEPT Revised ECC/REC/(02)04, Measuring non-ionising electromagnetic radiation (9 khz 300 GHz) 20/22

21 Σχεδιάγραμμα της περιοχής μετρήσεων ΘΕΣΗ 3 ΙΣΤΟI WiMax ΘΕΣΗ 4 ΘΕΣΗ 2 ΙΣΤΟΣ VHF & ΑΠΟΞΗΛΩΜΕΝΟΣ ΙΣΤΟΣ ΘΕΣΗ 1 ΙΣΤΟΣ ΕΠΑ ΙΣΤΟΣ VODAFONE ΘΕΣΗ 5 ΙΣΤΟΣ COSMOTE 21/22

22 Φωτογραφίες της περιοχής μετρήσεων ΓΕΝΙΚΗ ΑΠΟΨΗ ΙΣΤΩΝ ΚΙΝΗΤΗΣ COSMOTE & WIND & ΙΣΤΩΝ VHF & WiMax Ιστοι WiMax ΙΣΤΟΣ VHF ΑΠΟΞΗΛΩΜΕΝΟΣ ΙΣΤΟΣ (εκτός 50m) Ιστός ΕΠΑ (εκτός 50m) Ιστός VHF (εκτός 50m) 22/22
