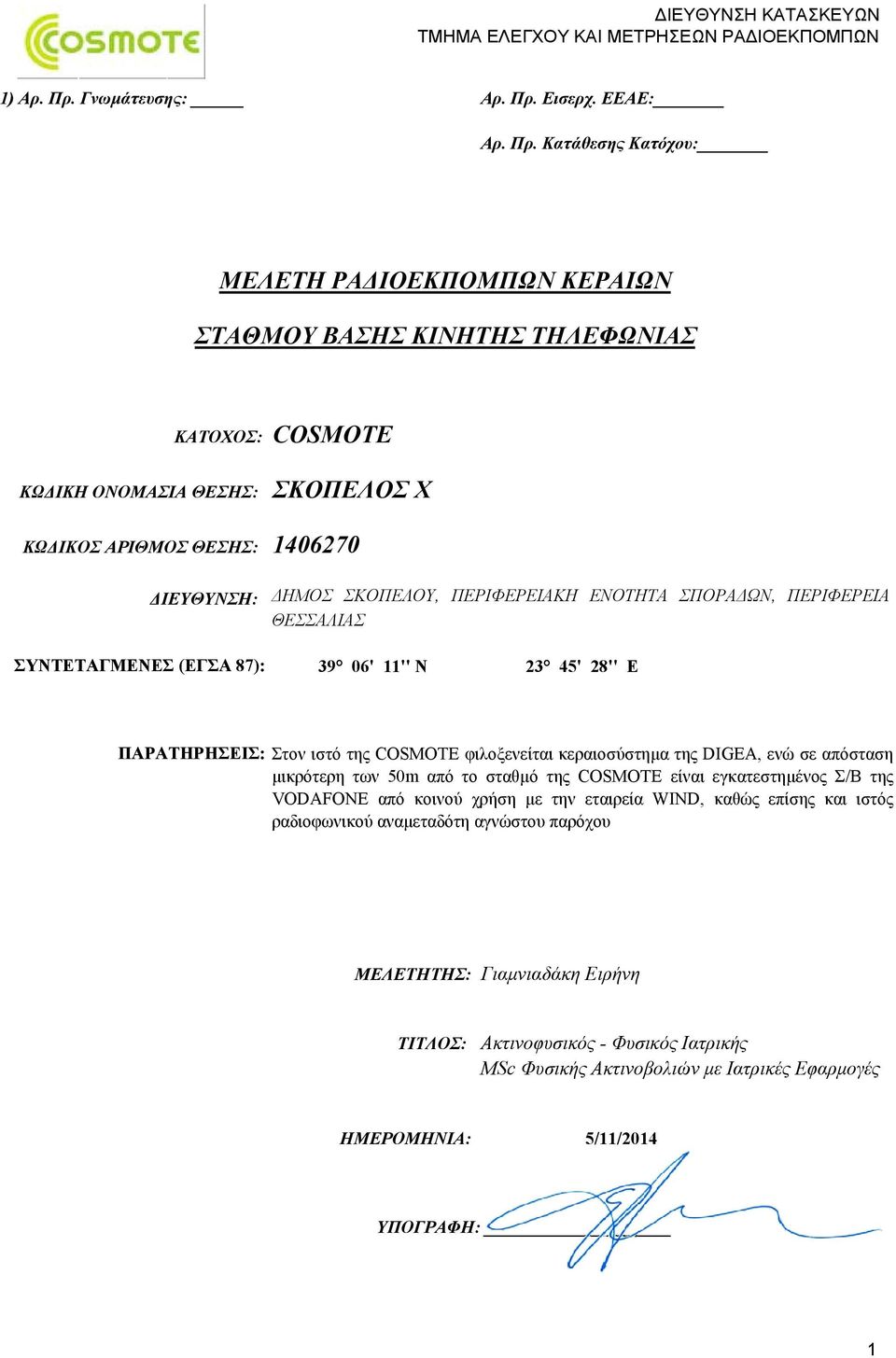

1 ) Αρ. Πρ. Γνωμάτευσης: Αρ. Πρ. Εισερχ. ΕΕΑΕ: Αρ. Πρ. Κατάθεσης Κατόχου: ΜΕΛΕΤΗ ΡΑΔΙOΕΚΠΟΜΠΩΝ ΚΕΡΑΙΩΝ ΣΤΑΘΜΟΥ ΒΑΣΗΣ ΚΙΝΗΤΗΣ ΤΗΛΕΦΩΝΙΑΣ ΚΑΤΟΧΟΣ: COSMOTE ΚΩΔΙΚΗ ΟΝΟΜΑΣΙΑ ΘΕΣΗΣ: ΣΚΟΠΕΛΟΣ Χ ΚΩΔΙΚΟΣ ΑΡΙΘΜΟΣ ΘΕΣΗΣ: ΔΙΕΥΘΥΝΣΗ: ΔΗΜΟΣ ΣΚΟΠΕΛΟΥ, ΠΕΡΙΦΕΡΕΙΑΚΗ ΕΝΟΤΗΤΑ ΣΠΟΡΑΔΩΝ, ΠΕΡΙΦΕΡΕΙΑ ΘΕΣΣΑΛΙΑΣ ΣΥΝΤΕΤΑΓΜΕΝΕΣ (ΕΓΣΑ 87): 39 06' 11'' Ν 23 45' 28'' Ε ΠΑΡΑΤΗΡΗΣΕΙΣ: Στον ιστό της COSMOTE φιλοξενείται κεραιοσύστημα της DIGEA, ενώ σε απόσταση μικρότερη των 50m απότοσταθμότηςcosmote είναι εγκατεστημένος Σ/Β της VODAFONE από κοινού χρήση με την εταιρεία WIND, καθώς επίσης και ιστός ραδιοφωνικού αναμεταδότη αγνώστου παρόχου ΜΕΛΕΤΗΤΗΣ: Γιαμνιαδάκη Ειρήνη ΤΙΤΛΟΣ: Ακτινοφυσικός - Φυσικός Ιατρικής MSc Φυσικής Ακτινοβολιών με Ιατρικές Εφαρμογές ΗΜΕΡΟΜΗΝΙΑ: 5/11/2014 ΥΠΟΓΡΑΦΗ: 1

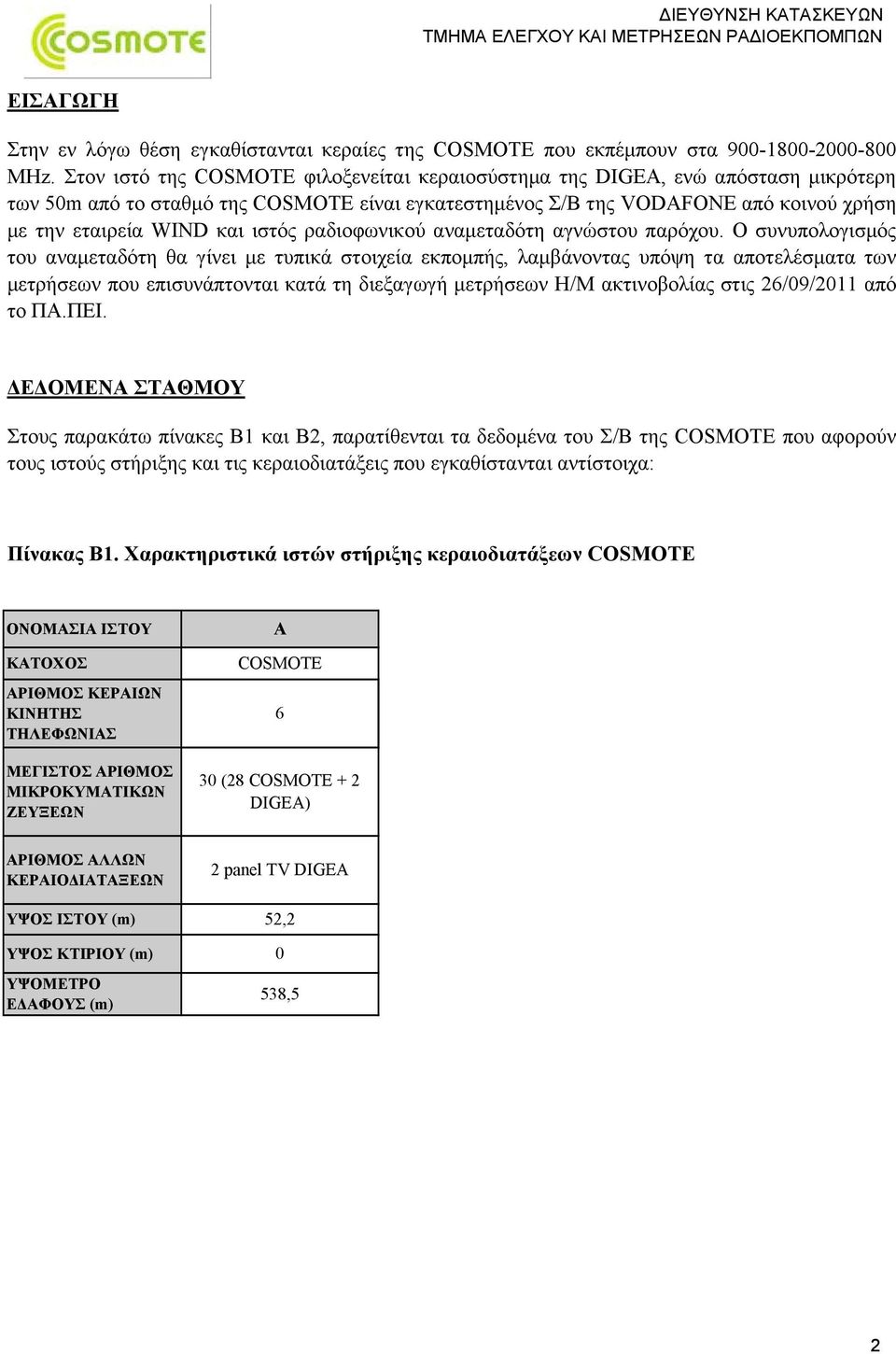

2 ΕΙΣΑΓΩΓΗ Στην εν λόγω θέση εγκαθίστανται κεραίες της COSMOTE που εκπέμπουν στα MHz. Στον ιστό της COSMOTE φιλοξενείται κεραιοσύστημα της DIGEA, ενώ απόσταση μικρότερη των 50m από το σταθμό της COSMOTE είναι εγκατεστημένος Σ/Β της VODAFONE από κοινού χρήση με την εταιρεία WIND και ιστός ραδιοφωνικού αναμεταδότη αγνώστου παρόχου. Ο συνυπολογισμός του αναμεταδότη θα γίνει με τυπικά στοιχεία εκπομπής, λαμβάνοντας υπόψη τα αποτελέσματα των μετρήσεων που επισυνάπτονται κατά τη διεξαγωγή μετρήσεων Η/Μ ακτινοβολίας στις 26/09/2011 από το ΠΑ.ΠΕΙ. ΔΕΔΟΜΕΝΑ ΣΤΑΘΜΟΥ Στους παρακάτω πίνακες Β1 και Β2, παρατίθενται τα δεδομένα του Σ/Β της COSMOTE που αφορούν τους ιστούς στήριξης και τις κεραιοδιατάξεις που εγκαθίστανται αντίστοιχα: Πίνακας Β1. Χαρακτηριστικά ιστών στήριξης κεραιοδιατάξεων COSMOTE ΟΝΟΜΑΣΙΑ ΙΣΤΟΥ ΚΑΤΟΧΟΣ ΑΡΙΘΜΟΣ ΚΕΡΑΙΩΝ ΚΙΝΗΤΗΣ ΤΗΛΕΦΩΝΙΑΣ ΜΕΓΙΣΤΟΣ ΑΡΙΘΜΟΣ ΜΙΚΡΟΚΥΜΑΤΙΚΩΝ ΖΕΥΞΕΩΝ Α COSMOTE 6 30 (28 COSMOTE + 2 DIGEA) ΑΡΙΘΜΟΣ ΑΛΛΩΝ ΚΕΡΑΙΟΔΙΑΤΑΞΕΩΝ ΥΨΟΣ ΙΣΤΟΥ (m) ΥΨΟΣ ΚΤΙΡΙΟΥ (m) ΥΨΟΜΕΤΡΟ ΕΔΑΦΟΥΣ (m) 2 panel TV DIGEA 52, ,5 2

3 Πίνακας Β2-1α. Tεχνικά χαρακτηριστικά των κεραιοδιατάξεων COSMOTE Α/Α ΚΕΡΑΙΟΔΙΑΤΑΞΗΣ ΙΣΤΟΣ ΣΤΗΡΙΞΗΣ ΠΑΡΟΧΟΣ ΥΠΗΡΕΣΙΑ ΣΥΧΝΟΤΗΤΑ ΕΚΠΟΜΠΗΣ (MHz) ΑΖΙΜΟΥΘΙΟ ΗΛΕΚΤΡΙΚΗ ΚΑΙ ΜΗΧΑΝΙΚΗ ΚΛΙΣΗ ψ ΥΨΟΣ ΚΕΝΤΡΟΥ ΚΕΡΑΙΑΣ ΑΠΟ ΒΑΣΗ ΙΣΤΟΥ (m) ΜΗΚΟΣ ΚΕΡΑΙΑΣ (m) ΑΠΟΣΤΑΣΗ ΕΞ. ΕΠΙΦΑΝΕΙΑΣ ΚΕΡΑΙΑΣ ΑΠΟ ΚΕΝΤΡΟ ΙΣΤΟΥ ρ (m) ΚΑΤΑΣΚΕΥΑΣΤΗΣ ΜΟΝΤΕΛΟ / ΤΥΠΟΣ ΜΕΓΙΣΤΟ ΚΕΡΔΟΣ ΚΥΡΙΟΥ ΛΟΒΟΥ G m (dbi) ΜΕΓΙΣΤΟ ΚΕΡΔΟΣ ΜΕΓΑΛΥΤΕΡΟΥ ΔΕΥΤΕΡΕΥΟΝΤΟΣ ΛΟΒΟΥ G S (dbi) ΓΩΝΙΑ ΗΜΙΣΕΩΣ ΙΣΧΥΟΣ θ -3dB (ΚΑΤΑΚΟΡΥΦΟ ΔΙΑΓΡΑΜΜΑ) ΓΩΝΙΑ θ s (ΚΑΤΑΚΟΡΥΦΟ ΔΙΑΓΡΑΜΜΑ) ΓΩΝΙΑ ΗΜΙΣΕΩΣ ΙΣΧΥΟΣ φ -3dB ΓΩΝΙΑ 1/10 ΙΣΧΥΟΣ φ -10dB ΓΩΝΙΑ 1/100 ΙΣΧΥΟΣ φ -20dB ΜΕΓΙΣΤΟ ΚΕΡΔΟΣ ΜΕΓΑΛΥΤΕΡΟΥ ΠΛΑΓΙΟΥ ΛΟΒΟΥ G r (dbi) ΑΡΙΘΜΟΣ ΦΑΣΜΑΤΙΚΩΝ ΚΑΝΑΛΙΩΝ (ΦΕΡΟΥΣΩΝ) ΙΣΧΥΣ ΣΤΗΝ ΕΙΣΟΔΟ ΤΗΣ ΚΕΡΑΙΟΔΙΑΤΑΞΗΣ ΑΝΑ ΦΕΡΟΥΣΑ (W) EIRP (W) 1Α 1B 1Γ 1Δ 1Ε 1Z Α Α Α Α Α Α COSMOTE COSMOTE COSMOTE COSMOTE COSMOTE COSMOTE LTE-800 DCS-1800 LTE GSM-900 UMTS UMTS ,6 46,6 46,6 46,6 46,6 46,6 2,622 2,622 2,622 2,622 2,622 2,622 1,6 1,6 1,6 1,6 1,6 1,6 KATHREIN KATHREIN KATHREIN KATHREIN KATHREIN KATHREIN ,7 16,6 16,6 17,2 17,2 16,9 5,5 4,6 4,6 5,2 5, ,8 77 7,7 77 7,7 71 7,1 71 7, ,2 731,3 365,7 787,2 524,8 881,6 3

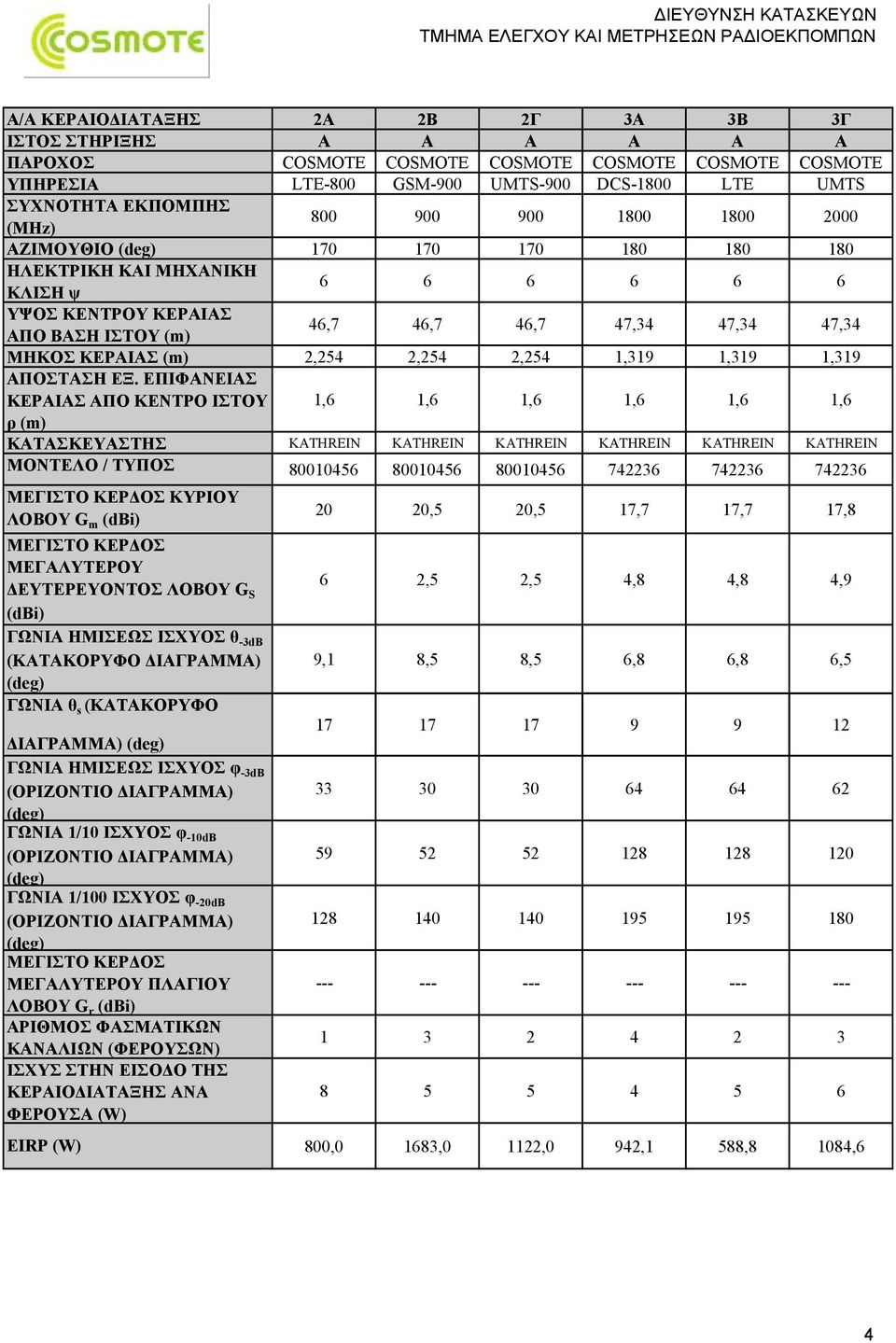

4 Α/Α ΚΕΡΑΙΟΔΙΑΤΑΞΗΣ ΙΣΤΟΣ ΣΤΗΡΙΞΗΣ ΠΑΡΟΧΟΣ ΥΠΗΡΕΣΙΑ ΣΥΧΝΟΤΗΤΑ ΕΚΠΟΜΠΗΣ (MHz) ΑΖΙΜΟΥΘΙΟ ΗΛΕΚΤΡΙΚΗ ΚΑΙ ΜΗΧΑΝΙΚΗ ΚΛΙΣΗ ψ ΥΨΟΣ ΚΕΝΤΡΟΥ ΚΕΡΑΙΑΣ ΑΠΟ ΒΑΣΗ ΙΣΤΟΥ (m) ΜΗΚΟΣ ΚΕΡΑΙΑΣ (m) ΑΠΟΣΤΑΣΗ ΕΞ. ΕΠΙΦΑΝΕΙΑΣ ΚΕΡΑΙΑΣ ΑΠΟ ΚΕΝΤΡΟ ΙΣΤΟΥ ρ (m) ΚΑΤΑΣΚΕΥΑΣΤΗΣ ΜΟΝΤΕΛΟ / ΤΥΠΟΣ ΜΕΓΙΣΤΟ ΚΕΡΔΟΣ ΚΥΡΙΟΥ ΛΟΒΟΥ G m (dbi) ΜΕΓΙΣΤΟ ΚΕΡΔΟΣ ΜΕΓΑΛΥΤΕΡΟΥ ΔΕΥΤΕΡΕΥΟΝΤΟΣ ΛΟΒΟΥ G S (dbi) ΓΩΝΙΑ ΗΜΙΣΕΩΣ ΙΣΧΥΟΣ θ -3dB (ΚΑΤΑΚΟΡΥΦΟ ΔΙΑΓΡΑΜΜΑ) ΓΩΝΙΑ θ s (ΚΑΤΑΚΟΡΥΦΟ ΔΙΑΓΡΑΜΜΑ) ΓΩΝΙΑ ΗΜΙΣΕΩΣ ΙΣΧΥΟΣ φ -3dB ΓΩΝΙΑ 1/10 ΙΣΧΥΟΣ φ -10dB ΓΩΝΙΑ 1/100 ΙΣΧΥΟΣ φ -20dB ΜΕΓΙΣΤΟ ΚΕΡΔΟΣ ΜΕΓΑΛΥΤΕΡΟΥ ΠΛΑΓΙΟΥ ΛΟΒΟΥ G r (dbi) ΑΡΙΘΜΟΣ ΦΑΣΜΑΤΙΚΩΝ ΚΑΝΑΛΙΩΝ (ΦΕΡΟΥΣΩΝ) ΙΣΧΥΣ ΣΤΗΝ ΕΙΣΟΔΟ ΤΗΣ ΚΕΡΑΙΟΔΙΑΤΑΞΗΣ ΑΝΑ ΦΕΡΟΥΣΑ (W) EIRP (W) 2Α 2Β 2Γ 3Α 3B 3Γ Α Α Α Α Α Α COSMOTE COSMOTE COSMOTE COSMOTE COSMOTE COSMOTE LTE-800 GSM-900 UMTS-900 DCS-1800 LTE UMTS ,7 46,7 46,7 47,34 47,34 47,34 2,254 2,254 2,254 1,319 1,319 1,319 1,6 1,6 1,6 1,6 1,6 1,6 KATHREIN KATHREIN KATHREIN KATHREIN KATHREIN KATHREIN ,5 20,5 17,7 17,7 17,8 6 2,5 2,5 4,8 4,8 4,9 9,1 8,5 8,5 6,8 6,8 6, ,0 1683,0 1122,0 942,1 588,8 1084,6 4

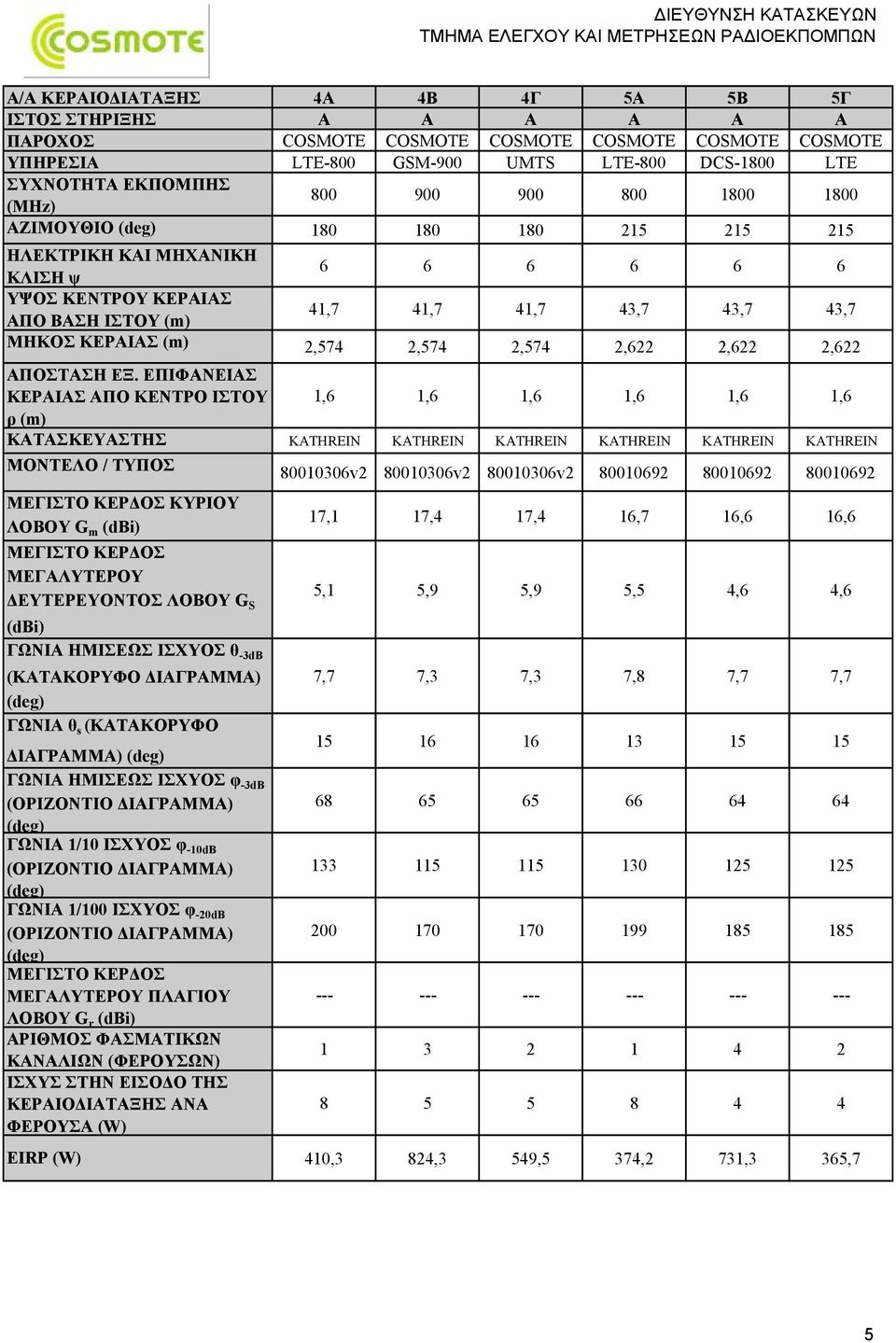

5 Α/Α ΚΕΡΑΙΟΔΙΑΤΑΞΗΣ ΙΣΤΟΣ ΣΤΗΡΙΞΗΣ ΠΑΡΟΧΟΣ ΥΠΗΡΕΣΙΑ ΣΥΧΝΟΤΗΤΑ ΕΚΠΟΜΠΗΣ (MHz) ΑΖΙΜΟΥΘΙΟ ΗΛΕΚΤΡΙΚΗ ΚΑΙ ΜΗΧΑΝΙΚΗ ΚΛΙΣΗ ψ ΥΨΟΣ ΚΕΝΤΡΟΥ ΚΕΡΑΙΑΣ ΑΠΟ ΒΑΣΗ ΙΣΤΟΥ (m) ΜΗΚΟΣ ΚΕΡΑΙΑΣ (m) ΑΠΟΣΤΑΣΗ ΕΞ. ΕΠΙΦΑΝΕΙΑΣ ΚΕΡΑΙΑΣ ΑΠΟ ΚΕΝΤΡΟ ΙΣΤΟΥ ρ (m) ΚΑΤΑΣΚΕΥΑΣΤΗΣ ΜΟΝΤΕΛΟ / ΤΥΠΟΣ ΜΕΓΙΣΤΟ ΚΕΡΔΟΣ ΚΥΡΙΟΥ ΛΟΒΟΥ G m (dbi) ΜΕΓΙΣΤΟ ΚΕΡΔΟΣ ΜΕΓΑΛΥΤΕΡΟΥ ΔΕΥΤΕΡΕΥΟΝΤΟΣ ΛΟΒΟΥ G S (dbi) ΓΩΝΙΑ ΗΜΙΣΕΩΣ ΙΣΧΥΟΣ θ -3dB (ΚΑΤΑΚΟΡΥΦΟ ΔΙΑΓΡΑΜΜΑ) ΓΩΝΙΑ θ s (ΚΑΤΑΚΟΡΥΦΟ ΔΙΑΓΡΑΜΜΑ) ΓΩΝΙΑ ΗΜΙΣΕΩΣ ΙΣΧΥΟΣ φ -3dB ΓΩΝΙΑ 1/10 ΙΣΧΥΟΣ φ -10dB ΓΩΝΙΑ 1/100 ΙΣΧΥΟΣ φ -20dB ΜΕΓΙΣΤΟ ΚΕΡΔΟΣ ΜΕΓΑΛΥΤΕΡΟΥ ΠΛΑΓΙΟΥ ΛΟΒΟΥ G r (dbi) ΑΡΙΘΜΟΣ ΦΑΣΜΑΤΙΚΩΝ ΚΑΝΑΛΙΩΝ (ΦΕΡΟΥΣΩΝ) ΙΣΧΥΣ ΣΤΗΝ ΕΙΣΟΔΟ ΤΗΣ ΚΕΡΑΙΟΔΙΑΤΑΞΗΣ ΑΝΑ ΦΕΡΟΥΣΑ (W) EIRP (W) 4Α 4B 4Γ 5Α 5B 5Γ Α Α Α Α Α Α COSMOTE COSMOTE COSMOTE COSMOTE COSMOTE COSMOTE LTE-800 GSM-900 UMTS LTE-800 DCS-1800 LTE ,7 41,7 41,7 43,7 43,7 43,7 2,574 2,574 2,574 2,622 2,622 2,622 1,6 1,6 1,6 1,6 1,6 1,6 KATHREIN KATHREIN KATHREIN KATHREIN KATHREIN KATHREIN v v v ,1 17,4 17,4 16,7 16,6 16,6 5,1 5,9 5,9 5,5 4,6 4,6 7,7 7,3 7,3 7,8 7,7 7, ,3 824,3 549,5 374,2 731,3 365,7 5

6 Α/Α ΚΕΡΑΙΟΔΙΑΤΑΞΗΣ ΙΣΤΟΣ ΣΤΗΡΙΞΗΣ ΠΑΡΟΧΟΣ ΥΠΗΡΕΣΙΑ ΣΥΧΝΟΤΗΤΑ ΕΚΠΟΜΠΗΣ (MHz) ΑΖΙΜΟΥΘΙΟ ΗΛΕΚΤΡΙΚΗ ΚΑΙ ΜΗΧΑΝΙΚΗ ΚΛΙΣΗ ψ ΥΨΟΣ ΚΕΝΤΡΟΥ ΚΕΡΑΙΑΣ ΑΠΟ ΒΑΣΗ ΙΣΤΟΥ (m) ΜΗΚΟΣ ΚΕΡΑΙΑΣ (m) ΑΠΟΣΤΑΣΗ ΕΞ. ΕΠΙΦΑΝΕΙΑΣ ΚΕΡΑΙΑΣ ΑΠΟ ΚΕΝΤΡΟ ΙΣΤΟΥ ρ (m) ΚΑΤΑΣΚΕΥΑΣΤΗΣ ΜΟΝΤΕΛΟ / ΤΥΠΟΣ ΜΕΓΙΣΤΟ ΚΕΡΔΟΣ ΚΥΡΙΟΥ ΛΟΒΟΥ G m (dbi) ΜΕΓΙΣΤΟ ΚΕΡΔΟΣ ΜΕΓΑΛΥΤΕΡΟΥ ΔΕΥΤΕΡΕΥΟΝΤΟΣ ΛΟΒΟΥ G S (dbi) ΓΩΝΙΑ ΗΜΙΣΕΩΣ ΙΣΧΥΟΣ θ -3dB (ΚΑΤΑΚΟΡΥΦΟ ΔΙΑΓΡΑΜΜΑ) ΓΩΝΙΑ θ s (ΚΑΤΑΚΟΡΥΦΟ ΔΙΑΓΡΑΜΜΑ) ΓΩΝΙΑ ΗΜΙΣΕΩΣ ΙΣΧΥΟΣ φ -3dB ΓΩΝΙΑ 1/10 ΙΣΧΥΟΣ φ -10dB ΓΩΝΙΑ 1/100 ΙΣΧΥΟΣ φ -20dB ΜΕΓΙΣΤΟ ΚΕΡΔΟΣ ΜΕΓΑΛΥΤΕΡΟΥ ΠΛΑΓΙΟΥ ΛΟΒΟΥ G r (dbi) ΑΡΙΘΜΟΣ ΦΑΣΜΑΤΙΚΩΝ ΚΑΝΑΛΙΩΝ (ΦΕΡΟΥΣΩΝ) ΙΣΧΥΣ ΣΤΗΝ ΕΙΣΟΔΟ ΤΗΣ ΚΕΡΑΙΟΔΙΑΤΑΞΗΣ ΑΝΑ ΦΕΡΟΥΣΑ (W) EIRP (W) 5Δ 5Ε 5Z 6Α 6B 6Γ Α Α Α Α Α Α COSMOTE COSMOTE COSMOTE COSMOTE COSMOTE COSMOTE GSM-900 UMTS UMTS LTE-800 DCS-1800 LTE ,7 43,7 43,7 46,6 46,6 46,6 2,622 2,622 2,622 2,622 2,622 2,622 1,6 1,6 1,6 1,6 1,6 1,6 KATHREIN KATHREIN KATHREIN KATHREIN KATHREIN KATHREIN ,2 17,2 16,9 16,7 16,6 16,6 5,2 5,2 5 5,5 4,6 4,6 7,1 7,1 7 7,8 7,7 7, ,2 524,8 881,6 374,2 731,3 365,7 6

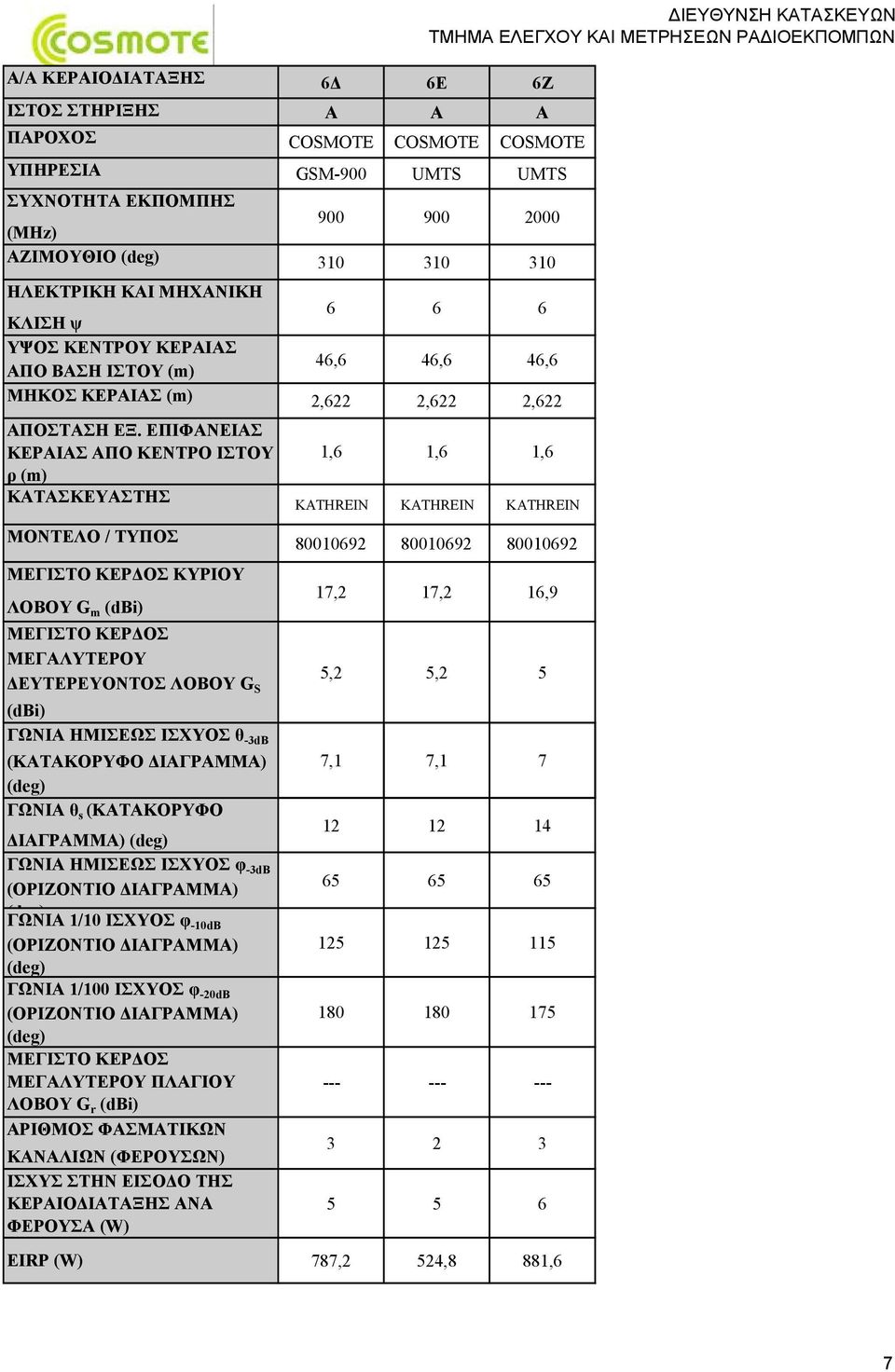

7 Α/Α ΚΕΡΑΙΟΔΙΑΤΑΞΗΣ ΙΣΤΟΣ ΣΤΗΡΙΞΗΣ ΠΑΡΟΧΟΣ ΥΠΗΡΕΣΙΑ ΣΥΧΝΟΤΗΤΑ ΕΚΠΟΜΠΗΣ (MHz) ΑΖΙΜΟΥΘΙΟ ΗΛΕΚΤΡΙΚΗ ΚΑΙ ΜΗΧΑΝΙΚΗ ΚΛΙΣΗ ψ ΥΨΟΣ ΚΕΝΤΡΟΥ ΚΕΡΑΙΑΣ ΑΠΟ ΒΑΣΗ ΙΣΤΟΥ (m) ΜΗΚΟΣ ΚΕΡΑΙΑΣ (m) ΑΠΟΣΤΑΣΗ ΕΞ. ΕΠΙΦΑΝΕΙΑΣ ΚΕΡΑΙΑΣ ΑΠΟ ΚΕΝΤΡΟ ΙΣΤΟΥ ρ (m) ΚΑΤΑΣΚΕΥΑΣΤΗΣ ΜΟΝΤΕΛΟ / ΤΥΠΟΣ ΜΕΓΙΣΤΟ ΚΕΡΔΟΣ ΚΥΡΙΟΥ ΛΟΒΟΥ G m (dbi) ΜΕΓΙΣΤΟ ΚΕΡΔΟΣ ΜΕΓΑΛΥΤΕΡΟΥ ΔΕΥΤΕΡΕΥΟΝΤΟΣ ΛΟΒΟΥ G S (dbi) ΓΩΝΙΑ ΗΜΙΣΕΩΣ ΙΣΧΥΟΣ θ -3dB (ΚΑΤΑΚΟΡΥΦΟ ΔΙΑΓΡΑΜΜΑ) ΓΩΝΙΑ θ s (ΚΑΤΑΚΟΡΥΦΟ ΔΙΑΓΡΑΜΜΑ) ΓΩΝΙΑ ΗΜΙΣΕΩΣ ΙΣΧΥΟΣ φ -3dB (d ΓΩΝΙΑ ) 1/10 ΙΣΧΥΟΣ φ -10dB ΓΩΝΙΑ 1/100 ΙΣΧΥΟΣ φ -20dB ΜΕΓΙΣΤΟ ΚΕΡΔΟΣ ΜΕΓΑΛΥΤΕΡΟΥ ΠΛΑΓΙΟΥ ΛΟΒΟΥ G r (dbi) ΑΡΙΘΜΟΣ ΦΑΣΜΑΤΙΚΩΝ ΚΑΝΑΛΙΩΝ (ΦΕΡΟΥΣΩΝ) ΙΣΧΥΣ ΣΤΗΝ ΕΙΣΟΔΟ ΤΗΣ ΚΕΡΑΙΟΔΙΑΤΑΞΗΣ ΑΝΑ ΦΕΡΟΥΣΑ (W) EIRP (W) 6Δ 6Ε 6Z Α Α Α COSMOTE COSMOTE COSMOTE GSM-900 UMTS UMTS ,6 46,6 46,6 2,622 2,622 2,622 1,6 1,6 1,6 KATHREIN KATHREIN KATHREIN ,2 17,2 16,9 5,2 5,2 5 7,1 7, ,2 524,8 881,6 7

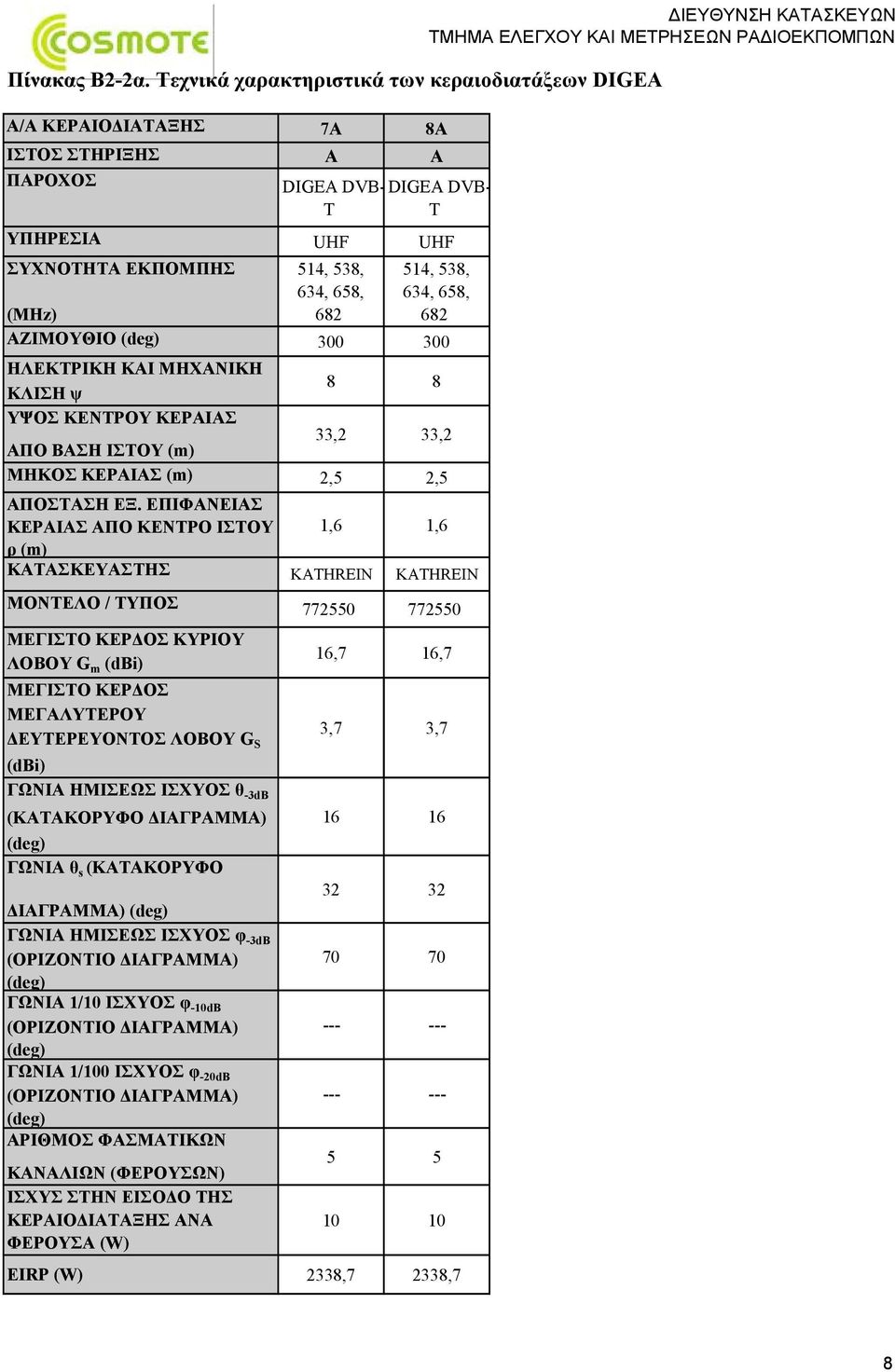

8 Α/Α ΚΕΡΑΙΟΔΙΑΤΑΞΗΣ ΙΣΤΟΣ ΣΤΗΡΙΞΗΣ ΠΑΡΟΧΟΣ ΥΠΗΡΕΣΙΑ 7A 8A Α Α DIGEA DVB- DIGEA DVB- T T UHF UHF 514, 538, 514, 538, 634, 658, 634, 658, ,2 33,2 2,5 2,5 1,6 1,6 KATHREIN ΙΕΥΘΥΝΣΗ ΚΑΤΑΣΚΕΥΩΝ Πίνακας Β2-2α. Tεχνικά χαρακτηριστικά των κεραιοδιατάξεων DIGEA ΣΥΧΝΟΤΗΤΑ ΕΚΠΟΜΠΗΣ (MHz) ΑΖΙΜΟΥΘΙΟ ΗΛΕΚΤΡΙΚΗ ΚΑΙ ΜΗΧΑΝΙΚΗ ΚΛΙΣΗ ψ ΥΨΟΣ ΚΕΝΤΡΟΥ ΚΕΡΑΙΑΣ ΑΠΟ ΒΑΣΗ ΙΣΤΟΥ (m) ΜΗΚΟΣ ΚΕΡΑΙΑΣ (m) ΑΠΟΣΤΑΣΗ ΕΞ. ΕΠΙΦΑΝΕΙΑΣ ΚΕΡΑΙΑΣ ΑΠΟ ΚΕΝΤΡΟ ΙΣΤΟΥ ρ (m) ΚΑΤΑΣΚΕΥΑΣΤΗΣ ΜΟΝΤΕΛΟ / ΤΥΠΟΣ ΜΕΓΙΣΤΟ ΚΕΡΔΟΣ ΚΥΡΙΟΥ ΛΟΒΟΥ G m (dbi) ΜΕΓΙΣΤΟ ΚΕΡΔΟΣ ΜΕΓΑΛΥΤΕΡΟΥ ΔΕΥΤΕΡΕΥΟΝΤΟΣ ΛΟΒΟΥ G S (dbi) ΓΩΝΙΑ ΗΜΙΣΕΩΣ ΙΣΧΥΟΣ θ -3dB (ΚΑΤΑΚΟΡΥΦΟ ΔΙΑΓΡΑΜΜΑ) ΓΩΝΙΑ θ s (ΚΑΤΑΚΟΡΥΦΟ ΔΙΑΓΡΑΜΜΑ) ΓΩΝΙΑ ΗΜΙΣΕΩΣ ΙΣΧΥΟΣ φ -3dB ΓΩΝΙΑ 1/10 ΙΣΧΥΟΣ φ -10dB ΓΩΝΙΑ 1/100 ΙΣΧΥΟΣ φ -20dB ΑΡΙΘΜΟΣ ΦΑΣΜΑΤΙΚΩΝ ΚΑΝΑΛΙΩΝ (ΦΕΡΟΥΣΩΝ) ΙΣΧΥΣ ΣΤΗΝ ΕΙΣΟΔΟ ΤΗΣ ΚΕΡΑΙΟΔΙΑΤΑΞΗΣ ΑΝΑ ΦΕΡΟΥΣΑ (W) EIRP (W) KATHREIN ,7 16,7 3,7 3, ,7 2338,7 8

9 Πίνακας Β2-2. Tεχνικά χαρακτηριστικά των κεραιοδιατάξεων VODAFONE ( ) Ιστός στήριξης Πάροχος Vodafone Vodafone Vodafone Vodafone Vodafone Vodafone Vodafone Αριθμός Κεραίας Υπηρεσία GSM900 GSM900 GSM900 GSM900 GSM900 GSM900 GSM900 Συχνότητα εκπομπής Αζιμούθιο Ηλεκτρική-Μηχανική κλίση Ψ Μήκος κεραίας 2,65 2,65 1,3 1,3 1,8 1,8 1,8 Ύψος κέντρου από 40,67 40,67 35,65 35,65 38,4 38,4 38,4 βάση ιστού (m) Κατασκευαστής Power Wave Power Wave Kathrein Kathrein Allgon Allgon Allgon Μοντέλο/Τύπος Μέγιστο κέρδος 17,4 17,4 17,5 17, κύριου λοβού Gm(dBi) Μέγιστο κέρδος μεγαλύτερου δευτερεύοντος λοβοού 2,4 2, Gs (dbi) θ-3db (Κατακόρυφο Θs (Κατακόρυφο φ-3db (Οριζόντιο φ-10db (Οριζόντιο φ-20db (Οριζόντιο Μέγιστο κέρδος -2,6-2,6-2,5-2, μεγαλύτερου πλάγιου λοβού Gr (dbi) Αριθμός φασματικών καναλιών (Φερουσών) Ισχύς στην είσοδο της κεραιοδιάταξης ανά φέρουσα Απόσταση εξ. επιφάνειας κεραίας από κέντρο ιστού (m) 9

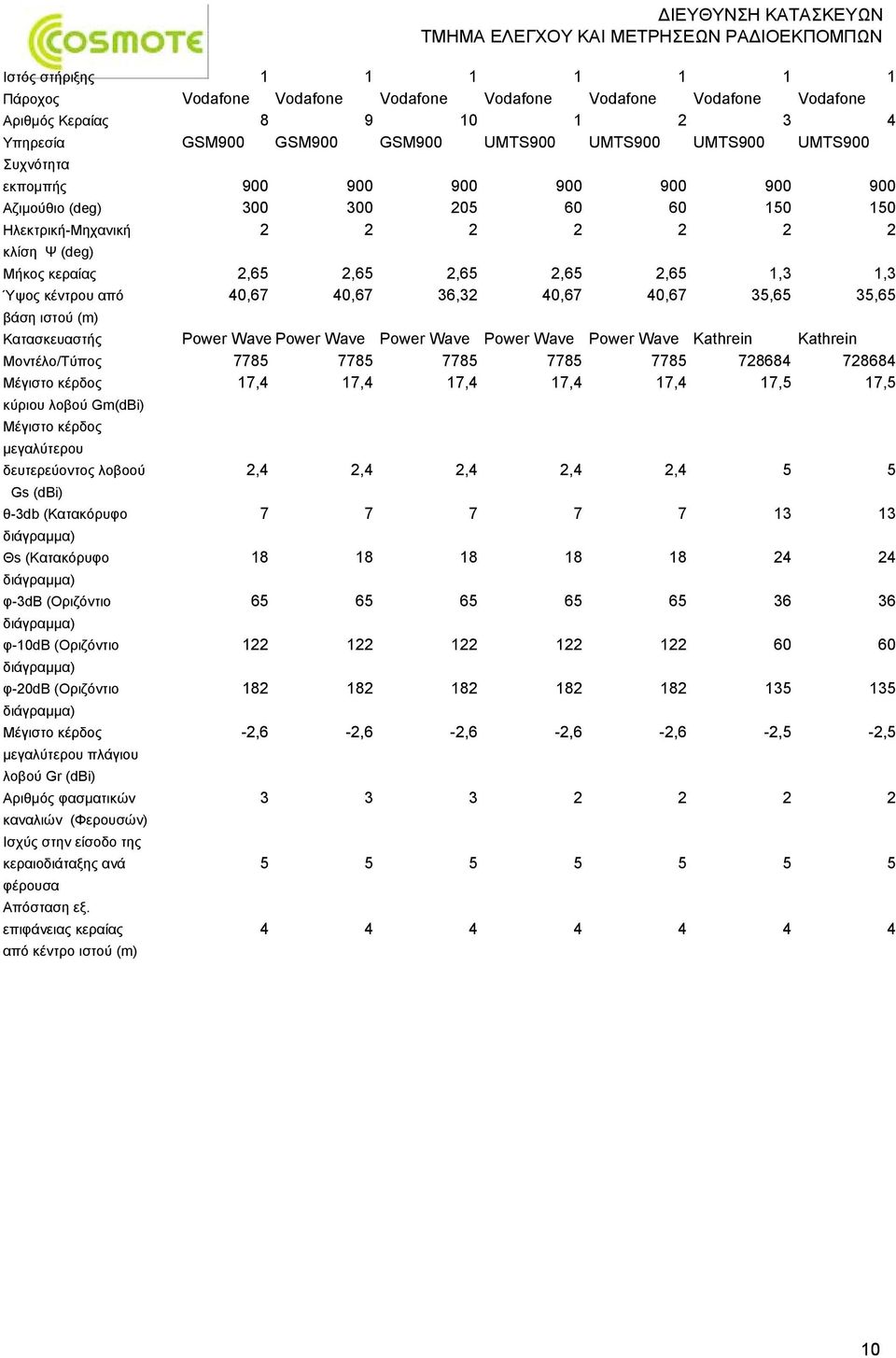

10 Ιστός στήριξης Πάροχος Vodafone Vodafone Vodafone Vodafone Vodafone Vodafone Vodafone Αριθμός Κεραίας Υπηρεσία GSM900 GSM900 GSM900 UMTS900 UMTS900 UMTS900 UMTS900 Συχνότητα εκπομπής Αζιμούθιο Ηλεκτρική-Μηχανική κλίση Ψ Μήκος κεραίας 2,65 2,65 2,65 2,65 2,65 1,3 1,3 Ύψος κέντρου από 40,67 40,67 36,32 40,67 40,67 35,65 35,65 βάση ιστού (m) Κατασκευαστής Power Wave Power Wave Power Wave Power Wave Power Wave Kathrein Kathrein Μοντέλο/Τύπος Μέγιστο κέρδος 17,4 17,4 17,4 17,4 17,4 17,5 17,5 κύριου λοβού Gm(dBi) Μέγιστο κέρδος μεγαλύτερου δευτερεύοντος λοβοού 2,4 2,4 2,4 2,4 2,4 5 5 Gs (dbi) θ-3db (Κατακόρυφο Θs (Κατακόρυφο φ-3db (Οριζόντιο φ-10db (Οριζόντιο φ-20db (Οριζόντιο Μέγιστο κέρδος -2,6-2,6-2,6-2,6-2,6-2,5-2,5 μεγαλύτερου πλάγιου λοβού Gr (dbi) Αριθμός φασματικών καναλιών (Φερουσών) Ισχύς στην είσοδο της κεραιοδιάταξης ανά φέρουσα Απόσταση εξ. επιφάνειας κεραίας από κέντρο ιστού (m) 10

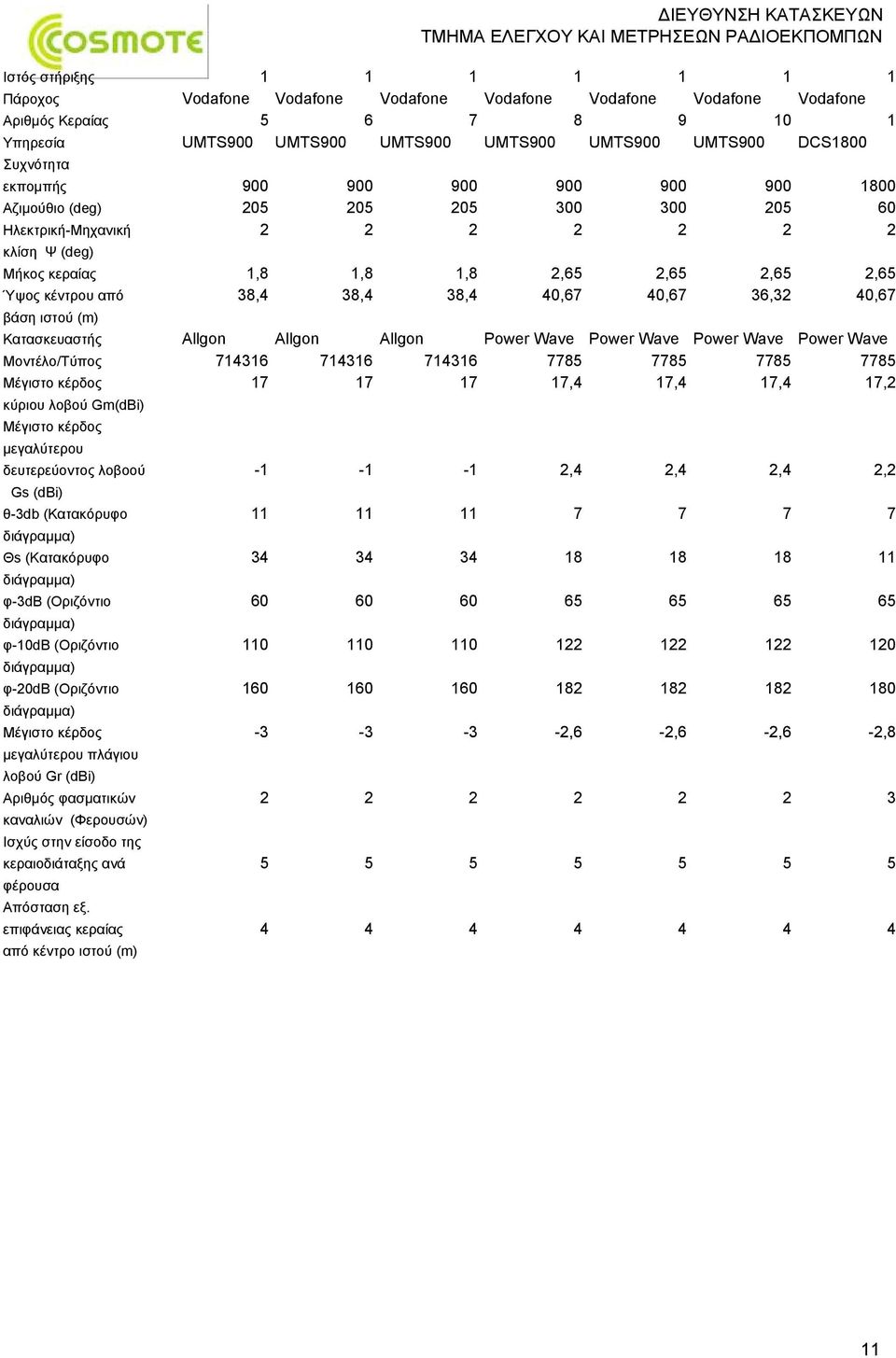

11 Ιστός στήριξης Πάροχος Vodafone Vodafone Vodafone Vodafone Vodafone Vodafone Vodafone Αριθμός Κεραίας Υπηρεσία UMTS900 UMTS900 UMTS900 UMTS900 UMTS900 UMTS900 DCS1800 Συχνότητα εκπομπής Αζιμούθιο Ηλεκτρική-Μηχανική κλίση Ψ Μήκος κεραίας 1,8 1,8 1,8 2,65 2,65 2,65 2,65 Ύψος κέντρου από 38,4 38,4 38,4 40,67 40,67 36,32 40,67 βάση ιστού (m) Κατασκευαστής Allgon Allgon Allgon Power Wave Power Wave Power Wave Power Wave Μοντέλο/Τύπος Μέγιστο κέρδος ,4 17,4 17,4 17,2 κύριου λοβού Gm(dBi) Μέγιστο κέρδος μεγαλύτερου δευτερεύοντος λοβοού ,4 2,4 2,4 2,2 Gs (dbi) θ-3db (Κατακόρυφο Θs (Κατακόρυφο φ-3db (Οριζόντιο φ-10db (Οριζόντιο φ-20db (Οριζόντιο Μέγιστο κέρδος ,6-2,6-2,6-2,8 μεγαλύτερου πλάγιου λοβού Gr (dbi) Αριθμός φασματικών καναλιών (Φερουσών) Ισχύς στην είσοδο της κεραιοδιάταξης ανά φέρουσα Απόσταση εξ. επιφάνειας κεραίας από κέντρο ιστού (m) 11

12 Ιστός στήριξης Πάροχος Vodafone Vodafone Vodafone Vodafone Vodafone Vodafone Vodafone Αριθμός Κεραίας Υπηρεσία DCS1800 DCS1800 DCS1800 DCS1800 LTE1800 LTE1800 LTE1800 Συχνότητα εκπομπής Αζιμούθιο Ηλεκτρική-Μηχανική κλίση Ψ Μήκος κεραίας 2,65 2,65 2,65 2,65 2,65 2,65 2,65 Ύψος κέντρου από 40,67 40,67 40,67 36,32 40,67 40,67 40,67 βάση ιστού (m) Κατασκευαστής Power Wave Power Wave Power Wave Power Wave Power Wave Power Wave Power Wave Μοντέλο/Τύπος Μέγιστο κέρδος 17,2 17,2 17,2 17,2 17,2 17,2 17,2 κύριου λοβού Gm(dBi) Μέγιστο κέρδος μεγαλύτερου δευτερεύοντος λοβοού 2,2 2,2 2,2 2,2 2,2 2,2 2,2 Gs (dbi) θ-3db (Κατακόρυφο Θs (Κατακόρυφο φ-3db (Οριζόντιο φ-10db (Οριζόντιο φ-20db (Οριζόντιο ) Μέγιστο κέρδος -2,8-2,8-2,8-2,8-2,8-2,8-2,8 μεγαλύτερου πλάγιου λοβού Gr (dbi) Αριθμός φασματικών καναλιών (Φερουσών) Ισχύς στην είσοδο της κεραιοδιάταξης ανά φέρουσα Απόσταση εξ. επιφάνειας κεραίας από κέντρο ιστού (m) 12

13 Ιστός στήριξης Πάροχος Vodafone Vodafone Vodafone Vodafone Vodafone Vodafone Vodafone Αριθμός Κεραίας Υπηρεσία LTE1800 LTE1800 UMTS2100 UMTS2100 UMTS2100 UMTS2100 UMTS2100 Συχνότητα εκπομπής Αζιμούθιο Ηλεκτρική-Μηχανική κλίση Ψ Μήκος κεραίας 2,65 2,65 2,65 2,65 2,65 2,65 2,65 Ύψος κέντρου από 40,67 36,32 40,67 40,67 40,67 40,67 36,32 βάση ιστού (m) Κατασκευαστής Power Wave Power Wave Power Wave Power Wave Power Wave Power Wave Power Wave Μοντέλο/Τύπος Μέγιστο κέρδος 17,2 17,2 17,5 17,5 17,5 17,5 17,5 κύριου λοβού Gm(dBi) Μέγιστο κέρδος μεγαλύτερου δευτερεύοντος λοβοού 2,2 2,2 7,5 7,5 7,5 7,5 7,5 Gs (dbi) θ-3db (Κατακόρυφο Θs (Κατακόρυφο φ-3db (Οριζόντιο φ-10db (Οριζόντιο φ-20db (Οριζόντιο Μέγιστο κέρδος -2,8-2,8-2,5-2,5-2,5-2,5-2,5 μεγαλύτερου πλάγιου λοβού Gr (dbi) Αριθμός φασματικών καναλιών (Φερουσών) Ισχύς στην είσοδο της κεραιοδιάταξης ανά φέρουσα Απόσταση εξ. επιφάνειας κεραίας από κέντρο ιστού (m) 13

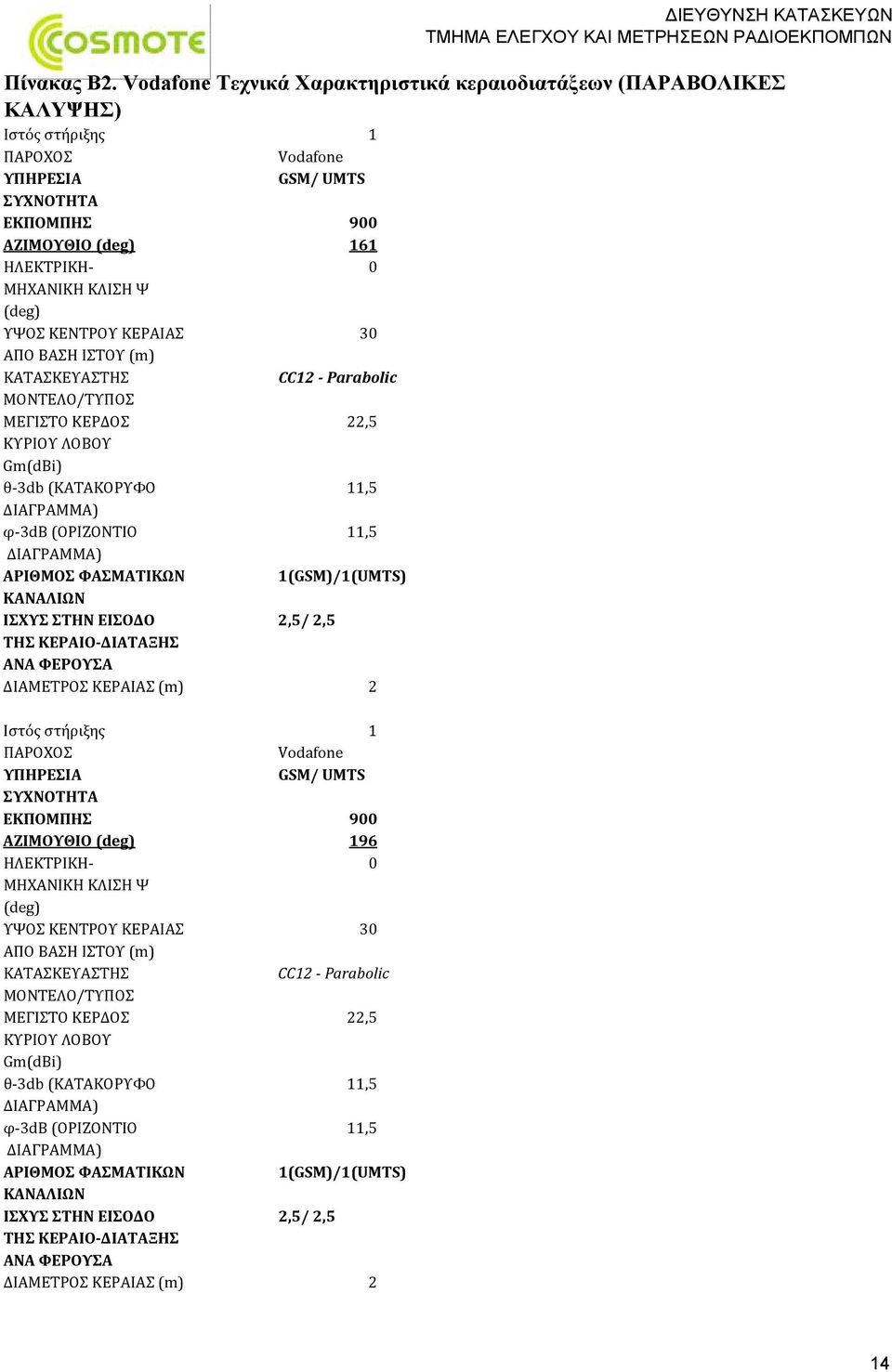

14 Ιστός στήριξης 1 ΠΑΡΟΧΟΣ Vodafone ΥΠΗΡΕΣΙΑ GSM/ UMTS ΣΥΧΝΟΤΗΤΑ ΕΚΠΟΜΠΗΣ 900 ΑΖΙΜΟΥΘΙΟ 161 ΗΛΕΚΤΡΙΚΗ 0 ΜΗΧΑΝΙΚΗ ΚΛΙΣΗ Ψ ΥΨΟΣ ΚΕΝΤΡΟΥ KEΡΑΙΑΣ 30 ΑΠΟ ΒΑΣΗ ΙΣΤΟΥ (m) ΚΑΤΑΣΚΕΥΑΣΤΗΣ CC12 Parabolic ΜΟΝΤΕΛΟ/ΤΥΠΟΣ ΜΕΓΙΣΤΟ ΚΕΡΔΟΣ 22,5 ΚΥΡΙΟΥ ΛΟΒΟΥ Gm(dBi) θ 3db (ΚΑΤΑΚΟΡΥΦΟ 11,5 ΔΙΑΓΡΑΜΜΑ) φ 3dB (ΟΡΙΖΟΝΤΙΟ 11,5 ΔΙΑΓΡΑΜΜΑ) ΑΡΙΘΜΟΣ ΦΑΣΜΑΤΙΚΩΝ 1(GSM)/1(UMTS) ΚΑΝΑΛΙΩΝ ΙΣΧΥΣ ΣΤΗΝ ΕΙΣΟΔΟ 2,5/ 2,5 ΤΗΣ ΚΕΡΑΙΟ ΔΙΑΤΑΞΗΣ ΑΝΑ ΦΕΡΟΥΣΑ ΔΙΑΜΕΤΡΟΣ KEΡΑΙΑΣ (m) 2 Ιστός στήριξης 1 ΠΑΡΟΧΟΣ Vodafone ΥΠΗΡΕΣΙΑ GSM/ UMTS ΣΥΧΝΟΤΗΤΑ ΕΚΠΟΜΠΗΣ 900 ΑΖΙΜΟΥΘΙΟ 196 ΗΛΕΚΤΡΙΚΗ 0 ΜΗΧΑΝΙΚΗ ΚΛΙΣΗ Ψ ΥΨΟΣ ΚΕΝΤΡΟΥ KEΡΑΙΑΣ 30 ΑΠΟ ΒΑΣΗ ΙΣΤΟΥ (m) ΚΑΤΑΣΚΕΥΑΣΤΗΣ CC12 Parabolic ΜΟΝΤΕΛΟ/ΤΥΠΟΣ ΜΕΓΙΣΤΟ ΚΕΡΔΟΣ 22,5 ΚΥΡΙΟΥ ΛΟΒΟΥ Gm(dBi) θ 3db (ΚΑΤΑΚΟΡΥΦΟ 11,5 ΔΙΑΓΡΑΜΜΑ) φ 3dB (ΟΡΙΖΟΝΤΙΟ 11,5 ΔΙΑΓΡΑΜΜΑ) ΑΡΙΘΜΟΣ ΦΑΣΜΑΤΙΚΩΝ 1(GSM)/1(UMTS) ΚΑΝΑΛΙΩΝ ΙΣΧΥΣ ΣΤΗΝ ΕΙΣΟΔΟ 2,5/ 2,5 ΤΗΣ ΚΕΡΑΙΟ ΔΙΑΤΑΞΗΣ ΑΝΑ ΦΕΡΟΥΣΑ ΔΙΑΜΕΤΡΟΣ KEΡΑΙΑΣ (m) 2 ΙΕΥΘΥΝΣΗ ΚΑΤΑΣΚΕΥΩΝ Πίνακας Β2. Vodafone Τεχνικά Χαρακτηριστικά κεραιοδιατάξεων (ΠΑΡΑΒΟΛΙΚΕΣ ΚΑΛΥΨΗΣ) 14

15 Πίνακας Β2.Τεχνικά Χαρακτηριστικά κεραιοδιατάξεων Wind Ιστός στήριξης Πάροχος Wind Wind Wind Wind Υπηρεσία GSM900 GSM900 GSM900 UMTS900 Συχνότητα εκπομπής Αζιμούθιο Ηλεκτρική Μηχανική κλίση Ψ Μήκος κεραίας 2,58 2,58 2,58 2,58 Ύψος κέντρου από βάση ιστού (m) Κατασκευαστής Kathrein Kathrein Kathrein Kathrein Μοντέλο/Τύπος Μέγιστο κέρδος κύριου λοβού Gm(dBi) Μέγιστο κέρδος μεγαλύτερου δευτερεύοντος λοβοού Gs (dbi) θ 3db (Κατακόρυφο Θs (Κατακόρυφο φ 3dB (Οριζόντιο φ 10dB (Οριζόντιο φ 20dB (Οριζόντιο Μέγιστο κέρδος 2,00 2,00 2,00 2,00 μεγαλύτερου πλάγιου λοβού Gr (dbi) Αριθμός φασματικών καναλιών (Φερουσών) Ισχύς στην είσοδο της κεραιοδιάταξης ανά φέρουσα Απόσταση εξ. επιφάνειας κεραίας από κέντρο ιστού (m) 15

16 Ιστός στήριξης 1 1 Πάροχος Wind Wind Υπηρεσία UMTS900 UMTS900 Συχνότητα εκπομπής Αζιμούθιο Ηλεκτρική Μηχανική 6 8 κλίση Ψ Μήκος κεραίας 2,58 2,58 Ύψος κέντρου από βάση ιστού (m) Κατασκευαστής Kathrein Kathrein Μοντέλο/Τύπος Μέγιστο κέρδος κύριου λοβού Gm(dBi) Μέγιστο κέρδος 2 2 μεγαλύτερου δευτερεύοντος λοβοού Gs (dbi) θ 3db (Κατακόρυφο 7 7 Θs (Κατακόρυφο φ 3dB (Οριζόντιο φ 10dB (Οριζόντιο φ 20dB (Οριζόντιο Μέγιστο κέρδος 2,00 2,00 μεγαλύτερου πλάγιου λοβού Gr (dbi) Αριθμός φασματικών 2 2 καναλιών (Φερουσών) Ισχύς στην είσοδο της 5 5 κεραιοδιάταξης ανά φέρουσα Απόσταση εξ. επιφάνειας κεραίας 4 4 από κέντρο ιστού (m) ΙΕΥΘΥΝΣΗ ΚΑΤΑΣΚΕΥΩΝ 16

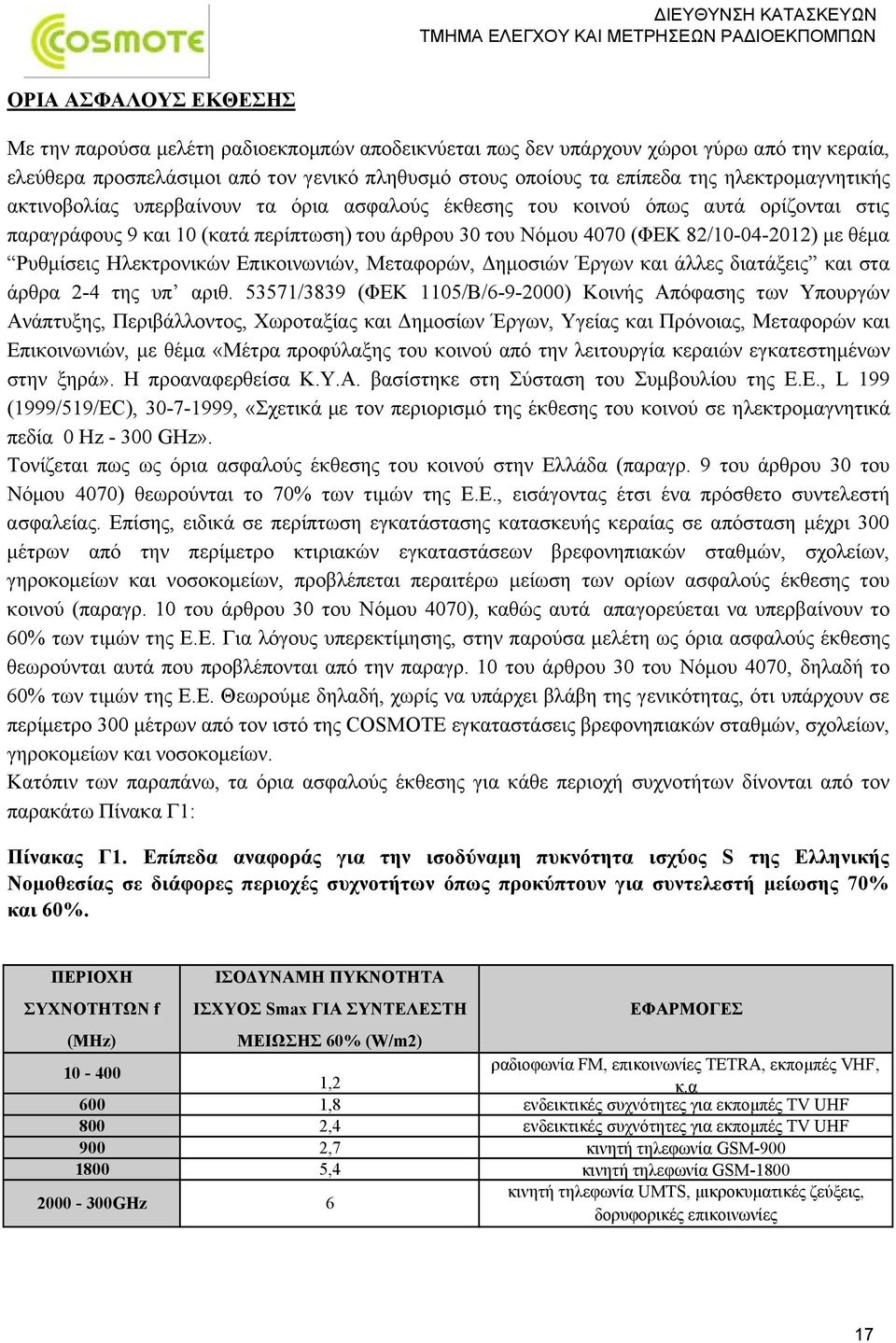

17 ΟΡΙΑ ΑΣΦΑΛΟΥΣ ΕΚΘΕΣΗΣ Με την παρούσα μελέτη ραδιοεκπομπών αποδεικνύεται πως δεν υπάρχουν χώροι γύρω από την κεραία, ελεύθερα προσπελάσιμοι από τον γενικό πληθυσμό στους οποίους τα επίπεδα της ηλεκτρομαγνητικής ακτινοβολίας υπερβαίνουν τα όρια ασφαλούς έκθεσης του κοινού όπως αυτά ορίζονται στις παραγράφους 9 και 10 (κατά περίπτωση) του άρθρου 30 του Νόμου 4070 (ΦΕΚ 82/ ) με θέμα Ρυθμίσεις Ηλεκτρονικών Επικοινωνιών, Μεταφορών, Δημοσιών Έργων και άλλες διατάξεις και στα άρθρα 2-4 της υπ αριθ /3839 (ΦΕΚ 1105/Β/ ) Κοινής Απόφασης των Υπουργών Ανάπτυξης, Περιβάλλοντος, Χωροταξίας και Δημοσίων Έργων, Υγείας και Πρόνοιας, Μεταφορών και Επικοινωνιών, με θέμα «Μέτρα προφύλαξης του κοινού από την λειτουργία κεραιών εγκατεστημένων στην ξηρά». Η προαναφερθείσα Κ.Υ.Α. βασίστηκε στη Σύσταση του Συμβουλίου της Ε.Ε., L 199 (1999/519/EC), , «Σχετικά με τον περιορισμό της έκθεσης του κοινού σε ηλεκτρομαγνητικά πεδία 0 Hz GHz». Τονίζεται πως ως όρια ασφαλούς έκθεσης του κοινού στην Ελλάδα (παραγρ. 9του άρθρου 30 του Νόμου 4070) θεωρούνται το 70% των τιμών της Ε.Ε., εισάγοντας έτσι ένα πρόσθετο συντελεστή ασφαλείας. Επίσης, ειδικά σε περίπτωση εγκατάστασης κατασκευής κεραίας σε απόσταση μέχρι 300 μέτρων από την περίμετρο κτιριακών εγκαταστάσεων βρεφονηπιακών σταθμών, σχολείων, γηροκομείων και νοσοκομείων, προβλέπεται περαιτέρω μείωση των ορίων ασφαλούς έκθεσης του κοινού (παραγρ. 10του άρθρου 30 του Νόμου 4070), καθώς αυτά απαγορεύεται να υπερβαίνουν το 60% των τιμών της Ε.Ε. Για λόγους υπερεκτίμησης, στην παρούσα μελέτη ως όρια ασφαλούς έκθεσης θεωρούνται αυτά που προβλέπονται από την παραγρ. 10του άρθρου 30 του Νόμου 4070, δηλαδή το 60% των τιμών της Ε.Ε. Θεωρούμε δηλαδή, χωρίς να υπάρχει βλάβη της γενικότητας, ότι υπάρχουν σε περίμετρο 300 μέτρων από τον ιστό της COSMOTE εγκαταστάσεις βρεφονηπιακών σταθμών, σχολείων, γηροκομείων και νοσοκομείων. Κατόπιν των παραπάνω, τα όρια ασφαλούς έκθεσης για κάθε περιοχή συχνοτήτων δίνονται από τον παρακάτω Πίνακα Γ1: Πίνακας Γ1. Επίπεδα αναφοράς για την ισοδύναμη πυκνότητα ισχύος S της Ελληνικής Νομοθεσίας σε διάφορες περιοχές συχνοτήτων όπως προκύπτουν για συντελεστή μείωσης 70% και 60%. ΠΕΡΙΟΧΗ ΣΥΧΝΟΤΗΤΩΝ f ΙΣΟΔΥΝΑΜΗ ΠΥΚΝΟΤΗΤΑ ΙΣΧΥΟΣ Smax ΓΙΑ ΣΥΝΤΕΛΕΣΤΗ ΕΦΑΡΜΟΓΕΣ (MHz) ΜΕΙΩΣΗΣ 60% (W/m2) ραδιοφωνία FM, επικοινωνίες TETRA, εκπομπές VHF, 1,2 κ.α 600 1,8 ενδεικτικές συχνότητες για εκπομπές TV UHF 800 2,4 ενδεικτικές συχνότητες για εκπομπές TV UHF 900 2,7 κινητή τηλεφωνία GSM ,4 κινητή τηλεφωνία GSM GHz 6 κινητή τηλεφωνία UMTS, μικροκυματικές ζεύξεις, δορυφορικές επικοινωνίες 17

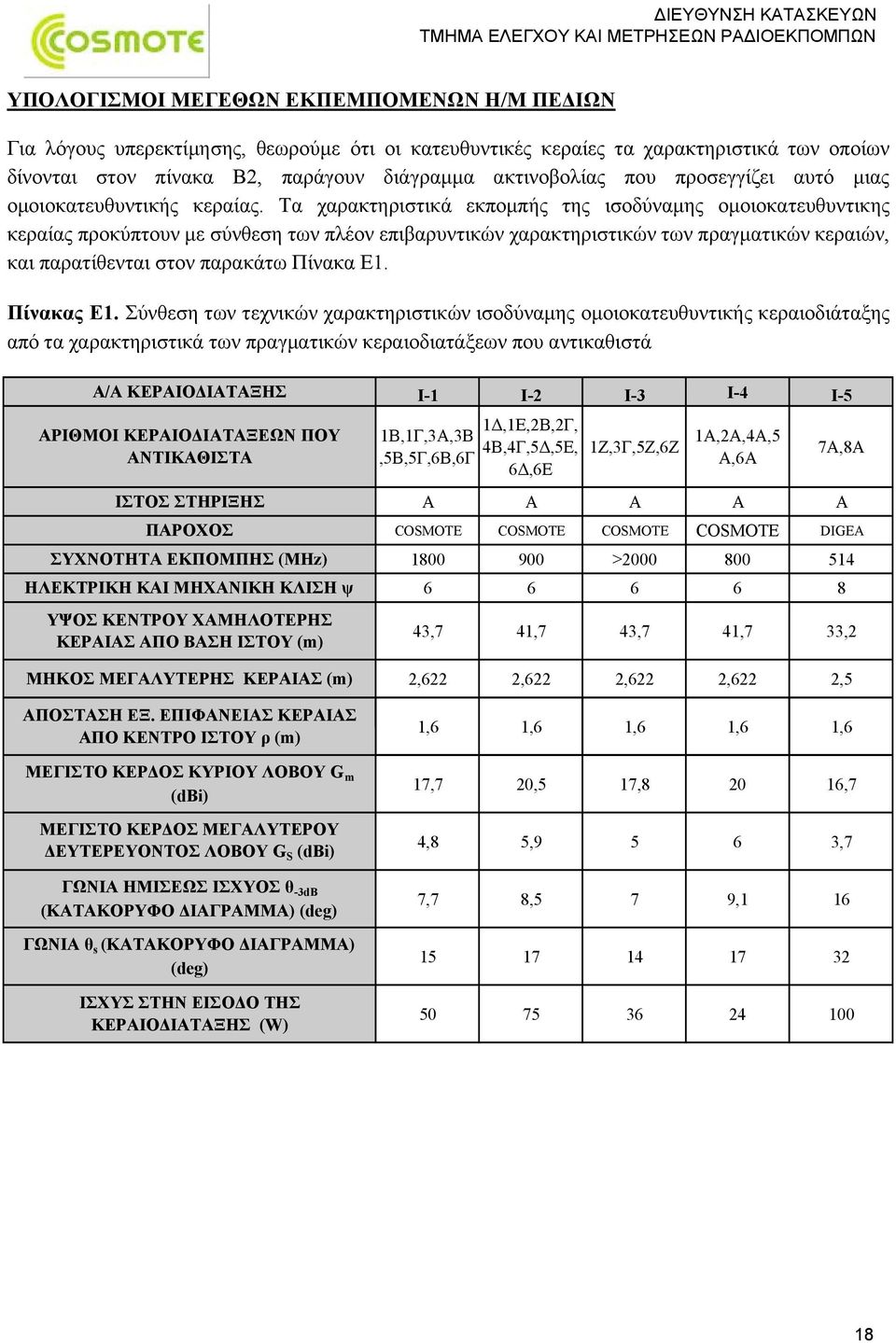

18 ΥΠΟΛΟΓΙΣΜΟΙ ΜΕΓΕΘΩΝ ΕΚΠΕΜΠΟΜΕΝΩΝ Η/Μ ΠΕΔΙΩΝ Για λόγους υπερεκτίμησης, θεωρούμε ότι οι κατευθυντικές κεραίες τα χαρακτηριστικά των οποίων δίνονται στον πίνακα Β2, παράγουν διάγραμμα ακτινοβολίας που προσεγγίζει αυτό μιας ομοιοκατευθυντικής κεραίας. Τα χαρακτηριστικά εκπομπής της ισοδύναμης ομοιοκατευθυντικης κεραίας προκύπτουν με σύνθεση των πλέον επιβαρυντικών χαρακτηριστικών των πραγματικών κεραιών, και παρατίθενται στον παρακάτω Πίνακα Ε1. Πίνακας Ε1. Σύνθεση των τεχνικών χαρακτηριστικών ισοδύναμης ομοιοκατευθυντικής κεραιοδιάταξης από τα χαρακτηριστικά των πραγματικών κεραιοδιατάξεων που αντικαθιστά Α/Α ΚΕΡΑΙΟΔΙΑΤΑΞΗΣ ΑΡΙΘΜΟΙ ΚΕΡΑΙΟΔΙΑΤΑΞΕΩΝ ΠΟΥ ΑΝΤΙΚΑΘΙΣΤΑ ΙΣΤΟΣ ΣΤΗΡΙΞΗΣ ΠΑΡΟΧΟΣ ΣΥΧΝΟΤΗΤΑ ΕΚΠΟΜΠΗΣ (MHz) ΗΛΕΚΤΡΙΚΗ ΚΑΙ ΜΗΧΑΝΙΚΗ ΚΛΙΣΗ ψ ΥΨΟΣ ΚΕΝΤΡΟΥ ΧΑΜΗΛΟΤΕΡΗΣ ΚΕΡΑΙΑΣ ΑΠΟ ΒΑΣΗ ΙΣΤΟΥ (m) ΜΗΚΟΣ ΜΕΓΑΛΥΤΕΡΗΣ ΚΕΡΑΙΑΣ (m) ΑΠΟΣΤΑΣΗ ΕΞ. ΕΠΙΦΑΝΕΙΑΣ ΚΕΡΑΙΑΣ ΑΠΟ ΚΕΝΤΡΟ ΙΣΤΟΥ ρ (m) ΜΕΓΙΣΤΟ ΚΕΡΔΟΣ ΚΥΡΙΟΥ ΛΟΒΟΥ G m (dbi) ΜΕΓΙΣΤΟ ΚΕΡΔΟΣ ΜΕΓΑΛΥΤΕΡΟΥ ΔΕΥΤΕΡΕΥΟΝΤΟΣ ΛΟΒΟΥ G S (dbi) ΓΩΝΙΑ ΗΜΙΣΕΩΣ ΙΣΧΥΟΣ θ -3dB (ΚΑΤΑΚΟΡΥΦΟ ΔΙΑΓΡΑΜΜΑ) ΓΩΝΙΑ θ s (ΚΑΤΑΚΟΡΥΦΟ ΔΙΑΓΡΑΜΜΑ) ΙΣΧΥΣ ΣΤΗΝ ΕΙΣΟΔΟ ΤΗΣ ΚΕΡΑΙΟΔΙΑΤΑΞΗΣ (W) I-1 I-2 I-3 I-4 I-5 1Δ,1Ε,2Β,2Γ, 1Β,1Γ,3Α,3Β 4Β,4Γ,5Δ,5Ε,,5Β,5Γ,6Β,6Γ 6Δ,6Ε 1Ζ,3Γ,5Ζ,6Ζ 1Α,2Α,4Α,5 Α,6Α 7A,8A Α Α Α Α Α COSMOTE COSMOTE COSMOTE COSMOTE DIGEA > ,7 41,7 43,7 41,7 33,2 2,622 2,622 2,622 2,622 2,5 1,6 1,6 1,6 1,6 1,6 17,7 20,5 17, ,7 4,8 5, ,7 7,7 8,5 7 9,

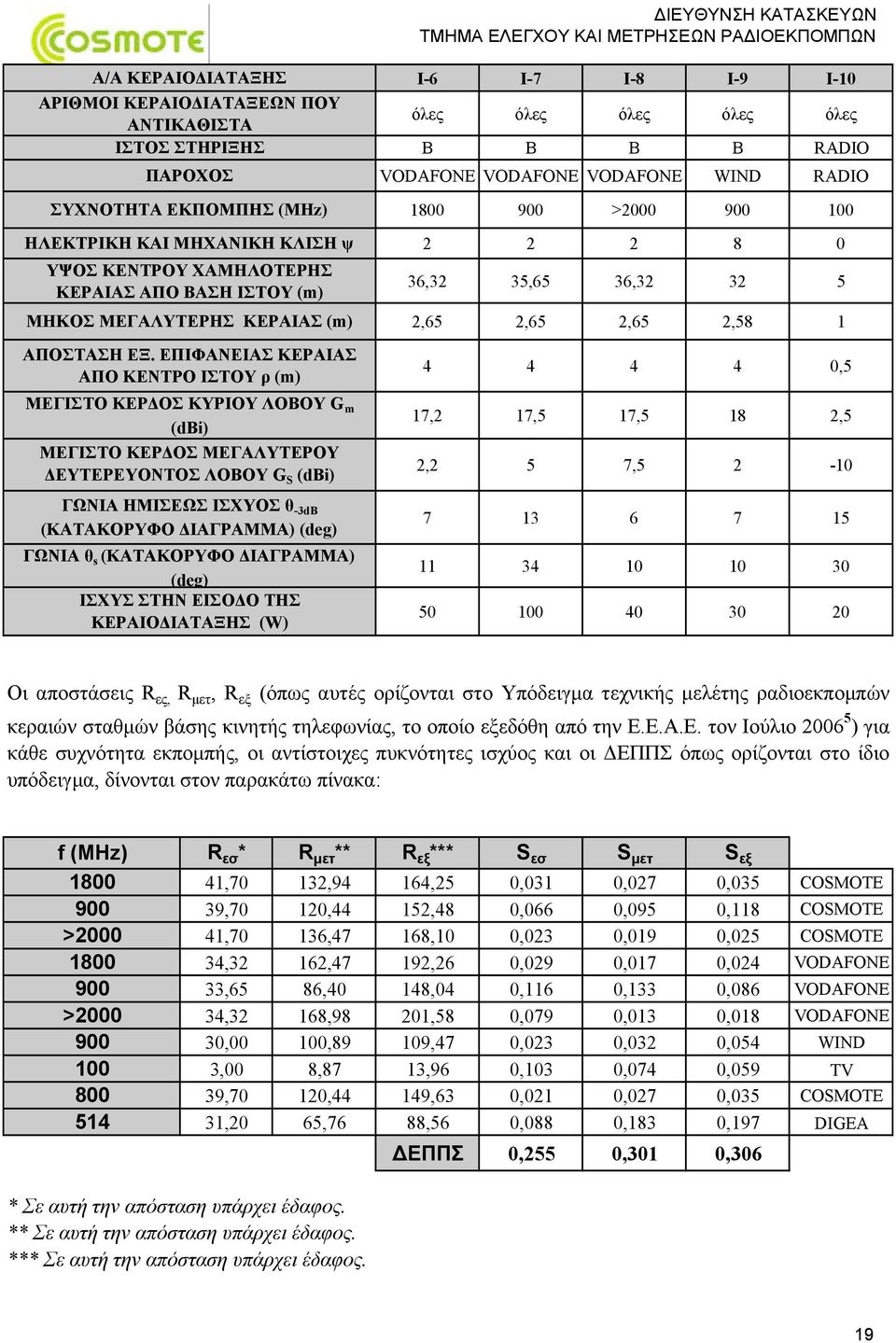

19 Α/Α ΚΕΡΑΙΟΔΙΑΤΑΞΗΣ ΑΡΙΘΜΟΙ ΚΕΡΑΙΟΔΙΑΤΑΞΕΩΝ ΠΟΥ ΑΝΤΙΚΑΘΙΣΤΑ ΙΣΤΟΣ ΣΤΗΡΙΞΗΣ ΠΑΡΟΧΟΣ ΣΥΧΝΟΤΗΤΑ ΕΚΠΟΜΠΗΣ (MHz) ΗΛΕΚΤΡΙΚΗ ΚΑΙ ΜΗΧΑΝΙΚΗ ΚΛΙΣΗ ψ ΥΨΟΣ ΚΕΝΤΡΟΥ ΧΑΜΗΛΟΤΕΡΗΣ ΚΕΡΑΙΑΣ ΑΠΟ ΒΑΣΗ ΙΣΤΟΥ (m) ΜΗΚΟΣ ΜΕΓΑΛΥΤΕΡΗΣ ΚΕΡΑΙΑΣ (m) ΑΠΟΣΤΑΣΗ ΕΞ. ΕΠΙΦΑΝΕΙΑΣ ΚΕΡΑΙΑΣ ΑΠΟ ΚΕΝΤΡΟ ΙΣΤΟΥ ρ (m) ΜΕΓΙΣΤΟ ΚΕΡΔΟΣ ΚΥΡΙΟΥ ΛΟΒΟΥ G m (dbi) ΜΕΓΙΣΤΟ ΚΕΡΔΟΣ ΜΕΓΑΛΥΤΕΡΟΥ ΔΕΥΤΕΡΕΥΟΝΤΟΣ ΛΟΒΟΥ G S (dbi) ΓΩΝΙΑ ΗΜΙΣΕΩΣ ΙΣΧΥΟΣ θ -3dB (ΚΑΤΑΚΟΡΥΦΟ ΔΙΑΓΡΑΜΜΑ) ΓΩΝΙΑ θ s (ΚΑΤΑΚΟΡΥΦΟ ΔΙΑΓΡΑΜΜΑ) ΙΣΧΥΣ ΣΤΗΝ ΕΙΣΟΔΟ ΤΗΣ ΚΕΡΑΙΟΔΙΑΤΑΞΗΣ (W) I-6 I-7 I-8 I-9 I-10 όλες όλες όλες όλες όλες Β Β Β Β RADIO VODAFONE VODAFONE VODAFONE WIND RADIO > ,32 35,65 36, ,65 2,65 2,65 2, ,5 17,2 17,5 17,5 18 2,5 2,2 5 7, Οι αποστάσεις R ες, R μετ,r εξ (όπως αυτές ορίζονται στο Υπόδειγμα τεχνικής μελέτης ραδιοεκπομπών κεραιών σταθμών βάσης κινητής τηλεφωνίας, το οποίο εξεδόθη από την Ε.Ε.Α.Ε. Ε Ε τον Ιούλιο ) για κάθε συχνότητα εκπομπής, οι αντίστοιχες πυκνότητες ισχύος και οι ΔΕΠΠΣ όπως ορίζονται στο ίδιο υπόδειγμα, δίνονται στον παρακάτω πίνακα: f (MHz) > > R εσ * R μετ ** R εξ *** S εσ S μετ S εξ 41,70 132,94 164,25 0,031 0,027 0,035 COSMOTE 39,70 120,44 152,48 0,066 0,095 0,118 COSMOTE 41,70 136,47 168,10 0,023 0,019 0,025 COSMOTE 34,32 162,47 192,26 0,029 0,017 0,024 VODAFONE 33,65 86,40 148,04 0,116 0,133 0,086 VODAFONE 34,32 168,98 201,58 0,079 0,013 0,018 VODAFONE 30,00 100,89 109,47 0,023 0,032 0,054 WIND 3,00 8,87 13,96 0,103 0,074 0,059 TV 39,70 120,44 149,63 0,021 0,027 0,035 COSMOTE 31,20 65,76 88,56 0,088 0,183 0,197 DIGEA ΕΠΠΣ 0,255 0,301 0,306 * Σε αυτή την απόσταση υπάρχει έδαφος. ** Σε αυτή την απόσταση υπάρχει έδαφος. *** Σε αυτή την απόσταση υπάρχει έδαφος. 19

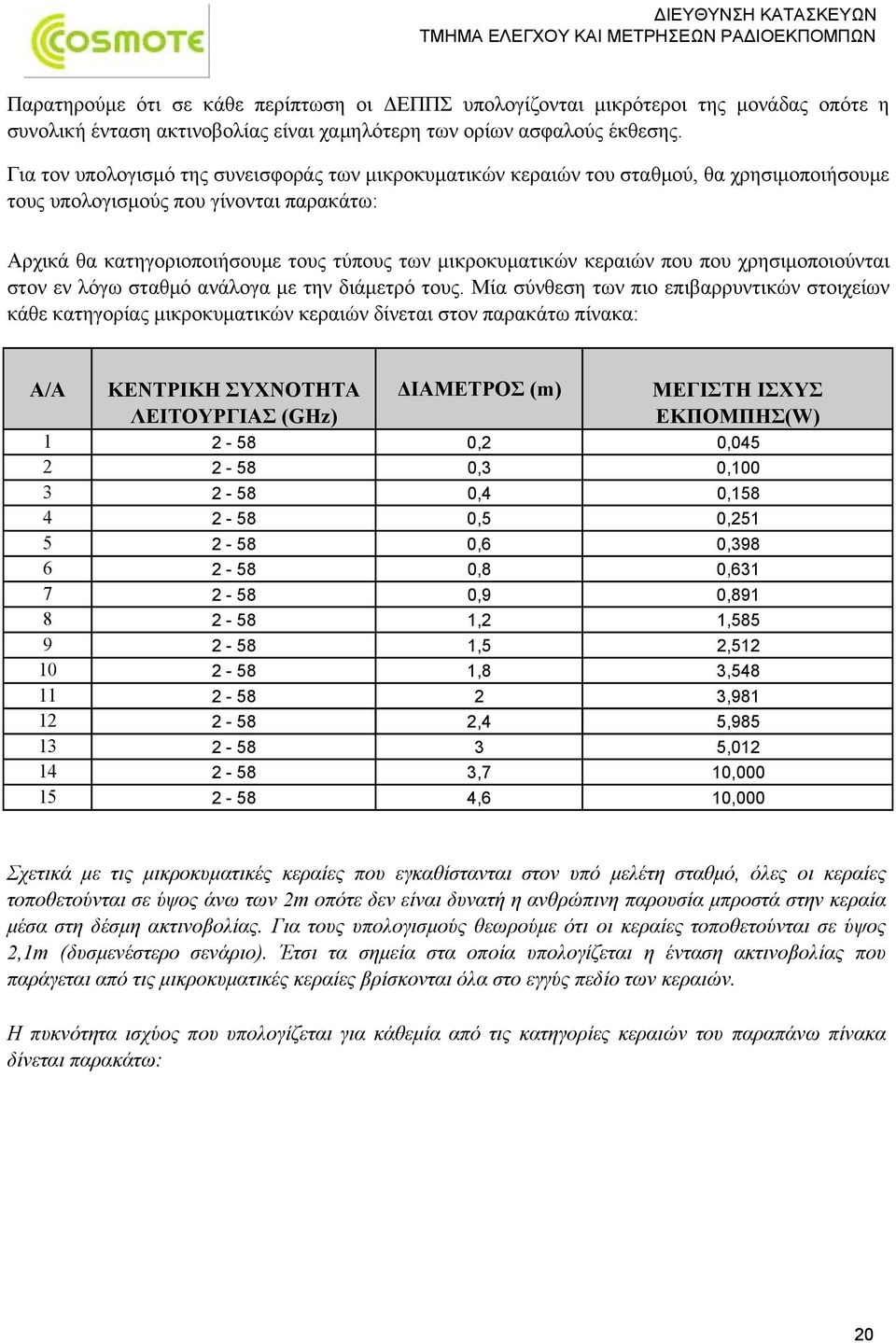

20 Παρατηρούμε ότι σε κάθε περίπτωση οι ΔΕΠΠΣ υπολογίζονται μικρότεροι της μονάδας οπότε η συνολική ένταση ακτινοβολίας είναι χαμηλότερη των ορίων ασφαλούς έκθεσης. Για τον υπολογισμό της συνεισφοράς των μικροκυματικών κεραιών του σταθμού, θα χρησιμοποιήσουμε τους υπολογισμούς που γίνονται παρακάτω: Αρχικά θα κατηγοριοποιήσουμε τους τύπους των μικροκυματικών κεραιών που που χρησιμοποιούνται στον εν λόγω σταθμό ανάλογα με την διάμετρό τους. Μία σύνθεση των πιο επιβαρρυντικών στοιχείων κάθε κατηγορίας μικροκυματικών κεραιών δίνεται στον παρακάτω πίνακα: Α/Α ΚΕΝΤΡΙΚΗ ΣΥΧΝΟΤΗΤΑ ΔΙΑΜΕΤΡΟΣ (m) ΜΕΓΙΣΤΗ ΙΣΧΥΣ ΛΕΙΤΟΥΡΓΙΑΣ (GHz) ΕΚΠΟΜΠΗΣ(W) ,2 0, ,3 0, ,4 0, ,5 0, ,6 0, ,8 0, ,9 0, ,2 1, ,5 2, ,8 3, , ,4 5, , ,7 10, ,6 10,000 Σχετικά με τις μικροκυματικές κεραίες που εγκαθίστανται στον υπό μελέτη σταθμό, όλες οι κεραίες τοποθετούνται σε ύψος άνω των 2m οπότε δεν είναι δυνατή η ανθρώπινη παρουσία μπροστά στην κεραία μέσα στη δέσμη ακτινοβολίας. Για τους υπολογισμούς θεωρούμε ότι οι κεραίες τοποθετούνται σε ύψος 2,1m (δυσμενέστερο σενάριο). Έτσι τα σημεία στα οποία υπολογίζεται η ένταση ακτινοβολίας που παράγεται από τις μικροκυματικές κεραίες βρίσκονται όλα στο εγγύς πεδίο των κεραιών. Η πυκνότητα ισχύος που υπολογίζεται για κάθεμία από τις κατηγορίες κεραιών του παραπάνω πίνακα δίνεται παρακάτω: 20

21 Α/Α ΔΙΑΜΕΤΡΟΣ (m) R εσ (m) S εσ (W/m 2 ) 1 0,2 0,1 0, ,3 0,1 0, ,4 0,1 0, ,5 0,1 0, ,6 0,1 0, ,8 0,1 0, ,9 0,1 0, ,2 0,1 0, ,5 0,1 0, ,8 0,1 0, ,1 0, ,4 0,1 0, ,1 0, ,7 0,1 0, ,6 0,1 0,024 ΙΕΥΘΥΝΣΗ ΚΑΤΑΣΚΕΥΩΝ Από τις παραπάνω τιμές υπολογισθείσας πυκνότητας ισχύος, η μεγαλύτερη τιμή προκύπτει για την κατηγορία κεραιών με α/α 2(κεραίες με διάμετρο 0,3m). Δεδομένου ότι ο μέγιστος αριθμός των μικροκυματικών κεραιών των παραπάνω κατηγοριών που εγκαθίστανται στον εν λόγω σταθμό είναι αυτός που εμφανίζεται στον παρακάτω πίνακα, η μέγιστη συνολική πυκνότητα ισχύος λόγω των μικροκυματικών κεραιών θεωρούμε ότι είναι ίση με την πυκνότητα ισχύος που συνεισφέρει η κατηγορία κεραιών με διάμετρο 0,3m πολλαπλασιασμένη επί τον αριθμό των μικροκυματικών κεραιών που εγκαθίστανται στον εν λόγω σταθμό όπως φαίνεται και στον παρακάτω πίνακα: ΜΕΓΙΣΤΟΣ ΑΡΙΘΜΟΣ ΜΙΚΡΟΚΥΜΑΤΙΚΩΝ ΚΕΡΑΙΩΝ ΜΕΓΙΣΤΗ ΥΠΟΛΟΓΙΣΘΕΙΣΑ ΠΥΚΝΟΤΗΤΑ ΙΣΧΥΟΣ (για κεραίες διαμέτρου 0,3m) ΣΥΝΟΛΙΚΗ ΥΠΟΛΟΓΙΣΘΕΙΣΑ ΠΥΚΝΟΤΗΤΑ ΙΣΧΥΟΣ (W/m 2 ) ΣΥΝΟΛΙΚΟΣ ΔΕΠΠΣ ΛΟΓΩ ΤΩΝ ΜΙΚΡΟΚΥΜΑΤΙΚΩΝ ΚΕΡΑΙΩΝ 30 0,057 1,698 0,283 Επιπλέον συνυπολογίζεται η συνεισφορά από τις παρακάτω παραβολικές κεραίες της VODAFONE οι οποίες δεν εμπίπτουν σε καμιά από τις κατηγορίες που περιγράφηκαν παραπάνω. Η συνεισφορά των κεραιών αυτών θα υπολογιστεί ξεχωριστά και ο ΔΕΠΠΣ που προκύπτει θα προστεθεί με τον ΔΕΠΠΣ που υπολογίστηκε παραπάνω: ΚΕΝΤΡΙΚΗ ΣΥΧΝΟΤΗΤΑ Α/Α ΛΕΙΤΟΥΡΓΙΑΣ (GHz) ΙΣΧΥΣ (W) ΔΙΑΜΕΤΡΟΣ (m) S (W/m 2 ) 1 0, ,0638 VODAFONE 2 0, ,0638 VODAFONE ΔΕΠΠΣ 0,053 ΠΑΡΟΧΟΣ 21

22 Οπότε ο συνολικός ΔΕΠΠΣ λόγω των μικροκυματικών COSMOTE και των παραβολικών κεραιών της VODAFONE είναι: ΣΥΝΟΛΙΚΟΣ ΔΕΠΠΣ ΛΟΓΩ ΜΙΚΡΟΚΥΜΑΤΙΚΩΝ ΚΕΡΑΙΩΝ 0,336 Oπότε ο ΔΕΠΠΣ για τον δευτερεύοντα λοβό ακτινοβολίας, λαμβάνοντας υπ' όψη τις κεραίες GSM και τις μικροκυματικές κεραίες, υπολογίζεται: ΣΥΝΟΛΙΚΟΣ ΔΕΠΠΣ 0,591 δηλαδή βρίσκεται μικρότερος από την μονάδα, άρα η ένταση ακτινοβολίας που παράγεται είναι χαμηλότερη από το όριο ασφαλείας στην ευρύτερη περιοχή. ΜΕΤΡΑ ΠΡΟΦΥΛΑΞΗΣ ΤΟΥ ΚΟΙΝΟΥ Δεν υπάρχει λόγος να απαγορευτεί η πρόσβαση του κοινού σε κανένα σημείο. Απαγορεύεται πάντως η αναρρίχηση στον ιστό. ΣΥΜΠΕΡΑΣΜΑΤΑ Σύμφωνα με τα παραπάνω, σε χώρους που είναι προσιτοί από τον γενικό πληθυσμό η ένταση ακτινοβολίας του σταθμού είναι χαμηλότερη από το 60% των τιμών, που καθορίζονται στα άρθρα 2 4 της υπ αριθμ /3839/ Κοινής Υπουργικής Απόφασης με θέμα «Μέτρα προφύλαξης του κοινού από τη λειτουργία κεραιών εγκατεστημένων στην ξηρά» (Ν «Ρυθμίσεις Ηλεκτρονικών Επικοινωνιών, Μεταφορών, Δημοσιών Έργων και άλλες διατάξεις). ΑΝΑΦΟΡΕΣ 1. Κοινή Υπουργική Απόφαση των Υπουργών Ανάπτυξης, Περιβάλλοντος, Χωροταξίας και Δημοσίων Έργων, Υγείας και Πρόνοιας, Μεταφορών και Επικοινωνιών με θέμα «Μέτρα προφύλαξης του κοινού από τη λειτουργία κεραιών εγκατεστημένων στην ξηρά», ΦΕΚ 1105, 6/9/ ΙCNIRP/WHO 1998: Guidelines for limiting exposure to time-varying electric, magnetic and electromagnetic fields (up to 300 GHz), Health Physics, April Σύσταση του Συμβουλίου της Ευρωπαικής Ένωσης Σχετικά με τον περιορισμό της έκθεσης του κοινού σε ΗΜ πεδία 0 Hz 300 GHz, (1999/519/ΕΚ),

23 10. Τεχνικά στοιχεία κεραιών POWERWAVE ( ΙΕΥΘΥΝΣΗ ΚΑΤΑΣΚΕΥΩΝ 4. Νόμος 4070 «Ρυθμίσεις Ηλεκτρονικών Επικοινωνιών, Μεταφορών, Δημοσιών Έργων και άλλες διατάξεις», ΦΕΚ 82, Υπόδειγμα τεχνικής μελέτης ραδιοεκπομπών κεραιών σταθμών βάσης κινητής τηλεφωνίας, το οποίο εξεδόθη από την Ε.Ε.Α.Ε. τον Ιούλιο Υπόδειγμα τεχνικής μελέτης ραδιοεκπομπών μικροκυματικών κεραιών σημειακών ζεύξεων και κεραιών επίγειων δορυφορικών σταθμών ( 7. Τεχνικά στοιχεία κεραιών KATHREIN ( 8. Τεχνικά στοιχεία κεραιών JAYBEAM ( 9. Τεχνικά στοιχεία κεραιών ANDREW ( 11. Τεχνικά στοιχεία κεραιών COMMSCOPE ( 23
