1 ΘΕΜΑΤΑ ΠΑΝΕΛΛΑΔΙΚΩΝ ΕΞΕΤΑΣΕΩΝ ΜΑΘΗΜΑ: «ΕΓΚΑΤΑΣΤΑΣΕΙΣ ΨΥΞΗΣ» ΕΠΑΛ

2 ΑΡΧΗ 1ΗΣ ΣΕΛΙ ΑΣ ΠΑΝΕΛΛΑ ΙΚΕΣ ΕΞΕΤΑΣΕΙΣ ΗΜΕΡΗΣΙΩΝ ΕΠΑΓΓΕΛΜΑΤΙΚΩΝ ΛΥΚΕΙΩΝ (ΟΜΑ Α Α ) ΚΑΙ ΜΑΘΗΜΑΤΩΝ ΕΙ ΙΚΟΤΗΤΑΣ ΗΜΕΡΗΣΙΩΝ ΕΠΑΓΓΕΛΜΑΤΙΚΩΝ ΛΥΚΕΙΩΝ (ΟΜΑ Α Β ) ΕΥΤΕΡΑ 1 ΙΟΥΝΙΟΥ 2009 ΕΞΕΤΑΖΟΜΕΝΟ ΜΑΘΗΜΑ: ΕΓΚΑΤΑΣΤΑΣΕΙΣ ΨΥΞΗΣ ΣΥΝΟΛΟ ΣΕΛΙ ΩΝ: ΤΡΕΙΣ (3) ΘΕΜΑ 1o Α Ποια είναι τα ποσά θερμότητας, τα οποία μεταφέρει στο συμπυκνωτή το θερμό αέριο (ψυκτικό ρευστό); Β Το στοιχείο του συμπυκνωτή ενός επαγγελματικού ψυγείου έχει διαστάσεις 0,50 m ύψος και 0,80 m πλάτος Ο αέρας από τον ανεμιστήρα που περνά μέσα από το m στοιχείο έχει ταχύτητα υ=5 s Να βρείτε την παροχή του αέρα V ΘΕΜΑ 2o Α Να αναφέρετε τις τέσσερις (4) διαφορετικές μορφές κατασκευής των πύργων ψύξης με εξαναγκασμένη κυκλοφορία αέρα Β Μια υδρόψυκτη εγκατάσταση κλιματισμού έχει ικανότητα Q = 400 KW Ζητούνται: α Η παροχή νερού στον πύργο ψύξης V π ( σε m 3 ) h Μονάδες 7 ΤΕΛΟΣ 1ΗΣ ΑΠΟ 3 ΣΕΛΙ ΕΣ

3 ΑΡΧΗ 2ΗΣ ΣΕΛΙ ΑΣ β Η παροχή νερού συμπλήρωσης της εγκατάστασης m 3 V σ ( σε ) h ΘΕΜΑ 3o Μονάδες 6 A Να αναφέρετε τα βασικά πλεονεκτήματα των εξατμιστών φυσικής κυκλοφορίας αέρα έναντι των εξατμιστών εξαναγκασμένης κυκλοφορίας αέρα Β Σε τριχοειδή σωλήνα αυξάνουμε τη διάμετρό του ή ελαττώνουμε το μήκος του Η θερμοκρασία εξάτμισης θα αυξηθεί, θα μειωθεί ή θα παραμείνει αμετάβλητη; Να αιτιολογήσετε την απάντησή σας ΘΕΜΑ 4ο Α Να αναφέρετε τους τύπους των αυτόματων εκτονωτικών βαλβίδων, που χρησιμοποιούνται στις σύγχρονες ψυκτικές εγκαταστάσεις Β Ο εξατμιστής ενός ψυγείου έχει επιφάνεια εναλλαγής θερμότητας Α = 4 m 2 Το ψυκτικό υγρό μέσα στον εξατμιστή εξατμίζεται στους -8 o C και ο αέρας μέσα στο θάλαμο του ψυγείου έχει θερμοκρασία 2 o C ίνεται ο συντελεστής Κ = 6 Να βρείτε την ικανότητα του εξατμιστή Q ΤΕΛΟΣ 2ΗΣ ΑΠΟ 3 ΣΕΛΙ ΕΣ

4 ΑΡΧΗ 3ΗΣ ΣΕΛΙ ΑΣ Ο ΗΓΙΕΣ ΓΙΑ ΤΟΥΣ ΕΞΕΤΑΖΟΜΕΝΟΥΣ 1 Στο τετράδιο να γράψετε μόνον τα προκαταρκτικά (ημερομηνία, εξεταζόμενο μάθημα) Να μην αντιγράψετε τα θέματα στο τετράδιο 2 Να γράψετε το ονοματεπώνυμό σας στο πάνω μέρος των φωτοαντιγράφων, αμέσως μόλις σας παραδοθούν Καμιά άλλη σημείωση δεν επιτρέπεται να γράψετε Κατά την αποχώρησή σας να παραδώσετε μαζί με το τετράδιο και τα φωτοαντίγραφα 3 Να απαντήσετε στο τετράδιό σας σε όλα τα θέματα 4 Να γράψετε τις απαντήσεις σας μόνον με μπλε ή μόνον με μαύρο στυλό διαρκείας ανεξίτηλης μελάνης 5 Κάθε απάντηση τεκμηριωμένη είναι αποδεκτή 6 ιάρκεια εξέτασης: τρεις (3) ώρες μετά τη διανομή των φωτοαντιγράφων 7 Χρόνος δυνατής αποχώρησης: 1000 πμ KΑΛΗ ΕΠΙΤΥΧΙΑ ΤΕΛΟΣ ΜΗΝΥΜΑΤΟΣ ΤΕΛΟΣ 3ΗΣ ΑΠΟ 3 ΣΕΛΙ ΕΣ

5 ΑΡΧΗ 1ΗΣ ΣΕΛΙ ΑΣ ΠΑΝΕΛΛΑ ΙΚΕΣ ΕΞΕΤΑΣΕΙΣ HMEΡΗΣΙΩΝ ΚΑΙ ΕΣΠΕΡΙΝΩΝ ΕΠΑΓΓΕΛΜΑΤΙΚΩΝ ΛΥΚΕΙΩΝ (ΟΜΑ Α A ) ΚΑΙ ΜΑΘΗΜΑΤΩΝ ΕΙ ΙΚΟΤΗΤΑΣ ΕΠΑΓΓΕΛΜΑΤΙΚΩΝ ΛΥΚΕΙΩΝ (ΟΜΑ Α Β ) ΤΕΤΑΡΤΗ 2 ΙΟΥΝΙΟΥ 2010 ΕΞΕΤΑΖΟΜΕΝΟ ΜΑΘΗΜΑ: ΕΓΚΑΤΑΣΤΑΣΕΙΣ ΨΥΞΗΣ ΣΥΝΟΛΟ ΣΕΛΙ ΩΝ: ΥΟ (2) ΘΕΜΑ A Α1 Από τι εξαρτάται η πίεση στην οποία λειτουργεί ο συμπυκνωτής; A2 Ποιοι είναι οι σκοποί των εκτονωτικών διατάξεων ή εκτονωτικών βαλβίδων; ΘΕΜΑ B B1 Να αναφέρετε, ονομαστικά, τα είδη των υδρόψυκτων συμπυκνωτών Β2 Σε μια περιοχή η θερμοκρασία ξηρού θερμομέτρου του εξωτερικού αέρα είναι 40 ο C και η θερμοκρασία του υγρού θερμομέτρου 29 ο C Ένας πύργος ψύξης που λειτουργεί στην περιοχή αυτή, ψύχει το νερό από τους 41 ο C στους 33 ο C Ποια είναι η περιοχή ψύξης και ποια είναι η προσέγγιση στην περίπτωση αυτή; ΘΕΜΑ Γ Γ1 Να αναφέρετε, ονομαστικά, τις τρεις κυριότερες μεθόδους απόψυξης (αποπάγωσης) σε μεγάλες εγκαταστάσεις ψυγείων Γ2 Εξατμιστής ψύχει γάλα από 21 ο C σε 11 ο C Αν η παροχή kg του γάλακτος είναι V=0,2 και η θερμοχωρητικότητα sec C=3900 J, να υπολογιστεί η ικανότητα του εξατμιστή Q 0 kg C ΤΕΛΟΣ 1ΗΣ ΑΠΟ 2 ΣΕΛΙ ΕΣ

6 ΑΡΧΗ 2ΗΣ ΣΕΛΙ ΑΣ ΘΕΜΑ Για να κλιματίσουμε ένα δωμάτιο, πρέπει να απορροφήσουμε ολική θερμότητα Q Τ = 2000 W, από τα οποία η λανθάνουσα θερμότητα είναι Q L =400 W με εξατμιστή ψύξης αέρα Ζητούνται: 1 Πόση είναι η αισθητή θερμότητα Q S ; 2 Ποια είναι η τιμή του παράγοντα αισθητής θερμότητας SHR; Ο ΗΓΙΕΣ ΓΙΑ ΤΟΥΣ ΕΞΕΤΑΖΟΜΕΝΟΥΣ 1 Στο τετράδιο να γράψετε μόνον τα προκαταρκτικά (ημερομηνία, εξεταζόμενο μάθημα) Να μην αντιγράψετε τα θέματα στο τετράδιο 2 Να γράψετε το ονοματεπώνυμό σας στο πάνω μέρος των φωτοαντιγράφων αμέσως μόλις σας παραδοθούν εν επιτρέπεται να γράψετε καμιά άλλη σημείωση Κατά την αποχώρησή σας να παραδώσετε μαζί με το τετράδιο και τα φωτοαντίγραφα 3 Να απαντήσετε στο τετράδιό σας σε όλα τα θέματα 4 Να γράψετε τις απαντήσεις σας μόνον με μπλε ή μόνον με μαύρο στυλό ανεξίτηλης μελάνης 5 Κάθε απάντηση τεκμηριωμένη επιστημονικά είναι αποδεκτή 6 Να μη χρησιμοποιήσετε το χαρτί μιλιμετρέ 7 ιάρκεια εξέτασης: τρεις (3) ώρες μετά τη διανομή των φωτοαντιγράφων 8 Χρόνος δυνατής αποχώρησης: 1000 πμ KΑΛΗ ΕΠΙΤΥΧΙΑ ΤΕΛΟΣ ΜΗΝΥΜΑΤΟΣ ΤΕΛΟΣ 2ΗΣ ΑΠΟ 2 ΣΕΛΙ ΕΣ

7 ΑΡΧΗ 1ΗΣ ΣΕΛΙ ΑΣ ΠΑΝΕΛΛΗΝΙΕΣ ΕΞΕΤΑΣΕΙΣ HMEΡΗΣΙΩΝ ΚΑΙ ΕΣΠΕΡΙΝΩΝ ΕΠΑΓΓΕΛΜΑΤΙΚΩΝ ΛΥΚΕΙΩΝ (ΟΜΑ Α A ) ΚΑΙ ΜΑΘΗΜΑΤΩΝ ΕΙ ΙΚΟΤΗΤΑΣ ΕΠΑΓΓΕΛΜΑΤΙΚΩΝ ΛΥΚΕΙΩΝ (ΟΜΑ Α Β ) ΠΑΡΑΣΚΕΥΗ 27 ΜΑΪΟΥ 2011 ΕΞΕΤΑΖΟΜΕΝΟ ΜΑΘΗΜΑ: ΕΓΚΑΤΑΣΤΑΣΕΙΣ ΨΥΞΗΣ ΣΥΝΟΛΟ ΣΕΛΙ ΩΝ: ΤΡΕΙΣ (3) ΘΕΜΑ A Α1 Να περιγράψετε τα τρία στάδια, κατά τα οποία η θερμότητα αποβάλλεται στο περιβάλλον από το συμπυκνωτή A2 Να γράψετε στο τετράδιό σας το γράμμα καθεμιάς από τις παρακάτω προτάσεις και δίπλα τη λέξη Σωστό, αν είναι σωστή ή τη λέξη Λάθος, αν είναι λανθασμένη α Στους υδρόψυκτους συμπυκνωτές διπλού σωλήνα η ροή του νερού είναι αντίθετη από τη ροή του ψυκτικού μέσου β Στους πύργους ψύξης κατά τη λειτουργία τους καταναλώνεται συνολικά το 9% της παροχής του νερού γ Εάν αυξηθεί η διάμετρος ενός τριχοειδούς σωλήνα, πρέπει ταυτόχρονα να μειωθεί το μήκος του για να επιτευχθεί το ίδιο ψυκτικό αποτέλεσμα δ Κατά την απόψυξη με ηλεκτρικές αντιστάσεις, η λειτουργία του συμπιεστή διακόπτεται ε Η ολική θερμότητα προκύπτει με αφαίρεση της λανθάνουσας θερμότητας από την αισθητή ΤΕΛΟΣ 1ΗΣ ΑΠΟ 3 ΣΕΛΙ ΕΣ

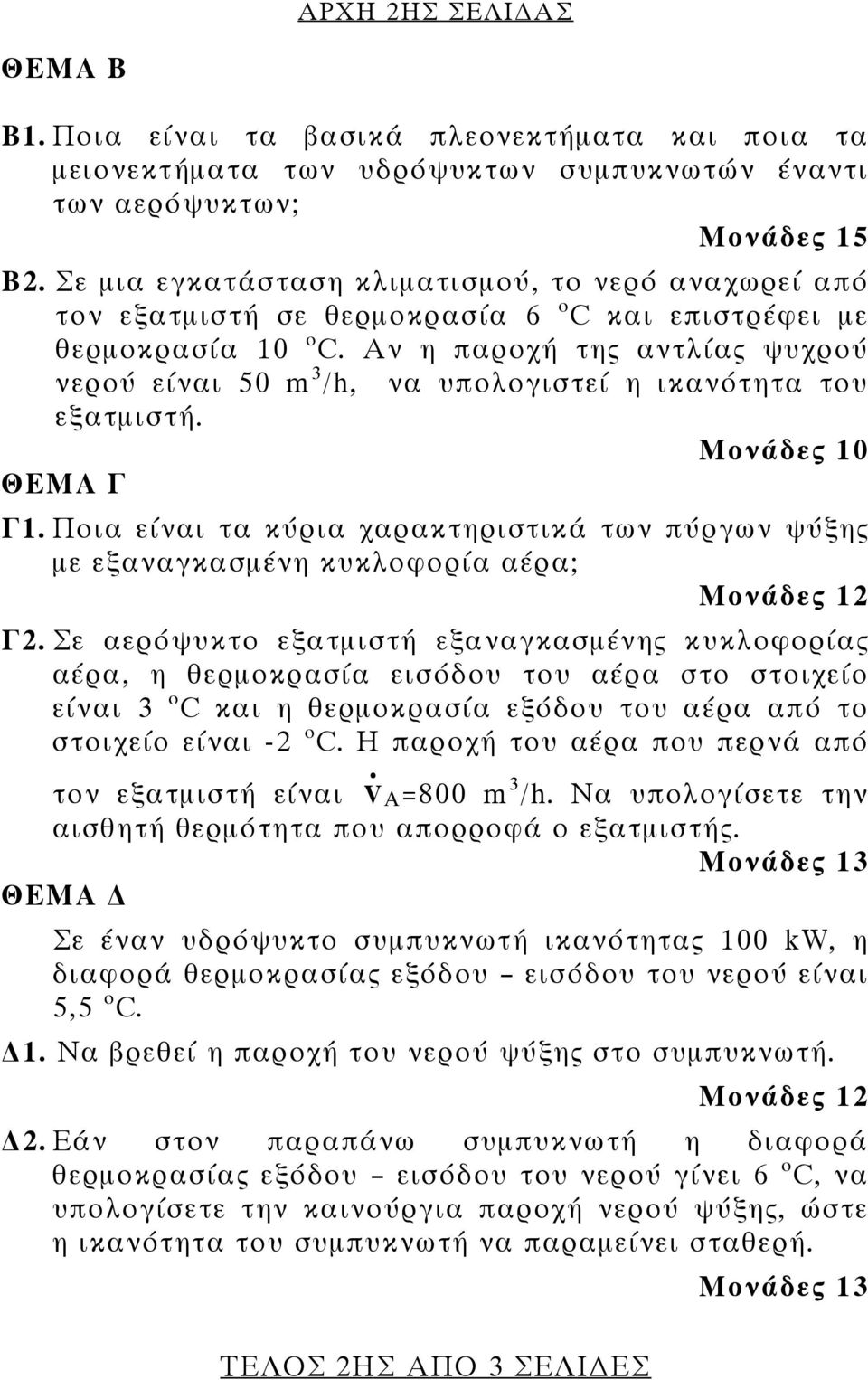

8 ΑΡΧΗ 2ΗΣ ΣΕΛΙ ΑΣ ΘΕΜΑ B B1 Ποια είναι τα βασικά πλεονεκτήματα και ποια τα μειονεκτήματα των υδρόψυκτων συμπυκνωτών έναντι των αερόψυκτων; Β2 Σε μια εγκατάσταση κλιματισμού, το νερό αναχωρεί από τον εξατμιστή σε θερμοκρασία 6 ο C και επιστρέφει με θερμοκρασία 10 ο C Αν η παροχή της αντλίας ψυχρού νερού είναι 50 m 3 /h, να υπολογιστεί η ικανότητα του εξατμιστή ΘΕΜΑ Γ Γ1 Ποια είναι τα κύρια χαρακτηριστικά των πύργων ψύξης με εξαναγκασμένη κυκλοφορία αέρα; Γ2 Σε αερόψυκτο εξατμιστή εξαναγκασμένης κυκλοφορίας αέρα, η θερμοκρασία εισόδου του αέρα στο στοιχείο είναι 3 ο C και η θερμοκρασία εξόδου του αέρα από το στοιχείο είναι -2 ο C Η παροχή του αέρα που περνά από τον εξατμιστή είναι V Α=800 m 3 /h Να υπολογίσετε την αισθητή θερμότητα που απορροφά ο εξατμιστής ΘΕΜΑ Σε έναν υδρόψυκτο συμπυκνωτή ικανότητας 100 kw, η διαφορά θερμοκρασίας εξόδου εισόδου του νερού είναι 5,5 ο C 1 Να βρεθεί η παροχή του νερού ψύξης στο συμπυκνωτή ΤΕΛΟΣ 2ΗΣ ΑΠΟ 3 ΣΕΛΙ ΕΣ 2 Εάν στον παραπάνω συμπυκνωτή η διαφορά θερμοκρασίας εξόδου εισόδου του νερού γίνει 6 ο C, να υπολογίσετε την καινούργια παροχή νερού ψύξης, ώστε η ικανότητα του συμπυκνωτή να παραμείνει σταθερή

9 ΑΡΧΗ 3ΗΣ ΣΕΛΙ ΑΣ Ο ΗΓΙΕΣ ΓΙΑ ΤΟΥΣ ΕΞΕΤΑΖΟΜΕΝΟΥΣ 1 Στο τετράδιο να γράψετε μόνον τα προκαταρκτικά (ημερομηνία, εξεταζόμενο μάθημα) Να μην αντιγράψετε τα θέματα στο τετράδιο 2 Να γράψετε το ονοματεπώνυμό σας στο πάνω μέρος των φωτοαντιγράφων αμέσως μόλις σας παραδοθούν εν επιτρέπεται να γράψετε καμιά άλλη σημείωση Κατά την αποχώρησή σας να παραδώσετε μαζί με το τετράδιο και τα φωτοαντίγραφα 3 Να απαντήσετε στο τετράδιό σας σε όλα τα θέματα 4 Να γράψετε τις απαντήσεις σας μόνον με μπλε ή μόνον με μαύρο στυλό ανεξίτηλης μελάνης 5 Κάθε απάντηση τεκμηριωμένη επιστημονικά είναι αποδεκτή 6 Να μη χρησιμοποιήσετε το χαρτί μιλιμετρέ 7 ιάρκεια εξέτασης: τρεις (3) ώρες μετά τη διανομή των φωτοαντιγράφων 8 Χρόνος δυνατής αποχώρησης: 1000 πμ KΑΛΗ ΕΠΙΤΥΧΙΑ ΤΕΛΟΣ ΜΗΝΥΜΑΤΟΣ ΤΕΛΟΣ 3ΗΣ ΑΠΟ 3 ΣΕΛΙ ΕΣ

10 ΑΡΧΗ 1ΗΣ ΣΕΛΙ ΑΣ ΠΑΝΕΛΛΗΝΙΕΣ ΕΞΕΤΑΣΕΙΣ HMEΡΗΣΙΩΝ ΚΑΙ ΕΣΠΕΡΙΝΩΝ ΕΠΑΓΓΕΛΜΑΤΙΚΩΝ ΛΥΚΕΙΩΝ (ΟΜΑ Α A ) ΚΑΙ ΜΑΘΗΜΑΤΩΝ ΕΙ ΙΚΟΤΗΤΑΣ ΕΠΑΓΓΕΛΜΑΤΙΚΩΝ ΛΥΚΕΙΩΝ (ΟΜΑ Α Β ) ΤΕΤΑΡΤΗ 6 ΙΟΥΝΙΟΥ 2012 ΕΞΕΤΑΖΟΜΕΝΟ ΜΑΘΗΜΑ: ΕΓΚΑΤΑΣΤΑΣΕΙΣ ΨΥΞΗΣ ΣΥΝΟΛΟ ΣΕΛΙ ΩΝ: ΤΡΕΙΣ (3) ΘΕΜΑ A A1 Να χαρακτηρίσετε τις προτάσεις που ακολουθούν, γράφοντας στο τετράδιό σας, δίπλα στο γράμμα που αντιστοιχεί σε κάθε πρόταση τη λέξη Σωστό, αν η πρόταση είναι σωστή ή τη λέξη Λάθος, αν η πρόταση είναι λανθασμένη α Στις ψυκτικές εγκαταστάσεις, η απόδοση (ικανότητα) των αερόψυκτων συμπυκνωτών αυξάνεται με την αύξηση της θερμοκρασίας περιβάλλοντος β Οι πύργοι ψύξης χρησιμοποιούνται για να απορροφούν τη θερμότητα του νερού ψύξης από τους υδρόψυκτους συμπυκνωτές γ Η διαφορά θερμοκρασίας του νερού, μεταξύ εισόδου και εξόδου στον πύργο ψύξης, ονομάζεται περιοχή ψύξης δ Η θερμοεκτονωτική βαλβίδα πρέπει να εγκαθίσταται όσο το δυνατόν πιο κοντά στην εισαγωγή του εξατμιστή ε Η πιο συνηθισμένη χρήση των πλακοειδών εξατμιστών είναι στα μεγάλα επαγγελματικά ψυγεία Α2 Να δικαιολογήσετε γιατί στις ψυκτικές εγκαταστάσεις με τριχοειδή σωλήνα ως εκτονωτική διάταξη μπορεί να εγκατασταθεί πιο μικρός ηλεκτροκινητήρας, απ ό,τι θα χρειαζόταν με οποιαδήποτε άλλη εκτονωτική διάταξη ΤΕΛΟΣ 1ΗΣ ΑΠΟ 3 ΣΕΛΙ ΕΣ

11 ΑΡΧΗ 2ΗΣ ΣΕΛΙ ΑΣ ΘΕΜΑ B B1 Για ποιους λόγους καταναλώνεται νερό κατά τη λειτουργία των εξατμιστικών συμπυκνωτών; Β2 Η θερμοκρασία του ψυκτικού στην έξοδο του εξατμιστή είναι -5 ο C Αν η υπερθέρμανση είναι 15 ο C, να υπολογίσετε τη θερμοκρασία εξάτμισης του ψυκτικού μέσου στον εξατμιστή ΘΕΜΑ Γ Γ1 Να αναφέρετε, χωρίς επεξηγήσεις, τις πιο συνηθισμένες εφαρμογές των εξατμιστών ψύξης υγρών Γ2 Σε εξατμιστή φυσικής κυκλοφορίας αέρα, η μέση διαφορά θερμοκρασίας ατμοποίησης και θερμοκρασίας αέρα είναι θ=10 ο C Η απόδοση (ικανότητα) του εξατμιστή είναι Q=120 W Αν ο συντελεστής Κ του εξατμιστή είναι 6 W/m 2 ο C, να υπολογίσετε την συνολική επιφάνεια συναλλαγής του εξατμιστή ΘΕΜΑ 1 Η παροχή νερού στον πύργο ψύξης μιας υδρόψυκτης εγκατάστασης κλιματισμού είναι V Π=46 m 3 /h Να υπολογίσετε την ικανότητα της ψυκτικής εγκατάστασης, αν ο πύργος ψύξης λειτουργεί στις τυπικές συνθήκες λειτουργίας ΤΕΛΟΣ 2ΗΣ ΑΠΟ 3 ΣΕΛΙ ΕΣ

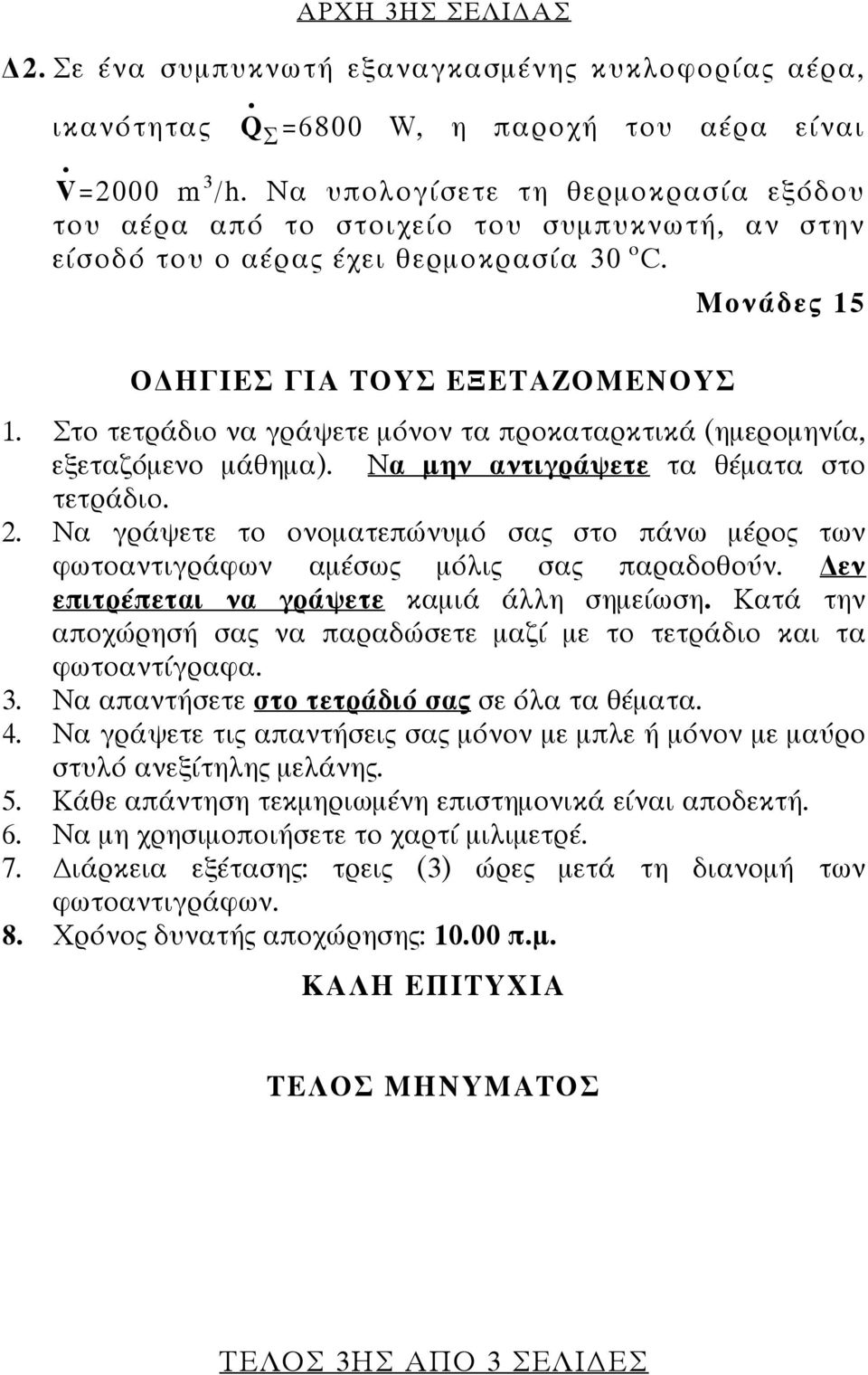

12 ΑΡΧΗ 3ΗΣ ΣΕΛΙ ΑΣ 2 Σε ένα συμπυκνωτή εξαναγκασμένης κυκλοφορίας αέρα, ικανότητας Q Σ =6800 W, η παροχή του αέρα είναι V=2000 m 3 /h Να υπολογίσετε τη θερμοκρασία εξόδου του αέρα από το στοιχείο του συμπυκνωτή, αν στην είσοδό του ο αέρας έχει θερμοκρασία 30 ο C Ο ΗΓΙΕΣ ΓΙΑ ΤΟΥΣ ΕΞΕΤΑΖΟΜΕΝΟΥΣ 1 Στο τετράδιο να γράψετε μόνον τα προκαταρκτικά (ημερομηνία, εξεταζόμενο μάθημα) Να μην αντιγράψετε τα θέματα στο τετράδιο 2 Να γράψετε το ονοματεπώνυμό σας στο πάνω μέρος των φωτοαντιγράφων αμέσως μόλις σας παραδοθούν εν επιτρέπεται να γράψετε καμιά άλλη σημείωση Κατά την αποχώρησή σας να παραδώσετε μαζί με το τετράδιο και τα φωτοαντίγραφα 3 Να απαντήσετε στο τετράδιό σας σε όλα τα θέματα 4 Να γράψετε τις απαντήσεις σας μόνον με μπλε ή μόνον με μαύρο στυλό ανεξίτηλης μελάνης 5 Κάθε απάντηση τεκμηριωμένη επιστημονικά είναι αποδεκτή 6 Να μη χρησιμοποιήσετε το χαρτί μιλιμετρέ 7 ιάρκεια εξέτασης: τρεις (3) ώρες μετά τη διανομή των φωτοαντιγράφων 8 Χρόνος δυνατής αποχώρησης: 1000 πμ ΚΑΛΗ ΕΠΙΤΥΧΙΑ ΤΕΛΟΣ ΜΗΝΥΜΑΤΟΣ ΤΕΛΟΣ 3ΗΣ ΑΠΟ 3 ΣΕΛΙ ΕΣ
