1 ΛΑΝΙΤΕΙΟ ΛΥΚΕΙΟ ΣΧΟΛΙΚΗ ΧΡΟΝΙΑ ΓΡΑΠΤΕΣ ΠΡΟΑΓΩΓΙΚΕΣ ΕΞΕΤΑΣΕΙΣ ΜΑΪΟΥ - ΙΟΥΝΙΟΥ 2018 ΜΑΘΗΜΑ: ΤΕΧΝΟΛΟΓΙΑ KΑΤΕΥΘΥΝΣΗΣ ΗΜΕΡΟΜΗΝΙΑ: 30/05/2018 ΤΑΞΗ: Β ΛΥΚΕΙΟΥ ΔΙΑΡΚΕΙΑ : 2 ώρες και 30 λεπτά ΒΑΘΜΟΣ : ΥΠΟΓΡΑΦΗ:. Ονοματεπώνυμο:. Τμήμα: ΤΟ ΕΞΕΤΑΣΤΙΚΟ ΔΟΚΙΜΙΟ ΑΠΟΤΕΛΕΙΤΑΙ ΑΠΟ (10) ΔΕΚΑ ΣΕΛΙΔΕΣ. ΣΤΟ ΤΕΛΟΣ ΤΟΥ ΔΟΚΙΜΙΟΥ ΕΠΙΣΥΝΑΠΤΕΤΑΙ ΤΥΠΟΛΟΓΙΟ, ΤΟ ΟΠΟΙΟ ΑΠΟΤΕΛΕΙΤΑΙ ΑΠΟ (1) ΜΙΑ ΣΕΛΙΔΑ. ΤΟ ΔΟΚΙΜΙΟ ΒΑΘΜΟΛΟΓΕΙΤΑΙ ΜΕ 100 ΜΟΝΑΔΕΣ. ΟΔΗΓΙΕΣ: Το εξεταστικό δοκίμιο αποτελείται από τα μέρη Α, Β και Γ. Να γράφετε μόνο με μελάνι μπλε (με μολύβι μόνο τα σχήματα). Δεν επιτρέπεται η χρήση διορθωτικού υλικού. Επιτρέπεται η χρήση μη προγραμματιζόμενης υπολογιστικής μηχανής. Να απαντήσετε σε όλες τις ερωτήσεις. ΜΕΡΟΣ Α : Αποτελείται από 6 θέματα. Να απαντήσετε και στα 6 θέματα. Το κάθε θέμα βαθμολογείται με 5 μονάδες. (Σύνολο Μονάδων 30). ΘΕΜΑ 1 (α) Στη διπλανή εικόνα, στην οποία φαίνεται μια ανεγειρόμενη οικία, διακρίνονται τα τρία είδη γραμμικών στοιχείων Α, Β και Γ, με τα οποία μπορεί να φτιαχτεί ο σκελετός μίας οικοδομής. Να ονομάσετε τα τρία είδη γραμμικών στοιχείων Α, Β και Γ. (Μονάδες 3) Α Β Γ.. (β) Να ονομάσετε τα δύο είδη των επιφανειακών στοιχείων με τα οποία μπορεί να φτιαχτεί μια κατασκευή. 1/10

2 ΘΕΜΑ 2 (α) Να αναφέρετε δύο είδη εργαλειομηχανών CNC. (β) Να αναφέρετε δύο πλεονεκτήματα της χρήσης εργαλειομηχανών CNC σε σχέση με άλλες παραδοσιακές εργαλειομηχανές για την κατεργασία υλικών. (Μονάδες 3)... ΘΕΜΑ 3 Ένας καταστηματάρχης, για να ελκύσει πελάτες, έχει εγκαταστήσει στις βιτρίνες του καταστήματος δύο αυτοματισμούς, ώστε αυτές να φωτίζονται, όταν είναι βράδυ. Ο πρώτος αυτοματισμός χρησιμοποιεί χρονοδιακόπτη και ο δεύτερος φωτοαντιστάτη. Ποιος από τους δύο αυτοματισμούς εμπεριέχει μεγαλύτερο βαθμό ευφυΐας ; Να εξηγήσετε σε συντομία. (Μονάδες 5). ΘΕΜΑ 4 Σε μία βιομηχανία ένας πνευματικός κύλινδρος χρησιμοποιείται για να σφραγίζει ξύλινα κιβώτια κρασιών. Αν η δύναμη που χρειάζεται για την εργασία αυτή είναι 480Ν και η πίεση του αέρα που χρησιμοποιείται είναι 0.4 Ν/mm 2, να βρείτε, κάνοντας τους απαραίτητους υπολογισμούς, πόση θα πρέπει να είναι η διάμετρος του εμβόλου. (Μονάδες 5) 0.4 (Ν/mm 2 ) D /10

3 ΘΕΜΑ 5 Να αναφέρετε δύο από τους πιο γνωστούς λόγους αποτυχίας μίας νεοφυούς επιχείρησης. (Μονάδες 5) ΘΕΜΑ 6 Το διπλανό αντικείμενο είναι σχεδιασμένο σε Ισομετρική Προβολή. Να σχεδιαστεί σε Πλάγια Προβολή σε Κλίμακα 1:1, χωρίς να τοποθετηθούν οι διαστάσεις στο σχέδιο. Οι διαστάσεις που δίδονται είναι όλες σε χιλιοστά. (Μονάδες 5) Σημ.: Το σχέδιο να γίνει με μολύβι στο τετραγωνισμένο χαρτί που ακολουθεί. Πρόσοψη ΤΕΛΟΣ ΜΕΡΟΥΣ Α ΑΚΟΛΟΥΘΕΙ ΤΟ ΜΕΡΟΣ Β 3/10

4 ΜΕΡΟΣ Β : Αποτελείται από 5 θέματα. Να απαντήσετε και στα 5 θέματα. Το κάθε θέμα βαθμολογείται με 6 μονάδες. (Σύνολο Μονάδων 30). ΘΕΜΑ 7 Να υπολογίσετε αναλυτικά τη συνισταμένη δύναμη του συστήματος δυνάμεων που φαίνεται στο διπλανό σχήμα. (Μονάδες 6) ΘΕΜΑ 8 (α) Να αναφέρετε δύο εφαρμογές των ρομπότ σε βιομηχανικό ή σε μη βιομηχανικό επίπεδο. (β) Να αναφέρετε δύο πλεονεκτήματα και δύο μειονέκτημα της ρομποτικής. (Μονάδες 4) /10

5 ΘΕΜΑ 9 Το πνευματικό κύκλωμα που ακολουθεί χρησιμοποιείται για το άνοιγμα και το κλείσιμο μιας πόρτας σε ένα καράβι και λειτουργεί ως εξής: Όταν ο χειρίστης ενεργοποιήσει το εξάρτημα Γ, τότε η πόρτα (Π) του πλοίου ανοίγει αργά (θετική κίνηση εμβόλου). Όταν η πόρτα αγγίξει στην αποβάθρα και ανιχνευτεί από το εξάρτημα (Δ), τότε κλείνει αυτόματα, αργά και μετά από κάποια χρονική καθυστέρηση. (α) Να συνδέσετε τα πνευματικά εξαρτήματα Α, Β, Γ, Δ, Ε, Ζ, Η, Θ, Ι, Κ, Λ, Μ και Ν, χρησιμοποιώντας, όπου χρειάζεται, τις απαραίτητες σωληνώσεις, συνδετήρες Τ και τροφοδοσία αέρα, έτσι ώστε αυτά να λειτουργούν όπως περιγράφεται πιο πάνω. (Μονάδες 4) Α ΑΝΟΙΓΜΑ Π Δ ΚΛΕΙΣΙΜΟ ΑΠΟΒΑΘΡΑ Ε Γ Λ Μ Ν Ι Κ Β (β) Να ονομάσετε (πλήρεις ονομασίες) τα εξαρτήματα Δ και Κ. ΘΕΜΑ 10 Η τρισδιάστατη εκτύπωση εφαρμόζεται σήμερα σε διάφορους τομείς, όπως στην ιατρική, στη βιομηχανία, στην αρχιτεκτονική οικοδόμηση, κτλ. Να αναφέρετε ένα παράδειγμα εφαρμογής της τρισδιάστατης εκτύπωσης για δύο από τους πιο πάνω τομείς. (Μονάδες 6)... 5/10

6 ΘΕΜΑ 11 Το διπλανό αντικείμενο είναι σχεδιασμένο σε Πλάγια Προβολή. Να σχεδιαστεί σε Ισομετρική Προβολή σε Κλίμακα 1:1, χωρίς να τοποθετηθούν οι διαστάσεις στο σχέδιο. (Μονάδες 6) Οι διαστάσεις που δίδονται είναι όλες σε χιλιοστά. Σημ.: Το σχέδιο να γίνει με μολύβι στο ισομετρικό χαρτί που ακολουθεί. ΤΕΛΟΣ ΜΕΡΟΥΣ Β ΑΚΟΛΟΥΘΕΙ ΤΟ ΜΕΡΟΣ Γ 6/10

7 ΜΕΡΟΣ Γ : Αποτελείται από 4 θέματα. Να απαντήσετε και στα 4 θέματα. Το κάθε θέμα βαθμολογείται με 10 μονάδες. (Σύνολο Μονάδων 40). ΘΕΜΑ 12 Το πιο κάτω αντικείμενο είναι σχεδιασμένο σε Ισομετρική Προβολή. Να το σχεδιάσετε σε Ορθογραφική Προβολή σε Κλίμακα 1:2. Στο σχέδιο που θα κάνετε να τοποθετήσετε τις διαστάσεις, ακολουθώντας τους σχετικούς κανόνες τοποθέτησης διαστάσεων. Οι διαστάσεις που δίδονται είναι όλες σε χιλιοστά. (Μονάδες 10) Σημ.: Το σχέδιο να γίνει με μολύβι στο τετραγωνισμένο χαρτί που ακολουθεί. Πρόσοψη 7/10

8 ΘΕΜΑ 13 Το πνευματικό κύκλωμα που ακολουθεί χρησιμοποιείται για το ανεβοκατέβασμα μίας φιγούρας αλόγου ενός Καρουζέλ Κ σε ένα Λούνα Παρκ και λειτουργεί ως εξής: Όταν η βαλβίδα Γ ενεργοποιηθεί από το αλογάκι Ζ και ο χειριστής ενεργοποιήσει τη βαλβίδα Δ, το εξάρτημα Κ ανυψώνεται προς τα πάνω (θετική κίνηση). Όταν το αλογάκι ανιχνευτεί από το εξάρτημα Ε, τότε επιστρέφει στην αρχική του θέση (αρνητική κίνηση). Η διαδικασία επαναλαμβάνεται συνεχώς όσο η βαλβίδα Δ μένει ενεργοποιημένη. Κ Ε Z Γ Β Α Δ (α) Να συμπληρώσετε το ημιτελές πνευματικό κύκλωμα, χρησιμοποιώντας, όπου χρειάζεται, συνδετικές γραμμές που αφορούν σε σωληνώσεις αέρα, συνδετήρες Τ και τροφοδοσία αέρα, ώστε η λειτουργία του συστήματος να είναι αυτή που περιγράφεται πιο πάνω. (β) Να εξηγήσετε αναλυτικά τη λειτουργία του κυκλώματος. (Μονάδες 6) 8/10

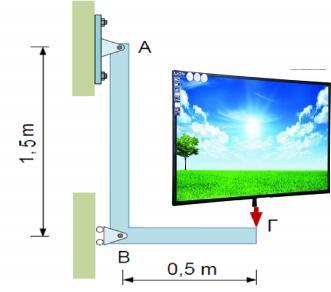

9 ... (γ) Χρησιμοποιώντας το εξάρτημα Η (όσες φορές χρειάζεται), να συμπληρώσετε το πιο πάνω πνευματικό κύκλωμα, έτσι ώστε τόσο το ανέβασμα τόσο και το κατέβασμα του αλόγου να γίνεται αργά. ΘΕΜΑ 14 Σε μια καφετέρια η τηλεόραση είναι στερεωμένη στον τοίχο με μια κατασκευή όπως φαίνεται στο πιο κάτω σχήμα. Η δύναμη που ασκεί η τηλεόραση στο σημείο Γ είναι 300Ν. (α) Να σχεδιάσετε στον πιο κάτω χώρο το διάγραμμα της κατασκευής μαζί με τις στηρίξεις της. Σε αυτό να τοποθετήσετε τις δυνάμεις που ασκούνται στην κατασκευή, καθώς και τις αντιδράσεις στα σημεία Α και Β. (β) Να ονομάσετε το είδος της στήριξης της δοκού στα σημεία Α και Β. (γ) Να υπολογίσετε τις άγνωστες αντιδράσεις στα σημεία στήριξης Α και Β. (Μονάδες 6) 9/10

10 ΘΕΜΑ 15 Σε ένα φυτώριο το αυτόματο σύστημα ποτίσματος φυτών λειτουργεί ως εξής : Όταν η υγρασία είναι μικρότερη από 30% (A0 < 30), τότε η Γραμμή 1 του συστήματος ξεκινά το πότισμα για 5 λεπτά και μετά σταματά. Αμέσως μετά ξεκινά το πότισμα η Γραμμή 2 του συστήματος για 3 λεπτά και μετά σταματά. Το πότισμα των δύο γραμμών επαναλαμβάνεται για 8 φορές και το πρόγραμμα αρχίζει από την αρχή. Γραμμή 1 (Motor Α) Γραμμή 2 (Motor Β) Χρησιμοποιώντας εντολές του λογισμικού, να συμπληρώσετε το πιο κάτω διάγραμμα ροής, το οποίο θα προσομοιώνει το πιο πάνω σύστημα αυτόματου ποτίσματος. (Μονάδες 10) Ονομασία Εισόδων / Εξόδων Αισθητήρας Υγρασίας Γραμμή 1 Γραμμή 2 Input / Output Analogue Input Α0 Motor A Motor B Εξεταστική επιτροπή 1. Μιχαλάκης Χαρή 2. Στέλιος Ιωάννου Εντολές που μπορεί να χρησιμοποιηθούν: Ο Συντονιστής Δημήτρης Φυλακτού Διδάσκοντες Μιχαλάκης Χαρή Ο Διευθυντής Γιώργος Ιωσηφίδης 10/10
