1 Αναβάθμιση Βιοαερίου σε Βιομεθάνιο - Προοπτική για το Αύριο Χρήστος Ζαφείρης Υπεύθυνος Έργων Βιοαερίου Τμήμα Βιομάζας Verde.tec 2019 ΑΘΗΝΑ

2 Περιεχόμενα Eνεργειακή πολιτική στην ΕΕ Βιομεθάνιο στην ΕΕ Παραγωγή βιομεθανίου Χρήσεις βιομεθανίου Εμπόδια Πλεονεκτήματα Βιομεθάνιο στην Ελλάδα Συμπεράσματα

3 Το βιομεθάνιο συνεισφέρει στους στόχους της ΕΕ Ασφάλεια ενεργειακού εφοδιασμού Παράγεται από μεγάλο εύρος ενδογενών πηγών βιομάζας Βιωσιμότητα Είναι ΑΠΕ, ακολουθεί ολοκληρωμένο σχέδιο διαχείρισης και επεξεργασίας οργανικών αποβλήτων Ανταγωνιστικότητα Στήριξη του πρωτογενή τομέα με υψηλή προστιθέμενη αξία σε τοπικό επίπεδο Τεχνολογικές καινοτομίες Θέσεις εργασίας με τη δημιουργία της εφοδιαστικής αλυσίδας του βιομεθανίου

4 Βιοαέριο-Βιομεθάνιο στην ΕΕ μονάδες βιοαερίου στην ΕE το 2017 Η συνολική εγκατεστημένη ηλεκτρική ισχύς εκτιμήθηκε σε 9.985MW και παραγωγή GWh ηλεκτρικής ενέργειας 503 μονάδες αναβάθμισης βιοαερίου στην ΕΕ το 2017 Η συνολική παραγωγή εκτιμήθηκε σε GWh/έτος βιομεθανίου Πηγή: ΕΒΑ European Biogas association 2017

5 Βιομεθάνιο στην ΕΕ (GWh) Πηγή: ΕΒΑ 2017

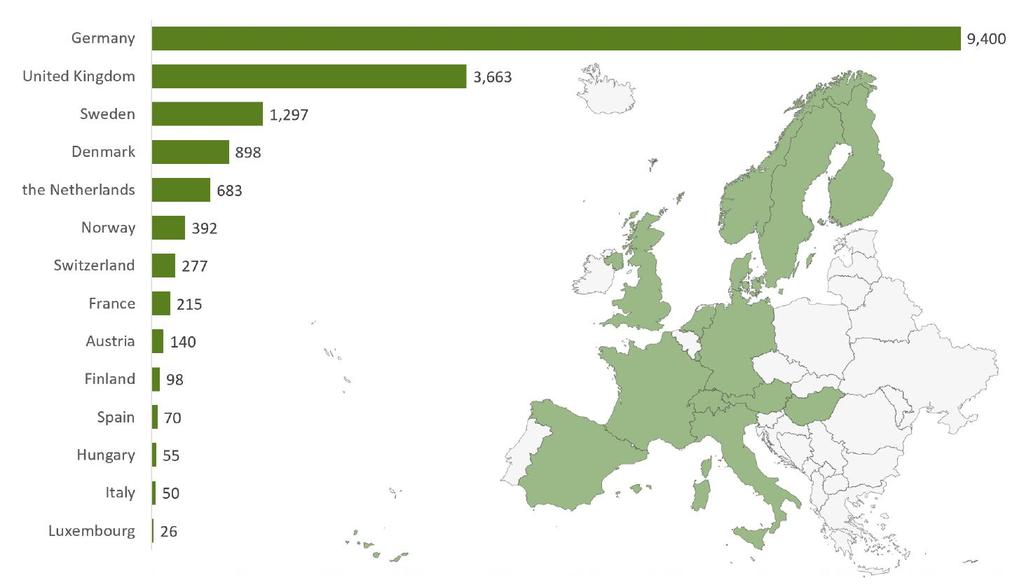

6 Πηγή: ΕΒΑ 2017 Βιομεθάνιο στην ΕΕ (GWh)

7 Παραγωγή βιομεθανίου Το βιοαέριο παράγεται από την Αναερόβια Χώνευση οργανικών αποβλήτων. Μετά την ΑΧ το βιοαέριο υφίσταται καθαρισμό, αναβάθμιση (απομάκρυνση CO2 & προσθήκη προπανίου) και χρήση με θειόλες το παραγόμενο αέριο ονομάζεται βιομεθάνιο ποιότητας L (89% CH4) και Η (96%CH4) Το Βιomethane ονομάζεται και Renewable Natural Gas, ανάλογα με την μορφή που αποθηκεύεται bio- Compressed Natural Gas (bio-cng) και bio Liquefied Natural Gas (bio-lng)

8 Χρήσεις βιοαερίου

9 Πηγή: ΕΒΑ 2017 Βιομεθάνιο στην ΕΕ

10 Τεχνολογίες Αναβάθμισης στην ΕΕ Πηγή: ΕΒΑ 2017

12 Βιομάζα για παραγωγή Βιομεθανίου στην ΕΕ Πηγή: ΕΒΑ 2017

13 Αναβάθμιση βιοαερίου σε βιομεθάνιο

14 Bιομεθάνιο στο δίκτυο του ΦΑ Πηγή:Εlectricgaz

15 Αναβάθμιση βιοαερίου Laholm m 3 /h Πηγή: SGC

16 Αποθείωση Sulfatreat Reduction from 150 ppm to max 5 ppm out from the reactor Πηγή: Owe Jonsson, Swedish Gas Center

17 Διαχωρισμός CO 2 Selexol Purification from 40% to <3% CO 2 <2% CH 4 -losses Πηγή: Owe Jonsson, Swedish Gas Center

18 Προσαρμογή του δείκτη Wobbe Προσθήκη προπανίου 10% Πηγή: Owe Jonsson, Swedish Gas Center

19 Πίνακας ελέγχου Πηγή: Owe Jonsson, Swedish Gas Center

20 Βιομάζα σε οχήματα? Πηγή:Wuppertal institute- PSI

21 Σταθμός διανομής βιομεθανίου Source: Owe Jonsson & Gustaf Landahl

22 Χαρακτηριστικά βιομεθανίου για κίνηση αυτοκινήτων στη Σουηδία Ιδιότητα/Σύσταση Mονάδα Τύπος Α Τύπος Β Δείκτης Wobbe min ΜJ/Nm Δείκτης Wobbe max MJ/Nm CH 4 Vol% 97±1 97±2 H 2 O,max mg/nm O 2, max Vol% CO 2 +O 2 +N 2, max Vol% H 2 S, max mg/nm Μεθανόλη Vol% 0 0 Σωματίδια μm 5 5 Πηγή: Traffic and public transportation authority, city of Gothenburg

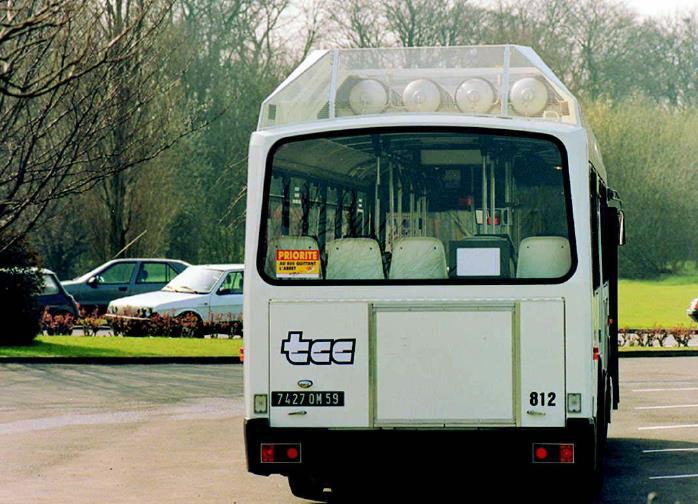

24 Το βιομεθάνιο στις μεταφορές Πηγή:Swedish Biogas Association

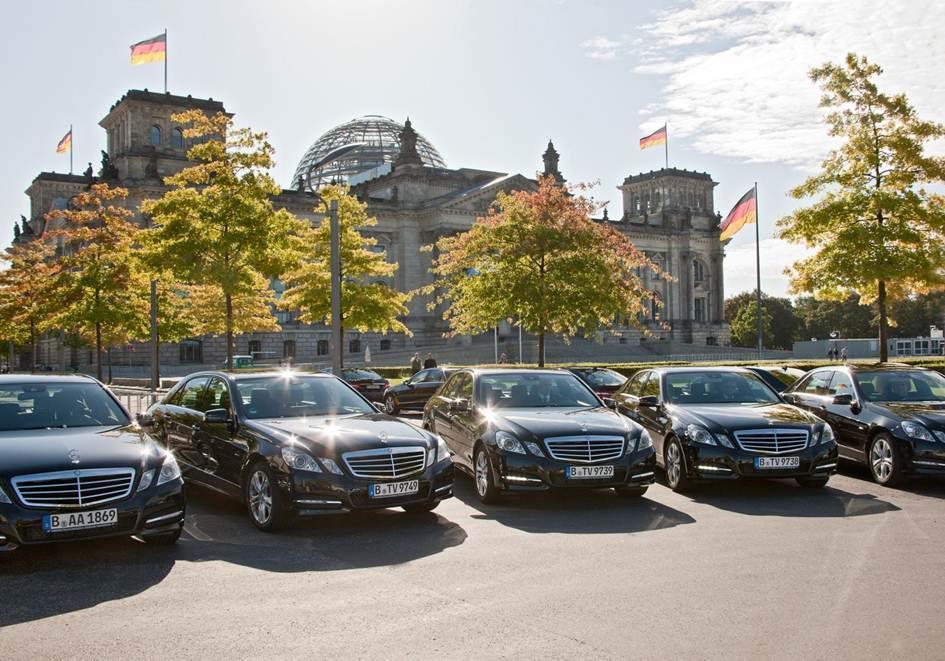

25 Βιομεθάνιο στις μεταφορές Πηγή:Swedish Biogas Association

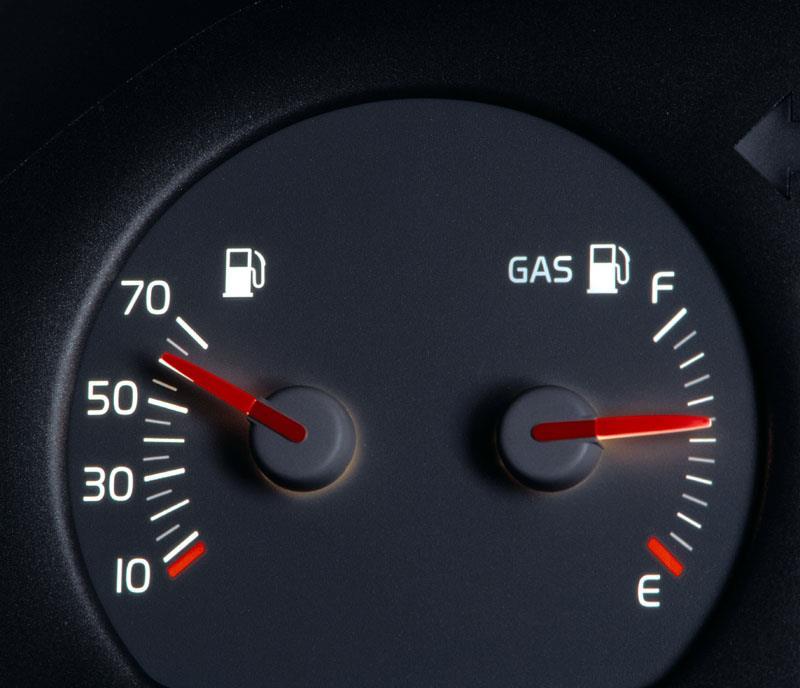

26 Βιομεθάνιο στις μεταφορές Πηγή:VOLVO

27 Βιομεθάνιο στις μεταφορές Πηγή:Baltic Biogas Bus-erdgas

28 Βιομεθάνιο στις μεταφορές

29 Εμπόδια Ανταγωνισμός σε σχέση με το ΦΑ Δυσκολία πρόσβασης στο δίκτυο του ΦΑ Προβληματισμός σε σχέση με τις προτεραιότητες εφαρμογών του βιοαερίου Αυστηροί τεχνικοί κανόνες και πρότυπα σχετικά για έγχυση στο δίκτυο ΦΑ και κίνηση οχημάτων Κόστος οχημάτων βιομεθανίου και συντήρησης υψηλότερο των συμβατικών Στην Ελλάδα: Το βιοαέριο προωθείται για παραγωγή ηλεκτρικής ενέργειας

30 Πλεονεκτήματα βιομεθανίου Περιβάλλον Μείωση του φαινομένου του Θερμοκηπίου Τοπική ανάπτυξη Δημιουργία θέσεων εργασίας Μελλοντική χρήση H2 Αποθήκευση ενέργειας Ασφάλεια Ενεργειακού Εφοδιασμού Υψηλή ενεργειακή απόδοση σε σχέση με Μείωση βιοκαυσιμα εισαγωγών Μείωση εισαγωγών

31 Κυψέλη καυσίμου (fuel cell) με χρήση βιοαερίου

32 Πλεονεκτήματα βιομεθανίου Δεν φορολογείται 20% πιο οικονομικό σε σχέση με τα συμβατικά καύσιμα Τα οχήματα εξαιρούνται από τέλη και δασμούς Δωρεάν στάθμευση 40% μειωμένος φόρος σε εταιρείες με στόλο οχημάτων βιομεθανίου Ε20 αποκλειστικά μόνο για οχήματα βιομεθανίου

33 Potential spatial distribution of biogas plants Foustani Wastes: 680,000t Installed capacity: 13.5MW Agios Athanasios Wastes: 2,000,000t Installed capacity: 40MW Tagarades Landfill Installed capacity: 5MW Phillira Wastes: 800,000t Installed capacity:15mw Filippiada Wastes: 730,000t Installed capacity:14.5mw Stratos Wastes: 982,000t Installed capacity: 19MW Plant proposed Oinophyta Wastes: 200,000t Installed capacity: 4MW Ano Liossia Landfill Installed capacity: 23.5MW Psyttalia (WWTP) Wastes: 700,000t/day Installed capacity: 11,4MW Pethymno Wastes: 60,500t Installed capacity:1.5mw Plant in operation Possible Injection point in natural gas grid Anogeia Wastes: 34,000t Installed capacity: 1MW Source: C. Zafiris/CRES

35 Βιομεθάνιο στην Δ. Θεσσαλονίκη ΠΕΡΙΟΧΗ Βοοτροφικές Εκμεταλλεύσεις Boοειδή ΚΟΠΡΙΑ ΙΣΧΥΣ ΚΑΥΣΙΜΟΥ ΗΛΕΚΤΡΙΚΗ ΙΣΧΥΣ ΒΙΟΑΕΡΙΟ ΒΙΟΜΕΘΑΝΙΟ τιμή τιμή (Tόνοι/έτος) kw kwe m3 /y m3 /y ΑΓ.ΑΘΑΝΑΣΙΟΣ ΑΔΕΝΔΡΟ ΑΝΑΤΟΛΙΚΟ ΒΡΑΧΙΑ ΓΕΦΥΡΑ ΕΛΕΟΥΣΑ ΕΥΟΣΜΟΣ ΚΑΛΟΧΩΡΙ ΚΥΜΙΝΑ Ν. ΜΑΛΑΓΡΑ Ν.ΜΕΣΗΜΒΡΙΑ Ν.ΦΙΛΑΔΕΛΦΕΙΑ ΝΕΟΧΩΡΟΥΔΑ ΞΗΡΟΧΩΡΙ ΠΕΝΤΑΛΟΦΟΣ ΣΙΝΔΟΣ ΧΑΛΑΣΤΡΑ ΣΥΝΟΛΟ

36 Συμπεράσματα Το βιοαέριο είναι το μόνο που μπορεί να οδηγήσει στην παραγωγή ανανεώσιμου φυσικού αερίου, σε αντίθεση με την παραγωγή ηλεκτρικής ενέργειας που μπορεί να εξασφαλιστεί από περισσότερες ανανεώσιμες πηγές. Το βιομεθάνιο μπορεί επίσης να εξασφαλίσει ενεργειακή επάρκεια στην Ευρώπη αντικαθιστώντας το εισαγόμενο φυσικό αέριο σε ποσοστό από 10 έως και 30% σε χρονικό ορίζοντα έως ,

37 Ευχαριστώ για την προσοχή σας
