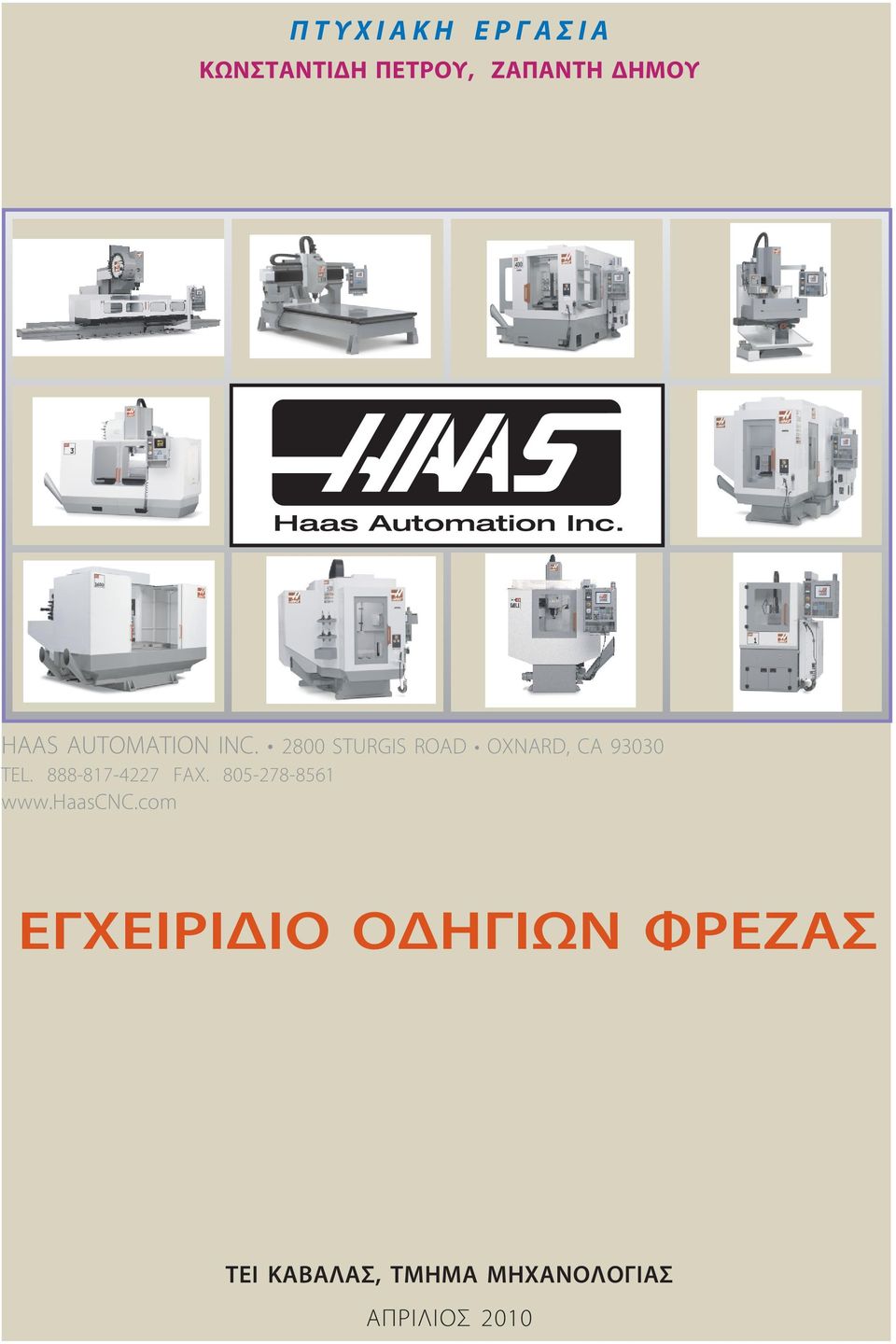

1 ΠΤΥΧΙΑΚΗ ΕΡΓΑΣΙΑ ΚΩΝΣΤΑΝΤΙ Η ΠΕΤΡΟΥ, ΖΑΠΑΝΤΗ ΗΜΟΥ HAAS AUTOMATION INC STURGIS ROAD OXNARD, CA TEL FAX ΕΓΧΕΙΡΙ ΙΟ Ο ΗΓΙΩΝ ΦΡΕΖΑΣ ΤΕΙ ΚΑΒΑΛΑΣ, ΤΜΗΜΑ ΜΗΧΑΝΟΛΟΓΙΑΣ ΑΠΡΙΛΙΟΣ 2010

2 Πιστοποιητικό Εγγύησης Κάλυψη από την Haas Automation, Inc., CNC Ισχύς από 1 Ιανουαρίου 2003 ΠΕΡΙΟΡΙΣΜΕΝΗ ΚΑΛΥΨΗ ΕΓΓΥΗΣΗΣ Όλες οι νέες φρέζες Haas είναι εγγυημένες αποκλειστικά από την Haas Automation s ("Κατασκευαστής") με την ακόλουθη περιορισμένη εγγύηση: : Κάθε μηχάνημα Haas CNC ("Μηχάνημα") και τα μέρη του ("Μέρη") (εκτός από αυτά που εξαιρούνται παρακάτω) είναι εγγυημένο για ελαττωματικά υλικά και κατασκευή για περίοδο ενός (1) χρόνου (εκτός των TL-1s και TL-2s, για έξι (6) μήνες) από την ημερομηνία αγοράς, που είναι η ημερομηνία που το μηχάνημα εγκαταστάθηκε στον τελικό χρήστη. Είναι μια περιορισμένη εγγύηση και είναι η μοναδική εγγύηση από τον κατασκευαστή. Ο κατασκευαστής αρνείται όποια άλλη εγγύηση, ρητή ή υπονοούμενη, περιλαμβάνοντας, όχι όμως περιοριστικά, όλες τις εγγυήσεις εμπορευσιμότητας και καταλληλότητας για συγκεκριμένο σκοπό. ΕΠΙΣΚΕΥΗ Η ΑΝΤΙΚΑΤΑΣΤΑΣΗ: Η ΕΥΘΥΝΗ ΤΟΥ ΚΑΤΑΣΚΕΥΑΣΤΗ ΥΠΟ ΑΥΤΗ ΤΗ ΣΥΜΦΩΝΙΑ ΘΑ ΠΕΡΙΟΡΙΖΕΤΑΙ ΣΤΗΝ ΕΠΙΣΚΕΥΗ Η ΑΝΤΙΚΑΤΑΣΤΑΣΗ, ΚΑΤΑ ΤΗ ΔΙΑΚΡΙΤΙΚΗ ΕΥΧΕΡΕΙΑ ΤΟΥ ΚΑΤΑΣΚΕΥΑΣΤΗ, ΜΕΡΩΝ Η ΑΝΤΑΛΛΑΚΤΙΚΩΝ. Επιπρόσθετή επέκταση εγγύησης μπορεί να αγοραστεί από τον εξουσιοδοτημένο αντιπρόσωπο της Haas. ΟΡΙΑ ΚΑΙ ΕΞΑΙΡΕΣΕΙΣ ΤΗΣ ΕΓΓΥΗΣΗΣ Εκτός κι αν δηλώνεται αλλιώς, ο αγοραστής συμφωνεί ότι εξαιρούνται όλες οι άλλες εγγυήσεις, ρητές ή υπονοούμενες περιλαμβάνοντας αλλά όχι περιοριστικά εγγυήσεις εμπορευσιμότητας και καταλληλότητας για συγκεκριμένο σκοπό Φθορές μερών από κανονική χρήση και την πάροδο του χρόνου όπως μπογιά, τελείωμα παραθύρων, λάμπες, τσιμούχες, σύστημα αφαίρεσης υπολειμμάτων κλπ εξαιρούνται από την εγγύηση Οι εργοστασιακές διαδικασίες συντήρησης πρέπει να τηρούνται και να καταγράφονται για να διατηρηθεί η εγγύηση. Η εγγύηση ακυρώνεται αν το μηχάνημα υποστεί κακούς χειρισμούς, κακή χρήση, αμέλεια, ατύχημα, λάθος εγκατάσταση, ακατάλληλη συντήρηση, ή ακατάλληλη λειτουργία, ή αν το μηχάνημα επισκευάστηκε ακατάλληλα από τον πελάτη ή μη εξουσιοδοτημένο τεχνικό. Υπηρεσίες συντήρησης και επισκευής διατίθενται μόνο από τους εξουσιοδοτημένους διανομείς της Haas. Χωρίς τον περιορισμό των εξαιρέσεων ή ορίων που περιγράφονται σε άλλες παραγράφους, η εγγύηση του κατασκευαστή δεν περιλαμβάνει όποια εγγύηση του μηχανήματος ή των μερών ικανοποιεί προδιαγραφές παραγωγής του αγοραστή ή άλλες απαιτήσεις ή την αδιάκοπη λειτουργία του μηχανήματος και των μερών. Ο Κατασκευαστής δεν φέρει ευθύνη σχετικά με τη χρήση του Μηχανήματος και των Μερών από τον Αγοραστή, και δεν φέρει ευθύνη για όποιο σφάλμα σχεδιασμού, παραγωγής, λειτουργίας, ή άλλο του Μηχανήματος ή των Μερών εκτός από την επισκευή και την αντικατάσταση όπως δηλώνεται στην παραπάνω Περιορισμένη Εγγύηση. Ο Κατασκευαστής δεν φέρει ευθύνη για ζημιές σε μηχανήματα, μέρη, εγκαταστάσεις ή άλλη περιουσία του Αγοραστή, ή για άλλες επακόλουθες ζημιές που μπορεί να προκληθούν από κακή λειτουργία του Μηχανήματος ή των Μερών ΠΕΡΙΟΡΙΣΜΟΣ ΕΥΘΥΝΗΣ ΚΑΙ ΖΗΜΙΕΣ: Ο ΚΑΤΑΣΚΕΥΑΣΤΗΣ ΔΕΝ ΦΕΡΕΙ ΕΥΘΥΝΗ ΣΤΟΝ ΑΓΟΡΑΣΤΗ, ΤΟΝ ΠΩΛΗΤΗ Η ΟΠΟΙΟΝ ΠΕΛΑΤΗ ΤΟΥ ΑΓΟΡΑΣΤΗ ΓΙΑ ΑΠΩΛΕΙΑ ΚΕΡΔΩΝ, ΔΕΔΟΜΕΝΩΝ, ΠΑΡΑΓΩΓΗΣ, ΕΙΣΟΔΗΜΑΤΟΣ, ΧΡΗΣΗΣ, ΚΟΣΤΟΥΣ ΝΕΚΡΟΥ ΧΡΟΝΟΥ, ΚΑΛΗΣ ΠΙΣΤΗΣ, Η ΑΛΛΗΣ ΕΠΑΚΟΛΟΥΘΗΣ ΖΗΜΙΑΣ, ΠΟΥ ΕΓΕΙΡΕΤΑΙ Η ΣΧΕΤΙΖΕΤΑΙ ΜΕ ΤΟ ΜΗΧΑΝΗΜΑ Η ΤΑ ΜΕΡΗ, ΑΛΛΑ ΠΡΟΪΟΝΤΑ Η ΥΠΗΡΕΣΙΕΣ ΤΟΥ ΚΑΤΑΣΚΕΥΑΣΤΗ Η ΠΩΛΗΤΗ, Η ΣΦΑΛΜΑ ΑΝΤΑΛΛΑΚΤΙΚΩΝ Η ΠΡΟΪΟΝΤΩΝ ΠΟΥ ΠΑΡΑΓΟΝΤΑΙ ΜΕ ΤΗ ΧΡΗΣΗ ΤΟΥ ΜΗΧΑΝΗΜΑΤΟΣ Η ΤΩΝ ΜΕΡΩΝ, ΑΚΟΜΑ ΚΙ ΑΝ Ο ΚΑΤΑΣΚΕΥΑΣΤΗΣ Η ΠΩΛΗΤΗΣ ΕΧΟΥΝ ΕΝΗΜΕΡΩΘΕΙ ΓΙΑ ΤΗΝ ΠΙΘΑΝΟΤΗΤΑ ΤΕΤΟΙΩΝ ΖΗΜΙΩΝ. Η ΕΥΘΥΝΗ ΤΟΥ ΚΑΤΑΣΚΕΥΑΣΤΗ ΓΙΑ ΖΗΜΙΕΣ ΟΠΟΙΑΣΔΗΠΟΤΕ ΑΙΤΙΑΣ ΘΑ ΠΕΡΙΟΡΙΣΤΕΙ ΣΤΗΝ ΕΠΙΣΚΕΥΗ Η ΤΗΝ ΑΝΤΙΚΑΤΑΣΤΑΣΗ, ΚΑΤΑ ΤΗΝ ΕΥΧΕΡΕΙΑ ΤΟΥ ΚΑΤΑΣΚΕΥΑΣΤΗ, ΤΩΝ ΕΛΑΤΤΩΜΑΤΙΚΩΝ ΑΝΤΑΛΛΑΚΤΙΚΩΝ, ΜΕΡΩΝ Η ΤΟΥ ΜΗΧΑΝΗΜΑΤΟΣ Ο αγοραστής δέχεται αυτόν τον περιορισμό στο δικαίωμα να καλύψει επακόλουθες ζημίες ως μέρος της συμφωνίας με τον Πωλητή. Αναγνωρίζει ότι ο εξοπλισμός θα ήταν ακριβότερος αν ο Πωλητής ή ο Κατασκευαστής ήταν υπεύθυνοι για επακόλουθες ή ποινικές ζημιές. Αυτό το Πιστοποιητικό Εγγύησης αντικαθιστά κάθε άλλη συμφωνία, προφορική ή γραπτή, μεταξύ των συμβαλλομένων σχετικά με τις εγγυήσεις, τους περιορισμούς ευθύνης και τις ζημιές σχετικά με το Μηχάνημα ή τα Μέρη και περιέχει όλες τους όρους μεταξύ των συμβαλλομένων σχετικά με τέτοιες εγγυήσεις, περιορισμούς ευθύνης και/ή ζημιές. Κάθε συμβαλλόμενο μέρος αναγνωρίζει ότι ο ίδιος ή άλλο πρόσωπο που ενεργεί εκ μέρους του, δεν έχει κάνει καμία συμφωνία ή υπόσχεση, προφορική ή διαφορετική, που δεν εμπίπτει σε τέτοιες εγγυήσεις, περιορισμούς ευθύνης και/ή ζημιές, και ότι οποιαδήποτε συμφωνία, δήλωση ή υπόσχεση που δεν περιέχεται σε αυτό το Πιστοποιητικό Εγγύησης δεν θα ισχύσει σχετικά με τέτοιες εγγυήσεις, περιορισμούς ευθύνης και ζημιές ΜΕΤΑΒΙΒΑΣΙΜΟΤΗΤΑ Αυτή η εγγύηση είναι μεταβιβάσιμη από τον πρώτο τελικό χρήστη σε κάποιον άλλον αν το μηχάνημα πουληθεί ιδιωτικά πριν τη λήξη της περιόδου εγγύησης. Haas Automation, Inc Sturgis Road, Oxnard, CA Phone: (805) FAX: (805) & Δήμου Ζαπάντη Πίνακας Περιεχομένων i

3 ΠΕΡΙΟΡΙΣΜΕΝΗ ΚΑΛΥΨΗ ΕΓΓΥΗΣΗΣ Πιστοποιητικό Εγγύησης Όλοι οι νέοι τόρνοι Haas είναι εγγυημένοι αποκλειστικά από την Haas Automation s ("Κατασκευαστής") με την ακόλουθη περιορισμένη εγγύηση: : Κάθε μηχάνημα Haas CNC ("Μηχάνημα") και τα μέρη του ("Μέρη") (εκτός από αυτά που εξαιρούνται παρακάτω) είναι εγγυημένο για ελαττωματικά υλικά και κατασκευή για περίοδο ενός (1) χρόνου (εκτός των TL-1s και TL-2s, για έξι (6) μήνες) από την ημερομηνία αγοράς, που είναι η ημερομηνία που το μηχάνημα εγκαταστάθηκε στον τελικό χρήστη. Είναι μια περιορισμένη εγγύηση και είναι η μοναδική εγγύηση από τον κατασκευαστή. Ο κατασκευαστής αρνείται όποια άλλη εγγύηση, ρητή ή υπονοούμενη, περιλαμβάνοντας, όχι όμως περιοριστικά, όλες τις εγγυήσεις εμπορευσιμότητας και καταλληλότητας για συγκεκριμένο σκοπό. ΕΠΙΣΚΕΥΗ Η ΑΝΤΙΚΑΤΑΣΤΑΣΗ: Η ΕΥΘΥΝΗ ΤΟΥ ΚΑΤΑΣΚΕΥΑΣΤΗ ΥΠΟ ΑΥΤΗ ΤΗ ΣΥΜΦΩΝΙΑ ΘΑ ΠΕΡΙΟΡΙΖΕΤΑΙ ΣΤΗΝ ΕΠΙΣΚΕΥΗ Η ΑΝΤΙΚΑΤΑΣΤΑΣΗ, ΚΑΤΑ ΤΗ ΔΙΑΚΡΙΤΙΚΗ ΕΥΧΕΡΕΙΑ ΤΟΥ ΚΑΤΑΣΚΕΥΑΣΤΗ, ΜΕΡΩΝ Η ΑΝΤΑΛΛΑΚΤΙΚΩΝ. Επιπρόσθετή επέκταση εγγύησης μπορεί να αγοραστεί από τον εξουσιοδοτημένο αντιπρόσωπο της Haas. ΟΡΙΑ ΚΑΙ ΕΞΑΙΡΕΣΕΙΣ ΤΗΣ ΕΓΓΥΗΣΗΣ Εκτός κι αν δηλώνεται αλλιώς παραπάνω, ο αγοραστής συμφωνεί ότι εξαιρούνται όλες οι άλλες εγγυήσεις, ρητές ή υπονοούμενες περιλαμβάνοντας αλλά όχι περιοριστικά εγγυήσεις εμπορευσιμότητας και καταλληλότητας για συγκεκριμένο σκοπό Φθορές μερών από κανονική χρήση και την πάροδο του χρόνου όπως μπογιά, τελείωμα παραθύρων, λάμπες, τσιμούχες, σύστημα αφαίρεσης υπολειμμάτων κλπ εξαιρούνται από την εγγύηση Οι εργοστασιακές διαδικασίες συντήρησης πρέπει να τηρούνται και να καταγράφονται για να διατηρηθεί η εγγύηση. Η εγγύηση ακυρώνεται αν το μηχάνημα υποστεί κακούς χειρισμούς, κακή χρήση, αμέλεια, ατύχημα, λάθος εγκατάσταση, ακατάλληλη συντήρηση, ή ακατάλληλη λειτουργία, ή αν το μηχάνημα επισκευάστηκε ακατάλληλα από τον πελάτη ή μη εξουσιοδοτημένο τεχνικό. Υπηρεσίες συντήρησης και επισκευής διατίθενται μόνο από τους εξουσιοδοτημένους διανομείς της Haas. Χωρίς τον περιορισμό των εξαιρέσεων ή ορίων που περιγράφονται σε άλλες παραγράφους, η εγγύηση του κατασκευαστή δεν περιλαμβάνει όποια εγγύηση του μηχανήματος ή των μερών που ικανοποιεί προδιαγραφές παραγωγής του αγοραστή ή άλλες απαιτήσεις ή την αδιάκοπη λειτουργία του μηχανήματος και των μερών. Ο Κατασκευαστής δεν φέρει ευθύνη σχετικά με τη χρήση του Μηχανήματος και των Μερών από τον Αγοραστή, και δεν φέρει ευθύνη για όποιο σφάλμα σχεδιασμού, παραγωγής, λειτουργίας, ή άλλο του Μηχανήματος ή των Μερών εκτός από την επισκευή και την αντικατάσταση όπως δηλώνεται στην παραπάνω Περιορισμένη Εγγύηση. Ο Κατασκευαστής δεν φέρει ευθύνη για ζημιές σε μηχανήματα, μέρη, εγκαταστάσεις ή άλλη περιουσία του Αγοραστή, ή για άλλες επακόλουθες ζημιές που μπορεί να προκληθούν από κακή λειτουργία του Μηχανήματος ή των Μερών ΠΕΡΙΟΡΙΣΜΟΣ ΕΥΘΥΝΗΣ ΚΑΙ ΖΗΜΙΕΣ: Ο ΚΑΤΑΣΚΕΥΑΣΤΗΣ ΔΕΝ ΦΕΡΕΙ ΕΥΘΥΝΗ ΣΤΟΝ ΑΓΟΡΑΣΤΗ, ΤΟΝ ΠΩΛΗΤΗ Η ΟΠΟΙΟΝ ΠΕΛΑΤΗ ΤΟΥ ΑΓΟΡΑΣΤΗ ΓΙΑ ΑΠΩΛΕΙΑ ΚΕΡΔΩΝ, ΔΕΔΟΜΕΝΩΝ, ΠΑΡΑΓΩΓΗΣ, ΕΙΣΟΔΗΜΑΤΟΣ, ΧΡΗΣΗΣ, ΚΟΣΤΟΥΣ ΝΕΚΡΟΥ ΧΡΟΝΟΥ, ΚΑΛΗΣ ΠΙΣΤΗΣ, Η ΑΛΛΗΣ ΕΠΑΚΟΛΟΥΘΗΣ ΖΗΜΙΑΣ, ΠΟΥ ΕΓΕΙΡΕΤΑΙ Η ΣΧΕΤΙΖΕΤΑΙ ΜΕ ΤΟ ΜΗΧΑΝΗΜΑ Η ΤΑ ΜΕΡΗ, ΑΛΛΑ ΠΡΟΪΟΝΤΑ Η ΥΠΗΡΕΣΙΕΣ ΤΟΥ ΚΑΤΑΣΚΕΥΑΣΤΗ Η ΠΩΛΗΤΗ, Η ΣΦΑΛΜΑ ΑΝΤΑΛΛΑΚΤΙΚΩΝ Η ΠΡΟΪΟΝΤΩΝ ΠΟΥ ΠΑΡΑΓΟΝΤΑΙ ΜΕ ΤΗ ΧΡΗΣΗ ΤΟΥ ΜΗΧΑΝΗΜΑΤΟΣ Η ΤΩΝ ΜΕΡΩΝ, ΑΚΟΜΑ ΚΙ ΑΝ Ο ΚΑΤΑΣΚΕΥΑΣΤΗΣ Η ΠΩΛΗΤΗΣ ΕΧΟΥΝ ΕΝΗΜΕΡΩΘΕΙ ΓΙΑ ΤΗΝ ΠΙΘΑΝΟΤΗΤΑ ΤΕΤΟΙΩΝ ΖΗΜΙΩΝ. Η ΕΥΘΥΝΗ ΤΟΥ ΚΑΤΑΣΚΕΥΑΣΤΗ ΓΙΑ ΖΗΜΙΕΣ ΟΠΟΙΑΣΔΗΠΟΤΕ ΑΙΤΙΑΣ ΘΑ ΠΕΡΙΟΡΙΣΤΕΙ ΣΤΗΝ ΕΠΙΣΚΕΥΗ Η ΤΗΝ ΑΝΤΙΚΑΤΑΣΤΑΣΗ, ΚΑΤΑ ΤΗΝ ΕΥΧΕΡΕΙΑ ΤΟΥ ΚΑΤΑΣΚΕΥΑΣΤΗ, ΤΩΝ ΕΛΑΤΤΩΜΑΤΙΚΩΝ ΑΝΤΑΛΛΑΚΤΙΚΩΝ, ΜΕΡΩΝ Η ΤΟΥ ΜΗΧΑΝΗΜΑΤΟΣ ii Πίνακας Περιεχομένων & Δήμου Ζαπάντη

4 Ο αγοραστής δέχεται αυτόν τον περιορισμό στο δικαίωμα να καλύψει επακόλουθες ζημίες ως μέρος της συμφωνίας με τον Πωλητή. Αναγνωρίζει ότι ο εξοπλισμός θα ήταν ακριβότερος αν ο Πωλητής ή ο Κατασκευαστής ήταν υπεύθυνοι για επακόλουθες ή ποινικές ζημιές. Αυτό το Πιστοποιητικό Εγγύησης αντικαθιστά κάθε άλλη συμφωνία, προφορική ή γραπτή, μεταξύ των συμβαλλομένων σχετικά με τις εγγυήσεις, τους περιορισμούς ευθύνης και τις ζημιές σχετικά με το Μηχάνημα ή τα Μέρη και περιέχει όλες τους όρους μεταξύ των συμβαλλομένων σχετικά με τέτοιες εγγυήσεις, περιορισμούς ευθύνης και/ή ζημιές. Κάθε συμβαλλόμενο μέρος αναγνωρίζει ότι ο ίδιος ή άλλο πρόσωπο που ενεργεί εκ μέρους του, δεν έχει κάνει καμία συμφωνία ή υπόσχεση, προφορική ή διαφορετική, που δεν εμπίπτει σε τέτοιες εγγυήσεις, περιορισμούς ευθύνης και/ή ζημιές, και ότι οποιαδήποτε συμφωνία, δήλωση ή υπόσχεση που δεν περιέχεται σε αυτό το Πιστοποιητικό Εγγύησης δεν θα ισχύσει σχετικά με τέτοιες εγγυήσεις, περιορισμούς ευθύνης και ζημιές ΜΕΤΑΒΙΒΑΣΙΜΟΤΗΤΑ Αυτή η εγγύηση είναι μεταβιβάσιμη από τον πρώτο τελικό χρήστη σε κάποιον άλλον αν το μηχάνημα πουληθεί ιδιωτικά πριν τη λήξη της περιόδου εγγύησης. Αν έχετε πρόβλημα με το μηχάνημα, συμβουλευτείτε πρώτα το εγχειρίδιο χειριστή. Αν δεν λυθεί το πρόβλημα, καλέστε τον εξουσιοδοτημένο διανομέα της Haas. Ως τελική επιλογή, καλέστε την Haas απευθείας στο παρακάτω τηλέφωνο Haas Automation, Inc Sturgis Road Oxnard, California USA Phone: (805) FAX: (805) Για την αρχειοθέτηση του τελικού χρήστη του μηχανήματος για ενημερώσεις και ειδοποιήσεις, πρέπει να έχουμε άμεσα την καταχώρηση του μηχανήματος. Παρακαλούμε συμπληρώστε πλήρως και στείλτε στην παραπάνω διεύθυνση ΥΠΟΨΙΝ ΚΑΤΑΧΩΡΗΣΗΣ(SL-20, SL-30, etc. όποιο ισχύει). Παρακαλούμε να συμπεριλάβετε ένα αντίγραφο του τιμολογίου για την επικύρωση της ημερομηνίας αγοράς και την κάλυψη όποιων επιπρόσθετων επιλογών έχετε αγοράσει. Όνομα εταιρείας: Όνομα Επαφής: Διεύθυνση: Διανομέας: Ημερ. εγκατάστασης: Αρ.μοντέλου. : Αύξων Αριθμός: Τηλέφωνο: ( ) FAX: ( ) ΣΗΜΑΝΤΙΚΟ!!! ΠΑΡΑΚΑΛΩ ΔΙΑΒΑΣΤΕ ΑΜΕΣΩΣ!!! Αυτό το μηχάνημα είναι εξοπλισμένο με έναν ηλεκτρονικά-καταγραμμένο αύξοντα αριθμό που δεν μπορεί να αλλάξει. Αυτό γίνεται για να σας προστατεύσει σε περίπτωση κλοπής και να εντοπιστούν τα μηχανήματα όταν πωλούνται σε άλλους. Μετά από περίπου 800 ώρες χρήσης, το μηχάνημα θα διακόψει αυτόματα εάν δεν έχει ξεκλειδωθεί ηλεκτρονικά από την Haas Factory Outlet. Για να ξεκλειδώσουμε τη μηχανή, πρέπει να έχουμε την ανωτέρω εγγραφή με τον αύξοντα αριθμό. Θα λάβετε έναν αριθμό από την Haas Factory Outlet που θα γράψετε πάνω από τον αύξοντα αριθμό στη σελίδα ρυθμίσεων (# 26). Εάν, για οποιοδήποτε λόγο, ο αύξων αριθμός σβηστεί από τη μνήμη, το μηχάνημα θα επανέλθει στο όριο των 200 ωρών για τη δική σας προστασία. & Δήμου Ζαπάντη Πίνακας Περιεχομένων iii

5 Διαδικασία Ικανοποίησης Πελάτη Αγαπητέ πελάτη της Haas Η πλήρης ικανοποίηση σας είναι το πιο σημαντικό τόσο για την Haas Automation, Inc., όσο και για τον διανομέα της Haas από όπου αγοράσατε τον εξοπλισμό σας. Κανονικά, όποια ερωτήματα σχετικά με τις διαδικασίες πώλησης ή λειτουργίας του εξοπλισμού σας θα επιλυθούν άμεσα από τον διανομέα. Εντούτοις, αν τα ερωτήματα σας δεν έχουν απαντηθεί πλήρως, και τα έχετε συζητήσει με τη διοίκηση της αντιπροσωπείας ή απευθείας με τον ιδιοκτήτη της αντιπροσωπείας, παρακαλούμε ενεργείστε ως εξής: Καλέστε την εξυπηρέτηση πελατών της Haas Automation s στο και ζητήστε το τμήμα εξυπηρέτησης πελατών. Για τη γρήγορη απάντηση στα ερωτήματα σας, παρακαλούμε να έχετε διαθέσιμα τα παρακάτω στοιχεία όταν μας καλέσετε: Όνομα, όνομα εταιρείας, διεύθυνση και τηλέφωνο Μοντέλο και αύξων αριθμό μηχανήματος Όνομα διανομέα και του ατόμου του διανομέα που μιλήσατε τελευταία φορά Φύση του ερωτήματος σας Αν θέλετε να γράψετε στην Haas Automation, παρακαλούμε χρησιμοποιείστε αυτή τη διεύθυνση: Haas Automation, Inc Sturgis Road Oxnard, CA Att: Customer Satisfaction Manager Service@HaasCNC.com Μόλις επικοινωνήσετε με την Εξυπηρέτηση Πελατών της Haas Automation, θα κάνουμε ότι είναι δυνατό για να απαντήσουμε γρήγορα στα ερωτήματα σας. Στην Haas Automation, ξέρουμε ότι μια καλή συνεργασία Πελάτη-Διανομέα- Κατασκευαστή βοηθά στην εξασφάλιση συνεχούς επιτυχίας για όλους. Ανατροφοδότηση Πελάτη Αν έχετε ερωτήσεις σχετικά με το εγχειρίδιο Χειριστή της Haas, παρακαλούμε επικοινωνήστε μαζί μας στο , pubs@haascnc.com. Προσβλέπουμε σε όποιες υποδείξεις μπορεί να έχετε Πιστοποίηση Όλα τα εργαλεία του μηχανήματος Haas CNC έχουν το σήμα ETL Listed, πιστοποιώντας ότι συμμορφώνονται με τα NFPA 79 Ηλεκτρικά Στάνταρτ για τα Βιομηχανικά Μηχανήματα και το Καναδικό ισότιμο CAN/CSA C22.2 No. 73. Το ETL Listed και το cetl Listed απονέμονται σε προϊόντα που πέρασαν επιτυχώς τους ελέγχους Intertek Testing Services (ITS), εναλλακτικούς των Underwriters' Laboratories. Η πιστοποίηση ISO 9001:2000 από την TUV Management Service είναι μία αντικειμενική αξιολόγηση της ποιότητας των Αυτοματισμών Haas. Αυτή επιβεβαιώνει τη συμμόρφωση των Αυτοματισμών Haas με τα στάνταρτ που έχουν τεθεί από τον Διεθνή Οργανισμό Τυποποίησης, και γνωστοποιεί τη δέσμευση της Haas να ικανοποιήσει τις ανάγκες των πελατών της στη παγκόσμια αγορά. iv Πίνακας Περιεχομένων & Δήμου Ζαπάντη

6 ΠΙΝΑΚΑΣ ΠΕΡΙΕΧΟΜΕΝΩΝ ΑΣΦΑΛΕΙΑ... 4 ΛΕΙΤΟΥΡΓΙΑ... 5 ΕΙΣΑΓΩΓΗ ΣΤΟ ΜΕΤΑΚΙΝΟΥΜΕΝΟ ΠΛΗΚΤΡΟΛΟΓΙΟ ΠΛΗΚΤΡΑ ΛΕΙΤΟΥΡΓΙΑΣ ΠΛΗΚΤΡΑ ΜΕΤΑΚΙΝΗΣΗΣ ΠΛΗΚΤΡΑ ΡΥΘΜΙΣΗΣ ΤΑΧΥΤΗΤΑΣ ΠΛΗΚΤΡΑ ΕΜΦΑΝΙΣΗΣ ΠΛΗΚΤΡΑ ΚΕΡΣΟΡΑ ΑΛΦΑΒΗΤΙΚΑ ΠΛΗΚΤΡΑ ΠΛΗΚΤΡΑ ΤΡΟΠΟΥ ΛΕΙΤΟΥΡΓΙΑΣ ΑΡΙΘΜΗΤΙΚΑ ΠΛΗΚΤΡΑ ΟΘΟΝΕΣ ΤΟΠΟΘΕΣΙΕΣ ΟΘΟΝΕΣ ΡΥΘΜΙΣΗΣ ΟΘΟΝΗ ΤΡΕΧΟΥΣΩΝ ΕΝΤΟΛΩΝ ΟΘΟΝΗ ΕΙΔΟΠΟΙΗΣΕΩΝ/ΜΗΝΥΜΑΤΩΝ ΟΘΟΝΗ ΛΕΙΤΟΥΡΓΙΑΣ ΡΥΘΜΙΣΕΩΝ/ΓΡΑΦΙΚΩΝ ΗΜΕΡΟΜΗΝΙΑ ΚΑΙ ΩΡΑ SCREEN SAVER ( ΠΡΟΣΤΑΣΙΑ ΟΘΟΝΗΣ) ΛΕΙΤΟΥΡΓΙΑ ΒΟΗΘΕΙΑΣ/ΑΡΙΘΜΗΤΙΚΟΥ ΥΠΟΛΟΓΙΣΜΟΥ ΠΡΟΓΡΑΜΜΑ ΘΕΡΜΑΝΣΗΣ ΤΗΣ ΑΤΡΑΚΤΟΥ ΕΚΤΕΛΕΣΗ/ΤΕΡΜΑΤΙΣΜΟΣ/ΚΙΝΗΣΗ/ΣΥΝΕΧΕΙΑ ΜΕΤΡΗΣΗ ΕΠΙΠΕΔΟΥ ΨΥΚΤΙΚΟΥ ΕΠΙΛΟΓΕΣ ΟΘΟΝΕΣ RJH-E ΠΡΟΓΡΑΜΜΑΤΙΣΜΟΣ ΕΝΑΡΞΗ ΛΕΙΤΟΥΡΓΙΑΣ ΜΗΧΑΝΗΜΑΤΟΣ ΕΙΣΑΓΩΓΗ ΠΡΟΓΡΑΜΜΑΤΙΣΜΟΥ ΑΛΦΑΒΗΤΙΚΟΙ ΚΩΔΙΚΕΣ ΔΙΕΥΘΥΝΣΕΩΝ ΣΤΗΣΙΜΟ ΚΑΤΕΡΑΣΜΕΝΟΥ ΚΟΜΜΑΤΙΟΥ ΕΡΓΑΛΕΙΑ ΜΕΤΑΤΡΟΠΕΑΣ ΕΡΓΑΛΕΙΩΝ ΚΑΤΑΣΤΑΣΗ ΧΤΥΠΗΜΑΤΟΣ (JOG MODE) ΠΑΛΕΤΑ ΜΕΤΑΤΡΟΠΕΑ ΥΠΟΔΕΙΞΕΙΣ ΚΑΙ ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ & Δήμου Ζαπάντη Πίνακας Περιεχομένων v

7 ΕΝΟΡΑΤΙΚΟ ΣΥΣΤΗΜΑ ΠΡΟΓΡΑΜΜΑΤΙΣΜΟΥ (IPS) ΕΙΣΑΓΩΓΗ ΑΥΤΟΜΑΤΗ ΚΑΤΑΣΤΑΣΗ ΚΑΤΑΣΤΑΣΗ ΣΥΣΤΗΜΑΤΟΣ ΥΠΟΡΟΥΤΙΝΕΣ ΤΟΠΙΚΕΣ ΥΠΟΡΟΥΤΙΝΕΣ ΠΑΡΑΔΕΙΓΜΑ ΥΠΟΡΟΥΤΙΝΑΣ ΚΥΚΛΟΥ ΚΑΤΕΡΓΑΣΙΑΣ ΥΠΟΡΟΥΤΙΝΕΣ ΜΕ ΠΟΛΛΑΠΛΑ ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ ΠΡΟΧΩΡΗΜΕΝΟΣ ΣΥΝΤΑΚΤΗΣ ΜΕΝΟΥ ΠΡΟΓΡΑΜΜΑΤΟΣ ΜΕΝΟΥ ΕΠΕΞΕΡΓΑΣΙΑΣ ΜΕΝΟΥ ΑΝΑΖΗΤΗΣΗΣ ΜΕΝΟΥ ΤΡΟΠΟΠΟΙΗΣΗΣ ΜΕΝΟΥ Ι/Ο ΜΕΝΟΥ ΒΟΗΘΕΙΑΣ F ΣΥΝΤΟΜΕΥΣΕΙΣ ΠΡΟΧΩΡΗΜΕΝΟΥ ΣΥΝΤΑΚΤΗ ΓΡΗΓΟΡΟΣ ΚΩΔΙΚΑΣ ΟΠΤΙΚΟΣ ΓΡΗΓΟΡΟΣ ΚΩΔΙΚΑΣ ΕΠΑΝΟΡΘΩΣΗ ΚΟΦΤΗ ΕΙΣΟΔΟΣ ΚΑΙ ΕΞΟΔΟΣ ΕΠΑΝΟΡΘΩΣΗ ΚΟΦΤΗ ΠΑΡΟΧΗ ΡΥΘΜΙΣΗΣ ΕΠΑΝΟΡΘΩΣΗ ΚΟΦΤΗ ΜΑΚΡΟΣ ΕΙΣΑΓΩΓΗ ΣΗΜΕΙΩΣΕΙΣ ΛΕΙΤΟΥΡΓΙΑΣ ΣΥΣΤΗΜΑ ΜΕΤΑΒΛΗΤΩΝ ΣΕ ΒΑΘΟΣ ΧΡΗΣΗ ΜΕΤΑΒΛΗΤΩΝ ΑΝΤΙΚΑΤΑΣΤΑΣΗ ΔΙΕΥΘΥΝΣΕΩΝ G65 ΜΑΚΡΟ ΥΠΟΡΟΥΤΙΝΑ ΕΠΙΚΟΙΝΩΝΙΑ ΜΕ ΕΞΩΤΕΡΙΚΟΥΣ ΜΗΧΑΝΙΣΜΟΥΣ-DPRNT ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ FANUC-STYLE ΜΑΚΡΟ ΠΟΥ ΔΕΝ ΣΥΜΠΕΡΙΛΑΜΒΑΝΟΝΤΑΙ ΣΤΟ ΧΕΙΡΙΣΜΟ ΤΗΣ HAAS CNC 104 ΠΡΟΓΡΑΜΜΑ 4 ΟΥ ΚΑΙ 5 ΟΥ ΑΞΟΝΑ ΔΗΜΙΟΥΡΓΩΝΤΑΣ ΤΟ ΠΡΟΓΡΑΜΜΑ ΤΟΥ ΑΞΟΝΑ ΕΓΚΑΘΙΣΤΩΝΤΑΣ ΕΝΑΝ ΠΡΟΕΡΑΙΤΙΚΟ ΑΞΟΝΑ ΕΓΚΑΘΙΣΤΩΝΤΑΣ ΕΝΑΝ ΠΡΟΕΡΑΙΤΙΚΟ ΑΞΟΝΑ ΒΟΗΘΗΤΙΚΟΣ ΑΞΟΝΑΣ ΑΠΕΝΕΡΓΟΠΟΙΩΝΤΑΣ ΤΟΥΣ ΑΞΟΝΕΣ ΚΩΔΙΚΕΣ G ΠΡΟΠΑΡΑΣΚΕΥΑΣΤΙΚΕΣ ΛΕΙΤΟΥΡΓΙΕΣ ΚΩΔΙΚΕΣ Μ - ΠΟΙΚΙΛΕΣ ΛΕΙΤΟΥΡΓΙΕΣ ΡΥΘΜΙΣΕΙΣ ΣΥΝΤΗΡΗΣΗ ΕΥΡΕΤΗΡΙΟ vi Πίνακας Περιεχομένων & Δήμου Ζαπάντη

8 ΔΙΑΔΙΚΑΣΙΕΣ ΑΣΦΑΛΕΙΑΣ ΤΗΣ HAAS ΣΚΕΦΤΕΙΤΕ ΤΗΝ ΑΣΦΑΛΕΙΑ! ΜΗΝ ΠΑΓΙΔΕΥΕΣΤΕ ΣΤΗΝ ΕΡΓΑΣΙΑ ΣΑΣ Όλες οι φρέζες περιέχουν κινδύνους από περιστρεφόμενα μέρη, ζώνες και τροχαλίες, ηλεκτρική ενέργεια υψηλής τάσης, θόρυβο, και συμπιεσμένο αέρα. Όταν χρησιμοποιείτε μηχανήματα CNC και τα μέρη τους, πρέπει πάντα να ακολουθείτε τις βασικές προφυλάξεις ασφάλειας για να μειωθεί ο κίνδυνος προσωπικού τραυματισμού και μηχανικής βλάβης. Σημαντικό - Αυτό το μηχάνημα πρόκειται να χρησιμοποιηθεί μόνο από το εκπαιδευμένο προσωπικό σύμφωνα με το εγχειρίδιο του Χειριστή, τις πινακίδες ασφαλείας, τις διαδικασίες και τις οδηγίες ασφάλειας για την ασφαλή λειτουργία του μηχανήματος. Περιεχόμενα Ασφαλείας ΧΡΗΣΕΙΣ ΚΑΙ ΟΔΗΓΙΕΣ ΓΙΑ ΣΩΣΤΗ ΛΕΙΤΟΥΡΓΙΑ ΤΟΥ ΜΗΧΑΝΗΜΑΤΟΣ...4 ΤΡΟΠΟΠΟΙΗΣΕΙΣ ΣΤΟ ΜΗΧΑΝΗΜΑ...4 ΠΙΝΑΚΙΔΕΣ ΑΣΦΑΛΕΙΑΣ...4 ΠΡΟΕΙΔΟΠΟΙΗΤΙΚΕΣ ΠΙΝΑΚΙΔΕΣ ΦΡΕΖΑΣ...6 ΔΗΛΩΣΗ ΠΡΟΕΙΔΟΠΟΙΗΣΗΣ, ΠΡΟΣΟΧΗΣ ΚΑΙ ΣΗΜΕΙΩΣΗΣ...7 ΠΡΟΕΙΔΟΠΟΙΗΤΙΚΕΣ ΠΙΝΑΚΙΔΕΣ ΤΟΡΝΟΥ...7 ΓΕΝΙΚΕΣ ΠΡΟΔΙΑΓΡΑΦΕΣ ΚΑΙ ΟΡΙΑ ΧΡΗΣΗΣ ΤΟΥ ΠΡΟΪΟΝΤΟΣ Περιβαλλοντολογικές (Μόνο εσωτερική χρήση)* Ελάχιστο Μέγιστο Θερμοκρασία Λειτουργίας 41 F (5 C) 104 F (40 C) Θερμοκρασία Αποθήκευσης -4 F (-20 C) 158 F (70 C) Υγρασία Περιβάλλοντος 20% σχετική, μη-συμπυκνωμένη 90% σχετική, μη-συμπυκνωμένη Ύψος Επίπεδο Θαλάσσης 6000 ft. (1829 m) Θόρυβος Ελάχιστο Μέγιστο ** Εκπεμπόμενος από όλα τα μέρη του Μεγαλύτερο από 70 db Μεγαλύτερο από 85dB μηχανήματος κατά την χρήση * Μη χρησιμοποιείτε το μηχάνημα σε εκρηκτική ατμόσφαιρα (εκρηκτικοί ατμοί και/ή αιωρούμενα σωματίδια) **Λάβετε μέτρα αποφυγής τραυματισμού της ακοής από το θόρυβο του μηχανήματος. Φοράτε προστατευτικά αυτιών, αλλάξτε τις εφαρμογές κοπής (εργαλεία, ταχύτητα ατράκτου, τροφοδότηση άξονα, εξαρτήματα, προγραμματισμένα βήματα) για τη μείωση του θορύβου, και / ή απαγορεύστε την πρόσβαση στο μηχάνημα κατά τη διάρκεια κοπής. & Δήμου Ζαπάντη Ασφάλεια 1

9 ΔΙΑΒΑΣΤΕ ΠΡΙΝ ΘΕΣΕΤΕ ΣΕ ΛΕΙΤΟΥΡΓΙΑ ΤΟ ΜΗΧΑΝΗΜΑ: Μόνο αρμόδιο προσωπικό πρέπει να δουλεύει σε αυτό το μηχάνημα. Ανειδίκευτο προσωπικό αποτελεί κίνδυνο για τους ίδιους και το μηχάνημα, και η μη κατάλληλη λειτουργία θα ακυρώσει την εγγύηση. Ελέγξτε για χαλασμένα μέρη και εργαλεία πριν τη λειτουργία του μηχανήματος. Κάθε χαλασμένο μέρος ή εργαλείο πρέπει να επισκευάζεται ή να αντικαθίσταται κατάλληλα από το αρμόδιο προσωπικό. Μη λειτουργείτε το μηχάνημα αν κάποιο μέρος φαίνεται να μην λειτουργεί σωστά. Καλέστε τον προϊστάμενο. Χρησιμοποιείστε κατάλληλη προστασία για τα μάτια και τα αυτιά όταν λειτουργείτε το μηχάνημα. Τα εγκεκριμένα προστατευτικά γυαλιά ANSI και η εγκεκριμένη προστασία αυτιών OSHA συνιστώνται για τη μείωση του κινδύνου βλάβης της όρασης και απώλειας της ακοής Μην χρησιμοποιείτε το μηχάνημα αν δεν έχουν κλείσει οι πόρτες και οι διασυνδέσεις των θυρών δεν λειτουργούν σωστά. Τα περιστρεφόμενα εργαλεία κοπής μπορούν να προκαλέσουν σοβαρούς τραυματισμούς. Όταν λειτουργεί ένα πρόγραμμα, ο πύργος του τόρνου μπορεί να κινείται γρήγορα οποιαδήποτε στιγμή και προς οποιαδήποτε κατεύθυνση. Το κουμπί Επείγουσας Παύσης-Emergency Stop Button (γνωστό και ως κουμπί Επείγουσας Διακοπής Ισχύος- Emergency Power Off button) είναι το μεγάλο, στρογγυλό κόκκινο κουμπί στον Πίνακα Ρυθμίσεων- Control Panel. Πιέζοντας το κουμπί Επείγουσας Παύσης- Emergency Stop button θα σταματήσει αμέσως οποιαδήποτε κίνηση του μηχανήματος, των σερβοκινητήρων servo, του μετατροπέα εργαλείων, και της αντλίας ψύξης. Χρησιμοποιείτε το κουμπί Επείγουσας Παύσης- Emergency Stop μόνο σε περίπτωση ανάγκης για να μην κρασάρει/καταρρεύσει το μηχάνημα. Ο ηλεκτρικός πίνακας πρέπει να είναι κλειστός και οι τρεις σύρτες στο θάλαμο ρυθμίσεων πρέπει να είναι ασφαλισμένοι συνεχώς εκτός από τη διάρκεια εγκατάστασης και συντήρησης. Κατά τη διάρκεια τους, μόνο ειδικοί τεχνικοί πρέπει να έχουν πρόσβαση στον πίνακα. Όταν ο κύριος διακόπτης κυκλώματος- main circuit breaker είναι αναμμένος υπάρχει υψηλή τάση στον ηλεκτρικό πίνακα (περιλαμβάνοντας τις πλακέτες κυκλώματος circuit boards και τα λογικά κυκλώματα logic circuits) και κάποια μέρη λειτουργούν σε υψηλές θερμοκρασίες. Γι αυτό χρειάζεται ιδιαίτερη προσοχή. Όταν εγκατασταθεί το μηχάνημα, ο θάλαμος ρυθμίσεων πρέπει να κλειδωθεί και το κλειδί να είναι διαθέσιμο μόνο στο ειδικευμένο προσωπικό. ΜΗΝ τροποποιείτε τον εξοπλισμό με κανένα τρόπο. Αν υπάρχει ανάγκη τροποποιήσεων, αυτές πρέπει να γίνουν από τη Haas Automation, Inc. Οποιαδήποτε αλλαγή μπορεί να επιφέρει τραυματισμό και/ή μηχανική βλάβη και να ακυρώσει την εγγύηση σας. Είναι ευθύνη του καταστηματάρχη να βεβαιωθεί ότι όσοι εμπλέκονται στην εγκατάσταση και λειτουργία του μηχανήματος είναι εξοικειωμένοι με τις οδηγίες εγκατάστασης, λειτουργίας και ασφάλειας του μηχανήματος ΠΡΙΝ οποιαδήποτε εργασία. Η ευθύνη ασφάλειας βαρύνει εξολοκλήρου τον καταστηματάρχη και τα πρόσωπα που δουλεύουν το μηχάνημα Αυτό το μηχάνημα έχει ρυθμιστεί αυτόματα και μπορεί να ξεκινήσει οποιαδήποτε στιγμή Αυτό το μηχάνημα μπορεί να προκαλέσει διάφορους σωματικούς τραυματισμούς Μην το λειτουργείτε με τις πόρτες ανοιχτές 2 Ασφάλεια & Δήμου Ζαπάντη

10 ΠΡΟΣΕΞΤΕ ΟΛΕΣ ΤΙΣ ΠΑΡΑΚΑΤΩ ΠΡΟΕΙΔΟΠΟΙΗΣΕΙΣ: Αποφεύγετε να ξεκινάτε το μηχάνημα κλειστό. Μην λειτουργείτε το μηχάνημα χωρίς ειδική εκπαίδευση. Φοράτε πάντα προστατευτικά γυαλιά. Ποτέ μη βάζετε το χέρι σας στο εργαλείο στην άτρακτο πιέζοντας ACT FWD, ATC REV, NEXT TOOL, ή προκαλώντας αλλαγή κύκλου εργαλείου. Ο τροποποιητής εργαλείου θα μετακινηθεί κ θα πιάσει το χέρι σας. Για να αποφύγετε ζημιά στον τροποποιητή εργαλείου, βεβαιωθείτε ότι τα εργαλεία είναι σωστά ευθυγραμμισμένα με τους οδηγούς λαβής της ατράκτου όταν φορτώνονται τα εργαλεία. Η ηλεκτρική ενέργεια πρέπει να συμμορφώνεται με τις προδιαγραφές αυτού του εγχειριδίου. Επιχειρώντας να λειτουργήσετε αυτό το μηχάνημα από όποια άλλη πηγή μπορεί να προκαλέσει διάφορες ζημιές και θα ακυρώσει την εγγύηση. ΜΗΝ πιέζετε το κουμπί ΕΠΑΝΕΚΚΙΝΗΣΗ- POWER UP/RESTART στον πίνακα ρυθμίσεων παρά μόνο όταν ολοκληρωθεί η εγκατάσταση. ΜΗΝ προσπαθήσετε να λειτουργήσετε το μηχάνημα πριν ολοκληρωθούν όλες οι οδηγίες εγκατάστασης. ΠΟΤΕ μην κάνετε συντήρηση στο μηχάνημα όταν είναι στο ρεύμα. Ακατάλληλα στερεωμένα μέρη σε μεγάλη ταχύτητα μπορεί να τρυπήσουν την πόρτα ασφαλείας. Μειώστε το ρυθμό στροφών rpm για την προστασία του χειριστή όταν εκτελεί επικίνδυνες λειτουργίες (π.χ. γυρίζοντας υπερμεγέθη ή οριακά στερεωμένα μέρη). Η περιστροφή υπερμεγεθών ή οριακά στερεωμένων μερών δεν είναι ασφαλής. Τα παράθυρα πρέπει να αντικαθίστανται αν έχουν ζημιά ή έχουν γδαρθεί σημαντικά- Αντικαταστήστε τα αμέσως. Μην επεξεργάζεστε τοξικά ή εύφλεκτα υλικά. Μπορεί να εμφανιστούν θανατηφόρες αναθυμιάσεις. Συμβουλευτείτε τον κατασκευαστή υλικών για τον ασφαλή χειρισμό των προϊόντων & Δήμου Ζαπάντη Ασφάλεια 3

11 ΓΕΝΙΚΕΣ ΟΔΗΓΙΕΣ ΓΙΑ ΤΗ ΣΩΣΤΗ ΛΕΙΤΟΥΡΓΙΑ ΤΟΥ ΜΗΧΑΝΗΜΑΤΟΣ Όλες οι φρέζες περιέχουν κινδύνους από τα περιστρεφόμενα εργαλεία κοπής, τους ιμάντες και τις τροχαλίες, την υψηλή τάση ρεύματος, το θόρυβο, και τον συμπιεσμένο αέρα. Όταν χρησιμοποιείτε περιστρεφόμενα μηχανήματα και τα μέρη τους, πρέπει να ακολουθείτε βασικούς κανόνες ασφαλείας για να μειωθεί ο κίνδυνος τραυματισμού και μηχανικής βλάβης. ΔΙΑΒΑΣΤΕ ΟΛΕΣ ΤΙΣ ΟΔΗΓΙΕΣ ΚΑΙ ΤΙΣ ΠΡΟΕΙΔΟΠΟΙΗΣΕΙΣ ΠΡΙΝ ΤΗ ΛΕΙΤΟΥΡΓΙΑ ΤΟΥ ΜΗΧΑΝΗΜΑΤΟΣ. ΤΡΟΠΟΠΟΙΗΣΕΙΣ ΜΗΧΑΝΗΜΑΤΟΣ ΜΗΝ τροποποιείτε τον εξοπλισμό με κανένα τρόπο. Αν υπάρχει ανάγκη τροποποιήσεων, αυτές πρέπει να γίνουν από την Haas Automation, Inc. Οποιαδήποτε αλλαγή μπορεί να επιφέρει τραυματισμό και/ή μηχανική βλάβη και να ακυρώσει την εγγύηση σας. ΠΛΑΚΙΔΙΑ ΑΣΦΑΛΕΙΑΣ Για να εξασφαλιστεί το γεγονός ότι οι κίνδυνοι από τα εργαλεία CNC γίνονται γρήγορα κατανοητοί, έχουν τοποθετηθεί πινακίδες με σύμβολα στα μηχανήματα Haas σε σημεία όπου υπάρχει κίνδυνος. Αν οι πινακίδες φθαρούν ή χαλάσουν, ή αν χρειάζεται επιπρόσθετες πινακίδες για έμφαση σε ένα συγκεκριμένο σημείο, ελάτε σε επαφή με τον διανομέα σας ή το εργοστάσιο της Haas. Μην επιτρέπετε σε κανένα να αλλάζει ή να μετακινεί τις πινακίδες ή τα σύμβολα. Κάθε κίνδυνος ορίζεται και εξηγείται στην γενική πινακίδα ασφαλείας στο μπροστινό μέρος του μηχανήματος. Συγκεκριμένες θέσεις κινδύνων σημειώνονται με προειδοποιητικά σύμβολα. Κατανοήστε πλήρως τις προειδοποιήσεις που εξηγούνται παρακάτω και εξοικειωθείτε με τα σύμβολα των επόμενων σελίδων. Σύμβολο Ειδοποίησης Επίπεδο Σοβαρότητας Κινδύνου/Λεκτικό μήνυμα Σύμβολο Δράσης Σύμβολο Ειδοποίησης Ταυτοποιεί τον ενδεχόμενο κίνδυνο και ενισχύει το λεκτικό μήνυμα Λεκτικό Μήνυμα- Διευκρινίζει ή ενισχύει την πρόθεση του συμβόλου ειδοποίησης Α: Κίνδυνος Β: Συνέπεια αν η ειδοποίηση αγνοηθεί Γ: Ενέργεια για την αποφυγή τραυματισμού. Αναφέρεται επίσης και σαν Σύμβολο Δράσης Α Κίνδυνος σοβαρού τραυματισμού. Το μηχάνημα δεν προστατεύει από τις τοξίνες. Β Ψυκτική ομίχλη, σωματίδια, υπολείμματα και αναθυμιάσεις μπορεί να είναι επικίνδυνα Γ Ακολουθήστε τις ειδικές προειδοποιήσεις του κατασκευαστή υλικών Επίπεδο Σοβαρότητας Κινδύνου- Με χρώματα κωδικούς για να υποδηλώσει κίνδυνο αγνόησης Κόκκινο+ «ΚΙΝΔΥΝΟΣ» = Ο κίνδυνος ΘΑ επιφέρει θάνατο ή τραυματισμό αν αγνοηθεί Πορτοκαλί+ «ΠΡΟΕΙΔΟΠΟΙΗΣΗ» = Ο κίνδυνος ΜΠΟΡΕΙ να επιφέρει θάνατο ή τραυματισμό αν αγνοηθεί Κίτρινο+ «ΠΡΟΣΟΧΗ» = Ο κίνδυνος ΙΣΩΣ επιφέρει θάνατο ή τραυματισμό αν αγνοηθεί Μπλε+ «ΣΗΜΕΙΩΣΗ» = Υποδεικνύει μια ενέργεια για την αποφυγή βλάβης του μηχανήματος Πράσινο+ «ΠΛΗΡΟΦΟΡΙΑ» = Λεπτομέρειες για κάποια μέρη του μηχανήματος Σύμβολο Δράσης- Υποδεικνύει ενέργειες για την αποφυγή τραυματισμού. Οι μπλε κύκλοι υποδηλώνουν υποχρεωτικές ενέργειες για την αποφυγή ζημιάς, οι κόκκινοι με τις διαγώνιες γραμμές υποδηλώνουν απαγορευτικές ενέργειες για την αποφυγή ζημιάς 4 Ασφάλεια & Δήμου Ζαπάντη

12 Το μηχάνημα μπορεί να ξεκινήσει οποιαδήποτε στιγμή. Τραυματισμός ή θάνατος μπορεί να προκληθεί από ανειδίκευτο χειριστή. Διαβάστε και κατανοήστε το εγχειρίδιο του χειριστή και τα σύμβολα ασφάλειας πριν χρησιμοποιήσετε Κίνδυνος ηλεκτροπληξίας. Μπορεί να προκληθεί θάνατος από ηλεκτροπληξία. Σβήστε και ξεκλειδώστε το σύστημα ενέργειας πριν κάνετε συντήρηση. Κίνδυνος σοβαρού τραυματισμού. Το περίβλημα μπορεί να μην σταματήσει όλους τους τύπους βλήματος- projectile. Διπλο-ελέγξτε τις ρυθμίσεις της εργασίας πριν ξεκινήσετε τη λειτουργία του μηχανήματος. Ακολουθείτε πάντα τις οδηγίες ασφαλείας. Μην πειράζετε τις πόρτες ή τα παράθυρα Κίνδυνος σοβαρού τραυματισμού στα μάτια. Ιπτάμενα θραύσματα μπορούν να προκαλέσουν απώλεια όρασης σε απροστάτευτα μάτια. Φοράτε πάντα προστατευτικά γυαλιά όταν χειρίζεστε το μηχάνημα. Κίνδυνος έκρηξης και πυρκαγιάς. Το μηχάνημα δεν είναι σχεδιασμένο για να αντέχει ή να περιέχει φωτιά. Μην επεξεργάζεστε εκρηκτικά ή εύφλεκτα υλικά ή ψυκτικά. Δείτε τις οδηγίες ασφαλείας του ειδικού κατασκευαστή υλικών. Κίνδυνος σωματικού τραυματισμού. Σοβαρά κοψίματα, εκδορές, και σωματικός τραυματισμός μπορεί να προκληθεί από ολισθήσεις και πτώσεις. Αποφύγετε τη χρήση του μηχανήματος σε βρεγμένες, νωπές ή βρώμικες περιοχές & Δήμου Ζαπάντη Ασφάλεια 5

13 ΠΡΟΕΙΔΟΠΟΙΗΤΙΚΑ ΣΗΜΑΤΑ ΦΡΕΖΑΣ Κίνδυνος σοβαρού σωματικού τραυματισμού. Ακολουθήστε ασφαλείς μεθόδους στερέωσης. Μη κατάλληλα στερεωμένα μέρη μπορούν να εκτιναχθούν με θανατηφόρες συνέπειες. Κίνδυνος πρόσκρουσης. Τα μέρη του μηχανήματος μπορούν να συνθλίψουν και να κόψουν. Ποτέ μην πιέζετε κουμπιά όταν το σώμα ή τα χέρια σας ακουμπούν το μηχάνημα. Αφήνετε πάντα ελεύθερη την επιφάνεια των κινούμενων μερών. Μπορεί να προκληθεί σοβαρός τραυματισμός. Τα κινούμενα μέρη μπορούν να εμπλέξουν και να παγιδεύσουν. Μαζεύετε πάντα τα μακριά μαλλιά και τα χαλαρά ρούχα. Τα κινούμενα μέρη μπορούν να συνθλίψουν. Ο μετατροπέας εργαλείων θα προχωρήσει και συνθλίψει το χέρι σας. Μην βάζετε ποτέ το χέρι σας στην άτρακτο και πιέστε ATC FWD, ATC REV, NEXT TOOL ή προκαλέστε αλλαγή στον κύκλο εργαλείων. ΔΗΛΩΣΕΙΣ ΠΡΟΕΙΔΟΠΟΙΗΣΗΣ, ΠΡΟΣΟΧΗΣ ΚΑΙ ΣΗΜΕΙΩΣΕΩΝ Σε αυτό το εγχειρίδιο εισάγονται σημαντικές και κρίσιμες πληροφορίες με τη λέξη «Προειδοποίηση», «Προσοχή» και «Σημείωση». Προειδοποιήσεις χρησιμοποιούνται όταν υπάρχει εξαιρετικός κίνδυνος για τον χειριστή και/ή το μηχάνημα. Λάβετε σοβαρά υπόψιν την προειδοποίηση. Μην συνεχίζετε αν δεν μπορείτε να ακολουθήσετε τις οδηγίες προειδοποίησης. Ένα παράδειγμα προειδοποίησης είναι: Προειδοποίηση! ΜΗ ΒΑΖΕΤΕ ΤΑ ΧΕΡΙΑ ΣΑΣ ΜΕΤΑΞΥ ΤΟΥ ΜΕΤΑΤΡΟΠΕΑ ΕΡΓΑΛΕΙΩΝ ΚΑΙ ΤΗΣ ΚΕΦΑΛΗΣ ΤΗΣ ΑΤΡΑΚΤΟΥ Προσοχή χρειάζεται όταν υπάρχει ενδεχόμενος κίνδυνος μικροτραυματισμού ή μικρής μηχανικής βλάβης π.χ.: ΠΡΟΣΟΧΗ! Κλείστε το μηχάνημα πριν προβείτε σε εργασίες συντήρησης Η Σημείωση δίνει πρόσθετες πληροφορίες στον χειριστή για κάποιο συγκεκριμένο βήμα ή διαδικασία. Πρέπει να ληφθεί υπ όψιν του χειριστή κατά τη διάρκεια της διαδικασίας για να μην υπάρξει μπέρδεμα πχ.: ΣΗΜΕΙΩΣΗ: Αν το μηχάνημα είναι εφοδιασμένο με το προαιρετικό τραπέζι Ζ καθαρισμού, ακολουθήστε τις οδηγίες: - Αποφύγετε βαριά φορτία στο κέντρο του πάγκου ή στην άκρη του. Το βάρος πρέπει να διανέμεται ομοιόμορφα στον πάγκο ή σε μια επιφάνεια - Η ομαλότητα του μέρους πρέπει να είναι ως Ασφάλεια & Δήμου Ζαπάντη

14 ΠΡΟΕΙΔΟΠΟΙΗΤΙΚΑ ΣΗΜΑΤΑ ΦΡΕΖΑΣ Μπορεί να προκληθεί σοβαρός τραυματισμός. Τα κινούμενα μέρη μπορούν να εμπλέξουν και να παγιδεύσουν. Μαζεύετε πάντα τα μακριά μαλλιά και τα χαλαρά ρούχα. Κίνδυνος σοβαρού τραυματισμού. Ακατάλληλα στερεωμένα μέρη θα εκτιναχθούν με δύναμη που μπορεί να προκαλέσει θάνατο. Ο υψηλός ρυθμός στροφών RPM μειώνει τη δύναμη στερέωσης του τσοκ. Μη χρησιμοποιείτε το μηχάνημα με μη-ασφαλείς ρυθμίσεις και υπερβολικό ρυθμό στροφών RPM του τσοκ. Τα κινούμενα μέρη μπορεί να κόψουν. Τα αιχμηρά εργαλεία μπορούν εύκολα να κόψουν το δέρμα. Μην πατάτε ποτέ κουμπιά όταν το σώμα ή τα χέρια σας ακουμπούν το μηχάνημα. Μην ακουμπάτε περιστρεφόμενα μέρη. Κίνδυνος πρόσκρουσης. Ράβδος χωρίς υποστήριξη μπορεί να ταλαντεύεται με θανατηφόρες συνέπειες. Η ράβδος που εκτείνεται μετά τον σωλήνα στερέωσης- draw tube ή το πίσω τσοκ πρέπει να υποστηρίζεται κατάλληλα. & Δήμου Ζαπάντη Ασφάλεια 7

15 8 Ασφάλεια & Δήμου Ζαπάντη

16 ΕΙΣΑΓΩΓΗ Το ακόλουθο σχήμα είναι μια οπτική εισαγωγή της φρέζας της Haas. Κάποια από τα χαρακτηριστικά θα επισημανθούν στα ειδικά τους κεφάλαια. & Δήμου Ζαπάντη Εισαγωγή 9

17 10 Εισαγωγή & Δήμου Ζαπάντη

18 ΣΤΟ ΜΕΤΑΚΙΝΟΥΜΕΝΟ ΠΛΗΚΤΡΟΛΟΓΙΟ Το πληκτρολόγιο χωρίζεται σε οκτώ τμήματα: Πλήκτρα Λειτουργίας-Function Keys, Πλήκτρα Μετακίνησης-Jog Keys, Πλήκτρα Ρύθμισης Ταχύτητας-Override Keys, Πλήκτρα Εμφάνισης-Display Keys, Πλήκτρα Κέρσορα-Cursor Keys, Αλφαβητικά Πλήκτρα-Alpha Keys, Πλήκτρα Τρόπου Λειτουργίας-Mode Keys και Αριθμητικά Πλήκτρα Number Keys. Επιπρόσθετα υπάρχουν διάφορα πλήκτρα και στοιχεία στο πληκτρολόγιο που περιγράφονται εν συντομία. Power On Ενεργοποίηση - Ανοίγει το μηχάνημα. Power Off Απενεργοποίηση - Κλείνει το μηχάνημα. Spindle Load Meter Όργανο μέτρηση φορτίου περιστρεφόμενου άξονα - Εμφανίζει το φορτίο της ατράκτου επί τοις εκατό. Emergency Stop Παύση Κινδύνου - Σταματάει την κίνηση όλων των αξόνων, σταματά την άτρακτο, τους πύργους και κλείνει την ψυκτική αντλία. Jog Handle Περιστροφικό χειριστήριο μετακίνησης - Χρησιμοποιείται για τη μετακίνηση των αξόνων. Χρησιμοποιείται και για τη μετακίνηση μέσω κωδικού προγράμματος ή του μενού κατά την επεξεργασία. Cycle Start Έναρξη κύκλου - Ξεκινάει το πρόγραμμα. Χρησιμοποιείται επίσης για να ξεκινήσει ένα πρόγραμμα γραφικού τρόπου απεικόνισης (Graphics mode). Feed Hold Σταμάτημα Διαδικασίας - Σταματάει την κίνηση όλων των αξόνων. Σημείωση: Η άτρακτος θα συνεχίσει να γυρίζει κατά τη διάρκεια κοπής. Reset Επαναφορά - Σταματάει το μηχάνημα (άξονες, άτρακτος, ψυκτική αντλία και πύργος). Αυτή δεν είναι συνιστώμενη μέθοδος παύσης του μηχανήματος, καθώς μπορεί να είναι δύσκολο να συνεχίσει από αυτό το σημείο. Power Up/Restart Επανεκκίνηση - Όταν πατηθεί αυτό το πλήκτρο, οι άξονες θα επιστρέψουν στη θέση μηδέν του μηχανήματος και μπορεί να συμβεί αλλαγή εργαλείου. Βλέπε Ρύθμιση 81 στο κεφάλαιο Ρυθμίσεις για περισσότερες πληροφορίες. Recover Αυτόματο Κλείσιμο - Θέτει αυτόματα τους άξονες στη θέση μηδέν του μηχανήματος και ετοιμάζει το μηχάνημα για κλείσιμο. & Δήμου Ζαπάντη Εισαγωγή 11

19 Memory Lock Key Switch Διακόπτης με κλειδί - Αυτός ο διακόπτης εμποδίζει τον χειριστή να επεξεργαστεί προγράμματα ή να αλλάξει ρυθμίσεις όταν είναι γυρισμένος στη θέση κλειδώματος. Παρακάτω περιγράφεται η ιεραρχία κλειδώματος: Ο διακόπτης κλειδώνει τις Ρυθμίσεις και όλα τα προγράμματα. Ρύθμιση 7 κλειδώνει παραμέτρους. Ρύθμιση 8 κλειδώνει όλα τα προγράμματα. Ρύθμιση 23 κλειδώνει τα 9xxx προγράμματα. Ρύθμιση 119 κλειδώνει τις ρυθμίσεις. Ρύθμιση 120 κλειδώνει μάκρο μεταβλητές. Second Home Button Δεύτερο Αρχικό Πλήκτρο - Αυτό το πλήκτρο θα μετακινήσει γρήγορα όλους τους άξονες στις συντεταγμένες που ορίζονται στη Ρύθμιση G129. Αυτό το χαρακτηριστικό θα δουλέψει σε όλους τους τρόπους λειτουργίας εκτός από το DNC. Work Light Switch Διακόπτης Φωτισμού Εργασίας - Ανάβει το φωτισμό εργασίας μέσα στο μηχάνημα. Keyboard Beeper Επαναλαμβανόμενος Ήχος Πληκτρολογίου - Βρίσκεται στην κορυφή του δίσκου εξαρτημάτων. Η ένταση του ήχου ρυθμίζεται γυρνώντας το καπάκι. ΠΛΗΚΤΡΑ ΣΥΝΘΕΤΩΝ ΛΕΙΤΟΥΡΓΙΩΝ F1- F4 Keys Πλήκτρα F1-F4 - Αυτά τα πλήκτρα έχουν διαφορετικές λειτουργίες ανάλογα με τον τρόπο λειτουργίας στον οποίο βρίσκεστε. Για παράδειγμα, τα F1-F4 θα ενεργήσουν διαφορετικά στη λειτουργία Επεξεργασία απ ό,τι στη λειτουργία Πρόγραμμα ή στη λειτουργία Απόκλιση. Δείτε το ειδικό τμήμα λειτουργιών για περισσότερες περιγραφές και παραδείγματα. Tool Offset Meas (Tool Offset Measure) Μέτρηση Έναρξης εργαλείου - Χρησιμοποιείται για να καταγράψει τη διάρκεια της έναρξης εργαλείου κατά τη διάρκεια των ρυθμίσεων. Next Tool Επόμενο Εργαλείο - Χρησιμοποιείται για να επιλέξει το επόμενο εργαλείο από τον πύργο (συνήθως χρησιμοποιείται κατά τη διάρκεια των ρυθμίσεων). Tool Release Απελευθερώνει το εργαλείο από την άτρακτο στην κατάσταση MDI, στην κατάσταση μηδέν ή στην κατάσταση jog handle. Part Zero Set Χρησιμοποιείται στην αυτόματη ρύθμιση συντονισμένων ενάρξεων κατά τη διάρκεια των ρυθμίσεων. (Δείτε Ρυθμίσεις Έναρξης στον τομέα της Λειτουργίας). ΠΛΗΚΤΡΑ ΜΙΚΡΟΚΙΝΗΣΕΩΝ Chip FWD (Chip Auger Forward) Τρυπάνι Υπολειμμάτων προς τα Εμπρός - Ξεκινάει το προαιρετικό τρυπάνι υπολειμμάτων στην κατεύθυνση «Εμπρός», μεταφέροντας τα υπολείμματα έξω από το μηχάνημα. Chip Stop (Chip Auger Stop) Σταμάτημα Τρυπανιού Υπολειμμάτων - Σταματάει την κίνηση του τρυπανιού. Chip REV (Chip Auger Reverse) Τρυπάνι Υπολειμμάτων προς τα Πίσω - Ξεκινάει το προαιρετικό τρυπάνι υπολειμμάτων στην κατεύθυνση «Πίσω», που είναι χρήσιμο για το καθάρισμα του τρυπανιού από τα υπολείμματα. X/-X,Y/-Y,Z/-Z, A/-A και Β/-Β (πλήκτρα αξόνων) Επιτρέπει στο χειριστή να μετακινεί τους άξονες χειροκίνητα κρατώντας προς τα κάτω το κάθε ξεχωριστό κουμπί ή πιέζοντας τους επιθυμητούς άξονες και χρησιμοποιώντας το χειρισμό μετακίνησης- jog handle. Jog Lock (Κλείδωμα μικροκινήσεων) Λειτουργεί με τα πλήκτρα αξόνων. Πατήστε jog lock και μετά ένα πλήκτρο αξόνων και ο άξονας θα μετακινηθεί στη μεγαλύτερη κατεύθυνση ή μέχρι να ξαναπατηθεί το jog lock. CLNT Up (Coolant up Εκτόξευση ψυκτικού πάνω) Μετακινεί τον προαιρετικό Προγραμματισμένο Ψηκτικό (P-Cool) προς τα πάνω. CLNT Down (Coolant Down Εκτόξευση ψυκτικού κάτω) Μετακινεί το (P-Cool) προς τα κάτω. AUX CLNT (Auxiliary Coolant Πρόσθετο ψυκτικό) Πατώντας αυτό το πλήκτρο η κατάσταση MDI θα θέσει σε ενέργεια το προαιρετικό σύστημα Through the Spindle Coolant (TSC) πατώντας δεύτερη φορά θα κλείσει το TSC. 12 Εισαγωγή & Δήμου Ζαπάντη

20 ΠΛΗΚΤΡΑ ΡΥΘΜΙΣΗΣ ΤΑΧΥΤΗΤΑΣ Δίνουν την ικανότητα στον χειριστή να αυξομειώσει την ταχύτητα της γρήγορης κίνησης των αξόνων, τις προγραμματισμένες διαδικασίες και τις ταχύτητες της ατράκτου Μειώνει τον τρέχοντα ρυθμό διαδικασιών κατά 10%. 100% - Ρυθμίζει την υπερβαίνουσα ταχύτητα διαδικασιών επί της προγραμματισμένης Αυξάνει τον τρέχοντα ρυθμό διαδικασιών κατά 10% Μειώνει την τρέχουσα ταχύτητα της ατράκτου κατά 10%. 100% - Ρυθμίζει την υπερβαίνουσα ταχύτητα της ατράκτου επί της προγραμματισμένης Αυξάνει την τρέχουσα ταχύτητα της ατράκτου κατά 10%. Hand Cntrl. Feed (Handle Control Feedrate) Έλεγχος πρόωσης με το περιστρεφόμενο χειριστήριο - Πιέζοντας αυτό το πλήκτρο επιτρέπει στο χειρισμό μετακίνησης (jog handle) να χρησιμοποιηθεί για να ρυθμίσει το ρυθμό διαδικασιών κατά ±1%. Hand Cntrl Spin (Handle Control Spindle) - Έλεγχος ταχύτητας περιστροφής με το περιστρεφόμενο χειριστήριο - Πιέζοντας αυτό το πλήκτρο επιτρέπει στο χειρισμό μετακίνησης (jog handle) να χρησιμοποιηθεί για να ρυθμίσει την ταχύτητα της ατράκτου κατά ±1%. CW Ξεκινάει την άτρακτο με δεξιόστροφη κατεύθυνση. Αυτό το πλήκτρο δεν ενεργοποιείται στα μηχανήματα CE (εξαγωγής). CCW Κίνηση Πίσω - Ξεκινάει την άτρακτο με αριστερό-στροφη κατεύθυνση. Αυτό το πλήκτρο ενεργοποιείται στα μηχανήματα CE (εξαγωγής). Η άτρακτος μπορεί να ξεκινήσει ή να σταματήσει με τα πλήκτρα CW ή CCW οποιαδήποτε στιγμή το μηχάνημα βρίσκεται στη θέση Single Block ή όταν το πλήκτρο Σταμάτημα Διαδικασίας (Feed Hold) έχει πατηθεί. Όταν το πρόγραμμα ξεκινά πάλι με το Έναρξη Κύκλου ( Cycle Start), η άτρακτος θα επιστρέψει στην προηγούμενη ορισμένη ταχύτητα. STOP ΠΑΥΣΗ - Σταματά την άτρακτο. 5% / 25% / 50% / 100% Rapid Γρήγορη Κίνηση- Περιορίζει την ταχύτητα του μηχανήματος στην τιμή που αναγράφεται στο πλήκτρο. Το πλήκτρο 100% Rapid επιτρέπει τη μέγιστη ταχύτητα. Χρήση ρύθμισης ταχύτητα Ο ρυθμός διαδικασιών μπορεί να διαφέρει από 0% ως 999% της προγραμματισμένης τιμής όταν βρίσκεται σε λειτουργία. Αυτό γίνεται με τα πλήκτρα +10%, -10% and 100%. Η ρύθμιση της ταχύτητας δεν λειτουργεί κατά τη διάρκεια των κύκλων χτυπημάτων (tapping). Η ρύθμιση της ταχύτητας δεν αλλάζει την ταχύτητα άλλων βοηθητικών αξόνων. Κατά τη διάρκεια της χειροκίνητης μετακίνησης, η ρύθμιση της ταχύτητας θα προσαρμοστεί στις τιμές που έχουν επιλεγεί στο πληκτρολόγιο. Αυτό επιτρέπει την άριστη ρύθμιση της ταχύτητας μετακίνησης. Η ταχύτητα της ατράκτου μπορεί επίσης να διαφέρει από 0% ως 999%, με τη χρήση της ρύθμισης ταχύτητας της ατράκτου. Επίσης δεν λειτουργεί κατά τη διάρκεια των G74 και G84 κύκλων χτυπημάτων (tapping). Στη λειτουργία Single Block, η άτρακτος μπορεί να σταματήσει. Θα ξεκινήσει εκ νέου αυτόματα συνεχίζοντας το πρόγραμμα. (Pressing Cycle Start). Πιέζοντας τον Έλεγχο πρόωσης με το περιστρεφόμενο χειριστήριο (Handle Control Feedrate), επιτρέπει στο χειρισμό μετακίνησης (jog handle) να ρυθμίσει το ρυθμό διαδικασιών απο 0% σε 999% κατά ±1%. Πιέζοντας το πλήκτρο Χειρισμός ατράκτου (Handle Control Spindle key), επιτρέπει στο χειρισμό μετακίνησης (jog handle) να ρυθμίσει το ρυθμό διαδικασιών κατά ±1%. (από 0% σε 999%) Οι γρήγορες κινήσεις (G00) μπορούν να περιοριστούν στο 5%, 25%, ή 50% του μέγιστου με τη χρήση του πληκτρολογίου. Αν το 100% είναι πολύ γρήγορο, μπορεί να ρυθμιστεί στο 50% του μέγιστου με τη Ρύθμιση - Setting 10. Στη σελίδα των Ρυθμίσεων, υπάρχει δυνατότητα απενεργοποίησης των πλήκτρων ρύθμισης ταχύτητας, ώστε ο χειριστής να μην μπορεί να τα επιλέξει. Αυτές είναι οι Ρυθμίσεις 19, 20 και 21. & Δήμου Ζαπάντη Εισαγωγή 13

21 Το πλήκτρο Σταμάτημα Διαδικασίας-Feed Hold λειτουργεί σαν πλήκτρο ρύθμισης ταχύτητας, αφού όταν πατηθεί ρυθμίζει τις ταχύτητες στο μηδέν. Το πλήκτρο Έναρξη Κύκλου (Cycle Start) πρέπει να είναι πιεσμένο για να προχωρήσει μετά από το Σταμάτημα Διαδικασίας (Feed Hold). Ο διακόπτης της πόρτας στο περίβλημα έχει το ίδιο αποτέλεσμα αλλά θα εμφανίζει «Σταμάτημα Πόρτας» ("Door Hold") όταν η πόρτα είναι ανοιχτή. Όταν η πόρτα είναι κλειστή, η ρύθμιση θα είναι στο Σταμάτημα Διαδικασίας (Feed Hold) και το πλήκτρο Έναρξη Κύκλου (Cycle Start) πρέπει να πατηθεί για να συνεχίσει. Τα Door Hold και Feed Hold δεν σταματούν τους βοηθητικούς άξονες. Ο χειριστής μπορεί να ρυθμίσει την ψύξη πιέζοντας το πλήκτρο Ψύξη (Coolant). Η αντλία θα παραμείνει ανοιχτή ή κλειστή μέχρι το επόμενο M-code ή την επόμενη ενέργεια του χειριστή (βλέπε Ρύθμιση 32). Οι ρυθμίσεις ταχύτητας μπορούν να επιστρέψουν στις προκαθορισμένες με το M30 και/ή πατώντας το Επαναφορά (Reset) (βλέπε Ρύθμιση 83). ΠΛΗΚΤΡΑ ΕΛΕΓΧΟΥ ΕΜΦΑΝΙΣΗΣ ΣΤΗΝ ΟΘΟΝΗ Τα πλήκτρα ελέγχου εμφάνισης στην οθόνη δίνουν πρόσβαση σε διάφορες εμφανίσεις στοιχείων του μηχανήματος, πληροφορίες λειτουργίας και σελίδες βοήθειας. Κάποια πλήκτρα θα εμφανίσουν επιπρόσθετες οθόνες όταν πατηθούν περισσότερο από μια φορά. Prgrm/Convrs Εμφανίζει το τρέχον επιλεγμένο πρόγραμμα. Αν πιέσετε το πλήκτρο δύο φορές θα μπείτε στο Quick Code (βλέπε κεφάλαιο Quick Code) κι αν το πατήσετε τρεις φορές θα μπείτε στο Visual Quick Code (βλέπε κεφάλαιο Visual Quick Code στο Quick Code). Posit (Position) Θέση - Εμφανίζει τη θέση των αξόνων του μηχανήματος. Πιέζοντας τα πλήκτρα Page Up/Down πλοηγείται στα σχήματα χειριστή, μηχανήματος, εργασίας, και απόστασης και τα εμφανίζει σε μεγαλύτερα σχήματα. Offset Ρύθμιση - Εμφανίζει τη γεωμετρία του εργαλείου, τις ρυθμίσεις της ακτίνας, τις ρυθμίσεις φθοράς και τη θέση του ψυκτικού. Πιέζοντας το Offset δύο φορές ή το πλήκτρο Page Up θα έχετε πρόσβαση στη σελίδα ρυθμίσεων εργασίας. Curnt Comds (Current Commands) Τρέχουσες Εντολές - Εμφανίζει τα στοιχεία του τρέχοντος προγράμματος (π.χ. G, M, H and T codes). Εμφανίζει πληροφορίες για το βάρος της ατράκτου και τις θέσεις των αξόνων ενώ τρέχει το πρόγραμμα. Πιέστε Page Up/ Down για να δείτε το βάρος/δόνηση του εργαλείου (βλέπε κεφάλαιο βάρος/δόνηση εργαλείου- tool load/vibration), τη διάρκεια ζωής του εργαλείου (βλέπε διάρκεια ζωής του εργαλείου κεφάλαιο - tool life), τη συντήρηση, τις μάκρο-μεταβλητές, τα χρονόμετρα του προγράμματος και τις λεπτομέρειες του κωδικού προγράμματος. Alarm/Mesgs (Alarms/Messages) Ειδοποιήσεις/Μηνύματα - Εμφανίζει οθόνες ειδοποίησης και μηνυμάτων. Υπάρχουν τρεις οθόνες ειδοποιήσεων, η πρώτη δείχνει τις τρέχουσες ειδοποιήσεις (πρώτη πίεση του πλήκτρου Alarm/Mesgs). Πατώντας το πλήκτρο Δεξί Βέλος (Right Arrow) γυρίζει στην οθόνη Alarm History, η οποία τηρεί ιστορικό των πρόσφατων ειδοποιήσεων. Πατώντας ξανά το πλήκτρο Δεξί Βέλος (Right Arrow) γυρίζει στην οθόνη θέασης της ειδοποίησης. Αυτή η οθόνη δείχνει μία ειδοποίηση τη φορά και την περιγραφή της. Η προκαθορισμένη ρύθμιση θα είναι η τελευταία ειδοποίηση στο ιστορικό ειδοποιήσεων. Ο χειριστής μπορεί να πλοηγηθεί στις ειδοποιήσεις πατώντας τα πλήκτρα Up and Down Arrow. Επίσης ο χειριστής μπορεί να μπει στον αριθμό της ειδοποίησης και να πιέσει το Enter/Write και θα εμφανιστεί το όνομα και η περιγραφή. Πιέζοντας το πλήκτρο Alarm/Mesgs δεύτερη φορά θα εμφανίσει μία σελίδα για μηνύματα και σημειώσεις του χρήστη. Χρησιμοποιήστε το πληκτρολόγιο για να εισάγετε μηνύματα για άλλους χειριστές/προγραμματιστές ή γράψτε σημειώσεις για μία τρέχουσα εργασία. Αν υπάρχει μήνυμα, θα εμφανίζεται κάθε φορά που το μηχάνημα είναι αναμμένο στη σελίδα των μηνυμάτων. Τα μηνύματα εμφανίζονται μέχρι να διαγραφούν. Βλέπε το κεφάλαιο Μηνύματα για περισσότερες λεπτομέρειες. Param/Dgnos (Parameters/Diagnostics) Παράμετροι/ Διαγνώσεις- Εμφανίζει τις παραμέτρους που ορίζουν τη λειτουργία του μηχανήματος. Για να βρείτε μια γνωστή παράμετρο, γράψτε το νούμερο και πιέστε τα πλήκτρα με τα βέλη up ή down. Οι παράμετροι ορίζονται εργοστασιακά και δεν πρέπει να τροποποιούνται από τον χρήστη. Δεύτερη πίεση του πλήκτρου Param/Dgnos θα εμφανίσει την πρώτη σελίδα των δεδομένων διάγνωσης. Αυτές οι πληροφορίες χρησιμοποιούνται κυρίως για την επίλυση προβλημάτων από τους ειδικούς τεχνικούς της Haas. Η πρώτη σελίδα των δεδομένων διάγνωσης είναι ασυνεχείς πληροφορίες και αποτελέσματα. Πιέζοντας το Page Down θα εμφανίσει επιπρόσθετες σελίδες των δεδομένων διάγνωσης. Setng/Graph (Settings/Graphics) Ρυθμίσεις/Γραφικά - Εμφανίζει και επιτρέπει την αλλαγή ρυθμίσεων. (Σημειώστε ότι οι ρυθμίσεις είναι ομαδοποιημένες. Αυτές οι ομάδες είναι για συγκεκριμένα θέματα). Για να βρείτε μια γνωστή παράμετρο, γράψτε το νούμερο και πιέστε τα πλήκτρα με τα βέλη up ή down. Δεύτερη πίεση του πλήκτρου Setng/Graph επιτρέπει τον τρόπο λειτουργίας Γραφικών-Graphics. Στον τρόπο λειτουργίας 14 Εισαγωγή & Δήμου Ζαπάντη

22 Γραφικών-Graphics ο χρήστης μπορεί να δει τα δημιουργημένα βήματα εργαλείων του προγράμματος και αν χρειάζεται, να ελέγξει το πρόγραμμα για σφάλματα πριν το τρέξει (βλέπε τμήμα Graphics Mode στο κεφάλαιο Operation-Λειτουργία). Help/Calc (Help/Calculator) Βοήθεια/Αριθμ.Υπολογιστής - Εμφανίζει ένα συντομευμένο εγχειρίδιο. Εδώ βρίσκονται σύντομες περιγραφές των κωδικών G και M, ορισμοί των χαρακτηριστικών ρυθμίσεων, και θέματα συντήρησης και επίλυσης προβλημάτων. Πιέζοντας το πλήκτρο Help/Calc για δεύτερη φορά θα εμφανίσει τον αριθμητικό υπολογιστή. Πιέστε το πλήκτρο Page Down για να πλοηγηθείτε στις σελίδες υπολογισμού (βλέπε κεφάλαιο υπολογισμού). ΠΛΗΚΤΡΑ ΕΛΕΓΧΟΥ ΤΟΥ ΔΕΙΚΤΗ ΣΤΗΝ ΟΘΟΝΗ Τα πλήκτρα ελέγχου του δείκτη στην οθόνη δίνουν τη δυνατότητα στο χρήστη give να κινηθεί σε διάφορες οθόνες και πεδία στη ρύθμιση και χρησιμοποιούνται στην επεξεργασία των προγραμμάτων CNC. Home Αρχική - Αυτό το πλήκτρο θα κινήσει τον κέρσορα στο στοιχείο που βρίσκεται στην κορυφή της οθόνης. Στην επεξεργασία αυτό είναι το πάνω αριστερά τμήμα του προγράμματος. Up/Down Arrows Βέλη Πάνω/Κάτω - κινεί πάνω ή κάτω ένα στοιχείο, τμήμα ή τομέα. Page Up/Down Πάνω/Κάτω Σελίδα - Χρησιμοποιείται για να αλλάξει οθόνες ή να αλλάξει σελίδα προς τα πάνω ή κάτω όταν βλέπετε ένα πρόγραμμα. Left Arrow Αριστερό Βέλος - Χρησιμοποιείται για να επιλέξει ξεχωριστά επεξεργασμένα στοιχεία όταν βλέπετε ένα πρόγραμμα. Κινεί τον κέρσορα προς τα αριστερά. Χρησιμοποιείται για την πλοήγηση στις επιλογές των ρυθμίσεων. Right Arrow Δεξί Βέλος- Χρησιμοποιείται για να επιλέξει ξεχωριστά επεξεργασμένα στοιχεία όταν βλέπετε ένα πρόγραμμα. Κινεί τον κέρσορα προς τα δεξιά. Χρησιμοποιείται για την πλοήγηση στις επιλογές των ρυθμίσεων και κινεί το παράθυρο εστίασης (zoom) προς τα δεξιά όταν βρίσκεται στον τρόπο λειτουργίας Γραφικών. End Τέλος - Αυτό το πλήκτρο θα κινήσει τον κέρσορα στο στοιχείο που βρίσκεται στο κάτω μέρος της οθόνης. Στην επεξεργασία αυτό είναι το τελευταίο τμήμα του προγράμματος. ΑΛΦΑΒΗΤΙΚΑ ΠΛΗΚΤΡΑ Τα αλφαβητικά πλήκτρα επιτρέπουν στο χρήστη να εισάγει τα γράμματα της αλφαβήτου μαζί με ειδικούς χαρακτήρες. Κάποιοι από τους ειδικούς χαρακτήρες εισάγονται πιέζοντας πρώτα το πλήκτρο "Shift". Shift Το πλήκτρο shift παρέχει πρόσβαση σε επιπρόσθετους χαρακτήρες στο πληκτρολόγιο. Οι επιπρόσθετοι χαρακτήρες φαίνονται στο πάνω αριστερά μέρος κάποιων αλφαβητικών και αριθμητικών πλήκτρων. Πατώντας Shift και τον χαρακτήρα, θα εισαχθεί ο χαρακτήρας. Όταν μπαίνετε στο κείμενο, οι χαρακτήρες είναι ρυθμισμένοι στα Κεφαλαία. Για να γυρίσετε στα μικρά γράμματα, πιέστε και κρατήστε το πλήκτρο Shift. Όταν μία ρύθμιση έχει εγκατεστημένο έναν πέμπτο άξονα, ο άξονας B επιλέγεται για μετακίνηση πιέζοντας το πλήκτρο Shift και τα πλήκτρα +/-A jog. EOB Είναι ο χαρακτήρας End-Of-Block - Τέλος ομάδας εντολών. Εμφανίζεται σαν (;) στην οθόνη και δηλώνει το τέλος μιας γραμμής προγράμματος. ( ) Οι παρενθέσεις χρησιμοποιούνται για να διαχωρίσουν τις εντολές του προγράμματος CNC από τα σχόλια του χρήστη. Πρέπει πάντα να εισάγονται σε ζεύγη. Σημείωση: Κάθε φορά που λαμβάνεται μια άκυρη γραμμή κωδικού μέσω της θύρας RS-232 ενώ γίνεται λήψη προγράμματος, προστίθεται στο πρόγραμμα ανάμεσα στις παρενθέσεις. / - Η δεξιά διαγώνιος χρησιμοποιείται στο στοιχείο Block Delete και στις εκφράσεις Macro. Αν αυτό το σύμβολο είναι το πρώτο σύμβολο σε ένα τμήμα και το Block Delete είναι ενεργοποιημένο, τότε το τμήμα αγνοείται κατά τη διάρκεια εκτέλεσης. Το σύμβολο χρησιμοποιείται επίσης για τη διαίρεση (divide by) στις εκφράσεις macro (βλέπε κεφάλαιο Macro). [ ] Οι τετράγωνες αγκύλες χρησιμοποιούνται στις λειτουργίες macro. Οι Macros είναι ένα προαιρετικό λειτουργικό στοιχείο (βλέπε κεφάλαιο Macro). & Δήμου Ζαπάντη Εισαγωγή 15

23 ΠΛΗΚΤΡΑ ΤΡΟΠΟΥ ΛΕΙΤΟΥΡΓΙΑΣ Τα πλήκτρα τρόπου λειτουργίας αλλάζουν τον τρόπο λειτουργίας του μηχανήματος CNC. Όταν πατηθεί ένα πλήκτρο τρόπου λειτουργίας, τα πλήκτρα της ίδιας σειράς είναι διαθέσιμα στο χρήστη. Ο τρόπος λειτουργίας εμφανίζεται πάντα στην κορυφαία γραμμή στα δεξιά της τρέχουσας οθόνης μεταξύ παρένθεσης. Edit Επεξεργασία - Επιλέγει τη λειτουργία επεξεργασίας. Αυτή η σελίδα χρησιμοποιείται για την επεξεργασία προγράμματος για τη ρύθμιση στη μνήμη. Insert Εισαγωγή - Πιέζοντας το πλήκτρο θα εισαγάγει εντολές στο πρόγραμμα στο σημείο του κέρσορα. Το πλήκτρο θα εισαγάγει επίσης το κείμενο από το clipboard στην τρέχουσα τοποθεσία του κέρσορα και χρησιμοποιείται επίσης για να αντιγράψει τμήματα του κώδικα σε ένα πρόγραμμα (βλέπε κεφάλαιο Advanced Editor). Alter Αλλαγή - Πιέζοντας το πλήκτρο θα αλλάξει την έντονα φωτισμένη εντολή ή κείμενο με τις νεοεισαγόμενες εντολές ή κείμενο. Το πλήκτρο θα αλλάξει επίσης τις έντονα φωτισμένες εντολές στο κείμενο που είναι αποθηκευμένο στο clipboard, ή θα μετακινήσει ένα επιλεγμένο τμήμα σε άλλη θέση. Delete Διαγραφή- Διαγράφει το στοιχείο στο οποίο είναι ο κέρσορας ή διαγράφει ένα επιλεγμένο τμήμα προγράμματος. Undo Αναίρεση- Αναιρεί έως και 9 τελευταίες αλλαγές επεξεργασίας και αναιρεί την επιλογή ενός έντονα φωτισμένου τμήματος. MEM (Memory) Μνήμη - Επιλέγει τη λειτουργία μνήμης. Αυτή η σελίδα επιλέγει το τρέχον πρόγραμμα που επιλέχθηκε στη λίστα προγραμμάτων. Single Block Μονό Τμήμα - Ανάβει ή σβήνει το μονό τμήμα. Όταν είναι αναμμένο, μόνο ένα τμήμα του προγράμματος εκτελείται, για κάθε πίεση του πλήκτρου Έναρξη Κύκλου - Cycle Start. Dry Run Απλή Κίνηση-Χρησιμοποιείται για τον έλεγχο της κίνησης του μηχανήματος χωρίς εκτέλεση κοπής (βλέπε τμήμα Dry Run στο κεφάλαιο Operation). Opt Stop (Optional Stop) Παύση κατ' επιλογή - Ανάβει και σβήνει τις προαιρετικές στάσεις. Βλέπε G103 στο κεφάλαιο G-Code. Όταν είναι στο On και ένας κώδικας M01 (προαιρετική στάση) είναι προγραμματισμένος, το μηχάνημα θα σταματήσει όταν φτάσει στο M01. Το μηχάνημα θα σταματήσει όταν πατηθεί το πλήκτρο Έναρξη Κύκλου (Cycle Start). Εντούτοις, ανάλογα με τη λειτουργία τμήματος πρόβλεψης (G103), μπορεί να μη σταματήσει αμέσως (βλέπε κεφάλαιο τμήματος πρόβλεψης). Με άλλα λόγια, το χαρακτηριστικό τμήμα πρόβλεψης μπορεί να προκαλέσει στην εντολή Optional Stop να αγνοήσει το πλησιέστερο M01. Αν το πλήκτρο Optional Stop πιεστεί κατά τη διάρκεια ενός προγράμματος θα επηρεάσει τη γραμμή μετά την έντονα φωτισμένη γραμμή. Block Delete Διαγραφή Τμήματος - Ανάβει/σβήνει τη λειτουργία διαγραφής τμήματος. Τμήματα με μια διαγώνιο ("/") σαν πρώτο στοιχείο αγνοούνται (δεν εκτελούνται) όταν η επιλογή είναι ενεργοποιημένη. Αν μια διαγώνιος είναι σε μια σειρά κώδικα, οι εντολές μετά τη διαγώνιο θα αγνοηθούν αν το χαρακτηριστικό είναι ενεργοποιημένο. Η Διαγραφή Τμήματος θα επηρεάσει δύο γραμμές, αφού πατηθεί, εκτός από όταν χρησιμοποιείται η αντιστάθμιση κοπής όπου τότε η διαγραφή τμήματος δεν θα επηρεάσει μέχρι τουλάχιστον τέσσερις γραμμές μετά την έντονα φωτισμένη γραμμή. Ο ρυθμός της διαδικασίας θα μειωθεί για τα βήματα που περιέχουν διαγραφή τμήματος κατά τη διάρκεια διαδικασιών με μεγάλη ταχύτητα. Η Διαγραφή Τμήματος θα παραμείνει ενεργή όταν σβήσετε το μηχάνημα. MDI/DNC - MDI είναι ο τρόπος Λειτουργίας «Χειροκίνητη Εισαγωγή Δεδομένων» όπου ένα πρόγραμμα μπορεί να γραφτεί αλλά δεν εισάγεται στη μνήμη. DNC, ο τρόπος λειτουργίας «Απευθείας Αριθμητική Ρύθμιση», επιτρέπει σε μεγάλα προγράμματα να «μπουν» στη ρύθμιση ώστε να μπορούν να εκτελεστούν (βλέπε κεφάλαιο DNC mode). Coolnt (Coolant) Ψυκτικό - Ανοίγει και κλείνει το προαιρετικό ψυκτικό. Orient Spindle Περιστροφή Ατράκτου- Περιστρέφει την άτρακτο σε κάποια θέση και την κλειδώνει. Μπορεί να χρησιμοποιηθεί κατά την οργάνωση υποδεικνύοντας κομμάτια. ATC FWD Μετακινεί τον πύργο των εργαλείων, στο επόμενο εργαλείο. Για να φορτώσετε ένα συγκεκριμένο εργαλείο στην άτρακτο, πατήστε κατάσταση MDI, γράψτε τον αριθμό εργαλείου (Τ8) και πατήστε ATC FWD ATC REV Κίνηση Πύργου Πίσω - Μετακινεί τον πύργο των εργαλείων στο προηγούμενο εργαλείο. Για να φορτώσετε ένα συγκεκριμένο εργαλείο στην άτρακτο, πατήστε κατάσταση MDI, γράψτε τον αριθμό εργαλείου (Τ10) και πατήστε ATC REV. Handle Jog Χειρισμός Μετακίνησης - Επιλέγει τον τρόπο μετακίνησης των αξόνων.0001, ίντσες (0.001χιλ) για κάθε τμήμα του χειρισμού μετακίνησης. Για απλή κίνηση.1 ίντσες /λεπτό..0001/.1,.001/1.,.01/10.,.1/100. Το πρώτο νούμερο (κορυφαίο νούμερο), όταν βρίσκεται σε λειτουργία ιντσών (inch 16 Εισαγωγή & Δήμου Ζαπάντη

24 mode), επιλέγει το ποσό μετακίνησης για κάθε κλικ του χειρισμού μετακίνησης (jog handle). Όταν είναι γυρισμένο σε λειτουργία με χιλιοστά (MM mode) το πρώτο νούμερο πολλαπλασιάζεται επί 10 κατά τη μετακίνηση των αξόνων (π.χ γίνεται 0.001χιλ). Το δεύτερο νούμερο (το νούμερο στο κατώτατο σημείο) χρησιμοποιείται για τη λειτουργία απλής κίνησης (dry run) και χρησιμοποιείται για να επιλέξει την ταχύτητα των διαδικασιών και την κίνηση των αξόνων. Zero Ret (Zero Return) Επιστροφή στο Μηδέν - Επιλέγει τη λειτουργία Zero Return, που εμφανίζει τη θέση των αξόνων σε 4 διαφορετικές κατηγορίες: Χειριστής, Εργασία G54, Μηχάνημα και απόσταση προς διάνυση. Μπορείτε να αλλάζετε τις σελίδες για να δείτε κάθε κατηγορία μόνη της σε μεγαλύτερο σχέδιο. All Όλα - Επιστρέφει όλους τους άξονες στο σημείο μηδέν. Μοιάζει με το πλήκτρο Επανεκκίνηση- Power Up/Restart εκτός από το ότι δεν θα γίνει αλλαγή εργαλείου. Μπορεί να χρησιμοποιηθεί για να θέσει την αρχική θέση μηδέν των αξόνων. Origin Αφετηρία - Θέτει τις επιλεγμένες οθόνες και μετρητές χρόνου στο μηδέν. Singl (Single) Μονό - Επιστρέφει έναν άξονα στο σημείο μηδέν. Πιέστε το γράμμα του άξονα που θέλετε και πιέστε το πλήκτρο Singl Axis. Μπορεί να χρησιμοποιηθεί για να θέσει την αρχική θέση μηδέν του άξονα. HOME G28 HOME G28 - Επιστρέφει όλους τους άξονες στο σημείο μηδέν με γρήγορη κίνηση. Επιστρέφει επίσης έναν μόνο άξονα με τον ίδιο τρόπο αν εισάγετε το γράμμα του άξονα και πιέσετε το πλήκτρο home G28. ΠΡΟΣΟΧΗ! Δεν υπάρχει προειδοποιητικό μήνυμα για να ειδοποιήσει το χειριστή για πιθανή πρόσκρουση. Για παράδειγμα εάν ο άξονας Ζ είναι κάτω ανάμεσα στα μέρη του πίνακα όταν ο Χ ή ο Y μηδενίζονται, μπορεί να γίνει πρόσκρουση. List Prog (List Programs) Λίστα προγραμμάτων- Εμφανίζει τα προγράμματα που είναι υποθηκευμένα στη ρύθμιση. Select Prog Επιλογή Προγράμματος - Μετατρέπει το έντονα φωτισμένο πρόγραμμα της λίστας σε τρέχον πρόγραμμα. Σημειώστε ότι το τρέχον πρόγραμμα θα έχει ένα "*" μπροστά του στη λίστα. Send Αποστολή - Μεταδίδει προγράμματα από τη σειριακή θύρα RS-232 (βλέπε κεφάλαιο RS-232). Recv Παραλαβή - Παραλαμβάνει προγράμματα από τη σειριακή θύρα RS-232 (βλέπε κεφάλαιο RS-232). Erase Prog Διαγραφή - Διαγράφει το έντονα φωτισμένο πρόγραμμα όταν είναι στη λειτουργία Μνήμης (Memory mode) ή ολόκληρο το πρόγραμμα όταν είναι στη λειτουργία MDI ( MDI mode). ΑΡΙΘΜΗΤΙΚΑ ΠΛΗΚΤΡΑ Τα αριθμητικά πλήκτρα δίνουν στο χειριστή την ικανότητα να εισάγει νούμερα και κάποιους ειδικούς χαρακτήρες στη ρύθμιση into the control. Cancel Ακύρωση - Το πλήκτρο Ακύρωσης (Cancel key) χρησιμοποιείται για να διαγράψει το χαρακτήρα που εισήχθη τελευταίος. Space Διάστημα - Χρησιμοποιείται για να διαμορφώσει σχόλια που μπαίνουν στα προγράμματα ή στο χώρο μηνυμάτων. Write/Enter Εγγραφή/Εισαγωγή - Πλήκτρο εισαγωγής γενικού σκοπού. - (Minus sign) - Αρνητικό πρόσημο - Χρησιμοποιείται για την εισαγωγή αρνητικών αριθμών.. (Decimal Point) - Δεκαδικό Σημείο - Χρησιμοποιείται για την ακρίβεια των δεκαδικών. Οθόνες τοποθεσίας Τα ακόλουθα είναι οι οθόνες προστασίας Home Page Αρχική Σελίδα Δείχνει τις 4 οθόνες ταυτόχρονα (Χειριστής, Εργασία, Μηχάνημα και Απόσταση προς διάνυση). Χρησιμοποιείστε τα πλήκτρα με τα βελάκια Page Up/Down ή UP/Down για να περιηγηθείτε στις σελίδες. Operator Display Χειριστής Η οθόνη χρησιμοποιείται για να δείξει την απόσταση που έχει μετακινηθεί ο κάθε άξονας. Αυτό δεν αντιπροσωπεύει την ακριβή απόσταση του άξονα από τη θέση μηδέν. Οι άξονες μπορούν να μηδενιστούν επιλέγοντας έναν άξονα (Χ,Υ ή Ζ) και πατώντας το πλήκτρο Origin. & Δήμου Ζαπάντη Εισαγωγή 17

25 Work Display Εργασία Αυτή δείχνει τη θέση των Χ,Υ ή Ζ σε σχέση με το μέρος όχι το μηχάνημα μηδέν. Στο άνοιγμα θα δείξει αυτόματα την τιμή της εργασίας έναρξης G54. Η θέση μπορεί να αλλάξει μόνο εισάγοντας τιμές στην εργασία ενάρξεων G54 μέσω των G59, G110 μέσω του G129, ή βάζοντας σε πρόγραμμα ένα G92. Machine Display Μηχάνημα Αυτή η ένδειξη η ακριβής θέση των αξόνων μακριά από το μηχάνημα μηδέν. Distance To Go Απόσταση προς Διάνυση- Αυτή η ένδειξη δείχνει την απόσταση που υπάρχει πριν οι άξονες πλησιάσουν τη δοσμένη θέση τους. Οθόνες ρύθμισης Υπάρχουν 2 σελίδες ρύθμισης: Γεωμετρία Εργαλείου (Tool Geometry), Ρύθμιση Μηδέν Εργαλείου και Εργασίας (Tool and Work Zero Offset). Tool Geometry/Wear- Γεωμετρία Εργαλείου/Φθορά Η σελίδα εμφανίζεται πατώντας το πλήκτρο Ρύθμιση-Offset. Εμφανίζει τους αριθμούς των εργαλείων και το μήκος της γεωμετρίας και τις τιμές της φθορά τους, την ακτίνα της γεωμετρίας του εργαλείου και τις τιμές της φθοράς, τις τιμές των ραβδώσεων και τις ακριβές τιμές διαμέτρου. Εάν η φρέζα έχει την προαιρετική προγραμματισμένη ψυκτική συσκευή, αυτή η σελίδα μπορεί να δείξει επίσης τη θέση του ψυκτικού που έχει εισαχθεί για το κάθε εργαλείο. Για να εισάγετε τιμές σε αυτά τα πεδία εισάγετε τον αριθμό-κλειδί και πιέστε F1. Εισάγοντας τον αριθμό-κλειδί και πατώντας F2 θα ρυθμίσει το αρνητικό της τιμής που εισήχθη στις ρυθμίσεις. Μπαίνοντας σε μία τιμή και πατώντας το πλήκτρο Write/Enter θα προσθέσει την τιμή στην ήδη υπάρχουσα. Για να καθαρίσετε όλες τις τιμές στη σελίδα πιέστε Origin, θα εμφανιστεί Μηδενισμός Όλων- Ν/Ο-"Zero All (Y/N) πιέστε Y για να τα μηδενίσετε όλα ή πιέστε N για να αφήσετε τις τιμές όπως είναι. Work Zero Offset- Ρύθμιση Εργασίας Μηδέν Εμφανίζεται πατώντας το πλήκτρο Offset δύο φορές. Εμφανίζει τις τιμές που έχουν εισαχθεί ώστε κάθε εργαλείο πού είναι τοποθετημένο το κομμάτι πάνω στο τραπέζι. Μπορεί να ρυθμιστεί μια τιμή για κάθε άξονα. Χρησιμοποιήστε τα πλήκτρα με τα βελάκια για να περιηγηθείτε σε κάθε κολώνα ή τα πλήκτρα Page Up or Down για να δείτε τις άλλες ρυθμίσεις στο τμήμα Εργασία Μηδέν-Work Zero. Για να εντοπίσει κάθε εργαλείο το κομμάτι, τα εργαλεία που χρησιμοποιούνται στο πρόγραμμα πρέπει να μην ακουμπάνε Χωρίς Επαφή - "Touched off" το κομμάτι (βλέπε το κεφάλαιο Operations). Μια τιμή μπορεί να εισαχθεί πληκτρολογώντας ένα νούμερο και πατώντας F1, ή η τιμή μπορεί να προστεθεί στην ήδη υπάρχουσα πατώντας Enter/Write. Εισάγοντας έναν αριθμό-κλειδί και πατώντας F2 θα ρυθμίσει το αρνητικό της τιμής που εισήχθη στις ρυθμίσεις. Για να καθαρίσετε όλες τις τιμές στη σελίδα πιέστε Origin, θα εμφανιστεί Μηδενισμός Όλων- Ν/Ο-"Zero All (Y/N) πιέστε Y για να τα μηδενίσετε όλα ή πιέστε N για να αφήσετε τις τιμές όπως είναι. Οθόνες τρέχουσων εντολών Οι παρακάτω σελίδες είναι σελίδες Τρέχουσας Εντολής- Current Command. Πιέστε το πλήκτρο Current Commands και με τη χρήση των πλήκτρων Page Up/Down θα πλοηγηθείτε στις σελίδες. Program Command Check Display Έλεγχος Προγραμματισμένων Εντολών - Εμφανίζει την τρέχουσα εικόνα των σημαντικών εντολών. Εμφανίζει την προγραμματισμένη ταχύτητα της ατράκτου (PGM), την ταχύτητα της ατράκτου όπως έχει επιβληθεί από το πρόγραμμα (CMD), και την πραγματική ταχύτητα της ατράκτου (ACT). Επιπρόσθετα, εμφανίζει τις εντολές CW, CCW, ή εντολές παύσης που στάλθηκαν στην άτρακτο και την τρέχουσα θέση του γραναζιού μετάδοσης κίνησης-transmission gear (αν υπάρχει). Αυτή η οθόνη εμφανίζει επίσης τη θέση των αξόνων. Εμφανίζονται 4 συντεταγμένες (χειριστής, εργασία, μηχάνημα, ή απόσταση προς διάνυση) (βλέπε το παραπάνω κεφάλαιο εμφάνιση θέσεων-positions Display για την περιγραφή) και επιλέγονται χρησιμοποιώντας τον κέρσορα και τα πλήκτρα Up/Down ή Page Up/Down. Αν το μηχάνημα έχει την προαιρετική Προγραμματισμένη Ψύξη - Programmable Coolant (P-Cool), θα εμφανιστεί επίσης η τρέχουσα θέση του κρουνού- spigot. Current Display Command- Τρέχουσες Εντολές - Εμφανίζει τους τρέχοντες κωδικούς προγράμματος και τις τρέχουσες τιμές τους. Αυτές οι τιμές μπορεί να μην αλλάζουν σε αυτή την οθόνη. Macro Variables Display- Μάκρο Μεταβλητές - Εμφανίζει μια λίστα μάκρο-μεταβλητών και τις παρούσες τιμές τους. Καθώς η ρύθμιση τρέχει το πρόγραμμα, οι μεταβλητές θα ανανεώνονται. Επιπρόσθετα, οι μεταβλητές μπορούν να τροποποιηθούν. Δείτε το κεφάλαιο "Macros" για περισσότερες πληροφορίες. 18 Εισαγωγή & Δήμου Ζαπάντη

26 Operation Timers Display - Χρονόμετρα λειτουργίας - Εμφανίζει τον τρέχον χρόνο που είναι το μηχάνημα αναμμένο, το χρόνο έναρξης κύκλου (το συνολικό χρόνο που το μηχάνημα τρέχει ένα πρόγραμμα), και το χρόνο τροφοδότησης (το συνολικό χρόνο που το μηχάνημα τροφοδοτεί). Αυτοί οι χρόνοι μπορούν να επανέλθουν στο μηδέν χρησιμοποιώντας τον κέρσορα για να φωτίσετε έντονα τον τίτλο που θέλετε και πατώντας το πλήκτρο Origin. Κάτω από αυτούς τους χρόνους βρίσκονται 2 μετρητές M30, που χρησιμοποιούνται για να μετρούν τα ολοκληρωμένα κομμάτια. Μπορούν να ρυθμιστούν στο μηδέν ανεξάρτητα και να παρέχουν τον αριθμό των κομματιών ανά βάρδια και το σύνολο των κομματιών. Tool Life Display Διάρκεια Ζωής Εργαλείου - Εμφανίζει το χρόνο που χρησιμοποιείται το εργαλείο σε μία τροφοδότηση (Feed-Time), το χρόνο που το εργαλείο βρίσκεται σε θέση κοπής (Total-Time) και πόσες φορές επιλέχθηκε το εργαλείο (Usage). Αυτές οι πληροφορίες χρησιμοποιούνται ως βοήθεια για τον προσδιορισμό της διάρκειας ζωής του εργαλείου. Οι τιμές μπορούν να επανέλθουν στο μηδέν φωτίζοντας έντονα την τιμή και πατώντας το πλήκτρο Origin. Η μέγιστη τιμή είναι 32767, όταν φτάσει αυτή την τιμή, ξεκινάει πάλι από το μηδέν. Αυτή η οθόνη χρησιμοποιείται επίσης ως προειδοποίηση όταν ένα εργαλείο χρησιμοποιείται ένα συγκεκριμένο αριθμό φορών. Η τελευταία κολώνα ονομάζεται «Ειδοποίηση»-"Alarm,". Εισάγοντας έναν αριθμό σε αυτή την κολώνα το μηχάνημα θα εμφανίσει ειδοποίηση (#362 Tool Usage Alarm) όταν φτάσει αυτόν τον αριθμό. Tool Load Monitor and Display Εμφάνιση και παρακολούθηση φορτίου κοπτικού εργαλείου - Ο χειριστής μπορεί να εισάγει το μέγιστο ποσό του φορτίου εργαλείου, επί τοις εκατό %, για κάθε εργαλείο. Ο χειριστής μπορεί να επιλέξει την κατάλληλη ενέργεια όταν γίνει υπέρβαση του φορτίου. Αυτή η οθόνη επιτρέπει την εισαγωγή αυτού του σημείου ειδοποίησης και εμφανίζει επίσης το μεγαλύτερο φορτίο που είχε το εργαλείο σε προηγούμενη τροφοδότηση. ΣΗΜΕΙΩΣΗ: Η Άθροιση Επιφάνειας ανά Λεπτό (SFM) και η Οικονομική Φόρτωση επιδεικνύονται στη σελίδα του Τρέχοντος Ελέγχου. To SFM επιδεικνύεται ως fpm (άθροιση ανά λεπτό) ή mpm (μέτρα ανά λεπτό). Η οθόνη φορτίου εργαλείου λειτουργεί όταν το μηχάνημα είναι σε λειτουργία τροφοδότησης (G01, G02, ή G03). Αν υπάρχει υπέρβαση ορίου, τότε θα συμβεί η ενέργεια που καθορίζεται στη Ρύθμιση 84 (βλέπε κεφάλαιο ρυθμίσεων για την περιγραφή). Axis Load Monitor Παρακολούθηση φορτίου άξονα - Το φορτίο του άξονα στο 100% παρουσιάζει το μέγιστο συνεχόμενο φορτίο. Μπορεί να εμφανιστεί στην οθόνη έως και 250%, όμως ένα φορτίο άξονα πάνω από 100%, για αρκετή ώρα, μπορεί να σημάνει ειδοποίηση υπερφόρτωσης. Maintenance Συντήρηση- Αυτή η σελίδα επιτρέπει στο χειριστή να ενεργοποιήσει και να απενεργοποιήσει μια σειρά ελέγχων (βλέπε κεφάλαιο Maintenance). Οθόνες ειδοποιήσεων μηνυμάτων Alarms Ειδοποιήσεις Επιλέγετε την οθόνη ειδοποιήσεων πατώντας το πλήκτρο Alarm/Mesgs. Υπάρχουν 3 τύποι οθόνων ειδοποιήσεων. Η πρώτη εμφανίζει τις τρέχουσες ειδοποιήσεις. Πατώντας το δεξί βέλος-right Arrow γυρίζει στην οθόνη Ιστορικό Ειδοποιήσεων-Alarm History, που εμφανίζει τις ειδοποιήσεις που έχουν ληφθεί. Πατώντας ξανά το Δεξί βέλος-right Arrow γυρίζει στην οθόνη ειδοποίησης που εμφανίζει μία ειδοποίηση τη φορά και την περιγραφή της. Ο χρήστης μπορεί να περιηγηθεί σε όλες τις ειδοποιήσεις πατώντας τα πλήκτρα με τα βελάκια Up and Down. Επίσης ο χρήστης μπορεί να εισαγάγει ένα νούμερο ειδοποίησης να πιέσει το πλήκτρο Write/Enter και θα εμφανιστεί το όνομα και η περιγραφή. Πατώντας το Page Down θα εμφανιστεί μια σελίδα για μηνύματα και σημειώσεις του χρήστη. Σημειώστε ότι ο κέρσορας και τα πλήκτρα Page Up and Page Down μπορούν να χρησιμοποιηθούν για τη μετακίνηση ανάμεσα σε μεγάλο αριθμό ειδοποιήσεων. Messages Μηνύματα Επιλέγετε την οθόνη μηνυμάτων πατώντας το πλήκτρο Alarm/Mesgs δύο φορές. Αυτή είναι μια οθόνη μηνυμάτων του χειριστή και δεν επηρεάζει τη λειτουργία της ρύθμισης. Χρησιμοποιείστε το πληκτρολόγιο για να εισάγετε μηνύματα. Τα πλήκτρα Ακύρωση- cancel και Διάστημα- space μπορούν να χρησιμοποιηθούν για να απομακρύνεται τα υπάρχοντα μηνύματα και το πλήκτρο Διαγραφή- Delete για να απομακρύνεται μια ολόκληρη γραμμή. Τα δεδομένα αποθηκεύονται και διατηρούνται αυτόματα ακόμα και σε κατάσταση μη λειτουργίας- power-off. Η σελίδα οθόνης μηνυμάτων θα εμφανιστεί κατά την έναρξη λειτουργίας- power-up αν δεν υπάρχουν ειδοποιήσεις. & Δήμου Ζαπάντη Εισαγωγή 19

27 Οθόνες λειτουργίας ρυθμίσεων/γραφικών Οι Ρυθμίσεις-Settings επιλέγονται πατώντας το πλήκτρο Setng/Graph. Υπάρχουν κάποιες ειδικές λειτουργίες στις ρυθμίσεις που αλλάζουν τη συμπεριφορά του τόρνου. Δείτε το κεφάλαιο «Ρυθμίσεις» για πιο λεπτομερή περιγραφή. Τα Γραφικά-Graphics επιλέγονται πατώντας το πλήκτρο Setng/Graph δύο φορές. Είναι μια οπτική απλή λειτουργία του προγράμματος χωρίς να χρειάζεται να μετακινήσετε τους άξονες με τον κίνδυνο ζημιών στα εργαλεία ή το κομμάτι από σφάλματα στο πρόγραμμα. Αυτή η λειτουργία θεωρείται πιο χρήσιμη από αυτή της Απλής Λειτουργίας-Dry Run, γιατί όλες οι ρυθμίσεις εργασίας και εργαλείων και τα όρια μετακίνησης μπορούν να ελεγχθούν πριν λειτουργήσει το μηχάνημα. Ο κίνδυνος κατάρρευσης/ κρασαρίσματος κατά τη διάρκεια των ρυθμίσεων μειώνεται κατά πολύ. Graphics Mode Operation Λειτουργία Γραφικών Για να τρέξετε ένα πρόγραμμα σε λειτουργία Γραφικών- Graphics, πρέπει να έχει φορτωθεί ένα πρόγραμμα και η ρύθμιση να είναι είτε στη λειτουργία Mem ή MDI. Πατήστε το πλήκτρο Ρυθμίσεις/γραφικά- Setng/Graph δύο φορές για να επιλέξετε τη λειτουργία Γραφικών- Graphics Mode. Η οθόνη Γραφικών έχει κάποια χαρακτηριστικά. Key Help Area Βοηθητική Περιοχή Πλήκτρων - Η δεξιά πλευρά της κορυφαίας γραμμής είναι η λειτουργία βοηθητικής περιοχής πλήκτρων. Τα διαθέσιμα πλήκτρα εμφανίζονται εδώ με μια σύντομη περιγραφή της χρήσης τους. Locator Window Παράθυρο Εντοπισμού - Το κάτω δεξιά μέρος της οθόνης έχει δύο λειτουργίες. Μπορεί να εμφανίσει όλη την περιοχή του τραπεζιού και να υποδείξει την τρέχουσα θέση του εργαλείου κατά τη διάρκεια της εξομοίωσης. Ή μπορεί να χρησιμοποιηθεί για να εμφανίσει 4 γραμμές από το πρόγραμμα που εκτελείται. Το πλήκτρο F4 χρησιμοποιείται για να εναλλάσσει αυτές τις 2 λειτουργίες. Tool Path Window Διαδρομή Εργαλείου- Στο κέντρο της οθόνης είναι ένα μεγάλο παράθυρο που αναπαριστά την άποψη των αξόνων. Εμφανίζει τα βήματα των εργαλείων κατά τη διάρκεια γραφικής εξομοίωσης του προγράμματος. Οι γρήγορες κινήσεις εμφανίζονται ως διακεκομμένες γραμμές, ενώ η κίνηση τροφοδοσίας εμφανίζεται ως συνεχόμενες γραμμές. (Σημειώστε ότι η Ρύθμιση 4 μπορεί να απενεργοποιήσει τη γρήγορη διαδρομή.) Τα σημεία όπου χρησιμοποιείται ένας κύκλος κατεργασίας με τρυπάνι σημειώνονται με X. Σημείωση: Η Ρύθμιση 5 μπορεί να απενεργοποιήσει τη σημείωση αυτή. Scaling the Tool Path Window Κλιμάκωση του Παραθύρου Διαδρομής Εργαλείου - Το παράθυρο διαδρομής εργαλείου μπορεί να κλιμακωθεί. Αφού τρέξετε ένα πρόγραμμα, πατώντας το F2 θα κλιμακωθεί η διαδρομή του εργαλείου. Χρησιμοποιήστε το πλήκτρο Page Down και τα πλήκτρα με τα βέλη για να επιλέξετε το τμήμα της διαδρομής του εργαλείου που θέλετε να μεγεθύνετε. Πατώντας F2 θα εμφανιστεί ένα ορθογώνιο παράθυρο εστίασης (zoom window) που υποδεικνύει τη μεγενθυμένη περιοχή. Σημείωση: Η βοηθητική περιοχή-help area θα αναβοσβήνει, υποδεικνύοντας τη διαδικασία αποκλιμάκωσης. Το παράθυρο εντοπισμού-locator window (στο κάτω δεξί μέρος) εμφανίζει όλο το τραπέζι με ένα περίγραμμα για το πού έχει εστιάσει το παράθυρο Διαδρομής Εργαλείου Tool Path. Το πλήκτρο Page Up μειώνει την εστίαση ("un-zooms") στο ορθογώνιο. Αφού μεγεθύνατε και/ή μετακινήσετε το παράθυρο εστίασης, πιέζοντας το πλήκτρο Write/Enter θα ολοκληρώσει τη διαδικασία εστίασης και θα αποκλιμακώσει το παράθυρο Διαδρομής Εργαλείου Tool Path window. Αφού αποκλιμακωθεί, το παράθυρο Διαδρομής Εργαλείου είναι καθαρό και το πρόγραμμα πρέπει να ξανατρέξει για να δείτε τη διαδρομή του εργαλείου. Η κλίμακα και η θέση του παράθυρου Διαδρομής Εργαλείου-Tool Path window αποθηκεύονται στις Ρυθμίσεις 65 ως 68. Αφήνοντας τα γραφικά για να επεξεργαστείτε το πρόγραμμα και επιστρέφοντας πίσω στα Γραφικά θα διατηρήσει την προηγούμενη κλιμάκωση σε ισχύ. Πατώντας F2 και μετά το πλήκτρο Home θα μεγαλώσει το παράθυρο Διαδρομής Εργαλείου-Tool Path για να καλύψει ολόκληρο το τραπέζι. Ζ Axis Part Zero Line Άξονας τμήμα Ζ Γραμμή μηδέν. Αυτό το χαρακτηριστικό αποτελείται από μία οριζόντια γραμμή η οποία επιδεικνύεται στη ράβδο του άξονα Ζ στην επάνω δεξιά γωνία στην οθόνη γραφικών για να ορίσει την θέση της εργασίας αριθμήσεων του τρέχοντος άξονα Ζ συν το μήκος του τρέχοντος εργαλείου. Όταν τρέχει ένα πρόγραμμα, το ελάχιστο τμήμα της ράβδου δείχνει το βάθος της κίνησης του άξονα Ζ. Ο χρήστης μπορεί να παρακολουθήσει τη θέση του άκρου του εργαλείου σε σχέση με τη θέση του τμήματος μηδέν του άξονα Ζ όσο τρέχει το πρόγραμμα. Control Statu Κατάσταση Ρύθμισης - Το κάτω αριστερό μέρος της οθόνης εμφανίζει την κατάσταση της ρύθμισης. Είναι το ίδιο όπως οι τελευταίες 4 γραμμές όλων των άλλων οθόνων. Position Window Παράθυρο Θέσης - Σε αυτό το παράθυρο μπορείτε να δείτε τη θέση όλων των ενεργοποιημένων αξόνων. Πιέστε F3 για να ανοίξετε το παράθυρο. Αν πιέσετε ξανά το F3 ή τα βέλη up και down θα εμφανιστούν διάφορες μορφές θέσεων. Το παράθυρο αυτό εμφανίζει επίσης την τρέχουσα κλίμακα του παράθυρου διαδρομής εργαλείου και τον αριθμό του τρέχοντος εργαλείου που εξομοιώθηκε. 20 Εισαγωγή & Δήμου Ζαπάντη

28 Ημερομηνία και ώρα Η ρύθμιση διατηρεί ρολόι και ημερομηνία. Για να τα δείτε πιέστε το πλήκτρο Βοήθεια- Help μέχρι να εμφανιστεί η ώρα και η ημερομηνία. Για να ρυθμίσετε την ώρα και την ημερομηνία, χρησιμοποιήστε τα πλήκτρα Up και Down για να επιλέξετε την ώρα ή την ημερομηνία. Χρησιμοποιήστε τα πλήκτρα με τα βέλη Right και Left ή το χειρισμό κίνησης για να κάνετε τις μετατροπές. Screen Saver Το μηχάνημα Haas περιλαμβάνει μια προστασία οθόνης για το ειδικό χειριστήριο του χρήστη. Μετά από μια χρονική περίοδο χωρίς δραστηριότητα στο πληκτρολόγιο θα ξεκινήσει η προστασία οθόνης. Όταν η προστασία οθόνης είναι ενεργή, οι λέξεις "Screen saver" θα εμφανιστούν και θα αλλάζει θέσεις κάθε 2 δευτερόλεπτα. Η προστασία οθόνης ακυρώνεται πατώντας οποιοδήποτε πλήκτρο, χειρισμό κίνησης ή ειδοποίησης μηχανήματος. Η προστασία οθόνης δεν θα ενεργοποιηθεί αν η ρύθμιση είναι στη λειτουργία Ύπνου-Sleep, Μετακίνησης-Jog, Επεξεργασίας-Edit, Γραφικών- Graphics, Μνήμης-Mem ή Εισαγωγής Δεδομένων-MDI και εμφανίζεται η οθόνη Prgrm. Λειτουργία βοήθειας/αριθμητικού Υπολογισμού Help Βοήθεια Επιλέγεται πατώντας το πλήκτρο Help και θα εμφανίσει ένα μίνι εγχειρίδιο Χρησιμοποιήστε τα αλφαριθμητικά πλήκτρα για να επιλέξετε τα θέματα ή χρησιμοποιήστε τα πλήκτρα Page Up/Down ή τα βέλη Up/Down για να πλοηγηθείτε στα θέματα και τις περιγραφές. Calculator-Αριθμητικός Υπολογιστής Επιλέγεται πατώντας το πλήκτρο Help 2 φορές. Χρησιμοποιήστε τα πλήκτρα Page Up/Down για να μετακινηθείτε στις σελίδες. Όλες οι λειτουργίες του Αριθμητικού Υπολογιστή κάνουν απλές προσθέσεις, αφαιρέσεις, πολλαπλασιασμούς και διαιρέσεις. Όταν επιλεγεί μια λειτουργία, εμφανίζεται ένα παράθυρο αριθμητικού υπολογιστή με τις δυνατές λειτουργίες (Φόρτωση, +, -, * και /). Η Φόρτωση-Load αρχικά φωτίζεται έντονα, και οι άλλες δυνατότητες επιλέγονται με τα αριστερά και δεξιά βελάκια του κέρσορα. Πληκτρολογείτε τα νούμερα και πιέζετε το πλήκτρο Write/Enter. Όταν εισαχθεί ένα νούμερο και η Φόρτωση- Load επιλεγεί, το νούμερο θα εισαχθεί κατευθείαν στο παράθυρο αριθμητικού υπολογιστή. Όταν εισαχθεί ένα νούμερο ενώ επιλεγεί μια από τις άλλες λειτουργίες (+ - * /), θα γίνει η πράξη με το νούμερο που εισήγατε και το νούμερο που ήταν ήδη στο παράθυρο. Ο αριθμητικός υπολογιστής δέχεται επίσης μαθηματικές εκφράσεις όπως 23* /2. Θα την αξιολογήσει (κάνοντας πρώτα τον πολλαπλασιασμό και τη διαίρεση) και θα βγάλει το αποτέλεσμα, εδώ 89.8, στο παράθυρο. Function Keys Πλήκτρα Λειτουργίας: Χρησιμοποιούνται για αντιγραφή και επικόλληση των υπολογισμένων αποτελεσμάτων σε ένα τμήμα του προγράμματος ή μία άλλη περιοχή του αριθμητικού υπολογιστή. F3 Στις λειτουργίες Edit και MDI το πλήκτρο F3 θα αντιγράψει την έντονα φωτισμένη τιμή στη γραμμή εισαγωγής δεδομένων στο κάτω μέρος της οθόνης. Αυτό είναι χρήσιμο όταν ένα αποτέλεσμα θα χρησιμοποιηθεί σε ένα πρόγραμμα. Στη λειτουργία αριθμητικού υπολογιστή -Calculator, πατώντας το F3 αντιγράφει την τιμή από το παράθυρο αριθμητικού υπολογιστή στην εισαγωγή δεδομένων με έντονο φωτισμό για υπολογισμούς. F4 Στη λειτουργία αριθμητικού υπολογιστή -Calculator, το πλήκτρο χρησιμοποιεί την έντονα φωτισμένη δεδομένη τιμή για να φορτώσει, προσθέσει, αφαιρέσει, πολλαπλασιάσει και διαιρέσει, με τον αριθμητικό υπολογιστή. Trigonometry Help Function Τριγωνομετρική Βοήθεια Η σελίδα υπολογιστή Τριγωνομετρίας-Trigonometry calculator θα βοηθήσει να λυθούν τριγωνομετρικά προβλήματα. Εισάγετε τα μήκη και τις γωνίες ενός τριγώνου και όταν εισαχθούν αρκετά δεδομένα, η ρύθμιση θα επιλύσει το πρόβλημα του τριγώνου και θα εμφανίσει τις υπόλοιπες τιμές. Χρησιμοποιήστε τα πλήκτρα του κέρσορα Up/Down για να επιλέξετε την τιμή που θα εισαχθεί με το Write. Για στοιχεία που έχουν παραπάνω από μια λύσεις, εισάγοντας την τελευταία δεδομένη τιμή δεύτερη φορά θα προκαλέσει την εμφάνιση της δεύτερης πιθανής λύσης. & Δήμου Ζαπάντη Εισαγωγή 21

29 Circular Interpolation Help Κυκλική Παρεμβολή Η σελίδα υπολογιστή Κύκλου-Circular calculator θα βοηθήσει να λυθούν προβλήματα κύκλου. Εισάγετε το κέντρο, την ακτίνα, τις γωνίες, και τα αρχικά και τελικά σημεία. Όταν εισαχθούν αρκετά δεδομένα, η ρύθμιση θα επιλύσει το πρόβλημα για την κυκλική κίνηση και θα εμφανίσει τις υπόλοιπες τιμές. Χρησιμοποιήστε τα πλήκτρα του κέρσορα Up/Down για να επιλέξετε την τιμή που θα εισαχθεί με το Write. Επιπρόσθετα, θα καταγράψει εναλλακτικά σχήματα και τέτοια κίνηση μπορεί να προγραμματιστεί με G02 ή G03. Τα σχήματα μπορούν να επιλεχθούν με τη χρήση των πλήκτρων του κέρσορα Up/Down και το F3 θα εισαγάγει την έντονα φωτισμένη γραμμή σε ένα πρόγραμμα που επεξεργάζεστε. Για στοιχεία που έχουν παραπάνω από μια λύσεις, εισάγοντας την τελευταία δεδομένη τιμή δεύτερη φορά θα προκαλέσει την εμφάνιση της δεύτερης πιθανής λύσης. Για να αλλάξετε την τιμή CW στην τιμή CCW, φωτίστε έντονα την κολώνα CW/CCW και πιέστε το πλήκτρο Write/Enter. Circle-Line Tangent Calculator Εφαπτομένη Κύκλου-Ευθείας Παρέχει τη δυνατότητα να καθορίσετε σημεία τομής όπου εφάπτονται ένας κύκλος και μία ευθεία. Εισάγετε 2 σημεία, A και B, σε μια ευθεία και ένα τρίτο σημείο, C, μακριά από την ευθεία. Η ρύθμιση θα υπολογίσει το σημείο τομής. Το σημείο βρίσκεται εκεί όπου μια κανονική ευθεία από το σημείο C θα τέμνεται με την ευθεία AB, όπως και η κατακόρυφη απόσταση προς αυτή την ευθεία. 22 Εισαγωγή & Δήμου Ζαπάντη

30 Circle-Circle Tangent Calculator-Εφαπτομένη Κύκλου-κύκλου Παρέχει τη δυνατότητα να καθορίσετε σημεία τομής μεταξύ 2 κύκλων ή σημείων. Ο χρήστης δίνει τη θέση των δύο κύκλων και τις ακτίνες τους. Η ρύθμιση υπολογίζει όλα τα σημεία τομής που σχηματίζονται από ευθείες που εφάπτονται και στους 2 κύκλους. Σημειώστε ότι για κάθε εισαγωγή συνθήκης όπου υπάρχουν 2 ασύνδετοι κύκλοι, υπάρχουν ως και 8 σημεία τομής. 4 σημεία από το σχεδιασμό ευθειών εφαπτόμενων και 4 από τη διαμόρφωση τεμνόντων εφαπτόμενων. Το πλήκτρο F1 χρησιμοποιείται για να εναλλάσσεστε ανάμεσα στα 2 διαγράμματα. Όταν πιέζετε το "F", η ρύθμιση θα υπαγορεύσει τα από και προς σημεία (A, B, C, κλπ.) για να προσδιορίσει ένα τμήμα του διαγράμματος. Αν το τμήμα είναι τόξο, η ρύθμιση θα υπαγορεύσει τα σημεία C ή W (CW ή CCW). Τότε εμφανίζεται το δείγμα κώδικα G στο κάτω μέρος της οθόνης. Όταν εισάγετε το "T", το προηγούμενο ΠΡΟΣ σημείο γίνεται το νέο ΑΠΟ ΤΟ σημείο και η ρύθμιση υπαγορεύει ένα νέο ΠΡΟΣ σημείο. Για να εισάγετε τη λύση (γραμμή κώδικα), αλλάξτε σε λειτουργία MDI ή Edit και πιέστε F3, καθώς το G-code είναι ήδη στη γραμμή εισαγωγής. Milling/Tapping Help Βοήθεια Φρεζαρίσματος/Ελαφριού Χτυπήματος Η σελίδα βοήθειας φρεζαρίσματος/χτυπήματος θα σας βοηθήσει να λύσετε εξισώσεις σχετικές με το φριζάρισμα και το χτύπημα. Αυτές είναι: 1. SFM ( Surface per Minute) = (CUTTER DIAMETER IN.)*rpm* /12 2. (FEED IN./MIN.) = RPM / (THREAD PITCH) 3. (CHIP LOAD IN) = (FEED IN./MIN)/ RPM/ #FLUTES Εισάγετε όλα αλλά μία από τις τιμές και ο έλεγχος θα υπολογίσει την απομείναντα τιμή. Σημειώστε ότι η τιμή RPM από τις δύο πρώτες εξισώσεις είναι η ίδια καταχώρηση. Σημείωση: Όταν επιλεγούν οι μονάδες μέτρησης, οι μονάδες που επιδεικνύονται αλλάζουν σε χιλιοστά, θέση λειτουργίας ανά mm, mm ανά λεπτό και μέτρα αντίστοιχα. & Δήμου Ζαπάντη Εισαγωγή 23

31 Materials Υλικά Ο υπολογιστής της φρέζας συμπεριλαμβάνει έναν τομέα ονομαζόμενο ΥΛΙΚΑ, ο οποίος, όταν αναβοσβήνει, επιτρέπει στον χρήστη να επιλέξει έναν τύπο υλικού από τη λίστα χρησιμοποιώντας το αριστερό και το δεξιό βέλος-πλήκτρο. Μια προτεινομένη ταχύτητα επιφάνειας και οικονομική φόρτωση θα επιδειχθεί βασιζόμενη στα επιλεγμένα υλικά, όπως φαίνονται. SUREFACE SPEED *.*** FT/MIN RECOMMENDED ****TO**** CHIP LOAD *.*** IN RECOMMENDED *.*** TO***** Επίσης, η απαιτούμενη ιπποδύναμη θα υπολογιστεί και θα επιδειχθεί όπως φαίνεται κάτω δεξιά. CUT DEPTH *.*** IN REQUIRED POWER *.*HP Όταν είναι στην κατάσταση μέτρησης, η απαιτούμενη δύναμη επιδεικνύεται ως KW (Kilοwatt). Drill/Tap Chart- Διάγραμμα Τρυπανιού/Κολαούζων Πιέζοντας το πλήκτρο Help/Calc Τρίτη φορά εμφανίζει ένα Διάγραμμα Τρυπανιού και Κολαούζων. Πρόγραμμα θέρμανσης της ατράκτου Όλες οι άτρακτοι όπου έχουν μείνει σε αδράνεια πάνω από 4 μέρες, πρέπει να επαναφέρονται θερμικά πριν την λειτουργία. Αυτή η αναθέρμανση θα αποτρέψει την πιθανή υπερθέρμανση της ατράκτου κατά την εφαρμογή της λίπανσης. Ένα 20λεπτο πρόγραμμα θέρμανσης εφαρμόζεται στο μηχάνημα(νούμερο Ο02020), το οποίο θα φέρει την άτρακτο σε χαμηλή ταχύτητα, ώστε να σταθεροποιηθεί η θερμοκρασία της. Αυτό το πρόγραμμα μπορεί να χρησιμοποιηθεί καθημερινά για τη θέρμανση της ατράκτου πριν τη χρήση υψηλής ταχύτητας. Εκτέλεση Τερματισμός Κίνηση - Συνέχεια Αυτά τα χαρακτηριστικά επιτρέπουν στον χρήστη να προγραμματίσει ένα εν λειτουργία πρόγραμμα, να μετακινηθεί από το τμήμα, και μετά να επανακτήσει την εκτέλεση του προγράμματος. Το ακόλουθο είναι μια διαδικασία λειτουργίας: 1. Πατήστε Feed Hold να τερματίσετε το πρόγραμμα. 2. Πατήστε Χ, Υ ή Ζ ακολουθούμενο από το πλήκτρο Handle Jog. Ο έλεγχος θα αποθήκευση τις τρέχουσες θέσεις ΧΙ και Ζ. Σημείωση: Άλλοι άξονες από τους ΧΙ και Ζ δεν μπορούν να μετακινηθούν. 3. Ο έλεγχος θα εμφανίσει το μήνυμα «Jog Away». Χρησιμοποιήστε τα πλήκτρα Handle Jog, remote jog handle και jog-lockνα απομακρύνεται το εργαλείο από το τμήμα. Πλήκτρα ελέγχου όπως AUX CLINT (προαιρετικό ψυκτικό ατράκτου TIC) ή Coolant για να ανοίξει ή να κλείσει την ψυκτικότητα (το AUX CLNT απαιτεί η άτρακτος να περιστρέφεται και η πόρτα να είναι κλειστή.) Η άτρακτος μπορεί να ελέγχεται πατώντας τα CW, CCW, Stop, Tool Release. Εάν είναι απαραίτητο, οι εισαγωγές των εργαλείων μπορούν να αλλάξουν. Προσοχή: Όταν το πρόγραμμα συνεχίζεται, οι παλιές ρυθμίσεις θα χρησιμοποιηθούν για την επαναφορά θέσης. Γι αυτό, δεν είναι ασφαλές και δεν προτείνεται να αλλάζονται τα εργαλεία και οι ρυθμίσεις όταν διακόπτεται το πρόγραμμα. 4. Πηγαίνετε σε μια θέση όσο πιο κοντά στην υποθηκευμένη θέση, ή σε μια θέση οπού θα είναι μια χωρίς δομή γρήγορη διαδρομή πίσω στην υποθηκευμένη θέση. 5. Επιστρέψτε στη προηγούμενη κατάσταση πατώντας MEM, MDI ή DNC. Ο έλεγχος θα συνεχίσει μόνο εάν η κατάσταση όπου ήταν σε εφαρμογή όταν τερματίστηκε ξανά εισαχθεί. 6. Πατήστε Cycle Start. Ο έλεγχος θα εμφανίσει το μήνυμα Jog Return και σύντομα Χ και Υ σε 5% της θέσης όπου πατήθηκε το Feed Hold, τότε επιστρέφει ο άξονας Ζ. Προσοχή: Ο έλεγχος δεν θα ακολουθήσει το μονοπάτι που χρησιμοποιήθηκε στο Jog Away. Εάν το Feed Hold πατηθεί κατά τη διάρκεια της κίνησης, η κίνηση των αξόνων της φρέζας θα μπει σε κατάσταση αναμονής και θα εμφανιστεί το μήνυμα Jog Return Hold. Πατώντας Cycle Start θα προκαλέσει τον έλεγχο να επανακτήσει την κίνηση Jog Return. Όταν ολοκληρωθεί η κίνηση, ο έλεγχος θα πάει πάλι στην κατάσταση feed hold. 7. Πατήστε πάλι Cycle Start και το πρόγραμμα θα επαναφέρει την κανονική λειτουργία. Επίσης δείτε τη ρύθμιση 36 πρόγραμμα επανεκκίνησης. 24 Εισαγωγή & Δήμου Ζαπάντη

32 Μέτρηση επιπέδου ψυκτικού Το επίπεδο ψυκτικού εμφανίζεται στη σελίδα Τρεχουσών Εντολών-Current Commands. Μια κάθετη μπάρα στα αριστερά της οθόνης δείχνει την κατάσταση του ψυκτικού. Η εμφάνιση θα αναβοσβήνει όταν το ψυκτικό φτάσει σε σημείο που μπορεί να προκαλέσει περιοδική διαρροή. Επιλογές 200 Hour Control Option Try-Out Επιλογή δοκιμής και ελέγχου 200 ωρών Οι επιλογές που συνήθως χρειάζονται κώδικα ξεκλειδώματος για να ενεργοποιηθούν (Rigid Tap, Macros, etc.) μπορούν τώρα να ενεργοποιηθούν και να απενεργοποιηθούν εισάγοντας απλώς το νούμερο "1" αντί για τον κώδικα ξεκλειδώματος. Εισάγετε το "0" για να κλείσετε την επιλογή. Μια επιλογή που ενεργοποιείται με αυτόν τον τρόπο θα απενεργοποιηθεί αυτόματα μετά από ένα σύνολο 200 ωρών λειτουργίας. Σημειώστε ότι η απενεργοποίηση πραγματοποιείται μόνο όταν το μηχάνημα έχει σβήσει (power off), όχι όταν λειτουργεί. Μια επιλογή μπορεί να ενεργοποιηθεί μόνιμα εισάγοντας τον κώδικα ξεκλειδώματος. Σημειώστε ότι το γράμμα "T" θα εμφανίζεται δεξιά της επιλογής στην οθόνη παραμέτρου κατά την περίοδο των 200 ωρών. Σημειώστε ότι η επιλογή κυκλώματος ασφαλείας- safety circuit εξαιρείται. Ανοίγει και κλείνει μόνο με κώδικες ξεκλειδώματος. Για να εισάγετε το 1 ή το 0 στην επιλογή πρέπει να έχετε κλείσει τη Ρύθμιση 7 (Παράμετρος Κλειδώματος- Parameter Lock) και το πλήκτρο Επείγουσας Παύσης- Emergency Stop πατημένο. Όταν η επιλογή φτάσει τις 100 ώρες το μηχάνημα θα εμφανίσει προειδοποιητικό σήμα ότι ο χρόνος δοκιμαστικής λειτουργίας-try out time κοντεύει να τελειώσει. Για να ενεργοποιήσετε μόνιμα μια επιλογή, επικοινωνήστε με το διανομέα σας. Rigid Tapping Αυστηρό ελαφρύ χτύπημα Συγχρονισμένα χτυπήματα αποβάλουν την ανάγκη για δαπανηρά, επιπλέοντα κρατήματα χτυπημάτων και εμποδίζουν την παραμόρφωση του οδηγού-κοχλία και την απομάκρυνση του αρχικού κοχλία. Auto Door Αυτόματη Πόρτα Η επιλογή αυτόματης πόρτας ανοίγει αυτόματα τις πόρτες μέσω προγράμματος. Αυτό μειώνει την κούραση του χειριστή, ή επιτρέπει τη λειτουργία χωρίς επίβλεψη όταν γίνεται χρήση ρομποτικού φορτωτή-robotic loader. Hard Disk Drive, USB and Ethernet Σκληρός Δίσκος, USB και πρωτόκολλο δικτύου Ethernet Αποθηκεύουν και μεταφέρουν δεδομένα μεταξύ του μηχανήματος σας Haas και ενός δικτύου. Τα αρχεία του προγράμματος μεταφέρονται εύκολα προς και από τη μνήμη και επιτρέπουν τη μεταφορά DNC μεγάλων αρχείων με ταχύτητα 800 χαρακτήρων το δευτερόλεπτο. Auto Air Gun Αυτόματο πιστόλι αέρος. Παρέχει ένα σταθερό φύσημα αέρος στο αποκομμένο εργαλείο για να καθαρίσει τα ρινίσματα αυτόματα και με ασφάλεια κατά τη διάρκεια του στεγνώματος του μηχανήματος, ή φυσά τα ρινίσματα από τα βαθιά θυλάκια και τους ρίχνει ψυκτικό. High Intensity Lighting Δυνατός Φωτισμός Τα φώτα Απογόνου-Halogen παρέχουν δυνατό φωτισμό της περιοχής εργασίας για την επιθεώρηση του κομματιού, τη ρύθμιση εργασίας και τις αλλαγές ιδανικό για εργασίες όπως διάπλαση/καλούπωμα-mold making. Τα φώτα ανάβουν και σβήνουν αυτόματα όταν οι πόρτες ανοίγουν και κλείνουν, και μπορούν να ενεργοποιηθούν χειροκίνητα με διακόπτη. Macros Δημιουργούν υπορουτίνες για κύκλους επεξεργασίας, ρουτίνες εξέτασης, εντολές χειριστή, μαθηματικές εξισώσεις ή συναρτήσεις, και επεξεργασία συγγενών τμημάτων με μεταβλητές. Rotation and Scaling -Περιστροφή και κλιμάκωση Χρησιμοποιήστε την περιστροφή σε σύνδεση με την εξέταση της έναρξης της εργασίας για να επιταχύνετε την οργάνωση της επιμέρους εργασίας, ή να περιστρέψετε ένα υπόδειγμα σε άλλη θέση ή γύρω απο την περιφέρεια κ.λπ. Χρησιμοποιήστε την κλιμάκωση για να μειώσετε ή να αυξήσετε μια τροχιά εργαλείου ή υποδείγματος. & Δήμου Ζαπάντη Εισαγωγή 25

33 Part probing Επιμέρους εξέταση Renishaw Αυτό το εργαλείο εξετάζει την περίπτωση ενσωμάτωσης μιας εύκολης στη χρήση εξέτασης του εργαλείου Renishaw με τα macros. Αυτό το προαιρετικό πακέτο επιτρέπει σε όλες τις φρέζες της Haas να καθορίζουν αυτόματα ενάρξεις εργαλείων και όταν συνδυάζεται με το πρόγραμμα των macros, επιτρέπει στους χρήστες να ενημερώνουν αυτόματα τις ενάρξεις εργαλείων (μήκος και διάμετρο) και να ελέγχουν για σπασμένα εργαλεία κατά τη διάρκεια της διαδικασίας. Marposs Το Marposs ML75 λέιζερ ανέπαφο σύστημα ελέγχου εργαλείου και το υψηλής ακρίβειας Τ25, επικοινωνούν, ρυθμίζουν την εργασία και εξετάζουν την επιθεώρηση για τις φρέζες κωνικότητας 40. Το ML75 μετράει εργαλεία μέχρι 6.88 (175mm) διάμετρο. Ο πελάτης πρέπει να παρέχει δικιά του βάση εργαλείων που να παίρνει ράβδο ½ cal. M-Function Relays Ηλεκτρονόμοι Λειτουργίας Προσθέτει ηλεκτρονόμους για να αυξήσει την παραγωγικότητα. Αυτές οι επιπρόσθετες παροχές του κώδικα M μπορούν να χρησιμοποιηθούν για να ενεργοποιήσουν ακροφύσια, βοηθητικές αντλίες, φορτωτές κομματιών κ.λπ. Remote jog Handle Τηλεκατευθυνόμενος Χειρισμός Κίνησης Ο πολύπλευρος Τηλεκατευθυνόμενος Χειρισμός Κίνησης της Haas μπορεί να χρησιμοποιηθεί για τη μετακίνηση όλων των αξόνων, καθώς και για την επεξεργασία προγραμμάτων, τη ρύθμιση της ταχύτητας της ατράκτου και των διαδικασιών και πολλά άλλα. Programmable Coolant Spigot Προγραμματισμένη ψυκτική κάνουλα Η προαιρετική προγραμματισμένη ψυκτική κάνουλα επιτρέπει στον χρήστη να κατευθύνει την ψυκτική ροή στην βέλτιστη θέση ώστε να απορρεύσει ρινίσματα από την αποκομμένη περιοχή. Η κατεύθυνση της ψυκτικής κάνουλας μπορεί να αλλάξει από το πρόγραμμα CNC. Automatic Chip Auger Αυτόματο τρυπάνι ρινίσματος Το αυτόματο τρυπάνι ρινίσματος βοηθά τον χρήστη στην αφαίρεση ρινισμάτων για δουλειές με βαριά μετααφαιρούμενα υλικά. Through the Spindle Coolant(TSC) Μέσω της ψυκτικότητας της ατράκτου Η επιλογή της Haas Through the Spindle Coolant(TSC) χρησιμοποιεί μια βοηθητική ψυκτική αντλία για να προσφέρει υψηλής πίεσης ψυκτικότητα στο αποκομμένο εργαλείο. Extra Rapid Traverse έξτρα απότομη διατομή Με την επιλογή ΧRT, υψηλής πίσσας στρογγυλοί κοχλίες συνδυασμένοι με ισχυρές μικρές βούρτσες σερβοκινητίρων παρέχουν γρηγορότερα απότομες και αποκομμένες τροφοδοσίες. Μειώνοντας τον μη αποκομμένο χρόνο κατά τη διάρκεια της λειτουργίας, ειδικά σε επαναλαμβανόμενα τμήματα και πολλαπλά εξαρτήματα, σημαίνει γρηγορότερη χρονική περίοδος και λιγότερο κόστος ανά τμήμα. Linear Scales γραμμικές κλιμακώσεις Όταν χρειάζεται απόλυτη ακρίβεια θέσης, η γραμμικές κλιμακώσεις είναι ο μόνος τρόπος να διασφαλίσει ακριβής θέση των αξόνων κάτω από τις κατάστασης αυξομείωσης που υπάρχουν σε κάποιες εργασίες μηχανημάτων. Η γραμμικές κλιμακώσεις διασφαλίζουν την ακρίβεια της θέσης των αξόνων Χ,Υ και Ζ αντισταθμίζοντας τις θερμικές διαφορές που υπάρχουν σε όλα τα μηχανήματα εργαλείων. Αυτές οι κλιμακώσεις μεταφέρουν την ακρίβεια της θέσης στα 2 εκατομμυριοστά για να εγγυηθούν το τύπο της ακρίβειας που απαιτείται από το mold making και τις μηχανικές εφαρμογές υψηλής ανεκτικότητας. Memory Lock Key Switch-Διακόπτης Κλειδώματος Μνήμης Κλειδώνει τη μνήμη για να αποφευχθεί τυχαία ή ακατάλληλη επεξεργασία προγράμματος από αναρμόδιο προσωπικό. Χρησιμοποιείται επίσης για να κλειδώσει ρυθμίσεις, παραμέτρους και μάκρο-μεταβλητές. Spindle Orientation- Προσανατολισμός Ατράκτου Επιτρέπει την τοποθέτηση της ατράκτου σε μια συγκεκριμένη, προγραμματισμένη γωνία, με τη χρήση του στάνταρ κινητήρα ατράκτου και του κωδικοποιητή ατράκτου για ανατροφοδότηση. Αυτή η επιλογή παρέχει ακριβή τοποθέτηση (0.1 μοίρας). Second Home Button Δεύτερο πλήκτρο επαναφοράς Αυτή η επιλογή επιτρέπει στο χειριστή να στείλει γρήγορα τους άξονες, σε μια δεύτερη, από τον χρήστη καθορισμένη, θέση επαναφοράς σε αντίθεση με την καθιερωμένη θέση επαναφοράς του μηχανήματος. Programmable Coolant Προγραμματισμένη Ψυκτικότητα Η P-Cool είναι ένας προγραμματισμένος εγχυτήρας πολυ-θέσεων ο οποίος κατευθύνει το ψυκτικό με ακρίβεια στο τμήμα. Η θέση του εγχυτήρα ελέγχεται από το πρόγραμμα, κερδίζοντας χρόνο ο χειριστής από την απομάκρυνση σταθερών ρυθμίσεων. 26 Εισαγωγή & Δήμου Ζαπάντη

34 Remote Jog Handle - Τηλεχειρισμός Μετακίνησης- Το πολυμήχανο Remote Jog Handle της Haas μπορεί να χρησιμοποιηθεί για την μετακίνηση όλων των αξόνων, καθώς και μονταρισμένα προγράμματα, υπερβολικές ταχύτητες της ατράκτου και τροφοδοσίες, τους μονούς κυλίνδρους μέσω προγραμμάτων κ.λπ. Enhanced Remote Jog Handle (RJH-E) Εξελιγμένος φορητός ελεγκτής μικροκινήσεων από απόσταση Ο εξελιγμένος φορητός ελεγκτής μικροκινήσεων από απόσταση χαρακτηρίζετε από μια διαυγή κρυστάλλινη οθόνη (LCD) και ελέγχει για την αύξηση λειτουργικότητας. Το RJH-E έχει διαμορφωθεί για να ελέγχει έναν αριθμό λειτουργιών και ρυθμίσεων μηχανημάτων, ενώ προβάλλονται στοιχεία πραγματικού χρόνου από τον έλεγχο μέσω της οθόνης LCD. Για περισσότερες πληροφορίες δείτε στην παράγραφο των ρυθμίσεων και λειτουργιών του μηχανήματος. LCD: Παρουσιάζει τα στοιχεία του μηχανήματος και το διασυνδετικό RJH-E. Function Keys (F1-F5) πλήκτρα F1 F5: Μεταβλητά πλήκτρα λειτουργίας. Κάθε πλήκτρο ανταποκρίνεται σε μια ταμπέλα στο κάτω μέρος της οθόνης LCD. Πατώντας ένα πλήκτρο θα εκτελεστεί ή θα παρουσιαστεί σε αλυσίδα το ανάλογο μενού. Οι αλυσιδωτές λειτουργίες αναβοσβήνουν όταν είναι ανοιχτές. Cycle Start Έναρξή κύκλου: Ξεκινάει την προγραμματισμένη κίνηση του άξονα. Feed Hold Σταμάτημα Διαδικασίας: Σταματάει την προγραμματισμένη κίνηση του άξονα. Arrow keys πλήκτρα με τα βελάκια: Χρησιμοποιούνται για τη πλοήγηση μεταξύ των περιοχών του μενού (πάνω/κάτω) και για την επιλογή των τιμών των παλμών του ελαφριού χτυπήματος (αριστερά/δεξιά). Shuttle Jog Παλινδρομική Μετακίνηση: Στρέφονται ως 45 μοίρες CW ή CCW από το κέντρο και επιστρέφουν στο κέντρο όταν απελευθερώνονται. Χρησιμοποιούνται στα μετακίνηση των αξόνων σε διάφορες ταχύτητες. Όσο περισσότερο η παλινδρομική μετακίνηση στρέφετε από την κεντρική του θέση, τόσο πιο γρήγορα μετακινείται ο άξονας. Pulse Wheel Παλμός τροχού: Μετακινεί έναν επιλεγμένο άξονα από το επιλεγμένο βαθμό αύξησης. Λειτουργεί όπως το Jog Handle στον έλεγχο. Axis Select - Επιλογή Άξονα: Χρησιμοποιείται για την επιλογή διαθέσιμου άξονα για την μετακίνηση. Αυτός ο επιλεγμένος άξονας παρουσιάζεται στο κάτω μέρος της οθόνης. Μετακινώντας την μονάδα από την κοιτίδα ανάψτε το και επιστρέψτε το χειριστήριο μετακίνησης από το κρεμαστήρα στο RJH-E. (Ο χειροκίνητος τροχός στον κρεμαστήρα είναι ανίσχυρος) Βάλτε το RJH-E πίσω στη κοιτίδα του και σβήστε το και γυρίστε το χειριστήριο της μετακίνησης στον κρεμαστήρα. Το παλμικό και το παλινδρομικό κουμπί χειρισμού λειτουργίας όπως τυλίγεται αλλάζει τη τιμή μιας καθορισμένης από το χρήστη περιοχής όπως είναι η ρύθμιση του εργαλείου, το μήκος, η αντοχή κλπ. Built-in Panic Function Ενσωματωμένη λειτουργία «Πανικού»: Πιέστε οποιοδήποτε πλήκτρο κατά τη διάρκεια της κίνησης του άξονα για να σταματήσετε έμμεσα την άτρακτο και όλες τις κινήσεις των αξόνων. Πατώντας Feed Hold (Σταμάτημα Διαδικασίας) όταν ή άτρακτο είναι σε κίνηση και το χειριστήριο στην κατάσταση Jog Handle (Χειρισμός Μετακίνησης) θα σταματήσει την άτρακτο. Το μήνυμα Button pressed while axis was moving-reselect axis (Πατήθηκε πλήκτρο κατα τη κίνηση του άξονα Ξανά επιλέξτε άξονα) εμφανίζεται στην οθόνη του RJH-E. Μετακινήστε την επιλογή κουμπί χειρισμού του άξονα σε έναν διαφορετικό άξονα για να σβήσει. Εάν η επιλογή κουμπί χειρισμού του άξονα μετακινηθεί όταν η παλινδρομική κίνηση επιστρέφει, το μήνυμα Axis selection changed while axis was moving- Reselect axis (Η επιλογή του άξονα άλλαξε κατά την κίνηση του άξονα Ξαναεπιλέξτε άξονα) εμφανίζεται στην οθόνη του RJH-E, και όλες οι κινήσεις των αξόνων σταματούν. Μετακινήστε την επιλογή κουμπιού χειρισμού του άξονα σε έναν διαφορετικό άξονα για να σβήσει το λάθος. & Δήμου Ζαπάντη Εισαγωγή 27

35 Εάν η το κουμπί χειρισμού της παλινδρομικής κίνησης επιστρέψει από την κεντρική του θέση όταν το RJH-E μετακινείται από την κοιτίδα του, ή όταν η κατάσταση του χειριστηρίου αλλάξει σε κατάσταση κίνησης ( για παράδειγμα, από MDI σε κατάσταση Handle Jog), το μήνυμα «Shuttle off center No Axis Selected (Τέλος κεντρικής παλινδρόμησης Ξαναεπιλέξτε άξονα) εμφανίζεται στην οθόνη του RJH-E και δε γίνεται καμία κίνηση άξονα. Μετακινήστε την επιλογή κουμπιού χειρισμού του άξονα για να σβήσει το λάθος. Εάν το κουμπί χειρισμού της παλμικής κίνησης περιστρέφεται όταν είναι σε χρήση το κουμπί χειρισμού της παλινδρομικής κίνησης, το μήνυμα Conflicting jog commands Reselect Axis (Διαταγές κίνησης σύγκρουσης Ξαναεπιλέξτε άξονα) εμφανίζεται στην οθόνη του RJH-E και όλες οι κινήσεις των αξόνων σταματούν. Μετακινήστε την επιλογή κουμπιού χειρισμού του άξονα σε έναν διαφορετικό άξονα για να σβήσει το λάθος. Σημείωση: Εάν κάποια από τα παραπάνω λάθη δεν σβηστούν όταν είναι μετακινείται το κουμπί χειρισμού επιλογής άξονα, μπορεί να δημιουργηθεί πρόβλημα με το κουμπί χειρισμού της παλινδρομικής κίνησης. Επικοινωνήστε με της υπηρεσίες επισκευής/αντικατάστασης της Haas. Εάν η επαφή με το RJH-E και το χειριστήριο σπάσει για οποιοδήποτε λόγω (κόψιμο καλωδίου ή αποσύνδεσης κλπ), όλες οι κινήσεις των αξόνων σταματούν. Όταν επανασυνδεθούν, το μήνυμα RJH/ Control Communication Fault Reselect Axis (Λάθος στην επαφή RJH / χειριστήριο - Ξαναεπιλέξτε άξονα) εμφανίζεται στην οθόνη του RJH-E. Μετακινήστε την επιλογή κουμπιού χειρισμού του άξονα για να σβήσει το λάθος. Εάν το λάθος δε σβηστεί, τοποθετήστε το RJH-E στην κοιτίδα του, περιμένετε να σβήσει, και τότε απομακρύνεται το από την κοιτίδα. Σημείωση: Αυτό το λάθος μπορεί επίσης να δείξει λάθος στο SKBIF, στο RJH_E ή στην ηλεκτρική συρμάτωση. Εάν το λάθος επιμένει μπορεί να είναι απαραίτητη περισσότερη διάγνωση και επισκευή. Οθόνες RJH-E Οι RJH-E χρησιμοποιούν τέσσερα διαφορετικά προγράμματα επίδειξης οθόνων για να ελέγχουν τις χειροκίνητες μετακινήσεις, τις εφαρμογές ρυθμίσεων του μήκους εργαλείου, τις εφαρμογές ισότιμων εργασιών και για να εμφανίζει το τρέχον πρόγραμμα. Οι τέσσερεις οθόνες διαφορετικών αλλά πλοηγούμενων και μεταβαλλόμενων επιλογών πληροφοριών ελέγχονται πάντα με τον ίδιο τρόπο, όπως σημειώνεται σε αυτή την εικόνα. Manual Jogging Χειροκίνητη μετακίνηση - Αυτή η οθόνη περιέχει μια μεγάλη επίδειξη από την τρέχουσα θέση του μηχανήματος. Η τρέχουσα επιλογή άξονα αναβοσβήνει και θα μετακινηθεί εάν τα κουμπιά χειρισμού παλμικής ή παλινδρομικής κίνησης μετακινηθούν. Επιλέξτε έναν άλλο άξονα χρησιμοποιώντας τα κουμπιά χειρισμού του αντίχειρα. Η τιμή της μετακίνησης από την παλμική κουμπί χειρισμού επιδεικνύεται στη δεύτερη γραμμή και μπορεί να ρυθμιστεί με τα πλήκτρα δεξί και αριστερό βελάκι. Πατήστε ΜΗΔΕΝ για να καθορίσετε μόνο τις συντεταγμένες του χειριστή. Επιλέξτε WORK, MACH ή TO GO για να αλλάξετε το συντονισμένο σύστημα. (αυτό που αναβοσβήνει) Η πέμπτη ταμπέλα προωθείται στην οθόνη των ρυθμίσεων εργαλείου. 28 Εισαγωγή & Δήμου Ζαπάντη

36 Tool Offsets - Ρυθμίσεις Εργαλείου- Αυτή η οθόνη χρησιμοποιείται για να εφαρμόζει και να ελέγχει τις ρυθμίσεις εργαλείου. Επιλέξτε περιοχές με τα πλήκτρα πάνω και κάτω βέλος και αλλάξτε τις τιμές χρησιμοποιόντας το παλμικό κουμπί χειρισμού. Το κουμπί χειρισμού του αντίχειρα χρησιμοποιείται ακόμα για την επιλογή αξόνων, αλλά η γραμμή αξόνων πρέπει να αναβοσβήνει για να μετακινήσει τους επιλεγμένους άξονες. Επιλέξτε SET για να εφαρμόσετε τη τρέχουσα θέση στον πίνακα ρυθμίσεων. Επιλέξτε NEXT, PRIOR ή Μ06 για να αλλάξετε εργαλεία. Επιλέξτε WORK για να περάσετε στην οθόνη ρυθμίσεων ΕΡΓΑΣΙΑΣ. Προσοχή: Μείνετε καθαροί από την άτρακτο όταν αλλάζετε εργαλεία. Work Offsets - Ρυθμίσεις Εργασίας- Επιλέξτε «κώδικα G» με τα πλήκτρα πάνω και κάτω βέλος και αλλάξτε τις τιμές με το κουμπί χειρισμού παλμικής μετακίνησης. Χειροκίνητα μετακινήστε τους επιλεγμένους άξονες με το παλμικό ή με το παλινδρομικό κουμπί χειρισμού όταν η περιοχή των κάτω αξόνων αναβοσβήσει. Πατήστε το αντίστοιχο πλήκτρο λειτουργίας κάτω από το SET για να εφαρμόσετε την τρέχουσα θέση του τρέχων άξονα στον πίνακα αρίθμησης εργασίας. Πατήστε το πλήκτρο κάτω από το JOG για να προχωρήσετε στην οθόνη μετακίνησης. Program Display ( Run Mode) - Επίδειξη προγράμματος (Τρέχουσα Κατάσταση) Αυτή ή κατάσταση δείχνει το τρέχων πρόγραμμα που εφαρμόζεται. Πατήστε τρέχουσα κατάσταση πατώντας ΜΕΜ ή MDI στο κρεμασμένο χειριστήριο. Οι ταμπέλες επιλογών στο κάτω μέρος της οθόνης παρέχουν χειριστήρια για άνοιγμα/κλείσιμο ψυκτικού, μονού μπλόκ, προαιρετικού σταματήματος και διαγραφή μπλόκ. Αλυσιδωτές προσταγές όπως COOL θα εμφανιστούν αναβοσβήνοντας μόλις ανάψει. Τα κουμπιά λειτουργίας CYCLE START και FEED HOLD λειτουργούν ακριβώς όπως τα κουμπιά στον κρεμαστήρα. Επιστρέφουμε στη μετακίνηση πατώντας το HAND JOG στο κρεμασμένο χειριστήριο ή τοποθετήστε πίσω στην κοιτίδα το RJH-E για να συνεχίσει να τρέχει το πρόγραμμα από τον κρεμαστήρα. & Δήμου Ζαπάντη Εισαγωγή 29

37 Υψηλής ταχύτητας κατεργασία Η υψηλής ταχύτητας κατεργασία δημιουργεί τη πιθανότητα για μια αύξηση στην αφαιρούμενη τιμή του υλικού, βελτίωση της τελικής επιφάνειας και μείωση των αποκομμένων δυνάμεων οι οποίες θα μειώσουν τα κόστη της λειτουργίας του μηχανήματος και θα παρατείνουν τη ζωή των εργαλείων. Η Λειτουργία Μηχανήματος με υψηλή ταχύτητα απαιτείται πιο συχνά για τη λειτουργία μηχανημάτων ομαλής εκσκαφής όπως είναι τυπικά το mold making. Αυτή η επιλογή της Λειτουργίας Μηχανήματος με υψηλή ταχύτητα της Haas αυξάνει το ποσό του προβλεπόμενου σε 80 μπλόκ και επιτρέπει πλήρη ταχύτητα (500 ίντσες το λεπτό) αναμιγνύοντας χτυπήματα τροφοδοσίας. Είναι απαραίτητο να κατανοηθεί ότι η λειτουργία μηχανήματος με υψηλή ταχύτητα δουλεύει καλύτερα με ομαλά αναμιγμένα χτυπήματα όπου η τιμή τροφοδοσίας μπορεί να μείνει υψηλή μέσω της ανάμειξης του ενός χτυπήματος με το επόμενο. Εάν υπάρχουν κοφτερές γωνίες, το χειριστήριο θα πρέπει πάντα να χαμηλώνει ή να γίνεται στρογγυλοποίηση των γωνιών. Η επίδραση που μπορεί να έχει αυτή η ανάμειξη χτυπημάτων στην τιμή τροφοδοσίας είναι πάντα να μειώνει τη κίνηση. Η προγραμματισμένη τιμή τροφοδοσίας(f) είναι κατά συνέπεια στο μέγιστο και το χειριστήριο μπορεί καμιά φορά να πάει πιο αργά κι αυτό προκειμένου να πετύχει την απαιτούμενη ακρίβεια. Το πολύ μικρό μήκος χτυπήματος μπορεί να είναι αποτέλεσμα σε πάρα πολλά σημεία στοιχείων. Ελέγξτε πως το σύστημα CAD/CAM δημιουργεί σημεία στοιχείων για να βεβαιωθείτε πως δεν ξεπερνά τα μπλόκς το δευτερόλεπτο. Λίγα σημεία στοιχείων μπορεί να έχουν ως αποτέλεσμα την κάθε «πλεύριση» ή ανάμειξη των γωνιών οι οποία είναι τόσο καλή που το χειριστήριο πρέπει να μειώσει τη τιμή τροφοδοσίας. Πλεύριση είναι όπου η επιθυμητή ομαλή τροχιά έγινε στην ουσία γρήγορα, επίπεδα, χτυπήματα που δεν είναι αρκετά κοντά στην επιθυμητή ομαλότητα της τροχιάς. High Speed Tooling Εργαλεία υψηλής ταχύτητας Η βάση εργαλείων πρέπει να είναι ΑΤ-3 ή καλύτερα με ένα νάιλον υποστηριζόμενο κοχλία. Η διατήρηση της ανεκτικότητας είναι το λιγότερο που συστήνεται στο σχεδιασμό ΑΤ-3 για μια πορεία υψηλής ταχύτητας. Ο νάιλον υποστηριζόμενος κοχλίας αυξάνει το σφίξιμο του δακτυλίου στο εργαλείο και δημιουργεί μια καλύτερη εγγύηση για τη μεταφορά του ψυκτικού. Χρησιμοποιήστε μονά τσοκ (σφικτήρες τόρνου) και δακτυλίους για καλύτερο σφίξιμο και συγκέντρωση. Αυτά τα συστήματα δακτυλίων τσόκ φτιαχνονται απο ενα μακρυ μονο τσόκ που βρίσκεται στη βάση. Η κάθε πλευρά του τσόκ πρέπει να είναι 9 μοίρες ή λιγότερο για καλυτέρα αποτελέσματα. Αποφύγετε διπλά συστήματα δακτυλίων τσόκ όταν επιβάλετε η μέγιστη ακαμψία και ανεκτικότητα. Συστήνεται η μικρότερη δέσμευση των 2/3 του πλήρους μήκους τη τρύπας στο διπλό διαχωρισμένο μονό δακτύλιο τσόκ. Επομένως για καλύτερα αποτελέσματα προτιμάται εάν είναι δυνατόν το ¾ της πλήρους δέσμευσης. Auxiliary Filter Βοηθητικό Φίλτρο Το 25-μίκρο #2 τύπου σακούλας σύστημα φίλτρου αποκρίνει τη μόλυνση και μικροσκοπικά μόρια από το ψυκτικό πριν μπορέσουν να επανακυκλοφορήσουν μέσω της αντλίας του ψυκτικού. Το φίλτρο είναι αυστηρά για μηχανήματα εξοπλισμένα με ψυκτικό μέσω ατράκτου όταν ρίχνεται σίδηρος στο μηχάνημα, αλουμίνιο και άλλα στιλβωτικά υλικά και δε θα πρέπει επίσης να χρησιμοποιηθεί σε μη-tsc μηχανήματα. 30 Εισαγωγή & Δήμου Ζαπάντη

38 ΠΡΟΓΡΑΜΜΑΤΙΣΜΟΣ ΕΝΑΡΞΗ ΛΕΙΤΟΥΡΓΙΑΣ ΤΟΥ ΜΗΧΑΝΗΜΑΤΟΣ Ανοίξτε το μηχάνημα πιέζοντας το πλήκτρο Power-On στο ειδικό χειριστήριο. Το μηχάνημα θα κάνει έναν αυτό-έλεγχο και θα εμφανίσει είτε την οθόνη μηνυμάτων, αν υπάρχει μήνυμα, ή την οθόνη ειδοποιήσεων. Σε κάθε περίπτωση, η φρέζα θα έχει μία τωρινή ειδοποίηση (102 Servos off). Πιέζοντας το πλήκτρο Επαναφορά- Reset δύο φορές θα καθαρίσει την οθόνη από τις ειδοποιήσεις. Αν μια ειδοποίηση δεν μπορεί να φύγει, το μηχάνημα χρειάζεται συντήρηση /έλεγχο. Σε αυτή την περίπτωση καλέστε το διανομέα σας. Όταν φύγουν όλες οι ειδοποιήσεις, το μηχάνημα χρειάζεται ένα σημείο αναφοράς από όπου θα ξεκινήσει όλες τις λειτουργίες. Αυτό το σημείο λέγεται Αρχικό- "Home". Για να βάλετε το μηχάνημα στο Αρχικό σημείο, πιέστε το πλήκτρο Επανεκκίνηση- Power-Up Restart. ΠΡΟΣΟΧΗ: Μόλις πατηθεί το πλήκτρο θα αρχίσει αυτόματη κίνηση. Μείνετε μακριά από το εσωτερικό του μηχανήματος και τον μετατροπέα εργαλείων. Σημειώστε πως πατώντας το κουμπί Power Up θα καθαρίσει αυτόματα την ειδοποίηση 102 εάν ήταν η τωρινή. Μόλις βρεθεί το αρχικό σημείο, η σελίδα Τρεχουσών Εντολών -Current Commands θα εμφανιστεί, και το μηχάνημα θα είναι έτοιμο να λειτουργήσει. ΕΙΣΑΓΩΓΗ ΠΡΟΓΡΑΜΜΑΤΙΣΜΟΥ Manual Data Input (MDI) - Χειροκίνητη Εισαγωγή Δεδομένων Η Χειροκίνητη Εισαγωγή Δεδομένων-Manual Data Input (MDI) είναι ένας τρόπος να δώσετε εντολή στο αυτόματο CNC να κινηθεί χωρίς τη χρήση επίσημου προγράμματος. Πιέστε το πλήκτρο MDI για να μπείτε σε αυτή τη λειτουργία. Ο κώδικας προγραμματισμού εισάγεται πληκτρολογώντας τις εντολές και πιέζοντας Enter στο τέλος κάθε γραμμής. Σημειώστε ότι ένα Τέλος Τμήματος-End of Block (EOB) θα εισαχθεί αυτόματα στο τέλος κάθε γραμμής. Για να επεξεργαστείτε το πρόγραμμα MDI, χρησιμοποιήστε τα πλήκτρα δεξιά του πλήκτρου Edit. Πατήστε με τον κέρσορα στο σημείο που αλλάζει, και τότε οι επεξεργασμένες λειτουργίες μπορούν να χρησιμοποιηθούν Για να εισάγετε μια επιπλέον εντολή στη γραμμή, εισάγετε την εντολή και πιέστε Enter. Για να αλλάξετε μία τιμή, χρησιμοποιήστε τα πλήκτρα με τα βελάκια ή το χειρισμό μετακίνησης για να φωτίσετε έντονα την εντολή, εισάγετε τη νέα εντολή και πιέζετε Αλλαγή- Alter Για να διαγράψετε μια εντολή, φωτίστε έντονα την εντολή και πιέστε Διαγραφή-Delete. Το πλήκτρο Αναίρεσης- Undo θα επιστρέψει τις αλλαγές (ως 9 φορές) που έγιναν στο πρόγραμμα MDI. Ένα πρόγραμμα MDI μπορεί να αποθηκευθεί στη μνήμη της ρύθμισης. Πατήστε τον κέρσορα στην αρχή του προγράμματος (ή πιέστε Αρχικό- Home), εισάγετε ένα όνομα προγράμματος (τα προγράμματα πρέπει να ονομάζονται με τη χρήση της μορφής Onnnn, δηλαδή το γράμμα "O" που ακολουθείται από το πολύ 5 νούμερα) και πιέστε Αλλαγή- Alter. Έτσι θα προστεθεί το πρόγραμμα στη λίστα των προγραμμάτων και θα καθαρίσει το MDI. Για να ξαναδείτε το πρόγραμμα, πιέστε Λίστα Προγραμμάτων- List Prog και επιλέξτε το. Τα δεδομένα στο MDI διατηρούνται αφού βγείτε από τη λειτουργία MDI και όταν το μηχάνημα είναι κλειστό. Για να καθαρίσετε τις τρέχουσες εντολές MDI πιέστε το πλήκτρο Διαγραφή Προγράμματος-Erase Prog. & Δήμου Ζαπάντη Λειτουργία 31

39 Numbered Programs-Αριθμημένα Προγράμματα Για να δημιουργήσετε ένα νέο πρόγραμμα, πιέστε Λίστα Προγραμμάτων-List Prog για να μπείτε στην οθόνη προγραμμάτων και τη λίστα της λειτουργίας προγραμμάτων. Εισάγετε ένα νούμερο προγράμματος (Onnnnn) και πιέστε το πλήκτρο Επιλογή Προγράμματος- Select Prog ή το Enter. Αν το πρόγραμμα υπάρχει θα επιλεγεί. Αν όχι, θα δημιουργηθεί. Πιέστε Επεξεργασία- Edit για να δείξει το νέο πρόγραμμα. Ένα νέο πρόγραμμα θα περιέχει μόνο το όνομα του προγράμματος και ένα Τέλος Τμήματος (;). Τα αριθμημένα προγράμματα διατηρούνται όταν το μηχάνημα είναι κλειστό Basic Editing of MDI and Numbered Programs- Βασική Επεξεργασία των Προγραμμάτων MDI και των Αριθμημένων Προγραμμάτων Η μόνη διαφορά μεταξύ ενός προγράμματος MDI και ενός αριθμημένου προγράμματος είναι ο κώδικας O. Για να επεξεργαστείτε ένα πρόγραμμα MDI, απλά πιέστε MDI. Για να επεξεργαστείτε ένα αριθμημένο πρόγραμμα, επιλέξτε το, και πιέστε Επεξεργασία- Edit. Πληκτρολογήστε τα δεδομένα και πιέστε enter. Τα δεδομένα υπόκεινται σε 3 κατηγορίες, διευθύνσεις, σχόλια, ή Τέλος Τμήματος. Για να προσθέσετε έναν κώδικα προγράμματος σε ένα ήδη υπάρχον πρόγραμμα, φωτίστε έντονα την περιοχή που θα εισαχθεί μπροστά ο νέος κώδικας, πληκτρολογήστε τα δεδομένα, και πιέστε Εισαγωγή- Insert. Πάνω από ένας κώδικες όπως such X, Y, και Z, μπορούν να εισαχθούν πριν το Insert. Στοιχείο διεύθυνσης είναι ένα γράμμα που ακολουθείται από μία αριθμητική τιμή. Παράδειγμα: G04 P1.0. Το G04 δίνει εντολή για μία διακοπή (παύση) και το P1.0 είναι το μήκος (1 δευτερόλεπτο) της διακοπής. Τα σχόλια μπορεί να είναι είτε αλφαβητικοί ή αριθμητικοί χαρακτήρες, αλλά πρέπει να εισάγονται με παρενθέσεις. Παράδειγμα: (1 δευτερόλεπτο διακοπής). Τα σχόλια μπορούν να έχουν το ανώτερο 80 χαρακτήρες. Ανάμεσα στις παρενθέσεις εισάγετε κείμενο με μικρά γράμματα (σχόλια). Για να πληκτρολογήσετε κείμενο με μικρά γράμματα, πιέστε πρώτα το Shift (ή κρατήστε το πατημένο) και μετά το γράμμα ή τα γράμματα. Το Τέλος Τμήματος εισάγεται πιέζοντας το πλήκτρο EOB και εμφανίζεται ως (;). Χρησιμοποιείται σαν επιστροφή σελίδας στο τέλος μιας παραγράφου. Στον προγραμματισμό CNC, ένα Τέλος Τμήματος εισάγεται στο τέλος μιας σειράς του κώδικα. Ένα παράδειγμα μιας γραμμής κώδικα με τη χρήση των 3 τύπων εντολών θα ήταν: G04 P1. (1 δευτερόλεπτο διακοπής). Δεν χρειάζεται να βάλετε σύμβολα ή κενά ανάμεσα στις εντολές. Συνήθως ένα κενό μπαίνει ανάμεσα στα στοιχεία προς διευκόλυνση της ανάγνωσης (Editing). Για να αλλάξετε τους χαρακτήρες, φωτίστε έντονα ένα τμήμα του προγράμματος χρησιμοποιώντας τα πλήκτρα με τα βελάκια ή το χειρισμό μετακίνησης, εισάγετε τον κώδικα προς αντικατάσταση, και πιέστε Αλλαγή-Alter. Για να απομακρύνετε τους χαρακτήρες, φωτίστε έντονα τους χαρακτήρες και πιέστε Διαγραφή- Delete. Για να διαγράψετε τους χαρακτήρες, φωτίστε έντονα την εντολή και πιέστε Διαγραφή- Delete. Χρησιμοποιήστε το πλήκτρο Αναίρεσης Undo για να ανατρέψετε τις αλλαγές. Το πλήκτρο Αναίρεσης Undo θα δουλέψει για τις τελευταίες εννέα αλλαγές. Δεν υπάρχει εντολή αποθήκευσης. Το πρόγραμμα αποθηκεύεται καθώς εισάγεται κάθε γραμμή. Converting an MDI program to a numbered program- Μετατρέποντας ένα πρόγραμμα MDI σε ένα αριθμημένο πρόγραμμα Ένα πρόγραμμα MDI μπορεί να μετατραπεί σε ένα αριθμημένο πρόγραμμα. Πατήστε τον κέρσορα στην αρχή του προγράμματος (ή πιέστε Αρχικό- Home), εισάγετε ένα όνομα προγράμματος (τα προγράμματα πρέπει να ονομάζονται με τη χρήση της μορφής Onnnnn, δηλαδή το γράμμα "O" που ακολουθείται από το πολύ 5 νούμερα) και πιέστε Αλλαγή- Alter. Έτσι θα προστεθεί το πρόγραμμα στη λίστα προγραμμάτων και θα καθαρίσει το MDI. Για να ξαναδείτε το πρόγραμμα, πιέστε Λίστα Προγραμμάτων - List Prog και επιλέξτε το. & Δήμου Ζαπάντη Λειτουργία 32

40 Searching the program- Ψάχνοντας το πρόγραμμα Όταν βρίσκεστε στη λειτουργία MDI, Edit ή Mem τα πλήκτρα του κέρσορα up και down μπορούν να χρησιμοποιηθούν για να ψέξετε το πρόγραμμα για συγκεκριμένους κώδικες ή κείμενο. Για να ψάξετε για συγκεκριμένο χαρακτήρα(ες), εισάγετε τον χαρακτήρα(ες) στη γραμμή εισαγωγής δεδομένων (π.χ. G40) και πιέστε τα πλήκτρα του κέρσορα up και down. Το πλήκτρο up θα ψάξει για το στοιχείο ανάποδα (προς την αρχή του προγράμματος) και το πλήκτρο down θα ψάξει προς τα εμπρός (προς το τέλος του προγράμματος). Deleting Programs- Διαγράφοντας Προγράμματα Για να διαγράψετε ένα πρόγραμμα, πιέστε Λίστα Προγραμμάτων - List Prog. Χρησιμοποιήστε τα πλήκτρα του κέρσορα up και down για να φωτίσετε έντονα το νούμερο του προγράμματος (ή πληκτρολογήστε το νούμερο του προγράμματος) και πιέστε το πλήκτρο Διαγραφή Προγράμματος-Erase Prog. Φωτίζοντας έντονα το ALL στο τέλος της λίστας και πιέζοντας το πλήκτρο Διαγραφή Προγράμματος- Erase Prog θα διαγράψει όλα τα προγράμματα στη λίστα. Υπάρχουν κάποια σημαντικά προγράμματα που θα λάβετε με το μηχάνημα σας. Αυτά είναι O02020 (ζέσταμα ατράκτου) και O09997, O09999 (Οπτικό Γρήγορος Κώδικας-Visual Quick Code). Θα θέλετε να αποθηκεύσετε αυτά τα προγράμματα σε δισκέτα ή στον υπολογιστή σας πριν σβήσετε όλα τα προγράμματα. Σημειώστε ότι το πλήκτρο Αναίρεσης- Undo δεν θα επαναφέρει τα προγράμματα που έχουν διαγραφεί. Renaming Programs- Παραμένοντα Προγράμματα Το νούμερο του προγράμματος μπορεί να αλλάξει εισάγωγοντας ενα νέο νούμερο, στη κατάσταση Edit και πατώντας το κουμπί Alter. Μια άλλη μέθοδος αλλαγής του ονόματος του προγράμματος είναι να εισάγετε τη λίστα των προγραμμάτων (πατήστε List Prog) πηγαίνετε το κέρσορα στο πρόγραμμα, γράψτε το γράμμα «Ο» ακολουθούμενο από πέντε ψηφιά αριθμών, όπως Ο12345 και πατήστε το κουμπί Alter. Maximum Program Numbers- Μέγιστος Αριθμός Προγραμμάτων Αν ο μέγιστος αριθμός προγραμμάτων (500) είναι στη μνήμη της ρύθμισης, το μήνυμα Πλήρες Αρχείο "Dir Full" θα εμφανιστεί και το πρόγραμμα δεν θα μπορεί να δημιουργηθεί. Program Selection- Επιλογή Προγράμματος Εισάγετε το αρχείο των προγραμμάτων πιέζοντας Λίστα Προγραμμάτων - "List Prog". Θα εμφανίσει τα αποθηκευμένα προγράμματα. Βρείτε το πρόγραμμα που θέλετε και πιέστε Επιλογή Προγράμματος - "Select Prog" για να επιλέξετε το πρόγραμμα. Εισάγοντας το όνομα του προγράμματος και πατώντας το Επιλογή Προγράμματος -"Select Prog" θα επιλέξει επίσης το πρόγραμμα. Όταν πατηθεί η Επιλογή Προγράμματος -"Select Prog", ένας αστερίσκος ("*") εμφανίζεται δίπλα στο όνομα του προγράμματος. Αυτό είναι το πρόγραμμα που θα τρέξει όταν η λειτουργία γυρίσει στο Mem και το πλήκτρο Έναρξη Κύκλου- Cycle Start πατηθεί. Είναι επίσης αυτό που θα δείτε στην οθόνη Edit. Όταν είστε στη λειτουργία Mem, ένα άλλο πρόγραμμα μπορεί γρήγορα να επιλεχθεί και να εμφανιστεί εισάγοντας το νούμερο του προγράμματος (Onnnnn) και πιέζοντας τα βελάκια Up/Down, ή το F4. Το πρόγραμμα θα παραμείνει επιλεγμένο όταν κλείσει το μηχάνημα. Loading Programs to the CNC Control- Φορτώνοντας Προγράμματα στη Ρύθμιση CNC Τα αριθμημένα προγράμματα μπορούν να αντιγραφούν από τη ρύθμιση CNC σε έναν προσωπικό υπολογιστή και αντίστροφα. Είναι καλύτερο να αποθηκεύονται σε αρχεία με κατάληξη ".txt". Έτσι, θα αναγνωρίζονται από οποιονδήποτε Η/Υ σαν απλό αρχείο κειμένου. Τα προγράμματα μπορούν να μεταφερθούν με πολλούς τρόπους όπως USB, RS-232 και δισκέτα. Οι ρυθμίσεις και οι μάκρο-μεταβλητές μπορούν να μεταφερθούν από το CNC και τον Η/Υ με τον ίδιο τρόπο. Παραποιημένα δεδομένα, αν ληφθούν από το CNC, μετατρέπονται σε σχόλιο, αποθηκεύονται στο πρόγραμμα, και δημιουργούν μια ειδοποίηση. Εντούτοις, τα δεδομένα θα συνεχίσουν να φορτώνονται στη ρύθμιση. USB Η συσκευή μνήμης USB μπαίνει στη θύρα και το αρχείο εμφανίζεται στο μενού προγραμμάτων της ρύθμισης. Η ρύθμιση Haas ενσωματώνει ένα διαχειριστή συσκευών που εμφανίζει τις συσκευές μνήμης που είναι διαθέσιμες στο μηχάνημα. Μπείτε στο Διαχειριστή Συσκευών-Device Manager, πιέζοντας Λίστα Προγραμμάτων -"List Prog". Η οθόνη έχει 2 παράθυρα. Το παράθυρο Συσκευών- Device, στα αριστερά, και το παράθυρο Αρχείο- Directory, στα δεξιά. Τα αριστερά και δεξιά βελάκια αλλάζουν ανάμεσα στα παράθυρα Device και Directory. Τα βελάκια Up και Down περιηγούνται στις επιλογές του ενεργού παραθύρου. Πιέζοντας "Enter" επιλέγει το έντονα φωτισμένο πρόγραμμα. Δεν χρειάζεται να πατήσετε "Enter" στην κολώνα Συσκευής- Device. & Δήμου Ζαπάντη Λειτουργία 33

41 Το παρακάτω παράδειγμα δείχνει το αρχείο για τη συσκευή USB. Το επιλεγμένο στη μνήμη πρόγραμμα εμφανίζεται με ένα "*". Το επιλεγμένο αρχείο εμφανίζεται επίσης στο πεδίο Πηγή -"Source". Σημείωση: Πριν βγάλετε τη συσκευή USB, πηγαίνετε στην οθόνη LIST/PROG και πιέστε το πλήκτρο Αφετηρία- Origin. Περιμένετε να εμφανιστεί το μήνυμα μετακίνησης, και προσεκτικά βγάλτε τη συσκευή. Αποτυχία κατάλληλης απομάκρυνσης της συσκευής USB μπορεί να προκαλέσει απώλεια των αρχείων που αντιγράφηκαν στη συσκευή USB. Navigating Directories- Πλοήγηση στους Καταλόγους Για να μπείτε σε ένα υπό-κατάλογο, πλοηγηθείτε στους υπό-καταλόγους και πατήστε "Enter". Για να βγείτε από ένα υπό-κατάλογο, πηγαίνετε στη κορυφή του υπό- καταλόγου. Χρησιμοποιείστε το βελάκι up για να περιηγηθείτε ή πιέστε Αρχικό - "Home" για να πάτε στην αρχή του καταλόγου. Στην κορυφή θα υπάρχει το, "..<DIR>", φωτίστε έντονα αυτή τη γραμμή και πιέστε "Enter". Σημείωση: Η κορυφή του καταλόγου της συσκευής εμφανίζεται με ".\". Create Directories- Δημιουργία Καταλόγων Δημιουργήστε ένα νέο φάκελο, εισάγοντας ένα όνομα και πιέζοντας "Insert". Για να δημιουργήσετε ένα νέο Υπο- Κατάλογο, πηγαίνετε στο αρχείο όπου θα τοποθετηθεί ένας νέος υπο- κατάλογο, εισάγετε ένα όνομα και πιέστε "Insert". Οι υπο- κατάλογοι εμφανίζονται με το όνομα τους ακολουθούμενα από το <DIR>". Copying Files- Αντιγράφοντας Αρχεία Επιλέξτε ένα αρχείο και πιέστε "Enter" για να το αντιγράψετε. Σημειώστε ότι η Πηγή - "Source", στο κάτω μέρος της οθόνης ακολουθείται τώρα από την επιλεγμένη συσκευή και το όνομα του αρχείου. Η διαδρομή ή ο υπο- κατάλογος δεν εμφανίζονται εξαιτίας του μήκους του ονόματος του αρχείου. Χρησιμοποιείστε τα πλήκτρα μα τα βελάκια για να περιηγηθείτε στον κατάλογο προορισμού και πιέστε το F2 για να αντιγράψετε το αρχείο. Σημειώστε ότι τα αρχεία που αντιγράφονται από τη μνήμη της ρύθμισης σε μια συσκευή θα έχουν την επέκταση ".NC" στο τέλος του ονόματος του αρχείου. Εντούτοις το όνομα μπορεί να αλλάξει εισάγοντας ένα νέο όνομα, στο αρχείο προορισμού, και πιέζοντας F2. Duplicating a File- Αναπαράγοντας ένα Αρχείο Ένα υπάρχον αρχείο μπορεί να αναπαραχθεί με τη χρήση του διαχειριστή συσκευών. Ρυθμίστε τις συσκευές Πηγής και Προορισμού σαν την ίδια συσκευή, πληκτρολογήστε ένα νέο όνομα αρχείου και πιέστε F2. & Δήμου Ζαπάντη Λειτουργία 34

42 File Naming Convention- Συνθήκη Ονομασίας Αρχείων Τα ονόματα των αρχείων πρέπει να τηρούνται σε μια τυπική μορφή οκτώ-τελεία-τρία/ eight-dot-three. Παράδειγμα: program1.txt. Εντούτοις, κάποια προγράμματα CAD/ CAM χρησιμοποιούν ".NC" ως τύπο αναγνώρισης αρχείου, το οποίο είναι αποδεκτό. Τα αρχεία που σχηματίζονται στη ρύθμιση θα ονομαστούν με το γράμμα "O" που ακολουθείται από 5 ψηφία. Παράδειγμα O12345.NC. Renaming- Μετονομασία Για να αλλάξετε το όνομα ενός αρχείου, φωτίστε έντονα το αρχείο και πιέστε "Enter". Εισάγετε ένα νέο όνομα και πιέστε Αλλαγή - "Alter". Deleting-Διαγραφή Για να διαγράψετε ένα αρχείο από τη συσκευή, φωτίστε έντονα το αρχείο και πιέστε Διαγραφή Προγράμματος -"Erase Prog". On-Screen Help- Βοήθεια επί της Οθόνης H Βοήθεια επί της Οθόνης είναι διαθέσιμη επιλέγοντας το παράθυρο Συσκευής- Device (αριστερό βελάκι) και πιέζοντας Τέλος - "End". Για να βγείτε από την οθόνη Βοήθειας, πιέστε το πλήκτρο Αρχικό - "Home" για να επιστρέψετε στο διαχειριστή συσκευής. RS-232 Το RS-232 είναι ένας τρόπος σύνδεσης της ρύθμισης του Haas CNC σε έναν άλλο υπολογιστή. Αυτό επιτρέπει στον προγραμματιστή να ανεβάζει και να κατεβάζει προγράμματα, ρυθμίσεις και ρυθμίσεις εργαλείων από έναν υπολογιστή. Τα προγράμματα στέλνονται ή λαμβάνονται από τη θύρα RS-232 (Σειριακή Θύρα 1) που βρίσκεται στο πλάι του κουτιού ρύθμισης (όχι στο ειδικό χειριστήριο). Ένα καλώδιο (δεν περιλαμβάνεται) είναι αναγκαίο για να συνδεθεί η ρύθμιση CNC με τον υπολογιστή. Υπάρχουν 2 τρόποι σύνδεσης RS-232: ο κονέκτορας 25-pin και ο κονέκτορας 9-pin. Ο κονέκτορας 9-pin είναι πιο διαδεδομένος στους υπολογιστές. Pin 14 -Pin 1 ΕΙΔΟΠΟΙΗΣΗ! Μία από τις μεγαλύτερες αιτίες ηλεκτρονικών βλαβών είναι η έλλειψη καλής γείωσης και στο μύλο CNC και στον υπολογιστή. Η έλλειψη γείωσης θα βλάψει το CNC, ή τον υπολογιστή, ή και τα δύο. Cable Length- Μήκος Καλωδίου Παρακάτω καταγράφεται η ταχύτητα επικοινωνίας και το αντίστοιχο μέγιστο μήκος καλωδίου. 9,600 ταχύτητα επικοινωνίας: 100 feet(30m) RS ,400 ταχύτητα επικοινωνίας: 25 feet (8 m) RS ,200 ταχύτητα επικοινωνίας: 6 feet (2 m) RS-232 Οι ρυθμίσεις ανάμεσα στη ρύθμιση CNC και τον υπολογιστή πρέπει να ταιριάζουν. Για να αλλάξετε τις ρυθμίσεις στη ρύθμιση CNC, μπείτε στη σελίδα Ρυθμίσεων (πιέστε Setng/Graph) και κατεβείτε στις ρυθμίσεις RS-232 (ή πιέστε "11" και πιέστε τα βελάκια up ή down). Χρησιμοποιείστε τα βελάκια up/down για να φωτίσετε έντονα τις ρυθμίσεις και τα βελάκια left και right για να αλλάξετε τις τιμές. Πιέστε Enter όταν φωτιστεί έντονα η κατάλληλη επιλογή. & Δήμου Ζαπάντη Λειτουργία 35

43 Οι ρυθμίσεις (και οι προκαθορισμένες ρυθμίσεις) που ελέγχουν τη θύρα RS-232 είναι: 11 Ταχύτητα Επικοινωνίας (9600) 24 Οδηγός προς Διάτρηση (Κανένα) 12 Ισοτιμία (Άρτια) 25 Σχέδιο Τέλος Τμήματος (CR LF) 12 Ψηφία Τερματισμού (1) 37 Ψηφία Αριθμητικών Δεδομένων (7) 13 Συγχρονισμός Xon/Xoff Υπάρχουν πολλά διαφορετικά προγράμματα που μπορούν να συνδεθούν με τη ρύθμιση Haas. Παράδειγμα είναι το πρόγραμμα Hyper Terminal που είναι εγκατεστημένο στις περισσότερες εφαρμογές των Microsoft Windows. Για να αλλάξετε τις ρυθμίσεις σε αυτό το πρόγραμμα πηγαίνετε στο μενού Αρχείο - "File" πάνω αριστερά. Επιλέξτε Ιδιότητες - "Properties" και πιέστε το πλήκτρο Διαμόρφωση - "Configure". Αυτό θα ανοίξει τη θύρα των ρυθμίσεων. Αλλάξτε τις ώστε να ταιριάζουν με αυτές της ρύθμισης CNC. Για να λάβετε ένα πρόγραμμα από τον υπολογιστή, πιέστε το πλήκτρο Λίστα Προγραμμάτων -List Prog. Μετακινήστε τον κέρσορα στη λέξη Όλα- All, και πιέστε το πλήκτρο Λήψη RS-232 -Recv RS-232 και η ρύθμιση θα λάβει όλα τα κύρια προγράμματα και τα υπο-προγράμματα μέχρι να λάβει ένα "%" υποδεικνύοντας το τέλος της εισαγωγής στοιχείων. Όλα τα προγράμματα που στάλθηκαν στη ρύθμιση από τον υπολογιστή πρέπει να αρχίζουν με μία γραμμή που περιέχει ένα "%" και να τελειώνουν με μία γραμμή που περιέχει ένα "%". Σημειώστε ότι όταν χρησιμοποιείτε το Όλα - "All", τα προγράμματα σας πρέπει να έχουν ένα σχηματισμένο αριθμό προγράμματος Haas (Onnnnn). Αν δεν έχετε αριθμό προγράμματος, πληκτρολογήστε έναν αριθμό προγράμματος πριν πιέσετε το πλήκτρο Λήψη RS-232 -Recv RS-232 και το πρόγραμμα θα αποθηκευτεί με αυτόν τον αριθμό. Μπορείτε επίσης να επιλέξετε ένα υπάρχον πρόγραμμα για εισαγωγή και θα γίνει αντικατάσταση. Για να στείλετε ένα πρόγραμμα στον υπολογιστή, χρησιμοποιήστε τον κέρσορα για να επιλέξετε το πρόγραμμα και πιέστε το πλήκτρο Αποστολή RS-232- Send RS-232. Μπορείτε να επιλέξετε το Ολα - "All" για να στείλετε όλα τα προγράμματα στη μνήμη της ρύθμισης. Μια ρύθμιση (Ρύθμιση 41) μπορεί να ανοίξει για να προσθέσει διαστήματα στην εξαγωγή στοιχείων του RS-232 και να βελτιώσουν την ικανότητα ανάγνωσης των προγραμμάτων σας. Οι σελίδες παραμέτρων, ρυθμίσεων και μάκρο-μεταβλητών μπορούν να σταλούν ξεχωριστά μέσω του RS-232 επιλέγοντας τη λειτουργία "List Prog", επιλέγοντας την οθόνη που θέλετε, και πιέζοντας το πλήκτρο Αποστολή- Send. Μπορούν να ληφθούν πιέζοντας το πλήκτρο Λήψη- Recv και επιλέγοντας το αρχείο που πρέπει να ληφθεί στον υπολογιστή. Μπορείτε να δείτε το αρχείο στον υπολογιστή προσθέτοντας ".txt" στο όνομα του αρχείου από τη ρύθμιση CNC. Έπειτα ανοίξτε το αρχείο στον υπολογιστή χρησιμοποιώντας ένα πρόγραμμα όπως το Windows Notepad. Αν ληφθεί ένα μήνυμα που έχει ματαιωθεί, ελέγξτε τις ρυθμίσεις ανάμεσα στο μύλο και τον υπολογιστή και το καλώδιο. Optional Floppy Drive- Προαιρετικός Οδηγός Δισκέτας Όλα τα αρχεία πρέπει να είναι σε δισκέτες 1.44M φορμαρισμένες σε MS-DOS και πρέπει να βρίσκονται στον βασικό κατάλογο. Αυτό σημαίνει ότι το αρχείο που θέλετε δεν μπορεί να βρίσκεται σε ένα φάκελο στον δίσκο. Όλα τα προγράμματα πρέπει να αρχίζουν με μια γραμμή που ξεκινάει μία κατάληξη με ένα "%". Σημειώστε ότι τα αρχεία που αποθηκεύονται από τη ρύθμιση θα έχουν αυτές τις γραμμές. Για να φορτώσετε ένα πρόγραμμα από τη δισκέτα, πιέστε το πλήκτρο Λίστα Προγραμμάτων List Prog, εισάγετε το όνομα του αρχείου της δισκέτας και πιέστε F3. Η ρύθμιση θα λάβει όλα τα κύρια προγράμματα και τα υπο-προγράμματα. Παρακαλώ σημειώστε ότι όταν χρησιμοποιείτε την εντολή Όλα -"All" για να λάβετε κάθε πρόγραμμα του δίσκου, όλα τα προγράμματα πρέπει να έχουν τη συνθήκη ονομασίας αρχείων Haas (Onnnnn). Για να αποθηκεύσετε ένα πρόγραμμα σε δισκέτα, πιέστε το πλήκτρο Πρόγραμμα- Prgrm και μετά το πλήκτρο Λίστα Προγραμμάτων -List Prog. Εισάγετε ένα όνομα αρχείου και πιέστε F2. Μπορείτε να επιλέξετε το Όλα - "All" για να στείλετε όλα τα προγράμματα στη μνήμη της ρύθμισης. Σημειώστε ότι η Ρύθμιση 23 (Επεξεργασία Κλειδώματος Προγράμματος-Program Edit Lock) πρέπει να είναι κλειστή. Για να σβήσετε ένα αρχείο από τη δισκέτα, πιέστε το πλήκτρο Λίστα Προγραμμάτων- List Prog, πληκτρολογήστε "Del <όνομα αρχείου>" όπου "< όνομα αρχείου >" είναι το όνομα του αρχείου στη δισκέτα. Μη χρησιμοποιήσετε τον αριθμό του προγράμματος, εκτός κι αν είναι και το όνομα του αρχείου. Πιέστε Write/Enter. Οι Παράμετροι, οι Ρυθμίσεις και οι Μάκρο-μεταβλητές στέλνονται στη δισκέτα πιέζοντας Λίστα Προγραμμάτων- List Prog, επιλέγοντας την οθόνη που θέλετε (Param, Setng, Ofset, ή Macro Variables σελίδα του Crnt Cmds), εισάγοντας το όνομα του αρχείου και πιέζοντας F2. Μπορούν να ληφθούν πιέζοντας το F3. ΣΗΜΕΙΩΣΗ: Δεν συνιστάται οι παράμετροι να φορτώνονται στο μηχάνημα. Αν χρειαστεί να φορτωθούν καλέστε το τμήμα συντήρησης της Haas. & Δήμου Ζαπάντη Λειτουργία 36

44 Disk Directory- Δίσκος Καταλόγου Για να έχετε ένα πρόγραμμα λίστας καταλόγου, επιλέξτε τη λειτουργία Prgm/List Prog, και πιέστε F4. Αυτό θα δημιουργήσει ένα δίσκο λίστας καταλόγου που θα αποθηκευθεί στο πρόγραμμα (το προκαθορισμένο πρόγραμμα είναι O08999). Πιέστε Επεξεργασία- Edit για να δείτε τα περιεχόμενα του δίσκου. File Delete- Διαγραφή Αρχείου Στη σελίδα Λίστα Προγραμμάτων-List Prog, πληκτρολογήστε "Del <όνομα αρχείου>" όπου "< όνομα αρχείου >" είναι το όνομα του αρχείου στη δισκέτα. Πιέστε Write. Το μήνυμα Διαγραφή από Δισκέτα - "Disk Delete" θα εμφανιστεί, και το αρχείο θα διαγραφεί από τη δισκέτα. Direct Numeric Control (DNC)- Άμεσος Αριθμητικός Έλεγχος Ο Άμεσος Αριθμητικός Έλεγχος - Direct Numeric Control (DNC) είναι μια άλλη μέθοδος για τη φόρτωση προγράμματος στη ρύθμιση. Ο Άμεσος Αριθμητικός Έλεγχος -Direct Numeric Control (DNC) είναι η ικανότητα να τρέχει ένα πρόγραμμα όπως λαμβάνεται από τη θύρα RS-232. Διαφέρει από ένα πρόγραμμα που φορτώνεται από τη θύρα RS-232 στο ότι δεν υπάρχει όριο μεγέθους του προγράμματος CNC. Το πρόγραμμα τρέχει από τη ρύθμιση όπως έχει σταλεί στη ρύθμιση. Το πρόγραμμα δεν αποθηκεύεται στη ρύθμιση. Το DNC ενεργοποιείται χρησιμοποιώντας την Παράμετρο 57 χαρακτήρας 18 και τη Ρύθμιση 55. Γυρίστε το χαρακτήρα παραμέτρου στο (1) και αλλάξτε τη Ρύθμιση 55 στο On. Συνιστάται το DNC να τρέχει με Xmodem ή την επιλεγμένη ισοτιμία γιατί ένα λάθος στη μετάδοση θα εντοπιστεί κα θα σταματήσει το πρόγραμμα DNC χωρίς να καταρρεύσει. Οι ρυθμίσεις ανάμεσα στη ρύθμιση CNC και τον άλλο υπολογιστή πρέπει να ταιριάζουν. Για να αλλάξετε τις ρυθμίσεις στο CNC, μπείτε στη σελίδα Ρυθμίσεων (πιέστε Setng/ Graph) και κατεβείτε στις ρυθμίσεις RS-232 (ή πατήστε 11 και πιέστε τα βελάκια up ή down). Χρησιμοποιείστε τα βελάκια up/down για να φωτίσετε έντονα τις μεταβλητές και τα αριστερά και δεξιά βελάκια για να αλλάξετε τις τιμές. Πιέστε Enter όταν φωτιστεί έντονα η κατάλληλη επιλογή. Οι ρυθμίσεις RS-232 που συνιστώνται για το DNC είναι: Ρυθμίσεις:11 Ταχύτητα Επικοινωνίας Επιλέξτε: Ισοτιμία Επιλέξτε: NONE- ΚΑΜΜΙΑ Χαρακτήρες Παύσης:1 Συγχρονισμός: XMODEM 37 RS-232 Ψηφία Ημερομηνίας: 8 Το DNC επιλέγεται πιέζοντας το MDI δύο φορές (Η σελίδα DNC "Program DNC)" στην κορυφή της σελίδας. Σημειώστε ότι το DNC τουλάχιστον 8k bytes διαθέσιμη μνήμη χρήστη. Αυτό γίνεται πηγαίνοντας στη σελίδα Λίστα Προγραμμάτων -List Programs και ελέγχοντας το ποσό της ελεύθερης μνήμης στο κάτω μέρος της σελίδας. Το πρόγραμμα που στάλθηκε στη ρύθμιση πρέπει να ξεκινάει και να τελειώνει με ένα %. Ο επιλεγμένος ρυθμός δεδομένων (Ρύθμιση 11) για τη θύρα RS-232 πρέπει να είναι αρκετά γρήγορος για να συμβαδίζει μ το ρυθμό εκτέλεσης των τμημάτων του προγράμματος σας. Αν ο ρυθμός δεδομένων είναι πολύ αργός, το εργαλείο μπορεί να σταματήσει κατά την κοπή. Ξεκινήστε την αποστολή του προγράμματος στη ρύθμιση πριν πατηθεί το πλήκτρο Έναρξη Κύκλου- Cycle Start. Όταν εμφανιστεί το μήνυμα Πρόγραμμα DNC Βρέθηκε - "DNC Prog Found", πιέστε Έναρξη Κύκλου- Cycle Start. & Δήμου Ζαπάντη Λειτουργία 37

45 Floppy Disk DNC- Δισκέτα DNC Η Δισκέτα DNC επιλέγεται μπαίνοντας στο όνομα αρχείου της δισκέτας και πιέζοντας MDI δεύτερη φορά time (πρέπει να είστε στη λειτουργία MDI). Πιέζοντας MDI τρίτη φορά θα σταματήσει το DNC και θα ληφθεί το μήνυμα Ματαίωση Δίσκου - "Disk Abort". DNC Notes- Σημειώσεις DNC Όταν ένα πρόγραμμα τρέχει σε DNC, δεν μπορείτε να αλλάξετε λειτουργίες. Γι αυτό, χαρακτηριστικά επεξεργασίας όπως Background Edit δεν είναι διαθέσιμα. DNC υποστηρίζει τη Λειτουργία Ροής-Drip Mode. Η ρύθμιση θα εκτελέσει ένα τμήμα (εντολή) τη φορά. Κάθε τμήμα θα εκτελεστεί αμέσως χωρίς τμήμα πρόβλεψης. Εξαίρεση αποτελεί όταν δίνεται η εντολή Αντιστάθμιση Κοπής. Η Αντιστάθμιση Κοπής απαιτεί την ανάγνωση εντολών τριών τμημάτων κίνησης πριν την εκτέλεση αντιστάθμισης σε ένα τμήμα. Κατά τη διάρκεια του DNC είναι δυνατή πλήρης διπλή επικοινωνία με τη χρήση της εντολής G102 ή Dprnt για να βάλετε τις συντεταγμένες των αξόνων πίσω στον υπολογιστή ρύθμισης. ΑΛΦΑΒΗΤΙΚΟΙ ΚΩΔΙΚΕΣ ΔΙΕΥΘΥΝΣΕΩΝ Ακολουθεί μια λίστα κωδικών διευθύνσεων που χρησιμοποιούνται στον προγραμματισμό του CNC. A, B, C, U, V, W, X, Y, Z Κίνηση Αξόνων - Καθορίζει την κίνηση των αξόνων (απόσταση ή γωνία) D Επιλογή διαμέτρου εργαλείου Επιλέγει τη διάμετρο ή την ακτίνα του εργαλείου που χρησιμοποιείται για την επανόρθωση του κόπτη. Δείτε τη παράγραφο Επανόρθωση Κόπτη. E Περίμετρος Ακρίβειας Χρησιμοποιείται, με G187, για να επιλέγει την ακρίβεια που απαιτείται όταν κόβεται μια γωνία κατά τη διάρκεια υψηλής ταχύτητας λειτουργιών των μηχανημάτων. F Ρυθμός Τροφοδοσίας Χρησιμοποιείται για να εισάγει έναν ρυθμό τροφοδοσίας, ι τιμή εισάγεται σε ίντσες ανα λεπτό ή mm ανά λεπτό G, M Προκαταρκτικές λειτουργίες Δείτε τα κεφάλαια για τους κώδικες G ή M I, J, K Κύκλος κατεργασίας και προαιρετικά δεδομένα κυκλικών κινήσεων -Χρησιμοποιούνται για να ορίσουν δεδομένα για κάποιους κύκλους κατεργασίας και κυκλικές κινήσεις. Εισάγονται είτε σαν ίντσες ή σαν χιλιοστά. L Μέτρημα επαναλαμβανόμενων κύκλων Καθορίζει το μέτρημα των επαναλήψεων για κάποιους κύκλους κατεργασίας και κάποιες βοηθητικές λειτουργίες. N Αριθμός Τμημάτων Αναγνωρίζει ή καταμετρά κάθε τμήμα του προγράμματος (προαιρετικό). O Αριθμός/όνομα Προγράμματος Αναγνωρίζει ένα πρόγραμμα. Ακολουθείται από ένα νούμερο μεταξύ 0 και P Καθυστέρηση χρόνου ή αριθμητικού προγράμματος Εισάγει είτε χρόνο σε δευτερόλεπτα ή σε ένα αριθμητικό πρόγραμμα για μια κλήση υπορουτίνας. Q Προαιρετικά δεδομένα κύκλων κατεργασίας - Χρησιμοποιείται στους κύκλους κατεργασίας σαν σημειούμενος αριθμός μεταξύ 0 και για ίντσες ή 0 και για χιλιοστά. R Κύκλος κατεργασίας και προαιρετικά δεδομένα κυκλικών κινήσεων Ορίζει το πλάνο αναφοράς για τους κύκλους κατεργασίας και την κυκλική παρεμβολή. Το R ακολουθείται από έναν αριθμό μεταξύ και για ίντσες ή μεταξύ και για χιλιοστά. S Εντολή ταχύτητας ατράκτου Ορίζει την ταχύτητα της ατράκτου. T Κώδικας επιλογής εργαλείου Επιλέγει το εργαλείο για τον επόμενο αριθμό ΣΤΗΣΙΜΟ ΚΑΤΕΡΓΑΣΜΕΝΟΥ ΞΥΛΟΥ Είναι ανάγκη να ασφαλίζετε σωστά το κατεργασμένο κομμάτι στον πίνακα. & Δήμου Ζαπάντη Λειτουργία 38

46 ΕΡΓΑΛΕΙΑ Λειτουργίες Οργάνου (Tnn) Ο κώδικας Tnn χρησιμοποιείται για την επιλογή του επόμενου εργαλείου που τοποθετείται στην άτρακτο από τον μετατροπέα εργαλείων. Η ένδειξη Τ δεν ξεκινάει την αλλαγή λειτουργίας του εργαλείου; Επιλέγει μόνο πιο εργαλείο θα ναι το επόμενο. Με τοm06 θα ξεκινήσει η αλλαγή λειτουργίας εργαλείου, για παράδειγμα το T1 M06 θα βάλει το εργαλείο 1 στην άτρακτο. ΣΗΜΕΙΩΣΗ: Δεν ζητείται η X ή Y κίνηση πριν την εκπλήρωση της αλλαγής εργαλείου και εντούτοις, εάν το κομμάτι ή το μόνιμο προσάρτημα της εργασίας είναι μεγάλο, ίσως να χρειαστείτε την κίνηση Χ ή Υ πριν από μία αλλαγή εργαλείου προκειμένου να αποφευχθεί μια σύγκρουση μεταξύ των εργαλείων και του κομματιού ή του μόνιμου προσαρτήματος. Θα μπορούσατε να θέσετε μια αλλαγή εργαλείων με τους άξονες Χ, Υ και Ζ σε οποιαδήποτε θέση, και ο έλεγχος θα φέρει τον άξονα Ζ σε θέση μέχρι το μηχάνημα μηδέν πριν αρχίσει η αλλαγή εργαλείου. Ο έλεγχος θα μετακινήσει τον άξονα Ζ σε θέση πάνω από το μηχάνημα μηδέν κατά τη διάρκεια μιας αλλαγής εργαλείου αλλά ποτέ δεν θα τον μετακινήσει κάτω από το μηχάνημα μηδέν. Στο τέλος της αλλαγής εργαλείου, ο άξονας Ζ θα βρίσκεται στο μηχάνημα μηδέν. Βάσεις Εργαλείων Υπάρχουν πολλά διαφορετικές επιλογές ατράκτων για το Haas mills. Ο κάθε ένας τύπος απαιτεί μια συγκεκριμένη βάση εργαλείων. Οι πιο συνήθης άτρακτοι είναι οι κωνικότητας #40 και #50. Οι κωνικότητας 40 άτρακτοι χωρίζονται σε δυο τύπους, τους ΒΤ και CT; αυτοί αναφέρονται ως BT 40 και CT 40. Η βάση εργαλείων είναι ικανή να κρατήσει έναν μόνο τύπο. Το σήμα στη πρόσοψη του μηχανήματος λέει για ποιο τύπο εργαλείων έχει συσταθεί το μηχάνημα. Η 50-κωνικότητα άτρακτος χρησιμοποιεί CT #50 κωνική βάση εργαλείων, αναφέρεται ως «CT 50». Μοχλοί Έλξης Ένας μοχλός έλξης ή πόμολο διατήρησης απαιτείται για την ασφάλεια της βάσης εργαλείων στην άτρακτο. Οι μοχλοί έλξης είναι κατασκευασμένοι στη κορυφή της βάσης εργαλείων και είναι συγκεκριμένοι για τον τύπο της ατράκτου. Το διάγραμμα που ακολουθεί περιγράφει τους μοχλούς έλξης που χρησιμοποιούνται στη φρέζα της Hass. Μην χρησιμοποιείτε τη μικρή λαβή ή τους μοχλούς έλξης με αιχμηρή ορθή γωνιακή (90 μοιρών) κεφαλή. Δεν θα λειτουργήσουν και θα προκαλέσει σοβαρή ζημιά στην άτρακτο. & Δήμου Ζαπάντη Λειτουργία 39

47 Συναρμολόγηση Βάσης Εργαλείων Οι βάσεις εργαλείων και τα κουμπιά έλξης πρέπει να είναι σε καλή κατάσταση και να σφίγγονται μαζί με γαλλικά κλειδιά ή να συγκολλούνται στην άτρακτο. Καθαρίστε το σώμα της βάσης εργαλείων (το μέρος που πηγαίνει στην άτρακτο) με ένα ελαφρά λαδωμένο στουπί αφήνοντας μια λεπτή μεμβράνη, η οποία θα αποτρέψει την οξείδωση. Εγκαταστήστε ένα εργαλείο στη βάση εργαλείων σύμφωνα με τις οδηγίες κατασκευής του εργαλείου. ΕΡΓΑΛΕΙΑ Υπάρχουν δυο τύποι μετατροπέων εργαλείων διαθέσιμοι για τη φρέζα της Haas; ο μετατροπέας εργαλείων πλευρικής στήριξης και το στιλ ομπρέλας. Και οι δύο τύποι ρυθμίζονται με τον ίδιο τρόπο, αλλά ο κάθε ένας λειτουργεί διαφορετικά. Πριν τη φόρτωση των εργαλείων η φρέζα πρέπει να γυριστεί στο μηδέν (Πιέστε το κουμπί επανεκκίνησης), το οποίο θα πρέπει να έχει γίνει από το άνοιγμα του μηχανήματος. Ο μετατροπέας εργαλείων λειτουργεί χειροκίνητα χρησιμοποιώντας το κουμπί ελευθέρωσης εργαλείου και τα κουμπιά ATC FWD και ATC REV. Υπάρχουν δυο κουμπιά ελευθέρωσης εργαλείων; ένα στο κάλυμμα της πλευρικής κεφαλής της ατράκτου και το δεύτερο στο πληκτρολόγιο. Φόρτωση του Μετατροπέα Εργαλείων Προδιαγραφές Μην υπερβαίνετε το μέγιστο των προδιαγραφών Μέγιστη διάμετρος εργαλείου Μέγιστη διάμετρος Μέγιστο μήκος Μέγιστο βάρος εργαλείου Πλήρης όλα τα θυλάκια Υπερφυσικού μεγέθους εργαλείο Από το εύρος της γραμμής (lb.) 40 Κωνικότητας VF 1-2' 3" 5" 11" Κωνικότητας VF 3/4** 3"t 5"t 13"t 12t 40 Κωνικότητας VF 5-11 *** 3"t 6"t 16"t 12t 50 Κωνικότητας VF 5 4" 7" 16" Κωνικότητας VF 6/11 4" 10" 16" 30 24/40 Θυλάκιο EC-300 3" 5" 10" Θυλάκιο EC-400 3" 6" 12" 12 40, 60 Θυλάκιο EC-400 3" 6" 12" Θυλάκιο EC-400/PP/ " 5.5" 12" Θυλάκιο MDC-500 3" 6" 12" Θυλάκιο EC " 10" 20" 30 Συμπεριλαμβάνει YT, VM, Υπέρ Ταχύτητα "Συμπεριλαμβάνει YT και VM **'Συμπεριλαμβάνει VM, Οι Προδιαγραφές είναι οι ίδιες για το προαιρετικό 40-εργαλείο μετατροπέα εργαλείων ΠΡΟΣΟΧΗ! Υπερβολικά μεγάλα βάρη εργαλείων θα πρέπει να είναι ομαλής κατανομής Αυτό σημαίνει πως βαριά εργαλεία θα πρέπει να τοποθετούνται απέναντι το ένα από το άλλο, όχι κοντά το ένα στο άλλο. Βεβαιωθείτε πως υπάρχει αρκετή απόσταση μεταξύ των εργαλείων στον μετατροπέα εργαλείων; Αυτή η απόσταση είναι 3.6" για ένα 20-θυλάκιο. Σημείωση: Χαμηλή πίεση αέρος ή ανεπαρκής ένταση θα μειώσει την εφαρμοζόμενη πίεση στο εργαλείο του εμβόλου ξεσφικτήρα και θα επιβραδύνει το χρόνο της αλλαγής των εργαλείων ή δε θα ελευθερώσει το εργαλείο. ΠΡΟΣΟΧΗ: Κρατήστε καθαρό τον μετατροπέα εργαλείων κατά τη διάρκεια του ανοίγματος, του κλεισίματος και όποιας άλλης λειτουργίας του. Τα εργαλεία φορτώνονται πάντα στον μετατροπέα εργαλείων από την πρώτη εγκατάσταση του εργαλείου στην άτρακτο. Ποτέ μην φορτώσετε ένα εργαλείο κατευθείαν στον μετατροπέα εργαλείων. & Δήμου Ζαπάντη Λειτουργία 40

48 Σημείωση: Εργαλεία όπου κάνουν έναν δυνατό κρότο όταν ελευθερώνονται δείχνουν κάποιο πρόβλημα και θα πρέπει να ελεγχθούν πριν προκληθεί σοβαρή ζημιά στον μετατροπέα εργαλείων. Φόρτωση Εργαλείου για Μετατροπέα πλευρικής στήριξης ΣΗΜΕΙΩΣΗ: Ένα κανονικό μέγεθος διαμέτρου του εργαλείου είναι μικρότερο από 3" για μηχανήματα 40-κωνικότητας, ή μικρότερο από 4" για μηχανήματα 50-κωνικότητας. Εργαλεία μεγαλύτερων μετρήσεων από αυτές θεωρούνται μεγάλου μεγέθους. 1. Βεβαιωθείτε ότι η φόρτωση των εργαλείων έχει το σωστό τύπο μοχλού έλξης για την φρέζα. 2. Εισάγετε τη λειτουργία Χειρονακτική Ώθηση (Handle Jog). 3. Πατήστε το κουμπί έναρξη (OFFSET). Από ένα νέο Άνοιγμα/Επανεκκίνηση (Power Up/Restart), πατήστε το πλήκτρο Τέλος (End) και τότε πατήστε μια φορά το πλήκτρο Μετακίνησης σελίδας (Page Down) να προσεγγίσετε τον πίνακα παρουσίασης Θυλακίου του Εργαλείου. Από μια κανονική κατάσταση λειτουργίας, πατήστε Μετακίνηση σελίδας πάνω/κάτω (Page Up/Down) μέχρι να προσεγγίσετε τον πίνακα Θυλακίου του Εργαλείου. 4. Σβήστε όποιες ενδείξεις εργαλείου ως «Μεγάλο» ή «Βαρύ». Χρησιμοποιήστε τον κέρσορα να κυλήσει σε όποιο θυλάκιο εργαλείου το οποίο έχει δίπλα του ένα «Λ ή «Η» ("L" / "H"). Πατήστε Κενό (Space) και μετά Γράψτε/Εισάγεται (Write/Enter) για να σβήσετε τις ενδείξεις εργαλείου «Μεγάλο» ή «Βαρύ». Μεγάλο (και βαρύ) εργαλείο που περιβάλλεται Βαρύ Εργαλείο (όχι μεγάλο) από άδεια θυλάκια 5. Πατήστε Προέλευση (Origin) να επαναφέρετε τον Πίνακα Θυλακίου του Εργαλείου στις προεπιλεγμένες τιμές. Αυτό θα τοποθετήσει το εργαλείο 1 στην άτρακτο, το εργαλείο 2 στο θυλάκιο 1, το εργαλείο 3 στο θυλάκιο 2, κλπ. Αυτό γίνεται για να σβήσει τις προηγούμενες ρυθμίσεις του Πίνακα Θυλακίου του Εργαλείου καθώς και για τη απορύθμιση του Πίνακα Θυλακίου Εργαλείου για το επόμενο πρόγραμμα. Ένας άλλος τρόπος να επαναφέρεται τον Πίνακα Θυλακίου Εργαλείου είναι να εισάγετε το 0 (μηδέν) και να πατήσετε Προέλευση (Origin), αυτό θα επαναφέρει όλες τις τιμές στο μηδέν. ΣΗΜΕΙΩΣΗ: Δεν μπορεί να υπάρχουν δύο διαφορετικά θυλάκια εργαλείων έχοντας τον ίδιο αριθμό Εργαλείου. Βάζοντας κάποιον αριθμό εργαλείου που έχει ήδη εισαχθεί στον Πίνακα Θυλακίου του Εργαλείου θα προκύψει λάθος ως «Μη έγκυρος Αριθμός». 6. Προσδιορίστε εάν το επόμενο πρόγραμμα θα χρειαστεί κάποιο μεγάλο εργαλείο. Ένα μεγάλο εργαλείο έχει διάμετρο μεγαλύτερη από 4" για μηχανήματα κωνικότητας 50. Εάν δεν χρησιμοποιηθούν μεγάλα εργαλεία προχωρήστε στο βήμα 10. Εάν χρησιμοποιηθούν τα μεγάλα εργαλεία προχωρήστε στο επόμενο βήμα. 7. Οργανώστε τα εργαλεία ώστε να ταιριάζουν με το πρόγραμμα CNC.Προσδιορίστε τις αριθμητικές θέσεις των μεγάλων εργαλείων και καθορίστε αυτά τα θυλάκια στον πίνακα θυλακίων των εργαλείων ως Μεγάλα. Για να καθορίσετε ένα θυλάκιο εργαλείου ως «Μεγάλο», κυλήστε σε αυτό το θυλάκιο πατήστε Λ (L) και μετά Δεξιά/Εισαγωγή( Write/Enter). ΣΗΜΕΙΩΣΗ: Όταν ρυθμίζετε εργαλεία για το πρόγραμμα CNC, τα μεγάλα εργαλεία πρέπει να έχουν τα γύρω θυλάκια άδεια για να εμποδίσουν μια συντριβή του μετατροπέα εργαλείων. Ωστόσο, τα μεγάλα εργαλεία μπορούν να ΠΡΟΣΟΧΗ! Ένα μεγάλο εργαλείο δε μπορεί να τοποθετηθεί στον μετατροπέα εργαλείων εάν ένα και τα δύο από τα γύρω θυλάκια περιέχουν εργαλεία. Με αυτό θα προκαλέσει στον μετατροπέα εργαλείου συντριβή & Δήμου Ζαπάντη Λειτουργία 41

49 8. Όταν καθοριστούν όλα τα Μεγάλα και Βαριά θυλάκια εργαλείων, πιέστε το πλήκτρο Origin για να επαναριθμήσετε τον Πίνακα Θυλακίου Εργαλείου. Σε αυτό το σημείο, το μηχάνημα είναι έτοιμο να δεχτεί το εργαλείο 1 στην άτρακτο. 9. Πάρτε το εργαλείο στο χέρι σας και εισάγετε το (τραβήξτε το κουμπί πρώτα) στην άτρακτο. Γυρίστε το εργαλείο έτσι ώστε οι δύο βαλβίδες στη βάση εργαλείων είναι παραταγμένες μαζί με τις προεξοχές της ατράκτου. Σπρώξτε το εργαλείο προς τα πάνω όσο πιέζετε το κουμπί απελευθέρωσης εργαλείου. Όταν το εργαλείο εφαρμοστεί μέσα στην άτρακτο, απελευθερώστε το κουμπί απελευθέρωσης εργαλείου. 10. Πατήστε το κουμπί «επόμενο εργαλείο» (Next tool). 11. Επαναλάβετε τα βήματα 9 και 10 μέχρι να φορτωθούν όλα τα εργαλεία. Υψηλής Ταχύτητας Μετατροπέας Εργαλείου Πλευρικού Σκελετού Ο υψηλής ταχύτητας μετατροπέας εργαλείου έχει μία εναλλακτική κατανομή εργαλείου, το οποίο είναι «Βαρύ» Βαριά εργαλεία ορίζονται τα εργαλεία που ζυγίζουν πάνω από 4 πάουντς. Εάν χρησιμοποιείται ένα εργαλείο πάνω από 4 πάουντς, το εργαλείο πρέπει να εισαχθεί στον πίνακα με ένα «Η». ( Σημείωση: Όλα τα μεγάλα εργαλεία εκτιμούνται βαριά). Κατά τη διάρκεια της λειτουργίας ένα «η» στον πίνακα εργαλείων εννοεί ένα μεγάλο εργαλείο σε μεγάλο θυλάκιο. Για μια ασφαλή προφύλαξη, ο μετατροπέας εργαλείου θα λειτουργεί στο 25% της μέγιστης από την κανονική ταχύτητα εάν αλλάξει ένα βαρύ εργαλείο. Το θυλάκιο ταχύτητας πάνω/κάτω (up/down) δεν χαμηλώνει. Το χειριστήριο επαναφέρει τη ταχύτητα γρήγορα στην τρέχουσα, όταν ολοκληρωθεί η αλλαγή εργαλείου. Εάν αντιμετωπιστούν προβλήματα αλλάζοντας ασυνήθιστα ή περίεργα εργαλεία, επικοινωνήστε με το τμήμα εξυπηρέτησης της Haas για βοήθεια. H Βαρύ, αλλά όχι απαραίτητα μεγάλο (μεγάλα εργαλεία απαιτούν άδεια θυλάκια σε όλες τις πλευρές) L Άδεια θυλάκια απαιτούνται και τις δύο πλευρές. (τα μεγάλα εργαλεία θεωρούνται βαριά) h Βαρύ μικρής διαμέτρου εργαλείο σε θυλάκιο ορίζεται για μεγάλο εργαλείο (πρέπει να έχει άδεια θυλάκια και στις δύο πλευρές). Οι χαμηλότερες περιπτώσεις τοποθετούνται από το χειριστήριο; Ποτέ μην εισάγετε μια χαμηλότερη περίπτωση "h" ή "I" στον πίνακα εργαλείου. I Μικρής διαμέτρου εργαλείο σε θυλάκιο κρατημένο για ένα μεγάλο εργαλείο στην άτρακτο. Τα μεγάλα εργαλεία θεωρούνται ότι είναι βαριά. Τα βαριά εργαλεία δεν θεωρούνται ότι είναι μεγάλα. Σε μη υψηλής ταχύτητας μετατροπέων εργαλείων, τα "H" και "h" δεν έχουν αποτέλεσμα. Αυτό σημαίνει πως τα θύλακα ορίζονται σαν κανονικό μέγεθος δεν αφιερώνονται σε κάποιο συγκεκριμένο εργαλείο; Κατά τη διάρκεια της λειτουργίας αλλαγής εργαλείου ένα κανονικού μεγέθους εργαλείο μπορεί να παρθεί από ένα θυλάκιο και ν τοποθετηθεί πίσω σε άλλο. Τα θυλάκια εργαλείων καθορισμένα ως μεγάλα εργαλεία αφιερώνονται μόνο σε μεγάλα εργαλεία; Τα μεγάλα εργαλεία δεν μεταναστεύουν σε ένα άδειο κανονικό θυλάκιο κατά τη διάρκεια αλλαγής ενός εργαλείου & Δήμου Ζαπάντη Λειτουργία 42

50 Σχεδιάγραμμα Φόρτωσης Εργαλείου & Δήμου Ζαπάντη Λειτουργία 43

51 Χρησιμοποιώντας το 0 για τον Προσδιορισμό Εργαλείου Ένα 0 (αριθμός μηδέν) μπορεί να εισαχθεί στον πίνακα εργαλείων στα πλαίσια ενός αριθμού εργαλείου. Εάν γίνει αυτό ο μετατροπέας εργαλείου δεν «βλέπει» αυτό το θυλάκιο και δε θα δοκιμάσει ποτέ να εγκαταστήσει ή να προσκομίσει ένα εργαλείο από τα θυλάκια με προσδιορισμό «0». Εισάγετε 0 να μηδενίσετε όλα τα θυλάκια, εισάγετε 1 να ακολουθήσετε τα θυλάκια, και εισάγετε 3 να καθαρίσετε όλες τις εισαγωγές H,h,L,1. Ένα 0 δεν μπορεί να χρησιμοποιηθεί για να προσδιορίσει το εργαλείο που έχει εισαχθεί στην άτρακτο. Η άτρακτος πρέπει πάντα να έχει έναν προσδιορισμό αριθμό εργαλείου. Για να προσδιοριστεί ένα θυλάκιο ως ένα «πάντα άδειο» θυλάκιο: Χρησιμοποιήστε τα πλήκτρα με τα βελάκια για να μετακινήσετε και να μαρκάρετε τα άδεια θυλάκια, πιέστε το κουμπί 0 στο αριθμητικό πληκτρολόγιο και μετά πιέστε. Μετακινώντας Εργαλεία στο Καρουσέλ Εάν πρέπει να μετακινηθούν εργαλεία στο καρουσέλ, ακολουθήστε τα παρακάτω βήματα. ΠΡΟΣΟΧΗ: Σχεδιάστε την αναδιοργάνωση των εργαλείων στο καρουσέλ έγκαιρα. Για να μειώσετε πιθανές συντριβές του μετατροπέα εργαλείου, κρατήστε τη κίνηση του εργαλείου στο ελάχιστο. Εάν είναι μεγάλα βαριά εργαλεία τώρα στον μετατροπέα εργαλείου, βεβαιωθείτε ότι μετακινούνται μόνο μεταξύ των θυλακίων εργαλείων όπου προσδιορίστηκαν. Δημιουργώντας χώρο για Εργαλείο Μεγάλου Μεγέθους Στο γράφημα του μετατροπέα εργαλείου έχει ένα σύνολο από εργαλεία κανονικού μεγέθους. Ο σκοπός αυτού του παραδείγματος, το εργαλείο 12 θα μετακινηθεί στο θυλάκιο 18 για να δημιουργήσει χώρο για να μπει ένα μεγάλο εργαλείο στο θυλάκιο 12 1.Επιλέξτε κατάσταση ΜΟΙ. Πιέστε το πλήκτρο OFSET. Πιέστε σελίδα UplDown (εάν είναι απαραίτητο) μέχρι να πετύχετε την οθόνη του Πίνακα Θυλακίων Εργαλείων. Επαληθεύστε ποιος αριθμός εργαλείου είναι στο θυλάκιο Εισάγετε Tnn στο χειριστήριο (όπου το Tnn είναι ο αριθμός εργαλείου από το βήμα 1). Πιέστε ATC FWD. Αυτό θα τοποθετήσει το εργαλείο από το θυλάκιο 12 στην άτρακτο. 3. Εισάγετε Ρ18 στο χειριστήριο και μετά πατήστε ATC FWD. Αυτό θα τοποθετήσει γενικά το εργαλείο από την άτρακτο στο θυλάκιο Κυλήστε στο θυλάκιο 12 στον πίνακα θυλακίων εργαλείου και πιέστε L, Δεξιά/ Εισαγωγή (Write/Enter) για να προσδιορίσετε το θυλάκιο ως Μεγάλο. 5.Εισάγετε τον αριθμό εργαλείου στο (άτρακτο) SPNDL στο πίνακα θυλακίου εργαλείου. Εισάγετε το εργαλείο στην άτρακτο. ΣΗΜΕΙΩΣΗ: Δεν γίνεται δυο διαφορετικά θυλάκια εργαλείων να κρατούν τον ίδιο αριθμό εργαλείου. 6. Πιέστε P12 στο χειριστήριο και πατήστε ATC FWD. Το εργαλείο θα τοποθετηθεί στο θυλάκιο 12. & Δήμου Ζαπάντη Λειτουργία 44

52 Μετατροπέας Εργαλείου Ομπρέλα. Φόρτωση Εργαλείου. Tα εργαλεία φορτώνονται στον μετατροπέα εργαλείου ομπρέλα στην πρώτη φόρτωση εργαλείων στην άτρακτο. Για να φορτωθεί ένα εργαλείο στην άτρακτο, προετοιμάστε το εργαλείο και μετά ακολουθείται αυτά τα βήματα: 1. Βεβαιωθείτε ότι η φόρτωση εργαλείων έχει το σωστό τύπο κουμπί τραβήγματος για τη φρέζα σας. 2. Εισάγετε τη θέση Handle Jog. 3.Οργανώστε τα εργαλεία να ταιριάζουν στο πρόγραμμα CNC. 4.Πάρτε το εργαλείο στο χέρι σας και εισάγετε το (τραβήξτε το κουμπί πρώτα) στην άτρακτο. Γυρίστε το εργαλείο έτσι ώστε οι δύο βαλβίδες στη βάση εργαλείων είναι παραταγμένες μαζί με τις προεξοχές της ατράκτου. Σπρώξτε το εργαλείο προς τα πάνω όσο πιέζετε το κουμπί απελευθέρωσης εργαλείου. Όταν το εργαλείο εφαρμοστεί μέσα στην άτρακτο, απελευθερώστε το κουμπί απελευθέρωσης εργαλείου. 5. Πατήστε το κουμπί «επόμενο εργαλείο» (Next tool) 6. Επαναλάβετε τα βήματα 9 και 10 μέχρι να φορτωθούν όλα τα εργαλεία. Ανάκτηση Μετατροπέα Εργαλείου Ομπρέλα Εάν συμπιεστεί ο μετατροπέας εργαλείου, το χειριστήριο θα έρθει αυτόματα σε κατάσταση συναγερμού. Για να το διορθώσετε, πατήστε το κουμπί σταματήματος έκτατης κατάστασης και μετακινήστε το λόγο της συμπίεσης. Πατήστε RESET για να σβήσετε τους συναγερμούς. Πιέστε το κουμπί Ανάκτησης για να τερματίσετε τον μετατροπέα εργαλείου. ΠΡΟΣΟΧΗ! Ποτέ μη βάζετε τα χέρια σας δίπλα στον μετατροπέα εργαλείου εκτός κι αν έχει πατηθεί πρώτα το κουμπί ΕΚΤΑΚΤΟ ΣΤΑΜΑΤΗΜΑ. Ανάκτηση Μετατροπέα Εργαλείου Πλευρικού Σκελετού Εάν δημιουργηθεί κάποιο πρόβλημα κατά τη διάρκεια αλλαγής εργαλείου, χρειάζεται να εφαρμοστεί η ανάκτηση μετατροπέα εργαλείου. Εισάγετε τη θέση Ανάκτηση μετατροπέα εργαλείου πατώντας το κουμπί Ανάκτηση. (Recover). Στη θέση Ανάκτηση μετατροπέα εργαλείου δίνονται μια φορά οδηγίες και ερωτήματα για την πραγματοποίηση ανάκτησης μετατροπέα εργαλείου. Όλη η διαδικασία ανάκτησης πρέπει να ολοκληρωθεί πριν την έξοδο. Εάν η ρουτίνα βγει νωρίτερα η ανάκτηση μετατροπέα εργαλείου πρέπει να ξεκινήσει από την αρχή. Πόρτα και Διακόπτης Ταμπλό Μετατροπέα Εργαλείου Πλευρικού Σκελετού (εάν υπάρχει) Φρέζες όπως οι MDC, EC-300 και EC-400 έχουν ένα υπο-ταμπλό να υποστηρίζει τη φόρτωση εργαλείου. Ο Χειροκίνητος/Αυτόματος διακόπτης πρέπει να τεθεί στο «Αυτόματο» για την αυτόματη διαδικασία μετατροπέα εργαλείου. Εάν ο διακόπτης τεθεί στο «Χειροκίνητο» τα αλλά δυο κουμπιά με τις ενδείξειςcw και CCW, είναι ανίκανα και η αυτόματη αλλαγή εργαλείου δεν γίνεται. Τα κουμπιά CW και CCW περιστρέφουν τον μετατροπέα εργαλείου σε δεξιόστροφες και αριστερόστροφες κατευθύνσεις. Η πόρτα έχει διακόπτη που εντοπίζει αν η πόρτα είναι ανοιχτή. Λειτουργία Αν η πόρτα της κλούβας είναι ανοιχτή όταν η διαδικασία αλλαγής εργαλείου είναι σε εξέλιξη, η αλλαγή εργαλείου θα σταματήσει και δε θα συνεχίσει αν δεν κλίσει η πόρτα. Ωστόσο, οι άλλες μηχανικές εργασίες που είναι σε εξέλιξη θα συνεχίσουν. Εάν ο διακόπτης γυριστεί στο «Χειροκίνητο» όταν η αλλαγή εργαλείου είναι σε εξέλιξη, η υπάρχουσα κίνηση το μετατροπέα εργαλείου θα ολοκληρωθεί. Η επόμενη αλλαγή δεν θα ξεκινήσει μέχρι ο διακόπτης να γυριστεί πίσω στο «Αυτόματο». Οι άλλες μηχανικές εργασίες που είναι σε εξέλιξη θα συνεχίσουν. Το καρουσέλ θα περιστραφεί μία θέση όποτε το CW ή CCW πιεστεί μια φορά, όταν ο διακόπτης τεθεί στο «Χειροκίνητο». Κατά τη διάρκεια της ανάκτησης μετατροπέα εργαλείου, εάν η πόρτα της κλούβας είναι ανοιχτή ή ο διακόπτης είναι στη θέση «χειροκίνητο» και το κουμπί Ανάκτηση έχει πατηθεί, εμφανίζεται μήνυμα ότι η πόρτα είναι ανοιχτή ή είναι σε χειροκίνητη κατάσταση. Ο χειριστής πρέπει να κλείσει τη πόρτα ή να θέσει την αυτόματη θέση ώστε να συνεχίσει. & Δήμου Ζαπάντη Λειτουργία 45

53 Γραφημα Ανάκτησης Μετατροπέα Εργαλείου Πλευρικού Σκελετού & Δήμου Ζαπάντη Λειτουργία 46

54 Υδραυλική αλλαγή εργαλείου Εγκατάσταση εργαλείου τσέπης Ο πίνακας εγκατάστασης εργαλείου τσέπης είναι προσβάσιμος πατώντας το πλήκτρο offset και μετά πατώντας το πλήκτρο σελίδα πάνω/κάτω, μέχρι να εμφανιστεί η σελίδα με τον τίτλο Τσέπες με εργαλεία αριθμών. Εισάγετε τις αξίες για κάθε χρησιμοποιημένο εργαλείο. Αυτός ο πίνακας πρέπει να εγκατασταθεί σωστά από τον λειτουργό για να αποφύγετε την πιθανότητα του να καταστρέψετε τα εργαλεία, την άτρακτο ή την αλλαγή των εργαλείων. Δημιουργώντας ένα καινούργιο πίνακα εργαλείου Κατά τη διάρκεια της πορείας του προγραμματισμού λειτουργίας του μηχανικού κέντρου θα είναι απαραίτητο να επαναπρογραμματίστε πλήρως τον πίνακα εργαλείου. Υπάρχουν δύο χρήσιμες λειτουργίες που μπορούν να χρησιμοποιηθούν σαν βοήθεια για να δημιουργήσετε ένα νέο πίνακα εργαλείου: Πατώντας το πλήκτρο ORIGIN στο πληκτρολόγιο οποιαδήποτε στιγμή που παράλληλα βρίσκεστε στην οθόνη του πίνακα εργαλείου, θα θέσετε όλες τις τσέπες στο 0. Για παράδειγμα το εργαλείο 1 μέσα στην άτρακτο, το εργαλείο 1 στην τσέπη 1, το εργαλείο 2 στην τσέπη 2 και πάει λέγοντας. Εργαλείο νουμερικού συστήματος Ενεργοποιώντας για πρώτη φορά τη μηχανή θα θέσετε την αθέτηση του πίνακα εργαλείο τσέπης. Ο πίνακας εγκαθίσταται με τρόπο ώστε κάθε τσέπη να περιέχει ένα εργαλείο με τον ίδιο αριθμό όπως ο αριθμός τσέπης. Η άτρακτος προγραμματίζεται ώστε να περιέχει ένα εργαλείο Εργαλείο 1(Τ1). Για παράδειγμα, η τσέπη 1 είναι καθορισμένη στο να περιέχει το εργαλείο 1 (Τ1). Η τσέπη 2 στο να περιέχει το εργαλείο 2 (Τ2) κλπ. Έτσι, η ATC 38 πλευρική αλλαγή εργαλείου έχει μια επιλογή από 38 εργαλεία, από το Τ1 μέχρι το Τ38 με το Τ1 να είναι μέσα στην άτρακτο. Οι αριθμοί εργαλείων στον πίνακα εργαλείου σηματοδοτούν ένα καθορισμένο αριθμό εργαλείου για κάθε τσέπη της αλλαγής εργαλείων. Αυτός ο αριθμός παραμένει στον πίνακα εργαλείου άσχετα από το πού είναι όντως το εργαλείο. Για παράδειγμα, εάν το εργαλείο 5 (Τ5) αφαιρεθεί από την τσέπη εργαλείου 5 και τοποθετηθεί στην άτρακτο, ο πίνακας εργαλείου θα δώσει την ένδειξη ότι το Τ5 είναι μέσα στην άτρακτο και ότι η τσέπη 5 είναι καθορισμένη για το εργαλείο Τ5. Ένα εργαλείο το οποίο καλείται από τον έλεγχο των εντολών του προγράμματος για να ψάξει στον πίνακα εργαλείου για τον αριθμό εργαλείου και να προσθέσει την αλλαγή αριθμού στην τσέπη που περιέχει τον αριθμό εργαλείου. Προσοχή: Μπορεί να προκληθεί ζημιά στο μηχάνημα εάν το εργαλείο που κληθεί από το πρόγραμμα δεν ταιριάζει με το εργαλείο στη λίστα του πίνακα εργαλείου ή εγκατασταθεί στην ανταποκρινόμενη τσέπη. Αποδεκτοί αριθμοί εργαλείου Γενικά οι αριθμοί είναι από το Τ1 μέχρι τον αριθμό των τσεπών στην αλυσίδα αλλαγής εργαλείων (Τ38 σε μια αλλαγή 30τσεπών εργαλείων, παρόλα αυτά, είναι πιθανό να χρησιμοποιήσετε όλους τους αριθμούς στον πίνακα εργαλείου. Αυτό γίνεται για να επιτρέψει σε μια κατάσταση όπου ο λειτουργός απαιτεί περισσότερες από τις διαθέσιμες τσέπες εργαλείου για να ολοκληρώσουν τη μηχανική δουλειά. Για παράδειγμα, ας πούμε ότι 55 διαφορετικά εργαλεία απαιτούνται για να ολοκληρώσουν την μηχανική δουλειά. Τα πρώτα 38 εργαλεία θα χρησιμοποιούνταν και μετά το μηχάνημα θα σταματούσε καθώς ο λειτουργός θα αφαιρούσε 17 από τα αυθεντικά εργαλεία και θα τα αντικαθιστούσε με τα 17 εργαλεία που απαιτούνται για να ολοκληρωθεί η δουλειά. Μετά την αναβάθμιση του πίνακα εργαλείου για να δείξετε τα νέα εργαλεία στις τσέπες τους χρησιμοποιώντας τους αριθμούς εργαλείου Τ39 μέχρι το Τ55 για να είναι έτοιμη η μηχανική δουλειά να συνεχίσει. Χρησιμοποιώντας το 0 για την περιγραφή του εργαλείου Σε μία τσέπη εργαλείου μπορεί να δοθεί η ταμπέλα σαν μια πάντα γεμάτη τσέπη εισάγοντας το 0 (μηδέν) για τον αριθμό εργαλείου στον πίνακα εργαλείου. Εάν αυτό γίνει η αλλαγή εργαλείου δεν βλέπει αυτή την τσέπη και δεν θα προσπαθήσει ποτέ να την εγκαταστήσει ή να ανακτήσει ένα εργαλείο από τσέπες με την περιγραφή 0. Ένα 0 δεν μπορεί να χρησιμοποιηθεί για να περιγράψει το εργαλείο που έχει εισαχθεί μέσα στην άτρακτο. Η άτρακτος πρέπει πάντα να έχει μία περιγραφή αριθμού εργαλείου. Χρήση μεγάλης περιγραφής εργαλείου Η αλλαγή εργαλείου μπορεί να δεχθεί υπερμεγέθη εργαλεία εφόσον οι παρακείμενες τσέπες είναι άδειες και η περιγραφή προστίθεται στον πίνακα εργαλείου. Τα υπερμεγέθη εργαλεία είναι εργαλεία με διάμετρο μεγαλύτερη από 4.9 (125 mm) Για να περιγράψετε ένα μεγάλο εργαλείο, περιηγηθείτε για να επιλέξετε την συγκεκριμένη τσέπη (αυτή που περιέχει το μεγάλο εργαλείο) και πατήστε L και μετά το κουμπί γράψε/είσαγε write/enter. Το γράμμα L θα εμφανιστεί στην οθόνη δίπλα σε αυτή την τσέπη και οι αριθμοί εργαλείου σε κάθε πλευρά θα αλλάξουν σε - υποδεικνύοντας ότι τα εργαλεία δεν μπορούν να εισαχθούν σε αυτές τις τσέπες. & Δήμου Ζαπάντη Λειτουργία 47

55 Για να αφαιρέσετε την περιγραφή L, επιλέξτε την τσέπη L και πατήστε το πλήκτρο space( κενό) και μετά το πλήκτρο γράψε/είσαγε write/enter. Σημείωση: Τα μεγάλα εργαλεία δεν μπορούν να είναι μεγαλύτερα από 9.9 (250 mm) Βαριά εργαλεία Περιγράφοντας ένα εργαλείο σαν βαρύ δε θα επηρεάσει την ταχύτητα ή τις ενέργειες της αλλαγής εργαλείου. Εγκαθιστώντας /Αφαιρώντας εργαλεία(υδραυλική αλλαγή εργαλείου) Τα εργαλεία μπορούν να εγκατασταθούν στην αλλαγή εργαλείου εισάγοντας τα κατευθείαν στις τσέπες ή εγκαθιστώντας τα στην άτρακτο χρησιμοποιώντας τα πλήκτρα ATC FWD/REV στο πληκτρολόγιο για να στοιβάξετε τα εργαλεία στην αλλαγή εργαλείου. Κατά τη διάρκεια της αρχικής εγκατάστασης, χρησιμοποιώντας τα πλήκτρα ATC FWD/REV, το πρώτο εργαλείο που θα εισαχθεί στην άτρακτο θα είναι το εργαλείο Τ1 και θα τοποθετηθεί στην τσέπη 1. Για να τα εγκαταστήσετε κατευθείαν στην αλυσίδα αλλαγής εργαλείου, ενεργοποιήστε στο υπό-ταμπλό του λειτουργού στο Manual, ανοίξτε την πόρτα του λειτουργού (είναι στο πίσω μέρος του κλουβιού αλλαγής εργαλείου) και εγκαταστήστε το εργαλείο στην αλυσίδα. Χρησιμοποιείστε τα πλήκτρα CW/CCW για να κινήσετε την αλυσίδα στην επόμενη άδεια τσέπη. Θυμηθείτε να αφήσετε μια άδεια τσέπη στην κάθε πλευρά ενός μεγάλου εργαλείου. Ενημερώστε τον πίνακα αλλαγής εργαλείου μόλις εγκατασταθούν όλα τα εργαλεία. Τα εργαλεία μπορούν να αφαιρεθούν, καλώντας κάθε εργαλείο στην άτρακτο και αφαιρώντας τα από αυτή, ή παίρνοντας τα απευθείας από την αλυσίδα στο σταθμό του λειτουργού στο κλουβί εργαλείου. Για να αφαιρέσετε τα εργαλεία από την αλυσίδα, γυρίστε το διακόπτη στο Manual, ανοίξτε την πόρτα του κλουβιού εργαλείου του λειτουργού, πιάστε το εργαλείο και πατήστε το πετάλι ποδιού. ATC FWD, ATC REV λειτουργία (υδραυλική αλλαγή εργαλείου) Χρησιμοποιώντας το ATC FWD /REV θα προκαλέσει την κίνηση της αλλαγής εργαλείου στην επόμενη τσέπη εργαλείου με σεβασμό στο εργαλείο στην άτρακτο. Για παράδειγμα, εάν το εργαλείο Τ15 είναι στην άτρακτο και είναι καθορισμένη για την τσέπη 20, η αλλαγή εργαλείου θα βάλει το εργαλείο Τ15 στην τσέπη 20 και μετά ATC FORWARD στην τσέπη 21. Δεν θα ξαναπάρει το εργαλείο 16 (Τ16). Τα πλήκτρα ATC FWD /REV θα αλλάξουν το εργαλείο, μέσα στην άτρακτο, στο επόμενο ή στο προηγούμενο εργαλείο. Παρόλα αυτά, εάν το προηγούμενο ή το επόμενο, εργαλείο είναι μία τσέπη που περιγράφεται με μηδενικό (μια άδεια τσέπη) η αλλαγή εργαλείου θα προσπεράσει αυτή την τσέπη και θα πάρει ένα εργαλείο από μια μη-μηδενική τσέπη. Ανάκτηση αλλαγής εργαλείου(υδραυλική αλλαγή εργαλείου) Η εμφάνιση ανάκτηση αλλαγής εργαλείου χρησιμοποιείται για να κινείτε χειροκίνητα το χέρι της αλλαγής εργαλείου και να το μεταφέρει στην αρχική θέση (home position). ΕΜΦΑΝΙΣΗ JOG Η εμφάνιση jog σας επιτρέπει να μετακινείτε τους άξονες στην επιθυμητή τοποθεσία. Πριν μετακινήσετε τους άξονες είναι απαραίτητο να βάλετε τους άξονες στην αρχική θέση (το αρχικό σημείο αναφοράς των αξόνων) (Δείτε τον τομέα της εκκίνησης μηχανικής). Για να εισάγετε την εμφάνιση jog πιέστε το πλήκτρο handle jog, μετά πατήστε ένα από τους επιθυμητούς άξονες (πχ Χ,Υ,Ζ,Α ή Β κλπ) και εισάγετε είτε τα πλήκτρα handle jog ή το jog handle για να μετακινήσετε τους άξονες. Υπάρχουν διαφορετικές αυξημένες ταχύτητες που μπορούν να χρησιμοποιηθούν καθώς είστε στην εμφάνιση και είναι:.0001,.001,.01και 1. Μια προαιρετική απομακρυσμένη jog handle (RJH) μπορεί επίσης να χρησιμοποιηθεί για να jog τους άξονες. Το RJH συμπεριλαμβάνεται από το jog handle, το κουμπί Cycle start, το κουμπί Feed hold, την πληκτρολόγηση επιλογής των αξόνων και την αύξηση πληκτρολόγησης. Για να jog τους άξονες με την προαιρετική απομακρυσμένη jog handle (RJH) επιλέξτε τους επιθυμητούς άξονες (Χ,Υ,Ζ,Α,Β, C και V) χρησιμοποιώντας την πληκτρολόγηση, διαλέξτε την αυξητική αξία(χ1,χ10 ή Χ100) και χρησιμοποιήστε το jog handle για να κινήσετε τους άξονες. Ρυθμίσεις offsets Για να δουλέψει σωστά η φρέζα σε ένα κομμάτι εργασίας, η φρέζα πρέπει να ξέρει που είναι τοποθετημένο αυτό το κομμάτι στο τραπέζι. Jog την φρέζα με ένα μυτερό εργαλείο στην άτρακτο, μέχρι να φτάσει στην πάνω αριστερή γωνία του κομματιού (δείτε την παρακάτω παρουσίαση) αυτή η θέση είναι το κομμάτι μηδέν. Οι αξίες θα εισαχθούν στο G54 στην σελίδα Work offset. & Δήμου Ζαπάντη Λειτουργία 48

56 Οι offsets μπορούν επίσης να εισαχθούν μη αυτόματα επιλέγοντας μία από τις σελίδες offset, κινώντας τον κέρσορα στην επιθυμητή στήλη, πληκτρολογώντας ένα αριθμό και πατώντας γράψε ή F1. Πατώντας το F1 θα εισάγετε τον αριθμό στην επιλεγμένη στήλη. Εισάγοντας μια αξία και πατώντας το γράψε θα προσθέσετε το ποσό που έχει εισαχθεί στον αριθμό στην επιλεγμένη στήλη. Τυπική εργασία και εγκατάσταση offset 1 Τοποθετήστε το υλικό στη vise και σφίξτε. 2 Φορτώστε ένα μυτερό εργαλείο στην άτρακτο. 3 Πατήστε το Handle jog (A). 4 Πατήστε. 1/1000 (Β) (Η φρέζα θα κινηθεί με γρήγορη ταχύτητα όταν ο μοχλός γυριστεί). 5 Πατήστε + Ζ (C). 6 Handle jog (D) τον άξονα Ζ περίπου 1 πάνω από το κομμάτι. 7 Πατήστε. 001/1. (Ε) (Η φρέζα θα κινηθεί με χαμηλή ταχύτητα όταν ο μοχλός γυριστεί). 8 Handle jog (D) τον άξονα Ζ περίπου 0.2 πάνω από το κομμάτι. 9 Επιλέξτε ανάμεσα στους άξονες Χ και Υ (F) και handle jog (D) το εργαλείο στην πάνω αριστερή γωνία του κομματιού (Δείτε την παρακάτω επίδειξη). 10 Πατήστε το offset (G). 11 Πατήστε το σελίδα πάνω (Η) επαναλαμβανόμενα μέχρι να εμφανιστεί η σελίδα μηδενικής δουλείας offset. 12 Πηγαίνετε με τον κέρσορα (Ι) στο G54 στη στήλη Χ. 13 Πατήστε το Part Zero set (J) για να φορτώσετε την αξία στην στήλη άξονα Χ. Το δεύτερο πάτημα του Part Zero set (J) θα φορτώσει την αξία στην στήλη άξονα Υ. Προσοχή: Μην πατήσετε το Part Zero set (J) για Τρίτη φορά, εάν το κάνετε αυτό θα φορτώσετε μια δεύτερη αξία στον άξονα Ζ. Αυτό θα προκαλέσει μια συντριβή του συναγερμού άξονα Ζ όταν τρέξει το πρόγραμμα. Ρυθμίζοντας το offset εργαλείου Το επόμενο βήμα είναι να εκκινήσετε τα εργαλεία. Αυτό καθορίζει την απόσταση από την κορυφή του εργαλείου μέχρι τη βάση του κομματιού. Ένα άλλο όνομα για αυτό είναι Tool length offset, που περιγράφεται σαν Η σε μια γραμμή μηχανικού κώδικα. Η απόσταση για κάθε εργαλείο εισάγεται στον πίνακα εργαλείου offset. 1 Φορτώστε το εργαλείο στην άτρακτο. 2 Πατήστε Handle jog (Α). 3 Πατήστε.1/100.(Β) (Η φρέζα θα κινηθεί σε μία γρήγορη βαθμίδα όταν γυριστεί ο μοχλός). 4 Επιλέξτε ανάμεσα στους άξονες Χ και Υ ( C ) και στο handle jog (D) το εργαλείο κοντά στο κέντρο του κομματιού. 5 Πατήστε το + Ζ (Ε). 6 Handle jog (D) στον άξονα Ζ περίπου 1 πάνω από το κομμάτι. & Δήμου Ζαπάντη Λειτουργία 49

57 7. Πιέστε.0001/.1 (F) (Η φρέζα θα μετακινηθεί σε αργό ρυθμό όταν γυρίσει η λαβή). 8. Τοποθετήστε ένα φύλλο χαρτιού ανάμεσα από το εργαλείο και το κομμάτι εργασίας. Προσεκτικά μετακινήστε το εργαλείο κάτω, στην κορυφή του κομματιού, όσο πιο κοντά γίνεται, αλλά να είναι ακόμα δυνατόν να μετακινηθεί το χαρτί. 9. Πατήστε έναρξη (G). 10. Πατήστε σελίδα πάνω ( Page up) (H) μέχρι τη σελίδα με το Ψυκτικό μέσο- Μήκος- Ακτίνα ( Coolant-Length- Radius ) στην κορυφή και σύρετε στο εργαλείο # Κυλήστε (Ι) στη γεωμετρία για τη θέση # Πατήστε το εργαλείο έναρξης μέτρησης (J). Αυτό θα πάρει τη θέση Ζ που βρίσκεται στο κάτω αριστερό μέρος της οθόνης και θα την τοποθετήσει στην αριθμημένη θέση του εργαλείου. ΠΡΟΣΟΧΗ! Το επόμενο βήμα θα προκαλέσει ώστε η άτρακτος να μετακινηθεί πολύ γρήγορα στον άξονα Ζ. 13. Πιέστε το επόμενο εργαλείο (Κ). Πρόσθετη ρύθμιση εργαλείων Υπάρχουν και άλλες σελίδες ρύθμισης εργαλείων στις παρούσες εντολές. Πιέστε Curnt Comds και ύστερα χρησιμοποιήστε τα κουμπιά σελίδα πάνω/κάτω (Page up/ down) για να κινηθείτε σε αυτές τις σελίδες. Η πρώτη είναι η σελίδα με το φορτίο της ατράκτου (spindle load) και τη δόνηση (vibration) στην αρχή της σελίδας. Ο προγραμματιστής μπορεί να προσθέσει ένα όριο φορτίου εργαλείων για το φορτίο της ατράκτου και τη δόνηση. Ο έλεγχος θα αναφέρει αυτές τις τιμές και θα μπορεί να κάνει μία ειδική ενέργεια που θα φθάνει τα όρια. (βλέπε σελίδα 84). Η δεύτερη σελίδα είναι η σελίδα ζωής του εργαλείου. Σε αυτή τη σελίδα βρίσκεται μία στήλη που ονομάζεται συναγερμός (alarm). Ο προγραμματιστής μπορεί να βάλει μία τιμή σε αυτή τη στήλη η οποία θα προκαλέσει την παύση της μηχανής όταν το εργαλείο θα την έχει χρησιμοποιήσει πολλές φορές. Μέρος ρυθμίσεων (κομμάτι εργασίας) Μηδέν (zero) To μέρος μηδέν είναι ένα καθορισμένο σημείο αναφοράς τους χρήστη όπου ο έλεγχος CNC θα χρησιμοποιεί για να προγραμματίσει όλες τις κινήσεις από εκεί. 1. Επιλέξτε το εργαλείο #1, πατώντας MDI, εισάγοντας T1 και πατώντας ATCFWD. 2. Σπρώξτε το Χ και το Υ μέχρι το σημείο να βρίσκεται στο περίπου κάτω από την άτρακτο. 3. Σπρώξτε προς τα κάτω τον άξονα Ζ, πρώτα χρησιμοποιώντας την.1 επαύξηση. 4. Πιέστε.0001/.1 5. Τοποθετήστε ένα φύλλο χαρτιού ανάμεσα από το εργαλείο και το κομμάτι εργασίας. Προσεκτικά μετακινήστε προς τα κάτω το εργαλείο στην κορυφή του κομματιού, όσο πιο κοντά γίνεται, αλλά να είναι ακόμα δυνατόν να μετακινηθεί το χαρτί. Μην το σπρώξετε άλλο γιατί θα έχει ως αποτέλεσμα να καταστρέψετε το εργαλείο. 6. Τοποθετήστε της ρυθμίσεις εργασίας G54 τονίζοντας με G54 τον άξονα Χ στην οθόνη ρυθμίσεων εργασίας και πατήστε το σύνολο μηδέν. 7. Ο έλεγχος θα στραφεί αυτόματα στον άξονα Υ. Πατήστε ξανά το σύνολο μηδέν και η θέση Υ θα αντιγραφεί στη ρύθμιση G54 Y. 8. Επαναλάβετε τα βήματα 1-7 για όλα τα εργαλεία που χρησιμοποιούνται στο πρόγραμμα. & Δήμου Ζαπάντη Λειτουργία 50

58 Προηγμένη διαχείριση εργαλείων Εισαγωγή Η προηγμένη διαχείριση εργαλείων (ΑΤΜ) επιτρέπει στον προγραμματιστή να εγκαταστήσει και να προσεγγίσει πανομοιότυπα εργαλεία για την ίδια ή για κάποια σειρά εργασιών. Η ΑΤΜ σελίδα βρίσκεται στη μέθοδο των παρουσών εντολών (πιέστε το κουμπί παρούσες εντολές και σελίδα πάνω (page up) ταυτόχρονα. Ένα δείγμα από την οθόνη ΑΤΜ ακολουθεί; Η οθόνη έχει ως τίτλο «Σύνολο εργαλείων». (tool group). Πανομοιότυπα ή εφεδρικά εργαλεία είναι ταξινομημένα σε ειδικές ομάδες. Ο προγραμματιστής καθορίζει μία ομάδα εργαλείων αντί για ένα ξεχωριστό εργαλείο στο πρόγραμμα G-code. Η ΑΤΜ θα παρακολουθήσει τον τρόπο χρήσης των ξεχωριστών εργαλείων και θα τον συγκρίνει με τα καθορισμένα όρια του χρήστη. Μέχρι να φτάσει στο όριο ( έχει χρησιμοποιηθεί πολλές φορές, ή έχει φορτίο εργαλείων) η φρέζα θα επιλέξει αυτόματα ένα από τα άλλα εργαλεία της ομάδας την επόμενη φορά που θα χρειαστεί ένα εργαλείο. Για να ενεργοποιήσετε την ΑΤΜ, σιγουρευτείτε πως η ρύθμιση 7 (παράμετρος κλειδωμένη) είναι κλειστή και πιέστε το Ε- stop. Κάτω από την παράμετρο 315, ψηφίο 28, αλλάξτε την τιμή από 0 σε 1 και πιέστε F4 για να εναλλάξετε παράθυρα. Χρησιμοποιήστε τα πλήκτρα δρομέα (αριστερά, δεξιά, πάνω και κάτω) για να μετακινήσετε τα διάφορα αντικείμενα μέσα στο ενεργό παράθυρο. Πατώντας το ENTER θα επιλέξει, τροποποιήσει ή θα διαγράψει τιμές σε κάθε αντικείμενο, εξαρτάται από την επιλογή. Το κουμπί της δεξιάς γωνίας εμφανίζει βοήθεια για τα επιλεγμένα αντικείμενα. Λειτουργία Ομάδα εργαλείων Στο παράθυρο της ομάδας εργαλείων ο χειριστής καθορίζει τις ομάδες εργαλείων που χρησιμοποιούνται στα προγράμματα. Προηγούμενο- Τονίζοντας ΠΡΟΗΓΟΥΜΕΝΟ (PREVIOUS) και πιέζοντας ENTER αλλάζει την παρουσίαση στην προηγούμενη ομάδα. Επόμενο- Τονίζοντας ΕΠΟΜΕΝΟ (NEXT) και πιέζοντας ENTER αλλάζει την παρουσίαση στην επόμενη ομάδα. Προσθήκη- Τονίζοντας ΠΡΟΣΘΗΚΗ (ADD), εισάγετε έναν αριθμό από το 1000 μέχρι το 2999, και πιέστε Enter για να προσθέσετε μία ομάδα εργαλείων. Διαγραφή- Χρησιμοποιήστε ΠΡΟΗΓΟΥΜΕΝΟ (PREVIOUS) ή ΕΠΟΜΕΝΟ (NEXT) για να μετακινηθείτε στην ομάδα και να διαγράψετε. Τονίζοντας διαγραφή (DELETE) και πιέστε Enter. Θα αναρωτηθείτε να επιβεβαιώσετε τη διαγραφή; απαντώντας Υ θα ολοκληρώσετε τη διαγραφή; Απαντώντας Ν θα ακυρώσετε τη διαγραφή. Μετονομασία- Τονίζοντας ΜΕΤΟΝΟΜΑΣΙΑ (RENAME), εισάγετε έναν αριθμό 1000 και 2999 και πιέστε Enter για να ξανααριθμήσετε την ομάδα ID. Αναζήτηση- Για να αναζητήσετε μία ομάδα, τονίζοντας ΑΝΑΖΗΤΗΣΗ (SEARCH), εισάγετε έναν αριθμό ομάδας και πιέστε Enter. Ομάδα ID- Εμφανίζει τον αριθμό της ομάδας ID. Τρόπος χρήσης- Εισάγετε την εντολή στην οποία ονομάζονται τα εργαλεία στην ομάδα. Χρησιμοποιήστε τα αριστερά και δεξιά πλήκτρα δρομέα για να επιλέξετε πως θα χρησιμοποιηθούν τα εργαλεία. Περιγραφή- Εισάγετε ένα χαρακτηριστικό όνομα στην ομάδα εργαλείων. & Δήμου Ζαπάντη Λειτουργία 51

59 Επιτρεπόμενα όρια Το παράθυρο επιτρεπόμενων ορίων περιέχει τα καθορισμένα όρια του χρήστη, όταν το εργαλείο έχει χαλάσει. Αυτές οι μεταβλητές επιδρούν σε κάθε εργαλείο της ομάδας. Αφήνοντας οποιαδήποτε μεταβλητή που καταλήγει στο μηδέν, έχει ως αποτέλεσμα να αγνοηθούν. Ώρα τροφοδότησης- Εισάγετε τη συνολική ώρα, σε λεπτά, την οποία χρησιμοποιείται ένα εργαλείο σε μία τροφοδότηση. Συνολική ώρα- Εισάγετε τη συνολική ώρα, σε λεπτά, που χρησιμοποιείται ένα εργαλείο. Τρόπος χρήσης εργαλείων- Εισάγετε τη συνολική ώρα που χρησιμοποιείται ένα εργαλείο (αριθμός των αλλαγών του εργαλείου) Τρύπες- Εισάγετε τον αριθμό τον τρυπών που επιτρέπεται να ανοίξει ένα εργαλείο. Φορτίο εργαλείων- Εισάγετε το μέγιστο φορτίο εργαλείων (σε ποσοστό επί τοις εκατό) για τα εργαλεία στην ομάδα. TLACTION*- Εισάγετε την αυτόματη ενέργεια που πρέπει να γίνει όταν το φορτίο εργαλείων φτάσει στο μέγιστο. Χρησιμοποιήστε το αριστερό και δεξί πλήκτρο δρομέα για να επιλέξετε την αυτόματη ενέργεια. Δεδομένα εργαλείων TL στην άτρακτο- Εργαλείο στην άτρακτο. Εργαλείο- Χρησιμοποιείται για να προσθέσετε ή να αφαιρέσετε ένα εργαλείο από την ομάδα. Για να προσθέσετε ένα εργαλείο πατήστε F4 μέχρι το παράθυρο δεδομένων των εργαλείων να μπει σε περίγραμμα. Χρησιμοποιήστε τα πλήκτρα δρομέα για να τονίσετε οποιαδήποτε περιοχή κάτω από την κεφαλή του εργαλείου και εισάγετε έναν αριθμό εργαλείου. Εισάγοντας μηδέν θα διαγράψει το εργαλείο ή θα τονίσει τον αριθμό του εργαλείου και πιέζοντας ORIGIN θα επανακκινήσει το H-code, D-code και τα δεδομένα αυλών (flutes data) στις χαλασμένες τιμές. ΕΧΡ (EXPIRE)- Χρησιμοποιείται συνήθως για να πεπαλαιώσει ένα εργαλείο στην ομάδα. Για να πεπαλαιώσετε ένα εργαλείο, εισάγετε a*, ή για να διαγράψετε ένα παλιό εργαλείο, (*), πατήστε enter. Ζωή- Το ποσοστό ζωής που απέμεινε στο εργαλείο. Αυτή μετριέται από τον CNC έλεγχο, χρησιμοποιώντας πραγματικά δεδομένα εργαλείων και τα όρια που έχει εισάγει ο χειριστής για την ομάδα. CRNT PKT- Το σημείο αλλαγής των εργαλείων, στο οποίο βρίσκεται το τονισμένο εργαλείο. H-code- Ο Η-κωδικός (H-code) (μήκος εργαλείου) που θα χρησιμοποιηθεί για το εργαλείο. Ο Η-κωδικός δεν μπορεί να εισαχθεί αν δεν σβήσουν οι ρυθμίσεις 15 Η και Τ του κώδικα συμφωνίας. Ο χειριστής μπορεί να αλλάξει τον Η-κωδικό εισάγοντας έναν αριθμό και πατώντας το enter. Ο αριθμός που εισάχθηκε θα ανταποκρίνεται στον αριθμό εργαλείων της λειτουργίας ρυθμίσεων εργαλείων. D-code- Ο D-code που θα χρησιμοποιείται για αυτό το εργαλείο. Ο D-code μπορεί να αλλάξει εισάγοντας έναν αριθμό και πατώντας το enter. Σημείωση: Τα μεγάλα εργαλεία δεν μπορούν να είναι μεγαλύτερα από 9.9 (250 mm) ΑΥΛΟΙ (FLUTES) - Ο αριθμός των αυλών στο εργαλείο. Αυτό μπορεί να προστεθεί επιλέγοντας το, εισάγοντας έναν καινούριο αριθμό, και πατώντας enter. Αυτό είναι το ίδιο όπως τη στήλη «flutes» που βρίσκεται στη σελίδα ρυθμίσεων του εργαλείου. Τονίζοντας οποιαδήποτε από τις ακόλουθες περιοχές (Τρύπες μέσω φορτίου) και πατώντας ORIGIN θα διαγραφούν οι τιμές τους. Για να αλλάξετε τις τιμές, τονίστε την τιμή στην ειδική κατηγορία, εισάγετε έναν νέο αριθμό και πατήστε enter. ΦΟΡΤΙΟ - Το μέγιστο φορτίο, σε ποσοστό, που ασκείται στο εργαλείο. ΤΡΥΠΕΣ - Ο μέγιστος αριθμός τρυπών που έχει τρυπήσει/καλύψει/ανοίξει χρησιμοποιώντας την ομάδα 9, canned cycles. ΏΡΑ ΤΡΟΦΟΔΟΤΗΣΗΣ- Η συνολική ώρα, σε λεπτά που χρησιμοποιείται το εργαλείο στην τροφοδότηση. ΣΥΝΟΛΙΚΗ ΩΡΑ - Η συνολική ώρα, σε λεπτά, που χρησιμοποιείται το εργαλείο. ΤΡΟΠΟΣ ΧΡΗΣΗΣ - Ο αριθμός που χρησιμοποιείται ένα εργαλείο. Ρύθμιση της ομάδας εργαλείων Για να προσθέσετε μία ομάδα εργαλείων πιέστε F4 μέχρι το παράθυρο της ομάδας εργαλείων να μπει σε περίγραμμα. Χρησιμοποιήστε τα πλήκτρα δρομέα μέχρι να τονιστεί η «ΠΡΟΣΘΗΚΗ» (ADD). Εισάγετε έναν αριθμό από το 1000 μέχρι το 2999 (αυτός θα είναι ο αριθμός ID της ομάδας σας). Για να αλλάξετε αριθμό ID για την ομάδα, τονίστε την «ΜΕΤΟΝΟΜΑΣΙΑ» (RENAME), εισάγετε έναν νέο αριθμό και πατήστε enter. Τρόπος χρήσης της ομάδας εργαλείων Μία ομάδα εργαλείων πρέπει να ρυθμιστεί πριν να χρησιμοποιήσει το πρόγραμμα. Για να χρησιμοποιήσετε μία ομάδα εργαλείων σε ένα πρόγραμμα, πρώτα ρυθμίστε την ομάδα εργαλείων. Ύστερα, αντικαταστήστε τον αριθμό ID της ομάδας & Δήμου Ζαπάντη Λειτουργία 52

60 εργαλείων για τον αριθμό εργαλείων και τους κωδικούς H και D στο πρόγραμμα. Δείτε το ακόλουθο πρόγραμμα σαν ένα παράδειγμα του καινούργιου σχήματος του προγράμματος. Παράδειγμα: Τ1000 Μ06 (ομάδα εργαλείων 1000) G00 G90 G55 XO.565 Y S2500 M03 G43 H1000 Z0.1 (H-code 1000 όπως ο αριθμός ID της ομάδας) G83 Z-0.62 F15. R0.1 Q0.175 X1.115 Y-2.75 X3.365 Y G00 G80 Z1.0 T1000 M06 (αυτό θα ελέγξει εάν το εργαλείο σε αυτή την ομάδα είναι ακόμα ικανό προς χρήση) G00 G90 G56 X0.565 Y S2500 M03 G43 H00 Z0.1 (H00 ακυρώνει το H code) G83 Z-O.62 F15. R0.1 Q0.175 X1.115 Y-2.75 X3.365 Y G00 G80 Z1.0 M30 MACROS Η διαχείριση εργαλείων μπορεί να χρησιμοποιήσει τα macros για να πεπαλαιώσει ένα εργαλείο μέσα σε μία ομάδα εργαλείων. Μacros 8001 έως 8200 αναπαριστούν τα εργαλεία 1 έως 200. Ρυθμίζοντας ένα από αυτά τα macros στο 1, ο χειριστής θα μπορέσει να λήξει ένα εργαλείο. Παράδειγμα: #8001= 1 (αυτό θα λήξει το εργαλείο 1 και δεν θα χρησιμοποιείται άλλο) #8001=0 (εάν το εργαλείο 1 έχει λήξει χειροκίνητα ή με ένα macro, τότε ρυθμίζοντας το macro 8001 σε 0 θα κάνει ξανά το εργαλείο ικανό προς χρήση) Δείτε τις μεταβλητές , στο κεφάλαιο των macros για περισσότερες πληροφορίες. Αποθήκευση και αποκατάσταση των πινάκων της προηγμένης διαχείρησης εργαλείων Ο έλεγχος μπορεί να αποθηκεύσει και να αποκαταστήσει τις μεταβλητές που σχετίζονται με την προηγμένη διαχείριση εργαλείων (ΑΤΜ) στη δισκέτα και στο RS-232. Αυτές οι μεταβλητές κρατούν τα δεδομένα που έχουν εισαχθεί στην οθόνη ΑΤΜ. Οι πληροφορίες μπορούν να αποθηκευτούν, είτε ως ένα μέρος μίας ολικής κάλυψης χρησιμοποιώντας τη σελίδα LIST PROG/POSIT, είτε να αποθηκεύσει μόνο τις πληροφορίες ΑΤΜ φέρνοντας πάνω την οθόνη λειτουργίας ΑΤΜ και πατώντας F4. Όταν τα δεδομένα της προηγμένης διαχείρισης εργαλείων έχουν αποθηκευτεί σαν ένα μέρος της ολικής κάλυψης, το σύστημα δημιουργεί ένα ξεχωριστό φάκελο με ΑΤΜ επέκταση. Τα δεδομένα ΑΤΜ μπορούν να αποθηκευτούν και να αποκατασταθούν μέσω του RS232 πατώντας τα SENDRS232 και RECV232 κουμπιά καθώς θα λειτουργεί η οθόνη προηγμένης διαχείρισης εργαλείων. OPTIONAL PROGRAMMABLE COOLANT SPIGOT To optional programmable coolant (P-cool) spigot επιτρέπει στο χρήστη να κάνει άμεσο το ψυκτικό ρεύμα στο κομμάτι εργασίας για να ζεστάνει τα τσακίσματα στην κομμένη περιοχή. Η αμεσότητα του ψυκτικού μπορεί να αλλαχθεί από το πρόγραμμα CNC. Μία στήλη στη σελίδα ρυθμίσεων εργαλείων που έχει ως τίτλο CLNT POS θα μπει σε λειτουργία. Η τάπα θα μετακινηθεί προς την περιοχή που έχει εισαχθεί στο ειδικό πεδίο όπου ονομάζονται ο Η κωδικός (Η-code) και Μ08. PROGRAMMABLE COOLANT (P-cool) SETUP 1. Πιέστε το κουμπί OFSET για να εισάγετε τις σελίδες ρυθμίσεων, πιέστε CLNT UP είτε CLNT DOWN για να μετακινήσετε το στόμιο P-COOL στην επιθυμητή θέση. Πιέστε COOLNT για να γυρίσετε το ψυκτικό έτσι ώστε να ελέγξετε τη θέση του. Σημείωση: Η θέση του P-cool λειτουργεί στο κάτω μέρος της αριστερής γωνίας της οθόνης. 2. Εισάγετε τον αριθμό της θέσης του ψυκτικού για το εργαλείο στη στήλη θέσης του ψυκτικού. 3. Επαναλάβετε τα βήματα 1 και 2 για κάθε εργαλείο. 4. Εισάγετε τη θέση του ψυκτικού σαν ένα Η κωδικό στο πρόγραμμα. Για παράδειγμα Η2 θα δώσει εντολή στο στόμιο να μπει στη θέση που εισάχθηκε στη στήλη του εργαλείου Εάν η ρύθμιση 15 (Η και Τ συμφωνία) βρίσκονται στον Η και Τ κώδικα του προγράμματος θα πρέπει να είναι το ίδιο (Τ1 Η1 πρέπει να έχουν ενταλθεί). Εάν η ρύθμιση 15 είναι κλειστή τότε οι κώδικες Η και Τ δεν χρειάζεται να είναι ίδιοι. (Τ1 Η2 μπορούν απλά να ενταλθούν). & Δήμου Ζαπάντη Λειτουργία 53

61 ΕΙΔΟΠΟΙΗΣΗ! Μην περιστρέψετε την ψυκτική κάνουλα με το χέρι. Θα προκύψει ζημιά στον κινητήρα. Ελάχιστη μηχανική λαδιού (ΜΟΜ) Η ελάχιστη μηχανική λαδιού (ΜΟΜ) είναι μια αυτόματη διαδικασία, η οποία μπορεί να λειτουργήσει με δυο εμφανίσεις : λιπαίνοντας το εργαλείο κατά την επιχείρηση του canned cycle. (canned mode), ή σαν μία εναλλακτική στο ξεχείλισμα του ψυκτικού. (MOM mode). To MOM mode είναι παρόμοιο με το Near dry machining (NDM)και το Minimum quantity lubrication(mql) και μπορεί να παράγει στεγνά ή ημί στεγνά πλακίδια. Η canned mode χρησιμοποιείται στη λίπανση των ταπών, τρυπανιών ή μπαρών κατά τη διάρκεια των canned cycles. Οι παράμετροι και οι κωδικοί Μ χρησιμοποιούνται με αυτή την επιλογή, ανατρέξτε σε αυτούς τους τομείς για περαιτέρω λεπτομέρειες. Ο ΜΟΜ μπορεί να εγκατασταθεί και να ελεγχτεί χρησιμοποιώντας την σελίδα ΜΟΜ της παράθεσης CURNT COMDS. Η σελίδα ΜΟΜ παραθέτει τις παρακάτω λεπτομέρειες. Αγνόηση ΜΟΜ (ΜΟΜ override) καμία- χρησιμοποιήστε τους Μ-κωδικούς για να χειριστείτε τη ΜΟΜ. Αγνόησε- αγνόησε τους ΜΟΜ Μ κωδικούς. Canned Cycle- Ενεργεί σαν η Μ101 να είναι πάντα ενεργή( ψεκασμός ανά κωδικό G) Εγχειρίδιο- Ενεργοποιεί την ΜΟΜ Mode (ψεκασμός κάθε φορά ανάμεσα από ψεκασμό) Ψεκασμός σε χρόνο canned cycle (M101 lx.xxx) : sec (tapping) Ψεκασμός σε χρόνο MOM (M102 Lx.xxx) : sec Χρόνος μεταξύ ψεκασμάτων ΜΟΜ (Μ102 Jx.xxx):.000 sec (Χρόνος μεταξύ ψεκασμάτων) Πατήστε την παράθεση των πλήκτρων λειτουργιών και θα γίνουν συγκεκριμένες χρήσιμες λειτουργίες στην εγκατάσταση το σύστημα ΜΟΜ: F1- ψεκασμός μια φορά F2-ενεργοποιεί και απενεργοποιεί το ΜΟΜ F3-ενεργοποιεί και απενεργοποιεί την εκκαθάριση & Δήμου Ζαπάντη Λειτουργία 54

62 Eμφάνιση γραφικών Ένας ασφαλής τρόπος για να τραβήξετε ένα πρόγραμμα είναι το να το τρέξετε σε εμφάνιση γραφικών. Καμία κίνηση δεν θα προκύψει στο μηχάνημα αντίθετα η κίνηση θα παρουσιαστεί στην οθόνη. Η εμφάνιση γραφικών μπορεί να τρέξει από τη μνήμη,την εμφάνιση MDI ή DNC. Για να τρέξει ένα πρόγραμμα πατήστε το κουμπί SETNG/GRAPH μέχρι η σελίδα των γραφικών να παρατεθεί. Για να τρέξετε το DNC στα γραφικά, πρέπει πρώτα να επιλέξετε την DNC, μετά να πάτε στην εμφάνιση γραφικών και να στείλετε το πρόγραμμα σας στον έλεγχο μηχανής (Δείτε τον τομέα DNC). Υπάρχουν τρία βοηθητικά χαρακτηριστικά στην εμφάνιση γραφικών που μπορούν να χειριστούν πατώντας ένα από τα κουμπιά λειτουργίας (F1, F2, F3 και F4). Το F1 είναι το κουμπί βοήθειας, το οποίο θα δώσει μία μικρή περιγραφή στην κάθε πιθανή λειτουργία της εμφάνισης γραφικών. Το F2 είναι το κουμπί της μεγέθυνσης, το οποίο θα μεγεθύνει σε μία περιοχή της οθόνης γραφικών χρησιμοποιώντας τα βέλη κουμπιά και πατώντας το κουμπί γράψε.(write). Το F3 είναι το κουμπί θέσεων, το οποίο σας επιτρέπει να βλέπετε τις διαφορετικές σελίδες θέσεων ενώ είστε σε εμφάνιση γραφικών. Το F4 είναι το κουμπί του προγράμματος το οποίο θα παρουσιάσει το τρέχον πρόγραμμα. Σημειώστε ότι δεν παρουσιάζονται όλες οι μηχανικές κινήσεις και λειτουργίες σε γραφικά. Επιχείρηση DRY RUN Η λειτουργία DRY RUN χρησιμοποιείται για να ελέγξει ένα πρόγραμμα γρήγορα χωρίς να κόψει πραγματικά μέρη. Η DRY RUN επιλέγεται πατώντας το κουμπί DRY RUN όσο είναι σε εμφάνιση ΜΕΜ ή MDI. Όταν στην DRY RUN, όλες οι γρήγορες βολές και οι τροφοδοτήσεις τρέχουν στην ταχύτητα που έχει επιλεγεί από τα κουμπιά ταχύτητας. ( jog speed buttons). Η DRY RUN μπορεί μόνο να ενεργοποιηθεί και να απενεργοποιηθεί όταν το πρόγραμμα έχει τελειώσει εντελώς ή έχει πατηθεί το κουμπί RESET. Τα πλήκτρα αγνόησης μπορούν να χρησιμοποιηθούν για να προσαρμόσετε την ταχύτητα της ατράκτου στην DRY RUN. Σημείωση: η εμφάνιση γραφικών είναι χρήσιμη και μπορεί και πιο ασφαλής καθώς δεν μετακινεί τα τσεκούρια του μηχανήματος πριν ελεγχθεί το πρόγραμμα (δείτε προηγούμενους τομείς στην λειτουργία των γραφικών). Τρέχοντας τα προγράμματα Για να τρέξετε ένα πρόγραμμα πρέπει να είναι φορτωμένο στο μηχάνημα. Μόλις ένα πρόγραμμα εισαχθεί και οι εκκινήσεις τοποθετηθούν, τρέξτε το πρόγραμμα πατώντας το κουμπί Cycle Start. Προτείνεται να τρέξει το πρόγραμμα στην εμφάνιση γραφικών προτού γίνει οποιοδήποτε κόψιμο. Επιμέλεια φόντου Η επιμέλεια φόντου επιτρέπει να επιμελείσθε το ένα πρόγραμμα ενώ ένα άλλο πρόγραμμα τρέχει. Η επιμέλεια φόντου ενεργοποιείται στην εμφάνιση MEm πατώντας το κουμπί Prgrm/Convrs, πληκτρολογώντας το όνομα (Onnnnn) του προγράμματος προς επιμέλεια και πατώντας το F4. Εάν το όνομα του προγράμματος δεν εισαχθεί θα παρουσιαστεί η επισκόπηση προγράμματος, η οποία θα επιτρέψει στο τρέχον πρόγραμμα να επιμεληθεί. Επιλέγοντας οποιαδήποτε άλλη εμφάνιση ή πατώντας το F4 θα βγείτε από την επιμέλεια φόντου. Ενώ τρέχει ένα πρόγραμμα, πατήστε το κουμπί List Prog για να παραθέσετε μία λίστα προγραμμάτων στη φρέζα. Όλες οι αλλαγές που θα γίνουν κατά τη διάρκεια της επιμέλεια φόντου δεν θα επηρεάσουν το πρόγραμμα που τρέχει, ή τα υποπρογράμματα του. Οι αλλαγές θα επηρεάσουν το πρόγραμμα την επόμενη φορά που αυτό θα τρέξει. Το κουμπί Cycle Start δεν μπορεί να χρησιμοποιηθεί κατά τη διάρκεια της επιμέλεια φόντου. Εάν το πρόγραμμα περιέχει ένα προγραμματισμένο σταμάτημα (Μ00) βγείτε από την επιμέλεια φόντου (πατήστε F4) και μετά πατήστε το Cycle Start για να ξαναγυρίσετε στο πρόγραμμα. & Δήμου Ζαπάντη Λειτουργία 55

63 ΑΛΛΑΓΗ ΠΑΛΕΤΑΣ (EC-ΣΕΙΡΑ ΚΑΙ MDC-500 Εισαγωγή Η εντολή για την αλλαγή παλέτας δίνεται μέσω ενός προγράμματος στην μνήμη CNC. Η Μ50 λειτουργία(εκτελεί την αλλαγή παλέτας) περιλαμβάνει το ξεκλείδωμα, το σήκωμα και την περιστροφή των παλέτων, μετά τις χαμηλώνει και κλειδώνει πάλι τις παλέτες. Η αλλαγή παλέτας περιστρέφει τις παλέτες 180 μοίρες, και μετά γυρίζει πίσω. Δεν περιστρέφει πάντα προς την ίδια κατεύθυνση. Στην αλλαγή παλέτας περιλαμβάνεται μια ηχητική συσκευή που προειδοποιεί το προσωπικό που βρίσκεται κοντά όταν συμβαίνει μια αλλαγή παλέτας. Παρόλα αυτά, μην εξαρτάστε από το σήμα για να αποφύγετε τις αναποδιές. Προειδοποιήσεις και κίνδυνοι σχετικά με την αλλαγή παλέτας Μεγάλα κομμάτια εργασίας μπορεί να προσκρούσουν στο πλαίσιο κατά τη αλλαγή παλέτας Διαφοροποιήστε το μήκος του εργαλείου κατά την αλλαγή των παλετών. Τα μακριά εργαλεία μπορεί να προσκρούσουν στα κομμάτια εργασίας. Δείχνεται το EC-300 Μέγιστες φορτώσεις παλετών EC lb (249kg) ανά σταθμό, ισορροπημένο μέσα στο 20% MDC 700 lb (318kg) ανά σταθμό, ισορροπημένο μέσα στο 20% EC και 45 βαθμοί indexer lb ανά παλέτα Γεμάτος 4 ος άξονας -660 lb ανά παλέτα Επιχείρηση αλλαγής παλέτας Η εντολή για την αλλαγή παλέτας γίνεται με τους κωδικούς Μ. Η Μ50 καθορίζει αν μία παλέτα έχει προγραμματιστεί. Οι παλέτες θα αλλάξουν αν μία παλέτα είναι προγραμματισμένη το πρόγραμμα θα σταματήσει και θα παραπέμψει στον χειριστή ότι η παλέτα δεν έχει προγραμματιστεί. Η G188 χρησιμοποιεί τον πίνακα του προγράμματος της παλέτας για να φορτώσει και να τρέξει το προγραμματισμένο πρόγραμμα για την τρέχουσα παλέτα. Μόλις ολοκληρωθεί το μερικό πρόγραμμα, η εντολή Μ99 γυρίζει πίσω στην Μ50(αλλαγή παλέτας) με σκοπό να φορτώσει την επόμενη παλέτα. Η Μ36 δεν χρησιμοποιείται σε αυτή τη μέθοδο, καθώς η Μ50 κατευθύνει τον προγραμματισμό της παλέτας. Συμπεριλαμβάνεται η Μ36 για εκτελούμενη προς τα πίσω συμβατότητα και για να προγραμματίζει αλλαγές παλετών χωρίς τη χρήση του PST. Τα μηνύματα βοηθούν τον λειτουργό με το φόρτωμα, το ξεφόρτωμα και τις αλλαγές παλετών. Για παράδειγμα, στην αρχή της Μ50 αλλαγής παλέτας, αν ο σταθμός φόρτωσης δεν είναι έτοιμος, ένα μήνυμα παρατίθεται στην οθόνη. Το μήνυμα δεν θα σταματήσει να αναβοσβήνει και η αλλαγή παλέτας δεν θα συνεχίσει μέχρι να ετοιμαστεί ο σταθμός φόρτωσης και πατηθεί το κουμπί Part ready. Στην αρχή της αλλαγής της παλέτας, εάν ο σταθμός φόρτωσης είναι έτοιμος, κανένα μήνυμα δεν εμφανίζεται και κανένα πάτημα κουμπιού δεν απαιτείται. Η αλλαγή της παλέτας γίνεται αυτόματα. & Δήμου Ζαπάντη Λειτουργία 56

64 Μ46- QPmm Μεταπηδήστε στη γραμμή mm του τρέχοντος προγράμματος εάν η παλέτα είναι φορτωμένη, αλλιώς στην επόμενη μονάδα. M48- Επικυρώνει ότι το τρέχον πρόγραμμα είναι κατάλληλο για την φορτωμένη παλέτα. Τσεκάρει στον πίνακα παλέτας προγράμματος (Pallet Schedule Table) ότι το τρέχον πρόγραμμα είναι αναθεμένο στην φορτωμένη παλέτα. Εάν το παρόν πρόγραμμα δεν είναι στην λίστα ή η φορτωμένο παλέτα δεν είναι σωστή για το πρόγραμμα, ένας συναγερμός ενεργοποιείται. Το Μ48 μπορεί να είναι καταχωρημένο σε ένα πρόγραμμα στο PST, αλλά ποτέ σε ένα υποπρόγραμμα του PST προγράμματος. Ένας συναγερμός θα προκύψει ένα το Μ48 αποθηκευτεί λάθος. Μ49Pnn Qmm-Τοποθετεί την κατάσταση της παλέτας από nn αξία σε mm. Χωρίς τον κωδικό P, αυτή η εντολή τοποθετεί την κατάσταση της τρέχουσας φορτωμένης παλέτας. Η κατάσταση της κάθε παλέτας καθορίζεται στο μενού του PST. Χειριστής σταθμού φόρτωσης (Operator Load Station) (EC-300, EC-400, MDC) Για να διευκολύνει τα φορτωμένα/μη φορτωμένα μέρη και για να κάνει ταχύτερη την παραγωγή παλετών οι φρέζες προς αλλαγή έχουν μια εναλλακτική περιοχή φόρτωσης. Ο σταθμός φόρτωσης φρουρείται από μια πόρτα και ένα υπό επίπεδο πόρτας περιλαμβάνει μερικά κουμπιά για να ελέγχεται η αλλαγή των παλετών. Για λόγους προστασίας η πόρτα του σταθμού φόρτωσης πρέπει να κλείνει προτού συμβεί μία αλλαγή παλέτας. Σημείωση: Το EC-400 πρέπει να έχει την παλέτα στον σταθμό φόρτωσης στο σπίτι για να κάνει μια αλλαγή παλέτας. Έλεγχοι υπό-επιπέδων Σταμάτημα κινδύνου: Το κουμπί συμπεριφέρεται όπως αυτό στο κρεμαστό του χειριστή. Κατάλογος περιστροφής (Μόνο για EC-300): Περιστρέφει τον σταθμό φόρτωσης(βλέπε Ρύθμιση 164). Έτοιμο μέρος: Χρησιμοποιείται για να δείξει ότι η παλέτα είναι έτοιμη. Επίσης συμπεριλαμβάνει ένα φώς που 1) που τρεμοπαίζει όταν ο έλεγχος αναμένει τον χειριστή, ή 2) είναι αναμμένο όταν ο χειριστής είναι έτοιμος για την αλλαγή της παλέτας. Άλλαγμα παλέτας G-Code. G188 Get Program από το PST. Καλεί τα μέρη του προγράμματος για την φορτωμένη παλέτα βασισμένο στις καταχωρήσεις του PST για τις παλέτες. Άλλαγμα προγραμματισμού παλέτας. Η αλλαγή παλέτας μπορεί να προγραμματιστεί για να τρέξει τα ίδια μέρη ενός προγράμματος σε δύο παλέτες, ή ένα διαφορετικό πρόγραμμα σε κάθε παλέτα. Δείτε τα δείγματα προγραμμάτων (Sample Programs) για κάποιες από τις παρεχόμενες επιλογές για τον προγραμματισμό της αλλαγής παλέτας. Μέθοδος 1 Η παρακάτω μέθοδος είναι η προτιμώμενη για να ολοκληρωθεί μια αλλαγή παλέτας. Για να πραγματοποιήσετε την αυτόματη ακολουθία και την επιλογή του μερικού προγράμματος, κάθε παλέτα πρέπει να είναι προγραμματισμένη και πρέπει να έχει καθοριστεί ένα μερικό πρόγραμμα σε αυτή. Ο προγραμματισμός γίνεται με δύο τρόπους, στον πρώτο η παλέτα μπορεί να προγραμματιστεί με το μερικά έτοιμο κουμπί (part ready button) στον πίνακα του χειριστή. Πατώντας το κουμπί προγραμματίζεται η παλέτα που είναι έξω από τον μηχανικό χώρο. Στον δεύτερο οι παλέτες μπορούν να προγραμματιστούν από τον πίνακα προγραμματισμού παλέτας (pallet schedule table) (PST). Αυτή η εμφάνιση μπορεί να βρεθεί πατώντας το πλήκτρο CURNT COMDS και πατώντας τα πλήκτρα πάνω σελίδα ή κάτω σελίδα (page up or page down) μέχρι να φτάσετε στον πίνακα προγραμματισμού παλέτας. Χρησιμοποιείστε τα κουμπιά βέλη για να επιλέξετε το Load order κουτί για την παλέτα. Εισάγετε ένα αριθμό παλέτας και μετά πατήστε το κουμπί Write/Enter(γράψε/είσαγε).Εάν υπάρχει ήδη ένας αριθμός προτεραιότητας για αυτή την παλέτα, οι αριθμοί Load order (εντολή φόρτωσης) των άλλων παλετών θα ενημερωθούν όπως χρειάζεται. Μία παλέτα που βρίσκεται στον λήπτη (στον χώρο εργασίας) θα έχει ένα αστερίσκο στην στήλη Load order (εντολή φόρτωσης). Αυτή η παλέτα δεν μπορεί να προγραμματιστεί. Η εκτέλεση ενός μερικού προγράμματος μπορεί να γίνει στην εμφάνιση PST. Τα βέλη πλήκτρα χρησιμοποιούνται γι α να επιλέξετε το κουτί αριθμός προγράμματος (Program number) για την παλέτα. Ο αριθμός προγράμματος εισάγεται πληκτρολογώντας τον αριθμό και μετά πατώντας το κουμπί Write/Enter(γράψε/είσαγε). Για παράδειγμα, πληκτρολογώντας Ο123 και μετά Write/Enter(γράψε/είσαγε) θα βάλει τον αριθμό προγράμματος Ο00123 στον πίνακα. Εάν ένα μερικό πρόγραμμα έχει ως αντίκρισμα ένα Μ50(χωρίς κωδικό Ρ) και το κουμπί έτοιμο μέρος (part ready) δεν έχει πατηθεί, ο πίνακας θα πάψει την λειτουργία, ο πυρσός θα ανάψει πράσινος και το μήνυμα όχι προγραμματισμένο (non scheduled ) θα παρατεθεί. Η φρέζα θα περιμένει μέχρι το κουμπί έτοιμο μέρος να πατηθεί, ή το PST να ενημερωθεί, πριν γίνει η αλλαγή παλέτας. Αυτό το εργαλείο αποτρέπει να συμβεί μια αλλαγή παλέτας πριν ο χειριστής να είναι έτοιμος. Το κουμπί έτοιμο μέρος (part ready) μπορεί να πατηθεί οποιαδήποτε στιγμή και θα αναγνωριστεί όταν η επόμενη αλλαγή παλέτας απαιτηθεί. & Δήμου Ζαπάντη Λειτουργία 57

65 Μέθοδος 2 Παρόλο που η προηγούμενη μέθοδος προτείνεται, η αλλαγή της παλέτας μπορεί επίσης να γίνει χωρίς την αυτόματη ακολουθία ή τις εισχωρήσεις IPS. Αυτό γίνεται χρησιμοποιώντας το Μ50 με τον κωδικό Ρ. Για σωστή λειτουργία το Μ50 πρέπει να προηγείται από το Μ36. Το Μ36 Ρ1 πριν από το Μ50 Ρ1 θα τσεκάρει ότι η παλέτα #1 είναι έτοιμη. Οι παλέτες μπορούν να αλλάζονται χωρίς την αυτόματη ακολουθία ή τις εισχωρήσεις IPS. Αυτό γίνεται χρησιμοποιώντας το Μ50 με τον κωδικό Ρ. Το Μ50 Ρ1θα φορτώσει την παλέτα #1 χωρίς να τσεκάρει εάν έχει προγραμματιστεί. Εάν το κουμπί έτοιμο μέρος (part ready) έχει πατηθεί, τότε η παλέτα #1 Θα φορτωθεί. Εάν το κουμπί έτοιμο μέρος (part ready) δεν έχει πατηθεί για την παλέτα #1, το φώς του δείκτη στο κουμπί θα ανάψει και το μήνυμα προγραμματίστε παλ #1 program pal #1 θα παρατεθεί. Πίνακας προγραμματισμού παλέτας (pallet schedule table). Ο Πίνακας προγραμματισμού παλέτας (pallet schedule table) δίνει μια σειρά εργαλείων που θα βοηθήσουν τον χρήστη με το πρόγραμμα. Σειρά φορτώματος και κατάσταση παλέτας. Αυτά τα δύο χαρακτηριστικά δουλεύουν μαζί για να δείξουν ποια παλέτα υπάρχει στον μηχανικό χώρο. Χρήση παλέτας. Αυτό το χαρακτηριστικό δίνει τον αριθμό των φορών που έχει φορτωθεί η συγκεκριμένη παλέτα στον μηχανικό χώρο. Ο δείκτης θα γυρίσει πάνω από το 0 μετά από αλλαγές παλετών. Αριθμός προγράμματος. Αυτή η λεπτομέρεια δείχνει ποιος αριθμός προγράμματος έχει ανατεθεί στην παλέτα. Σχόλιο προγράμματος. Αυτή η περιοχή παραθέτει τα σχόλια που έχουν γραφτεί σε μέρος του προγράμματος. Υπάρχουν 30 διαφορετικές αξίες καταστάσεις παλετών που μπορούν να χρησιμοποιηθούν. Οι πρώτες τέσσερις :μη προγραμματισμένες, προγραμματισμένες, φορτωμένες και ολοκληρωμένες είναι καθορισμένες και δεν μπορούν να αλλαχτούν. Οι εναπομείνασες 26 μπορούν να αλλαχτούν και να χρησιμοποιηθούν όπως απαιτείται. Η αλλαγή ή η πρόσθεση κατάστασης κειμένου γίνεται στο PST. Χρησιμοποιείστε τα βέλη κουμπιά για να κινήσετε τον κέρσορα στη στήλη κατάσταση παλέτας (Pallet status) και πατήστε το κουμπί F1. Ένα μενού επιλογής θα εμφανιστεί πάνω από τη στήλη κατάσταση παλέτας (Pallet status)(πατώντας το F1 πάλι ή το Reset θα κλείσετε το μενού.) Ο αριθμός στα αριστερά του κειμένου είναι ο αριθμός της κατάστασης. Αυτός ο αριθμός χρησιμοποιείται με την εντολή Μ49 για να καθορίσει την κατάσταση από το μερικό πρόγραμμα. Τα χαρακτηριστικά του μενού μπορούν να επιλεχθούν με τα πάνω και κάτω βέλη κουμπιά ή το jog handle. Εισάγετε το κείμενο, και μετά πατήστε το F3. Σημείωση: Όλες οι παλέτες χρησιμοποιούν την ίδια λίστα κατάστασης. Πατώντας το F1 θα κλείσει το μενού χωρίς να αλλάξει η κατάσταση καμίας παλέτας. Το να ξαναβάλουμε ένα εργαλείο κατάστασης στο Χρήστης (user) γίνεται επιλέγοντας ένα εργαλείο από το μενού και πατώντας το F4. Όλα τα εργαλεία κατάστασης μπορούν να επανατοποθετηθούν την ίδια στιγμή με το κλειδί αυθεντικότητας.(origin key). Η αλλαγή της κατάστασης μίας ατομικής παλέτας μπορεί να γίνει από το PST ή με την εντολή Μ49. Στο PST, κινήστε τον κέρσορα του πίνακα στην στήλη κατάσταση παλέτας (Pallet status) για την επιθυμητή παλέτα. Πατήστε το F1 για το εργαλείο κατάστασης μενού. Χρησιμοποιείστε τα βέλη κουμπιά για να επιλέξετε την κατάσταση και μετά πιέστε το F2 ή το Write/Enter(γράψε/είσαγε). Δείτε την προηγούμενη περιγραφή του Μ49 και στα παρακάτω παραδείγματα για να καθορίσετε την κατάσταση μίας παλέτας από ένα πρόγραμμα. Προσοχή: Οι παρακάτω εντολές μπορούν να προκαλέσουν κίνηση στα περιστρεφόμενα αντικείμενα. Μηδενικό γύρισμα (zero return) & Δήμου Ζαπάντη Λειτουργία 58

66 Το Μ48 πρέπει να τοποθετηθεί στην αρχή του προγράμματος (ή σε τομέα του προγράμματος) που τρέχει για την τρέχουσα παλέτα. Αυτό θα τσεκάρει ότι το πρόγραμμα ταιριάζει με την παλέτα κάθε φορά που τρέχει ένα πρόγραμμα. Για παράδειγμα: Οxxxx(users program) πρόγραμμα χρηστών Μ48 ; ; (users part program for pallet 1) μερικό πρόγραμμα χρηστών για παλέτα 1 ; Μ30 Οxxxx (users program) πρόγραμμα χρηστών Μ48 ; ;(users part program for pallet 2) μερικό πρόγραμμα χρηστών για παλέτα 2 ; Μ30 Ένας συναγερμός θα ενεργοποιηθεί, Α (ή Β) όχι σε θέση, εάν η παλέτα στο μηχάνημα δεν είναι αυτή που σχετίζεται με το μερικό πρόγραμμα. Εάν ο συναγερμός ενεργοποιηθεί, επαληθεύστε το σωστό πρόγραμμα που τρέχει για την φορτωμένη παλέτα. Σημαντικό: Επαληθεύστε ότι το τραπέζι περιστροφής στην παλέτα είναι συνδεδεμένο με τον σύνδεσμο 1 (connector 1) και το τραπέζι περιστροφής στην παλέτα είναι συνδεδεμένο με τον σύνδεσμο 2 (connector 2). Δείγμα προγραμμάτων Παράδειγμα #1 Ένα βασικό πρόγραμμα αλλαγής παλέτας που φορτώνει την επόμενη προγραμματισμένη παλέτα και τρέχει το μερικό πρόγραμμα. Το παρακάτω είναι ένα δείγμα του PST, το οποίο υποδεικνύει ότι η παλέτα #1 είναι φορτωμένη και ότι η παλέτα #2 είναι προγραμματισμένη. Η παλέτα #2 θα φορτωθεί μετά (βλέπε στήλη 2 Εντολή φόρτωσης load order) και το πρόγραμμα Ο06012 θα χρησιμοποιηθεί για να κόψει κομμάτια στην παλέτα (βλέπε στήλη 5 αριθμός προγράμματοςprogram number). Το σχόλιο του προγράμματος θα παρθεί από το πρόγραμμα. Προγραμματισμός παλέτας δείγμα πίνακα 1 Αριθμός Εντολή Κατάσταση Χρήση Αριθμός Σχόλιο Παλέτας φόρτωσης παλέτας παλέτας προγράμματος προγράμματος 1 * φορτωμένο 23 Ο04990 (rough and finish) 2 1 προγραμματισμένο 8 Ο06012 (cut slot) (αριθμός προγράμματος) Μ50 (εκτελεί την αλλαγή παλέτας στην επόμενη προγραμματισμένη παλέτα, αφού πατηθεί το κουμπί μερικώς έτοιμο (part ready) G188 (Καλεί τα μέρη προγραμμάτων για την φορτωμένη παλέτα βασισμένο στην PST εισαγωγή για την παλέτα) Μ99 (βρόχος στην κορυφή του κύριου προγράμματος) Ο04990 Μέρος προγράμματος Μ99 (μερικό πρόγραμμα χρήστη) (επιστρέφει από το υποπρόγραμμα) Ο06012 Μέρος προγράμματος (μερικό πρόγραμμα χρήστη) Μ49Q12 Θέτει την κατάσταση της παλέτας στη 12 βασική χορδή που έχει καθοριστεί από τον χρήστη. Σε αυτή την περίπτωση, ο αριθμός κατάστασης 12 θα καθοριστεί σαν τελευταία παλέτα last pallet. Μ99 (επιστρέφει από το υποπρόγραμμα) Περιγραφή: Ο πρώτος βρόχος στο πρόγραμμα Ο00001 θα φορτώσει την παλέτα #2 (Μ50) και θα τρέξει το πρόγραμμα Ο06012 (Το G188 θα επιλέξει ένα πρόγραμμα από το PST για την παλέτα #2). Το PST θα μοιάζει τότε με το δείγμα πίνακα 2.Ο αστερίσκος για την παλέτα #2 στην στήλη σειρά φόρτωσης load order υποδεικνύει ότι αυτή η παλέτα είναι στην φρέζα. & Δήμου Ζαπάντη Λειτουργία 59

67 Δείγμα πίνακα 2 προγραμματισμού παλέτας. Αριθμός Εντολή Κατάσταση Χρήση Αριθμός Σχόλιο Παλέτας φόρτωσης παλέτας παλέτας προγράμματος προγράμματος 1 0 ολοκληρωμένο 23 Ο04990 (rough and finish tog 2 * φορτωμένο 9 Ο06012 (cut slot) Περιγραφή: Στον επόμενο βρόχο με το πρόγραμμα Ο00001, το Μ50 θα ανιχνεύσει ότι καμία παλέτα δεν έχει προγραμματιστεί. Το φως του πυρσού θα ανάψει πράσινο και το πρόγραμμα Ο00001 μέχρι ο χειριστής να προγραμματίσει μία παλέτα ή να πατήσει RESET. Μία παλέτα μπορεί να προγραμματιστεί πατώντας το κουμπί έτοιμο μέρος (part ready button). Παράδειγμα #2 Η βασική αλλαγή παλέτας που εντοπίζει ποιο κομμάτι θα μπει στη μηχανή στην κάθε παλέτα. Κάθε παλέτα έχει μια διαφορετική μηχανική λειτουργία. Σημειώστε ότι ο Ρ κωδικός για το Μ46 είναι μια γραμμή αριθμών στο τρέχον πρόγραμμα, όχι ένα αριθμός υποπρογράμματος. Οxxxxx Αριθμός προγράμματος Μ50 Εκτελεί την αλλαγή παλέτας αφού πατηθεί το κουμπί έτοιμο μέρος (part ready button) ή το PST έχει αναβαθμιστεί Μ46 Q1 PXX1 Αυτή η γραμμή θα ελέγξει αν η παλέτα είναι πάνω στο μηχάνημα. Εάν είναι πάνω τότε θα πηδήξει στη γραμμή xx1. Εάν η παλέτα δεν είναι πάνω στο μηχάνημα, τότε θα συνεχίσει στην άλλη γραμμή. (Δείτε περιγραφή του Μ46) M46 Q2 Pxx2 (Εάν η παλέτα #2 είναι φορτωμένη, το πρόγραμμα θα πηδήξει στη γραμμή xx2, αλλιώς θα πάει στην επόμενη γραμμή) M99 Pxxxx (Πηδήξτε στη γραμμή Nxxxx: δείτε τον τομέα κωδικό Μ(M code) για μία πιο λεπτομερή περιγραφή για το M99) Nxx1 (Γραμμή αριθμού) Μέρος προγράμματος (Το μερικό πρόγραμμα του χρήστη για την παλέτα #1.) για την παλέτα #1 M99 Pxxxx (Πηδήξτε στη γραμμή Nxxxx: δείτε τον τομέα κωδικό Μ(M code) για μία πιο λεπτομερή περιγραφή για το M99) Nxx2 (Γραμμή αριθμού) Μέρος προγράμματος (Το μερικό πρόγραμμα του χρήστη για την παλέτα #2.) για την παλέτα #2 M99 Pxxxx (Πηδήξτε στη γραμμή Nxxxx) Nxxxx M99 (Γραμμή αριθμού) (Επαναλαμβάνει το πρόγραμμα: δείτε τον τομέα κωδικό Μ (M code) για μία πιο λεπτομερή περιγραφή για το M99) Παράδειγμα #3 Αυτή είναι μία εναλλακτική μέθοδος για το παράδειγμα #2 που χρησιμοποιεί τις κλήσεις υποπρογραμμάτων, αλλά δεν μετακινείται αν η παλέτα δεν είναι προγραμματισμένη. Σημείωση: Για σωστή λειτουργία του Μ50 με ένα κωδικό Ρ (P code) πρέπει να προηγείται από το Μ36. M36 P1 (Ανάβει το «Καμία προγραμματισμένη παλέτα») στην οθόνη, ο πυρσός ανάβει πράσινος, στο κουμπί «προγραμμάτισε την παλέτα» (schedule pallet button) για την παλέτα #1 μέχρι το κουμπί να πατηθεί ή η παλέτα να προγραμματιστεί στο PST) Μ50 Ρ1 (Φορτώνει την παλέτα #1) M98 Pxxx1 (Ελέγχει τη μετακίνηση στο πρόγραμμα Oxxx1 και τρέχει αυτό το πρόγραμμα. Δείτε τον τομέα κωδικού Μ (M code) για πιο λεπτομερή περιγραφή του M99) M36 P2 (Περιμένει την παλέτα για να προγραμματιστεί) Μ50 Ρ2 (Φορτώνει την παλέτα #2) M98 Pxxx2 Μ99 (Ελέγχει την μετακίνηση στο πρόγραμμα Oxxx2 και τρέχει αυτό το πρόγραμμα) (Επαναλαμβάνει το πρόγραμμα: δείτε τον τομέα με τους κωδικούς Μ(M code) για μία πιο λεπτομερή περιγραφή για το M99) Σημείωση: Το Μ99 στο τέλος του προγράμματος θα προκαλέσει συνεχή λειτουργία. Το Μ30 στο τέλος του προγράμματος θα προκαλέσει την αναμονή του ελέγχου μέχρι ο χρήστης να πατήσει το κουμπί Cycle Start. & Δήμου Ζαπάντη Λειτουργία 60

68 Αποκατάσταση αλλαγής παλέτας (EC-300, EC-400, MDC) EC-300 or MDC Εάν η αλλαγή παλέτας διακοπεί ακόμα ένα Μ50 πρέπει να τρέξει, χρησιμοποιήστε το Μ50Ρ1 ή το Μ50Ρ2. Εάν αυτό βάλει την λανθασμένη παλέτα μέσα στη φρέζα, τότε ένα ακόμα Μ50 πρέπει να τρέξει. EC-400 Ο έλεγχος έχει μία εμφάνιση αποκατάστασης αλλαγής παλέτας για να στηρίξει τον χειριστή εάν αποτύχει μία αλλαγή παλέτας. Για να εισάγετε την εμφάνιση αποκατάστασης αλλαγής παλέτας πατήστε το κουμπί της αποκατάστασης (Recovery button) και μετά πατήστε το συγκεκριμένο λειτουργικό κουμπί (F2) για την εμφάνιση της αποκατάστασης αλλαγής παλέτας. Σημειώστε πώς εάν η παλέτα είναι στη σωστή θέση, η αποκατάσταση αλλαγής παλέτας δεν είναι διαθέσιμη. Ο πιο βολικός τρόπος να αποκαταστήσετε μια αποτυχημένη αλλαγή παλέτας είναι να επιχειρήσετε να πατήσετε το Υ και να ακολουθήσετε το κείμενο βοήθειας στην οθόνη. Ένα μήνυμα θα ωθήσει τον χρήστη να διατάξει ένα μεμονωμένο βήμα της ακολουθίας αλλαγής παλέτας. Περισσότερα από ένα βήματα ίσως χρειαστεί να ολοκληρωθούν, καθώς κάθε βήμα ολοκληρώνεται, πατήστε το «Υ» για το επόμενο βήμα. Ο έλεγχος θα βγει από την οθόνη αποκατάστασης μόλις η αλλαγή παλέτας αποκατασταθεί. Αντικατάσταση παλέτας (EC-400) Οι παλέτες μπορούν να φορτωθούν μέσα στη φρέζα διαμέσου του σταθμού φόρτωσης. Σημειώστε την κατεύθυνση της παλέτας, η παλέτα μπορεί να φορτωθεί μόνο με έναν τρόπο. Ένα μονοπάτι θα δημιουργηθεί μέσα στην παλέτα για να εξασφαλίσει τη σωστή κατεύθυνση της παλέτας. 1. Κατευθύνετε την παλέτα 90 μοίρες από την έναρξη προς κάθε κατεύθυνση. 2. Προσαρμόστε μια κατάλληλη ανυψωτική μηχανή στην κορυφή του μόνιμου σκεύους ή χρησιμοποιήστε μπουλόνια βιδωμένα στις τρύπες της παλέτας. 3. Σηκώστε την παλέτα περίπου.25 (6.35 mm) για να την τοποθετήσετε πάνω από τους ζουμπάδες του σταθμού φόρτωσης, αλλά κάτω από την βάση κλειδώματος. Τραβήξτε την παλέτα προς το μέρος σας μέχρι να αδειάσει ο σταθμός φόρτωσης. Pallet Storage (EC-400) Όταν αφαιρείτε την παλέτα, σιγουρευτείτε ότι την τοποθετείτε σε μία μαλακή επιφάνεια όπως μία ξύλινη παλέτα. Η κάτω πλευρά της παλέτας έχει επεξεργασμένες επιφάνειες που πρέπει να προστατευθούν. & Δήμου Ζαπάντη Λειτουργία 61

69 ΣΥΜΒΟΥΛΕΣ ΚΑΙ ΚΟΛΠΑ Γενικές συμβουλές. Αναζήτηση με τον κέρσορα για ένα πρόγραμμα. Όταν είμαστε σε εμφάνιση EDIT ή MED, μπορείτε να επιλέξετε και να παραθέσετε ένα άλλο πρόγραμμα εισάγοντας τον αριθμό του προγράμματος (Onnnnn) και πατώντας τα πάνω και κάτω βέλη κουμπιά ή το F4. Αναζήτηση για την εντολή ενός προγράμματος. Η έρευνα για μία συγκεκριμένη εντολή σε ένα πρόγραμμα μπορεί να γίνει είτε με την εμφάνιση MED ή EDIT. Εισάγετε το γράμμα κωδικό της διεύθυνσης (A,B,C etc) ή το γράμμα κωδικό της διεύθυνσης και την μία αξία (Α1.23), και πατήστε τα πάνω ή κάτω κουμπιά βέλη. Εάν εισαχθεί ο κωδικός διεύθυνσης και όχι η αξία, η αναζήτηση θα σταματήσει στην επόμενη χρήση αυτού του κωδικού διεύθυνσης, ανεξάρτητα από την αξία. Εντολή ατράκτου. Μπορείτε να σταματήσετε ή να ξεκινήσετε την άτρακτο με το CW ή το CCW κάθε φορά που είστε σε ένα Single Block stop ή σε ένα Feed Hold. Όταν ξανά ξεκινήσετε το πρόγραμμα με το CYCLE START, η άτρακτος θα ενεργοποιηθεί. Σώζοντας ένα πρόγραμμα MDI. Μπορείτε να σώσετε ένα πρόγραμμα από το MDI στην λίστα των προγραμμάτων. Για να το κάνετε αυτό, βεβαιωθείτε πως ο κέρσορας είναι στη αρχή του προγράμματος MDI, εισάγετε ένα αριθμό προγράμματος ( Onnnnn) και πατήστε το ALTER. Κάνετε πιο γρήγορο τον άξονα της αρχικής. Μπορείτε να κάνετε πιο γρήγορους τους άξονες στην μηχανή μηδέν πατώντας το πλήκτρο HOME G28. Μπορείτε επίσης να στείλετε μόνο ένα άξονα στην μηχανή μηδέν σε γρήγορη κίνηση. Εισάγετε τον αριθμό του άξονα (πχ Χ) και μετά πιέστε HOME G28. Προσοχή! Δεν υπάρχει προειδοποίηση σε κάθε πιθανή σύγκρουση. Πρόγραμμα/Διατήρηση Επισκόπηση προγράμματος. Η επισκόπηση προγράμματος σας επιτρέπει να περιηγηθείτε και να επιθεωρήσετε το ενεργό πρόγραμμα στην δεξιά πλευρά της οθόνης παρουσίασης, καθώς παράλληλα βλέπετε το ίδιο το πρόγραμμα να τρέχει στην αριστερή πλευρά της οθόνης. Για να εισάγετε την επισκόπηση προγράμματος, πατήστε F4 καθώς τρέχει ένα πρόγραμμα σε εμφάνιση MED και σε παρουσίαση PRGRM. Επιμέλεια φόντου. Αυτό το χαρακτηριστικό σας επιτρέπει να επιμελείσθε ένα πρόγραμμα καθώς αυτό τρέχει. Πατήστε ΜΕΜ και μετά PRGRM, εισάγετε τον αριθμό του προγράμματος που θα επιμεληθεί και μετά πατήστε το F4. Οι αλλαγές είναι πιθανές καθώς τρέχει το πρόγραμμα, παρόλα αυτά, οι αλλαγές στο τρέχον πρόγραμμα δεν θα έχουν αποτέλεσμα αν δεν κλείσει το πρόγραμμα με ένα Μ30 ή το RESET. Θέση Εμφάνιση DIST-TO-GO. Για να μηδενίσετε αυτή τη εμφάνιση για μία κίνηση μακρινής αναφοράς, χρησιμοποιήστε την θέση εμφάνισης DIST-TO-GO. Όταν είστε στην εμφάνιση POSIT και στην εφαρμογή handle jog, πατήστε κάθε άλλη εφαρμογή λειτουργίας (EDIT, MEM, MDI κλπ) και μετά πηγαίνετε πίσω στο handle jog, αυτό θα μηδενίσει όλες τις παραμέτρους στην εμφάνιση DIST-TO-GO. Εμφάνιση POS-OPER. Αυτή η εμφάνιση χρησιμοποιείται μόνο για αναφορά. Κάθε άξονας μπορεί να μηδενιστεί ανεξάρτητα. Για να μηδενίσετε ένα συγκεκριμένο άξονα, στην εμφάνιση POSIT πηγαίνετε πάνω ή κάτω στην σελίδα στο μεγάλο ψηφίο της σελίδας POS-OPER. Πατώντας το Origin θα μηδενιστούν οι επιλεγμένοι άξονες. Ή πατήστε τα κουμπιά Χ,Υ ή Ζ και μετά το Origin για να μηδενίσετε την εμφάνιση των αξόνων. Για να εισάγετε μία αξία για ένα xis εισάγετε το γράμμα του άξονα και μία αξία (π.χ. Χ2. 125) και πατήστε το Origin. Εκκίνηση Εισάγοντας τις αξίες εκκίνησης. Με το να πατήσετε το OFSET θα έχετε να επιλέξετε ανάμεσα στις σελίδες Tool length offsets και Work zero offsets. Πατώντας το γράψε/εισάγαγε (Write/ Enter) θα εισαχθεί ο αριθμός στην επιλεγμένη αξία εκκίνησης. Πατώντας το F1 θα αντικατασταθεί η επιλεγμένη εκκίνηση από τον επιλεγμένο αριθμό. Πατώντας το F2 θα εισαχθεί η αρνητική αξία στις εκκινήσεις. Θέση ψυκτικού πώματος. Η θέση ψυκτικού στομίου παρατίθεται στην πάνω αριστερή γωνία της σελίδας Γεωμετρία εργαλείων εκκίνησης. Καθαρίζοντας όλες τις εκκινήσεις και τις μακρό μεταβλητές. Όταν είστε στην εμφάνιση Tool length offset μπορείτε να καθαρίσετε όλες τις εκκινήσεις πατώντας το πλήκτρο Origin. Αυτό επίσης λειτουργεί και στην εκκίνηση μηδενικής δουλείας (work Zero Offset) και στην σελίδα μακρό μεταβλητών (macro variables). Τρέχουσες εντολές. Το προγραμματισμένο (PGM) και το πραγματικό (ACT) federate και η ταχύτητα της ατράκτου παρατίθενται στην πρώτη σελίδα του CURNT COMDS, σαν PGM Fnnnn, PGM Snnnn, ACT Fnnnn και CMD Snnnn. & Δήμου Ζαπάντη Λειτουργία 62

70 Υπολογιστής Μεταφέροντας απλούς υπολογισμούς. Ο αριθμός στο κουτί του απλού υπολογιστή (στην πάνω αριστερή γωνία) μπορεί να μεταφερθεί σε κάθε γραμμή λογισμικού η οποία έχει επιλεχθεί από τον κέρσορα μετακινώντας τον κέρσορα στη γραμμή και πατώντας F1. Μεταφέροντας στο EDIT ή στο MDI. Πατώντας το F3 θα μεταφέρετε τον αριθμό στο κουτί υπολογιστή (όταν ο κέρσορας είναι πάνω στον αριθμό του κουτιού) είτε σε εμφάνιση EDIT ή MD. Εισάγετε το γράμμα (Χ,Υ ή Ζ) που επιθυμείτε να χρησιμοποιήσετε με τον αριθμό από τον υπολογιστή. Κυκλικός υπολογιστής. Ο κυκλικός υπολογιστής θα παραθέσει σε λίστα τους τέσσερις διαφορετικούς τρόπους με τους οποίους μία κυκλική κίνηση μπορεί να προγραμματιστεί χρησιμοποιώντας τις εισαχθείσες αξίες. Μία από τις λύσεις μπορεί να μεταφερθεί είτε σε εμφάνιση EDIT ή MDΙ. Για να το κάνετε αυτό, πατήστε με τον κέρσορα μέσα στη γραμμή προγράμματος που θέλετε να χρησιμοποιήσετε. Πατήστε είτε EDIT ή MDΙ. Πιέστε το κουμπί F3, το οποίο θα μεταφέρει την κυκλική κίνηση στην γραμμή εισαγωγής λογισμικού στο κάτω μέρος της εφαρμογής. Πατήστε INSERT για να προσθέσετε την κυκλική εντολή γραμμής μέσα στο πρόγραμμα σας. Εκφράσεις μιας γραμμής. Ο υπολογιστής επιτρέπει μία απλή, έκφραση μίας γραμμής χωρίς παρενθέσεις, όπως 23*45.2+6/2, για να λυθεί. Θα εκτιμηθεί όταν πατηθεί το κουμπί γράψε/είσαγε (Write/Enter button). Σημείωση: Ο πολλαπλασιασμός και η διαίρεση εκτελούνται πριν από την πρόσθεση και την αφαίρεση. Επιμέλεια Κείμενο χαμηλής βάσης. Το κείμενο χαμηλής βάσης μπορεί να χρησιμοποιηθεί εάν είναι ανάμεσα σε παρενθέσεις (σχόλια). Χρησιμοποιήστε το πλήκτρο Shift. Βγαίνοντας από την επιμέλεια του μπλοκαρίσματος. Η επιλογή της επιμέλειας μπλοκαρίσματος ακυρώνεται πατώντας το πλήκτρο αναίρεση (undo). Ο κέρσορας θα παραμείνει εκεί που είστε στο πρόγραμμα. Η αναίρεση δεν θα αλλάξει μία επιμέλεια που έχει γίνει στην επιμέλεια προσαρμογής. Το RESET επίσης θα απενεργοποιήσει την επιλογή του μπλοκαρίσματος, αλλά ο κέρσορας θα επιστρέψει στην αρχή του προγράμματος. Αναζήτηση προηγμένου επιμελητή. Όταν η αναζήτηση κειμένου (find text) χρησιμοποιείται και το κείμενο βρίσκεται, πατώντας το F1 αυτόματα θα επιλεχτεί η επιλογή βρες πάλι (find again). Επίσης όταν χρησιμοποιείται το επέλεξε κείμενο (select text), η επόμενη επιλογή θα είναι το μενού αντιγραφή επιλεγμένου κειμένου (copy selected text). Επιμέλεια δύο εκδοχών του ίδιου προγράμματος. Στην εμφάνιση EDIT, το F4 είναι το βασικό πλήκτρο που εμφανίζει ακόμα μία εκδοχή του τρέχοντος προγράμματος προς επιμέλεια. Το ίδιο πρόγραμμα θα παρατεθεί και στα δύο μισά της οθόνης και κάθε πρόγραμμα θα μπορεί να επιμεληθεί χρησιμοποιώντας το πλήκτρο EDIT για να εναλλάσσεστε από τη μία πλευρά στην άλλη. Και τα δύο προγράμματα θα ενημερώνονται καθώς οι επιμέλειες γίνονται. Αυτό είναι χρήσιμο για να επιμεληθείτε ένα μακρύ πρόγραμμα, μπορείτε να βλέπετε και να επιμελείσθε ένα τομέα του προγράμματος στην μία πλευρά της οθόνης και ένα άλλο τομέα στην άλλη πλευρά. Το γρήγορο βέλος του κέρσορα στον προηγμένο επιμελητή. Το βέλος του κέρσορα μπορεί να ανακαλείται μέσα στο πρόγραμμα. Για να το κάνετε αυτό εισάγετε τον προηγμένο επιμελητή, πατήστε το F2 και χρησιμοποιείστε το handle jog για να περιηγηθείτε ανάμεσα στο πρόγραμμα. Για να βγείτε από αυτή την εμφάνιση και να παραμείνετε σε αυτή τη θέση μέσα στο πρόγραμμα, πατήστε το πλήκτρο αναίρεση (undo) Προγραμματισμός Γρήγορη αναστροφή από ένα G84 δύσκαμπτο κύκλο κρουνού. Αυτό το χαρακτηριστικό του δύσκαμπτου κρουνού βγάζει τον κρουνό γρηγορότερα απ ότι τον έβαλε. Ένας κωδικός J στην γραμμή G84 το διατάζει, για παράδειγμα το J2 συνεχίζει την πορεία του δύο φορές πιο γρήγορα, το J3 τρείς φορές πιο γρήγορα κ.λπ. Μέχρι το J9. Ο κωδικός J πρέπει να καθορίζεται σε κάθε μονάδα. Αντιγράφοντας ένα πρόγραμμα στην LIST PROG. Στην εμφάνιση List Prog, ένα πρόγραμμα μπορεί να αντιγραφεί επιλέγοντας τον αριθμό του προγράμματος, πληκτρολογώντας το σε ένα νέο αριθμό προγράμματος (Onnnnn) και πατώντας το F1. Ο προηγμένος επιμελητής μπορεί επίσης να χρησιμοποιηθεί για να αντιγραφεί ένα πρόγραμμα, χρησιμοποιώντας το μενού του προγράμματος και την επιλογή «ενεργή αντιγραφή προγράμματος» (duplicate active program) Επικοινωνίες Λήψη φακέλων προγράμματος από τον Floppy Disc. Οι φάκελοι ενός προγράμματος μπορούν να φορτωθούν από ένα floppy disc χρησιμοποιώντας το μενού Ι/Ο και την επιλογή κατάλογος floppy (floppy directory) του προηγμένου επιμελητή. Πατώντας το γράψε/είσαγε (write/enter) στον κατάλογο floppy (floppy directory) θα παρατεθεί μία λίστα προγραμμάτων. Χρησιμοποιείστε τα κουμπιά βέλη ή το handle jog για να επιλέξετε τον φάκελο που θα φορτώσετε, μετά πατήστε το γράψε/εισάγαγε (write/enter). Ο κατάλογος floppy (floppy directory) θα συνεχίσει να παρατίθεται κατά την επιλογή περισσότερων φακέλων. Χρησιμοποιήστε το RESET ή το αναίρεση (UNDO) για να βγείτε από το μενού. Αποστολή RS232 από το Ι/Ο μενού ή αποστολή εντολών Floppy. Tα προγράμματα μπορούν να σταλθούν στον RS232 λιμένα ενός floppy disc από τον προηγμένο επιμελητή. Επιλέξτε το εργαλείο του μενού (στείλε RS232 ή στείλε floppy) και μία λίστα προγράμματος θα παρατεθεί. Επιλέξτε το πρόγραμμα που θα σωθεί, ή επιλέξτε τα όλα για να στείλετε όλα τα προγράμματα υπό το ίδιο όνομα φακέλου. Χρησιμοποιήστε τα πάνω και κάτω κουμπιά βέλη ή το handle jog και το πλήκτρο εισαγωγής (insert button) για να μαρκάρετε τα προγράμματα που θα στείλετε. Εάν τα προγράμματα δεν επιλεγούν χρησιμοποιώντας το πλήκτρο εισαγωγής (insert button), το υπάρχον επιλεγμένο κείμενο θα σταλεί. & Δήμου Ζαπάντη Λειτουργία 63

71 Στέλνοντας πολλαπλά προγράμματα χρησιμοποιώντας αριθμούς προγράμματος. Το στείλε το floppy(send floppy) κάτω από το Ι/Ο μενού του προηγμένου επιμελητή επιτρέπει στα προγράμματα να σώζονται στον floppy disc. Θα βγει η ένδειξη εισάγετε όνομα φακέλου floppy. Εισάγετε το όνομα και πατήστε το γράψε/είσαγε (write/enter). Εάν ένα όνομα φακέλου δεν εισαχθεί, τότε ο έλεγχος θα σώσει το κάθε πρόγραμμα χρησιμοποιώντας τον πενταψήφιο αριθμό προγράμματος όπως στο όνομα του φακέλου. Στέλνοντας ένα φάκελο προγράμματος από την εμφάνιση LIST PROG. Οι φάκελοι μπορούν να στέλνονται στον floppy disc ή μέσω της RS232 θύρας από την εμφάνιση LIST PROG. Χρησιμοποιήστε το βέλος του κέρσορα και το πλήκτρο της εισαγωγής (insert key) για να επιλέξετε το πρόγραμμα(τα) ή όλα για να στείλετε όλα τα προγράμματα υπό το ίδιο όνομα φακέλου. Όταν το F2 είναι πατημένο (για να στείλετε τα επιλεγμένα προγράμματα), ο έλεγχος θα σας ζητήσει ένα όνομα (8CHRCTRS.3XT). Πατήστε το F2 για δεύτερη φορά για να το στείλετε. Μπορείτε επίσης να χρησιμοποιήσετε το Ι/Ο μενού στον προηγμένο επιμελητή για να στείλετε και να λάβετε φακέλους προγραμμάτων. Στέλνοντας πολλαπλά προγράμματα από την LIST PROG χρησιμοποιώντας το SEND RS232 (στείλε RS232). Μερικά προγράμματα μπορούν να σταλούν στη σειριακή θύρα πληκτρολογώντας όλα τα ονόματα των προγραμμάτων μαζί στην γραμμή εισαγωγής χωρίς κενά (πχ. Ο12345Ο98765) και πατώντας SEND RS232(στείλε RS232). Αποστολή και λήψη εκκινήσεων, ρυθμίσεων, παραμέτρων και μακρό μεταβλητών από/προς δίσκο. Οι εκκινήσεις ρυθμίσεις, παράμετροι και μακρό μεταβλητές μπορούν να σωθούν σε ένα floppy disk. Πατήστε LIST PROG και επιλέξτε μία σελίδα εμφάνισης (π.χ. OFSET, SETNG). Πληκτρολογήστε σε ένα όνομα φακέλου και πιέστε F2 (ή F3 για να διαβάσετε αυτό τον φάκελο από τον δίσκο). Αποστολή και λήψη εκκινήσεων, ρυθμίσεων, παραμέτρων και μακρό μεταβλητών από/προς RS232. Οι εκκινήσεις ρυθμίσεις, παράμετροι και μακρό μεταβλητές μπορούν να σωθούν σε μία θύρα RS232. Πατήστε LIST PROG και επιλέξτε μία σελίδα εμφάνισης (π.χ. OFSET, SETNG). Εισάγετε ένα όνομα φακέλου και πατήστε το SEND RS232 (στείλε RS232) για να στείλετε αυτή τη σελίδα εμφάνισης στη θύρα RS232. Πατήστε το RECV RS232 για να διαβάσετε το φάκελο μέσω του RS-232. Διαγράφοντας ένα φάκελο προγράμματος από τον Floppy Disk. Ένας φάκελος μπορεί να διαγραφεί από τον floppy drive από την εμφάνιση LIST PROG. Πληκτρολογήστε DEL (διαγράψτε)<όνομα φακέλου> και πατήστε το γράψε/είσαγε (write/enter). & Δήμου Ζαπάντη Λειτουργία 64

72 ΦΙΛΙΚΟ ΣΤΟ ΧΡΗΣΗ, ΣΥΣΤΗΜΑ ΠΡΟΓΡΑΜΜΑΤΙΣΜΟΥ (IPS) ΕΙΣΑΓΩΓΗ Το προαιρετικό λογισμικό του φιλικού στο χρήστη σύστημα προγραμματισμού, απλοποιεί την αξιοποίηση των πλήρη CNC προγραμμάτων. Για να εισάγετε το IPS μενού πατήστε το handle jog. Πλοηγηθείτε στα μενού, χρησιμοποιώντας τα αριστερά και τα δεξιά κουμπιά βέλη. Για να επιλέξετε το μενού πατήστε Write/Enter. Μερικά μενού έχουν υπό-μενού στα οποία πάλι χρησιμοποιήστε τα αριστερά και δεξιά κουμπιά βέλη και το ENTER για να επιλέξετε ένα υπό-μενού. Χρησιμοποιήστε τα κουμπιά βέλη για να πλοηγηθείτε στα μεταβλητά κελιά. Πληκτρολογήστε σε ένα μεταβλητό κελί χρησιμοποιώντας το αριθμητικό πληκτρολόγιο και πατήστε Write/Enter.Για να βγείτε από το μενού πατήστε Cancel. Για να βγείτε από το IPS μενού πατήστε οποιοδήποτε από τα πλήκτρα της παρουσίασης εκτός από το Offset. Πιέστε το Handle Jog για να επιστρέψετε στα IPS μενού. Σημειώστε πώς ένα πρόγραμμα που έχει εισαχθεί μέσω των IPS μενού, είναι επίσης προσβάσιμο σε ΜDI τρόπο εφαρμογής. ΑΥΤΟΜΑΤΟΣ ΤΡΟΠΟΣ ΕΦΑΡΜΟΓΗΣ Οι μετατοπίσεις των εργαλείων και της εργασίας πρέπει να εγκατασταθούν πριν τρέξει η αυτόματη λειτουργία. Εισάγετε τις τιμές για κάθε εργαλείο που χρησιμοποιείται στην οθόνη της εκκίνησης. Οι μετατοπίσεις των εργαλείων θα αναφερθούν όταν το εργαλείο θα ανακληθεί στην αυτόματη λειτουργία. Σε κάθε μία από τις ακόλουθες διαδραστικές εικόνες ο χρήστης θα κληθεί να εισάγει δεδομένα τα οποία χρειάζονται για να ολοκληρωθούν κοινές μηχανικές αποστολές. Όταν όλα τα δεδομένα έχουν εισαχθεί,πατώντας Cycle start θα ξεκινήσει η μηχανική διαδικασία. Δείγμα IPS οθόνης ΜΕΘΟΔΟΣ ΣΥΣΤΗΜΑΤΟΣ Οι οθόνες της μεθόδου συστήματος έχουν εγκατασταθεί για να δείχνουν στον χρήστη τρέχοντες συναγερμούς, ένα ιστορικό συναγερμού, ένα παρατηρητή συναγερμού και γράψιμο εμφάνισης μηνυμάτων. Επίσης το χαρακτηριστικό του Recorder είναι σε αυτή την ομάδα. IPS καταγραφέας Ο Player/Recorder χρησιμοποιείται για να δημιουργηθούν προγράμματα για πολύ-χρηστικά μέρη συνδυάζοντας μέρη προγραμμάτων που δημιουργούνται χρησιμοποιώντας ατομικά χαρακτηριστικά αυτόματου μερικού προγραμματισμού. Η οθόνη της καταγραφής έχει ένα αριθμό εντολών που επιλέγονται χρησιμοποιώντας τα αριστερά και δεξιά κουμπιά βέλη. & Δήμου Ζαπάντη Λειτουργία 65

73 Λειτουργία Αυτές οι εντολές είναι: Σταμάτα (stop) - σταματά την καταγραφή Παίξε (play) - ξεκινά το playback, ξεκινώντας με την υπογραμμισμένη διαδικασία. Η φρέζα δεν θα ξεκινήσει μέχρι ο κύκλος της εκκίνησης να πατηθεί. Κατέγραψε (record) - ξεκινά την καταγραφή των λειτουργιών και των εισαγόμενων δεδομένων. Διαγραφή όλων (delete all) - διαγράφει όλες τις καταγεγραμμένες διεργασίες. Διαγραφή ενός (delete one) - διαγράφει μια μοναδική διαδικασία στη σειρά. Σημείωση ότι θα διαγράψει την τελευταία διεργασία μέσα στη λίστα (play list) αν μια διαδικασία δεν είναι τελευταία, θα πρέπει να διαγράψετε όλες τις διεργασίες που προκύπτουν μετά από αυτή μέχρι να πάρετε αυτή που χρειάζεστε. Πατώντας το πλήκτρο της διαγραφής (delete) θα διαγράψετε την τελευταία διεργασία επίσης. Προσπέρνα την εκκίνηση (skip start) - Γυρίζει πίσω το πρόγραμμα στην πρώτη διεργασία. Επίσης πατώντας Home θα επιστρέψετε στην πρώτη διεργασία της λίστας. Προσπέρνα το τέλος(skip end)-γυρίζει μπροστά το πρόγραμμα στην τελευταία διεργασία. Επίσης πατώντας End θα προσπεράσετε το τέλος των διεργασιών. Πίσω ένα (back one) - Βαδίζει προς τα πίσω ανάμεσα στις διεργασίες. Πατώντας το πάνω βέλος στο πληκτρολόγιο θα γίνει το ίδιο. Μπροστά ένα (forward one) - Βαδίζει μπροστά ανάμεσα στις διεργασίες. Πατώντας το κάτω βέλος στο πληκτρολόγιο θα γίνει το ίδιο. Λειτουργία Εισάγετε το IPS χαρακτηριστικό, πατώντας το Handle jog.χρησιμοποιείστε τα αριστερά και δεξιά κουμπιά βέλη για να επιλέξετε την ετικέτα σύστημα (System) και πιέστε ENTER (εισαγωγή). Χρησιμοποιείστε τα αριστερά και τα δεξιά κουμπιά βέλη για να επιλέξετε την ετικέτα καταγραφέας (Recorder) και πιέστε ENTER (εισαγωγή). Επιπροσθέτως, ο τρόπος εφαρμογής του καταγραφέα (Recorder) μπορεί να εισαχθεί γρήγορα πιέζοντας F4 από οποιαδήποτε IPS οθόνη. Το F4 θα ενεργοποιεί ή θα απενεργοποιεί τον τρόπο εφαρμογής του καταγραφέα (Recorder mode). Δημιουργώντας ένα μερικό πρόγραμμα Για να δημιουργήσετε ένα μερικό πρόγραμμα, τοποθετήστε τον recorder/player στο κατέγραψε Record, βγείτε από τον τρόπο εφαρμογής συστήματος (System mode) και μπείτε στον τρόπο εφαρμογής για την πρώτη διαδικασία. Παρατηρήστε πως όταν ο έλεγχος είναι στον τρόπο εφαρμογής κατέγραψε(record mode) ένα παλλόμενο φωτεινό Κ καταγράφει ( Recording ) θα εμφανίζεται πάνω αριστερά. Ξεκινήστε τη μηχανική διαδικασία, εισάγετε τις τιμές και πιέστε Cycle start. Η φρέζα θα τρέξει το πρόγραμμα και θα κόψει το πρώτο χαρακτηριστικό. Μόλις τελειώσει, επαναλάβετε τα προηγούμενα βήματα για τα εναπομείναντα μερικά χαρακτηριστικά. Σημείωση: μόλις πατηθεί το cycle start, η λειτουργία καταγράφεται, ακόμα και αν η λειτουργία δεν έχει ολοκληρωθεί. Μόλις όλες οι μηχανικές διαδικασίες εισαχθούν, επιστρέψτε στον Recorder/player (ή πιέστε F4 για να επαναφέρετε τον καταγραφέα), επιλέξτε το σταμάτα (Stop) και πατήστε Enter (ή πατήστε F4), αυτό σταματά την καταγεγραμμένη συνεδρία. Θα αντιληφθείτε πώς υπάρχει τώρα μία λίστα διεργασιών στο παράθυρο των καταγραφών. Αυτές μπορούν να επιμεληθούν από αυτή τη σελίδα χρησιμοποιώντας τα άλλα κουμπιά του Recorder/player.Μία εναλλακτική για να επιμεληθείτε τις διεργασίες είναι να εκτελέσετε την εφαρμογή, μετά να εισάγετε τον τρόπο εφαρμογής MDI.Ο MDI τρόπος εφαρμογής αποκαλύπτει τον κωδικό του μηχανήματος και μπορεί να επιμεληθεί εδώ. Σημείωση: Εάν το μηχάνημα είναι εξοπλισμένο με τον μετατροπέα εργαλείου η φρέζα αυτόματα θα αλλάξει εργαλεία όπως απαιτείται στο πρόγραμμα. & Δήμου Ζαπάντη Λειτουργία 66

74 Χειριζόμενοι ένα μέρος Φορτώστε ένα κομμάτι, πηγαίνετε στον τρόπο εμφάνισης Recorder/Player, υπογραμμίστε το Παίξε (Play) και πιέστε είσαγε(enter). Αυτό ενεργοποιεί τον Player.Πατώντας το Cycle Start κουμπί θα ξεκινήσει η καταγεγραμμένη μηχανική διαδικασία. Ο Player θα ξεκινήσει από την επιλεγμένη γραμμή στη σειρά. Προειδοποίηση: Η φρέζα θα ξεκινήσει, μόλις το Cycle Start πατηθεί. Οι αλλεπάλληλες λειτουργίες θα εκτελεστούν, εάν επιθυμείτε, αλλά το Cycle Start πρέπει να πατηθεί για να συνεχίσει η κάθε λειτουργία. Προειδοποίηση: Ο λειτουργός πρέπει να αλλάξει εργαλεία, εάν απαιτείται, προτού πιέσει το Cycle Start για την επόμενη λειτουργία. Τα χαρακτηριστικά του προγράμματος μπορούν να διαφοροποιηθούν ανοίγοντας το μενού του Recorder/Player, επιλέξτετο παίξε(play)και πατήστε το είσαγε (Enter). Από τον τρόπο εφαρμογής MDI, είναι επίσης πιθανό να δημιουργήσετε ένα καινούργιο πρόγραμμα κωδικού-g (G-code), στη μνήμη βάζοντας τον κέρσορα στην κορυφή της γραμμής, πληκτρολογώντας Onnnnn (το γράμμα Ο ακολουθείται από έναν αριθμό προγράμματος) και μετά πιέζοντας το κουμπί Alter. Αυτό θα δημιουργήσει ένα νέο πρόγραμμα στη μνήμη. Αυτό είναι χρήσιμο στην επιμέλεια, στην αποθηκευμένα αρχεία κ.λπ. Επιμελούμενοι τις διαδικασίες Μπορείτε να αφαιρέσετε τις διαδικασίες διαγράφοντας τες μία κάθε φορά, επιλέγοντας το διέγραψε ένα (delete one) και πατώντας το είσαγε(enter), ή να αφαιρέσετε όλη τη λίστα, επιλέγοντας το διέγραψε όλα (delete all) και πατώντας το είσαγε(enter). Χρησιμοποιήστε τα κουμπιά βέλη για να κινηθείτε ανάμεσα στη λίστα. Τα άλλα κουμπιά προσαρμογής, Προσπέρνα την εκκίνηση, Προσπέρνα το τέλος, Ένα πίσω και Ένα μπροστά μπορούν να χρησιμοποιηθούν για να ξεκινήσουν μέρος του προγράμματος σε ένα συγκεκριμένο σημείο. Ο λειτουργός μπορεί να προσθέσει λειτουργίες κάθε στιγμή πατώντας το κουμπί F4 (για να εισάγει τον τρόπο εφαρμογής Recorder/Player και να εκτελέσει μια νέα λειτουργία). Ετικέτες άλλων συστημάτων Η ετικέτα των συναγερμών, παραθέτει τρέχοντες συναγερμούς. Εάν ένας συναγερμός παρατίθεται, διορθώστε το πρόβλημα, πατήστε Reset και ο τόρνος θα συνεχίσει. Η ετικέτα του ιστορικού συναγερμών θα παραθέσει τους προηγούμενους συναγερμούς. Τα κουμπιά βέλη θα χρησιμοποιηθούν για να κινηθείτε ανάμεσα στους συναγερμούς. Η ετικέτα του προβολέα συναγερμών επιτρέπει στον χρήστη να εισάγει ένα αριθμό συναγερμού και μόλις το εισάγαγε (enter) πατηθεί, ο μηχανισμός θα δώσει τον προσδιορισμό. Η ετικέτα των μηνυμάτων επιτρέπει στο χρήστη να αφήνει μηνύματα στον επόμενο λειτουργό, ή υπενθυμίσεις για τον εαυτό τους. Τα μηνύματα εισάγονται αριστερά κάτω στην οθόνη. Πιέστε το εισάγαγε (enter) για να εισάγετε το κείμενο στο παράθυρο του μηνύματος. Χρησιμοποιείστε τα κουμπιά βέλη για να περιηγηθείτε ανάμεσα στις γραμμές. Το κουμπί της διαγραφής (delete) θα διαγράψει ολόκληρη τη γραμμή πάνω στην οποία βρίσκεται ο κέρσορας. Επιλέγοντας την ενεργοποίηση και την απενεργοποίηση Η επιλογή IPS απενεργοποιείται και ενεργοποιείται χρησιμοποιώντας την παράμετρο 315bit 31 (intuitive prog. Sys.)(φιλικά συστ. προγρ.)οι φρέζες με την επιλογή μπορούν να γυρίσουν στο παραδοσιακό πρόγραμμα Ηaas γυρίζοντας την παράμετρο των bit στο 0. Για να το κάνετε αυτό, πιέστε το κουμπί PARAM/DGNOS. Εισάγετε 315 και πιέστε το κάτω βέλος. Χρησιμοποιήστε τα αριστερά και δεξιά κουμπιά βέλη ή χειριστείτε με τοn χειρισμό της ώθησης (jog handle) για να κυλήσετε στην τελευταία παράμετρο των bit. (intuitive prog. Sys.) (φιλικά συστ. Προγρ.). Πιέστε το κουμπί επείγουσας παύσης (Emergency stop button), στον τύπο 0 και πατήστε εισάγαγε (enter). Για να απενεργοποιήσετε την επιλογή IPS, κυλήστε στην παράμετρο των bit όπως περιγράφηκε πριν, πατήστε το κουμπί της αυτόματης παύσης(emergency stop button) στον τύπο 1 και πιέστε εισάγαγε (enter). & Δήμου Ζαπάντη Λειτουργία 67

75 ΔΕΥΤΕΡΕΥΟΥΣΕΣ ΑΥΤΟΤΕΛΕΙΣ ΔΙΑΔΙΚΑΣΙΕΣ/ΥΠΟΠΡΟΓΡΑΜΜΑΤΑ (SUBROUTINES) Οι δευτερεύουσες αυτοτελείς διαδικασίες (υποπρογράμματα) είναι συνήθως μία σειρά εντολών που επαναλαμβάνονται αρκετές φορές σε ένα πρόγραμμα. Αντί να επαναλαμβάνονται οι εντολές πολλές φορές στο κύριο πρόγραμμα, οι δευτερεύουσες αυτοτελείς διαδικασίες γράφονται σε ένα ξεχωριστό πρόγραμμα. Το κύριο πρόγραμμα τότε έχει μια μοναδική εντολή που καλεί το υποπρόγραμμα. Ένα υποπρόγραμμα καλείται χρησιμοποιώντας το Μ97 ή το Μ98 και μία Ρ διεύθυνση. Ο κωδικός Ρ είναι ο ίδιος όπως ο αριθμός προγράμματος (Οnnnnn) του υποπρογράμματος που θα κληθεί. Οι canned cycles είναι η πιο κοινή χρήση των υποπρογραμμάτων. Οι Χ και οι Υ τοποθεσίες των τρυπών τοποθετούνται σε ένα ξεχωριστό πρόγραμμα και μετά καλούνται. Αντί να γράφετε Χ,Υ τοποθεσίες για κάθε εργαλείο, οι Χ και Υ τοποθεσίες γράφονται μία φορά για κάθε αριθμό εργαλείων. Τα υποπρογράμματα μπορούν να συμπεριλάβουν ένα L ή επαναλαμβανόμενο μέτρημα. Εάν υπάρχει ένα L, η κλήση του υποπρογράμματος επαναλαμβάνεται αρκετές φορές πριν το κύριο πρόγραμμα συνεχίσει στο επόμενο τεμάχιο. ΤΟΠΙΚΑ ΥΠΟΠΡΟΓΡΑΜΜΑΤΑ Ένα τοπικό υποπρόγραμμα είναι μία ομάδα κωδικών στο κύριο πρόγραμμα που αναφέρεται αρκετές φορές από το κύριο πρόγραμμα. Τα τοπικά υποπρογράμματα καλούνται χρησιμοποιώντας ένα Μ97 και ένα Ρnnnnn που το αναφέρει στο Ν αριθμό γραμμής του τοπικού υποπρογράμματος. Η λειτουργία του τοπικού υποπρογράμματος είναι να κλείνει το κύριο πρόγραμμα με ένα Μ30 μετά να εισάγει τα τοπικά υποπρογράμματα μετά το Μ30. Κάθε υποπρόγραμμα πρέπει να έχει ένα Ν αριθμό γραμμής στην αρχή και ένα Μ99 στο τέλος που θα στείλει το πρόγραμμα πίσω στην επόμενη γραμμή του κυρίου προγράμματος. Παράδειγμα υπό προγράμματος O00104 (υπό πρόγραμμα με Μ98) Υπό πρόγραμμα Τ1 Μ06 O00105 G90 G54 G00 X1.5Y- 0.5 X.5Y-.75 S1406 M03 Y-2.25 G43 H01 Z1. M08 G98 X1.5 Y -2.5 G81 G99 Z-0.26 R0.1 F7. G99 X3.5 M98 P105 (Καλέστε υπό πρόγραμμα Ο00105) X4.5 Y-2.25 Y-.75 T2 M06 X3.5 Y-.5 G90 G54 G00 X1.5Y-0.5 G80 G00 Z1.0 M09 S2082 M03 G53 G49 Z0. M05 G43 H02 Z1. M08 G83 G99 Z-. 75 Q0.2R0.1F12.5 M98 P105 (Καλέστε υπό πρόγραμμα O00105) T3 M06 G90 G54 G00 X1.5Y-O.5 S750 G43 H03 Z1.M08 G84 G99 Z-.6 R0.1 F37.5 M98 P105 (Καλέστε το υπό πρόγραμμα O00105) G53 G49 Y0. M30 (Κλείστε το πρόγραμμα) & Δήμου Ζαπάντη Λειτουργία 68

76 ΠΑΡΑΔΕΙΓΜΑΤΑ ΥΠΟΠΡΟΓΡΑΜΜΑΤΟΣ CANNED CYCLE O1234 (Παράδειγμα υποπρογράμματος canned cycle) Τ1 Μ06 G90 G54 G00 X.565 Y S1275 M03 G43 H01 Z.1 M08 G82 Z-.175 P.03 R.1 F10. M98 P1000 G80 G00 Z1.0 M09 T2 M06 G00 G90 G54 X.565 Y S2500 M03 G43 H02 Z.1 M08 G83 Z-.720 Q.175 R.1 F15. M98 P1000 G00 G80 Z1.0 M09 T3 M06 G00 G90 G54 X.565 Y S900 M03 G43 H03 Z.2 M08 G84 Z-.600 R.2 F56.25 M98 P1000 G80 G00 Z1.0 M09 G28 G91 Y0 Z0 M30 Υποπρόγραμμα Ο1000(Τοποθεσίες Χ,Υ) X Y X Y X4.188 Y X 5.0 Y-4.0 M99 ΥΠΟΠΡΟΓΡΑΜΜΑΤΑ ΜΕ ΠΟΛΛΑΠΛΑ ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ Τα υποπρογράμματα μπορούν επίσης να είναι χρήσιμα όταν κόβεται το ίδιο κομμάτι σε διαφορετικές Χ και Υ τοποθεσίες μέσα στο μηχάνημα. Γ ια παράδειγμα, υπάρχουν έξι μέγγενες πάνω στο τραπέζι. Κάθε μία από αυτές τις μέγγενες θα χρησιμοποιήσουν ένα καινούργιο Χ, Υ μηδενικό. Θα αναφερθούν στο πρόγραμμα χρησιμοποιώντας το G54 από τις μετατοπίσεις των εργαλείων G59.Χρησιμοποιέιστε ένα ανιχνευτή κορυφής ή ένα δείκτη για να καθορίσετε το σημείο μηδέν σε κάθε κομμάτι. Χρησιμοποιήστε το πλήκτρο του μερικού σημείου μηδέν στην σελίδα τους συντονισμού της εργασίας για να καταγράψετε κάθε Χ,Υ τοποθεσία. Μόλις η Χ,Υ θέση μηδέν για κάθε αντικείμενο για επεξεργασία είναι στη σελίδα offset, ο προγραμματισμός μπορεί να ξεκινήσει. Το γράφημα δείχνει πώς θα μοιάζει αυτή η εγκατάσταση στο τραπέζι εργασίας. Για παράδειγμα κάθε ένα από αυτά τα κομμάτια θα χρειαστεί να τρυπηθεί στο κέντρο Χ και Υ μηδέν. Κύριο πρόγραμμα Υποπρόγραμμα O2000 O3000 T1 M06 X0 Y0 G00 G90 G54 X0 Y0 S1500 M03 G83 Z-1.0 Q.2 R.1 F15. G43 H01 Z.1 M08 G00 G80 Z.2 M98 P3000 M99 G55 M98 P3000 G56 M98 P3000 G57 G58 M98 P3000 G59 M98 P3000 G00 Z1.0 M09 G28 G91 Y0 Z0 M30 & Δήμου Ζαπάντη Λειτουργία 69

77 ΠΡΟΗΓΜΕΝΟΣ ΕΠΙΜΕΛΗΤΗΣ Ο ΗΑΑS Προηγμένος επιμελητής δίνει στον χρήστη τη δυνατότητα να επιμελείται προγράμματα χρησιμοποιώντας κατεβασμένα μενού. Πατώντας το κουμπί Edit εισάγεται ο Προηγμένος επιμελητής. Ο χρήστης μπορεί να εναλλάσσεται ανάμεσα στον Προηγμένο επιμελητή, στον βασικό επιμελητή και στον Quick code(γρήγορο κώδικα) με πολλαπλά πατήματα στο κουμπί PRGRM/CONVRS. Για να επιμεληθείτε ένα πρόγραμμα, εισάγετε το όνομα του προγράμματος (Οnnnnn) και πατήστε F4, το πρόγραμμα θα ανοίξει στο ενεργό παράθυρο. Πατώντας το κουμπί F4 θα ανοίξει ακόμα ένα αντίγραφο αυτού του προγράμματος. Χρησιμοποιείστε το handle jog ή τα πάνω κάτω κουμπιά βέλη για να κυλήσετε ανάμεσα στον κωδικό του προγράμματος. Χρησιμοποιείστε το κουμπί Edit για να διαλέξετε ανάμεσα στα δύο προγράμματα. Το παρακάτω γράφημα παρουσιάζει την εμφάνιση του Προηγμένου επιμελητή. Η εμφάνιση της οθόνης του προηγμένου επιμελητή ΤΟ ΜΕΝΟΥ ΤΟΥ ΠΡΟΓΡΑΜΜΑΤΟΣ Δημιουργήστε νέο πρόγραμμα. Αυτό το εργαλείο του μενού θα δημιουργήσει ένα νέο πρόγραμμα. Για να γίνει αυτό, εισάγετε το όνομα του προγράμματος (Οnnnnn) (που δεν υπάρχει ήδη στον κατάλογο του προγράμματος) και πιέστε ENTER για να δημιουργήσετε το πρόγραμμα. Επιλέξτε ένα πρόγραμμα από τη λίστα. Επιλέξτε αυτό το εργαλείο του μενού για να επιμεληθείτε ένα πρόγραμμα που υπάρχει στον κατάλογο. Όταν αυτό το εργαλείο του μενού είναι επιλεγμένο, τα προγράμματα στον έλεγχο παρουσιάζονται. Κυλήστε ανάμεσα στη λίστα χρησιμοποιώντας τα κουμπιά του κέρσορα ή το handle jog. Πατώντας ENTER ή Select prog θα επιλέξετε το επιλεγμένο πρόγραμμα να αντικαταστήσει την λίστα προγράμματος με το επιλεγμένο πρόγραμμα. Ανατυπώστε το ενεργό πρόγραμμα. Αυτή η επιλογή θα αντιγράψει το υπάρχον πρόγραμμα. Ο χρήστης θα κληθεί να εισάγει ένα αριθμό προγράμματος (Οnnnnn) για να αντιγράψει το υπάρχον πρόγραμμα. Διαγράψτε ένα πρόγραμμα από τη λίστα. Αυτό το εργαλείο του μενού θα διαγράψει ένα πρόγραμμα από τον κατάλογο των προγραμμάτων. Εναλλαγή αριστερής ή δεξιάς πλευράς. Αυτό θα εναλλάσσει το ενεργό παράθυρο μεταξύ των δύο προγραμμάτων, για να κάνει το ενεργό πρόγραμμα ανενεργό και το ανενεργό πρόγραμμα ενεργό. 70 Υπορουτίνες & Δήμου Ζαπάντη

78 ΤΟ ΜΕΝΟΥ ΤΟΥ ΕΠΙΜΕΛΕΙΑΣ Επαναφέρετε(Undo). Η τελευταία ενέργεια θα ανακληθεί, μέχρι εννέα ενέργειες. Επέλεξε κείμενο. Αυτό το εργαλείο του μενού θα επιλέξει γραμμές του κωδικού του προγράμματος για να θέσει το σημείο εκκίνησης για την επιλογή του κειμένου. Μετά χρησιμοποιήστε τα κουμπιά βέλη ή το handle jog για να κυλήσετε στη ν τελευταία γραμμή του κωδικού που θα επιλέξετε και πατήστε F2 ή το κουμπί Write/Enter(γράψε/είσαγε). Το επιλεγμένο κείμενο θα υπογραμμιστεί.για να ξε-επιλέξετε την ομάδα, πατήστε το undo. Μετακίνησε το επιλεγμένο κείμενο. Αυτό το εργαλείο λειτούργει με το εργαλείο Επέλεξε κείμενο. Κυλήστε το βέλος του κέρσορα στο επιθυμητό κομμάτι του κωδικού και πιέστε το κουμπί Write/Enter(γράψε/είσαγε) για να μετακινήσετε το επιλεγμένο κείμενο στη νέα του τοποθεσία. Το επιλεγμένο κείμενο θα μετακινηθεί στο σημείο ακολουθώντας τον κέρσορα.(>) Αντέγραψε το επιλεγμένο κείμενο. Για να επιλέξετε το κείμενο, κυλήστε το βέλος του κέρσορα (>) σε ένα τμήμα του κειμένου και πιέστε το κουμπί Write/Enter(γράψε/είσαγε).Το αντιγραμμένο κείμενο θα επιλεχθεί. Κυλήστε το βέλος του κέρσορα στο κείμενο που θέλετε να εισάγετε το αντιγραμμένο κείμενο. Πατήστε F2 ή Write/Enter(γράψε/είσαγε) για να εισάγετε το αντιγραμμένο κείμενο στο σημείο ακλουθώντας τον κέρσορα. (>) Διαγράψτε το αντιγραμμένο κείμενο. Για να επιλέξετε το κείμενο, κυλήστε το βέλος του κέρσορα (>) σε ένα τμήμα του κειμένου και πιέστε το κουμπί Write/Enter(γράψε/είσαγε).Το αντιγραμμένο κείμενο θα επιλεχθεί. Μόλις επιλεχθεί, πατήστε το κουμπί Write/Enter(γράψε/είσαγε) για να διαγράψετε το κείμενο. Αν καμία ομάδα δεν έχει επιλεχθεί, το υπάρχον επιλεγμένο στοιχείο θα διαγραφεί. Μετακινήστε μία συλλογή στο πρόχειρο. Όλο το επιλεγμένο κείμενο θα μεταφερθεί από το υπάρχον πρόγραμμα σε ένα νέο πρόγραμμα που ονομάζεται πρόχειρο (clipboard). Κάθε προηγούμενο περιεχόμενο του προχείρου θα διαγραφεί. Αντιγράψτε μία συλλογή στο πρόχειρο. Ολο το επιλεγμένο κείμενο θα αντιγραφεί από το υπάρχον πρόγραμμα σε ένα νέο πρόγραμμα που ονομάζεται πρόχειρο (clipboard). Κάθε προηγούμενο περιεχόμενο του προχείρου θα διαγραφεί. Επικολλείστε από το πρόχειρο (clipboard). Τα περιεχόμενα του προχείρου θα αντιγραφούν στο υπάρχον πρόγραμμα στη γραμμή που ακολουθεί την υπάρχουσα θέση του κέρσορα. ΤΟ ΜΕΝΟΥ ΤΗΣ ΑΝΑΖΗΤΗΣΗΣ Βρες το κείμενο. Αυτό το εργαλείο του μενού θα ψάξει για κείμενο ή για κωδικό προγράμματος στο τρέχον πρόγραμμα. Βρες ξανά. Αυτό το εργαλείο του μενού θα ψάξει ξανά για τον ίδιο κωδικό προγράμματος ή για κείμενο. Βρες και αντικατέστησε το κείμενο. Αυτό το εργαλείο του μενού θα ψάξει στο τρέχον πρόγραμμα για συγκεκριμένο κείμενο και προαιρετικά θα αντικαταστήσει ένα (ή όλα) με κάποιο διαφορετικό G-code αντικείμενο. ΤΟ ΜΕΝΟΥ ΤΗΣ ΜΕΤΑΤΡΟΠΗΣ Αφαίρεσε όλες τις γραμμές των αριθμών. Αυτό το εργαλείο του μενού θα αφαιρέσει αυτόματα όλους τους μη αναφερόμενους N-codes( αριθμούς γραμμών) από το επιμελούμενο πρόγραμμα. Εάν μία ομάδα γραμμών επιλεγεί μόνο αυτές οι γραμμές θα επηρεαστούν. Αναρίθμησε όλες τις γραμμές. Αυτό το εργαλείο του μενού είτε θα αναριθμήσει όλες τις επιλεγμένες μονάδες στο πρόγραμμα ή, εάν μια ομάδα γραμμών έχει επιλεγεί το χαρακτηριστικό της αναρίθμησης θα επηρεάσει μόνο αυτές τις γραμμές. & Δήμου Ζαπάντη Υπορουτίνες 71

79 Αναρίθμηση με εργαλείο. Οι αναζητήσεις για κωδικούς Τ(T-codes), επιλέγουν όλο τον κωδικό του προγράμματος μέχρι τον επόμενο Τ κωδικό και αναριθμούν το Ν κωδικό (γραμμή αριθμών) στον κωδικό του προγράμματος. Αντίστροφες και + ενδείξεις. Αυτό το εργαλείο του μενού θα αντιστρέψει τις ενδείξεις των αριθμητικών αξιών. Πιέστε το πλήκτρο εισαγωγής (enter) για να ξεκινήσει η διαδικασία και μετά εισάγετε τις παραμέτρους (πχ. Χ,Υ,Ζ κλπ) που θα αλλάξουν. Όταν χρησιμοποιείτε αυτό το εργαλείο προσέχετε εάν το πρόγραμμά σας περιέχει ένα G10 ή ένα G92 (δείτε τον τομέα του G code για περιγραφή). Αντίστροφα Χ και Υ. Αυτό το εργαλείο θα αλλάξει τους Χ κωδικούς διευθύνσεων στο πρόγραμμα σε Υ κωδικούς και τους Χs σε Ys. ΤΟ Ι/Ο ΜΕΝΟΥ Στείλε RS-232 Αυτό το μενού θα στείλει πρόγραμμα(τα) στην θυρίδα RS-232. Όταν αυτό το εργαλείο του μενού είναι επιλεγμένο, η λίστα προγραμμάτων εμφανίζεται. Για να επιλέξετε ένα πρόγραμμα, βάλτε τον κέρσορα στον αριθμό του προγράμματος και πατήστε το κουμπί της εισαγωγής(insert button). Ένα επιλεγμένο κενό θα εμφανιστεί μπροστά από το πρόγραμμα για να υποδείξει ότι έχει επιλεγεί. (Πατήστε το κουμπί εισαγωγής πάλι, το insert για να σταματήσετε να επιλέγετε το πρόγραμμα) Το κουμπί της διαγραφής (delete button) μπορεί να χρησιμοποιηθεί για να ξεεπιλέξετε όλα τα επιλεγμένα προγράμματα. Για να στείλετε το επιλεγμένο πρόγραμμα(τα), πιέστε το κουμπί γράψε/είσαγε(write/enter button). Εάν παραπάνω από ένα προγράμματα ή όλα έχουν επιλεγεί, τα δεδομένα θα σταλούν με ένα % στην αρχή του πλήθους και ένα % στο τέλος. Λάβε RS-232 Αυτό το εργαλείο του μενού θα λάβει προγράμματα από την RS-232 σειριακή θύρα. Στην εμφάνιση της λίστας των προγραμμάτων το Όλα ( All ) πρέπει πρώτα να είναι επιλεγμένο προτού σταλεί αυτό το μέρος του μενού. Σημείωση: το Όλα (Αll) πρέπει να επιλέγεται ξανά στην οθόνη της λίστας των προγραμμάτων μετά από κάθε μεταφορά φακέλου. Στείλε δίσκο Αυτό το εργαλείο του μενού θα στείλει το πρόγραμμα(τα) στη δισκέτα του μικροϋπολογιστή (floppy disk). Όταν είναι επιλεγμένο αυτό το εργαλείο του μενού η λίστα του προγράμματος εμφανίζεται. Για να επιλέξετε ένα πρόγραμμα, βάλτε τον κέρσορα στον αριθμό του προγράμματος και πατήστε το κουμπί της εισαγωγής (insert button) (ή εισάγετε ένα όνομα φακέλου, Οnnnnn και πατήστε το κουμπί Write/Enter (γράψε/είσαγε). Ένα επιλεγμένο κενό θα εμφανιστεί μπροστά από το πρόγραμμα για να υποδείξει ότι έχει επιλεγεί.( (Πατήστε το κουμπί εισαγωγής πάλι, το insert για να σταματήσετε να επιλέγετε το πρόγραμμα) Το κουμπί της διαγραφής (delete button) μπορεί να χρησιμοποιηθεί για να ξεεπιλέξετε όλα τα επιλεγμένα προγράμματα. Λάβε δίσκο. Αυτό το εργαλείο του μενού θα λαμβάνει προγράμματα από τη δισκέτα του μικροϋπολογιστή(floppy disk). Πληκτρολογήστε στο όνομα του φακέλου (Κείμενο, πχ JOB5.NC, ή Onnnnn) του φακέλου του δίσκου που θα ληφθεί, και πιέστε το κουμπί εισαγωγής (Enter). Κατάλογος δίσκου. Αυτό το εργαλείο του μενού θα παραθέσει τον κατάλογο της δισκέτας του μικροϋπολογιστή (floppy disk). Για να επιλέξετε ένα φάκελο, πατήστε τα πάνω και κάτω βέλη κουμπιά ή χρησιμοποιήστε το handle jog για να κυλήσετε ανάμεσα στη λίστα του καταλόγου και μετά πιέστε Write/Enter (γράψε/είσαγε) για να φορτώσετε ένα φάκελο. ΤΟ F1: ΤΟ ΜΕΝΟΥ ΒΟΗΘΕΙΑΣ Πώς να χρησιμοποιείτε τον επιμελητή. Η βοήθεια εμφανίζεται οπουδήποτε ένα μενού είναι προσβάσιμο. Το μενού της βοήθειας δίνει μια σύντομη περιγραφή του επιμελητή και των χαρακτηριστικών του. Τα πάνω και κάτω βέλη κουμπιά και τo handle jog χειρίζονται τα μενού, και το πάνω σελίδα( Page up)το κάτω σελίδα (Page Down) το αρχική(home)και τέλος(end) χρησιμοποιούνται για να κυλήσετε στην εμφάνιση της βοήθειας. Επίσης εάν το κουμπί F1 είναι πατημένο κατά τη χρήση μιας από τις επιλογές του μενού, η βοήθεια και πάλι εμφανίζεται. Πατώντας το F1 ξανά θα βγείτε από την εμφάνιση της βοήθειας. Πατώντας το κουμπί της αναίρεσης(undo button) θα επιστρέψετε στο ενεργό πρόγραμμα. 72 Υπορουτίνες & Δήμου Ζαπάντη

80 ΣΥΝΤΟΜΕΥΣΕΙΣ ΠΡΟΗΓΜΕΝΟΥ ΕΠΙΜΕΛΗΤΗ Πατώντας αυτά τα κουμπιά, όταν ο προηγμένος επιμελητής εμφανίζεται, θα έχετε γρήγορα αυτά τα εργαλεία του μενού χωρίς να χρειάζεται να πατήστε το κουμπί F1 και να βάλετε τον κέρσορα σε αυτή την επιλογή. Hot keys-βασικά πλήκτρα Περιγραφή Select prog-επιλογή προγράμματος: Θα φέρει γρήγορα τη λίστα του Προγράμματος στην ανενεργή πλευρά της εμφάνισης για να διαλέξετε το πρόγραμμα από τη λίστα. F2: Αυτό το πλήκτρο θα ξεκινήσει να επιλέγει το κείμενο και θα καθορίσει την γραμμή εκκίνησης μιας ομάδας που θα επιμεληθεί. Κυλήστε κάτω στην τελευταία γραμμή του ορισμού της ομάδας, και πατήστε το F2 ή το πλήκτρο WRITE(γράψε). Η επιλεγμένη ομάδα κειμένου τότε θα επιλεχθεί. EDIT: Αυτό το πλήκτρο μπορεί να χρησιμοποιηθεί για να εναλλάξετε την αριστερή και την δεξιά πλευρά μεταξύ δύο προγραμμάτων που έχουν επιλεχθεί για να επιμεληθούν. F4: Πατώντας το F4 ανοίγει άλλο ένα αντίγραφο του ίδιου προγράμματος στην άλλη πλευρά της εμφάνισης του προηγμένου επιμελητή. Ο χρήστης μπορεί γρήγορα να επιμεληθεί δύο διαφορετικές τοποθεσίες στο ίδιο πρόγραμμα. Το πλήκτρο edit μπορεί να εναλλάξει το μπροστά και πίσω μεταξύ των δύο προγραμμάτων.εάν εισάγετε τον αριθμό του προγράμματος(οnnnnn) και μετά πατήσετε το F4 ή το κάτω βέλος κουμπί, αυτό το πρόγραμμα θα έρθει στην άλλη πλευρά του προηγμένου επιμελητή. Insert-είσαγε: Το Insert μπορεί να χρησιμοποιηθεί για να αντιγράψει το επιλεγμένο κείμενο ενός προγράμματος στην γραμμή όπου θα τοποθετήσετε το βέλος του κέρσορα. Alter-μετάβαλε: Το Alter μπορεί να χρησιμοποιηθεί για να μετακινήσετε το επιλεγμένο κείμενο ενός προγράμματος στην γραμμή όπου θα τοποθετήσετε το βέλος του κέρσορα. Delete-διέγραψε: Το Delete μπορεί να χρησιμοποιηθεί για να διαγράψετε ένα επιλεγμένο κείμενο στο πρόγραμμα. Undo-επαναφέρετε: Αν μια ομάδα επιλεγεί πατώντας Undo απλά θα βγει από τον ορισμό της ομάδας. Send-στείλε: Πατώντας το πλήκτρο Send θα ενεργοποιηθεί η επιλογή του μενού Ι/Ο. Recv-λάβε: Πατώντας το πλήκτρο Recv θα ενεργοποιηθεί η επιλογή του μενού Ι/Ο. Erase prog-διέγραψε πρόγραμμα: Πατώντας το πλήκτρο Erase prog θα ενεργοποιηθεί η επιλογή του μενού Ι/Ο. Αυτό θα φέρει την λίστα του προγράμματος στην ανενεργή πλευρά της εμφάνισης για να βάλετε τον κέρσορα σας στο πρόγραμμα και να το διαγράψετε. & Δήμου Ζαπάντη Υπορουτίνες 73

81 ΓΡΗΓΟΡΟΣ ΚΩΔΙΚΟΣ Ο γρήγορος κώδικας απλοποιεί την εγγραφή ενός προγράμματος εξηγώντας τις εντολές G code σε απλές εντολές στα αγγλικά. Στη δεξιά πλευρά της οθόνης έχετε εντολές στα αγγλικά που περιγράφουν την λειτουργία που εκτελείτε. Επιλέγοντας την λειτουργία από το εργαλείο του Group Window και με ένα πάτημα του κουμπιού, ο κωδικός εισάγεται στο πρόγραμμά σας στην αριστερή πλευρά της οθόνης. Οι ομάδες μπορούν να επιλεχθούν γυρίζοντας το handle jog με τη φορά του ρολογιού. Για να δείτε και να περιηγηθείτε ανάμεσα στα εργαλεία της ομάδας, γυρίστε το handle jog του στροφόμετρου με τη φορά του ρολογιού. Ένα ακόμα εργαλείο είναι η ικανότητα να βάλετε τον κέρσορα σε ένα πρόγραμμα και ο γρήγορος κώδικας θα περιγράψει τι σημαίνουν ο G και ο M κώδικας εννοούν, στο κάτω μέρος της οθόνης. Η εμφάνιση του γρήγορου κωδικού Προσεγγίζοντας τον γρήγορο κωδικό. Εισάγετε τον γρήγορο κωδικό επιλέγοντας την εμφάνιση επιμέλειας( edit mode) και μετά πατήστε δύο φορές το πλήκτρο Prgrm/convrs. Το πρώτο πάτημα του κουμπιού εισάγει τον βασικό επιμελητή, το δεύτερο πάτημα αυτού του κουμπιού θα εισάγει το εργαλείο του γρήγορου κωδικού. Κάθε διαφορετικό χτύπημα αυτού του κουμπιού θα εναλάσσει τον οπτικό γρήγορο κωδικό(visual quick code), τον προηγμένο επιμελητή(advanced editor), τον βασικό επιμελητή(standard editor) και τις εμφανίσεις του γρήγορου κωδικού(quick code modes). Το παράθυρο της προσαρμογής Κάθε φορά που επιλέγετε ένα εργαλείο του μενού, όπως περιγράφεται στο επόμενο τμήμα, το παράθυρο προσαρμογής θα αναβαθμιστεί για να σας δείξει τι κωδικός έχει προστεθεί στα τρέχοντα προσαρμοσμένα προγράμματα. Όλες οι προσαρμογές λειτουργούν εκτός από το jog handle και το μπλοκάρισμα της αντιγραφής. Στον γρήγορο κωδικό, το jog handle χρησιμοποιείται για να κινηθείτε στην λίστα της ομάδας. Μπορείτε να βάλετε τον κέρσορα στο κείμενο του προγράμματος χρησιμοποιώντας τα πλήκτρα του κέρσορα που βρίσκονται στο κέντρο του πληκτρολογίου. Αλλάξτε στην βασική προσαρμογή πατώντας το πλήκτρο Prgrm/convrs για να αποκτήσετε πρόσβαση στο jog handle(για μακρές εντολές) και να μπλοκάρετε τις λειτουργίες της αντιγραφής. Ο γρήγορος κωδικός δεν είναι διαθέσιμος όταν βρίσκεται στο BACKGROUND EDIT MODE (βλέπε τον τομέα background mode στο κεφάλαιο λειτουργίας) Η ομάδα του παραθύρου. Η ομάδα του παραθύρου παραθέτει μια λίστα προγραμμάτων που είναι διαθέσιμα στον γρήγορο κωδικό. Το παράθυρο βοήθειας Το παράθυρο βοήθειας είναι ακριβώς κάτω από την ομάδα του παραθύρου. Χρησιμοποιείται για να παραθέσει τα μηνύματα, τις ειδοποιήσεις και τα παραδείγματα προγράμματος του γρήγορου κωδικού. Ένα δείγμα συνεδρίας γρήγορου κωδικού. Το παρακάτω παρουσιάζει πως μπορεί να χρησιμοποιηθεί ο γρήγορος κωδικός για να χτιστεί ένα πρόγραμμα. Ένα πρόγραμμα θα χτιστεί για να επιλέγει, να τρυπά και να αντλεί σε ένα κυκλικό πλαίσιο κρύπτης. Θα υποθέσουμε ότι το εργαλείο 1 είναι τρυπάνι σημείου, το εργαλείο 2 είναι ένα τρυπάνι για άντληση και το εργαλείο 3 είναι ο κρουνός. Επαληθεύστε ότι το πρόγραμμα-πηγή γρήγορου κωδικού,ο9999, είναι ένα από τα προγράμματα στο μηχανισμό, πριν ξεκινήσετε. Το jog handle είναι ένα άρτιο μέρος της χρήσης του γρήγορου κωδικού και χρησιμοποιείται σχετικά συχνά. & Δήμου Ζαπάντη Γρήγορος Κωδικός 74

82 Δημιούργησε ένα πρόγραμμα. Ο γρήγορος κωδικός δεν θα παράγει το νέο αριθμό προγράμματος για σας. Για να δημιουργήσετε ένα πρόγραμμα,πατήστε τη λίστα Prog, εισάγετε ένα αριθμό προγράμματος (πχ. Ο00005) και πατήστε το Write/Enter (γράψε/είσαγε). Η επιλέξτε ένα πρόγραμμα για να επιμεληθείτε. Για να επιμεληθείτε ένα πρόγραμμα πατήστε το κουμπί EDIT και μετά πατήστε το πλήκτρο Prgrm/convrs δύο φορές για αν εισάγετε τον γρήγορο κωδικό (Σημείωση ότι στα προηγμένα μενού επιμέλειας κάτω από το μενού της βοήθειας υπάρχει μια επιλογή υπο-μενού για τον γρήγορο κωδικό.) Επιλέξτε τις εντολές λειτουργίας 1.Γυρίστε το jog handle με τη φορά του ρολογιού (C/W) μέχρι να επιλεχθεί η ομάδα η οποία έχει τον τίτλο εντολές λειτουργίας στο παράθυρο της ομάδας. 2.Γυρίστε το jog handle του στροφόμετρου με τη φορά του ρολογιού (CCW)ένα κλικ. Τα εργαλεία που ανήκουν στις εντολές λειτουργίας θα εμφανιστούν και το εργαλείο Όνομα προγράμματος ( PROGRAM NAME)θα είναι επιλεγμένο. 3.Πατήστε το πλήκτρο γράψε (Write). Αυτό θα εισάγει σε ένα(τ),για εσάς να κάνετε διπλό αριστερό κλικ με τον κέρσορα μέσα στο Τ και ανάμεσα στην παρένθεση, και τότε πληκτρολογήστε ένα όνομα προγράμματος και πατήστε το Alter. Το παρακάτω γράφημα δείχνει την μορφή της οθόνης στην οποία έχει εισαχθεί ένα όνομα προγράμματος. Ξεκινήστε ένα πρόγραμμα χρησιμοποιώντας το QUICK CODE 75 Γρήγορος Κωδικός & Δήμου Ζαπάντη

83 Εργαλείο κλήσης 1 (call tool 1) 1. Καθώς βρίσκεστε στο μενού Έναρξης εντολών (Start up Commands), γυρίστε το χειριστήριο για να τονίσετε το αντικείμενο της ομάδας που έχει τίτλο Εργαλείο κλήσης (call tool). 2. Πιέστε το κουμπί write(γράψε) ώστε ο έλεγχος να σας ρωτήσει για τον αριθμό εργαλείων στο πρόγραμμά σας, και τότε ο έλεγχος θα σας εμφανίσει το 1 στην κάτω αριστερή γωνία σαν προτεροτιμή. Πιέστε write (γράψε) για να αποδεχτείτε τον αριθμό Τονίστε το αντικείμενο της ομάδας με τίτλο Εργαλείο έναρξης εντολών (tool start up commands). 4. Πιέστε το κλειδί write(γράψε) ώστε ο έλεγχος να σας ζητήσει για τις εντολές να ορίσετε την έναρξη του εργαλείου 1, και εισάγετέ το μέσα στο πρόγραμμα. Προγραμματισμένο με τις επιλογές της έναρξης εντολών που έχουν εισαχθεί με το γρήγορο κωδικό για το εργαλείο 1. Για αυτό το παράδειγμα, το υλικό είναι αλουμίνιο και για να είναι η εργασία συντεταγμένη, μηδέν για G54 είναι στο κέντρο του σύρτη της μακέτας. Επικαλώντας το Στίγμα του Τυποποιημένου Κύκλου G82 1.Κυλήστε και τονίστε την ομάδα με τον τίτλο 4. ΤΡΥΠΑΩ/ΠΙΕΖΩ/ΔΙΑΝΟΙΓΩ ΚΥΚΛΟΥΣ. (DRILL/TAP/BORE CYCLES) 2. Κυλήστε με 2 κλικ το CCW.,,Drill with dwell G82,, θα τονιστεί. 3. Πιέστε το κουμπί write(γράψε) για να ξεκινήσουν οι γραμμές εντολών. Σημειώστε πως ο γρήγορος κωδικός έχει ορίσει μία ομάδα από κωδικούς για να εκτελεί ένα άνοιγμα κύκλου στην τωρινή θέση. Περισσότερες Χ και Υ θέσεις ανοίγματος κύκλου μπορούν να προστεθούν, εάν χρειάζεται, επιλέγοντας,, 6.ΤΡΥΠΑΩ/ΠΙΕΖΩ/ΔΙΑΝΟΙΓΩ περιοχές. ( DRILL/TAP/BORE LOCATIONS) Σημείωση: Το μέρος δεν έχει ανοιχτή τρύπα στο Χ0 Υ0, το οποίο είναι το κέντρο του κύκλου του σύρτη; Χειροκίνητα εισάγετε L0 στο τέλος της γραμμής εντολών G82. Αυτό θα αγνοήσει το canned cycle G82 μέχρι την επόμενη θέση. Το πρόγραμμα δείχνει κάπως έτσι: Πρόγραμμα με επικαλούμενο άνοιγμα. & Δήμου Ζαπάντη Γρήγορος Κωδικός 76

84 Εκτέλεση μιας κυκλικής μακέτας κρυπτής Σύρετε CW και τονίστε την ομάδα με τίτλο 6.ΤΡΥΠΑΩ/ΠΙΕΖΩ/ΔΙΑΝΟΙΓΩ περιοχές. ( DRILL/TAP/BORE LOCATIONS). Κυλίστε CCW και τονίστε την ομάδα με τίτλο,,θέσεις κύκλου του σύρτη,,. Πιέστε write(γράψε) και ο έλεγχος θα σας ρωτήσει για τον κωδικό στις θέσεις τριγύρω από τον κύκλο του σύρτη. Εισάγετε στους αριθμούς για να απαντήσετε όλες τις ερωτήσεις. Παράδειγμα: Οι εναπομείνασες επιλογές είναι ίδιες με αυτές που έχουν ήδη γίνει. Κλήση Εργαλείου 2 1. Κυλήστε το CW στην ομάδα με τίτλο,,έναρξη εντολών,, και ύστερα κυλήστε το CCW και τονίστε το αντικείμενο της ομάδας με τίτλο,, Εργαλείο κλήσης,,. Πιέστε το κουμπί write(γράψε) και ο έλεγχος θα σας ρωτήσει για ένα εργαλείο; Εισάγετε στον αριθμό Κυλήστε το CCW και τονίστε το αντικείμενο της ομάδας με τίτλο,,εργαλείο έναρξης εντολών,,. Πιέστε το κλειδί write(γράψε) και ο έλεγχος θα σας ρωτήσει για χρήσιμες πληροφορίες ώστε να χρησιμοποιήσετε το εργαλείο 2 στο πρόγραμμα. Καλώντας το Στίγμα του Τυποποιημένου Κύκλου G83 Κυλήστε το CW και τονίστε την ομάδα με τον τίτλο,,4. ΤΡΥΠΑΩ/ΠΙΕΖΩ ΚΥΚΛΟΥΣ,,(Drill/Tap Cycles). Κυλήστε το CCW μέχρι το,,deep Hole Peck Drill G83,, να τονιστεί. Πιέστε το κουμπί write(γράψε) και ο έλεγχος θα σας ρωτήσει για πληροφορίες ανοίγματος με το G83. Σημειώστε πως ο γρήγορος κωδικός έχει ορίσει μία ομάδα από κωδικούς για να εκτελεί ένα άνοιγμα κύκλου στην τωρινή θέση. Περισσότερες Χ και Υ θέσεις ανοίγματος κύκλου μπορούν να προστεθούν, εάν χρειάζεται, επιλέγοντας,, 6.ΤΡΥΠΑΩ/ΠΙΕΖΩ/ΔΙΑΝΟΙΓΩ περιοχές. ( DRILL/TAP/BORE LOCATIONS) Σημείωση: Χειροκίνητα εισάγετε ένα L0 στο τέλος της γραμμής εντολών G82 για να σταματήσει η φρέζα να ανοίγει τρύπα στο κέντρο του κύκλου του σύρτη. Αυτό θα αγνοήσει το canned cycle G82 μέχρι την επόμενη θέση. Εκτέλεση μιας κυκλικής μακέτας κρυπτής Σύρτε CW και τονίστε την ομάδα με τίτλο 6.ΤΡΥΠΑΩ/ΠΙΕΖΩ/ΔΙΑΝΟΙΓΩ περιοχές. ( DRILL/TAP/BORE LOCATIONS). Κυλήστε CCW και τονίστε την ομάδα με τίτλο,,θέσεις κύκλου του σύρτη,,. Πιέστε write(γράψε) και ο έλεγχος θα σας ρωτήσει για τον κωδικό στις θέσεις τριγύρω από τον κύκλο του σύρτη. Εισάγετε στους αριθμούς για να απαντήσετε όλες τις ερωτήσεις στην κάτω αριστερή γωνία της οθόνης ελέγχου για να ορίσει όλες τις χρήσιμες εντολές για θέση γύρω από τον κύκλο του σύρτη με το canned cycle G83. Κλήση Εργαλείου 3 1. Κυλήστε το CW στην ομάδα με τίτλο,,έναρξη εντολών,, και ύστερα κυλήστε το CCW και τονίστε το αντικείμενο της ομάδας με τίτλο,, Εργαλείο κλήσης,,. Πιέστε το κουμπί write(γράψε) και ο έλεγχος θα σας ρωτήσει για ένα εργαλείο; Εισάγετε στον αριθμό Κυλήστε το CCW και τονίστε το αντικείμενο της ομάδας με τίτλο,,εργαλείο έναρξης εντολών,,. Πιέστε το κλειδί write(γράψε) και ο έλεγχος θα σας ρωτήσει για χρήσιμες πληροφορίες ώστε να χρησιμοποιήσετε το εργαλείο 3 στο πρόγραμμα. 77 Γρήγορος Κωδικός & Δήμου Ζαπάντη

85 Καλώντας το Στίγμα του Τυποποιημένου Κύκλου G84 Κυλήστε το CW στην ομάδα με τίτλο,,drill/tap cycles,,. Kυλήστε το CCW μέχρι η δεξιά πίεση του χεριού G84 να τονιστεί. Πιέστε το κλειδί write (γράψε) και ο έλεγχος θα σας ρωτήσει για πληροφορίες ώστε να ρυθμίσει την πίεση με το G84. Σημειώστε πως ο γρήγορος κωδικός έχει ορίσει μία ομάδα από κωδικούς για να εκτελεί ένα άνοιγμα κύκλου στην τωρινή θέση. Εισάγετε την απαραίτητη ταχύτητα και τροφοδοσία για τον κύκλο πίεσης. Περισσότερες Χ και Υ θέσεις ανοίγματος κύκλου μπορούν να προστεθούν, εάν χρειάζεται, επιλέγοντας,, 6.ΤΡΥΠΑΩ/ΠΙΕΖΩ/ΔΙΑΝΟΙΓΩ περιοχές. ( DRILL/TAP/BORE LOCATIONS) Σημείωση: Χειροκίνητα εισάγετε ένα L0 στο τέλος της γραμμής εντολών G82 για να μην σταματήσει η φρέζα να μην πιέσει την τρύπα Χ0 Υ0. Αυτό θα αγνοήσει το canned cycle G84 μέχρι την επόμενη θέση. Εκτέλεση μιας κυκλικής μακέτας κρυπτής 1. Κυλήστε το CW και τονίστε την ομάδα με τίτλο 6.ΤΡΥΠΑΩ/ΠΙΕΖΩ/ΔΙΑΝΟΙΓΩ περιοχές. ( DRILL/TAP/BORE LOCATIONS). Κυλήστε CCW και τονίστε την ομάδα με τίτλο,,θέσεις κύκλου του σύρτη,,. Πιέστε write(γράψε) και ο έλεγχος θα σας ρωτήσει για τον κωδικό στις θέσεις τριγύρω από τον κύκλο του σύρτη. 2. Απαντήστε τις ερωτήσεις στην κάτω αριστερή γωνία της οθόνης, για να ορίσει όλες τις χρήσιμες εντολές για θέση γύρω από τον κύκλο του σύρτη με το canned cycle G84. Για να μετακινήσετε το τραπέζι ώστε να διευκολύνετε την απομάκρυνση του μέρους αυτού, χρησιμοποιήστε τις ακόλουθες οδηγίες: Γρήγορος άξονας Ζ/ Ψυκτικό κλειστό Κυλήστε το CW και τονίστε την ομάδα με τίτλο,, Τέλος εντολών,,. Κυλήστε το CCW μέχρι ο,,γρήγορος άξονας/ψυκτικό κλειστό,, να τονιστεί και μετά πιέστε write(γράψε). Ο έλεγχος θα σας ρωτήσει σχετικά με τη θέση για να επιταχύνει τον άξονα Ζ στο Στέλνουμε τη μηχανή στην αρχική κατάσταση (Home) και τελειώνουμε το πρόγραμμα 1. Κυλήστε το CW και τονίστε την ομάδα με τίτλο,, Τέλος εντολών,,. Κυλήστε το CCW μέχρι οι,,άξονες Υ και Ζ σπιτιού,, να τονιστούν και έπειτα πιέστε write(γράψε). 2. Κυλήστε το CCW και τονίστε την ομάδα με τίτλο,, Τέλος προγράμματος, επανεκκίνηση Μ30,, και πιέστε write (γράψε). Το πρόγραμμα είναι έτοιμο να λειτουργήσει. Λειτουργήστε το πρόγραμμα με γραφικά για να σιγουρευτείτε ένα έχουν εισαχθεί όλα τα βήματα. & Δήμου Ζαπάντη Γρήγορος Κωδικός 78

86 ΟΠΤΙΚΟΣ ΓΡΗΓΟΡΟΣ ΔΙΣΚΟΣ Για να ξεκινήσετε έναν γρήγορο οπτικό κωδικό (visual quick code (VQC) ), εισάγετε τη λειτουργία της εισαγωγής και πιέστε τα κλειδιά PRGRM/CONVRS 3 φορές. Ένας άλλος τρόπος είναι να χρησιμοποιήσετε τα μενού τραβήξτε κάτω (pull down) στον εξελιγμένο εισαγωγέα μέσω της βοήθειας. Επιλέγοντας την κατηγορία Χρησιμοποιήστε τα κλειδιά με τα βέλη για να επιλέξετε τα μέρη των κατηγοριών των οποίων η περιγραφή ταιριάζει αρκετά με το επιθυμητό μέρος και πιέστε write(γράψε). Μία ομάδα από τις εικόνες των μερών σ αυτή την κατηγορία θα εμφανιστεί. Επιλέγοντας ένα μέρος προτύπου Χρησιμοποιήστε τα κλειδιά με τα βέλη για να επιλέξετε ένα πρότυπο στη σελίδα. Πατώντας write(γράψε) θα εκθέσει ένα περίγραμμα του μέρους και θα περιμένει από τον προγραμματιστή να εισάγει αξίες ώστε να φτιάξει το επιλεγμένο μέρος. Εισάγοντας τα δεδομένα Ο έλεγχος θα υποβάλλει το χρήστη σε πληροφορίες για το επιλεγμένο μέρος. Αφού εισαχθούν οι πληροφορίες, ο έλεγχος θα ρωτήσει το χρήστη που θα πρέπει να τοποθετηθεί ο κωδικός G. 1)Επιλέξτε/Δημιουργήστε ένα πρόγραμμα Θα ανοίξει ένα παράθυρο που θα υποβάλλει στο χρήστη να επιλέξει ένα όνομα για το πρόγραμμα. Τονίστε το επιθυμητό όνομα και πιέστε write(γράψε). Αυτό θα προσθέσει νέες γραμμές του κώδικα στο επιλεγμένο πρόγραμμα. Εάν το πρόγραμμα περιέχει ήδη κωδικούς, το VQC θα εισάγει τις γραμμές του κωδικού στην αρχή του προγράμματος, πριν από τον υπάρχοντα κωδικό. Ο χρήστης έχει επιπλέον επιλογή να δημιουργήσει ένα νέο πρόγραμμα, εισάγοντας ένα όνομα προγράμματος και πιέζοντας write(γράψε), αυτό θα εισάγει τις γραμμές του κώδικα στο νέο πρόγραμμα. 2) Προσθέστε στο παρόν πρόγραμμα- Ο κωδικός που δημιουργήθηκε από το VQC, θα προστεθεί μετά τον κέρσορα. 3) MDI-Ο κώδικας θα παραδοθεί στο MDI. Σημείωση: Οτιδήποτε υπάρχει στο MDI θα παραγραφεί. 4) Ακύρωση- Το παράθυρο θα κλείσει και οι αξίες του προγράμματος θα εκδοθούν. Σημείωση: Το πρόγραμμα είναι επίσης διαθέσιμο για εισαγωγή και προβολή στον εξελιγμένο εισηγητή. Είναι μία καλή ιδέα να δοκιμάσεις το πρόγραμμα με το να το θέσεις σε λειτουργία με γραφικό τρόπο. 79 Γρήγορος Κωδικός & Δήμου Ζαπάντη

87 ΑΝΤΙΣΤΑΘΜΙΣΗ ΚΟΦΤΗ Η αντιστάθμιση κόφτη αλλάζει το προγραμματισμένο μονοπάτι του εργαλείου ώστε η κεντρική γραμμή να κινείται στα δεξιά ή στα αριστερά του προγραμματισμένου μονοπατιού. Η σελίδα OFFSET(μήκος και ακτίνα) χρησιμοποιείται για να εισάγετε το ποσό που θα κινηθεί το εργαλείο. Η offset εισάγεται είτε σαν αξία διαμέτρου/ακτίνας (δείτε ρύθμιση 40) και για τις δύο αξίες γεωμετρίας και φθοράς. Σημειώστε πως εάν η διάμετρος καθορίζεται, το ποσό της αλλαγής αντιστάθμισης κόφτη είναι το μισό από την αξία που εισάγεται. Η αντισταθμισμένη αξία υπολογίζεται από τον έλεγχο από τις αξίες που εισάγονται στα μήκη (μήκη του εργαλείου) και τις αξίες της φθοράς (φθοράς του εργαλείου)στην σελίδα offset. Στην 2D μηχανική η αντιστάθμιση κόφτη χρησιμοποιείται στον άξονα Χ και στον άξονα Υ (G17) και στην 3D μηχανική, η αντιστάθμιση κόφτη χρησιμοποιείται στον άξονα Χ, στον άξονα Υ και στον άξονα Ζ.(G141). G41 Θα επιλέξει την αριστερή αντιστάθμιση κόφτη.αυτό σημαίνει ότι το εργαλείο θα κινηθεί στα αριστερά του προγραμματισμένου μονοπατιού. G42 Θα επιλέξει την δεξιά αντιστάθμιση κόφτη. G40 Θα ακυρώσει την αντιστάθμιση κόφτη. Ένα Dnn πρέπει επίσης να προγραμματιστεί με ένα G41 ή ένα G42 για να επιλέξετε το σωστό αριθμό offset από τη στήλη ακτίνας/διαμέτρου. Οι αξίες offset που εισάγονται για την ακτίνα/διάμετρο πρέπει να είναι σε θετικά νούμερα. Εάν το offset περιλαμβάνει μια αρνητική αξία, η αντιστάθμιση κόφτη θα λειτουργήσει σαν να έχει καθοριστεί ο αντίθετος κωδικός G. Για παράδειγμα αν μία αρνητική αξία εισαχθεί για μια G41 θα συμπεριφερθεί σα να έχει εισαχθεί μια θετική αξία για μία G42. Επιλέγοντας το Yasnac για τη ρύθμιση 58, ο έλεγχος θα πρέπει να είναι σε θέση να τοποθετεί την πλευρά του εργαλείου κατά μήκος όλων των ακρών του προγραμματισμένου περιγράμματος χωρίς να ξεπερνάνε τις επόμενες δύο κινήσεις. Μια κυκλική κίνηση ενώνει όλες τις εξωτερικές γωνίες. Επιλέγοντας το Fanuc για τη ρύθμιση 58, ο έλεγχος δεν απαιτεί την άκρη του κοπτικού εργαλείου αν είναι τοποθετημένη κατά μήκος των ακρών του προγραμματισμένου περιγράμματος, αποτρέποντας το υπερβολικό κόψιμο. Οι εξωτερικές γωνίες μικρότερες ή ίσες των 270 μοιρών ενώνονται από μία μυτερή γωνία και οι εξωτερικές γωνίες πάνω από τις 270 μοίρες ενώνονται από μία έξτρα γραμμική κίνηση. (Δείτε τα επόμενα διαγράμματα). Τα παρακάτω διαγράμματα δείχνουν πώς η αντιστάθμιση του κόφτη λειτουργεί για τις δύο αξίες της ρύθμισης 58. Σημειώστε: Όταν ακυρωθεί, το προγραμματισμένο μονοπάτι γυρίζει στο ίδιο κέντρο του κόφτη. Ακυρώστε τον δίσκο του κόφτη (G40) πριν το τέλος του προγράμματος. 80 Αντιστάθμιση Κόφτη & Δήμου Ζαπάντη

88 ΕΙΣΟΔΟΣ ΚΑΙ ΕΞΟΔΟΣ ΑΠΟ ΤΗΝ ΑΝΤΙΣΤΑΘΜΙΣΗ ΚΟΦΤΗ Το κόψιμο δεν πρέπει να γίνεται όταν εισάγεστε και βγαίνετε από την αντιστάθμιση κόφτη ή όταν αλλάζετε από την αριστερή στη δεξιά πλευρά της αντιστάθμισης. Όταν η αντιστάθμιση του κόφτη είναι ενεργή η θέση εκκίνησης της κίνησης είναι η ίδια με την προγραμματισμένη θέση αλλά η τελική θέση θα είναι σε offset, είτε στο αριστερό ή στο δεξί προγραμματισμένο μονοπάτι, με το ποσό το οποίο εισάγεται στη στήλη offset ακτίνας/διαμέτρου. Στην ομάδα που απενεργοποιεί την αντιστάθμιση κόφτη, το σημείο εκκίνησης είναι offset και το σημείο τέλους not-offset.με τον ίδιο τρόπο, όταν αλλάζετε από την αριστερή στη δεξιά ή από τη δεξιά στην αριστερή πλευρά της αντιστάθμισης, το σημείο εκκίνησης της κίνησης που χρειάζεται να αλλάξει την κατεύθυνση της αντιστάθμισης κόφτη θα είναι offset στη μία πλευρά του προγραμματισμένου μονοπατιού και θα τελειώνει στο σημείο που είναι offset στην απέναντι πλευρά του προγραμματισμένου μονοπατιού. Το αποτέλεσμα όλων αυτών είναι πως το εργαλείο μπορεί να κινείται σε ένα μονοπάτι που δεν είναι το ίδιο με το αρχικό μονοπάτι ή κατεύθυνση. Εάν η αντιστάθμιση κόφτη ενεργοποιηθεί ή απενεργοποιηθεί σε μία ομάδα χωρίς κάποια κίνηση Χ ή Υ, δεν υπάρχει καμία αλλαγή στην αντιστάθμιση κόφτη μέχρι την επόμενη Χ ή την Υ κίνηση. Μια επιλογή offset από D0 θα χρησιμοποιήσει το μηδέν από την αξία offset και έχουν την ίδια επίδραση σαν να μην χρησιμοποιείτε την αντιστάθμιση κόφτη. Εάν μια νέα αξία D επιλεχθεί με την αντιστάθμιση κόφτη ενεργή, η νέα αξία θα πάρει μέρος στην κίνηση διαδικασίας. Δεν μπορείτε να αλλάξετε την αξία D ή να αλλάξετε πλευρές κατά τη διάρκεια της κυκλικής κίνησης ομάδας. (G02 ή G03). Όταν ενεργοποιείτε την αντιστάθμιση κόφτη σε μια κίνηση που ακολουθείτε από μια δεύτερη κίνηση σε γωνία σε λιγότερο από 90 μοίρες, υπάρχουν δύο τρόποι να υπολογίσετε την πρώτη κίνηση και αυτοί είναι: αντιστάθμιση κόφτη τύπου Α και τύπου Β (ρύθμιση 43). Ο πρώτος, ο τύπος Α, κινεί το εργαλείο κατευθείαν στο σημείο εκκίνησης για το δεύτερο κόψιμο. Ο δεύτερος, τύπος Β, χρησιμοποιείται για να καθαρίσει τα στοιχεία ή τους σφιγκτήρες όπου η μερική γεωμετρία το απαιτεί. Τα διαγράμματα στην επόμενη σελίδα δείχνουν τις διαφορές ανάμεσα στον τύπο Α και τον τύπο Β για τις ρυθμίσεις Fanuc και Yasnac. (ρυθμίσεις 58). Εφαρμογή μη σωστής αντιστάθμισης κόφτη ΠΡΟΣΑΡΜΟΓΕΣ ΤΡΟΦΟΔΟΤΗΣΗΣ ΣΤΗΝ ΑΝΤΙΣΤΑΘΜΙΣΗ Όταν χρησιμοποιείτε την αντιστάθμιση κόφτη σε κυκλικές κινήσεις, δεν υπάρχει πιθανότητα προσαρμογών ταχύτητας σε αυτό που έχει προγραμματιστεί. Εάν το προγραμματισμένο τελικό κόψιμο είναι στο εσωτερικό μιας κυκλικής κίνησης, το εργαλείο πρέπει να κόψει ταχύτητα για να είστε σίγουροι πως η τροφοδοσία επιφάνειας δεν ξεπερνά το προγραμματισμένο. Υπάρχουν προβλήματα όταν η ταχύτητα ανακόπτεται υπερβολικά, για αυτό η ρύθμιση 44 χρησιμοποιείται για να περιορίζει το ποσό της προσαρμογής τροφοδότησης. Μπορεί να τεθεί ανάμεσα στο 1 % και στο 100%. Εάν το βάλετε στο 100%, δεν θα υπάρχουν αλλαγές στην ταχύτητα. Ένα το βάλετε στο 1% η ταχύτητα θα μειωθεί στο 1% στην προγραμματισμένη τροφοδοσία. Όταν το κόψιμο γίνει εκτός της κυκλικής κίνησης, δεν μπορεί να γίνει καμία προσαρμογή για να αυξήσει την ταχύτητα στην κλίμακα τροφοδοσίας. & Δήμου Ζαπάντη Αντιστάθμιση Κόφτη 81

89 Η ακόλουθη εικόνα δείχνει πως μετριέται ο δρόμος του εργαλείου για την αποζημίωση του κόφτη. Η λεπτομερής τομή δείχνει το εργαλείο στην αρχική του θέση και ύστερα στην τελική θέση καθώς ο κόφτης πλησιάζει το κομμάτι εργασίας. Το ακόλουθο πρόγραμμα χρησιμοποιεί αποζημίωση του κόφτη. Ο δρόμος του εργαλείου είναι προγραμματισμένος να κεντραριστεί από τον κόφτη. Αυτός είναι επίσης και ο τρόπος με τον οποίο μετράει ο έλεγχος για την αποζημίωση του κόφτη. 82 Αντιστάθμιση Κόφτη & Δήμου Ζαπάντη

90 ΜΑΚΡΟΣ ΕΙΣΑΓΩΓΗ Αυτό το χαρακτηριστικό της ρύθµισης είναι προαιρετικό. Μιλήστε µε τον διανοµέα σας για πληροφορίες. Οι δηλώσεις µάκρο-μacrοs προσθέτουν ικανότητες και ευελιξία στη ρύθµιση που δεν είναι δυνατές µε το στάνταρτ κώδικα G. Κάποιες πιθανές χρήσεις είναι: συγγενή κοµµάτια, συνήθης κύκλοι κατεργασίας, περίπλοκες κινήσεις, και προαιρετικές συσκευές-οδηγοί. Αυτές οι δυνατότητες είναι σχεδόν ατελείωτες. Μια δήλωση µάκρο- Macro είναι µια ρουτίνα/υποπρόγραµµα που µπορεί να τρέξει πολλές φορές. Μια δήλωση µάκρο µπορεί να δώσει µια τιµή σε µια µεταβλητή ή να διαβάσει µια τιµή από µια µεταβλητή, να αξιολογήσει µια έκφραση, που εξαρτηµένα ή όχι διακλαδώνεται σε ένα άλλο σηµείο του προγράµµατος, ή να επαναλάβει υπό όρους κάποιο κοµµάτι ενός προγράµµατος. Εδώ υπάρχουν κάποια παραδείγµατα εφαρµογών των µάκρο. Αντί να δώσουµε εδώ τους κώδικες µάκρο, θα περιγράψουµε τις γενικές εφαρµογές όπου χρησιµοποιούνται οι µάκρο. ΕΡΓΑΛΕΙΑ ΓΙΑ ΑΜΕΣΗ ON-TABLE ΕΓΚΑΤΑΣΤΑΣΗ Πολλές διαδικασίες τακτοποίησης μπορούν να είναι ημιαυτόματες για να βοηθήσουν τον μηχανικό. Εργαλεία μπορούν να κρατηθούν για επείγουσες καταστάσεις που δεν προβλέφθηκαν κατά το σχεδιασμό του εργαλείου. Για παράδειγμα, υποθέστε πως μια εταιρία χρησιμοποιεί ένα κλασικό σφυκτήρα με ένα κλασικό μοντέλο κρύπτης. Εάν ανακαλυφθεί μετά την τακτοποίηση, οπου το μόνιμο προσάρτημα χρειαστεί ένα εναλλακτικό σφυκτήρα και αν το υποπρόγραμμα μάκρο 2000 προγραμματιστεί για διατήρηση του πόμολου του μοντέλου του σφυκτήρα, τότε τα επόμενα δυο βήματα της διαδικασίας είναι οτι χρειάζεται για να συμπληρωθεί ο σφυκτήρας στο μόνιμο προσάρτημα. 1. Καθορίστε τις συντεταγμένες Χ,Υ και Ζ και αναζητήστε που πρέπει να μπει ο σφυκτήρας πηγαίνοντας το μηχάνημα στη προτεινόμενη θέση σφυκτήρα και διαβάστε τις συντεταγμένες θέσης από την οθόνη του μηχανήματος 2. Εκτελέστε την ακόλουθη ρύθμιση σε κατάσταση ΜDI: G65 P2000 X??? Y??? Z??? A??? Που??? Είναι καθορισμένες οι τιμές στο Βήμα Εδώ το μάκρο 2000 φροντίζει για ολή την εργασία από τότε που σχεδιάστηκε να διαπερνάει τη κρύπτη του μοντέλου του σφυκτήρα στην συγκεκριμένη γωνία Α. Ουσιαστικά, ο μηχανικός εχει δημιουργήσει ένα σύνηθες εγγεγραμμένο κύκλο. ΑΠΛΑ ΜΟΝΤΕΛΑ ΤΑ ΟΠΟΙΑ ΕΠΑΝΑΛΑΜΒΑΝΟΝΤΑΙ ΣΥΝΕΧΕΙΑ ΣΤΑ ΚΑΤΑΣΤΗΜΑΤΑ Μοντέλα τα οποία επαναλαμβάνονται συνέχεια µπορούν να οριστούν µε τη χρήση µάκρο και να αποθηκευτούν. Για παράδειγμα: 1. Μοντέλα κρύπτης 2. Αυλάκωση 3. Γωνιώδη μοντέλα, σε όποιο αριθμό τρυπών, όποιας γωνίας, με όποια απόσταση 4. Ειδικό φρεζάρισμα όπως μαλακές σιαγόνες 5. Μοντέλα Μήτρας (π.χ. 12 απέναντι και 15 κάτω) 6. Πεταχτό κόψιμο επιφάνειας, (π.χ. 12 ίντσες χρησιμοποιώντας στις 5 ίντσες ένα 3 ίντσες πεταχτό κόφτη) Α ΥΤΟΜΑ ΤΕΣ ΡΥΘΜΙΣΕΙΣ 8ΑΣΙΣΜΕΝΕΣ ΣΤΟ ΠΡΟΓΡΑΜΜΑ Με τις µάκρο, οι ρυθµίσεις συντεταγµένων γίνονται σε κάθε πρόγραµµα έτσι ώστε οι διαδικασίες να είναι ευκολότερες και µε λιγότερα λάθη. (ποικιλία μάκρος # ) ΔΙΕΡΕΥΝΗΣΗ - Ενισχύει τις δυνατότητες του μηχανήματος µε πολλούς τρόπους. Κάποια παραδείγματα είναι: 1. Περιγραφή του κοµµατιού για να οριστούν άγνωστες διαστάσεις για τη µετέπειτα επεξεργασία. 2. Βαθμονόμηση εργαλείου για τιµές ρυθµίσεων κο! φθοράς. 3. Επιθεώρηση πριν την επεξεργασία για να οριστεί το ποσό του υλικού στα καλούπια. 4. Επιθεώρηση μετά την επεξεργασία για να οριστούν οι τιμές της παραλληλότητας και της επιπεδότητας όπως και η θέση. & Δήμου Ζαπάντη Μάκρος 83

91 Χρήσιµοι κώδικες G και Μ ΜΟΟ, ΜΟ1, Μ30 - Σταµατά το πρόγραµµα G04 Παύση G65 Ρxx Κλήση υποπρογράµµατος µάκρο. Επιτρέπει τοπέρασµα µεταβλητών. Μ96 Ρxx οxx Τοπική Διακλάδωση Υπο Συνθήκη όπου Ασυνεχές Σήµα Εισαγωγής είναι Ο Μ97 Ρxx Κλήση Τοπικής Υπορουτίνας Μ98 Ρxx Κλήση Υποπρογράµµατος G103 Επιστροφή ή Επανάληψη Υποπρογράµµατος Όριο Πρόβλεψης Τµήµατος. Δεν επιτρέπεται αντιστάθµιση κοπτικού Μ109 Διαδραστική Εισαγωγή Χρήστη (βλέπε κεφάλαιο "Μ Codes") Ρυθµίσεις Υπάρχουν 3 ρυθµίσεις που µπορούν να επηρεάσουν τα προγράµµατα µάκρο (9000 σειριακά προγράµµατα), αυτές είναι: 9xxxx progs Lock (#23), 9xxx Progs Trace (#74) και 9xxx Progs Single ΒLΚ (#75). Πρόβλεψη Η πρόβλεψη είναι ένα πολύ σηµαντικό θέµα για τον προγραμματιστή μάκρο. Η ρύθµιση θα προσπαθήσει να προχωρήσει όσες γραµµές γίνεται πιο µπροστά ώστε να επιταχύνει τις διαδικασίες. Αυτό περιλαµβάνει και την ερµηνεία των µάκρο- µεταβλητών. Παράδειγµα, #1101 = 1 G04 Ρ1. #1101 = Ο Αυτό τείνει να ανοίξει µια παροχή, να περιµένει 1 δευτερόλεπτο, και µετά να την κλείσει. Όµως η πρόβλεψη θα προκαλέσει την παροχή να ανοίξει και αυτόµατα να υποχωρήσει ενώ εκτελείται µια παύση. G103 Ρ1 µπορεί να χρησιµοποιηθεί για να περιορίσει την πρόβλεψη σε 1 τµήµα. Για να λειτουργήσει σωστά αυτό το παράδειγµα, πρέπει να τροποποιηθεί ως ακολούθως G103 Ρ1 (Δείτε το κεφάλαιο κώδικας GYIQ περισσότερες επεξηγήσεις του G103) #1101=1 G04 Ρ1. #1101=0 Στρογγυλοποίηση Η ρύθµιση αποθηκεύει δεκαδικούς αριθµούς ως δυαδικές τιµές. Ως αποτέλεσµα, οι αριθµοί που αποθηκεύονται σε µεταβλητές µπορούν να αλλάζουν κατά τουλάχιστον 1 ψηφίο. Παράδειγµα, ο αριθµός 7 που αποθηκεύεται σε µάκρο µεταβλητή #100, διαβάζεται αργότερα ως , , ή Αν η δήλωση σας ήταν, 'ΊF [#100 ΕΟ 7]... ' µπορεί να σας δώσει λάθος ανάγνωση. Ασφαλέστερος τρόπος προγραµµατισµού θα ήταν, "IF [ROUND [#100] ΕΟ 7]... ". Αυτό είναι συνήθως πρόβληµα όταν αποθηκεύετε ακέραιους σε µάκρο-µεταβλητές όπου δεν περιµένετε να το δείτε αργότερα σε κοµµάτια. ΣΗΜΕΙΩΣΕΙΣ ΛΕΙΤΟΥΡΓΙΑΣ Οι µάκρο-µεταβλητές µπορούν να αποθηκευτούν ή να φορτωθούν µέσω της θύρας RS-232 ή του οδηγού δισκέτας, σχεδόν όπως και οι ρυθµίσεις. Δείτε το κεφάλαιο "Φόρτωµα Προγράµµατος στη Ρύθµιση". Σελίδα Εµφάνισης Μεταβλητών Οι µάκρο-µεταβλητές εµφανίζονται και µπορούν να τροποποιηθούν στην οθόνη τρεχουσών εντολών. Για να πάτε στις σελίδες πιέστε Curnt Comds και χρησιµοποιήστε τα πλήκτρα up/down. Καθώς η ρύθµιση ερµηνεύει ένα πρόγραµµα, οι αλλαγές στις µεταβλητές εµφανίζονται στη σελίδα µεταβλητών και µπορείτε να δείτε τα αποτελέσµατα. Η µάκρο-µεταβλητή ρυθµίζεται εισάγοντας µια τιµή και πιέζοντας το πλήκτρο Write/Enter. Οι µάκρο-µεταβλητές σβήνονται πιέζοντας το πλήκτρο Origin. 84 Μάκρος & Δήμου Ζαπάντη

92 Εισάγοντας τον αριθµό µακρο-µεταβλητής και πιέζοντας το βελάκι υρ/ down θα γίνει αναζήτηση αυτής της µεταβλητής. Οι µεταβλητές που εµφανίζονται αναπαριστούν τις τιµές των µεταβλητών κατά την εκτέλεση του προγράµµατος. Κάποιες φορές µπορεί να βρίσκονται 15 τµήµατα µακριά από τις πραγµατικές ενέργειες του µηχανήµατος. Η αναζήτηση σφαλµάτων σε ένα πρόγραµµα είναι ευκολότερη όταν εισάγετε ένα G1 03 στην αρχή ενός προγράµµατος για να περιορίσετε το µπλοκάρισµα προσωρινή αποθήκευση. Το αποµακρύνετε όταν τελειώσει η διαδικασία αναζήτησης σφαλµάτων. Μακρο- ορίσματα Τα ορίσµατα σε µια δήλωση G65 είναι ένα µέσο αποστολής τιµών και ρύθµισης τοπικών µεταβλητών µιας καλούµενης µάκρο υπορουτίνας. Στο προηγούμενο παράδειγμα 2, τα επιχειρήματα (τιμές των) Χ και Υ περνάνε στη μάκρο υπορουτίνα τοπικές μεταβλητές, Η τοπική μεταβλητή #4 σχετίζεται με τον Χ και τοποθετείται στο 0.5. Με τον ίδιο τρόπο, η τοπική μεταβλητή #25 σχετίζεται με τον Υ και τοποθετειται στο Οι ακόλουθοι δύο πίνακες υποδεικνύουν το χάρτη των αλφαβητικών διευθύνσεων των µεταβλητών µε τις αριθµητικές µεταβλητές που χρησιµοποιούνται σε µια µάκρο-υπορουτίνα. Αλφαβητικές διευθύνσεις Διεύθυνση: Α Β C Ο Ε F G Η Ι J Κ L Μ Μεταβλητή: Διεύθυνση: Ν Ο Ρ Q R S Τ V Ν W Χ Y Ζ Μεταβλητή: Εναλλακτικές αλφαβητικές διευθύνσεις Διεύθυνση: Α Β C Κ J Κ Ι J Κ Ι J Μεταβλητή: Διεύθυνση: Κ Ι J Κ Ι J K I J K I Μεταβλητή: Διεύθυνση: J K I J K I J K I J K Μεταβλητή: Το όρισµα δέχεται οποιοδήποτε κυµαινόµενο σηµείο τιµής ως και τέσσερις δεκαδικές θέσεις. Αν η ρύθµιση είναι σε µετρικό σύστηµα, θα υποθέσει χιλιάδες (.000). Στο παράδειγµα 3, η τοπική µεταβλητή #7 θα λάβει Αν δεν περιλαµβάνονται δεκαδικοί σε µια τιµή ορίσµατος, όπως G65 Ρ9910 Α1 82 C3, οι τιµές περνούν στις µάκρο υπορουτίνες σύµφωνα µε τον ακόλουθο πίνακα: Πέρασμα ακέραιου ορίσματος (χωρίς δεκαδικό σημείο) Διεύθυνση: Α Β C D Ε F G Η Ι J Κ L Μ Μεταβλητή: Διεύθυνση: Ν Ο Ρ Q R S Τ U V W X Y Z Μεταβλητή: Και οι 33 τοπικές µακρο-µεταβλητές µπορούν να είναι τιµές µε ορίσµατα µε τη χρήση της µεθόδου εναλλακτικής διεύθυνσης. Το επόµενο παράδειγµα δείχνει πώς µπορούν να σταλούν δύο σύνολα θέσεων συντεταγµένων σε µια µάκρουπορουτίνα. Οι τοπικές µεταβλητέ ς #4 ως #9 θα γίνονταν.0001 ως.0006 αντίστοιχα. & Δήμου Ζαπάντη Μάκρος 85

93 ΠΑΡΑΔΕΙΓΜΑ 3: G65 Ρ J2 Κ3 14 J5 Κ6 Τα ακόλουθα γράµµατα G, Ι, Ν, Ο και Ρ δεν µπορούν να χρησιµοποιηθούν για να περάσουν παραµέτρους σε µια µάκρο-υπορουτίνα. Μάκρο Μεταβλητές Υπάρχουν τρεις κατηγορίες µάκρο-µεταβλητών: µεταβλητές συστήµατος, σφαιρικές µεταβλητές, και τοπικές µεταβλητές. Οι σταθερές είναι τιµές κυµαινόµενου σηµείου που µπαίνουν σε µια µάκρο έκφραση. Μπορούν να συνδυαστούν µε διευθύνσεις A... l ή µπορούν να σταθούν µόνες τους όταν χρησιµοποιούνται σε µια έκφραση. Παραδείγµατα σταθερών είναι.0001, 5.3 ή -10. Τοπικές Μεταβλητές Έχουν εύρος µεταξύ #1 και #33. Ένα σύνολο τοπικών µεταβλητών είναι διαθέσιµο κάθε στιγµή. Όταν εκτελείται µια κλήση σε µια υπορουτίνα µε την εντολή G65, οι τοπικές µεταβλητές αποθηκεύονται και ένα νέο σύνολο είναι διαθέσιµο για χρήση. Αυτό ονοµάζεται "φώλιασµα" των τοπικών µεταβλητών. Κατά τη διάρκεια µιας κλήσης G65, όλες οι νέες τοπικές µεταβλητές καθαρίζονται σε µη ορισµένες τιµές και κάθε τοπική µεταβλητή που έχει αντίστοιχη µεταβλητή διεύθυνση στη γραµµή G65 µπαίνει στις τιµές της γραµµής G65. Παρακάτω βρίσκεται ένας πίνακας των τοπικών µεταβλητών µαζί µε τα ορίσµατα µεταβλητών διευθύνσεων που τις αλλάζουν. Μεταβλητή: Διεύθυνση: Α Β C Ι J Κ D E F H Εναλλακτική: Ι J Κ Ι J Μεταβλητή: Διεύθυνση: M Q R S T U V Εναλλακτική: Κ Ι J Κ Ι J K I J K I Μεταβλητή: Διεύθυνση: W X Y Z Εναλλακτική: J K I J K I J K I J K Σημειώστε ότι οι μεταβλητές 1 Ο, 12, και δεν έχουν αντίστοιχα ορίσματα διευθύνσεων. Mπoρoύν να οριστούν αν ένας ικανοποιητικός αριθμός ορισμάτων Ι, J και Κ χρησιμοποιηθούν όπως υποδεικνύεται παραπάνω στο κεφάλαιο των ορισμάτων. Όταν είναι σε μάκρο υπορουτίνες, οι τοπικές μεταβλητές μπορούν διαβαστούν και να αλλάξουν με αναφορά των αριθμών μεταβλητών Eαν χρησιμοποιείται το όρισμα Ι για να κάνει πολλαπλές επαναλήψεις μιας μάκρο υπορουτίνας, τα ρίσματα ορίζονται μόνο στην πρώτη επανάληψη. Αυτό σημαίνει ότι αν οι τοπικές μεταβλητές 1-33 αλλάζουν κατά την πρώτη επανάληψη, η επόμενη επανάληψη θα έχει πρόσβαση μόνο στις αλλαγμένες ιμές. Οι τοπικές τιμές διατηρούνται από επανάληψη σε επανάληψη όταν η διεύθυνση Ι είναι μεγαλύτερη από 1. Καλώντας μια υπορουτίνα μέσω ενός Μ97 ή Μ98 δεν φωλιάζει τις τοπικές μεταβλητές. Όποιες τοπικές μεταβλητές αναφέρονται σε μια υπορουτίνα που κλήθηκε από ένα Μ98, είναι οι ίδιες μεταβλητές και τιμές που υπήρχαν πριν την κλήση μέσω του Μ97 ή Μ98. Σφαιρικές Μεταβλητές Είναι μεταβλητές προσβάσιμες κάθε στιγμή. Υπάρχει μόνο ένα αντίγραφο κάθε σφαιρlκής μεταβλητής. Το εύρος τους διακρίνεται σε 3 μέρη: , and Οι σφαιρlκές μεταβλητές παραμένουν στη μνήμη όταν σβήνει το μηχάνημα. Καμία φορά, υπάρχουν μάκρο γραμμένες για εργοστασιακές ρυθμίσεις που χρησιμοποιούν σφαιρικές μεταβλητές. Παράδειγμα, διερεύνηση, μετατροπείς παλετών, κλπ. Όταν χρησιμοποιείτε τις σφαιρlκές μεταβλητές, βεβαιωθείτε ότι δεν χρησιμοποιούνται από κάποιο άλλο πρόγραμμα στο μηχάνημα. Μεταβλητές Συστήματος Δίνουν στον προγραμματιστή την ικανότητα να ενεργεί με διάφορες συνθήκες ρύθμισης. Βάζοντας μια μεταβλητή συστήματος, η λειτουργία της ρύθμισης μπορεί να τροποποιηθεί. Διαβάζοντας μια μεταβλητή συστήματος, ένα πρόγραμμα μπορεί να αλλάξει τη συμπεριφορά του βασισμένο στην τιμή της μεταβλητής. Κάποιες μεταβλητές έχουν καθεστώς Μόνο Ανάγνωσης - Read Only. Αυτό σημαίνει ότι ο προγραμματιστής δεν μπορεί να τις αλλάξει. Ακολουθεί ένας σύντομος πίνακας των τρεχουσών μεταβλητών συστήματος με επεξήγηση της χρήσης τους. 86 Μάκρος & Δήμου Ζαπάντη

94 ΜΕΤΑΒΛΗΤΕΣ ΧΡΗΣΗ #0 Όχι αριθμός (μόνο ανάγνωση) #1-#33 Κλήση μάκροορισμάτων #100-#199 Μεταβλητές γενικού σκοπού που αποθηκεύονται στο σβήσιμο #500-#699 Μεταβλητές γενικού σκοπού που αποθηκεύονται στο σβήσιμο #700-#749 Κρυφές μεταβλητές για εσωτερική χρήση μόνο #800-#999 Μεταβλητές γενικού σκοπού που αποθηκεύονται στο σβήσιμο #1000-# ασυνεχείς παροχές (μόνο ανάγνωση) #1064-#1068 Μέγιστο φορτίο αξόνωνχ, Υ, Ζ, Α, και Β σε MOCON1 #1080-#1087 Ακατέργαστε ς αναλογικές προς ψηφιακές εισροές (μόνο ανάγνωση) #1090-#1098 Φιλτραρισμένες αναλογικές προς ψηφιακές εισροές (μόνο ανάγνωση) #1094 Επίπεδο Ψυκτικού #1098 Φορτίο ατράκτου με το διανυσματικό οδηγό Haas (μόνο ανάγνωση) #1100-# ασυνεχείς εκροές #1140-# επιπλέον ρελέ εκροών μέσω πολλαπλής εκροής #1264-#1268 Μέγιστα φορτία αξόνων για C, υ, ν, W και άξονα T αντίστοιχα #1601-#1800 Προγραμματισμένες θέσεις ψηκτικότητας για εργαλεία 1 μέσω 200 #1801-#2000 Ακριβής μέτρηση για εργαλεία 1 μέσω 200 #2001-#2200 #2201#2400 #2401-#2600 #2601-#2800 #3000 Προγραµµατιζόµενη ειδοποίηση #3001 Χρονοµετρητής χιλιοστών δευτερολέπτου #3002 Χρονοµετρητής ώρας #3003 Απόκρυψη µονού τµήµατος #3004 Ρύθµιση υπέρβασης #3006 Προγραµµατισµένο σταµάτηµα µε µήνυµα #3011 Έτος, µήνας, µέρα #3012 Ώρα, λεπτό, δευτερόλεπτο #3020 Ισχύς στον χρονοµετρητή (µόνο ανάγνωση) #3021 Χρονοµετρητής έναρξης κύκλου #3022 Χρονοµετρητής τροφοδοσίας #3023 Χρόνος παρόντος κύκλου #3024 Χρόνος τελευταίου κύκλου #3025 Χρόνος προηγούµενου κύκλου #3026 Εργαλείο στην άτρακτο (µόνο ανάγνωση) #3027 Στροφές ατράκτου RPM (µόνο ανάγνωση) #3028 Αριθμός του φορτώματος της παλέτας στον παραλήπτη #3030 Μονό Τµήµα #3031 Απλή Κίνηση #3032 Διαγραφή Τµήµατος #3033 Σταµάτηµα Επιλογής #3201-#3400 #3401-#3600 #3901 Μ30 µέτρηση 1 #3902 Μ30 µέτρηση 2 #4001-#4020 Κώδικες προηγούµενης οµάδας τµήµατος #4101-#4126 Κώδlκες διευθύνσεων προηγούµενης οµάδας τµήµατος ΣΗΜΕ/ΩΣΗ. Η χαρτογράφηση των είναι ίδια µε τις αλφαβητικές διευθύνσεις στο κεφάλαιο (µάκρο ορίσµατα). Πχ η δήλωση Χ1.3 ρυθµίζει την µεταβλητή #4124 σε 1.3 H απεικόνιση των αξόνων είναι χ=1,υ=2,...β=5 για παράδειγμα, το μηχάνημα Ζ συντονισμού συστήματος μεταβλητής θα πρέπει να είναι #5023 & Δήμου Ζαπάντη Μάκρος 87

95 #5000-#5005 Προηγούµενη θέση τέλους τµήµατος #5020-#5025 Παρούσα θέση συντεταγµένης µηχανήµατος #5041-#5045 Παρούσα θέση συντεταγµένης εργασίας #5061-#5065 Παρόν πρόσηµο θέσης - X,Z,C #5081-#5085 Παρούσα ρύθµιση εργαλείου #5201-#5205 G52 ρυθµίσεις εργασίας #5221-#5225 G54 ρυθµίσεις εργασίας #5241-#5245 G55 ρυθµίσεις εργασίας #5261-#5265 G56 ρυθµίσεις εργασίας #5281-#5285 G57 ρυθµίσεις εργασίας #5301-#5305 G58 ρυθµίσεις εργασίας #5321-#5325 G59 ρυθµίσεις εργασίας #5401-#5500 Χρονοµετρητές συνόλου τροφοδοσίας (δευτερόλεπτα) #5501-#5600 Χρονοµετρητές συνόλου εργαλείου (δευτερόλεπτα) #5601-#5699 Εποπτεία ορίου ζωής εργαλείου #5701-#5800 Εποπτεία µέτρησης ζωής εργαλείου #5801-#5900 Εποπτεία συνολικού φορτίου εργαλείου µέγιστο αισθητό φορτίο ως τώρα #5901-#6000 Εποπτεία ορίου συνολικού φορτίου εργαλείου #6001-#6277 Ρυθµίσεις (µόνο ανάγνωση) #6501-#6999 Παράµετροι (µόνο ανάγνωση) ΣΗΜΕΙΩΣΗ. Τα ψηφία χαµηλής τάξης των µεγάλων τιµών δε θα εµφανιστούν στις µάκρο µεταβλητές για τις ρυθµίσεις και τις παραµέτρους #7001-#7006 (#14001-#14006) G11 Ο (G154 Ρ1) επιπρόσθετες ρυθ~ιίσεις εργασίας #7021-#7026 (#14021-#14026) G111 (G 154 Ρ2) επιπρόσθετες ρυθμίσεις εργασίας #7041-#7046 (#14041-#14046) G114 (G154 Ρ3) επιπρόσθετες ρυθμίσεις εργασίας #7061-#7066 (#14061-#14066) G115 (G154 Ρ4) επιπρόσθετες ρυθμίσεις εργασίας #7081-#7086 (#14081-#14086) G116 (G154 Ρ5) επιπρόσθετες ρυθμίσεις εργασίας #7101-#7106 (#14101-#14106) G117 (G154 Ρ6) επιπρόσθετες ρυθμίσεις εργασίας #7121-#7126 (#14121-#14126) G118 (G154 Ρ7) επιπρόσθετες ρυθμίσεις εργασίας #7141-#7146 (#14141-#14146) G119 (G154 Ρ8) επιπρόσθετες ρυθμίσεις εργασίας #7161-#7166 (#14161-#14166) G120 (G154 Ρ9)επιπρόσθετες ρυθμίσεις εργασίας #7181-#7186 (#14181-#14186) G121 (G154 Ρ1 ο) επιπρόσθετες ρυθμίσεις εργασίας #7201-#7206 (#14201-#14206) G122 (G154 Ρ11) επιπρόσθετες ρυθμίσεις εργασίας #7221-#7226 (#14221-#14221) G123 (G154 Ρ12) επιπρόσθετες ρυθμίσεις εργασίας #7241-#7246 (#14241-#14246) G124 (G154 Ρ13)επιπρόσθετες ρυθμίσεις εργασίας #7261-#7266 (#14261-#14266) G125 (G154 Ρ14)επιπρόσθετες ρυθμίσεις εργασίας #7281-#7286 (#14281-#14286) G 126 (G154 Ρ15) επιπρόσθετες ρυθμίσεις εργασίας #7301-#7306 (#14301-#14306) G127 (G1 S4 Ρ16) επιπρόσθετες ρυθμίσεις εργασίας #7321-#7326 (#14321-#14326) G 128 (G 154 Ρ17)επιπρόσθετες ρυθμίσεις εργασίας #7341-#7346 (#14341-#14346) G129 (G154 Ρ18) επιπρόσθετες ρυθμίσεις εργασίας #7361-#7366 (#14361-#14366) G154 Ρ19 επιπρόσθετες ρυθμίσεις εργασίας #7381-#7386 (#14381-#14386) G154 Ρ20 επιπρόσθετες ρυθμίσεις εργασίας #7501-#7506 προτεραιότητα παλέτας #7601-#7606 κατάσταση παλέτας #7701-#7706 Αριθμοί μέρους προγράμματος που φαίνονται στις παλέτες #7801-#7806 Μέτρηση χρησιμοποίησης παλέτας #8500 Προχωρημένη Διαχείριση Εργαλείου (ΑΤΜ). Ομάδα ΙD #8501 ΑΤΜ. Ποοστό απο το σύνολο της ζωής του διαθέσιμου εργαλείου από όλα τα εργαλεία της ομάδας #8502 ΑΤΜ. Σύνολο μέτρησης χρήσης διαθέσιμου εργαλείου στην ομάδα. #8503 ΑΤΜ. Σύνολο μέτρησης τρύπας διαθέσιμου εργαλείου στην ομάδα. #8504 ΑΤΜ. Σύνολο χρόνου τροφοδοσίας εργαλείου (σε δευτερόλεπτα) στην ομάδα. #8505 ΑΤΜ. Σύνολο συνολικού χρόνου διαθέσιμου εργαλείου (σε δευτερόλεπτα) στην ομάδα. #8510 ΑΤΜ. Επόμενος αριθμός εργαλείου που χρησιμοποιείται. #8511 ΑΤΜ. Ποσοστό ζωής διαθέσιμου εργαλείου απο το επόμενο εργαλείο. 88 Μάκρος & Δήμου Ζαπάντη

96 #8512 ΑΤΜ. Διαθέσιμη μέτρηση χρήσης από το επόμενο εργαλείο. #8513 ΑΤΜ. Διαθέσιμη μέτρηση τρύπας από το επόμενο εργαλείο. #8514 ΑΤΜ. Διαθέσιμη μέτρηση χρόνου τροφοδοσίας από το επόμενο εργαλείο.(σε δευτερόλεπτα) #8515 ΑΤΜ. Διαθέσιμη μέτρηση συνολικού χρόνου από το επόμενο εργαλείο.(σε δευτερόλεπτα) #14401-#14406 G 154 Ρ21 επιπρόσθετες ρυθμίσεις εργασίας #14421-#14426 G154 Ρ22 επιπρόσθετες ρυθμίσεις εργασίας #14441-#14446 G154 Ρ23 επιπρόσθετες ρυθμίσεις εργασίας #14461-#14466 G154 Ρ24 επιπρόσθετες ρυθμίσεις εργασίας #14481-#14486 G1 S4 Ρ25 επιπρόσθετες ρυθμίσεις εργασίας #14501-#14506 G 154 Ρ26 επιπρόσθετες ρυθμίσεις εργασίας #14521-#14526 G154 Ρ27 επιπρόσθετες ρυθμίσεις εργασίας #14541-#14546 G 154 Ρ28 επιπρόσθετες ρυθμίσεις εργασίας #14561-#14566 G154 Ρ29 επιπρόσθετες ρυθμίσεις εργασίας #14581-#14586 G154 Ρ30 επιπρόσθετες ρυθμίσεις εργασίας #14781-#14786 G154 Ρ40 επιπρόσθετες ρυθμίσεις εργασίας #14981-#14986 G154 Ρ50 επιπρόσθετες ρυθμίσεις εργασίας #15181-#15186 G154 Ρ60 επιπρόσθετες ρυθμίσεις εργασίας #15381-#15386 G154 Ρ70 επιπρόσθετες ρυθμίσεις εργασίας #15581-#15586 G154 Ρ80 επιπρόσθετες ρυθμίσεις εργασίας #15781-#15786 G154 Ρ80 επιπρόσθετες ρυθμίσεις εργασίας G154 Ρ95 επιπρόσθετες ρυθμίσεις εργασίας G154 Ρ96 επιπρόσθετες ρυθμίσεις εργασίας G154 Ρ97 επιπρόσθετες ρυθμίσεις εργασίας G154 Ρ98 επιπρόσθετες ρυθμίσεις εργασίας G154 Ρ99 επιπρόσθετες ρυθμίσεις εργασίας ΣΗΜΕΙΩΣΕΙΣ ΛΕΙΤΟΥΡΓΙΑΣ Μεταβλητές #750 και #751 Αυτές οι µάκρο µεταβλητές συλλέγουν τις εισροές από τη σειριακή θύρα 2. Ο προγραµµατιστής µπορεί να κάνει έλεγχο για δεδοµένα σε ουρά (data queued) στην προσωρινή αποθήκευση της σειριακής θύρας 2 και να συλλέξει τα δεδοµένα προς επεξεργασία. Η µάκρο µεταβλητή #750 πληροφορεί τον προγραµµατιστή αν περιµένουν δεδοµένα στη RS232 θύρα 2. Η τιµή 1 σηµαίνει ότι η προσωρινή αποθήκευση έχει δεδοµένα σε ουρά, αλλιώς επιστρέφει η τιµή Ο. Η µάκρο µεταβλητή 751 συλλέγει τον πρώτο χαρακτήρα από την προσωρινή αποθήκευση, όταν υπάρχουν δεδοµένα σε ουρά εποµένως η προσωρινή αποθήκευση ελέγχεται πρώτη για να δείτε αν είναι άδειο. Αν όχι, επιστρέφει η τιµή του επόµενου χαρακτήρα στην ουρά. 1-Bit Ασυνεχείς Εισροές Εισροές που ορίζονται ως "Εφεδρικές" µπορούν να συνδεθούν µε εξωτερικές συσκευές και να χρησιµοποιηθούν από τον προγραµµατιστή. 1-Bit Ασυνεχείς Εκροές Η ρύθµιση Haas είναι ικανή να ελέγξει ως και 56 ασυνεχείς εκροές. Εντούτοις, ένας αριθµός αυτών των εκροών έχουν φυλαχτεί για χρήση από τον ρυθµιστή της Haas. & Δήμου Ζαπάντη Μάκρος 89

97 ΠΡΟΣΟΧΗ! Μη χρησιµοποιείτε εκροές που έχουν φυλαχτεί από το σύστηµα. Με τη χρήση αυτών των εκροών µπορείτε να προκαλέσετε ζηµιά στον εξοπλισµό ή τραυµατισµό. Ο χρήστης µπορεί να αλλάξει το καθεστώς αυτών των εκροών γράφοντας σε µεταβλητές που είναι ορισµένες ως "εφεδρικές". Αν οι εκροές συνδέονται µε ρελέ, η ανάθεση "1" ρυθµίζει το ρελέ. Η ανάθεση ''Ο'' καθαρίζει το ρελέ. Κάνοντας αναφορά σε αυτές τις εκροές θα επιστρέψει η τρέχουσα κατάσταση των εκροών και αυτή µπορεί να είναι η τελευταία εκχωρηµένη τιµή ή η τελευταία κατάσταση των εκροών όπως θέτονται από κάποιους κώδlκες Μ του χρήστη. Παράδειγµα, αφού επιβεβαιωθεί ότι η εκροή #1108 είναι "εφεδρική": #1108 = 1; (Ανάβει το ρελέ #1108) #101 = # ; (101 είναι 1 δευτερόλεπτο από τώρα) WHILE [[#101 GT #3001] ΑΝD [#1109 ΕΟ Ο]] 001 ΕΝD1 (Περιµένει εδώ 1 δευτερόλεπτο ή µέχρι το ρελέ #1109 να ανέβει ψηλά) #1108 = ο; (Κλείνει το ρελέ #1108) Αν η ρύθµιση δεν είναι εξοπλισµένη µε τον πίνακα ρελέ κώδικα Μ (M-code relay board), το Μ21 ως Μ28 θα χαρτογραφηθεί από #1132 ως το #1139. Αν ο πίνακας ρελέ κώδικα Μ είναι εγκατεστηµένος, δείτε το κεφάλαιο επιλογή 8Μ για πληροφορίες και οδηγίες. ΣΗΜΕΙΩΣΗ: Ελέγχετε πάντα ή εκτελέστε την απλή λειτουργία προγραµµάτων που είναι σχεδιασµένα για µάκρο τα οποία χρησιµοποιούν νέο υλικό (hardware). Μέγιστο Φορτίο Αξόνων Οι παρακάτω µεταβλητές χρησιµοποιούνται τώρα για να περιέχουν τις µέγιστες τιµές φορτίου για κάθε άξονα Μπορούν να καθαριστούν αναβοσβήνοντας το µηχάνηµα ή βάζοντας τη µάκρο στο µηδέν σε ένα πρόγραµµα (παράδειγµα, #1064=0;) ; Άξονας Χ 1264 ; Άξονας C 1065 ; Άξονας Υ 1265 ; Άξονας U 1066 ; Άξονας Ζ 1266 ; Άξονας ν 1067 ; Άξονας Α 1267 ; Άξονας W 1068 ; Άξονας Β 1268 ; Άξονας Τ Ρύθμιση Εργαλείων Κάθε ρύθμιση εργαλείου έχει ένα μήκος (Η) και ακτίνα(d) πάντα σε σχέση με τις τιμές τριβής. #2001-#2200 Ρύθµισεις γεωµετρίας Η (1-200) για μήκος #2200-#2400 Τριβή γεωµετρίας Η (1-200) για μήκος #2401-#2600 Ρύθµισεις γεωµετρίας D (1-200) για διάμετρο #2601-#2800 Τριβής γεωµετρίας D (1-200) για διάμετρο Προγραµµατιζόµενα Μηνύµατα # Μπορούν να προγραµµατιστούν ειδοποιήσεις. Μια προγραµµατιζόµενη ειδοποίηση θα λειτουργεί ακριβώς όπως η ειδοποίηση της Haas. Μια ειδοποίηση δηµιουργείται ρυθµίζοντας τη µάκρο µεταβλητή #3000 σε ένα νούµερο µεταξύ 1 και 999. #3000 = 15 (Τοποθέτηση µηνύµατος στη λίστα ειδοποιήσεων) Όταν γίνει αυτό, το σήµα "Alarm" αναβοσβήνει στο κάτω µέρος της οθόνης και το κείµενο του επόµενου σχόλιου τοποθετείται στη λίστα ειδοποιήσεων. Το νούµερο ειδοποίησης (στο παράδειγµα, το 15) προστίθεται στο 1000 και χρησιµοποιείται σαν νούµερο ειδοποίησης. Αν µια ειδοποίηση δηµιουργείται µε αυτόν τον τρόπο, όλες οι κινήσεις σταµατούν και πρέπει να γίνει επαναφορά στο πρόγραµµα για να συνεχίσει. Οι προγραµµατιζόµενες ειδοποιήσεις αριθµούνται πάντα µεταξύ 1000 και Οι πρώτοι 34 χαρακτήρες του σχόλιου θα χρησιµοποιηθούν για το µήνυµα ειδοποίησης. Χρονοµετρητές Οi µακρό της Haas έχουν πρόσβαση σε δύο χρονοµετρητές. Αυτοί οι χρονοµετρητές ρυθµίζονται σε µια τιµή αναθέτοντας έναν αριθµό στην αντίστοιχη µεταβλητή. Ένα πρόγραµµα µπορεί αργότερα να διαβάσει αυτή τη µεταβλητή και να καθορίσει το χρόνο που πέρασε από τότε που ρυθµίστηκε ο χρονοµετρητής. Οι χρονοµετρητές µπορούν να χρησιµοποιηθούν για να αντιγράψουν κύκλους παύσεων, να καθορίσουν το χρόνο από κοµµάτι σε κοµµάτι ή πού είναι επιθυµητή συµπεριφορά χρονικά εξαρτώµενη. #3001 ΧΡΟΝΟΜΕΤΡΗΤΗΣ ΧΙΛΙΟΣΤΩΝ ΔΕΥΤΕΡΟΛΕΠΤΟΥ - Ενηµερώνεται κάθε 20 χιλιοστά δευτερολέπτου και έτσι οι ενέργειες µπορούν να υπολογιστούν µε ακρίβεια µόνο 20 χιλιοστά δευτερολέπτου. Όταν ανάβει το µηχάνηµα, ο χρονοµετρητής χιλιοστά δευτερολέπτου επαναφέρεται. Ο χρονοµετρητής έχει όριο 497 ηµερών. Το νούµερο που επιστρέφει όταν φτάσει το #3001 αναπαριστά τον αριθµό των χιλιοστά δευτερολέπτου. 90 Μάκρος & Δήμου Ζαπάντη

98 #3002 ΧΡΟΝΟΜΕΤΡΗΤΗΣ ΩΡΑΣ - Είναι παρόµοιος µε τον χρονοµετρητή χιλιοστά δευτερολέπτου εκτός από το ότι το νούµερο που επιστρέφει όταν φτάσει το #3002 είναι σε ώρες. Οι χρονοµετρητές ώρας και χιλιοστά δευτερολέπτου µπορούν να ρυθµιστούν ανεξάρτητα ο ένας από τον άλλο και μπορούν να ρυθμιστούν ξεχωριστά. Υπερβάσεις Συστήµατος # Η μεταβλητή 3003 είναι η παράµετρος Απόκρυψης Μονού τµήµατος- Single Block Suppression. Υπερβαίνει τη λειτουργία Μονού Τµήµατος- Single Block στον κώδικα G. Στο επόµενο παράδειγµα το Μονό Τµήµα αγνοείται όταν η #3003 είναι ίση µε 1. Αφού η Μ3003 ρυθµιστεί ίση µε 1, κάθε εντολή κώδικα G (γραµµές 2-4) εκτελείται συνεχόµενα παρότι το Μονό Τµήµα είναι σε λειτουργία. Όταν η #3003 είναι ίση µε µηδέν, το Μονό Τµήµα θα λειτουργεί κανονικά. Ο χρήστης πρέπει να πιέζει Έναρξη Κύκλου- Cycle Start για κάθε γραµµή του κώδικα (γραµµές 6-8). #3003=1; G54 GOO G90 ΧΟ ΥΟ; G81 RO.2 Ζ-Ο.1 F20 LΟ; S2000 Μ03; #3003= ο; Τ02 ΜΟ6; G83 RO.2 Ζ-1 F10. LΟ; ΧΟ. ΥΟ.; Μεταβλητή #3004 Η µεταβλητή #3004 υπερβαίνει συγκεκριµένα χαρακτηριστικά ρυθµίσεων ενώ εκτελούνται. Το πρώτο ψηφίο απενεργοποιεί το πλήκτρο Σταµάτηµα Τροφοδοσίας- Feed Hold. Αν η παύση τροφοδοσίας δεν χρησιµοποιείται κατά τη διάρκεια ενός τµήµατος κώδικα, βάλτε τη µεταβλητή #3004, µε τιµή ανάθεσης 1, πριν τις συγκεκριµένες γραµµές κώδικα. Μετά από αυτό το τµήµα του κώδικα, βάλτε την #3004 στο Ο για να επαναφέρετε τη λειτουργία του πλήκτρου Σταµάτηµα Τροφοδοσίας - Feed Hold. Παράδειγµα: Κώδικας προσέγγισης (Σταµάτηµα Τροφοδοσίας επιτρέπεται) #3004=1; Απενεργοποιεί το πλήκτρο Σταµάτηµα Τροφοδοσίας-Feed Hold) Ασταµάτητος κώδικας (Σταµάτηµα Τροφοδοσίας δεν επιτρέπεται) #3004=0; (Ενεργοποιεί το πλήκτρο Σταµάτηµα Τροφοδοσίας-Feed Hold) Κώδικας αναχώρησης (Σταµάτηµα Τροφοδοσίας επιτρέπεται) Ακολουθεί ένας χάρτης των ψηφίων της µεταβλητής #3004 και των σχετικών υπερβάσεων. Ε = Ενεργοποιηµένο D = Απενεργοποιηµένο #3004 ΣΤΑΜΑΤΗΜΑ ΥΠΕΡΒΑΣΗ ΕΛΕΓΧΟΣ ΤΡΟΦΟΔΟΣΙΑΣ ΡΥΘΜΟΥ ΑΚΡΙΒΟΥΣ ΤΡΟΦΟΔΟΣΙΑΣ ΣΤΑΜΑΤΗΜΑΤΟΣ Ο Ε Ε Ε 1 D Ε Ε 2 Ε D Ε 3 D D Ε 4 Ε Ε D 5 D Ε D 6 Ε D D 7 D D D #3006 Προγραµµατιζόµενη Παύση Οι παύσεις µπορούν να προγραµµατιστούν, κάτι που λειτουργεί σαν ΜΟΟ. Η ρύθµιση σταµατάει και περιµένει µέχρι να πατηθεί το πλήκτρο Έναρξη Κύκλου- Cycle Start. Μόλις πατηθεί, το πρόγραµµα συνεχίζει µε το τµήµα µετά την #3006. Στο παρακάτω παράδειγµα, οι πρώτοι 15 χαρακτήρες του σχόλιου εµφανίζονται στο κάτω αριστερό µέρος της οθόνης. IF [#1 ΕΟ #0] ΤΗ ΕΝ #3006=101 (σχόλιο εδώ); #4001-#4021 Κώδικες Οµάδας Τελευταίου Τµήµατος (Τροποποιητικοί) Η οµαδοποίηση των κωδικών G επιτρέπει πιο αποτελεσµατική επεξεργασία. Οι κώδικες G µε παρόµοιες λειτουργίες βρίσκονται συνήθως στην ίδια οµάδα. Παράδειγµα: το G90 και το G91 βρίσκονται στην οµάδα 3. Αυτές οι µεταβλητές αποθηκεύουν τον τελευταίο ή τον προκαθορισµένο κώδικα G για τις 21 οµάδες. Διαβάζοντας την οµάδα κωδικών, ένα µάκρο πρόγραµµα µπορεί να αλλάξει τη συµπεριφορά του κώδικα G. Αν η 4003 περιέχει 91, τότε το µάκρο πρόγραµµα θα µπορούσε να καθορίσει ότι όλες οι κινήσεις θα είναι κυµαινόµενες αντί για απόλυτες. Δεν υπάρχει σχετιζόµενη µεταβλητή για την οµάδα µηδέν Οι κώδικες G της οµάδας µηδέν είναι Μη τροποποιητικοί. & Δήμου Ζαπάντη Μάκρος 91

99 #4101-#4126 Διευθύνσεις Δεδοµένων Τελευταίου Τµήµατος (Τροποποιητικοί) Οι κώδικες διευθύνσεων Α-Ζ (εξαιρουµένου του G) διατηρούνται ως τροποποιητικές τιµές. Η πληροφορία που αναπαριστάται από την τελευταία γραµµή του κώδικα που ερµηνεύεται από τη διαδικασία πρόβλεψης, περιέχεται στις µεταβλητές 4101 ως Η αριθµητική χαρτογράφηση των αριθµητικών µεταβλητών προς τις αλφαβητικές διευθύνσεις αντιστοιχεί στη χαρτογράφηση υπό τις αλφαβητικές διευθύνσεις. Παράδειγµα, η τιµή της προηγούµενα ερµηνευµένης διεύθυνσης D βρίσκεται στη #4107 και η τελευταία ερµηνευµένη τιµή Ι είναι η #4104. Όταν ονοµάζετε µια µάκρο σε κώδικα Μ, µπορείτε να µην περάσετε µεταβλητές στις µάκρο µε τη χρήση των µεταβλητών Αντ'αυτού, χρησιµοποιείστε τις τιµές από 4101 ως4126 στις µάκρο. #5001-#5005 Θέση Τελευταίου Στόχου Το τελευταίο προγραµµατισµένο σηµείο για το τελευταίο τµήµα κίνησης είναι προσβάσιµο µέσω των µεταβλητών #5001- #5005, Χ, Υ, Ζ, Α, και Β, αντίστοιχα. Οι τιµές δίνονται στο τρέχον σύστηµα συντεταγµένων εργασίας και µπορούν να χρησιµοποιηθούν ενώ το µηχάνηµα είναι σε κίνηση. Μεταβλητές Θέσης Αξόνων #5021 άξονας Χ #5022 άξονας Υ #5023 άξονας Ζ #5024 άξονας Α #5025 άξονας Β #5026 άξονας C #5021-#5025 Θέση Τρέχουσας Συντεταγµένης Μηχανήµατος Η τρέχουσα θέση στις συντεταγµένες µηχανήµατος µπορεί να αποκτηθεί µέσα από τις #5021-#5025, Χ, Υ, Ζ, Α, και Β, αντίστοιχο. Οι τιµές δεν µπορούν να διαβαστούν όταν το µηχάνηµα είναι σε κίνηση. Η τιµή της #5023 (Ζ) έχει επάνω της αντιστάθµιση µήκους εργαλείου. #5041-#5045 Θέση Τρέχουσας Συντεταγµένης Εργασίας Η τρέχουσα θέση στις συντεταγµένες εργασίας µπορεί να αποκτηθεί µέσα από τις # , Χ, Υ, Ζ, Α, και Β, αντίστοιχο. Οι τιµές δεν µπορούν να διαβαστούν όταν το µηχάνηµα είναι σε κίνηση. Η τιµή της #5043 (Ζ) έχει επάνω της αντιστάθµιση µήκους εργαλείου. #5061-#5065 Θέση Τρέχουσας Παράλειψης Σήµατος Η θέση όπου ενεργοποιήθηκε η τελευταία παράλειψη σήµατος µπορεί να αποκτηθεί µέσα από τις #5061-#5065, Χ, Υ, Ζ, Α, και Β, αντίστοιχα. Οι τιµές δίνονται στο σύστηµα τρέχουσας συντεταγµένης εργασίας και µπορούν να χρησιµοποιηθούν όταν το µηχάνηµα είναι σε κίνηση. Η τιµή της #5063 (Ζ) έχει επάνω της αντιστάθµιση µήκους εργαλείου. #5081-#5086 Αντιστάθµιση Μήκους Εργαλείου Η τρέχουσα συνολική αντιστάθµιση µήκους εργαλείου που εφαρµόζεται στο εργαλείο επιστρέφει. Αυτό περιλαµβάνει τη γεωµετρία του εργαλείου που αναφέρεται από την τρέχουσα τροποποιηµένη τιµή που ρυθµίστηκε στον κώδικα Τ συν την τιµή φθοράς. Σημείωση: Η απεικόνιση των αξόνων είναι χ=1, υ=2,...β=5. Ετσι σαν παράδειγμα, το μηχάνημα Ζ στο συντονισμένο σύστημα μεταβλητής θα μπορεί να είναι #5023. #6996-#6999 Πρόσβαση Παραµέτρων µε τη χρήση µάκρο µεταβλητών Είναι δυνατόν το πρόγραµµα να έχει πρόσβαση στις παραµέτρους 1 ως 1000 και σε οποιαδήποτε ψηφία των παραµέτρων, ως ακολούθως #6996: Αριθµός Παραµέτρου #6997: Ψηφίο Αριθµού (προαιρετικό) #6998: Περιέχει τιµή του αριθµού παραµέτρου στη µεταβλητή 6996 #6999: Περιέχει τιµή του ψηφίου (Ο ή 1) του ψηφίου παραµέτρου που ορίζεται στη µεταβλητή Σηµείωση: Οι µεταβλητές 6998 και 6999 είναι µόνο για ανάγνωση. ΧΡΗΣΗ Για να έχει πρόσβαση στην τιµή µιας παραµέτρου, ο αριθµός αυτής της παραµέτρου αντιγράφεται στη µεταβλητή 6996, µετά την οποία, η τιµή αυτής της παραµέτρου είναι διαθέσιµη µε τη χρήση της µακρο µεταβλητής 6998, όπως φαίνεται: #6996=601 (Προσδιορίστε παράµετρο 601) #100=#6998 (Αντιγράψτε την τιµή της παραµέτρου 601 στη µεταβλητή #100) Για να έχει πρόσβαση σε ένα συγκεκριµένο ψηφίο παραµέτρου, ο αριθµός αυτής της παραµέτρου αντιγράφεται στη µεταβλητή 6996 και το νούµερο του ψηφίου αντιγράφεται στη µάκρο µεταβλητή Η τιµή αυτού του ψηφίου της παραµέτρου είναι διαθέσιµη µε τη χρήση της µεταβλητής 6999, όπως φαίνεται: #6996=57 (Προσδιορίστε παράµετρο57) #6997=0 (Προσδιορίστε ψηφίο µηδέν) #100=#6999 (Αντιγράψτε παράµετρο 57 ψηφίο Ο στη µεταβλητή #100) 92 Μάκρος & Δήμου Ζαπάντη

100 Σηµείωση: Τα ψηφία της παραµέτρου αριθµούνται από το Ο ως το ψήφιες παράµετροι σχηµατίζονται, στην οθόνη, µε ένα ψηφίο Ο πάνω αριστερά, και το ψηφίο 31 κάτω δεξιά. Τροποποιητής Παλλέτας Η κατάσταση των παλλέτων, απο τον Αυτόματο Τροποποιητή Παλλέτας ελέγχεται χρησιμοποιόντας τις ακόλουθες μεταβλητές: #7501-#7506 Προτεραιότητα παλλέτας #7601-#7606 Κατάσταση παλλέτας #7701 -#7706 Αριθμοί μέρους προγράμματος που εμφανίζεται στη παλλέτα #7801-#7806 Μέτρηση χρήσης παλλέτας #3028 Αριθμός παλλέτων που φορτόνονται στον παραλήπτη Ρυθµίσεις Όλες οι ρυθµίσεις των εργαλείων µπορούν να διαβαστούν και να γίνουν µε µια µάκρο έκφραση. Αυτό επιτρέπει στον προγραµµατιστεί να προρυθµίσει συντεταγµένες σε κατά προσέγγιση τοποθεσίες, ή να ρυθµίσει συντεταγµένες µε βάση τα αποτελέσµατα της παράλειψης σηµάτων τοποθεσίας και των υπολογισµών. Όταν διαβαστούν οι ρυθµίσεις, η ουρά ερµηνείας πρόβλεψης σταµατά µέχρι να εκτελεστεί εκείνο το τµήµα. #5201-#5206 G52 Χ, Ζ, Υ, Α, Β, C Τιμές Ρύθμισης #5221-#5226 G54 «««««««" #5241-#5246 G55 «««««««" #5261-#5266 G56 «««««««" #5281-#5286 G57«««««««" #5301-#5306 G58 «««««««" #5321-#5326 G59 «««««««" #7001-#7006 G110 Χ, Ζ, γ, Α, Β, C Τιμές Ρύθμισης #7021-#7026 «««««««" #7381-#7386 G129 Χ, Ζ, Υ, Α, Β, C Τιμές Ρύθμισης ΧΡΗΣΗ ΜΕΤΑΒΛΗΤΗΣ Όλες οι µεταβλητές αναφέρονται µε ένα σηµείο (#) που ακολουθείται από έναν θετικό αριθµό, όπως #1, #101, και #501. Οι µεταβλητές είναι δεκαδlκές τιµές που αναπαρίστανται ως αριθµοί κινητής υποδιαστολής. Αν µια µεταβλητή δεν έχει χρησιµοποιηθεί ποτέ, µπορεί να πάρει µια ειδική "ακαθόριστη" τιµή. Αυτό υποδεικνύει ότι δεν έχει χρησιµοποιηθεί ποτέ. Μια µεταβλητή µπορεί να ρυθµιστεί ως ακαθόριστη µε την ειδική µεταβλητή #0. Η µεταβλητή #0 έχει την τιµή του ακαθόριστου ή 0.0 ανάλογα µε τα περιεχόµενα στα οποία χρησιµοποιείται. Έµµεσες αναφορές σε µεταβλητές µπορούν να γίνουν κλείνοντας το νούµερο της µεταβλητής σε αγκύλες #[<έκφραση>]. Η έκφραση αξιολογείται και το αποτέλεσµα γίνεται η µεταβλητή. Παράδειγµα: #1=3; #[#1]=3.5 + #1; Αυτό ρυθµίζει τη µεταβλητή #3 στην τιµή 6.5. Οι µεταβλητές µπορούν να χρησιµοποιηθούν στη θέση των διευθύνσεων των κωδικών G όπου η "διεύθυνση" αναφέρεται στα γράµµατα Α.Ζ. Στο τµήµα Ν1 GO G90 Χ1.0 Y0 ; οι µεταβλητές µπορούν να ρυθµιστούν στις ακόλουθες τιµές: #7 = ο; #11 = 90; #1=1.0; #2=0.0; και αντικαθιστάται από το: Ν1 G#7 G#11 Χ#1 Υ#2;. Οι τιµές των µεταβλητών κατά το χρόνο εκτέλεσης χρησιµοποιούνται ως τιµές διευθύνσεων. & Δήμου Ζαπάντη Μάκρος 93

101 ΑΝΤΙΚΑΤΑΣΤΑΣΗ ΔΙΕΥΘΥΝΣΕΩΝ Η συνήθης µέθοδος ρυθµίσεων διευθύνσεων Α-Ζ είναι η διεύθυνση να ακολουθείται από ένα νούµερο. Παράδειγµα: G01 Χ1.5 Υ3.7 F.20; Ρυθµίζει τις διευθύνσεις G, Χ, Υ, και F σε 1, 1.5, 3.7, και 20.0 αντίστοιχα, και έτσι δίνει οδηγίες στη ρύθµιση να κινηθεί γραµµικά, G01, στη θέση Χ = 1.5 Υ = 3.7 µε ρυθµό τροφοδοσίας 20 ίντσες ανά λεπτό. Η σύνταξη των µάκρο επιτρέπει στην τιµή διεύθυνσης να αντικατασταθεί µε οποιαδήποτε µεταβλητή ή έκφραση. Η προηγούµενη κατάσταση µπορεί να αντικατασταθεί από τον επόµενο κώδικα: #1 = 1; #2 =.5; #3 = 3.7; #4 =20; G#1 Χ[#1+#2] Υ#3 F#4; Η επιτρεπτή σύνταξη στις διευθύνσεις Α.Ζ (εξαιρουµένων των Ν ή Ο) είναι ως ακολούθως < διεύθυνση><-><µεταβλητή> < διεύθυνση >[<έκφραση>] < διεύθυνση ><->[<έκφραση>] Αν η τιµή της µεταβλητής δεν συµφωνεί µε το εύρος της διεύθυνσης, ο έλεγχος θα δημιουργήσει ένα κουδούνισμα. Για παράδειγµα, ο παρακάτω κώδικας θα προκαλούσε διάφορους λανθασμένους συναγερμούς επειδή οι αριθμοί της διαμέτρου του εργαλείου περιέρχονται από #1=75; D#1; Όταν µια µεταβλητή ή έκφραση χρησιµοποιείται στη θέση µιας τιµής διεύθυνσης, η τιµή στρογγυλοποιείται στο λιγότερο σηµαντι κό ψηφίο. Αν #1 = , τότε G 1 Χ#1 θα µετακινούσε εργαλείο.1235 στον άξονα Χ. Αν η ρύθµιση είναι σε µετρικό σύστηµα, το εργαλείο θα µετακινηθεί.123 στον άξονα Χ. Όταν χρησιµοποιείται µια ακαθόριστη µεταβλητή για να αντικαταστήσει µια τιµή διεύθυνσης, αυτή η αναφορά διεύθυνσης αγνοείται. Παράδειγµα, αν #1 είναι ακαθόριστη τότε το τµήµα GOO Χ1.0 Υ#1; γίνεται GOO Χ1.Ο δεν γίνεται καµία κίνηση του άξονα Υ. Δηλώσεις Μάκρο Είναι γραµµές κώδικα που επιτρέπουν στον προγραµµατιστή να χειριστεί τη ρύθµιση µε χαρακτηριστικά παρόµοια µε οποιαδήποτε στάνταρτ γλώσσα προγραµµατισµού. Περιλαµβάνονται συναρτήσεις, χειριστές, υποθετικές και αριθµητικές εκφράσεις, δηλώσεις ανάθεσης, και δηλώσεις ρύθµισης. Οι συναρτήσεις και οι τελεστές χρησιµοποιούνται σε εκφράσεις για να αλλάξουν µεταβλητές ή τιµές. Οι τελεστές είναι απαραίτητοι για τις εκφράσεις, ενώ οι συναρτήσεις κάνουν τη δουλειά του προγραµµατιστή πιο εύκολη. 94 Μάκρος & Δήμου Ζαπάντη

102 Συναρτήσεις Είναι χτισμένες (built-in) ρουτίνες διαθέσιµες για χρήση στον προγραµµατιστή. Όλες οι συναρτήσεις έχουν το σχήµα <ΛΕΙΤΟΥΡΓΙΑ_ ΟΝΟΜΑ> [ΟΡ/ΣΜΑ]. Οι συναρτήσεις µπορούν να περάσουν κάθε έκφραση σαν όρισµα. Οι συναρτήσεις επιστρέφουν κάθε δεκαδική τιµή µε κινητή υποδιαστολή. Η παρεχόµενη συνάρτηση της ρύθµισης Haas είναι η ακόλουθη: ΣΥΝΑΡΤΗΣΗ ΟΡΙΣΜΑ ΕΠΙΣΤΡΟΦΗ ΣΗΜΕΙΩΣΕΙΣ SIN[ ] Μοίρες Δεκαδικός Ηµίτονο COS[] Μοίρες Δεκαδικός Συνηµίτονο ΤΑΝ[] Μοίρες Δεκαδικός Εφαπτοµένη ΑΤΑΝ[ ] Δεκαδικός Μοίρες Τόξο εφαπτοµένης Το ίδιο µε FANUC ΑΤΑΝ[ SQRT[] Δεκαδικός Δεκαδικός Τετραγωνική ρίζα ABS[] Δεκαδικός Δεκαδικός Απόλυτη Τιµή ROUND[] Δεκαδικός Δεκαδικός Στρογγυλοποί ηση Δεκαδικού FIX[] Δεκαδικός Ακέραιος Περικοπή Δεκαδικού ACOS[] Δεκαδικός Μοίρες Τόξο συνηµίτονου ASIN[] Δεκαδικός Μοίρες Τόξο ηµίτονου #[] Ακέραιος Ακέραιος Πλαγιοδρόµηση Μεταβλητής DPRNT[ ] Κείµενο ASCII Εξωτερική Εκροή Σηµειώσεις στις Συναρτήσεις Η συνάρτηση "Στρογγυλό" λειτουργεί διαφορετικά ανάλογα µε το περιεχόµενο που χρησιµοποιείται. Όταν χρησιµοποιείται σε αριθµητικές εκφράσεις, κάθε νούµερο µε δεκαδικό µέρος µεγαλύτερο ή ίσο µε.5 στρογγυλοποιείται στον αµέσως επόµενο ακέραιο, αλλιώς, το δεκαδικό µέρος περικόπτεται από το νούµερο. #1= 1.714; #2= ROUND[#1] ; (#2 ρυθµίζεταισε2.0) #1 = ; #2= ROUND[#1] ; (#2 ρυθµίζεται σε 3.0) Όταν χρησιµοποιείται σε µία έκφραση διεύθυνσης, το όρισµα "Στρογγυλό" στρογγυλοποιείται στην ακριβή διεύθυνση. Για διαστάσεις µετρικές και διαστάσεις γωνίας, η προκαθορισµένη ακρίβεια είναι τριών-θέσεων. Για διαστάσεις ιντσών, η προκαθορισµένη ακρίβεια είναι τεσσάρων-θέσεων. #1 = ; GO Χ[ #1 + #1]; (Ο πίνακας κινείται στο ) ; GO Χ[ ROUND[ #1 ] + ROUND[#1 ] ] ; (Ο πίνακας κινείται στο ) ; GO Α[ #1 + #1 ] ; (ο άξονας κινείται στο 2.007) ; GO Α[ ROUND[ #1 ] + ROUND[ #1 J] ; (ο άξονας κινείται στο 2.006) ; D[1.76] (Η διάμετρος 2 είναι τρέχουσα) Σταθερό κατά Στρογγυλοποιηµένο #1=3.54; #2=ROUND[#1]; #3=FIX[#1]. #2 θα ρυθµιστεί σε 4. #3 θα ρυθµιστεί σε 3 Τελεστές Οι τελεστές χωρίζονται σε τρείς κατηγορίες: σε ΑρlΘµητικούς, Λογικούς, και τελεστές τύπου Boolean. Αριθµητικοί τελεστές Οι αριθµητικοί τελεστές αποτελούνται από τους συνήθης µοvαδιαίους και δυαδικούς τελεστές. Αυτοί είναι: + - Μοναδιαίος συν Μοναδιαίος πλην -[COS[30]] + - Δυαδικός πρόσθεση #1=# Δυαδικός αφαίρεση #1=#1-1 * - Πολλαπλασιασµός #1=#2*#3 / - Διαίρεση #1=#2/4 MOD - Υπόλοιπο #1=27 ΜΟΟ 20 (#1 περιέχει 7) & Δήμου Ζαπάντη Μάκρος 95

103 Λογικοί τελεστές Οι λογικοί τελεστές είναι τελεστές που λειτουργούν µε τιµές δυαδικών ψηφίων. Οι µακρο µεταβλητές είναι αριθµοί κινητής υποδιαστολής. Όταν οι λογικοί τελεστές χρησιµοποιούνται σε µάκρο µεταβλητές, µόνο το ακέραιο τµήµα του αριθµού κινητής υποδιαστολής χρησιµοποιείται. Οι λογικοί τελεστές είναι: OR - λογικά OR δύο τιµές µαζί, XOR - αποκλειστικά OR δύο τιµές µαζί, ΑΝΟ - λογικά ΑΝΟ δύο τιµές µαζί Παραδείγματα: #1=1.0; #2=2.0; #3=#1 OR # Εδώ η µεταβλητή #3 θα περιέχει 3. Ο µετά την τέλεση OR. #1=5.0; #2=3.0; IF [[#1 GT 3.0] ΑΝΟ [#2 Ι Τ 1 Ο]] GOT01 Εδώ η ρύθµιση θα µεταφέρει στο 1 γιατί #1 GT 3.0 αξιολογεί στο 1.0 και #2 LΤ 10 αξιολογεί στο 1.0, έτσι 1.0 ΑΝΟ 1.0 είναι 1.0 (αλήθεια) και συµβαίνει το GOTo. Σηµειώστε ότι πρέπει να δώσετε προσοχή στη χρήση λογικών τελεστών για να επέλθει το επιθυµητό αποτέλεσµα Οι τελεστές τύπου Boolean Οι τελεστές τύπου Boolean πάντα αξιολογούν στο 1.0 (Αλήθεια) ή στο 0.0 (Ψέµατα). Υπάρχουν έξι τελεστές τύπου Boolean. Αυτοί οι τελεστές δεν περιορίζονται στις υποθετικές εκφράσεις, αλλά χρησιµοποιούνται κυρίως σε αυτές. Αυτοί είναι: ΕQ -Ίσο Με ΝΕ -Όχι Ίσο Με GT Μεγαλύτερο απο LΤΜικρότερο Από GE - Μεγαλύτερο Από ή Ίσο Με LΕ - Μικρότερο Από ή Ίσο Το ακόλουθο είναι τέσσερα παραδείγματα για το πως μπορούν να χρησιμοποιηθούν οι λογικοί τελεστές και οι Boolean ΠΑΡΑΔΕΙΓΜΑΤΑ ΕΞΗΓΗΓΗΣΗ IF[#1EQ0.0]GOTO100; Πάει στο τµήµα 100 αν η τιµή µεταβλητής #1 είναι ίση µε 0.0 WHILE [#101LT 10]DO1; Ενώ η µεταβλητή #101 είναι µικρότερή από 10 κάνει επανάληψη ΕΝ01. #1=[1.0 LΤ 5.0J; Η µεταβλητή #1 ρυθµίζεται σε 1.0 (ΑΛΗΘΕΙΑ). IF [#1 ΑΝD #2 ΕQ #3] GOT01 Αν η µεταβλητή #1 λογικά ΑΝΟ µε τη µεταβλητή #2 είναι ίση µε την τιµή στο #3 τότε η ρύθµιση πάει στο τµήµα 1. Εκφράσεις Ορίζονται ως ακολουθία µεταβλητών και τελεστών που κλείνονται σε τετράγωνες ακγύλες "[" "]". Υπάρχουν δύο χρήσεις αυτών των εκφράσεων: υποθετικές ή αριθµητικές εκφράσεις. Οι υποθετικές εκφράσεις επιστρέφουν τιµές Ψέµατα (0.0) ή Αλήθεια (όποια µη µηδενική). Οι αριθµητικές εκφράσεις χρησιµοποιούν αριθµητικούς τελεστές µαζί µε συναρτήσεις για να καθορίσουν µια τιµή. Υποθετικές Εκφράσεις Στη ρύθµιση Haas, όλες οι εκφράσεις έχουν µια υποθετική τιµή. Η τιµή είναι είτε 0.0 (Ψέµατα) ή µηµηδενική (Αλήθεια). Το περιεχόµενο όπου χρησιµοποιείται η έκφραση καθορίζει αν θα είναι µια υποθετική έκφραση. Οι υποθετικές εκφράσεις χρησιµοποιούνται στις δηλώσεις IF και WHILE και στην εντολή Μ99. Οι υποθετικές εκφράσεις µπορούν να κάνουν χρήση τελεστών τύπου Boolean για να βοηθήσουν στην αξιολόγηση µιας συνθήκης Αλήθειας ή Ψέµατα 96 Μάκρος & Δήμου Ζαπάντη

104 Η υποθετική έννοια της Μ99 είναι µοναδική στη ρύθµιση Haas. Χωρίς τις µάκρο, η Μ99 στη ρύθµιση Haas έχει την ικανότητα να διακλαδώνεται χωρίς όρους σε οποιαδήποτε γραµµή στην τρέχουσα υπορουτίνα βάζοντας έναν κώδικα Ρ στην ίδια γραµµή. Παράδειγµα: Ν50 Μ99 Ρ10; διακλαδώνεται στη γραµµή Ν10. Δεν επιστέφεl τη ρύθµιση στην καλούµενη υπορουτίνα does. Με τις µάκρο, η Μ99 µπορεί να χρησιµοποιηθεί µε µια υποθετική έκφραση για να διακλαδώνεταl υπό όρους. Στον κλάδο όπου η µεταβλητή #100 είναι µικρότερη από 1 Ο µπορούµε να κωδlκοποι ήσουµε την παραπάνω γραµµή ως ακολούθως Ν50 [#100 Ι Τ 1 Ο] Μ99 Ρ1 ο; Σε αυτή την περίπτωση, ο κλάδος συµβαίνει µόνο όταν η #100 είναι µικρότερη από 1 Ο, αλλιώς η διαδικασία συνεχίζεται µε την επόµενη σε σειρά γραµµή. Παραπάνω, η υποθετική Μ99 µπορεί να αντικατασταθεί µε: Ν50 IF [#100 Ι Τ 1 Ο] GOT01 ο; Αριθµητικές Εκφράσεις Μια αριθµητική έκφραση είναι κάθε έκφραση που χρησιµοποιεί µεταβλητές, τελεστές ή συναρτήσεις. Μια αριθµητική έκφραση επιστρέφει µια τιµή και συνήθως χρησιµοποιείται σε δηλώσεις ανάθεσης αλλά δεν περioρίζεται σε αυτές. Παραδείγµατα αριθµητικών εκφράσεων: #101=#145* #30; #1=#1+1; X[#105+C08[#1 01]]; #[#2000+#13]=0; Δηλώσεις Ανάθεσης Επιτρέπουν στον προγραµµατιστή να αλλάξει τις µεταβλητές. Η µορφή µιας δήλωσης ανάθεσης είναι: <έκφραση>=<έκφραση>. Η έκφραση στα αριστερά του σηµείου ισότητας πρέπει πάντα να αναφέρεται σε µάκρο µεταβλητή, άµεσα ή έµµεσο. Η ακόλουθη µάρο ξεκινά µια ακολουθία µεταβλητών σε οποιαδήποτε τιµή. Εδώ χρησιµοποιούνται άµεσες και έµµεσες αναθέσεις ( Αρχίζει µια σειρά µεταβλητών) ; Ν1 IF [#2 ΝΕ #0] GOΤ02 (8=βασlκή µεταβλητή) ; #3000=1 (Δεν δίνεται βασική µεταβλητή) ; Ν2 IF [#19 ΝΕ #0] GOT03 (8=µέγεθος σειράς); #3000=2 (Δεν δίνεται µέγεθος σειράς) ; Ν3 WHILE [#19 GΤ Ο] D01 ; #19=#19-1 (Μέτρηση µείωσης) #[#2+#19]=#22 (ν=ρύθµιση τιµής στη σειρά) ΕΝ01 ; Μ99 ; Η προηγούµενη µάκρο µπορούσε να χρησιµοποιηθεί για να ξεκινήσει τρία σύνολα µεταβλητών ως ακολούθως G65 Ρ (ΙΝΙΤ ΤΟ #0); G65 Ρ ν1 (ΙΝΙΤ ΤΟ 1.0) ; G65 Ρ νο (ΙΝΙΤ ΤΟ 0.0) ; Το δεκαδικό σηµείο στο 8101.,κλπ. θα ήταν απαραίτητο. Δηλώσεις Ρύθµισης Επιτρέπουν στον προγραµµατιστή να διακλαδώνει µε ή χωρίς όρους. Παρέχουν επίσης την ικανότητα να επαναλαµβάνουν ένα τµήµα κώδικα µε βάση µια συνθήκη. & Δήμου Ζαπάντη Μάκρος 97

105 ΔΙΑΚΛΑΔΩΣΗ ΧΩΡΙΣ ΟΡΟΥΣ (GOTOnnn και Μ99 Ρnnnn) - Στη ρύθµιση Haas, υπάρχουν δύο µέθοδοι διακλάδωσης χωρίς όρους. Ένας κλάδος χωρίς όρους θα διακλαδώνεται πάντα σε ένα συγκεκριµένο τµήµα. Ο Μ99 Ρ15 θα διακλαδώνεται χωρίς όρους στο τµήµα νούµερο 15. Η Μ99 µπορεί να χρησιµοποιηθεί είτε είναι εγκατεστηµένες µάκρο είτε όχι και είναι η παραδοσιακή µέθοδος διακλάδωσης χωρίς όρους στη ρύθµιση Haas. Ο GOΤ015 κάνει το ίδιο µε τον Μ99 Ρ15. Στη ρύθµιση Haas, µια εντολή GOTO µπορεί να χρησιµοποιηθεί στην ίδια γραµµή µε άλλους κώδικες G. Η GOΤO εκτελείτε µέτα από ΟΠΟίες άλλες εντολές σαν τους κώδικες Μ. YΠOΛOΓlΣMENH ΔΙΑΚΛΑΔΩΣΗ (GOTO#n και GOTO [έκφραση]) Η υπολογισµένη διακλάδωση επιτρέπει στο πρόγραµµα να µεταφέρει τη ρύθµιση σε άλλη γραµµή κώδικα στο ίδιο υποπρόγραµµα. Το τµήµα µπορεί να υπολογιστεί καθώς εκτελείται το πρόγραµµα, χρησιµοποιώντας τη µορφή GOTO [έκφραση] ή µπρεί να περάσει µέσω µιας τοπικής µεταβλητής, όπως στη µορφή GOTO#n. Η GOTO θα στρογγυλοποιήσει το αποτέλεσµα της µεταβλητής ή της έκφρασης που σχετίζεται µε τον υπολογισµένο κλάδο. Παράδειγµα, αν #1 περιέχει 4.49 και GOTO#1 εκτελείται, η ρύθµιση θα προσπαθήσει να µεταφερθεί σε ένα τµήµα που περιέχει Ν4. Αν #1 περιέχει 4.5, τότε η εκτέλεση θα µεταφερθεί σε ένα τµήµα που περιέχει Ν5. Το παρακάτω σχέδιο κωδικών µπορεί να αναπτυχθεί για να φτιαχτεί ένα πρόγραµµα που προσθέτει σειριακούς αριθµούς στα κοµµάτια: (Χάραξε το ψηφίο στην τρέχουσα θέση.), (D=Δεκαδικό ψηφίο για χάραξη); IF [[#7 ΝΕ #0] ΑΝD [#7 GE Ο] ΑΝD [#7 LΕ 9]] GOT099; #3000=1 (Ακύρωσε ψηφίο) ;, Ν99, #7=FIX[#7] (Κόψε οποιοδήποτε δεκαδικό µέρος) ;, GOTO#7 (Τώρα χάραξε το ψηφίο) ;, ΝΟ (Κάνε το ψηφίο µηδέν), Μ99, Ν1 (Κάνε το ψηφίο ένα), Μ99, Ν2 (Κάνε το ψηφίο δύο),..., (κλπ.,. ) Η προηγούµενη υπορουτίνα θα χαράξει το ψηφίο πέντε µε την ακόλουθη κλήση: G65 Ρ9200 Ο5; Οι υπολογισµένοι GOTO µε τη χρήση έκφρασης µπορεί να χρησιµοποιηθεί για να διακλαδώσει τη διαδικασία µε βάση τα αποτελέσµατα της ανάγνωσης των εισροών στο υλικό (hardware). Ένα παράδειγµα θα έµοιαζε σαν το ακόλουθο: 98 Μάκρος & Δήμου Ζαπάντη

106 GOTO[[#1 030*2J+#1 031] ΝΟ (1030=0,1031=0)... Μ99; Ν1 (1030=0, 1031=1)... Μ99; Ν2 (1030=1,1031=0)... Μ99; Ν3 (1030=1,1031=1)... Μ99 Οι ασυνεχείς εισροές πάντα επιστρέφουν είτε Ο ή 1 όταν διαβάζονται. Ο GΟΤΟ[έκφραση] θα διακλαδοθεί στον κατάλληλο κώδικα G µε βάση την κατάσταση των δύο ασυνεχών εισροών #1030 και #103. Διακλάδωση Υπό Όρους (IF και Μ99 Pnnnn) Επιτρέπει στο πρόγραµµα να µεταφέρει τη ρύθµιση σε ένα άλλο τµήµα του κώδικα στην ίδια υποροuτίνα Μπορεί να χρησιµοποιηθεί µόνο όταν οι µάκρο είναι ενεργοποιηµένες. Η ρύθµιση Haas επιτρέπει δύο µεθόδους εκτέλεσης διακλάδωσης υπό όρους. IF [<υποθετική έκφραση>] GOTOn Όπως αναφέραµε, η <υποθετική έκφραση> είναι κάθε έκφραση που χρησιµοποιεί κάποιον από τους έξι τελεστές τύπου Boolean ΕΟ, ΝΕ, GT, Ι Τ, GE, ή LΕ. Οι αγκύλες στις εκφράσεις είναι υποχρεωτικές. Στη ρύθµιση Haas δεν είναι απαραίτητο να περιλαµβάνονται αυτοί οι τελεστές. Παράδειγµα: IF [#1 ΝΕ 0.0] GOT05; µπορεί επίσης να είναι: IF GOT05; Σε αυτή τη δήλωση, αν η µεταβλητή #1 περιέχει οτιδήποτε εκτός από 0.0, ή την ακαθόριστη τιµή #0, θα γίνει διακλάδωση στο τµήµα 5, αλλιώς, θα εκτελεστεί το επόµενο τµήµα. Στη ρύθµιση Haas, µια υποθετική έκφραση µπορεί επίσης να χρησιµοποιηθεί µε µια µορφή Μ99 Pnnnn. Παράδειγµα: GO ΧΟ YΟ [#1 ΕΟ#2] Μ99 Ρ5;. Εδώ, η υπόθεση είναι µόνο για το τµήµα Μ99 της δήλωσης Το εργαλείο οδηγείται στο ΧΟ, Υα είτα η έκφραση αξιολογείται σε Αλήθεια ή Ψέµατα είτε όχι. Μόνο ο κλάδος Μ99 εκτελείται µε βάση την τιµή της έκφρασης. Συνιστάται η έκδοση IF GOTO να χρησιµοποιείται αν είναι επιθυµητή η φορητότητα. Υποθετική Εκτέλεση (IF ΤΗΕΝ) Η εκτέλεση των δηλώσεων ρύθµισης µπορούν επίσης να γίνουν µε τη χρήση της µορφής IF ΤΗΕΝ. Η µορφή είναι IF [<ΥΠΟΘΕΤιΚΗ ΕΚΦΡΑΣΗ>] ΤΗΕΝ <ΔΗΛΩΣΗ>;. ΣΗΜΕΙΩΣΗ: Για να διατηρήσετε τη συµβατότητα µε τη σύνταξη FANUC το "ΤΗΕΝ" µπορεί να µη χρησιµοποιείται µε το GOTOn. Αυτή η µορφή χρησιµοποιείται παραδοσιακά για δηλώσεις υποθετικής ανάθεσης IF [#590 GT 100] ΤΗΕΝ #590=0.0; Η µεταβλητή #590 ρυθµίζεται στο µηδέν όταν η µεταβλητή #590 υπερβαίνει Στη ρύθµιση Haas, αν µια υπόθεση αξιολογεί στο Ψέµατα (0.0), τότε το υπόλοιπο του τµήµατος IF αγνοείται. Αυτό σηµαίνει ότι οι δηλώσεις ρύθµισης µπορούν αν είναι υποθετικές έτσι θα µπορούσαµε να γράψουµε κάτι σαν: IF [#1 ΝΕ #Ο] ΤΗ ΕΝ G1 Χ#24 Ζ#26 F#9;. & Δήμου Ζαπάντη Μάκρος 99

107 Αυτό εκτελεί µια γραµµική κίνηση µόνο αν στη µεταβλητή #1 έχει ανατεθεί µια τιµή. Ένα άλλο παράδειγµα είναι: IF [#1 GE 180] ΤΗΕΝ #101=0.0 Μ99;. Αυτό δείχνει ότι αν η µεταβλητή #1 (διεύθυνση Α) είναι µεγαλύτερη από ή ίση µε 180, ρυθµίστε τη µεταβλητή #1 ΟΙ στο µηδέν και επιστρέψτε από την υπορουτίνα. Εδώ είναι ένα παράδειγµα µιας δήλωσης 'ΊF" που διακλαδώνεται αν µια µεταβλητή αρχίζει να περιέχει κάποια τιµή. Αλλιώς, η διαδικασία θα συνεχιστεί και θα δηµιουργηθεί µια ειδοποίηση. Θυµηθείτε, όταν δηµιουργείται µια ειδοποίηση, σταµατά η εκτέλεση του προγράµµατος. Ν1 IF [#9ΝΕ#0] GOT03 (ΕΛΕΓΧΟΣ ΓΙΑ ΤΙΜΗ ΣΤΟ F); Ν2 #3000=11 (ΧΩΡΙΣ ΡYΘΜΟ ΤΡΟΦΟΔΟΣΙΑΣ); Ν3 (ΣYΝΕΧΕIΑ); Επανάληψη (WHILE DO ΕΝD) Σε κάθε γλώσσα προγραµµατισµού είναι απαραίτητη η ικανότητα εκτέλεσης µιας ακολουθίας δηλώσεων για ένα δεδοµένο αριθµό φορών ή επανάληψης µιας ακολουθίας δηλώσεων µέχρι να εντοπιστεί η συνθήκη. Η παραδοσιακή κωδικοποίηση G το επιτρέπει µε τη χρήση της διεύθυνσης L. Μια υπορουτίνα µπορεί να εκτελεστεί όσες φορές θέλετε µε τη χρήση της διεύθυνσης L. Μ98 Ρ2000 Ι5; Αυτό είναι περιορισµένο καθώς δεν µπορείτε να τερµατίσετε την εκτέλεση της υπορουτίνας στη συνθήκη. Οι µάκρο επιτρέπουν ευελιξία µε τη µορφή WHILE-DO-END. Παράδειγµα: WHILE [<υποθετική έκφραση>] DOn; <δηλώσεις>; ENDn; Αυτό εκτελεί τις δηλώσεις µεταξύ DOn και ENDn εφόσον η υποθετική έκφραση αξιολογεί στο Αλήθεια. Οι αγκύλες στην έκφραση είναι αναγκαίες. Αν η έκφραση αξιολογεί στο Ψέµατα, τότε το τµήµα µετά το ENOn εκτελείται ακόλουθα. Το WHILE µπορεί να συντοµογραφηθεί ως WH. Το τµήµα OOn-ENOn της δήλωσης είναι ένα ταιριασµένος ζεύγος. Η τιµή του n είναι 1-3. Αυτό σηµαίνει ότι δεν µπορούν να υπάρξουν περισσότερες από τρεις φωλιασµένες επαναλήψεις ανά υπορουτίνα. Παράδειγμα: #101=3; #102=4; G0 X#101 Y4; F2.5; WH [#102 GT 0] DO2;G81 X #101 Y#102 Z-0.5; #102=#102-1; END2; #101=#101-1; END1; ; M30; Αυτό το πρόγραμμα διαπερνά ενα 3χ4 μοντέλο μυτρικής τρύπας. Παρόλο που το φώλιασµα των δηλώσεων WHILE µπορεί να γίνει µόνο ως και τρία επίπεδα, πραγµατικά δεν υπάρχει όριο αφού κάθε υπορουτίνα µπορεί να έχει ως και τρία επίπεδα φωλιάσµατος. Αν υπάρχει ανάγκη φωλιάσµατος πάνω από τρία επίπεδα, το τµήµα που περιέχει τα τρία χαµηλότερα επίπεδα φωλιάσµατος µπορεί να γίνει µια υπορουτίνα, και έτσι να ξεπεράσει τον περιορισµό. 100 Μάκρος & Δήμου Ζαπάντη

108 Αν δύο ξεχωριστές επαναλήψεις WHILE είναι σε µια υπορουτίνα, µπορούν να χρησιµοποιήσουν τον ίδιο δείκτη φωλιάσµατος. Παράδειγµα: #3001 =0 ryvait 500 MILLlSECONOS); WH [#3001 LΤ 500] 001; ΕΝ01; <Άλλες δηλώσεις> #3001 =0 (WAIT 300 MILLlSECONOS) ; WH [#3001 LΤ 300] 001 ; ΕΝ01; Μπορείτε να χρησιµοποιήσετε ένα GOTO για να βγείτε από µια περιοχή που περιβάλλεται από ένα ΟΟ-ΕΝΟ, αλλά δεν µπορείτε να χρησιµοποιήσετε ένα GOTO για να µπείτε σε αυτήν. Επιτρέπεται να περιφέρεστε µέσα σε µια περιοχή ΟΟ-ΕΝΟ µε τη χρήση ενός GOTo. Μπορεί να εκτελεστεί µια ατελείωτη επανάληψη διαγράφοντας το WHILE και την έκφραση, παράδειγµα: 001; <δηλώσεις> ΕΝ01; Εκτελεί µέχρι να πατηθεί το πλήκτρο Επαναφορά- Reset. ΠΡΟΣΟΧΗ! Ο παρακάτω κώδικας µπορεί να σας µπερδέψει: WH Ο01; ΕΝΟ1; Στο παραπάνω παράδειγµα, δηµιουργείται µια ειδοποίηση που δηλώνει ότι δεν βρέθηκε κανένα "Then". Το "Then" αναφέρεται στο 001. Αλλάξτε το 001 (µηδέν) σε 001 (γράµµα Ο). ΚΛΗΣΗ ΜΑΚΡΟ ΥΠΟΡΟΥΤΙΝΑΣ G65 Η G65 είναι η εντολή που καλεί µια υπορουτίνα µε την ικανότητα να περνά ορίσµατα σε αυτήν. Η µορφή είναι η εξής G65 ΡΝΝΝΝ [ΙΝΝΝΝ] {ορίσµατα}; Οτιδήποτε τυπωµένο µε πλάγια γράµµατα σε κυρτές αγκύλες είναι προαιρετικό. Η εντολή G65 απαιτεί µια διεύθυνση Ρ που αντιστοιχεί σε έναν αριθµό προγράµµατος που βρίσκεται στη µνήµη της ρύθµισης. Όταν η διεύθυνση Ι χρησιµοποιείται σε µια κλήση µάκρο επαναλαµβάνεται τον καθορισµένο αριθµό φορών. Στο Παράδειγµα 1, η υπορουτίνα 1000 καλείται µια φορά χωρίς περασµένες συνθήκες στην υπορουτίνα. Οι κλήσεις της G65 είναι παρόµοιες, αλλά όχι ολά/διες, µε τις κλήσεις της Μ98. Οι κλήσεις της G65 µπορούν να φωλιαστούν ως και 9 φορές, που σηµαίνει, ότι το πρόγραµµα 1 µπορεί να καλέσει το πρόγραµµα 2, το πρόγραµµα 2 µπορεί να καλέσει το πρόγραµµα 3 και το πρόγραµµα 3 µπορεί να καλέσει το πρόγραµµα 4. ΠΑΡΑΔΕΙΓΜΑ1: G65 Ρ1000; (Καλεί την υπορουτίνα 1000 σαν µια µάκρο) Μ30; (Σταµάτηµα προγράµµατος) 1000; (Μάκρο Υπορουτίνα) 0Μ99; (Επιστροφή από τη Μάκρο Υπορουτίνα ) Στο παράδειγμα 2, η υπορουτίνα 9010 έχει σχεδιαστεί για να διαπερνά κάποιες τρύπες πάνω σε μια γραμμή της οποίας η κλίση καθορίζεται απο τα επιχειρήματα Χ και Υ οπου περνούν σε αυτή στην G65 ελεγχόμενη γραμμή. Το βάθος της τρύπας Ζ περνάει ως Ζ, η τιμή της τροφοδοσίας περνάει ως F και ο αριθμός των τρυπών που διαπεράστικαν ως Τ. Οι γραμμές ή οι τρύπες διαπερνόνται ξεκινόντας απο τη τρέχουσα θέση εργαλείου όταν καλείται η μάκρο υπορουτίνα. & Δήμου Ζαπάντη Μάκρος 101

109 ΠΑΡΑΔΕΙΓΜΑ2: G00 G90 X1.0 Y1 0 Z 05 S1000 M03; (Θέση εργαλείου) G65 π9010 χ.5 Y25 Z05 F10 Τ10; (καλέστε 9010) G28; M30; O9010; (Μοντέλο γωνιακής τρύπας) F#9; (F= τιμή τροφοδοσίας) WHILE [#20 GT 0) DO1; (Επαναληπτικοί χρόνοι Τ) G91 G81 Z#26; (Βάθος τρύπας Ζ) #20=#20-1; (Μέτρησης Μείωσης) IF [#20 EQ 0] GOTO5; (Όλες οι διαπερνούσες τρύπες) G00 X#24 Y#25; (Μετακίνηση πάνω στη κλίση) Ν5 END1; M99; (Επιστροφή στον καλώντα) Αλλαγή ονοµασίας Είναι ένα µέσο ανάθεσης ενός κώδικα G σε µια ακολουθία G65 Ρ#####. Παράδειγµα: στο παράδειγμα 2 θα ήταν ευκολότερο να γραφτεί: GO6 X5 Y25 Z05 F10 T10; Όταν αλλάζεται η ονομασία, αν δώσετε ψευδώνυμο σε κώδικα G θα μπορείτε να δώσετε μεταβλητές με αυτό. Άν δώσετε το ψευδώνυμο κώδικα Μ ίσως να μη μπορέσετε να περάσετε τις μεταβλητές με αυτό. Εδώ, έχουµε αντικαταστήσει έναν αχρησιµοποίητο κώδικα G, το G06, µε τον G65 Ρ9010. Για να λειτουργήσει το παραπάνω τµήµα πρέπει να ρυθµίσουµε την παράµετρο που σχετίζεται µε την υπορουτίνα 901 Ο σε 06 (Παράµετρος 91). Σηµειώστε ότι το GOO και το G65 δεν µπορεί να πάρει άλλη ονοµασία. Όλοι οι άλλοι κώδικες από το 1 ως το 255 µπορούν να χρησιµοποιηθούν για αλλαγή ονοµασίας Οι αριθµοί προγράµµατος 9010 ως 9019 διατηρούνται για την αλλαγή ονοµασίας για τον κώδικα G. Ο παρακάτω πίνακας δείχνει ποιες παράµετροι Haas διατηρούνται για την αλλαγή ονοµασίας των µάκρο υπορουτίνων. Αλλαγή ονομασ ίας κώδικα G Αλλαγή ονομασ ίας κώδικα M Βάζοντας µια παράµετρο αλλαγής ονοµασίας στο Ο (µηδέν) απενεργοποιεί την αλλαγή ονοµασίας για τη σχετική υπoρouτίνα Αν µια παράµετρος αλλαγής ονοµασίας ρυθµίζεται σε κώδικα G και η σχετική υπορουτίνα δεν είναι στη µνήµη, θα δηµιουργηθεί ειδοποίηση. ΕΠΙΚΟΙΝΩΝΙΑ ΜΕ ΠΕΡΙΦΕΡΕΙΑΚΕΣ ΣΥΣΚΕΥΕΣ DPRNT [] Οι µάκρος επιτρέπουν επιπλέον ικανότητες επικοινωνίας µε τις περιφερειακές συσκευές Μπορείτε να κάνετε ψηφιοποίηση των κοµµατιών, να έχετε αναφορές επιθεώρηση κατά το χρόνο εκτέλεσης, ή να συγχρονίσετε ρυθµίσεις µε τις παρεχόµενες συσκευές. Οι εντολές που παρέχονται γι'αυτό είναι οι ΡΟΡΕΝ, DPRNT[ ] και PCLOS. Προπαρασκευαστικές εντολές επικοινωνίας Οι ΡΟΡΕΝ και PCLOS δεν είναι απαραίτητες στη φρέζα Haas. Περιλαµβάνονται µε τέτοιο τρόπο ώστε προγράµµατα από διαφορετικές ρυθµίσεις να στέλνονται στη ρύθµιση Haas. 102 Μάκρος & Δήμου Ζαπάντη

110 Μορφοποίηση εκροής Η δήλωση DPRNT επιτρέπει στον προγραµµατιστή να στείλει µορφοποιηµένο κείµενο στη σειριακή θύρα. Κάθε κείµενο και κάθε µεταβλητή µπορεί να τυπωθεί στη σειριακή θύρα Η µορφή της δήλωσης DPRNT είναι η ακόλουθη: DPRNT [<κείµενο> <#nnnn[wf]>.. ] ; Η DPRNT πρέπει να είναι η µόνη εντολή στο τµήµα. Στο προηγούµενο παράδειγµα, το <κείµενο> είναι οποιοσδήποτε γράµµα από το Α ως το Ζ ή οι χαρακτήρες (+,-,/,*, και το space). Όταν βγαίνει ένας αστερίσκος, µετατρέπεται σε ένα διάστηµα. Η <#nnnn[wf]> είναι µια µεταβλητή που ακολουθείται από ένα σχήµα Το νούµερο της µεταβλητής µπορεί να είναι οποιαδήποτε µάκρο µεταβλητή. Το σχήµα [wf] είναι απαραίτητο και αποτελείται από δύο ψηφία σε τετράγωνες αγκύλες. Θυµηθείτε ότι οι µάκρο µεταβλητές είναι πραγµατικοί αριθµοί µε ένα ολόκληρο µέρος και ένα δεκαδικό µέρος. Το πρώτο ψηφίο του σχήµατος ορίζει το σύνολο των θέσεων που διατηρούνται στην εκροή για το ολόκληρο µέρος Το δεύτερο ψηφίο ορίζει το σύνολο των θέσεων που διατηρούνται για το δεκαδικό µέρος. Το σύνολο όλων των θέσεων δεν µπορεί να είναι ίσο µε το µηδέν ή µεγαλύτερο από οκτώ. Έτσι τα παρακάτω σχήµατα είναι λάθος [00] [54] [45] [36] /* λάθος σχήµατα */ Ανάµεσα στο ολόκληρο και το δεκαδικό µέρος τυπώνεται η υποδιαστολή. Το δεκαδικό µέρος στρογγυλοποιείται στη λιγότερο σηµαντική θέση. Όταν υπάρχει το µηδέν στις δεκαδικές θέσεις, τότε δεν τυπώνεται υποδιαστολή. Αν υπάρχει δεκαδικό µέρος τυπώνονται µηδενικά. Διατηρείται τουλάχιστον µία θέση για το ολόκληρο κοµµάτι, ακόµα κι αν χρησιµοποιείται το µηδέν. Αν η τιµή του ολόκληρου κοµµατιού έχει λιγότερα ψηφία από αυτά που διατηρούνται, τότε βγαίνουν προπορεύοντα διαστήµατα. Αν η τιµή του ολόκληρου κοµµατιού έχει περισσότερα ψηφία από αυτά που διατηρούνται, τότε η περιοχή εκτείνεται για να τυπωθούν και αυτά τα ψηφία. Μια επιστροφή σελίδας (carriage return) στέλνεται έπειτα από κάθε τµήµα DPRNT. DPRNT[ ] Παραδείγµατα: ΚΩΔΙΚΑΣ ΕΚΡΟΗ Ν1 #1=1.5436; Ν2 DPRNT[X#1[44]*Z#1[03]*T#1[40]]; Χ Ζ Τ 1 Ν3 DPRNT[***MEASURED*INSIDE*DIAMETER***] ; MEASURED INSIDE DIAMETER Ν4 DPRNT[] ; (όχι κείµενο, µόνο επιστροφή σελίδας) Ν5 #1= ; Ν6 DPRNT[X-#1[25]] ; Χ ; Εκτέλεση Οι δηλώσεις DPRNT εκτελούνται κατά το χρόνο ερµηνείας τµήµατος. Αυτό σηµαίνει ότι ο προγραµµατιστής πρέπει να προσέχει πού εµφανίζονται οι δηλώσεις DPRNT στο πρόγραµµα, ιδιαίτερα αν θέλει να κάνει εκτύπωση. Η G103 είναι χρήσιµη για περιορισµό της πρόβλεψης. Αν θέλετε να περιορίσετε την ερµηνεία της πρόβλεψης σε ένα τµήµα, θα περιλαµβάνατε την παρακάτω εντολή στην αρχή του προγράµµατος σας: (Αυτό πραγµατικά έχει αποτέλεσµα σε µια πρόβλεψη δύο τµηµάτων: G103 Ρ1 ;). Για να ακυρώσετε τον περιορισµό της πρόβλεψης, αλλάξτε την εντολή σε G103 ΡΟ. Η G1 03 δεν µπορεί να χρησιµοποιηθεί όταν είναι ενεργή η αντιστάθµιση κοπτικού. Επεξεργασία Ακατάλληλα δοµηµένες και ακατάλληλα τοποθετηµένες µάκρο δηλώσεις θα δηµιουργήσουν µια ειδοποίηση. Προσέξτε όταν επεξεργάζεστε εκφράσεις. Πρέπει να έχουν αγκύλες. Στη συνάρτηση DPRNT[] µπορεί να γίνει επεξεργασία σχεδόν σαν σχόλιο. Μπορεί να διαγραφεί, να µετακινηθεί σαν ολόκληρο στοιχείο, ή µπορεί να γίνει επεξεργασία σε ξεχωριστά στοιχεία µέσα στην αγκύλη. Στις αναφορές των µεταβλητών και στα σχήµατα των εκφράσεων πρέπει να γίνονται αλλαγές σαν µια ολότητα. Αν θέλετε να αλλάξετε το [24] σε [44], βάλτε τον κέρσορα έτσι ώστε να φωτίζεται έντονα το [24], εισάγετε το [44] και πιέστε το πλήκτρο write. Θυµηθείτε, µπορείτε να χρησιµοποιήσετε το χειρισµό µετακίνησης για να κινηθείτε σε µεγάλες εκφράσεις DPRNT[ ]. Διευθύνσεις µε εκφράσεις µπορούν να σας µπερδέψουν. Σε αυτήν την περίπτωση, η αλφαβητική διεύθυνση στέκεται µόνη της. Παράδειγµα, το παρακάτω τµήµα περιέχει µια έκφραση διεύθυνσης στο Χ: G1 Χ [COS[ 90] ] Y3.0 CORRECT & Δήμου Ζαπάντη Μάκρος 103

111 Εδώ, το Χ και οι αγκύλες στέκονται µόνα τους και είναι στοιχεία στα οποία γίνεται ξεχωριστή επεξεργασία. Είναι δυνατό, µέσα από την επεξεργασία, να διαγράψετε όλη την έκφραση και να την αντικαταστήσετε µε ;ένα αμετάβλητο κειμενόμενο σημείο. G1 Χ 023.0; WRONG. Αυτό το τµήµα θα δηµιουργήσει ειδοποίηση κατά το χρόνο εκτέλεσης. Η σωστή φόρµα δείχνει κάπως έτσι: G1 ΧΟ 23.0; CORRECT. Σηµειώστε ότι δεν υπάρχει διάστηµα µεταξύ του Χ και του Μηδέν (Ο). Θυµηθείτε όταν δείτε αλφαβητικό χαρακτήρα να στέκεται µόνος, αυτός είναι µια έκφραση διεύθυνσης. ΜΑΚΡΟ ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ FANUC ΠΟΥ ΔΕΝ ΕΙΝΑΙ ΔΙΑΘΕΣΙΜΑ ΣΤΗ ΡΥΘΜΙΣΗ HAAS Αυτό το τµήµα καταγράφει τα µάκρο χαρακτηριστικά FANUC που δεν είναι διαθέσιµα στη ρύθµιση Haas. Μ Αλλαγή Αντικατάσταση G65 Ρππππ µε Μππ PROGS G66 Κλήση τροποποίησης σε κάθε τµήµα κίνησης G66.1 Κλήση τροποποίησης σε κάθε τµήµα G67 Ακύρωση τροποποίησης Μ98 Αλλαγή, Τ Code Prog 9000, Var #149, Ενεργοποιηµένο Ψηφίο Μ98 Αλλαγή, S Code Prog 9029, Var #147, Ενεργοποιηµένο Ψηφίο Μ98 Αλλαγή, Β Code Prog 9028, Var #146, Ενεργοποιηµένο SKIP/N Ν=1.. 9 #3007 Κατοπτρικό Είδωλο - σε σηµείο-flag κάθε άξονα #4201-#4320 Τροποποιηµένα δεδοµένα τρέχοντος τµήµατος #5101-#5106 Τρέχουσα σερβο παράκαµψη Μεταβλητών για Σκοπούς Εµφάνισης ΑΤΑΝ []f[] ΒΙΝ [] BCD [ ] FUP [ ] LΝ [ ] ΕΧΡ [ ] ΑDΡ [] BPRNT [] Τόξο εφαπτοµένης, έκδοση FANUC Μετατροπή από BCD σε ΒΙΝ Μετατροπή από ΒΙΝ σε BCD Αποκλεισµός δεκαδικού τµήµατος στο όριο Φυσικός Λογάριθµος Έκθεση Βάσης Ε Επανακλιµάκωση VAR σε ολόκληρο αριθµό Το παρακάτω µπορεί να χρησιµοποιηθεί σαν εναλλακτική µέθοδος για να πετύχετε τα ίδια αποτελέσµατα µε µερικά µάκρο χαρακτηριστικά FANUC που δεν εφαρµόζονται. GOTO-nnnn Η αναζήτηση τµήµατος για να πάτε σε αρνητική κατεύθυνση (π.χ. προς τα πίσω µέσω ενός προγράµµατος) δεν είναι απαραίτητη αν χρησιµοποιείτε µοναδικούς κώδικες διευθύνσεων Ν. Η αναζήτηση τµήµατος ξεκινάει από τρέχον τµήµα που γίνεται ερµηνεία. Όταν φτάσει στο τέλος του προγράµµατος, η αναζήτηση συνεχίζεται από την κορυφή του προγράµµατος µέχρι να συναντήσει το τρέχον τµήµα. Το παρακάτω παράδειγµα θα κάνει χάραξη πρόσοψης σε ένα κοµµάτι µε τη χρήση µεταβλητών εύκολων σε επεξεργασία. 104 Μάκρος & Δήμου Ζαπάντη

112 ΠΡΟΓΡΑΜΜΑ 4 ου ΚΑΙ 5 ου ΑΞΟΝΑ Axis motion on the VR-11 Mill and the Haas TRT 210 ΔΗΜΙΟΥΡΓΩΝΤΑΣ ΤΟ ΠΡΟΓΡΑΜΜΑ ΤΟΥ ΑΞΟΝΑ ΠΕΝΤΕ Τα περισσότερα προγράμματα των αξόνων-πέντε είναι μάλλον πολυσύνθετα και πρέπει να γράφονται χρησιμοποιώντας ένα πακέτο CAD/CAM. Είναι απαραίτητο να προσδιοριστεί το μήκος του άξονα περιστροφής και το μήκος του διαμετρήματος του μηχανήματος και να μπουν αυτά σε αυτά τα προγράμματα. Κάθε μηχάνημα έχει ένα συγκεκριμένο μήκος άξονα περιστροφής. Αυτό είναι η απόσταση περιστροφής από το κέντρο κεφαλής της ατράκτου στο κατώτερο μέρος της επιφάνειας της κύριας βάσης εργαλείου. Το μήκος άξονα περιστροφής μπορεί να βρεθεί στη ρύθμιση 116,και είναι επίσης χαραγμένο στη κύρια βάση εργαλείου η οποία υπάρχει στο μηχάνημα πέντε αξόνων. Όταν ρυθμίζεται ένα πρόγραμμα, θα είναι απαραίτητο να προσδιορίζεται το μήκος διαμετρήματος του κάθε εργαλείου. Το μήκος διαμετρήματος είναι η απόσταση από τη κατώτερη φλάντζα της κύριας βάσης εργαλείου στην ακριανό εργαλείο. Η απόσταση μπορεί να υπολογιστεί τοποθετώντας στον πίνακα μια μαγνητική βάση δείκτη, υποδεικνύοντας τη κατώτερη επιφάνεια της κύριας βάσης εργαλείου, και στο χειριστήριο αυτό το σημείο εμφανίζεται ως Ζ0. Μετά εισάγετε κάθε εργαλείο και υπολογίστε την απόσταση από το ακριανό εργαλείο στο Ζ0: αυτό είναι το μήκος διαμετρήματος. Το συνολικό μήκος είναι η απόσταση από το κέντρο κεφαλής περιστροφής της ατράκτου στο ακριανό εργαλείο. Μπορεί να υπολογιστεί προσθέτοντας το μήκος άξονα περιστροφής και το μήκος διαμετρήματος. Αυτό το νούμερο εισάγεται στο πρόγραμμα CAD/CAM, το οποίο θα χρησιμοποιήσει την τιμή για τους υπολογισμούς του. Ενάρξεις Η λειτουργία έναρξη βρίσκεται στην οθόνη έναρξης πατώντας το πλήκτρο(page Up. Μπορείτε να εκθέσετε και να εισάγετε χειροκίνητα λειτουργία ενάρξεων από εδώ. Οι ενάρξεις G54 μέσω του G59 ή το G110 μέσω του G129 μπορούν να ρυθμιστούν χρησιμοποιώντας το πλήκτρο Part Zero Set. Τοποθετείστε τους άξονες στο σημείο λειτουργίας μηδέν στο μέρος σας. Χρησιμοποιώντας τον κέρσορα, επιλέξτε τους κατάλληλους άξονες και τον αριθμό λειτουργίας. Πιέστε το πλήκτρο Part Zero Set και η τρέχουσα θέση του μηχανήματος θα καταχωρηθεί αυτόματα σε αυτήν την διεύθυνση. Αυτό μπορεί να λειτουργήσει μόνο με την επιλογή οθόνης zero offsets. Σημειώστε πως εισάγοντας μια μη μηδενική Ζ λειτουργία έναρξης μπορεί να παρέμβετε με την λειτουργία μιας αυτόματης εισαγωγής έναρξης μήκους εργαλείο & Δήμου Ζαπάντη Πρόγραμμα 4 ου & 5 ου άξονα 105

113 Η εργασία συντονίζει αριθμούς που συνήθως εισάγονται ως θετικοί αριθμοί. Οι συντονισμοί εργασίας εισάγονται στον πίνακα ως αριθμοί μόνο. Για να εισάγετε μια Χ τιμή από Χ2.00 σε G54, κυλήστε στη στήλη Χ και εισάγετε 2.0. Σημειώσεις Προγράμματος πέντε-αξόνων. Χρησιμοποιήστε έναν στενό συγχρονισμό διατρέχοντας την ευκρίνεια της γεωμετρίας στο σύστημα CAD/CAM θα αφήσει ομαλά άνετα περιγράμματα και ένα περισσότερο ακριβή μέρος. Τοποθετείστε το μηχάνημα σε ένα φορέα προσέγγισης ο οποίος πρέπει ν είναι σε μια απόσταση ασφαλείας από πάνω ή στο πλάι του κομματιού. Όταν είναι στη γρήγορη κατάσταση, οι άξονες θα φτάσουν στη προγραμματισμένη θέση σε διαφορετικούς χρόνους; Ο άξονας με την μικρότερη απόσταση από το κέντρο θα φτάσει πρώτος, και με την μεγαλύτερη απόσταση τελευταίος. Ένα υψηλό ποσοστό τροφοδοσίας θα πιέσει τους άξονες να φτάσουν στην επιτάσουσα θέση την ίδια ώρα αποφεύγοντας τη πιθανότητα σύγκρουσης. ΚΩΔΙΚΕΣ G Το πρόγραμμα του πέμπτου άξονα δεν συνηθίζεται να επιλέγονται οι ίντσες (G20) ή μετρικοί (G21); οι A και B άξονες προγραμματίζονται πάντα σε βαθμούς. Ο αντίστροφος χρόνος G93 πρέπει να είναι στη πραγματικότητα ταυτόχρονη κίνηση του 5-άξονα. Στην κατάσταση G93, η μέγιστη τιμή τροφοδοσίας θα συμπεριλάβει τον συνδυασμό όλων των κινήσεων των αξόνων σε ένα μπλοκ κωδικών. Το όριο ρυθμίζεται από το χειριστήριο και φαίνεται σε κωδικοποιημένα προγραμματισμένα βήματα για όλους τους άξονες σε ένα μπλοκ κωδικών. Ελαχιστοποιείστε εάν είναι εφικτό τον διακομιστή σας (CAD/CAM software), Η μέγιστη ταχύτητα την κατάσταση G93 είναι 32 βαθμοί ανά λεπτό. Αυτό θα καταλήξει σε πιο άνετη κίνηση, η οποία μπορεί να είναι απαραίτητη όταν αερίζονται οι επικαλυμμένα τοιχώματα. ΚΩΔΙΚΕΣ M Σημαντικό! Συστήνεται ειδικά να δεσμεύονται τα φρένα Α/Β όταν δεν γίνονται κινήσεις του 5 ου άξονα. Αποδεσμεύοντας τα φρένα μπορεί να προκληθεί μεγάλη φθορά στη τοποθέτηση των εργαλείων. M10/M11 δέσμευση/αποδέσμευση του φρένου του άξονα Α M12/M13 δέσμευση/αποδέσμευση του φρένου του άξονα Β Σε κόψιμο του 4 ή του 5 άξονα, το μηχάνημα θα σταματήσει μεταξύ των μπλοκ. Αυτή η παύση οφείλεται στην απελευθέρωση των φρένων των Α και/ή Β αξόνων. Για να αποφύγετε αυτή την διακοπή και να αφεθεί για σε μια πιο ομαλή προγραμματισμένη κίνηση, προγραμματίστε ένα Μ11 και/ή Μ13 ακριβώς πρίν το G93. Οι κώδικες Μ θα αποδεσμεύσουν τα φρένα, καταλήγοντας σε μια πιο ομαλή κίνηση και σε μια μη διακοπτόμενη ρέουσα κίνηση. Θυμηθείτε πως εάν τα φρένα δεν ξαναδεσμευτούν, θα παραμείνουν ανενεργά απροσδιόριστα. Ρυθμίσεις Ένας αριθμός ρυθμίσεων χρησιμοποιούνται για να προγραμματιστούν ο 4 ος και ο 5 ος άξονας. Δείτε τις ρυθμίσεις 30,34 και 48 για τον 4 ο άξονα, και 78, 79 και 80 για τον 5 ο άξονα. Η ρύθμιση 85 θα πρέπει να εφαρμοστεί στο 0500 για την κοπή του 5-άξονα. Ρυθμίσεις χαμηλότερες από 0500 θα μετακινήσουν το μηχάνημα πιο κοντά σε ένα ακριβή σταμάτημα και προκαλεί ανισόρροπη κίνηση. Ο G187 μπορεί επίσης να χρησιμοποιηθεί στο πρόγραμμα για να χαμηλώσει το πρόγραμμα. ΠΡΟΣΟΧΗ! Όταν γίνεται κοπή στον άξονα 5 η κατάσταση ελλιπής θέση και υπερ- κίνηση μπορεί να γίνει εάν δεν ακυρωθεί το tool length offset (H-code). Για να αποφύγετε αυτό το πρόβλημα χρησιμοποιήστε τα G90 G40, H00 και G49 σα πρώτα σας μπλοκ μετά την αλλαγή εργαλείου. Αυτό το πρόβλημα μπορεί να γίνει όταν ανακατευθούν τα προγράμματα του 3 ου και του 5 ου άξονα. Επανακινήστε ένα πρόγραμμα ή όταν ξεκινάτε μια καινούρια εργασία και πραγματοποιείται το tool length offset. ΤΙΜΕΣ ΤΡΟΦΟΔΟΣΙΑΣ Μια τιμή τροφοδοσίας πρέπει να τεθεί για κάθε γραμμή κώδικα του 4 ου και/ή του 5 ου άξονα. Μειώστε την τιμή τροφοδοσίας σε λιγότερο από 75IPM όταν τρυπά. Οι συνιστώμενες τροφοδοσίες για να τελειώσει η εργασία του 3 ου άξονα δεν πρέπει να ξεπερνούν 50 με 60 ΙΡΜ με λιγότερο 0500" σε.0750" υπόλοιπο για το τέλος της λειτουργίας. Γρήγορες κινήσεις δεν επιτρέπονται; Γρήγορες κινήσεις, εισαγωγή και εξαγωγή τρυπών (full retract peck-drill cycle) δεν υποστηρίζονται.. Όταν προγραμματίζεται ταυτόχρονη κίνηση του άξονα 5, απαιτείται λιγότερη μερίδα τροφής και μπορεί να επιτραπεί μεγαλύτερη σίτιση. Βασιζόμενοι στην τελική μερίδα τροφής, το μήκος του κόφτη και ο τύπος του προφίλ που έχει κοπεί, είναι πιθανές μεγαλύτερες σιτίσεις. Για παράδειγμα, όταν κόβονται μουχλιασμένες γραμμές ή ρέουσες καμπύλες, τότε οι σιτίσεις μπορεί να ξεπεράσουν τα 100 IPM. 106 Πρόγραμμα 4 ου & 5 ου άξονα & Δήμου Ζαπάντη

114 Σπρώχνοντας τον 4 ο και 5 ο άξονα Όλες οι πτυχές του σπρωξίματος για τον πέμπτο άξονα λειτουργούν όπως και για τους άλλους άξονες. Η εξαίρεση είναι η μέθοδος επιλογής σπρωξίματος μεταξύ του άξονα A και του άξονα B. Προεπιλέγοντας τα πλήκτρα +A και -A, όταν πατιούνται θ επιλέξουν τον άξονα Α για σπρώξιμο. Ο άξονας B μπορεί να επιλεχθεί για σπρώξιμο πατώντας το κουμπί Shift και ύστερα πατώντας είτε το πλήκτρο +A είτε το -A. EC-300: ο τρόπος σκουντήματος δείχνει A1 και A2, χρησιμοποιήστε το A για να σπρώξετε το A1 και Shift A για να σπρώξετε το A2. EC-300 παλέτα και λειτουργία του 4 ου άξονα Ο περιστρεφόμενος πίνακας στην περιοχή της μηχανής θα εμφανίζεται πάντα και θα λειτουργεί σαν τον άξονα A. Ο περιστρεφόμενος άξονας στην παλέτα 1 αναφέρεται στο A1 και ο άλλος άξονας στην παλέτα 2 στο A2. Παραδείγματα λειτουργίας: Για να σπρώξετε τον άξονα A1, εισάγετε A1 και πιέστε HAND JOG. Για να κλειδώσετε το σπρώξιμο, χρησιμοποιήστε τα πλήκτρα σπρωξίματος +/-A για να σπρώξετε τον άξονα A1 και τα κουμπιά +/-B για να σπρώξετε τον άξονα A2. Για μηδέν γυρίστε τον άξονα A στην παλέτα #2, εισάγετε "A2" πιέστε ZERO SINGL AXIS. Χαρακτηριστικό καθρεπτισμού: εάν χρησιμοποιείται το G101 για να καθρεπτίζει τον άξονα Α, τότε ο καθρεπτισμός έχει ανοιχτεί και για τους 2 άξονες Α. Όταν η παλέτα #1 είναι στην περιοχή της μηχανής, το A1-MIR θα λειτουργήσει στο κάτω μέρος της οθόνης. Όταν η παλέτα #2 είναι στη μηχανή, θα λειτουργήσει το A2-MIR. Η συμπεριφορά των ρυθμίσεων καθρεπτισμού είναι διαφορετική, ένα είναι ανοιχτή η ρύθμιση 48 της εικόνας καθρεπτισμού του άξονα A, καθρεπτίζεται μόνο ο άξονας A στην παλέτα #1 και εμφανίζεται το μήνυμα A1-MIR. Εάν η ρύθμιση 80 (παράμετρος 315, bit 20 MAP 4TH AXIS είναι 1, το όνομα της ρύθμισης 80 είναι το ίδιο με τη ρύθμιση 48, i.e. εικόνα καθρεπτισμόυ του άξονα A) είναι ενεργή τότε ο καθρεπτισμός θα ανοίξει για τον άξονα A στην παλέτα #2. Όταν η παλέτα 2 είναι μέσα στη φρέζα, το A2-MIR θα λειτουργήσει. Διαδικασία ανάκτησης συντριβής Εάν η μηχανή συντριβεί καθώς κόβει ένα μέρος του 5 ου άξονα, είναι συχνά πολύ δύσκολο να καθαρίσεις το εργαλείο από αυτό το μέρος, λόγω των γωνιών που εμπλέκονται. Μην πιέσετε αμέσως το κουμπί ανάκτησης ή το κουμπί τερματισμού. Για να ανακτηθεί από μία συντριβή στην οποία η άτρακτος έχει σταματήσει καθώς το εργαλείο κόβεται, παλινωδώστε την άτρακτο χρησιμοποιώντας το Vector Jog. Για να το κάνετε αυτό πιέστε το γράμμα V στο πληκτρολόγιο, πιέστε Handle Jog, και χρησιμοποιήστε τη λαβή σκουντήματος για να μετακινηθείτε στον άξονα. Αυτό το χαρακτηριστικό σας επιτρέπει να μετακινείστε στους άξονες όπως προσδιορίζεται από τους άξονες A και/ή B. Το χαρακτηριστικό Vector Jog έχει βρεθεί για να επιτρέπει στο χρήστη να καθαρίζει το κομμένο εργαλείο από το μέρος σε μία περίπτωση συντριβής ή ανάγκης. G28 δεν είναι διαθέσιμο στον τρόπο του vector jog; είναι μόνο διαθέσιμο για X, Y, Z A και B όταν επιλέγονται μοναδικοί άξονες. Εάν υπήρχε απώλεια δύναμης κατά τη διάρκεια της κοπής, το vector jog δεν θα δούλευε καθώς ο έλεγχος απαιτεί μία θέση αναφοράς. Χρειάζονται και άλλα μέσα καθαρισμού του εργαλείου από το μέρος. Εάν το εργαλείο δεν είναι στην κοπή την ώρα της συντριβής πιέστε το κουμπί ανάκτησης και απαντήστε στις ερωτήσεις που θα εμφανιστούν στην οθόνη. Όταν πιέζεται το κουμπί ανάκτησης η κεφαλή της ατράκτου θα μετακινήσει ταυτόχρονα τους άξονες A, B και Z, για να παλινωδήσουν το εργαλείο. Εάν το εργαλείο είναι στην κοπή σε μία γωνία, τότε θα συντριβεί όταν πιέζεται το κλειδί. ΕΓΚΑΘΙΣΤΩΝΤΑΣ ΕΝΑΝ ΠΡΟΑΙΡΕΤΙΚΟ 4 Ο ΑΞΟΝΑ Όταν προσθέτουμε έναν περιστρεφόμενο πίνακα στη φρέζα Haas αλλάζει τις ρυθμίσεις 30 και 34 στον ειδικό περιστρεφόμενο πίνακα και χρησιμοποιούνται τρέχοντες διάμετροι. Προειδοποίηση: λάθος στο ταίριασμα της σωστής χτένας ή της ρύθμισης περιστροφής χωρίς χτένα, στο προϊόν που έχει εγκατασταθεί στη φρέζα, μπορεί να προκαλέσει βλάβη μηχανής. Το B στις ρυθμίσεις δείχνει ένα περιστρεφόμενο προϊόν χωρίς χτένα. Οι δείκτες χωρίς χτένα έχουν 2 καλώδια από τον πίνακα και 2 συνδέσμους στον έλεγχο της φρέζας. Παράμετροι Σε σπάνιες περιπτώσεις θα πρέπει να τροποποιήσετε κάποιες παράμετρους για να έχετε μία εκτέλεση έξω από τους δείκτες σας. Μην το κάνετε αυτό χωρίς να έχετε μία λίστα για να αλλάξετε τις παραμέτρους. (εάν δεν πήρατε λίστα με τις παραμέτρους σας μαζί με τους δείκτες, τότε δεν χρειάζεται να αλλάξετε τις λανθασμένες παραμέτρους ΜΗΝ ΤΙΣ ΑΛΛΑΞΕΤΕ. Αυτό θα ακυρώσει την εγγύησής σας). & Δήμου Ζαπάντη Πρόγραμμα 4 ου & 5 ου άξονα 107

115 Για να αλλάξετε παραμέτρους για έναν δείκτη του 4 ου ή 5 ου άξονα, προχωρήστε ως εξής: Πιέστε το διακόπτη E-stop και αφήστε το μέσα. Μετά πρέπει να κλείσετε το κλείδωμα της παραμέτρου (ρύθμιση 7). Πηγαίνετε στη σελίδα ρυθμίσεων πατώντας το κουμπί ρυθμίσεων. Εισάγετε 7 και πατήστε το κάτω πλήκτρο του δρομέα; Αυτό θα σας πάει στη ρύθμιση 7. με τον κέρσορα στη ρύθμιση 7, χρησιμοποιήστε το δεξί ή αριστερό πλήκτρο δρομέα για να επιλέξετε Off και πατήστε το κουμπί Write. Το κλείδωμα της παραμέτρου είναι τώρα κλειστό. Πηγαίνετε στη σελίδα παραμέτρων και εισάγετε τον αριθμό παραμέτρων για να αλλάξουν και πιέστε το κάτω πλήκτρο του δρομέα. Εισάγετε τη νέα αξία για την καινούρια παράμετρο και πατήστε το κουμπί Write. Εάν χρειάζεται αλλάξτε και τις άλλες παραμέτρους. Επιστρέψτε στη ρύθμιση 7 και γυρίστε πάλι αυτή τη ρύθμιση. Επαναφέρετε το κουμπί E-stop. Βάλτε στην έναρξη το δείκτη και επαληθεύστε ότι λειτουργεί πατώντας το Handle Jog και το κουμπί A. Σπρώξτε τον άξονα A χρησιμοποιώντας τη λαβή σπρωξίματος, ο δείκτης θα πρέπει να κουνηθεί. Ελέγξτε για ορθό λόγο μαρκάροντας τον πίνακα, περιστρέψτε 360 μοίρες όπως φαίνεται στη σελίδα θέσης και ελέγξτε η το σήμα να είναι στην ίδια θέση. Εάν είναι κοντά (μέσα σε 10 μοίρες ) τότε ο λόγος είναι σωστός. Αρχική έναρξη Ανοίξτε τη φρέζα (και τον έλεγχο σερβοαυλάκωσης εάν εφαρμόζεται) και βάλτε στην έναρξη το δείκτη. Όλοι οι δείκτες Haas βρίσκονται στη φορά του ρολογιού όπως φαίνεται και από μπροστά. Εάν ο δείκτης είναι από την αντίθετη φορά, τότε πιέστε E-stop και καλέστε την υπηρεσία επισκευής Haas. ΕΓΚΑΘΙΣΤΩΝΤΑΣ ΕΝΑΝ ΠΡΟΑΙΡΕΤΙΚΟ 5 Ο ΑΞΟΝΑ Ο πέμπτος άξονας έχει εγκατασταθεί με τον ίδιο τρόπο όπως και ο τέταρτος άξονας. Οι ρυθμίσεις 78 και 79 διέπουν τον πέμπτο άξονα, και ο άξονας σπρώχνεται και παίρνει εντολή χρησιμοποιώντας τη διεύθυνση Β. ΒΟΗΘΗΤΙΚΟΣ ΑΞΟΝΑΣ Εκτός από τους 5 άξονες που είχαν ελεγχθεί αμέσως σε αυτόν τον έλεγχο, πρέπει να έχουν προστεθεί πάνω από 4 άξονες εξωτερικής θέσης. Αυτοί οι άξονες πρέπει να έχουν πάρει εντολή κατευθείαν από το πρόγραμμα χρησιμοποιώντας τους κωδικούς των αξόνων C, U, V, και W. Σε αυτούς τους άξονες οι μόνες εντολές επιτρέπονται σε μπλοκ G00 ή G01. Η σύνδεση αυτών των αξόνων γίνεται μέσω της δεύτερης RS-232 θύρας σε έναν ή περισσότερους HAAS ελέγχους μοναδικού άξονα. Στη σελίδα ρυθμίσεων, η ρύθμιση 38 χρησιμοποιείται για να επιλέξει τον αριθμό των βοηθητικών αξόνων. Η λειτουργία της θέσης της μηχανής θα δείξει την παρούσα θέση αυτών των αξόνων. Μόνο ένας βοηθητικός άξονας έχει μετακινηθεί μέχρι στιγμής. Εάν προγραμματιστεί μία τροφοδότηση (G01), ο ρυθμός τροφοδότησης που έχει προγραμματιστεί στο CNC στέλνεται στο βοηθητικό έλεγχο. Μία κίνηση G00 ενός βοηθητικού άξονα θα κουνήσει στο μέγιστο ρυθμό τροφοδότησης. Όταν ο έλεγχος CNC περιμένει για έναν βοηθητικό άξονα να γίνει πλήρης, το κάτω μέρος της οθόνης θα λειτουργήσει το C FIN. Ένα λάθος στην επικοινωνία RS-232 με τους βοηθητικούς άξονες θα προκάλεσε τη λειτουργία να παύσει για πάντα. Το πλήκτρο επαναφοράς θα λήξει οποιαδήποτε hung-up επικοινωνία του βοηθητικού άξονα. Ο τερματισμός έκτακτης ανάγκης ή το να ανάψεις το Single Block είναι οι μοναδικοί τρόποι να σταματήσεις έναν βοηθητικό άξονα; Αναμονή ή επαναφορά της τροφοδότησης δεν θα σταματήσουν τον άξονα. Εάν προσθέσετε έναν βοηθητικό άξονα, ρύθμιση 38, τότε ο βοηθητικός άξονας θα οριστεί ως C. Εάν προσθέσετε 2 βοηθητικούς άξονες θα οριστούν C και U; κλπ. Παράμετροι Όταν γίνεται επαφή σε έναν βοηθητικό άξονα, ο έλεγχος του μοναδικού άξονα Haas πρέπει να έχει ρυθμιστεί η παράμετρος 21 σύμφωνα με τον ακόλουθο πίνακα. Όνομα στη CNC: Παράμετρος 21: Επιλογή άξονα: C 6 Z U 1 U V 2 V W 3 W Διάφοροι βοηθητικοί άξονες θα πρέπει να είναι σαν αλυσίδα μέσω του δεύτερου λιμανιού RS-232 όπως περιγράφεται στο εγχειρίδιο χρήσης βοηθητικού άξονα του χρήστη. Οι βοηθητικοί άξονες μπορούν να σπρωχθούν από το μπροστινό πίνακα CNC χρησιμοποιώντας τη λαβή σπρωξίματος. 108 Πρόγραμμα 4 ου & 5 ου άξονα & Δήμου Ζαπάντη

116 Δεν υπάρχουν μετατοπίσεις εργασίας για αυτούς τους άξονες οπότε όλες οι εντολές είναι στο σύστημα συντεταγμένων της μηχανής. Αλλά εάν έχει εισαχθεί μία απενεργοποιημένη μηδενική θέση στον έλεγχο HAAS, αυτή η θέση θα χρησιμοποιηθεί σαν μηδενική. Στο άνοιγμα του CNC, ο έλεγχος των βοηθητικών αξόνων επίσης θα ρυθμιστεί και το μηδέν θα μετατοπιστεί από την ομάδα αξίας στον έλεγχο μοναδικού άξονα. Για να ρυθμίσετε ένα απενεργοποιημένο μηδέν, θα πρέπει να σπρώξετε τον έλεγχο του μοναδικού άξονα σε μία νέα μηδενική θέση και μετά πιέστε και κρατήστε το κουμπί Clear στον έλεγχο μοναδικού άξονα. Η επικοινωνία των βοηθητικών αξόνων είναι πάντα 7 δυαδικά ψηφία δεδομένων, ακόμα και δυαδικό, 2 τερματικά ψηφία. Η αναλογία δεδομένων είναι CNC ρύθμιση 54 και πρέπει να ρυθμιστεί στους Η ρύθμιση CNC 50 πρέπει να ρυθμιστεί στο XON/XOFF. Η παράμετρος 26 στον έλεγχο του μοναδικού άξονα πρέπει να ρυθμιστεί στο 5 για 4800 ψηφία το δευτερόλεπτο και η παράμετρος 33 πρέπει να ρυθμιστεί στο 1 για XON/XOFF. Η παράμετρος 12 στον έλεγχο του μοναδικού άξονα πρέπει να ρυθμίζεται πάντα σε 3 ή 4 για να αποφευχθεί κυκλική αναδίπλωση. Το καλώδιο που συνδέει το CNC στον έλεγχο του μοναδικού άξονα πρέπει να είναι ένα καλώδιο DB-25 (αρσενικός αγωγός και στα 2 άκρα) και πρέπει να συρματωθεί στις καρφίτσες 1, 2, 3, και 7 αμέσως από τη δεύτερη (χαμηλότερη) σειριακή θύρα της Haas CNC στην άνω σύνδεση τους ελέγχου σερβοαυλάκωσης Haas. ΑΠΕΝΕΡΓΟΠΟΙΗΣΗ ΑΞΟΝΑ Εάν έχετε ένα περιστροφικό πίνακα τέταρτου άξονα είτε έναν δείκτη 5C, ή έναν πέμπτο άξονα, πρέπει να απενεργοποιηθεί από την παρουσίαση ρυθμίσεων όταν αφαιρείται αό τη μηχανή. Μην συνδέετε ή αποσυνδέετε οτιδήποτε καλώδια με τον έλεγχο ανοιχτό. Εάν δεν απενεργοποιήσετε τη ρύθμιση του περιστρεφόμενου άξονα όταν είναι αποσυνδεδεμένος, θα λάβετε μία ειδοποίηση & Δήμου Ζαπάντη Πρόγραμμα 4 ου & 5 ου άξονα 109

117 110 Πρόγραμμα 4 ου & 5 ου άξονα & Δήμου Ζαπάντη

118 ΚΩΔΙΚΕΣ G ΠΡΟΠΑΡΑΣΚΕΥΑΣΤΙΚΕΣ ΛΕΙΤΟΥΡΓΙΕΣ Οι κώδικες G χρησιμοποιούνται για να δίνουν εντολές σε συγκεκριμένες ενέργειες του μηχανήματος, όπως απλές κινήσεις ή λειτουργίες τρυπήματος. Δίνουν επίσης εντολές και σε πιο περίπλοκες λειτουργίες από το bolt hole circles ως τη μη κατακόρυφη επεξεργασία. Οι κώδικες G χωρίζονται σε ομάδες. Κάθε ομάδα κωδικών είναι εντολές για ένα συγκεκριμένο θέμα. Παράδειγμα, Η Ομάδα 1 δίνει εντολή για κίνηση των αξόνων σημείο προς σημείο, η Ομάδα 7 για την Αντιστάθμιση Κοπτικού. Κάθε ομάδα έχει έναν κυρίαρχο κώδικα G που αναφέρεται ως ο Προκαθορισμένος-Default G. Αυτός είναι ο ένας κώδικας G σε κάθε ομάδα ο οποίος χρησιμοποιείται από το μηχάνημα εκτός κι αν έχει οριστεί άλλος κώδικας G από την ομάδα. Παράδειγμα, προγραμματίζοντας μια κίνηση των αξόνων X, Υ, Z κάπως έτσι: X-2. Υ-3.Z-4. θα τοποθετήσει το μηχάνημα με τη χρήση G00. (Σημειώστε ότι η σωστή τεχνική προγραμματισμού είναι να εισάγετε όλες τις κινήσεις με τον κώδικα G.) Οι προκαθορισμένοι κώδικες G για κάθε ομάδα φαίνονται στην οθόνη Τρεχουσών Εντολών στην πάνω δεξιά γωνία. Αν ενεργοποιηθεί ένας άλλος κώδικας G της ομάδας, αυτός θα φανεί στην οθόνη Τρεχουσών Εντολών. Οι εντολές κωδικών G είναι τροποποιητικές και μη τροποποιητικές. Ένας ΤΡΟΠΟΠΟΙΗΤΙΚΟΣ κώδικας G σημαίνει πως όταν δοθεί εντολή, ο κώδικας G θα παραμείνει σε ισχύ μέχρι το τέλος του προγράμματος ή μέχρι να δοθεί εντολή σε έναν άλλον κώδικα G της ίδιας ομάδας. Ένας ΜΗ ΤΡΟΠΟΠΟΙΗΤΙΚΟΣ κώδικας G επηρεάζει μόνο τη γραμμή στην οποία βρίσκεται. Η επόμενη γραμμή προγράμματος δεν θα επηρεαστεί από τις προηγούμενες γραμμές με τον μη τροποποιητικό κώδικα G. Σημειώσεις Προγραμματισμού Η ομάδα κωδικών 00 είναι μη-τροποποιητική, οι άλλες ομάδες είναι τροποποιητικές. Η Ομάδα 01 θα ακυρώσει την Ομάδα 09 (κύκλοι κατεργασίας), παράδειγμα, αν είναι ενεργός ένας κύκλος κατεργασίας (G73 ως G89), η χρήση του G00 ή του G01 θα ακυρώσει τον κύκλο. Κύκλοι Κατεργασίας Ένας κύκλος κατεργασίας χρησιμοποιείται για να απλοποιήσει τον προγραμματισμό ενός μέρους, παράδειγμα κοινές επαναληπτικές λειτουργίες του άξονα Z, όπως το τρύπημα, το σπείρωμα και η διάνοιξη. Οι κύκλοι κατεργασίας δεν θα λειτουργήσουν με την Ομάδα 00. Δείτε το συγκεκριμένο κώδικα G κύκλων κατεργασίας για περισσότερες πληροφορίες. & Δήμου Ζαπάντη Κώδικες G 111

119 ΚΩΔΙΚΕΣ G ΠΙΝΑΚΑΣ ΠΕΡΙΕΧΟΜΕΝΩΝ G01 Γρήγορη κίνηση σε δεδομένη θέση G01 Κίνηση με γραμμική παρεμβολή G02 Κίνηση με ωρολογιακή κυκλική παρεμβολή / G03 κίνηση με αντι-ωρολογιακή κυκλική παρεμβολή) G04 Διακοπή εκτέλεσης προγράμματος G09 Ακριβές σταμάτημα G10 Ορισμός νέων σχετικών θέσεων G12 Κυκλικό εσωτερικό φρεζάρισμα ωρολογικά G12 / αντιωρολογιακά G G17 Επιλογή επιπέδου κατεργασίας G17 XY / G18 ΖΧ / G19 YZ G20 G20 επιλογή μετρήσεων σε ίντσες / G21 επιλογή μετρικού συστήματος) G28 Επιστροφή στη θέση μηδέν της μηχανής μέσω του προαιρετικά ορισμένου σημείου αναφοράς G29 Επιστροφή από το σημείο αναφοράς G31 Πρώωση μέχρι να δεχθεί σήμα από αισθητήρα G35 Αυτόματη μέτρηση διαμέτρου κοπτικού εργαλείου G36 Αυτόματος εντοπισμός άκρου κατεργαζόμενου αντικειμένου G37 Αυτόματη μέτρηση μήκους κοπτικού εργαλείου G40 Ακύρωση εντολών αντιστάθμισης κοπτικού G41 Αριστερή αντιστάθμιση κοπτικού σε 2D κοπή G41 / G42 Δεξιά αντιστάθμιση κοπτικού σε 2D κοπή G43 Αντιστάθμιση μήκους κοπτικού στην κίνηση στο + G43 / G44 Αντιστάθμιση μήκους κοπτικού στην κίνηση στο. 126 G47 Χάραξη κειμένου G49 Ακύρωση των εντολών G43/G44/G G50 Ακύρωση εντολής μεγένθυνσης/σμίκρυνσης G51 Εντολής μεγένθυνσης/σμίκρυνσης G52 Ορισμός συστήματος συντεταγμένων εργασίας κατά YASNAC G53 Μη μόνιμη επιλογή συντεταγμένων μηχανής G54-59 Επιλογή συστήματος συντεταγμένων εργασίας 1 από G60 Ορισμός θέσης σε διάφορες διευθύνσεις G61 Επιλογή σταματηματος με ακρίβεια G64 Ακύρωση της επιλογή σταματήματος με ακρίβεια G68 Περιστροφή G69 Ακύρωση της Περιστροφής G70 Διάτρηση για κοχλίες σε κύκλο G71 Διάτρηση για κοχλίες σε τόξο G72 Διάτρηση για κοχλίες σε ευθεία υπό γωνία G73 Επαναλαμβανόμενος κύκλος με υψηλής ταχύτητας σταδιακή διάτρηση G74 Επαναλαμβανόμενος κύκλος αντίστροφης σπειρωτόμησης G76 Επαναλαμβανόμενος κύκλος ποιοτικής εσωτερικής τόρνευσης G77 Επαναλαμβανόμενος κύκλος εσωτερικής τόρνευσης στο πίσω μέρος G80 Ακύρωση επαναλαμβανόμενων κύκλων κατεργασίας G81 Επαναλαμβανόμενος κύκλος κατεργασίας διάτρησης G82 Επαναλαμβανόμενος κύκλος κατεργασίας διάτρησης πόντας G83 Επαναλαμβανόμενος κύκλος κατεργασίας κανονικής βηματικής διάτρησης G84 Επαναλαμβανόμενος κύκλος κατεργασίας σπειρωτόμησης με σπειρωτόμο G85 Επαναλαμβανόμενος κύκλος κατεργασίας εσωτερικής τόρνευσης G86 Επαναλαμβανόμενος κύκλος κατεργασίας εσωτερικής τόρνευσης και επιστροφή G87 Επαναλαμβανόμενος κύκλος κατεργασίας εσωτερικής τόρνευσης - χειροκίνητης επιστροφής G88 Επαναλαμβανόμενος κύκλος κατεργασίας εσωτερικής τόρνευσης - αναμονής - χειροκίνητης επιστροφής Κώδικες G & Δήμου Ζαπάντη

120 G89 Επαναλαμβανόμενος κύκλος κατεργασίας εσωτερικής τόρνευσης και αναμονής G90 Εντολές απόλυτης θέσης G91 Εντολές σχετικής θέσης G92 Αλλαγή τιμών αρχής συστήματος συντεταγμένων κατεργασίας G93 Κατάργηση μετρησης της πρόωσης ως προς τον χρόνο G94 Επιλογή μέτρηση πρόωσης ανά λεπτό G95 Σύνδεση της πρόωση με την περιστροφή G98 Επιστροφή στην αρχική θέση μετά από επαναλαμβανόμενο κύκλο G99 Επιστροφή στο επίπεδο αναφοράς R μετά από επαναλαμβανόμενο κύκλο G100 Απενεργοποίηση κατοπτρισμού G101 Ενεργοποίηση κατοπτρισμού G102 Προγραμματιζόμενη εξαγωγή προς RS G103 Ορισμός γραμμών προγράμματος που ελέγχονται για εκτέλεση G107 Μεταφορά σε κυλινδρικές συντεταγμένες G110 Σύστημα συντεταγμένων εργασίας G136 Ορισμός κέντρου συντεταγμενων κατεργασίας από αυτόματη μέτρηση G141 3D+ αντιστάθμιση κοπτικού G143 Σε 5-άξονες αντιστάθμιση μήκους κοπτικού G150 Γενικής χρήσης εσωτερικό φρεζάρισμα G153 Σε 5-άξονες επαναλαμβανόμενος κύκλος με υψηλής ταχύτητας σταδιακή διάτρηση G154 Επιλογή συντεταγμένων εργασίας πρόσθετων Ρ1-Ρ G155 Σε 5-άξονες επαναλαμβανόμενος κύκλος αντίστροφης σπειρωτόμησης G161 Σε 5-άξονες επαναλαμβανόμενος κύκλος κατεργασίας διάτρησης G162 Σε 5-άξονες επαναλαμβανόμενος κύκλος κατεργασίας διάτρησης πόντας G163 Σε 5-άξονες επαναλαμβανόμενος κύκλος κατεργασίας κανονικής βηματικής διάτρησης G164 Σε 5-άξονες επαναλαμβανόμενος κύκλος κατεργασίας σπειρωτόμησης με σπειρωτόμο G165 Σε 5-άξονες επαναλαμβανόμενος κύκλος κατεργασίας εσωτερικής τόρνευσης G166 Σε 5-άξονες επαναλαμβανόμενος κύκλος κατεργασίας εσωτερικής τόρνευσης και επιστροφής G169 Σε 5-άξονες επαναλαμβανόμενος κύκλος κατεργασίας εσωτερικής τόρνευσης - αναμονή G174 Αντιωρολογιακή μη κάθετη σπειρωτόμηση G184 Ωρολογιακή μη κάθετη σπειρωτόμηση G187 Ορίζει το επίπεδο ομαλότητας G188 Καλεί πρόγραμμα από πίνακα πρότυπων προγραμματών & Δήμου Ζαπάντη Κώδικες G 113

121 G00 Γρήγορος προσδιορισμός θέσης κινήσεων (ομάδα 01) X Προαιρετική εντολή κινήσεων Χ-άξονα Y Προαιρετική εντολή κινήσεων Y-άξονα Z Προαιρετική εντολή κινήσεων Ζ-άξονα A Προαιρετική εντολή κινήσεων Α-άξονα Αυτός ο κώδικας G χρησιμοποιείται για να κινήσει τον άξονα μηχανών με τη μέγιστη ταχύτητα. Χρησιμοποιείται πρωτίστως για να τοποθετήσει γρήγορα τη μηχανή σε ένα δεδομένο σημείο πριν από κάθε εντολή τροφοδοσίας (κοπή)(όλες οι κινήσεις γίνονται με την πλέον γρηγορότερη ταχύτητα).αυτός ο κώδικας G είναι τροπικός,κι έτσι ένας φραγμός με G00 αναγκάζει όλους τους ακόλουθους φραγμούς να κάνουν σύντομη κίνηση έως ότου διευκρινιστεί μια άλλη ομάδα με κώδικα 01. Σημείωση προγραμματισμού: Γενικά,η σύντομη κίνηση δεν θα είναι σε μια ευθεία γραμμή. Κάθε άξονας που διευκρινίζεται, κινείται με την ίδια ταχύτητα, αλλά όλοι οι άξονες δεν θα συμπληρώσουν απαραίτητα τις κινήσεις τους συγχρόνως. Η μηχανή θα περιμένει έως ότου όλες οι κινήσεις ολοκληρωθούν πριν αρχίσουν την επόμενη εντολή. Οι επαυξητικές ή απόλυτες εντολές θέσης (G90 ή G91) θα αλλάξουν τον τρόπο με τον οποίο εκείνες οι τιμές κινήσεων άξονα ερμηνεύονται. Η ρύθμιση 57 (Exact Stop Canned X-Y) μπορεί να αλλάξει τον τρόπο με τον οποίο η μηχανή περιμένει μια ακριβή στάση,πριν και μετά από μια γρήγορη κίνηση. G01 Γραμμική κίνηση παρεμβολής (ομάδα 01) F Ποσοστό τροφοδοσίας σε ίντσες (χιλ.) ανά λεπτό X Προαιρετική εντολή κινήσεων Χ-άξονα Y Προαιρετική εντολή κινήσεων Υ-άξονα Z Προαιρετική εντολή κινήσεων Ζ-άξονα A Προαιρετική εντολή κινήσεων Α-άξονα R Ακτίνα του κύκλου C Α π ό σ τ α σ η α π ο τ ο κ έ ν τ ρ ο τ η ς δ ι α τ ο μ ή ς ό π ο υ η λ ο ξ ο τ ο μ ή α ρ χ ί ζ ε ι Αυτός ο κώδικας G κινεί τους άξονες σε ένα διαταγμένο ποσοστό τροφοδοσίας. Χρησιμοποιείται πρωτίστως για να κόψει το κομμάτι εργασίας. Μια τροφοδοσία G01 μπορεί να είναι μια ενιαία κίνηση άξονα ή ενός συνδυασμού αξόνων. Το ποσοστό μετακίνησης αξόνων ελέγχεται από την αξία ποσοστού τροφοδοσιών(f). Αυτή η αξία F μπορεί να είναι σε μονάδες (ίντσα ή μετρική ) ανά λεπτό (G94) ή ανά επανάσταση αξόνων (95), ή το χρόνο για να συμπληρωθεί η κίνηση(g93). Η αξία ποσοστού τροφών (F) μπορεί να είναι στην τρέχουσα γραμμή προγράμματος, ή μια προηγούμενη γραμμή(ο έλεγχος θα χρησιμοποιήσει πάντα την πιο πρόσφατη αξία F έως ότου δοθεί εντολή για μια άλλη αξία F). Η G01 είναι μια τροπική εντολή,που σημαίνει ότι θα μείνει στην επιρροή μέχρι να ακυρωθεί από μια γρήγορη εντολή όπως η G00 ή μια κυκλική εντολή κινήσεων όπως η G02 ή η G03. Μόλις αρχίσει μια εντολή G01, όλοι οι προγραμματισμένοι άξονες θα κινηθούν και θα φθάσουν στον προορισμό συγχρόνως. Εάν ένας άξονας δεν είναι ικανός για το προγραμματισμένο ποσοστό τροφοδοσίας, τότε ο έλεγχος δεν θα συνεχίσει με την εντολή GO1 και ένας συναγερμός(όταν γίνει υπέρβαση του ανωτάτου ποσοστού τροφοδοσιών) θα παραχθεί. Παράδειγμα Γωνίας που να Στρογγυλεύει και να κάνει Λοξοτομή 114 Κώδικες G & Δήμου Ζαπάντη

122 Ένας φραγμός λοξοτομής ή ένας φραγμός μιας γωνίας που στρογγυλεύει μπορεί να παρεμβληθεί αυτόματα μεταξύ δύο γραμμικών φραγμών παρεμβολής, προσδιορίζοντας τη C(να κάνει λοξοτομή) ή P(γωνία που στρογγυλεύει). Πρέπει να υπάρξει ένας ολοκληρωμένος γραμμικός φραγμός παρεμβολής που να ακολουθεί το αρχικό φραγμό (μια μικρή διακοπή G04 μπορεί να μεσολαβήσει).αυτοί οι δύο γραμμικοί φραγμοί παρεμβολής προσδιορίζουν μια γωνία διατομής.εάν ο αρχικός φραγμός προσδιορίζει εναλλασσόμενο ρεύμα,τότε η αξία που ακολουθεί το C είναι η απόσταση από τη διατομή όπου η λοξοτομή τελειώνει. Εάν ο αρχικός φραγμός προσδιορίζει μια R,η αξία που ακολουθεί η R είναι η ακτίνα ενός κύκλου που εφάπτεται στη γωνία σε δύο σημεία :στην αρχή του τόξου της γωνίας που στρογγυλεύει και στο σημείο τέλους εκείνου του τόξου. Μπορούν να υπάρξουν διαδοχικοί φραγμοί όπου να προσδιορίζονται οι λοξοτομές ή οι στρογγυλοποιήσεις γωνιών. Πρέπει να υπάρξει μετακίνηση στους δύο άξονες που διευκρινίζονται από το επιλεγμένο επίπεδο, εάν το ενεργό επίπεδο είναι XY (G17), XZ (G18) ή YZ (G19). G02 CW / G03 CCW Κυκλική κίνηση παρεμβολής (Ομάδα 01) F Ποσοστό τροφοδοσίας σε ίντσες (χιλ) ανά λεπτό I Προαιρετική απόσταση κατά μήκος του άξονα X στο κέντρο του κύκλου J Προαιρετική απόσταση κατά μήκος του άξονα Υ στο κέντρο του κύκλου K Προαιρετική απόσταση κατά μήκος του άξονα Ζ στο κέντρο του κύκλου R Προαιρετική ακτίνα του κύκλου X Προαιρετική εντολή κινήσεων του άξονα Χ Y Προαιρετική εντολή κινήσεων του άξονα Υ Z Προαιρετική εντολή κινήσεων του άξονα Ζ A Προαιρετική εντολή κινήσεων του άξονα Α,R Ακτίνα του κύκλου που στρογγυλεύει τη γωνία,c Απόσταση από το κέντρο της διατομής όπου η λοξοτομή αρχίζει. Αυτοί οι κώδικες G χρησιμοποιούνται για να προσδιορίσουν την κυκλική κίνηση.δύο άξονες είναι απαραίτητοι για να συμπληρώσουν την κυκλική κίνηση και το σωστό επίπεδο,g17-19 πρέπει να χρησιμοποιηθούν. Υπάρχουν δύο μέθοδοι G02 ή G03:η πρώτη χρησιμοποιεί Ι,J,K διευθύνσεις ενώ η δεύτερη την R. Ένα χαρακτηριστικό γνώρισμα λοξοτομής ή στρογγυλοποίησης της γωνίας μπορεί να προστεθεί στο πρόγραμμα, διευκρινίζοντας το G (να κάνει λοξοτομή) ή το P(γωνία που στρογγυλεύει),όπως περιγράφεται στον καθορισμό του G01 Χρησιμοποίηση των διευθύνσεων Ι,J και K Οι διευθύνσεις Ι,J και K χρησιμοποιούνται για να εντοπίσουν το κέντρο τόξων σε σχέση με το σημείο έναρξης. Με άλλα λόγια,οι διευθύνσεις I, J kαι K είναι οι αποστάσεις από την αφετηρία μέχρι το κέντρο του κύκλου. Μόνο οι I, Jκαι K,συγκεκριμένες για το επιλεγμένο επίπεδο επιτρέπονται(g17 χρησιμοποιεί IJ, G18 χρησιμοποιεί IK και G19 χρησιμοποιεί JK).Οι εντολές Χ, Υ και Ζ διευκρινίζουν το τελικό σημείο του τόξου. Εάν η θέση Χ, Υ, ή Ζ για το επιλεγμένο επίπεδο δεν διευκρινίζεται,το σημείο τέλους του τόξου είναι το ίδιο με την αφετηρία για εκείνο τον άξονα. Για να κοπεί ένας πλήρης κύκλος,οι διευθύνσεις I,J και K πρέπει να χρησιμοποιηθούν. Η χρησιμοποίηση μιας διεύθυνσης R δεν θα λειτουργήσει. Για να κοπεί ένας πλήρης κύκλος,δεν θα πρέπει να διευκρινιστεί ένα τελι κό σημείο (Χ, Υ και Ζ). Το πρόγραμμα Ι, J ή K καθορίζει το κέντρο του κύκλου. Παραδείγματος χάριν : G02 I3.0 J4.0(Assumes G17; XY plane) Χρησιμοποίηση της διεύθυνσης R Η αξία R καθορίζει την απόσταση από την αφετηρία μέχρι το κέντρο του κύκλου. Χρησιμοποιούμε μια θετική αξία R για ακτίνες των ή λιγότερων,και μια αρνητική αξία για ακτίνες άνω των & Δήμου Ζαπάντη Κώδικες G 115

123 Παραδείγματα προγραμματισμού Παράδειγμα γωνίας που στρογγυλεύει και κάνει λοξοτομή: G00 X1. Y1. G01 X5. F10.,C0.75 Y2.5,R0.4 G03 X8. Y5. R3.,R0.8 G01 X5.,C0.8 Y7.,R1. X1.,R1. Y1. G00 X0 Y0 M30 Thread Milling Thread milling χρησιμοποιεί μια τυποποιημένη κίνηση G02 ή G03 προκειμένου να δημιουργήσει την κυκλική κίνηση σε Χ-Υ και προσθέτει έπειτα μια κίνηση Ζ στον ίδιο φραγμό για να δημιουργήσει την thread pitch. Αυτό θα παραγάγει μια στροφή του νήματος και τα πολλαπλά δόντια του κόπτη θα παραγάγουν το υπόλοιπο. Ακολουθεί μια χαρακτηριστική γραμμή κώδικα : N100 G02 I-1.0 Z-.05 F5. (παράγει μια ακτίνα 1 ίντσας για το νήμα 20 pitch ) Σημειώσεις milling νημάτων :οι εσωτερικές τρύπες που είναι μικρότερες από τα ¾ της ίντσας μπορεί να μην είναι δυνατές ή πρακτικές Πάντα αναρριχηθείτε ώστε να κόψει ο κόπτης. Χρησιμοποιήστε G03 για να κόψετε τα νήματα I.D. ή G02 για να κόψετε τα νήματα O.D.Ένα δεξί νήμα I.D. θα κινηθεί προς τα επάνω στον άξονα Ζ όσο ένα pitch νήματος. Ένα δεξί νήμα O.D. θα κινηθεί προς τα κάτω στον άξονα Ζ όσο το μήκος ενός pitch νήματος. PITCH = 1 νήμα ανά ίντσα(παράδειγμα διαιρείται με 8 TPI =.125) Παράδειγμα φρέζας με νήμα: Αυτό το πρόγραμμα ID θα περάσει το νήμα από μια τρύπα 1.5 x 8 TPI χρησιμοποιώντας μια στρογγυλή επιφάνεια διαμέτρου 750 x 1.0 μήκος νήματος. Αρχικά πάρτε την διάμετρο της τρύπας (1.500). Αφαιρέστε την διάμετρο κοπτών 750 και έπειτα διαιρέστε με 2. ( ) / 2 =.375 Το αποτέλεσμα (.375) είναι η απόσταση από εκεί που ξεκινά ο κόπτης μέχρι το I.D. του μέρους. Μετά τον αρχικό προσδιορισμό θέσης,το επόμενο βήμα του προγράμματος είναι να στραφούμε προς την αναπλήρωση του κόπτη και να κινηθούμε προς το I.D. του κύκλου. Το επόμενο βήμα είναι να προγραμματιστεί ένας πλήρης κύκλος (G02 or G03) μα μια εντολή στον άξονα Ζ στο μήκος μιας πλήρους pitch του νήματος(αυτό καλείται ελικοειδής παρεμβολή ). Το τελευταίο βήμα είναι να απομακρυνθούμε από το I.D. του κύκλου και να διακόψουμε την αναπλήρωση του κόπτη. Η αποζημίωση κοπτών δεν μπορεί να διακοπεί κατά τη διάρκεια μιας μετακίνησης τόξων. Μια γραμμική κίνηση πρέπει να γίνει,είτε στον άξονα Χ είτε στον Υ για να κινήσει το εργαλείο από και προς τη διάμετρο που κόβει.αυτή η κίνηση θα είναι το μέγιστο ποσό αναπληρώσεων που μπορεί να ρυθμιστεί. 116 Κώδικες G & Δήμου Ζαπάντη

124 Παράδειγμα Προγράμματος % O2300 G00 G90 G54 X0 Y0 S400 M03 G43 H01 Z.1 M08 Z-.6 Παράδειγμα Thread Milling Περιγραφή (Thread milling 1.5 διάμετρος x 8 TPI) (X0, Y0 είναι στο κέντρο της τρύπας) (Z0 είναι στη κορυφή του μέρους Χρησιμοποιείται παχύ υλικό.5 N1 G01 G41 D01 X.175 F25. (Turn on Cutter Comp) N2 G03 X.375 R.100 F7. (Move to I.D. of bored hole) N3 G03 I-.375 Z-.475 (One full revolution with Z moving up.125) N4 G03 X.175 R.100 (Move away from the new threads) N5 G01 G40 X0 Y0 (Cancel Cutter Comp) G00 Z1.0 M09 G28 G91 Y0 Z0 M30 % O.D. Thread Milling ΣΗΜΕΙΩΣΗ: Η μέγιστη επανόρθωση ρύθμιση κοψίματος είναι.175 Παράδειγμα Thread Milling & Δήμου Ζαπάντη Κώδικες G 117

125 Παράδειγμα προγράμματος % O2400 Περιγραφή (Thread milling a 2.0 θέση διαμέτρων x 16 TPI) (X0,Y0 είναι στο κέντρο θέσης ) (Z0 είναι στη κορυφή του μέρους - το ύψος θέσης είναι ίντσες G00 G90 G54 X0 Y2.0 S2000 M03 G43 H01 Z.1 M08 Z-1.0 G41 D01 X-1.5 Y1.125 (Ανοίξτε την αναπλήρωση του κόπτη.) G01 X0. F15. G02 J Z G01 X1.5 G00 G40 X0 Y2.0 Z1.0 M09 G28 G91 Y0 Z0 M30 % (Γραμμική κίνηση προς τη θέση.) (Κυκλική κίνηση; Αρνητική κίνηση Ζ.) (Γραμμική Κίνηση πέρα από τη θέση.) (Σταματήστε την αποζημίωση του κόπτη.) Σημείωση: μια κίνηση αναπλήρωσης κοπτών μπορεί να απολεσθεί από οποιαδήποτε κίνηση Χ ή Υ από οποιαδήποτε θέση ακριβώς εφ όσον η κίνηση είναι μεγαλύτερη από το ποσό που αντισταθμίζεται. Παράδειγμα thread milling σε ένα σημείο Το πρόγραμμα είναι για μια τρύπα διαμέτρου 2.500, με έναν κόπτη διαμέτρου.750", μια αξία ακτίνας.875 και thread pitch.0833 (12 TPI) και ένα πάχος μερών 1.0. Παράδειγμα προγράμματος Περιγραφή % O1000 (X0,Y0 είναι στο κέντρο μιας τρύπας, Z0 είναι στην κορυφή του μέρους T1 M06 (το εργαλείο #1 είναι ένα εργαλείο με νήμα σε σημείο με διάμετρο 750) G00 G90 G54 X0 Y0 S2500 M03 G43 H01 Z.1 M08 G01 Z F35. G41 X.275 DI (Αξία της ακτίνας ) G3 X.875 I.3 F15. G91 G3 I-.875 Z.0833 L14 (Πολλαπλασιάστε.0833 pitch x 14 περάσματα = κίνηση στον άξονα Ζ) G90 G3 X.275 I-.300 G00 G90 Z1.0 M09 G1 G40 X0 Y0 G28 G91 Y0 Z0 M30 % Ελικοειδής κίνηση Η ελικοειδής κίνηση(σπειροειδής) είναι δυνατή με G02 ή GO3 προγραμματίζοντας τον γραμμικό άξονα που δεν είναι στο επιλεγμένο επίπεδο. Αυτός ο τρίτος άξονας θα κινηθεί κατά μήκος του διευκρινισμένου άξονα κατά τρόπο γραμμικό, ενώ οι άλλοι δύο άξονες θα κινηθούν στην κυκλική κίνηση. Η ταχύτητα κάθε άξονα θα ελεγχτεί έτσι ώστε το ελικοειδές ποσοστό ταιριάζει με το προγραμματισμένο ποσοστό τροφοδοσιών. 118 Κώδικες G & Δήμου Ζαπάντη

126 G04 Παύση (Ομάδα 00) P Ο χρόνος στάσης σε δευτερόλεπτα ή χιλιοστά δευτερολέπτου Το G04 χρησιμοποιείται για να προκαλέσει καθυστέρηση ή παύση στο πρόγραμμα. Το τμήμα που περιέχει το G04 θα καθυστερήσει για όσο χρόνο ορίζεται από τον κώδικα P. Παράδειγμα, G04 P10.0. Αυτό θα καθυστερήσει το πρόγραμμα για 10 δευτερόλεπτα. Σημειώστε τη χρήση του δεκαδικού σημείου G04 P10. Είναι μια παύση 10 δευτερολέπτων. Το G04 P10 είναι μια παύση 10 χιλιοστών του δευτερολέπτου. G09 Ακριβής Στάση (Ομάδα 00) Ο κώδικας G09 χρησιμοποιείται για να ορίσει μια ελεγχόμενη στάση των αξόνων. Επηρεάζει μόνο το τμήμα στο οποίο έχει πάρει την εντολή. Δεν είναι τροποποιητικό, δεν επηρεάζει τα επόμενα τμήματα. Οι κινήσεις του μηχανήματος θα επιβραδυνθούν στο προγραμματισμένο σημείο πριν προχωρήσει επόμενη εντολή. G10 Ρύθμιση Έναρξης (Ομάδα 00) Το G10 αφήνει τον προγραμματιστή να ρυθμίσει την έναρξη μέσα στο πρόγραμμα. Χρησιμοποιώντας το G10 αντικαθιστά την χειροκίνητη είσοδο των ενάρξεων. (π.χ. το μήκος και τη διάμετρο του εργαλείου και τις ρυθμίσεις συντεταγμένων της εργασίας). L επιλέγει κατηγορία έναρξης. L2 Ορισμός συντεταγμένων εργασίας για G52 και G54-G59 L10 ποσό μήκους έναρξης (για κώδικα H) L1 ή L11 Ποσό έναρξης Φθοράς Εργαλείου (για κώδικα H) L12 Ποσό έναρξης Διαμέτρου (για κώδικα D) L13 Ποσό έναρξης Φθοράς Διαμέτρου (για κώδικα D) L20 Βοηθητικός ορισμός συντεταγμένων εργασίας για G110-G129 P Επιλέγει μια ειδική έναρξη. P1-P100 Χρησιμοποιείται όσον αφορά τις ενάρξεις για τους κώδικες D ή H (L10-L13) P0 G52 αναφορές συντεταγμένων εργασίας (L2) P1-P6 G54-G59 αναφορές συντεταγμένων εργασίας (L2) P1-P20 G110-G129 αναφορά βοηθητικών συντεταγμένων εργασίας (L20) P1-P99 G154 P1-P99 αναφορά βοηθητικών συντεταγμένων εργασίας (L20) R Τιμή έναρξης ή αυξηση για το μήκος και τη διάμετρο. X Προαιρετική θέση μηδέν άξονα Χ. Y Προαιρετική θέση μηδέν άξονα Υ.Z Προαιρετική θέση μηδέν άξονα Ζ A Προαιρετική θέση μηδέν άξονα Α Παραδείγματα Προγράμματος G10 L2 P1 G91 X6.0 {Μετακίνηση συντεταγμένων G στα δεξιά}; G10 L20 P2 G90 X10. Y8. {Ρύθμιση συντεταγμένων εργασίας G111 στο X10.0,Y8.0 }; G10 L10 G90 P5 R2.5 {Ρύθμιση έναρξης για Εργαλείο #5 στο 2.5}; G10 L12 G90 P5 R.375 {Ρύθμιση διαμέτρου για εργαλείο #5 στο.375 }; G10 L20 P50 G90 X10. Y20. {Ρύθμιση συντεταγμένων εργασίας G154 P50 to X10. Y20.} G12 Μικρή Κυκλική Φρέζα CW / G13 Μικρή Κυκλική Φρέζα CCW (Ομάδα 00) Αυτοί οι δύο Κώδικες G χρησιμοποιούνται για να φρεζάρουν κυκλικά σχήματα. Διαφέρουν μόνο στο σε ποια κατεύθυνση περιστροφής χρησιμοποιούνται. Και οι δύο κώδικες χρησιμοποιούν την ένδειξη XY κυκλικό ροκάνισμα (G17) και αντικαθιστά τη χρήση του G42 (επανόρθωση κόπτη) με το G12 και το G41 με το G13. Αυτοί οι δύο Κώδικες G δεν τροποποιούνται. & Δήμου Ζαπάντη Κώδικες G 119

127 *D Ακτίνα εργαλείου ή επιλογή διαμέτρου I Ακτίνα του πρώτου κύκλου (ή τελειώστε εάν δεν έχει K) Η τιμή I πρέπει να είναι μεγαλύτερη από την Ακτίνα Εργαλείου, αλλά μικρότερη από τη τιμή Κ K Ακτίνα τελειωμένου κύκλου (εάν αναφέρεται) L Μέτρηση διαμέτρου για επανάληψη βαθύτερου κοψίματος Q Αύξηση ακτίνας, ή δρασκελίσματος (πρέπει να χρησιμοποιείται με το K) F Τιμή τροφοδότησης σε ίντσες (mm) το λεπτό Z Βάθος κοψίματος ή αύξηση * Για να έχουμε τη προγραμματισμένη διάμετρο του κύκλου, το χειριστήριο χρησιμοποιεί τον επιλεγμένο κώδικα D μεγέθους εργαλείου. Εάν θέλετε να προγραμματίσετε το κέντρο του εργαλείου επιλέξτε D0. ΣΗΜΕΙΩΣΗ: εάν δεν επιθυμείτε επανόρθωση κόπτη, πρέπει να αναφερθεί ένα D00 Εάν δεν αναφερθεί το D στο μπλοκ G12/G13, θα χρησιμοποιηθεί η τελευταία δοσμένη τιμή D, ακόμα κι αν ακυρώθηκε πριν με το G40. Το εργαλείο πρέπει να τοποθετηθεί στο κέντρο του κύκλου χρησιμοποιώντας το Χ και το Υ. Για να μετακινήσετε όλα τα υλικά μέσα στο κύκλο, χρησιμοποιήστε τις τιμές Ι και Q λιγότερο από τη διάμετρο του εργαλείου και μιας τιμής Κ ίση με την ακτίνα του κύκλου. Για να κόψετε μια ακτίνα κύκλου μόνο, χρησιμοποιήστε μια τιμή Ι τοποθετείστε στην ακτίνα και όχι στην τιμή Κ ή Q. % O00098 (ΠΑΡΑΔΕΙΓΜΑ G12 ΚΙ G13) (ΕΝΑΡΞΗ D01 ΤΟΠΟΘΕΤΗΣΗ ΠΕΡΙΠΟΥ ΣΤΟ ΜΕΓΕΘΟΣ ΕΡΓΑΛΕΙΟΥ) (ΤΟ ΕΡΓΑΛΕΙΟ ΠΡΕΠΕΙ ΝΑ ΕΙΝΑΙ ΠΕΡΙΣΟΤΕΡΟ ΑΠΟ ΤΟ Q. ΣΕ ΔΙΑΜ.) T1M06 G54G00G90X0Y0 (Μετακινήστε στο κέντρο του G54) G43Z0.1H01 S2000M03 G12I1.5F10.Z-1.2D01 (Τελειώστε το θυλάκιο δεξιόστροφα) G00Z0.1 G55X0Y0 (Μετακινήστε στο κέντρο G55) G12I0.3K1.5Q0.3F10.Z-1.2D01 (γυρίστε κι τελειώστε δεξιόστροφα) G00Z0.1 G56X0Y0 (Μετακινήστε στο κέντρο του G56) G13I1.5F10.Z-1.2D01 (Τελειώστε το θυλάκιο δεξιόστροφα) G00Z0.1 G57X0Y0 (Μετακινήστε στο κέντρο του G57) G13I0.3K1.5Q0.3F10.Z-1.2D01 (γυρίστε κι τελειώστε δεξιόστροφα) G00Z0.1 G28 M30 % Αυτοί οι κώδικες G αναλαμβάνουν τη χρήση της επανόρθωσης κόπτη, οπότε δεν απαιτείτε ένας G41 ή G42 στη γραμμή προγράμματος. Επιπλέον απαιτείται ένα νούμερο έναρξης, για κόψιμο ακτίνας ή διαμέτρου, για να ρυθμιστεί η διάμετρος του κύκλου. 120 Κώδικες G & Δήμου Ζαπάντη

128 Tα ακόλουθα παραδείγματα προγραμματισμού παρουσιάζουν τις μορφές G12 και G13, καθώς επίσης και τους διαφορετικούς τρόπους που αυτά τα προγράμματα μπορούν να γραφτούν. Ενιαίο πέρασμα: χρησιμοποιήστε μόνο Ι Εφαρμογές: αντίθετο τρύπημα ενός περάσματος ; τελειώστε το τρύπημα μικρότερων τρυπών, κόψιμο ID κυκλικών αυλακιών Πολλαπλό Πέρασμα: Χρησιμοποιήστε I, K, και Q. Εφαρμογές: πολλαπλάσιο αντίθετο τρύπημα περασμάτων ; τελειώστε το τρύπημα μεγαλύτερων τρυπών με την επικάλυψη κοπτών Πολλαπλό πέρασμα βάθους Ζ: χρησιμοποιώντας μόνο I, ή I, K, και Q (G91 και L μπορούν επίσης να χρησιμοποιηθούν). Εφαρμογές: deep rough και τελειώνει την εγκοπή. Οι προηγούμενοι αριθμοί παρουσιάζουν την πορεία εργαλείων κατά τη διάρκεια milling των κωδικών G. Παράδειγμα G13 πολλαπλό πέρασμα χρησιμοποιώντας I, K, Q, L, και G91: Αυτό το πρόγραμμα χρησιμοποιεί G91 και μια αρίθμηση τεσσάρων L, έτσι αυτός ο κύκλος θα εκτελέσει συνολικά 4 χρόνους. Η αύξηση βάθους Ζ είναι Αυτό πολλαπλασιάζεται με την αρίθμηση L,που κάνει το συνολικό βάθος αυτής της τρύπας Η G91 και η αρίθμηση L μπορεί επίσης να χρησιμοποιηθεί μόνο σε μια γραμμή G13 I Σημείωση: Εάν η γεωμετρική στήλη της επίδειξης του ελέγχου αντιστάθμισης παρεμβάλει μια αξία, τα G13 και G13 θα διαβάσουν τα στοιχεία, είτε ένα D0 είναι παρόν είτε όχι. Για να ακυρώσει το ένθετο των αναπληρώσεων κοπτών D00 στη γραμμή προγράμματος, αυτό θα παρακάμψει την αξία στη στήλη γεωμετρίας αντιστάθμισης. Παράδειγμα προγράμματος Περιγραφή % O4000 (0.500 που εισάγονται στην στήλη αντιστάθμισης ακτίνας /διαμέτρου ) T1 M06 (το εργαλείο #1 end mill διαμέτρου 0.500" ) G00 G90 G54 X0 Y0 S4000 M03 G43 H01 Z.1 M08 G01 Z0 F10. G13 G91 Z-.5 I.400 K2.0 Q.400 L4 D01 F20. G00 G90 Z1.0 M09 G28 G91 Y0 Z0 M30 % G17 XY / G18 XZ / G19 YZ Επιλογή Επιπέδου (ομάδα 02) Η όψη του κομματιού εργασίας που θα κάνει μια κυκλική λειτουργία milling (G02, G03, G12, G13) σε αυτό πρέπει να έχει επιλέξει δύο από τους τρείς κύριους άξονες (X, Y and Z). Ένας από τους τρείς κώδικες G χρησιμοποιείται για να επιλέξει το επίπεδο G17 για XY, G18 για XZ, και G19 για YZ. Κάθε ένας είναι βοηθητικός και θα ισχύσει για όλες τις επόμενες κυκλικές κινήσεις. η προεπιλεγμένη επιλογή επιπέδων είναι G17, που σημαίνει ότι μια κυκλική κίνηση στο XY μπορεί να προγραμματιστεί χωρίς επιλογή G17. - Η επιλογή επιπέδου ισχύει επίσης για G12 και G13, κυκλική pocket milling, η οποία πρέπει πάντα να είναι στο XY. Εάν η αποζημίωση ακτίνας κοπτών επιλέγεται (G41 ή G42), μπορείτε μόνο να χρησιμοποιήσετε το ΧΥ (G17)για κυκλική κίνηση. Καθορισμένη G17 Κυκλική κίνηση με τον χειριστή να κοιτάζει από πάνω στον πίνακα ΧΥ. Αυτό καθορίζει την κίνηση του εργαλείου σχετικά με τον πίνακα. Καθορισμένη G18 Κυκλική κίνηση ορίζεται ως η κίνηση για το χειριστή που κοιτάζει από το οπίσθιο τμήμα της μηχανής προς τον κεντρικό πίνακα επιλογών ελέγχου. Καθορισμένη G19 - Η κυκλική κίνηση ορίζεται ως ή κίνηση για το χειριστή που φαίνεται πέρα από τον πίνακα από την πλευρά της μηχανής όπου ο πίνακας ελέγχου τοποθετείται. & Δήμου Ζαπάντη Κώδικες G 121

129 G20 Επιλογή Συστήματος Ιντσών / G21 Επιλογή Μετρικού Συστήματος (Ομάδα 06) Οι κώδικες G G20 (ίντσες) και G21 (χιλιοστά) χρησιμοποιούνται για να εξασφαλίσουν ότι επιλογή συστήματος ιντσών/μετρικού συστήματος έχει ρυθμιστεί σωστά για το πρόγραμμα. Η επιλογή πρέπει να γίνει με τη χρήση της Ρύθμισης 9. G28 Επιστροφή στο μηχάνημα Μηδέν Μέσω του Προαιρετικού Σημείου Αναφοράς G29 (Ομάδα00) Ο κώδικας G28 συνηθίζει να επιστρέφει όλους τους άξονες στο μηχάνημα μηδέν, εκτός κι αν κάποιος άξονας (οι άξονες)έχει ορισθεί, όπου σε αυτή τη περίπτωση μόνο αυτός ο άξονας (ή άξονες) επιστρέφει στο μηχάνημα 0. Ο G28 ακυρώνει τις ενάρξεις του μήκους εργαλείου για τις επόμενες γραμμές κωδικών. Παράδειγμα 1 Εργασία Έναρξης G54: Z = 2.0 Εργαλείο 2 Μήκος: 12.0 Τμήμα Προγράμματος: G90 G54; G43 H02; G28 Z0.; G00 Z1. Το μπλοκ G28 θα μετακινηθεί στο μηχάνημα συντεταγμένης Z = 14.0 πριν μετακινηθεί στο Z = 0. Το ακόλουθο μπλοκ (G00 Z1.) θα μετακινηθεί στο μηχάνημα συντεταγμένης Z = 1. Παράδειγμα 2 (ίδια εργασία και έναρξη εργαλείου όπως στο παράδειγμα 1) Τμήμα Προγράμματος: G54; G43 H02; G00 G91G28 Z0 Το μπλοκ G28 θα μετακινηθεί διαφορετικά στο μηχάνημα συντεταγμένης Z = 0 μέχρι να πραγματοποιηθεί η αυξητική θέση. 122 Κώδικες G & Δήμου Ζαπάντη

130 G29 Επιστροφή από το σημείο αναφοράς (Group 00) Ο κωδικός G29 χρησιμοποιείται για να κινηθούν οι άξονες προς μια συγκεκριμένη θέση.οι άξονες που επιλέχθηκαν σ αυτό το φραγμό κινούνται προς το σημείο αναφοράς G29 που σώζεται στο G28, και κατόπιν μεταφέρονται προς τη θέση που διευκρινίζεται στην εντολή G29 G31 Τροφοδοσία μέχρι να ξεπεραστεί η προγραμματισμένη θέση (Ομάδα 00) (Αυτός ο κώδικας G είναι προαιρετικός και απαιτεί έναν έλεγχο) F X Y Z A B Ποσοστό τροφοδοσίας σε ίντσες (χιλ.) ανά λεπτό Προαιρετική εντολή κινήσεων στον άξονα Χ Προαιρετική εντολή κινήσεων στον άξονα Υ Προαιρετική εντολή κινήσεων στον άξονα Ζ Προαιρετική εντολή κινήσεων στον άξονα Α Προαιρετική εντολή κινήσεων στον άξονα Β Αυτός ο κώδικας G κινεί τους άξονες προς την προγραμματισμένη θέση. Ισχύει μόνο για το φραγμό στον οποίο η G31 διευκρινίζεται. Η διευκρινισμένη κίνηση αρχίζει και συνεχίζεται έως ότου επιτευχθεί η θέση ή ο έλεγχος λάβει ένα σήμα (σήμα skipl). Ο έλεγχος θα ηχήσει όταν επιτυγχάνεται το τέλος του ταξιδιού. Μην χρησιμοποιείτε την αναπλήρωση κοπτών με G31. Χρησιμοποιήστε τους ορισμένους κώδικες M (παραδείγματος χάριν M52 και M 62), ώστε να ξεκινά και να σταματά ο έλεγχος. Για παράδειγμα : M53 G04 P100 M63 Δείτε επίσης M75, M78 και M79. G35 Αυτόματο εργαλείο Μέτρησης Διαμέτρου (Ομάδα 00) (Αυτός ο κώδικας G είναι προαιρετικός και απαιτεί έλεγχο) F D X Y Ποσοστό τροφοδοσίας σε ίντσες (χιλ.)ανά λεπτό Α ρ ι θ μ ό ς α ν τ ι σ τ ά θ μ ι σ η ς ε ρ γ α λ ε ί ο υ δ ι α μ έ τ ρ ο υ Προαιρετική εντολή άξονα Χ Προαιρετική εντολή άξονα Υ Η λειτουργία μέτρησης του αυτόματου αντισταθμιστή διαμέτρου εργαλείων (G35) χρησιμοποιείται για να θέσει τη διάμετρο εργαλείων ( ή την ακτίνα ) χρησιμοποιώντας δύο περάσματα του ελέγχου ένας σε κάθε πλευρά του εργαλείου. Το πρώτο σημείο τίθεται με έναν φραγμό G31 χρησιμοποιώντας M75, και το δεύτερο σημείο τίθεται με το φραγμό G35. Η απόσταση μεταξύ αυτών των δύο σημείων τίθεται στον επιλεγμένο αντισταθμιστή Dnnn(διάφορος του μηδενός ). Η ρύθμιση 63 (Πλάτος ελέγχων ε ρ γ αλε ί ων ) χρησιμοποιείται για να μειώσει τη μέτρηση του εργαλείου με το πλάτος ελέγχου του εργαλείου. Αυτός ο κώδικας G κινεί τους άξονες προς την προγραμματισμένη θέση. Η διευκρινισμένη κίνηση αρχίζει και συνεχίζεται έως ότου επιτευχθεί η θέση ή ο έλεγχος στείλει ένα σήμα. Σημειώσεις : Δείτε επίσης G31. Χρησιμοποιήστε τον ορισμένο κώδικα M (M52) για να εκκινήσετε τον έλεγχο. Χρησιμοποιήστε τον ορισμένο κώδικα (M62) για να σταματήσετε τον έλεγχο. Δείτε επίσης M75, M78, and M79. Μη χρησιμοποιείτε την αναπλήρωση κοπτών με G35. Ανοίξτε τον άξονα αντίστροφα (M04),για έναν δεξί κόπτη. & Δήμου Ζαπάντη Κώδικες G 123

131 O1234 (G35) M52 T1 M06 G00 G90 G54 X0 Y1. G43 H01 Z0 G01 Z-1. F10. M04 S200 G31 Y0.49 F5. M75 G01 Y1. F20. Z0 Y-1. Z-1. G35 Y-0.49 D1 F5. G01 Y-1. F20. M62 G00 G53 Z0 M05 M30 G36 Αυτόματη Μέτρηση Αντισταθμίσματος Εργασίας (Ομάδα 00) (Αυτός ο κώδικας G είναι προαιρετικός και απαιτεί έλεγχο) F I J K X Y Z Ποσοστό τροφοδοσίας σε ίντσες (χιλ.)ανά λεπτό Προαιρετική απόσταση αντιστάθμισης κατά μήκος του άξονα X Προαιρετική απόσταση αντιστάθμισης κατά μήκος του άξονα Y Προαιρετική απόσταση αντιστάθμισης κατά μήκος του άξονα Z Προαιρετική εντολή κίνησης του άξονα Χ Προαιρετική εντολή κίνησης του άξονα Υ Προαιρετική εντολή κίνησης του άξονα Ζ Η Αυτόματη Μέτρηση Αντιστάθμισης εργασίας (G36) χρησιμοποιείται για να διατάζει έναν έλεγχο με σκοπό να θέσει τους αντισταθμιστές προσαρτημάτων εργασίας. Μια G36 θα τροφοδοτήσει τους άξονες της μηχανής σε μια προσπάθεια να εξεταστεί το κομμάτι εργασίας με έναν τοποθετημένο άξονα ελέγχου. Ο άξονας (άξονες ) θα κινηθεί έως ότου παραληφθεί ένα σήμα από τον έλεγχο,ή επιτευχθεί το όριο ταξιδιού. Οι αντισταθμιστές εργαλείων (G41, G42, G43, or G44) δεν πρέπει να είναι ενεργοί. αυτή η λειτουργία προσχηματίζεται. Το ενεργό ισότιμο σύστημα εργασίας αυτής της περιόδου τίθεται για κάθε άξονα που προγραμματίζεται. Το σημείο όπου το σήμα (skip) παραλαμβάνεται, γίνεται η θέση μηδέν. Εάν ένα I, J,ή K διευκρινίζονται, το κατάλληλο αντιστάθμισμα του άξονα εργασίας μετατοπίζεται από το ποσό στην εντολή I, J ή K. Αυτό επιτρέπει στο αντιστάθμισμα εργασίας να μετατοπιστεί πέρα από το σημείο όπου ο έλεγχος πραγματικά έρχεται σε επαφή με τη πλευρά. Σημειώσεις : Tα σημεία που εξετάζονται αντισταθμίζονται από τις τιμές στις τοποθετήσεις 59 μέχρι 62. Χρησιμοποιήστε επαυξητικές κινήσεις κατά τη χρησιμοποίηση μιας G36. Χρησιμοποιήστε τους ορισμένους κώδικες Μ (για παράδειγμα M53 και M63) με σκοπό να ξεκινά και να σταματά ο έλεγχος αξόνων. παράδειγμα: M53 G04 P100 M Κώδικες G & Δήμου Ζαπάντη

132 Παράδειγμα προγράμματος O1234 (G36) M53 G04 P100 M63 G00 G90 G54 X1. Y0 Z-18. G91 G01 Z-1. F20. G36 X-1. F10. G90 G01 X1. M53 G04 P100 M63 G00 G90 G53 Z0 M30 G37Αυτόματη Μέτρηση Αντισταθμίσματος Εργαλείου (Ομάδα 00) (Αυτός ο κώδικας G είναι προαιρετικός και απαιτεί έλεγχο) F Ποσοστό τροφοδοσίας σε ίντσες (χιλ.) ανά λεπτό H Αριθμός Αντισταθμίσματος Εργαλείου Z Απαραίτητο αντιστάθμισμα στον άξονα Ζ Η Αυτόματη Μέτρηση του μήκους αντισταθμίσματος εργαλείου (G37) χρησιμοποιείται με σκοπό να διατάζει έναν έλεγχο ώστε να θέσει τα αντισταθμίσματα του μήκους εργαλείων. Μια G37 θα τροφοδοτήσει τον άξονα Z σε μια προσπάθεια να εξεταστεί ένα εργαλείο με έναν τοποθετημένο πίνακα ελέγχου. Ο άξονας Z θα κινηθεί έως ότου παραληφθεί ένα σήμα από τον έλεγχο,ή επιτευχθεί το όριο ταξιδιού. Ένας κώδικας Η,διάφορος του μηδενός, και είτε ο G43 είτε ο G44 πρέπει να είναι ενεργοί.όταν το σήμα από τον έλεγχο παραλαμβάνεται(σήμα skip) η θέση Z χρησιμοποιείται για να θέσει το διευκρινισμένο αντιστάθμισμα εργαλείων (Hnnn). Το προκύπτον αντιστάθμισμα εργαλείων είναι το αντιστάθμισμα μεταξύ της εργασίας στο σημείο μηδέν και του σημείου όπου ο έλεγχος αγγίζεται. Το ισότιμο σύστημα (G54-G59, G110-G129) και τα αντισταθμίσματα του μήκους εργαλείων (H01-H200) μπορούν να επιλεχτούν σε αυτόν τον φραγμό ή στον προηγούμενο. Σημειώσεις : Χρησιμοποιήστε τον ορισμένο κώδικα M (M52) για να ανοίξετε τον έλεγχο του πίνακα. Χρησιμοποιήστε τον ορισμένο κώδικα M (M62)για να κλείσετε τον έλεγχο του πίνακα. Η αναπλήρωση κοπτών μπορεί να είναι ανενεργός κατά τη διάρκεια μιας λειτουργίας skip. Δείτε επίσης M78 και M79. Διευκρινίστε το Z0 για κανένα αντιστάθμισμα. O1234 (G37) T1 M06 M52 G00 G90 G110 X0 Y0 G00 G43 H1 Z5. G37 H1 Z0. F30. G00 G53 Z0 M62 M30 & Δήμου Ζαπάντη Κώδικες G 125

133 G40 Ακύρωση Αντιστάθμισης Κοπτικού (Ομάδα 07) Το G40 ακυρώνει το G41 ή το G42 αντιστάθμιση κοπτικού. G41 2D Αντιστάθμιση κοπτικού Αριστερά / G42 2D Αντιστάθμιση κοπτικού Δεξιά (Ομάδα 07) Το G41 θα επιλέξει την αντιστάθμιση κοπτικού αριστερά, δηλαδή το εργαλείο κινείται αριστερά της προγραμματισμένης διαδρομής για να αντισταθμίσει το μέγεθος του εργαλείου. Μια διεύθυνση D πρέπει να προγραμματιστεί για να επιλεχθεί η σωστή νέα οριζόμενη σχετική θέση ακτίνας ή διαμέτρου εργαλείου. Αν η τιμή της είναι αρνητική η αντιστάθμιση κοπτικού θα λειτουργήσει σαν να ορίστηκε ως G42 (Αντιστ. Κοπτ. Δεξιά). Η δεξιά ή αριστερή πλευρά της προγραμματισμένης διαδρομής καθορίζεται κοιτώντας το εργαλείο καθώς απομακρύνεται από εσάς. Αν το εργαλείο χρειάζεται να είναι αριστερά της προγραμματισμένης διαδρομής καθώς απομακρύνεται από εσάς χρησιμοποιήστε G41. Αν χρειάζεται να είναι δεξιά της προγραμματισμένης διαδρομής καθώς απομακρύνεται από εσάς χρησιμοποιήστε G42. Δείτε το κεφάλαιο Αντιστάθμιση κοπτικού για περισσότερες λεπτομέρειες. G43 Αποκατάσταση Μήκους Εργαλείου + (Πρόσθεση) / G44 Αποκατάσταση Μήκους Εργαλείου - (Αφαίρεση) (Ομάδα 08) Ο κώδικας G43 επιλέγει την αποκατάσταση μήκους εργαλείου στην θετική κατεύθυνση; το μήκος εργαλείου στη σελίδα έναρξης προστίθεται the tool length in the offsets page is added to the commanded axis position. A G44 code selects tool length compensation in the negative direction; the tool length in the offsets page is subtracted from the commanded axis position. A non-zero H address must be entered to select the correct entry from the offsets page. G47 Κειμενογραφία (Ομάδα 00) Κατά τη διάρκεια ενός G47 δώστε εντολή στο χειριστήριο να στραφεί στο G91 (αυξητική κατάσταση) όσο γράφει και μετά όταν τελειώσει στρέψτε το πίσω στο G90 (Πλήρης κατάσταση), Για να έχετε τον έλεγχο μείνετε στην αυξητική κατάσταση, η Ρύθμιση 29 πρέπει να κλείσει (G91 Non-Modal). E Τιμή Τροφοδοσίας Βύθισης (μονάδες/λεπτά) F Τιμή Τροφοδοσίας εγχάραξης (μονάδες/λεπτά) I Γωνία Περιστροφής (-360. to +360.); παράβαση είναι 0 ίντσες J Συνολικό ύψος του κειμένου (ελάχιστο = ίντσες); παράβαση είναι 1.0 ίντσες P 0 για κυριολεκτικά λεπτή εγχάραξη 1 για εγχάραξη ακόλουθου αύξων αριθμού για χαρακτήρεςascii R Επιστροφή επιπέδου X X έναρξη εγχάραξης Y Y έναρξη εγχάραξης Z Βάθος κοψίματος Ενγχάραξη Ακόλουθου Αύξοντος Αριθμού Αυτή η μέθοδος χρησιμοποιείται για να χαράζει νούμερα σε αύξοντα μέρη, με αριθμό που αυξάνεται ένας κάθε φορά. Το σύμβολο # χρησιμοποιείται για να επιλέξει τον αριθμό των ψηφίων στον αύξοντα αριθμό. Για παράδειγμα: G47 P1 (#### ) Θα περιορίσει τον αύξων αριθμό σε τέσσερα ψηφία (P1 (##)Θα περιορίσει τον αύξων αριθμό σε δύο ψηφία κλπ.). Ο αρχικός αύξων αριθμός μπορεί και να προγραμματιστεί και να τεθεί χειροκίνητα. Για παράδειγμα, εάν προγραμματιστεί: G47 P1 (1234) Θα θέσει τον αύξων αριθμό σε TΟ αρχικός αύξων αριθμός μπορεί επίσης να τεθεί χειροκίνητα σε μεταβλητές μάκρο. Οι επιλογές των Μάκρο δεν είναι υποχρεωμένες να το κάνουν αυτό. Η μεταβλητή Μάκρο #599 συνήθως κρατά τον αρχικό αύξων αριθμό για να χαραχτεί. Για παράδειγμα, όταν η μεταβλητή μάκρο #599 ρυθμιστεί στο 1234, G47 P1 (####) θα παράγει: Κώδικες G & Δήμου Ζαπάντη

134 Βλέπε το κεφάλαιο των Μάκρος γι περισσότερες πληροφορίες. Κυριολεκτικά Λεπτή Εγχάραξη Αυτή η μέθοδος χρησιμοποιείται για να χαράξει το ποθητό κείμενο σε ένα μέρος. Το κείμενο θα πρέπει να είναι σε μια φόρμα παρατήρησης στην ίδια γραμμή όπως η δήλωση P0 Για παράδειγμα: G47 P0 (ΧΑΡΑΞΕ ΤΟ) Θα παράγει: ΧΑΡΑΞΕ ΤΟ Παράδειγμα Αυτό το παράδειγμα θα δημιουργήσει το παρακάτω γράφημα. G47 P0 X2.0 Y2.0 I45. J.5 R.05 Z-.005 F15.0 E10.0 (ΚΕΙΜΕΝΟ ΓΙΑ ΧΑΡΑΞΗ) Σε αυτό το παράδειγμα: G47 P0 επιλέξτε κυριολεκτικά λεπτή χάραξη X2.0 Y2.0 επιλέξτε 2.0, 2.0 ώς σημείο έναρξης του κειμένου. I45. Τοποθετείστε το κείμενο σε θετική γωνία 45 J.5 Ριθμήστε το υψος του κειμένου σε 0.5 ίντσες R.05 Βάλτε το κόφτη να ανακαλέσει 0.05ίντσες (mm) κάτω απο το κομένο μετά το χάραγμα Z-.005 επιλέξτε ίντσες (mm) βαθύ κόψιμο F15.0 επιλέξτε τιμή τροφοδοσίας 15 μονάδες/λεπτό E10.0 Βάλτε τον κόφτη σε τιμή βύθισης 10 μονάδες/λεπτό P εκτιμά το χάραγμα των ειδικών χαρακτήρων: 32 λευκό 41 ) 59 ; 93 ] 33! 42 * 60 < 94 ^ = 95 _ 35 # 44, 62 > $ 45-63? a-z 37 % { 38 & 47 / A-Z [ 125 } 40 ( 58 : 92 \ 126 ~ & Δήμου Ζαπάντη Κώδικες G 127

135 Παράδειγμα Για να χαράξει δυο γραμμές κώδικα, $2.00 είναι απαραίτητα.ο πρώτος θα χρησιμοποιεί Ρ36 για να χαράξει το σημάδι δολαρίων ($), και ο δεύτερος θα χρησιμοποιήσει την P0 (2.00). Σημειώστε ότι οι άξονες θα πρέπει να μετατοπιστούν μεταξύ της πρώτης και δεύτερης γραμμής κώδικα, προκειμένου να δημιουργηθεί ένα διάστημα μεταξύ του σημαδιού δολαρίων και του 2. G49 G43/G44/G143 Ακύρωση (Ομάδα 08) Αυτός ο κώδικας G ακυρώνει την αναπλήρωση μήκους εργαλείων. Σημείωση προγραμματισμού: An H0, G28, M30, και μια αναστοιχειοθέτηση θα ακυρώσουν επίσης την αποζημίωση του μήκους εργαλείων. G50 Κλιμάκωση ακύρωσης (Ομάδα 11) G50 ακυρώνει το προαιρετικό χαρακτηριστικό γνώρισμα της κλιμάκωσης. Οποιοσδήποτε άξονας που κλιμακώνεται από μια προηγούμενη εντολή G51, δεν είναι στην πραγματικότητα. G51 Κλιμάκωση (Ομάδα 11) (Αυτός ο κώδικας G είναι προαιρετικός και απαιτεί έλεγχο) X προαιρετικό κέντρο κλιμάκωσης για τον άξονα Χ Y προαιρετικό κέντρο κλιμάκωσης για τον άξονα Υ Z προαιρετικό κέντρο κλιμάκωσης για τον άξονα Ζ P προαιρετικός παράγοντας κλιμάκωσης για όλους τους άξονες. δεκαδικός τριών θέσεων από έως G51 [X...] [Y...] [Z...] [P...] Ένα κέντρο κλιμάκωσης χρησιμοποιείται πάντα από τον έλεγχο στον καθορισμό της θέσης κλιμάκωσης. Εάν οποιοδήποτε κέντρο κλιμάκωσης δεν διευκρινίζεται στο φραγμό εντολής G51,κατόπιν η τελευταία διαταγμένη θέση χρησιμοποιείται ως κέντρο κλιμάκωσης. Όταν η κλιμάκωση (G51)διατάζεται, όλες οι αξίες X, Y, Z, I, J, K, ή R, που απευθύνονται στην κίνηση της μηχανής, πολλαπλασιάζονται με έναν παράγοντα κλιμάκωσης και αντισταθμίζονται σχετικά με ένα κέντρο κλιμάκωση. Το G51 επηρεάζει όλες τις κατάλληλες τιμές προσδιορισμού θέσης στους φραγμούς μετά από την εντολή G51.Οι άξονες X, Yκαι Z μπορούν να τοποθετηθούν σε κλίμακα χρησιμοποιώντας μια διεύθυνση P.Εάν μια διεύθυνση P δεν εισάγεται, τότε χρησιμοποιείται ο παράγοντας κλιμάκωσης, ρύθμιση 71. Τα επόμενα προγράμματα δείχνουν πώς εκτελείται η κλιμάκωση όταν χρησιμοποιούνται διαφορετικά κέντρα κλιμάκωσης. Το πρώτο παράδειγμα επεξηγεί πώς ο έλεγχος χρησιμοποιεί την ισότιμη θέση τρέχουσας εργασίας ως κέντρο κλιμάκωσης. Εδώ είναι X0 Y0 Z Κώδικες G & Δήμου Ζαπάντη

136 Το επόμενο παράδειγμα δείχνει το κέντρο του παραθύρου σαν κέντρο κλίμακας. Το τελευταίο παράδειγμα διευκρινίζει πως η κλίμακα μπορεί να τοποθετηθεί στην άκρη της γραμμής του εργαλείου όπως αν το κομμάτι ρυθμιστεί ενάντια στις τοποθετημένες καρφίτσες. Σημειώσεις Προγράμματος: Οι τιμές των ρυθμίσεων εργαλείων και επανόρθωσης κόφτη δεν επηρεάζονται από την κλίμακα. Η κλίμακα δεν επηρεάζει τις κινήσεις του άξονα canned cycle Z- όπως το καθάρισμα των επιπέδων και των αυξητικών τιμών. Τα τελικά αποτελέσματα της κλίμακας γυρίζουν στην χαμηλότερη κλασματική τιμή από τις μεταβλητές που κλιμακώθηκαν. & Δήμου Ζαπάντη Κώδικες G 129

137 G52 Καθορισμένο ισότιμο σύστημα εργασίας YASNAC (Ομάδα 00 ή 12) Η εντολή G52 λειτουργεί διαφορετικά ανάλογα με την αξία της ρύθμισης 33. Η ρύθμιση αυτή επιλέγει το ύφος συντεταγμένων Fanuc, Haas, ή Yasnac. Εάν η Yasnac επιλέγεται,η G52 είναι μια ομάδα 12 κώδικα G. G52 απασχολείται στο ίδιο πράγμα όπως και οι G54, G55, etc. Όλες οι τιμές G52 δεν θα τεθούν στο μηδέν (0) όταν γίνει η τροφοδότηση,η αναστοιχειοθέτηση πιέζεται στο τέλος του προγράμματος,ή από M30. Κατά τη χρησιμοποίηση μιας G92 (θέστε στην εργασία την ισότιμη αξία μετατόπισης συστημάτων), με το σχήμα Yasnac, τις τιμές X, Y, Z, A, και B, αφαιρούνται από τη θέση τρέχουσας εργασίας,και εισάγονται αυτόματα στο αντιστάθμισμα εργασίας G52. Εάν επιλέγεται η Fanuc, η G52 είναι μια ομάδα 00 του κώδικα G. Αυτή είναι μια ισότιμη μετατόπιση της σφαιρικής εργασίας. Οι τιμές που εισάγονται στη γραμμή G52 της σελίδας αντισταθμίσματος εργασίας προστίθενται σε όλα τα αντισταθμίσματα εργασίας. Όλες οι τιμές G52 στη σελίδα αντισταθμίσματος της εργασίας θα τεθούν μηδέν (0)όταν γίνει η τροφοδότηση, η αναστοιχειοθέτηση θα πιεστεί, μεταβάλλοντας τον τρόπο, στο τέλος του προγράμματος, από την M30, G92 ή G52 X0 Y0 Z0 A0 B0. Κατά τη χρησιμοποίηση μιας G92 (θέστε στην εργασία την ισότιμη αξία μετατόπισης συστημάτων ),με το σχήμα Fanuc,η τρέχουσα θέση στο ισότιμο σύστημα τρέχουσας εργασίας μετατοπίζεται από τις τιμές G92 (X, Y, Z, A, και B). Οι τιμές του αντισταθμίσματος εργασίας G92 είναι η διαφορά μεταξύ του αντισταθμίσματος της τρέχουσας εργασίας και του μετατοπισμένου ποσού που διατάζεται από την G92. Εάν επιλέγεται η Haas,η G52 είναι μια ομάδα 00 του κώδικα G.Αυτή είναι μια ισότιμη μετατόπιση της σφαιρικής εργασίας. Οι αξίες που εισάγονται στη γραμμή G52 στη σελίδα αντισταθμίσματος της εργασίας προστίθενται σε όλα τα αντισταθμίσματα εργασίας. Όλες οι τιμές G52 θα τεθούν μηδέν (0) από τη G92. Κατά την χρησιμοποίηση μιας G92 (θέστε στην εργασία την ισότιμη αξία μετατόπισης συστημάτων), με το σχήμα Haas, η τρέχουσα θέση στο ισότιμο σύστημα τρέχουσας εργασίας μετατοπίζεται από τις τιμές G92 (X, Y, Z, A, and B). Οι τιμές του αντισταθμίσματος εργασίας G92 είναι η διαφορά μεταξύ του αντισταθμίσματος της τρέχουσας εργασίας και του μετατοπισμένου ποσού που διατάζεται από την G92 (θέστε στην εργασία την ισότιμη αξία μετατόπισης συστημάτων). G53 Ισότιμη μη-τροπική Επιλογή Μηχανών (Ομάδα 00) Αυτός ο κώδικας ακυρώνει προσωρινά τα ισότιμα αντισταθμίσματα εργασίας και χρησιμοποιεί το ισότιμο σύστημα μηχανών. Σ αυτό I το ισότιμο σύστημα, το σημείο 0 για κάθε άξονα είναι η θέση όπου η μηχανή πηγαίνει όταν εκτελείται μία περιστροφή. Η G53 θα επανέλθει σ αυτό το σύστημα για το φραγμό που διατάζεται. G54-59 Επιλογή ισότιμου συστήματος εργασίας #1 - #6 (Group 12) Αυτοί οι κώδικες επιλέγουν ένα από τα ισότιμα συστήματα έξι χρηστών. Όλες οι μελλοντικές αναφορές στις θέσεις αξόνων θα ερμηνευθούν χρησιμοποιώντας το νέο ισότιμο σύστημα (G54 G59). G60 Προσδιορισμός θέσης προς μια Κατεύθυνση (Ομάδα 00) Αυτός ο κώδικας G χρησιμοποιείται για να παρέχει τον προσδιορισμό θέσης μόνο από τη θετική κατεύθυνση. Δεν συστήνεται για χρήση με αυτόν τον έλεγχο. Παρέχεται μόνο για τη συμβατότητα με τα παλαιότερα συστήματα. Είναι μητροπικός,έτσι δεν έχει επιπτώσεις στους φραγμούς που τον ακολουθούν. Δείτε επίσης τη Ρύθμιση 35. G61 Ακριβής τρόπος στάσης (Ομάδα 15) Ο κώδικας G61 χρησιμοποιείται για να διευκρινίσει μια ακριβή στάση. Είναι τροπικός,επομένως έχει επιπτώσεις στους φραγμούς που τον ακολουθούν. Οι άξονες μηχανών θα έρθουν σε μια ακριβή στάση στο τέλος κάθε διαταγμένης κίνησης. G64 G61 Ακύρωση (Ομάδα 15) Ο κώδικας G64 χρησιμοποιείται για να ακυρώσει την ακριβή στάση (G61). G68 Περιστροφή (Ομάδα 16) (Αυτός ο κώδικας G είναι προαιρετικός και απαιτεί Περιστροφή και Κλιμάκωση.) G17, G18, G19 προαιρετικό επίπεδο περιστροφής, Η προεπιλογή είναι τρέχουσα A προαιρετικό κέντρο περιστροφής για τον πρώτο άξονα του επιλεγμένου επιπέδου B προαιρετικό κέντρο περιστροφής για τον δεύτερο άξονα του επιλεγμένου επιπέδου R προαιρετική γωνία περιστροφής που διευκρινίζεται βαθμούς Δεκαδικός τριών θέσεων-από μέχρι Μια G17, 18 ή 19 πρέπει να χρησιμοποιηθούν πριν από την εντολή G68 για να καθιερωθεί το επίπεδο του άξονα που περιστρέφεται. Για παράδειγμα: G17 G68 Annn Bnnn Rnnn; Το Α και το Β αντιστοιχούν στους άξονες του τρέχοντος επιπέδου. για την G17, ο A είναι ο άξονας Χ και ο Β είναι ο άξονας. 130 Κώδικες G & Δήμου Ζαπάντη

138 Ένα κέντρο περιστροφής χρησιμοποιείται πάντα από τον έλεγχο, για να καθορίσει τις τιμές θέσεων που περνούν σ αυτόν μετά από την περιστροφή. Εάν οποιοδήποτε κέντρο άξονα περιστροφής δεν διευκρινίζεται, τότε η τρέχουσα θέση είναι αυτή που χρησιμοποιείται ως κέντρο περιστροφής. Όταν η περιστροφή (G68)διατάζεται, όλες οι τιμές X, Y, Z, I, J και K περιστρέφονται μέσω μιας καθορισμένης γωνίας R χρησιμοποιώντας ένα κέντρο περιστροφής. Η G68 έχει επιπτώσεις σε όλες τις κατάλληλες τιμές θέσεων στους φραγμούς που ακολουθούν την εντολή G68. Oι τιμές στη γραμμή που περιέχει την G68 δεν περιστρέφονται. Μόνο οι τιμές στο επίπεδο περιστρέφονται, επομένως, εάν η G17 είναι το τρέχον επίπεδο της περιστροφής, μόνο οι τιμές των Χ και Υ επηρεάζονται. Η είσοδος ενός θετικού αριθμού (γωνία) για τη διεύθυνση R, θα περιστρέψει τον μετρητή χαρακτηριστικών γνωρισμάτων δεξιόστροφα. Εάν η γωνία περιστροφής (R) δεν εισάγεται, τότε η γωνία περιστροφής λαμβάνεται από την ρύθμιση 72. Στην G91 (αυξητική), όταν η ρύθμιση 73 είναι σε λειτουργία, η γωνία περιστροφής αλλάζει μέσω της αξίας R.Με άλλα λόγια, κάθε εντολή G68 θα μεταβάλλει τη γωνία περιστροφής μέσω της αξίας που διευκρινίζεται στην R. Η γωνία περιστροφής τίθεται μηδέν στην αρχή του προγράμματος,ή μπορεί να τεθεί σε μια συγκεκριμένη γωνία χρησιμοποιώντας την G68 με τον τρόπο G90. Τα ακόλουθα παραδείγματα επεξηγούν την περιστροφή χρησιμοποιώντας την G68. Το πρώτο παράδειγμα επεξηγεί πώς ο έλεγχος χρησιμοποιεί την ισότιμη θέση τρέχουσας εργασίας ως κέντρο περιστροφής (X0 Y0 Z0). Το επόμενο παράδειγμα διευκρινίζει το κέντρο του παραθύρου ως κέντρο περιστροφής. & Δήμου Ζαπάντη Κώδικες G 131

139 Αυτό το παράδειγμα δείχνει πως η κατάσταση G91 μπορεί να χρησιμοποιηθεί για να περιστρέψει υποδείγματα για ένα κέντρο. Αυτό είναι συχνά χρήσιμο για να γίνονται μέρη τα οποία είναι συμμετρικά με το δοσμένο σημείο. Μην αλλάζετε το επίπεδο περιστροφής όσο επηρεάζετε ο G68 Περιστροφή με Κλίμακα Εάν η κλίμακα και η περιστροφή χρησιμοποιούνται ταυτόχρονα, συνιστάται η κλίμακα να γυρίζεται πριν την περιστροφή και να χρησιμοποιείται αυτό το ξεχωριστό μπλοκ. Χρησιμοποιήστε το ακόλουθο όταν το κάνετε αυτό. G51... (ΚΛΙΜΑΚΑ) ;... G68... (ΠΕΡΙΣΤΡΟΦΗ) ;.. program. G69... (ΠΕΡΙΣΤΡΟΦΗ ΚΛΕΙΣΤΗ) ;... G50... (ΚΛΙΜΑΚΑ ΚΛΕΙΣΤΗ) ; Περιστροφή με Επανόρθωση Κόφτη Η επανόρθωση κόφτη πρέπει να ανοίγει αφού βγει η εντολή περιστροφής Η επανόρθωση πρέπει επίσης να κλείσει πριν κλείσει η περιστροφή. G69 Ακύρωση G68 Περιστροφή (Ομάδα 16) (Αυτός ο κώδικας G είναι προαιρετικός και απαιτεί Περιστροφή και Κλίμακα) Ο G69 ακυρώνει όποια περιστροφή αναφέρθηκε πριν. 132 Κώδικες G & Δήμου Ζαπάντη

140 G70 κύκλος τρυπών μπουλονιών (Ομάδα 00) I Ακτίνα (+CCW / -CW) J Αρχική γωνία (0 έως βαθμούς CCW από οριζόντια ; ή στη θέση τρείς ακριβώς ) L Αριθμός τρυπών που χωρίζονται ομοιόμορφα κατά διαστήματα γύρω από τον κύκλο Αυτός ο μη τροπικός κώδικας G πρέπει να χρησιμοποιηθεί μαζί με έναν από τους κονσερβοποιημένους κύκλους G73, G74, G76, G77, ή G81-G89. Ένας κονσερβοποιημένος κύκλος πρέπει να είναι ενεργός έτσι ώστε σε κάθε θέση,ένα τρυπάνι ή μια λειτουργία βρύσης να εκτελείται. G71 Τόξο τρυπών των Μπουλονιών (Ομάδα 00) I Ακτίνα (+CCW / -CW) J Αρχική γωνία (βαθμοί CCW από οριζόντια ) K Γωνιακό διάστημα των Τρυπών (+ or ) L Αριθμός Τρυπών Αυτός ο μη-τροπικός κώδικας G είναι παρόμοιος με την G70 εκτός από το ότι δεν περιορίζεται σε έναν πλήρη κύκλο. Η G71 ανήκει στην ομάδα 00 και έτσι είναι μη τροπική. Ένας κονσερβοποιημένος κύκλος πρέπει να είναι ενεργός έτσι ώστε σε κάθε θέση,ένα τρυπάνι ή μια λειτουργία βρύσης να εκτελείται. G72 Τρύπες Μπουλονιών κατά μήκος μιας γωνίας (Ομάδα 00) I Απόσταση μεταξύ των τρυπών (+CCW / -CW) J Γωνία της γραμμής (βαθμοί CCW από οριζόντια) L Αριθμός τρυπών Αυτός ο μη-τροπικός κώδικας G τρυπά τον αριθμό τρυπών L σε μια ευθεία γραμμή με τρυπάνι στη διευκρινισμένη γωνία. Λειτουργεί ομοίως η G70. Για να εργαστεί σωστά μια G72, πρέπει να είναι ενεργός ένας κονσερβοποιημένος κύκλος,έτσι ώστε σε κάθε θέση να εκτελείται μια λειτουργία τρυπανιού. & Δήμου Ζαπάντη Κώδικες G 133

141 Κανόνες για Κύκλους Κατεργασίας στο σχήμα Μπουλονιών: 1. Το εργαλείο πρέπει να τοποθετηθεί στο κέντρο του σχεδίου μπουλονιού πριν από την εκτέλεση κονσερβοποιημένου κύκλου. Το κέντρο είναι συνήθως το X0, Y0. 2. Ο κώδικας J είναι η γωνιακή αρχική θέση και είναι πάντα 0 έως 360 μοίρες από τη θέση 3 ακριβώς του ρολογιού, αντίστροφα προς την κίνηση των δεικτών. Περιτυλιγμένοι κύκλοι Κατεργασίας Το ακόλουθο είναι ένα παράδειγμα ενός προγράμματος που χρησιμοποιεί έναν κονσερβοποιημένο κύκλο με τρύπες ο οποίος περιτυλίγεται επαυξητικά. Σημείωση: Η ακολουθία διάτρησης που χρησιμοποιείται εδώ είναι σχεδιασμένη ώστε να κερδίζει χρόνο και να ακολουθεί την πιο κοντινή πορεία από τρύπα σε τρύπα. Παράδειγμα Προγράμματος Περιγραφή % O3400 (Πινάκιο Γεώτρησης) T1 M06 G00 G90 G54 X1.0 Y-1.0 S2500 M03 G43 H01 Z.1 M08 G81 Z-1.5 F15. R.1 G91 X1.0 L9 G90 Y-2.0 (Ή μείνετε στο G91 και επαναλάβετε Y-1.0) G91 X-1.0 L9 G90 Y-3.0 G91 X1.0 L9 G90 Y-4.0 G91 X-1.0 L9 G90 Y-5.0 G91 X1.0 L9 G90 Y-6.0 G91 X-1.0 L9 G90 Y-7.0 G91 X1.0 L9 G90 Y-8.0 G91 X-1.0 L9 G90 Y-9.0 G91 X1.0 L9 G90 Y-10.0 G91 X-1.0 L9 G00 G90 G80 Z1.0 M09 G28 G91 Y0 Z0 M30 % Μετατρέποντας Κύκλους Κατεργασίας Σε αυτό το κεφάλαιο θα καλύψουμε τους κύκλους κατεργασίας όπου συνηθίζονται ώστε να γίνει ο προγραμματισμός των δύσκολων κομματιών πιο εύκολος. Χρησιμοποιώντας τα G98 και G99 για να καθαρίσουν τους σφυκτίρες Για παράδειγμα, ένα τετράγωνο κομμάτι κρατιέται στον πίνακα με σφικτήρες πίνακα ύψους μιας ίντσας. Χρειάζεται να γραφτεί πρόγραμμα για τον καθαρισμό των σφικτήρων του πίνακα. 134 Κώδικες G & Δήμου Ζαπάντη

142 Παράδειγμα Προγράμματος Περιγραφή % O4500 T1 M06 G00 G90 G54 X1.0 Y-1.0 S3500 M03 G43 H01 Z1.125 M08 G81 G99 Z R.05 F20. X2.0 G98 ( Θα επιστρέψει στο σημείο έναρξης μετά τον κύκλο εκτέλεσης) X6.0 G99 ( Θα επιστρέψει στο σημείο έναρξης μετά τον κύκλο εκτέλεσης) X8.0 X10.0 X12.0 G98 X16.0 G99 X18.0 G98 G00 G80 Z2.0 M09 G28 G91 Y0 Z0 M30 % Αποφυγή Εμποδίου Επιπέδου X, Y σε έναν κύκλο κατεργασίας: Υπάρχει επίσης τρόπος αποφυγής εμποδίου σε ένα επίπεδο X, Y κατά τη διάρκεια ενός κύκλου κατεργασίας τοποθετώντας ένα L0 σε μια γραμμή κύκλου κατεργασίας, μπορούμε να πούμε στο χειριστήριο να κάνει μια κίνηση X, Y χωρίς να εκτελέσει ο άξονας Ζ λειτουργία κατεργασίας. Για παράδειγμα, έχουμε ένα έξι ίντσες τετράγωνο αλουμινένιο μπλοκ, με μια ίντσα επί μια ίντσα βάθος φλάντζας σε κάθε πλευρά. Η εκτύπωση μιλάει για δύο τρύπες στο κέντρο κάθε φλάντζας. Χρειαζόμαστε να γράψουμε ένα πρόγραμμα για να αποφύγουμε τη κάθε γωνία του μπλοκ. Παράδειγμα Προγράμματος Περιγραφή % O4600 (X0,Y0 είναι ψηλά στην αριστερή γωνία, Z0 είναι στη κορυφή του κομματιού) T1 M06 G00 G90 G54 X2.0 Y-.5 S3500 M03 G43 H01 Z-.9 M08 G81 Z-2.0 R-.9 F15. X4.0 X5.5 L0 (αποφυγή γωνιακών γωνιών) Y-2.0 Y-4.0 Y-5.5 L0 X4.0 X2.0 X.5 L0 Y-4.0 Y-2.0 G00 G80 Z1.0 M09 G28 G91 Y0 Z0 M30 % & Δήμου Ζαπάντη Κώδικες G 135

143 ΚΥΚΛΟΙ ΚΑΤΕΡΓΑΣΙΑΣ Εισαγωγή Οι κονσερβοποιημένοι κύκλοι χρησιμοποιούνται για να απλοποιούν τον προγραμματισμό και για επαναλαμβανόμενες διαδικασίες, όπως η διάτρηση. O κονσερβοποιημένος κύκλος εκτελείται κάθε φορά που προγραμματίζεται μια κίνηση του άξονα X και/ή Υ. Χρησιμοποίηση ενός Κονσερβοποιημένου κύκλου Ο προσδιορισμός θέσης ενός κονσερβοποιημένου κύκλου στον άξονα X και/ή Y μπορεί να γίνει είτε απόλυτος (G90) είτε επαυξητικός (G91). Η επαυξητική (G91)κίνηση σε έναν κονσερβοποιημένο κύκλο είναι συχνά χρήσιμη με μια αρίθμηση βρόχων (Lnn) που θα επαναλάβει την κονσερβοποιημένη λειτουργία κύκλων πολλές φορές για κάθε επαυξητική κίνηση X ή Y του κύκλου αυτού. Παράδειγμα: G81 G99 Z-0.5 R0.1 F6.5 (Αυτό θα κάνει μια τρύπα στην παρούσα θέση) G91 X L9 (Αυτό θα κάνει 9 περισσότερες τρύπες το.5625 θα τοποθετηθεί στην αρνητική κατεύθυνση) Εάν ένας κονσερβοποιημένος κύκλος καθορίζεται χωρίς X ή Y και μια αρίθμηση βρόχων 0 (L0), ο κύκλος δεν θα εκτελεσθεί αρχικά. Η λειτουργία του κύκλου θα ποικίλει σύμφωνα με το εάν είναι ενεργός ένας επαυξητικός (G91) ή ένας απόλυτος (G90) προσδιορισμός θέσης. Η επαυξητική κίνηση σε έναν τέτοιο κύκλο είναι συχνά χρήσιμη ως αρίθμηση βρόχων (L, γιατί μπορεί να χρησιμοποιηθεί για να επαναλάβει τη λειτουργία με μια επαυξητική κίνηση X ή Y μεταξύ κάθε κύκλου. Παράδειγμα: X1.25 Y-0.75 (κεντρική θέση του σχεδίου τρυπών των μπουλονιών) G81 G99 Z-0.5 R0.1 F6.5 L0 (L0 στη γραμμή G81 δεν θα κάνει μια τρύπα στον κύκλο ων τρυπών των μπουλονιών ) G70 I0.75 J10. L6 (κύκλος τρυπών μπουλονιών με 6 τρύπες) Μόλις ένας κονσερβοποιημένος κύκλος διαταχθεί,εκείνη η λειτουργία γίνεται σε κάθε θέση X-Y που απαριθμείται σε έναν φραγμό. Μερικές από τις κονσερβοποιημένες αριθμητικές τιμές κύκλων μπορούν να αλλάξουν αφότου αυτός καθοριστεί. Οι πιο σημαντικές από αυτές είναι οι αξίες επιπέδων R και οι αξίες βάθους Z. Εάν αυτές παρατίθενται σε έναν φραγμό με τις εντολές XY, η κίνηση XY γίνεται και όλοι οι επόμενοι κονσερβοποιημένοι κύκλοι εκτελούνται με τη νέα αξία R ή Z. Ο προσδιορισμός θέσης των αξόνων X και Y,πριν από έναν κονσερβοποιημένο κύκλο, γίνονται με γρήγορες κινήσεις. Η εντολή G98 και η G99 αλλάζουν τον τρόπο λειτουργίας αυτών των κύκλων. Όταν η G98 είναι ενεργή, ο άξονας Z θα επιστρέψει στο αρχικό αεροπλάνο έναρξης όταν ολοκληρωθεί η κάθε τρύπα στον κύκλο. Αυτό επιτρέπει τον προσδιορισμό θέσης επάνω και γύρω από τις περιοχές του μέρους και/ή των σφιγκτήρων και των κουφωμάτων. Όταν G99 είναι ενεργή,ο άξονας Z επιστρέφει στο επίπεδο R (rapid) μετά από κάθε τρύπα μέσα στον κονσερβοποιημένο κύκλο για την εκκαθάριση στην επόμενη θέση ΧΥ. Οι αλλαγές στην επιλογή G98/G99 μπορούν επίσης να γίνουν αφότου διαταχθεί ο κύκλος,ο οποίος θα επηρεάσει όλους τους πιο πρόσφατους κύκλους. Μια διεύθυνση P είναι μια προαιρετική εντολή για μερικούς από τους κονσερβοποιημένους κύκλους. Αυτή είναι μια προγραμματισμένη μικρή διακοπή στην κατώτατη τρύπα, που θα βοηθήσει να σπάσουν τα chips, θα αφήσει ένα πιο λείο τελείωμα και θα ανακουφίσει κάθε εργαλείο πίεσης ώστε να κρατήσει περισσότερο. Ας σημειωθεί ότι εάν μια αξία για το P εισάγεται για έναν τέτοιο κύκλο, θα χρησιμοποιηθεί και σε άλλους,εκτός αν ακυρωθεί (G00, G01, G80 ή το κουμπί αναστοιχειοθέτησης). Μια εντολή S (ταχύτητα αξόνων) πρέπει να καθοριστεί μέσα ή πριν από τη γραμμή κώδικα του κώδικα G. Το τρύπημα σε έναν κονσερβοποιημένο κύκλο χρειάζεται να έχει υπολογιστεί ένα ποσοστό τροφών. Η φόρμουλα τροφών είναι η εξής: Η Ταχύτητα αξόνων διά τα νήματα ανά ίντσα της βρύσης, ισούται με το ποσοστό τροφών σε ίντσες ανά λεπτό. Οι κονσερβοποιημένοι κύκλοι ωφελούνται επίσης από τη χρήση της ρύθμισης 57. Θέτοντας τη ρύθμιση αυτή σε λειτουργία, θα εκτελεστεί μια στάση μεταξύ των επιπέδων(rapids).αυτό είναι χρήσιμο ώστε να αποφευχθεί να γίνει εγκοπή του μέρους στο κατώτατο σημείο της τρύπας. Σημείωση: Οι διευθύνσεις Z, R, και F αποτελούν απαραίτητα στοιχεία για όλους τους κονσερβοποιημένους κύκλους. Ακύρωση ενός Κονσερβοποιημένου κύκλου Ο κώδικας G80 χρησιμοποιείται για να ακυρώσει όλους τους κονσερβοποιημένους κύκλους.ας σημειωθεί ότι ένας κωδικός G00 ή G01 θα ακυρώσει επίσης έναν τέτοιο κύκλο. Μόλις επιλεχτεί, είναι ενεργός μέχρι ακυρωθεί με τις G80, G00 ή G Κώδικες G & Δήμου Ζαπάντη

144 G73 Μύτη τρυπανιού διαπερνά με μεγάλη ταχύτητα έναν κονσερβοποιημένο κύκλο (Ομάδα 09) F Ποσοστό τροφών σε ίντσες (χιλ.) ανά λεπτό I Βάθος πρώτης τομής J Ποσό που μειώνει το τέμνον βάθος για το πέρασμα K Ελάχιστο βάθος τομής (Ο έλεγχος θα υπολογίσει τον αριθμό των μυτών) L Αριθμός επαναλήψεων (Αριθμός τρυπών που έγιναν) εάν χρησιμοποιηθεί η G91 (Επαυξητικός Τρόπος) P Μικρή διακοπή στο κατώτατο σημείο της τρύπας (σε δευτερόλεπτα) Q Βάθος τομής (πάντα αυξανόμενο) R θέση του επιπέδου R (Απόσταση πάνω από την επιφάνεια μερών) X Θέση της τρύπας στον άξονα Χ Y Θέση της τρύπας σ τον ά ξ ο να Υ Z Θέση του άξονα Ζ στο κατώτατο σημείο της τρύπας,r Ακτίνα του κύκλου,c Απόσταση από το κέντρο διατομής όπου η λοξοτομή αρχίζει Οι I, J, K, και Q είναι πάντα θετικοί αριθμοί. Υπάρχουν δυο μέθοδοι προγραμματισμού μιας G73; πρώτον χρησιμοποιώντας τις διευθύνσεις I, J, K και δεύτερον χρησιμοποιώντας τις διευθύνσεις K καιq. Εάν οι I, J, και K διευκρινίζονται, το πρώτο πέρασμα θα κόψει με την τιμή I, κάθε επιτυχημένη τομή θα μειωθεί από την τιμή του J, και το ελάχιστο τέμνον βάθος είναι ο K.Εάν ο P διευκρινίζεται, το εργαλείο θα σταματήσει στο κατώτατο σημείο της τρύπας για εκείνο το χρονικό διάστημα. Εάν οι K και Q διευκρινίζονται,ένας διαφορετικός τρόπος λειτουργίας επιλέγεται γι αυτόν τον κονσερβοποιημένο κύκλο. Σε αυτόν τον τρόπο, το εργαλείο επιστρέφεται στο επίπεδο R,αφού ο αριθμός των περασμάτων φθάσει συνολικά στο ποσό του K. & Δήμου Ζαπάντη Κώδικες G 137

145 G74 Κονσερβοποιημένος Κύκλος Ανάποδα τρυπημένος (Ομάδα 09) F Ποσοστό τροφής σε ίντσες (ή χιλ.)ανά λεπτό (χρησιμοποιήστε τον τύπο, που περιγράφεται στην εισαγωγη κονσερβοποιημένου κύκλου, για να υπολογίσετε το ποσοστό τροφών και της ταχύτητας αξόνων) J Αποσύρετε το πολλαπλάσιο (Πόσο γρήγορα να το αποσύρετε- βλέπε ρύθμιση 130) L Αριθμός επαναλήψεων (Πόσες τρύπες να κάνετε) εάν η G91 (Επαυξητικός τρόπος ) χρησιμοποιείται R Θέση του επιπέδου R (θέση πάνω από την πλευρά) όπου ξεκινά το τρύπημα X Θέση της τρύπας στον άξονα Χ Y Θέση της τρύπας στον άξονα Υ Z Θέση του άξονα Ζ στο κατώτατο σημείο της τρύπας G76 Κονσερβοποιημένος Κύκλος Κανονικά τρυπημένος (Ομάδα 09) F Ποσοστό τροφών σε ίντσες (ή χιλ.)ανά λεπτό I Αξία μετατόπισης κατά μήκος του άξονα Χ πριν την απόσυρση, εάν ο Q δεν διευκρινίζεται. J Αξία μετατόπισης κατά μήκος του άξονα Υ πριν την απόσυρση, εάν ο Q δεν διευκρινίζεται. L Αριθμός τρυπών εάν χρησιμοποιηθεί η G91 (Επαυξητικός τρόπος) P Ο dwell χρόνος στο κατώτατο σημείο της τρύπας Q H η αξία μετατόπισης, πάντα αυξανόμενη R Θέση του επιπέδου R (θέση πάνω από τη πλευρά) X Θέση της τρύπας στον άξονα Χ Y Θέση της τρύπας στον άξονα Y Z Θέση του άξονα Z στο κατώτερο σημείο της τρύπας 138 Κώδικες G & Δήμου Ζαπάντη

146 Εκτός από το τρύπημα της τρύπας,αυτός ο κύκλος θα μετατοπίσει τον άξονα X και/ήy πριν την απόσυρση προκειμένου να καθαριστεί το εργαλείο, ενώ βγαίνει από την πλευρά.εάν χρησιμοποιείται η Q,η ρύθμιση 27 καθορίζει την κατεύθυνση της μετατόπισης. Εάν η Q δεν διευκρινίζεται, οι προαιρετικές τιμές I και J χρησιμοποιούνται για να καθορίσουν την κατεύθυνση και την απόσταση μετατόπισης. G77 Κονσερβοποιημένος Κύκλος με τρύπημα στο πίσω μέρος (Ομάδα 09) F Ποσοστό τροφής σε ίντσες (ή χιλ.) ανά λεπτό I Αξία μετατόπισης κατά μήκος του άξονα Χ πριν την απόσυρση, εάν η Q δεν διευκρινίζεται J Αξία μετατόπισης κατά μήκος του άξονα Υ πριν την απόσυρση, εάν η Q δεν διευκρινίζεται L Αριθμός τρυπών εάν χρησιμοποιείται ηg91 (Επαυξητικός τρόπος ) Q Αξία μετατόπισης, πάντα θετικός αριθμός R Θέση του επιπέδου R (θέση πάνω από τη πλευρά ) X Θέση της τρύπας στον άξονα Χ Y Θέση της τρύπας στον άξονα Υ Z Θέση του άξονα Z στο κατώτερο σημείο της τρύπας Εκτός από το τρύπημα της τρύπας, αυτός ο κύκλος θα μετατοπίσει τον άξονα X και/ήy πριν και μετά από την κοπή προκειμένου να καθαριστεί το εργαλείο ενώ εισάγεται και βγαίνει από τη πλευρά (δείτε G76 σαν παράδειγμα μιας μετατοπισμένης κίνησης ). Η ρύθμιση 27 καθορίζει την κατεύθυνση της μετατόπισης. Εάν η Q δεν διευκρινίζεται, οι προαιρετικές τιμές I και J χρησιμοποιούνται για να καθορίσουν την κατεύθυνση και την απόσταση μετατόπισης. G80 Ακύρωση κονσερβοποιημένου κύκλου (Ομάδα 09) Αυτός ο κώδικας G απενεργοποιεί όλους τους κονσερβοποιημένους κύκλους έως ότου γίνει επιλογή ενός νέου.ας σημειωθεί ότι και η χρήση G00 ή G01 μπορούν επίσης να ακυρώσουν έναν τέτοιο κύκλο. & Δήμου Ζαπάντη Κώδικες G 139

147 G81 Κύκλος Κατεργασίας Τρυπήματος (Ομάδα 09) F Ρυθμός Τροφοδοσίας σε ίντσες (ή χιλιοστά) ανά λεπτό L Αριθμός οπών προς τρύπημα αν χρησιμοποιείται το G91 (Επαυξημένος Τρόπος) R Θέση του επιπέδου R (επίπεδο πάνω από το κομμάτι) X Εντολή κίνησης άξονα X Υ Εντολή κίνησης άξονα Υ Z Θέση του άξονα Ζ στο κάτω μέρος της οπής Σημείωση: Οι διευθύνσεις Χ και Υ στις περισσότερες περιπτώσεις είναι οι θέσεις των πρώτων οπών που θα τρυπηθούν. Παράδειγμα Προγράμματος Το παρακάτω είναι ένα πρόγραμμα τρυπήματος ενός δίσκου αλουμινίου T1 M06 G00 G90 G54 X1.125 Y S4500 M03 G43 H01 Z0.1 G81 G99 Z-0.35 R0.1 F27. X2.0 X3.0 Y-3.0 X4.0 Y X5.250 Y G80 G00 Z1.0 G28 M30 G82 Κύκλος Κατεργασίας Τρυπήματος με Σημάδι (Ομάδα 09) F Ρυθμός Τροφοδοσίας σε ίντσες (ή χιλιοστά) ανά λεπτό L Αριθμός οπών προς τρύπημα αν χρησιμοποιείται το G91 (Επαυξημένος Τρόπος) P Χρόνος παύσης στο κάτω μέρος της τρύπας R Θέση του επιπέδου R (επίπεδο πάνω από το κομμάτι) X Θέση οπής άξονα X Υ Θέση οπής άξονα Υ Z Θέση του κάτω μέρους της οπής 140 Κώδικες G & Δήμου Ζαπάντη

148 Σημείωση Προγραμματισμού: Το G82 μοιάζει με το G81 εκτός από το ότι έχετε την επιλογή να προγραμματίσετε παύση (Ρ). Παράδειγμα Προγράμματος % O1234 T1 M06 G90 G54 G00 X.565 Y S1275 M03 G43 H01 Z0.1 M08 G82 Z P.3 R0.1 F10. X3.365 Y X4.188 Y X5.0 Y-4.0 G80 G00 Z1.0 M09 Περιγραφή (Sample program) (Tool #1 is a 0.5" x 90-degree spot drill) (90-degree spot drill; the depth is) X1.115 Y (half of the chamfer diameter) G83 Κανονικός Κύκλος Κατεργασίας Τρυπήματος Τρυποκάρυδος (Ομάδα 09) F Ρυθμός Τροφοδοσίας σε ίντσες (ή χιλιοστά) ανά λεπτό I Μέγεθος βάθους πρώτης κοπής J Ποσό μείωσης βάθους κοπής κάθε περάσματος K Ελάχιστο βάθος κοπής L Αριθμός οπών προς τρύπημα αν χρησιμοποιείται το G91 (Επαυξημένος Τρόπος) P Παύση στο τέλος κάθε τρυπήματος σε δευτερόλεπτα Q Τιμή κοπής, πάντα επαυξημένη R Θέση του επιπέδου R (επίπεδο πάνω από το κομμάτι) X Θέση οπής άξονα X Υ Θέση οπής άξονα Υ Z Θέση του άξονα Ζ στο κάτω μέρους της οπής Αν οι I, J, και K ορίζονται, το πρώτο πέρασμα θα κόψει στην τιμή του I, κάθε διαδοχικό πέρασμα θα μειωθεί κατά το J ποσό, και το ελάχιστο βάθος κοπής είναι K. Μη χρησιμοποιείτε τιμή Q όταν προγραμματίζετε με I, J, K. Αν ορίζεται ποσό Ρ το εργαλείο θα σταματήσει στο κάτω μέρος της οπής για αυτό το ποσό χρόνου. Το παρακάτω παράδειγμα θα τρυπήσει αρκετές φορές και θα σταματήσει για 1.5 δευτερόλεπτα. G83 Z-0.62 F15. R0.1 Q0.175 P1.5 Ο ίδιος χρόνος παύσης θα ισχύσει και σε όλα τα επακόλουθα τμήματα που δεν ορίζουν χρόνο παύσης. & Δήμου Ζαπάντη Κώδικες G 141

149 Η ρύθμιση 52 αλλάζει τον τρόπο λειτουργίας της G83 όταν επιστρέφει στο επίπεδο R. Συνήθως το επίπεδο αυτό τίθεται αρκετά παραπάνω από την τομή,ώστε να εξασφαλίζει ότι η κίνηση της μύτης του τρυπανιού θα επιτρέπει στα chips να βγαίνουν ελεύθερα από την τρύπα. Αυτή η διαδικασία σπαταλά αρκετό χρόνο από τη στιγμή που το τρυπάνι αρχίζει να τρυπά στο κενό. Εάν η ρύθμιση 52 τεθεί στην απόσταση που πρέπει για να καθαρίσει τα chips,το επίπεδο R μπορεί να τεθεί πολύ πιο κοντά στην πλευρά που τρυπιέται. Όταν εμφανίζεται η κίνηση καθαρίσματος του chip στο R, η απόσταση του άξονα Z επάνω από το R καθορίζεται από αυτή τη ρύθμιση. Παράδειγμα προγράμματος Περιγραφή T2 M06 (Εργαλείο #2 is a " τρυπάνι στελεχών) G90 G54 G00 X0.565 Y S2500 M03 G43 H02 Z0.1 M08 G83 Z Q0.175 R0.1 F15. (το σημείο της τρύπας είναι το 1/3 της διαμέτρου της τρύπας του τρυπανιού ) X1.115 Y X3.365 Y X4.188 Y X5.0 Y-4.0 G80 G00 Z1.0 M Κώδικες G & Δήμου Ζαπάντη

150 G84 Κύκλος Κατεργασίας Κωνικού Σπειρώματος (Ομάδα 09) F Ρυθμός Τροφοδοσίας σε ίντσες (ή χιλιοστά) ανά λεπτό J Πολλαπλή Ανάκληση (Παράδειγμα: J2 θα ανακαλέσει δύο φορές πιο γρήγορα από την ταχύτητα κοπής, δείτε ακόμα Ρύθμιση 130) R Θέση του επιπέδου R (επίπεδο πάνω από το κομμάτι) X Θέση οπής άξονα X Υ Θέση οπής άξονα X Z Θέση του άξονα Ζ στο κάτω μέρους της οπής Παράδειγμα προγράμματος T3 M06 G90 G54 G00 X0.565 Y S900 M03 G43 H03 Z0.2 M08 G84 Z R0.2 F56.25 X1.115 Y X3.365 Y X4.188 Y X5.0 Y-4.0 G80 G00 Z1.0 M09 G28 G91 Y0 Z0 M30 % Περιγραφή (Tool #3 is a 3/8-16 tap) (900 rpm divided by 16 tpi = ipm) & Δήμου Ζαπάντη Κώδικες G 143

151 G85 Κύκλος Κατεργασίας Διάνοιξης (Ομάδα 09) F Ρυθμός Τροφοδοσίας σε ίντσες (ή χιλιοστά) ανά λεπτό L Αριθμός οπών προς τρύπημα αν χρησιμοποιείται το G91 (Επαυξημένος Τρόπος) R Θέση του επιπέδου R (επίπεδο πάνω από το κομμάτι) X Θέση οπής άξονα X Υ Θέση οπής άξονα Υ Z Θέση του άξονα Ζ στο κάτω μέρους της τρύπας G86 Κύκλος Κατεργασίας Διάνοιξης και Σταματήματος (Ομάδα 09) F Ρυθμός Τροφοδοσίας σε ίντσες (ή χιλιοστά) ανά λεπτό L Αριθμός οπών προς τρύπημα αν χρησιμοποιείται το G91 (Επαυξημένος Τρόπος) R Θέση του επιπέδου R (επίπεδο πάνω από το κομμάτι) X Θέση οπής άξονα X Υ Θέση οπής άξονα Υ Z Θέση του άξονα Ζ στο κάτω μέρους της τρύπας G87 Κύκλος Κατεργασίας Διάνοιξης και Χειροκίνητης Ανάκλησης (Ομάδα 09) F Ρυθμός Τροφοδοσίας σε ίντσες (ή χιλιοστά) ανά λεπτό L Αριθμός οπών προς τρύπημα αν χρησιμοποιείται το G91 (Επαυξημένος Τρόπος) R Θέση του επιπέδου R(επίπεδο πάνω από το κομμάτι) X Θέση οπής άξονα X Υ Θέση οπής άξονα Υ Z Θέση του κάτω μέρους της τρύπας Αυτός ο κώδικας G θα σταματήσει μόλις διατρηθεί μια οπή. Σε αυτό το σημείο το εργαλείο μετακινείται χειροκίνητα έξω από τον οπή. Το πρόγραμμα θα συνεχίσει όταν πατηθεί το Έναρξη Κύκλου. 144 Κώδικες G & Δήμου Ζαπάντη

152 G88 Κύκλος Κατεργασίας Διάνοιξης και Παύσης και Χειροκίνητης Ανάκλησης (Ομάδα 09) F Ρυθμός Τροφοδοσίας σε ίντσες (ή χιλιοστά) ανά λεπτό L Αριθμός οπών προς τρύπημα αν χρησιμοποιείται το G91 (Επαυξημένος Τρόπος) Ρ Χρόνος παύσης στο κάτω μέρος της οπής R Θέση του επιπέδου R(επίπεδο πάνω από το κομμάτι) X Θέση οπής άξονα X Υ Θέση οπής άξονα Υ Z Θέση του κάτω μέρους της τρύπας Αυτός ο κώδικας G θα σταματήσει μόλις διατρηθεί μια οπή. Σε αυτό το σημείο το εργαλείο μετακινείται χειροκίνητα έξω από τον οπή. Το πρόγραμμα θα συνεχίσει όταν πατηθεί το Έναρξη Κύκλου. G89 Κύκλος Κατεργασίας Διάνοιξης και Παύσης (Ομάδα 09) F Ρυθμός Τροφοδοσίας σε ίντσες (ή χιλιοστά) ανά λεπτό L Αριθμός οπών προς τρύπημα αν χρησιμοποιείται το G91 (Επαυξημένος Τρόπος) Ρ Χρόνος παύσης στο κάτω μέρος της οπής R Θέση του επιπέδου R(επίπεδο πάνω από το κομμάτι) X Θέση οπής άξονα X Υ Θέση οπής άξονα Υ Z Θέση του κάτω μέρους της τρύπας & Δήμου Ζαπάντη Κώδικες G 145

153 G90 Απόλυτες Εντολές Θέσης (Ομάδα 03) G91 Επαυξητικές Εντολές Θέσης (Ομάδα 03) Αυτοί οι κώδικες G μεταβάλλουν τον τρόπο που οι εντολές του άξονα ερμηνεύονται. Οι εντολές αξόνων μετά από μια G90 θα κινήσουν τους άξονες προς τις συντεταγμένες της μηχανής. Οι εντολές αξόνων μετά από μια G91 θα κινήσουν τον άξονα από το τρέχον σημείο. Η G91 δεν είναι συμβατή με τη G143 (Αναπλήρωση εργαλείου 5 αξόνων). G92 Καθορισμένη Αξία Μετατόπισης Ισότιμων Συστημάτων Εργασίας (Ομάδα 00) Αυτός ο κώδικας Gδεν κινεί κάποιον από τους άξονες, παρά μόνο αλλάζει τις τιμές που αποθηκεύονται ως αντισταθμίσματα εργασίας χρηστών. Η G92 εργάζεται διαφορετικά ανάλογα με τη ρύθμιση 33, η οποία επιλέγει ένα ισότιμο σύστημα FANUC, HAAS, ή YASNAC. FANUC ή HAAS Εάν η ρύθμιση 33 είναι στο Fanuc ή Haas, μια εντολή G92 μεταβάλλει όλα τα ισότιμα συστήματα εργασίας (G54-59, G ) έτσι ώστε η διαταγμένη θέση να γίνεται η τρέχουσα θέση στο ενεργό σύστημα εργασίας. Η G92 είναι μια εντολή μη-τροπική. Μια εντολή G92 ακυρώνει ουσιαστικά οποιαδήποτε G52 για τους διαταγμένους άξονες. Παράδειγμα: G92 X1.4 ακυρώνει την G52 για τον άξονα X. Οι άλλοι άξονες δεν επηρεάζονται. Η αξία μετατόπισης G92 επιδεικνύεται στο κατώτατο σημείο της σελίδας αντιστάθμισης εργασίας και μπορεί εκεί να εξαλειφθεί εάν είναι απαραίτητο. Επίσης εξαλείφεται αυτόματα μετά από το power-up, και κάθε φορά που τα ZERO RET και AUTO ALL AXES ή ZERO SINGLE AXIS χρησιμοποιούνται. YASNAC Εάν η ρύθμιση 33 τεθεί στο Yasnac, μια εντολή G92 θέτει το σύστημα ισότιμης εργασίας G52, έτσι ώστε η διαταγμένη θέση να γίνει η τρέχουσα θέση στο ενεργό σύστημα εργασίας. Τότε το σύστημα εργασίας G52 γίνεται αυτόματα ενεργό μέχρις ότου γίνει επιλογή ενός άλλου συστήματος εργασίας. 146 Κώδικες G & Δήμου Ζαπάντη

154 G93 Αντίστροφος Χρόνος Κατάστασης Τροφοδοσίας (Ομάδα 05) F Τιμή Τροφοδοσίας (χτυπήματα το λεπτό) Ο Κώδικας G διευκρινίζει πως όλες οι τιμές F (τροφοδοσία) ερμηνεύονται ως χτυπήματα το λεπτό. Με άλλα λόγια η τιμή κώδικα F, όταν διαιρείται με το 60, είναι ο αριθμός των δευτερολέπτων που παίρνει να ολοκληρωθεί η κίνηση. Ο G93 γενικότερα χρησιμοποιείται στην εργασία του 4 ου και 5 ου άξονα. Είναι ένας τρόπος να μεταφράζεται η γραμμική τιμή τροφοδοσίας (ίντσες/λεπτό) σε μια τιμή που παίρνει μια περιστροφική κίνηση στον λογαριασμό. Στην κατάσταση G93, η τιμή F θα σας πει πόσες φορές το λεπτό μπορεί να επαναληφτεί η κίνηση του εργαλείου. Όταν ο G93 είναι ενεργός, οι διευκρινήσεις τιμής τροφοδοσίας είναι υποχρεωτικές για όλα τα μπλοκ παρεμβαλλόμενης κίνησης : π.χ., κάθε μη ταχύ μπλοκ κίνησης πρέπει να έχει τη δική του διευκρίνιση τιμής τροφοδοσίας * Πατώντας RESET θα επιστρέψετε το μηχάνημα στη κατάσταση G94 (Τροφοδοσία ανά λεπτό). * Οι ρυθμίσεις 34 και 79 (4ου & 5ου άξονα διάμετρο) δεν είναι απαραίτητες όταν χρησιμοποιείται ο 93. G94 Τροφοδοσία ανά Λεπτό (Ομάδα 05) Αυτή η εντολή απενεργοποιεί το G93. Και επιστρέφει τη γενική ρύθμιση στην επιλογή λειτουργίας Τροφοδοσία ανά Λεπτό. G95 Τροφοδοσία για Περιστροφή (Ομάδα 05) Όταν ο G95 είναι ενεργός, μια περιστροφή της ατράκτου θα δημιουργηθεί σε απόσταση περιήγησης αναφερόμενο από τη τιμή της Τροφοδοσίας. Εάν η Ρύθμιση Προσδιορισμού 9 ρυθμιστεί σε ίντσες, τότε η τιμή της Τροφοδοσίας θα δοθεί ως ίντσες/περιστρ.. (ρυθμίστε στο ΜΜ, τότε η τροφοδοσία θα δοθεί mm/rev). Η παράκαμψη Τροφοδοσίας και Ατράκτου θα επηρεάσει την συμπεριφορά του μηχανήματος όταν ο G95 είναι ενεργός. Όταν επιλεχθεί Παράκαμψη ατράκτου, όποια αλλαγή ταχύτητας στην άτρακτο θα αποτελέσει αντίστοιχα αλλαγή στη τροφοδοσία για να κρατήσει ομοιομορφία στο βάρος των μορίων. Επιπλέον, εάν επιλεχθεί Παράκαμψη Τροφοδοσίας, θα επηρεάσει μόνο τη τιμή τροφοδοσίας και όχι την άτρακτο. G98 Κύκλος Κατεργασίας Επιστροφής Αρχικού Σημείου (Ομάδα 10) Χρησιμοποιώντας τον G98, ο άξονας Ζ επιστρέφει στο αρχικό σημείο έναρξης (απαιτήθηκε η θέση Ζ στο μπλοκ πριν το κύκλο κατεργασίας) μεταξύ της κάθε θέσης Χ και/ή Υ. Αυτό επιτρέπει για τοποθέτηση πάνω και στις γύρω περιοχές των κομματιών και/ή των σφικτήρων και προσαρτημάτων. G99 Κύκλος Κατεργασίας Επιστροφής Επιπέδου R (Ομάδα 10) Χρησιμοποιώντας τον G99, ο άξονας Ζ θα μείνει στο επίπεδο R μεταξύ της κάθε θέσης Χ και/ή Υ. Όταν τα εμπόδια δεν είναι στο δρόμο του εργαλείου ο G99 κερδίζει χρόνο λειτουργίας. G100 Απενεργοποίηση Κατοπτρισμού (Ομάδα 00) G101 Ενεργοποίηση Κατοπτρισμού (Ομάδα 00) X Εντολή άξονα X Υ Εντολή άξονα Υ Z Εντολή άξονα Z Α Εντολή άξονα Α Ο προγραμματισμένος κατοπτρισμός μπορεί να ανοίγει και να κλείνει όλους τους άξονες. Όταν ένας είναι ανοιχτός ΟΝ, η κίνηση του άξονα μπορεί να κατοπτριστεί (αντιστραφεί) γύρω από το σημείο εργασίας μηδέν. Αυτοί οι κώδικες G πρέπει να χρησιμοποιούνται σε ένα τμήμα εντολής χωρίς άλλους κώδικες G. Δεν θα προκαλέσουν κάποια κίνηση άξονα. Το κάτω μέρος της οθόνης θα δείχνει πότε ένας άξονας κατοπτρίζεται. Επίσης δείτε τις ρυθμίσεις από 45 ως 48 για τον κατοπτρισμό. Η μορφή για το άνοιγμα και το κλείσιμο του Κατοπτρισμού είναι: G101 X0 = ανοίγει τον κατοπτρισμό του άξονα X. G100 X0 = κλείνει τον κατοπτρισμό του άξονα X. & Δήμου Ζαπάντη Κώδικες G 147

155 Απεικόνιση Καθρέφτη και Επανόρθωση Κόφτη Όταν χρησιμοποιείται την επανόρθωση κόφτη με απεικόνιση καθρέφτη, ακολουθήστε αυτές τις οδηγίες: Μέτα από το άνοιγμα ή το κλείσιμο απεικόνισης καθρέφτη με τους G100ή G101, πρέπει το επόμενο μπλοκ κίνησης να είναι σε διαφορετική συντεταγμένη θέσης εργασίας από το πρώτο. Ο ακόλουθος κώδικας είναι ένα παράδειγμα: Σωστό: Λάθος: G41 X1.0 Y1.0 G41 X1.0 Y1.0 G01 X2.0 Y2.0 G01 X2.0 Y2.0 G101 X0 G101 X0 G00 Z1.0 G00 Z1.0 G00 X1.0 G00 X2.0 Y2.0 G00 X2.0 Y2.0 G40 G40. Σημείωση: Καθρεπτίζοντας μόνο έναν από τους άξονες X ή Y θα προκαλέσει τον κόφτη να προχωρήσει σε κόψιμο στην αντίθετη πλευρά. Σε αντίθεση, εάν επιλεχθεί απεικόνιση καθρέπτη για έναν μόνο άξονα επιπέδου κυκλικής κίνησης (G02, G03) τότε αντιστρέφονται, και οι αριστερές και δεξιές εντολές επανόρθωσης κόφτη (G41, G42 αντιστρέφονται). ΣΗΜΕΙΩΣΗ: Όταν φρεζάρεται ένα σχήμα με κινήσεις ΧΥ. Ανοίξτε το ΑΠΕΙΚΟΝΙΣΗ ΚΑΘΡΕΥΤΗ (MIRROR IMAGE) για μόνο έναν άξονα Χ ή Υ θα αλλάξει το ανοδικό φρεζάρισμα σε συμβατικό φρεζάρισμα και/ή από συμβατικό φρεζάρισμα σε ανοδικό. Ως αποτέλεσμα, μπορεί να μην πάρετε τον τύπο του κοψίματος ή το τελείωμα που επιθυμείτε. Η απεικόνιση καθρέπτη και για τον Χ και για τον Υ θα εξαλείψει το πρόβλημα. 148 Κώδικες G & Δήμου Ζαπάντη

156 Κώδικας Προγράμματος για Απεικόνιση Καθρέπτη στον άξονα Χ: Παράδειγμα Προγράμματος Περιγραφή % O3600 T1 M06 G00 G90 G54 X Y.052 S5000 M03 G43 H01 Z.1 M08 G01 Z-.25 F5. F20. M98 P3601 G00 Z.1 G101 X0. X Y.052 G01 Z-.25 F5. F20. M98 P3601 G00 Z.1 G100 X0. G28 G91 Y0 Z0 M30 % % O3601 G01 X Y.552 G03 X Y.528 R.0625 G01 X Y.028 G03 X Y-.028 R.0625 G01 X Y-.528 G03 X Y-.552 R.0625 G01 X Y-.052 G03 X Y.052 R.0625 M99 % (Mirror image X axis) (Tool #1 is a 0.250" diameter endmill) (Contour subprogram) G102 Προγραμματισμένη Εκροή προς RS-232 (Ομάδα 00) X Εντολή άξονα X Υ Εντολή άξονα Υ Z Εντολή άξονα Z Α Εντολή άξονα Α Η εντολή G102 στέλνει τις τρέχουσες συντεταγμένες εργασίας των αξόνων στην πρώτη θύρα RS-232 και από εκεί σε έναν άλλον υπολογιστή για την καταχώρηση των τιμών που στάλθηκαν. Κάθε άξονας που καταγράφεται στο τμήμα εντολής G102 εξάγεται στη θύρα RS-232 στην ίδια μορφή που εμφανίζονται οι τιμές στο πρόγραμμα. Ο G102 χρησιμοποιείται σε ένα τμήμα εντολής χωρίς άλλους κώδικες G. Δεν θα προκαλέσει κίνηση αξόνων, οι τιμές για τους άξονες δεν θα έχουν επίδραση. Δείτε επίσης Ρύθμιση 41 και ρύθμιση 25. Οι τιμές που εξάγονται είναι πάντα οι τρέχουσες θέσεις αξόνων που αναφέρονται στο τρέχον σύστημα συντεταγμένης εργασίας. Αυτός ο κώδικας G είναι χρήσιμος για την εξέταση ενός εξαρτήματος (δείτε επίσης G31). Όταν φτάσει στην άκρη, το επόμενο τμήμα μπορεί να είναι ένα G102 που θα στείλει τις θέσεις των αξόνων σε έναν υπολογιστή που θα μπορούσε να αποθηκεύσει τις συντεταγμένες. Αυτό αποκαλείται ψηφιοποίηση εξαρτήματος. Απαιτείται επιπρόσθετο λογισμικό στον προσωπικό υπολογιστή για να ολοκληρωθεί αυτή η λειτουργία. & Δήμου Ζαπάντη Κώδικες G 149

157 G103 Αποθήκευση Ορίου Φραγμών (Ομάδα 00) Μέγιστος αριθμός φραγμών. Ο έλεγχος θα προχωρήσει (Range 0-15), για παράδειγμα: G103 [P..] Αυτό αναφέρεται συνήθως ως «block Look-ahead»,όρος που χρησιμοποιείται για να περιγράψει τι κάνει ο έλεγχος στο πίσω μέρος κατά τη διάρκεια των κινήσεων της μηχανής. Ο έλεγχος προετοιμάζει μελλοντικούς φραγμούς (γραμμές κώδικα). Ενώ ο τρέχον φραγμός εκτελεί, ο επόμενος έχει ήδη ερμηνευτεί και προετοιμαστεί για τη διαρκή κίνηση. Όταν μια G103 P0 προγραμματίζεται,ο περιορισμός φραγμών βρίσκεται εκτός λειτουργίας.το ίδιο συμβαίνει και όταν μια G103 παρουσιάζεται σε έναν φραγμό χωρίς έναν κώδικα διευθύνσεων P. Όταν μια G103 Pn προγραμματίζεται, ο έλεγχος «look-ahead» περιορίζεται σε n φραγμούς. Η G103 είναι επίσης χρήσιμη για τη διόρθωση μάκρο -προγραμμάτων. Οι μακρο-εκφράσεις γίνονται κατά τη διάρκεια του χρόνου «look-ahead».παραδείγματος χάριν, με την παρεμβολή στο πρόγραμμα μιας G103 P1, οι μάκρο-εκφράσεις θα εκτελεσθούν έναν φραγμό μπροστά από τον φραγμό που εκτελείται την τρέχουσα περίοδο. G107 Κυλινδρική Χαρτογράφηση (Ομάδα 00) X Εντολή στον άξονα Χ Y Εντολή στον άξονα Υ Z Εντολή στον άξονα Ζ A Εντολή στον άξονα Α Q Διάμετρος κυλινδρικής επιφάνειας R Ακτίνα του περιστροφικού άξονα Αυτός ο κώδικας G μεταφράζει όλη την προγραμματισμένη κίνηση,που εμφανίζεται σε έναν καθορισμένο γραμμικό άξονα, στην ισοδύναμη κίνηση κατά μήκος της επιφάνειας του κυλίνδρου ( όπως σε έναν περιστροφικό άξονα ) (Δείτε το επόμενο). Είναι μια ομάδα 0 του κώδικα G, αλλά η λειτουργία προεπιλογής της υπόκειται στη ρύθμιση 56 (η M30 αποκαθιστά την προεπιλογή G). Η εντολή G107 χρησιμοποιείται είτε για να ενεργοποιήσει είτε για να απενεργοποιήσει την κυλινδρική χαρτογράφηση. Οποιοδήποτε πρόγραμμα γραμμικού άξονα μπορεί να χαρτογραφηθεί κυλινδρικά σε οποιοδήποτε περιστροφικό άξονα (ένα κάθε φορά). Ένα υπάρχον πρόγραμμα γραμμικού άξονα ενός κώδικα G μπορεί να χαρτογραφηθεί κυλινδρικά με την παρεμβολή μιας εντολής G107 στην αρχή του προγράμματος. Η ακτίνα (ή διάμετρος ) της κυλινδρικής επιφάνειας μπορεί να επαναπροσδιοριστεί, επιτρέποντας στην κυλινδρική χαρτογράφηση να εμφανιστεί κατά μήκος επιφανειών διαφορετικών διαμέτρων,χωρίς να πρέπει να αλλαχτεί το πρόγραμμα. Η ακτίνα (Η διάμετρος ) της κυλινδρικής επιφάνειας μπορεί είτε να συγχρονιστεί είτε να είναι ανεξάρτητη από την περιστροφική διάμετρο του άξονα που διευκρινίζεται στις ρυθμίσεις 34 και 79. Η G107 μπορεί επίσης να χρησιμοποιηθεί για να θέσει τη διάμετρο προεπιλογής μιας κυλινδρικής επιφάνειας, ανεξάρτητα από οποιαδήποτε κυλινδρική χαρτογράφηση που μπορεί να είναι σε ισχύ. G107 Περιγραφή 1) Τρείς κωδικοί διευθύνσεων μπορούν να έπονται μιας G107: X, Y ή Z; A ή B; και Q ή R. X, Y, ή Z: Μια διεύθυνση X, Y, ή Z καθορίζει τον γραμμικό άξονα που θα χαρτογραφηθεί στον καθορισμένο περιστροφικό άξονα (Α ή Β).Όταν ένας από αυτούς τους γραμμικούς άξονες διευκρινίζεται, ένας περιστροφικός άξονας πρέπει επίσης να διευκρινιστεί. A ή B: Μια διεύθυνση A ή B προσδιορίζει ποιός περιστροφικός άξονας κρατά την κυλινδρική επιφάνεια. Q ή R: Η Q καθορίζει τη διάμετρο της κυλινδρικής επιφάνειας, ενώ η R καθορίζει την ακτίνα. Όταν η Q ή η R χρησιμοποιούνται, ένας περιστροφικός άξονας πρέπει επίσης να διευκρινιστεί. Εάν ούτε η Q ούτε η R χρησιμοποιούνται, τότε η τελευταία διάμετρος G107 χρησιμοποιείται. Εάν καμία εντολή G107 δεν έχει εκδοθεί από την αρχή ή εάν η τελευταία αξία που διευκρινίστηκε ήταν μηδέν, τότε η διάμετρος θα είναι η αξία στη ρύθμιση 34 και/ή 79 για αυτόν τον περιστροφικό άξονα. Όταν η Q ή R διευκρινίζεται, εκείνη η αξία θα γίνει η νέα αξία G107 για τον διευκρινισμένο περιστροφικό άξονα. 150 Κώδικες G & Δήμου Ζαπάντη

158 Η κυλινδρική χαρτογράφηση θα τεθεί εκτός λειτουργίας αυτόματα όποτε τελειώνει το πρόγραμμα του κώδικα G, αλλά μόνο εάν η ρύθμιση 56 είναι ενεργοποιημένη. Πατώντας το κουμπί της αναστοιχειοθέτησης, οποιαδήποτε κυλινδρική χαρτογράφηση, που βρίσκεται σε ισχύ την τρέχουσα χρονική στιγμή, θα κλείσει ανεξάρτητα από τη θέση της ρύθμισης 56. Παράδειγμα % O0079 (G107 TEST) G00 G40 G49 G80 G90 G28 G91 A0 G90 G00 G54 X1.75 Y0 S5000 M03 G107 A0 Y0 R2. (Εαν δεν υπάρχουν οι αξίες R ήq, η μηχανή θα χρησιμοποιήσει την αξία στη ρύθμιση 34) G43 H01 Z0.25 G01 Z-0.25 F25. G41 D01 X2. Y0.5 G03 X1.5 Y1. R0.5 G01 X-1.5 G03 X-2. Y0.5 R0.5 G01 Y-0.5 G03 X-1.5 Y-1. R0.5 G01 X1.5 G03 X2. Y-0.5 R0.5 G01 Y0. G40 X1.75 G00 Z0.25 M09 M05 G91 G28 Z0. G28 Y0. G90 G107 M30 % G110-G129 Ισοδύναμο Σύστημα# 7-26 (Ομάδα 12) Αυτοί οι κώδικες επιλέγουν ένα από τα ισότιμα συστήματα εργασίας. Όλες οι επόμενες αναφορές στις θέσεις άξονα θα ερμηνευθούν στο νέο ισότιμο σύστημα. Η λειτουργία των G110 μέχρι G129 είναι η ίδια με τις G54 μέχρι G59. & Δήμου Ζαπάντη Κώδικες G 151

159 G136 Αυτόματη Μέτρηση Κέντρου Αντιστάθμισης Εργασίας (Ομάδα 00) (Αυτός ο κώδικας G είναι προαιρετικός και απαιτεί έλεγχο) F I J K X Y Z Ποσοστό τροφών σε ίντσες (χιλ) ανά λεπτό Προαιρετική απόσταση αντισταθμίσματος κατά μήκος του άξονα X Προαιρετική απόσταση αντισταθμίσματος κατά μήκος του Y Προαιρετική απόσταση αντισταθμίσματος κατά μήκος του άξονα Z Προαιρετική εντολή κινήσεων άξονα X Προαιρετική εντολή κινήσεων στον άξονα Y Προαιρετική εντολή κινήσεων στον άξονα Z Η Αυτόματη Μέτρηση του κέντρου Αντιστάθμισης Εργασίας (G136) χρησιμοποιείται για να διατάξει έναν έλεγχο που θα θέσει τα αντισταθμίσματα εργασίας. Μια G136 θα τροφοδοτήσει τους άξονες της μηχανής, σε μια προσπάθεια να εξεταστεί το κομμάτι προς κατεργασία, με έναν έλεγχο ενός τοποθετημένου άξονα. Ο άξονας (άξονες) θα κινηθεί έως ότου παραληφθεί ένα σήμα από τον έλεγχο ή επιτευχθεί το όριο ταξιδιού. Οι αντισταθμιστές εργαλείων (G41, G42, G43, or G44 δεν πρέπει να είναι ενεργοί όταν προσχηματίζεται αυτή η λειτουργία. Το ενεργό ισότιμο σύστημα εργασίας, για την τρέχουσα χρονική περίοδο, τίθεται για κάθε άξονα που προγραμματίζεται. Χρησιμοποιήστε έναν κύκλο G31 με μια M75 ώστε να τεθεί το πρώτο σημείο. Η G136 θα θέσει τις συντεταγμένες εργασίας σε ένα σημείο,στο κέντρο μιας γραμμής του εξετασμένου σημείου,και το σημείο που θα τεθεί με μια M75. Αυτό επιτρέπει το κέντρο του μέρους βρεθεί χρησιμοποιώντας δυο ξεχωριστά εξετασμένα σημεία. Εάν μια I, J, ή K διευκρινίζεται, το κατάλληλο αντιστάθμισμα εργασίας του άξονα μετατοπίζεται από το ποσό της εντολής I, J, ή K. Αυτό επιτρέπει τον αντισταθμιστή εργασίας να μετατοπιστεί μακριά από το σημείο όπου ο έλεγχος έρχεται στην πραγματικότητα σε επαφή με την πλευρά. Σημειώσεις : Δείτε επίσης G31. Τα σημεία που εξετάζονται αντισταθμίζονται από τις τιμές στις ρυθμίσεις 59 μέχρι 62. Χρησιμοποιήστε επαυξητικές κινήσεις G91 κατά τη χρήση μιας G36. Χρησιμοποιήστε τους ορισμένους κώδικες M (M53 & M63) με σκοπό να ανοίγετε και να κλείνετε τον έλεγχο αξόνων. Παράδειγμα: M53 G04 P100 M63 Παράδειγμα προγραμματισμού για να εξεταστεί το κέντρο μια τρύπας : O1234 (G136) M53 G04 P100 M63 G00 G90 G54 X0 Y0 Z-17. G91 G01 Z-1. F20. G31 X1. F10. M75 G01 X-1. G136 X-1. F10. G01 X1. M53 G04 P100 M63 G00 G90 G53 Z0 M Κώδικες G & Δήμου Ζαπάντη

160 Παράδειγμα προγραμματισμού για να εξεταστεί το κέντρο μιας πλευράς: O1234 (G136) M53 G04 P100 M63 G00 G90 G54 X0 Y5. Z-17. G91 G01 Z-1. F20. G31 Y-1. F10. M75 G01 Y1. F20. G00 Z2. Y-10. G01 Z-2. F20. G136 Y1. F10. G01 Y-1. M53 G04 P100 M63 G00 G90 G53 Z0 M30 G141 3D+ Αναπλήρωση κοπτών (Ομάδα 07) X Εντολή άξονα Χ Y Εντολή άξονα Υ Z Εντολή άξονα Z A Εντολή άξονα A (προαιρετική) B Εντολή άξονα B (προαιρετική) D Επιλογή μεγέθους κόπτη (βοηθητική) I Μέγεθος του πρώτου τέμνοντος βάθους J Ποσό μείωσης του τέμνοντος βάθους σε κάθε πέρασμα K Ελάχιστο τέμνον βάθος F Ποσοστό τροφοδοσίας στην G93 ή G94 (βοηθητικό στην G94) Αυτό το χαρακτηριστικό γνώρισμα εκτελεί τρισδιάστατη αναπλήρωση κοπτών. Η μορφή είναι: G141 Xnnn Ynnn Znnn Innn Jnnn Knnn Fnnn Dnnn Οι ακόλουθες γραμμές είναι οι εξής : G01 Xnnn Ynnn Znnn Innn Jnnn Knnn Fnnn ή G00 Xnnn Ynnn Znnn Innn Jnnn Knnn Κάποια συστήματα CAM είναι ικανά να παράγουν X, Y, και Z με τιμές για τις I, J, K. Oι αξίες I, J, και K δίνουν στον έλεγχο την κατεύθυνση προς την οποία θα εφαρμόσει την αποζημίωση στην μηχανή. Οι I, J, και K διευκρινίζουν την κανονική κατεύθυνση,σχετικά με το κέντρο του εργαλείου,προς το σημείο επαφής του στο σύστημα CAM. Τα διανύσματα I, J, και Κ απαιτούνται από τον έλεγχο ώστε να μπορούν να μετατοπίσουν την πορεία εργαλείων προς τη σωστή κατεύθυνση.η αξία της αναπλήρωσης μπορεί να είναι σε μια θετική ή αρνητική κατεύθυνση. Το ποσό αντιστάθμισης που εισάγεται στην ακτίνα ή τη διάμετρο (Ρύθμιση 40)για το εργαλείο θα αποζημιώσει την πορεία με αυτό το ποσό ακόμα κι αν οι κινήσεις εργαλείων είναι 2 ή 3 άξονες. Μόνο οι G00 και G01 μπορούν να χρησιμοποιήσουν μια G141. Ο κώδικας D επιλέγει ποιο αντιστάθμισμα να χρησιμοποιήσει. Η εντολή τροφοδοσίας G93 απαιτείται σε κάθε φραγμό. Με ένα μοναδιαίο διάνυσμα,η σχέση I 2 + J 2 + K 2 πρέπει να είναι ίση με 1. & Δήμου Ζαπάντη Κώδικες G 153

161 Μόνο το τελικό σημείο του διαταγμένου φραγμού αντισταθμίζεται προς την κατεύθυνση των I, J, και K. Για αυτό το λόγο, αυτή η αναπλήρωση συστήνεται μόνο για τις πορείες εργαλείων της επιφάνειας που έχουν μεγάλη ανοχή(μικρή κίνηση μεταξύ των φραγμών του κώδικα). Για ένα πρόγραμμα με καλύτερα αποτελέσματαl από το κέντρο του εργαλείου που χρησιμοποιεί a ball nose end mill. G141 Παράδειγμα: T1 M06 G00 G90 G54 X0 Y0 Z0 A0 B0 G141 D01 X0.Y0. Z0. (RAPID POSIT WITH 3 AX C COMP) G01 G93 X.01 Y.01 Z.01 I.1 J.2 K.9747 F300. (FEED INV TIME) X.02 Y.03 Z.04 I.15 J.25 K.9566 F300. X.02 Y.055 Z.064 I.2 J.3 K.9327 F X2.345 Y.1234 Z I.25 J.35 K.9028 F200. (LAST MOTION) G94 F50. (CANCEL G93) G0 G90 G40 Z0 (Rapid to Zero, Cancel Cutter Comp) X0 Y0 M30 G143 Αναπλήρωση εργαλείου με 5 άξονες (Ομάδα 08) (Αυτός ο κώδικας Gείναι προαιρετικός. Ισχύει μόνο για τις μηχανές στις οποίες όλη η περιστροφική κίνηση είναι η μετακίνηση του τέμνοντος εργαλείου) Αυτός ο κώδικας G επιτρέπει στο χρήστη να διορθώσει τις παραλλαγές στο μήκος των εργαλείων κοπής χωρίς την ανάγκη ενός επεξεργαστή CAD/CAM. Ένας κώδικας H απαιτείται για τη επιλογή του μήκους εργαλείων από τους πίνακες αναπληρώσεων του υπάρχοντος μήκους. Μια εντολή G49 ή H00 θα ακυρώσει αναπλήρωση των 5 αξόνων. Για να λειτουργήσει σωστά μια G143 θα πρέπει να υπάρχουν δυο περιστροφικοί άξονες, A και B. Ο απόλυτος τρόπος προσδιορισμού της θέσης, G90 θα πρέπει να είναι ενεργός (η G91 δεν μπορεί να χρησιμοποιηθεί). Η θέση εργασίας 0,0 για τους άξονες A και B πρέπει να είναι έτσι ώστε το εργαλείο να είναι παράλληλο με την κίνηση του άξονα Z. Η πρόθεση πίσω από την G143 είναι να αντισταθμιστεί η διαφορά στο μήκος εργαλείων μεταξύ του αρχικά προορισμένου εργαλείου και ενός υποκατάστατου εργαλείου. Η χρησιμοποίηση μιας G143 επιτρέπει στο πρόγραμμα να τρέξει,χωρίς να χρειαστεί να προορίσει ένα νέο μήκος εργαλείου. Η Αναπλήρωση του μήκους εργαλείου G143 λειτουργεί μόνο με σύντομες (G00) και γραμμικές κινήσεις τροφοδοσίας (G01); Καμία άλλη λειτουργία τροφοδοσίας (G02 ή G03) ή κονσερβοποιημένοι κύκλοι (τρύπημα κτλ.) μπορούν να χρησιμοποιηθούν.για ένα θετικό μήκος εργαλείου, ο άξονας Ζ θα κινούνταν προς τα πάνω (θετική κατεύθυνση). Εάν ένα από X, Y ή Z δεν είναι προγραμματισμένο, δεν θα υπάρξει καμία κίνηση σε εκείνον τον άξονα,ακόμη και αν η κίνηση του A ή του B ένα καινούριο διάνυσμα του μήκους εργαλείου. Κατά συνέπεια,ένα χαρακτηριστικό πρόγραμμα θα χρησιμοποιούσε και τους 5 άξονες σε έναν φραγμό στοιχείων. Η G143 μπορεί να έχει επιπτώσεις στη διαταγμένη κίνηση όλων των αξόνων ώστε να αντισταθμιστούν οι άξονες Α και Β. Ο αντίστροφος τρόπος τροφοδοσίας (G93) συστήνεται, κατά τη χρησιμοποίηση της G143. Ακολουθεί παράδειγμα: T1 M06 G00 G90 G54 X0 Y0 Z0 A0 B0 G143 H01 X0. Y0. Z0. A-20. B-20. (RAPID POSIT W. 5AX COMP) G01 G93 X.01 Y.01 Z.01 A-19.9 B-19.9 F300. (FEED INV TIME) X0.02 Y0.03 Z0.04 A-19.7 B-19.7 F300. X0.02 Y0.055 Z0.064 A-19.5 B-19.6 F300 X2.345 Y.1234 Z A B F200. (LAST MOTION) G94 F50. (CANCEL G93) G0 G90 G49 Z0 (RAPID TO ZERO, CANCEL 5 AXS COMP) X0 Y0 M Κώδικες G & Δήμου Ζαπάντη

162 G150 Pocket Milling Γενικού σκοπού (Ομάδα 00) D Επιλογή ακτίνας του εργαλείου αντιστάθμισης F Ποσοστό τροφοδοσίας I Αύξηση της τομής στον άξονα X (Θετική τιμή) J Αύξηση της τομής στον άξονα Y (θετική τιμή) K Ποσό του τελειωτικού περάσματος (θετική τιμή) P Αριθμός υποπρογραμμάτων που καθορίζει την γεωμετρία των εγκοπών Q Αυξανόμενο βάθος τομής ανά πέρασμα στον άξονα Z (θετική τιμή) R θέση του επιπέδου R S Προαιρετική ταχύτητα αξόνων X Θέση έναρξης X Y Θέση έναρξης Υ Z Τελικό βάθος εγκοπής Η G150 ξεκινά με τον προσδιορισμό της θέσης του κόπτη σε ένα σημείο έναρξης μέσα στην εγκοπή, και ολοκληρώνει με μια τελειωτική τομή. Το τέλος του mill θα βυθιστεί στον άξονα Z. Καλείται ένα υποπρόγραμμα P### που καθορίζει την γεωμετρική εγκοπή μιας κλειστής περιοχής, χρησιμοποιώντας τις κινήσεις G01, G02, και G03 στους άξονες X και Y πάνω στην εγκοπή. Η εντολή G150 θα ψάξει για ένα εσωτερικό υποπρόγραμμα με έναν αριθμό N ο οποίος διευκρινίζεται από τον κώδικα P.Εάν αυτός δεν βρίσκεται,ο έλεγχος θα ψάξει για ένα εξωτερικό υποπρόγραμμα. Εάν τίποτα από αυτά δεν βρεθεί, το υποπρόγραμμα alarm 314 Εκτός μνήμης θα παραχθεί. Σημείωση: Κατά τον καθορισμό της γεωμετρικής εγκοπής στο υποπρόγραμμα, μην γυρίσετε στην αρχική τρύπα αφότου κλείσει το σχήμα της εγκοπής. Μια αξία I ή Jκαθορίζει τον αριθμό των περασμάτων που εκτελεί ο κόπτης σε κάθε αύξηση τομής. Εάν η I χρησιμοποιείται, η εγκοπή είναι εκτός μιας σειράς αυξανόμενων τομών στον άξονα X. Εάν χρησιμοποιείται η J,οι αυξανόμενες τομές βρίσκονται στον άξονα Y. Η εντολή K ένα ποσό τελειωτικών περασμάτων στην εγκοπή. Εάν μια αξία K διευκρινίζεται, ένα τελειωτικό πέρασμα εκτελείται από το ποσό K, γύρω από το εσωτερικό της γεωμετρίας της εγκοπής, για το τελευταίο πέρασμα, και γίνεται στο τελικό βάθος Z.Δεν υπάρχει καμία εντολή τελειωτικών περασμάτων για το βάθος Z. Η αξία Rχρειάζεται να διευκρινιστεί ακόμα κι αν είναι 0 (R0), ή η τελευταία αξία R που είχε διευκρινιστεί θα χρησιμοποιηθεί. Πολλαπλά περάσματα στην περιοχή εγκοπής γίνονται, ξεκινώντας από το επίπεδο R, με κάθε πέρασμα του Q στο τελικό βάθος (βάθος στον άξονα Ζ). Η εντολή G150 θα κάνει αρχικά ένα πέρασμα γύρω από τη γεωμετρία εγκοπής,αφήνοντας το απόθεμα με την K,και κατόπιν αυτού θα κάνει περάσματα από την I ή την J, μετά από την τροφοδοσία από την αξία της Q,μέχρις ότου φθάσει στο βάθος Z. Η εντολή Q πρέπει να είναι στη γραμμή G150, ακόμα κι αν επιδιώκεται μόνο ένα πέρασμα στο βάθος Z. Η εντολή Q ξεκινά από το επίπεδο R. Σημειώσεις: Tο υποπρόγραμμα (P) δεν θα πρέπει να αποτελείται από περισσότερες από 40 κινήσεις στη γεωμετρία της εγκοπής.η εντολή Q θα πρέπει να είναι στη γραμμή G150, ακόμη και αν επιδιώκεται μόνο ένα πέρασμα στο βάθος Z. Η εντολή Q ξεκινά από το επίπεδο R.Μπορεί να είναι απαραίτητο να τρυπηθεί με τρυπάνι ένα αρχικό σημείο, για τον κόπτη G150, στο τελικό βάθος (Z). Κατόπιν τοποθετήστε το τέλος του mill στη θέση έναρξης των αξόνων ΧΥ μέσα στην εγκοπή για την εντολή G150. & Δήμου Ζαπάντη Κώδικες G 155

163 Παράδειγμα O01001 (G150 Παράδειγμα εγκοπής ) T1 M06 (T1 Τρύπα εκκαθάρισης τρυπανιών για το endmill) G90 G54 G00 X3.25 Y4.5 S1200 M03 (Αρχικό σημείο εγκοπής ) G43 H01 Z1.0 M08 (Αντιστάθμισμα μήκους εργαλείου, σε ένα αρχικό σημείοz,ανοίξτε το ψυκτικό μέρος ) G83 Z-1.5 Q0.25 R0.1 F20. (Ανοίξτε ένα κύκλο με τρυπάνι) G53 G49 Z0 (Επιστρέφει την Z στην αρχική θέση) T2 M06 (.5 Endmill) (T2 Κόβει εγκοπή σε δυο περάσματα στο βάθος Z ) G54 G90 G00 X3.25 Y4.5 S1450 M03 (Αρχικό σημείο εγκοπής ) G43 H02 Z1.0 M08 (Αντιστάθμισμα μήκους εργαλείου, σε ένα αρχικό σημείοz,ανοίξτε το ψυκτικό μέρος ) G150 X3.25 Y4.5 Z-1.5 G41 J0.35 K.01 Q0.8 R.1 P2001 D02 F15. (K κάνει ένα τελειωτικό πέρασμα 0.01"στις πλευρές) G40 X3.25 Y4.5 (Ακυρώστε την επιχείρηση κοπτών και επανατοποθετήστε στο σημείο έναρξης της εγκοπής ) G53 G49 Y0 Z0 (Επιστρέφει την Ζ στην αρχική της θέση) M30 (Τέλος του κυρίου προγράμματος) O02001 (Ξεχωρίστε το πρόγραμμα σαν υποπρόγραμμα για την γεωμετρική εγκοπή G150) G01 Y7. (Η πρώτη κίνηση πάνω στη γεωμετρική εγκοπή με μια κίνηση G01) X1.5 (Οι επόμενες γραμμές καθορίζουν την γεωμετρική εγκοπή) G03 Y5.25 R0.875 G01 Y2.25 G03 Y0.5 R0.875 G01 X5. G03 Y2.25 R0.875 G01 Y5.25 G03 Y7. R0.875 G01 X3.25 (Στενός βρόχος της γεωμετρίας της εγκοπής. Μην επανατοποθετείτε στην αρχική τρύπα.) M99 (Επιστρέψτε στο αρχικό πρόγραμμα) 156 Κώδικες G & Δήμου Ζαπάντη

164 Τετράγωνη Εγκοπή 5.0 x 5.0 x DP. Τετράγωνη εγκοπή Κύριο Πρόγραμμα Υποπρόγραμμα % % O01001 O01002 (Υποπρόγραμμα για T1 M06 (το εργαλείο #1 είναι ένα endmill διαμέτρου 0.500" ) G01 Y2. (1) G90 G54 G00 X0. Y1.5 (XY αρχικό σημείο) X-2.5 (2) S2000 M03 Y-2.5 (3) G43 H01 Z0.1 M08 X2.5 (4) G01 Z0.01 F30. Y2.5 (5) G150 P1002 Z-0.5 Q0.25 R0.01 J0.3 K0.01 G41 D01 F10. X0. (6) (Στενός βρόχος εγκοπής) G40 G01 X0. Y1.5 M99 (Επιστροφή στο κύριο πρόγραμμα) G00 Z1. M09 % G53 G49 Y0. Z0. M30 % Απόλυτα και επαυξητικά παραδείγματα ενός υποπρογράμματος που καλείται από την εντολή P #### στη γραμμή G150: Απόλυτο Υποπρόγραμμα Επαυξητικό Υποπρόγραμμα % % O01002 (G90 Υποπρόγραμμα για G150) O01002 (G91 Υποπρόγραμμα γιαg150) G90 G01 Y2. (1) G91 G01 Y0.5 (1) X-2.5 (2) X-2.5 (2) Y-2.5 (3) Y-5. (3) X2.5 (4) X5. (4) Y2.5 (5) Y5. (5) X0. (6) X-2.5 (6) M99 G90 % M99 % & Δήμου Ζαπάντη Κώδικες G 157

165 Τετράγωνο Νησί 5.0 x 5.0 x DP. Τετράγωνη εγκοπή Κύριο Πρόγραμμα Υποπρόγραμμα % % O01001 O01002 (Υποπρόγραμμα για G150 στην T1 M06 (το εργαλείο #1 είναι ένα endmill διαμέτρου 0.500" ) G01 Y2. (1) G90 G54 G00 X0. Y1.5 (XY αρχικό σημείο) X-2.5 S2000 M03 Y-2.5 (3) G43 H01 Z0.1 M08 X2.5 (4) G01 Z0.01 F30. Y2.5 (5) G150 P1002 Z-0.5 Q0.25 R0.01 J0.3 K0.01 G41 D01 F10. X0. (6) (Στενός βρόχος εγκοπής) G40 G01 X0. Y1.5 M99 (Επιστροφή στο κύριο πρόγραμμα) G00 Z1. M09 % G53 G49 Y0. Z0. M30 % Απόλυτα και επαυξητικά παραδείγματα ενός υποπρογράμματος που καλείται από την εντολή P #### στη γραμμή G150: Απόλυτο Υποπρόγραμμα Επαυξητικό Υποπρόγραμμα % % O01002 (G90 Υποπρόγραμμα για G150) O01002 (G91 Υποπρόγραμμα για G150) G90 G01 Y2. (1) G91 G01 Y0.5 (1) X-2.5 (2) X-2.5 (2) Y-2.5 (3) Y-5. (3) X2.5 (4) X5. (4) Y2.5 (5) Y5. (5) X0. (6) X-2.5 (6) M99 G90 % M99 % 158 Κώδικες G & Δήμου Ζαπάντη

166 Στρογγυλό Νησί 5.0 x 5.0 x DP. Τετράγωνο Θυλάκιο με Στρογγυλό Νησί Βασικό Πρόγραμμα Υποπρόγραμμα % % O03010 O03020 T1 M06 (Tool is a 0.500" diameter endmill) G01 Y1. (1) G90 G54 G00 X2. Y2. (XY Θέση εκκίνησης) X6. (2) S2500 M03 Y6. (3) G43 H01 Z0.1 M08 X1. (4) G01 Z0. F30. Y3.5 (5) G150 P3020 X2. Y2. Z-0.5 Q0.5 R0.01 J0.3 K0.01 G41 D01 F10. X2.5 (6) G40 G01 X2. Y2. G02 I1. (7) G00 Z1. M09 G02 X3.5 Y4.5 R1. (8) G53 G49 Y0. Z0. G01 Y6. (9) M30 X1. (10) % Y1. (11) X2. (12) M99 (Επιστροφή στο κύριο πρόγραμμα) % & Δήμου Ζαπάντη Κώδικες G 159

167 G153 Κύκλος Κατεργασίας Τρυποκάρυδου Υψηλής Ταχύτητας 5 ου άξονα (Ομάδα 09) Ε Ορίζει την απόσταση από το αρχικό σημείο ως το κάτω μέρος της οπής F Ρυθμός Τροφοδοσίας σε ίντσες (ή χιλιοστά) ανά λεπτό I Μέγεθος βάθους πρώτης κοπής (πρέπει να είναι θετική τιμή) J Ποσό μείωσης βάθους κοπής κάθε περάσματος (πρέπει να είναι θετική τιμή) K Ελάχιστο βάθος κοπής (πρέπει να είναι θετική τιμή) L Αριθμός επαναλήψεων P Παύση στο τέλος κάθε τρυπήματος σε δευτερόλεπτα Q Τιμή κοπής (πρέπει να είναι θετική τιμή) Α Αρχικό σημείο εργαλείου άξονα Α Β Αρχικό σημείο εργαλείου άξονα Β X Αρχικό σημείο εργαλείου άξονα X Υ Αρχικό σημείο εργαλείου άξονα Υ Z Αρχικό σημείο εργαλείου άξονα Ζ Αυτός είναι ένας κύκλος τρυπήματος τρυποκάρυδου υψηλής ταχύτητας όπου η απόσταση ανάκλησης ορίζεται από τη Ρύθμιση 22. Αν ορίζεται τιμή Ι, J και Κ, επιλέγεται διαφορετικό τρόπος λειτουργίας. Το πρώτο πέρασμα θα κόψει κατά ποσό Ι, κάθε διαδοχική κοπή θα μειώνεται κατά ποσό J και το ελάχιστο βάθος κοπής θα είναι Κ. Αν χρησιμοποιείται Ρ, το εργαλείο θα σταματήσει στο κάτω μέρος της οπής για αυτό το χρονικό διάστημα. Σημειώστε ότι αυτός ο χρόνος παύσης ισχύει και για όλα τα επακόλουθα τμήματα που δεν ορίζεται χρόνος παύσης. G154 Επιλογή Συντεταγμένων Εργασίας Ρ1-Ρ99 (Ομάδα 12) Παρέχει 99 επιπρόσθετων νέων οριζόμενων σχετικών θέσεων εργασίας. Το G154 με μια τιμή Ρ από 1 ως 99 θα ενεργοποιήσει τις επιπρόσθετες νέες οριζόμενες σχετικές θέσεις εργασίας. Παράδειγμα G154 Ρ10 θα επιλέξει τη νέα οριζόμενη σχετική θέση εργασίας 10 από τη λίστα των επιπρόσθετων νέων οριζόμενων σχετικών θέσεων εργασίας. Σημειώστε ότι τα G110 ως G129 αναφέρονται στις ίδιες νέες οριζόμενες σχετικές θέσεις εργασίας με το G154 Ρ1 ως Ρ20. Μπορούν να επιλεγούν και με τις δύο μεθόδους. Όταν μια νέα οριζόμενη σχετική θέση εργασίας G154 είναι ενεργή η επικεφαλίδα στην επάνω δεξιά νέα οριζόμενη σχετική θέση εργασίας θα εμφανίζει την τιμή G154 Ρ. G154 μορφή νέων οριζόμενων σχετικών θέσεων εργασίας. G154 work offsets format #14001-#14006 G154 P1 (also #7001-#7006 and G110) #14021-#14026 G154 P2 (also #7021-#7026 and G111) #14041-#14046 G154 P3 (also #7041-#7046 and G112) #14061-#14066 G154 P4 (also #7061-#7066 and G113) #14081-#14086 G154 P5 (also #7081-#7086 and G114) #14101-#14106 G154 P6 (also #7101-#7106 and G115) #14121-#14126 G154 P7 (also #7121-#7126 and G116) #14141-#14146 G154 P8 (also #7141-#7146 and G117) #14161-#14166 G154 P9 (also #7161-#7166 and G118) #14181-#14186 G154 P10 (also #7181-#7186 and G119) #14201-#14206 G154 P11 (also #7201-#7206 and G120) #14221-#14221 G154 P12 (also #7221-#7226 and G121) #14241-#14246 G154 P13 (also #7241-#7246 and G122) #14261-#14266 G154 P14 (also #7261-#7266 and G123) #14281-#14286 G154 P15 (also #7281-#7286 and G124) 160 Κώδικες G & Δήμου Ζαπάντη

168 #14301-#14306 G154 P16 (also #7301-#7306 and G125) #14321-#14326 G154 P17 (also #7321-#7326 and G126) #14341-#14346 G154 P18 (also #7341-#7346 and G127) #14361-#14366 G154 P19 (also #7361-#7366 and G128) #14381-#14386 G154 P20 (also #7381-#7386 and G129) #14401-#14406 G154 P21 #14421-#14426 G154 P22 #14441-#14446 G154 P23 #14461-#14466 G154 P24 #14481-#14486 G154 P25 #14501-#14506 G154 P26 #14521-#14526 G154 P27 #14541-#14546 G154 P28 #14561-#14566 G154 P29 #14581-#14586 G154 P30 #14781-#14786 G154 P40 #14981-#14986 G154 P50 #15181-#15186 G154 P60 #15381-#15386 G154 P70 #15581-#15586 G154 P80 #15781-#15786 G154 P90 #15881-#15886 G154 P95 #15901-#15906 G154 P96 #15921-#15926 G154 P97 #15941-#15946 G154 P98 #15961-#15966 G154 P99 G155 Αντίστροφος Κύκλος Κατεργασίας Σπειρώματος 5 ου άξονα (Ομάδα 09) Το G154 διενεργεί μόνο κυματοειδή σπειρώματα. Για αντίστροφα άκαμπτα σπειρώματα 5 ου άξονα διαθέσιμο είναι το G174. Ε Ορίζει την απόσταση από το αρχικό σημείο ως το κάτω μέρος της οπής F Ρυθμός Τροφοδοσίας σε ίντσες (ή χιλιοστά) ανά λεπτό L Αριθμός επαναλήψεων Α Αρχικό σημείο εργαλείου άξονα Α Β Αρχικό σημείο εργαλείου άξονα Β X Αρχικό σημείο εργαλείου άξονα X Υ Αρχικό σημείο εργαλείου άξονα Υ Z Αρχικό σημείο εργαλείου άξονα Ζ S Ταχύτητα Ατράκτου Μια συγκεκριμένη θέση Χ, Υ, Ζ, Α, Β πρέπει να προγραμματιστεί πριν δοθεί εντολή για το κύκλο κατεργασίας. Η θέση χρησιμοποιείται ως «Αρχική θέση έναρξης». Δεν χρειάζεται να ξεκινήσετε την άτρακτο Αντίθετα από τους δείκτες του ρολογιού πριν από αυτόν τον κύκλο κατεργασίας. Η ρύθμιση το κάνει αυτό αυτόματα. & Δήμου Ζαπάντη Κώδικες G 161

169 G161 Κύκλος Κατεργασίας Τρυπήματος 5 ου άξονα (Ομάδα 09) Ε F L Α Β X Υ Z Ορίζει την απόσταση από το αρχικό σημείο ως το κάτω μέρος της οπής Ρυθμός Τροφοδοσίας σε ίντσες (ή χιλιοστά) ανά λεπτό Αριθμός επανάληψης Αρχικό σημείο εργαλείου άξονα Α Αρχικό σημείο εργαλείου άξονα Β Αρχικό σημείο εργαλείου άξονα X Αρχικό σημείο εργαλείου άξονα Υ Αρχικό σημείο εργαλείου άξονα Ζ Μια συγκεκριμένη θέση Χ, Υ, Ζ, Α, Β πρέπει να προγραμματιστεί πριν δοθεί εντολή για το κύκλο κατεργασίας. Η θέση χρησιμοποιείται ως «Αρχική θέση έναρξης». G162 Κύκλος Κατεργασίας Τρυπήματος με Σημάδι 5 ου άξονα (Ομάδα 09) Ε Ορίζει την απόσταση από το αρχικό σημείο ως το κάτω μέρος της οπής F Ρυθμός Τροφοδοσίας σε ίντσες (ή χιλιοστά) ανά λεπτό L Αριθμός επαναλήψεων Ρ Χρόνος παύσης στο κάτω μέρος της οπής Α Αρχικό σημείο εργαλείου άξονα Α Β Αρχικό σημείο εργαλείου άξονα Β X Αρχικό σημείο εργαλείου άξονα X Υ Αρχικό σημείο εργαλείου άξονα Υ Z Αρχικό σημείο εργαλείου άξονα Ζ Μια συγκεκριμένη θέση Χ, Υ, Ζ, Α, Β πρέπει να προγραμματιστεί πριν δοθεί εντολή για το κύκλο κατεργασίας. Η θέση χρησιμοποιείται ως «Αρχική θέση έναρξης». 162 Κώδικες G & Δήμου Ζαπάντη

170 G163 Κανονικός Κύκλος Κατεργασίας Τρυπήματος Τρυποκάρυδου 5 ου άξονα (Ομάδα 09) Ε F I J K L P Q Α Β X Υ Z Ορίζει την απόσταση από το αρχικό σημείο ως το κάτω μέρος της οπής Ρυθμός Τροφοδοσίας σε ίντσες (ή χιλιοστά) ανά λεπτό Προαιρετικό μέγεθος βάθους πρώτης κοπής Προαιρετικό ποσό μείωσης βάθους κοπής κάθε περάσματος Προαιρετικό ελάχιστο βάθος κοπής Αριθμός επαναλήψεων Προαιρετική παύση στο τέλος κάθε τρυπήματος σε δευτερόλεπτα Τιμή κοπής πάντα επαυξημένη Αρχικό σημείο εργαλείου άξονα Α Αρχικό σημείο εργαλείου άξονα Β Αρχικό σημείο εργαλείου άξονα X Αρχικό σημείο εργαλείου άξονα Υ Αρχικό σημείο εργαλείου άξονα Ζ Μια συγκεκριμένη θέση Χ, Υ, Ζ, Α, Β πρέπει να προγραμματιστεί πριν δοθεί εντολή για το κύκλο κατεργασίας. Η θέση χρησιμοποιείται ως «Αρχική θέση έναρξης». Αν ορίζεται τιμή Ι, J και Κ, επιλέγεται το πρώτο πέρασμα θα κόψει κατά ποσό Ι, κάθε διαδοχική κοπή θα μειώνεται κατά ποσό J και το ελάχιστο βάθος κοπής θα είναι Κ. Η τιμή Ρ χρησιμοποιείται, το εργαλείο θα σταματήσει στο κάτω μέρος της οπής μετά το τελευταίο τρύπημα για αυτό το χρονικό διάστημα. Το ακόλουθο παράδειγμα θα τρυπήσει αρκετές φορές και θα κάνει παύση 1,5 δευτερόλεπτα στο τέλος: G163 Z-0.62 F15. R01 Q0.175 P1.5 Σημειώστε ότι αυτός ο χρόνος παύσης ισχύει και για όλα τα επακόλουθα τμήματα που δεν ορίζεται χρόνος παύσης. Η Ρύθμιση 52 αλλάζει τον τρόπο που λειτουργεί το G163 όταν επιστρέφει στο στην αρχική θέση. Συνήθως το επίπεδο R ρυθμίζεται καλά πάνω από την κοπή για να εξασφαλίσει ότι η κίνηση τρυπήματος επιτρέπει να καθαρίζονται τα απόβλητα από την οπή. Αυτό προκαλεί μια χαμένη κίνηση όταν γίνεται το πρώτο τρύπημα σε αυτόν τον "άδειο" χώρο. Αν η Ρύθμιση 52 έχει γίνει σε απόσταση που απαιτείται για να καθαριστούν τα απόβλητα, η αρχική θέση μπορεί να τοποθετηθεί πολύ πιο κοντά στο εξάρτημα όπου γίνεται το τρύπημα. Όταν πραγματοποιείται η κίνηση καθαρισμού στην αρχική θέση, ο άξονας Z θα κινηθεί πάνω από την αρχική θέση κατά την τιμή αυτής της ρύθμισης. & Δήμου Ζαπάντη Κώδικες G 163

171 G164 Ελαφρύ Χτύπημα Κύκλου Κατεργασίας 5 ου άξονα (Ομάδα 09) Ο G164εκτελεί μόνο ελαφρά κυμαινόμενα χτυπήματα. Ο G174/184 είναι διαθέσιμος για ελαφρύ άκαμπτο χτύπημα του 5 ου άξονα. Ε F L Α Β X Υ Z S Ορίζει την απόσταση από το αρχικό σημείο ως το κάτω μέρος της οπής Ρυθμός Τροφοδοσίας σε ίντσες (ή χιλιοστά) ανά λεπτό Αριθμός επαναλήψεων Αρχικό σημείο εργαλείου άξονα Α Αρχικό σημείο εργαλείου άξονα Β Αρχικό σημείο εργαλείου άξονα X Αρχικό σημείο εργαλείου άξονα Υ Αρχικό σημείο εργαλείου άξονα Ζ Ταχύτητα Ατράκτου Μια συγκεκριμένη θέση Χ, Υ, Ζ, Α, Β πρέπει να προγραμματιστεί πριν δοθεί εντολή για το κύκλο κατεργασίας. Η θέση χρησιμοποιείται ως «Αρχική θέση έναρξης». Δεν χρειάζεται να ξεκινήσετε την άτρακτο Αντίθετα από τους δείκτες του ρολογιού πριν από αυτόν τον κύκλο κατεργασίας. Η ρύθμιση το κάνει αυτό αυτόματα. G165 Διάνοιξη Κύκλου Κατεργασίας 5 ου άξονα (Ομάδα 09) Ε F L Α Β X Υ Z Ορίζει την απόσταση από το αρχικό σημείο ως το κάτω μέρος της οπής Ρυθμός Τροφοδοσίας σε ίντσες (ή χιλιοστά) ανά λεπτό Αριθμός επαναλήψεων Αρχικό σημείο εργαλείου άξονα Α Αρχικό σημείο εργαλείου άξονα Β Αρχικό σημείο εργαλείου άξονα X Αρχικό σημείο εργαλείου άξονα Υ Αρχικό σημείο εργαλείου άξονα Ζ 164 Κώδικες G & Δήμου Ζαπάντη

172 Μια συγκεκριμένη θέση Χ, Υ, Ζ, Α, Β πρέπει να προγραμματιστεί πριν δοθεί εντολή για το κύκλο κατεργασίας. Η θέση χρησιμοποιείται ως «Αρχική θέση έναρξης». G166 Διάνοιξη Σταμάτημα Κύκλου Κατεργασίας 5 ου άξονα (Ομάδα 09) Ε Ορίζει την απόσταση από το αρχικό σημείο ως το κάτω μέρος της οπής F Ρυθμός Τροφοδοσίας σε ίντσες (ή χιλιοστά) ανά λεπτό L Αριθμός επαναλήψεων Α Αρχικό σημείο εργαλείου άξονα Α Β Αρχικό σημείο εργαλείου άξονα Β X Αρχικό σημείο εργαλείου άξονα X Υ Αρχικό σημείο εργαλείου άξονα Υ Z Αρχικό σημείο εργαλείου άξονα Ζ Μια συγκεκριμένη θέση Χ, Υ, Ζ, Α, Β πρέπει να προγραμματιστεί πριν δοθεί εντολή για το κύκλο κατεργασίας. Η θέση χρησιμοποιείται ως «Αρχική θέση έναρξης». G169 Διάνοιξη και Κατοικία Κύκλου Κατεργασίας 5 ου άξονα (Ομάδα 09) Ε Ορίζει την απόσταση από το αρχικό σημείο ως το κάτω μέρος της οπής F Ρυθμός Τροφοδοσίας σε ίντσες (ή χιλιοστά) ανά λεπτό L Αριθμός επαναλήψεων Α Αρχικό σημείο εργαλείου άξονα Α Β Αρχικό σημείο εργαλείου άξονα Β X Αρχικό σημείο εργαλείου άξονα X Υ Αρχικό σημείο εργαλείου άξονα Υ Z Αρχικό σημείο εργαλείου άξονα Ζ & Δήμου Ζαπάντη Κώδικες G 165

173 Μια συγκεκριμένη θέση Χ, Υ, Ζ, Α, Β πρέπει να προγραμματιστεί πριν δοθεί εντολή για το κύκλο κατεργασίας. Η θέση χρησιμοποιείται ως «Αρχική θέση έναρξης». G174 CCW Μη κατακόρυφο Άκαμπτο Χτύπημα (Ομάδα 00) G184 CW Μη κατακόρυφο Άκαμπτο Χτύπημα (Ομάδα 00) F Ρυθμός Τροφοδοσίας σε ίντσες ανά λεπτό X Θέση X στο βάθος της τρύπας Y Θέση Υ στο βάθος της τρύπας Z Θέση στο βάθος της τρύπας S Ταχύτητα Ατράκτου Μια συγκεκριμένη θέση Χ, Υ, Ζ, Α, Β πρέπει να προγραμματιστεί πριν δοθεί εντολή για το κύκλο κατεργασίας. Η θέση χρησιμοποιείται ως «Αρχική θέση έναρξης». Αυτός ο κώδικας G χρησιμοποιείται για να εκτελέσει άκαμπτα ελαφριά χτυπήματα για μη κατακόρυφες τρύπες. Μπορεί να χρησιμοποιηθεί με μια δεξιό-γωνιακή κεφαλή για να εκτελέσει άκαμπτα ελαφριά χτυπήματα στον X ή στον Y άξονα σε μια φρέζα τριών αξόνων, ή να εκτελέσει άκαμπτα ελαφριά χτυπήματα παραπλεύρως σε μια αυθαίρετη γωνία με μια φρέζα πέντε αξόνων. Η αναλογία μεταξύ της τροφοδοσίας και της ταχύτητας ατράκτου πρέπει να είναι ακριβώς το κομμένο μαύρο νήμα. Δεν χρειάζεται να ξεκινήσετε την άτρακτο πριν από αυτόν τον κύκλο κατεργασίας. Η ρύθμιση το κάνει αυτό αυτόματα. G187 Ρύθμιση Ομαλού Επιπέδου (Ομάδα 00) Ο G-187 είναι μια ακριβής εντολή που μπορεί να τεθεί και ελέγξει και την ομαλότητα και την τιμή κυκλικότητας γωνίας όταν κόβεται ένα κομμάτι. Η εφαρμογή χρήσης για τον G187 είναι G187 Pn Ennnn. P E Ελέγχει το επίπεδο ομαλότητας, P1 (τραχύ), P2 (μεσαίο) ή P3 (τέλος). Ρυθμίζει τη τιμή κυκλικότητας γωνίας, προσωρινά παραμερίζοντας τη Ρύθμιση 85 «Κυκλικότητα Γωνίας». Η Ρύθμιση 191 θέτει την αθέτηση ομαλότητας στον χρήστη αναφέροντας τη με «τραχύ», «μεσαίο» ή «τέλος» όταν ο G187 δεν είναι ενεργός. Η ρύθμιση «Μεσαίο» είναι η εργοστασιακή ρύθμιση αθέτησης. ΣΗΜΕΙΩΣΗ: Αλλάζοντας ρύθμιση191 σε «Τέλος» θα πάρει περισσότερο χρόνο να επεξεργαστεί ένα κομμάτι. Χρησιμοποιήστε αυτή τη ρύθμιση μόνο όταν χρειάζεται για το καλύτερο τελείωμα. Ο G187 Pm Ennnn θέτει και την ομαλότητα και την τιμή κυκλικότητας γωνίας. Ο G187 Pm θέτει την ομαλότητα αλλά αφήνει την τιμή κυκλικότητας γωνίας στην τρέχουσα τιμή της Ο G187 από μόνος του ακυρώνει την τιμή Ε και θέτει την ομαλότητα στην αθέτηση ομαλότητας αναφερόμενο από τη ρύθμιση 191. Ο G187 θα ακυρωθεί όποτε πατηθεί το "Reset", ο M30 ή ο M02 έχουν εκτελεστεί, το τέλος του προγράμματος έχει φτάσει, ή έχει πατηθεί το E-stop. G188 Παίρνει Πρόγραμμα από το PST (Ομάδα 00) Καλεί το πρόγραμμα των κομματιών για τη φόρτωση της παλέτας βασιζόμενο στην είσοδο του Πίνακα Προγράμματος Παλέτας στην παλέτα. 166 Κώδικες G & Δήμου Ζαπάντη

174 ΚΩΔΙΚΕΣ M (ΔΙΑΦΟΡΕΣ ΛΕΙΤΟΥΡΓΙΕΣ) Εισαγωγή Οι κώδικες M δεν είναι εντολές κινήσεων αξόνων για το μηχάνημα. Η μορφή ενός κώδικα M είναι το γράμμα "M" που ακολουθείται από δύο αριθμούς, παράδειγμα M03. Μόνο ένας κώδικας M ανά γραμμή κώδικα μπορεί να προγραμματιστεί. Όλοι οι κώδικες M είναι ενεργοί στο τέλος του τμήματος. M00 Σταμάτημα Προγράμματος Ο κώδικας M00 σταματά ένα πρόγραμμα. Σταματά τους άξονες, την άτρακτο, κλείνει το ψυκτικό (περιλαμβάνει το Ψυκτικό Μέσω Ατράκτου- Through Spindle Coolant). Το επόμενο τμήμα (το τμήμα μετά το M00) θα φωτιστεί έντονα όταν γίνει ορατό στον επεξεργαστή προγράμματος. Πατώντας το Cycle Start θα συνεχιστεί η λειτουργία του προγράμματος από το τμήμα που φωτίζεται έντονα. M01 Προαιρετικό Σταμάτημα Προγράμματος Το M01 λειτουργεί όπως και το M00, με εξαίρεση ότι το χαρακτηριστικό «Προαιρετικό Σταμάτημα» πρέπει να λειτουργεί. M02 Τέλος Προγράμματος Το M02 τερματίζει ένα πρόγραμμα. Σημειώστε ότι ο πιο συνήθης τρόπος τερματισμού ενός προγράμματος είναι με το M30. M03 / M04 / M05 Εντολές Ατράκτου Το M03 γυρίζει την άτρακτο προς τα εμπρός. Το M04 γυρίζει την άτρακτο προς την αντίθετη κατεύθυνση. Το M05 σταματά την άτρακτο. Η ταχύτητα της ατράκτου ρυθμίζεται με μια διεύθυνση κώδικα S. Παράδειγμα, το S5000 θα δώσει εντολή για ταχύτητα ατράκτου στις 5000 στροφές RPM. Σημείωση: Δεν συνιστάται να εκτελείτε μια εντολή Μ04 με το Ψυκτικό Μέσω Ατράκτου (TSC). Μ06 Αλλαγή Εργαλείου Το Μ06 χρησιμοποιείται για να αλλάξει εργαλεία, παράδειγμα Μ06 Τ12 αυτό θα τοποθετήσει το εργαλείο 12 στην άτρακτο. Αν η άτρακτος λειτουργεί, τότε η άτρακτος και το ψυκτικό (συμπεριλαμβανομένου του Ψυκτικού Μέσω Ατράκτου- Through Spindle Coolant) θα σταματήσουν με την εντολή Μ06. M08 Άνοιγμα Ψυκτικού / M09 Κλείσιμο Ψυκτικού Το M08 ανοίγει την προαιρετική παροχή ψυκτικού και το M09 την κλείνει. Δείτε επίσης Μ34/Μ35 για προαιρετική Ρ- Ψύξη και M88/89 για προαιρετικό Ψυκτικό Μέσω Ατράκτου. Σημείωση: Η κατάσταση του ψυκτικού ελέγχεται μόνο στην αρχή του προγράμματος, έτσι μια κατάσταση χαμηλής πίεσης δεν θα σταματήσει ένα πρόγραμμα που ήδη εκτελείται. M10 Δέσμευση Φρένου 4 ου Άξονα / M11 Αποδέσμευση Φρένου 4 ου Άξονα Αυτοί οι κώδικες λειτουργούν ή αποδεσμεύουν τον προαιρετικό 4 ο άξονα. Το φρένο δεσμεύεται κανονικά έτσι η εντολή Μ10 χρειάζεται μόνο όταν το Μ11 χρησιμοποιείται για την αποδέσμευση του φρένου. M12 Δέσμευση Φρένου 5 ου Άξονα / M13 Αποδέσμευση Φρένου 5 ου Άξονα Αυτοί οι κώδικες λειτουργούν ή αποδεσμεύουν τον προαιρετικό 5 ο άξονα. Το φρένο δεσμεύεται κανονικά έτσι η εντολή Μ12 χρειάζεται μόνο όταν το Μ13 χρησιμοποιείται για την αποδέσμευση του φρένου. Μ16 Αλλαγή Εργαλείου Αυτός ο κώδικας Μ λειτουργεί σαν τον Μ06. Εντούτοις ο Μ06 είναι η προτιμώμενη μέθοδος για την εντολή αλλαγής εργαλείου. M17 Αποστερέωση Παλέτας APC και Άνοιγμα Πόρτας APC / M18 Στερέωση Παλέτας APC και Κλείσιμο Πόρτας Αυτός ο κώδικας Μ χρησιμοποιείται σε κάθετα κέντρα επεξεργασίας με μετατροπείς παλετών. Χρησιμοποιείται μόνο για λειτουργία συντήρησης/ελέγχου. Οι αλλαγές παλετών πρέπει να γίνονται μόνο με την εντολή Μ50. & Δήμου Ζαπάντη Κώδικες Μ (Διάφορες Λειτουργίες) 167

175 M19 Προσανατολισμός Ατράκτου (Τιμές P και R είναι προαιρετικές) Το M19 προσαρμόζει την άτρακτο σε μια ορισμένη θέση. Η άτρακτος θα γυρίσει μόνο στη θέση μηδέν χωρίς την προαιρετική εντολή προσανατολισμού ατράκτου M19. Η προαιρετική λειτουργία Προσανατολισμός Ατράκτου επιτρέπει διευθύνσεις κωδικών P και R. Παράδειγμα, M19 P270 θα πάει την άτρακτο στις 270 μοίρες. Η τιμή R επιτρέπει στον προγραμματιστή να ορίσει ως και δέκα δεκαδικές θέσεις, παράδειγμα, M19 R M21-M28 Προαιρετικές Λειτουργίες M Χρήστη με M-Fin Οι κώδικες M M21 ως M28 είναι προαιρετικοί για τα ρελέ του χρήστη. Κάθε κώδικας M ενεργοποιεί ένα από τα προαιρετικά ρελέ. Το πλήκτρο Επαναφορά -Reset θα τερματίσει την όποια λειτουργία δηλαδή θα περιμένει να τελειώσει το ενεργοποιημένο ρελέ Δείτε επίσης M51-58 και M Κάποιες ή όλες οι M21-25 (M21-M22 για φρέζες Toolroom,Office και Mini) στο I/O PCB μπορούν να χρησιμοποιηθούν για τις εργοστασιακά εγκατεστημένες επιλογές. Εξετάστε τα ρελέ για υπάρχοντα καλώδια για να καθορίσετε ποια έχουν χρησιμοποιηθεί. Επικοινωνήστε με το εργοστάσιο της Haas για περισσότερες λεπτομέρειες. Ρελέ Κώδικα M Αυτές οι έξοδοι χρησιμοποιούνται για να ενεργοποιούν αισθητήρες, βοηθητικές αντλίες ή συσκευές στερεώματος κ.λπ. Οι βοηθητικές συσκευές συνδέονται ηλεκτρικά με τη λωρίδα τερματισμού για κάθε ρελέ ξεχωριστά. Η λωρίδα τερματισμού έχει τις θέσεις: Κανονικά Ανοιχτή(NO), Κανονικά Κλειστή (NC) και Κοινή (COM). Προαιρετικά Ρελέ Κώδικα 8M Επιπρόσθετες λειτουργίες ρελέ κώδικα M μπορούν να αγοραστούν σε συστοιχίες των 8. Στο μηχάνημα μπορούν να εγκατασταθούν το περισσότερο δύο πλακέτες ρελέ κώδικα 8M για ένα σύνολο 16 επιπρόσθετων εξόδων. Ένα σύνολο 4 συστοιχιών των 8 ρελέ είναι δυνατό στο σύστημα Haas, που αριθμούνται από 0-3. Οι συστοιχίες 0 και 1 είναι εσωτερικές στο κύριο I/O PCB. Η συστοιχία 1 περιλαμβάνει τα ρελέ M21-25 στην κορυφή του I/O PCB. Η συστοιχία 2 απευθύνεται στην πρώτη επιλογή 8M PCB. Η συστοιχία 3 απευθύνεται στην δεύτερη επιλογή 8M PCB. ΣΗΜΕΙΩΣΗ: Η συστοιχία 3 μπορεί να χρησιμοποιηθεί για κάποιες εγκατεστημένες επιλογές της Haas και μπορεί να μην είναι διαθέσιμο. Επικοινωνήστε με το εργοστάσιο της Haas για περισσότερες λεπτομέρειες. Μόνο μια συστοιχία εξόδων τη φορά μπορεί να είναι προσιτή με τους κώδικες M. Αυτό ρυθμίζεται από την Παράμετρο 352 "Επιλογή Συστοιχίας Ρελέ". Τα ρελέ των μη-ενεργοποιημένων συστοιχιών είναι προσβάσιμα μόνο με τις μάκρο μεταβλητές ή τα M59/69. Η Παράμετρος 352 είναι προκαθορισμένη στο "1" ως στάνταρτ. ΣΗΜΕΙΩΣΗ: Με όποια επιλογή διερεύνησης, η Παράμετρος 352πρέπει να είναι ρυθμισμένη στο'1'. Όταν εγκαθίσταται η επιλογή 8M, η πρόσβαση στα ρελέ του γίνεται με τη χρήση των M59/69. M30 Τέλος Προγράμματος και Επαναφορά Το M30 σταματά ένα πρόγραμμα. Σταματά την άτρακτό και κλείνει το ψυκτικό (συμπεριλαμβανομένου του TSC) και ο κέρσορας θα επιστρέψει στην αρχή του προγράμματος. Το M30 ακυρώνει τις νέες οριζόμενες σχετικές θέσεις μήκους εργαλείου. 168 Κώδικες Μ (Διάφορες Λειτουργίες) & Δήμου Ζαπάντη

176 M31 Μεταφορέας Αποβλήτων προς τα Εμπρός / M33 Σταμάτημα Μεταφορέα Αποβλήτων Το M31 ξεκινά τον κινητήρα του προαιρετικού μεταφορέα αποβλήτων με κατεύθυνση εμπρός, την κατεύθυνση που βγάζει τα απόβλητα έξω από το μηχάνημα. Ο μεταφορέας δεν θα γυρίσει αν η πόρτα είναι ανοιχτή. Συνιστάται η περιοδική χρήση του τρυπανιού αποβλήτων. Η συνεχής χρήση θα προκαλέσει υπερθέρμανση του κινητήρα. Το M33 σταματά την κίνηση του Μεταφορέα. M34 Αύξηση Ψυκτικού / M35 Μείωση Ψυκτικού Το Μ34 κινεί τον κρουνό της προαιρετικής Ψύξης Ρ μια θέση μακριά από την τρέχουσα θέση (μακρύτερα από την αρχική). Το Μ35 κινεί τον κρουνό μια θέση κοντύτερα προς την αρχική θέση. Μην περιστρέφετε τον κρουνό του ψυκτικού με το χέρι. Μπορούν να προκληθούν σοβαρές ζημιές στον κινητήρα. Μ36 Παλέτα Έτοιμο Κομμάτι Χρησιμοποιείται σε μηχανήματα με μετατροπείς παλετών. Αυτός ο κώδικας Μ καθυστερεί την αλλαγή παλέτας μέχρι να ελευθερωθεί το πλήκτρο Έτοιμο Κομμάτι. Όταν πατηθεί το πλήκτρο Έτοιμο Κομμάτι (και οι πόρτες είναι κλειστές) θα γίνει η αλλαγή παλέτας. Παράδειγμα: Onnnnn (όνομα προγράμματος) Μ36 (Αναβοσβήνει το φως «Έτοιμο Κομμάτι», περιμένει μέχρι να πατηθεί το πλήκτρο) Μ50 (Γίνεται η αλλαγή παλέτας αφού πατηθεί το πλήκτρο Έτοιμο Κομμάτι) (Μέρος Προγράμματος) Μ30 Μ39 Περιστροφή Πύργου Εργαλείων Η εντολή αλλαγής εργαλείου πρέπει να δίνεται με τη χρήση Μ06. Το Μ39 κανονικά δεν χρειάζεται αλλά είναι χρήσιμο για διαγνωστικούς σκοπούς ή για την επαναφορά μετά από σύγκρουση του μετατροπέα εργαλείων. Ο κώδικας Μ39 χρησιμοποιείται για να περιστρέψει τον μετατροπέα εργαλείων χωρίς να συμβεί αλλαγή εργαλείων. Ο επιθυμητός αριθμός του θυλακίου του εργαλείου (Tn) πρέπει να προγραμματίζεται πριν το Μ39. M41 / M42 Ρύθμιση Χαμηλής /Υψηλής Ταχύτητας Σε μηχανήματα με μετάδοση κίνησης, το M41 επιλέγει τη χαμηλή ταχύτητα και το M42 την υψηλή. Κανονικά η ταχύτητα της ατράκτου (Snnn) θα καθορίσει σε ποια ταχύτητα πρέπει να είναι η μετάδοση κίνησης. Μ46 Μετατόπιση αν η Παλέτα έχει Φορτωθεί Αυτός ο κώδικας Μ κάνει την ρύθμιση να μεταφέρεται στον αριθμό της γραμμής που ορίζεται από τον κώδικα Ρ αν η παλέτα που ορίζεται από τον κώδικα Q έχει φορτωθεί σε εκείνη τη φάση. Παράδειγμα: M46Qn Pnn Πήγαινε στη γραμμή nn στο τρέχον πρόγραμμα αν η παλέτα n έχει φορτωθεί, αλλιώς πήγαινε στο επόμενο τμήμα Μ48 Έλεγχος Ισχύς του Τρέχοντος Προγράμματος Αυτός ο κώδικας Μ δημιουργεί μια ειδοποίηση 909 αν το τρέχον πρόγραμμα δεν καταγράφεται στον Προγραμματισμένο Πίνακα Παλετών. Δημιουργεί μια ειδοποίηση 910 αν η παλέτα που έχει φορτωθεί στην τρέχουσα φάση δεν καταγράφεται στον Προγραμματισμένο Πίνακα Παλετών για το τρέχον πρόγραμμα. & Δήμου Ζαπάντη Κώδικες Μ (Διάφορες Λειτουργίες) 169

177 Μ49 Ρύθμιση Κατάστασης Παλέτας Αυτός ο κώδικας Μ ρυθμίζει την κατάσταση της παλέτας που ορίζεται από τον κώδικα Ρ στην τιμή που ορίζεται από τον κώδικα Q. Οι δυνατοί κώδικες Q είναι : 0- Απρογραμμάτιστη 1- Προγραμματισμένη, 2- Φορτωμένη, 3- Ολοκληρωμένη. Από το 4 ως το 29 καθορίζονται από το χρήστη. Η κατάσταση παλέτας είναι μόνο για σκοπούς εμφάνισης. Η ρύθμιση δεν εξαρτάται από οποιαδήποτε τιμή, αλλά αν η τιμή είναι 0, 1, 2 ή 3 τότε η ρύθμιση θα τις ανανεώσει όπως αρμόζει. Παράδειγμα: Μ49Pnn Qmm Ρυθμίζει την κατάσταση της παλέτας nn στην τιμή mm. Χωρίς τον κώδικα Ρ, αυτή η εντολή ρυθμίζει την κατάσταση της παλέτας που έχει φορτωθεί στην τρέχουσα φάση. Μ50 Εκτέλεση Αλλαγής Παλέτας Χρησιμοποιείται με μια τιμή Ρ ή τον Προγραμματισμένο Πίνακα Παλετών για την εκτέλεση της αλλαγής παλέτας. Δείτε επίσης το κεφάλαιο Αλλαγή παλέτας. M51-M58 Ρύθμιση Προαιρετικών Κωδικών Χρήστη M Οι κώδικες M51 ως M58 είναι προαιρετικές για τις διεπαφές του χρήστη. Θα ενεργοποιήσουν ένα από τα ρελέ και θα το αφήσουν ενεργό. Χρησιμοποιήστε τα M61-M68 για να τα κλείσετε. Το πλήκτρο Επαναφοράς- Reset θα κλείσει όλα αυτά τα ρελέ. Δείτε τα M121-M128 για λεπτομέρειες στα ρελέ κώδικα M. M59 Ρύθμιση Εξόδου Ρελέ Αυτός ο κώδικας M ανοίγει ένα ρελέ. Παράδειγμα χρήσης του είναι το M59 Pnn, όπου "nn" είναι ο αριθμός του ρελέ που είναι αναμμένο. Μια εντολή M59 μπορεί να χρησιμοποιηθεί για να ανοίξει οποιεσδήποτε από τις ασυνεχείς εξόδους ρελέ σε εύρος από 1100 ως Όταν χρησιμοποιείτε τις Μάκρο, το M59 P1103 κάνει το ίδιο με τη χρήση της προαιρετικής μακρο εντολής #1103 = 1,εκτός από το ότι είναι επεξεργασμένο στο τέλος της γραμμής του κώδικα. ΣΗΜΕΙΩΣΗ: 8M #1 χρησιμοποιεί τις διευθύνσεις M61-M68 Καθαρισμός Προαιρετικών Κωδικών Μ Χρήστη Οι κώδικες M61 ως M68 είναι προαιρετικές για τις διεπαφές του χρήστη. Θα κλείσουν ένα από τα ρελέ. Χρησιμοποιήστε τα M51-M58 για να τα ανάψετε. Το πλήκτρο Επαναφοράς -Reset θα κλείσει όλα αυτά τα ρελέ. Δείτε τα M121-M128 για λεπτομέρειες στα ρελέ κώδικα M M69 Καθαρισμός Ρελέ Εξόδου Αυτός ο κώδικας M κλείνει ένα ρελέ. Παράδειγμα χρήσης του είναι το M69 Pnn, όπου "nn" είναι ο αριθμός του ρελέ που είναι κλειστό. Μια εντολή M69 μπορεί να χρησιμοποιηθεί για να κλείσει οποιεσδήποτε από τις εξόδους ρελέ σε εύρος από 1100 ως Όταν χρησιμοποιείται τις, το M69 P1103 κάνει το ίδιο με τη χρήση της προαιρετικής μακρο εντολής #1103 = 0, εκτός από το ότι είναι επεξεργασμένο στο τέλος της γραμμής του κώδικα. Μ75 Ρύθμιση G35 ή G136 Σημείο Αναφοράς Αυτός ο κώδικας χρησιμοποιείται για να ρυθμίσει το σημείο αναφοράς για τις εντολές G35 και G136. Πρέπει να χρησιμοποιείται μετά από μια λειτουργία ανίχνευσης. M76 / M77 Απενεργοποίηση/ Ενεργοποίηση Οθόνης Αυτοί οι κώδικες χρησιμοποιούνται για να ενεργοποιήσουν και να απενεργοποιήσουν την παρουσίαση στην οθόνη. Αυτός ο κώδικας M είναι χρήσιμος κατά τη διάρκεια εκτέλεσης μεγάλου και πολύπλοκου προγράμματος καθώς η ανανέωση της οθόνης παίρνει την ενέργεια επεξεργασίας που αλλιώς θα ήταν απαραίτητη για να δοθούν εντολές κίνησης στο μηχάνημα. M78 Ειδοποίηση αν Βρεθεί Σήμα Παράλειψης Αυτός ο κώδικας M χρησιμοποιείται με έναν αισθητήρα. Το M78 δημιουργεί ειδοποίηση αν μια προγραμματισμένη λειτουργία παράλειψης (G31, G36 ή G37) λάβει ένα σήμα από τον αισθητήρα. Αυτό χρησιμοποιείται όταν ένα σήμα παράλειψης δεν είναι αναμενόμενο, και μπορεί να υποδεικνύει σύγκρουση. Αυτός ο κώδικας μπορεί να τοποθετηθεί στην ίδια γραμμή με τον κώδικα παράλειψης G ή σε όποιο μεταγενέστερο τμήμα. M79 Ειδοποίηση αν Δεν Βρεθεί Σήμα Παράλειψης Αυτός ο κώδικας M χρησιμοποιείται με έναν αισθητήρα. Το M79 δημιουργεί ειδοποίηση αν μια προγραμματισμένη λειτουργία παράλειψης (G31, G36 ή G37) δεν λάβει ένα σήμα από τον αισθητήρα. Αυτό χρησιμοποιείται όταν η έλλειψη σήματος παράλειψης σημαίνει σφάλμα τοποθέτησης αισθητήρα. Αυτός ο κώδικας μπορεί να τοποθετηθεί στην ίδια γραμμή με τον κώδικα παράλειψης G ή σε όποιο μεταγενέστερο τμήμα. 170 Κώδικες Μ (Διάφορες Λειτουργίες) & Δήμου Ζαπάντη

178 M80 / M81 Άνοιγμα/ Κλείσιμο Αυτόματης Πόρτας Το M80 ανοίγει την Αυτόματη πόρτα και το M81 την κλείνει. Το ειδικό χειριστήριο ηχεί επαναλαμβανόμενα όταν η πόρτα είναι σε κίνηση. M82 Αποστερέωση Εργαλείου Αυτός ο κώδικας χρησιμοποιείται για να αποδεσμεύσει το εργαλείο από την άτρακτο. Χρησιμοποιείται μόνο σαν λειτουργία συντήρησης/ελέγχου. Η αλλαγή εργαλείου πρέπει να γίνεται μόνο με τη χρήση Μ06. M83 / M84 Άνοιγμα/ Κλείσιμο Αυτόματου Πιστολιού Αέρα Το M83 ανοίγει την Αυτόματο πιστόλι και το M84 το κλείνει. Επιπρόσθετα, ένα Μ83 Pnnn (όπου nnn είναι σε χιλιοστά δευτερολέπτου) θα το ανοίξει για τον συγκεκριμένο χρόνο και θα κλείσει αυτόματα. Το Αυτόματο Πιστόλι Αέρα μετακινείται και χειροκίνητα πατώντας το πλήκτρο Shift μετά το πλήκτρο Collant. M86 Στερέωση Εργαλείου Αυτός ο κώδικας θα στερεώσει το εργαλείο στην άτρακτο. Χρησιμοποιείται μόνο σαν λειτουργία συντήρησης/ελέγχου. Η αλλαγή εργαλείου πρέπει να γίνεται μόνο με τη χρήση Μ06. M88 Άνοιγμα Ψυκτικού Μέσω Ατράκτου / M89 Κλείσιμο Ψυκτικού Μέσω Ατράκτου Το M88 χρησιμοποιείται για να ανοίξει την επιλογή ψυκτικού μέσω ατράκτου (TSC) και το M89 την κλείνει. Τα κατάλληλα εργαλεία, με μια οπή (που έχουν μια οπή) πρέπει να τοποθετηθούν πριν χρησιμοποιήσετε το σύστημα Ψυκτικού μέσω Ατράκτου. Η χρήση ακατάλληλων εργαλείων θα πλημμυρήσουν την κεφαλή της ατράκτου με ψυκτικό και θα ακυρωθεί η εγγύηση. Δεν συνιστάται η χρήση της εντολής Μ04 (Κίνηση Ατράκτου προς τα πίσω) με το TSC. Δείγμα Προγράμματος Σημείωση: Η εντολή Μ88 πρέπει να δίνεται πριν την εντολή ταχύτητας ατράκτου Τ1 Μ6; (TSC Ψυκτικό μέσω Οπής-δεν είναι κυριολεκτικό αλλά έτσι βγαίνει νόημα σε σχέση με τα πάνω G90 G54 G00 X0 Y0; G43 H06 Z.5; M88; (Ανοίγει το TSC) S4400 M3; G81 Z-2.25 F44. R.03; M89 G80; (Κλείνει το TSC) G91 G28 Z0; M30; M95 Επιλογή Λειτουργίας Ύπνου Η επιλογή λειτουργίας ύπνου είναι απαραίτητα μια μεγάλη παύση. Μπορεί να χρησιμοποιηθεί όταν ο χρήστης θέλει το μηχάνημα να ξεκινήσει να ζεσταίνεται ώστε να είναι έτοιμο για χρήση με την άφιξη του χειριστή. Η μορφή της εντολής M95 είναι: M95 (hh:mm) Το σχόλιο που αμέσως ακολουθεί το M95 πρέπει να περιέχει τις ώρες και τα λεπτά κατά τα οποία το μηχάνημα θα βρίσκεται σε λειτουργία ύπνου. Παράδειγμα, αν η τρέχουσα ώρα ήταν 6μμ και ο χρήστης ήθελε το μηχάνημα να βρίσκεται σε λειτουργία ύπνου ως τις 6:30πμ της επόμενης μέρας, θα χρησιμοποιούσε την επόμενη εντολή: & Δήμου Ζαπάντη Κώδικες Μ (Διάφορες Λειτουργίες) 171

179 M95 (12:30). Η γραμμή(ές) που ακολουθούν το M95 πρέπει να είναι εντολές κινήσεων αξόνων και προθέρμανσης ατράκτου. M96 Μετακίνηση αν δεν υπάρχει Εισροή P Τμήμα προορισμού όταν συναντάται συνθήκη ελέγχου Q Μεταβλητή ασυνεχούς εισροής προς έλεγχο (0 ως 63) Αυτός ο κώδικας χρησιμοποιείται για να ελέγξει για την κατάσταση 0 (off) μιας ασυνεχούς εισροής. Αυτό είναι χρήσιμο για τον έλεγχο της κατάστασης των αυτόματων κρατημάτων της εργασίας ή άλλων εξαρτημάτων που θα δημιουργήσουν σήμα στη ρύθμιση. Η τιμή Q πρέπει να κυμαίνεται μεταξύ 0 και 63, που αντιστοιχεί στις εισροές που βρίσκονται στη διαγνωστική οθόνη (Η πάνω αριστερά εισροή είναι 0 και η κάτω δεξιά είναι η 63. Όταν εκτελείται το τμήμα του προγράμματος και το σήμα εισροής που ορίζεται από το Q έχει την τιμή 0, εκτελείται το τμήμα Pnnnn του προγράμματος (η γραμμή Pnnnn πρέπει να βρίσκεται στο ίδιο πρόγραμμα). Παράδειγμα M96: N05 M96 P10 Q8 (Έλεγχος εισροής #8, Διακόπτης Πόρτας, μέχρι να κλείσει) N10 (Έναρξη προγράμματος επανάληψης).. (Πρόγραμμα που επεξεργάζεται το εξάρτημα). N85 M21 (Εκτέλεση μιας εξωτερικής λειτουργίας χρήστη) N90 M96 P10 Q27 (Επανάληψη ως το N10 αν η πρόσθετη εισροή [#27] είναι 0) N95 M30 (Aν η πρόσθετη εισροή είναι 1 τότε τέλος προγράμματος) M97 Κλήση Τοπικού Υπο-προγράμματος Αυτός ο κώδικας χρησιμοποιείται για να καλέσει μια υπο-ρουτίνα που αναφέρεται σε έναν αριθμό γραμμής (N) μέσα στο ίδιο πρόγραμμα. Απαιτείται ένας κώδικας και πρέπει να ταιριάζει σε έναν αριθμό γραμμής μέσα στο ίδιο πρόγραμμα. Αυτό είναι χρήσιμο για απλές υπο-ρουτίνες μέσα σε ένα πρόγραμμα. Δεν απαιτείται ξεχωριστό πρόγραμμα. Η υπο-ρουτίνα πρέπει να τελειώνει με ένα M99. Ένας κώδικας Lnn στο τμήμα M97 θα επαναλάβει την κλήση της υπο-ρουτίνας nn φορές. Παράδειγμα M97: O0001 M97 P1000 L2 (Η εντολή L2 θα κάνει το πρόγραμμα να εκτελέσει τη γραμμή N1000 δύο φορές) M30 N1000 G00 G90 G55 X0 Υ0 (Η γραμμή N που θα εκτελεστεί αφού τρέξει το M97 P1000) S500 M03 G43 H01 Z1 Z-.5 G01 G41 X.5 F100. G03 YI-.5 G01 X0 G40 Z1. F50. G91 G28 Z0 G90 M99 M98 Κλήση Υπο-προγράμματος Αυτός ο κώδικας χρησιμοποιείται για να καλέσει μια υπο-ρουτίνα, η μορφή είναι M98 Pnnnn (Pnnnn είναι ο αριθμός του προγράμματος που καλείται). Το υπο-πρόγραμμα πρέπει να βρίσκεται στη λίστα προγραμμάτων και πρέπει να περιέχει το M99 για να επιστρέψει στο κύριο πρόγραμμα. Μια μέτρηση Lnn μπορεί να τοποθετηθεί στη γραμμή που περιέχει M98 και να κάνει την υπο-ρουτίνα να κληθεί nn φορές πριν συνεχίσει στο επόμενο τμήμα. O0001 (Αριθμός Κύριου Προγράμματος) M98 P100 L4; (Κλήση υπο-ρουτίνας, αριθμός υπο-προγράμματος, επανάληψη 4 φορές) M30 (Τέλος προγράμματος) O0100 (Αριθμός υπο-προγράμματος) 172 Κώδικες Μ (Διάφορες Λειτουργίες) & Δήμου Ζαπάντη

180 G00 G90 G55 X0 Y0 S500 M03 G43 H01 Z1 Z-.5 G01 G41 X.5 F100. G03 ΥI-.5 G01 X0 G40 Z1. F50. G91 G28 Z0 G90 M99 M99 Επιστροφή υπο-προγράμματος ή Επανάληψη Αυτός ο κώδικας χρησιμοποιείται για επιστροφή στο κύριο πρόγραμμα από μια υπο-ρουτίνα ή μάκρο, η μορφή είναι M99 Pnnnn (Pnnnn είναι η γραμμή του κύριου προγράμματος όπου θα επιστρέψει). Θα κάνει το κύριο πρόγραμμα να γυρίσει πίσω στην αρχή χωρίς στάση όταν χρησιμοποιείται στο κύριο πρόγραμμα. Σημειώσεις Προγραμματισμού Μπορείτε να εξομοιώσετε τη συμπεριφορά του Fanuc με τη χρήση του παρακάτω κώδικα: κλήση προγράμματος: Haas Fanuc O0001 O N50 M98 P2 N50 M98 P2 N51 M99 P100.. Ν100 (συνέχεια εδώ) Ν100 (συνέχεια εδώ).... Μ30 M30 υπο-ρουτίνα: O0002 O0002 M99 M99 P100 M99 Με τις Μάκρο Αν το μηχάνημα είναι εξοπλισμένο με τις προαιρετικές μάκρο, μπορείτε να χρησιμοποιήσετε μια σφαιρική μεταβλητή και να ορίσετε ένα τμήμα μετακίνησης προσθέτοντας #nnn = dddd στην υπορουτίνα και έπειτα χρησιμοποιώντας M99 P#nnn μετά την κλήση της υπο-ρουτίνας. Μ101 Επιλογή Λειτουργίας Κύκλου Κατεργασίας ΜΟΜ (Επεξεργασία με το Ελάχιστο Λάδι) Το Μ101 λέει στο σύστημα να ξεκινήσει το ΜΟΜ όπου συναντά τον κατάλληλο Κύκλο Κατεργασίας Κώδικα G (G73, G74, G76, G77 και G81 ως G89). Το λάδι διανέμεται κατά την έγκαιρη- on time διάρκεια όποτε το εργαλείο είναι στο επίπεδο R. Ι (έγκαιρος χρόνος) : Επιλογή Λειτουργίας Κύκλου Κατεργασίας Έγκαιρος χρόνος: Διάρκεια εκτοξεύσεων σε δευτερόλεπτα (0.050 είναι 50 χιλιοστά δευτερολέπτου) Μ102 Επιλογή Λειτουργίας ΜΟΜ Το Μ102 λέει στο σύστημα να αγνοήσει τους Κύκλους Κατεργασίας Κώδικα G και να διανείμει λάδι όπου συναντά το Μ102 στο πρόγραμμα. Το λάδι διανέμεται κατά την έγκαιρη- on time διάρκεια με μια περιοδικότητα που υπαγορεύεται από το Χρόνο Μεταξύ Εκτοξεύσεων (Λαδιού) ΜΟΜ. Ι (έγκαιρος χρόνος) J (χρόνος κύκλου) : Επιλογή Λειτουργίας ΜΟΜ Έγκαιρος χρόνος: Διάρκεια εκτοξεύσεων σε δευτερόλεπτα (0.050 είναι 50 χιλιοστά δευτερολέπτου) Χρόνος Κύκλου: Χρόνος (σε δευτερόλεπτα) μεταξύ εκτοξεύσεων Μ103 Ακυρώνει την Επιλογή Λειτουργίας ΜΟΜ Το Μ103 λέει στο σύστημα να ακυρώσει και την επιλογή λειτουργίας Κατεργασία και την επιλογή λειτουργίας ΜΟΜ ( δεν θα διανεμηθεί λάδι μέσω του ΜΟΜ) Μ 103: Ακυρώνει την Επιλογή Λειτουργίας ΜΟΜ M109 Διαδραστική Εισροή Χρήστη Αυτός ο κώδικας M επιτρέπει σε ένα πρόγραμμα κωδικών G να τοποθετήσει μια μικρή υπενθύμιση (μήνυμα) στην οθόνη. Μια μάκρο μεταβλητή iπου κυμαίνεται από 500 ως 599 πρέπει να ορίζεται από έναν κώδικα P. Το πρόγραμμα μπορεί να ελέγξει οποιοδήποτε χαρακτήρα που μπορεί να εισαχθεί από το πληκτρολόγιο συγκρίνοντας το με το δεκαδικό ισοδύναμο του χαρακτήρα ASCII (το G47, Χάραξη Κειμένου, έχει μια λίστα χαρακτήρων ASCII). Το ακόλουθο δείγμα προγράμματος θα ρωτήσει το χρήστη για Ναι ή Όχι, θα περιμένει ένα "Y" ή "N" να εισαχθεί. Όλοι οι άλλοι χαρακτήρες θα αγνοηθούν. & Δήμου Ζαπάντη Κώδικες Μ (Διάφορες Λειτουργίες) 173

181 N1 #501= 0. (Καθαρισμός μεταβλητής) M109 P501 (Λειτουργία ύπνου 1 λεπτού?) N5 IF [ #501 EQ 0. ] GOTO5 (Αναμονή απάντησης) IF [ #501 EQ 89. ] GOTO10 (Y) IF [ #501 EQ 78. ] GOTO20 (N) GOTO1 (Συνέχεια ελέγχου) N10 (Εισαγωγή ενός Y) M95 (00:01) GOTO30 N20 (Εισαγωγή ενός N) G04 P1. (Καμία κίνηση για 1 δευτερόλεπτο) N30 (Σταμάτημα) M30 Το ακόλουθο δείγμα προγράμματος θα ζητήσει από το χρήστη να επιλέξει έναν αριθμό, θα περιμένει να εισαχθεί ένα 1, 2 ή 3. Όλοι οι άλλοι χαρακτήρες θα αγνοηθούν. O00234 (Δείγμα προγράμματος) N1 #501= 0. (Καθαρισμός μεταβλητής) M109 P501 (Επιλογή 1, 2 ή 3) N5 IF [ #501 EQ 0. ] GOTO5 (Αναμονή απάντησης) IF [ #501 EQ 49. ] GOTO10 (1) IF [ #501 EQ 50. ] GOTO20 (2) IF [ #501 EQ 51. ] GOTO30 (3) GOTO1 (Συνέχεια ελέγχου) N10 (Εισαγωγή ενός 1) M95 (00:01) GOTO30 N20 (Εισαγωγή ενός 2) G04 P5. (Καμία κίνηση για 5 δευτερόλεπτα) N30 (Εισαγωγή ενός 3) M Κώδικες Μ (Διάφορες Λειτουργίες) & Δήμου Ζαπάντη

182 ΡΥΘΜΙΣΕΙΣ Εισαγωγή Οι ρυθμίσεις είναι συνθήκες του μηχανήματος που επιδρούν στη λειτουργία του μηχανήματος. Γενικά, επιτρέπουν στο χειριστή ή στο άτομο που ρυθμίζει να ξεκλειδώσει, να ανοίξει ή να καθορίσει λειτουργίες. Οι ρυθμίσεις είναι οργανωμένες σε σελίδες λειτουργικά όμοιων ομάδων αντί για αριθμητικές εντολές. Αυτό βάζει συνδεόμενες μεταξύ τους ρυθμίσεις να εμφανίζονται στην ίδια σελίδα. Αλλάζοντας Ρυθμίσεις Πιέστε το πλήκτρο SETNG/GRAPH για να μπείτε στις σελίδες ρυθμίσεων. Χρησιμοποιήστε τα πλήκτρα της σελίδας up/down, πλοηγηθείτε στις σελίδες, χρησιμοποιήστε τα κάθετα πλήκτρα του κέρσορα για να κινηθείτε στην επιθυμητή ρύθμιση. Η εισάγετε έναν αριθμό ρύθμισης και πιέστε το πλήκτρο με το κάτω βελάκι για να πάτε κατευθείαν στη ρύθμιση. Υπάρχουν δύο τύποι Ρυθμίσεων, ο ένας έχει προκαθορισμένες επιλογές, στις οποίες μπορείτε να περιηγηθείτε και να επιλέξετε πιέζοντας το πλήκτρο Write. (Χρησιμοποιήστε τα πλήκτρα με τα βελάκια αριστερά/δεξιά για να περιηγηθείτε στις επιλογές) Στο δεύτερο τύπο πρέπει να εισάγετε μια τιμή. Υπάρχει ένα κείμενο βοήθειας στην κορυφή της οθόνης που συμβουλεύει για τον τύπο της ρύθμισης. Σε κάποιες περιπτώσεις το πλήκτρο Emergency Stop- Επείγουσα Παύση πρέπει να πατηθεί ώστε να αλλαχθεί μια ρύθμιση. Το μήνυμα Servo is on «Το Servo είναι ανοιχτό» θα εμφανιστεί ως υπενθύμιση ότι το πλήκτρο Emergency Stop- Επείγουσα Παύση δεν έχει πατηθεί. Λίστα Ρυθμίσεων 1 - Χρονομετρητής Αυτόματου Κλεισίματος Αυτή η ρύθμιση χρησιμοποιείται για να κλείσει το μηχάνημα όταν αυτό δεν χρησιμοποιείται για κάποιο χρονικό διάστημα. Η τιμή που εισάγεται σε αυτήν τη ρύθμιση είναι ο αριθμός των λεπτών που το μηχάνημα θα μείνει αδρανές μέχρι να κλείσει. Το μηχάνημα δεν θα κλείσει όσο εκτελείται ένα πρόγραμμα, και ο χρόνος (αριθμός των λεπτών) θα ξεκινήσει από το μηδέν κάθε φορά που θα πιέζονται πλήκτρα ή θα χρησιμοποιείται ο χειρισμός μετακίνησης. Η ακολουθία αυτόματου κλεισίματος δίνει στον χειριστή μια προειδοποίηση 15 δευτερολέπτων πριν το κλείσιμο, κατά την οποία η πίεση οποιουδήποτε πλήκτρου θα σταματήσει το κλείσιμο. 2 - Κλείσιμο στο M30 Κλείνει το μηχάνημα στο τέλος του προγράμματος (M30) αν αυτή η ρύθμιση είναι στο "On". Το μηχάνημα θα δώσει στο χειριστή προειδοποίηση 30 δευτερολέπτων μόλις φτάσει στο M30. Πιέζοντας οποιοδήποτε πλήκτρο θα διακοπεί η ακολουθία. 4 Γρήγορη Διαδρομή Γραφικών Αυτή η ρύθμιση αλλάζει τον τρόπο θέασης ενός προγράμματος στην επιλογή λειτουργίας Γραφικών. Όταν είναι κλειστό- Off, οι γρήγορες κινήσεις (όχι κοπής) εργαλείου δεν αφήνουν ίχνος της διαδρομής. Όταν είναι ανοιχτό- On, οι γρήγορες κινήσεις εργαλείου αφήνουν μια διακεκομμένη γραμμή στην οθόνη. & Δήμου Ζαπάντη Ρυθμίσεις 175

183 5 Σημείο Τρυπήματος στα Γραφικά Αυτή η ρύθμιση αλλάζει τον τρόπο θέασης ενός προγράμματος στην επιλογή λειτουργίας Γραφικών. Όταν είναι ανοιχτό - ON, η κίνηση στον άξονα Z θα αφήσει ένα σημάδι X στην οθόνη. Όταν είναι κλειστό -OFF, δεν θα εμφανιστούν επιπρόσθετα σημάδια στην οθόνη γραφικών. 6 - Κλείδωμα Μπροστινού Πίνακα Αυτή η ρύθμιση απενεργοποιεί τα πλήκτρα Άτρακτος CW και CCW όταν είναι ανοιχτή- "On". 7 - Κλείδωμα Παραμέτρου Ανοίγοντας αυτήν τη ρύθμιση θα σταματήσει την αλλαγή των παραμέτρων, εκτός από τις παραμέτρους Σημειώστε ότι όταν η ρύθμιση είναι ανοιχτή, και αυτή η ρύθμιση είναι ανοιχτή. 8 - Κλείδωμα Μνήμης Προγράμματος Αυτή η ρύθμιση εμποδίζει τις λειτουργίες επεξεργασίας της μνήμης (Αλλαγή, Εισαγωγή, κλπ.) όταν είναι ανοιχτή- On. 9 - Ρύθμιση Διαστάσεων Αυτή η ρύθμιση επιλέγει μεταξύ του συστήματος ιντσών και του μετρικού συστήματος. Όταν είναι γυρισμένη στις Ίντσες, οι προγραμματισμένες μονάδες για τους X, Y, και Z είναι οι ίντσες, σε ". Όταν είναι γυρισμένη στο Μετρικό, οι προγραμματισμένες μονάδες είναι χιλιοστά, σε 0.001mm. Όλες οι τιμές των νέων οριζόμενων σχετικών θέσεων μετατρέπονται όταν αλλάζει η ρύθμιση. Εντούτοις, η αλλαγή της ρύθμισης δεν θα ερμηνεύσει αυτόματα ένα πρόγραμμα που είναι αποθηκευμένο στη μνήμη. Πρέπει να αλλάξετε τις προγραμματισμένες τιμές των αξόνων για τις νέες μονάδες. Όταν είναι γυρισμένη στις Ίντσες, ο προκαθορισμένος κώδικας G είναι G20, Όταν είναι γυρισμένη στο Μετρικό, ο προκαθορισμένος κώδικας G είναι G Όριο Γρήγορης Κίνησης στο 50% Όταν η ρύθμιση είναι ανοιχτή- On θα περιορίσει το μηχάνημα στο 50% της γρηγορότερης κίνησης του άξονα (όχι κοπής). Αυτό σημαίνει ότι, αν το μηχάνημα μπορεί να τοποθετήσει τους άξονες στις 700 ίντσες ανά λεπτό (ipm), θα περιοριστεί στις 350 ipm όταν η ρύθμιση είναι ανοιχτή- On. Θα εμφανιστεί ένα μήνυμα 50% μέγιστης αύξησης ταχύτητας, όταν η ρύθμιση είναι ανοιχτή- Οn. Όταν είναι κλειστή- Off, θα είναι διαθέσιμο το 100%της μέγιστης ταχύτητας Επιλογή Ταχύτητας Επικοινωνίας Αυτή η ρύθμιση επιτρέπει στον χειριστή να αλλάξει το ρυθμό μεταφοράς των δεδομένων από και προς την πρώτη σειριακή θύρα (RS-232). Αυτό ισχύει και για το ανέβασμα και κατέβασμα των προγραμμάτων, κλπ., και στις λειτουργίες DNC. Αυτή η ρύθμιση πρέπει να ταιριάζει με το ρυθμό του προσωπικού υπολογιστή. 176 Ρυθμίσεις & Δήμου Ζαπάντη

184 12 - Επιλογή Ισοτιμίας Αυτή η ρύθμιση ορίζει την ισοτιμία για την πρώτη σειριακή θύρα (RS-232). Όταν είναι γυρισμένη στο Καμία- None, κανένα ψηφίο ισοτιμίας δεν προστίθεται στα σειριακά δεδομένα. Όταν είναι γυρισμένη στο Μηδέν-Zero, ένα ψηφίο 0 προστίθεται. Τα Μονά και τα Ζυγά λειτουργούν ως κανονικά ψηφία ισοτιμίας. Βεβαιωθείτε ότι γνωρίζετε τι χρειάζεται το σύστημά σας, παράδειγμα, XMODEM πρέπει να χρησιμοποιεί 8 ψηφία δεδομένων και όχι ισοτιμία (ρύθμιση στο "None"). Αυτή η ρύθμιση πρέπει να ταιριάζει με το ρυθμό μεταφοράς από τον προσωπικό υπολογιστή Ψηφίο Παύσης Αυτή η ρύθμιση ορίζει τον αριθμό των ψηφίων παύσης για την πρώτη σειριακή θύρα (RS-232). Μπορεί να είναι 1 ή 2. Αυτή η ρύθμιση πρέπει να ταιριάζει με το ρυθμό μεταφοράς από τον προσωπικό υπολογιστή Συγχρονισμός Αυτή η ρύθμιση αλλάζει το πρωτόκολλο συγχρονισμού ανάμεσα στον αποστολέα και τον παραλήπτη για την πρώτη σειριακή θύρα (RS-232). Αυτή η ρύθμιση πρέπει να ταιριάζει με το ρυθμό μεταφοράς από τον προσωπικό υπολογιστή. Όταν είναι ρυθμισμένη στο RTS/CTS, τα σήματα στα σειριακά καλώδια δεδομένων χρησιμοποιούνται για να πουν στον χρήστη να σταματήσει την αποστολή δεδομένων ενώ λαμβάνει ο παραλήπτης. Όταν είναι ρυθμισμένη στο XON/XOFF, την πιο σημαντική ρύθμιση, οι κώδικες χαρακτήρων ASCII χρησιμοποιούνται από τον παραλήπτη για να πει στον αποστολέα να σταματήσει προσωρινά. Η επιλογή κωδικών DC μοιάζουν με το XON/XOFF, εκτός από το ότι στέλνονται κώδικες έναρξης ή λήξης της διάτρητης ταινίας ή του αναγνώστη. Το XMODEM είναι ένα πρωτόκολλο επικοινωνιών καθοδηγούμενο από τον παραλήπτη το οποίο στέλνει δεδομένα σε τμήματα των 128 bytes. Το XMODEM έχει επιπρόσθετη αξιοπιστία καθώς κάθε τμήμα ελέγχεται για την ακεραιότητα του. Το XMODEM πρέπει να χρησιμοποιεί 8 ψηφία δεδομένων και καθόλου ισοτιμία. 15 Συμφωνία κωδικών Η και Τ Ανοίγοντας αυτή τη ρύθμιση κάνει το μηχάνημα να ελέγξει ότι η ρύθμιση του κώδικα Η ταιριάζει στο εργαλείο στην άτρακτο. Αυτός ο έλεγχος προλαβαίνει τις συγκρούσεις. Ρυθμίσεις Μπορούν να ανοίγουν για να σταματούν τους μη εξοικειωμένους χειριστές ώστε να μην αλλάζουν τις λειτουργίες του μηχανήματος και να προκαλούν ζημιά στο μηχάνημα ή στο επεξεργαζόμενο κομμάτι Κλείδωμα Απλής Κίνησης Η λειτουργία Απλής Κίνησης- Dry Run δεν θα είναι διαθέσιμη όσο αυτή η ρύθμιση είναι ανοιχτή-on Κλείδωμα Προαιρετικής Παύσης Η λειτουργία Προαιρετικής Παύσης -Optional Stop δεν θα είναι διαθέσιμη όσο αυτή η ρύθμιση είναι ανοιχτή-on. 18- Κλείδωμα Διαγραφής Τμήματος Η λειτουργία Διαγραφής Τμήματος -Block Delete δεν θα είναι διαθέσιμη όσο αυτή η ρύθμιση είναι ανοιχτή-on. 19- Κλείδωμα Αύξησης Ταχύτητας Τροφοδοσίας Τα πλήκτρα Αύξησης Ταχύτητας Τροφοδοσίας θα είναι απενεργοποιημένα όσο αυτή η ρύθμιση είναι ανοιχτή-on. 20- Κλείδωμα Αύξησης Ταχύτητας Ατράκτου Τα πλήκτρα Αύξησης Ταχύτητας Ατράκτου θα είναι απενεργοποιημένα όσο αυτή η ρύθμιση είναι ανοιχτή-on. 21- Κλείδωμα Γρήγορης Αύξησης Ταχύτητας Τα πλήκτρα Αύξησης Ταχύτητας Άξονα θα είναι απενεργοποιημένα όσο αυτή η ρύθμιση είναι ανοιχτή-on. 22- Κύκλος Κατεργασίας Delta Z Αυτή η ρύθμιση ορίζει την απόσταση απόσυρσης του άξονα Z για τον καθαρισμό των αποβλήτων κατά τη διάρκεια ενός κύκλου κατεργασίας G73. Κυμαίνεται από 0.0 ως ίντσες (0-760 χιλ) Κλείδωμα Επεξεργασίας Προγράμματος 9xxx Ανοίγοντας αυτήν τη ρύθμιση θα σταματήσει τη θέαση, επεξεργασία ή διαγραφή της σειράς προγραμμάτων Όσο αυτή η ρύθμιση είναι ανοιχτή-on δεν μπορείτε να ανεβάσετε ή να κατεβάσετε τη σειρά προγραμμάτων Σημείωση: η σειρά προγραμμάτων 9000 είναι συνήθως μάκρο προγράμματα. & Δήμου Ζαπάντη Ρυθμίσεις 177

185 24 - Οδηγός Διάτρησης Αυτή η ρύθμιση χρησιμοποιείται για να ρυθμίσει τον οδηγό (η άσπρη ταινία στην αρχή ενός προγράμματος) που αποστέλλεται σε μια συσκευή διάτρησης χαρτοταινίας που είναι συνδεμένη στην πρώτη θύρα RS Μορφή EOB Αυτή η ρύθμιση ελέγχει τη μορφή του EOB (Τέλος Τμήματος) όταν τα δεδομένα αποστέλλονται και παραλαμβάνονται από και προς τη σειριακή θύρα 1 (RS-232). Αυτή η ρύθμιση πρέπει να ταιριάζει με το ρυθμό μεταφοράς από τον προσωπικό υπολογιστή. 26- Σειριακός Αριθμός Αυτός είναι ο σειριακός αριθμός του μηχανήματος σας. Δεν μπορεί να αλλάξει. 27- Μετατόπιση Κατεύθυνσης G76/G77 Αυτή η ρύθμιση ελέγχει την κατεύθυνση που μετατοπίζεται (μετακινείται) το εργαλείο για να καθαριστεί ένα εργαλείο διάτρησης κατά τη διάρκεια του κύκλου κατεργασίας G76 ή G77. Οι επιλογές είναι: Χ+, Χ-, Υ+, ή Υ-. 28 Εκτέλεση Κύκλου Κατεργασίας χωρίς X/Υ Ανοίγοντας αυτήν τη ρύθμιση θα κάνει τον εντολοδόχο κύκλο κατεργασίας να ολοκληρωθεί χωρίς εντολή για το X ή το Υ. Η προτεινόμενη μέθοδος λειτουργίας είναι με αυτήν τη ρύθμιση ανοιχτή- On. Όταν είναι κλειστή- Off, η ρύθμιση του μηχανήματος θα σταματήσει αν ένας κύκλος κατεργασίας είναι προγραμματισμένος χωρίς εντολή κίνησης του άξονα X ή Υ. 29- G91 Μη Τροποποιητικό Ανοίγοντας αυτήν τη ρύθμιση θα χρησιμοποιήσει την εντολή G91 μόνο στο τμήμα του προγράμματος στο οποίο βρίσκεται. (μη-τροποποιητικό). Όταν είναι κλειστή και έχει δοθεί εντολή G91, το μηχάνημα θα χρησιμοποιήσει επαυξημένες κινήσεις για τις θέσεις όλων των αξόνων. 30- Ενεργοποίηση 4 ου Άξονα Αυτή η ρύθμιση ενεργοποιεί τον 4ο άξονα. Όταν αυτή η ρύθμιση είναι κλειστή Off, ο 4ος άξονας απενεργοποιείται, δεν μπορεί να δοθεί καμία εντολή σε αυτόν τον άξονα. Δείτε τη ρύθμιση 78 για τον 5 ο άξονα. Σημειώστε ότι υπάρχουν δύο επιλογές USER1 και USER2 που μπορείτε να χρησιμοποιήσετε για να ρυθμίσετε ένα μοναδικό περιστρεφόμενο τραπέζι Επαναφορά Δείκτη Προγράμματος Όταν αυτή η ρύθμιση είναι κλειστή Off, το πλήκτρο Επαναφορά- Reset δεν θα αλλάξει τη θέση του δείκτη του προγράμματος. Όταν είναι ανοιχτή- On, το πλήκτρο Επαναφορά- Reset θα κινήσει το δείκτη του προγράμματος στην αρχή του προγράμματος Ρύθμιση Ψυκτικού Αυτή η ρύθμιση ελέγχει τη λειτουργία της αντλίας του ψυκτικού. Η επιλογή Κανονικό - "Normal" επιτρέπει στο χειριστή να ανοίξει και να κλείσει την αντλία χειροκίνητα ή με τη χρήση κωδικών M. Η επιλογή Κλειστή -"Off θα δημιουργήσει ειδοποίηση αν επιχειρηθεί προσπάθεια να ανοίξει η αντλία χειροκίνητα ή μέσα από ένα πρόγραμμα.. Η επιλογή Αγνόηση - "Ignore" θα αγνοήσει όλες τις εντολές του προγράμματος για το ψυκτικό, αλλά η αντλία θα μπορεί να ανοίξει χειροκίνητα Σύστημα Συντεταγμένων Αυτή η ρύθμιση αλλάζει τον τρόπο που αναγνωρίζει η ρύθμιση Haas το σύστημα νέας οριζόμενης σχετικής θέσης εργασίας όταν είναι προγραμματισμένος ένας G52 ή G92. Ρύθμιση στο YASNAC Ο G52 γίνεται μια άλλη νέα οριζόμενη σχετική θέση εργασίας, ακριβώς όπως με τη χρήση G55. Ρύθμιση στο FANUC με G Ρυθμίσεις & Δήμου Ζαπάντη

186 Οποιεσδήποτε τιμές που είναι καταχωρημένες στο G52 θα προστεθούν σε όλες τις νέες οριζόμενες σχετικές θέσεις εργασίας (μετατόπιση σφαιρικής συντεταγμένης). Αυτή η τιμή G52 μπορεί να εισαχθεί είτε χειροκίνητα είτε μέσω προγράμματος. Όταν επιλέγεται το FANUC, πιέζοντας RESET, δίνοντας εντολή για ένα Μ30 ή κλείνοντας το μηχάνημα θα καθαριστεί η τιμή στο G52. Ρύθμιση στο HAAS με G52 Οποιεσδήποτε τιμές που είναι καταχωρημένες στο G52 θα προστεθούν σε όλες τις νέες οριζόμενες σχετικές θέσεις εργασίας. Αυτή η τιμή G52 μπορεί να εισαχθεί είτε χειροκίνητα είτε μέσω προγράμματος. Η G52 τιμή μετατόπισης συντεταγμένης ρυθμίζεται στο μηδέν (μηδενίζεται) εισάγοντας χειροκίνητα το μηδέν, ή προγραμματίζοντας το με G52 Χ0, Υ0 και/ή Ζ0. Ρύθμιση στο YASNAC με G92 Επιλέγοντας YASNAC και προγραμματίζοντας G92 Χ0, Υ0 θα εισαχθεί η τρέχουσα θέση του μηχανήματος ως το νέο σημείο μηδέν (Νέα οριζόμενη σχετική θέση εργασίας Μηδέν) και αυτή η θέση θα εισαχθεί και θα φανεί στη λίστα G52. Ρύθμιση στο FANUC ή HAAS με G92. Επιλέγοντας FANUC ή HAAS με G92, θα λειτουργήσει όπως στη ρύθμιση YASNAC εκτός από το ότι η τιμή νέας Θέσης Εργασίας Μηδέν θα φορτωθεί ως νέο G92. Αυτή η νέα τιμή στη λίστα G92 θα χρησιμοποιηθεί επιπρόσθετα με την παρούσα αναγνωρισμένη νέα σχετική οριζόμενη θέση εργασίας για να ορίσει τη νέα θέση εργασίας μηδέν. 34- Διάμετρος 4 ου Άξονα Αυτό χρησιμοποιείται για να ρυθμίσει τη διάμετρο του άξονα Α (0.00 ως 50 ίντσες), η οποία θα χρησιμοποιηθεί για να καθοριστεί ο γωνιαίος ρυθμός τροφοδοσίας. Ο ρυθμός τροφοδοσίας σε ένα πρόγραμμα είναι πάντα ίντσες ανά λεπτό (ή χιλιοστά ανά λεπτό), γι αυτό πρέπει να είναι γνωστή η διάμετρο του κατεργαζόμενου κομματιού στον άξονα Α ώστε να υπολογιστεί ο γωνιαίος ρυθμός τροφοδοσίας. Δείτε ρύθμιση 79 για τη διάμετρο του 5 ου άξονα. 35- Νέα οριζόμενη σχετική θέση G60 Είναι μια αριθμητική εισαγωγή εύρους 0.0 ως ίντσες. Χρησιμοποιείται για να ορίσει την απόσταση που θα διανύσει ο άξονας πέρα από το σημείο-στόχο πριν επιστρέψει. Δείτε επίσης G Επανεκκίνηση Προγράμματος Όταν αυτή η ρύθμιση είναι ανοιχτή- On, η επανεκκίνηση προγράμματος από σημείο διαφορετικό από την αρχή του προγράμματος θα οδηγήσει τη ρύθμιση να σκανάρει όλο το πρόγραμμα για να εξασφαλίσει ότι τα εργαλεία, οι νέες οριζόμενες σχετικές θέσεις,οι κώδικες Μ και G και οι θέσεις των αξόνων είναι ρυθμισμένα κατάλληλα πριν την έναρξη του προγράμματος σε ένα τμήμα όπου είναι τοποθετημένος ο κέρσορας. Σημείωση: Οι ακόλουθοι κώδικες M θα είναι προς επεξεργασία όταν είναι ενεργοποιημένη η Ρύθμιση 36: M08 Άνοιγμα Ψυκτικού M41 Ρύθμιση Χαμηλής Ταχύτητας M09 Κλείσιμο Ψυκτικού M42 Ρύθμιση Υψηλής Ταχύτητας M10 Δέσμευση Φρένου 4 ου Άξονα M51-Μ58 Ρύθμιση Προαιρετικού Κώδικα M M11 Αποδέσμευση Φρένου 4 ου Άξονα M61-Μ68 Καθαρισμός Προαιρετικού Κώδικα M M12 Δέσμευση Φρένου 5 ου Άξονα Εξαρτήματος Μ83 Άνοιγμα Αυτόματου Πιστολιού Αέρα M13 Αποδέσμευση Φρένου 5 ου Άξονα Μ84 Κλείσιμο Αυτόματου Πιστολιού Αέρα Μ34 Αύξηση Θέσης Κρουνού Ψυκτικού Μ88 Άνοιγμα Ψυκτικού μέσω Ατράκτου Μ35 Μείωση Θέσης Κρουνού Ψυκτικού Μ89 Κλείσιμο Ψυκτικού μέσω Ατράκτο Όταν είναι κλειστή Off το πρόγραμμα θα ξεκινήσει χωρίς να ελέγξει την κατάσταση του μηχανήματος. Όταν παραμένει κλειστή μπορείτε να γλιτώσετε χρόνο όταν εκτελείτε ένα εγκεκριμένο πρόγραμμα RS-232 Ψηφία Δεδομένων Αυτή η ρύθμιση χρησιμοποιείται για να αλλάξει τον αριθμό των ψηφίων των δεδομένων για τη σειριακή θύρα 1 (RS-232). Αυτή η ρύθμιση πρέπει να ταιριάζει με το ρυθμό μεταφοράς από τον προσωπικό υπολογιστή. Κανονικά πρέπει να χρησιμοποιούνται 7 ψηφία δεδομένων αλλά κάποιοι υπολογιστές απαιτούν 8. Το XMODEM πρέπει να χρησιμοποιεί 8 ψηφία δεδομένων και όχι ισοτιμία Αριθμός Βοηθητικών Αξόνων Αυτή η ρύθμιση χρησιμοποιείται για να επιλέξει τον αριθμό των εξωτερικών βοηθητικών αξόνων που είναι πρόσθετοι στο σύστημα. Αν είναι ρυθμισμένη στο 0, δεν υπάρχουν βοηθητικοί άξονες. Αν είναι ρυθμισμένη στο 1, υπάρχει ένας άξονας C. Αν είναι ρυθμισμένη στο 2, υπάρχουν οι άξονες C και U (Εύρος 0-4) 39 - Ηχητικό σήμα στο M00, M01, M02, M30 Ανοίγοντας αυτήν τη ρύθμιση θα κάνει τον ειδοποιητή του πληκτρολογίου να ηχήσει όταν βρεθεί M00, M01 (με ενεργό το Προαιρετική Παύση), M02 ή M30. Ο ειδοποιητής θα συνεχίσει μέχρι να πατηθεί ένα πλήκτρο. & Δήμου Ζαπάντη Ρυθμίσεις 179

187 40- Μέτρηση Νέας οριζόμενης σχετικής θέσης Εργαλείου Αυτή η ρύθμιση επιλέγει πώς θα οριστεί το μέγεθος του εργαλείου για την αντιστάθμιση κοπτικού. Μπορεί να ρυθμιστεί είτε στην Ακτίνα ή στη Διάμετρο Πρόσθεση Διαστημάτων σε Αποστολές μέσω RS232 Όταν αυτή η ρύθμιση είναι ανοιχτή- On, προστίθενται διαστήματα μεταξύ των κωδικών διευθύνσεων όταν ένα πρόγραμμα αποστέλλεται μέσω σειριακής θύρας 1,RS-232. Αυτό μπορεί να κάνει το πρόγραμμα ευκολότερο στην ανάγνωση/επεξεργασία σε έναν προσωπικό υπολογιστή (PC). Όταν είναι κλειστή- Off, τα προγράμματα που στέλνονται στη σειριακή θύρα δεν έχουν διαστήματα και είναι δυσκολότερα στην ανάγνωση M00 Μετά το Μ06 Ανοίγοντας αυτήν τη ρύθμιση θα σταματήσει το πρόγραμμα μετά από μια αλλαγή εργαλείου και θα εμφανιστεί ένα μήνυμα που θα δείχνει αυτήν την κατάσταση. Το πλήκτρο Έναρξη Κύκλου- Cycle Start πρέπει να πατηθεί για να συνεχιστεί το πρόγραμμα Τύπος Αντιστάθμισης Κοπτικού Αυτή η ρύθμιση ελέγχει το πώς ξεκινά το πρώτο χτύπημα μιας αντισταθμισμένης κοπής και τον τρόπο που φεύγει το εργαλείο από το εξάρτημα που κόπηκε. Οι επιλογές μπορεί να είναι A ή B. Δείτε το κεφάλαιο αντιστάθμισης κοπτικού για παραδείγματα Ελαχ. F σε Ακτίνα CC % (Ελάχιστος ρυθμός τροφοδοσίας στην επί τοις εκατό αντιστάθμιση ακτίνας κοπτικού) Αυτή η ρύθμιση επηρεάζει το ρυθμό τροφοδοσίας όταν η αντιστάθμιση κοπτικού κινεί το εργαλείο προς τα εμπρός μέσα σε μια κυκλική κοπή. Αυτός ο τύπος κοπής θα χαμηλώσει ταχύτητα για να διατηρήσει ένα σταθερό ρυθμό τροφοδοσίας επιφάνειας. Αυτή η ρύθμιση ορίζει το χαμηλότερο ρυθμό τροφοδοσίας επί τοις εκατό του προγραμματισμένου ρυθμού τροφοδοσίας (εύρος 1-100). Η προκαθορισμένη τιμή είναι 50 (50%) Κατοπτρισμός Άξονα X 46 - Κατοπτρισμός Άξονα Υ 47 - Κατοπτρισμός Άξονα Z 48 - Κατοπτρισμός Άξονα Α Όταν μια ή περισσότερες από αυτές τις ρυθμίσεις είναι ανοιχτή- On, η κίνηση του άξονα θα κατοπτριστεί (αντιστραφεί) γύρω από το σημείο εργασίας μηδέν. Δείτε ακόμα G101, Ενεργοποίηση Κατοπτρισμού, στο κεφάλαιο κωδικών G. 49 Παράλειψη Ίδιας Αλλαγής Εργαλείου Σε κάποιο πρόγραμμα το ίδιο εργαλείο μπορεί να κληθεί στο επόμενο τμήμα ενός προγράμματος ή υπορουτίνας. Η ρύθμιση θα κάνει δύο αλλαγές και θα τελειώσει με το ίδιο εργαλείο στην άτρακτο. Ανοίγοντας αυτή τη ρύθμιση θα παραλείψει την αλλαγή του ίδιου εργαλείου. Αλλαγή θα γίνει μόνο αν τοποθετηθεί διαφορετικό εργαλείο στην άτρακτο. 180 Ρυθμίσεις & Δήμου Ζαπάντη

188 50 - Συγχρονισμός Βοηθητικού Άξονα Αυτή η ρύθμιση αλλάζει το συγχρονισμό ανάμεσα στον αποστολέα και τον παραλήπτη για τη δεύτερη σειριακή θύρα. Η δεύτερη σειριακή θύρα χρησιμοποιείται για τους βοηθητικούς άξονες. Οι ρυθμίσεις μεταξύ της ρύθμισης CNC και των βοηθητικών αξόνων πρέπει να είναι ίδιες. Επιλέγοντας "RTS/CTS" θα πει στον αποστολέα να σταματήσει προσωρινά να στέλνει δεδομένα καθώς λαμβάνει ο παραλήπτης. Επιλέγοντας "XON/XOFF" θα χρησιμοποιήσει χαρακτήρες κωδικών ASCII από τον παραλήπτη για να πει στον αποστολέα να σταματήσει προσωρινά. XON/XOFF είναι η πιο συνηθισμένη ρύθμιση. Η επιλογή "Κώδικες DC " μοιάζει με το XON/XOFF, με την εξαίρεση ότι αποστέλλονται οι κώδικες έναρξης /παύσης. Η επιλογή "XMODEM" είναι καθοδηγούμενη από τον παραλήπτη, η οποία στέλνει δεδομένα σε τμήματα των 128 bytes. Το XMODEM δίνει στην επικοινωνία RS-232 πρόσθετη αξιοπιστία γιατί κάθε τμήμα ελέγχεται για την ακεραιότητα του Διακόπτης Ρύθμισης Κρατήματος Πόρτας (Διακόπτης Ρύθμισης Ασφάλειας) Επιλέγοντας "Off" δεν θα επιτρέπει να ξεκινήσει ένα πρόγραμμα όταν οι πόρτες είναι ανοιχτές, και το άνοιγμα μιας πόρτας θα προκαλέσει την παύση του προγράμματος που εκτελείται (είναι το ίδιο με το πάτημα του Παύση Τροφοδοσίας- Feed Hold). Τα μηχανήματα που είναι εξοπλισμένα με το διακόπτη ασφαλείας θα διενεργήσουν παύση τροφοδοσίας αν ο διακόπτης ασφαλείας ελευθερωθεί. Όταν η γενική ρύθμιση του μηχανήματος είναι ανοιχτή, αυτή η ρύθμιση γυρίζει στο Off αυτόματα G83 Ανάκληση Πάνω από το R (Εύρος 0.0 ως ίντσες ή χιλ). Αυτή η ρύθμιση αλλάζει τον τρόπο που συμπεριφέρεται το G83 (κύκλος τρυπήματος-τρυποκάρυδος). Οι περισσότεροι προγραμματιστές ρυθμίζουν την αναφορά επιπέδου (R) πάνω από την κοπή για να εξασφαλίσουν ότι η κίνηση καθαρισμού αποβλήτων θα επιτρέψει πραγματικά στα απόβλητα να βγουν από την οπή. Όμως αυτό είναι χρονοβόρο καθώς το μηχάνημα θα τρυπήσει μέσα σε αυτή την κενή απόσταση. Αν η Ρύθμιση 52 είναι γυρισμένη στην απαιτούμενη απόσταση για τον καθαρισμό των αποβλήτων, το επίπεδο R μπορεί να τοποθετηθεί πολύ πιο κοντά στο εξάρτημα που τρυπιέται Μετακίνηση χωρίς την Επιστροφή στο Μηδέν Ανοίγοντας αυτήν τη ρύθμιση επιτρέπει στους άξονες να μετακινηθούν χωρίς την επιστροφή του μηχανήματος στο σημείο μηδέν (εύρεση αρχικού σημείου μηχανήματος). Αυτή είναι μια επικίνδυνη κατάσταση καθώς οι άξονες μπορούν να πέσουν πάνω σε μηχανολογικές παύσεις και στην πιθανότητα βλάβης του μηχανήματος. Όταν η γενική ρύθμιση του μηχανήματος είναι ανοιχτή, αυτή η ρύθμιση γυρίζει στο Off αυτόματα Ταχύτητα Επικοινωνίας Βοηθητικών Αξόνων Αυτή η ρύθμιση επιτρέπει στον χειριστή να αλλάξει το ρυθμό δεδομένων για τη δεύτερη σειριακή θύρα (Βοηθητικοί άξονες). Αυτή η ρύθμιση πρέπει να ταιριάζει με την τιμή στη ρύθμιση των βοηθητικών αξόνων Ενεργοποίηση DNC από το MDI Ανοίγοντας αυτήν τη ρύθμιση θα κάνει διαθέσιμο το χαρακτηριστικό DNC. Το DNC επιλέγεται στη ρύθμιση πατώντας το πλήκτρο MDI/DNC δύο φορές. Το DNC Άμεσος Αριθμητικός Έλεγχος δεν είναι διαθέσιμο όταν αυτή η ρύθμιση είναι κλειστή- "Off" M30 Ανάκτηση Προκαθορισμένου G Όταν αυτή η ρύθμιση είναι ανοιχτή- On, τερματίζοντας ένα πρόγραμμα με M30 ή πατώντας το Reset επιστρέφει όλους τους τροποποιητικούς κώδικες G στις προκαθορισμένες ρυθμίσεις τους και ακόμα επαναφέρει την Τροφοδοσία ανά Περιστροφή στην προκαθορισμένη της ρύθμιση Ακριβής Παύση Κατεργασίας X-Υ Η γρήγορη κίνηση XΥ που σχετίζεται με έναν κύκλο κατεργασίας μπορεί να μην επιτύχει μια ακριβή παύση όταν η ρύθμιση είναι κλειστή- Off. Ανοίγοντας αυτήν τη ρύθμιση θα εξασφαλίσει ότι η κίνηση XΥ φτάνει σε μια ακριβή παύση. & Δήμου Ζαπάντη Ρυθμίσεις 181

189 58 - Αντιστάθμιση Κοπτικού Αυτή η ρύθμιση επιλέγει τον τύπο αντιστάθμισης κοπτικού που χρησιμοποιείται (FANUC ή YASNAC). Δείτε το κεφάλαιο αντιστάθμισης κοπτικού. 59 Νέα οριζόμενη σχετική θέση Αισθητήρα X Νέα οριζόμενη σχετική θέση Αισθητήρα X Νέα οριζόμενη σχετική θέση Αισθητήρα Υ Νέα οριζόμενη σχετική θέση Αισθητήρα Υ- Αυτές οι ρυθμίσεις χρησιμοποιούνται για να ορίσουν τη μετατόπιση και το μέγεθος του αισθητήρα της ατράκτου. Ορίζουν την απόσταση και την κατεύθυνση από όπου ενεργοποιείται ο αισθητήρας προς την πραγματική θέση ανίχνευσης της επιφάνειας. Χρησιμοποιούνται από τους κώδικες G31, G36, G136, και M75. Οι τιμές που εισάγονται σε κάθε ρύθμιση μπορεί να είναι είτε αρνητικοί είτε θετικοί αριθμοί. Μπορούν να χρησιμοποιηθούν οι μάκρο για την πρόσβαση σε αυτές τις ρυθμίσεις, δείτε το κεφάλαιο των Macro για περισσότερες πληροφορίες Πλάτος Αισθητήρα Εργαλείου Αυτή η ρύθμιση χρησιμοποιείται για να ορίσει το πλάτος του αισθητήρα που χρησιμοποιείται για τον έλεγχο της διαμέτρου του εργαλείου. Αυτή η ρύθμιση εφαρμόζεται μόνο στην επιλογή αισθητήρα. Χρησιμοποιείται από το G Μέτρηση Ρύθμισης Εργαλείου Αυτή η ρύθμιση αλλάζει τον τρόπο που δουλεύει το πλήκτρο Tool Ofset Mesur (Μέτρηση Νέας οριζόμενης σχετικής θέσης Εργαλείου). Όταν είναι ανοιχτή- On, η ρύθμιση εργαλείου που εισάγεται θα είναι η καταμετρημένη νέα οριζόμενη σχετική θέση εργαλείου συν τη νέα οριζόμενη σχετική θέση συντεταγμένης εργασίας (άξονα Z). Όταν είναι κλειστή- Off, η νέα οριζόμενη σχετική θέση εργαλείου ισούται με τη θέση μηχανήματος του άξονα Z Γραφική Κλίμακα (Ύψος) Αυτή η ρύθμιση ορίζει το ύψος της περιοχής εργασίας που εμφανίζεται στην οθόνη της επιλογής λειτουργίας Γραφικών. Η προκαθορισμένη τιμή αυτής ης ρύθμισης είναι το μέγιστο ύψος, που είναι ολόκληρη η περιοχή εργασίας. Η χρήση των ακόλουθων σχέσεων μπορεί να ορίσει μια συγκεκριμένη κλίμακα: Συνολική διαδρομή Y = Παράμετρος 20/Παράμετρος 19 Κλίμακα = Συνολική διαδρομή Y /Ρύθμιση Γραφικά Νέας οριζόμενης σχετικής θέσης X Αυτή η ρύθμιση εντοπίζει τη δεξιά πλευρά του παράθυρου της κλίμακας που σχετίζεται με τη θέση μηχανήματος μηδέν του άξονα X (δείτε κεφάλαιο Γραφικών). Η προκαθορισμένη τιμή είναι Γραφικά Νέας οριζόμενης σχετικής θέσης Υ Αυτή η ρύθμιση εντοπίζει την κορυφή του παράθυρου εστίασης που σχετίζεται με τη θέση μηχανήματος μηδέν του άξονα Υ (δείτε κεφάλαιο Γραφικών). Η προκαθορισμένη τιμή είναι Ρυθμίσεις & Δήμου Ζαπάντη

190 69 - DPRNT Διαστήματα Καθοδήγησης Όταν είναι κλειστή-off, η ρύθμιση δεν θα χρησιμοποιήσει τα διαστήματα καθοδήγησης που δημιουργούνται από μια μάκρο δήλωση DPRNT. Αντίθετα, Όταν είναι ανοιχτή- On, η ρύθμιση θα χρησιμοποιήσει τα διαστήματα καθοδήγησης. Το παρακάτω παράδειγμα δείχνει τη συμπεριφορά της ρύθμισης #1 = 3.0 ; ΑΠΟΤΕΛΕΣΜΑ G0 G90 X#1 ; OFF ON DPRNT[X#1[44]] ; X X Σημειώστε το διάστημα ανάμεσα στο "X" και το 3 όταν η ρύθμιση είναι ανοιχτή- On. Όταν η ρύθμιση είναι ανοιχτή- On οι πληροφορίες μπορούν να διαβάζονται καλύτερα Κώδικας DPRNT Ανοιχτός/Κλειστός κώδικας D Αυτή η ρύθμιση είναι διαθέσιμη για τη συμβατότητα με άλλα συστήματα. Όταν η ρύθμιση είναι ανοιχτή-on, οι μάκρο δηλώσεις θα στείλουν τους κώδικες ρύθμισης DC. Όταν είναι κλειστή-off, οι κώδικες ρύθμισης DC δεν αποστέλλονται. Δείτε το κεφάλαιο Μάκρο. 71 Προκαθορισμένη Κλίμακα G51 Αυτή ορίζει την κλίμακα για μια εντολή G51 (Δείτε κεφάλαιο κώδικες G, τμήμα G51) όταν δεν χρησιμοποιείται η διεύθυνση Ρ. Η προκαθορισμένη τιμή είναι (Εύρος ως ) Προκαθορισμένη Περιστροφή G68 Αυτή ορίζει την περιστροφή, σε μοίρες, για μια εντολή G68 όταν δεν χρησιμοποιείται η διεύθυνση Ρ. Πρέπει να έχει εύρος ως μοίρες Επαυξημένη Γωνία G68 Αυτή η ρύθμιση επιτρέπει στη γωνία περιστροφής G68 να αλλάζει για κάθε εντολή G68. Όταν η ρύθμιση είναι ανοιχτή-on και εκτελείται μια εντολή G68 στην επιλογή λειτουργίας Επαυξημένη (G91) Εδώ γράψε την αντιστοιχη επικεφαλιδα που έδωσες στους g κωδικες, τότε η ορισμένη τιμή στη διεύθυνση R προστίθεται στην προηγούμενη γωνία περιστροφής. Παράδειγμα, μια τιμή R 10 θα προκαλέσει την περιστροφή στις 10 μοίρες την πρώτη φορά που θα δοθεί εντολή, 20 μοίρες την επόμενη κ.λπ. 74- Ίχνος προγράμματος 9xxx Αυτή η ρύθμιση, μαζί με τη Ρύθμιση 75, χρησιμοποιούνται για τον έλεγχο σφαλμάτων των προγραμμάτων CNC. Όταν η Ρύθμιση 74 είναι ανοιχτή- On, θα εμφανίζει τον κώδικα σε μάκρο προγράμματα (O9xxxx). Όταν είναι κλειστή-off, δεν θα εμφανίζεται η σειρά κωδικών Πρόγραμμα 9xxxx Μονό Τμήμα Όταν η Ρύθμιση 75 είναι ανοιχτή- On και στην επιλογή λειτουργίας Μονού Τμήματος- Single Block, τότε η ρύθμιση θα σταματά σε κάθε τμήμα του κώδικα σε ένα μάκρο πρόγραμμα (O9xxxx) και θα περιμένει τον χειριστή να πιέσει το πλήκτρο Cycle Start. Όταν η Ρύθμιση 75 είναι κλειστή- Off, το μάκρο πρόγραμμα εκτελείται συνεχόμενα, δεν σταματά σε κάθε τμήμα, ακόμα και στη λειτουργία Μονού Τμήματος -Single Block. Η προκαθορισμένη τιμή είναι On. Όταν οι Ρυθμίσεις 74 και 75 είναι και οι δύο ανοιχτές- On, η γενική ρύθμιση αντιδρά κανονικά. Δηλαδή όλα τα τμήματα που εκτελούνται φωτίζονται έντονα και εμφανίζονται, και στην επιλογή λειτουργίας Μονού Τμήματος -Single Block υπάρχει μια παύση πριν την εκτέλεση κάθε τμήματος. Όταν οι Ρυθμίσεις 74 και 75 είναι και οι δύο κλειστές-off, η γενική ρύθμιση θα εκτελέσει τη σειρά προγραμμάτων 9000 χωρίς να εμφανίζει τον κώδικα του προγράμματος. Στην επιλογή λειτουργίας Μονού Τμήματος -Single Block, δεν θα γίνει καμία παύση κατά την εκτέλεση της σειράς προγραμμάτων Όταν η Ρύθμιση 75 είναι ανοιχτή -On και η Ρύθμιση 74 κλειστή- Off, τότε η σειρά προγραμμάτων 9000 εμφανίζεται καθώς εκτελείται Ξεκλείδωμα Αποδέσμευσης Εργαλείου Όταν είναι ανοιχτή- On, το πλήκτρο αποδέσμευσης εργαλείου στο πληκτρολόγιο απενεργοποιείται Κλίμακα Ακέραιου F Αυτή η ρύθμιση επιτρέπει στο χειριστή να επιλέξει πώς θα ερμηνεύσει η ρύθμιση μια τιμή F (ρυθμός τροφοδοσίας) που δεν περιέχει δεκαδική υποδιαστολή. (Συνιστάται οι προγραμματιστές να χρησιμοποιούν πάντα δεκαδική υποδιαστολή.) Αυτή η ρύθμιση βοηθά τους χειριστές να εκτελέσουν προγράμματα που δημιουργούνται σε άλλη ρύθμιση εκτός της Haas. Παράδειγμα F12: Ρύθμιση 77 Κλειστή μονάδες/λεπτό Ρύθμιση 77 Ανοιχτή 12.0 μονάδες / λεπτό & Δήμου Ζαπάντη Ρυθμίσεις 183

191 78- Ενεργοποίηση 5 ου Άξονα Όταν είναι κλειστή-off, ο πέμπτος άξονας απενεργοποιείται και δεν μπορούν να σταλούν εντολές σε αυτόν τον άξονα. Για να αλλάξει αυτή η ρύθμιση πρέπει να πατηθεί το πλήκτρο Επείγουσας Παύσης-Emergency Stop. Δείτε επίσης τη ρύθμιση 30 για τον 4 ο άξονα. Σημειώστε ότι υπάρχουν δύο επιλογές USER1 και USER2 που μπορείτε να χρησιμοποιήσετε για να ρυθμίσετε ένα μοναδικό περιστρεφόμενο τραπέζι. 79- Διάμετρος 5 ου Άξονα Αυτό χρησιμοποιείται για να ρυθμίσει τη διάμετρο του άξονα Β (0.00 ως 50 ίντσες), η οποία θα χρησιμοποιηθεί για να καθοριστεί ο γωνιαίος ρυθμός τροφοδοσίας. Ο ρυθμός τροφοδοσίας σε ένα πρόγραμμα είναι πάντα ίντσες ανά λεπτό (ή χιλιοστά ανά λεπτό), γι αυτό πρέπει να είναι γνωστή η διάμετρο του κατεργαζόμενου κομματιού στον άξονα Β ώστε να υπολογιστεί ο γωνιαίος ρυθμός τροφοδοσίας. Δείτε ρύθμιση 34 για τη διάμετρο του 4 ου άξονα. 80- Κατοπτρισμός Άξονα Β Είναι μια ρύθμιση που ανοίγει και κλείνει. Όταν είναι κλειστή, οι κινήσεις των αξόνων γίνονται κανονικά. Όταν είναι ανοιχτή, η κίνηση του άξονα Β μπορεί να κατοπτριστεί (αντιστραφεί) γύρω από το σημείο εργασίας μηδέν. Δείτε ακόμα ρυθμίσεις και G Εργαλείο στην Έναρξη Όταν πατηθεί το πλήκτρο Power Up/Restart, η γενική ρύθμιση του μηχανήματος θα αλλάξει το εργαλείο που ορίζεται σε αυτή τη ρύθμιση. Αν ορίζεται το μηδέν (0), δεν θα συμβεί αλλαγή εργαλείου κατά το άνοιγμα του μηχανήματος. Η προκαθορισμένη ρύθμιση είναι το 1. Α. Αν η Ρύθμιση 81 είναι στο μηδέν, ο περιστρεφόμενος μηχανισμός (carousel) θα γυρίσει στην υποδοχή #1. Δεν θα γίνει αλλαγή εργαλείου. Β. Αν η Ρύθμιση 81 περιέχει τον αριθμό του εργαλείου που βρίσκεται εκείνη την ώρα στην άτρακτο, ο περιστρεφόμενος μηχανισμός (carousel) θα παραμείνει στην ίδια υποδοχή και δεν θα γίνει αλλαγή εργαλείου. Γ. Αν η Ρύθμιση 81 περιέχει τον αριθμό του εργαλείου που βρίσκεται εκείνη την ώρα στην άτρακτο, ο περιστρεφόμενος μηχανισμός (carousel) θα γυρίσει στην υποδοχή #1 και μετά στην υποδοχή που περιέχει το εργαλείο που ορίζεται στη Ρύθμιση 81. Θα γίνει αλλαγή εργαλείου για να αλλαχθεί το καθορισμένο εργαλείο στην άτρακτο Γλώσσα Κι άλλες γλώσσες εκτός της Αγγλικής είναι διαθέσιμες στη ρύθμιση Haas. Για να αλλάξετε γλώσσα, επιλέξτε μια γλώσσα και πιέστε Enter M30/Επαναφορά ρυθμίσεων Αύξησης Ταχύτητας Όταν αυτή η ρύθμιση είναι ανοιχτή-on, ένα M30 επαναφέρει όλες τις αυξήσεις ταχύτητας (ρυθμό τροφοδοσίας, άτρακτο, γρήγορη κίνηση) στις προκαθορισμένες τιμές τους (100%) Δράση Υπερφόρτωσης Εργαλείου Αυτή η ρύθμιση προκαλεί μια συγκεκριμένη δράση (Ειδοποίηση, Κράτημα Τροφοδοσίας, Ηχητικό σήμα, Αυτόματη Τροφοδοσία) κάθε φορά που το εργαλείο υπερφορτώνεται (δείτε το κεφάλαιο Εργαλείων). Επιλέγοντας Ειδοποίηση - "Alarm" θα κάνει το μηχάνημα να σταματήσει όταν το εργαλείο υπερφορτώνεται. Όταν είναι γυρισμένη στο Κράτημα Τροφοδοσίας - "Feedhold", το μήνυμα Υπερφόρτωση Εργαλείου - "Tool Overload" θα εμφανιστεί και το μηχάνημα θα σταματήσει σε μια κατάσταση αναμονής. Με το πάτημα οποιουδήποτε πλήκτρου θα καθαριστεί το μήνυμα. Επιλέγοντας Ηχητικό σήμα - "Beep" θα προκληθεί ηχητικό σήμα όταν το εργαλείο υπερφορτώνεται. Όταν είναι γυρισμένη στο Αυτόματη Τροφοδοσία - "Autofeed", η φρέζα αυτόματα περιορίζει το ρυθμό τροφοδοσίας με βάση το φορτίο του εργαλείου. Σημειώσεις Αυτόματης Τροφοδοσίας: Κατά την σπειροτόμηση (άκαμπτη ή κυμαινόμενη), κλειδώνεται η αύξηση ταχύτητας τροφοδοσίας και ατράκτου, έτσι η Αυτόματη Τροφοδοσία θα είναι ανενεργή (η γενική ρύθμιση θα φαίνεται να ανταποκρίνεται στα πλήκτρα αύξησης ταχύτητας, με την εμφάνιση των αντίστοιχων μηνυμάτων). Η Αυτόματη Τροφοδοσία δεν πρέπει να χρησιμοποιείται σε φρεζάρισμα σπειρώματος ή αυτόματη ανάστροφη σπειροτόμηση κεφαλών, γιατί μπορεί να έχει απροσδόκητα αποτελέσματα, ως και σύγκρουση. Η τελευταία εντολή ρυθμού τροφοδοσίας θα μπορούσε να επανέλθει στο τέλος της εκτέλεσης του προγράμματος, ή όταν ο χειριστής πιέσει το Reset ή κλείσει την Αυτόματη Τροφοδοσία. Ο χειριστής μπορεί να χρησιμοποιήσει τα πλήκτρα αύξησης ταχύτητας του ρυθμού τροφοδοσίας του πληκτρολόγιου. 184 Ρυθμίσεις & Δήμου Ζαπάντη

192 Η Αυτόματη Τροφοδοσία δεν πρέπει να χρησιμοποιείται σε φρεζάρισμα σπειρώματος ή αυτόματη ανάστροφη σπειροτόμηση κεφαλών, γιατί μπορεί να έχει απροσδόκητα αποτελέσματα, ως και σύγκρουση. Η τελευταία εντολή ρυθμού τροφοδοσίας θα μπορούσε να επανέλθει στο τέλος της εκτέλεσης του προγράμματος, ή όταν ο χειριστής πιέσει το Reset ή κλείσει την Αυτόματη Τροφοδοσία. Ο χειριστής μπορεί να χρησιμοποιήσει τα πλήκτρα αύξησης ταχύτητας του ρυθμού τροφοδοσίας του πληκτρολόγιου ενώ η Αυτόματη Τροφοδοσία έχει επιλεγεί. Αυτά τα πλήκτρα θα αναγνωριστούν από την Αυτόματη Τροφοδοσία σαν οι νέες εντολές ρυθμού τροφοδοσίας για όσο χρόνο δεν υπάρχει υπέρβαση ορίου του φορτίου του εργαλείου. Όμως, αν ήδη υπάρχει υπέρβαση ορίου, η ρύθμιση θα αγνοήσει τα πλήκτρα αύξησης ταχύτητας του ρυθμού τροφοδοσίας. 85 Μέγιστη Στρογγυλοποίηση Γωνίας Ορίζει την ακρίβεια στρογγυλοποίησης σε μία επιλεγμένη ανοχή. Η προκαθορισμένη τιμή είναι ίντσες (εκτός από το σύνδεσμο VF-5). Αν αυτή η ρύθμιση είναι μηδέν (0), η γενική ρύθμιση ενεργεί σαν να δόθηκε εντολή ακριβούς παύσης σε κάθε τμήμα κίνησης. Το G187 μπορεί να χρησιμοποιηθεί στο πρόγραμμα για να αλλάξει την ισχύουσα τιμή στη Ρύθμιση 85, χωρίς να αλλαχτεί η ρύθμιση Ξεκλείδωμα Μ39 Είναι μια ρύθμιση που ανοίγει και κλείνει (On/Off). Όταν είναι ανοιχτή οι εντολές Μ39 αγνοούνται Μ06 Επαναφορά Αύξησης Ταχύτητας Είναι μια ρύθμιση που ανοίγει και κλείνει (On/Off). Όταν είναι ανοιχτή και εκτελείται ένα M06, όλες οι αυξήσεις ταχύτητας ακυρώνονται και ρυθμίζονται στις προγραμματισμένες τιμές Επαναφορά Αύξησης Ταχύτητας Είναι μια ρύθμιση που ανοίγει και κλείνει (On/Off). Όταν είναι ανοιχτή- On και το πλήκτρο Reset πατημένο, όλες οι αυξήσεις ταχύτητας ακυρώνονται και ρυθμίζονται στις προγραμματισμένες τιμές. 90- Μέγιστος αριθμός εμφανιζόμενων εργαλείων Αυτή η ρύθμιση περιορίζει τον αριθμό εργαλείων που εμφανίζονται στην οθόνη γεωμετρίας εργαλείων. Το εύρος αυτής της ρύθμισης είναι από 1 ως Προωθημένη Μετακίνηση Όταν είναι ανοιχτή η ρύθμιση ενεργοποιεί το Δείκτη Μετακίνησης- Index Jog και το Όρια Διαδρομής Μετακίνησης- Jog Travel Limits. Αυτή η ρύθμιση χρησιμοποιείται στη σειρά μηχανημάτων Tool Room. Δείτε το παράρτημα Φρέζα Tool Room για περισσότερες πληροφορίες Ελάχιστη Κοπή Σπειρώματος Χρησιμοποιείται στον κύκλο σπειρώματος G76, και ορίζει ένα ελάχιστο ποσό διαδοχικών περασμάτων της κοπής σπειρώματος. Τα διαδοχικά περάσματα δεν μπορεί να είναι λιγότερα από αυτή τη ρύθμιση. Οι τιμές κυμαίνονται από 0 ως.9999 ίντσες. Η προκαθορισμένη τιμή είναι.0010 ίντσες Καθυστέρησης Προστασίας Οθόνης Όταν είναι μηδέν, η προστασία οθόνης απενεργοποιείται. Όταν ρυθμίζεται σε έναν αριθμό λεπτών, τότε μετά από αυτά τα λεπτά χωρίς δραστηριότητα στο πληκτρολόγιο η προστασία οθόνης θα ενεργοποιήσει το λογότυπο της Haas και θα αλλάζει θέση κάθε 2 δευτερόλεπτα (απενεργοποιείται με οποιοδήποτε πλήκτρο, χειρισμό μετακίνησης ή ειδοποίηση). Η προστασία οθόνης δεν ενεργοποιείται όταν η γενική ρύθμιση βρίσκεται σε επιλογή λειτουργίας Ύπνου, Επεξεργασίας, Μετακίνησης ή Γραφικών Αύξηση Τροφοδοσίας -> Γρήγορη Κίνηση Ανοίγοντας αυτή τη ρύθμιση και πιέζοντας το Handle Control Feedrate θα προκαλέσει το χειρισμό μετακίνησης να επηρεάσει και την αύξηση ρυθμού τροφοδοσίας και την αύξηση ρυθμού γρήγορης κίνησης. Η Ρύθμιση 10 επηρεάζει το μέγιστο ρυθμό γρήγορης κίνησης Έναρξη Κύκλου/ Κράτημα Τροφοδοσίας Το πλήκτρο Έναρξη Κύκλου- Cycle Start πρέπει να παραμένει πιεσμένο για να εκτελεστεί ένα πρόγραμμα με αυτή τη ρύθμιση ανοιχτή- On. Όταν αφήνετε το Cycle Start, δημιουργείται κράτημα τροφοδοσίας. Αυτή η ρύθμιση δεν μπορεί να ανοίξει όταν η Ρύθμιση 104 είναι ανοιχτή. Όταν μια από αυτές τις ρυθμίσεις είναι ανοιχτή- On, η άλλη κλείνει αυτόματα. & Δήμου Ζαπάντη Ρυθμίσεις 185

193 104 - Χειρισμός Μετακίνησης στο Μονό Τμήμα- SNGL BLK Ο χειρισμός μετακίνησης μπορεί να χρησιμοποιηθεί για ξεχωριστά βήματα μέσα σε ένα πρόγραμμα όταν η ρύθμιση αυτή είναι ανοιχτή- On. Αναστρέφοντας την κατεύθυνση του χειρισμού μετακίνησης θα δημιουργηθεί κράτημα τροφοδοσίας. Αυτή η ρύθμιση δεν μπορεί να ανοίξει όταν η Ρύθμιση 103 είναι ανοιχτή. Όταν μια από αυτές τις ρυθμίσεις είναι ανοιχτή- On, η άλλη κλείνει αυτόματα Γρήγορη περιστροφή G28 Ανοίγοντας αυτή τη ρύθμιση θα επιστρέψει τη μονάδα περιστροφής πίσω στο μηδέν χρησιμοποιώντας την κοντινότερη απόσταση. Παράδειγμα, αν η μονάδα περιστροφής είναι στις 10 μοίρες και δίνεται εντολή για επιστροφή στο μηδέν, το περιστρεφόμενο τραπέζι θα γυρίσει 350 μοίρες αν η ρύθμιση είναι κλειστή. Αν είναι ανοιχτή, τότε θα γυρίσει -10 μοίρες. Για να χρησιμοποιήσετε τη ρύθμιση 108, to ψηφίο παραμέτρου CIRC. WRAP.(10) πρέπει να είναι στο 1 στην παράμετρο 43 για τον άξονα Α και παράμετρο 151 για τον άξονα Β. Αν το(τα) ψηφίο(α) παραμέτρου δεν είναι στο 1 η γενική ρύθμιση θα αγνοήσει τη ρύθμιση Χρόνος Προθέρμανσης σε Λεπτά. Αυτός είναι ο αριθμός λεπτών (ως 300 λεπτά από το άνοιγμα) κατά τον οποίο οι αντισταθμίσεις που ορίζονται στις Ρυθμίσεις εφαρμόζονται. Αναθεώρηση Όταν ανοίγει το μηχάνημα, αν η Ρύθμιση 109, και τουλάχιστον μια από τις Ρυθμίσεις 110, 111, ή 112, βρίσκεται σε όχι μηδενική τιμή, θα εμφανιστεί η ακόλουθη προειδοποίηση: ΠΡΟΣΟΧΗ! Ορίστηκε Αντιστάθμιση Προθέρμανσης! Θέλετε να ενεργοποιήσετε την Αντιστάθμιση Προθέρμανσης (Y/N)? Αν εισαχθεί το 'Y', η ρύθμιση θα εφαρμόσει αμέσως την συνολική αντιστάθμιση (Ρύθμιση 110,111, 112), και η αντιστάθμιση αρχίζει να μειώνεται με την πάροδο του χρόνου. Παράδειγμα, μετά το πέρασμα του 50% του χρόνου στη Ρύθμιση 109, η αντισταθμισμένη απόσταση θα είναι 50%. Για να "ξαναρχίσετε" τη χρονική περίοδο, είναι ανάγκη να κλείσετε και να ξανανοίξετε το μηχάνημα, και έπειτα να απαντήσετε "ναι" στο ερώτημα αντιστάθμισης. ΠΡΟΣΟΧΗ! Η αλλαγή των Ρυθμίσεων 110, 111, ή 112 κατά τη διάρκεια της αντιστάθμισης μπορεί να προκαλέσει ξαφνική κίνηση ως και ίντσες. Ο χρόνος της προθέρμανσης που υπολείπεται εμφανίζεται στην κάτω δεξιά γωνία της οθόνης Διαγνωστικών Εισροών 2 με τη χρήση της τυποποιημένης μορφής hh:mm:ss Προθέρμανση X Απόσταση 111- Προθέρμανση Υ Απόσταση Προθέρμανση Z Απόσταση Οι Ρυθμίσεις 110 και 112 ορίζουν το ποσό αντιστάθμισης (μέγιστο = ± " or ± χιλ) που εφαρμόζεται στους άξονες. Η Ρύθμιση 109 πρέπει να έχει μια τιμή που εισάγεται για τις ρυθμίσεις ώστε να έχει αποτέλεσμα. 114 Κύκλος Μεταφοράς (λεπτά) 115 Λειτουργία Μεταφορέα (λεπτά) Ελέγχουν τον προαιρετικό μεταφορέα αποβλήτων. Η ρύθμιση 114 ελέγχει το πόσο συχνά επαναλαμβάνεται ο κύκλος, και η Ρύθμιση 115 ορίζει τον αριθμό των λεπτών που θα λειτουργεί ο μεταφορέας. Παράδειγμα, αν η Ρύθμιση 114 είναι στο 30 και η Ρύθμιση 115 είναι στο 2, ο μεταφορέας αποβλήτων θα ανοίγει κάθε μισή ώρα (30 λεπτά), θα λειτουργεί για 2 λεπτά, και έπειτα θα κλείνει Μήκος Άξονα Η ρύθμιση 116 εγκαθίσταται κατά την κατασκευή του μηχανήματος και δεν αλλάζει ποτέ. Μόνο ειδικευμένος τεχνικός μπορεί να τροποποιήσει αυτή τη ρύθμιση Σφαιρική Νέα οριζόμενη νέα θέση G143 Αυτή η ρύθμιση παρέχεται σε πελάτες που έχουν διάφορες φρέζες Haas 5 αξόνων και θέλουν να μεταφέρουν προγράμματα και εργαλεία από το ένα στο άλλο. Η διαφορά μήκους άξονα (pivot) (η ρύθμιση 116 είναι διαφορετική για κάθε μηχάνημα) μπορεί να εισαχθεί σε αυτή τη ρύθμιση και θα εφαρμοστεί στην αντιστάθμιση μήκους εργαλείου G Ρυθμίσεις & Δήμου Ζαπάντη

194 118 - M99 Συναντά τους M30 CNTRS Όταν αυτή η ρύθμιση είναι ανοιχτή- On, ένα M99 θα προστεθεί στους μετρητές M30 (είναι ορατοί στις οθόνες Τρεχουσών). Σημειώστε ότι ένα M99 θα αυξήσει μόνο τους μετρητές όπως συμβαίνει σε ένα κύριο πρόγραμμα, όχι σε ένα υποπρόγραμμα Κλείδωμα Νέας Οριζόμενης Σχετικής Θέσης Ανοίγοντας αυτή τη ρύθμιση δεν θα επιτρέψει την αλλαγή των τιμών στην οθόνη νέων οριζόμενων σχετικών θέσεων. Όμως, τα προγράμματα που αλλάζουν νέες οριζόμενες σχετικές θέσεις θα μπορούν να το κάνουν Κλείδωμα Μάκρο μεταβλητών Ανοίγοντας αυτή τη ρύθμιση δεν θα επιτρέψει την αλλαγή των μάκρο μεταβλητών. Όμως, τα προγράμματα που αλλάζουν μάκρο μεταβλητές θα μπορούν να το κάνουν APC Παλέτα Ένα Φόρτωση στο Χ APC Παλέτα Ένα Φόρτωση στο Υ APC Παλέτα Ένα Εκφόρτωση στο Χ 124 -APC Παλέτα Ένα Εκφόρτωση στο Υ APC Παλέτα Δύο Φόρτωση στο Χ APC Παλέτα Δύο Φόρτωση στο Υ APC Παλέτα Δύο Εκφόρτωση στο Χ APC Παλέτα Δύο Εκφόρτωση στο Υ APC Παλέτα 1 και 2 Ασφαλής Θέση Χ Οι ρυθμίσεις είναι οι θέσεις των παλετών για τους άξονες Χ και Υ. Ρυθμίζονται τη στιγμή που εγκαθίσταται το APC και δεν χρειάζονται αλλαγή Ταχύτητα Ανάκλησης Σπειρώματος Αυτή η ρύθμιση επηρεάζει την ταχύτητα ανάκλησης κατά τη διάρκεια ενός κύκλου σπειρώματος. Εισάγοντας μια τιμή, όπως 2, θα δοθεί εντολή στη φρέζα να αποσυρθεί από το σπείρωμα δύο φορές πιο γρήγορα από το χρόνο που πήγε προς αυτό. Αν η τιμή είναι 3 θα αποσυρθεί 3 φορές γρηγορότερα. Ητιμή 0 ή 1 δεν επηρεάζουν την ταχύτητα ανάκλησης (Εύρος 0-4) Εισάγοντας την τιμή 2 είναι ισοδύναμο με τη χρήση του 2 στον κώδικα J για το G84 (Κύκλος Κατεργασίας Σπειρώματος) Όμως, ορίζοντας έναν κώδικα J για ένα άκαμπτο σπείρωμα θα αυξήσει την ταχύτητα της ρύθμισης 130 Σημείωση: Αν το μηχάνημα δεν έχει την επιλογή Άκαμπτο Σπείρωμα αυτή η ρύθμιση δεν έχει καθόλου ισχύ Αυτόματη Πόρτα Αυτή η ρύθμιση υποστηρίζει την επιλογή Αυτόματης Πόρτας. Πρέπει να είναι ανοιχτή- On για μηχανήματα με αυτόματη πόρτα. Δείτε επίσης M80/81 (Κώδικες Μ Άνοιγμα/ Κλείσιμο Αυτόματης). Η πόρτα θα κλείσει όταν πιεστεί το Cycle Start και θα ανοίξει όταν το πρόγραμμα φτάσει σε ένα M00, M01 (με το Προαιρετική Παύση- Optional Stop ανοιχτό) ή ένα M30 και η άτρακτος έχει σταματήσει Επαναλαμβανόμενο Άκαμπτο Σπείρωμα Αυτή η ρύθμιση εξασφαλίζει ότι η άτρακτος είναι προσανατολισμένη κατά τη διάρκεια των σπειρωμάτων ώστε τα σπειρώματα να ευθυγραμμίζονται όταν προγραμματίζεται δεύτερο πέρασμα σπειρώματος στην ίδια οπή Τύπος Σύνδεσης Αυτή η ρύθμιση μπορεί να είναι Floppy, Net, ή Zip. Όταν είναι στο Floppy, η φόρτωση και η αποθήκευση προγραμμάτων γίνεται με τη χρήση οδηγού δισκέτας. Όταν είναι στο Net, η φόρτωση και η αποθήκευση γίνεται μέσω της σύνδεσης δικτύου του χρήστη. Όταν είναι στο Zip, η φόρτωση και η αποθήκευση γίνεται μέσω του οδηγού Zip του χρήστη Τύπος Δικτύου Αυτή η ρύθμιση μπορεί να είναι στο None, Novell, NT/IPX, NT/TCP ή ADV/TCP. Ορίζει τον τύπο του παρεχόμενου δικτύου επικοινωνίας. Όταν είναι στο Κανένα- None, τα μόνα προσβάσιμα είναι ο οδηγός δισκέτας ή ένας οδηγός Zip. Αν επιλεχθεί το ADV/TCP, θα εμφανιστεί μια σελίδα ρυθμίσεων στη θέση της Ρύθμισης 135. Για να γυρίσετε πίσω, αλλάξτε το "Τύπος Δικτύου" στο "Κανένα". & Δήμου Ζαπάντη Ρυθμίσεις 187

195 136 - Εξυπηρετητής Αυτή η ρύθμιση περιέχει το όνομα του εξυπηρετητή που εισάγεται από το χρήστη (ως 8 χαρακτήρες.) Εισάγετε ένα ; (σύμβολο Τέλους Τμήματος) αν το μηχάνημα δεν είναι συνδεμένο σε έναν εξυπηρετητή Όνομα χρήστη Αυτή η ρύθμιση περιέχει το όνομα λογαριασμού του χρήστη (ως 8 χαρακτήρες.) Εισάγετε ένα ; (σύμβολο Τέλους Τμήματος) αν το μηχάνημα δεν είναι συνδεμένο σε έναν εξυπηρετητή Κωδικός Πρόσβασης Αυτή η ρύθμιση περιέχει τον κωδικό πρόσβασης του χρήστη (ως 8 χαρακτήρες.) Εισάγετε ένα ; (σύμβολο Τέλους Τμήματος) αν το μηχάνημα δεν είναι συνδεμένο σε έναν εξυπηρετητή Διαδρομή Αυτή η ρύθμιση περιέχει το εισαγόμενο από το χρήστη όνομα βασικού καταλόγου Novell-Path ή Windows NT (ως 18 χαρακτήρες). Για ένα δίκτυο Novell, αυτό είναι το όνομα της διαδρομής του χρήστη. Παράδειγμα, U:\USERS\JOHNDOE. Για το δίκτυο της Microsoft ( Windows NT), αυτό είναι το όνομα του βασικού/ επιθυμητού καταλόγου. Παράδειγμα, USERS\JOHNDOE. Εισάγετε ένα ; (σύμβολο Τέλους Τμήματος) αν το μηχάνημα δεν είναι συνδεμένο σε έναν εξυπηρετητή TCP ADDR Αυτή η ρύθμιση χρησιμοποιείται μόνο για δίκτυα TCP και περιέχει την εισαγόμενη από το χρήστη διεύθυνση TCP/IP στο χώρο του εξυπηρετητή (ως 15 χαρακτήρες). Παράδειγμα: Εισάγετε ένα ; (σύμβολο Τέλους Τμήματος) αν το μηχάνημα δεν είναι συνδεμένο σε έναν εξυπηρετητή Υποδίκτυο Αυτή η ρύθμιση χρησιμοποιείται μόνο για δίκτυα TCP και περιέχει την εισαγόμενη από το χρήστη μάσκα υποδικτύου (ως 15 χαρακτήρες, παράδειγμα, ). Εισάγετε ένα ; (σύμβολο Τέλους Τμήματος) αν το μηχάνημα δεν είναι συνδεμένο σε έναν εξυπηρετητή Νέα Οριζόμενη Σχετική θέση Ανοχής Αλλαγής Αυτή η ρύθμιση δημιουργεί ένα προειδοποιητικό μήνυμα αν μια νέα οριζόμενη σχετική θέση αλλάξει περισσότερες φορές από όσες οριστούν σε αυτή τη ρύθμιση. Θα εμφανιστεί το ακόλουθο: "XX αλλάζει τη νέα οριζόμενη σχετική θέση παραπάνω φορές από όσες είναι στη Ρύθμιση 142! Δέχεστε (Y/N)?" αν γίνει προσπάθεια να αλλαχτεί μια νέα οριζόμενη σχετική θέση παραπάνω φορές από το ποσό που έχει εισαχθεί (είτε αρνητικό είτε θετικό), Αν εισαχθεί το "Y", η γενική ρύθμιση κάνει τις ενημερώσεις ως συνήθως, αλλιώς η αλλαγή απορρίπτεται Συλλογή Δεδομένων Αυτή η ρύθμιση αφήνει το χρήστη να εξάγει δεδομένα από τη ρύθμιση με τη χρήση εντολής Q που αποστέλλεται μέσω της θύρας RS-232. Δείτε το κεφάλαιο "Φόρτωση Προγραμμάτων στη Ρύθμιση CNC " για πληροφορίες σχετικά με τα καλώδια της RS-232 Αυτό το χαρακτηριστικό βασίζεται σε λογισμικό και απαιτεί επιπρόσθετο υπολογιστή για να αναζητήσει, ερμηνεύσει και αποθηκεύσει δεδομένα από τη ρύθμιση. Σημειώστε ότι η γενική ρύθμιση θα ανταποκριθεί σε μία εντολή Q όταν αυτή η ρύθμιση είναι ανοιχτή- ON. Χρησιμοποιείται η ακόλουθη μορφή εκροών: <STX> <CSV response> <ETB> <CR/LF> <0x3E> ("CSV" σημαίνει Μεταβλητές Χωρισμένες με Κόμμα-Comma Separated Variable δηλαδή μια γραμμή πληροφοριών στην οποία κάθε κομμάτι πληροφορίας χωρίζεται από το άλλο με ένα κόμμα). Note: STX = 0x02 (ctrl-b); ETB = 0x17 (ctrl-w). Αν η γενική ρύθμιση είναι απασχολημένη, θα εμφανίσει το αποτέλεσμα "STATUS, BUSY." Αν μια αίτηση δεν αναγνωρίζεται, η ρύθμιση θα εμφανίσει το αποτέλεσμα "UNKNOWN." Μπορούν να χρησιμοποιηθούν οι ακόλουθες εντολές: Q100 Σειριακός Αριθμός Μηχανήματος Q101 Έλεγχος Έκδοσης Λογισμικού Q102 Αριθμός Μοντέλου Μηχανήματος Q104 Επιλογή Λειτουργίας (LIST PROG, MDI, MEM, JOG, etc.) Q200 Αλλαγές Εργαλείου (σύνολο) Q201 Αριθμός Εργαλείου σε χρήση Q300 Χρόνος Λειτουργίας (σύνολο) Q301 Χρόνος Κίνησης (σύνολο) Q303 Χρόνος Τελευταίου Κύκλου 188 Ρυθμίσεις & Δήμου Ζαπάντη

196 Q304 Χρόνος Προηγούμενου Κύκλου Q400 δεν χρησιμοποιείται συνήθως Q401 - δεν χρησιμοποιείται συνήθως Q402 - M30 Μετρητής Εξαρτημάτων #1 (επαναφερόμενο στη ρύθμιση) Q403 - M30 Μετρητής Εξαρτημάτων #2 (επαναφερόμενο στη ρύθμιση) Q500 Τρία σε Ένα (PROGRAM, Oxxxxx, STATUS, PARTS, xxxxx) Q600 Μάκρο μεταβλητή ή μεταβλητή συστήματος Ο χρήστης έχει τη δυνατότητα να ζητήσει τα περιεχόμενα οποιασδήποτε μάκρο μεταβλητής ή μεταβλητής συστήματος χρησιμοποιώντας την εντολή Q600, παράδειγμα, "Q600 xxxx" όπου xxxx είναι η μάκρο μεταβλητή. Επιπρόσθετα, οι μάκρο μεταβλητές #1-33, , , και #2001 ως #2800 μπορούν να "είναι γραμμένες " με τη χρήση μιας εντολής "E", παράδειγμα, "Exxxx yyyyyy.yyyyyy" όπου xxxx είναι η μάκρο μεταβλητή και yyyyyy.yyyyyy η νέα τιμή. Σημειώστε ότι αυτή η τιμή πρέπει να χρησιμοποιείται μόνο όπου δεν υπάρχουν ειδοποιήσεις. Κατάσταση Ρελέ Επιπρόσθετη Τηλεκατευθυνόμενη Συλλογή Δεδομένων Αυτό το χαρακτηριστικό μπορεί να επιτευχθεί με την εγκατάσταση των ακόλουθων προαιρετικών μερών: έναν πίνακα 8 Εφεδρικών ρελέ κώδικα M (και τα 8 δεσμεύονται στις παρακάτω λειτουργίες και δεν μπορούν πλέον να χρησιμοποιηθούν για την κανονική λειτουργία κωδικών M), ένα αναμμένο ρελέ, ένα επιπλέον σύνολο επαφών Επείγουσας Παύσης, και ένα σύνολο ειδικών καλωδίων. Καλέστε τον διανομές σας για πληροφορίες κοστολόγησης αυτών των εξαρτημάτων. Όταν εγκατασταθούν τα ρελέ εκροών 40 ως 47, χρησιμοποιείται ένα αναμμένο ρελέ και ο διακόπτης Επείγουσας Παύσης για να μεταδώσουν την κατάσταση της γενικής ρύθμισης. Σημείωση: Η Παράμετρος 315 ψηφίο 26 "ΚΑΤΑΣΤΑΣΗ ΡΕΛΕ" πρέπει να είναι ενεργοποιημένη. Στάνταρτ εφεδρικοί κώδικες M είναι επίσης διαθέσιμοι για χρήση. Οι ακόλουθες μεταδόσεις θα παραληφθούν (* είναι διαθέσιμο μόνο όταν χρησιμοποιείται με τα προαιρετικά εξαρτήματα): * E-STOP επαφές. Αυτό θα κλείσει όταν πατηθεί το πλήκτρο E-STOP. * Power ON VAC. Δείχνει ότι η γενική ρύθμιση είναι ανοιχτή- ON. Πρέπει να συνδέεται με πηνίο ρελέ 115 VAC για διεπαφή. * Εφεδρικό Ρελέ Εξόδου 40. Δείχνει ότι η ρύθμιση εκτελεί κάποιον κύκλο * Εφεδρικό Ρελέ Εξόδου 41 και 42: 11 = Επιλογή Λειτουργίας MEM & χωρίς ειδοποιήσεις (Αυτόματος τρόπος λειτουργίας.) 10 = Επιλογή Λειτουργίας MDI & χωρίς ειδοποιήσεις (Χειροκίνητος τρόπος λειτουργίας.) 01 = Επιλογή Λειτουργίας Μονού τμήματος (Μονή λειτουργία) 00 = άλλες επιλογές λειτουργίας (zero, DNC, jog, list prog, etc.) * Εφεδρικό Ρελέ Εξόδου 43 και 44: 11 = Σταμάτημα Κρατήματος Τροφοδοσίας (Κράτημα Τροφοδοσίας.) 10 = M00 ή M01 παύση 01 = M02 ή M30 παύση (Παύση Προγράμματος) 00 = κανένα από τα παραπάνω (μπορούσε να είναι παύση μονού τμήματος ή Επαναφορά- RESET.) * Εφεδρικό Ρελέ Εξόδου 45 (Η Αύξηση Ρυθμού Τροφοδοσίας είναι ενεργή και ο Ρυθμός Τροφοδοσίας ΔΕΝ είναι 100%) * Εφεδρικό Ρελέ Εξόδου 46 (Η Αύξηση Ταχύτητας Ατράκτου είναι ενεργή και η Ταχύτητα Ατράκτου ΔΕΝ είναι 100%) * Εφεδρικό Ρελέ Εξόδου 47 (Η ρύθμιση είναι στην επιλογή λειτουργίας Επεξεργασίας) Αύξηση Τροφοδοσίας->Άτρακτος Αυτή η ρύθμιση τείνει να κρατήσει συνεχές το φορτίο αποβλήτων όταν εφαρμόζεται μια αύξηση τροφοδοσίας. Αυτή η ρύθμιση όταν είναι ανοιχτή-on οποιαδήποτε αύξηση τροφοδοσίας μπορεί να εφαρμοστεί στην ταχύτητα της ατράκτου, και οι αυξήσεις ατράκτου θα απενεργοποιηθούν APC Παλέτα 3 Φόρτωση στο Χ 147- APC Παλέτα 3 Φόρτωση στο Υ 148- APC Παλέτα 3 Εκφόρτωση στο Χ 149- APC Παλέτα 3 Εκφόρτωση στο Υ & Δήμου Ζαπάντη Ρυθμίσεις 189

197 150- APC Παλέτα 4 Φόρτωση στο Χ 151- APC Παλέτα 4 Φόρτωση στο Υ 152- APC Παλέτα 4 Εκφόρτωση στο Χ 153- APC Παλέτα 4 Εκφόρτωση στο Υ 154- APC Παλέτα 3 & 4 Ασφαλές Θέση Χ Δείτε Ρυθμίσεις Φόρτωση Τραπεζιών με Υποδοχές Αυτή η ρύθμιση πρέπει να χρησιμοποιείται μόνο όταν εκτελείται αναβάθμιση λογισμικού και/ή η μνήμη έχει καθαριστεί και/ή η ρύθμιση έχει ξεκινήσει εκ νέου. Για να αντικαταστήσετε τα περιεχόμενα του τραπεζιού υποδοχών του μετατροπέα εργαλείων με τα δεδομένα από το αρχείο, η ρύθμιση πρέπει να είναι ανοιχτή. Αν η ρύθμιση είναι κλειστή όταν φορτώνετε ένα αρχείο νέας οριζόμενης σχετικής θέσης από μια δισκέτα ή την RS-232, τα περιεχόμενα του Τραπεζιού υποδοχής εργαλείων δεν θα αλλάξουν. Η Ρύθμιση 155 γυρίζει αυτόματα στο Off-κλειστό όταν ανάβει το μηχάνημα Αποθήκευση Νέας Οριζόμενης Σχετικής Θέσης με Πρόγραμμα Ανοίγοντας αυτή τη ρύθμιση θα αποθηκευθούν οι νέες οριζόμενες σχετικές θέσεις στο ίδιο αρχείο με τα προγράμματα, αλλά κάτω από την επικεφαλίδα O Οι νέες οριζόμενες σχετικές θέσεις θα εμφανιστούν στο αρχείο πριν το τελικό σήμα % Μορφή Νέας Οριζόμενης Σχετικής Θέσης Αυτή η ρύθμιση ελέγχει τη μορφή στην οποία θα αποθηκευθούν οι νέες οριζόμενες σχετικές θέσεις με τα προγράμματα. Όταν είναι στο A η μορφή μοιάζει με αυτό που εμφανίζεται στην ρύθμιση, και περιέχει υποδιαστολές και επικεφαλίδες στηλών. Οι νέες οριζόμενες σχετικές θέσεις που αποθηκεύονται σε αυτή τη μορφή μπορούν να επεξεργαστούν πιο εύκολα σε έναν υπολογιστή ή να επαναφορτωθούν αργότερα. Όταν είναι στο B, κάθε νέα οριζόμενη σχετική θέση αποθηκεύεται σε ξεχωριστή γραμμή με μια τιμή N και μια τιμή V. 158,159,160 - XYZ Θερμική Αντιστάθμιση Κοχλία% Ρυθμίζονται από -30 ως +30 για να προσαρμόσουν την υπάρχουσα θερμική αντιστάθμιση κοχλία κατά -30% ως +30% αντίστοιχα Καθορισμός Υποδιαστολής Όταν αυτή η ρύθμιση είναι ανοιχτή-on, η γενική ρύθμιση θα προσθέσει υποδιαστολή στις τιμές που εισάγονται χωρίς υποδιαστολή (για συγκεκριμένες διευθύνσεις κωδικών.) Όταν αυτή η ρύθμιση είναι κλειστή- Off, οι τιμές που στις διευθύνσεις κωδικών που δεν έχουν υποδιαστολή θεωρούνται ως μηχανολογική αρίθμηση (δηλ. χιλιάδες ή δεκάδες χιλιάδες.) Παράδειγμα: Τιμή που εισάγεται Με κλειστή Ρύθμιση Με ανοιχτή Ρύθμιση Στο σύστημα ιντσών X-2 X X-2. Στο Μετρικό σύστημα X-2 X-.002 X-2. Εφαρμόζεται στις παρακάτω διευθύνσεις κωδικών: X, Y, Z, A, B, C, E, F, I, K, U, W D (όχι με το G73) R (όχι με το G71 στην επιλογή λειτουργίας YASNAC) Σημειώστε ότι αυτή η ρύθμιση επηρεάζει την ερμηνεία όλων των προγραμμάτων που εισάγονται είτε χειροκίνητα είτε μέσω δισκέτας είτε μέσω θύρας RS-232. Δεν επηρεάζει την ισχύ της Ρύθμισης 77 Κλίμακα Ακέραιου F Ανενεργοποίηση.1 Ρυθμού Μετακίνησης Αυτή η ρύθμιση απενεργοποιεί τον μέγιστο ρυθμό μετακίνησης. Αν έχει επιλεγεί ο μέγιστος ρυθμός μετακίνησης, επιλέγεται αντ αυτού αυτόματα ο αμέσως επόμενος χαμηλότερος ρυθμός Προσαύξηση Περιστροφής Αυτή η ρύθμιση εφαρμόζεται στο πλήκτρο Περιστροφής στο EC-300. Ορίζει την περιστροφή του περιστρεφόμενου τραπεζιού στο σταθμό φορτίου. Πρέπει να έχει τιμή από -360 ως 360. Παράδειγμα, εισάγοντας "90" θα περιστρέψει το τραπέζι 90 κάθε φορά που θα πιέζετε το πλήκτρο περιστροφής. Αν η ρύθμιση είναι στο μηδέν, το τραπέζι δεν θα περιστραφεί. 190 Ρυθμίσεις & Δήμου Ζαπάντη

198 Περιοδική Συντήρηση Υπάρχουν 14 στοιχεία που μπορούν να ελεγχθούν, καθώς και έξι εφεδρικά, στις ρυθμίσεις περιοδικής συντήρησης. Αυτές οι ρυθμίσεις θα επιτρέψουν στο χρήστη να αλλάξει τον προκαθορισμένο αριθμό ωρών για κάθε στοιχείο κατά τη διάρκεια της χρήσης. Αν ο αριθμός ωρών είναι μηδέν, το στοιχείο δεν θα εμφανιστεί στη λίστα της σελίδας συντήρησης στις τρέχουσες εντολές 167 Αντικατάσταση Ψυκτικού προκαθορισμένες ώρες λειτουργίας 168 Αντικατάσταση Φίλτρου Αέρα προκαθορισμένες ώρες λειτουργίας 169 Αντικατάσταση Φίλτρου Λαδιού προκαθορισμένες ώρες λειτουργίας 170 Αντικατάσταση Λαδιού Κιβωτίου ταχυτήτων προκαθορισμένες ώρες λειτουργίας 171 Έλεγχος Δοχείου Επιπέδου Ψυκτικού προκαθορισμένες ώρες λειτουργίας 172 Έλεγχος Επιπέδου Λιπαντικού προκαθορισμένες ώρες κίνησης 173 Έλεγχος Επιπέδου Λαδιού Κιβωτίου Ταχυτήτων προκαθορισμένες ώρες λειτουργίας 174 Επιθεώρηση τσιμουχών/ψυκτρών προκαθορισμένες ώρες κίνησης 175 Έλεγχος Φίλτρου Παροχής Αέρα προκαθορισμένες ώρες λειτουργίας 176 Έλεγχος Επιπέδου Λαδιού Υδραυλικών προκαθορισμένες ώρες λειτουργίας 177 Αντικατάσταση Φίλτρου Υδραυλικών προκαθορισμένες ώρες λειτουργίας 178 Λίπανση εξαρτημάτων προκαθορισμένες ώρες κίνησης 179 Λίπανση Τσοκ προκαθορισμένες ώρες κίνησης 180 Λίπανση Έκκεντρων Μετατροπέα Εργαλείων προκαθορισμένες αλλαγές εργαλείων 181 Επιπλέον συντήρηση Ρύθμιση #1 προκαθορισμένες ώρες λειτουργίας 182 Επιπλέον συντήρηση Ρύθμιση #2 προκαθορισμένες ώρες λειτουργίας 183 Επιπλέον συντήρηση Ρύθμιση #3 προκαθορισμένες ώρες κίνησης 184 Επιπλέον συντήρηση Ρύθμιση #4 προκαθορισμένες ώρες κίνησης 185 Επιπλέον συντήρηση Ρύθμιση #5 προκαθορισμένες αλλαγές εργαλείων 186 Επιπλέον συντήρηση Ρύθμιση #6 προκαθορισμένες αλλαγές εργαλείων 187 Εμφάνιση Δεδομένων Μηχανήματος Ανοίγοντας αυτή τη ρύθμιση θα εμφανίσει τη συλλογή δεδομένων εντολών Q στην οθόνη του προσωπικού υπολογιστή. Όταν είναι κλειστή οι εντολές αυτές δεν εμφανίζονται Προκαθορισμένη Ομαλοποίηση Αυτή η ρύθμιση μπορεί να είναι ΣΚΛΗΡΗ (ROUGH), ΜΕΔΙΘΜ (METRIA) ή ΤΕΛΕΙΩΜΑ (FINISH) και χρησιμοποιεί τις παραμέτρους 302, 303, 314, 749, και και το G187 για να ρυθμίσει τους παράγοντες ομαλότητας και στρογγυλοποίησης γωνίας. Οι προκαθορισμένες τιμές χρησιμοποιούνται όταν δεν έχουν αυξηθεί από μια εντολή G187. & Δήμου Ζαπάντη Ρυθμίσεις 191

199 192 Ρυθμίσεις & Δήμου Ζαπάντη

200 ΣΥΝΤΗΡΗΣΗ ΓΕΝΙΚΕΣ ΠΡΟΫΠΟΘΕΣΕΙΣ Λειτουργικό σύνολο θερμοκρασίας : 41 F σε 104 F (5 σε 40 C) Αποθηκευμένο σύνολο θερμοκρασίας: -4 F σε 158 F (-20 σε 70 C) Περιβάλλουσα υγρασία: 20% 95% σχετική υγρασία, μη συγκεντρωτική απόσταση: ft. ΠΡΟΫΠΟΘΕΣΕΙΣ ΗΛΕΚΤΡΙΣΜΟΥ Όλες οι μηχανές απαιτούν: Η AC δύναμη εισόδου είναι τρίτης φάσης Delta είτε Wye δύναμη, εκτός από το ότι η πηγή δύναμης πρέπει να στηριχτεί (π.χ. πόδι ή κεντρικό πόδι για delta, ουδέτερο για Wye) Σύνολο συχνότητας από Hz Γραμμή τάσης που δεν κυμαίνεται πάνω από ± 10% Αρμονική διαστρέβλωση να μην ξεπερνά το 10% από τη συνολική RMS τάση HP Σύστημα (Βασικό VF και 10K, EC300, EC400) V Προϋποθέσεις τάσης V Προϋποθέσεις υψηλής τάσης Παροχή δύναμης 50 AMP 25 AMP Haas κύκλος κυμάτων 40 AMP 20 AMP Εάν η υπηρεσία ρέει από τον ηλεκτρικό πίνακα Είναι λιγότερο από 100' 8 GA. ΣΥΡΜΑ 12 GA. ΣΥΡΜΑ Χρήση: Εάν η υπηρεσία ρέει από τον ηλεκτρικό πίνακα Είναι περισσότερο από 100' χρήση: 6 GA. ΣΥΡΜΑ 10 GA. ΣΥΡΜΑ HP System (50 κερί, 40 κερί HT 10K, VF Μεγάλη ταχύτητα, EC-300, EC K, VM) V Προϋποθέσεις τάσης V Προϋποθέσεις υψηλής τάσης 2 Παροχή δύναμης 100 AMP 50 AMP Haas κύκλος κυμάτων 80 AMP 40 AMP Εάν η υπηρεσία ρέει από τον ηλεκτρικό πίνακα Είναι λιγότερο από 100' 4 GA. ΣΥΡΜΑ 8 GA. ΣΥΡΜΑ Χρήση: Εάν η υπηρεσία ρέει από τον ηλεκτρικό πίνακα Είναι περισσότερο από 100' χρήση: 2 GA. ΣΥΡΜΑ 6 GA. ΣΥΡΜΑ HP Σύστημα (VS 1/3, HS 3-7 incl R μοντέλα) V Προυποθέσεις τάσης Παροχή δύναμης 125 AMP Haas κύκλος κυμάτων 100 AMP Εάν η υπηρεσία ρέει από τον ηλεκτρικό πίνακα Είναι λιγότερο από 100' Χρήση: 2 GA. ΣΥΡΜΑ Εάν η υπηρεσία ρέει από τον ηλεκτρικό πίνακα Είναι περισσότερο από 100' χρήση: 0 GA. ΣΥΡΜΑ ΠΡΟΣΟΧΗ! Ένα ξεχωριστό γήινο σύρμα ιδίου μεγέθους αγωγού όσο και η δύναμη εισόδου απαιτείται να συνδέεται στο πλαίσιο της μηχανής. Αυτό το γήινο σύρμα προϋποθέτει ασφάλεια για το χειριστή και για συγκεκριμένη λειτουργία. Αυτό το έδαφος πρέπει να παρέχεται από το κεντρικό έδαφος στην είσοδο και πρέπει να δρομολογείται στον ίδιο αγωγό όπως και η δύναμη εισόδου στη μηχανή. Ένας τοπικός σωλήνας κρύου νερού ή μία παρακείμενή ράβδος εδάφους δεν μπορεί να χρησιμοποιηθεί για αυτόν το σκοπό. & Δήμου Ζαπάντη Συντήρηση 193

201 Η δύναμη εισόδου στη μηχανή πρέπει να στηρίζεται. Για τη wye δύναμη, το ουδέτερο πρέπει να στηρίζεται. Για τη δύναμη delta, πρέπει να χρησιμοποιείται ένα κεντρικό πόδι εδάφους ή ένα πόδι εδάφους. Η μηχανή δεν λειτουργεί σωστά σε μη στηριγμένη δύναμη. (Αυτό δεν είναι ένας παράγοντας με την εξωτερική επιλογή 480V). Η εκτιμώμενη ιπποδύναμη της μηχανής μπορεί να μην επιτευχθεί εάν η δυσαναλογία της εισερχόμενης τάσης είναι σε ένα αποδεκτό όριο. Η μηχανή μπορεί να λειτουργεί σωστά αλλά να μην μεταφέρει τη διαφημισμένη δύναμη. Αυτό παρατηρείται πιο συχνά όταν χρησιμοποιούνται φασικοί μετατροπείς. Ένας φασικός μετατροπέας μπορεί να χρησιμοποιηθεί μόνο εάν δεν μπορούν να χρησιμοποιηθούν οι άλλοι μέθοδοι. Η μέγιστη τάση πόδι-πόδι ή πόδι-έδαφος δεν ξεπερνάει τα 260 volts, ή 504 volts για μηχανές υψηλής τάσης με την επιλογή εσωτερικής υψηλής τάσης. 1 Οι τωρινές προϋποθέσεις που φαίνονται στο τραπέζι αντανακλούν το μέγεθος του κύκλου κυμάτων εσωτερικά στη μηχανή. Αυτό το μεγάλο κύμα έχει έναν απίστευτα αργό χρόνο διαδρομής. Μπορεί να χρειαστεί να αλλάξουμε το μέγεθος του εξωτερικού κύματος της μηχανής πάνω από 20-25%, όπως ενδείκνυται από την παροχή δύναμης, για τέτοια λειτουργία. 2 Οι προϋποθέσεις της υψηλής τάσης που φαίνονται στο τραπέζι αντανακλούν την εσωτερική διαμόρφωση 400V που είναι βασική στις ευρωπαϊκές μηχανές. Οικιακοί και όλοι οι άλλοι χρήστες θα πρέπει να χρησιμοποιούν την εξωτερική επιλογή 480V. ΠΡΟΫΠΟΘΕΣΕΙΣ ΑΕΡΑ Η φρέζα απαιτεί ένα ελάχιστο από 100 psi στην είσοδο στο ρυθμιστή πίεσης στο πίσω μέρος της μηχανής. Χρειάζεται επίσης μία ένταση των 4 scfm (9 scfm για EC and HS φρέζες ). Αυτό πρέπει να παρέχεται από έναν συμπιεστή το λιγότερο 2 ίππων, με ένα δοχείο το ελάχιστο 20-γαλλονιών, αυτό αλλάζει όταν η πίεση πέφτει στο100 psi. ΣΗΜΕΙΩΣΗ: Προσθέστε2 scfm στις ελάχιστες απαιτήσεις αέρα (κάτω) εάν ο χειριστής θα χρησιμοποιεί τη βελόνα αέρα κατά τη διάρκεια των πνευματικών λειτουργιών. Τύπος μηχανής Βασικός μετρητής αέρα Μέγεθος σωλήνα εσωτερικής γραμμής EC psi 1/2 I.D. EC psi 1/2 I.D. EC psi 1/2 I.D. HS 3/4/6/7 incl R μοντέλα 85psi. 1/2 I.D. VF-1 - VF-11 (40κερί), VM 85psi 3/8 I.D. VF-5 - VF-11 (50 κερί) 85psi 1/2 I.D. VR σειρές 85psi 1/2 I.D. VS 1/3 85psi 1/2 I.D. Η προτεινόμενη μέθοδος για να προσκολλήσουμε το σωλήνα είναι να δέσουμε το αιχμηρό σημείο στο πίσω μέρος της μηχανής με ένα σφίξιμο του σωλήνα. Εάν επιθυμείτε μία γρήγορη διπλή σύνδεση, χρησιμοποιήστε έναν σύνδεσμο 1/2". ΣΗΜΕΙΩΣΗ: Υπερβολικό λάδι και νερό στην παροχή αέρα μπορεί να προκαλέσει δυσλειτουργία στη μηχανή. Ο ρυθμιστής/φίλτρο αέρα έχει ένα αυτόματο δοχείο απορριμμάτων που πρέπει να αδειάζετε προτού ξεκινήσει η μηχανή. Αυτό πρέπει να ελέγχεται μηνιαίως για τη σωστή λειτουργία. Επίσης, υπερβολική μόλυνση στη γραμμή αέρα μπορεί να βουλώσει τη βαλβίδα και να προκαλέσει την είσοδο λαδιού ή νερού μέσα στη μηχανή. ΣΗΜΕΙΩΣΗ: Βοηθητικές συνδέσεις αέρα πρέπει να γίνονται στη μη μετρήσιμη πλευρά του φίλτρου/ρυθμιστή του αέρα. ΠΡΟΣΟΧΗ! Όταν η μηχανή λειτουργεί και ο μετρητής πίεσης (στο ρυθμιστή της μηχανής) πέσει περισσότερο από 10 psi κατά τη διάρκεια των αλλαγών εργαλείων ή αλλαγών παλέτας, παρέχεται ανεπαρκής αέρας στη μηχανή. 194 Συντήρηση & Δήμου Ζαπάντη

202 ΠΡΟΓΡΑΜΜΑ ΣΥΝΤΗΡΗΣΗΣ Tο ακόλουθο είναι μία λίστα από την απαιτούμενη τακτική συντήρηση για το μηχανολογικό κέντρο. Αυτές οι απαιτούμενες προδιαγραφές πρέπει να ακολουθούνται για να κρατηθεί η μηχανή σε καλή κατάσταση και για να προστατεύσετε την εγγύησή σας. Χρονικό διάστημα Ημερησίως Εκτελέσιμη συντήρηση Ελέγξτε τη στάθμη του ψυκτικού κάθε οκτώ ώρες (ειδικά κατά τη διάρκεια έντονης χρήσης). Ελέγξτε τη στάθμη του στο δοχείο λιπαντικού. Καθαρίστε τα θραύσματα από τα καλύμματα και τον πάτο της λεκάνης. Καθαρίστε τα θραύσματα από το μετατροπέα εργαλείων. Σκουπίστε την ακίδα της ατράκτου με ένα καθαρό κουρέλι και απλώστε λίγο λάδι. Εβδομαδιαίως Ελέγξτε τα φίλτρα του ψυκτικού της ατράκτου (TSC). Εάν χρειάζεται καθαρίστε ή αντικαταστήστε το αντικείμενο. Ελέγξτε για κατάλληλη λειτουργία του αυτόματου συλλέκτη στο ρυθμιστή του φίλτρου. Στις μηχανές με την επιλογή TSC, καθαρίστε το καλάθι των θραυσμάτων στο δοχείο του ψυκτικού. Βγάλτε το κάλυμμα του δοχείου και απομακρύνετε οποιοδήποτε ίζημα μέσα στο δοχείο. Αποσυνδέστε την αντλιία του ψυκτικού από το κουτί και σβήστε τη μηχανή πριν δουλέψει το δοχείο του ψυκτικού. Κάντε το αυτό μηνιαίως για μηχανές που δεν έχουν την επιλογή TSC. Ελέγξτε το μετρητή/ρυθμιστή αέρα για 85 psi. Ελέγξτε το ρυθμιστή πίεσης του αέρα της ατράκτου για 17 psi. Για μηχανές 15K-ατράκτου, ελέγξτε το ρυθμιστή πίεσης του αέρα της ατράκτου για 20 psi. Για μηχανές που έχουν την επιλογή TSC, τοποθετήστε μία λεπτή στρώση από λιπαντικό στην V φλάντζα των εργαλείων. Κάντε το μηνιαίως στις μηχανές που δεν έχουν την επιλογή TSC. Καθαρίστε τις εξωτερικές επιφάνειες με μαλακό καθαριστικό. Μην χρησιμοποιείτε διαλυτικά. Ελέγξτε την υδραυλική πίεση αντιστάθμισης σύμφωνα με τις προδιαγραφές της μηχανής. Μηνιαίως Ελέγξτε τη στάθμη του λαδιού στο κιβώτιο ταχυτήτων. Για 40 άξονες κεριού: Βγάλτε το κάλυμμα ελέγχου στο κεφάλι του άξονα. Προσθέστε αργά λάδι από την κορυφή μέχρι το λάδι να ξεκινήσει να πέφτει από το ξεχειλισμένο σωλήνα στον πάτο του δοχείου. Για 50 άξονες κεριού: Ελέγξτε τη στάθμη του λαδιού στο γυαλί οράσεως. Προσθέστε από την πλευρά του κιβωτίου ταχυτήτων εάν χρειάζεται. Ελέγξτε τα καλύμματα για σωστή λειτουργία και ένα χρειάζεται λιπαίνατε τα με ελαφρύ λάδι. Τοποθετήστε μία μάνα από γράσο στην εξωτερική άκρη των ράβδων οδηγού του μετατροπέα εργαλείων και αφήστε το να περάσει μέσα από όλα τα εργαλεία. Ελέγξτε τη στάθμη του λαδιού SMTC στο γυαλί οράσεως, (βλέπε σ αυτήν την περιοχή τη στάθμη του μετατροπέα εργαλείων). EC-400 Καθαρίστε τα τοπικά μαξιλαράκια στον A άξονα και το σταθμό φόρτωσης. Αυτό απαιτεί τη αφαίρεση της παλέτας. Έξι μήνες Αντικαταστήστε το ψυκτικό και επιμελώς καθαρίστε το δοχείο του ψυκτικού. Ελέγξτε όλα τα λάστιχα και τις γραμμές λίπανσης για ράγισμα. Ελέγξτε τον περιστρεφόμενο A-άξονα. Εάν χρειάζεται προσθέστε λάδι (Mobil SHC-630). Η σωστή στάθμη του λαδιού είναι το μισό στο γυαλί οράσεως. Ετησίως Αντικαταστήστε το λάδι του κιβωτίου ταχυτήτων. Στραγγίστε το λάδι από τον πάτο του κιβωτίου ταχυτήτων. Βγάλτε το κάλυμμα ελέγχου στο κεφάλι του άξονα. Προσθέστε αργά λάδι από την κορυφή μέχρι το λάδι να ξεκινήσει να πέφτει από το ξεχειλισμένο σωλήνα στον πάτο του δοχείου. Για 50 άξονες κεριού, προσθέστε λάδι από την πλευρά της εκπομπής. Ελέγξτε το φίλτρο του λαδιού και καθαρίστε το υπόλοιπο στον πάτο του φίλτρου. 2 χρόνια Αντικαταστήστε το φίλτρο αέρα στο κουτί ελέγχου. EC-400 Αντικαταστήστε το λάδι του περιστροφικού Α άξονα. & Δήμου Ζαπάντη Συντήρηση 195

203 ΠΕΡΙΟΔΙΚΗ ΣΥΝΤΗΡΗΣΗ Μία σελίδα περιοδικής συντήρησης βρίσκεται στις οθόνες τωρινών εντολών με τίτλο συντήρηση. Πρόσβαση στην οθόνη πατώντας CURNT COMDS και χρησιμοποιώντας Page Up ή Page Down για να μετακινηθείτε στη σελίδα. Ένα στοιχείο στη λίστα μπορεί να επιλεχθεί πατώντας τα up και down πλήκτρα δρομέα. Το επιλεγμένο στοιχείο έιναι τότε ενεργό ή ανενεργό πατώντας Origin. Εάν το στοιχείο είναι ενεργό, οι ώρες που απομένουν θα εκδηλωθούν, ένα ανενεργό στοιχείο θα εκδηλώσει, αντίθετα. Ο χρόνος συντήρησης του στοιχείου προσαρμόζεται χρησιμοποιώντας τα αριστερά και δεξιά πλήκτρα δρομέα. Πατώντας το πλήκτρο Origin θα αποκαταστήσει το χαμένο χρόνο. Τα στοιχεία μεταφέρονται είτε από το συσσωρευμένο χρόνο όταν η δύναμη είναι ενεργή (ON-TIME) είτε από το χρόνο εκκίνησης του κύκλου (CS-TIME). Όταν ο χρόνος φτάσει στο μηδέν τότε θα εμφανιστεί στο κάτω μέρος της οθόνης το μήνυμα Αναμένεται συντήρηση (ένας μηδενικός αριθμός ωρών δείχνει τις ώρες αναμονής). Αυτό το μήνυμα δεν είναι ειδοποίηση και δεν σχετίζεται σε καμία περίπτωση με τη λειτουργία της μηχανής. Αφού πραγματοποιηθεί η αναγκαία συντήρηση, ο χειριστής μπορεί να επιλέξει αυτό το στοιχείο στην οθόνη συντήρησης, πιέζοντας το κουμπί Origin για να το απενεργοποιήσει, μετά πατώντας ξανά Origin για να το ενεργοποιήσει με τον αριθμό των ωρών που απομένουν. Παραπεμφθείτε στις ρυθμίσεις για ελλείψεις συντήρησης. Σημειώστε πως οι ρυθμίσεις χρησιμοποιούνται σαν ειδοποιήσεις διαθέσιμης συντήρησης πληκτρολογώντας σε έναν αριθμό. Ο αριθμός συντήρησης θα εμφανιστεί στη σελίδα των τωρινών εντολών όταν προστεθεί στη ρύθμιση μία αξία(τιμή). ΠΑΡΑΘΥΡΑ/ΠΡΟΦΥΛΑΞΗ Πολυκαρβονικά παράθυρα και προφυλακτικά μπορεί να αδυνατίσουν από την έκθεση σε τσουχτερά υγρά και χημικά που περιέχουν αμινοξέα. Είναι πιθανό να χαθεί πάνω από 10% της ισχύος που απομένει. Εάν υποπτευθεί πτώση, αντικαταστήστε το παράθυρο. Συνιστάται τα παράθυρα να αντικαθίστανται κάθε 2 χρόνια. Παράθυρα και προφυλακτικά πρέπει να αντικαθίστανται ένα έχουν υποστεί ζημιά ή έχουν γρατζουνισθεί. Αντικαταστήστε τα κατεστραμμένα παράθυρα άμεσα. ΦΩΤΙΣΜΟΣ ΕΡΓΑΣΙΑΣ Υπάρχουν 4 ειδών φωτιστικά στις φρέζες Haas. Σβήστε τη μηχανή στην κεντρική μονάδα προτού κάνετε οποιαδήποτε δουλειά στη φρέζα. Σημείωση: Η δύναμη για το φωτιστικό προέρχεται από τον κύκλο GFI. Εάν το φωτιστικό δεν ανάβει, ελέγξτε το πρώτα, μπορεί να έχει επανεκκινηθεί από το κεντρικό πάνελ. ΘΡΑΥΣΜΑΤΑ ΚΟΠΗΣ Κατά τη διάρκεια μίας φυσιολογικής λειτουργίας, τα περισσότερα θραύσματα αποβάλλονται από τη μηχανή σε έναν σωλήνα. Παρ όλα αυτά πολύ μικρά θραύσματα μπορεί να περάσουν μέσα από την αποχέτευση και να συγκεντρωθούν στο σουρωτήρι του δοχείου του ψυκτικού. Για να αποφύγουμε μπλοκάρισμα της αποχέτευσης καθαρίζετε αυτό το σουρωτήρι τακτικά. Εάν η αποχέτευση βουλώσει και το ψυκτικό συγκεντρωθεί στη λεκάνη, σταματήστε τη μηχανή, αφαιρέστε τα θραύσματα που μπλοκάρουν την αποχέτευση και αφήστε το ψυκτικό να τρέξει. Αδειάστε το σουρωτήρι του δοχείου του ψυκτικού, και ύστερα επαναλάβετε τη λειτουργία. 196 Συντήρηση & Δήμου Ζαπάντη

204 ΠΙΕΣΗ ΑΕΡΑ ΑΤΡΑΚΤΟΥ Διαφοροποιείστε την πίεση αέρα της ατράκτου χρησιμοποιώντας τον δείκτη πίσω από τον κύριο αγωγό αέρα. Οι φρέζες VF, VR και VS πρέπει να τεθούν στα 17 psi. Οι σειρές EC και HS πρέπει να τεθούν στα 25 psi. Προσαρμόστε τον εάν χρειαστεί. Άτρακτος 12Κ και 15Κ Η πίεση του αέρα για τις ατράκτους 12Κ και 15Κ είναι στα 20 psi. Οι άτρακτοι 12Κ και 15Κ απαιτούν μεγαλύτερη πίεση για μειώσουν σταδιακά την πίεση της παράδοσης και την ποσότητα του λαδιού στον τριβέα. ΣΥΝΤΗΡΗΣΗ TSC Η αντλία TSC είναι μια χειροκίνητη αντλία που θα φθαρεί γρηγορότερα και θα χάσει την πίεση εάν τα λειαντικά μόρια είναι παρόντα στον ψύκτη. Τσεκάρετε τον δείκτη βρωμιάς στην διαπλοκή του φίλτρου 20 micro όταν τρέχει το σύστημα TSC και δεν υπάρχει εργαλείο στην άτρακτο. Καθαρίστε τον δείκτη του φίλτρου όταν ο δείκτης είναι στο κόκκινο. Ξαναβάλτε τον δείκτη με το κουμπί. Τα φίλτρα της θύρας μπορούν να καθαριστούν με μια βούρτσα καλωδίου. Αφού αλλάξετε ή καθαρίσετε τα στοιχεία του φίλτρου, τρέξτε το σύστημα TSC χωρίς κάποιο εργαλείο μέσα στην άτρακτο για τουλάχιστον ένα λεπτό στο βασικό πρόγραμμα. Η ψύξη θα χρησιμοποιηθεί πιο γρήγορα όταν το σύστημα TSC είναι σε χρήση. Σιγουρευτείτε ότι το επίπεδο της ψύξης θα είναι υψηλό και τσεκάρετε το επίπεδο πιο συχνά (τσεκάρετε μετά από κάθε οχτάωρη βάρδια). Η πρώιμη φθορά του δείκτη μπορεί να προκληθεί από το χαμηλό επίπεδο του ψύκτη στη δεξαμενή. Προειδοποιήσεις Η χρήση ψυκτικών με υπερβολικά μικρή λίπανση μπορεί να προκαλέσει ζημιά στον ψυκτικό δείκτη. Η συντομευμένη ζωή του δείκτη, η μείωση της πίεσης και η υψηλή διατήρηση είναι φυσιολογικές και αναμένονται στα λειαντικά περιβάλλοντα και δεν καλύπτονται από της εγγύηση. Ένα έξτρα φίλτρο πέρα από το βασικό φίλτρο θα πρέπει να χρησιμοποιηθεί. Επικοινωνήστε με την HAAS για προτάσεις. Η μηχανική των κεραμικών και τα όμοια είναι κενά στις εγγυήσεις και για αυτό είναι στο ρίσκο του πελάτη. Τα αυξημένα προγράμματα διατήρησης είναι απαραίτητα στα λειαντικά ρινίσματα. Η ψύξη πρέπει να αλλάζεται πιο συχνά και να καθαρίζεται η δεξαμενή από τα υπολείμματα στον πάτο. Ένα βοηθητικό ψυκτικό φίλτρο προτείνεται. Τα μηχανικά casting και η άμμος από την επεξεργασία casting και οι λειαντικές κτήσεις των αλουμινένιων ρινισμάτων και των ρινισμάτων σιδήρου θα μικρύνουν τη ζωή του δείκτη εκτός εάν ένα ειδικό φίλτρο δεν χρησιμοποιηθεί στο 20 εσωτερικό φίλτρο. Επικοινωνήστε με την HAAS για προτάσεις. & Δήμου Ζαπάντη Συντήρηση 197

205 ΣΧΕΔΙΑΓΡΑΜΜΑ ΛΙΠΑΝΣΗΣ Σύστημα Κάθετες φρέζες Λίπανση και πνευματικά Mobil Vactra #2* qts Εκπομπή Mobil DTE 25 40Taper 34 oz, 50 Taper 51 oz A και B άξονες (VR-σειρές) Mobil SHC 625 A-axis 5qts, B-axis 4qts EC-σειρές Λίπανση και πνευματικά Mobile Vactra #2* qts Εκπομπή Mobil DTE oz Περιστρεφόμενο τραπέζι Mobil SHC-630 Κάλυμμα γυαλιού HS 3/4/6/7 incl R Λίπανση και πνευματικά Mobil DTE qts Εκπομπή Mobil DTE oz Περιστρεφόμενο τραπέζι Mobil SHC-630 Κάλυμμα γυαλιού *Όλες οι μηχανές 50-κεριού, 30,000 RPM 40-κεριού άξονες και 15,000 RPM άξονες στις GR-σειρές, φρέζες χρησιμοποιούν DTE 25. ΨΥΚΤΙΚΟ ΚΑΙ ΔΟΧΕΙΟ ΨΥΚΤΙΚΟΥ Το ψυκτικό της μηχανής πρέπει να είναι διαλυτό στο νερό, να βασίζεται σε συνθετικό λάδι ή συνθετικό που βασίζεται σε ψυκτικό/λιπαντικό. Χρησιμοποιώντας μεταλλικά τσουχτερά λάδια, θα καταστρέψετε τα ελαστικά συστατικά σε ολόκληρη τη μηχανή και θα ακυρώσετε την εγγύηση. Το ψυκτικό θα πρέπει να έχει αναστολείς σκουριάς. Μη χρησιμοποιείτε αγνό νερό σαν ψυκτικό; Τα συστατικά της μηχανής θα σκουριάσουν. Μην χρησιμοποιείτε εύφλεκτα υγρά σαν ψυκτικό. Οξέα και αλκαλικά υγρά θα καταστρέψουν τα συστατικά της μηχανής. Βλέπετε την ασφαλή περιοχή και την ετικέτα που σχετίζονται με εύφλεκτα και εκρηκτικά υγρά και υλικά. Εάν η φρέζα είναι εξοπλισμένη με ψυκτικό γύρω από τον άξονα (TSC) μην χρησιμοποιείτε ψυκτικά με υπερβολικά χαμηλή λίπανση. Αυτού του είδους τα ψυκτικά μπορεί να καταστρέψουν το ψυκτικό TSC, την άκρη του και την αντλία. Το δοχείο του ψυκτικού πρέπει να καθαρίζεται περιοδικά, ειδικά για τις φρέζες που είναι εξοπλισμένες με TSC. Επισκόπηση ψυκτικού Όσο τρέχει η μηχανή το νερό εξατμίζεται κάτι που αλλάζει τη συγκέντρωση του ψυκτικού. Το ψυκτικό κρατείται επίσης έξω με τα μέρη. Η ιδανική μίξη ψυκτικού είναι μεταξύ 6% και 7%. Για να γεμίσει το ψυκτικό πρεπει να χρησιμοποιούνται μόνο περισσότερο ψυκτικό ή απιονισμένο νερό. Σιγουρευτείτε πως η συγκέντρωση του είναι ακόμα μέσα στη σειρά. Ένα διαθλασίμετρο μπορεί να χρησιμοποιηθεί για να ελέγξει τη συγκέντρωση. Το ψυκτικό πρέπει να αντικαθίσταται ανά τακτά διαστήματα. Πρέπει να φτιαχτεί και να τηρηθεί ένα πρόγραμμα. Αυτό θα αποφύγει την αύξηση του λαδιού της μηχανής και θα εξασφαλίσει το ότι το ψυκτικό είναι στην κατάλληλη συγκέντρωση και λιπαντικότητα. ΒΟΗΘΗΤΙΚΗ ΑΝΤΙΚΑΤΑΣΤΑΣΗ ΣΤΟΙΧΕΙΟΥ ΦΙΛΤΡΟΥ Αλλάξτε τη σακούλα του φίλτρου όταν ο μετρητής του φίλτρου φτάσει στους -5 Hg ή περισσότερο. Μην επιτρέψετε η αναρρόφηση να ξεπεράσει τα -10 Hg ή μπορεί να προκληθεί καταστροφή της αντλίας. Αντικαταστήστε με μία 25-micron σακούλα φίλτρου (Haas P/N ). Χαλαρώστε τους σφικτήρες και ανοίξτε το καπάκι. Χρησιμοποιήστε το χερούλι για να αφαιρέσετε τη σακούλα (το στοιχείο του φίλτρου θα αφαιρεθεί από το καλάθι). Αφαιρέστε το στοιχείο του φίλτρου από το καλάθι και πετάξτε το. Καθαρίστε το καλάθι. Εγκαταστήστε ένα νέο στοιχείο φίλτρου και αντικαταστήστε το καλάθι (με το στοιχείο). Κλείστε το καπάκι και ασφαλίστε τους σφικτήρες. 198 Συντήρηση & Δήμου Ζαπάντη

206 1000 PSI ΣΥΝΤΗΡΗΣΗ Πριν γίνει οποιαδήποτε συντήρηση στο σύστημα 1000psi,αποσυνδέστε την πηγή ισχύος. αποσυνδέστε το από την παροχή ηλεκτρικού ρεύματος. Ελέγξτε το επίπεδο πετρελαίου σε καθημερινή βάση. Εάν η στάθμη του πετρελαίου είναι χαμηλή, προσθέστε στο ρεζερβουάρ. Γεμίστε το ρεζερβουάρ περίπου στο 25% με 10-30W πετρελαίου. ΣΥΣΤΗΜΑ ΛΙΠΑΝΣΗΣ/ΑΕΡΑ Όλη η λίπανση της μηχανής παρέχεται από το εξωτερικό σύστημα λίπανσης. Το τρέχον επίπεδο λιπαντικού ελαίου είναι ορατό στο ρεζερβουάρ; Προσθέστε όσο πετρέλαιο χρειάζεται ώστε να διατηρηθεί το κατάλληλο επίπεδο πετρελαίου. Προειδοποίηση! Μην προσθέσετε λιπαντικό έλαιο πάνω από την «ανώτατη» γραμμή που ενδείκνυται επάνω στο ρεζερβουάρ. Μην επιτρέψετε στο επίπεδο λιπαντικού ελαίου να πάει κάτω από την «κατώτατη» γραμμή που ενδείκνυται επάνω στο ρεζερβουάρ διότι αυτό μπορεί να οδηγήσει σε βλάβη της μηχανής. Φίλτρο λιπαντικού ελαίου Το φίλτρο λιπαντικού ελαίου είναι ένα μεταλλικό φίλτρο 25 πόρων( ). Συνιστάται το φίλτρο να αντικαθιστάται ετησίως ή κάθε 2000 ώρες λειτουργίας της μηχανής. Το στοιχείο του φίλτρου στεγάζεται στο σώμα του φίλτρου, το οποίο βρίσκεται στη δεξαμενή αντλίας πετρελαίου(εσωτερικά φίλτρα). Για να αλλάξετε το φίλτρο ακολουθείστε τα επόμενα βήματα: 1. Αφαιρέστε τις βίδες που κρατούν τη δεξαμενή πετρελαίου στην αντλία, προσεκτικά χαμηλώστε τη δεξαμενή και παραμερίστε τα. 2. Χρησιμοποιήστε ένα γαλλικό κλειδί για λουριά, ένα γαλλικό κλειδί για σωλήνες ή προσαρμοζόμενες πένσες για να ξεβιδώσετε το κάλυμμα (κοιτάξτε την εικόνα).προσοχή: Χρησιμοποιήστε ένα κατσαβίδι ή ένα παρόμοιο εργαλείο για να αποτρέψετε το φίλτρο από το να γυρίσει όσο αφαιρείται το κάλυμμα. 3. Αφαιρέστε το στοιχείο του φίλτρου πετρελαίου από το σώμα του πετρελαίου μόλις αφαιρεθεί το κάλυμμα. 4 Καθαρίστε το εσωτερικό του φίλτρου και το κάλυμμα του φίλτρου όπως απαιτείται. 5. Εγκαταστήστε το νέο στοιχείο του φίλτρου πετρελαίου(p/n ),τον δακτύλιο και το κάλυμμα. Χρησιμοποιήστε τα ίδια εργαλεία που χρησιμοποιήθηκαν για την αφαίρεση του καλύμματος του φίλτρου, για να το σφίξετε μην το σφίξετε υπερβολικά. 6. Αντικαταστήστε τη δεξαμενή πετρελαίου. Εξασφαλίστε κατάλληλα τα καθίσματα στολισμάτων μεταξύ της δεξαμενής και της κορυφαίας φλάντζας. & Δήμου Ζαπάντη Συντήρηση 199

207 ΕΡΓΑΛΕΙΟ ΑΛΛΑΓΗΣ ΛΑΔΙΟΥ ΚΙΒΩΤΙΟΥ Κάθετοι Μύλοι: Δείτε το γυαλί επίβλεψης του επιπέδου πετρελαίου στη θέση που παρουσιάζεται. Το κατάλληλο επίπεδο είναι το μισό στο γυαλί επίβλεψη. Εάν χρειαστεί περισσότερο πετρέλαιο, γεμίστε το κιβώτιο ταχυτήτων στο κατάλληλο επίπεδο στο σημείο που ενδείκνυται. EC-Series: Αφαιρέστε το βούλωμα και προσπαθήστε να νιώσετε το πετρέλαιο με το δάχτυλό σας.εάν δεν νιώσετε καθόλου πετρέλαιο, προσθέστε όσο χρειάζεται ώσπου αυτό αρχίσει να ξεχειλίζει από την τρύπα.επανατοποθετείστε το βούλωμα. SMTC Είδη Λαδιού Mobilgear 632 ή ισοδύναμο, για τυποποιημένους μετατροπείς εργαλείων. Mobil SHC 630ή ισοδύναμο, για μετατροπείς υψηλής ταχύτητας. HS 3/4/6/7 38 ΣΥΝΤΗΡΗΣΗ & ΑΝΤΙΚΑΤΑΣΤΑΣΗ ΕΡΓΑΛΕΙΟΥ OL CHANGER MAINTENANCE Στους έξι μήνες Ετησίως Λιπάνετε τα ακόλουθα μέρη χρησιμοποιώντας κόκκινο γράσο: μοχλός ταχυτήτων, δοχείο εργαλείων, ράφι διαφάνειας μετατροπέα. Λιπάνετε τον άξονα βραχιόνων χρησιμοποιώντας γράσο Moly. Λιπάνετε τον γραμμικό οδηγό διαφανειών του μετατροπέα με κόκκινο γράσο. ΕΝΤΑΣΗ ΑΛΥΣΙΔΑΣ ΤΟΥ ΔΟΧΕΙΟΥ ΕΡΓΑΛΕΙΩΝ Η ένταση της αλυσίδας του δοχείου εργαλείων πρέπει να ελέγχεται τακτικά ως προληπτική διαδικασία συντήρησης. Η ρύθμιση έντασης της αλυσίδας εκτελείται στη χαμηλότερη αριστερή περιοχή του περιοδικού. Χαλαρώστε τα τέσσερα M12x50 SHCS από την μπροστινή πλευρά του περιοδικού. Αυτό θα επιτρέψει στο πιάτο να κινηθεί. Χαλαρώστε τη δεκαεξαδική κλειδαριά στον άξονα χρησιμοποιώντας το μπουλόνι δεκαεξαδικού. Κλειδώστε με τη ρύθμιση αυτού του είδους κλειδαριάς,και σφίξτε ξανά τα τέσσερα 12x50 SHCS.Η ένταση δεν θα αλλάξει τη συντεταγμένη θέση δοχείων, αλλά ελέγξτε την ευθυγράμμιση μεταξύ του χειρωνακτικού κυλίνδρου ώθησης εργαλείων και του δοχείου εργαλείων. 200 Συντήρηση & Δήμου Ζαπάντη

208 ΕΚΠΟΜΠΗ Κατακόρυφη φρέζα 40-κεριού εκπομπή, αντικατάσταση λαδιού Δεν υπάρχει ορατός δείκτης για την εκπομπή λαδιού στα μοντέλα VF 1-6/40T. Για να προσθέσετε λάδι εκπομπής, αφαιρέστε το πάνελ πρόσβασης που βρίσκεται ακριβώς από πίσω από την κεφαλή του άξονα. Αυτό θα εκθέσει την υπερχείλιση εκπομπής λαδιού στο σωλήνα. Τοποθετήστε ένα περιέκτη στο τραπέζι μαζί, κάτω από την έξοδο. Χειροκίνητα σπρώξτε τον άξονα Z στο γεμάτο ταξίδι -Ζ. Σβήστε τη μηχανή. Τοποθετήστε το γεμάτο κύπελλο εκπομπής λαδιού, που έχει πρόσβαση από την κορυφή της οικιακής μηχανής. Παρέχεται το κόψιμο στην κορυφή του φύλλου μετάλλου της οικιακής συσκευής. Αργά χύστε στη Mobil DTE. 25 λάδι μέχρι το λάδι να αρχίσει να βγαίνει έξω από τον υπερχειλισμένο σωλήνα; Αυτή η υπερχείλιση δείχνει πως το ρεζερβουάρ είναι γεμάτο. Κλείστε το γεμάτο κύπελλο εκπομπής λαδιού, σκουπίστε τον υπερχειλισμένο σωλήνα και αντικαταστήστε το κάλυμμα πρόσβασης. Σκεφτείτε πως οποιαδήποτε υπερχείλιση λαδιού να έχει χρησιμοποιηθεί και να έχει διαθέσει σωστά. ΣΗΜΕΙΩΣΗ: Το VF-5 50 κερί, δεν έχει γυαλί οράσεως. Το λάδι κυκλοφορεί απευθείας μέσα από τις συσκευές με ένα λάστιχο. Αλλαγή λαδιού 1. Αφαιρέστε το φύλλο του μέταλλου από την κεφαλή του άξονα. 2. Αφαιρέστε τον κωδικοποιητή και την πλάκα στερέωσής του. 3. Αφαιρέστε την τάπα αποχέτευσης λαδιού. Όταν τρέξει το λάδι, ελέγξτε το μαγνήτη για μεταλλικά στοιχεία. 4. Αντικαταστήστε την τάπα αποχέτευσης λαδιού και γεμίστε το δοχείο εργαλείων με 1¼ λίτρα από Mobil DTE 25 λάδι εργαλείων στο κύπελλο στην κορυφή. 5. Αντικαταστήστε την ξεχειλισμένη τάπα λαδιού, βάλτε μία μικρή ποσότητα από στεγανωτικά νήματα στα νήματα. (Μην χρησιμοποιήσετε συνθέτες μανδάλωσης νημάτων) εγκαταστήστε κωδικοποιητές και σιγουρευτείτε πως ο προσανατολισμός του άξονα είναι σωστός. 6. Εγκαταστήστε το φύλλο μετάλλου και ζεστάνετε τον άξονα και ελέγξτε για διαρροές. & Δήμου Ζαπάντη Συντήρηση 201
