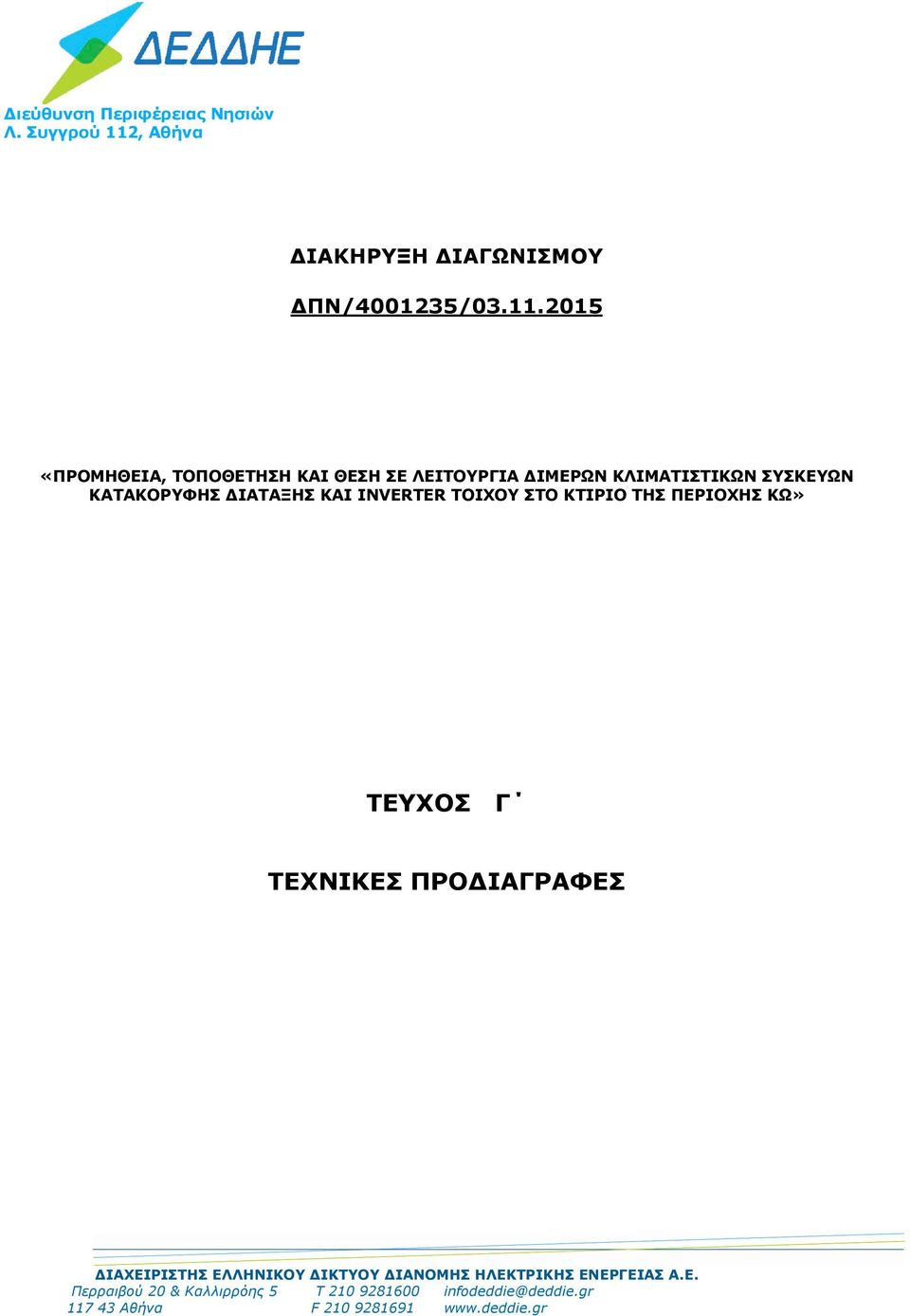

1 Διεύθυνση Περιφέρειας Νησιών Λ. Συγγρού 112, Αθήνα ΔΙΑΚΗΡΥΞΗ ΔΙΑΓΩΝΙΣΜΟΥ ΔΠΝ/ / «ΠΡΟΜΗΘΕΙΑ, ΤΟΠΟΘΕΤΗΣΗ ΚΑΙ ΘΕΣΗ ΣΕ ΛΕΙΤΟΥΡΓΙΑ ΔΙΜΕΡΩΝ ΚΛΙΜΑΤΙΣΤΙΚΩΝ ΣΥΣΚΕΥΩΝ ΚΑΤΑΚΟΡΥΦΗΣ ΔΙΑΤΑΞΗΣ ΚΑΙ INVERTER ΤΟΙΧΟΥ ΣΤΟ ΚΤΙΡΙΟ ΤΗΣ ΠΕΡΙΟΧΗΣ ΚΩ» ΤΕΥΧΟΣ Γ ΤΕΧΝΙΚΕΣ ΠΡΟΔΙΑΓΡΑΦΕΣ ΔΙΑΧΕΙΡΙΣΤΗΣ ΕΛΛΗΝΙΚΟΥ ΔΙΚΤΥΟΥ ΔΙΑΝΟΜΗΣ ΗΛΕΚΤΡΙΚΗΣ ΕΝΕΡΓΕΙΑΣ Α.Ε. Περραιβού 20 & Καλλιρρόης 5 Τ infodeddie@deddie.gr Αθήνα F

2 ΤΕΧΝΙΚΗ ΠΡΟΔΙΑΓΡΑΦΗ ΚΑΤΑΚΟΡΥΦΩΝ ΔΙΜΕΡΩΝ ΚΛΙΜΑΤΙΣΤΙΚΩΝ ΣΥΣΚΕΥΩΝ ΤΥΠΟΥ ΝΤΟΥΛΑΠΑΣ

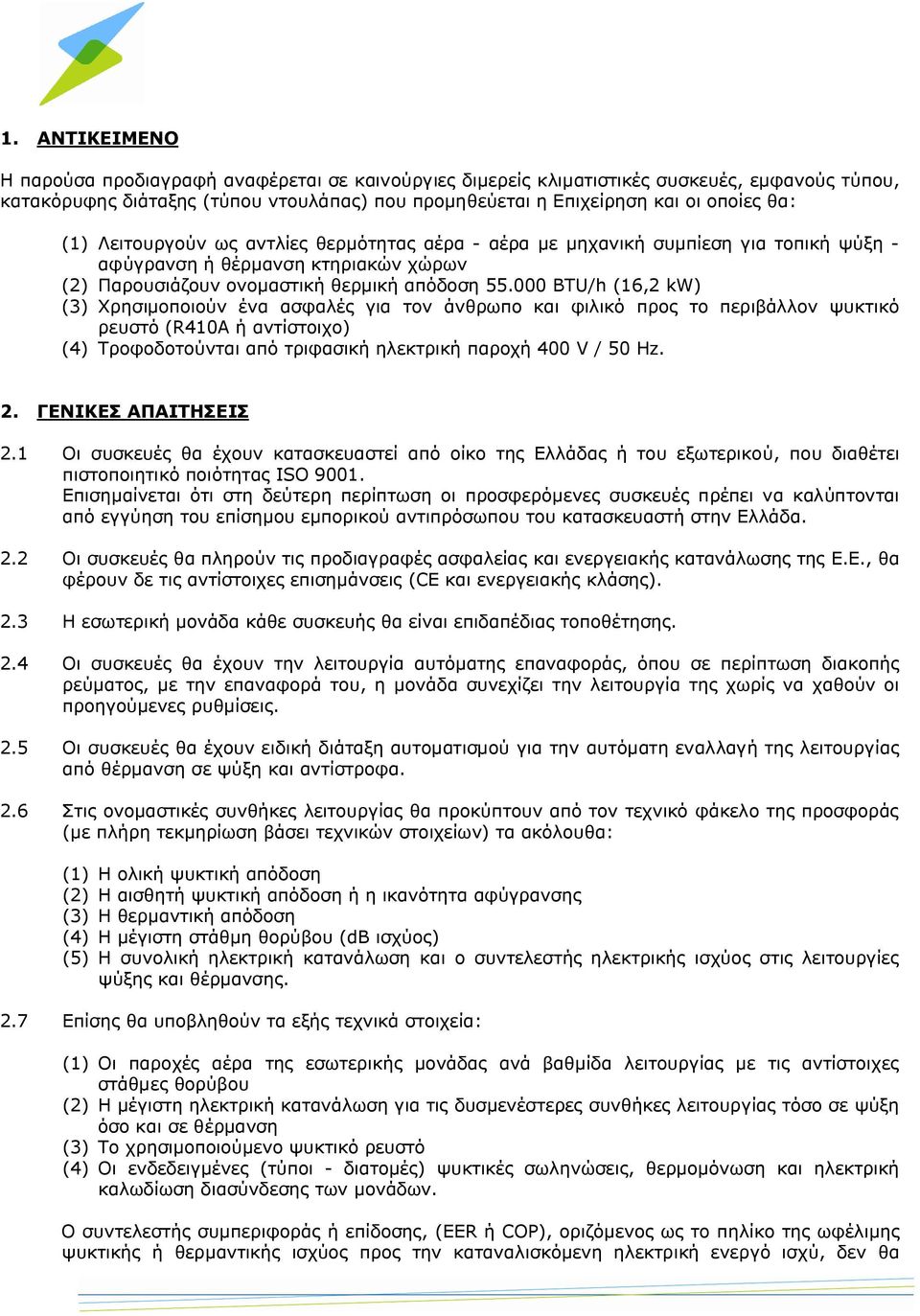

3 1. ΑΝΤΙΚΕΙΜΕΝΟ Η παρούσα προδιαγραφή αναφέρεται σε καινούργιες διμερείς κλιματιστικές συσκευές, εμφανούς τύπου, κατακόρυφης διάταξης (τύπου ντουλάπας) που προμηθεύεται η Επιχείρηση και οι οποίες θα: (1) Λειτουργούν ως αντλίες θερμότητας αέρα - αέρα με μηχανική συμπίεση για τοπική ψύξη - αφύγρανση ή θέρμανση κτηριακών χώρων (2) Παρουσιάζουν ονομαστική θερμική απόδοση BTU/h (16,2 kw) (3) Χρησιμοποιούν ένα ασφαλές για τον άνθρωπο και φιλικό προς το περιβάλλον ψυκτικό ρευστό (R410A ή αντίστοιχο) (4) Τροφοδοτούνται από τριφασική ηλεκτρική παροχή 400 V / 50 Hz. 2. ΓΕΝΙΚΕΣ ΑΠΑΙΤΗΣΕΙΣ 2.1 Οι συσκευές θα έχουν κατασκευαστεί από οίκο της Ελλάδας ή του εξωτερικού, που διαθέτει πιστοποιητικό ποιότητας ISO Επισημαίνεται ότι στη δεύτερη περίπτωση οι προσφερόμενες συσκευές πρέπει να καλύπτονται από εγγύηση του επίσημου εμπορικού αντιπρόσωπου του κατασκευαστή στην Ελλάδα. 2.2 Οι συσκευές θα πληρούν τις προδιαγραφές ασφαλείας και ενεργειακής κατανάλωσης της Ε.Ε., θα φέρουν δε τις αντίστοιχες επισημάνσεις (CE και ενεργειακής κλάσης). 2.3 Η εσωτερική μονάδα κάθε συσκευής θα είναι επιδαπέδιας τοποθέτησης. 2.4 Οι συσκευές θα έχουν την λειτουργία αυτόματης επαναφοράς, όπου σε περίπτωση διακοπής ρεύματος, με την επαναφορά του, η μονάδα συνεχίζει την λειτουργία της χωρίς να χαθούν οι προηγούμενες ρυθμίσεις. 2.5 Οι συσκευές θα έχουν ειδική διάταξη αυτοματισμού για την αυτόματη εναλλαγή της λειτουργίας από θέρμανση σε ψύξη και αντίστροφα. 2.6 Στις ονομαστικές συνθήκες λειτουργίας θα προκύπτουν από τον τεχνικό φάκελο της προσφοράς (με πλήρη τεκμηρίωση βάσει τεχνικών στοιχείων) τα ακόλουθα: (1) Η ολική ψυκτική απόδοση (2) Η αισθητή ψυκτική απόδοση ή η ικανότητα αφύγρανσης (3) Η θερμαντική απόδοση (4) Η μέγιστη στάθμη θορύβου (db ισχύος) (5) Η συνολική ηλεκτρική κατανάλωση και ο συντελεστής ηλεκτρικής ισχύος στις λειτουργίες ψύξης και θέρμανσης. 2.7 Επίσης θα υποβληθούν τα εξής τεχνικά στοιχεία: (1) Οι παροχές αέρα της εσωτερικής μονάδας ανά βαθμίδα λειτουργίας με τις αντίστοιχες στάθμες θορύβου (2) Η μέγιστη ηλεκτρική κατανάλωση για τις δυσμενέστερες συνθήκες λειτουργίας τόσο σε ψύξη όσο και σε θέρμανση (3) Το χρησιμοποιούμενο ψυκτικό ρευστό (4) Οι ενδεδειγμένες (τύποι - διατομές) ψυκτικές σωληνώσεις, θερμομόνωση και ηλεκτρική καλωδίωση διασύνδεσης των μονάδων. Ο συντελεστής συμπεριφοράς ή επίδοσης, (EER ή COP), οριζόμενος ως το πηλίκο της ωφέλιμης ψυκτικής ή θερμαντικής ισχύος προς την καταναλισκόμενη ηλεκτρική ενεργό ισχύ, δεν θα

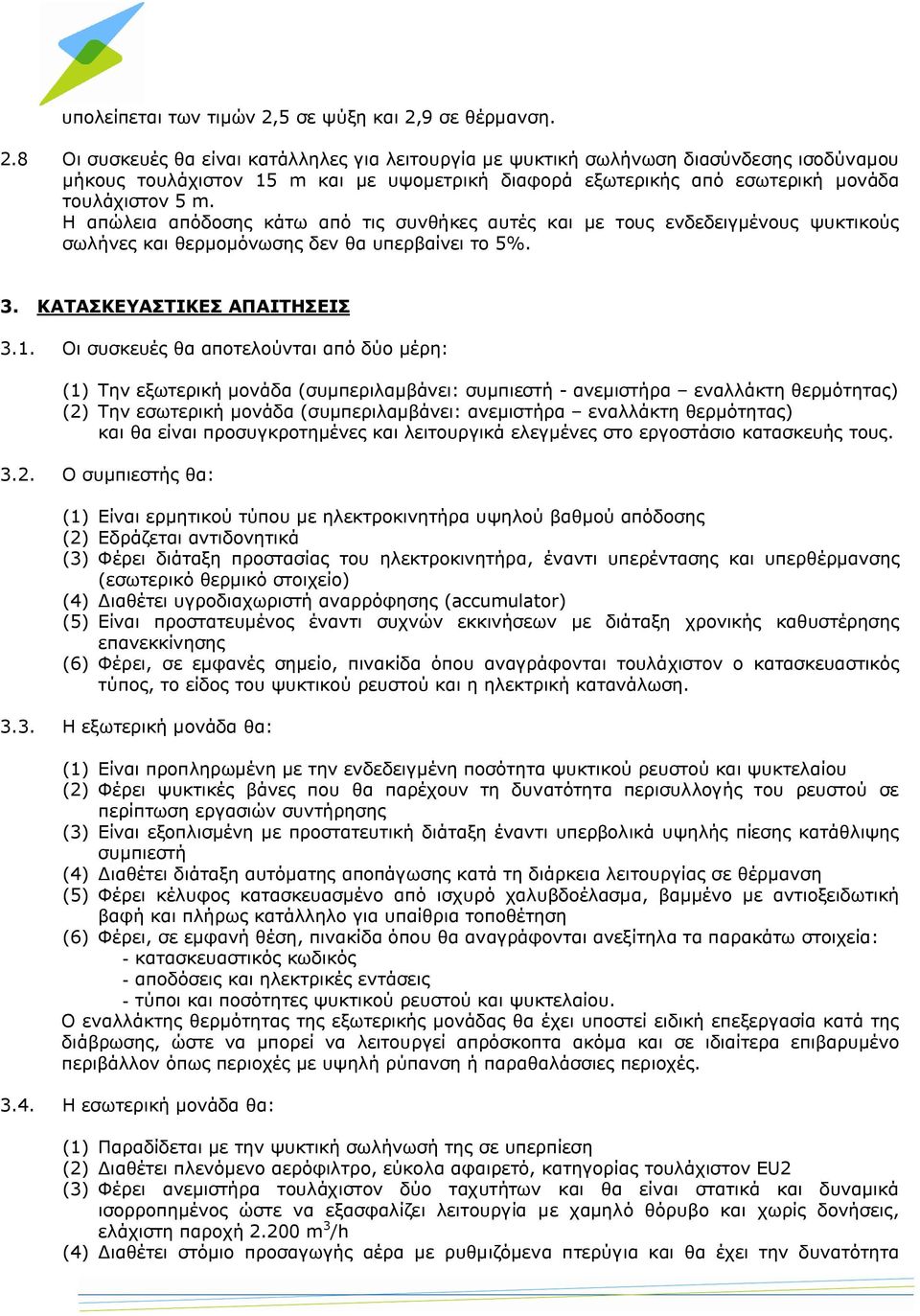

4 υπολείπεται των τιμών 2,5 σε ψύξη και 2,9 σε θέρμανση. 2.8 Οι συσκευές θα είναι κατάλληλες για λειτουργία με ψυκτική σωλήνωση διασύνδεσης ισοδύναμου μήκους τουλάχιστον 15 m και με υψομετρική διαφορά εξωτερικής από εσωτερική μονάδα τουλάχιστον 5 m. H απώλεια απόδοσης κάτω από τις συνθήκες αυτές και με τους ενδεδειγμένους ψυκτικούς σωλήνες και θερμομόνωσης δεν θα υπερβαίνει το 5%. 3. ΚΑΤΑΣΚΕΥΑΣΤΙΚΕΣ ΑΠΑΙΤΗΣΕΙΣ 3.1. Οι συσκευές θα αποτελούνται από δύο μέρη: (1) Την εξωτερική μονάδα (συμπεριλαμβάνει: συμπιεστή - ανεμιστήρα εναλλάκτη θερμότητας) (2) Tην εσωτερική μονάδα (συμπεριλαμβάνει: ανεμιστήρα εναλλάκτη θερμότητας) και θα είναι προσυγκροτημένες και λειτουργικά ελεγμένες στο εργοστάσιο κατασκευής τους Ο συμπιεστής θα: (1) Είναι ερμητικού τύπου με ηλεκτροκινητήρα υψηλού βαθμού απόδοσης (2) Εδράζεται αντιδονητικά (3) Φέρει διάταξη προστασίας του ηλεκτροκινητήρα, έναντι υπερέντασης και υπερθέρμανσης (εσωτερικό θερμικό στοιχείο) (4) Διαθέτει υγροδιαχωριστή αναρρόφησης (accumulator) (5) Είναι προστατευμένος έναντι συχνών εκκινήσεων με διάταξη χρονικής καθυστέρησης επανεκκίνησης (6) Φέρει, σε εμφανές σημείο, πινακίδα όπου αναγράφονται τουλάχιστον ο κατασκευαστικός τύπος, το είδος του ψυκτικού ρευστού και η ηλεκτρική κατανάλωση Η εξωτερική μονάδα θα: (1) Είναι προπληρωμένη με την ενδεδειγμένη ποσότητα ψυκτικού ρευστού και ψυκτελαίου (2) Φέρει ψυκτικές βάνες που θα παρέχουν τη δυνατότητα περισυλλογής του ρευστού σε περίπτωση εργασιών συντήρησης (3) Είναι εξοπλισμένη με προστατευτική διάταξη έναντι υπερβολικά υψηλής πίεσης κατάθλιψης συμπιεστή (4) Διαθέτει διάταξη αυτόματης αποπάγωσης κατά τη διάρκεια λειτουργίας σε θέρμανση (5) Φέρει κέλυφος κατασκευασμένο από ισχυρό χαλυβδοέλασμα, βαμμένο με αντιοξειδωτική βαφή και πλήρως κατάλληλο για υπαίθρια τοποθέτηση (6) Φέρει, σε εμφανή θέση, πινακίδα όπου θα αναγράφονται ανεξίτηλα τα παρακάτω στοιχεία: - κατασκευαστικός κωδικός - αποδόσεις και ηλεκτρικές εντάσεις - τύποι και ποσότητες ψυκτικού ρευστού και ψυκτελαίου. O εναλλάκτης θερμότητας της εξωτερικής μονάδας θα έχει υποστεί ειδική επεξεργασία κατά της διάβρωσης, ώστε να μπορεί να λειτουργεί απρόσκοπτα ακόμα και σε ιδιαίτερα επιβαρυμένο περιβάλλον όπως περιοχές με υψηλή ρύπανση ή παραθαλάσσιες περιοχές Η εσωτερική μονάδα θα: (1) Παραδίδεται με την ψυκτική σωλήνωσή της σε υπερπίεση (2) Διαθέτει πλενόμενο αερόφιλτρο, εύκολα αφαιρετό, κατηγορίας τουλάχιστον ΕU2 (3) Φέρει ανεμιστήρα τουλάχιστον δύο ταχυτήτων και θα είναι στατικά και δυναμικά ισορροπημένος ώστε να εξασφαλίζει λειτουργία με χαμηλό θόρυβο και χωρίς δονήσεις, ελάχιστη παροχή m 3 /h (4) Διαθέτει στόμιο προσαγωγής αέρα με ρυθμιζόμενα πτερύγια και θα έχει την δυνατότητα

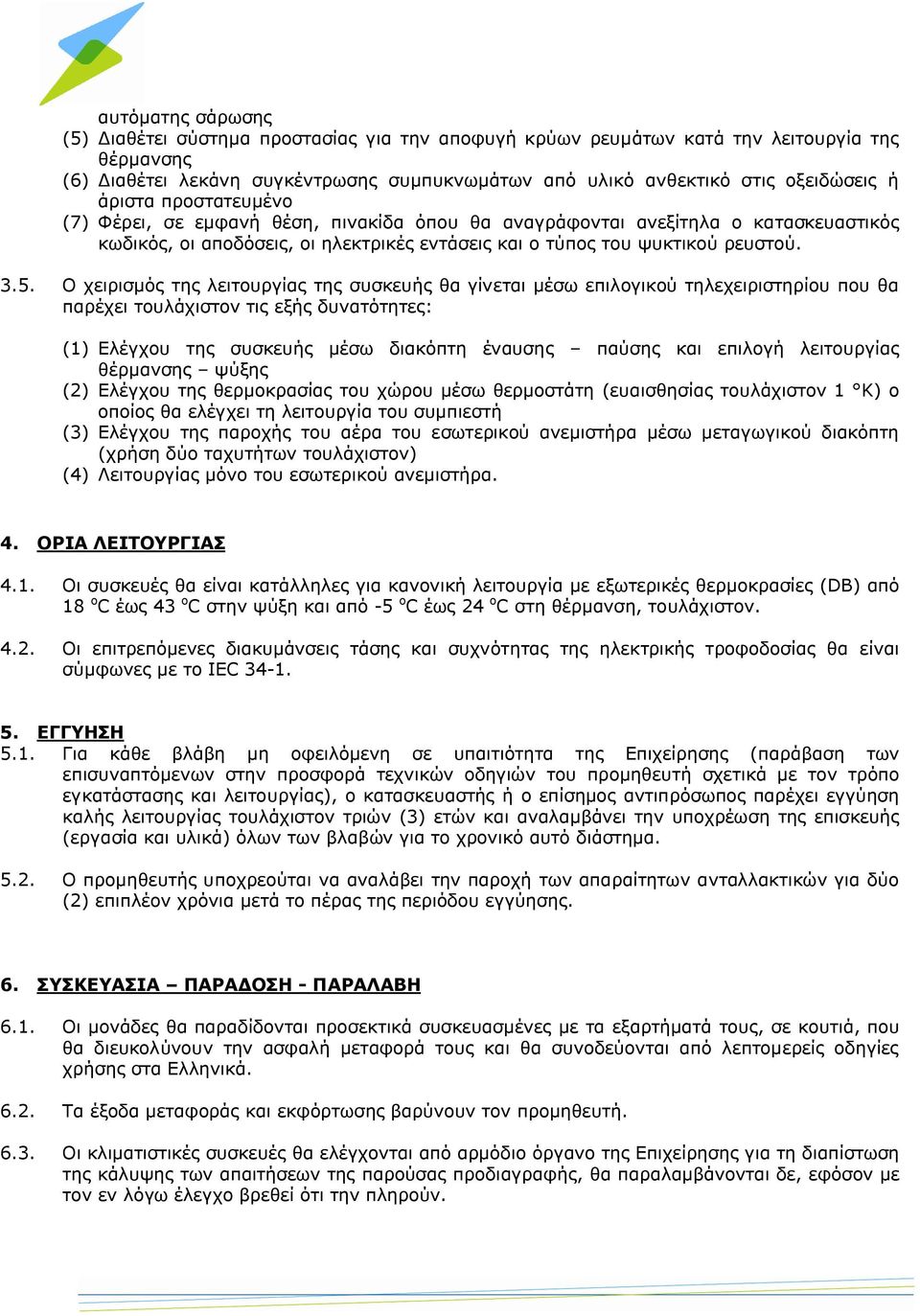

5 αυτόματης σάρωσης (5) Διαθέτει σύστημα προστασίας για την αποφυγή κρύων ρευμάτων κατά την λειτουργία της θέρμανσης (6) Διαθέτει λεκάνη συγκέντρωσης συμπυκνωμάτων από υλικό ανθεκτικό στις οξειδώσεις ή άριστα προστατευμένο (7) Φέρει, σε εμφανή θέση, πινακίδα όπου θα αναγράφονται ανεξίτηλα ο κατασκευαστικός κωδικός, οι αποδόσεις, οι ηλεκτρικές εντάσεις και ο τύπος του ψυκτικού ρευστού Ο χειρισμός της λειτουργίας της συσκευής θα γίνεται μέσω επιλογικού τηλεχειριστηρίου που θα παρέχει τουλάχιστον τις εξής δυνατότητες: (1) Ελέγχου της συσκευής μέσω διακόπτη έναυσης παύσης και επιλογή λειτουργίας θέρμανσης ψύξης (2) Ελέγχου της θερμοκρασίας του χώρου μέσω θερμοστάτη (ευαισθησίας τουλάχιστον 1 Κ) ο οποίος θα ελέγχει τη λειτουργία του συμπιεστή (3) Ελέγχου της παροχής του αέρα του εσωτερικού ανεμιστήρα μέσω μεταγωγικού διακόπτη (χρήση δύο ταχυτήτων τουλάχιστον) (4) Λειτουργίας μόνο του εσωτερικού ανεμιστήρα. 4. ΟΡΙΑ ΛΕΙΤΟΥΡΓΙΑΣ 4.1. Οι συσκευές θα είναι κατάλληλες για κανονική λειτουργία με εξωτερικές θερμοκρασίες (DB) από 18 ο C έως 43 ο C στην ψύξη και από -5 ο C έως 24 ο C στη θέρμανση, τουλάχιστον Οι επιτρεπόμενες διακυμάνσεις τάσης και συχνότητας της ηλεκτρικής τροφοδοσίας θα είναι σύμφωνες με το IEC ΕΓΓΥΗΣΗ 5.1. Για κάθε βλάβη μη οφειλόμενη σε υπαιτιότητα της Επιχείρησης (παράβαση των επισυναπτόμενων στην προσφορά τεχνικών οδηγιών του προμηθευτή σχετικά με τον τρόπο εγκατάστασης και λειτουργίας), ο κατασκευαστής ή ο επίσημος αντιπρόσωπος παρέχει εγγύηση καλής λειτουργίας τουλάχιστον τριών (3) ετών και αναλαμβάνει την υποχρέωση της επισκευής (εργασία και υλικά) όλων των βλαβών για το χρονικό αυτό διάστημα Ο προμηθευτής υποχρεούται να αναλάβει την παροχή των απαραίτητων ανταλλακτικών για δύο (2) επιπλέον χρόνια μετά το πέρας της περιόδου εγγύησης. 6. ΣΥΣΚΕΥΑΣΙΑ ΠΑΡΑΔΟΣΗ - ΠΑΡΑΛΑΒΗ 6.1. Οι μονάδες θα παραδίδονται προσεκτικά συσκευασμένες με τα εξαρτήματά τους, σε κουτιά, που θα διευκολύνουν την ασφαλή μεταφορά τους και θα συνοδεύονται από λεπτομερείς οδηγίες χρήσης στα Ελληνικά Τα έξοδα μεταφοράς και εκφόρτωσης βαρύνουν τον προμηθευτή Οι κλιματιστικές συσκευές θα ελέγχονται από αρμόδιο όργανο της Επιχείρησης για τη διαπίστωση της κάλυψης των απαιτήσεων της παρούσας προδιαγραφής, θα παραλαμβάνονται δε, εφόσον με τον εν λόγω έλεγχο βρεθεί ότι την πληρούν.

6 7. ΤΕΧΝΙΚΗ ΕΝΗΜΕΡΩΣΗ Η κάθε προσφορά θα συνοδεύεται από τεχνικό φάκελο που για κάθε προτεινόμενη συσκευή θα περιέχει απαραίτητα τα εξής: (1) Φύλλο συμμόρφωσης προς την παρούσα τεχνική προδιαγραφή το οποίο θα υπογραφεί από τον προσφέροντα (2) Πλήρη τεχνικά σχέδια (3) Φύλλο πιστοποίησης εργοστασίου κατασκευής (παρ. 2.1) (4) Διάγραμμα του ψυκτικού κυκλώματος με υπόμνημα επεξήγησης συμβόλων και διαστασιολόγηση (5) Ηλεκτρολογικά διαγράμματα (ισχύος και αυτοματισμού) με υπομνήματα επεξήγησης συμβόλων (6) Κατασκευαστικό τύπο συμπιεστή (7) Κατάλογο μερών (8) Τιμοκατάλογο κυριότερων ανταλλακτικών και αναλώσιμων υλικών (9) Εγχειρίδιο εγκατάστασης που θα περιλαμβάνει απαραίτητα και πλήρες οδηγίες αναφορικά με την ψυκτική σωλήνωση (διατομές, θερμομόνωση, εξαρτήματα) ανάλογα με τη διατομή της και τις θέσεις των μονάδων (10) Εγχειρίδιο συντήρησης που θα περιλαμβάνει απαραίτητα και οδηγίες ρύθμισης της λειτουργίας της συσκευής (συμπλήρωση με ψυκτικό ρευστό, ενδεδειγμένες ψυκτικές πιέσεις θερμοκρασίες και ηλεκτρικές εντάσεις (11) Φυλλάδιο οδηγιών χρήσης.

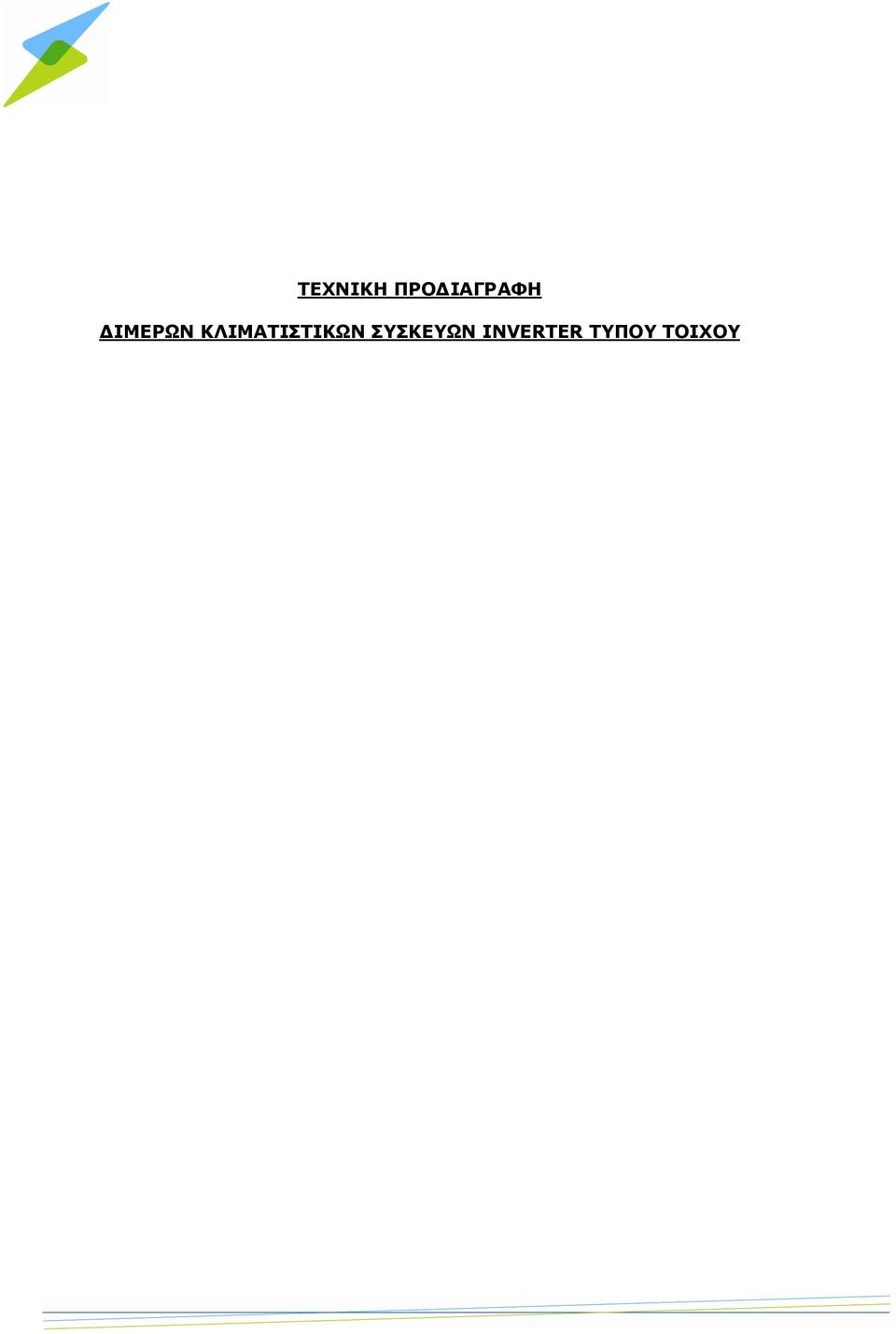

7 ΤΕΧΝΙΚΗ ΠΡΟΔΙΑΓΡΑΦΗ ΔΙΜΕΡΩΝ ΚΛΙΜΑΤΙΣΤΙΚΩΝ ΣΥΣΚΕΥΩΝ INVERTER ΤΥΠΟΥ ΤΟΙΧΟΥ

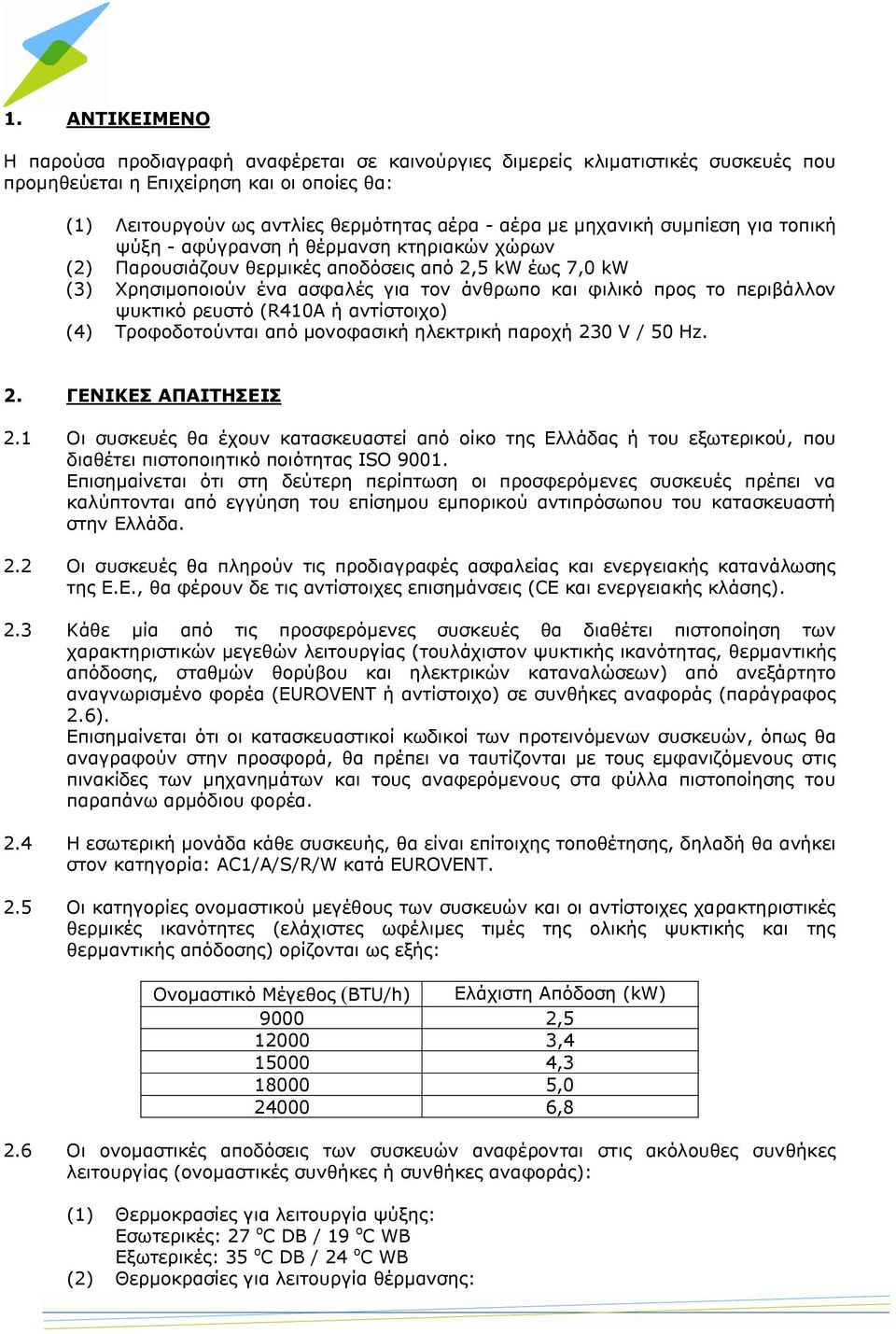

8 1. ΑΝΤΙΚΕΙΜΕΝΟ Η παρούσα προδιαγραφή αναφέρεται σε καινούργιες διμερείς κλιματιστικές συσκευές που προμηθεύεται η Επιχείρηση και οι οποίες θα: (1) Λειτουργούν ως αντλίες θερμότητας αέρα - αέρα με μηχανική συμπίεση για τοπική ψύξη - αφύγρανση ή θέρμανση κτηριακών χώρων (2) Παρουσιάζουν θερμικές αποδόσεις από 2,5 kw έως 7,0 kw (3) Χρησιμοποιούν ένα ασφαλές για τον άνθρωπο και φιλικό προς το περιβάλλον ψυκτικό ρευστό (R410A ή αντίστοιχο) (4) Τροφοδοτούνται από μονοφασική ηλεκτρική παροχή 230 V / 50 Hz. 2. ΓΕΝΙΚΕΣ ΑΠΑΙΤΗΣΕΙΣ 2.1 Οι συσκευές θα έχουν κατασκευαστεί από οίκο της Ελλάδας ή του εξωτερικού, που διαθέτει πιστοποιητικό ποιότητας ISO Επισημαίνεται ότι στη δεύτερη περίπτωση οι προσφερόμενες συσκευές πρέπει να καλύπτονται από εγγύηση του επίσημου εμπορικού αντιπρόσωπου του κατασκευαστή στην Ελλάδα. 2.2 Οι συσκευές θα πληρούν τις προδιαγραφές ασφαλείας και ενεργειακής κατανάλωσης της Ε.Ε., θα φέρουν δε τις αντίστοιχες επισημάνσεις (CE και ενεργειακής κλάσης). 2.3 Κάθε μία από τις προσφερόμενες συσκευές θα διαθέτει πιστοποίηση των χαρακτηριστικών μεγεθών λειτουργίας (τουλάχιστον ψυκτικής ικανότητας, θερμαντικής απόδοσης, σταθμών θορύβου και ηλεκτρικών καταναλώσεων) από ανεξάρτητο αναγνωρισμένο φορέα (EUROVENT ή αντίστοιχο) σε συνθήκες αναφοράς (παράγραφος 2.6). Επισημαίνεται ότι οι κατασκευαστικοί κωδικοί των προτεινόμενων συσκευών, όπως θα αναγραφούν στην προσφορά, θα πρέπει να ταυτίζονται με τους εμφανιζόμενους στις πινακίδες των μηχανημάτων και τους αναφερόμενους στα φύλλα πιστοποίησης του παραπάνω αρμόδιου φορέα. 2.4 Η εσωτερική μονάδα κάθε συσκευής, θα είναι επίτοιχης τοποθέτησης, δηλαδή θα ανήκει στον κατηγορία: AC1/A/S/R/W κατά EUROVENT. 2.5 Οι κατηγορίες ονομαστικού μεγέθους των συσκευών και οι αντίστοιχες χαρακτηριστικές θερμικές ικανότητες (ελάχιστες ωφέλιμες τιμές της ολικής ψυκτικής και της θερμαντικής απόδοσης) ορίζονται ως εξής: Ονομαστικό Μέγεθος (BTU/h) Ελάχιστη Απόδοση (kw) , , , , ,8 2.6 Οι ονομαστικές αποδόσεις των συσκευών αναφέρονται στις ακόλουθες συνθήκες λειτουργίας (ονομαστικές συνθήκες ή συνθήκες αναφοράς): (1) Θερμοκρασίες για λειτουργία ψύξης: Εσωτερικές: 27 ο C DB / 19 ο C WB Εξωτερικές: 35 ο C DB / 24 ο C WB (2) Θερμοκρασίες για λειτουργία θέρμανσης:

9 Εσωτερική: 20 ο C DB Εξωτερικές: 7 ο C DB / 6 ο C WB (3) Ηλεκτρική παροχή: 230 V / 1Φ / 50 Hz (4) Οριζόντια και κατακόρυφη απόσταση μονάδων: 5 m / 0 m (κατ ελάχιστον). 2.7 Στις παραπάνω ονομαστικές συνθήκες λειτουργίας θα προκύπτουν από τον τεχνικό φάκελο της προσφοράς (με πλήρη τεκμηρίωση βάσει τεχνικών στοιχείων του φορέα πιστοποίησης και συμπληρωματικώς, του κατασκευαστή) τα ακόλουθα: (1) Η ολική ψυκτική απόδοση (2) Η αισθητή ψυκτική απόδοση ή η ικανότητα αφύγρανσης (3) Η θερμαντική απόδοση (4) Η μέγιστη στάθμη θορύβου (db ισχύος) για κάθε μονάδα (5) Η συνολική ηλεκτρική κατανάλωση και ο συντελεστής ηλεκτρικής ισχύος στις λειτουργίες ψύξης και θέρμανσης. 2.8 Επίσης θα υποβληθούν τα εξής τεχνικά στοιχεία: (1) Οι παροχές αέρα της εσωτερικής μονάδας ανά βαθμίδα λειτουργίας με τις αντίστοιχες στάθμες θορύβου (2) Η μέγιστη ηλεκτρική κατανάλωση για τις δυσμενέστερες συνθήκες λειτουργίας τόσο σε ψύξη όσο και σε θέρμανση (3) Η θερμαντική απόδοση της συσκευής με εξωτερικές θερμοκρασίες: -5 ο C DB / -6 ο C WB και εσωτερική 20 ο C DB (4) Το χρησιμοποιούμενο ψυκτικό ρευστό (5) Οι ενδεδειγμένες (τύποι - διατομές) ψυκτικές σωληνώσεις, θερμομόνωση και ηλεκτρική καλωδίωση διασύνδεσης των μονάδων. 2.9 Η θερμαντική απόδοση της δεν επιτρέπεται να είναι μικρότερη του 65% της ελάχιστης θερμαντικής απόδοσης για το συγκεκριμένο ονομαστικό μέγεθος ( 2.5) Η αισθητή ψυκτική απόδοση της κάθε συσκευής για λειτουργία σε ονομαστικές συνθήκες δεν θα υπολείπεται των 1,8 kw ανά kva συνολικής ηλεκτρικής κατανάλωσης Ο συντελεστής συμπεριφοράς ή επίδοσης, (EER ή COP), οριζόμενος ως το πηλίκο της ωφέλιμης ψυκτικής ή θερμαντικής ισχύος προς την καταναλισκόμενη ηλεκτρική ενεργό ισχύ, δεν θα υπολείπεται των εξής τιμών: (1) 3,1 σε ψύξη (ευρωπαϊκή κλάση ενεργειακής απόδοσης Α) και 3,3 σε θέρμανση, για συσκευές ονομαστικών μεγεθών κάτω από BTU/h (2) 3,0 σε ψύξη (ευρωπαϊκή κλάση ενεργειακής απόδοσης Α, Β) και 3,2 σε θέρμανση, για συσκευές ονομαστικών μεγεθών ή BTU/h Οι συσκευές θα είναι κατάλληλες για λειτουργία με ψυκτική σωλήνωση διασύνδεσης ισοδύναμου μήκους τουλάχιστον 15 m και με υψομετρική διαφορά εξωτερικής από εσωτερική μονάδα τουλάχιστον 5 m. H απώλεια απόδοσης κάτω από τις συνθήκες αυτές και με τους ενδεδειγμένους ψυκτικούς σωλήνες και θερμομόνωσης δεν θα υπερβαίνει το 5% Οι προτεινόμενες συσκευές θα περιλαμβάνουν ηλεκτρονικές διατάξεις ισχύος (αντιστροφέα INVERTER για ρύθμιση απόδοσης) με τις παραγόμενες αρμονικές συνιστώσες ρεύματος να υπολείπονται σε ολική περιεκτικότητα του 10% επί του συνολικώς απορροφούμενου ρεύματος (τεκμηρίωση με κατάλληλα τεχνικά στοιχεία και πιστοποιητικά στον τεχνικό φάκελο της προσφοράς).

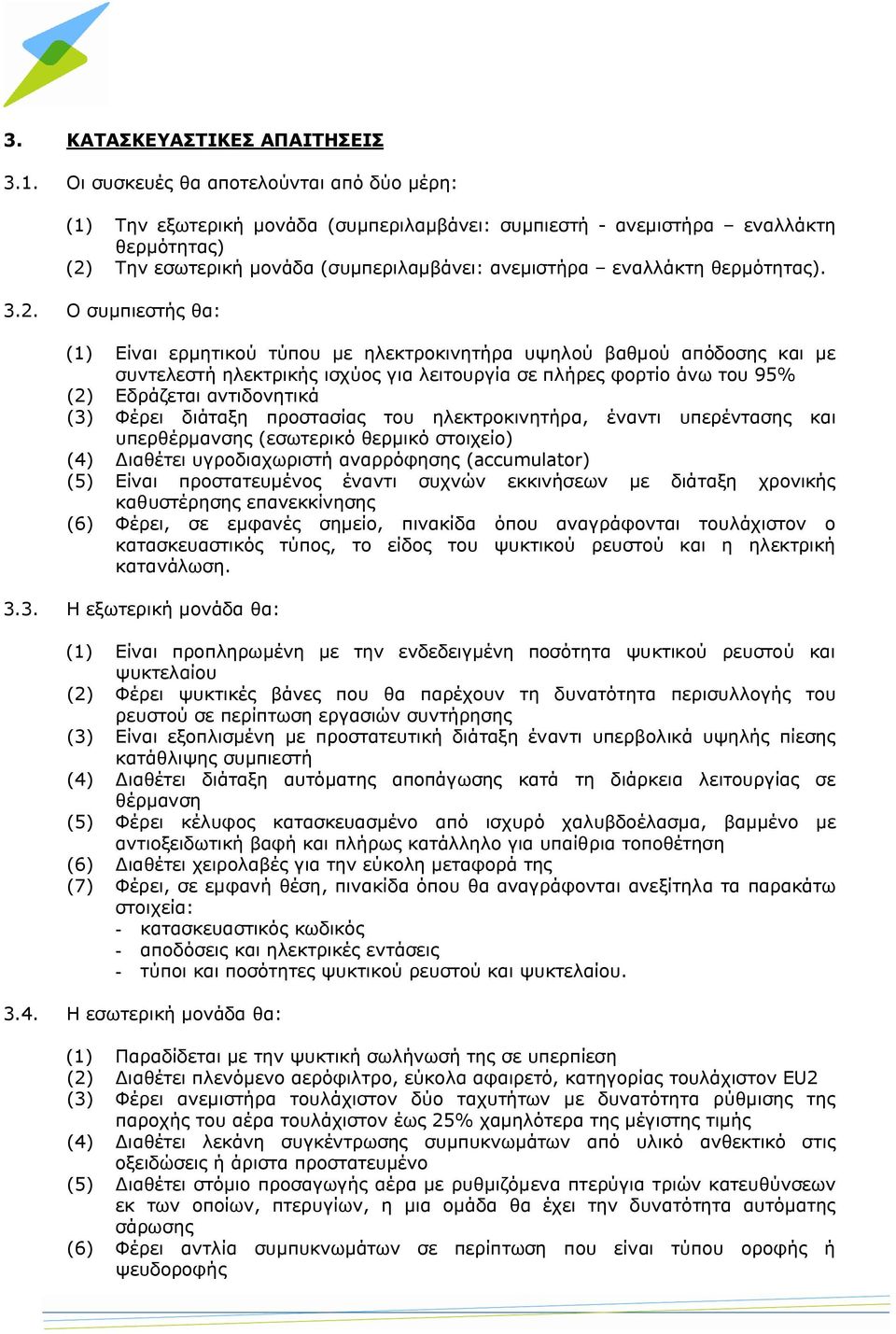

10 3. ΚΑΤΑΣΚΕΥΑΣΤΙΚΕΣ ΑΠΑΙΤΗΣΕΙΣ 3.1. Οι συσκευές θα αποτελούνται από δύο μέρη: (1) Tην εξωτερική μονάδα (συμπεριλαμβάνει: συμπιεστή - ανεμιστήρα εναλλάκτη θερμότητας) (2) Tην εσωτερική μονάδα (συμπεριλαμβάνει: ανεμιστήρα εναλλάκτη θερμότητας) Ο συμπιεστής θα: (1) Είναι ερμητικού τύπου με ηλεκτροκινητήρα υψηλού βαθμού απόδοσης και με συντελεστή ηλεκτρικής ισχύος για λειτουργία σε πλήρες φορτίο άνω του 95% (2) Εδράζεται αντιδονητικά (3) Φέρει διάταξη προστασίας του ηλεκτροκινητήρα, έναντι υπερέντασης και υπερθέρμανσης (εσωτερικό θερμικό στοιχείο) (4) Διαθέτει υγροδιαχωριστή αναρρόφησης (accumulator) (5) Είναι προστατευμένος έναντι συχνών εκκινήσεων με διάταξη χρονικής καθυστέρησης επανεκκίνησης (6) Φέρει, σε εμφανές σημείο, πινακίδα όπου αναγράφονται τουλάχιστον ο κατασκευαστικός τύπος, το είδος του ψυκτικού ρευστού και η ηλεκτρική κατανάλωση Η εξωτερική μονάδα θα: (1) Είναι προπληρωμένη με την ενδεδειγμένη ποσότητα ψυκτικού ρευστού και ψυκτελαίου (2) Φέρει ψυκτικές βάνες που θα παρέχουν τη δυνατότητα περισυλλογής του ρευστού σε περίπτωση εργασιών συντήρησης (3) Είναι εξοπλισμένη με προστατευτική διάταξη έναντι υπερβολικά υψηλής πίεσης κατάθλιψης συμπιεστή (4) Διαθέτει διάταξη αυτόματης αποπάγωσης κατά τη διάρκεια λειτουργίας σε θέρμανση (5) Φέρει κέλυφος κατασκευασμένο από ισχυρό χαλυβδοέλασμα, βαμμένο με αντιοξειδωτική βαφή και πλήρως κατάλληλο για υπαίθρια τοποθέτηση (6) Διαθέτει χειρολαβές για την εύκολη μεταφορά της (7) Φέρει, σε εμφανή θέση, πινακίδα όπου θα αναγράφονται ανεξίτηλα τα παρακάτω στοιχεία: - κατασκευαστικός κωδικός - αποδόσεις και ηλεκτρικές εντάσεις - τύποι και ποσότητες ψυκτικού ρευστού και ψυκτελαίου Η εσωτερική μονάδα θα: (1) Παραδίδεται με την ψυκτική σωλήνωσή της σε υπερπίεση (2) Διαθέτει πλενόμενο αερόφιλτρο, εύκολα αφαιρετό, κατηγορίας τουλάχιστον ΕU2 (3) Φέρει ανεμιστήρα τουλάχιστον δύο ταχυτήτων με δυνατότητα ρύθμισης της παροχής του αέρα τουλάχιστον έως 25% χαμηλότερα της μέγιστης τιμής (4) Διαθέτει λεκάνη συγκέντρωσης συμπυκνωμάτων από υλικό ανθεκτικό στις οξειδώσεις ή άριστα προστατευμένο (5) Διαθέτει στόμιο προσαγωγής αέρα με ρυθμιζόμενα πτερύγια τριών κατευθύνσεων εκ των οποίων, πτερυγίων, η μια ομάδα θα έχει την δυνατότητα αυτόματης σάρωσης (6) Φέρει αντλία συμπυκνωμάτων σε περίπτωση που είναι τύπου οροφής ή ψευδοροφής

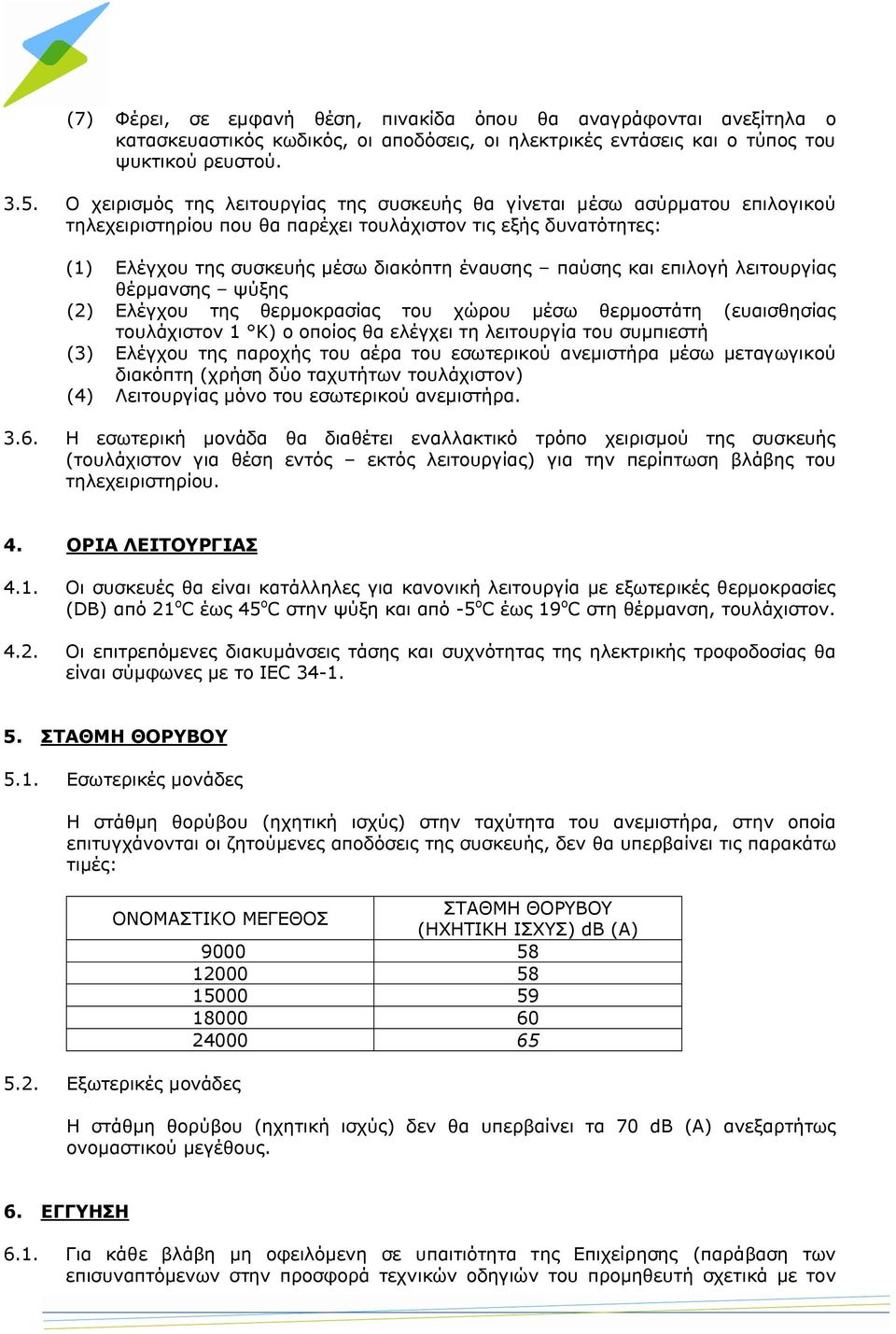

11 (7) Φέρει, σε εμφανή θέση, πινακίδα όπου θα αναγράφονται ανεξίτηλα ο κατασκευαστικός κωδικός, οι αποδόσεις, οι ηλεκτρικές εντάσεις και ο τύπος του ψυκτικού ρευστού Ο χειρισμός της λειτουργίας της συσκευής θα γίνεται μέσω ασύρματου επιλογικού τηλεχειριστηρίου που θα παρέχει τουλάχιστον τις εξής δυνατότητες: (1) Ελέγχου της συσκευής μέσω διακόπτη έναυσης παύσης και επιλογή λειτουργίας θέρμανσης ψύξης (2) Ελέγχου της θερμοκρασίας του χώρου μέσω θερμοστάτη (ευαισθησίας τουλάχιστον 1 Κ) ο οποίος θα ελέγχει τη λειτουργία του συμπιεστή (3) Ελέγχου της παροχής του αέρα του εσωτερικού ανεμιστήρα μέσω μεταγωγικού διακόπτη (χρήση δύο ταχυτήτων τουλάχιστον) (4) Λειτουργίας μόνο του εσωτερικού ανεμιστήρα Η εσωτερική μονάδα θα διαθέτει εναλλακτικό τρόπο χειρισμού της συσκευής (τουλάχιστον για θέση εντός εκτός λειτουργίας) για την περίπτωση βλάβης του τηλεχειριστηρίου. 4. ΟΡΙΑ ΛΕΙΤΟΥΡΓΙΑΣ 4.1. Οι συσκευές θα είναι κατάλληλες για κανονική λειτουργία με εξωτερικές θερμοκρασίες (DB) από 21 ο C έως 45 ο C στην ψύξη και από -5 ο C έως 19 ο C στη θέρμανση, τουλάχιστον Οι επιτρεπόμενες διακυμάνσεις τάσης και συχνότητας της ηλεκτρικής τροφοδοσίας θα είναι σύμφωνες με το IEC ΣΤΑΘΜΗ ΘΟΡΥΒΟΥ 5.1. Εσωτερικές μονάδες Η στάθμη θορύβου (ηχητική ισχύς) στην ταχύτητα του ανεμιστήρα, στην οποία επιτυγχάνονται οι ζητούμενες αποδόσεις της συσκευής, δεν θα υπερβαίνει τις παρακάτω τιμές: ΟΝΟΜΑΣΤΙΚΟ ΜΕΓΕΘΟΣ ΣΤΑΘΜΗ ΘΟΡΥΒΟΥ (ΗΧΗΤΙΚΗ ΙΣΧΥΣ) db (Α) Εξωτερικές μονάδες Η στάθμη θορύβου (ηχητική ισχύς) δεν θα υπερβαίνει τα 70 db (Α) ανεξαρτήτως ονομαστικού μεγέθους. 6. ΕΓΓΥΗΣΗ 6.1. Για κάθε βλάβη μη οφειλόμενη σε υπαιτιότητα της Επιχείρησης (παράβαση των επισυναπτόμενων στην προσφορά τεχνικών οδηγιών του προμηθευτή σχετικά με τον

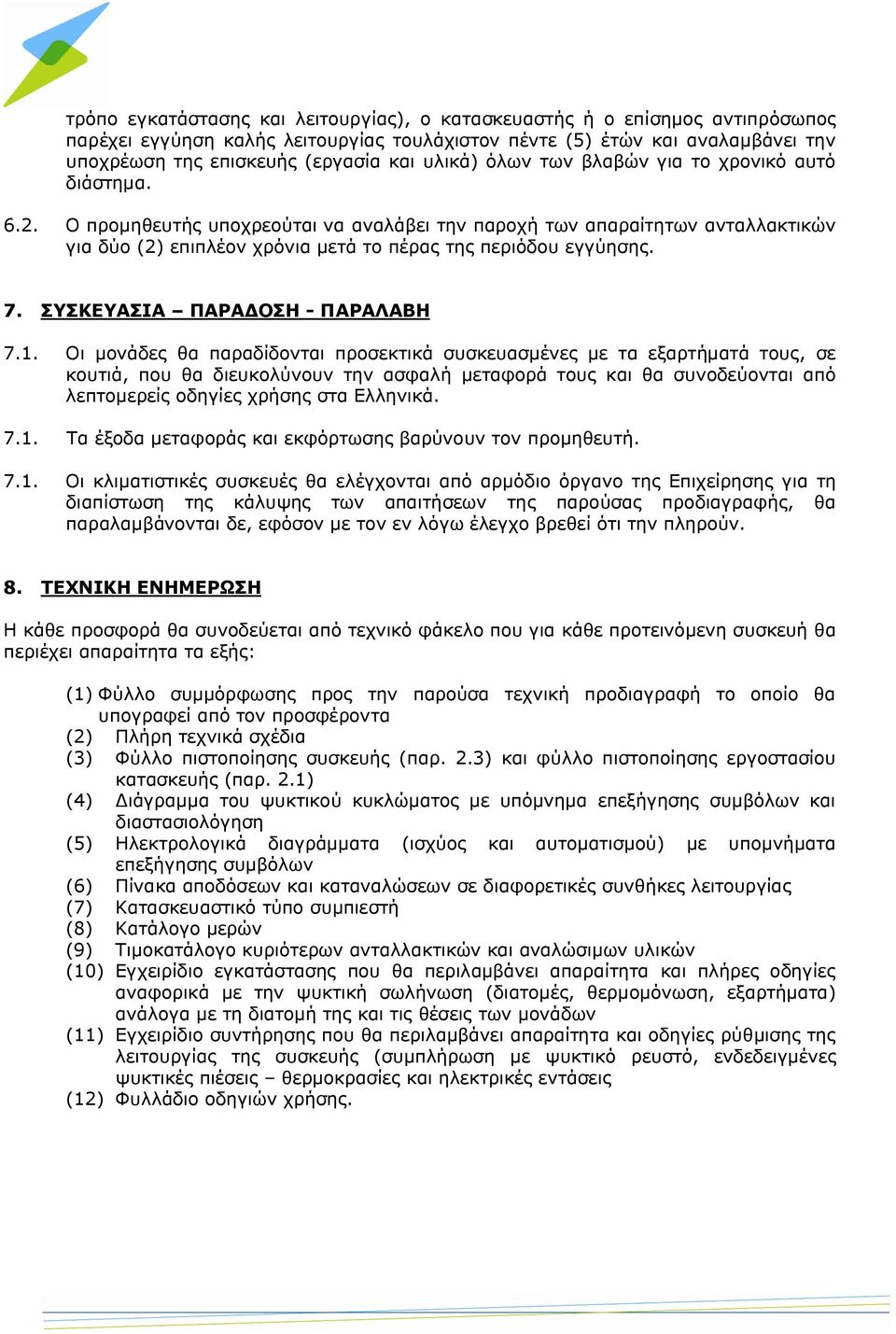

12 τρόπο εγκατάστασης και λειτουργίας), ο κατασκευαστής ή ο επίσημος αντιπρόσωπος παρέχει εγγύηση καλής λειτουργίας τουλάχιστον πέντε (5) έτών και αναλαμβάνει την υποχρέωση της επισκευής (εργασία και υλικά) όλων των βλαβών για το χρονικό αυτό διάστημα Ο προμηθευτής υποχρεούται να αναλάβει την παροχή των απαραίτητων ανταλλακτικών για δύο (2) επιπλέον χρόνια μετά το πέρας της περιόδου εγγύησης. 7. ΣΥΣΚΕΥΑΣΙΑ ΠΑΡΑΔΟΣΗ - ΠΑΡΑΛΑΒΗ 7.1. Οι μονάδες θα παραδίδονται προσεκτικά συσκευασμένες με τα εξαρτήματά τους, σε κουτιά, που θα διευκολύνουν την ασφαλή μεταφορά τους και θα συνοδεύονται από λεπτομερείς οδηγίες χρήσης στα Ελληνικά Τα έξοδα μεταφοράς και εκφόρτωσης βαρύνουν τον προμηθευτή Οι κλιματιστικές συσκευές θα ελέγχονται από αρμόδιο όργανο της Επιχείρησης για τη διαπίστωση της κάλυψης των απαιτήσεων της παρούσας προδιαγραφής, θα παραλαμβάνονται δε, εφόσον με τον εν λόγω έλεγχο βρεθεί ότι την πληρούν. 8. ΤΕΧΝΙΚΗ ΕΝΗΜΕΡΩΣΗ Η κάθε προσφορά θα συνοδεύεται από τεχνικό φάκελο που για κάθε προτεινόμενη συσκευή θα περιέχει απαραίτητα τα εξής: (1) Φύλλο συμμόρφωσης προς την παρούσα τεχνική προδιαγραφή το οποίο θα υπογραφεί από τον προσφέροντα (2) Πλήρη τεχνικά σχέδια (3) Φύλλο πιστοποίησης συσκευής (παρ. 2.3) και φύλλο πιστοποίησης εργοστασίου κατασκευής (παρ. 2.1) (4) Διάγραμμα του ψυκτικού κυκλώματος με υπόμνημα επεξήγησης συμβόλων και διαστασιολόγηση (5) Ηλεκτρολογικά διαγράμματα (ισχύος και αυτοματισμού) με υπομνήματα επεξήγησης συμβόλων (6) Πίνακα αποδόσεων και καταναλώσεων σε διαφορετικές συνθήκες λειτουργίας (7) Κατασκευαστικό τύπο συμπιεστή (8) Κατάλογο μερών (9) Τιμοκατάλογο κυριότερων ανταλλακτικών και αναλώσιμων υλικών (10) Εγχειρίδιο εγκατάστασης που θα περιλαμβάνει απαραίτητα και πλήρες οδηγίες αναφορικά με την ψυκτική σωλήνωση (διατομές, θερμομόνωση, εξαρτήματα) ανάλογα με τη διατομή της και τις θέσεις των μονάδων (11) Εγχειρίδιο συντήρησης που θα περιλαμβάνει απαραίτητα και οδηγίες ρύθμισης της λειτουργίας της συσκευής (συμπλήρωση με ψυκτικό ρευστό, ενδεδειγμένες ψυκτικές πιέσεις θερμοκρασίες και ηλεκτρικές εντάσεις (12) Φυλλάδιο οδηγιών χρήσης.
