1 Ελληνική Δημοκρατία Δήμος Ηλιούπολης Τεχνική Υπηρεσία Τμήμα Μελετών - Κατασκευών ΕΡΓΟ : "Κατασκευή εξωτερικών διακλαδώσεων σε δρόμους περιοχής Δ. Ηλιούπολης" Αρ. Μελέτης: 02/2019 ΤΙΜΟΛΟΓΙΟ ΜΕΛΕΤΗΣ Τιμαριθμική : 2012Γ Σελίδα 1 από 22

2 Σελίδα 2 από 22

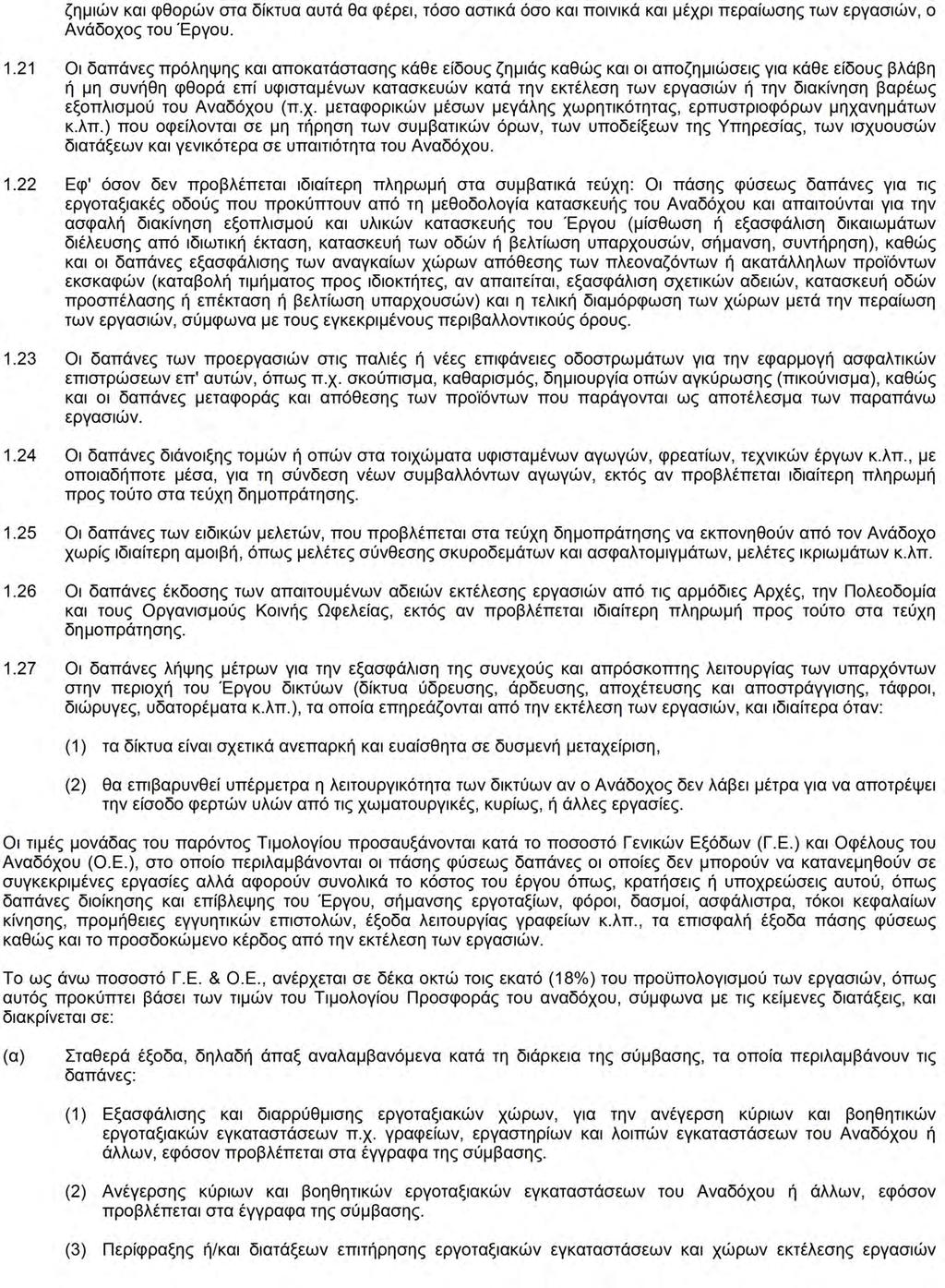

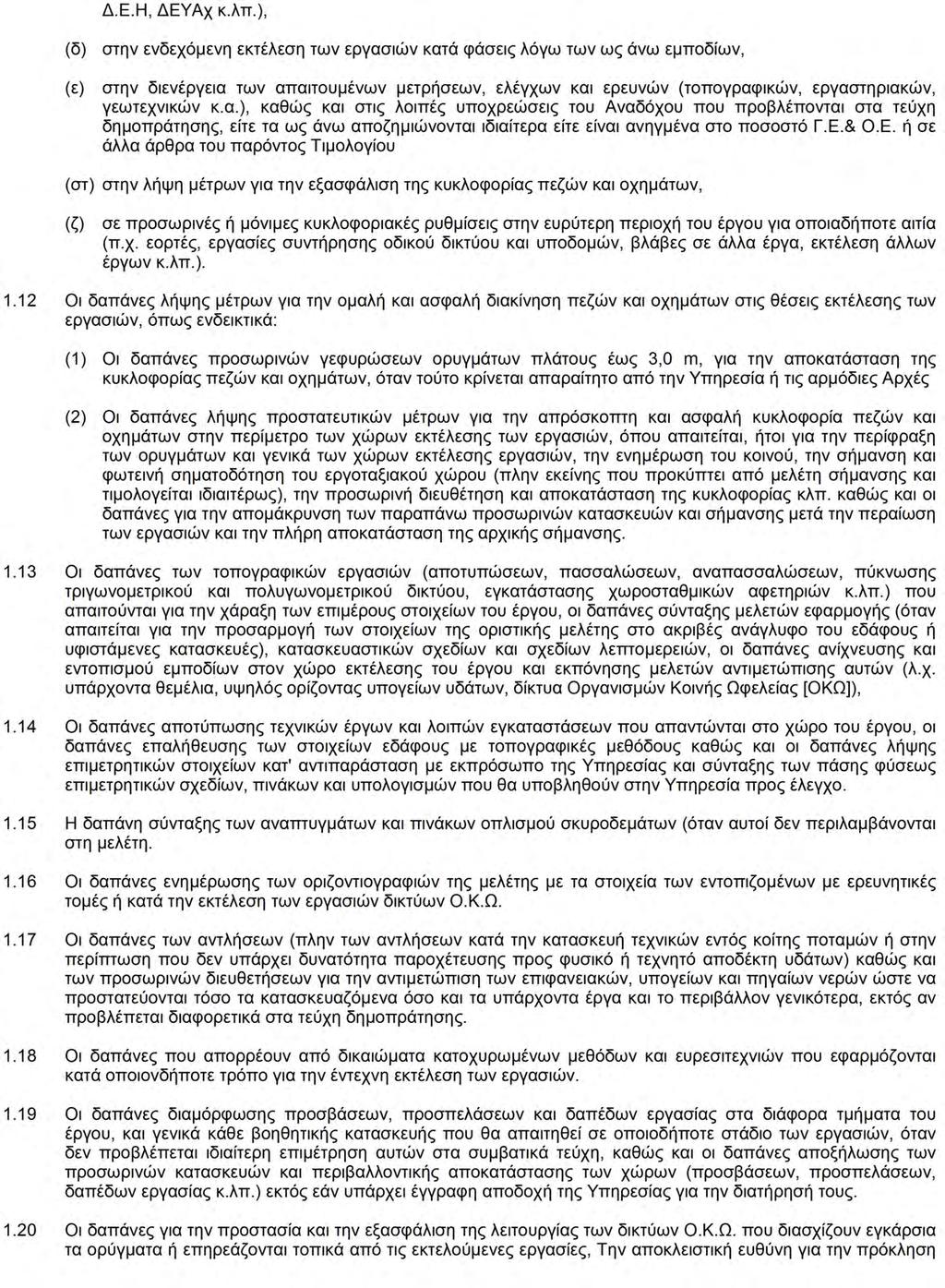

7 ΑΡΘΡΑ A.T. : 1 Άρθρο : ΝΑΥΔΡ Ν\ Εκσκαφές - Μεταφορές - Επιχώσεις σε έδαφος γαιώδες ή ημιβραχώδες ή βραχώδες. Με πλάτος πυθμένα έως 3.00 μ., με την πλευρική απόθεση των προϊόντων εκσκαφής. Για μέσο βάθος ορύγματος έως 4.00μ. Κωδικοί αναθεώρησης: ΥΔΡ % ΥΔΡ % ΥΔΡ % ΥΔΡ % Η διάνοιξη ενός τρέχοντος μέτρου μήκους ορύγματος ανοικτού ή σε στοά, σε οποιοδήποτε έδαφος, για την κατασκευή εξωτερικής διακλάδωσης διατομής D=0.125μ., για τη σύνδεση ακινήτου με το δίκτυο ακαθάρτων κατασκευαζομένη από της ρυμοτομικής γραμμής του ακινήτου μέχρι του οριζομένου σημείου συνδέσεως του αγωγού ακαθάρτων, σε βάθος εκσκαφής έως 4.00μ κάτω από το έδαφος, κατασκευαζόμενου υπό το οδόστρωμα ή το πεζοδρόμιο οδών περιοχής αρμοδιότητας του Δήμου, με πρανή κατακόρυφα ή κεκλιμένα ως προς την κατακόρυφο, σε οποιοδήποτε μήκος, επί οποιασδήποτε οδού (μικρής ή μεγάλης κυκλοφορίας), οποιασδήποτε κατασκευαστικής δυσχέρειας, συμπεριλαμβανομένων όλων των απαραίτητων κύριων ή βοηθητικών εργασιών για την πλήρη αποπεράτωση και μόρφωση του ορύγματος έτοιμου, προς σωλήνωση, ως και για την επίχωση της τομής μετά την σωλήνωση. Στην τιμή του παρόντος άρθρου περιλαμβάνονται οι κάτωθι επί μέρους εργασίες και δαπάνες εκτέλεσης αυτών: α) Η αναγνώριση του εδάφους και εκτέλεση των απαιτουμένων ερευνών (ερευνητικών τομών και γεωτρήσεων) τόσο για τη γνώση της φύσεως του εδάφους, όσο και την ενημέρωση για τη θέση και το είδος των αγωγών Ο.Κ.Ω. και φυσικού αερίου που πρόκειται πιθανόν να συναντηθούν. β) Η χάραξη και τομή οδοστρώματος με ασφαλτοκόπτη στη θέση που θα πραγματοποιηθεί η εκσκαφή του ορύγματος για την κατασκευή της διακλάδωσης, με επιμέλεια ώστε να αποφευχθεί οποιαδήποτε βλάβη του εκτός ορίων ορύγματος οδοστρώματος ή τυχόν κατάπτωση μέρους αυτού, η τομή κρασπεδορείθρων πεζοδρομίων, η καθαίρεση πλακών πεζοδρομίων και γενικά κάθε τομή τυχόν εμποδίων που πρέπει να προηγηθεί πριν από την εκσκαφή των ορυγμάτων ή στοών. Σελίδα 7 από 22

8 γ) Η εκσκαφή ορυγμάτων ή στοών οιασδήποτε ποσότητας, επί οιασδήποτε φύσεως και συνεκτικότητας εδάφους, οποιοσδήποτε κυκλοφοριακής ή άλλης δυσχέρειας, με πλάτος ορυγμάτων το απαραίτητο για την ασφαλή και έντεχνη κατασκευή της διακλάδωσης σε οποιοδήποτε βάθος. Η εκσκαφή θα γίνεται χειρωνακτικά ή με μηχανικά μέσα οιουδήποτε είδους και ισχύος, είτε με χρήση εκρηκτικών υλικών σε ξηρό έδαφος ή μέσα στο νερό μέχρι στάθμης 0,25μ. (στάσιμη ή με άντληση). Περιλαμβάνεται η μόρφωση του πυθμένα και των πρανών για την κατασκευή της διακλάδωσης. Το σκάμμα θα εκβαθύνεται κατάλληλα κατά το αναγκαίο πάχος της κατασκευής. Οι δαπάνες εκσκαφής της τυχόν εξυγιάνσεως του πυθμένα που θα απαιτηθούν, (στραγγιστήρια από αμμοχάλικο κ.λ.π.) θεωρούνται συμβατικά συμπεριλαμβανόμενες στην παρούσα τιμή μονάδος του αγωγού, σε οσηδήποτε τυχόν έκταση ποσότητας ήθελε εμφανιστεί η ανάγκη κατασκευής τέτοιων έργων. Η κατασκευή του στραγγιστηρίου και η έκταση που θα πρέπει να κατασκευασθεί θα γίνει μετά από σχετική έγγραφη εντολή της Υπηρεσίας. δ) Οι καθαιρέσεις των τυχόν συναντωμένων λιθοδομών, κοιτοστρώσεων και γενικά οιωνδήποτε τεχνικών έργων. Οι καθαιρέσεις των τυχόν συναντωμένων αγωγών ή φρεατίων, ως επίσης και η επανακατασκευή τούτων με τις αυτές διαστάσεις και την αυτή ποιότητα που ήταν πρωτύτερα, η οποία θα εκτελείται μετά βέβαια την κατασκευή του απαιτούμενου τμήματος της διακλάδωσης. Η καθαίρεση και η αποσύνθεση οιουδήποτε είδους οδοστρώματος σε οιονδήποτε πάχος ή έκταση απαιτείται. ε) Οι σποραδικές αντιστηρίξεις των πρανών του σκάμματος (μεμονωμένες αντιστηρίξεις επί μήκους έως 2,0 m ανά 20 m μήκους ορύγματος) με χρήση συνήθων μέσων, οποιουδήποτε κατάλληλου υλικού και των οιωνδήποτε τυχόν απαιτουμένων εξαρτημάτων απαιτηθεί για την ασφαλή εκτέλεση του έργου κατά την απόλυτη και αποκλειστική κρίση και εκτίμηση του αναδόχου, ο οποίος αναλαμβάνει με την προσφορά του αυτή την αποκλειστική ποινική και αστική ευθύνη για κάθε ατύχημα ή ζημιά που θα γίνει στο προσωπικό, στο έργο και σε κάθε τρίτο. Στις εργασίες αντιστήριξης συμπεριλαμβάνονται και όλα τα απαιτούμενα υλικά και σύνδεσμοι ως και η εργασία πλήρους κατασκευής της αντιστήριξης, τοποθέτησης, έμπηξης, αποσύνθεσης, εξολκής κ.λ.π. αυτής και απομάκρυνσης των υλικών για την επαναχρησιμοποίησή τους, η φθορά κατά τη χρησιμοποίηση και απομάκρυνση των υλικών κ.λ.π. και η τυχόν απώλεια αυτών λόγω αδυναμίας αφαίρεσης της αντιστήριξης για οποιοδήποτε λόγο, περιλαμβάνονται ανηγμένες στο παρόν άρθρο εκσκαφών ορυγμάτων και δεν πληρώνεται χωριστά. Αναφέρεται ότι στην παρούσα τιμή του τιμολογίου δεν περιλαμβάνεται δαπάνη που θα απαιτηθεί για τυχόν συστηματικές αντιστηρίξεις της παρειάς τάφρου με ξυλοζεύγματα, σανιδώματα, μαδέρια ή παρεμφερούς τύπου μεθοδολογία, η οποία θα πληρωθεί σύμφωνα με το 15ο άρθρο του παρόντος τιμολογίου. Επίσης στην παρούσα τιμή του τιμολογίου δεν περιλαμβάνεται δαπάνη που θα απαιτηθεί για τυχόν ειδική αντιστήριξη με μεταλλικά πετάσματα ενδεικτικού τύπου KRINGS ή παρομοίου, η οποία θα πληρωθεί σύμφωνα με το 16ο άρθρο του παρόντος τιμολογίου. στ) Οι αναγκαίες εργασίες αντιστήριξης και υποστήριξης των δικτύων ή εγκαταστάσεων των Οργανισμών ή Εταιριών Κοινής ωφέλειας (Ο.Κ.Ω.) για την αποτροπή προκλήσεως ζημιών εξ αιτίας των έργων κατά την κατασκευή αυτών ή μετά από αυτή. Τυχόν αναγκαία μετάθεση των αγωγών ή καλυμμάτων ή φρεατίων των δικτύων Ο.Κ.Ω. εκτελείται από τον αρμόδιο Οργανισμό σε βάρος του εργοδότη (Δήμου). Η πριν από την επίχωση του σκάμματος κατασκευή ασφαλούς και κατά τις υποδείξεις της Υπηρεσίας ή του αρμοδίου Ο.Κ.Ω. μονίμου υποστηρίξεως ή εγκιβωτισμού των αγωγών αυτών, είτε αυτοί διέρχονται εγκάρσια του σκάμματος, είτε διήκουν κατά μήκος αυτού. ζ) Αναπέταση, σχετικές φορτοεκφορτώσεις, οποιεσδήποτε μικρομεταφορές μέσα στο όρυγμα και αποκόμιση των προϊόντων εκσκαφής από το βάθος του σκάμματος (ορύγματος ή στοάς) δι' οιουδήποτε τρόπου και μέσου της απολύτου εκλογής του αναδόχου και εναπόθεση και προσωρινή απομάκρυνση αυτών σε οιανδήποτε θέση επιτρεπόμενη από την Αστυνομία για απόθεση και επαναφορά για την επίχωση. η) Η τοποθέτηση προσωρινών κιγκλιδωμάτων προστατευτικών εμποδίων προειδοποιητικών πινακίδων, ρυθμιστικών της κυκλοφορίας σημάτων και φώτων, φωτεινών πινακίδων κατά την διάρκεια της νύχτας και γενικά περιλαμβάνεται η δαπάνη για τη λήψη όλων εκείνων των μέτρων που θα υποδειχθούν από τις αστυνομικές αρχές, το Υπουργείο ΥΠΟ.ΜΕ.ΔΙ. και την Υπηρεσία. Η κατασκευή προσωρινών διαβάσεων, η προσωρινή κάλυψη του σκάμματος και γενικά κάθε βοηθητικής κατασκευής απαραίτητης για την διευκόλυνση της κυκλοφορίας πεζών και οχημάτων γύρω από τα έργα. θ) Επίχωση του ορύγματος της διακλάδωσης με υγιή προϊόντα εκσκαφής ή δανείων ανά στρώσεις πάχους μέχρι 30 εκατ., μαζί με την έκριψη, την διάστρωση, τις πλάγιες μεταφορές, τη συμπύκνωση με δονητές ή άλλα κατάλληλα μηχανήματα (μηχανήματα κρούσεως κ.λ.π.), την αξία του νερού για τη διαβροχή της επίχωσης. Ο βαθμός συμπύκνωσης δεν πρέπει να είναι κατώτερος από 95%. Μαζί με την δαπάνη (εφ' όσον η Υπηρεσία κρίνει) της εργαστηριακής έρευνας, για εξακρίβωση της γενομένης συμπιέσεως των επιχωθέντων ορυγμάτων αυτών. Κατά τα λοιπά όπως καθορίζεται στη σχετική Τεχνική Προδιαγραφή. ι) Επανακατασκευή των απαιτουμένων τεχνικών έργων και αγωγών τα οποία εκ της φύσεως του έργου έχουν καθαιρεθεί πριν ή κατά την διάρκεια των χωματουργικών εργασιών, ή τροποποιηθεί, καθ' οιονδήποτε τρόπο εξ αιτίας του παρόντος έργου ή σε οιονδήποτε μήκος ή διατομή για την κανονική λειτουργία τους, δηλαδή αγωγών ακαθάρτων ή ομβρίων, φρεατίων επίσκεψης και συμβολής, φρεατίων υδροσυλλογής, εξωτερικών διακλαδώσεων, αγωγών άλλων εταιρειών τεχνικών έργων ιδιωτών κ.λ.π. και Σελίδα 8 από 22

9 με τις προϋποθέσεις του σχετικού άρθρου της Ε.Σ.Υ. Η επανακατασκευή όλων αυτών θα γίνει σύμφωνα με τους ισχύοντες κανόνες και τις υποδείξεις της Υπηρεσίας και πάντως απόλυτα έντεχνα έτσι ώστε το επανακατασκευαζόμενο έργο ή αγωγός να λειτουργεί κανονικά. ια) Η φορτοεκφόρτωση και η μεταφορά με αυτοκίνητο, για οριστική απομάκρυνση των πλεοναζόντων προϊόντων εκσκαφών ή καταλοίπων των εργοταξίων, σε οιανδήποτε απόσταση μεταφοράς, από οποιαδήποτε οδό, των οποιονδήποτε προϊόντων εκσκαφής και την διάστρωση αυτών στις θέσεις απορρίψεως, επιτρεπόμενες υπό της Αστυνομίας, μαζί με την οποιαδήποτε καθυστέρηση του αυτοκινήτου. Περιλαμβάνεται επίσης, η εργασία καθαρισμού της περιοχής από κάθε κατάλοιπο των εργασιών (χώματα, ξύλα, αντικείμενα κ.λ.π.) και η επαναφορά επακριβώς στην προτέρα της κατάσταση. Κατά τα λοιπά όπως καθορίζεται στη σχετική Τεχνική Προδιαγραφή. ιβ) Οι οποιασδήποτε φύσεως εργασίες και υλικά, τα οποία δεν αναφέρονται ανωτέρω, που είναι όμως απαραίτητα για την ασφαλή και έντεχνη κατασκευή και την πλήρη και κανονική λειτουργία της εξωτερικής διακλαδώσεως του ακινήτου. ιγ) Οι δημιουργούμενες δαπάνες για την αντιμετώπιση των δυσχερειών, από τα συναντώμενα κάτω από το έδαφος εμπόδια και δίκτυα Οργανισμών Κοινής Ωφελείας, αγωγών οιασδήποτε άλλης φύσεως και προελεύσεως, και γενικά όλες οι απαιτούμενες δαπάνες, για την αντιμετώπιση οποιασδήποτε φύσεως άλλων δυσχερειών που τυχόν συναντούνται κατά την κατασκευήν. Περιλαμβάνονται επίσης, όλες οι αυξημένες δαπάνες κατασκευής της διακλαδώσεως, οι προερχόμενες από την μείωση της αποδόσεως των μηχανημάτων και εργατοτεχνιτών, εξαιτίας της υπάρξεως των ανωτέρω δυσχερειών της τμηματικής εργασίας, λόγω εμποδίων της τυχόν επιβαλλόμενης νυκτερινής εργασίας σε στοά και λόγω της τυχόν ολοκληρωτικής κατασκευής της διακλαδώσεως σε στοά (σε περίπτωση απαγορεύσεως της τομής υπό της Αστυνομίας ή των αρμοδίων Υπηρεσιών). Η τιμή αναφέρεται στο μήκος της εξωτερικής διακλάδωσης σε οριζόντια προβολή, μετρούμενη από την ρυμοτομική γραμμή μέχρι τον άξονα του αγωγού ακαθάρτων υδάτων. Οριζόντιο μήκος διακλαδώσεως. Τιμή ανά μέτρο μήκους (μμ) Ευρώ (Αριθμητικά): 57,98 (Ολογράφως) : πενήντα επτά και ενενήντα οκτώ λεπτά A.T. : 2 Άρθρο : ΝΑΥΔΡ Ν\ Εκσκαφές - Μεταφορές - Επιχώσεις σε έδαφος γαιώδες ή ημιβραχώδες ή βραχώδες. Με πλάτος πυθμένα έως 3.00 μ., με την πλευρική απόθεση των προϊόντων εκσκαφής. Για μέσο βάθος ορύγματος έως 6.00μ. Κωδικοί αναθεώρησης: ΥΔΡ % ΥΔΡ % ΥΔΡ % ΥΔΡ % Η διάνοιξη ενός τρέχοντος μέτρου μήκους ορύγματος ανοικτού ή σε στοά, σε οποιοδήποτε έδαφος, για την κατασκευή εξωτερικής διακλάδωσης διατομής D=0.125μ., για τη σύνδεση ακινήτου με το δίκτυο ακαθάρτων κατασκευαζομένη από της ρυμοτομικής γραμμής του ακινήτου μέχρι του οριζομένου σημείου συνδέσεως του αγωγού ακαθάρτων, σε βάθος εκσκαφής έως 6.00μ κάτω από το έδαφος, κατασκευαζόμενου υπό το οδόστρωμα ή το πεζοδρόμιο οδών περιοχής αρμοδιότητας του Δήμου, με πρανή κατακόρυφα ή κεκλιμένα ως προς την κατακόρυφο, σε οποιοδήποτε μήκος, επί οποιασδήποτε οδού (μικρής ή μεγάλης κυκλοφορίας), οποιασδήποτε κατασκευαστικής δυσχέρειας, συμπεριλαμβανομένων όλων των απαραίτητων κύριων ή βοηθητικών εργασιών για την πλήρη αποπεράτωση και μόρφωση του ορύγματος έτοιμου, προς σωλήνωση, ως και για την επίχωση της τομής μετά την σωλήνωση. Στην τιμή του παρόντος άρθρου περιλαμβάνονται οι κάτωθι επί μέρους εργασίες και δαπάνες εκτέλεσης αυτών: α) Η αναγνώριση του εδάφους και εκτέλεση των απαιτουμένων ερευνών (ερευνητικών τομών και γεωτρήσεων) τόσο για τη γνώση της φύσεως του εδάφους, όσο και την ενημέρωση για τη θέση και το είδος των αγωγών Ο.Κ.Ω. και φυσικού αερίου που πρόκειται πιθανόν να συναντηθούν. β) Η χάραξη και τομή οδοστρώματος με ασφαλτοκόπτη στη θέση που θα πραγματοποιηθεί η εκσκαφή του ορύγματος για την κατασκευή της διακλάδωσης, με επιμέλεια ώστε να αποφευχθεί οποιαδήποτε βλάβη του εκτός ορίων ορύγματος οδοστρώματος ή τυχόν κατάπτωση μέρους αυτού, η τομή κρασπεδορείθρων πεζοδρομίων, η καθαίρεση πλακών πεζοδρομίων και γενικά κάθε τομή τυχόν εμποδίων που πρέπει να προηγηθεί πριν από την εκσκαφή των ορυγμάτων ή στοών. γ) Η εκσκαφή ορυγμάτων ή στοών οιασδήποτε ποσότητας, επί οιασδήποτε φύσεως και συνεκτικότητας εδάφους, οποιοσδήποτε κυκλοφοριακής ή άλλης δυσχέρειας, με πλάτος ορυγμάτων το απαραίτητο για Σελίδα 9 από 22

10 την ασφαλή και έντεχνη κατασκευή της διακλάδωσης σε οποιοδήποτε βάθος. Η εκσκαφή θα γίνεται χειρωνακτικά ή με μηχανικά μέσα οιουδήποτε είδους και ισχύος, είτε με χρήση εκρηκτικών υλικών σε ξηρό έδαφος ή μέσα στο νερό μέχρι στάθμης 0,25μ. (στάσιμη ή με άντληση). Περιλαμβάνεται η μόρφωση του πυθμένα και των πρανών για την κατασκευή της διακλάδωσης. Το σκάμμα θα εκβαθύνεται κατάλληλα κατά το αναγκαίο πάχος της κατασκευής. Οι δαπάνες εκσκαφής της τυχόν εξυγιάνσεως του πυθμένα που θα απαιτηθούν, (στραγγιστήρια από αμμοχάλικο κ.λ.π.) θεωρούνται συμβατικά συμπεριλαμβανόμενες στην παρούσα τιμή μονάδος του αγωγού, σε οσηδήποτε τυχόν έκταση ποσότητας ήθελε εμφανιστεί η ανάγκη κατασκευής τέτοιων έργων. Η κατασκευή του στραγγιστηρίου και η έκταση που θα πρέπει να κατασκευασθεί θα γίνει μετά από σχετική έγγραφη εντολή της Υπηρεσίας. δ) Οι καθαιρέσεις των τυχόν συναντωμένων λιθοδομών, κοιτοστρώσεων και γενικά οιωνδήποτε τεχνικών έργων. Οι καθαιρέσεις των τυχόν συναντωμένων αγωγών ή φρεατίων, ως επίσης και η επανακατασκευή τούτων με τις αυτές διαστάσεις και την αυτή ποιότητα που ήταν πρωτύτερα, η οποία θα εκτελείται μετά βέβαια την κατασκευή του απαιτούμενου τμήματος της διακλάδωσης. Η καθαίρεση και η αποσύνθεση οιουδήποτε είδους οδοστρώματος σε οιονδήποτε πάχος ή έκταση απαιτείται. ε) Οι σποραδικές αντιστηρίξεις των πρανών του σκάμματος (μεμονωμένες αντιστηρίξεις επί μήκους έως 2,0 m ανά 20 m μήκους ορύγματος) με χρήση συνήθων μέσων, οποιουδήποτε κατάλληλου υλικού και των οιωνδήποτε τυχόν απαιτουμένων εξαρτημάτων απαιτηθεί για την ασφαλή εκτέλεση του έργου κατά την απόλυτη και αποκλειστική κρίση και εκτίμηση του αναδόχου, ο οποίος αναλαμβάνει με την προσφορά του αυτή την αποκλειστική ποινική και αστική ευθύνη για κάθε ατύχημα ή ζημιά που θα γίνει στο προσωπικό, στο έργο και σε κάθε τρίτο. Στις εργασίες αντιστήριξης συμπεριλαμβάνονται και όλα τα απαιτούμενα υλικά και σύνδεσμοι ως και η εργασία πλήρους κατασκευής της αντιστήριξης, τοποθέτησης, έμπηξης, αποσύνθεσης, εξολκής κ.λ.π. αυτής και απομάκρυνσης των υλικών για την επαναχρησιμοποίησή τους, η φθορά κατά τη χρησιμοποίηση και απομάκρυνση των υλικών κ.λ.π. και η τυχόν απώλεια αυτών λόγω αδυναμίας αφαίρεσης της αντιστήριξης για οποιοδήποτε λόγο, περιλαμβάνονται ανηγμένες στο παρόν άρθρο εκσκαφών ορυγμάτων και δεν πληρώνεται χωριστά. Αναφέρεται ότι στην παρούσα τιμή του τιμολογίου δεν περιλαμβάνεται δαπάνη που θα απαιτηθεί για τυχόν συστηματικές αντιστηρίξεις της παρειάς τάφρου με ξυλοζεύγματα, σανιδώματα, μαδέρια ή παρεμφερούς τύπου μεθοδολογία, η οποία θα πληρωθεί σύμφωνα με το 15ο άρθρο του παρόντος τιμολογίου. Επίσης στην παρούσα τιμή του τιμολογίου δεν περιλαμβάνεται δαπάνη που θα απαιτηθεί για τυχόν ειδική αντιστήριξη με μεταλλικά πετάσματα ενδεικτικού τύπου KRINGS ή παρομοίου, η οποία θα πληρωθεί σύμφωνα με το 16ο άρθρο του παρόντος τιμολογίου. στ) Οι αναγκαίες εργασίες αντιστήριξης και υποστήριξης των δικτύων ή εγκαταστάσεων των Οργανισμών ή Εταιριών Κοινής ωφέλειας (Ο.Κ.Ω.) για την αποτροπή προκλήσεως ζημιών εξ αιτίας των έργων κατά την κατασκευή αυτών ή μετά από αυτή. Τυχόν αναγκαία μετάθεση των αγωγών ή καλυμμάτων ή φρεατίων των δικτύων Ο.Κ.Ω. εκτελείται από τον αρμόδιο Οργανισμό σε βάρος του εργοδότη (Δήμου). Η πριν από την επίχωση του σκάμματος κατασκευή ασφαλούς και κατά τις υποδείξεις της Υπηρεσίας ή του αρμοδίου Ο.Κ.Ω. μονίμου υποστηρίξεως ή εγκιβωτισμού των αγωγών αυτών, είτε αυτοί διέρχονται εγκάρσια του σκάμματος, είτε διήκουν κατά μήκος αυτού. ζ) Αναπέταση, σχετικές φορτοεκφορτώσεις, οποιεσδήποτε μικρομεταφορές μέσα στο όρυγμα και αποκόμιση των προϊόντων εκσκαφής από το βάθος του σκάμματος (ορύγματος ή στοάς) δι' οιουδήποτε τρόπου και μέσου της απολύτου εκλογής του αναδόχου και εναπόθεση και προσωρινή απομάκρυνση αυτών σε οιανδήποτε θέση επιτρεπόμενη από την Αστυνομία για απόθεση και επαναφορά για την επίχωση. η) Η τοποθέτηση προσωρινών κιγκλιδωμάτων προστατευτικών εμποδίων προειδοποιητικών πινακίδων, ρυθμιστικών της κυκλοφορίας σημάτων και φώτων, φωτεινών πινακίδων κατά την διάρκεια της νύχτας και γενικά περιλαμβάνεται η δαπάνη για τη λήψη όλων εκείνων των μέτρων που θα υποδειχθούν από τις αστυνομικές αρχές, το Υπουργείο ΥΠΟ.ΜΕ.ΔΙ. και την Υπηρεσία. Η κατασκευή προσωρινών διαβάσεων, η προσωρινή κάλυψη του σκάμματος και γενικά κάθε βοηθητικής κατασκευής απαραίτητης για την διευκόλυνση της κυκλοφορίας πεζών και οχημάτων γύρω από τα έργα. θ) Επίχωση του ορύγματος της διακλάδωσης με υγιή προϊόντα εκσκαφής ή δανείων ανά στρώσεις πάχους μέχρι 30 εκατ., μαζί με την έκριψη, την διάστρωση, τις πλάγιες μεταφορές, τη συμπύκνωση με δονητές ή άλλα κατάλληλα μηχανήματα (μηχανήματα κρούσεως κ.λ.π.), την αξία του νερού για τη διαβροχή της επίχωσης. Ο βαθμός συμπύκνωσης δεν πρέπει να είναι κατώτερος από 95%. Μαζί με την δαπάνη (εφ' όσον η Υπηρεσία κρίνει) της εργαστηριακής έρευνας, για εξακρίβωση της γενομένης συμπιέσεως των επιχωθέντων ορυγμάτων αυτών. Κατά τα λοιπά όπως καθορίζεται στη σχετική Τεχνική Προδιαγραφή. ι) Επανακατασκευή των απαιτουμένων τεχνικών έργων και αγωγών τα οποία εκ της φύσεως του έργου έχουν καθαιρεθεί πριν ή κατά την διάρκεια των χωματουργικών εργασιών, ή τροποποιηθεί, καθ' οιονδήποτε τρόπο εξ αιτίας του παρόντος έργου ή σε οιονδήποτε μήκος ή διατομή για την κανονική λειτουργία τους, δηλαδή αγωγών ακαθάρτων ή ομβρίων, φρεατίων επίσκεψης και συμβολής, φρεατίων υδροσυλλογής, εξωτερικών διακλαδώσεων, αγωγών άλλων εταιρειών τεχνικών έργων ιδιωτών κ.λ.π. και με τις προϋποθέσεις του σχετικού άρθρου της Ε.Σ.Υ. Η επανακατασκευή όλων αυτών θα γίνει σύμφωνα με τους ισχύοντες κανόνες και τις υποδείξεις της Υπηρεσίας και πάντως απόλυτα έντεχνα έτσι ώστε Σελίδα 10 από 22

11 το επανακατασκευαζόμενο έργο ή αγωγός να λειτουργεί κανονικά. ια) Η φορτοεκφόρτωση και η μεταφορά με αυτοκίνητο, για οριστική απομάκρυνση των πλεοναζόντων προϊόντων εκσκαφών ή καταλοίπων των εργοταξίων, σε οιανδήποτε απόσταση μεταφοράς, από οποιαδήποτε οδό, των οποιονδήποτε προϊόντων εκσκαφής και την διάστρωση αυτών στις θέσεις απορρίψεως, επιτρεπόμενες υπό της Αστυνομίας, μαζί με την οποιαδήποτε καθυστέρηση του αυτοκινήτου. Περιλαμβάνεται επίσης, η εργασία καθαρισμού της περιοχής από κάθε κατάλοιπο των εργασιών (χώματα, ξύλα, αντικείμενα κ.λ.π.) και η επαναφορά επακριβώς στην προτέρα της κατάσταση. Κατά τα λοιπά όπως καθορίζεται στη σχετική Τεχνική Προδιαγραφή. ιβ) Οι οποιασδήποτε φύσεως εργασίες και υλικά, τα οποία δεν αναφέρονται ανωτέρω, που είναι όμως απαραίτητα για την ασφαλή και έντεχνη κατασκευή και την πλήρη και κανονική λειτουργία της εξωτερικής διακλαδώσεως του ακινήτου. ιγ) Οι δημιουργούμενες δαπάνες για την αντιμετώπιση των δυσχερειών, από τα συναντώμενα κάτω από το έδαφος εμπόδια και δίκτυα Οργανισμών Κοινής Ωφελείας, αγωγών οιασδήποτε άλλης φύσεως και προελεύσεως, και γενικά όλες οι απαιτούμενες δαπάνες, για την αντιμετώπιση οποιασδήποτε φύσεως άλλων δυσχερειών που τυχόν συναντούνται κατά την κατασκευήν. Περιλαμβάνονται επίσης, όλες οι αυξημένες δαπάνες κατασκευής της διακλαδώσεως, οι προερχόμενες από την μείωση της αποδόσεως των μηχανημάτων και εργατοτεχνιτών, εξαιτίας της υπάρξεως των ανωτέρω δυσχερειών της τμηματικής εργασίας, λόγω εμποδίων της τυχόν επιβαλλόμενης νυκτερινής εργασίας σε στοά και λόγω της τυχόν ολοκληρωτικής κατασκευής της διακλαδώσεως σε στοά (σε περίπτωση απαγορεύσεως της τομής υπό της Αστυνομίας ή των αρμοδίων Υπηρεσιών). Η τιμή αναφέρεται στο μήκος της εξωτερικής διακλάδωσης σε οριζόντια προβολή, μετρούμενη από την ρυμοτομική γραμμή μέχρι τον άξονα του αγωγού ακαθάρτων υδάτων. Οριζόντιο μήκος διακλαδώσεως. Τιμή ανά μέτρο μήκους (μμ) Ευρώ (Αριθμητικά): 75,12 (Ολογράφως) : εβδομήντα πέντε και δώδεκα λεπτά A.T. : 3 Άρθρο : ΝΑΥΔΡ Ν\ Εκσκαφές - Μεταφορές - Επιχώσεις σε έδαφος γαιώδες ή ημιβραχώδες ή βραχώδες. Με πλάτος πυθμένα έως 3.00 μ., με την πλευρική απόθεση των προϊόντων εκσκαφής. Για μέσο βάθος ορύγματος έως 8.00μ. Κωδικοί αναθεώρησης: ΥΔΡ % ΥΔΡ % ΥΔΡ % ΥΔΡ % Η διάνοιξη ενός τρέχοντος μέτρου μήκους ορύγματος ανοικτού ή σε στοά, σε οποιοδήποτε έδαφος, για την κατασκευή εξωτερικής διακλάδωσης διατομής D=0.125μ., για τη σύνδεση ακινήτου με το δίκτυο ακαθάρτων κατασκευαζομένη από της ρυμοτομικής γραμμής του ακινήτου μέχρι του οριζομένου σημείου συνδέσεως του αγωγού ακαθάρτων, σε βάθος εκσκαφής έως 8.00μ κάτω από το έδαφος, κατασκευαζόμενου υπό το οδόστρωμα ή το πεζοδρόμιο οδών περιοχής αρμοδιότητας του Δήμου, με πρανή κατακόρυφα ή κεκλιμένα ως προς την κατακόρυφο, σε οποιοδήποτε μήκος, επί οποιασδήποτε οδού (μικρής ή μεγάλης κυκλοφορίας), οποιασδήποτε κατασκευαστικής δυσχέρειας, συμπεριλαμβανομένων όλων των απαραίτητων κύριων ή βοηθητικών εργασιών για την πλήρη αποπεράτωση και μόρφωση του ορύγματος έτοιμου, προς σωλήνωση, ως και για την επίχωση της τομής μετά την σωλήνωση. Στην τιμή του παρόντος άρθρου περιλαμβάνονται οι κάτωθι επί μέρους εργασίες και δαπάνες εκτέλεσης αυτών: α) Η αναγνώριση του εδάφους και εκτέλεση των απαιτουμένων ερευνών (ερευνητικών τομών και γεωτρήσεων) τόσο για τη γνώση της φύσεως του εδάφους, όσο και την ενημέρωση για τη θέση και το είδος των αγωγών Ο.Κ.Ω. και φυσικού αερίου που πρόκειται πιθανόν να συναντηθούν. β) Η χάραξη και τομή οδοστρώματος με ασφαλτοκόπτη στη θέση που θα πραγματοποιηθεί η εκσκαφή του ορύγματος για την κατασκευή της διακλάδωσης, με επιμέλεια ώστε να αποφευχθεί οποιαδήποτε βλάβη του εκτός ορίων ορύγματος οδοστρώματος ή τυχόν κατάπτωση μέρους αυτού, η τομή κρασπεδορείθρων πεζοδρομίων, η καθαίρεση πλακών πεζοδρομίων και γενικά κάθε τομή τυχόν εμποδίων που πρέπει να προηγηθεί πριν από την εκσκαφή των ορυγμάτων ή στοών. γ) Η εκσκαφή ορυγμάτων ή στοών οιασδήποτε ποσότητας, επί οιασδήποτε φύσεως και συνεκτικότητας εδάφους, οποιοσδήποτε κυκλοφοριακής ή άλλης δυσχέρειας, με πλάτος ορυγμάτων το απαραίτητο για την ασφαλή και έντεχνη κατασκευή της διακλάδωσης σε οποιοδήποτε βάθος. Η εκσκαφή θα γίνεται χειρωνακτικά ή με μηχανικά μέσα οιουδήποτε είδους και ισχύος, είτε με χρήση εκρηκτικών υλικών Σελίδα 11 από 22

12 σε ξηρό έδαφος ή μέσα στο νερό μέχρι στάθμης 0,25μ. (στάσιμη ή με άντληση). Περιλαμβάνεται η μόρφωση του πυθμένα και των πρανών για την κατασκευή της διακλάδωσης. Το σκάμμα θα εκβαθύνεται κατάλληλα κατά το αναγκαίο πάχος της κατασκευής. Οι δαπάνες εκσκαφής της τυχόν εξυγιάνσεως του πυθμένα που θα απαιτηθούν, (στραγγιστήρια από αμμοχάλικο κ.λ.π.) θεωρούνται συμβατικά συμπεριλαμβανόμενες στην παρούσα τιμή μονάδος του αγωγού, σε οσηδήποτε τυχόν έκταση ποσότητας ήθελε εμφανιστεί η ανάγκη κατασκευής τέτοιων έργων. Η κατασκευή του στραγγιστηρίου και η έκταση που θα πρέπει να κατασκευασθεί θα γίνει μετά από σχετική έγγραφη εντολή της Υπηρεσίας. δ) Οι καθαιρέσεις των τυχόν συναντωμένων λιθοδομών, κοιτοστρώσεων και γενικά οιωνδήποτε τεχνικών έργων. Οι καθαιρέσεις των τυχόν συναντωμένων αγωγών ή φρεατίων, ως επίσης και η επανακατασκευή τούτων με τις αυτές διαστάσεις και την αυτή ποιότητα που ήταν πρωτύτερα, η οποία θα εκτελείται μετά βέβαια την κατασκευή του απαιτούμενου τμήματος της διακλάδωσης. Η καθαίρεση και η αποσύνθεση οιουδήποτε είδους οδοστρώματος σε οιονδήποτε πάχος ή έκταση απαιτείται. ε) Οι σποραδικές αντιστηρίξεις των πρανών του σκάμματος (μεμονωμένες αντιστηρίξεις επί μήκους έως 2,0 m ανά 20 m μήκους ορύγματος) με χρήση συνήθων μέσων, οποιουδήποτε κατάλληλου υλικού και των οιωνδήποτε τυχόν απαιτουμένων εξαρτημάτων απαιτηθεί για την ασφαλή εκτέλεση του έργου κατά την απόλυτη και αποκλειστική κρίση και εκτίμηση του αναδόχου, ο οποίος αναλαμβάνει με την προσφορά του αυτή την αποκλειστική ποινική και αστική ευθύνη για κάθε ατύχημα ή ζημιά που θα γίνει στο προσωπικό, στο έργο και σε κάθε τρίτο. Στις εργασίες αντιστήριξης συμπεριλαμβάνονται και όλα τα απαιτούμενα υλικά και σύνδεσμοι ως και η εργασία πλήρους κατασκευής της αντιστήριξης, τοποθέτησης, έμπηξης, αποσύνθεσης, εξολκής κ.λ.π. αυτής και απομάκρυνσης των υλικών για την επαναχρησιμοποίησή τους, η φθορά κατά τη χρησιμοποίηση και απομάκρυνση των υλικών κ.λ.π. και η τυχόν απώλεια αυτών λόγω αδυναμίας αφαίρεσης της αντιστήριξης για οποιοδήποτε λόγο, περιλαμβάνονται ανηγμένες στο παρόν άρθρο εκσκαφών ορυγμάτων και δεν πληρώνεται χωριστά. Αναφέρεται ότι στην παρούσα τιμή του τιμολογίου δεν περιλαμβάνεται δαπάνη που θα απαιτηθεί για τυχόν συστηματικές αντιστηρίξεις της παρειάς τάφρου με ξυλοζεύγματα, σανιδώματα, μαδέρια ή παρεμφερούς τύπου μεθοδολογία, η οποία θα πληρωθεί σύμφωνα με το 15ο άρθρο του παρόντος τιμολογίου. Επίσης στην παρούσα τιμή του τιμολογίου δεν περιλαμβάνεται δαπάνη που θα απαιτηθεί για τυχόν ειδική αντιστήριξη με μεταλλικά πετάσματα ενδεικτικού τύπου KRINGS ή παρομοίου, η οποία θα πληρωθεί σύμφωνα με το 16ο άρθρο του παρόντος τιμολογίου. στ) Οι αναγκαίες εργασίες αντιστήριξης και υποστήριξης των δικτύων ή εγκαταστάσεων των Οργανισμών ή Εταιριών Κοινής ωφέλειας (Ο.Κ.Ω.) για την αποτροπή προκλήσεως ζημιών εξ αιτίας των έργων κατά την κατασκευή αυτών ή μετά από αυτή. Τυχόν αναγκαία μετάθεση των αγωγών ή καλυμμάτων ή φρεατίων των δικτύων Ο.Κ.Ω. εκτελείται από τον αρμόδιο Οργανισμό σε βάρος του εργοδότη (Δήμου). Η πριν από την επίχωση του σκάμματος κατασκευή ασφαλούς και κατά τις υποδείξεις της Υπηρεσίας ή του αρμοδίου Ο.Κ.Ω. μονίμου υποστηρίξεως ή εγκιβωτισμού των αγωγών αυτών, είτε αυτοί διέρχονται εγκάρσια του σκάμματος, είτε διήκουν κατά μήκος αυτού. ζ) Αναπέταση, σχετικές φορτοεκφορτώσεις, οποιεσδήποτε μικρομεταφορές μέσα στο όρυγμα και αποκόμιση των προϊόντων εκσκαφής από το βάθος του σκάμματος (ορύγματος ή στοάς) δι' οιουδήποτε τρόπου και μέσου της απολύτου εκλογής του αναδόχου και εναπόθεση και προσωρινή απομάκρυνση αυτών σε οιανδήποτε θέση επιτρεπόμενη από την Αστυνομία για απόθεση και επαναφορά για την επίχωση. η) Η τοποθέτηση προσωρινών κιγκλιδωμάτων προστατευτικών εμποδίων προειδοποιητικών πινακίδων, ρυθμιστικών της κυκλοφορίας σημάτων και φώτων, φωτεινών πινακίδων κατά την διάρκεια της νύχτας και γενικά περιλαμβάνεται η δαπάνη για τη λήψη όλων εκείνων των μέτρων που θα υποδειχθούν από τις αστυνομικές αρχές, το Υπουργείο ΥΠΟ.ΜΕ.ΔΙ. και την Υπηρεσία. Η κατασκευή προσωρινών διαβάσεων, η προσωρινή κάλυψη του σκάμματος και γενικά κάθε βοηθητικής κατασκευής απαραίτητης για την διευκόλυνση της κυκλοφορίας πεζών και οχημάτων γύρω από τα έργα. θ) Επίχωση του ορύγματος της διακλάδωσης με υγιή προϊόντα εκσκαφής ή δανείων ανά στρώσεις πάχους μέχρι 30 εκατ., μαζί με την έκριψη, την διάστρωση, τις πλάγιες μεταφορές, τη συμπύκνωση με δονητές ή άλλα κατάλληλα μηχανήματα (μηχανήματα κρούσεως κ.λ.π.), την αξία του νερού για τη διαβροχή της επίχωσης. Ο βαθμός συμπύκνωσης δεν πρέπει να είναι κατώτερος από 95%. Μαζί με την δαπάνη (εφ' όσον η Υπηρεσία κρίνει) της εργαστηριακής έρευνας, για εξακρίβωση της γενομένης συμπιέσεως των επιχωθέντων ορυγμάτων αυτών. Κατά τα λοιπά όπως καθορίζεται στη σχετική Τεχνική Προδιαγραφή. ι) Επανακατασκευή των απαιτουμένων τεχνικών έργων και αγωγών τα οποία εκ της φύσεως του έργου έχουν καθαιρεθεί πριν ή κατά την διάρκεια των χωματουργικών εργασιών, ή τροποποιηθεί, καθ' οιονδήποτε τρόπο εξ αιτίας του παρόντος έργου ή σε οιονδήποτε μήκος ή διατομή για την κανονική λειτουργία τους, δηλαδή αγωγών ακαθάρτων ή ομβρίων, φρεατίων επίσκεψης και συμβολής, φρεατίων υδροσυλλογής, εξωτερικών διακλαδώσεων, αγωγών άλλων εταιρειών τεχνικών έργων ιδιωτών κ.λ.π. και με τις προϋποθέσεις του σχετικού άρθρου της Ε.Σ.Υ. Η επανακατασκευή όλων αυτών θα γίνει σύμφωνα με τους ισχύοντες κανόνες και τις υποδείξεις της Υπηρεσίας και πάντως απόλυτα έντεχνα έτσι ώστε το επανακατασκευαζόμενο έργο ή αγωγός να λειτουργεί κανονικά. Σελίδα 12 από 22

13 ια) Η φορτοεκφόρτωση και η μεταφορά με αυτοκίνητο, για οριστική απομάκρυνση των πλεοναζόντων προϊόντων εκσκαφών ή καταλοίπων των εργοταξίων, σε οιανδήποτε απόσταση μεταφοράς, από οποιαδήποτε οδό, των οποιονδήποτε προϊόντων εκσκαφής και την διάστρωση αυτών στις θέσεις απορρίψεως, επιτρεπόμενες υπό της Αστυνομίας, μαζί με την οποιαδήποτε καθυστέρηση του αυτοκινήτου. Περιλαμβάνεται επίσης, η εργασία καθαρισμού της περιοχής από κάθε κατάλοιπο των εργασιών (χώματα, ξύλα, αντικείμενα κ.λ.π.) και η επαναφορά επακριβώς στην προτέρα της κατάσταση. Κατά τα λοιπά όπως καθορίζεται στη σχετική Τεχνική Προδιαγραφή. ιβ) Οι οποιασδήποτε φύσεως εργασίες και υλικά, τα οποία δεν αναφέρονται ανωτέρω, που είναι όμως απαραίτητα για την ασφαλή και έντεχνη κατασκευή και την πλήρη και κανονική λειτουργία της εξωτερικής διακλαδώσεως του ακινήτου. ιγ) Οι δημιουργούμενες δαπάνες για την αντιμετώπιση των δυσχερειών, από τα συναντώμενα κάτω από το έδαφος εμπόδια και δίκτυα Οργανισμών Κοινής Ωφελείας, αγωγών οιασδήποτε άλλης φύσεως και προελεύσεως, και γενικά όλες οι απαιτούμενες δαπάνες, για την αντιμετώπιση οποιασδήποτε φύσεως άλλων δυσχερειών που τυχόν συναντούνται κατά την κατασκευήν. Περιλαμβάνονται επίσης, όλες οι αυξημένες δαπάνες κατασκευής της διακλαδώσεως, οι προερχόμενες από την μείωση της αποδόσεως των μηχανημάτων και εργατοτεχνιτών, εξαιτίας της υπάρξεως των ανωτέρω δυσχερειών της τμηματικής εργασίας, λόγω εμποδίων της τυχόν επιβαλλόμενης νυκτερινής εργασίας σε στοά και λόγω της τυχόν ολοκληρωτικής κατασκευής της διακλαδώσεως σε στοά (σε περίπτωση απαγορεύσεως της τομής υπό της Αστυνομίας ή των αρμοδίων Υπηρεσιών). Η τιμή αναφέρεται στο μήκος της εξωτερικής διακλάδωσης σε οριζόντια προβολή, μετρούμενη από την ρυμοτομική γραμμή μέχρι τον άξονα του αγωγού ακαθάρτων υδάτων. Οριζόντιο μήκος διακλαδώσεως. Τιμή ανά μέτρο μήκους (μμ) Ευρώ (Αριθμητικά): 88,88 (Ολογράφως) : ογδόντα οκτώ και ογδόντα οκτώ λεπτά A.T. : 4 Άρθρο : ΝΑΥΔΡ Ν\ Αγωγοί αποχέτευσης από σωλήνες PVC-U, SDR 41, DN 125 mm, συμπαγούς τοιχώματος και εγκιβωτισμός σωλήνων με άμμο προελεύσεως λατομείου. Κωδικός αναθεώρησης: ΥΔΡ % Πλήρης κατασκευή (ή ανακατασκευή) εξωτερικής διακλάδωσης με σωληνωτό αγωγό από PVC για τη σύνδεση ακινήτου με το δίκτυο ακαθάρτων. Κατασκευαζόμενη σε οποιοδήποτε μήκος, επί οιασδήποτε οδού (μικρής ή μεγάλης κυκλοφορίας) οιασδήποτε κατασκευαστικής δυσχέρειας και σε οποιοδήποτε βάθος κάτω από το έδαφος, και εν γένει για κάθε περίπτωση εξωτερικής διακλάδωσης σε οποιοδήποτε φύσεως έδαφος, κατασκευαζόμενη από της ρυμοτομικής γραμμής του ακινήτου μέχρι του οριζομένου σημείου συνδέσεως του αγωγού ακαθάρτων, περιλαμβανομένης της αξίας του σωλήνα, που θα χρησιμοποιείται για την διακλάδωση, ο οποίος προμηθεύεται από τον ανάδοχο, ομοίως θα προμηθεύονται και οι τυχόν απαιτηθησόμενες καμπύλες και συστολές που τυχόν θα χρειαστούν. Στην τιμή περιλαμβάνονται οι κάτωθι επί μέρους εργασίες: α) Η προμήθεια και φόρτωση των πλαστικών σωλήνων από PVC και των συνδέσμων και ειδικών τεμαχίων αυτών και η μεταφορά τους επί τόπου των έργων, η εκφόρτωσή τους και η προσκόμισή τους μέχρι την θέση τοποθέτησής τους στο έργο. Επίσης περιλαμβάνεται η φθορά των υλικών, τα μικροϋλικά καθώς και οι αποτμήσεις των σωλήνων για να προκύψουν τα κατάλληλα τεμάχια. Οι πλαστικοί σωλήνες από PVC, οι σύνδεσμοι και τα ειδικά τεμάχια που θα χρησιμοποιηθούν θα είναι της σειράς 41 από μη πλαστικοποιημένο πολυβινυλοχλωρίδιο, εσωτερικής διαμέτρου Φ125 και θα πρέπει να πληρούν τις διαστάσεις, ανοχές και απαιτήσεις ποιότητας και δοκιμασίας που προβλέπονται από τον κανονισμό του ΕΛΟΤ 476, σειρά 41. β) Η εργασία τοποθέτησης του σωλήνα στο μέσο του ορύγματος και η τοποθέτηση των ειδικών τεμαχίων περιλαμβανομένων των συνδέσμων των σωλήνων μεταξύ τους. Επίσης περιλαμβάνεται η επεξεργασία των αρμών για την επίτευξη απολύτου στεγανότητας, ως και κάθε εργασίας απαιτουμένη για την πλήρη και ασφαλή λειτουργία της διακλαδώσεως, εφαρμοζομένων σχολαστικώς τα αναφερόμενα στις Τεχνικές Προδιαγραφές για τον τρόπο κατασκευής τους γ) H σύνδεση της σωληνώσεως με τον αγωγό ακαθάρτων, είτε υφίσταται στον αγωγό αναμονή είτε όχι, μαζί με τα απαιτούμενα υλικά συνδέσεως (τσιμεντοκονία, σκυρόδεμα κ.λ.π.). Η σύνδεση αυτή θα κατασκευάζεται απολύτως έντεχνη και στεγανή και σύμφωνα με τις σχετικές Τεχνικές Προδιαγραφές. Αναφέρεται ότι στην παρούσα τιμή δεν περιλαμβάνεται η δαπάνη που θα απαιτηθεί για την προμήθεια και τοποθέτηση του ειδικού τεμαχίου σωληνώσεως συνδέσεως της διακλαδώσεως με τον αγωγό (σαμάρι με μούφα), η οποία θα πληρωθεί σύμφωνα με το 6ο άρθρο του παρόντος τιμολογίου. δ) Ο εγκιβωτισμός του σωλήνα σε άμμο καλής ποιότητας (βαθμός συμπύκνωσης 90% PROCTOR τουλάχιστον), μέχρι ύψος 0,30 μ. επάνω από το εξωράχιο. Περιλαμβάνεται η προμήθεια και μεταφορά Σελίδα 13 από 22

14 άμμου και η εργασία του εγκιβωτισμού του σωλήνα σ' αυτή. Επισημαίνεται ότι η άμμος θα τοποθετείται σε στρώσεις μέχρι 0,30 μ. και θα συμπυκνώνεται πλάι και πάνω από το σωλήνα με τα χέρια ή με ελαφρά μηχανήματα με ιδιαίτερη φροντίδα ώστε να αποφευχθεί η οποιαδήποτε ζημιά ή μετακίνηση της σωλήνωσης. Η συμπίεση με μηχανικά μέσα ακριβώς πάνω από το σωλήνα θα αρχίζει μετά από 0,30 μ. επίχωσης. Ο βαθμός συμπύκνωσης θα ελέγχεται από την Υπηρεσία με εργαστηριακές έρευνες που η δαπάνη τους θα βαρύνει τον ανάδοχο. Επισημαίνεται ότι στην παρούσα τιμή δεν περιλαμβάνεται η τυχόν δαπάνη που θα απαιτηθεί για τον τυχόν απαιτούμενο εγκιβωτισμό του σωλήνα σε σκυρόδεμα, για παράδειγμα "Τρόπος κατασκευής εξωτερικής διακλάδωσης Λύση 3 (Ε.ΥΔ.Α.Π.)" (ειδική περίπτωση πάνω από υπάρχοντα αγωγό ύδρευσής), η οποία θα πληρωθεί με το 13ο (σκυρόδεμα) και 14ο (ξυλότυποι) άρθρα του παρόντος τιμολογίου. ε) Οι κάθε είδους δαπάνες για τον έλεγχο εκ μέρους του αναδόχου από εργαστηριακής άποψης των σωλήνων που θα προμηθευθεί, καθόσον αυτός και μόνο είναι υπεύθυνος για την ασφάλεια και αντοχή του κατασκευαζόμενου έργου. στ) Γενικά οιεσδήποτε συμπληρωματικές εργασίες και υλικά που θεωρούνται αναγκαία για την έντεχνη και ασφαλή εκτέλεση και λειτουργία της διακλάδωσης και γενικότερα του όλου έργου κι αν ακόμη δεν αναφέρονται στο γενικό μέρος του τιμολογίου, στις σχετικές Τεχνικές Προδιαγραφές και στα λοιπά συμβατικά στοιχεία της εργολαβίας. ζ) Οι δημιουργούμενες δαπάνες για την αντιμετώπιση των τυχόν δυσχερειών από τα συναντώμενα κάτω από το έδαφος εμπόδια και δίκτυα Οργανισμών Κοινής Ωφελείας, αγωγών οιασδήποτε άλλης φύσεως και προελεύσεως και γενικά όλες οι απαιτούμενες δαπάνες για την αντιμετώπιση οιασδήποτε φύσεως άλλων δυσχερειών που τυχόν συναντούνται κατά την κατασκευή. Περιλαμβάνονται επίσης όλες οι αυξημένες δαπάνες κατασκευής της διακλαδώσεως, οι προερχόμενες από τη μείωση της αποδόσεως των μηχανημάτων και εργατοτεχνιτών εξαιτίας της υπάρξεως των ανωτέρω δυσχερειών της τμηματικής εργασίας, λόγω εμποδίων, της τυχόν επιβαλλόμενης νυχτερινής εργασίας σε στοά και λόγω της τυχόν ολοκληρωτικής κατασκευής της διακλαδώσεως σε στοά (σε περίπτωση απαγορεύσεως της τομής υπό της Αστυνομίας ή των αρμοδίων Υπηρεσιών). η) Επανακατασκευή των απαιτούμενων τεχνικών έργων και αγωγών τα οποία εκ της φύσεως του έργου έχουν καθαιρεθεί πριν ή κατά τη διάρκεια της κατασκευής του αγωγού, δηλαδή αγωγών ακαθάρτων, ομβρίων, φρεατίων επίσκεψης και συμβολής, φρεατίων υδροσυλλογής εξωτερικών διακλαδώσεων, αγωγών άλλων εταιρειών, τεχνικών έργων ιδιωτών κ.λ.π. Η επανακατασκευή όλων αυτών θα γίνεται σύμφωνα με τους ισχύοντες κανόνες της τέχνης, τις Τεχνικές Προδιαγραφές, τις υποδείξεις της υπηρεσίας και πάντως απολύτως έντεχνα έτσι ώστε μετά την επανακατασκευή το αποκαθιστάμενο ή επανακατασκευαζόμενο τεχνικό έργο ή αγωγός ή τυχόν άλλο καθαιρεθέν έργο, δημόσιο ή ιδιωτικό, να λειτουργεί όπως και προ της καθαίρεσής του. Περιλαμβάνονται όλα τα απαραίτητα υλικά, εφόδια και εργασία για την πλήρη επανακατασκευή τους. θ) Προσωρινή έμφραξη των άκρων της διακλάδωσης (προς το μέρος του ακινήτου) όπου και όσες φορές απαιτηθεί, με λιθοδομή ή άλλο τρόπο, κατά τις υποδείξεις της υπηρεσίας. ι) Η λήψη μέτρων προστασίας για αποφυγή ζημιών στην διακλάδωση από τυχόν πλημμύρες, καταπτώσεις κ.λ.π. Περιλαμβάνεται η δαπάνη για την πλήρη αποκατάσταση της διακλάδωσης, από τις τυχόν ζημιές που θα υποστεί, λόγω μη λήψεως των απαραίτητων μέτρων προστασίας. ια) Ο καθαρισμός της διακλάδωσης μετά την αποπεράτωση του όλου έργου, από τυχόν χώματα, άλλα υλικά, σκουπίδια κ.λ.π. ώστε αυτή να είναι έτοιμη για λειτουργία. ιβ) Ειδικές διευκρινίσεις και εργασίες που περιλαμβάνονται στις τιμές της διακλάδωσης. Ρητά αναφέρεται ότι στην ανηγμένη τιμή μονάδας του άρθρου του τιμολογίου περιλαμβάνεται : 1) η δαπάνη καθαίρεσης εάν τούτο απαιτηθεί τυχόν υπάρχουσας παράνομης διακλάδωσης, 2) η δαπάνη καθαίρεσης τυχόν υπάρχουσας νόμιμης διακλάδωσης, η οποία θα αντικατασταθεί (ανακατασκευασθεί) από την νεοκατασκευαζόμενη διακλάδωση. ιγ) Η σύνδεση της σωληνώσεως με την έξοδο παρά την ρυμοτομική γραμμή του εσωτερικού αποχετευτικού δικτύου του ακινήτου, εφ όσον βεβαίως έχει ήδη κατασκευαστεί το εσωτερικό δίκτυο και η έξοδος του βρίσκεται στο δηλωθέν, δια γραπτής δηλώσεως του ιδιοκτήτη στην σχετική αίτηση του προς τον Δήμο, σημείο της ρυμοτομικής γραμμής του ακινήτου Στην περίπτωση κατά την οποία δεν υπάρχει ή δεν ανευρίσκεται η έξοδος του εσωτερικού αποχετευτικού δικτύου του ακινήτου, τότε το άκρο της κατασκευασθείσας διακλαδώσεως θα σφραγίζεται δια πλαστικού ή ξύλινου πώματος, για την μελλοντική σύνδεση που θα εκτελεσθεί από τον ιδιοκτήτη του ακινήτου. Η τιμή αναφέρεται σε μήκος κατασκευαζόμενης διακλαδώσεως σε οριζόντια προβολή, μετρούμενη από την ρυμοτομική γραμμή μέχρι τον άξονα του αγωγού ακαθάρτων υδάτων. Η εργασία θα είναι έντεχνη και σύμφωνα με τις σχετικές Τεχνικές Προδιαγραφές. Σελίδα 14 από 22

15 Ένα (1) μέτρο μήκους εξωτερικής διακλάδωσης. Τιμή ανά μέτρο μήκους (μ.μ.). Ευρώ (Αριθμητικά): 15,30 (Ολογράφως) : δέκα πέντε και τριάντα λεπτά A.T. : 5 Άρθρο : ΝΑΥΔΡ Ν\ Κατασκευή φρεατίου προσαρμογής - ελέχγου εξωτερικής διακλάδωσης πλήρως τοποθετημένου. Κωδικοί αναθεώρησης: ΥΔΡ % ΥΔΡ % Πλήρης κατασκευή φρεατίου ελέχγου - επισκέψεως. Κατασκευασμένο στο σημείο σύνδεσης της εξωτερικής διακλάδωσης με το εσωτερικό αποχετευτικό δίκτυο του ακινήτου, δίπλα στην ρυμοτομική γραμμή, σύμφωνα με τα κατασκευαστικά σχέδια της Ε.Υ.Δ.Α.Π. Διαστάσεων 30Χ30 εκ. και ύψους 30 εκ. Προκατασκευασμένο από πρόχυτο σκυρόδεμα C12/15 (Β160) ή κατασκευασμένο επί τόπου του έργου από σκυρόδεμα C12/15 (Β160). Το πάνω άκρο του σωλήνα ελέγχου, από πλαστικό σωλήνα PVC της σειράς 41 διαμέτρου Dεσ =200 mm, θα φέρει πώμα πλαστικό, βιδωτό (τάπα καθαρισμού), που θα βιδώνει με ειδικό πλαστικό τεμάχιο με βόλτες. Στο πάνω μέρος φέρει διπλό κάλυμμα χυτοσίδηρο και θα έρχεται "πρόσωπο" με την στάθμη του πεζοδρομίου. Το κάτω μέρος θα κατασκευασθεί από ειδικό τεμάχιο (ταυ) από P.V.C. Φ125/200/125. Στην τρίτη οπή του ταυ τοποθετείται η σωλήνα ελέγχου, διαμέτρου Φ 200. Το ειδικό τεμάχιο ταυ θα εγκιβωτίζεται μέσα σε σκυρόδεμα C12/15 (B160). Η προμήθεια και η εργασία τοποθέτησης του ειδικού εξαρτήματος (ταυ) από PVC προσαρμογής αποχέτευσης Φ125/200/125 δεν περιλαμβάνεται στην τιμή του άρθρου και πληρώνεται χωριστά με το αντίστοιχο άρθρο του τιμολογίου της μελέτης. Στην τιμή περιλαμβάνονται η προμήθεια φόρτωση, μεταφορά από οποιαδήποτε απόσταση επί τόπου του έργου, πλαστικού σωλήνα Φ200 σειράς 41, πώματος πλαστικού, προκατασκευασμένου φρεατίου εκ σκυροδέματος μετά του χυτοσιδήρου καλύμματος διαστάσεων 30Χ30. Η εργασία τοποθέτησης των σωλήνων και όλων των εξαρτημάτων, η στερέωση τους μέχρι τη στάθμη του πεζοδρομίου, η εργασία σκυροδέματος όπου απαιτείται, ο εγκιβωτισμός με άμμο λατομείου και γενικά οποιασδήποτε φύσεως εργασία και υλικό που θεωρούνται αναγκαία για την έντεχνη, ασφαλή εκτέλεση και τη λειτουργία του φρεατίου και αν ακόμα δεν αναφέρεται στο τεχνικό μέρος του τιμολογίου, τις τεχνικές προδιαγραφές και τα λοιπά συμβατικά στοιχεία της εργολαβίας. Τιμή ανά τεμάχιο πλήρως κατασκευασμένου φρεατίου. Τιμή ανά τεμάχιο (τεμ). Ευρώ (Αριθμητικά): 59,45 (Ολογράφως) : πενήντα εννέα και σαράντα πέντε λεπτά A.T. : 6 Άρθρο : ΝΑΥΔΡ Ειδικά τεμάχια σωληνώσεων από PVC-U Σαμάρι με μούφα, συγκολλητό σε αγωγούς υπονόμων από πλαστικούς σωλήνες PVC-U της σειράς 41 Σαμάρι/μούφα ονομαστικών διαμέτρων 200/125 mm. Κωδικός αναθεώρησης: ΥΔΡ % Προμήθεια, μεταφορά επί τόπου, προσέγγιση και τοποθέτηση ειδικών τεμαχίων σωληνώσεων κατασκευασμένων από μη πλαστικοποιημένο πολυβινυλοχλωρίδιο (PVC-U), με μηχανική σύνδεση ή με συγκόλληση, αναλόγως του τύπου του ειδικού τεμαχίου. Συμπεριλαμβάνονται οι αντίστοιχοι ελαστικοί δακτύλιοι στεγάνωσης κατά ΕΛΟΤ ΕΝ και τα απαιτούμενα υλικά συγκόλλησης. Σαμάρι με μούφα, συγκολλητό σε αγωγούς υπονόμων από πλαστικούς σωλήνες PVC-U της σειράς 41. Τυποποιημένα συγκολλητά σαμάρια με μούφα από PVC για την σύνδεση αγωγών ακαθάρτων με το δίκτυο. Στην τιμή μονάδας περιλαμβάνεται η διάνοιξη οπής στο τοίχωμα του αγωγού με χρήση διατρητικής συσκευής σωληνώσεων, η προετοιμασία της επιφανείας του αγωγού για την συγκόλληση, καθώς και πώμα ονομαστικής διαμέτρου 160 mm, για την περίπτωση αναμονών συνδέσεων Σαμάρι/μούφα ονομαστικών διαμέτρων 200/125 mm. Τιμή ανά τεμάχιο (τεμ.) πλήρως εγκατεστημένου σαμαριού με μούφα. Σελίδα 15 από 22

16 Ευρώ (Αριθμητικά): 30,30 (Ολογράφως) : τριάντα και τριάντα λεπτά A.T. : 7 Άρθρο : ΝΑΥΔΡ Αποκατάσταση ασφαλτικών οδοστρωμάτων στις θέσεις ορυγμάτων υπογείων δικτύων, που έφεραν ασφαλτικές στρώσεις μέσου πάχους 5 cm Κωδικός αναθεώρησης: ΝΟΔΟ 4521Β 100% Για τις εργασίες πλήρους επαναφοράς ενός τετραγωνικού μέτρου αποξηλωθέντος ασφαλτικού οδοστρώματος, ήτοι: 1. Διάστρωση και συμπύκνωση υλικού οδοστρωσίας με αδρανή υλικά λατομείου, κατά στρώσεις πάχους έως 15 cm και συνολικού πάχους ίσου με το προϋπάρχον. 2. Εφαρμογή ασφαλτικής προεπάλειψης 3. Ασφαλτική στρώση βάσης με ασφαλτόμιγμα, παρασκευαζόμενο εν θερμώ σε μόνιμη εγκατάσταση, συμπυκνωμένου πάχους 50 mm 4. Διάστρωση και συμπύκνωση ασφαλτομίγματος παραγόμενου εν θερμώ σε μόνιμη εγκατάσταση, συνολικού πάχους ίσου με το προϋπάρχον κατά στρώσεις συμπυκνωμένου πάχους έως 50 mm. 5. Εφαρμογή ασφαλτικής συγκολλητικής επάλειψης στην περίπτωση εφαρμογής διπλής ασφαλτικής στρώσης Περιλαμβάνεται η προμήθεια και μεταφορά επί τόπου όλων των ενσωματουμένων υλικών, η λήψη μέτρων για τις απαιτούμενες κυκλοφοριακές ρυθμίσεις και η απασχόληση προσωπικού, εξοπλισμού και μέσων για την εκτέλεση των εργασιών, καθώς και η συλλογή και απομάκρυνση τυχόν πλεοναζόντων υλικών και ο καθαρισμός του οδοστρώματος με χρήση μηχανικού σαρώθρου μετά την ολοκλήρωση των εργασιών. Το παρόν άρθρο έχει εφαρμογή ανεξαρτήτως της εκτάσεως των αποκαταστάσεων και των κυκλοφοριακών συνθηκών στην θέση εκτέλεσης των εργασιών. Οι επιμέρους εργασίες θα εκτελούνται σύμφωνα με τα καθοριζόμενα στα αντίστοιχα άρθρα του τιμολογίου έργων οδοποιίας (ΝΕΤ ΟΔΟ). Τιμή ανά τετραγωνικό μέτρο (m2) πλήρους αποκατάστασης οδοστρώματος, ανάλογα με το πάχος των ασφαλτικών στρώσεων που προϋπήρχαν, ως εξής: Αποκατάσταση ασφαλτικών οδοστρωμάτων που έφεραν ασφαλτικές στρώσεις μέσου πάχους 5 cm. Ευρώ (Αριθμητικά): 12,40 (Ολογράφως) : δώδεκα και σαράντα λεπτά A.T. : 8 Άρθρο : ΝΑΥΔΡ Αποκατάσταση ασφαλτικών οδοστρωμάτων στις θέσεις ορυγμάτων υπογείων δικτύων, που έφεραν ασφαλτικές στρώσεις μέσου πάχους 10 cm Κωδικός αναθεώρησης: ΝΟΔΟ 4521Β 100% Για τις εργασίες πλήρους επαναφοράς ενός τετραγωνικού μέτρου αποξηλωθέντος ασφαλτικού οδοστρώματος, ήτοι: 1. Διάστρωση και συμπύκνωση υλικού οδοστρωσίας με αδρανή υλικά λατομείου, κατά στρώσεις πάχους έως 15 cm και συνολικού πάχους ίσου με το προϋπάρχον. 2. Εφαρμογή ασφαλτικής προεπάλειψης 3. Ασφαλτική στρώση βάσης με ασφαλτόμιγμα, παρασκευαζόμενο εν θερμώ σε μόνιμη εγκατάσταση, συμπυκνωμένου πάχους 50 mm 4. Διάστρωση και συμπύκνωση ασφαλτομίγματος παραγόμενου εν θερμώ σε μόνιμη εγκατάσταση, συνολικού πάχους ίσου με το προϋπάρχον κατά στρώσεις συμπυκνωμένου πάχους έως 50 mm. 5. Εφαρμογή ασφαλτικής συγκολλητικής επάλειψης στην περίπτωση εφαρμογής διπλής ασφαλτικής στρώσης Περιλαμβάνεται η προμήθεια και μεταφορά επί τόπου όλων των ενσωματουμένων υλικών, η λήψη μέτρων για τις απαιτούμενες κυκλοφοριακές ρυθμίσεις και η Σελίδα 16 από 22

17 απασχόληση προσωπικού, εξοπλισμού και μέσων για την εκτέλεση των εργασιών, καθώς και η συλλογή και απομάκρυνση τυχόν πλεοναζόντων υλικών και ο καθαρισμός του οδοστρώματος με χρήση μηχανικού σαρώθρου μετά την ολοκλήρωση των εργασιών. Το παρόν άρθρο έχει εφαρμογή ανεξαρτήτως της εκτάσεως των αποκαταστάσεων και των κυκλοφοριακών συνθηκών στην θέση εκτέλεσης των εργασιών. Οι επιμέρους εργασίες θα εκτελούνται σύμφωνα με τα καθοριζόμενα στα αντίστοιχα άρθρα του τιμολογίου έργων οδοποιίας (ΝΕΤ ΟΔΟ). Τιμή ανά τετραγωνικό μέτρο (m2) πλήρους αποκατάστασης οδοστρώματος, ανάλογα με το πάχος των ασφαλτικών στρώσεων που προϋπήρχαν, ως εξής: Αποκατάσταση ασφαλτικών οδοστρωμάτων που έφεραν ασφαλτικές στρώσεις μέσου πάχους 10 cm. Ευρώ (Αριθμητικά): 18,50 (Ολογράφως) : δέκα οκτώ και πενήντα λεπτά A.T. : 9 Άρθρο : ΝΑΥΔΡ 4.05 Αποξήλωση κρασπέδων πρόχυτων ή μή Κωδικός αναθεώρησης: ΥΔΡ % Αποξήλωση κρασπέδων πεζοδρομίων με χρήση αεροσφυρών, με την φόρτωση επί αυτοκινήτου και την μεταφορά σε οποιαδήποτε απόσταση. Η εργασία θα εκτελείται με ιδιαίτερη επιμέλεια προκειμένου να ελαχιστοποιηθεί το ποσοστό θραυομένων κρασπέδων κατά την αποξήλωση. Τα ακέραια κράσπεδα θα συγκεντρώνονται και θα στοιβάζονται παραπλεύρως του ορύγματος προκειμένου να επαναχρησιμοποιηθούν κατά την αποκατάσταση του πεζοδρομίου. Ο προσδιορισμός της τιμής του αστερίσκου θα γίνεται με βάση την συμβατική παραδοχή ότι ανά τρέχον μέτρο αποξήλωσης κρασπέδων προκύπτουν 0,075 m3 προϊόντων προς μεταφορά για οριστική απόθεση, ως εξής: = 0,075 m3 x S x E/m3.km (βλπ. Γενικούς Ορους του Τιμολογίου) όπου S η μέση απόσταση μέχρι τον χώρο απόθεσης, σύμφωνα με τους περιβαλλοντικούς όρους ή την σχετική έγκριση της αρμόδιας αρχής. Τιμή ανά τρέχον μέτρο (μμ). ΕΥΡΩ : 3,30 + ΜΤΦ Δαπάνη μεταφοράς σε αστικές περιοχές, απόσταση 30 (>=5km), με παρατεταμένη αναμονή φορτοεκφόρτωσης (ασφαλτικά, εκσκαφές θεμελίων και χανδάκων, μικρής κλίμακας εκσκαφές) (0,21 + 0,03 = 0,24 /m3.km) 30 x 0,24 x 0,075 = 0,54 Συνολικό κόστος άρθρου 3,84 Ευρώ (Αριθμητικά) : 3,84 (Ολογράφως) : τρία και ογδόντα τέσσερα λεπτά A.T. : 10 Άρθρο : ΝΑΟΔΟ Β51 Πρόχυτα κράσπεδα από σκυρόδεμα Κωδικός αναθεώρησης: ΝΟΔΟ % Τοποθέτηση προκατασκευασμένων κρασπέδων από σκυρόδεμα κατηγορίας C20/25, διατομής πλάτους 0,15 m και ύψους 0,25 έως 0,30 m, σύμφωνα με τα σχέδια λεπτομερειών της μελέτης, με απότμηση, ευθυγράμμων ή καμπύλων, κατά ΕΛΟΤ ΕΝ 1340, προς κατασκευή νησίδων ασφαλείας, πεζοδρομίων, κόμβων κ.λ.π., τα οποία θα παρασκευάζονται σε βιομηχανική εγκατάσταση με δόνηση και συμπίεση, αποκλειομένης της παρασκευής τους επί τόπου του έργου με αυτοσχέδιους ξυλότυπους. Εκτέλεση εργασιών σύμφωνα με την ΕΤΕΠ "Κράσπεδα, ρείθρα και τάφροι ομβρίων καταστρώματος οδών επενδεδυμένες με σκυρόδεμα". Στην τιμή μονάδας περιλαμβάνονται: - η προμήθεια και μεταφορά των κρασπέδων και όλων των απαιτούμενων υλικών πλην του σκυροδέματος της βάσης έδρασης, - η τοποθέτησή τους σε ευθυγραμμία ή καμπύλη στις προβλεπόμενες θέσεις από τα σχέδια οριζοντιογραφικά και υψομετρικά, με χρήση τεμαχίων μήκους όχι μικρότερου των 0,50 m, με λεία επιφάνεια, η στερέωση των κρασπέδων με κατασκευή πίσω από αυτά συνεχούς πρίσματος διατομής 0,10x0,20 m από σκυρόδεμα κατηγορίας C8/10, ο εγκιβωτισμός τους και η αρμολόγησή τους με Σελίδα 17 από 22

18 τσιμεντοκονία αναλογίας 650 kg τσιμέντου ανά m3 άμμου. Τιμή ανά μέτρο μήκους πλήρως τοποθετημένου κρασπέδου χωρίς την βάση έδρασής του, η οποία επιμετράται ιδιαιτέρως. Ευρώ (Αριθμητικά): 9,60 (Ολογράφως) : εννέα και εξήντα λεπτά A.T. : 11 Άρθρο : ΝΑΥΔΡ 4.04 Αποξήλωση πλακοστρώσεων πεζοδρομίων. Κωδικός αναθεώρησης: ΥΔΡ % Αποξήλωση πλακοστρώσεων πεζοδρομίων και της υπόβασής τους, με χρήση αεροσφυρών, με την φόρτωση επί αυτοκινήτου και την μεταφορά σε οποιαδήποτε απόσταση. Η εργασία θα εκτελείται με ιδιαίτερη επιμέλεια προκειμένου να ελαχιστοποιηθεί το ποσοστό θραυομένων πλακών κατά την αποξήλωση. Οι ακέραιες πλάκες θα συγκεντρώνονται και θα στοιβάζονται παραπλεύρως του ορύγματος προκειμένου να επαναχρησιμοποιηθούν κατά την αποκατάσταση της πλακόστρωσης. Ο προσδιορισμός της τιμής του αστερίσκου θα γίνεται με βάση την συμβατική παραδοχή ότι ανά τετραγωνικό μέτρο αποξήλωσης πλακόστρωσης προκύπτουν 0,10 m3 προϊόντων προς μεταφορά για οριστική απόθεση, ως εξής: = 0,10 m3 x S x E/m3.km (βλπ. Γενικούς Ορους του Τιμολογίου) όπου S η μέση απόσταση μέχρι τον χώρο απόθεσης, σύμφωνα με τους περιβαλλοντικούς όρους ή την σχετική έγκριση της αρμόδιας αρχής. Τιμή ανά τετραγωνικό μέτρο (m2). ΕΥΡΩ : 12,40 + ΜΤΦ Δαπάνη μεταφοράς σε αστικές περιοχές, απόσταση 30 (>=5km), με παρατεταμένη αναμονή φορτοεκφόρτωσης (ασφαλτικά, εκσκαφές θεμελίων και χανδάκων, μικρής κλίμακας εκσκαφές) (0,21 + 0,03 = 0,24 /m3.km) 30 x 0,24 x 0,10 = 0,72 Συνολικό κόστος άρθρου 13,12 Ευρώ (Αριθμητικά) : 13,12 (Ολογράφως) : δέκα τρία και δώδεκα λεπτά A.T. : 12 Άρθρο : ΝΑΥΔΡ 4.13 Καθαίρεση κατασκευών από άοπλο σκυρόδεμα Κωδικός αναθεώρησης: ΥΔΡ % Καθαίρεση κατασκευών από άοπλο σκυρόδεμα, σε οποιαδήποτε θέση του έργου και στάθμη από το έδαφος ή το δάπεδο εργασίας, συμπεριλαμβανομένων των κάθε είδους απαιτουμένων ικριωμάτων και αντιστηρίξεων για την εξασφάλιση παρακειμένων κατασκευών, με την φόρτωση των προϊόντων καθαίρεσης και την μεταφορά τους σε οποιαδήποτε απόσταση. Τιμή ανά κυβικό μέτρο (m3) πραγματικού όγκου καθαιρουμένης κατασκευής, με βάση αναλυτική επιμέτρηση. Ευρώ (Αριθμητικά): 20,60 (Ολογράφως) : είκοσι και εξήντα λεπτά A.T. : 13 Άρθρο : ΝΑΥΔΡ 4.10 Αποκατάσταση επίστρωσης πεζοδρομίου νησίδας ή πλατείας στις θέσεις ορυγμάτων υπογείων δικτύων. Κωδικός αναθεώρησης: ΥΔΡ % Αποκατάσταση επίστρωσης πεζοδρομίου, νησίδας ή πλατείας, η οποία έχει αποξηλωθεί για την κατασκευή υπογείου δικτύου, στην προτέρα της κατάσταση, με χρήση των τσιμεντοπλακών, κυβολίθων, λιθοσωμάτων, μαρμάρων κλπ που έχουν εξαχθεί χωρίς φθορές κατά την αποξήλωση και συμπλήρωσή τους με υλικά της αυτής υφής, χρωματισμού και διαστάσεων για την εξασφάλιση ενιαίας μορφής της συνολικής επίστρωσης του χώρου και κατά τα λοιπά σύμφωνα με την ΕΤΕΠ "Αποκατάσταση πλακοστρώσεων στις θέσεις διέλευσης υπογείων δικτύων" Σελίδα 18 από 22

19 Στην τιμή μονάδας περιλαμβάνονται : α. Η προμήθεια και μεταφορά επί τόπου των απαιτουμένων προσθέτων υλικών επίστρωσης, του αυτού τύπου και μορφής με τα προϋπάρχοντα β. Η προμήθεια και μεταφορά επί τόπου των υλικών αποκατάστασης του υποστρώματος, στην προτέρα του μορφή: άμμος έδρασης ή στρώση σκυροδέματος (με ή χωρίς πλέγμα οπλισμού) γ. Η κατασκευή του υποστρώματος έδρασης και η τοποθέτηση των πλακών, κυβολίθων, λιθοσωμάτων κλπ, έτσι ώστε οι αρμοί και οι τυχόν αρχιτεκτονικές διαμορφώσεις (εναλλαγή χρωμάτων ή υφής πλακών κλπ) να εναρμονίζονται πλήρως προς την περιβάλλουσα επίστρωση. Επισημαίνεται ότι στα όρια της ζώνης αποκατάστασης οι πλάκες θα είναι πλήρεις (άν έχει χρησιμοποιηθεί αρμοκόφτης για την χάραξη της ζώνης του ορύγματος, οι πλάκες που έχουν τεμαχισθεί, κατά την επαναφορά της επίστρωσης θα αντικαθίστανται με πλήρεις). Τιμή ανά τετραγωνικό μέτρο (m2) πλήρους ανακατασκευής και επαναφοράς επίστρωσης πεζοδρομίου Ευρώ (Αριθμητικά): 25,80 (Ολογράφως) : είκοσι πέντε και ογδόντα λεπτά A.T. : 14 Άρθρο : ΝΑΥΔΡ 4.11 Αποκατάσταση πεζοδρομίου από άοπλο σκυρόδεμα στις θέσεις ορυγμάτων υπογείων δικτύων. Κωδικός αναθεώρησης: ΥΔΡ % Aποκατάσταση πεζοδρομίου από άοπλο σκυρόδεμα, το οποίο έχει αποξηλωθεί για την κατασκευή υπογείου δικτύου, στην προτέρα του κατάσταση. Στην τιμή μονάδας περιλαμβάνονται : α. Η προμήθεια και προσκόμιση επί τόπου σκυροδέματος κατηγορίας C12/15. β. Η επιπέδωση και συμπύκνωση της επιφανείας έδρασης του σκυροδέματος και η διαβροχή της πριν από την σκυροδέτηση. γ. Ο καθαρισμός των παρειών του υπάρχοντος σκυροδέματος εκατέρωθεν του ορύγματος από χαλαρά υλικά δ. Η διάστρωση και συμπύνωση του σκυροδέματος αποκατάστασης του πεζοδρομίου, πάχους ίσου με το αποξηλωθέν, και η διαμόρφωση της τελικής επιφανείας έτσι ώστε να εναρμονίζεται πλήρως με την περιβάλλουσα επίστρωση (υφή, συνέχεια σκοτιών, αρμών κλπ). Τιμή ανά τετραγωνικό μέτρο (m2) ανακατασκευής πεζοδρομίου από σκυρόδεμα. Ευρώ (Αριθμητικά): 10,30 (Ολογράφως) : δέκα και τριάντα λεπτά A.T. : 15 Άρθρο : ΝΑΥΔΡ Παραγωγή, μεταφορά, διάστρωση, συμπύκνωση και συντήρηση σκυροδέματος Για κατασκευές από σκυρόδεμα κατηγορίας C12/15 Κωδικός αναθεώρησης: ΥΔΡ % Παραγωγή ή προμήθεια, μεταφορά επί τόπου του έργου, διάστρωση και συμπύκνωση σκυροδέματος οποιασδήποτε κατηγορίας ή ποιότητος, σύμφωνα με τις διατάξεις του Προτύπου ΕΛΟΤ ΕΝ 206-1, του Κανονισμού Τεχνολογίας Σκυροδέματος (ΚΤΣ) και του Ε.Κ.Ω.Σ. (εφ' όσον δεν αντιβαίνουν προς τις διατάξεις του ΕΛΟΤ ΕΝ 206-1), καθώς και τις απαιτήσεις της Μελέτης. Επισημαίνεται ότι η κατασκευή των καλουπιών επιμετράται ιδιαίτερα με βάση τα οικεία άρθρα του ΝΕΤ ΥΔΡ. Στην τιμή περιλαμβάνονται: α. Η προμήθεια, η μεταφορά από οποιαδήποτε απόσταση στη θέση του έργου, του σκυροδέματος, εφόσον πρόκειται για εργοστασιακό σκυρόδεμα, ή η προμήθεια, φορτοεκφόρτωση όλων των απαιτούμενων υλικών (αδρανών, τσιμέντων, νερού) για την παρασκευή του σκυροδέματος, εφόσον το σκυρόδεμα παρασκευάζεται στο εργοτάξιο Σελίδα 19 από 22
