1 Δημοτική Επιχείρηση Ύδρευσης Αποχέτευσης Λέσβου Ελευθερίου Βενιζέλου 13-17, Λέσβος Τηλ: Fax: Κατασκευή καταθλιπτικού αγωγού αποχέτευσης και παροχής υδροδότησης του Προαναχωρησιακού Κέντρου Κράτησης υπηκόων τρίτων χωρών προς ΤΙΤΛΟΣ ΜΕΛΕΤΗΣ: επιστροφή και του Κέντρου Πρώτης Υποδοχής στο στρατόπεδο Παραδέλλη στη θέση Πουριά-Μαρμαρά- Μόρια Μυτιλήνης ΑΡΙΘΜΟΣ ΜΕΛΕΤΗΣ: 4/2015 Ευρωπαϊκό Ταμείο Επιστροφής - Ταμείο Εξωτερικών ΧΡΗΜΑΤΟΔΟΤΗΣΗ: Συνόρων και Εθνική Συμμετοχή ΠΡΟΫΠΟΛΟΓΙΣΜΟΣ: ,40 χωρίς τον Φ.Π.Α. ΠΡΟΜΕΤΡΗΣΗ ΕΡΓΑΣΙΩΝ Άρθρο 1 ο : Εκσκαφή ορυγμάτων υπογείων δικτύων σε έδαφος γαιώδες ή ημιβραχώδες. Με πλάτος πυθμένα έως 3,00 m, με την φόρτωση των προϊόντων εκσκαφής επί αυτοκινήτου, την σταλία του αυτοκινήτου και την μεταφορά σε οποιαδήποτε απόσταση. Για βάθος ορύγματος έως 4,00 m. 1.Από πίνακα 1 564,94 m³ 2.Για διεύρυνση σκαμμάτων στις θέσεις φρεατίων δικλίδων & για ΟΚΩ 20,00 3.Στρογγύλευση 5,06 590,00 m³ Άρθρο 2 ο : Εκσκαφή ορυγμάτων υπογείων δικτύων σε έδαφος βραχώδες. Με πλάτος πυθμένα έως 3,00 m, με την φόρτωση των προϊόντων εκσκαφής επί αυτοκινήτου και την μεταφορά σε απόσταση. Για βάθος ορύγματος έως 4,00 m. 1.Από πίνακα 1 188,31 m³ 2.Για διεύρυνση σκαμμάτων στις θέσεις φρεατίων δικλίδων & για ΟΚΩ 10,00 3. Στρογγύλευση 0,35 210,00 m³ Άρθρο 3 ο : Αντιστηρίξεις παρειών χάνδακος με μεταλλικά πετάσματα Από πίνακα 1 63,87 m² Στρογγύλευση 0,13 64,00 m² Άρθρο 4 ο : Τομή οδοστρώματος με ασφαλτοκόφτη Από πίνακα 1 (μήκος ασφαλτοδρόμων τσιμεντ.) 508,20 μμ Τομές μήκος 508,20 x ,94 μμ Στρογγύλευση 13, ,00 μμ 1

στρατόπεδο Παραδέλλη στη θέση Πουριά-Μαρμαρά- Μόρια Μυτιλήνης ΑΡΙΘΜΟΣ ΜΕΛΕΤΗΣ: 4/2015 Ευρωπαϊκό Ταμείο Επιστροφής - Ταμείο Εξωτερικών ΧΡΗΜΑΤΟΔΟΤΗΣΗ: Συνόρων και Εθνική Συμμετοχή ΠΡΟΫΠΟΛΟΓΙΣΜΟΣ: 59.

2 Άρθρο 5 ο : Στρώσεις έδρασης και εγκιβωτισμός σωλήνων με άμμο προελεύσεως λατομείου Από πίνακα 1 287,02 m³ Απρόβλεπτα: 2,98 290,00m³ Άρθρο 6 ο : Επιχώσεις ορυγμάτων υπογείων δικτύων με διαβαθμισμένο θραυστό αμμοχάλικο λατομείου. Για συνολικό πάχος επίχωσης έως 50 εκ. Από πίνακα 1 (για βάθη επίχωσης έως των 50εκ.) 77,31 m³ Στρογγύλευση 2,69 80,00 m³ Άρθρο 7 ο : Επιχώσεις ορυγμάτων υπογείων δικτύων με διαβαθμισμένο θραυστό αμμοχάλικο λατομείου. Για συνολικό πάχος επίχωσης άνω των 50 εκ. Από πίνακα 1 (για βάθη επίχωσης άνω των 50εκ.) 278,87 m³ Στρογγύλευση 21,13 300,00 m³ Άρθρο 8 ο : Ανακατασκευή οδοστρώματος από Σκυρόδεμα. Από πίνακα 1 (4,75+19,80)x 1,00 x 0,15 3,68 m³ Στρογγύλευση 0,32 4,00 m³ Άρθρο 9 ο : Αποκατάσταση ασφαλτικών οδοστρωμάτων στις θέσεις ορυγμάτων υπογείων δικτύων. 1.Από πίνακα 1 Διατομές 5-8 8,84 x 1,00 8,84 m² Διατομές ,83 x 0,80 383,86 2.Διεύρινση σκαμμάτων για φρεάτια δικλίδων & στις θέσεις ΟΚΩ 10,00 3.Στρογγύλευση 2,30 405,00 m² Άρθρο 10 ο : Καθαιρέσεις μεμονωμένων στοιχείων ή τμημάτων κατασκευών από οπλισμένο σκυρόδεμα, συνήθους ακριβείας, με χρήση αεροσυμπιεστών κλπ συμβατικών μέσων (υδραυλική σφύρα, εργαλεία πεπιεσμένου αέρα, ηλεκτροεργαλεία) Στο Γεφύρι για διέλευση των αγωγών ύδρευσης & αποχέτευσης 0,50 m³ Άρθρο 11 ο : Καθαιρέσεις κατασκευών από άοπλο σκυρόδεμα Από πίνακα 1 για καθαιρέσεις τσιμεντοδρώμων & δαπέδου γεφυριού (4,75+19,80) x 1,00 x 0,15 3,68 m³ Στρογγύλευση 0,32 4,00 m³ Άρθρο 12 ο : Αποξήλωση κρασπέδων πρόχυτων ή μη. Στο σημεία 7&8 οριζοντιογραφίας 2τεμ x 1,00 μμ 2,00 μμ Άρθρο 13 ο : Προμήθεια και τοποθέτηση σιδηρού οπλισμού σκυροδεμάτων υδραυλικών έργων Φρεάτια Δικλίδων (σε συνδυασμό με ΑΤ14) 5,69 ( m3 ) x 40,00 (Kg/ m3) 227,60 Kg Στρογγύλευση 2,40 230,00 Kg 2

) 77,31 m³ Στρογγύλευση 2,69 80,00 m³ Άρθρο 7 ο : Επιχώσεις ορυγμάτων υπογείων δικτύων με διαβαθμισμένο θραυστό αμμοχάλικο λατομείου. Για συνολικό πάχος επίχωσης άνω των 50 εκ.

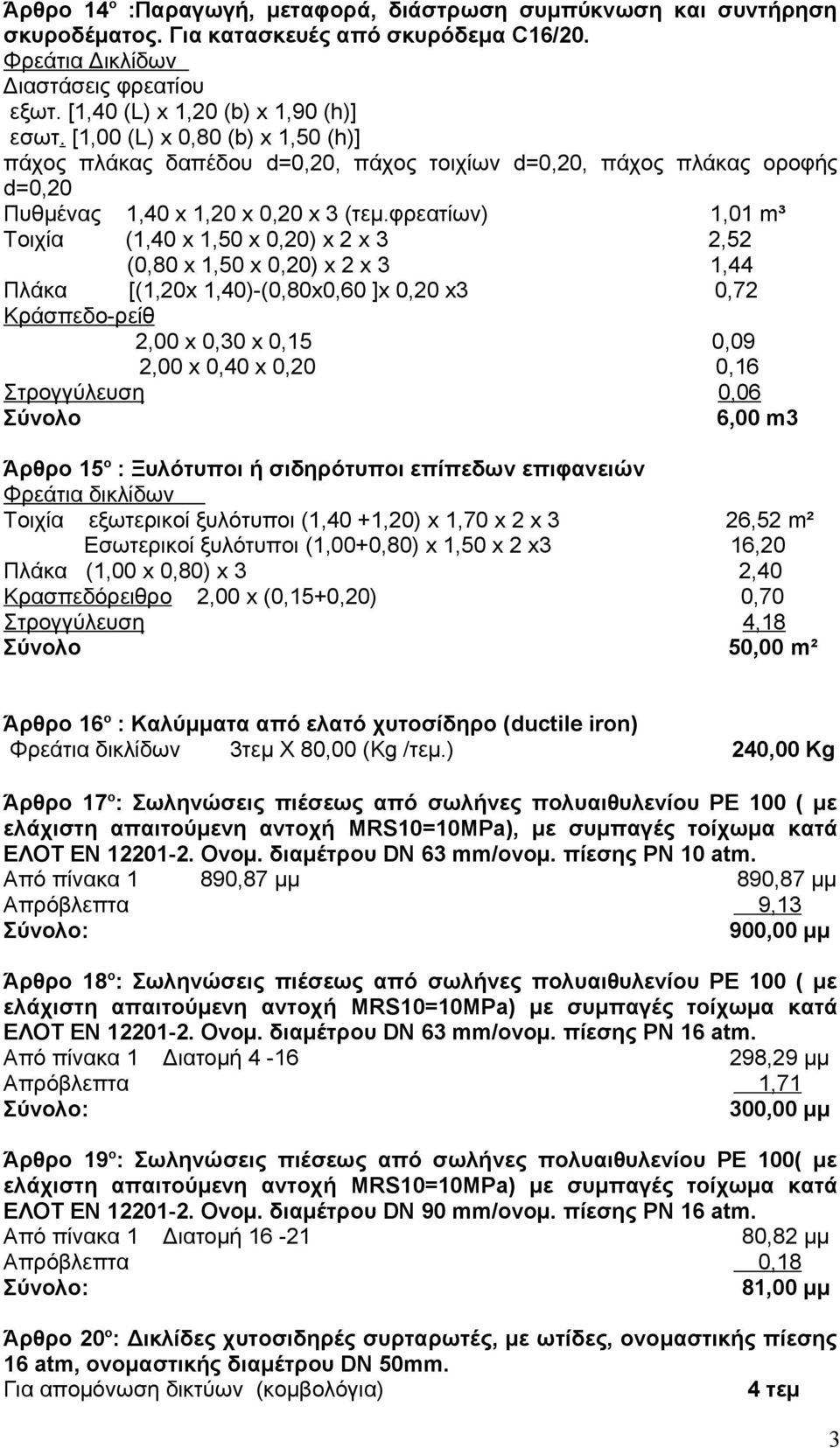

3 Άρθρο 14 ο :Παραγωγή, μεταφορά, διάστρωση συμπύκνωση και συντήρηση σκυροδέματος. Για κατασκευές από σκυρόδεμα C16/20. Φρεάτια Δικλίδων Διαστάσεις φρεατίου εξωτ. [1,40 (L) x 1,20 (b) x 1,90 (h)] εσωτ. [1,00 (L) x 0,80 (b) x 1,50 (h)] πάχος πλάκας δαπέδου d=0,20, πάχος τοιχίων d=0,20, πάχος πλάκας οροφής d=0,20 Πυθμένας 1,40 x 1,20 x 0,20 x 3 (τεμ.φρεατίων) 1,01 m³ Τοιχία (1,40 x 1,50 x 0,20) x 2 x 3 2,52 (0,80 x 1,50 x 0,20) x 2 x 3 1,44 Πλάκα [(1,20x 1,40)-(0,80x0,60 ]x 0,20 x3 0,72 Κράσπεδo-ρείθ 2,00 x 0,30 x 0,15 0,09 2,00 x 0,40 x 0,20 0,16 Στρογγύλευση 0,06 6,00 m3 Άρθρο 15 ο : Ξυλότυποι ή σιδηρότυποι επίπεδων επιφανειών Φρεάτια δικλίδων Τοιχία εξωτερικοί ξυλότυποι (1,40 +1,20) x 1,70 x 2 x 3 26,52 m² Εσωτερικοί ξυλότυποι (1,00+0,80) x 1,50 x 2 x3 16,20 Πλάκα (1,00 x 0,80) x 3 2,40 Κρασπεδόρειθρο 2,00 x (0,15+0,20) 0,70 Στρογγύλευση 4,18 50,00 m² Άρθρο 16 ο : Καλύμματα από ελατό χυτοσίδηρο (ductile iron) Φρεάτια δικλίδων 3τεμ Χ 80,00 (Kg /τεμ.) 240,00 Kg Άρθρο 17 ο : Σωληνώσεις πιέσεως από σωλήνες πολυαιθυλενίου ΡΕ 100 ( με ελάχιστη απαιτούμενη αντοχή MRS10=10MPa), με συμπαγές τοίχωμα κατά ΕΛΟΤ ΕΝ Ονομ. διαμέτρου DN 63 mm/ονομ. πίεσης PN 10 atm. Από πίνακα 1 890,87 μμ 890,87 μμ Απρόβλεπτα 9,13 900,00 μμ Άρθρο 18 ο : Σωληνώσεις πιέσεως από σωλήνες πολυαιθυλενίου ΡΕ 100 ( με ελάχιστη απαιτούμενη αντοχή MRS10=10MPa) με συμπαγές τοίχωμα κατά ΕΛΟΤ ΕΝ Ονομ. διαμέτρου DN 63 mm/ονομ. πίεσης PN 16 atm. Από πίνακα 1 Διατομή ,29 μμ Απρόβλεπτα 1,71 300,00 μμ Άρθρο 19 ο : Σωληνώσεις πιέσεως από σωλήνες πολυαιθυλενίου ΡΕ 100( με ελάχιστη απαιτούμενη αντοχή MRS10=10MPa) με συμπαγές τοίχωμα κατά ΕΛΟΤ ΕΝ Ονομ. διαμέτρου DN 90 mm/ονομ. πίεσης PN 16 atm. Από πίνακα 1 Διατομή ,82 μμ Απρόβλεπτα 0,18 81,00 μμ Άρθρο 20 ο : Δικλίδες χυτοσιδηρές συρταρωτές, με ωτίδες, ονομαστικής πίεσης 16 atm, ονομαστικής διαμέτρου DN 50mm. Για απομόνωση δικτύων (κομβολόγια) 4 τεμ 3

φρεατίων) 1,01 m³ Τοιχία (1,40 x 1,50 x 0,20) x 2 x 3 2,52 (0,80 x 1,50 x 0,20) x 2 x 3 1,44 Πλάκα [(1,20x 1,40)-(0,80x0,60 ]x 0,20 x3 0,72 Κράσπεδo-ρείθ 2,00 x 0,30 x 0,15 0,09 2,00 x 0,40 x 0,20

4 Άρθρο 21 ο : Δικλίδες χυτοσιδηρές συρταρωτές, με ωτίδες, ονομαστικής πίεσης 16 atm, ονομαστικής διαμέτρου DN 80mm. Για απομόνωση δικτύων (κομβολόγια) Άρθρο 22 ο : Σύνδεση αγωγού με φρεάτιο αποχέτευσης ακαθάρτων. Σύνδεση στο υφιστάμενο φρεάτιο αποχέτευσης (ΚΟΚΙΝΟΦΟΡΟΥ) Άρθρο 23 ο : Σύνδεση νέου αγωγού ύδρευσης σε υφιστάμενο χαλύβδινο δίκτυο εν λειτουργία με την τεχνική της διάτρησης υπό πίεση. Για διάμετρο υφιστάμενου αγωγού Φ250mm Σύνδεση στο αγωγό υδραγωγείου του Συνδέσμου. Άρθρο 24 ο : Κατασκευή σύνδεσης ύδρευσης με το εσωτερικό δίκτυο των εγκαταστάσεων Προαναχωρησιακό κέντρο κράτησης Κέντρο πρώτης υποδοχής 1 2 τεμ Άρθρο 25 ο : Διαμόρφωση σύνδεσης νέου αγωγού ύδρευσης από πολυαιθυλένιο (PE) σε υφιστάμενο, επίσης από PE, ο οποίος έχει απομονωθεί από το δίκτυο, με τοποθέτηση ειδικού τεμαχίου. Για διάμετρο υφισταμένου αγωγού Φ63 Σύνδεση σε δίκτυο διανομής Άρθρο 26 ο : Διαμόρφωση σύνδεσης νέου αγωγού ύδρευσης από πολυαιθυλένιο (PE) σε υφιστάμενο, επίσης από PE, ο οποίος έχει απομονωθεί από το δίκτυο, με τοποθέτηση ειδικού τεμαχίου. Για διάμετρο υφισταμένου αγωγού Φ250 Σύνδεση στο αγωγό υδραγωγείου της Μόριας Άρθρο 27 ο : Θαλάσσια μεταφορά τσιμέντου. Από άρθρο (ΑΤ 8)& ΑΤ(14) 10,00μ3 Χ 350,00 χλγ/μ3 : 3.500,00 χλγ ή 3,50 τον 3,50 τον Άρθρο 28 ο : Θαλάσσια μεταφορά ασφαλτικού υλικού. Από άρθρο (ΑΤ 9) 405,00 Χ 0,10 Χ 1,42 57,51 μ3 Απρόβλεπτα 0,49 58,00 μ3 Άρθρο 29 ο : Θαλάσσια μεταφορά σωλήνων DN 63 mm Από άρθρα ΑΤ(17) & ΑΤ(18) Άρθρο 30 ο : Θαλάσσια μεταφορά σωλήνων DN 90 mm Από άρθρο (ΑΤ 19 ) 1.200,00 μμ 81,00 μμ Άρθρο 31 ο : Πρόσθετη αποζημίωση δομικών πλεγμάτων και σιδηρών οπλισμών όλων των κατηγοριών έργων για την θαλάσσια μεταφορά αυτών Από ΑΤ(8) 14,00 (Kg /μ3) x 4,00 (μ3) : 56,00 Kg Από ΑΤ(13) 230,00 Στρογγύλευση 4,00 290,00 Kg 4

Σύνδεση στο υφιστάμενο φρεάτιο αποχέτευσης (ΚΟΚΙΝΟΦΟΡΟΥ) Άρθρο 23 ο : Σύνδεση νέου αγωγού ύδρευσης σε υφιστάμενο χαλύβδινο δίκτυο εν λειτουργία με την τεχνική της διάτρησης υπό πίεση.

5 Άρθρο 32 ο : Θαλάσσια μεταφορά χυτοσιδηρών καλυμμάτων από ελατό χυτοσίδηρο Από ΑΤ(16) 240,00 Kg Ο ΥΠΕΥΘΥΝΟΣ ΤΜΗΜΑΤΟΣ ΜΕΛΕΤΩΝ & ΚΑΤΑΣΚΕΥΩΝ Η ΠΡΟΪΣΤΑΜΕΝΗ Τ.Υ. ΔΕΥΑΛ ΠΑΡΑΣΚΕΥΑΣ ΦΙΝΔΑΝΗΣ ΔΕΣΠΟΙΝΑ ΜΠΩΚΟΥ ΠΤΥΧ. ΠΟΛΙΤΙΚΟΣ ΜΗΧΑΝΙΚΟΣ Τ.Ε. ΠΟΛΙΤΙΚΟΣ ΜΗΧΑΝΙΚΟΣ 5
