ΤΜΗΜΑ ΓΕΩΛΟΓΙΑΣ ΚΑΙ ΓΕΩΠΕΡΙΒΑΛΛΟΝΤΟΣ ΜΑΚΡΟΣΕΙΣΜΙΚΗ ΕΡΓΑΣΤΗΡΙΑΚΗ ΑΣΚΗΣΗ 3 Α. ΔΕΔΟΜΕΝΑ ΑΠΟΤΕΛΕΣΜΑΤΑ ΤΟΥ ΣΕΙΣΜΟΥ ΣΤΙΣ ΚΑΤΑΣΚΕΥΕΣ Μακροσεισμικές κλίμακες 1.

1 ΤΜΗΜΑ ΓΕΩΛΟΓΙΑΣ ΚΑΙ ΓΕΩΠΕΡΙΒΑΛΛΟΝΤΟΣ ΜΑΚΡΟΣΕΙΣΜΙΚΗ ΕΡΓΑΣΤΗΡΙΑΚΗ ΑΣΚΗΣΗ 3 Α. ΔΕΔΟΜΕΝΑ ΑΠΟΤΕΛΕΣΜΑΤΑ ΤΟΥ ΣΕΙΣΜΟΥ ΣΤΙΣ ΚΑΤΑΣΚΕΥΕΣ Μακροσεισμικές κλίμακες 1. ΕΥΡΩΠΑΪΚΗ ΜΑΚΡΟΣΕΙΣΜΙΚΗ ΚΛΙΜΑΚΑ EMS-98 (12βάθμια) Ένταση Περιγραφή V Βλάβες βαθμού 1 σε λίγα κτήρια τάξης τρωτότητας Α και Β. Ισχυρός VI Βλάβες βαθμού 1 σε πολλά κτήρια τάξης τρωτότητας Α και Β. Ελαφρά Βλάβες βαθμού 2 σε λίγα κτήρια τάξης Α και Β. βλαβερός Βλάβες βαθμού 1 σε λίγα τάξης C. VII Βλαβερός VIII Βαριά βλαβερός IX Καταστρεπτικός Χ Πολύ καταστρεπτικός ΧΙ Συντριπτικός ΧΙΙ Ολοκληρωτικά συντριπτικός Βλάβες βαθμού 3 σε πολλά κτήρια τάξης τρωτότητας Α σε λίγα βαθμού 4. Βλάβες βαθμού 2 σε πολλά κτήρια τάξης Β σε λίγα βαθμού 3. Βλάβες βαθμού 2 σε λίγα κτήρια τάξης C. Βλάβες βαθμού 1 σε λίγα κτήρια τάξης D. Βλάβες βαθμού 4 σε πολλά κτήρια τάξης τρωτότητας Α σε λίγα βαθμού 5. Βλάβες βαθμού 3 σε πολλά κτήρια τάξης Β σε λίγα βαθμού 4. Βλάβες βαθμού 2 σε πολλά κτήρια τάξης C σε λίγα βαθμού 3. Βλάβες βαθμού 2 σε λίγα κτήρια τάξης D. Βλάβες βαθμού 5 σε πολλά κτήρια τάξης τρωτότητας Α. Βλάβες βαθμού 4 σε πολλά κτήρια τάξης Β σε λίγα βαθμού 5. Βλάβες βαθμού 3 σε πολλά κτήρια τάξης C σε λίγα βαθμού 4. Βλάβες βαθμού 2 σε πολλά κτήρια τάξης D σε λίγα βαθμού 3. Βλάβες βαθμού 2 σε λίγα κτήρια τάξης Ε. Βλάβες βαθμού 5 στα περισσότερα κτήρια τάξης τρωτότητας Α. Βλάβες βαθμού 5 σε πολλά κτήρια τάξης Β. Βλάβες βαθμού 4 σε πολλά κτήρια τάξης C σε λίγα βαθμού 5. Βλάβες βαθμού 3 σε πολλά κτήρια τάξης D σε λίγα βαθμού 4. Βλάβες βαθμού 2 σε πολλά κτήρια τάξης Ε σε λίγα βαθμού 3. Βλάβες βαθμού 2 σε λίγα κτήρια τάξης F. Βλάβες βαθμού 5 στα περισσότερα κτήρια τάξης τρωτότητας Β. Βλάβες βαθμού 4 στα περισσότερα κτήρια τάξης C σε πολλά βαθμού 5. Βλάβες βαθμού 4 σε πολλά κτήρια τάξης D σε λίγα βαθμού 5. Βλάβες βαθμού 3 σε πολλά κτήρια τάξης Ε σε λίγα βαθμού 4. Βλάβες βαθμού 2 σε πολλά κτήρια τάξης F σε λίγα βαθμού 3. Όλα τα κτήρια τάξης τρωτότητας Α, Β και σχεδόν όλα τάξης C καταστρέφονται. Τα περισσότερα κτήρια τάξης D, E και F καταστρέφονται. Οι επιπτώσεις του σεισμού έχουν προσεγγίσει τις μέγιστες δυνατές επιπτώσεις.

2 Κατηγορία τρωτότητας Τύπος κατασκευής Α Β C D Ε F Αργολιθοδομή Χαλαρή λιθοδομή Πλινθοδομή ΚΑΤΑΣΚΕΥΕΣ ΜΕ ΦΕΡΟΥΣΑ ΤΟΙΧΟΠΟΙΙΑ ΚΑΤΑΣΚΕΥΕΣ ΑΠΟ ΟΠΛΙΣΜΕΝΟ ΣΚΥΡΟΔΕΜΑ (RC) Απλή λιθοδομή Λιθοδομή με μεγάλους λίθους Άοπλη λιθοδομή / Τσιμεντόλιθος Άοπλη λιθοδομή με πλάκες οπλ. σκυροδέματος Οπλισμένη πλινθοδομή (εγκιβωτισμένη τοιχοποιία) RC χωρίς αντισεισμική σχεδίαση (ΑΣ) RC με ελάχιστη ΑΣ RC με μέση ΑΣ RC με υψηλό βαθμό ΑΣ ΞΥΛΙΝΕΣ ΚΑΤΑΣΚΕΥΕΣ πλέον πιθανή κατηγορία τρωτότητας πιθανή περιοχή λιγότερο πιθανό, εξαιρετικές περιπτώσεις

Κατηγορίες αστοχιών σε κτήρια από οπλισμένο σκυρόδεμα Βαθμός 1: Ελάχιστες και

Βαθμός 2: Βαθμός 3: Μέτριες Βλάβες Τριχοειδείς ρωγμές σε κολώνες ή δοκούς πτώση

κομματιών εύθραυστης επένδυσης και σοβάδων Άφθονες έως Μεγάλες Βλάβες Ρωγμές σε

Βλάβες Σοβαρή βλάβη των κόμβων του κτιριακού σκελετού με καταστροφή στο μπετόν και

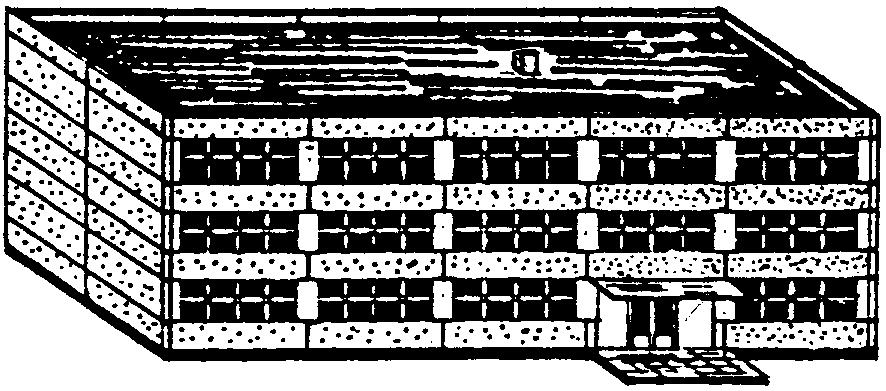

3 Κατηγορίες αστοχιών σε κτήρια από οπλισμένο σκυρόδεμα Βαθμός 1: Ελάχιστες και Ελαφρές Βλάβες Λεπτές ρωγμές στο κονίαμα γύρω από τα ξύλινα πλαίσια (κασώματα) Βαθμός 2: Βαθμός 3: Μέτριες Βλάβες Τριχοειδείς ρωγμές σε κολώνες ή δοκούς πτώση σοβάδων από αρμούς αιωρούμενων κομματιών τοίχου ρωγμές σε μεσοτοιχία πτώση κομματιών εύθραυστης επένδυσης και σοβάδων Άφθονες έως Μεγάλες Βλάβες Ρωγμές σε κολώνες με αποκόλληση κομματιών μπετόν ρωγμές σε δοκούς Βαθμός 4: Πολύ Μεγάλες Βλάβες Σοβαρή βλάβη των κόμβων του κτιριακού σκελετού με καταστροφή στο μπετόν και σιδηροπλισμού μερική κατάρρευση κλίση σε κολώνες Βαθμός 5: Καταστροφικές Βλάβες Ολική ή σχεδόν ολική κατάρρευση

Κατηγορίες αστοχιών σε κτήρια με τοιχοποιίες Βαθμός 1: Ελάχιστες και

κομματιών σοβάδων πτώση τμημάτων καμινάδων Βαθμός 3: Βαθμός 4: Άφθονες έως

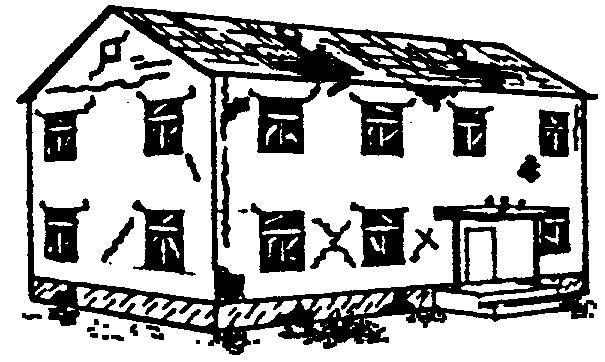

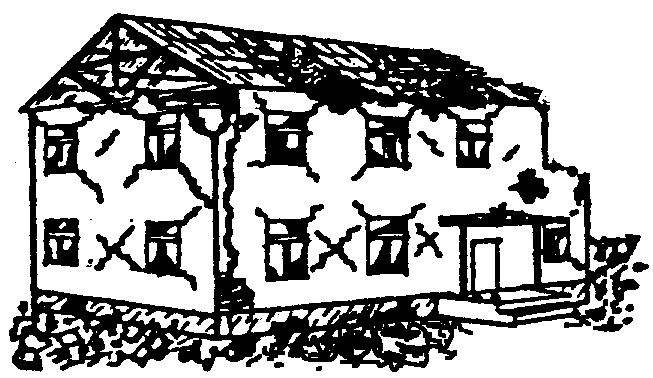

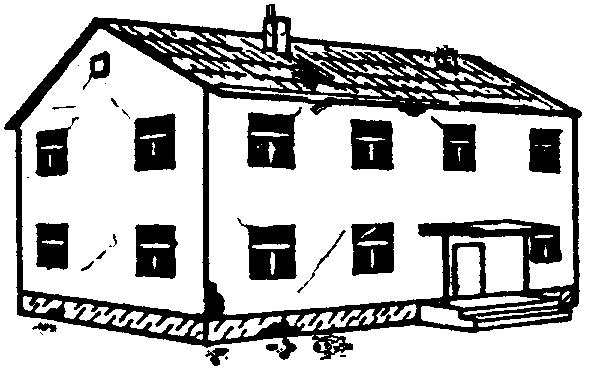

4 Κατηγορίες αστοχιών σε κτήρια με τοιχοποιίες Βαθμός 1: Ελάχιστες και Ελαφρές Βλάβες Τριχοειδείς ρωγμές σε μερικές τοιχοποιίες πτώση μόνο μερικών μικρών κομματικών σοβάδων. Πτώση χαλαρών πλίνθων από τα ανώτερα τμήματα του κτιρίου, όμως σε πολύ λίγες περιπτώσεις. Βαθμός 2: Μέτριες Βλάβες Ρωγμές σε πολλές τοιχοποιίες πτώση αρκετά μεγάλων κομματιών σοβάδων πτώση τμημάτων καμινάδων Βαθμός 3: Βαθμός 4: Άφθονες έως Μεγάλες Βλάβες Μεγάλες και εκτεταμένες ρωγμές στις περισσότερες τοιχοποιίες διαφυγή κεραμιδιών. Οι καμινάδες διαρρηγνύονται κατά μήκος της γραμμής της σκεπής βλάβη σε μεμονωμένα μη δομικά στοιχεία Πολύ Μεγάλες Βλάβες Σημαντική βλάβη στις τοιχοποιίες. Μερική δομική βλάβη Βαθμός 5: Καταστροφικές Βλάβες Ολική ή σχεδόν ολική κατάρρευση

5 2. ΚΛΙΜΑΚΑ ROSSI-FOREL RF (10βάθμια) Ένταση Περιγραφή VII Πτώση σοβάδων. Ισχυρός VIII Πτώση καπνοδόχων. Ρωγμές στους τοίχους και τα Πολύ ισχυρός ταβάνια. IX Μερική ή ολική καταστροφή μερικών κτηρίων. Υπερβολικά ισχυρός X Μεγάλες καταστροφές, ερείπια. Υπερβολικής έντασης 3. ΤΡΟΠOΠΟΙΗΜΕΝΗ ΚΛΙΜΑΚΑ MERCALLI MM1956 (12βάθμια) Ένταση Περιγραφή VI Ρωγμές σε χαλαρό σοβά και λιθοδομές τύπου D. VII Βλάβες σε λιθοδομές τύπου D, συμπεριλαμβανομένων και των ρωγμών. Χαλαρά συνδεδεμένες καπνοδόχοι σπάζουν στο ύψος της οροφής. Πτώση σοβά, χαλαρών τούβλων, λίθων, κεραμιδιών, γύψινων. Λίγες ρωγμές σε λιθοδομές τύπου C. VIIΙ Βλάβες σε λιθοδομές τύπου C, μερική κατάρρευση. Λίγες βλάβες σε λιθοδομές τύπου Β, καμία βλάβη σε τύπου Α. Πτώση στόκου και λίθινων τοίχων. Περιστροφή ή πτώση καπνοδόχων, μνημείων, πύργων, υπερυψωμένων δεξαμενών. Σπίτια με σκελετό κινούνται από τα θεμέλιά τους ή βυθίζονται. Χαλαροί τοίχοι πέφτουν. ΙΧ Καταστροφές σε λιθοδομές τύπου D. Βαριές βλάβες σε τύπου C, μερικές φορές ολοκληρωτική κατάρρευση. Σοβαρές βλάβες σε τύπου Β. Γενικευμένες βλάβες στα θεμέλια. Χ Οι περισσότερες κατασκευές με λιθοδομή ή σκελετό καταστρέφονται από τα θεμέλια. Μερικές καλοκτισμένες κατασκευές και γέφυρες καταστρέφονται. Σοβαρές βλάβες σε φράγματα, αγωγούς, όχθες. ΧΙ Ράγες κάμπτονται. Υπόγεια δίκτυα εκτός λειτουργίας. ΧΙΙ Σχεδόν ολοκληρωτική καταστροφή Α Β C D Καλή κατασκευή, ενισχυμένη, δεμένη με σίδερο και τσιμέντο, σχεδιασμένη να αντισταθεί σε πλευρικές κινήσεις Καλή κατασκευή, ενισχυμένη, αλλά όχι σχεδιασμένη να αντισταθεί σε πλευρικές κινήσεις Κανονική κατασκευή, με δεμένες γωνίες αλλά όχι σχεδιασμένη να αντισταθεί σε πλευρικές κινήσεις Χαλαρά υλικά, χαμηλών προδιαγραφών 4. ΙΑΠΩΝΙΚΗ ΜΑΚΡΟΣΕΙΣΜΙΚΗ ΚΛΙΜΑΚΑ (8βάθμια) Ένταση Περιγραφή V Ρωγμές στα τούβλα και το σοβά στους τοίχους. Βλάβες στις Πολύ ισχυρός καπνοδόχους. Βλάβες σε αποθήκες χτισμένες με σοβά και λάσπη. VΙ Προκαλεί καταστροφή στο 1-30% των ιαπωνικών ξύλινων Καταστρεπτικός VΙΙ Ερειπωτικός σπιτιών. Προκαλεί καταστροφή σε περισσότερα από 30% των σπιτιών.

Β. ΕΚΤΕΛΕΣΗ ΤΗΣ ΑΣΚΗΣΗΣ 1. Ποιες είναι οι γενικές σας παρατηρήσεις για τις 4 κλίμακες σε σχέση με τις επιπτώσεις του σεισμού στις κατασκευές; Από πού ξεκινούν και που τελειώνουν; 2.

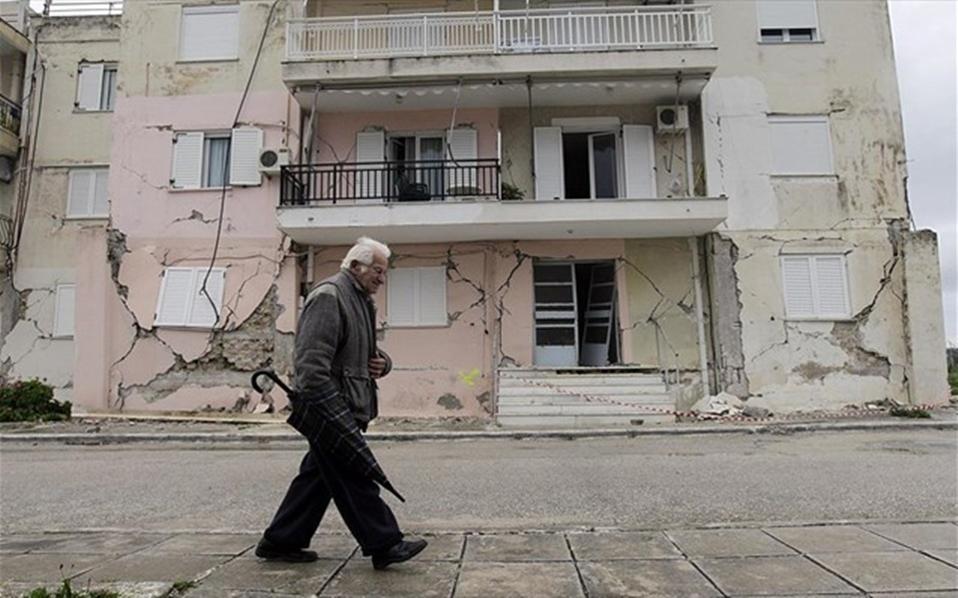

6 Β. ΕΚΤΕΛΕΣΗ ΤΗΣ ΑΣΚΗΣΗΣ 1. Ποιες είναι οι γενικές σας παρατηρήσεις για τις 4 κλίμακες σε σχέση με τις επιπτώσεις του σεισμού στις κατασκευές; Από πού ξεκινούν και που τελειώνουν; 2. Στον παρακάτω πίνακα να προσπαθήσετε να εντάξετε τα στοιχεία για τρωτότητα και βλάβες (ανάλογα με την κατηγορία τρωτότητας, δηλαδή οπλισμένο σκυρόδεμα ή τοιχοποιία) που αναγνωρίζετε ΣΤΙΣ ΦΩΤΟΓΡΑΦΙΕΣ ΠΟΥ ΑΝΤΙΣΤΟΙΧΟΥΝ ΣΤΟ ΟΝΟΜΑ ΣΑΣ, στην κλίμακα EMS98. Να εκτιμήσετε το εύρος εντάσεων. 3. Για τις ίδιες φωτογραφίες να βρείτε το εύρος έντασης στις άλλες κλίμακες ΚΑΤΗΓΟΡΙΑ ΤΡΩΤΟΤΗΤΑΣ ΒΑΘΜΟΣ ΒΛΑΒΗΣ Ι A B C D E F Κεφαλονιά 2014: Αυγερινού, Κυριακόπουλος, Κωνσταντίνου

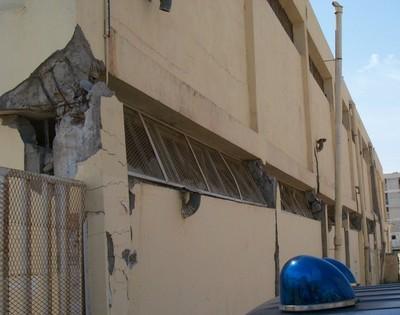

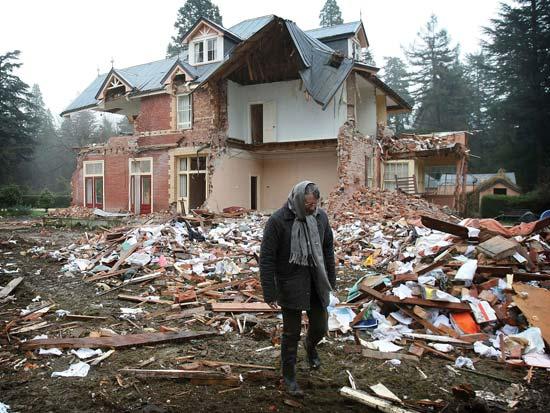

7 Christchurch 2011: Ευσταθίου, Φράγκου, Μητροφάνη Algeria 2003: Τριανταφύλλου, Γανωτάκη, Κασιδιάρη

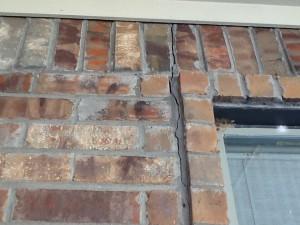

8 Georgia Usa 2014: Μανούσου, Κοµατέα, Φιρκάσης Kansas 2014: Δέγλερη, Τζωρµπατζάκης, Χατζηχριστοδούλου

9 Northridge (US) 1994: Κυριακόπουλος, Φράγκου, Μανούσου Napa (US) 8/2014: Κασιδιάρη, Γανωτάκη, Κοµατέα

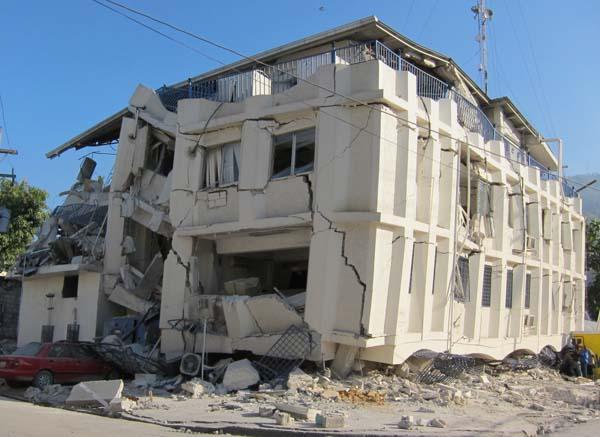

10 Izmit Turkey 1999: Μητροφάνη, Φιρκάσης, Τζωρµπατζάκης Haiti 2010: Χατζηχριστοδούλου, Τριανταφύλλου, Κωνσταντίνου

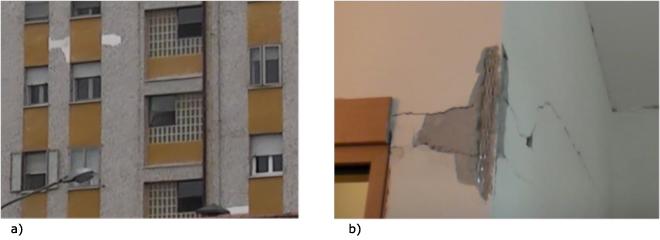

11 Pianura Padana Emiliana (Italy) 2012: Ευσταθίου, Δέγλερη, Αυγερινού Dongying (China) 2016: Κυριακόπουλος, Μανούσου, Γανωτάκη

12 Mexico 1985: Μητροφάνη, Τζωρµπατζάκης, Χατζηχριστοδούλου San Fransisco 1906: Κωνσταντίνου, Δέγλερη, Φράγκου

13 Haiti 2010: Κασιδιάρη, Κοµατέα, Φιρκάσης Chile 2010: Τριανταφύλλου, Ευσταθίου, Αυγερινού

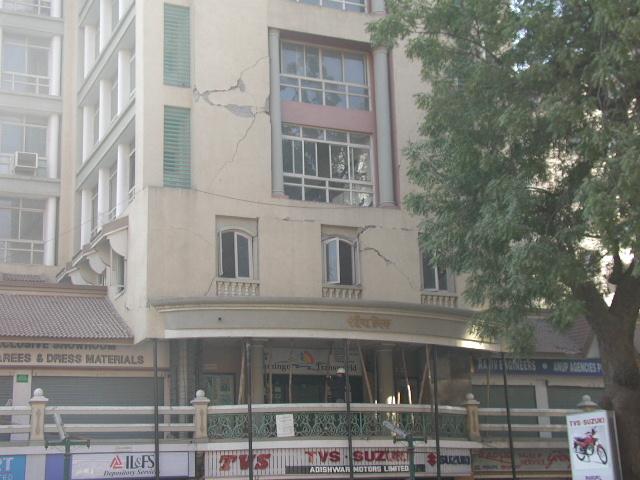

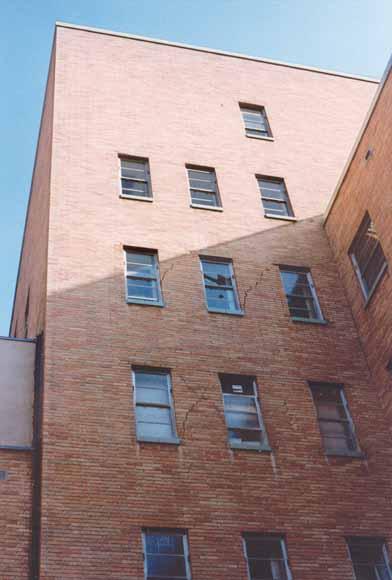

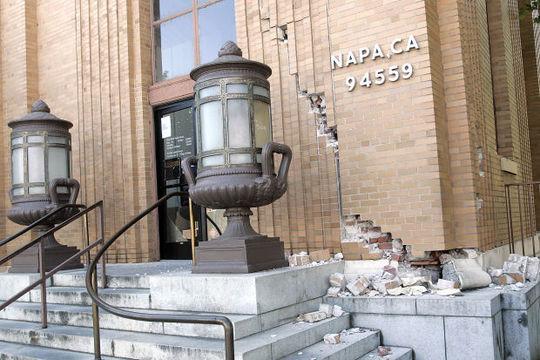

14 Bhuj INDIA 2001: Μανούσου, Μητροφάνη, Κυριακόπουλος Napa CA US 2014: Αυγερινού, Κωνσταντίνου, Κασιδιάρη

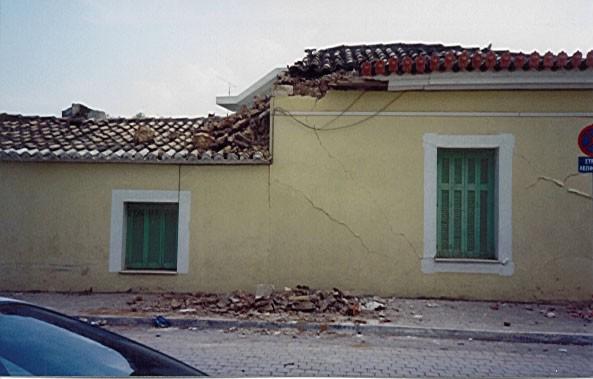

15 Ελευσίνα, Αθήνα 1999: Φράγκου, Τζωρµπατζάκης, Ευσταθίου Λιόσια Αθήνα 1999: Χατζηχριστοδούλου, Δέγλερη, Γανωτάκη

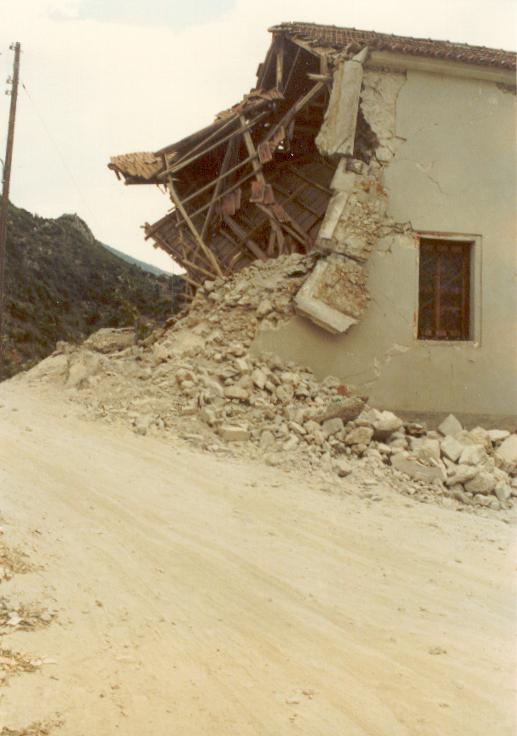

16 Καλαµάτα 1986: Κοµατέα, Φιρκάσης, Τριανταφύλλου Ελαιοχώρι, Καλαµάτα 1986: ΟΛΕΣ ΚΑΙ ΟΛΟΙ

17 Καλαµάτα 1986: ΟΛΕΣ ΚΑΙ ΟΛΟΙ Zagreb 1880: Αυγερινού, Γανωτάκη, Δέγλερη

18 Calabria 1894: Ευσταθίου, Κωνσταντίνου, Μητροφάνη Charleston 1886: Τριανταφύλλου, Κασιδιάρη, Φράγκου

19 Luzon 1880: Μανούσου, Κοµατέα, Φιρκάσης Vacaville 1892: Κυριακόπουλος, Χατζηχριστοδούλου, Τζωρµπατζάκης
