1 ΤΥΠΟΙ ΦΕΡΟΝΤΩΝ ΤΟΙΧΩΝ ΚΑΤΑ EC6 Μονόστρωτος τοίχος : τοίχος χωρίς ενδιάμεσο κενό ή συνεχή κατακόρυφο αρμό στο επίπεδό του. Δίστρωτος τοίχος : αποτελείται από 2 παράλληλες στρώσεις με αρμό μεταξύ τους (πάχους<25mm) που είναι γεμισμένος με κονίαμα. Οι 2 στρώσεις ενώνονται με μεταλλικούς συνδέσμους για την κοινή λειτουργία τους. Κατακόρυφος αρμός για όλο ή μέρος του τοίχου

Δίστρωτος τοίχος : αποτελείται από 2 παράλληλες στρώσεις με αρμό μεταξύ τους (πάχους<25mm)

2 ΤΥΠΟΙ ΦΕΡΟΝΤΩΝ ΤΟΙΧΩΝ ΚΑΤΑ EC6 Κοίλος τοίχος : 2 παράλληλοι μονόστρωτοι τοίχοι μεταξύ των οποίων υπάρχει διάστημα το οποίο αφήνεται κενό ή τοποθετείται μονωτικό υλικό. 2 τοίχοι ενώνονται με μεταλλικούς συνδέσμους ή με οριζόντιο οπλισμό και ο ένας ή και οι δύο μεταφέρουν φορτία. Πληρωμένος κοίλος τοίχος : κοίλος τοίχος με κενό>5cm το οποίο γεμίζεται με σκυρόδεμα, ώστε να επιτευχθεί η κοινή λειτουργία τους σε κατακόρυφα και οριζόντια φορτία, ενώ οι 2 τοίχοι ενώνονται με μεταλλικούς συνδέσμους ή οριζόντιο οπλισμό.

2 τοίχοι ενώνονται με μεταλλικούς συνδέσμους ή με οριζόντιο οπλισμό και ο ένας ή και οι δύο μεταφέρουν φορτία.

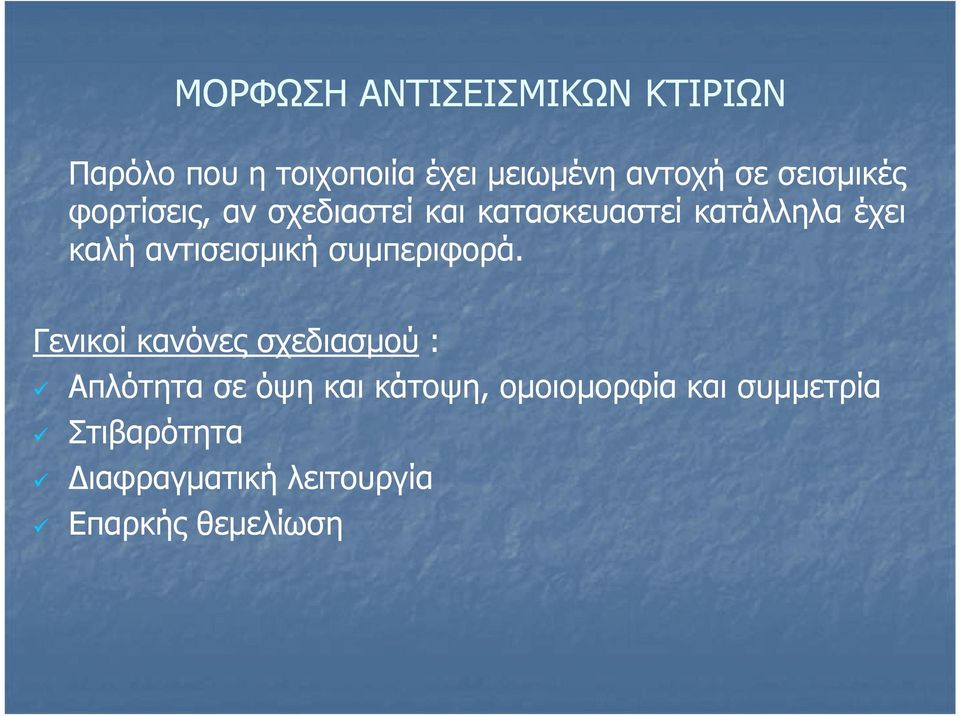

3 Παρόλο που η τοιχοποιία έχει μειωμένη αντοχή σε σεισμικές φορτίσεις, αν σχεδιαστεί και κατασκευαστεί κατάλληλα έχει καλή αντισεισμική συμπεριφορά. Γενικοί κανόνες σχεδιασμού : Απλότητα σε όψη και κάτοψη, ομοιομορφία και συμμετρία Στιβαρότητα Διαφραγματική λειτουργία Επαρκής θεμελίωση

4 ΣΥΜΜΕΤΡΙΑ & ΚΑΝΟΝΙΚΟΤΗΤΑ Οι περιοχές ασυμμετρίας, τοίχοι και γωνίες εσοχών, τοίχοι μεγαλύτερου μήκους από τους άλλους, είναι οι περιοχές συγκέντρωσης τάσεων, άρα και βλαβών. Συμμετρία όχι μόνο ως προς το σχήμα αλλά και στη διάταξη των φερόντων τοίχων, για να αποφεύγονται προβλήματα από ανεπιθύμητες στροφές της κάτοψης.

5 ΣΥΜΜΕΤΡΙΑ & ΚΑΝΟΝΙΚΟΤΗΤΑ Βλάβες συγκεντρωμένες στην Βλάβες συγκεντρωμένες στην περιοχή της ασυμμετρίας.

6 ΑΠΛΟΤΗΤΑ ΚΑΤΟΨΗΣ Διασφαλίζεται η ομαλή μεταφορά φορτίων και ρεαλιστικότερη προσομοίωση και ανάλυση του φορέα. Προτιμότερες οι τετραγωνικές- ορθογωνικές κατόψεις, με λόγο πλευρών L/B<3,5. Τα επιμήκη κτίρια είναι πιο ευπαθή σε θερμοκρασιακές μεταβολές και σε αστοχία λόγω διαφορικών καθιζήσεων. Το μέγιστο μήκος κτιρίου να μην ξεπερνά τα 40 μέτρα σε περιοχές υψηλής σεισμικότητας και τα 50 σε περιοχές χαμηλής ή μέσης σεισμικότητας. Αν υπάρχουν εσοχές αντίστοιχης διάστασης. να μην ξεπερνούν η το ¼ της

Τα επιμήκη κτίρια είναι πιο ευπαθή σε θερμοκρασιακές μεταβολές και σε αστοχία λόγω διαφορικών καθιζήσεων.

7 ΑΠΛΟΤΗΤΑ ΚΑΤΟΨΗΣ Επιθυμητός λόγος διαστάσεων & εσοχών Ανεπιθύμητος λόγος διαστάσεων & εσοχών

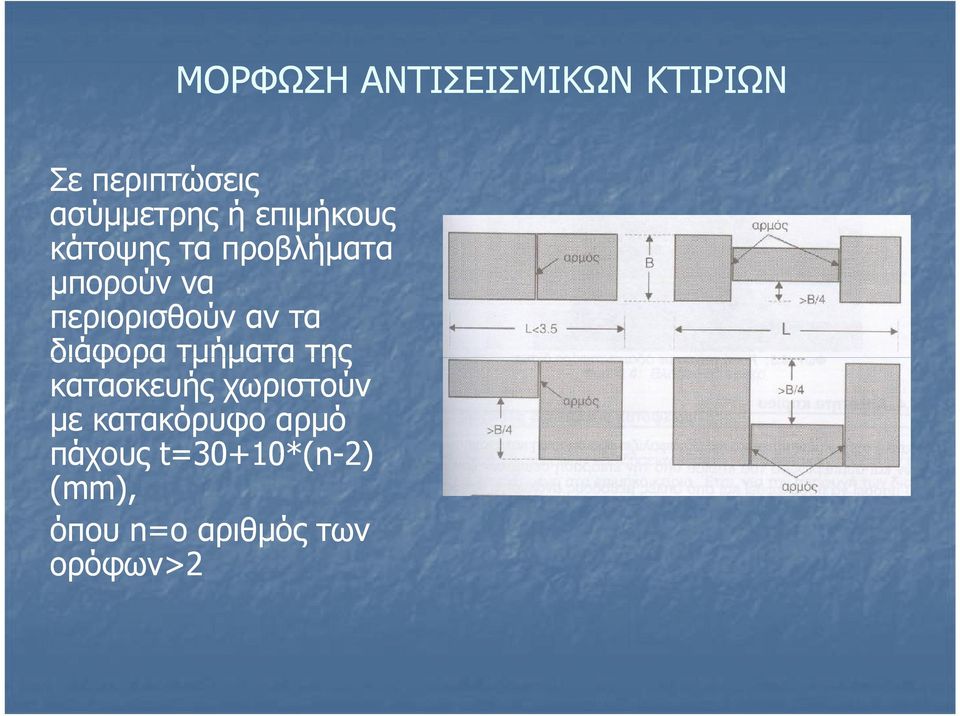

8 Σε περιπτώσεις ασύμμετρης ή επιμήκους κάτοψης τα προβλήματα μπορούν να περιορισθούν αν τα διάφορα τμήματα της κατασκευής χωριστούν με κατακόρυφο αρμό πάχους t=30+10*(n-2) (mm), όπου n=ο αριθμός των ορόφων>2

τμήματα της κατασκευής χωριστούν με κατακόρυφο αρμό

9 ΑΠΛΟΤΗΤΑ ΚΤΙΡΙΟΥ Απλότητα καθ ύψος. Διασφαλίζει την ομαλή μεταφορά φορτίων και τη μόρφωση ρεαλιστικού προσομοιώματος. Προτιμότερο να αποφεύγονται οι μεγάλοι πρόβολοι, οι μαρκίζες, γιατί μεταφέρουν επιπλέον φορτία στους τοίχους που στηρίζονται κι επίσης στις περιπτώσεις αυτές είναι σημαντική και η επιρροή της κατακόρυφης σεισμικής συνιστώσας.

Προτιμότερο να αποφεύγονται οι μεγάλοι πρόβολοι, οι μαρκίζες, γιατί μεταφέρουν

10 ΑΠΛΟΤΗΤΑ ΚΤΙΡΙΟΥ Βλάβες σε έρκερ

11 ΔΙΑΤΑΞΗ ΤΟΙΧΩΝ Φέροντες τοίχοι ισοκατανεμημένοι σε κάθε διεύθυνση και όσο το δυνατόν πιο συμμετρική διάταξη. Αλλιώς είναι πιθανά προβλήματα ανεπιθύμητης στροφής του κτιρίου. Για να αυξηθεί η στρεπτική αντίσταση του κτιρίου προτιμότερη θέση των τοίχων είναι στην περίμετρο του κτιρίου και κυρίως στις γωνίες. Σε κάθε διεύθυνση : Α τοιχ. 4% Α κατ.

Αλλιώς είναι πιθανά προβλήματα ανεπιθύμητης στροφής του κτιρίου.

12 ΔΙΑΤΑΞΗ ΤΟΙΧΩΝ Συμμετρική και ομοιόμορφη κατανομή τοιχωμάτων Συμμετρική αλλά μη ομοιόμορφη κατανομή τοιχωμάτων

13 ΚΑΤΑΝΟΜΗ ΤΟΙΧΩΝ ΚΑΘ ΥΨΟΣ Κτίρια που δεν έχουν ομοιόμορφη κατανομή στοιχείων δυσκαμψίας είναι τρωτά σε σεισμό. των

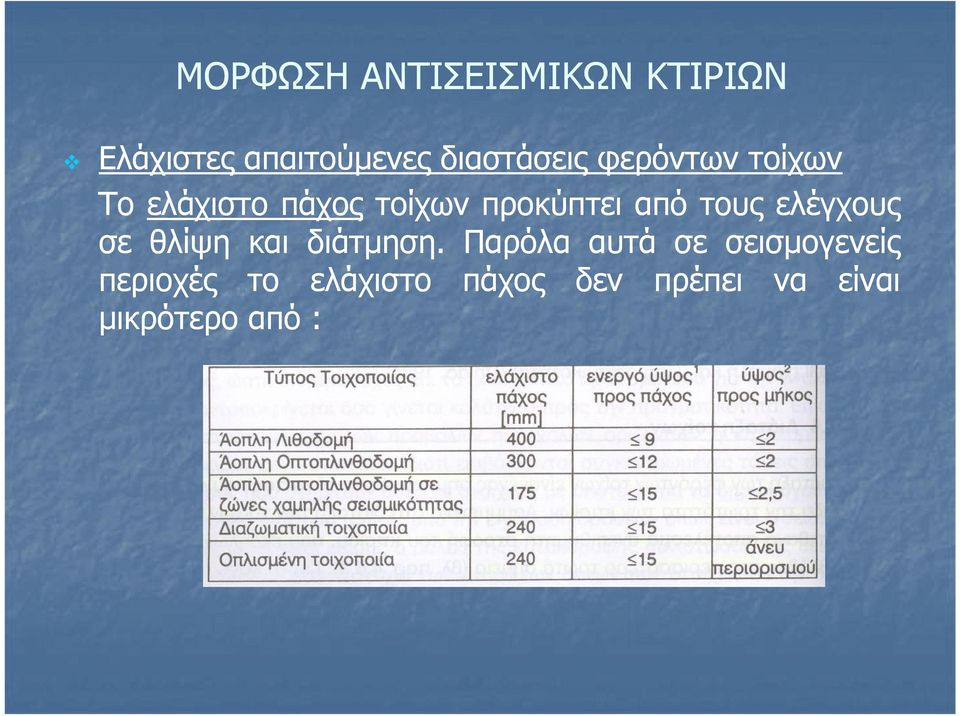

14 Ελάχιστες απαιτούμενες διαστάσεις φερόντων τοίχων Το ελάχιστο πάχος τοίχων προκύπτει από τους ελέγχους σε θλίψη και διάτμηση. Παρόλα αυτά σε σεισμογενείς περιοχές το ελάχιστο πάχος δεν πρέπει να είναι μικρότερο από :

15 Ελάχιστες απαιτούμενες διαστάσεις φερόντων τοίχων Η μέγιστη απόσταση τοίχων δίνεται στον παρακάτω πίνακα εκτός κι αν προκύπτει από τους ελέγχους για το μέγιστο κατακόρυφο φορτίο και για τις δράσεις εκτός επιπέδου μικρότερη απόσταση.

εκτός κι αν προκύπτει από τους ελέγχους για το μέγιστο

16 ΑΚΑΜΨΙΑ ΔΑΠΕΔΩΝ Επαρκής ακαμψία δαπέδων ώστε να διασφαλίζεται η διαφραγματική τους λειτουργία. Με τον τρόπο αυτό : 1) οι σεισμικές δυνάμεις κατανέμονται στους τοίχους ανάλογα με τη δυσκαμψία τους 2) αυξάνουν το θλιπτικό φορτίο της τοιχοποιίας αυξάνοντας ταυτόχρονα τη διατμητική αντοχή της και μειώνοντας τις εφελκυστικές τάσεις που αναπτύσσονται 3) μειώνουν το ενεργό ύψος των πεσσών (ρ 2 =0,75) Προτιμότερες οι πλάκες Ο.Σ. και όχι ξύλινα δάπεδα ή ξύλινη στέγη.

θλιπτικό φορτίο της τοιχοποιίας αυξάνοντας ταυτόχρονα τη διατμητική αντοχή της και μειώνοντας τις εφελκυστικές

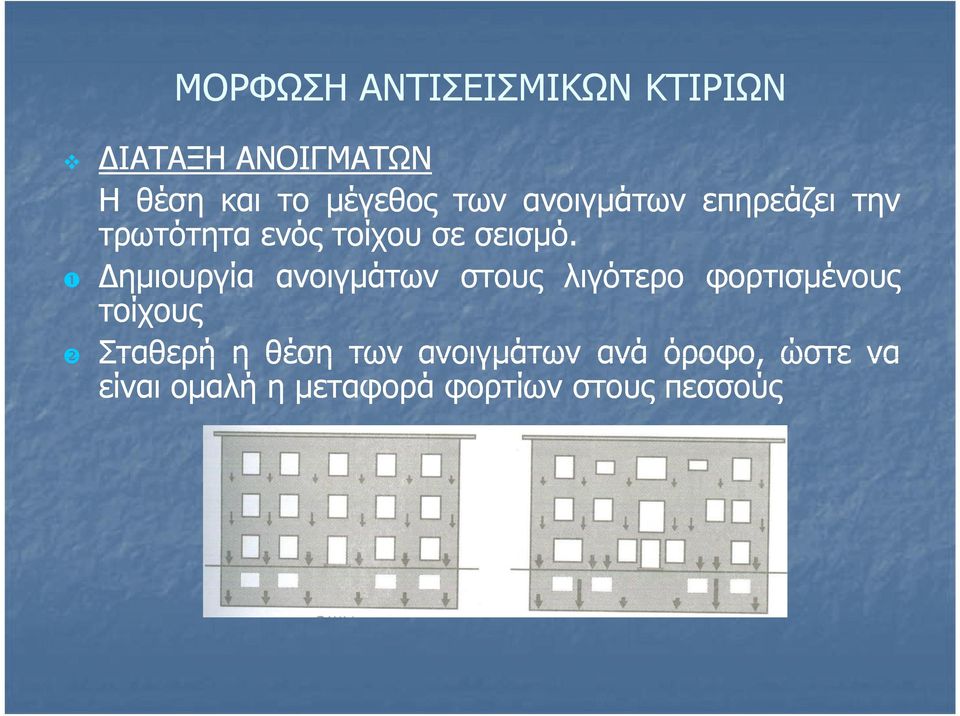

17 ΔΙΑΤΑΞΗ ΑΝΟΙΓΜΑΤΩΝ Η θέση και το μέγεθος των ανοιγμάτων επηρεάζει την τρωτότητα ενός τοίχου σε σεισμό. Δημιουργία ανοιγμάτων στους λιγότερο φορτισμένους τοίχους Σταθερή η θέση των ανοιγμάτων ανά όροφο, ώστε να είναι ομαλή η μεταφορά φορτίων στους πεσσούς

Δημιουργία ανοιγμάτων στους λιγότερο φορτισμένους τοίχους

18 ΔΙΑΤΑΞΗ ΑΝΟΙΓΜΑΤΩΝ Τα οριζόντια διαζώματα να μη διακόπτονται από ανοίγματα Τα ανώφλια να βρίσκονται στην ίδια στάθμη Ομοιόμορφη κατανομή των ανοιγμάτων ανά διεύθυνση, ώστε να διασφαλίζεται η συμμετρία των πεσσών ανά διεύθυνση

ίδια στάθμη Ομοιόμορφη κατανομή των ανοιγμάτων ανά

19 - Σl oi <0,5L i - W 1 >0,5h 1, W 3 >0,5h 2 ή 1500 mm για περιοχές μεγάλης ή μέσης και 1000 mm για περιοχές χαμηλής σεισμικότητας αντίστοιχα - W 2 >0,5min(h 1,h 2 )>1000 mm

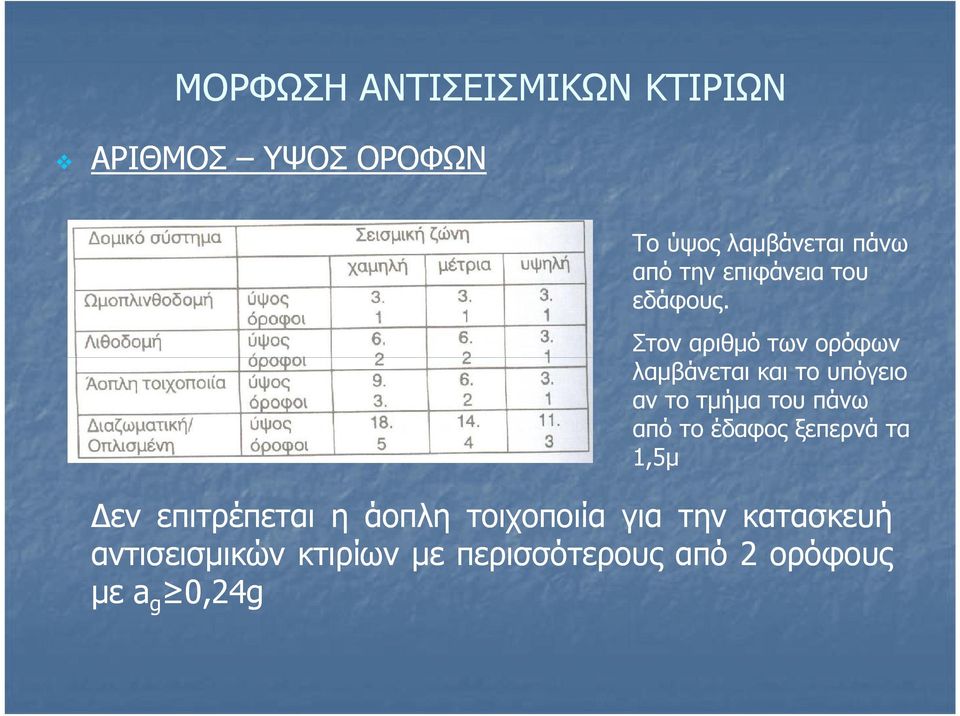

20 ΑΡΙΘΜΟΣ ΥΨΟΣ ΟΡΟΦΩΝ Το ύψος λαμβάνεται πάνω από την επιφάνεια του εδάφους. Στον αριθμό των ορόφων λαμβάνεται και το υπόγειο αν το τμήμα του πάνω από το έδαφος ξεπερνά τα 1,5μ Δεν επιτρέπεται η άοπλη τοιχοποιία για την κατασκευή αντισεισμικών κτιρίων με περισσότερους από 2 ορόφους με a g 0,24g

το έδαφος ξεπερνά τα 1,5μ Δεν επιτρέπεται η άοπλη τοιχοποιία για την

21 Ύψος & Συμμετρία καθ ύψος

22 Επιρροή ανοιγμάτων

23 Επιρροή μορφής κάτοψης Το ποσοστό που αναγράφεται κάτω ανα- φέρεται στην αντίσταση σε στροφή της κάτοψης σε σχέση με την τετράγωνη (100%)

24 Επιρροή διάταξης τοίχων Διασταυρούμενοι, συμμετρικοί και ισοκατανεμημένοι σε κάθε διεύθυνση τοίχοι δίνουν την καλύτερη απόκριση στο κτίριο.

25 Επιρροή διάταξης τοίχων Για να μειωθούν τα φαινόμενα στρεπτικής ευαισθησίας του κτιρίου οι τοίχοι να είναι συμμετρικά κατανεμημένοι και όσο το δυνατόν στην περίμετρο του κτιρίου (μακριά από το Κ.Β)

26 ΤΥΠΟΙ ΠΑΤΩΜΑΤΩΝ Οι τύποι πατωμάτων ανάλογα με αυτά τα κριτήρια είναι : πλάκες οπλισμένου σκυροδέματος ξύλινα δάπεδα πατώματα επί σιδηροδοκών με πλινθοπλήρωση κτιστά πατώματα μονής ή διπλής καμπυλότητας

27 ΤΥΠΟΙ ΠΑΤΩΜΑΤΩΝ Πλάκες οπλισμένου σκυροδέματος Ξύλινα πατώματα Πατώματα επί σιδηροδοκών με πλινδοπλήρωση (I) ελαφρού τύπου (ΙΙ) βαρέως τύπου Κτιστά πατώματα μονής ή διπλής καμπυλότητας

28 ΤΥΠΟΙ ΠΑΤΩΜΑΤΩΝ Τα βασικά μηχανικά χαρακτηριστικά των πατωμάτων που επηρεάζουν τη συμπεριφορά των κτιρίων από φέρουσα τοιχοποιία είναι : Ο βαθμός της διαφραγματικής λειτουργίας Η ισότροπη ή μη συμπεριφορά τους Το βάρος του πατώματος Η εμφάνιση ή μη οριζόντιων ωθήσεων στους τοίχους υπό κατακόρυφα φορτία.

29 ΠΛΑΚΕΣ ΟΠΛΙΣΜΕΝΟΥ ΣΚΥΡΟΔΕΜΑΤΟΣ Εμφανίζουν σχεδόν άπειρη δυσκαμψία στο επίπεδό τους. Υπό την προϋπόθεση επαρκούς σύνδεσης με τους φέροντες τοίχους διασφαλίζουν πλήρη διαφραγματική λειτουργία Αν η σύνδεσή τους με τη φέρουσα τοιχοποιία είναι επαρκής και κατά τις 2 διευθύνσεις εμφανίζουν ισότροπη συμπεριφορά Το βάρος τους είναι μεσαίο έως μεγάλο σε σχέση με τα άλλα είδη Δεν ασκούν οριζόντιες ωθήσεις υπό φορτία στους τοίχους που εδράζονται τα κατακόρυφα

30 ΞΥΛΙΝΑ ΠΑΤΩΜΑΤΑ Εμφανίζουν μικρή με μέση (στην περίπτωση διπλού σανιδώματος) δυσκαμψία στο επίπεδό τους, με αντίστοιχη διαφοροποίηση της διαφραγματικής λειτουργίας Εμφανίζουν ανισότροπη συμπεριφορά, λόγω της έδρασης τους σε μία μόνο κύρια διεύθυνση Το βάρος τους είναι σχετικά μικρό Δεν ασκούν οριζόντιες ωθήσεις υπό φορτία στους τοίχους που εδράζονται τα κατακόρυφα

31 ΠΑΤΩΜΑΤΑ ΕΠΙ ΣΙΔΗΡΟΔΟΚΩΝ ΜΕ ΠΛΙΝΘΟΠΛΗΡΩΣΗ Φέρουσες σιδηροδοκοί διπλού ταυ ανά αποστάσεις 0,60m 2 τύποι πατωμάτων πλινθοπλήρωσης : ανάλογα με το είδος της i) ελαφρού τύπου με διάτρητες πλίνθοι που τοποθετούνται μεταξύ των σιδηροδοκών ii) βαρέως τύπου με καμαρωτή πλινθοδομή

32 ΠΑΤΩΜΑΤΑ ΕΠΙ ΣΙΔΗΡΟΔΟΚΩΝ ΜΕ ΠΛΙΝΘΟΠΛΗΡΩΣΗ Εμφανίζουν μικρή (i) με μέση (ii) δυσκαμψία στο επίπεδό τους, με ανίστοιχη διαφοροποίηση της διαφραγματικής λειτουργίας Εμφανίζουν ανισότροπη συμπεριφορά, λόγω της έδρασης σιδηροδοκών σε μία μόνο κύρια διεύθυνση Το βάρος τους είναι από μικρό έως μέσο για τα ελαφρού τύπου πατώματα (i) και μέσο έως μεγάλο για τα βαρέως τύπου (ii) Δεν ασκούν οριζόντιες ωθήσεις υπό φορτία στους τοίχους που εδράζονται τα κατακόρυφα

33 ΚΤΙΣΤΑ ΠΑΤΩΜΑΤΑ ΜΟΝΗΣ Ή ΔΙΠΛΗΣ ΚΑΜΠΥΛΟΤΗΤΑΣ Εμφανίζουν μεγάλη δυσκαμψία και ισχυρή διαφραγματική λειτουργία Η ισότροπη ή μη συμπεριφορά τους εξαρτάται από το βαθμό εμπλοκής του πατώματος με τους τοίχους έδρασης Το βάρος τους είναι πολύ μεγάλο Ασκούν σημαντικές οριζόντιες ωθήσεις υπό κατακόρυφα φορτία στους τοίχους που εδράζονται τα
