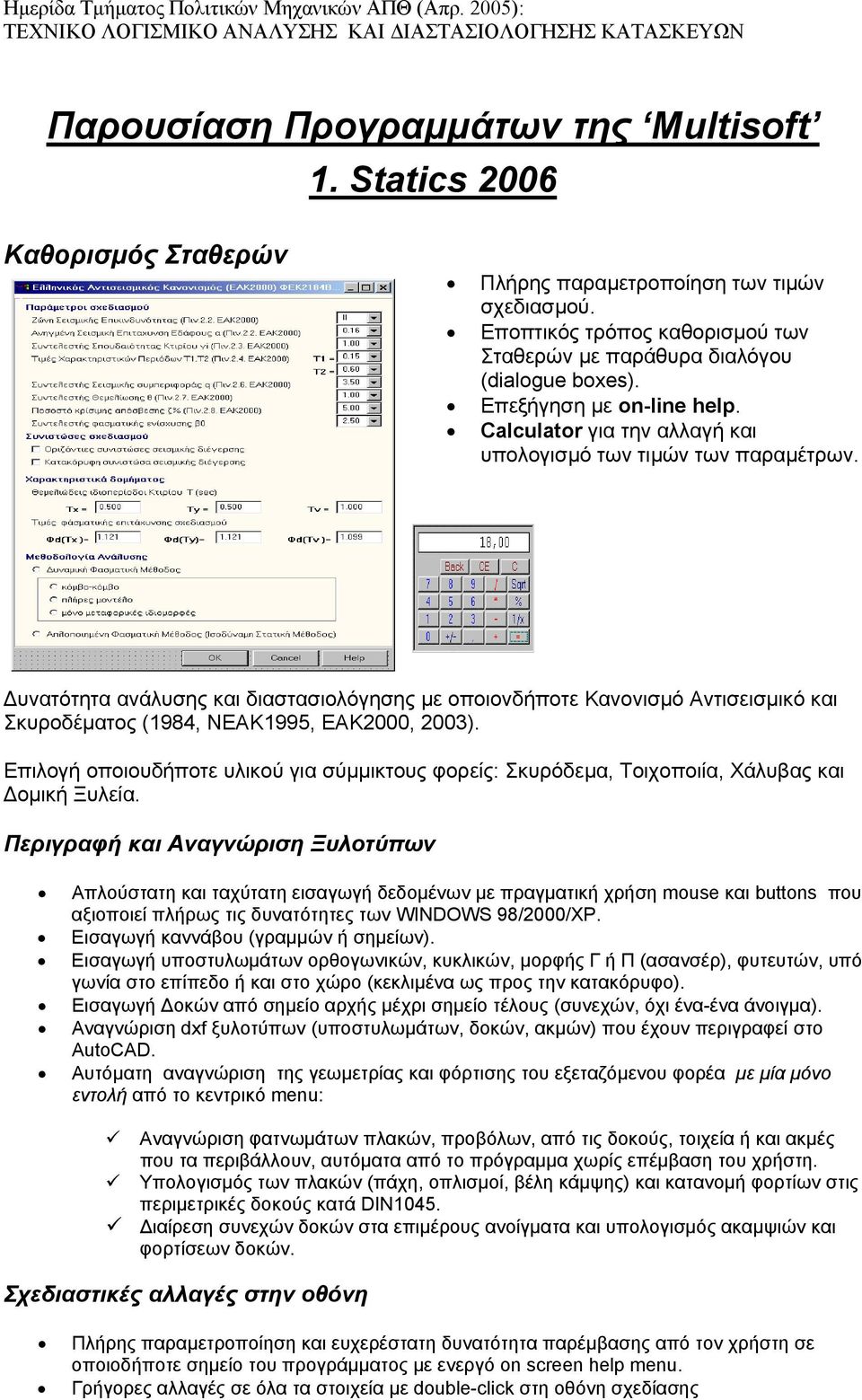

1 Παρουσίαση Προγραµµάτων της Multisoft 1. Statics 2006 Καθορισµός Σταθερών Πλήρης παραµετροποίηση των τιµών σχεδιασµού. Εποπτικός τρόπος καθορισµού των Σταθερών µε παράθυρα διαλόγου (dialogue boxes). Επεξήγηση µε οn-line help. Calculator για την αλλαγή και υπολογισµό των τιµών των παραµέτρων. υνατότητα ανάλυσης και διαστασιολόγησης µε οποιονδήποτε Κανονισµό Αντισεισµικό και Σκυροδέµατος (1984, ΝΕΑΚ1995, ΕΑΚ2000, 2003). Επιλογή οποιουδήποτε υλικού για σύµµικτους φορείς: Σκυρόδεµα, Τοιχοποιία, Χάλυβας και οµική Ξυλεία. Περιγραφή και Αναγνώριση Ξυλοτύπων Απλούστατη και ταχύτατη εισαγωγή δεδοµένων µε πραγµατική χρήση mouse και buttons που αξιοποιεί πλήρως τις δυνατότητες των WINDOWS 98/2000/XP. Εισαγωγή καννάβου (γραµµών ή σηµείων). Εισαγωγή υποστυλωµάτων ορθογωνικών, κυκλικών, µορφής Γ ή Π (ασανσέρ), φυτευτών, υπό γωνία στο επίπεδο ή και στο χώρο (κεκλιµένα ως προς την κατακόρυφο). Εισαγωγή οκών από σηµείο αρχής µέχρι σηµείο τέλους (συνεχών, όχι ένα-ένα άνοιγµα). Αναγνώριση dxf ξυλοτύπων (υποστυλωµάτων, δοκών, ακµών) που έχουν περιγραφεί στο AutoCAD. Αυτόµατη αναγνώριση της γεωµετρίας και φόρτισης του εξεταζόµενου φορέα µε µία µόνο εντολή από το κεντρικό menu: Αναγνώριση φατνωµάτων πλακών, προβόλων, από τις δοκούς, τοιχεία ή και ακµές που τα περιβάλλουν, αυτόµατα από το πρόγραµµα χωρίς επέµβαση του χρήστη. Υπολογισµός των πλακών (πάχη, οπλισµοί, βέλη κάµψης) και κατανοµή φορτίων στις περιµετρικές δοκούς κατά DIN1045. ιαίρεση συνεχών δοκών στα επιµέρους ανοίγµατα και υπολογισµός ακαµψιών και φορτίσεων δοκών. Σχεδιαστικές αλλαγές στην οθόνη Πλήρης παραµετροποίηση και ευχερέστατη δυνατότητα παρέµβασης από τον χρήστη σε οποιοδήποτε σηµείο του προγράµµατος µε ενεργό on screen help menu. Γρήγορες αλλαγές σε όλα τα στοιχεία µε double-click στη οθόνη σχεδίασης

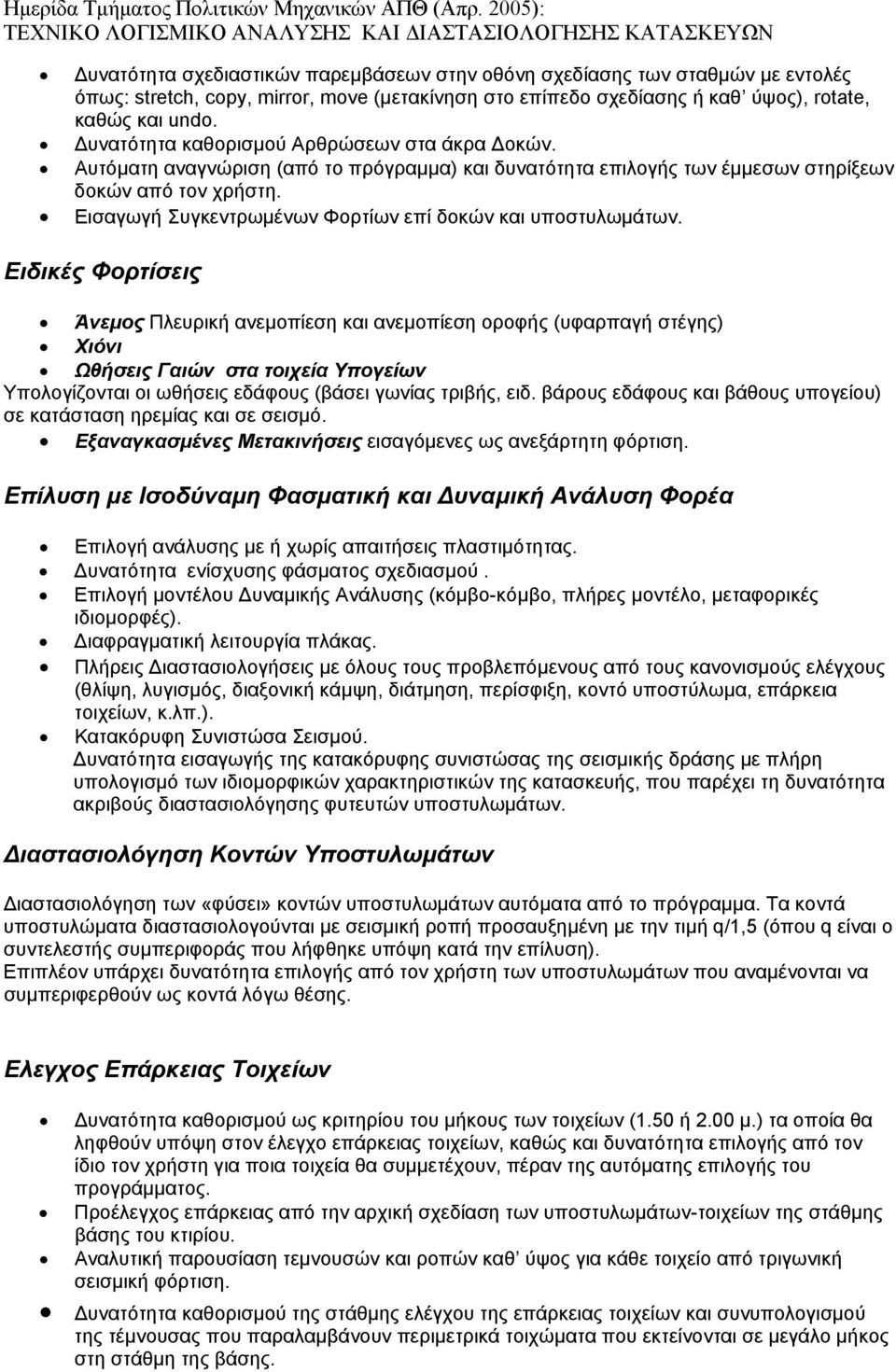

2 υνατότητα σχεδιαστικών παρεµβάσεων στην οθόνη σχεδίασης των σταθµών µε εντολές όπως: stretch, copy, mirror, move (µετακίνηση στο επίπεδο σχεδίασης ή καθ ύψος), rotate, καθώς και undo. υνατότητα καθορισµού Αρθρώσεων στα άκρα οκών. Αυτόµατη αναγνώριση (από το πρόγραµµα) και δυνατότητα επιλογής των έµµεσων στηρίξεων δοκών από τον χρήστη. Εισαγωγή Συγκεντρωµένων Φορτίων επί δοκών και υποστυλωµάτων. Ειδικές Φορτίσεις Άνεµος Πλευρική ανεµοπίεση και ανεµοπίεση οροφής (υφαρπαγή στέγης) Χιόνι Ωθήσεις Γαιών στα τοιχεία Υπογείων Υπολογίζονται οι ωθήσεις εδάφους (βάσει γωνίας τριβής, ειδ. βάρους εδάφους και βάθους υπογείου) σε κατάσταση ηρεµίας και σε σεισµό. Εξαναγκασµένες Μετακινήσεις εισαγόµενες ως ανεξάρτητη φόρτιση. Επίλυση µε Ισοδύναµη Φασµατική και υναµική Ανάλυση Φορέα Επιλογή ανάλυσης µε ή χωρίς απαιτήσεις πλαστιµότητας. υνατότητα ενίσχυσης φάσµατος σχεδιασµού. Επιλογή µοντέλου υναµικής Ανάλυσης (κόµβο-κόµβο, πλήρες µοντέλο, µεταφορικές ιδιοµορφές). ιαφραγµατική λειτουργία πλάκας. Πλήρεις ιαστασιολογήσεις µε όλους τους προβλεπόµενους από τους κανονισµούς ελέγχους (θλίψη, λυγισµός, διαξονική κάµψη, διάτµηση, περίσφιξη, κοντό υποστύλωµα, επάρκεια τοιχείων, κ.λπ.). Κατακόρυφη Συνιστώσα Σεισµού. υνατότητα εισαγωγής της κατακόρυφης συνιστώσας της σεισµικής δράσης µε πλήρη υπολογισµό των ιδιοµορφικών χαρακτηριστικών της κατασκευής, που παρέχει τη δυνατότητα ακριβούς διαστασιολόγησης φυτευτών υποστυλωµάτων. ιαστασιολόγηση Κοντών Υποστυλωµάτων ιαστασιολόγηση των «φύσει» κοντών υποστυλωµάτων αυτόµατα από το πρόγραµµα. Τα κοντά υποστυλώµατα διαστασιολογούνται µε σεισµική ροπή προσαυξηµένη µε την τιµή q/1,5 (όπου q είναι ο συντελεστής συµπεριφοράς που λήφθηκε υπόψη κατά την επίλυση). Επιπλέον υπάρχει δυνατότητα επιλογής από τον χρήστη των υποστυλωµάτων που αναµένονται να συµπεριφερθούν ως κοντά λόγω θέσης. Ελεγχος Επάρκειας Τοιχείων υνατότητα καθορισµού ως κριτηρίου του µήκους των τοιχείων (1.50 ή 2.00 µ.) τα οποία θα ληφθούν υπόψη στον έλεγχο επάρκειας τοιχείων, καθώς και δυνατότητα επιλογής από τον ίδιο τον χρήστη για ποια τοιχεία θα συµµετέχουν, πέραν της αυτόµατης επιλογής του προγράµµατος. Προέλεγχος επάρκειας από την αρχική σχεδίαση των υποστυλωµάτων-τοιχείων της στάθµης βάσης του κτιρίου. Αναλυτική παρουσίαση τεµνουσών και ροπών καθ ύψος για κάθε τοιχείο από τριγωνική σεισµική φόρτιση. υνατότητα καθορισµού της στάθµης ελέγχου της επάρκειας τοιχείων και συνυπολογισµού της τέµνουσας που παραλαµβάνουν περιµετρικά τοιχώµατα που εκτείνονται σε µεγάλο µήκος στη στάθµη της βάσης.

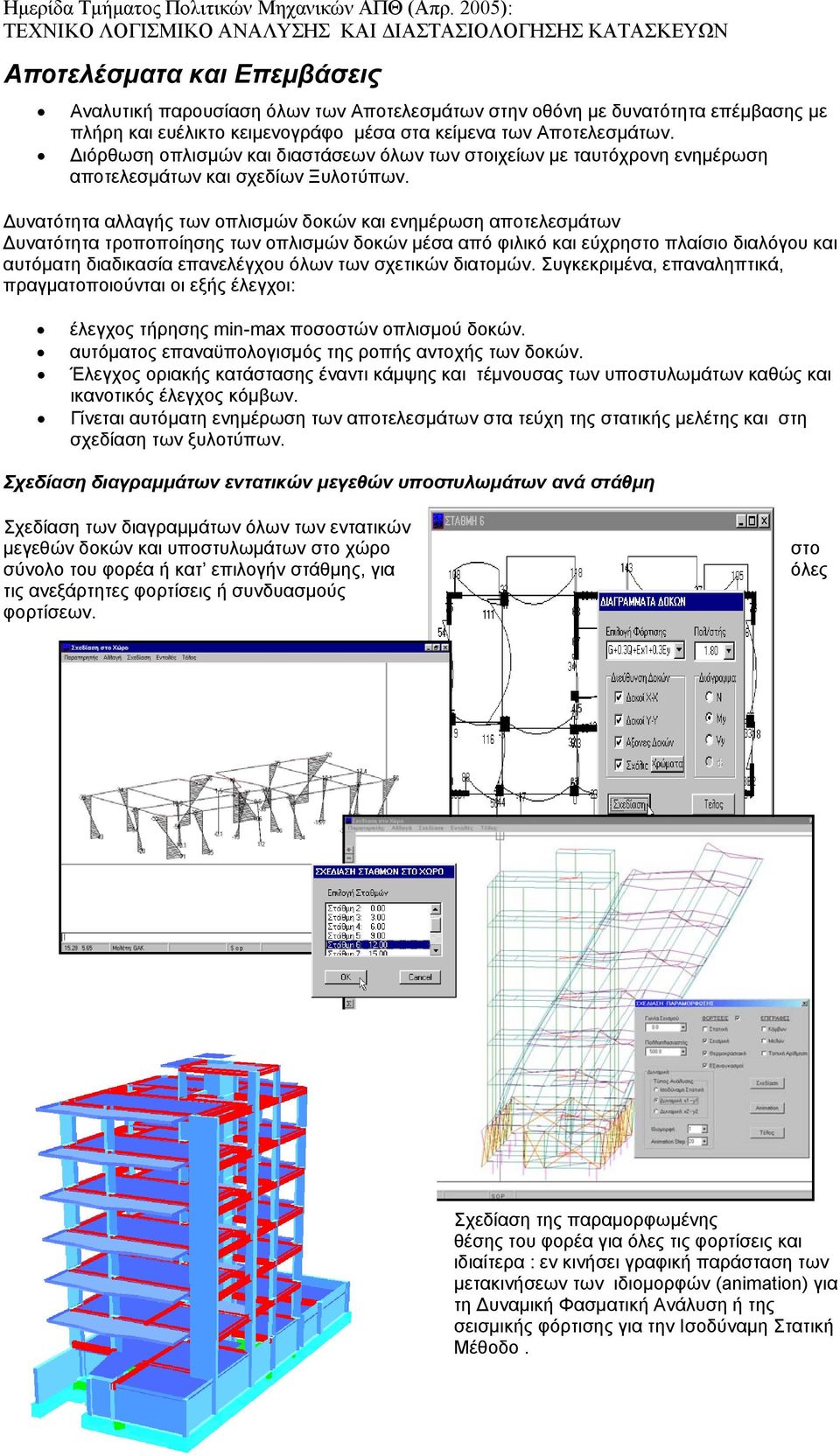

3 Αποτελέσµατα και Επεµβάσεις Αναλυτική παρουσίαση όλων των Αποτελεσµάτων στην οθόνη µε δυνατότητα επέµβασης µε πλήρη και ευέλικτο κειµενογράφο µέσα στα κείµενα των Αποτελεσµάτων. ιόρθωση οπλισµών και διαστάσεων όλων των στοιχείων µε ταυτόχρονη ενηµέρωση αποτελεσµάτων και σχεδίων Ξυλοτύπων. υνατότητα αλλαγής των οπλισµών δοκών και ενηµέρωση αποτελεσµάτων υνατότητα τροποποίησης των οπλισµών δοκών µέσα από φιλικό και εύχρηστο πλαίσιο διαλόγου και αυτόµατη διαδικασία επανελέγχου όλων των σχετικών διατοµών. Συγκεκριµένα, επαναληπτικά, πραγµατοποιούνται οι εξής έλεγχοι: έλεγχος τήρησης min-max ποσοστών οπλισµού δοκών. αυτόµατος επαναϋπολογισµός της ροπής αντοχής των δοκών. Έλεγχος οριακής κατάστασης έναντι κάµψης και τέµνουσας των υποστυλωµάτων καθώς και ικανοτικός έλεγχος κόµβων. Γίνεται αυτόµατη ενηµέρωση των αποτελεσµάτων στα τεύχη της στατικής µελέτης και στη σχεδίαση των ξυλοτύπων. Σχεδίαση διαγραµµάτων εντατικών µεγεθών υποστυλωµάτων ανά στάθµη Σχεδίαση των διαγραµµάτων όλων των εντατικών µεγεθών δοκών και υποστυλωµάτων στο χώρο σύνολο του φορέα ή κατ επιλογήν στάθµης, για τις ανεξάρτητες φορτίσεις ή συνδυασµούς φορτίσεων. στο όλες Σχεδίαση της παραµορφωµένης θέσης του φορέα για όλες τις φορτίσεις και ιδιαίτερα : εν κινήσει γραφική παράσταση των µετακινήσεων των ιδιοµορφών (animation) για τη υναµική Φασµατική Ανάλυση ή της σεισµικής φόρτισης για την Ισοδύναµη Στατική Μέθοδο.

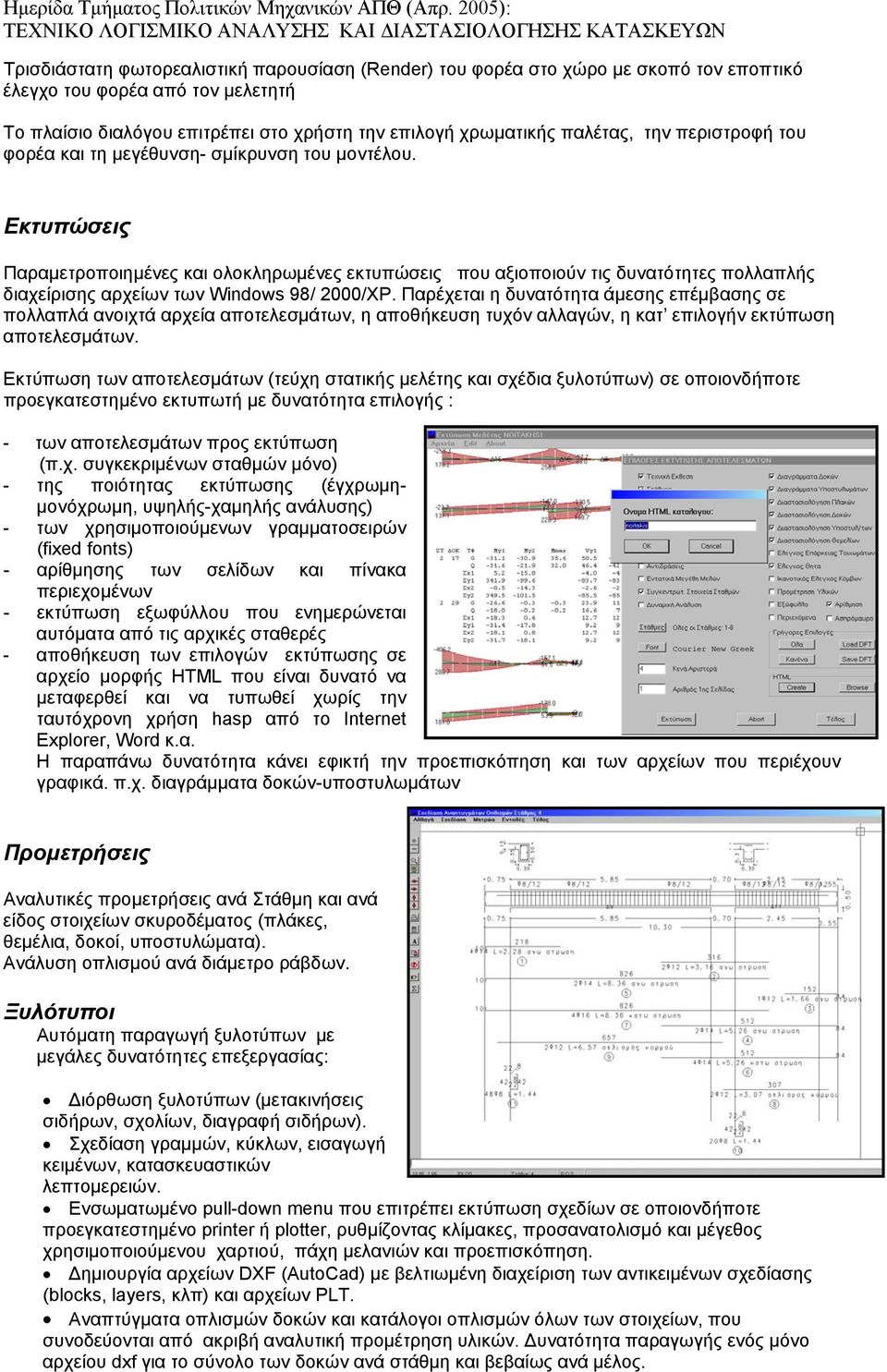

4 Τρισδιάστατη φωτορεαλιστική παρουσίαση (Render) του φορέα στο χώρο µε σκοπό τον εποπτικό έλεγχο του φορέα από τον µελετητή Το πλαίσιο διαλόγου επιτρέπει στο χρήστη την επιλογή χρωµατικής παλέτας, την περιστροφή του φορέα και τη µεγέθυνση- σµίκρυνση του µοντέλου. Εκτυπώσεις Παραµετροποιηµένες και ολοκληρωµένες εκτυπώσεις που αξιοποιούν τις δυνατότητες πολλαπλής διαχείρισης αρχείων των Windows 98/ 2000/XP. Παρέχεται η δυνατότητα άµεσης επέµβασης σε πολλαπλά ανοιχτά αρχεία αποτελεσµάτων, η αποθήκευση τυχόν αλλαγών, η κατ επιλογήν εκτύπωση αποτελεσµάτων. Εκτύπωση των αποτελεσµάτων (τεύχη στατικής µελέτης και σχέδια ξυλοτύπων) σε οποιονδήποτε προεγκατεστηµένο εκτυπωτή µε δυνατότητα επιλογής : - των αποτελεσµάτων προς εκτύπωση (π.χ. συγκεκριµένων σταθµών µόνο) - της ποιότητας εκτύπωσης (έγχρωµη- µονόχρωµη, υψηλής-χαµηλής ανάλυσης) - των χρησιµοποιούµενων γραµµατοσειρών (fixed fonts) - αρίθµησης των σελίδων και πίνακα περιεχοµένων - εκτύπωση εξωφύλλου που ενηµερώνεται αυτόµατα από τις αρχικές σταθερές - αποθήκευση των επιλογών εκτύπωσης σε αρχείο µορφής HTML που είναι δυνατό να µεταφερθεί και να τυπωθεί χωρίς την ταυτόχρονη χρήση hasp από το Internet Explorer, Word κ.α. H παραπάνω δυνατότητα κάνει εφικτή την προεπισκόπηση και των αρχείων που περιέχουν γραφικά. π.χ. διαγράµµατα δοκών-υποστυλωµάτων Προµετρήσεις Αναλυτικές προµετρήσεις ανά Στάθµη και ανά είδος στοιχείων σκυροδέµατος (πλάκες, θεµέλια, δοκοί, υποστυλώµατα). Ανάλυση οπλισµού ανά διάµετρο ράβδων. Ξυλότυποι Αυτόµατη παραγωγή ξυλοτύπων µε µεγάλες δυνατότητες επεξεργασίας: ιόρθωση ξυλοτύπων (µετακινήσεις σιδήρων, σχολίων, διαγραφή σιδήρων). Σχεδίαση γραµµών, κύκλων, εισαγωγή κειµένων, κατασκευαστικών λεπτοµερειών. Ενσωµατωµένο pull-down menu που επιτρέπει εκτύπωση σχεδίων σε οποιονδήποτε προεγκατεστηµένο printer ή plotter, ρυθµίζοντας κλίµακες, προσανατολισµό και µέγεθος χρησιµοποιούµενου χαρτιού, πάχη µελανιών και προεπισκόπηση. ηµιουργία αρχείων DXF (AutoCad) µε βελτιωµένη διαχείριση των αντικειµένων σχεδίασης (blocks, layers, κλπ) και αρχείων PLT. Αναπτύγµατα οπλισµών δοκών και κατάλογοι οπλισµών όλων των στοιχείων, που συνοδεύονται από ακριβή αναλυτική προµέτρηση υλικών. υνατότητα παραγωγής ενός µόνο αρχείου dxf για το σύνολο των δοκών ανά στάθµη και βεβαίως ανά µέλος.

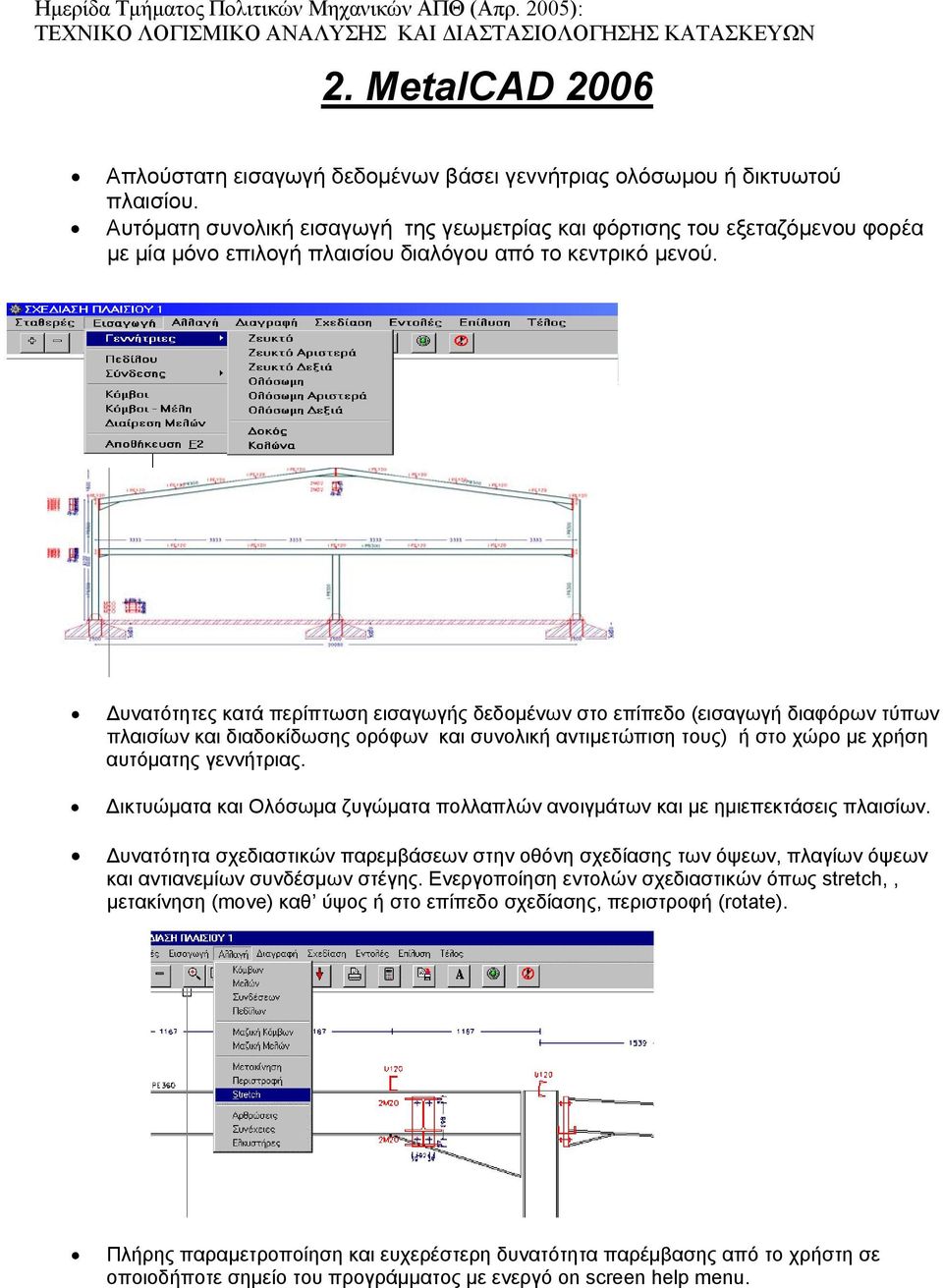

5 υνατότητα επεξεργασίας σχεδίων από αυτόνοµο σχεδιαστικό πρόγραµµα (NewCad). Πλήρης αµφίδροµη επικοινωνία µε το πρόγραµµα Αρχιτεκτονικών Σχεδιάσεων Architect, που εξοικονοµεί χρόνο στο χρήστη καταργώντας τη διπλή εισαγωγή δεδοµένων. Επικοινωνία µε οποιοδήποτε πρόγραµµα Cad µέσω αρχείων τύπου dxf. Για τους χρήστες του ΑutoCAD παρέχεται δυνατότητα αυτόµατης αναγνώρισης χρωµάτων, layers, γραµµατοσειρών. Επίσης αναγνώριση ξυλοτύπων σχεδιασµένων στο πρόγραµµα TEKTΩΝ. Πλήρες εγχειρίδιο χρήσης, µε παρατηρήσεις για ειδικά θέµατα σχεδιασµού σκυροδέµατος, αναλυτικό παράδειγµα, και θεωρητική τεκµηρίωση. Statics CAD: Πρόγραµµα Εισαγωγής Ξυλοτύπων στο AutoCAD Περιγραφή υποστυλωµάτων, δοκών, ακµών (µπαλκόνια, σκάλες, εσωτερικά φατνώµατα) στο AutoCAD και άµεση µεταφορά στο Statics. Statics Ενισχύσεις Ταχύτατη και πλήρως απλοποιηµένη εποπτική περιγραφή του φέροντος οργανισµού και των υφιστάµενων οπλισµών µε ακρίβεια. Ανάλυση του φορέα σύµφωνα µε τις πρόσφατα εκδοθείσες προδιαγραφές (εισαγωγή σεισµικής δράσης σύµφωνα µε τους Αντισεισµικούς Κανονισµούς 1959/1985/1995). Αποτύπωση βλαβών και πρόταση αντίστοιχης ενίσχυσης. Έλεγχος υφιστάµενων διατοµών και διαστασιολόγηση επισκευαζόµενων ενισχυόµενων διατοµών σύµφωνα µε το ΕΚΩΣ, µε παραµετρικούς συντελεστές µονολιθικότητας και λαµβάνοντας υπόψη τη διαφορετικότητα των υλικών στη νέα διατοµή. υνατότητες αποκατάστασης/ενίσχυσης µε: α. χρήση εποξειδικών ρητινών και κονιαµάτων. β. Μανδύες αµφίπλευρους και µονόπλευρους έγχυτου σκυροδέµατος. γ. Μανδύες αµφίπλευρους και µονόπλευρους εκτοξευόµενου σκυροδέµατος. δ. Σύνθετων υλικών και µεταλλικών ελασµάτων. ε. ανθρακονήµατα, υαλοϋφάσµατα Υπολογισµός βλήτρων. Αυτόµατη σχεδίαση ξυλοτύπου αποτύπωσης του υπάρχοντος φορέα, ξυλοτύπου αποτύπωσης βλαβών και ενισχύσεων. Αυτόµατη σχεδίαση κατασκευαστικών σχεδίων λεπτοµερειών υποστυλωµάτων ενισχυόµενων µε µανδύες. Κατασκευαστικές λεπτοµέρειες για όλες τις περιπτώσεις ενίσχυσης δοµικών στοιχείων. Υποδείγµατα τεχνικών εκθέσεων πιθανής ερµηνείας βλαβών, προτεινόµενων υλικών και µεθοδολογιών αποκατάστασης /ενίσχυσης προς διευκόλυνση και καθοδήγηση του µελετητή. Statics Φέρουσα Τοιχοποιϊα Υπολογισµός διατµητικών τοίχων απλής ή διαζωµατικής τοιχοποιΐας (λιθοδοµή, πλινθοδοµή) σύµφωνα µε τον EC6 και το Εθνικό Κείµενο Εφαρµογής. Συνδυασµός φέρουσας τοιχοποιΐας και στοιχείων οπλισµένου σκυροδέµατος (υποστυλωµάτων, δοκών, πεδίλων). Έλεγχοι διατοµών έναντι θλίψης, κάµψης, λυγισµού. Έλεγχος απλότητας φορέα.

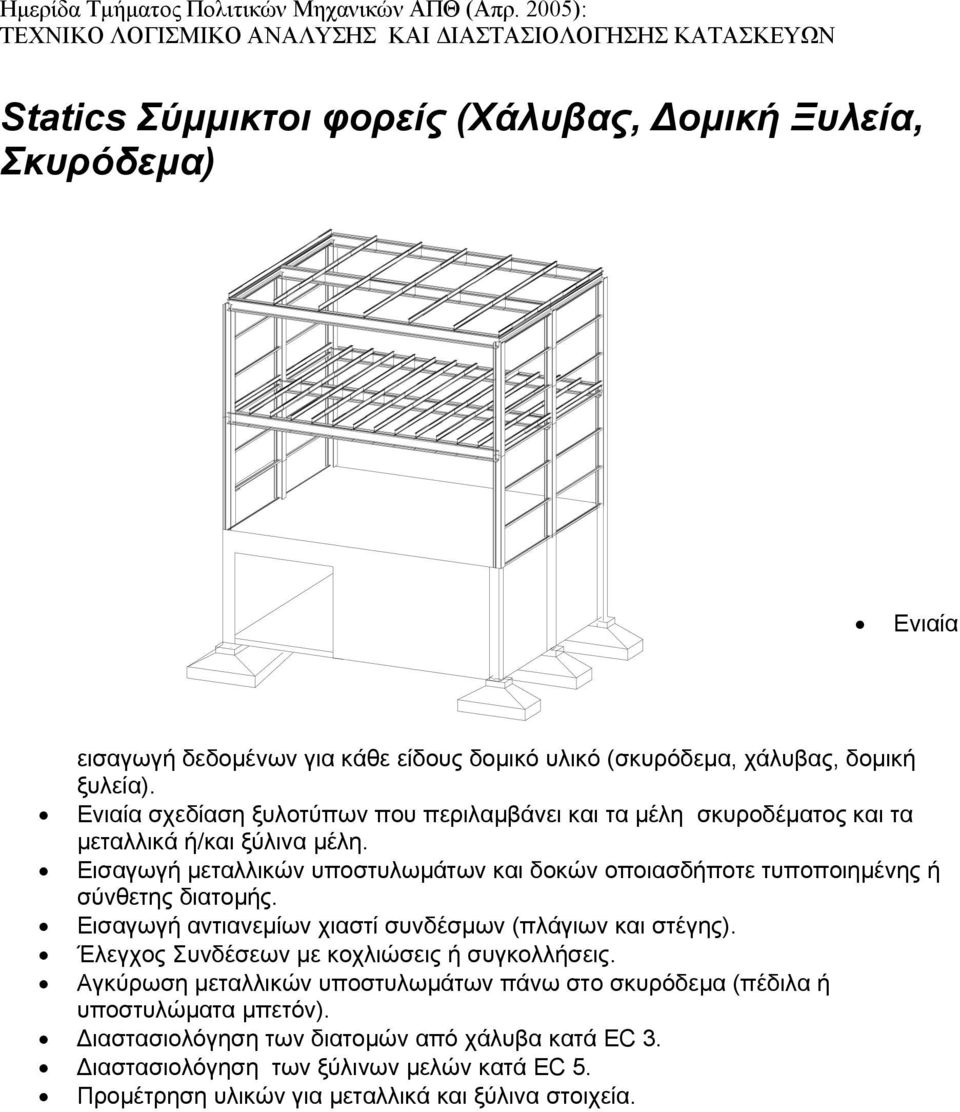

6 Statics Σύµµικτοι φορείς (Χάλυβας, οµική Ξυλεία, Σκυρόδεµα) Ενιαία εισαγωγή δεδοµένων για κάθε είδους δοµικό υλικό (σκυρόδεµα, χάλυβας, δοµική ξυλεία). Ενιαία σχεδίαση ξυλοτύπων που περιλαµβάνει και τα µέλη σκυροδέµατος και τα µεταλλικά ή/και ξύλινα µέλη. Εισαγωγή µεταλλικών υποστυλωµάτων και δοκών οποιασδήποτε τυποποιηµένης ή σύνθετης διατοµής. Εισαγωγή αντιανεµίων χιαστί συνδέσµων (πλάγιων και στέγης). Έλεγχος Συνδέσεων µε κοχλιώσεις ή συγκολλήσεις. Αγκύρωση µεταλλικών υποστυλωµάτων πάνω στο σκυρόδεµα (πέδιλα ή υποστυλώµατα µπετόν). ιαστασιολόγηση των διατοµών από χάλυβα κατά ΕC 3. ιαστασιολόγηση των ξύλινων µελών κατά ΕC 5. Προµέτρηση υλικών για µεταλλικά και ξύλινα στοιχεία.

7 2. MetalCAD 2006 Απλούστατη εισαγωγή δεδοµένων βάσει γεννήτριας ολόσωµου ή δικτυωτού πλαισίου. Αυτόµατη συνολική εισαγωγή της γεωµετρίας και φόρτισης του εξεταζόµενου φορέα µε µία µόνο επιλογή πλαισίου διαλόγου από το κεντρικό µενού. υνατότητες κατά περίπτωση εισαγωγής δεδοµένων στο επίπεδο (εισαγωγή διαφόρων τύπων πλαισίων και διαδοκίδωσης ορόφων και συνολική αντιµετώπιση τους) ή στο χώρο µε χρήση αυτόµατης γεννήτριας. ικτυώµατα και Ολόσωµα ζυγώµατα πολλαπλών ανοιγµάτων και µε ηµιεπεκτάσεις πλαισίων. υνατότητα σχεδιαστικών παρεµβάσεων στην οθόνη σχεδίασης των όψεων, πλαγίων όψεων και αντιανεµίων συνδέσµων στέγης. Ενεργοποίηση εντολών σχεδιαστικών όπως stretch,, µετακίνηση (move) καθ ύψος ή στο επίπεδο σχεδίασης, περιστροφή (rotate). Πλήρης παραµετροποίηση και ευχερέστερη δυνατότητα παρέµβασης από το χρήστη σε οποιοδήποτε σηµείο του προγράµµατος µε ενεργό on screen help menu.

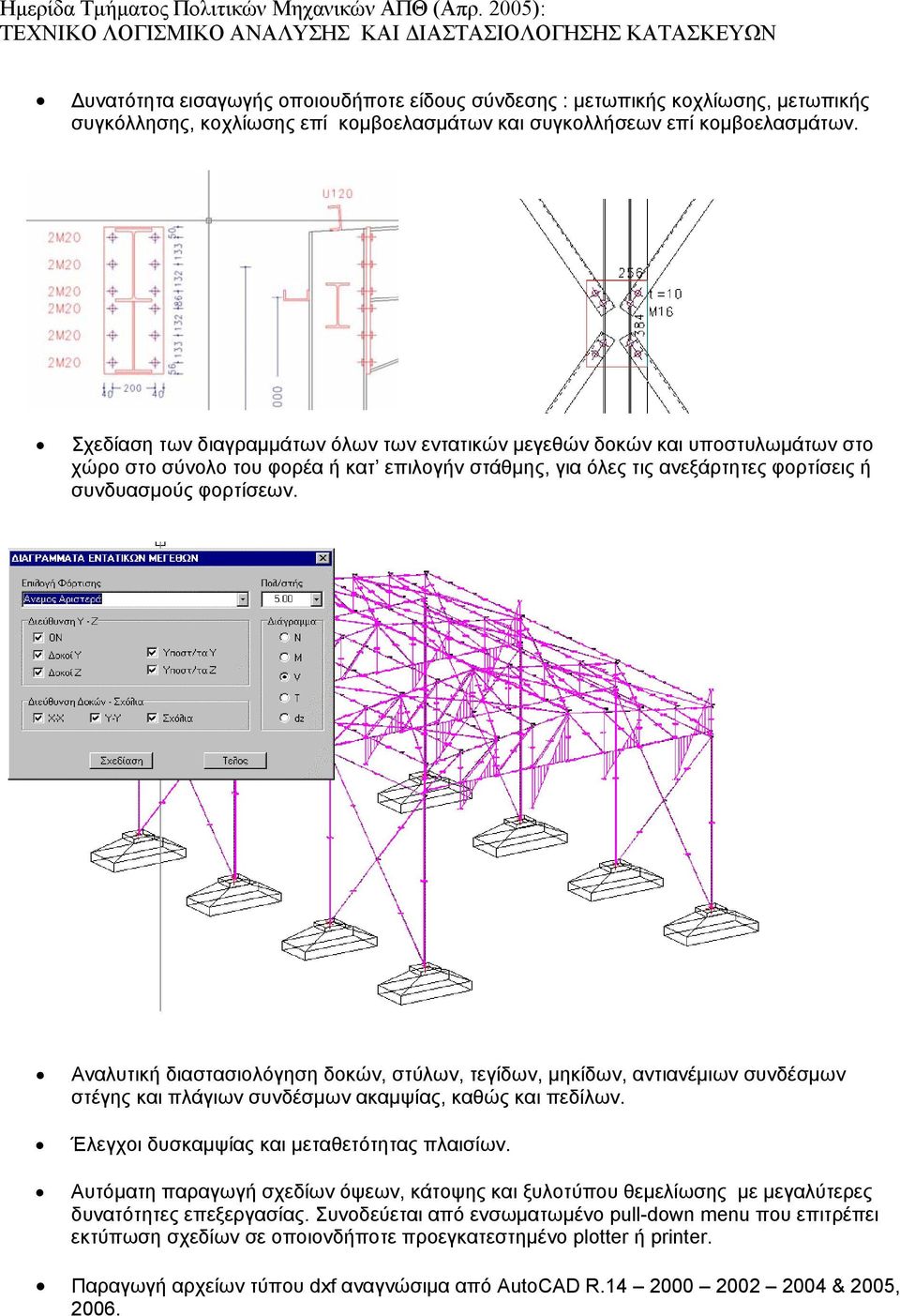

8 υνατότητα εισαγωγής οποιουδήποτε είδους σύνδεσης : µετωπικής κοχλίωσης, µετωπικής συγκόλλησης, κοχλίωσης επί κοµβοελασµάτων και συγκολλήσεων επί κοµβοελασµάτων. Σχεδίαση των διαγραµµάτων όλων των εντατικών µεγεθών δοκών και υποστυλωµάτων στο χώρο στο σύνολο του φορέα ή κατ επιλογήν στάθµης, για όλες τις ανεξάρτητες φορτίσεις ή συνδυασµούς φορτίσεων. Αναλυτική διαστασιολόγηση δοκών, στύλων, τεγίδων, µηκίδων, αντιανέµιων συνδέσµων στέγης και πλάγιων συνδέσµων ακαµψίας, καθώς και πεδίλων. Έλεγχοι δυσκαµψίας και µεταθετότητας πλαισίων. Αυτόµατη παραγωγή σχεδίων όψεων, κάτοψης και ξυλοτύπου θεµελίωσης µε µεγαλύτερες δυνατότητες επεξεργασίας. Συνοδεύεται από ενσωµατωµένο pull-down menu που επιτρέπει εκτύπωση σχεδίων σε οποιονδήποτε προεγκατεστηµένο plotter ή printer. Παραγωγή αρχείων τύπου dxf αναγνώσιµα από AutoCAD R & 2005, 2006.

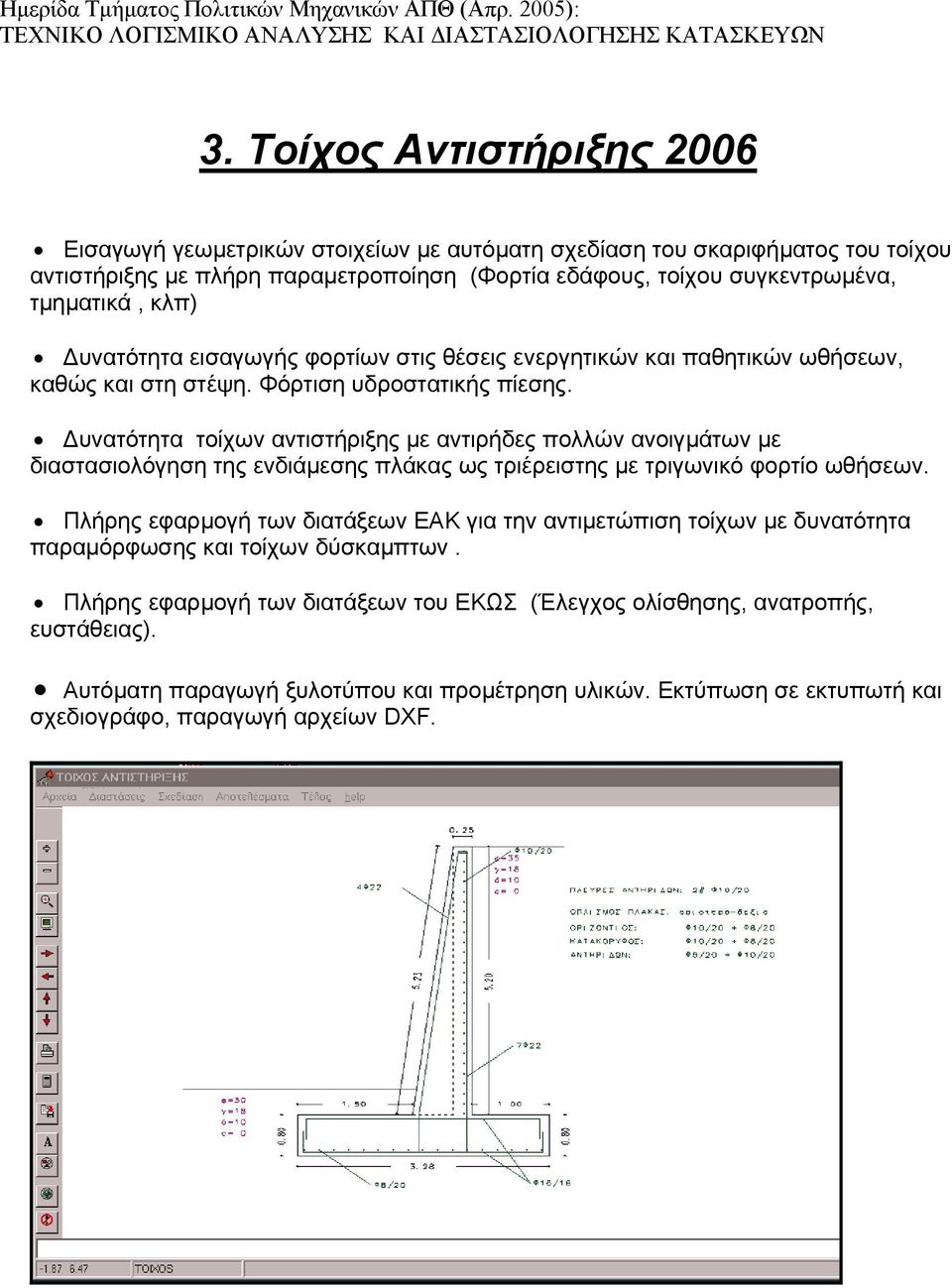

9 3. Tοίχος Αντιστήριξης 2006 Εισαγωγή γεωµετρικών στοιχείων µε αυτόµατη σχεδίαση του σκαριφήµατος του τοίχου αντιστήριξης µε πλήρη παραµετροποίηση (Φορτία εδάφους, τοίχου συγκεντρωµένα, τµηµατικά, κλπ) υνατότητα εισαγωγής φορτίων στις θέσεις ενεργητικών και παθητικών ωθήσεων, καθώς και στη στέψη. Φόρτιση υδροστατικής πίεσης. υνατότητα τοίχων αντιστήριξης µε αντιρήδες πολλών ανοιγµάτων µε διαστασιολόγηση της ενδιάµεσης πλάκας ως τριέρειστης µε τριγωνικό φορτίο ωθήσεων. Πλήρης εφαρµογή των διατάξεων ΕΑΚ για την αντιµετώπιση τοίχων µε δυνατότητα παραµόρφωσης και τοίχων δύσκαµπτων. Πλήρης εφαρµογή των διατάξεων του ΕΚΩΣ (Έλεγχος ολίσθησης, ανατροπής, ευστάθειας). Αυτόµατη παραγωγή ξυλοτύπου και προµέτρηση υλικών. Εκτύπωση σε εκτυπωτή και σχεδιογράφο, παραγωγή αρχείων DXF.

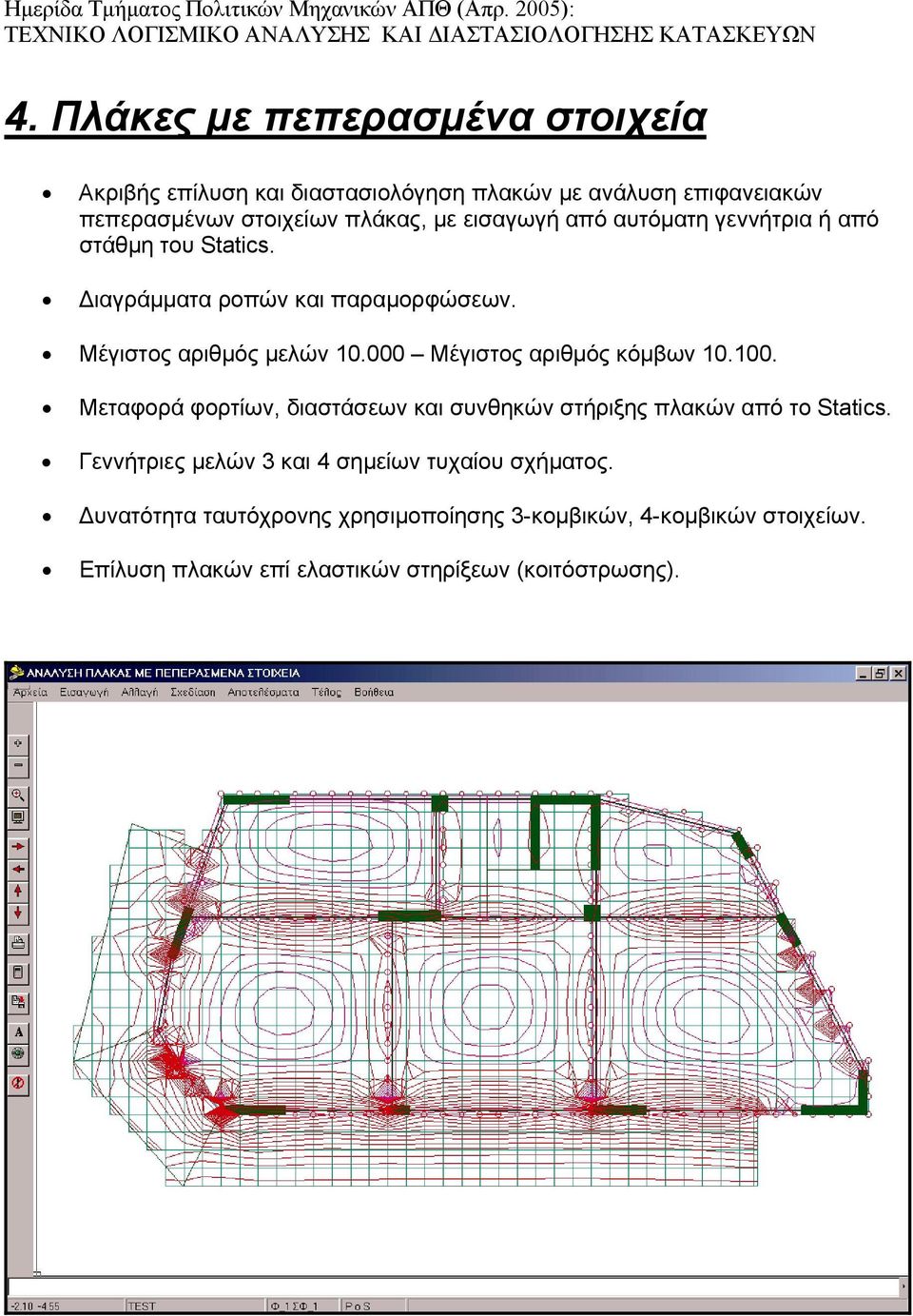

10 4. Πλάκες µε πεπερασµένα στοιχεία Ακριβής επίλυση και διαστασιολόγηση πλακών µε ανάλυση επιφανειακών πεπερασµένων στοιχείων πλάκας, µε εισαγωγή από αυτόµατη γεννήτρια ή από στάθµη του Statics. ιαγράµµατα ροπών και παραµορφώσεων. Μέγιστος αριθµός µελών Μέγιστος αριθµός κόµβων Μεταφορά φορτίων, διαστάσεων και συνθηκών στήριξης πλακών από το Statics. Γεννήτριες µελών 3 και 4 σηµείων τυχαίου σχήµατος. υνατότητα ταυτόχρονης χρησιµοποίησης 3-κοµβικών, 4-κοµβικών στοιχείων. Επίλυση πλακών επί ελαστικών στηρίξεων (κοιτόστρωσης).
