1 PRINTED CATALOGUE Ιστοί & Πυλώνες Φωτισµού WEBSITE LINK / προϊόντα / ιστοί & πυλώνες φωτισμού / ιστοί διαφόρων ειδών PRODUCT NO: DESCRIPTION: IMAGE ιστοί σηματοδότησης

2 Παρακαλούμε σημειώστε ότι η ZINCOMETAL S.A. βρίσκεται σε συνεχή ανάπτυξη και βελτίωση των προϊόντων της. Για τον λόγο αυτό, η εταιρεία διατηρεί το δικαίωμα αλλαγής των προδιαγραφών χωρίς προηγούμενη κοινοποίηση ή δημόσια ανακοίνωση. Σχετικώς με την αναφορά στα Διεθνή Πρότυπα Προδιαγραφών εννοείται ότι ισχύει η πιο πρόσφατη χρονολογία έκδοσής τους. Μείνετε συντονισμένοι με την εταιρεία, για κάθε νέα σειρά προϊόντος, με την εγγραφή σας στο ZINCOMETAL Newsletter στην ιστοσελίδα μας και στα Social Media. 9

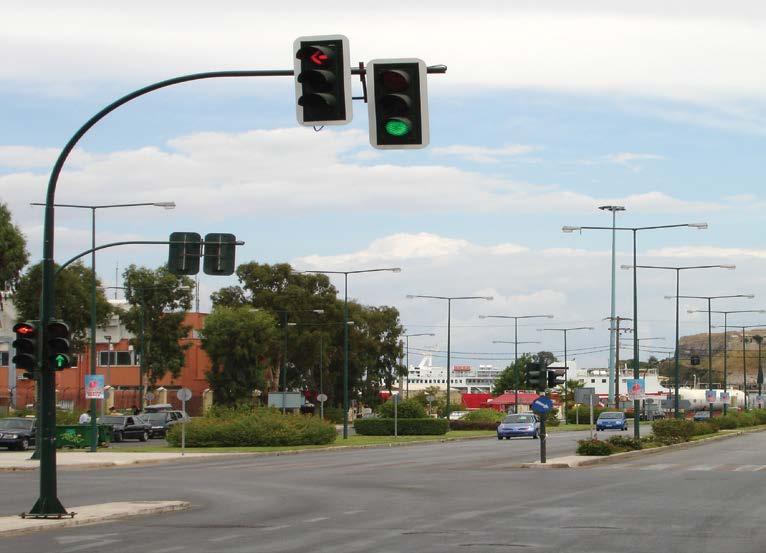

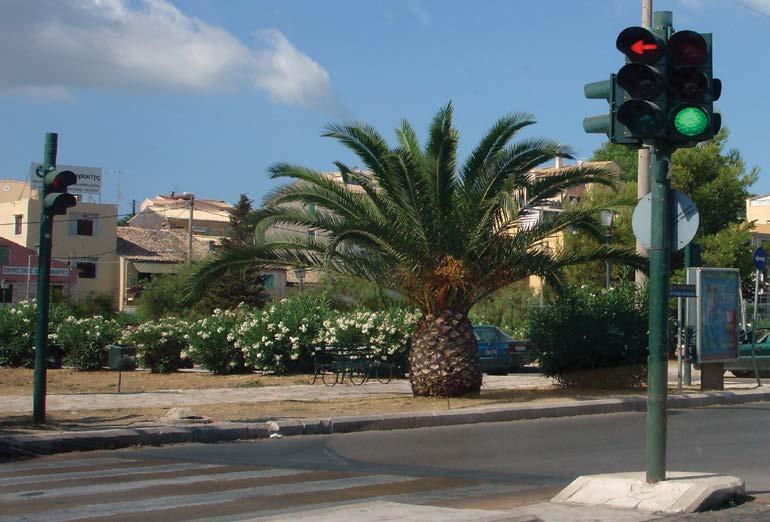

3 1.3. Ιστοί Διαφόρων Ειδών Εικόνα 1 Χαλύβδινοι στοί σηματοδότησης κωνικής εξαγωνικής διατομής με βραχίονα, γαλβανισμένοι εν θερμώ και βαμμένοι ηλεκτροστατικά με πούδρα πολυεστερικών χρωμάτων (duplex system). Εικόνα 2 Χαλύβδινοι στοί σηματοδότησης πεζών σταθερής κυκλικής διατομής, γαλβανισμένοι εν θερμώ και βαμμένοι ηλεκτροστατικά με πούδρα πολυεστερικών χρωμάτων (duplex system). 105

4 Κωνικοί εξαγωνικοί με βραχίονα Κωνικοί εξαγωνικοί με βραχίονα Πρότυπο σχέδιο p Ενδεικτικό σχέδιο d 1 h Βραχίονας στήριξης φωτεινού σηµατοδότη d D 2 H Θυρίδα c D 1 Υλικό Χάλυβας θερμής έλασης ποιότητας S235JR κατά ΕΝ Προστασία Γαλβάνισμα εν θερμώ βάσει Διεθνούς Προτύπου EN ISO 1461 και βαμμένο ηλεκτροστατικά με πούδρα πολυεστερικών χρωμάτων (Duplex System). Κατασκευή Κόψιμο και διαμόρφωση σε κωνική εξαγωνική διατομή από μονοκόμματα (μοναδιαία) τεμάχια έως 12.00m σε ειδικά μηχανήματα κατασκευής ιστών. Η συγκόλληση του ιστού γίνεται κατά μήκος με μία μόνο διαμήκη ραφή σε αυτόματα μηχανήματα συγκόλλησης MIG. Στην βάση του ιστού προσαρμόζεται (μέσω συγκόλλησης) πλάκα έδρασης η οποία ενισχύεται με τέσσερα (4) τρίγωνα ενίσχυσης. Συνοδεύεται με βραχίονα κωνικής κυκλικής ή σταθερής κυκλικής διατομής. Κατασκευή σύμφωνα με τα Εθνικά και Ευρωπαϊκά Πρότυπα. Πιστοποιητικά Πιστοποίηση CE από ανεξάρτητο εγκεκριμένο κοινοποιημένο Ευρωπαϊκό Φορέα (ΦΕΚ 1557/Β/ και EN 40). 106

5 Τηλεσκοπικοί με βραχίονα Τηλεσκοπικοί με βραχίονα Πρότυπο σχέδιο p Ενδεικτικό σχέδιο d 1 h Βραχίονας στήριξης φωτεινού σηµατοδότη d D 3 H D 2 Θυρίδα c D 1 Υλικό Χαλυβδοσωλήνας από χάλυβα θερμής έλασης ποιότητας S235JR κατά ΕΝ κατασκευασμένος κατά EN Προστασία Γαλβάνισμα εν θερμώ βάσει Διεθνούς Προτύπου EN ISO 1461 και βαμμένο ηλεκτροστατικά με πούδρα πολυεστερικών χρωμάτων (Duplex System). Κατασκευή Το κυρίως σώμα του ιστού κατασκευάζεται από δύο (2) τεμάχια χαλυβδοσωλήνα τα οποία για θέματα αντοχής καθώς και για ένα όμορφο αισθητικό αποτέλεσμα συγκολλούνται με περιφερειακή συγκόλληση στα σημεία ενώσεως των σωληνώσεων σε αυτόματα συγκολλητικά μηχανήματα, αφού πρώτα με συμπίεση τα χείλη τους μορφοποιούνται στις επιθυμητές διαμέτρους με ακτίνα καμπυλότητας R= D/2. Στην βάση του ιστού προσαρμόζεται (μέσω συγκόλλησης) πλάκα έδρασης η οποία ενισχύεται με τρίγωνα ενίσχυσης. Θυρίδα από το ίδιο σώμα του ιστού, κομμένη με ειδικό πριόνι, όπου εφαρμόζει απόλυτα και δεν εξέχει (κατά την κλειστή θέση) από τον ιστό (IP54 και ΙΚ10). Ασφαλίζει μέσω ανοξείδωτου κοχλία τριγωνικής διατομής και διαθέτει κλειδί ασφαλείας τύπου ZINCOMETAL με τριγωνική υποδοχή για εύκολη και ασφαλή χρήση. Συνοδεύεται με βραχίονα κωνικής κυκλικής ή σταθερής κυκλικής διατομής. Κατασκευή σύμφωνα με τα Εθνικά και Ευρωπαϊκά Πρότυπα. Πιστοποιητικά Πιστοποίηση CE από ανεξάρτητο εγκεκριμένο κοινοποιημένο Ευρωπαϊκό Φορέα (ΦΕΚ 1557/Β/ και EN 40). 107

6 Κυκλικοί με πλάκα έδρασης Κυκλικοί με πλάκα έδρασης Πρότυπο σχέδιο Ενδεικτικό σχέδιο ιστού σηματοδότησης πεζών H Θυρίδα c D Υλικό Χαλυβδοσωλήνας από χάλυβα θερμής έλασης ποιότητας S235JR κατά ΕΝ κατασκευασμένος κατά EN Προστασία Γαλβάνισμα εν θερμώ βάσει Διεθνούς Προτύπου EN ISO 1461 και βαμμένο ηλεκτροστατικά με πούδρα πολυεστερικών χρωμάτων (Duplex System). Κατασκευή Κατασκευάζεται από ένα τεμάχιο χαλυβδοσωλήνα σταθερής κυκλικής διατομής. Στην βάση του ιστού προσαρμόζεται (μέσω συγκόλλησης) πλάκα έδρασης η οποία κατά περίπτωση ενισχύεται ή όχι με τρίγωνα ενίσχυσης. Θυρίδα από το ίδιο σώμα του ιστού, κομμένη με ειδικό πριόνι, όπου εφαρμόζει απόλυτα και δεν εξέχει (κατά την κλειστή θέση) από τον ιστό (IP54 και ΙΚ10). Ασφαλίζει μέσω ανοξείδωτου κοχλία τριγωνικής διατομής και διαθέτει κλειδί ασφαλείας τύπου ZINCOMETAL με τριγωνική υποδοχή για εύκολη και ασφαλή χρήση. Κατασκευή σύμφωνα με τα Εθνικά και Ευρωπαϊκά Πρότυπα. Πιστοποιητικά Πιστοποίηση CE από ανεξάρτητο εγκεκριμένο κοινοποιημένο Ευρωπαϊκό Φορέα (ΦΕΚ 1557/Β/ και EN 40). 108

Κυκλικοί χωρίς πλάκα έδρασης Κυκλικοί χωρίς πλάκα έδρασης Πρότυπο σχέδιο Ενδεικτικό σχέδιο ιστού σηματοδότησης πεζών H L H Θυρίδα c D H g Δίοδος καλωδίων Υλικό Χαλυβδοσωλήνας από χάλυβα θερμής έλασης

7 Κυκλικοί χωρίς πλάκα έδρασης Κυκλικοί χωρίς πλάκα έδρασης Πρότυπο σχέδιο Ενδεικτικό σχέδιο ιστού σηματοδότησης πεζών H L H Θυρίδα c D H g Δίοδος καλωδίων Υλικό Χαλυβδοσωλήνας από χάλυβα θερμής έλασης ποιότητας S235JR κατά ΕΝ κατασκευασμένος κατά EN Προστασία Γαλβάνισμα εν θερμώ βάσει Διεθνούς Προτύπου EN ISO 1461 και βαμμένο ηλεκτροστατικά με πούδρα πολυεστερικών χρωμάτων (Duplex System). Κατασκευή Κατασκευάζεται από ένα τεμάχιο χαλυβδοσωλήνα σταθερής κυκλικής διατομής. Θυρίδα από το ίδιο σώμα του ιστού, κομμένη με ειδικό πριόνι, όπου εφαρμόζει απόλυτα και δεν εξέχει (κατά την κλειστή θέση) από τον ιστό (IP54 και ΙΚ10). Ασφαλίζει μέσω ανοξείδωτου κοχλία τριγωνικής διατομής και διαθέτει κλειδί ασφαλείας τύπου ZINCOMETAL με τριγωνική υποδοχή για εύκολη και ασφαλή χρήση. Φέρει οπή για την διέλευση των καλωδίων. Κατασκευή σύμφωνα με τα Εθνικά και Ευρωπαϊκά Πρότυπα. Πιστοποιητικά Πιστοποίηση CE από ανεξάρτητο εγκεκριμένο κοινοποιημένο Ευρωπαϊκό Φορέα (ΦΕΚ 1557/Β/ και EN 40). 109

8 Copyright All rights reserved ZINCOMETAL S.A. Με επιφύλαξη παντός δικαιώματος. Απαγορεύεται η αναπαραγωγή του συνόλου ή μέρος του εγράφου χωρίς την προηγούμενη γραπτή συγκατάθεση του κατόχου των πνευματικών δικαιωμάτων. Οι πληροφορίες που περιέχονται σε αυτό το έγγραφο δεν αποτελούν μέρος προσφοράς ή σύμβασης, θεωρούνται ακριβείς και αξιόπιστες και ενδέχεται να αλλάξουν χωρίς ειδοποίηση. Ο εκδότης δεν αναλαμβάνει καμία ευθύνη για τις συνέπειες της χρήσης του παρόντος. Η δημοσίευση του εγγράφου αυτού δεν παρέχει ούτε υπονοεί την παροχή οποιασδήποτε άδειας εκμετάλλευσης διπλώματος ευρεσιτεχνίας ή άλλων βιομηχανικών δικαιωμάτων ή δικαιωμάτων πνευματικής ιδιοκτησίας.

9 Δ. 10ο χλμ. Κιλκίς-Πολυκάστρου Κιλκίς, τ.θ. 21 AD. 10th km. Kilkis - Polikastro P.C Kilkis, Greece Τ F Ε. info@zincometal.gr WEB.
