1 Βασικές Αρχές Ελέγχου Φωτισμού Εκπαιδευτικό κέντρο ISC Ιούνιος 2010

2 Βασικές αρχές φωτισμού - Περιεχόμενα Εισαγωγή Επισκόπηση τύπου λαμπτήρων Επισκόπηση κτιριακού φωτισμού Επισκόπηση οικιακού φωτισμού Επισκόπηση λοιπών εφαρμογών φωτισμού Εισαγωγή στις εφαρμογές φωτισμού με τεχνολογία ΕΙΒ/ΚΝΧ 2

3 > Εισαγωγή Γιατί πρέπει να παρακολουθήσω αυτή την ενότητα εκπαίδευσης? Λόγω της παγκόσμιας προσπάθειας για μείωση της κατανάλωσης ενέργειας Λόγω των Εξειδικευμένων Επαγγελματιών που απαιτούν περισσότερη αποδοτικότητα και ασφάλεια στην εργασία τους Λόγω των καταναλωτών, που αναζητούν την βελτίωση της άνεσης και της ασφάλειας Οι τύποι λαμπτήρων ποικίλουν και διαφοροποιούνται ολοένα και περισσότερο Η επιλογή του τρόπου ελέγχου του φωτισμού καθίσταται ολοένα και περισσότερο σημαντική Σκοπός αυτής της ενότητας εκπαίδευσης, είναι να σας δώσει τις βασικές γνώσεις και αρχές των διαφορετικών εφαρμογών φωτισμού της αγοράς και να σας βοηθήσει να κατανοήσετε γρήγορα και εύκολα την εναρμόνιση και εφαρμογή τους με την προσφορά ελέγχου φωτισμού της Schneider Electric. 3

4 > Εισαγωγή Φωτισμός & κατανάλωση ενέργειας Μόνο οι εφαρμογές φωτισμού, απορροφούν το 19% της παγκόσμιας ζήτησης ηλεκτρικής ενέργειας Ο φωτισμός θεωρείται πως αναλογεί στο 10% - 33% (USA) της συνολικής κατανάλωσης ενέργειας της κάθε χώρας Λογίζεται ως μια τεράστια ανησυχία (και πρόκληση), ιδιαίτερα για το δημόσιο φωτισμό (κατανάλωση 30% για συστήματα ελέγχου ηλικίας 20 ετών και άνω) Φωτισμός δρόμων, πάρκινγκ, σταθμοί, στάδια, λιμάνια, κα. 4

5 > Φωτισμός & Κατανάλωση ενέργειας Κτίρια Φωτισμός = 25 ως 50% (κατά μ.ο 40%) του λογαριασμού της ΔΕΗ Γραφεία, ξενοδοχεία, μαγαζιά & πολυκαταστήματα Σχολεία, γυμναστήρια, νοσοκομεία 5

6 > Φωτισμός & Κατανάλωση ενέργειας Βιομηχανία & Κατοικία Φωτισμός = 10 ως 15% του λογαριασμού της ΔΕΗ Εργοστάσια, βιομηχανίες, εργαστήρια, αποθήκες κ.α Διαμερίσματα, βίλες, εξοχικές κατοικίες 6

7 > Επισκόπηση τύπου λαμπτήρων Τύπος λαμπτήρων στην αγορά σήμερα Δύο κύριες τεχνολογίες Λαμπτήρες πυράκτωσης Λαμπτήρες οικονομίας (εκκένωσης αερίου) Πολλοί τύποι εφαρμογών διαφορετικές ανάγκες ποικιλία τύπου λαμπτήρων Επαγγελματική χρήση Οικιακή χρήση Μέθοδοι ελέγχου Συμβατικός (μέσω καλωδίων) Bus (π.χ. ΕΙΒ/ΚΝΧ) Συστήματα κεντρικού ελέγχου 7

8 > Επισκόπηση τύπου λαμπτήρων Τεχνολογίες στην αγορά σήμερα Λαμπτήρες πυράκτωσης "GLS* : Κοινοί λαμπτήρες φούσκες Λαμπτήρες αλογόνου χαμηλής τάσης LV & ELV* Λαμπτήρες οικονομίας (εκκένωσης αερίου): Φθορισμού: Σωληνοειδείς υδραργύρου χαμηλής πίεσης Τύπου compact "CFL" Εκκένωσης αερίου υψηλής έντασης "HID" Υδραργύρου υψηλής πίεσης "MBF" Νατρίου χαμηλής πίεσης "LPS, SLP, SOX" Νατρίου υψηλής πίεσης "HPS, SHP, SON" Μεταλλικού αλογονιδίου "MH, HQI, MIB" Άλλοι: Δίοδοι εκπομπής φωτός "LED", επαγωγικές *GLS= Global Light Source *ELV: Extra Low Voltage (12Vdc) 8

9 > Επισκόπηση φωτισμού κατοικίας & μικρών γραφείων Εισαγωγή στον οικιακό φωτισμό Φωτισμός εξοικονόμησης ενέργειας σε σπίτια Ο φωτισμός αναλογεί περίπου στο 1/5 της καταναλισκόμενης ηλεκτρικής ενέργειας σε ένα σπίτι. Αναβαθμίζοντας τους λαμπτήρες επιτυγχάνουμε μείωση της κατανάλωση ενέργειας μέχρι 10-15%. Η επίσημη ευρωπαϊκή οδηγία προδιαγράφει ένα συγκεκριμένο πλαίσιο: Ενεργειακή ετικέτα (EU) σε όλες τις λυχνίες οικιακής χρήσης Οι λαμπτήρες με το μεγαλύτερο ποσοστό εξοικονόμησης ενέργειας είναι οι λαμπτήρες φθορισμού τύπου compact, με ενεργειακή κλάση Α (A class) Τη μικρότερη εξοικονόμηση προσφέρουν οι λαμπτήρες πυράκτωσης: ενεργειακή κλάση G έως E (Οδηγία 1998/11/EC). 9

10 > Επισκόπηση φωτισμού κατοικίας & μικρών γραφείων Λαμπτήρας πυράκτωσης (GLS) (κλάση-ε) 1879 (Thomas Edison) Ισχύς λαμπτήρα: 15 έως 1000 W Φωτεινότητα: έως 15,000 lumens Ενεργειακή κλάση G έως E: Η ΕΕ έχει αποφασίσει να αποσύρει τους λαμπτήρες αυτού του τύπου από την ευρωπαϊκή αγορά μέχρι το 2012 Πλεονεκτήματα Υψηλή πηγή φωτεινότητας (οι λυχνίες που φέρουν διαφανές γυαλί) Πλήρης συμβατότητα με τα φωτιστικά σώματα Πλήρης έλεγχος μέσω οποιουδήποτε ρυθμιστή (dimmer) Καλή ποιότητα και απόδοση Μειονεκτήματα Τεράστια κατανάλωση ενέργειας (E, F κλάσης G) Κίνδυνος λόγω υπερθέρμανσης Μικρή διάρκεια ζωής (1000 ώρες) E27 (ES) S15 B22 (BC) S19 E14(SES) S14 Εξοικονόμηση: Διάρκεια ζωής: Φωτεινότητα(lm): Χρώμα: On/off : Συχνά Έλεγχος: Απευθείας Απόδοση= Φωτεινότητα/κατανάλωση 10

11 > Επισκόπηση φωτισμού κατοικίας & μικρών γραφείων Λαμπτήρες αλογόνου συμβατικοί (κλάση D ή E) Δεκαετία του 80 Λαμπτήρες 230VAC ή 12VDC(+Μ/Σ) Αναβαθμισμένη τεχνολογία πυράκτωσης Μικρότερο μέγεθος Ισοδύναμη ή ελαφρώς καλύτερη απόδοση από τους λαμπτήρες πυράκτωσης Ισχύς λαμπτήρα 230VAC: 25 έως 2000 W, Φωτεινότητα: μέχρι 40,000 lumens 230Vac E27 R7S E14 G9 GU/GZ10 12Vdc GU6.35 G4 GU5.3 Πλεονεκτήματα Υψηλή πηγή φωτεινότητας Πλήρης συμβατότητα με φωτιστικά σώματα Πλήρης έλεγχος με οποιοδήποτε dimmer Καλή ποιότητα και απόδοση Μειονεκτήματα Χαμηλή απόδοση, 0% ή στην καλύτερη περίπτωση 15% εξοικονόμηση ενέργειας συγκριτικά με τις αντίστοιχες λυχνίες AC πυράκτωσης (κλάση D,E ή F, ΧΤ: κλάση C, 25% εξοικονόμηση) Κίνδυνος λόγω υπερθέρμανσης Κατ αναλογία μικρή διάρκεια ζωής ( ώρες) Εξοικονόμηση: Διάρκεια ζωής: Φωτεινότητα: Χρώμα: On/off : Καθημερινά Έλεγχος: Απευθείας Απόδοση= Φωτεινότητα/κατανάλωσ η 11

12 > Επισκόπηση φωτισμού κατοικίας & μικρών γραφείων Συμβατικοί λαμπτήρες αλογόνου Λαμπτήρες 12V DC (+ Μ/Σ) Ισχύς: 5 έως 500 W, Φωτεινότητα: μέχρι 12,000 lumens Λαμπτήρες 12V DC ασφάλεια σε χώρους με υγρασία 12V DC GU6.35 G4 GU5.3 Μαγνητικός Μ/Σ (ΧΤ / ELV) = επαγωγικό φορτίο Ηλεκτρονικός μετασχηματιστής ("ballast") = χωρητικό φορτίο Απόδοση: Διάρκεια ζωής: Φωτεινότητα: Χρώμα: On/off : Συχνά Έλεγχος: Ballast Για τη ρύθμιση έντασης φωτισμού, είναι σημαντικό να γνωρίζουμε τον τύπο του φορτίου (δείτε την ενότητα, τα βασικά της ρύθμισης έντασης φωτισμού ) 12

13 > Επισκόπηση φωτισμού κατοικίας & μικρών γραφείων Λαμπτήρες αλογόνου με γόμωση αερίου ξένο (xenon) - κλάση C Πρόσφατη τεχνολογία Με τη γόμωση αερίου ξένο, περίπου 25% λιγότερη ενέργεια συγκριτικά με τους απλούς λαμπτήρες πυράκτωσης Διατίθενται σε 2 εκδόσεις; Μόνο η γόμωση αερίου ξένο αντικαθίσταται, η βάση και οι διαστάσεις του λαμπτήρα παραμένουν ίδιες με εκείνες των συμβατικών λαμπτήρων αλογόνου. Η αναβαθμισμένη κάψουλα αλογόνου τοποθετείται σε γυάλινες φούσκες, με σχήμα ίδιο με εκείνο των λαμπτήρων πυράκτωσης. Πλεονεκτήματα Υψηλή πηγή φωτεινότητας Πλήρης συμβατότητα με φωτιστικά σώματα Μειονεκτήματα 25% εξοικονόμηση ενέργειας (κλάση C) Κίνδυνος λόγω υπερθέρμανσης Πλήρης ρύθμιση μέσω οποιουδήποτε dimmerμικρή διάρκεια ζωής ( ώρες) Καλή ποιότητα και απόδοση 13

14 > Επισκόπηση φωτισμού κατοικίας & μικρών γραφείων Λαμπτήρες αλογόνου με υπέρυθρη επικάλυψη (κλάση-b) Πρόσφατη τεχνολογία Υπέρυθρη επικάλυψη προστέθηκε στο τοίχωμα της κάψουλας των λυχνιών αλογόνου περίπου 45% λιγότερη κατανάλωση ενέργειας. Απαραίτητη χρήση μετασχηματιστή. Χρήση Μ/Σ (ως ξεχωριστή μονάδα ή ενσωματωμένος στο φωτιστικό ή τη λυχνία) Τόσο οι ειδικές κάψουλες ρευματοδότησης, όσο και οι αναβαθμισμένες λυχνίες πυράκτωσης ανήκουν στην κλάση Β Οι λυχνίες με ενσωματωμένο Μ/Σ έχουν μέγιστη ισχύ 60W (λόγω υπερθέρμανσης) Πλεονεκτήματα Καλή πηγή φωτεινότητας Καλή ποιότητα και απόδοση Συμβατότητα με κάθε dimmer Μειονεκτήματα 45% εξοικονόμηση ενέργειας (B κλάση), σε σύγκριση με λυχνίες πυράκτωσης της καλύτερης ποιότητας Πολύ μεγάλο μέγεθος για κάποια φωτιστικά Περιορισμένη ισχύς < 60W Μόνο ένας κατασκευαστής αναβαθμισμένων λυχνιών Περιορισμένη διάρκεια ζωής (3000 ώρες) Κίνδυνος λόγω υπερθέρμανσης 14

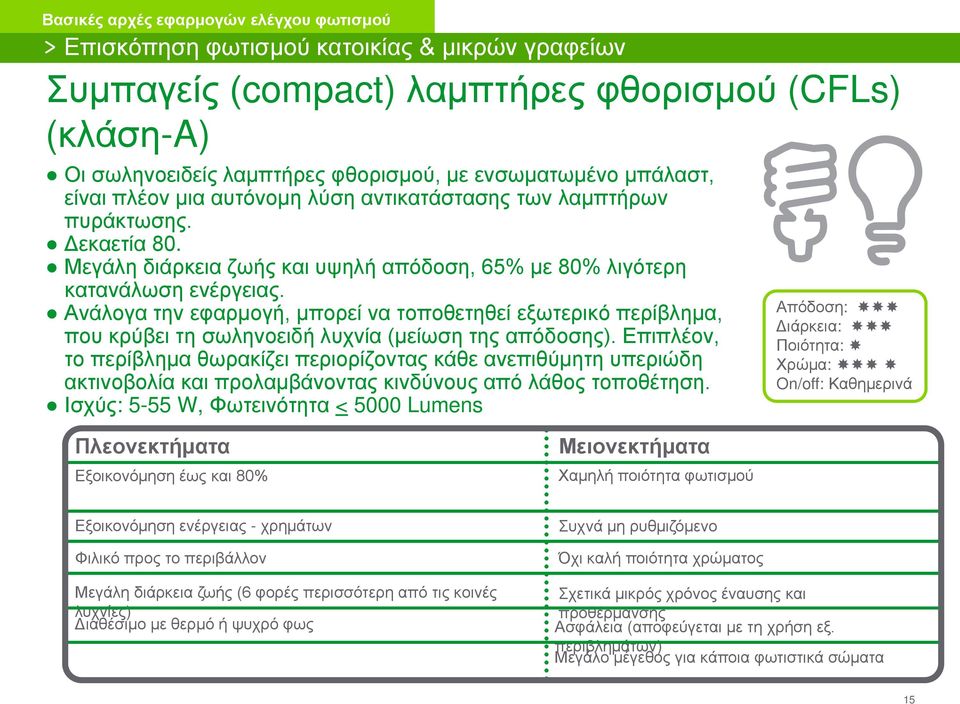

15 > Επισκόπηση φωτισμού κατοικίας & μικρών γραφείων Συμπαγείς (compact) λαμπτήρες φθορισμού (CFLs) (κλάση-a) Οι σωληνοειδείς λαμπτήρες φθορισμού, με ενσωματωμένο μπάλαστ, είναι πλέον μια αυτόνομη λύση αντικατάστασης των λαμπτήρων πυράκτωσης. Δεκαετία 80. Μεγάλη διάρκεια ζωής και υψηλή απόδοση, 65% με 80% λιγότερη κατανάλωση ενέργειας. Ανάλογα την εφαρμογή, μπορεί να τοποθετηθεί εξωτερικό περίβλημα, που κρύβει τη σωληνοειδή λυχνία (μείωση της απόδοσης). Επιπλέον, το περίβλημα θωρακίζει περιορίζοντας κάθε ανεπιθύμητη υπεριώδη ακτινοβολία και προλαμβάνοντας κινδύνους από λάθος τοποθέτηση. Ισχύς: 5-55 W, Φωτεινότητα < 5000 Lumens Απόδοση: Διάρκεια: Ποιότητα: Χρώμα: On/off: Καθημερινά Πλεονεκτήματα Εξοικονόμηση έως και 80% Μειονεκτήματα Χαμηλή ποιότητα φωτισμού Εξοικονόμηση ενέργειας - χρημάτων Φιλικό προς το περιβάλλον Μεγάλη διάρκεια ζωής (6 φορές περισσότερη από τις κοινές λυχνίες) Διαθέσιμο με θερμό ή ψυχρό φως Συχνά μη ρυθμιζόμενο Όχι καλή ποιότητα χρώματος Σχετικά μικρός χρόνος έναυσης και προθέρμανσης Ασφάλεια (αποφεύγεται με τη χρήση εξ. περιβλημάτων) Μεγάλο μέγεθος για κάποια φωτιστικά σώματα 15

16 > Επισκόπηση φωτισμού κατοικίας & μικρών γραφείων Δίοδοι εκπομπής φωτός (LEDs) E27 E14 Πολύ μεγάλη διάρκεια ζωής Γρήγορα εξελισσόμενη τεχνολογία με μεγάλη πρόοδο τα τελευταία χρόνια στα πλαίσια της εξοικονόμησης και της απόδοσης. Για το φωτισμό χώρων, σπάνια καλύπτει τις ανάγκες και προσδοκίες των πελατών, στα πλαίσια της απόδοσης και λειτουργικότητας. Είναι πιθανό πολύ σύντομα, να γίνει η εναλλακτική λύση έναντι εκείνης των λυχνιών οικονομίας (CFLs). Ηλεκτρική ισχύς: W (1 LED) έως κάποια Watt (σειρά LED), Φωτεινότητα: ελάχιστα Lumens (1 LED) έως χιλιάδες lm (σειρά LED) Κύρια χρήση: Φωτεινοί σηματοδότες, σήμανση / διαφημιστικές πινακίδες, φωτιστικά ELV (με μπαταρία ή φωτοβολταϊκό) κ.α Απόδοση: G10 G5.3 Διάρκεια ζωής: Φωτεινότητα: Χρώμα: On/off: καθημερινά Έλεγχος: με κάθε μέσο 16

17 > Συμπεράσματα φωτισμού κατοικίας ανά είδος φωτισμού Αποδοτικότητα τεχνολογιών λαμπτήρων, εν συγκρίσει με τις λυχνίες πυράκτωσης (κλάση Ε) I. Λυχνίες πυράκτωσης Τεχνολογία Λυχνίας Εξοικονόμη ση ενέργειας - Ενεργειακή κλάση E, F, G II.1 Αλογόνου συμβατικές (τάση 220 V) 0 15 % D, E, F II.1 Αλογόνου συμβατικές (χαμηλή τάση 12 V) 25 % C II.2 Αλογόνου με γόμωση αερίου xenon (τάση 220 V) 25 % C II.3 Αλογόνου με υπέρυθρη επικάλυψη 45 % B (-) III. Φθορισμού (CFLs) σε σχήμα φούσκας, χαμηλής έντασης φωτεινότητας III. Φθορισμού (CFLs) χωρίς κάλυμμα ή μεγάλης φωτεινότητας 65 % B (+) 80 % A 17

18 > Προϊόντα ελέγχου φωτισμού Schneider Electric Προϊόντα Schneider Electric για τον έλεγχο φωτισμού Διακοπτικό υλικό για βασικές εφαρμογές φωτισμού Έλεγχος για προηγμένες εφαρμογές φωτισμού Εσωτερικής χρήσης Εξωτερικής χρήσης Αυτόνομες συσκευές ράγας KNX Χρονοδιακόπτες, dimmer, κ.α Αυτόνομες ηλεκτρονικές συσκευές Επίτοιχης χωνευτής τοποθέτησης Ασύρματη τεχνολογία Sedna, Unica, System M, Altira, Χρονοδιακόπτες, dimmers, ανιχνευτές κίνησης & παρουσίας, κ.α 18

19 > Παρουσίαση άλλων τύπων φωτισμού Λυχνίες εκκένωσης αερίου υψηλής έντασης φωτεινότητας (HID) Παραγωγή φωτός, λόγω ηλεκτρικού σπινθήρα (τόξου). Διάφοροι τύποι λυχνιών: Υδραργύρου υψηλής πίεσης Μεταλλικού αλογονιδίου (MH) Κεραμικού αλογονιδίου (MH) Νατρίου υψηλής πίεσης Xenon μικρού ηλεκτρικού τόξου (σπινθήρα) Υπερ-υψηλής απόδοσης (UHP) Υψηλότερη φωτιστική απόδοση συγκριτικά με τους λαμπτήρες φθορισμού και πυράκτωσης 19

20 > Παρουσίαση άλλων τύπων φωτισμού Λαμπτήρες υδραργύρου υψηλής πίεσης (MBF) Χρήση: Δημόσιοι χώροι, βιομηχανίες, στέγαστρα, λιμάνια, με μεγάλους αποθηκευτικούς χώρους. Απόδοση: Διάρκεια ζωής: Φωτεινότητα: Χρώμα: On/off: καθημερινά Έλεγχος: μπάλαστ Τεχνικά χαρακτηριστικά: Ο παλαιότερος τύπου λαμπτήρα HID Επικείμενη τάση: αντικατάσταση από λαμπτήρες HP Νατρίου ή μεταλλικών αλογονιδίων. Εκτός από τον τύπο λαμπτήρα χωρίς μπάλαστ (απευθείας αντικατάσταση ή λαμπτήρων πυράκτωσης), οι περισσότερες λυχνίες υδραργύρου απαιτούν τη χρήση μπάλαστ για τη λειτουργία τους. Ισχύς: 48 έως 1000 W. Ένταση φωτεινότητας: μέχρι Lumens 20

21 > Παρουσίαση άλλων τύπων φωτισμού Λυχνίες Νατρίου χαμηλής πίεσης (LPS ή SOX) Χρήση: Μόνο εξωτερική, δρόμοι, φωτισμός ασφαλείας και σε μεγάλους εξωτερικούς χώρους (πχ πάρκινγκ) Απόδοση: Διάρκεια ζωής: Φωτεινότητα: Χρώμα: On/off: καθημερινά Έλεγχος: μπάλαστ Τεχνικά χαρακτηριστικά: Μεγαλύτερη απόδοση και μεγάλη διάρκεια ζωής. Επικείμενη τάση: αντικατάστασή τους από Λυχνίες Νατρίου υψηλής πίεσης. Απαιτείται χρήση μπάλαστ. Εκκίνηση λειτουργίας: αρκετά λεπτά. Ισχύς: 18 έως 185 W. Ένταση φωτεινότητας: μέχρι και 35,000 Lumens 21

22 > Παρουσίαση άλλων τύπων φωτισμού Λαμπτήρες Νατρίου υψηλής πίεσης (SON) Χρήση: Δρόμοι, μνημεία, τούνελ, αεροδρόμια, λιμάνια, πάρκινγκ, πάρκα, πολυκαταστήματα, αποθήκες, κα Απόδοση: Διάρκεια ζωής: Φωτεινότητα: Χρώμαr: On/off :καθημερινά Έλεγχος: μπάλαστ Τεχνικά χαρακτηριστικά: Μεγάλη διάρκεια ζωής, ισχυρές, με ικανοποιητική απόδοση λυχνίες τύπου HID Επικείμενη τάση: αντικαθιστούν τις λυχνίες Μεταλλικών αλογονιδίων, για καλύτερη απόδοση των φυσικών χρωμάτων. Απαιτείται μπάλαστ. Αρκετά λεπτά κατά την εκκίνηση λειτουργίας της. Λειτουργία και σε θερμοκρασία κάτω από τους -25 C Ισχύς: 35 έως 1000 W. Ένταση φωτεινότητας: μέχρι και 140,000 Lumens ή 22

23 > Παρουσίαση άλλων τύπων φωτισμού Λαμπτήρες μεταλλικών αλογονιδίων R7S (MBI) Χρήση: δρόμοι, πάρκινγκ, πολυκαταστήματα, μαγαζιά, θέατρα, γυμναστήρια, εργοστάσια, εργαστήρια, αποθήκες, κήπους, κα. E27 Απόδοση: Διάρκεια ζωής: Φωτεινότητα: Χρώμαr: On/off: καθημερινά Έλεγχος: μπάλαστ Τεχνικά χαρακτηριστικά: Ισχυρές, αποδοτικές με καλή απόδοση χρωμάτων Επικείμενη τάση: Αντικαθιστούν τις λυχνίες Νατρίου υψηλής πίεσης Απαιτείται μπάλαστ. Αρκετά λεπτά κατά την εκκίνηση λειτουργίας. Λειτουργία και κάτω από τους -25 C Ισχύς: 30 έως 2000 W. Ένταση φωτεινότητας: μέχρι 180,000 Lumens 23

24 > Παρουσίαση άλλων τύπων φωτισμού Επαγωγικές λυχνίες Χρήση: σε περιοχές με δύσκολη πρόσβαση ή σε χώρους που απαιτούν συχνή συντήρηση όπως, χώροι με υψηλές οροφές, τούνελ, αεροδρόμια, ψυγεία κα. Απόδοση: Διάρκεια ζωής Φωτεινότητα: Χρώμα: On/off: συχνά Έλεγχοςl: Τεχνικά χαρακτηριστικά: πολύ μεγάλη διάρκεια ζωής, μεσαίου επιπέδου ισχύς. Εκτός του τύπου συμπαγούς μεγέθους (compact), αυτές οι λυχνίες φθορισμού (λιγότερων ηλεκτροδίων) απαιτούν την χρήση ηλεκτρονικού μπάλαστ για τη λειτουργία τους. Απευθείας εκκίνηση. Λειτουργία στους -40 C. Ισχύς: 55 έως 165 W. Ένταση φωτεινότητας: μέχρι και 12,000 Lumens 24

25 > Παρουσίαση άλλων τύπων φωτισμού Προϊόντα Schneider Electric για τον έλεγχο φωτισμού Χρονοδιακόπτες ράγας IH, IHP Διακόπτες ράγας με φωτοκύτταρο IC 2000, IC 2000P+, IC Astro Συνδυασμός με αυτόματους διακόπτες Ανιχνευτές κίνησης & παρουσίας L N i.e IHP 25

26 > Παράρτημα τεχνικών πληροφοριών Διαγράμματα ηλεκτρικών συνδέσεων: 3 βασικές διατάξεις εφαρμογών Σύμβολα: 1Φ (L-N) ή 2Φ (L-L) ( V ή V) L L1 or N L2 Φωτιστικό φορτίο, περιλαμβάνει μπάλαστ όταν απαιτείται 3Φ (L- L: V), σύνδεση τριγώνου (όχι ουδέτερος) MCB (ή ασφ. τήξεως) + προαιρετικά RCD Διακόπτης, ή Επαφή ισχύος του αγωγού / ρελέ καστάνιας 3Φ (L- L: V πολική τάση), σύνδεση αστέρα (με ή χωρίς ουδέτερο) Ουδέτερος προαιρετικά Ο ουδέτερος μπορεί προαιρετικά να συνδεθεί στον κόμβο του αστέρα 26

27 > Παράρτημα τεχνικών πληροφοριών Επίπεδο φωτεινότητας: Χαρακτηριστικά και απαιτήσεις Πανσέληνος: 0.5 Φυσικό φως Καλοκαιρινή σκίαση Συννεφιά Ήλιος Lux 20 lux 2000 lux Τεχνητό φως Δρόμος Αποθήκη Διαμέρισμα 200 Γραφείο Κατάστημα Εργ/ριο Στούντιο

28 > Παράρτημα τεχνικών πληροφοριών Μέγιστη φωτιστική ικανότητα λαμπτήρα ανά τεχνολογία 0 Χαμηλή Πυράκτωσης απλή ΧΤ Αλογόνου ELV Αλογόνου Φθορισμού συμπαγής (compact) Σωλήνα φθορισμού Επαγωγική δωδεκάδες / χιλιάδες Δίοδοι LED Μέτρια Υψηλή Νατρίου χαμηλής πίεσης (LP) Πολύ υψηλή Συγκριτικά με τις λυχνίες ΧΤ αλογόνου, οι λυχνίες εκκένωσης Υψηλής Πίεσης (HP) παρέχουν ισχυρότερο φωτισμό με υψηλότερη απόδοση Οι δίοδοι εκπομπής φωτός (LED) συναρμολογούνται σε ταινία ώστε να αποδίδουν αξιόλογη φωτιστική ικανότητα (εκατοντάδες έως χιλιάδες lumens) Υδραργύρου υψηλής πίεσης (HP) Εξαιρετικά υψηλή Νατρίου υψηλής πίεσης (HP) Μεταλλικών Αλογονιδίων Μέγιστη φωτιστική ικανότητα (lumens) 28

29 Εκπαιδευτικό Κέντρο ISC Ευχαριστούμε! Αξιοποιήστε στο μέγιστο την ενέργειά σας
