1 Βασικές Αρχές Εφαρμογών Ελέγχου Φωτισμού Εκπαιδευτικό κέντρο ISC July 2009

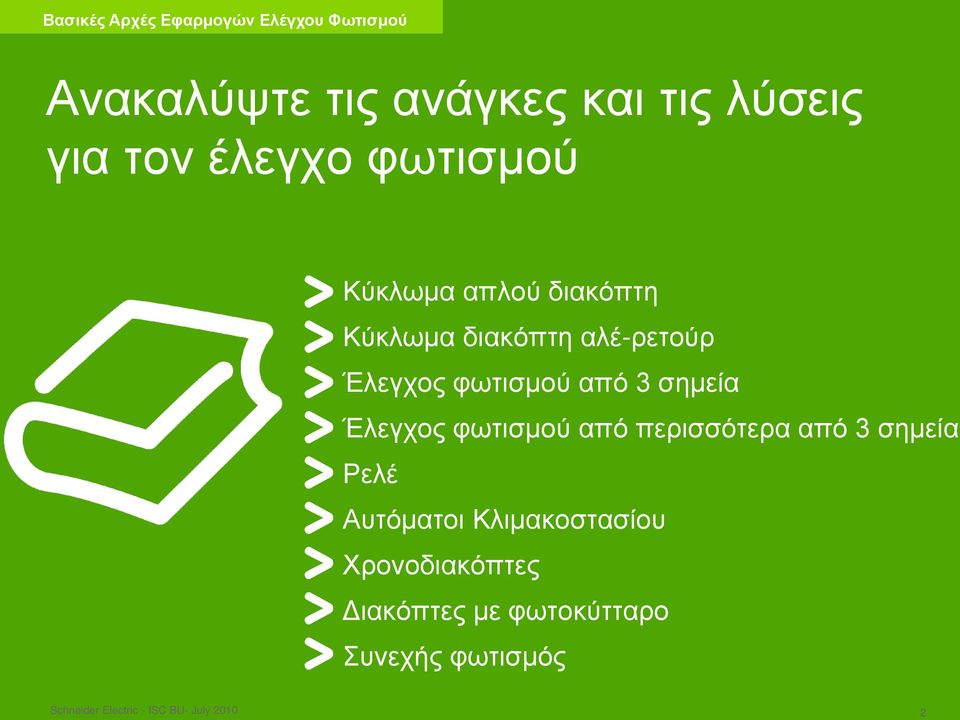

2 Ανακαλύψτε τις ανάγκες και τις λύσεις για τον έλεγχο φωτισμού Κύκλωμα απλού διακόπτη Κύκλωμα διακόπτη αλέ-ρετούρ Έλεγχος φωτισμού από 3 σημεία Έλεγχος φωτισμού από περισσότερα από 3 σημεία Ρελέ Αυτόματοι Κλιμακοστασίου Χρονοδιακόπτες Διακόπτες με φωτοκύτταρο Συνεχής φωτισμός 2

3 > Βασικές Εφαρμογές Κύκλωμα απλού διακόπτη 1 διακόπτης για ένα φορτίο Μπορεί να υλοποιηθεί με Έναν απλό διακόπτη έναν διακόπτη αλέ-ρετούρ Αυτόματος διακόπτης Διακόπτης Σειρά προϊόντων Schneider: Διακοπτικό υλικό Σειρές: Unica, System-M, Antic, Artec, Sedna Εναλλακτικά: KX Λαμπτήρας 3

4 > Βασικές Εφαρμογές Κύκλωμα απλού διακόπτη Διακόπτης με ενδεικτική λυχνία Η ενδεικτική λυχνία είναι O ο διακόπτης είναι O ΒΑΣΙΚΗ ΥΠΕΝΘΥΜΙΣΗ για να μην ξεχνάμε το φορτίο αναμμένο Ένδειξη παρουσίας Εφαρμογή Τοποθέτηση εσωτερικά: Ένδειξη εάν το εξωτερικό φως είναι O Τοποθέτηση σε δωμάτιο: Ένδειξη ότι το φως σε άλλο δωμάτιο είναι O (σοφίτα, αποθήκη, γκαράζ, κτλ.) Αυτόματο ς διακόπτη ς Διακόπτης Ενδεικτι κή λυχνία Επίσης διατίθενται οι ακόλουθοι συνδυασμοί: - Διακόπτης διπλού πλήκτρου + 1 ενδεικτική λυχνία στο 1 πλήκτρο μόνο - Διακόπτης διπλού πλήκτρου + 1 ενδεικτικό/πλήκτρο Κύριος φωτισμός 4

5 > Βασικές Εφαρμογές Κύκλωμα απλού διακόπτη Διακόπτης με λυχνία προσανατολισμού Η λυχνία προσανατολισμού είναι O στο σκοτάδι Βοηθάει το χρήστη να βρει το διακόπτη Αποτρέπει ατυχήματα (σκάλες, γκαράζ, κτλ.) Εφαρμογή Σκάλες, διάδρομοι, κτλ. Αυτόματος διακόπτης Διακόπτης Ενδεικτι κό Κύριος φωτισμός Επίσης διατίθενται οι εξής συνδυασμοί : - Μπουτόν + Ενδεικτικό - Διακόπτης διπλού πλήκτρου + 1 ενδεικτικό 5

6 > Βασικές Εφαρμογές Κύκλωμα απλού διακόπτη δύο επαφών 1 διακόπτης για δύο παράλληλα κυκλώματα φωτισμού Τα κυκλώματα λειτουργούν με τον ίδιο ακριβώς τρόπο Για εφαρμογές όπου: Η ισχύς υπερβαίνει την αντοχή μιας επαφής Οι γραμμές φωτισμού δεν μπορούν να συνδεθούν σε μία Μπορεί να είναι απαραίτητο να γίνεται διακοπή φάσης και ουδετέρου Μπορεί να πραγματοποιηθεί με Έναν απλό διακόπτη ένα πλήκτρο με δύο επαφές Διακόπτης Αυτόματος διακόπτης Διακόπτης Λαμπτήρας 1 Λαμπτήρας 2 Σειρά προϊόντων Schneider: Διακοπτικό υλικό Σειρά: Unica 6

7 > Βασικές Εφαρμογές Κύκλωμα κομμυτατέρ 1 διακόπτης για έλεγχο δύο διαφορετικών κυκλωμάτων φωτισμού Κάθε κύκλωμα έχει αυτόνομη λειτουργία (π.χ. 1 κύκλωμα εσωτερικού φωτισμού + 1 κύκλωμα εξωτερικού φωτισμού) Για εφαρμογές όπου θέλουμε λιγότερους διακόπτες Μπορεί να πραγματοποιηθεί με 1 απλό διακόπτη - με δύο ανεξάρτητα πλήκτρα και δύο ανεξάρτητες επαφές (κομμυτατέρ) Αυτόματος διακόπτης Διακόπτης Κομμυτατέρ Λαμπτήρας 1 Λαμπτήρας 2 Σειρές προϊόντων Schneider: Διακοπτικό υλικό Σειρές: Unica, system M, Artec, Antique, Sedna, Altira, 7

8 > Βασικές Εφαρμογές Κύκλωμα αλε ρετούρ Έλεγχος φωτισμού από δύο σημεία Μπορεί να πραγματοποιηθεί με 2 διακόπτες αλέ ρετούρ Αυτόματος διακόπτης S1 S2 Σειρές προϊόντων Schneider: Διακοπτικό υλικό Σειρές: Unica, System-M, Artec, Antique, Sedna Λαμπτήρας 8

9 > Βασικές Εφαρμογές Διπλό κύκλωμα αλέ ρετούρ 1 διακόπτης για δύο διαφορετικά κυκλώματα φωτισμού Το κάθε κύκλωμα λειτουργεί ανεξάρτητα Για εφαρμογές όπου θέλουμε λιγότερους διακόπτες. Μπορεί να πραγματοποιηθεί με Έναν αλέ ρετούρ διακόπτη με δύο πλήκτρα και δύο επαφές Αυτόματο ς διακόπτη ς Διακόπτης S1 Διακόπτης S2 S3 Προϊόντα Schneider : Διακοπτικό υλικό Σειρές: Unica, system M, Artec, Antique, Sedna, Altira, Λαμπτήρας 1 Λαμπτήρας 2 9

10 > Βασικές Εφαρμογές Έλεγχος από 3 σημεία Έλεγχος κυκλώματος φωτισμού από 3 σημεία Μπορεί να πραγματοποιηθεί με 2 αλέ ρετούρ διακόπτες ακραίους και έναν μεσαίο αλέ ρετούρ Αυτόματο ς διακόπτη ς S1 S3 Προϊόντα Schneider : Διακοπτικό υλικό Σειρές: Unica, System-M, Artec, Antique, Sedna. S2 Λαμπτήρας 10

11 > Βασικές Εφαρμογές Έλεγχος κυκλώματος από πολλά σημεία ή έλεγχος κυκλωμάτων ισχύος Έλεγχος φωτισμού από περισσότερα από 3 σημεία Μπορεί να πραγματοποιηθεί με: Μπουτόν + ρελέ καστάνιας Αυτόματος διακόπτης Pb1 PB1 PB2 PB3 PB4 1 παλμός από μπουτόν δίνει εντολή στο it να ενεργοποιήσει το φορτίο. Επόμενος παλμός σε ένα μπουτόν κάνει το it να απενεργοποιήσει το φορτίο Μέχρι 32 A Άλλη λύση: Χρήση επαφών σύμφωνα με το πρότυπο: IEC AC7C Εναλλακτικά: Σύστημα υπερύθρων, ραδιοσυχνοτήτων, ή KX ανάλογα με την εγκατάσταση A1 it Λαμπτήρας 11 A2 2 it 1

12 > Βασικές Εφαρμογές Εναλλακτικός τρόπος ελέγχου από πολλά σημεία Έλεγχος φωτισμού από περισσότερα από 3 σημεία Μπορεί να πραγματοποιηθεί με: Μπουτόν + 1 dimmer PB1 PB2 PB3 PB4 Pb1 Εφαρμογές: Κατοικία & μικρά γραφεία Πλεονέκτημα: Δημιουργία απαλής ατμόσφαιρας με τη χρήση του dimmer 1 Schneider προϊόντα: Διακοπτικό υλικό Σειρές: Unica, System-M, Artec, Antique, Sedna Εναλλακτικά: Σύστημα υπερύθρων, ραδιοσυχνοτήτων, ή KX ανάλογα με την εγκατάσταση 12

13 Κεντρικός έλεγχος φωτισμού Έλεγχος κυκλωμάτων φωτισμού σε κατοικία Μπορεί να πραγματοποιηθεί με: Μπουτόν + μονάδες itc Εφαρμογή: Κατοικίες & μικρά γραφεία Πλεονεκτήματα: Δεν μένει ο φωτισμός ενεργοποιημένος όταν δεν είναι κανένας στο χώρο Δεν είναι απαραίτητο να πάει ο χρήστης σε κάθε δωμάτιο ώστε να κλείνει τα φώτα Παραμένει ο τοπικός έλεγχος του φωτισμού κάθε δωματίου - 230Vac - 230Vac Διάγραμμα 10A 10A 10A On Κεντρικό Pb1 Off Pb2 13 itc A1 A2 Τοπικό Π.χ: Δωμάτιο1 On Off 1 2 Λαμπτήρας 1 itc A1 A2 Τοπικό Π.χ: Δωμάτιο 2 On Off 1 2 Λαμπτήρας 2

14 > Αναβαθμισμένες εφαρμογές Εναλλακτικές λύσεις για έλεγχο φωτισμού: RF σύστημα Αρχή λειτουργίας: Ένας RF πομπός και ένας (ή περισσότεροι) δέκτες συνδέονται μεταξύ τους Κάθε δέκτης μπορεί να ελεγχθεί από αρκετούς πομπούς Κάθε πομπός μπορεί να ελέγξει αρκετούς δέκτες O/OFF, Dimmer, έλεγχος ρολών Εφαρμογή: Κατοικία & μικρά γραφεία Ανακαινίσεις (μειωμένος αριθμός καλωδίων) Πλεονεκτήματα: Έλεγχος φωτισμού διαμέσου τοίχων Έλεγχος πολλών κυκλωμάτων φωτισμού Έλεγχος δημιουργία σεναρίων Μεγάλη γκάμα συσκευών (πρίζες, δέκτες γενικής χρήσης κλπ) E R Περισσότερα? Εκπαίδευση ISC - Ανακαλύψτε την Unica RF 14

15 > Αναβαθμισμένες εφαρμογές Εναλλακτικές λύσεις για έλεγχο φωτισμού: Σενάρια Φωτισμού Τι είναι τα σενάρια; Στο φωτισμό ένα σενάριο προσαρμόζει τα φώτα ώστε να διευκολύνουν την καθημερινότητά μας και την άνεσή μας Παραδείγματα σεναρίων σε κατοικία: Σενάριο Φεύγω από το σπίτι" το οποίο σβήνει όλα τα φώτα και κλείνει τα ρολά Δεν χρειάζεται να πάμε σε κάθε δωμάτιο να κλείσουμε ένα ένα τα φώτα Σενάριο Ήρθα σπίτι" το οποίο ανάβει τα φώτα στο διάδρομο, το χωλ, και την κουζίνα. Σενάριο «Βλέπω τηλεόραση" το οποίο σβήνει κάποια φώτα και μειώνει την ένταση σε κάποια άλλα στο χώρο Σενάριο Δείπνο" το οποίο ρυθμίζει την ένταση ώστε να δημιουργηθεί ατμόσφαιρα στο χώρο Χρησιμοποιείται όλο και περισσότερο σε κατοικίες Περισσότερα? Εκπαίδευση ISC - Ανακαλύψτε την Unica RF 15

16 > Αναβαθμισμένες εφαρμογές Αυτόματος Κλιμακοστασίου Τι είναι? Τι κάνει? Διατηρεί ενεργοποιημένο το φωτισμό για συγκεκριμένο χρόνο μετά το πάτημα του μπουτόν Εφαρμογές: κλιμακοστάσιο, χωλ, διάδρομοι - 230Vac - 230Vac ic60 10A Διάγραμμα Πλεονέκτημα: Εξοικονόμηση ενέργειας MI 3 4 Περισσότερα? Εκπαίδευση ISC - Αυτόνομες ηλεκτρονικές συσκευές Διαθέσιμη επίσης σε χωνευτή συσκευή 16

17 > Αναβαθμισμένες εφαρμογές Χρονοδιακόπτης Τι είναι? Τι κάνει? Ενεργοποιεί το φωτισμό κάθε μέρα την ίδια ώρα Απενεργοποιεί το φωτισμό κάθε μέρα την ίδια ώρα Εβδομαδιαίο/ετήσιο πρόγραμμα Πολλά βήματα προγραμματισμού ανά ημέρα Εφαρμογές: Φωτισμός parking, φωτισμός σε βιτρίνες καταστημάτων, Πλεονεκτήματα: Εξοικονόμηση ενέργειας ενεργοποιώντας το φωτισμό για όση ώρα ακριβώς τον χρειαζόμαστε. Άνεση και ασφάλεια των χρηστών (πάντα έχουμε φωτισμό κατά τη διάρκεια της νύχτας) Διάγραμμα - 230Vac - 230Vac ic60 1A IHP 1C ic60 10A Διατίθεται επίσης σε χωνευτή έκδοση Περισσότερα? Εκπαίδευση ISC - Αυτόνομες ηλεκτρονικές συσκευές 17

18 > Αναβαθμισμένες εφαρμογές Διακόπτης με φωτοκύτταρο Τι είναι? Τι κάνει? Ενεργοποιεί το φωτισμό όταν ο φωτισμός περιβάλλοντος πέσει κάτω από το προκαθορισμένο όριο Απενεργοποιεί το φωτισμό όταν ο φωτισμός περιβάλλοντος υπερβεί το προκαθορισμένο όριο Εφαρμογές: Εξωτερικός φωτισμός/κτίρια, χώροι στάθμευσης Πλεονεκτήματα: Εξοικονόμηση ενέργειας με ρύθμιση του κατάλληλου ορίου φωτισμού. Άνεση και ασφάλεια των χρηστών (πάντα φωτισμός κατά τη διάρκεια της νύχτας) - 230Vac - 230Vac ic60 1A Διάγραμμα 3 4 IC ic60 10A Περισσότερα? Εκπαίδευση ISC - Αυτόνομες ηλεκτρονικές συσκευές 18

19 > Αναβαθμισμένες εφαρμογές Διακόπτης με φωτοκύτταρο Αρχή λειτουργίας Φωτεινότητα Όριο φωτεινότητας Έξοδος O OFF T1 T2 Φίλτρο συννεφιάς Φίλτρο συννεφιάς 19

20 > Αναβαθμισμένες εφαρμογές Εναλλακτικές λύσεις ελέγχου φωτισμού KX Σύστημα Αρχή λειτουργίας συστήματος: Έξυπνες μονάδες συνδέονται μεταξύ τους (μπουτόν, οθόνες αφής, ενεργοποιητές, ) Ένα λογισμικό επιτρέπει τη δημιουργία σεναρίων ελέγχου φωτισμού (on/off dimmer) Για όλα τα φορτία (εκτός FC) Εφαρμογές: Μεσαίου μεγέθους και μεγάλα κτίρια (και πολυτελής κατοικίες) Πλεονεκτήματα: Ευελιξία προγραμματισμού Έλεγχος μεγάλου αριθμού μονάδων και φορτίων (φωτισμός, ρολά, θέρμανση, ψύξη, ) Περισσότερα? - Ανακαλύψτε τις εκπαιδεύσεις KX 20

21 > Αναβαθμισμένες Εφαρμογές Εναλλακτικές λύσεις ελέγχου φωτισμού KX Αρχιτεκτονική συστήματος Ενεργοποιητές Αισθητήρια και μπουτόν 21

22 > Αναβαθμισμένες Εφαρμογές Σταθερό Επιπέδου Φωτισμού Τι είναι? Τι κάνει? Εξωτερικός φωτισμός Διατήρηση σταθερού επιπέδου φωτισμού ανάλογα με τον εξωτερικό φωτισμό Εφαρμογές: Γραφεία, νοσοκομεία ( Λάμπες φθορίου που «ντιμάρονται») Πλεονέκτημα: Εξοικονόμηση ενέργειας με τη συνεχή ρύθμιση του επιπέδου φωτισμού Δημιουργία επιπέδου άνεσης Αυξομείωση έντασης φωτισμού στον εσωτερικό χώρο Επίπεδο φωτισμού ux Αποτέλεσμα: το επίπεδο φωτισμού στο εσωτερικό χώρο παραμένει στην ίδια προκαθορισμένη τιμή 22

23 > Αναβαθμισμένες Εφαρμογές Σταθερό Επίπεδο Φωτισμού Πως γίνεται? KX λύση με θύρα DAI Ανιχνευτής παρουσίας & μέτρησης επιπέδου φωτισμού Μπουτόν για τη ρύθμιση επιθυμητής τιμής επιπέδου φωτισμού DAI bus KX Bus DAI Θύρα Λαμπτήρες φθορισμού που ντιμάρονται Περισσότερα? -Ανακαλύψτε το KX Για τον προγραμματισμό? - Πιστοποίηση KX - Εκπαιδεύσεις KX 1 & 2 23

24 > Αναβαθμισμένες Εφαρμογές Σταθερό Επίπεδο Φωτισμού Πως γίνεται? KX λύση με ενεργοποιητή 0-10Vdc Ανιχνευτής παρουσίας & μέτρησης επιπέδου φωτισμού Μπουτόν για τη ρύθμιση επιθυμητής τιμής επιπέδου φωτισμού KX Bus Ενεργοποιητής 0-10 V Περισσότερα? -Ανακαλύψτε το KX Για τον προγραμματισμό? - Πιστοποίηση KX - Εκπαιδεύσεις KX 1 & 2 Λαμπτήρες φθορισμού που ντιμάρονται 24

25 Εκπαιδευτικό Κέντρο ISC Ευχαριστούμε! Αξιοποιήστε στο μέγιστο την ενέργειά σας
