Πτυχιακή Εργασία. Θέμα: Ασφάλεια Εργασίας. Σπανούδης Γεώργιος - Μουμόλης Εμμανουήλ Υπεύθυνος καθηγητής : Βασιλειάδης Κων/νος

Transcript

1 Πτυχιακή Εργασία Θέμα: Ασφάλεια Εργασίας Σπανούδης Γεώργιος - Μουμόλης Εμμανουήλ Υπεύθυνος καθηγητής : Βασιλειάδης Κων/νος Τ.Ε.Ι Καβάλας - Τμήμα Τεχνολογίας Πετρελαίου & Φυσικού Αερίου

2 Ασφόύχια εργασίας σε βιοτεχνικό χώρο.. ΠΕΡΙΕΧΟΜΕΝΑ ΚΕΦΑΛΑΙΟ Γ : Η ΕΤΑΙΡΙΑ DANIELS, Η ΑΕ1ΤΟΥΡΓΙΑ ΤΗΣ, ΤΑ ΠΑΡΑΓΟΜΕΝΑ ΠΡΟΪΟΝΤΑ ΤΗΣ. ΚΕΦΑΛΑΙΟ Τ : ΔΙΑΔΙΚΑΣΙΑ ΕΠΕΞΕΡΓΑΣΙΑΣ ΚΑΙ ΚΑΤΑΣΚΕΥΗΣ ΥΠΟΔΗΜΑΤΩΝ. ΧΡΗΣΙΜΟΠΟΙΟΥΜΕΝΑ ΜΗΧΑΝΗΜΑΤΑ, ΑΣΦΑΑΕΙΑ ΧΡΗΣΗΣ ΜΗΧΑΝΗΜΑΤΩΝ, ΠΑΗΡΗΣ ΑΠΕΙΚΟΝΙΣΗ ΕΡΓΑΣΙΩΝ ΜΕΤΑΤΡΟΠΗΣ ΤΩΝ ΠΡΩΤΩΝ ΥΑΩΝ ΣΕ ΠΡΟΪΟΝ. ΚΕΦΑΛΑΙΟ 3 : ΟΛΟΚΛΗΡΩΜΕΝΗ ΕΜΦΑΝΙΣΗ ΔΙΑΔΡΟΜΗΣ ΠΡΩΤΩΝ ΥΛΩΝ ΒΗΜΑ ΒΗΜΑ ΗΡΟΣ ΤΗΝ ΔΗΜΙΟΥΡΓΙΑ ΥΠΟΔΗΜΑΤΩΝ. ΚΕΦΑΛΑΙΟ 4 : ΟΙΚΟΔΟΜΙΚΟ ΣΧΕΔΙΟ. ΠΡΑΓΜΑΤΙΚΗ ΧΩΡΟΤΑΞΙΚΗ ΑΠΕΙΚΟΝΙΣΗ ΚΤΙΡΙΟΥ ΑΝΑ ΟΡΟΦΟ. ΚΕΦΑΛΑΙΟ 5" : ΝΟΜΟΘΕΣΙΑ ΠΕΡΙ ΒΙΟΤΕΧΝΙΩΝ. ΚΡΙΤΗΡΙΑ ΚΑΤΑΤΑΞΗΣ ΒΙΟΤΕΧΝΙΩΝ ΣΕ ΜΙΚΡΟΥ, ΜΕΣΑΙΟΥ, ΜΕΓΑΛΟΥ ΚΙΝΔΥΝΟΥ ΚΑΘΩΣ ΚΑΙ ΑΝΑΛΥΤΙΚΗ ΠΑΡΑΘΕΣΗ ΝΟΜΩΝ ΚΑΙ ΔΙΑΤΑΞΕΩΝ ΠΟΥ ΑΦΟΡΟΥΝ ΤΗΝ ΣΥΓΚΕΚΡΙΜΕΝΗ ΒΙΟΤΕΧΝΙΑ. ΚΕΦΑΛΑΙΟ 6 : ΜΕΛΕΤΗ ΠΥΡΟΠΡΟΣΤΑΣΙΑΣ. ΛΕΠΤΟΜΕΡΗΣ ΑΝΑΦΟΡΑ ΣΤΟΙΧΕΙΩΝ ΑΠΑΡΑΙΤΗΤΗΣ ΜΕΛΕΤΗΣ ΠΡΟΣ ΑΔΕΙΟΔΟΤΗΣΗ ΤΗΣ ΒΙΟΤΕΧΝΙΑΣ ΑΠΟ ΤΙΣ ΚΡΑΤΙΚΕΣ ΑΡΧΕΣ. ΚΕΦΑΛΑΙΟ Τ : ΠΡΟΤΑΣΗ. ΚΑΤΟΨΗ ΟΙΚΟΔΟΜΙΚΩΝ ΣΧΕΔΙΩΝ ΑΝΑ ΟΡΟΦΟ ΜΕ ΤΙΣ ΠΡΟΤΕΙΝΟΜΕΝΕΣ ΜΕΤΑΤΡΟΠΕΣ ΣΥΜΦΩΝΑ ΜΕ ΤΑ ΟΣΑ ΟΡΙΖΕΙ ΤΟ ΕΛΛΗΝΙΚΟ ΣΥΝΤΑΓΜΑ ΣΤΟΝ ΤΟΜΕΑ ΤΗΣ ΑΣΦΑΛΕΙΑΣ ΕΡΓΑΣΙΑΣ.

3 Ασφάλεια εργασίας σε βιοτεχνικό χώρο.. Η ΕΤΑΙΡΙΑ DANIELS, Η ΑΕΙΤΟΥΡΓΙΑ ΤΗΣ, ΤΑ ΠΑΡΑΓΟΜΕΝΑ ΠΡΟΪΟΝΤΑ ΤΗΣ. Η βιοτεχνία Daniels shoes με έδρα το ωραιόκαστρο Θεσσαλονίκης ιδρύθηκε το 1928 από την οικογένεια δανιηλΐδη, τροφοδοτεί τον ελλαδικό χώρο με υποδήματα κάθε είδους δημιουργώντας την δική της παράδοση στων χώρο. Στόχος της εταιρίας είναι η συνεχής ανάτττυξη και βελτίωση των προϊόντων της με απώτερο σκοπό την καθιέρωση της στις κορυφαίες εταιρίες υποδημάτων της Ελλάδος. Ευχαριστούμε θερμά την διοίκηση της εταιρίας που μας έδωσε την ευκαιρία να χρησιμοποιήσουμε της εγκαταστάσεις της ως αντικείμενο της εργασίας μας.

4 Ασφά}χια εργασίας σε βιοτεχνικό χώρο.. ΔΙΑΔΙΚΑΣΙΑ ΕΠΕΞΕΡΓΑΣΙΑΣ ΚΑΙ ΚΑΤΑΣΚΕΥΗΣ ΥΠΟΔΗΜΑΤΩΝ. 1. Στις εικόνες 1-4 απεικονίζονται τα πρώτα στάδια επεξεργασίας των δερμάτων. Στις εικόνες 1-2 βλέπουμε τις δυο πρέσες στις οποίες γίνεται η κοπή των δερμάτων με την βοήθεια των μαχαιριών. Στην εικόνα 1 βλέπουμε την πρώτη πρέσα η ποια είναι χειροκίνητη και απαιτεί την εμπειρία του πρωσοπικου. Στην εικόνα 2 βλέπουμε την δεύτερη πρέσα η οποία είναι ηλεκτρονική (αυτόματη). Στην εικόνα 3 απεικονίζονται τα δέρματα τα οποία χρησιμοποιούνται από τις προαναφερθείσες πρέσες και τοποθετούνται κατάλληλα ώστε να κοπούν σε κομμάτια τα οποία επεξεργαζόμαστε στη συνεχεία. Στη φωτογραφία 4 απεικονίζεται ένα από τα μαχαιριά τα οποία χρησιμοποιούνται στην κοπή των δερμάτων. Ασφάλεια μηχανήματος. Οι εργαζόμενοι που δουλεύουν τα παραπάνω μηχανήματα θα πρέπει να είναι εξειδικευμένοι και έμπειροι, ο ρουχισμός των εργατών θα πρέπει να μην περιλαμβάνει φαρδιά ρούχα, γάντια, μακριά άκρα υφάσματος, κοσμήματα (αλυσίδες, βραχιόλια κλπ).

5 Ασφάλεια εργασίας σε βιοτεχνικό χώρο.. 2. Αφού έχουν κόποι τα δέρματα και μορφοποιηθεί κατάλληλος μεταφέρονται, στις γαζωτικες μηχανές, τα λεγάμενα γαζωτιρια, όπου γαζώνονται τα κομμάτια του δέρματος και δημιουργείται το λεγόμενο φόντοι.(το επάνω μέρος του παπουτσιού) Ασφάλεια μηχανημάτων. Οι εργαζόμενοι στις γαζοτικες μηχανές θα πρέπει να έχουν γυμνά χέρια να έχουν ανασηκωμένα τα μανίκια τους. Η λειτουργία των παραπάνω μηνυμάτων προαπαιτεί επαρκεί και κατάλληλο φωτισμό. 3. Το παραγόμενο φόντοι στη συνεχεία πηγαίνει στην πρέσα πομπεδων (πομπεδες είναι το μπροστινό μέρος του παπουτσιού) όπου προσαρμόζεται κατάλληλα έτσι ώστε να θερμανθεί και να πάρει την κατάλληλη φόρμα στους 250 oc. Ασφάλεια μηχανήματος. Ο χρηστής της πρέσας πομπεδων υποχρεούται να προστατεύσει τα χέρια του από την αυξημένη θερμοκρασία του μηχανήματος φορώντας ειδικά πυρίμαχα γάντια.

6 Ασφά}χϊα εργασίας σε βιοτεχνικό χώρο... Το ακόλουθο μηχάνημα ονομάζεται φορμαριστικο κατά την λειτουργία του οποίου μορψοποιείται το πίσω μέρος του παπουτσιού, το μηχάνημα αυτό λειτουργεί σε 2 φάσεις. Κατά την πρώτη φάση το φόντοι θερμαίνεται και μορφοποιείται αφού τοποθετηθεί στα θερμαινόμενα καλούπια και πιεστή στα τοιχώματα αυτού, (θέρμανση στους 150 oc). Κατά την δεύτερη φάση το μορφοποιημένο φόντοι τοποθετείται στα εξωτερικά καλούπια τα οποία έχουν πολύ μικρή θερμοκρασία (-15oC) ώστε να ψυχθούν και να στερεοποιηθούν στην τελική τους μορφή. Ασφάλεια. Ο χρηστής υποχρεούται να προστατεύσει τα χέρια του από την αυξημένη θερμοκρασία του μηχανήματος φορώντας ειδικά ττυρίμαχα γάντια. Κατά την δεύτερη φάση τα γάντια που πρέπει να φοράει ο χρηστής πρέπει να έχουν επένδυση έτσι ώστε να αντέχουν στην χαμηλή θερμοκρασία.

7 Ασφάλεια εργασίας σε βιοτεχνικό χώρο... Καρφοτικο πάτου. Λειτουργεί ως ένα μηχάνημα συρραφής του πάτου με το φόντοι, βασίζεται στην υδραυλική δύναμη που του παρέχεται από δυο μπουκάλες πεπιεσμένου αέρα δίνοντας του τη δυνατότητα τοποθετεί με ακρίβεια το συνδετικό υλικό στα κατάλληλα σημεία επαφής των δυο υλικών. Σε αυτό το σημείο τοποθετείται ανάμεσα στο φόντοι και στον πάτο ένα πρότυπο καλουπωδι. (καλουπωδι) Ασφάλεια. Η πολύ απλή λειτουργία του συγκεκριμένου μηχανήματος δεν απαιτεί ιδιαίτερη προσοχή παρέχει από μόνη της ασφάλεια στον εργαζόμενο.

8 Ασφάλεια εργασίας σε βιοτεχνικό χώρο... Η επεξεργασία του προϊόντος συνεχίζεται με το μοντάρισμα πόντας. Στο σημείο αυτό το προϊών τοποθετείται στις εγκοπές του ακόλουθου μηχανήματος έτσι ώστε να θερμανθεί στους 220oC και να ολοκληρωθεί η κόλληση του μπροστινού μέρους του πάτου με το φόντοι. Ασφάλεια. Η λειτουργία του μηχανήματος αυτού προϋποθέτει τη χρησιμοποίηση γαντιών βάσης αμιάντου για την αποφύγει εγκαυμάτων, όπως επίσης επαρκή φωτισμό. 7. Καμαρομπουγιετα ( μοντάρισμα φτέρνας.) Η επεξεργασία του προϊόντος συνεχίζεται με την ολοκλήρωση του κολλήματος του πάτου με το φόντοι. Τοποθετούμε το προϊών στο μηχάνημα όπου θερμαίνεται στους 220 oc με αποτέλεσμα την κόλληση του πείσου μέρους του πάτου με το φόντοι και την ολοκλήρωση της διαδικασίας κολλήματος πάτου-φόντοι. Ασφάλεια. Η λειτουργία του μηχανήματος αυτού προϋποθέτει τη χρησιμοποίηση γαντιών βάσης αμιάντου για την αποφύγει εγκαυμάτων, όπως επίσης επαρκή φωτισμό.

9 Ασφάλεια εργασίας σε βιοτεχνικό χώρο.. Το επεξεργαζόμενο κομμάτι μεταφέρεται στο γυαλόχαρτο όπου γίνεται η απαραίτητη προεργασία του πάτου πριν την κόλληση της σολάς. Στον πάτο αλείφετε κόλα έτσι ώστε να κολλήσουν τα δυο μέρη. Ασφάλεια. Για την ασφάλεια του εργαζομένου χρησιμοποιούνται γυαλιά ασφάλειας, ασπίδα προσώπου και είναι απαραίτητο ο εργαζόμενος να μην φοράει αλυσίδα, βραχιόλι κλπ.

10 Ασφάλεια εργασίας σε βιοτεχνικό χώρο.. 9. Φούρνος. Χρησιμοποιείται ένας ειδικός φούρνος όπου τοποθετείται το προϊών και στερεοποιούνται οι κόλλες αφού θερμανθούν στους oc. 10. Φούρνος μονταρίσματος. Τοποθετούνται στις κατάλληλες θέσεις η σόλα και το αντίστοιχο μονταρισμένο προϊών, ακολουθεί η θέρμανση τους στους 150 oc και 250 oc αντίστοιχα και έπειτα η ένωση τους αυτόματα μέσα στο φούρνο. Ασφάλεια. Απαραίτητα γάντια βάσης αμιάντου.

11 Ασφάλεια εργασίας σε βιοτεχνικό χώρο Ψύξη. Η συνεχεία του μονταρίσματος απαιτεί την ψύξη του προϊόντος στους -12 έως -15 oc ούτως ώστε να στερεοποιηθεί το μονταρισμένο προϊών με την σόλα. Η διαδικασία αυτί γίνεται στο παρακάτω μηχάνημα. Ασφάλεια. Γάντια ενισχυμένης επένδυσης. 12. Επεξεργασία γυναικείων υποδημάτων. Καρφωτικο τακουνιών. Το μηχάνημα αυτό στερεοποιεί τα τακουνιά στα γυναικεία υποδήματα

12 Ασφάλεια εργασίας σε βιοτεχνικό χώρο Πρέσα πέλματος. Η πρέσα με την πίεση που εφαρμόζει στο παπούτσι ολοκληρώνει τη διαδικασία στερεοποίησης των μερών του παπουτσιού. Η πίεση ρυθμίζεται ανάλογα με τα χαρακτηριστικά του τακουνιού (ύψος, πλάτος, υλικό.) 14. Ξεκαλουποδιαστρα. Είναι το μηχάνημα στο ποιο ολοκληρώνεται η διαδικασία παραγωγής του παπουτσιού αφαιρωντας το καλαπόδι από το παραγόμενο παπούτσι. (καλαπόδι)

13 Ασφάλεια εργασίας σε βιοτεχνικό χώρο.. Μηγανήαατα naoaviovnc ειδικού τύπου παποντσιών. 15. Μηχανή injection. Είναι μια πλήρης αυτοματοποιημένη μηχανή όπου τοποθετείται το φόντοι στο ενσωματωμένο καλουπι στη συνεχεία θερμαίνεται στους 150 o C, αυτόματα τοποθετείται στη μήτρα του μηχανήματος, εγχυεται η σόλα στη μήτρα, μορφοποιείται η σόλα, ψύχεται και δημιουργείται το τελικό προϊών. 16. BLACK. Είναι μια γαζωτικη μηχανή η οποία γαζώνει πέτσινες σόλες.

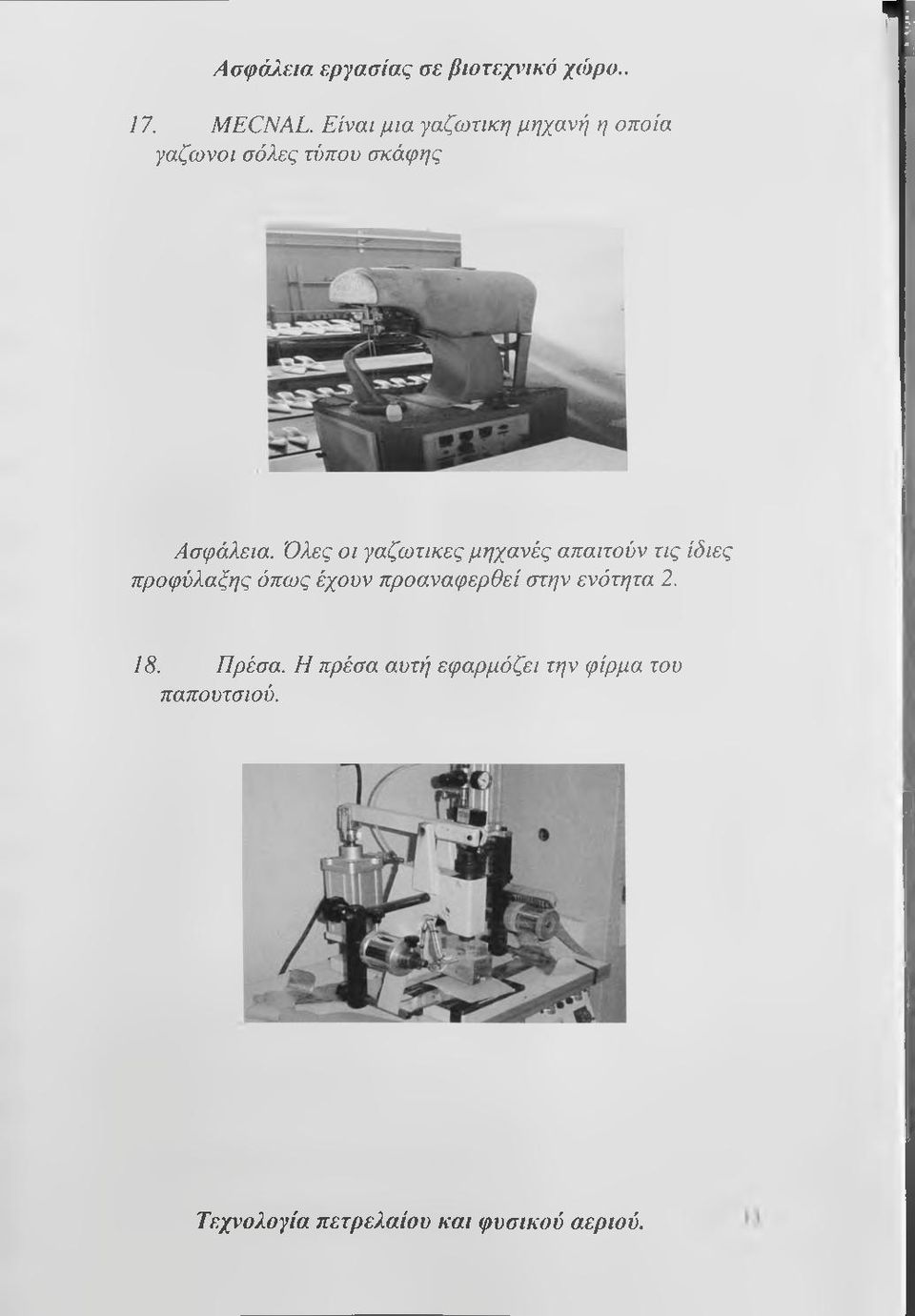

14 Ασφάλεια εργασίας σε βιοτεχνικό χώρο.. Ί 17. MECNAL. Είναι μια γαζωτικη μηχανή η οποία γαζωνοι σόλες τύπου σκάφης Ασφάλεια. Όλες οι γαζωτικες μηχανές απαιτούν τις ίδιες προφύλαξης όπως έχουν προαναφερθεί στην ενότητα Πρέσα. Η πρέσα αυτή εφαρμόζει την φίρμα του παπουτσιού.

15 Ασφάλεια εργασίας σε βιοτεχνικό χώρο.. ΠΡΩΤΕΣ ΥΛΕΣ 1.Δέρματα κλωστές 5.Κορδόνια,καρφάκια,πατους, κλπ.

16 Ασφάλεια εργασίας σε βιοτεχνικό χώρο.. Τελικό προοιον Η εργασιακή ροή ολοκληρώνετε δημιουργώντας τελικώς υποδήματα κάθε είδους, Ανδρικά, Γυναικεία, Παιδικά, καλύπτοντας όλο το φάσμα της αγοράς. ΙΛ im,ν Β Ε 'e i ir

17 Ασφάλεια εργασίας σε βιοτεχνικό χώρο.. Υπόγειο. Η τελευταία στάση τον προϊόντων που κατασκευάζονται από την εταιρία, πριν διανεμηθούν στα καταστήματα προς πώληση, είναι οι χώροι αποθήκευσης που βρίσκονται στον υπόγειο όροφο του κτιρίου.

18 Ασφάλεια εργασίας σε βιοτεχνικό χώρο.. ΡΟΗ ΕΡΓΑΣΙΑΣ ΚΟΠΗ ΔΕΡΜΑΤΟΣ ΓΑΖΩΤΙΚΕΣ ΜΗΧΑΝΕΣ ΠΡΕΣΑ ΠΟΜΠΕΔΩΝ ΦΟΡΜΑΡΙΣΤΙΚΟ ΚΑΡΦΟΤΙΚΟ ΠΑΤΟΥ ΜΟΝΤΑΡΙΣΜΑ ΠΟΝΤΑΣ

19 Ασφάλεια εργασίας σε βιοτεχνικό χώρο.. ΚΑΜΑΡΟΜΠΟΥΓΙΕΤΑ ΥΑΑΟΧΑΡΤΟ ΦΟΥΡΝΟΣ ΜΟΝΤΑΡΙΣΜΑΤΟΣ ΚΑΡΦΟΤΙΚΟ ΤΑΚΟΥΝΙΩΝ

20 Ασφάλεια εργασίας σε βιοτεχνικό χώρο.. ΠΡΕΣΑ ΠΕΛΜΑΤΟΣ ΞΕΚΑΛΟΥΠΟΑΙΑΣΤΡΑ ΠΡΕΣΑ ΓΙΑ ΤΗΝ ΦΙΡΜΑ

21

22

23

24 Ασφάλεια εργασίας σε βιοτεχνικό χώρο.. ΝΟΜΟΘΕΣΙΑ ΠΕΡΙ ΒΙΟΤΕΧΝΙΩΝ ΠΑΡΑΡΤΗΜΑ I Κατάταξη βιομηχανικών - βιοτεχνικών εγκαταστάσεων και αποθηκών αυτών καθώς και αποθηκών εύφλεκτων και εκρηκτικών υλών και μηχανολογικών εγκαταστάσεων σε κατηγορίες από άποψη κινδύνου πυρκαγιάς. 2. ΒΙΟΜΗΧΑΝΙΕΣ - ΒΙΟΤΕΧΝΙΕΣ ΜΕΣΑΙΟΥ ΚΙΝΔΥΝΟΥ (Αβ) Κ.Α. 22 ΚΑΠΝΟΒΙΟΜΗΧΑΝΙΕΣ Επεξεργασία φύλλων καπνού. Παραγωγή σιγαρέττων και πούρων. Κ.Α. 23 ΥΦΑΝΤΙΚΕΣ ΒΙΟΜΗΧΑΝΙΕΣ Παραγωγή νημάτων και υφασμάτων από φυσικό και τεχνητό έριο ήτοι: Λιναριστήρια Νηματουργεία.a Στριπτήρια. Υφαντήρια. Τυποβαφεία. Παραγωγή νημάτων και υφασμάτων από φυσικό και τεχνητό βαμβάκι ήτοι: Εκκοκιστήρια. Νηματουργεία. Στριπτήρια. Υφαντήρια. Παραγωγή νημάτων και υφασμάτων από φυσικό και τεχνητό μετάξι καθώς και από συνθετικές ίνες ήτοι: 20

25 Ασψά/χια εργασίας σε βιοτεχνικό χώρο.. Αναπηνιστήρια. Στριπτήρια. Νηματουργεία. Υφαντήρια. Κατεργασία, ιούτης, λινού και καννάσεως. Νηματουργεία. Δαντελλοποιία. Ταινιοπλεκτική. Καλτσοπο ιία. Πλεκτική εσωρούχων. Πλεκτική υφασμάτων, εξωτερικών ενδυμάτων και εξαρτημάτων ενδυμασίας. Κατασκευή σχοινίων και σπάγγων. Κατασκευή διχτύων. Ταπητουργεία. Βιομηχανία νηματοποίησης και ύφανσης σκληρών ινών. Βιομηχανία εμποτισμού υφασμάτων με διάφορες ύλες. Κατασκευή πιλημάτων. Βιομηχανία υπολειμμάτων κλωστοϋφαντουργίας. Κ.Α. 24 ΕΙΔΩΝ ΥΠΟΔΗΣΗΣ, ΕΝΔΥΣΗΣ ΚΑΙ ΔΙΑΦΟΡΩΝ ΕΙΔΩΝ ΑΠΟ ΥΦΑΣΜΑ Υποδηματοποιία από κάθε ύλη, εκτός από ελαστικό και πλαστική ύλη. Επισκευή υποδημάτων. Ραπτική γυναικείων από παιδικών εξωτερικών ενδυμάτων. Ραπτική ενδυμάτων από αδιάβροχα υφάσματα, πλαστικά και από δέρμα. Ραπτική ενδυμάτων και διαφόρων ειδών ενδυμασίας από γουναρικά. Ραπτική ειδικών εξωτερικών ενδυμάτων. Ραπτική εσωρούχων. Κατασκευή ορθοπεδικών ζωνών και επιδέσμων. Πιλοποιία. Κατασκευή εξαρτημάτων ενδυμασίας. Τεχνολογία πετρε/.αίου και φυσικού αεριού. 2ΐ

26 Ασφάλεια εργασίας σε βιοτεχνικό χώρο.. Στρωματοποιία και εφαπλωματοποιία. Ραπτική πανικών οικιακής χρήσης. Κατασκευή κεντημάτων. Κατασκευή άλλων ειδών από ύφασμα. Κ.Α. 25 ΞΥΛΟΥ ΚΑΙ ΦΕΑΑΟΥ ΕΚΤΟΣ ΤΗΣ ΕΠΙΠΛΟΠΟΙΙΑΣ Πρώτη κατεργασία του ξύλου. Κατασκευή καπλαμάδων από κόντρα πλακέ. Κατασκευή τεχνητής ξυλείας. Κατασκευή ξυλείας για την βαρελοποιία, καροποιία, σαγματοποιία, λεμβοποιία κ.λ.π. Κατασκευή σανίδων πατωμάτων. Κατασκευή κουφωμάτων, ρολών παραθύρων και κλιμάκων. Κατασκευή λυόμενων ξυλίνων οικημάτων. Κατασκευή ξύλινων κιβωτίων και κυτίων. Βαρελοποιία από ξύλο. Κατασκευή ειδών από καλάμι, λύγο, άχυρο, σπάρτο, κ.λπ. εκτός των ειδών επιπλοποιίας. Κατεργασία φελλού και κατασκευή ειδών από φελλό. Κατεργασία ξύλινων εξαρτημάτων κλωστοϋφαντουργίας. Κατασκευή ειδών τορνευτικής και μικρών αντικειμένων αποκλειστικώς ή κυρίως από ξύλο. Σαγματοποιία κυρίως από ξύλο. Κατασκευή ειδών από ξύλο μ.α.α.

27 Ασίράλεια εργασίας σε βιοτεχνικό χώρο.. Κ.Α. 26 ΕΠΙΠΛΩΝ ΚΑΙ ΕΙΔΩΝ ΕΠΙΠΛΩΣΗΣ Κατασκευή ξύλινων επίπλων. Κατασκευή πλεκτών επίπλων. Ταπετσαρίες επίπλων. Κατασκευή μεταλλικών επίπλων εκτός από φερ φορζέ. Κατασκευή επίπλων φερ φορζέ. Κ.Α. 27 ΧΑΡΤΟΥ Παραγωγή χαρτομάζας. Παραγωγή χάρτου και χαρτονίου. Κατασκευή χαρτοσάκκων και χαρτοσακκουλών. Κατασκευή κυτίων, κιβωτίων και λοιπών ειδών συσκευασίας από χαρτί και χαρτόνι μ.α.α. Κ.Α. 28 ΕΚΤΥΠΩΣΕΙΣ, ΕΚΔΟΣΕΙΣ ΚΑΙ ΣΥΝΑΦΕΙΣ ΔΡΑΣΤΗΡΙΟΤΗΤΕΣ Έκδοση και εκτύπωση εφημερίδων και περιοδικών. Εκτύπωση βιβλίων και φυλλαδίων. Λιθογραφία και φωτομηχανικές εκτυπώσεις. Ειδικές εκτυπωτικές εργασίες. Λοιπές εκτυπωτικές εργασίες. Βιβλιοδεσία και χρυσοτυπία. Κ.Α. 30 ΠΡΟΪΟΝΤΩΝ ΑΠΟ ΕΛΑΣΤΙΚΟ ΚΑΙ ΠΛΑΣΤΙΚΗ ΥΑΗ Κατασκευή και ολοκληρωτική γόμωση επισώτρων και αεροθαλάμων. Μερική αναγόμωση επισώτρων και αεροθαλάμων. Κατασκευή υποδημάτων από ελαστικό. Κατασκευή λοιπών προϊόντων από ελαστικό. 23

28 Ασφά/χια εργασίας σε βιοτεχνικό χώρο.. Παραγωγή ειδών οικιακής χρήσης από πλαστική ύλη. Παραγωγή πλαστικών δερμάτων και φύλλων. Παραγωγή πλαστικών σωλήνων εκτός από μονωτικούς. Παραγωγή οικοδομικών υλικών από πλαστική ύλη. Παραγωγή υποδημάτων από πλαστική ύλη. Παραγωγή πλαστικών παιγνιδιών. Παραγωγή λοιπών προϊόντων από πλαστική ύλη. Κ.Α.31 ΧΗΜΙΚΕΣ Επεξεργασία θειαφιού. Παραγωγή χημικών λιπασμάτων. Κ.Α. 38 ΚΑΤΑΣΚΕΥΗ ΜΕΤΑΦΟΡΙΚΩΝ ΜΕΣΩΝ Ναυπηγεία σκαφών από ξύλο. Ναυπηγεία σκαφών από πλαστική ύλη. Επισκευή και διάλυση σκαφών. Κ.Α. 39 ΑΟΙΠΕΣ ΒΙΟΜΗΧΑΝΙΕΣ Κατασκευή φωτογραφικών δίσκων (δίσκοι P.V.C. - οπτικοί δίσκοι) και μαγνητοταινιών. Κατασκευή παιγνιδιών. Κατασκευή κουκλών για βιτρίνες και ράπτες. Κατασκευή αθλητικών ειδών και οργάνων. Κατασκευή μολυβιών. Κατασκευή λοιπών ειδών για γραφείο. Κατασκευή βουρτσών και πινέλλων. ^4

29 Ασψά/χία εργασίας σε βιοτεχνικό χώρο.. Κατασκευή κουμπιών από κάθε ύλη. Κατασκευή τεχνητών λουλουδιών, φυτών και φτερών. Κατασκευή σφραγίδων, επιγραφών, σημάτων και διακριτικών γενικά. Κατεργασία φυσικών σπόγγων. Κατασκευή ομβρελλών και ράβδων. Παραγωγή διαφόρων μικροαντικειμένων μ.α.α. εκτός από καρβουνάκια θυμιάματος. Αποτεφρωτήρες απορριμμάτων. Μονάδες ανακύκλωσης και διαλογής απορριμμάτων.

30 Ασφά/Μία εργασίας σε βιοτεχνικό χώρο.. ΠΑΡΑΡΤΗΜΑ II Λήψη βασικών μέτρων και μέσων πυροπροστασίας σε βιομηχανικές - βιοτεχνικές εγκαταστάσεις και αποθήκες αυτών καθώς και αποθήκες ευφλέκτων και εκρηκτικών υλών. Α. ΓΕΝΙΚΑ ΠΡΟΑΗΠΤΙΚΑ ΜΕΤΡΑ ΠΥΡΟΠΡΟΣΤΑΣΙΑΣ Σε όλες τις βιομηχανικές - βιοτεχνικές εγκαταστάσεις και αποθήκες αυτών καθώς τις αποθήκες ευφλέκτων και εκρηκτικών υλών, πρέπει να λαμβάνονται τα παρακάτω μέτρα ττυροπροστασίας: 1. Ανάρτηση πινακίδων σε εμφανή σημεία της εγκατάστασης με οδηγίες πρόληψης πυρκαγιάς και τρόπους ενέργειας του προσωπικού της επιχείρησης σε περίπτωση έναρξης πτυρκαγιάς. 2. Σήμανση θέσης πυροσβεστικών υλικών και μέσων, οδών διαφυγής και εξόδων κινδύνου. 3. Σήμανση επικίνδυνων υλικών και χώρων. 4. Απαγόρευση καπνίσματος και χρήσης γυμνής φλόγας (σπίρτα, αναπτήρες κ.λπ.) σε επικίνδυνους χώρους. 5. Κατάλληλη διευθέτηση το χώρου αποθήκευσης υλών που μπορούν να αυταναφλεγούν. Επιλογή των χώρων αποθήκευσης μακριά από θέση παραγωγής και εργασίας. ό.απομάκρυνση από τις αποθήκες, διαδρόμους, ταράτσες, προαύλια κ.λπ. όλων των άχρηστων υλικών που μπορούν να αναφλεγούν και τοποθέτησή τους σε ασφαλή μέρη, για αποφυγή μετάδοσης πυρκαγιάς. ν.τήρηση διόδων μεταξύ των αποθηκευμένων υλικών για την διευκόλυνση επέμβασης σε περίπτωση έναρξης τιυρκαγιάς σ'

31 Ασφά/χία εργασίας σε βιοτεχνικό χώρο.. δ.απομάκρυνση των εύφλεκτων υλών από θέσεις όπου γίνεται χρήση γυμνής φλόγας, από όπου προκαλούνται σπινθήρες και γενικά από πηγές εκπομπής θερμότητας. 9. Συνεχής καθαρισμός όλων των διαμερισμάτων, γραφείων, διαδρόμων, προαυλίων, αποθηκών κ.λπ. της επιχείρησης και άμεση απομάκρυνση των υλών που μπορούν να αναφλεγούν. 10. Δημιουργία προϋποθέσεων για την αποφυγή τυχαίας ανάμιξης υλικών που μπορούν να προκαλέσουν εξώθερμη αντίδραση. 11. Επιμελής συντήρηση και τακτική επιθεώρηση και έλεγχος των ηλεκτρικών εγκαταστάσεων σύμφωνα με τους σχετικούς κανονισμούς. 12. Θέση εκτός λειτουργίας των εγκαταστάσεων κατά τις μη εργάσιμες ημέρες και ώρες, εκτός από τις εγκαταστάσεις εκείνες των οποίων η λειτουργία είναι απαραίτητη και κατά τις μη εργάσιμες ημέρες και ώρες. 13. Επαρκής και συχνός αερισμός (φυσικός ή τεχνητός) των χώρων παραγωγής και αποθήκευσης πρώτων υλών και τελικών προϊόντων. 14. Επιθεώρηση από υπεύθυνο υπάλληλο της επιχείρησης όλων των διαμερισμάτων, αποθηκών κ.λπ. μετά τη διακοπή της εργασίας καθώς και τις εργάσιμες ώρες για επισήμανση και εξάλειψη τυχόν υφισταμένων προϋποθέσεων εκδήλωσης πυρκαγιάς. 15. Λήψη και κάθε άλλου κατά περίπτωση μέτρου που αποβλέπει στην αποφυγή αιτίων και τη μείωση του κινδύνου από πυρκαγιά. ΣΗΜΕΙΩΣΗ: Όλες οι μονάδες που απαλλάσσονται της υποχρέ(οσης σύνταξης μελέτης πυροπροστασίας, οφείλουν πέραν των ανωτέρω γενικών μέτρων που θα εφαρμόζουν κατά περίπτωση και των άλλων τυχόν μέτρων που θα υποδεικνύει η Π.Υ., να έχουν σε επίκαιρα σημεία δύο (2) τουλάχιστον τιυροσβεστήρες ανάλογου βάρους με κατάλληλη κατά περίπτωση γόμωση για την προστασία των χώρων.

32 Ασφάλεια εργασίας σε βιοτεχνικό χώρο.. Β. ΚΑΤΑΣΤΑΛΤΙΚΑ ΜΕΣΑ ΠΥΡΟΠΡΟΣΤΑΣΙΑΣ ΒΙΟΜΗΧΑΝΙΩΝ - ΒΙΟΤΕΧΝΙΩΝ ΚΑΙ ΑΠΟΘΗΚΩΝ β. ΟΜΑΔΑ ΜΕΣΑΙΟΥ ΚΙΝΔΥΝΟΥ (Αβ) Για την ομάδα αυτή πρέπει να λαμβάνονται τα παρακάτω κατασταλτικά μέσα: (1) Εφοδιασμός των ομάδων με φορητά μέσα ττυρόσβεσης. Φορητοί ττυροσβεστήρες αναλόγου βάρους και με κατάλληλη γόμωση για τους χώρους που πρόκειται να προστατεύσουν, οι οποίοι να είναι σύμφωνα με τα Εθνικά ή Ευρωπαϊκά πρότυπα. Οι απαιτούμενος αριθμός ττυροσβεστήρων προκύπτει από την διαίρεση του μικτού εμβαδού της στεγασμένης επιφάνειας δια των 200 τ.μ. και το πηλίκο θα στρογγυλοποιείται στον πλησιέστερο ακέραιο αριθμό, σε καμμία δε περίπτωση ο αριθμός των ττυροσβεστήρων δεν θα είναι μικρότερος από δύο (2). Οι ττυροσβεστήρες θα τοποθετούνται σε προσιτά σημεία, κατά προτίμηση κοντά στις σκάλες και τις εξόδους και σε τέτοιες θέσεις, ώστε κανένα σημείο των προς προστασία χώρων να μην απέχει απόσταση μεγαλύτερη των 20 μ. από τον πλησιέστερο ττυροσβεστήρα. (2) Εφοδιασμός των μονάδων με τροχήλατα μέσα ττυρόσβεσης. Δύο (2) τροχήλατοι πυροσβεστήρες αναλόγου βάρους και με κατάλληλη γόμωση για τους χώρους που πρόκειται να προστατεύσουν οι οποίοι να είναι σύμφωνα με τα Εθνικά ή Ευρωπαϊκά πρότυπα, υποχρεωτικά για επιχειρήσεις που έχουν υπαίθριες αποθήκες επιφάνειας από 1.θθθ τ.μ. και πάνω, εφόσον αποθηκεύουν πρώτες ύλες ή βιομηχανικά προϊόντα πού μπορούν να αναφλεγούν. Επίσης πρέπει να προβλέπεται ένας ακόμα πυροσβεστήρας όμοιος των παραπάνω για κάθε επί πλέον των τ.μ. επιφάνειας ή για κλάσμα πάνω από το μισό (1/2). (3) Εγκατάσταση μόνιμων μέσων πυρόσβεσης. Τεχνολογία πετρε/μίου και φυσικού αεριού.

33 Ασφάλαα εργασίας σε βιοτεχνικό χώρο.. Εγκατάσταση μόνιμου υδροδοτικού πυροσβεστικού δικτύου υποχρεωτικά για επιχειρήσεις που έχουν συνολική στεγασμένη επιφάνεια από τ.μ. και πάνω. Τούτο να καλύπτει και τυχόν υπαίθριους χώρους που χρησιμοποιούνται για αποθήκευση πρώτων υλών ή βιομηχανικών προϊόντων. Ειδικά οι εγκαταστάσεις κατασκευής μεταφορικών μέσων - αποτεφρωτήρων απορριμμάτων, ανακύκλωσης και διαλογής απορριμμάτων που εντάσσονται στην περίπτωση Κ.Α. 38 και Κ.Α. 39 αντίστοιχα της κατηγορίας Αβ του παραρτήματος I που έχουν συνολική στεγασμένη και υπαίθρια επιφάνεια από τ.μ. και πάνω, στην οποία εκτελούνται εργασίες ή αποθηκεύονται πρώτες ύλες ή προϊόντα κατασκευής, υποχρεούνται στην εγκατάσταση μόνιμου υδροδοτικού πυροσβεστικού δικτύου που να καλύπτει όλη την επιφάνεια (στεγασμένη - υπαίθρια) της επιχείρησης. Επίσης οι εγκαταστάσεις συσκευασίας νιτρικών και συνθέτων λιπασμάτων ανεξάρτητα από το μέγεθος της στεγασμένης επιφάνειας αποθηκευτικού χώρου ή χώρου συσκευασίας υποχρεούνται στην εγκατάσταση μόνιμου υδροδοτικού πυροσβεστικού δικτύου. (4) Επιχειρήσεις που δεν υποχρεούνται στην εγκατάσταση μόνιμου υδροδοτικού πυροσβεστικού δικτύου πρέπει να διαθέτουν σημεία υδροληψίας με μόνιμα προσαρμοσμένους κοινούς ελαστικούς σωλήνες νερού με ακροφύσιο (αυλίσκο), που να καλύπτουν όλους τους στεγασμένους χώρους. Οι σωλήνες αυτοί πρέπει να είναι τοποθετημένοι σε επίκαιρα σημεία μέσα σε ειδικά ερμάρια. (5) Επιχειρήσεις που στεγάζονται σε κτίρια των οποίων οι υπερκείμενοι όροφοι χρησιμοποιούνται για κατοικία, ξενοδοχείο, εκπαίδευση και συνάθροιση κοινού υποχρεούνται, ανεξάρτητα από τη στεγασμένη επιφάνειά τους να τοποθετούν αυτοδιεγειρόμενους ττυροσβεστήρες οροφής αναλόγου κατασβεστικού υλικού καλύπτοντας όλους τους χώρους, στους οποίους υπάρχουν υλικά που μπορούν ν' αναφλεγούν.

34 Ασφάλεια εργασίας σε βιοτεχνικό χώρο.. Στην περίπτωση αυτή κάθε πυροσβεστήρας των 6 χιλ7μων θα υπολογίζεται ότι καλύπτει 10 τ.μ. προστατευόμενης επιφάνειας και κάθε ττυροσβεστήρας των 12 χιλ/μων θα υπολογίζεται ότι καλύπτει 15 τ.μ. Η Π.Υ. δύναται να κάνει δεκτή, αντί αυτοδιεγειρόμενων πυροσβεστήρων οροφής, την εγκατάσταση αυτόματου συστήματος κατάσβεσης με κατάλληλο για την προστασία του χώρου κατασβεστικό υλικό. Στις περιπτώσεις που επιλέγεται η εγκατάσταση αυτόματου συστήματος καταιονισμού με νερό επιτρέπεται να συνδεθεί αυτό απευθείας με το εσωτερικό υδραυλικό δίκτυο του κτιρίου, εφόσον εξυπηρετεί μέχρι (6) κεφαλές και έχει την δυνατότητα να παρέχει έξι (6) λίτρα νερού ανά πρώτο λεπτό και ανά τετραγωνικό μέτρο σε ολόκληρη την επιφάνεια του προστατευόμενου χώρου και την απαιτούμενη πίεση για την σωστή λειτουργία των καταιονητήρων. Μεταξύ του ειδικού υδραυλικού δικτύου αυτών των καταιονητήρων και του εσωτερικού υδραυλικού δικτύου νερού του κτιρίου, πρέπει να παρεμβάλλεται βάννα με ασφαλιστικό μηχανισμό που να την κλειδώνει σε ανοικτή θέση. Η καλυπτόμενη με αυτό τον τρόπο επιφάνεια από κάθε κεφαλή δεν θα υπερβαίνει τα 12 τ.μ. Γ' ΓΕΝΙΚΕΣ ΡΥΘΜΙΣΕΙΣ (1) Επιχειρήσεις που υποχρεούνται στην εγκατάσταση μόνιμου υδροδοτικού ττυροσβεστικού δικτύου επιβάλλεται να εφοδιάζονται με βοηθητικά εργαλεία και μέσα, τα οποία θα βρίσκονται σε ειδικό ερμάριο. Το ερμάριο αυτό ονομάζεται ΣΤΑΘΜΟΣ και θα παίρνει αύξοντα αριθμό με μεγάλα γράμματα όπως π.χ. ΠΡΩΤΟΣ ΣΤΑΘΜΟΣ ΕΙΔΙΚΩΝ ΠΥΡΟΣΒΕΣΤΙΚΩΝ ΕΡΓΑΛΕΙΩΝ ΚΑΙ ΜΕΣΩΝ. ΔΕΥΤΕΡΟΣ... Ανά έξι (6) ττυροσβεστικές φωλιές στην επιχείρηση πρέπει να υπάρχει ένας ΣΤΑΘΜΟΣ, δηλαδή ένα ειδικό ερμάριο μέσα στο οποίο θα βρίσκονται: α. Ένας (1 ) λοστός διάρρηξης, β. Ένας (1 ) πέλεκυς μεγάλος.

35 Ασφά/χια εργασίας σε βιοτεχνικό χώρο.. γ. Ένα (1 ) φτυάρι. δ. Μία (1 ) κουβέρτα διάσιοσης (δύσφλεκτη) και ε. Δέ)θ (2) ηλεκτρικοί φανοί χειρός. Ανά δώδεκα (12) ττυροσβεστικές φωλιές στον παραπάνω ΣΤΑΘΜΟ θα προστίθενται: α. Μία (1) αναπνευστική συσκευή οξυγόνου ή πεπιεσμένου αέρα. β. Δύο (2) ατομικές προσωπίδες με φίλτρο και γ. Δύο (2) κράνη προστατευτικά. (2) Όπου από την παρούσα απόφαση επιβάλλεται η εγκατάσταση μονίμων συστημάτων ττυροπροστασίας (υδροδοτικό πυρ/κό δίκτυο, αυτόματο σύστημα κατάσβεσης, ανιχνευτικό σύστημα κ.λπ.). Αυτά θα κατασκευάζονται σύμφωνα με τα εθνικά πρότυπα και εφόσον δεν υπάρχουν τέτοια σύμφωνα με αυτά που έχουν καθορισθεί από την Πυροσβεστική Αρχή. (3) Επιχειρήσεις που διαθέτουν δεξαμενές υγρών καυσίμων ή υγραερίων που εξυπηρετούν τις λειτουργικές τους ανάγκες θα παίρνουν τα μέτρα και μέσα πυροπροστασίας που προβλέπονται από την αντίστοιχη κατηγορία στην οποία εντάσσονται οι επιχειρήσεις αυτές. Για τους χώρους όμως που βρίσκονται οι αναφερόμενες δεξαμενές ή φιάλες θα λαμβάνονται τα μέτρα και μέσα πυροπροστασίας που προβλέπονται από την νομοθεσία που διέπει τις εγκαταστάσεις υγρών καυσίμων ή υγραερίων αντίστοιχα (6) Η μέτρηση της στεγασμένης επιφάνειας των κτιριακών εγκαταστάσεων θα γίνεται με βάση τις εξωτερικές διαστάσεις και περιλαμβάνει και τα υπόστεγα. (7) Στην στεγασμένη επιφάνεια δεν προσμετράται η επιφάνεια των χώρων διοίκησης (γραφεία, λογιστήρια κ.λπ.), εφόσον οι χώροι αυτοί στεγάζονται σε ανεξάρτητο κτίριο καθώς και τα Τεχνολογία πετρε/.αίου και φυσικού αεριού.

36 Αοψόΰχια εργασίας σε βιοτεχνικό χώρο.. υπόστεγα που δεν στεγάζουν μηχανολογικό εξοπλισμό, ή δεν αποθηκεύονται σ' αυτά πρώτες ύλες και έτοιμα προϊόντα. Στους ανωτέρω χώρους θα εγκαθίστανται τα φορητά μέσα πωρόσβεσης που προβλέπονται για την ομάδα μικρού κινδύνου (Αα). Βασικαί αρχαί του συστήματος σηματοδοτήσεως ασφα)χίας. Σήματα και χρώματα ασφα/.είας «Περί συστήματος σηματοδοτήσεως ασφαλείας εις τους χώρους εργασίας». Φ.Ε.Κ. 128, τεύχος της A της 15Ιουν ΓΕΝΙΚΑ α) Ο αντικειμενικός σκοπός του συστήματος σηματοδοτήσεως ασφαλείας είναι να προσελκύη κατά τρόπον έγκαιρον, ταχύ και σαφή την προσοχήν των μισθωτών εις αντικείμενα ή καταστάσεις ικανάς να προκαλέσουν ειδικούς κινδύνους. β) Το σύστημα σηματοδοτήσεως ασφαλείας χρησιμοποιείται μόνον διά να δίδη πληροφορίας, αναφερομένας εις την ασφάλειαν. γ) Αι βασικαί αρχαί του συστήματος σηματοδοτήσεως ασφαλείας και ειδικώτερον, η σημασία και η χρήσις των χρωμάτων ασφαλείας και αντιθέσεως, ως και το γεωμετρικόν σχήμα, το σχέδιον και η σημασία των σημάτων ασφαλείας, καθορίζονται ως κατωτέρω.

37 Ασφά)χια εργασίας σε βιοτεχνικό χώρο.. 2. ΧΡΩΜΑΤΑ ΑΣΦΑΑΕΙΑΣ ΚΑΙ ΑΝΤΙΘΕΣΕΙΣ α. Σημασία των χρωμάτων ασφαλείας ΠΙΝΑΞ 1 Χρώμα! Σημασία η Σκοπός ασφάλειας Ερυθρόν Κίτρινον Σταμάτημα (Στοπ) Απαγόρευσις Περιπτώσεις εφαρμογής. Σήματα σταματήματος (Στοπ). Μηχανισμοί αμέσου διακοπής λειτουργίας εις περίπτωσιν ανάγκης. Σήματα απαγορεύσεως Αυτό το χρώμα δέον να χρησιμοποιείται επίσης προς επισήμανσιν του εξοπλισμού καταπολεμήσεως της πυρκαϊάς. Προσοχή : ΐΠιθανός κίνδυνος Σηματοδότης κινδύνων προερχομένων από πυρκαϊάν, έκρηξιν, ακτινοβολίαν, χημικάς ουσίας κλπ.. Σηματοδότης διαφοράς επιπέδων επικινδύνων διαδρομών, εμποδίων. Πράσινον Χώρος ασφάλειας Πρώται βοήθειαι: ίσηματοδότησις διαδρομών και εξόδων κινδύνου. Καταιονιστήρες διά περιπτώσεις εκτάκτου ανάγκης. Τεχνολογία πετρε/.αίου και φυσικού αεριού.

38 Ασφάλεια εργασίας σε βιοτεχνικό χώρο.. Κυανούν Σήματα υποχρεώσεως Ενδείξεις Υποχρέωσις να φέρη ο μισθωτός ατομικήν ^εξάρτησιν ασφαλείας. Θέσις τηλεφώνου (1) Δεν θεωρείται χρώμα ασφαλείας παρά μόνον εφ' όσον χρησιμοποιείται εν συνδιασμώ μεθ'ενός συμβόλου η κειμένου, επί ενός ενδεικτικού σήματος η σήματος υποχρεώσεως φέροντος τεχνικός οδηγίας προλήψεως του κινδύνου. β. Χρώματα αντιθέσεως και χρώματα συμβόλων ΠΙΝΑΞ 2 Χρώμα ασφαλείας Χρώμα [αντιθέσεως ΪΧρώμα συμβόλων [Ερυθρόν [Λευκόν Μαύρον Κίτρινον [Μαύρον Μαύρον Πράσινον [Λευκόν ΙΛευκόν Κυανούν [Λευκόν [Λευκόν

39 Ασφάλεια εργασίας σε βιοτεχνικό χώρο.. ΓΕΩΜΕΤΡΙΚΟ ΣΧΗΜΑ ΚΑΙ ΣΗΜΑΣΙΑ ΤΩΝ ΣΗΜΑΤΩΝ ΑΣΦΑΑΕΙΑΣ ΓΕ( > ΐΕΐρικό uxri ia ΠΙΝΑΞ 3 Σημασία Σιίμαια απονόρευσης 0 Σιίμαια ιικιχρίωοη»; Σήμαια ιιροιιδύποίιιοινς Δ Σημαία διάσωοης ή βοποηα<» Σήμαια πυα αφορούν ιο πνροοβίίηικό υλικό ή κξϋΐιλίομό 1. ΣΥΝΔΥΑΣΜΟΙ ΣΧΗΜΑΤΩΝ ΚΑΙ ΧΡΩΜΑΤΩΝ ΚΑΙ Η ΣΗΜΑΣΙΑ ΤΩΝ ΔΙΑ ΤΑ ΣΗΜΑΤΑ ΠΙΝΑΞ 4 Σχήματα/Χρώματα κύκλος Ερυθρόν Κίτρινον Πράσινον Ικυανούν Απαγόρευσις Υποχρέωσις τρίγωνο Προσοχή, πιθανός κίνδυνος ορθογώνιο Εξοπλισμός καταπολεμήσεως πυρκαϊας Χώρος Ασφαλείας (εξοπλισμός) διασώσεως Πληροφόρησις η Καθοδήγησις

40 5. ΣΧΕΔΙΑΣ1Σ ΤΩΝ ΣΗΜΑΤΩΝ ΑΣΦΑΑΕΙΑΣ α) Σήματα απαγορεύσεως: Βάθος (φόντο): Χρώμα λευκόν Σύμβολον ή κείμενον: Χρώμα μαύρον Το ερυθρόν χρώμα ασφαλείας πρέπει να χρησιμοποιήται διά το περίγραμμα και την εγκαρσίαν λωρίδα του σήματος και να καλύπτη το 35% τουλάχιστον της επιφανείας αυτού. β) Σήματα προειδοποιήσεως, υποχρεώσεως, διασώσεως και σήματα ενδεικτικά: Βάθος (φόντο): Χρώμα ασφαλείας Σύμβολον ή κείμενον: Χρώμα αντιθέσεως Το κίτρινον τρίγωνον πρέπει να φέρη περίγραμμα χρώματος μαύρου. Το χρώμα ασφαλείας πρέπει να καλύπτη τουλάχιστον το 50% της επιφανείας του σήματος. γ) Πρόσθετα σήματα: Βάθος (φόντο): Χρώμα λευκόν Κείμενον: Χρώμα μαύρον ή Βάθος (φόντο): Χρώμα ασφαλείας Κείμενον: Χρώμα αντιθέσεως δ) Σύμβολα: ΑσφάλίΊα ιφγασίας σε βιοτεχνικό χώρο.. Το σχέδιον των συμβόλων πρέπει να είναι όσον το δυνατόν απλούστερον και αι μη απαραίτητοι λεπτομέρειαι διά την κατανόησιν του σήματος πρέπει να παραλείπωνται.

41 Ασφάλεια εργασίας σε βιοτεχνικό χώρο.. 6. ΕΠΙΣΗΜΑΝΣΙΣ ΚΙΝΔΥΝΩΝ ΔΙΑ ΤΗΣ ΧΡΗΣΙΜΟΠΟΙΗΣΕΩΣ ΤΩΝ ΧΡΩΜΑΤΩΝ ΚΙΤΡΙΝΟΥ- ΜΑΥΡΟΥ Διά του συνδυασμού των χρωμάτων ΚΙΤΡΙΝΟΥ-ΜΑΥΡΟΥ, πρέπει να σηματοδοτώνται χώροι όπου υφίσταται μονίμως κίνδυνος. (αναλογία χρώματος Περιπτώσεις τοιούτων χώρων είναι μεταξύ άλλων: Χώροι παρουσιάζοντες κίνδυνον συγκρούσεων πτώσεων ή ολισθήσεων προσώπων ή κίνδυνων εκ πτώσεως υλικών. Κυλιόμενοι κλίμακες, οπαί εις το δάπεδον κλπ. Αρθρον 4 Σήματα ασφαλείας επικινδύνων τινών καταστάσεων Τα κατωτέρω σήματα ασφαλείας, αφορούν εις την επισήμανσιν ωρισμένων καταστάσεων και αντικειμένων, συνδεομένων με την ασφάλειαν της εργασίας.

42 Ασφάλεια εργασίας σε βιοτεχνικό χώρο.. Μη πόσιμο νερό Απαγορενησι η είοοδογ σιονς μη ε'χονιες ειδική άδεια Αηογορενειαι η δι/?χνοη <πα οχήμαια διοκαιιαης φοριιων

43 Ασφάλεια εργασίας σε βιοτεχνικό χώρο.. Εΰφλεκιες ή; KOI Εκρηκπκε'ς ι5?ιες Τοξικέξ 0?ιες υιμηλιί ΟερμοκροιιΓυ A Δ A Δκι6ρωιικές όλες Ραδιενεργό ui^ikd Αιωροΰμενο φορτία Δ Δ Δ Οχήματα Κίνδυνος Γενικός κίνδυνος διακίνησης φορτίων ηλεκιροπλιτξίας

44 Ασφάλεια εργασίας σε βιοτεχνικό χώρο.. ΥποχρεωιικΓι προσίύοία ιων μαιιών Υποχρεωιικιί προικοσία κεφολιού Υποχρεωιικιί ηροαιουια Υποχρεωπκή ηροιποσία ( Υποχρεωιικιί Υποχρεωιικιί Υποχρεωτική Υποχρεωτική ηροοιαυια ηροιηασία ηροσιαοια ηροσιαοία IVχεριών ιουοώμαιος ιουηροοώποο Ο Θ Ο Υποχρεωιικησιομικη Υποχρεωιική Γεηκή υηοχρέωοη ηροσιαπγο έΐόνιι ιιιώοεων διήβαση για ιιεζοϋς ^

45 Ασφάλεια εργασίας σε βιοτεχνικό χώρο.. Θϋ^χιμος κατοιωνιαιιον οαφο^χίος Τη?ιίφωνο yic διάσωση και πρώιες βοήθειες Όταν πρέπει να δείξουμε την κατεύθυνση που πρέπει να ακολουθήσουμε για να ιρθάοουμε στα μέοα βοήθειας ή διάσωσης τότε τα αντίστοιχα σήματα συνδυάζονται ανάλογα με τα παρακάτω σήματα κατεύθυνσης. KaieOGwon που ιιρίιιει να οκολουοιιοεί

46 Ασφάλεια εργασίας σε βιοτεχνικό χώρο.. Η I ι ^ ι β. Τα σήματα που δείχνουν ιην πορεία που πρεπει να ακολουθήσουμε σε περίπτωση κίνδυνου για να ψτασουμε σε ασφαλή θέση εί- D 9 Αρθρον 5 Υποχρεώσεις εργοδοτών 1. Επιφυλασσομένων των διατάξεων του άρθρου 2 του παρόντος, οι βιομήχανοι, βιοτέχναι και παντός είδους επιχειρηματίαι και εργοδόται εν γένει υποχρεούνται, όπως εξασφαλίζουν, διά της καταλλήλου χρησιμοποιήσεως των σημάτων ασφαλείας, την έγκαιρον, ταχείαν, ορθήν, πλήρη και συνεχώς επαναλαμβανομένην ενημέρωσιν ή προειδοποίησιν των μισθωτών, τους οποίους αφορά εκάστοτε αύτη, επί αντικειμένων ή καταστάσεων ικανών να προκαλέσουν ειδικούς κινδύνους διά την ασφάλειαν και την υγείαν των. παράβασις των διατάξεων του παρόντος τιμωρείται κατά τας διατάξεις του Ν. ΓπΛΔ/1911 «περί υγιεινής και ασφαλείας των ^2

47 Ασφά).εια εργασίας σε βιοτεχνικό χώρο.. εργατών», ως αύται εκωδικοποιήθησαν υπό του Β.Δ. της 25.8/ «περί κωδικοποιήσεως των περί υγιεινής και ασφαλείας των εργατών διατάξεων» και ετροποποιήθησαν υπό των διατάξεων του εδαφ. β του άρθρου 1 του Ν. 2943/1922 «περί τροποποιήσεως και συμπληρώσεως εργατικών τινών νόμων». ΠΡΟΕΔΡΙΚΑ ΔΙΑΤΑΓΜΑΤΑ ΣΧΕΤΙΚΑ ΜΕ ΤΗΝ ΑΕΙΤΟΥΡΓΙΑ ΒΙΟΤΕΧΝΙΩΝ 1. Π.Δ. ΥΠ' ΑΡΙΘ. 422/1979 ΠΡΟΕΔΡΙΚΟ ΔΙΑΤΑΓΜΑ 88/1999 "Ελάχιστες προδιαγραφές για την οργάνω ση του χρόνου εργασίας σε συμμόρφωση με την οδηγία 93/104/ΕΚ" (Φ.Ε.Κ. 94/Α / ) 2. ΠΡΟΕΔΡΙΚΟ ΔΙΑΤΑΓΜΑ 16/1996 "Ελάχιστες προδιαγραφές ασφάλειας και υγείας στους χώ ρους εργασίας σε συμμόρφωση με την οδηγία 89/654/ΕΟΚ" (Φ.Ε.Κ. 10/Α/ ) 3. Ν. Υ Π Ά ΡΙΘ. 1568/1985 «Υγιεινή και ασφάλεια των εργαζομένων». Φ.Ε.Κ. 177 AV ΠΡΟΕΔΡ1ΚΟ ΔΙΑΤΑΓΜΑ 14/03/1934, ΦΕΚ 112 Α/22/3/1934 «Περί υγιεινής και ασφάλειας των εργατών και υπαλλήλων των πάσης φύσεως βιομηχανικών και βιοτεχνικών εργοστασίων, εργαστηρίων κλπ.» ^

48 Ααφάλν.ια ιφγασίας σε βιοτεχνικό χώρο.. 5. ΠΡΟΕΔΡΙΚΟ ΔΙΑΤΑΓΜΑ 17/9/1934,ΦΕΚ 334Α/04/10/34 «Περί λειτουργίας βιομηχανικών και βιοτεχνικών εργοστασίων εν υπογείους» 6. ΠΡΟΕΔΡΙΚΟ ΔΙΑΤΑΓΜΑ αρ.422/1979, ΦΕΚ 128 /15/06/1979 «Περί συστήματος σηματοδοτήσεως ασφάλειας εις τους χώρους εργασίας» 7. ΝΟΜΟΣ 4479 ΤΗΣ 11/25/06/1965, ΦΕΚ 119Α «Περί αδειών λειτουργίας και τεχνικού ελέγχου βιομηχανιών και βιοτεχνιών» 8. ΠΡΟΕΔΡΙΚΟ ΔΙΑΤΑΓΜΑ up 1180/29/09/1981,ΦΕΚ 293Α/6/10/1981. «Περί ρυθμίσεως θεμάτων αναγομένων εις τας της ιδρύσεως και λειτουργίας βιομηχανιών, βιοτεχνιών, πάσης φύσεως μηχανολογικών εγκαταστάσεων και αποθηκών και της εκ τούτον διασφαλίσεως του περιβάλλοντος εν γένει» 9. ΥΓΕΙΟΝΟΜΙΚΗ ΔΙΑΤΑΞΗ της 14-11/10/12/38 ΦΕΚ Β 275 κατεπέκταση ΦΕΚ Β 396/13/11/1952. «Περί υγειονομικού κανονισμού κλπ» Ο Δ Η Γ ΙΕ Σ Σ Υ Μ Π Α Η ΡΩ ΣΗ Σ ΕΝΤΥΠΟΥ Μ ΕΑ ΕΤΗ Σ Π Υ Ρ Ο Π ΡΟ Σ Τ Α Σ ΙΑ Σ ΓΙΑ Π Υ ΡΟ ΣΒΕΣΤΙΚ ΕΣ ΔΙΑΤΑΞΕΙΣ Αναγράφεται ο τίτλος ή η επωνυμία της επιχείρησης Ο αριθμός μητρώου συμπληρώνεται από την υπηρεσία. Συμπληρώνεται ο αριθμός άδειας λειτουργίας.

49 Ασφά)χια εργασίας σε βιοτεχνικό χώρο.. ΜΕΛΕΤΗ ΠΥΡΟΠΡΟΣΤΑΣΙΑΣ Αναγράφεται η νομοθεσία σύμφωνα με την οποία συντάχθηκε η μελέτη Αναγράφονται τα πλήρη στοιχεία του συντάξαντα τη μελέτη Α. ΣΤΟΙΧΕΙΑ ΕΠΙΧΕΙΡΗΣΗΣ 1. Αναγράφεται η δραστηριότητα της επιχείρησης, 2. Αναγράφεται η πλήρης διεύθυνση των εγκαταστάσεων της επιχείρησης. 3. Αναγράφεται ο ιδιοκτήτης της επιχείρησης, 4. Αναγράφεται ο ιδιοκτήτης του ακινήτου, 5. Αναγράφεται ο υπεύθυνος διευθυντής της επιχείρησης, 6. Αναγράφεται το απασχολούμενο προσωπικό σε άνδρες και γυναίκες. 7. Αναγράφεται το ωράριο εργασίας, 8 Αναγράφεται ο υπεύθυνος αρχηγός πτιροπροστασίας. 9. Αναγράφεται ο υπεύθυνος υπαρχηγός πυροπροστασίας, 10 Αναγράφεται το προσωπικό πτυροπροστασίας (αριθμός ατόμων). Β. ΟΙΚΟΔΟΜΙΚΗ ΣΥΣΤΑΣΗ 1. Αναγράφεται ο αριθμός ορόφων ολοκλήρου του κτίσματος. 2. Αναγράφονται οι όροφοι που καταλαμβάνει η επιχείρηση (π.χ. υπόγειο, ισόγειο και Α' όροφος). 3. Αναγράφεται η συνολική στεγασμένη επιφάνεια της επιχείρησης σε τετραγωνικά μέτρα. 4. Αναγράφονται οι χώροι πού αφαιρούνται από τον υπολογισμό πληθυσμού. 5. Αναγράφεται η ωφέλιμη επιφάνεια η οποία βγαίνει από την στεγασμένη επιφάνεια μείον τους αφαιρούμενους χώρους.

50 Ασφά/χια εργασίας σε βιοτεχνικό χώρο.. 6. Αναγράφονται τα άτομα της αίθουσας τα οποία βγαίνουν με την διαίρεση της ωφέλιμης επιφάνειας με τον συντελεστή υπολογισμού τού χώρου. 7. Συμπληρώνεται σύμφωνα με τις επεξηγήσεις. 8. Περιγράφεται τυχόν ύπαρξη ευφλέκτων επικαλύψεων. 9. Αναγράφεται ο αριθμός των εξόδων κινδύνου και σε ποιο σημείο ευρίσκονται. Γίνεται περιγραφή τους (κατασκευή - πλάτος - φορά ανοίγματος κ.λ.π.) 10. Συμπληρώνεται αν υπάρχει φωτισμός ασφαλείας και γίνεται περιγραφή του. 11. Αναγράφονται οι χώροι με τους οποίους γειτνιάζει η επιχείρηση. 12. Αναγράφονται οι οδοί με τις οποίες μπορεί να γίνει η προσπέλαση των πυροσβεστικών οχημάτων στις εγκαταστάσεις της επιχείρησης. 13. Αναγράφονται τα υδροστόμια που βρίσκονται κοντά στην επιχείρηση. 14. Περιγράφεται σε ποιο σημείο βρίσκεται ο ηλεκτρικός πίνακας. 15. Αναγράφεται αν χρησιμοποιείται υγραέριο και πόση ποσότητα. 16. Αναγράφεται αν χρησιμοποιείται φωταέριο. Γ. ΜΕΤΡΑ ΠΥΡΟΠΡΟΣΤΑΣΙΑΣ 1. Ανάλογα με την νομοθεσία που συντάσσεται η μελέτη αναγράφονται και τα προληπτικά μέτρα που προβλέπονται. 2. Ειδικά προληπτικά μέτρα. Συμπληρώνεται αν υπάρχει αυτόματο σύστημα πυρανίχνευσης καθώς και η περιοχή που καλύπτει. Συμπληρώνεται αν υπάρχει αυτόματο σύστημα ανίχνευσης εκρηκτικών μειγμάτων. Συμπληρώνεται αν υπάρχει απλός ανιχνευτής εκρηκτικών μειγμάτων. Συμπληρώνεται εν υπάρχει ψύξη δεξαμενών (υγραερίου, καυσίμων κ.λ.π.)

51 Αοφά)χια εργασίας σε βιοτεχνικό χώρο.. Συμπληρώνεται αν υπάρχει χειροκίνητο σύστημα αναγγελίας πυρκαγιάς. Αναγράφεται κάθε επί πλέον μέτρο που δεν αναφέρεται στο υπόδειγμα της μελέτης. 3. Κατασταλτικά μέτρα. Συμπληρώνεται αν υπάρχει αυτόματο σύστημα καταιονισμού, ο τύπος του καθώς και η περιοχή που καλύπτει. Συμπληρώνεται αν υπάρχει μόνιμο υδροδοτικό πυροσβεστικό δίκτυο, ο τύπος του, η παροχή του καθώς και ο αριθμός των πυροσβεστικών φωλιών. Συμπληρώνεται αν υπάρχει απλό υδροδοτικό πυροσβεστικό δίκτυο καθώς και ο αριθμός των πυροσβεστικών ερμαρίων. Συμπληρώνεται αν υπάρχει σύστημα κατάσβεσης τοπικής εφαρμογής. Συμπληρώνεται ο αριθμός των ττυροσβεστήρων και των λοιπών μέσων. Δ. ΤΕΧΝΙΚΕΣ ΠΕΡΙΓΡΑΦΕΣ ΜΟΝΙΜΩΝ ΣΥΣΤΗΜΑΤΩΝ Αναγράφονται τεχνικές περιγραφές τυχόν υπαρχόντων μονίμων συστημάτων. Ε. ΟΡΓΑΝΩΣΗ ΕΚΠΑΙΔΕΥΣΗ ΠΡΟΣΩΠΙΚΟΥ Γίνεται συγκρότηση ομάδας ττυροπροστασίας και αναγράφεται το αντίστοιχο παράρτημα των ττυροσβεστικών διατάξεων. ΣΤ. ΠΥΡΟΦΡΑΓΦΜΟΙ Συμπληρώνεται όταν υπάρχει απαίτηση για πυροφραγμούς και γίνεται περιγραφή τους.

52 Ασφάλεια εργασίας σε βιοτεχνικό χώρο.. Ζ. ΑΠΟΚΛΙΣΕΙΣ Αναγράφονται αναλυτικά τυχόν ζητούμενες αποκλίσεις. ΑΡΙΘΜΟΣ ΜΗΤΡΩΟΥ ΕΠΩΝΥΜΙΑ - ΤΙΤΛΟΣ ΕΠΙΧΕΙΡΗΣΗΣ ΑΡΙΘΜΟΣ ΑΔΕΙΑΣ ΑΕΙΤΟΥΡΓ ΙΑΣ:

53 Ασφά)χια εργασίας σε βιοτεχνικό χώρο.. ΜΕΛΕΤΗ ΠΥΡΟΠΡΟΣΤΑΣΙΑΣ Που συντάχθηκε, σύμφωνα με την υπ αριθ. 3 Πυροσβεστική Διάταξη (ΦΕΚ 20/Β ) «Λήψη μέτρων Πυροπροστασίας σε αίθουσες συγκέντρωσης κοινού», όπως τροποποιήθηκε και συμπληρώθηκε με τις 3α/1981 (ΦΕΚ 538/Β ), 3β/1983 (ΦΕΚ 457/Β ), 3γ/1995 (ΦΕΚ 717/Β ) και 3δ/1995 (ΦΕΚ 959/Β ) Πυροσβεστικές Διατάξεις και ισχύει, από τσν Α. ΣΤΟΙΧΕΙΑ ΕΠΙΧΕΙΡΗΣΗΣ. Είδος επιχείρησης: ΥΠΟΔΗΜΑΤΟΠΟΙΕΙΑ 2. Τόπος επιχείρησης: Οδός: ΩΡΑΙΟΚΑΣΤΡΟΥ Αριθ: 256 Πόλη: ΘΕΣΣΑΛΟΝΙΚΗ ΤΚ 56224

54 Ασφάλεια ιφγασίας σε βιοτεχνικό χώρο.. Αριθμός φύλλου χάρτη: _ τιτράγωνο: Τηλ1: Τηλ. Ανάγκης: _] Οικοδομικό Τηλ2: Ιδιοκτησία επιχείρησης: ΔΑΝΙΗΛ1ΔΗΣ ΠΕΤΡΟΣ 4. Ιδιοκτησία ακινήτου: ΔΑΝΙΗΑΙΔΗΣ ΠΕΤΡΟΣ 5. Υπεύθυνος Διευθυντής επιχείρησης: ΔΑΝΙΗΑΙΔΗΣ ΣΑΒΒΑΣ 6. Απασχολούμενο προσωπικό: Ανδρες 18 ] Γυναίκες 12 ] Σύνολο [ 30 ] 7. Ωράριο εργασίας: Από 07:30 ] Έ ω ς 16:00 ] 8. Υπεύθυνος Αρχηγός πυροπροστασίας: ΣΙΔΗΡΟΠΟΫΑΟΣ ΚΩΝΣΤΑΝΤΙΝΟΣ 9. Υπεύθυνος Υπαρχηγός πυροπροστασίας: ΝΟΤΑ ΜΑΡΙΑ 10. Προσωπικό Πυροπροστασίας: 06 ] άτομα.

55 Ασφά)χια εργασίας σε βιοτεχνικό χώρο.. Β. ΟΙΚΟΔΟΜΙΚΗ ΣΥΣΤΑΣΗ 1. Αριθμός ορόφων κτίσματος: ΔΥΟ [ 02 ] 2. Όροφοι που καταλαμβάνει η επιχείρηση: ΥΠΟΓΕΙΟ [800 1 ΙΣΟΓΕΙΟ _ 800 ] m' Γ Ο ΡΟ Φ Ο Σ [ 400] 3. Συνολική στεγασμένη επιφάνεια της επιχείρησης: I 2000 I 4, Αφαιροΐ)μενοι Χώροι: I I _Ι m' I I ηι I _ I Τεχνολογία πετρελαίου και φυσικού αέριοί).

56 Ασφά/χια εργασίας σε βιοτεχνικό χώρο.. 5. Ωφέλιμη επιφάνεια: 1800]ηι^ Συντελεστής υπολογισμοί): ] 6. Κατηγορία αίθουσας: Άτομα: [ ] 7. Είδος φέροντος οργανισμού* Φέρουσα Κατασκευή Τοιχοποιία Μικτή [- 1 -] Μικτή Φέρουσα κατασκευή στέγης [- I -] Μικτή * Επεξηγήσεις στο ΕΙΔΟΣ ΦΕΡΟΝΤΟΣ ΟΡΓΑΝΙΣΜΟΥ ΦΕΡΟΥΣΑ ΚΑΤΑΣΚΕ ΕΠΙΚΑΑΥ Κω ΤΟΙΧΟΠΟ ΚΑΤΑΣΚΕ ΥΗ ΤΗ δικ ΙΙΑ ΥΗ ΣΤΕΓΗΣ ΣΤΕΓΗΣ ός Οπλ. Οπλ. Οπλ. -Ο Σκυρόδεμα Σκυρόδεμα Σκυρόδεμα Άοπλο Λοπλ. - A Σκυρόδεμα Σκυρόδεμα Λιθοδομή (Τ. Λίθοι) Τ εχνητοί Λίθοι -Τ Λιθοδομή (Φ. Λίθοι) Φυσικοί Λίθοι Μεταλλική Μεταλλική Μεταλλική -Φ - Μ Ξύλινη Ξυλόπηκτη Ξύλινη Φύλλα Φύλλα Πλαστικού Λαμαρίνα- Ί'σίγκος -L - Π -Ζ

57 Ασφά/χια εργασίας σε βιοτεχνικό χώρο.. Άμιαντοτσιμ έντο Κεραμίδια Άίθινες Πλάκες Τεχνητές Μικτή Μικτή Μικτή Μικτή Άλλου τύπου Άλλου τύπου Άλλου τύπου Άλλου τύπου -Ε - Κ -Θ -Δ - A Περιγραφή άλλου τύπου: - 8. Επικαλύψεις δαπέδων - τοίχων - οροφής κλπ. 9. Αριθμός ε.όδων Κινδύνου: ] Ονομασία Οδού & Αριθμός Έξοδος 1η:ΩΡΙΟΚΑΣΤΡΟΥ 256

58 Ασφά/χια εργασίας σε βιοτεχνικό χώρο.. Έξοδος 2η:ΑΘΗΝΑΣ 15 Tco6oc 3η:ΑΑΚΩΝΙΑΣ 22~ Έςοδος 4η: Περιγραφή εξόδων κινδύνου: 10. Φωτισμός ασφαλείας - Σήμανση οδεύσεων διαφυγής - εξόδων: (Ναι/Οχι) Ναι ] 11. Γειτνίαση : Γειτονικός Χώρος της επιχείρησης Ανατολικά: ΟΑΣΘ ΣΤΑΘΜΑΡΧΙΟ ^ ^4

59 Ασφά/χια εργασίας σε βιοτεχνικό χώρο.. Δυτικά: ΒΡ ΒΕΝΖΙΝΑΔΙΚΟ Βόρεια: ΓΗΠΕΔΟ ΩΡΑΙΟΚΑΣΤΡΟΥ Νότια: ΟΙΚΟΓΕΝΙΑΚΗ ΤΑΒΕΡΝΑ Ο ΖΟΡΜΗΑΣ Υπερκείμενος Οροφος: Υποκείμενος Οροφος: 12. Οδός προσπέλασης πυροσβεστικών οχημάτων στις εγκαταστάσεις της επιχείρησης : ΕΘΝΙΚΗ ΟΔΟΣ ΘΕΣΣΑΛΟΝΙΚΗΣ ΩΡΑΙΟΚΑΣΤΡΟΥ 13. Υδροστόμια : α. Οδός: ΩΡΑΙΟΚΑΣΤΡΟΥ 256 β. Οδός: ΑΘΗΝΑΣ ΑριΟ.: Αριθ.: Θέση Ηλεκτρικού Πίνακα: ΙΣΟΓΕΙΟ ΠΛΑΓΙΟΣ ΤΗΣ 2^ ΕΞΟΔΟΥ ΚΙΝΔΥΝΟΥ 15. Χρήση Υγραερίου: (ΝαιΑ3χι) ^Όχι \ Ποσότητα: ] λίτρα

60 Ααφό,λεια Epyaoiaq σε βιοτεχνικό χώρο Χρήση Φιοταερίου: (ΝαιΑΟχι) I Ό χι ] Γ. ΜΕΤΡΑ ΠΥΡΟΠΡΟΣΤΑΣΙΑΣ 1. Γενικά προληπτικά μέτρα πυροπροστασίας: 2. Ειδικά προληπτικά μέτρα πυροπροστασίας α. Αυτόματο σύστημα Πυρανίχνευσης: (Ναι/Οχι) ( Ναι Περιοχή που καλύπτει :ΙΣΟΓΕΙΟ, ΥΠΟΓΕΙΟ ΟΡΟΦΟ ^ 56

61 Ααφά/χια εργασίας σε βιοτεχνικό χώρο.. β. Αυτόματο σύστημα Ανίχνευσης Εκρηκτικών Μειγμάτων: (Ναι/Οχι) ^^Οχι ] γ. Απλός Ανιχνευτής Εκρηκτικών Μειγμάτων: (Ναι/Οχι) Ι_ Ό χ ι ] δ. Αυτόματη - Χειροκίνητη Ψύξη: (Ναι/Όχι) [ Ν αι ] ε. Σύστημα Χειροκίνητης Αναγγελίας Πυρκαγιάς: (Ναι/Οχι) _ Ν α ι ] 3.Κατασταλτικά μέσα πυροπροστασίας α. Αυτόματο Σύστημα Καταιονισμού: (Ναι/Οχι) ( Ναι ΥΓΡΟΥ ΤΥΠΟΥ Ν αι ] Τύπος καταιονισμού { ΞΗΡΟΥ ΤΥΠΟΥ [ ^^Οχι _1 β. Αυτόματο Σύστημα Καταιονισμού με παροχή από το δίκτυο πόλης:(ναι/οχι)(_όχι Περιοχή που καλύπτει: ΙΣΟΓΕΙΟ, ΥΠΟΓΕΙΟ, 1 ΟΡΟΦΟ 57

62 Ασφά/χια εργασίας σε βιοτεχνικό χώρο.. γ. Μόνιμο Υδροδοτικό Πυρ/κό Δίκτυο (Ναι/Οχι) [ Ναι _1 Κατηγορία I / II / III ] ΔΙΚΤΥΟ ΠΟΛΗΣ _ Ν α ι_ 1 Παροχή Ύδατος { ΑΝΤΛΗΤΙΚΟ ΣΥΓΚΡΟΤΗΜΑ _ Αριθμός πυροσβεστικώ ν φω λεώ ν : [ 0 3 ] δ. Απλό Υδροδοτικό Πυρ/κό Δίκτυο:(Ναι/Όχι) LNai _] Αριθμός πυρ/κών ερμαρίων:[ 03 ] ε. Αυτόματο - Χειροκίνητο Σύστημα κατάσβεσης Τοπικής Εφαρμογής:(Ναι/Όχι) L^ai ] A / A Είδος Πυροσβεστήρα ή μέσου 1 Ξηρής σκόνης φορητός 6 χλγ. 2 Ξηρής σκόνης φορητός 12 χλγ. 3 Ξηρής σκόνης τροχήλατος 25 χλγ. 4 ιιηρής σκόνης τροχήλατος 50 χλγ. 5 Ξηρής σκόνης οροφής 6 χλγ. Διε θ. Σύ Ρ Ρ Ρ Ρ ρ ρ Πο σότ Τρόπος Λειτουργίας 2 Εκτόξευση με πίεση αδρανούς αερίου 9 Εκτόξευση με πίεση αδρανούς αερίου Εκτόξευση με πίεση αδρανούς αερίου Εκτόξευση με πίεση αδρανούς αερίου Εκτόξευση με πίεση αδρανούς αερίου Χρόν ος Επιθ. ανά 12/μη νο ανά 12/μη νο ανά 12/μη νο ανά 12/μη νο ανά 12/μη νο Παρατηρήσεις

63 A / A Ασφάλεια εργασίας σε βιοτεχνικό χώρο.. Είδος Πυροσβεστήρα ή μέσου 1 Ξηρής σκόνης φορητός 6 χλγ. 2 Ξηρής σκόνης φορητός 12 χλγ. 6 Ξηρής σκόνης οροφής 12 χλγ. 7 Διοξειδίου άνθρακα φορητός 6 χλγ. 8 Διοξειδίου άνθρακα φορητός 12 χλγ. 9 Διοξειδίου άνθρακα οροφής 6 χλγ. 1 0 Διοξειδίου άνθρακα οροφής 12 χλγ. 1 Ανατινευστικές 1 συσκευές κλειστού κυκλώματος οξυγόνου 1 Ανατινευστικές 2 συσκευές ανοικτού Διε θ. Σύ μ. Ρ Ρ Ρ C C C C Πο σότ Τρόπος Αειτουργίας 2 Εκτόξευση με πίεση αδρανούς αερίου 9 Εκτόξευση με πίεση αδρανούς αερίου Εκτόξευση με πίεση αδρανούς αερίου Εκτόξευση, εκτόνωση αερίου και χιόνος Εκτόξευση, εκτόνωση αερίου και χιόνος Εκτόξευση, εκτόνωση αερίου και χιόνος Εκτόξευση, εκτόνωση αερίου και χιόνος Χρόν ος Επιθ. ανά 12/μη νο ανά 12/μη νο ανά 12/μη νο ανά 6/μην 0 ανά 6/μην 0 ανά 6/μην 0 ανά 6/μην 0 Παρατηρήσεις

64 A / A Ασφά)χια εργασίας σε βιοτεχνικό χώρο.. Είδος Πυροσβεστήρα ή μέσου 1 Ξηρής σκόνης φορητός 6 χλγ. 2 Ξηρής σκόνης φορητός 12 χλγ. κυκλώματος πεπιεσμένου αέρος 1 Ατομικές 3 προσωπίδες με φίλτρο 1 4 Στολές αμιάντου προσέγγισης Διε θ. Συ μ Ρ Ρ Πο σότ Τρόπος Αειτουργίας 2 Εκτόξευση με πίεση αδρανούς αερίου 9 Εκτόξευση με πίεση αδρανούς αερίου 40 1 Στολές 2 5 αμιάντου διέλευσης 1 Στολές 6 αμμωνίας 1 7 Φτυάρια Σκαπάνες Τσεκούρια Σκεπάρνια 6 2 Λοστοί 6 1 διάρρηξης 2 Προστατευτικά 6 2 κράνη 2 Κουβέρτες 2 Χρόν ος Επιθ. ανά 12/μη νο ανά 12/μη νο Παρατηρήσεις

65 A / A Ασφάλαα εργασίας σε βιοτεχνικό χώρο.. Είδος Πυροσβεστήρα ή μέσου 1 Ξηρής σκόνης φορητός 6 χλγ. 2 Ξηρής σκόνης φορητός 12 χλγ. 3 δύσφλεκτες διάσωσης 2 4 Ηλεκτρικοί φανοί χειρός Διε θ. Σύ β Ρ Ρ Πο σότ Τρόπος Αειτουργίας 2 Εκτόξευση με πίεση αδρανούς αερίου 9 Εκτόξευση με πίεση αδρανούς αερίου Χρόν ος ΕπιΟ. ανά 12/μη νο ανά 12/μη νο Παρατηρήσεις (Συμπληρώνεται και από τυχόν επιπλέον υλικά που δεν αναφέρονται στον πίνακα) Δ. Τ Ε Χ Ν ΙΚ Ε Σ Π Ε Ρ ΙΓ Ρ Α Φ Ε Σ Μ Ο Ν ΙΜ Ω Ν Σ Υ Σ Τ Η Μ Α Τ Ω Ν Ε. Ο Ρ Γ Α Ν Ω Σ Η Κ Α Ι Ε Κ Π Α ΙΔ Ε Υ Σ Η Π Ρ Ο Σ Ω Π ΙΚ Ο Υ - Ο Μ Α Δ Α Π Υ Ρ Ο Π Ρ Ο Σ Τ Α Σ ΙΑ Σ

66 Ααφά '/χια εργασίας σε βιοτεχνικό χώρο.. Σ Τ. Π Υ Ρ Ο Φ Ρ Α Γ Μ Ο Ι Ζ. Α Π Ο Κ Λ ΙΣ Ε ΙΣ

67 Ασφόΰχια εργασίας σε βιοτεχνικό χώρο.. 200_ Ο Συντά ας ΕΓΚΡΙΝΕΤΑΙ / /200 Ο Διοικητής της Π.Υ. (Υπογραφή) Ονοματεπώνυμο Ιδιότητα (Σφραγίδα - Υπογραφή) Ονοματεπώνυμο Βαθμός

68

69

70

71 ΥΠΟΜΝΗΜΑ Ο => ΜΟΝΙΜΟ ΠΥΡΟΣΒΕΣΤΙΚΟ ΣΥΣΤΗΜΑ ΨΕΚΑΣί ΠΥΡΟΣΒΕΣΤΗΡΑΣ ΕΥΡΟΥ 12 χλγ => ΑΥΤΟΜΑΤΟΣ ΠΥΡΑΝΙΧΤΕΥΤΗΣ => ΦΑΡΟΣ ΚΙΝΔΥΝΟΥ ΗΧΕΙΟ ΠΡΟΕΙΔΟΠΟΙΗΣΕΩΝ Λ.Κ =>ΛΥΧΝΕΙΑ ΚΙΝΔΥΝΟΥ Π.Β.=>ΠΡΩΤΕΣ ΒΟΗΘΕΙΕΣ

72 ΚΑΤΟΨΗ ΥΠΟΓΕΙΟΥ

73

74

75

76 ΚΑΤΟΨΗ ΟΡΟΦΟΥ Hii
