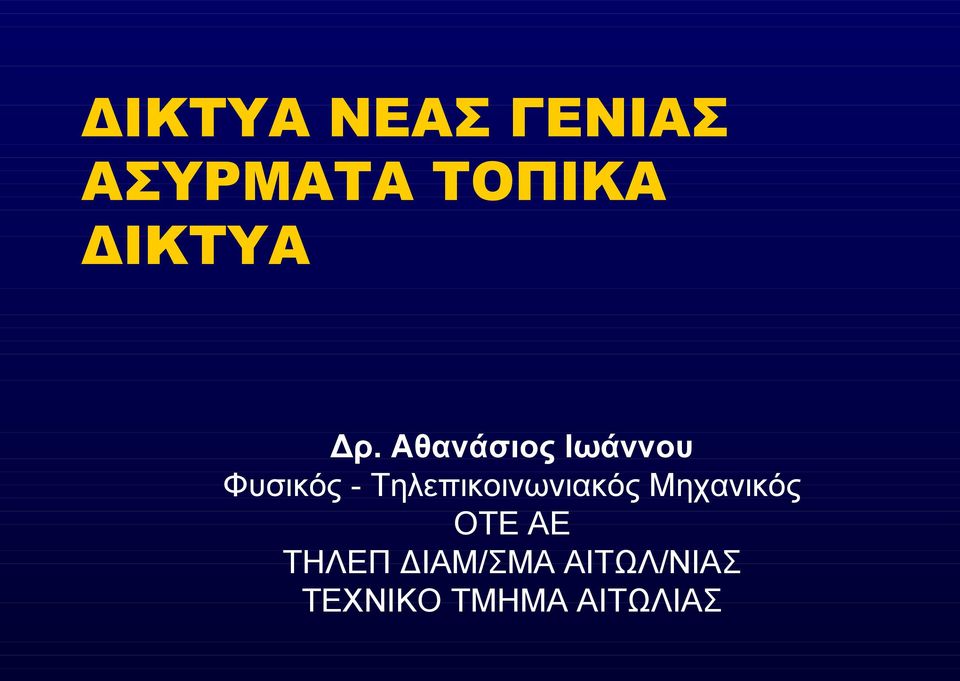

1 ΔΙΚΤΥΑ ΝΕΑΣ ΓΕΝΙΑΣ ΑΣΥΡΜΑΤA ΤΟΠΙΚA ΔΙΚΤΥA Δρ. Αθανάσιος Ιωάννου Φυσικός - Τηλεπικοινωνιακός Μηχανικός ΟΤΕ ΑΕ ΤΗΛΕΠ ΔΙΑΜ/ΣΜΑ ΑΙΤΩΛ/ΝΙΑΣ ΤEXNIKO ΤMHMA ΑΙΤΩΛΙΑΣ

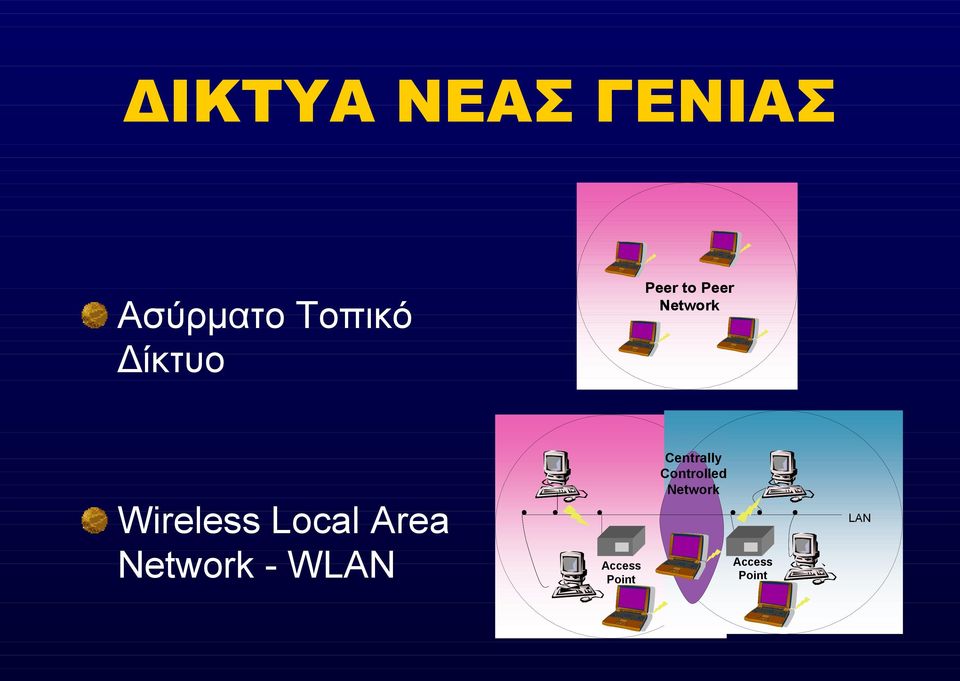

2 ΔΙΚΤΥΑ ΝΕΑΣ ΓΕΝΙΑΣ Ασύρματο Τοπικό Δίκτυο Peer to Peer Network Wireless Local Area Network - WLAN Access Point Centrally Controlled Network Access Point LAN

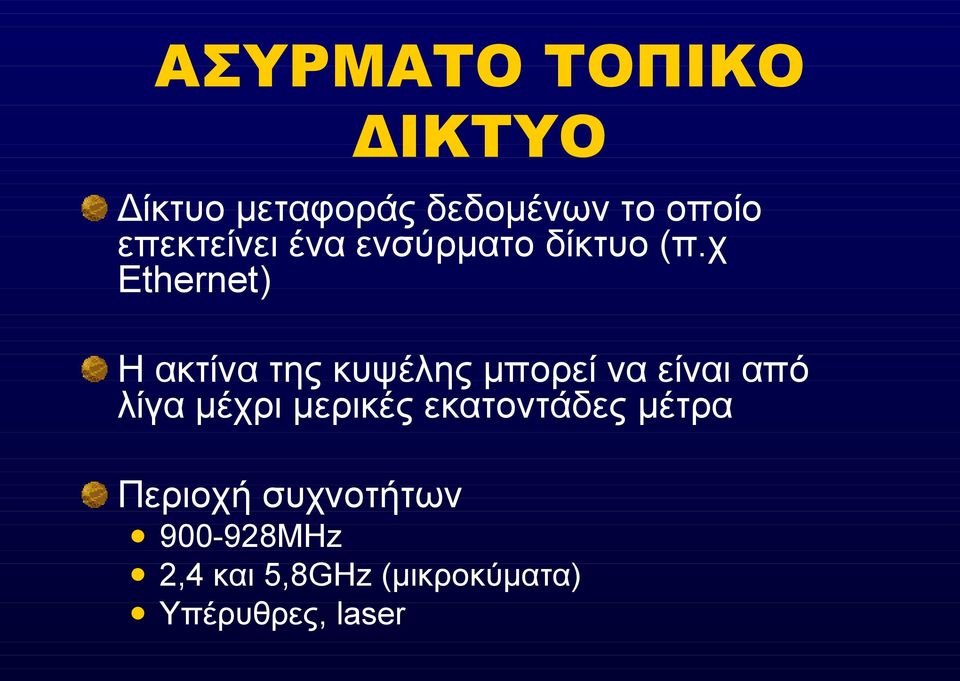

3 ΑΣΥΡΜΑΤΟ ΤΟΠΙΚΟ ΔΙΚΤΥΟ Δίκτυο μεταφοράς δεδομένων το οποίο επεκτείνει ένα ενσύρματο δίκτυο (π.χ Ethernet) Η ακτίνα της κυψέλης μπορεί να είναι από λίγα μέχρι μερικές εκατοντάδες μέτρα Περιοχή συχνοτήτων MHz 2,4 και 5,8GHz (μικροκύματα) Υπέρυθρες, laser

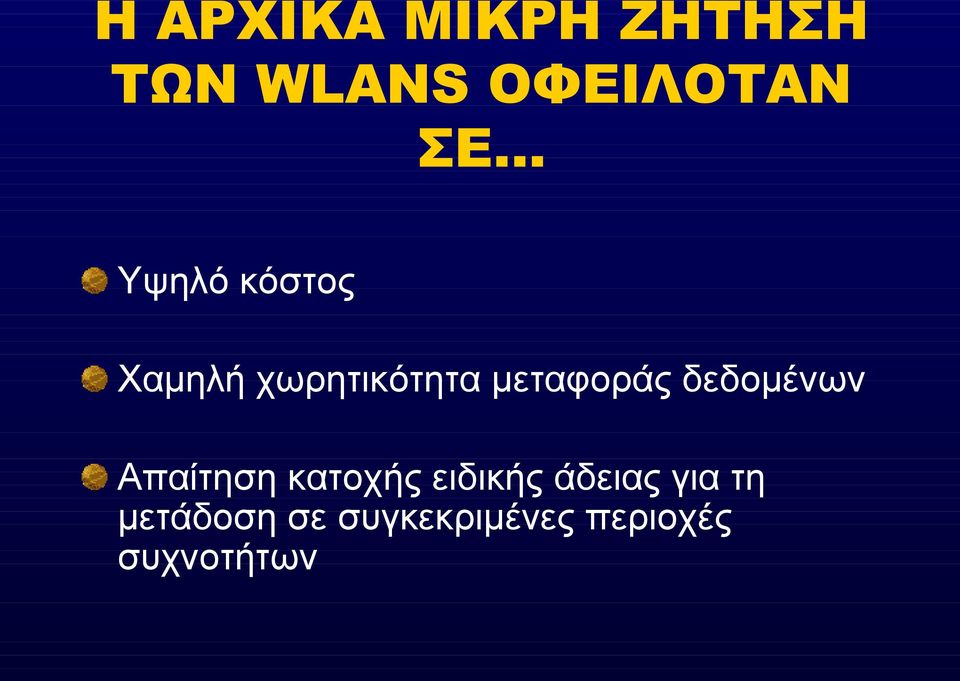

4 Η ΑΡΧΙΚΑ ΜΙΚΡΗ ΖΗΤΗΣΗ ΤΩΝ WLANS ΟΦΕΙΛΟΤΑΝ ΣΕ Υψηλό κόστος Χαμηλή χωρητικότητα μεταφοράς δεδομένων Απαίτηση κατοχής ειδικής άδειας για τη μετάδοση σε συγκεκριμένες περιοχές συχνοτήτων

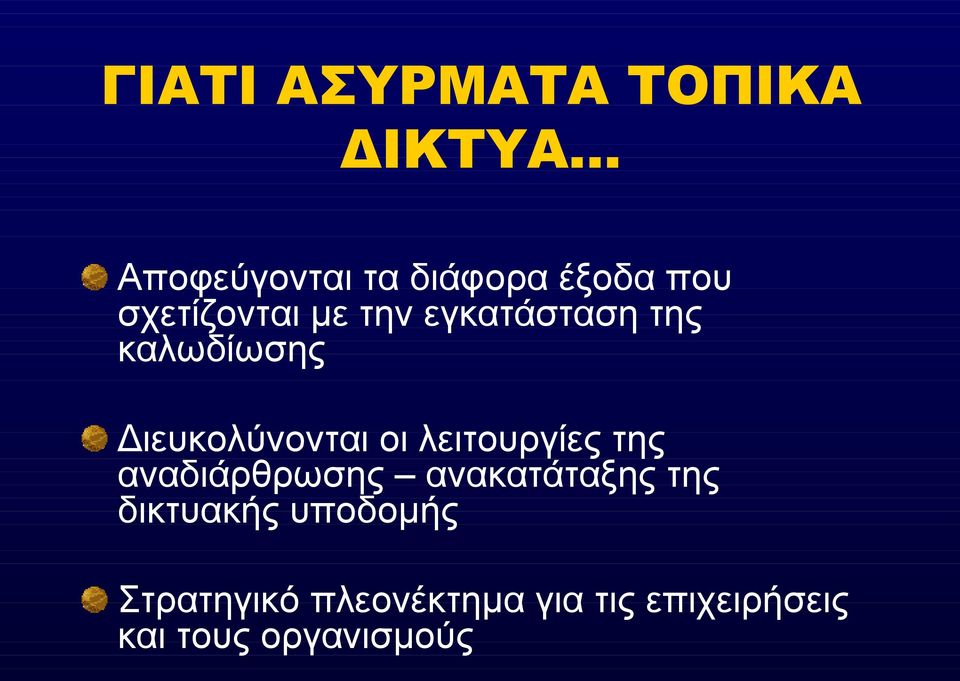

5 ΓΙΑΤΙ ΑΣΥΡΜΑΤΑ ΤΟΠΙΚΑ ΔΙΚΤΥΑ Αποφεύγονται τα διάφορα έξοδα που σχετίζονται με την εγκατάσταση της καλωδίωσης Διευκολύνονται οι λειτουργίες της αναδιάρθρωσης ανακατάταξης της δικτυακής υποδομής Στρατηγικό πλεονέκτημα για τις επιχειρήσεις και τους οργανισμούς

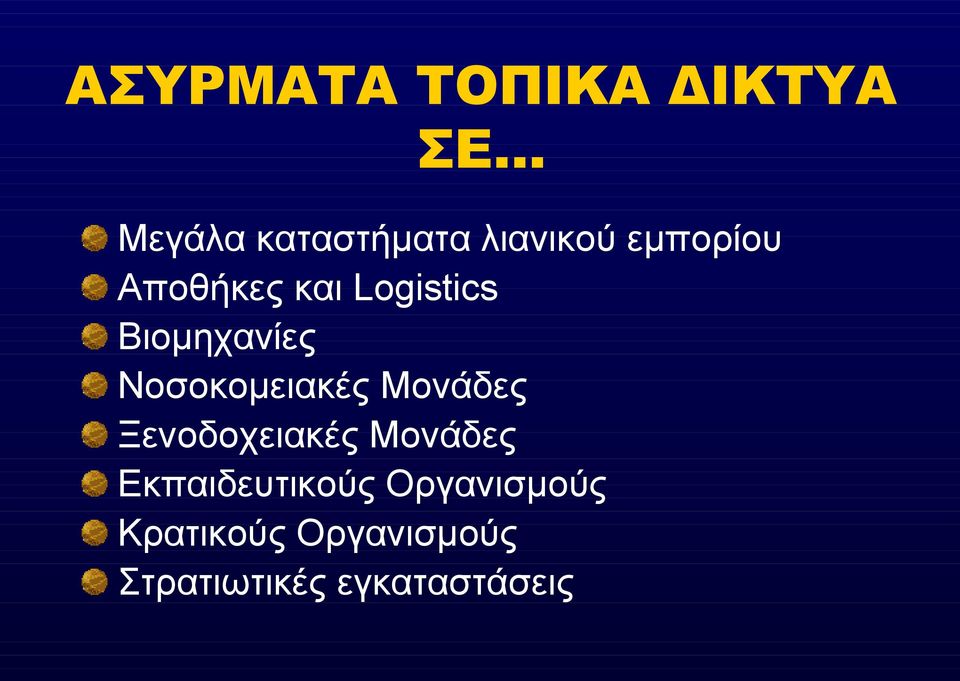

6 ΑΣΥΡΜΑΤΑ ΤΟΠΙΚΑ ΔΙΚΤΥΑ ΣΕ Μεγάλα καταστήματα λιανικού εμπορίου Αποθήκες και Logistics Βιομηχανίες Νοσοκομειακές Μονάδες Ξενοδοχειακές Μονάδες Εκπαιδευτικούς Οργανισμούς Κρατικούς Οργανισμούς Στρατιωτικές εγκαταστάσεις

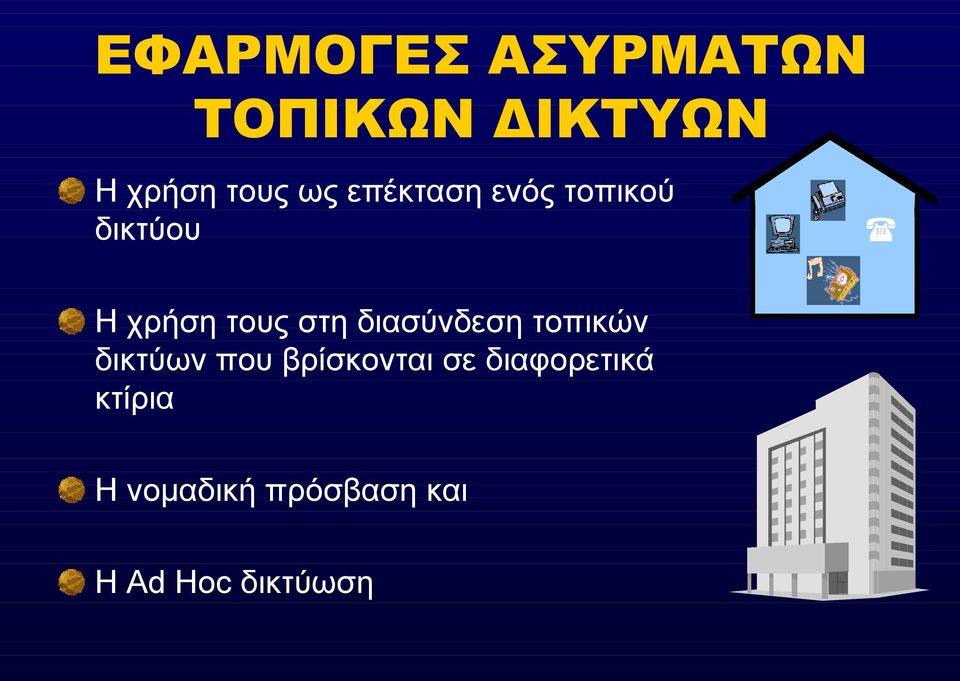

7 ΕΦΑΡΜΟΓΕΣ ΑΣΥΡΜΑΤΩΝ ΤΟΠΙΚΩΝ ΔΙΚΤΥΩΝ Η χρήση τους ως επέκταση ενός τοπικού δικτύου Η χρήση τους στη διασύνδεση τοπικών δικτύων που βρίσκονται σε διαφορετικά κτίρια Η νομαδική πρόσβαση και Η Ad Hoc δικτύωση

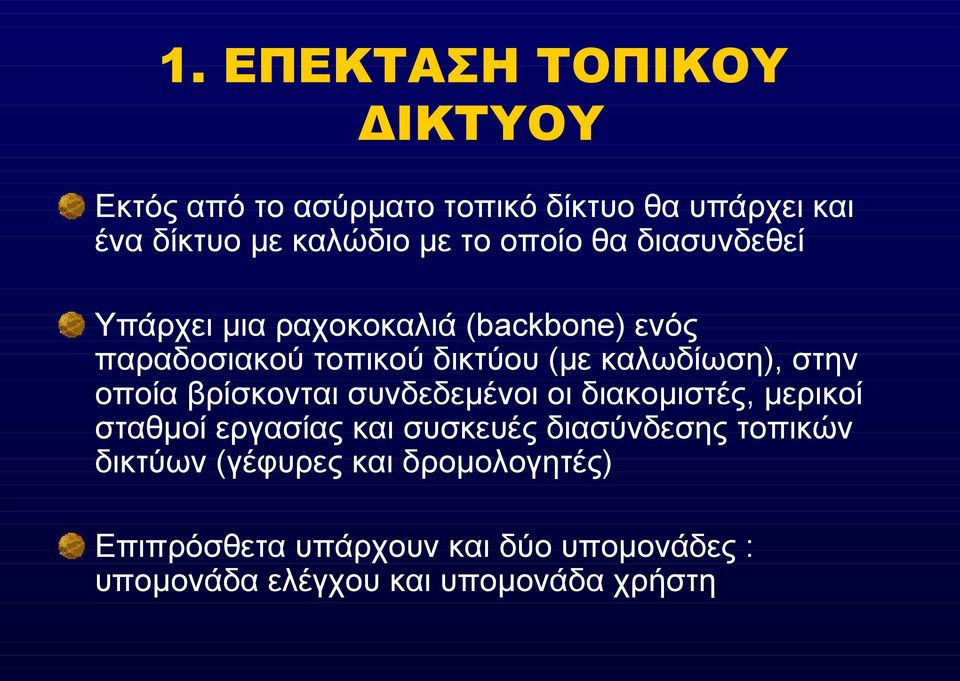

8 1. ΕΠΕΚΤΑΣΗ ΤΟΠΙΚΟΥ ΔΙΚΤΥΟΥ Εκτός από το ασύρματο τοπικό δίκτυο θα υπάρχει και ένα δίκτυο με καλώδιο με το οποίο θα διασυνδεθεί Υπάρχει μια ραχοκοκαλιά (backbone) ενός παραδοσιακού τοπικού δικτύου (με καλωδίωση), στην οποία βρίσκονται συνδεδεμένοι οι διακομιστές, μερικοί σταθμοί εργασίας και συσκευές διασύνδεσης τοπικών δικτύων (γέφυρες και δρομολογητές) Επιπρόσθετα υπάρχουν και δύο υπομονάδες : υπομονάδα ελέγχου και υπομονάδα χρήστη

9 1. ΕΠΕΚΤΑΣΗ ΤΟΠΙΚΟΥ ΔΙΚΤΥΟΥ Χρήση ασύρματων τοπικών δικτύων σε Περιβάλλοντα μεγάλων εκτάσεων, όπως οι χώροι παραγωγής ενός εργοστασίου ή μιας αποθήκης Πολύ παλιά κτίρια, στα οποία είτε το άνοιγμα τρυπών στους τοίχους απαγορεύεται, είτε η καλωδίωση είναι ανεπαρκής ή ανύπαρκτη Μικρά γραφεία, όπου η εγκατάσταση και η συντήρηση ενός δικτύου με καλώδιο είναι αντιοικονομική

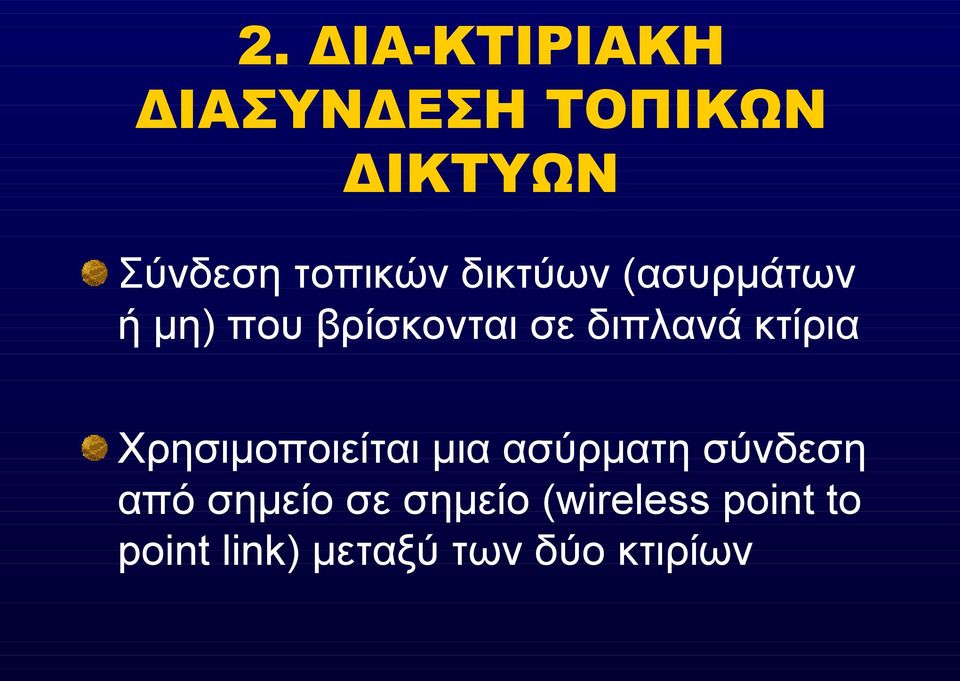

10 2. ΔΙΑ-ΚΤΙΡΙΑΚΗ ΔΙΑΣΥΝΔΕΣΗ ΤΟΠΙΚΩΝ ΔΙΚΤΥΩΝ Σύνδεση τοπικών δικτύων (ασυρμάτων ή μη) που βρίσκονται σε διπλανά κτίρια Χρησιμοποιείται μια ασύρματη σύνδεση από σημείο σε σημείο (wireless point to point link) μεταξύ των δύο κτιρίων

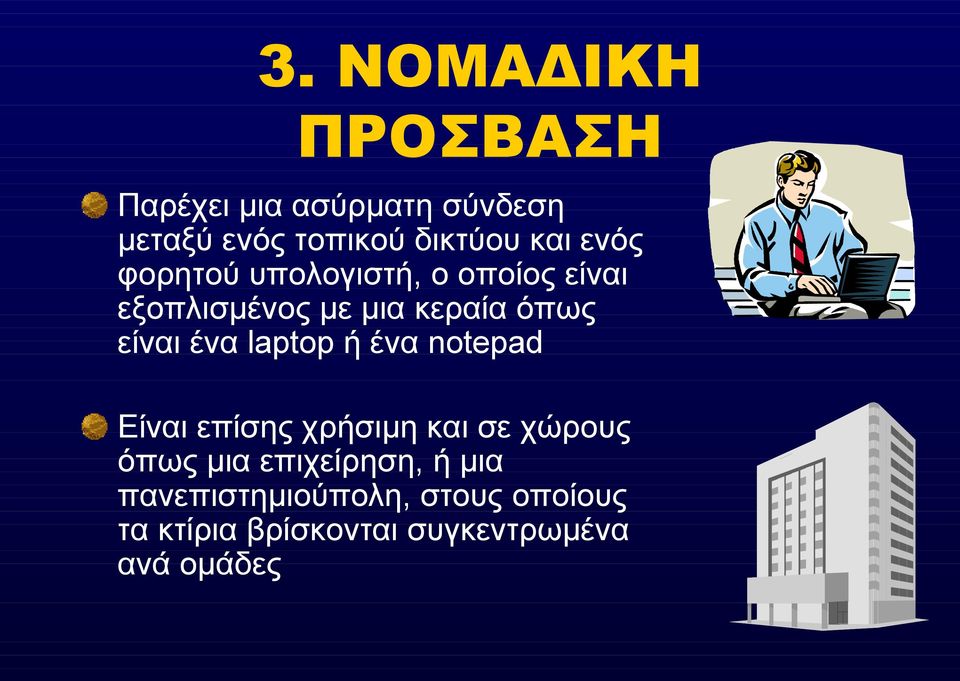

11 3. ΝΟΜΑΔΙΚΗ ΠΡΟΣΒΑΣΗ Παρέχει μια ασύρματη σύνδεση μεταξύ ενός τοπικού δικτύου και ενός φορητού υπολογιστή, ο οποίος είναι εξοπλισμένος με μια κεραία όπως είναι ένα laptop ή ένα notepad Είναι επίσης χρήσιμη και σε χώρους όπως μια επιχείρηση, ή μια πανεπιστημιούπολη, στους οποίους τα κτίρια βρίσκονται συγκεντρωμένα ανά ομάδες

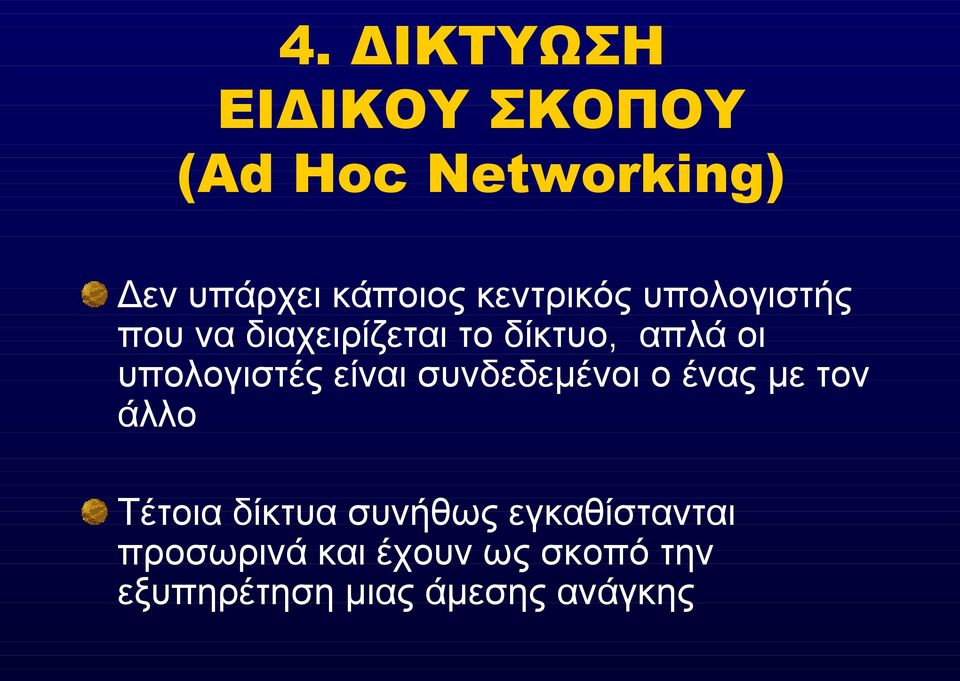

12 4. ΔΙΚΤΥΩΣΗ ΕΙΔΙΚΟΥ ΣΚΟΠΟΥ (Ad Hoc Networking) Δεν υπάρχει κάποιος κεντρικός υπολογιστής που να διαχειρίζεται το δίκτυο, απλά οι υπολογιστές είναι συνδεδεμένοι ο ένας με τον άλλο Τέτοια δίκτυα συνήθως εγκαθίστανται προσωρινά και έχουν ως σκοπό την εξυπηρέτηση μιας άμεσης ανάγκης

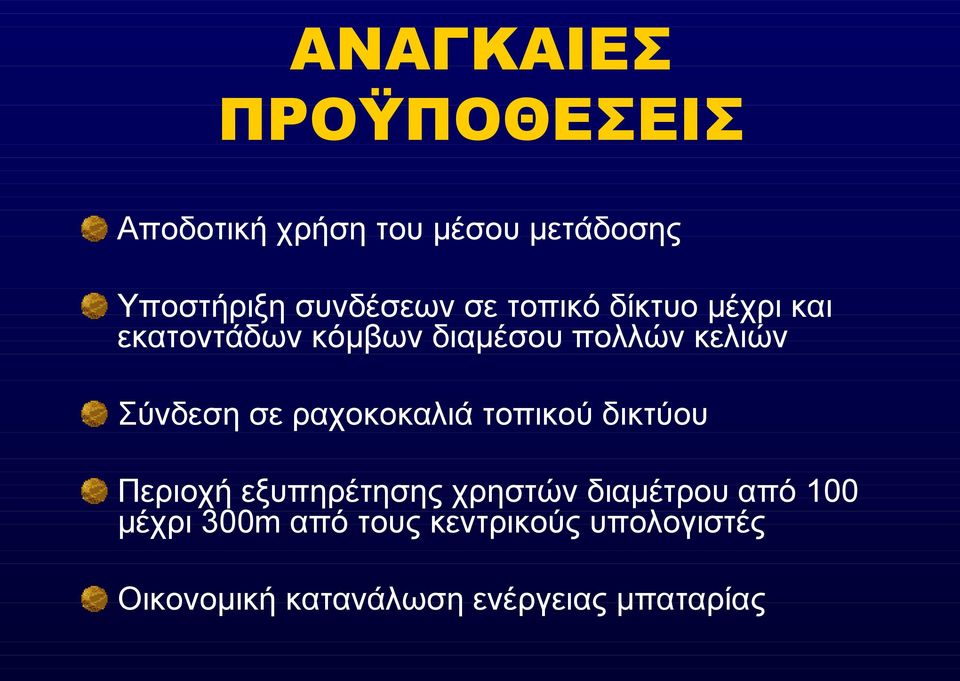

13 ΑΝΑΓΚΑΙΕΣ ΠΡΟΫΠΟΘΕΣΕΙΣ Αποδοτική χρήση του μέσου μετάδοσης Υποστήριξη συνδέσεων σε τοπικό δίκτυο μέχρι και εκατοντάδων κόμβων διαμέσου πολλών κελιών Σύνδεση σε ραχοκοκαλιά τοπικού δικτύου Περιοχή εξυπηρέτησης χρηστών διαμέτρου από 100 μέχρι 300m από τους κεντρικούς υπολογιστές Οικονομική κατανάλωση ενέργειας μπαταρίας

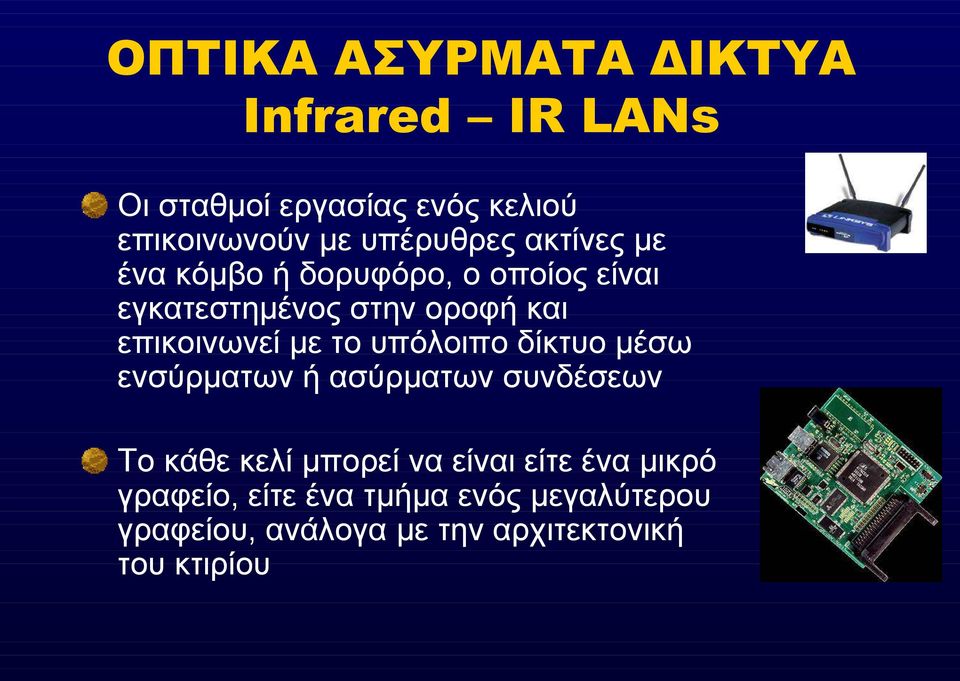

14 ΟΠΤΙΚΑ ΑΣΥΡΜΑΤΑ ΔΙΚΤΥΑ Infrared IR LANs Οι σταθμοί εργασίας ενός κελιού επικοινωνούν με υπέρυθρες ακτίνες με ένα κόμβο ή δορυφόρο, ο οποίος είναι εγκατεστημένος στην οροφή και επικοινωνεί με το υπόλοιπο δίκτυο μέσω ενσύρματων ή ασύρματων συνδέσεων Το κάθε κελί μπορεί να είναι είτε ένα μικρό γραφείο, είτε ένα τμήμα ενός μεγαλύτερου γραφείου, ανάλογα με την αρχιτεκτονική του κτιρίου

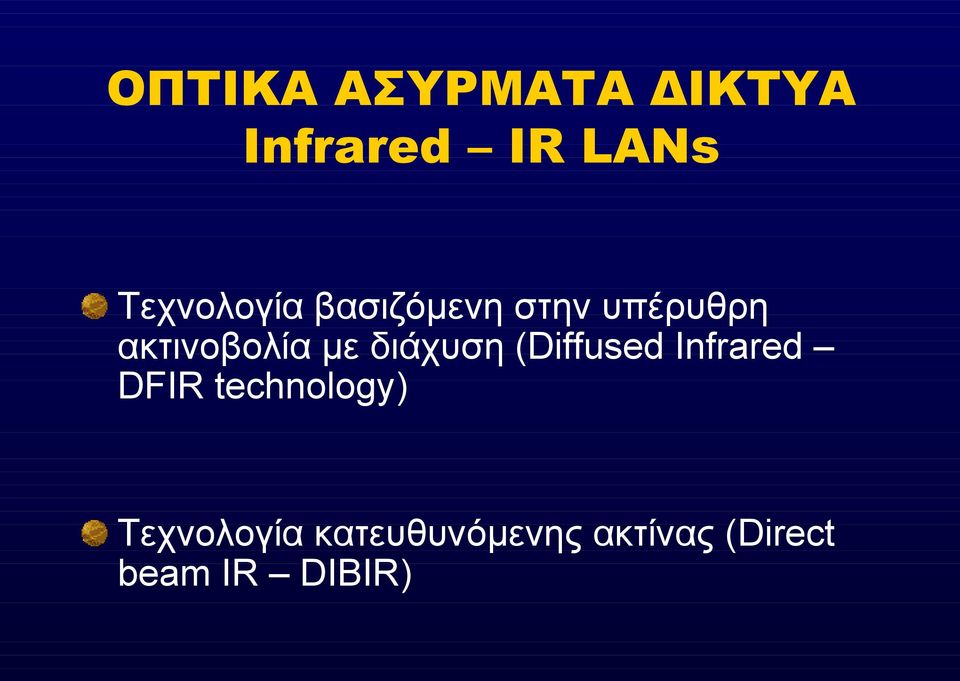

15 ΟΠΤΙΚΑ ΑΣΥΡΜΑΤΑ ΔΙΚΤΥΑ Infrared IR LANs Τεχνολογία βασιζόμενη στην υπέρυθρη ακτινοβολία με διάχυση (Diffused Infrared DFIR technology) Τεχνολογία κατευθυνόμενης ακτίνας (Direct beam IR DIBIR)

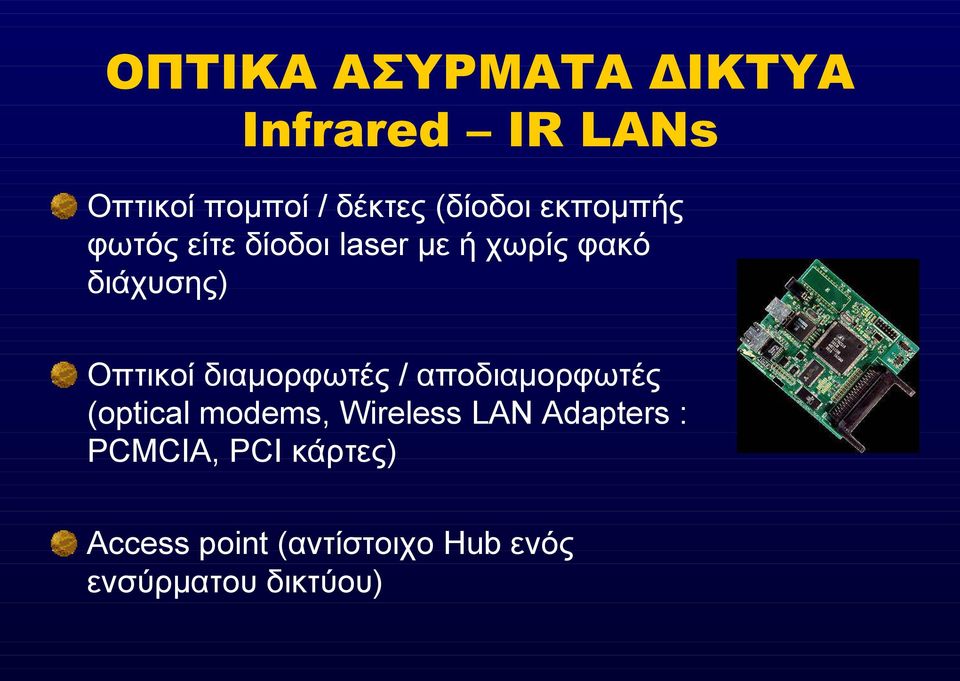

16 ΟΠΤΙΚΑ ΑΣΥΡΜΑΤΑ ΔΙΚΤΥΑ Infrared IR LANs Οπτικοί πομποί / δέκτες (δίοδοι εκπομπής φωτός είτε δίοδοι laser με ή χωρίς φακό διάχυσης) Οπτικοί διαμορφωτές / αποδιαμορφωτές (optical modems, Wireless LAN Adapters : PCMCIA, PCI κάρτες) Access point (αντίστοιχο Hub ενός ενσύρματου δικτύου)

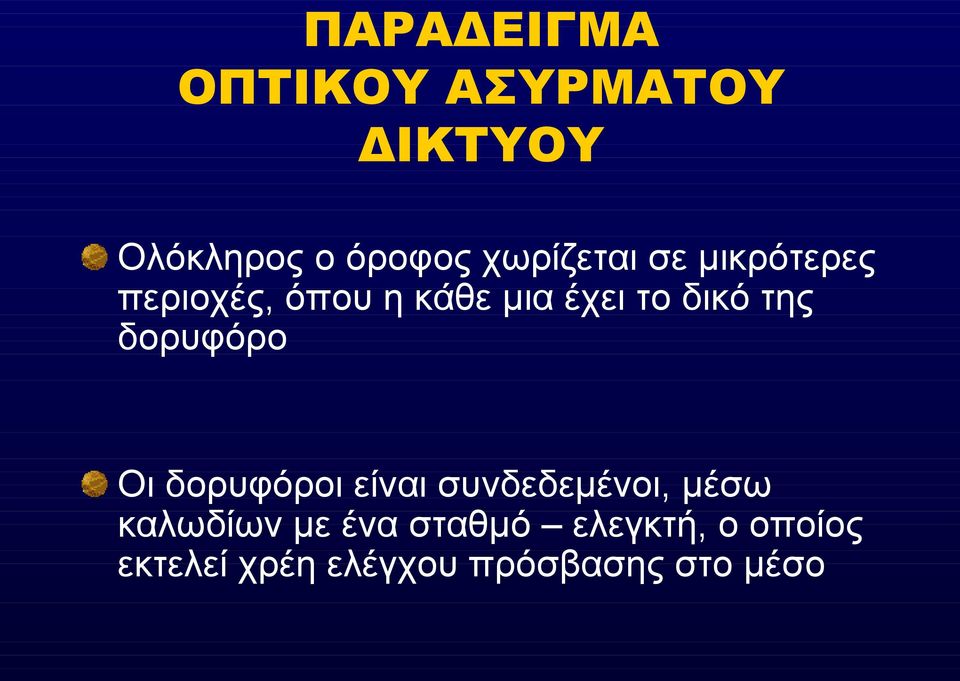

17 ΠΑΡΑΔΕΙΓΜΑ ΟΠΤΙΚΟΥ ΑΣΥΡΜΑΤΟΥ ΔΙΚΤΥΟΥ Ολόκληρος ο όροφος χωρίζεται σε μικρότερες περιοχές, όπου η κάθε μια έχει το δικό της δορυφόρο Οι δορυφόροι είναι συνδεδεμένοι, μέσω καλωδίων με ένα σταθμό ελεγκτή, ο οποίος εκτελεί χρέη ελέγχου πρόσβασης στο μέσο

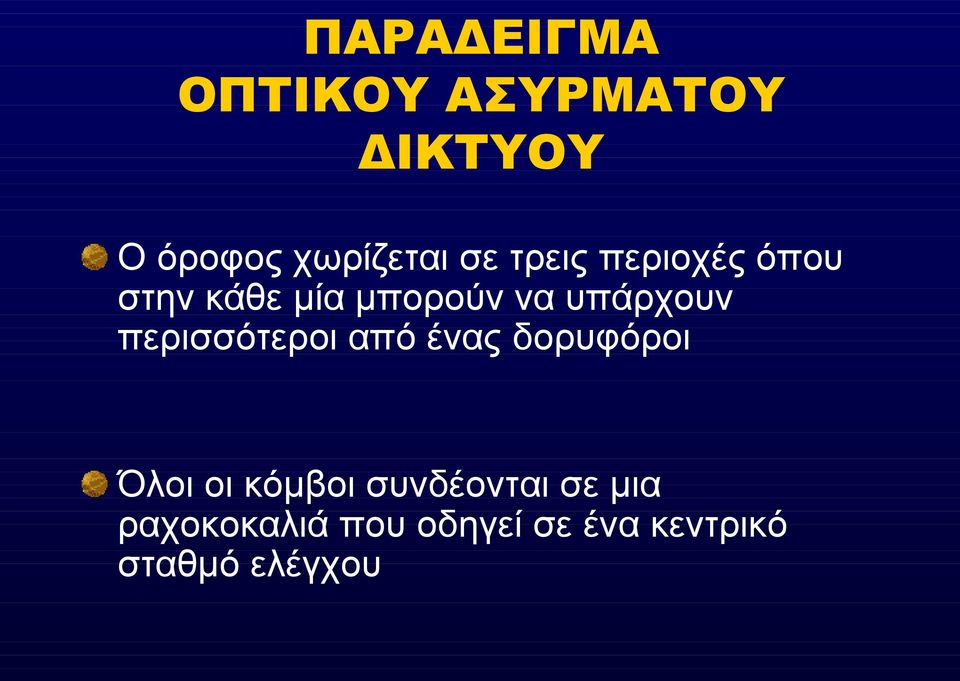

18 ΠΑΡΑΔΕΙΓΜΑ ΟΠΤΙΚΟΥ ΑΣΥΡΜΑΤΟΥ ΔΙΚΤΥΟΥ Ο όροφος χωρίζεται σε τρεις περιοχές όπου στην κάθε μία μπορούν να υπάρχουν περισσότεροι από ένας δορυφόροι Όλοι οι κόμβοι συνδέονται σε μια ραχοκοκαλιά που οδηγεί σε ένα κεντρικό σταθμό ελέγχου

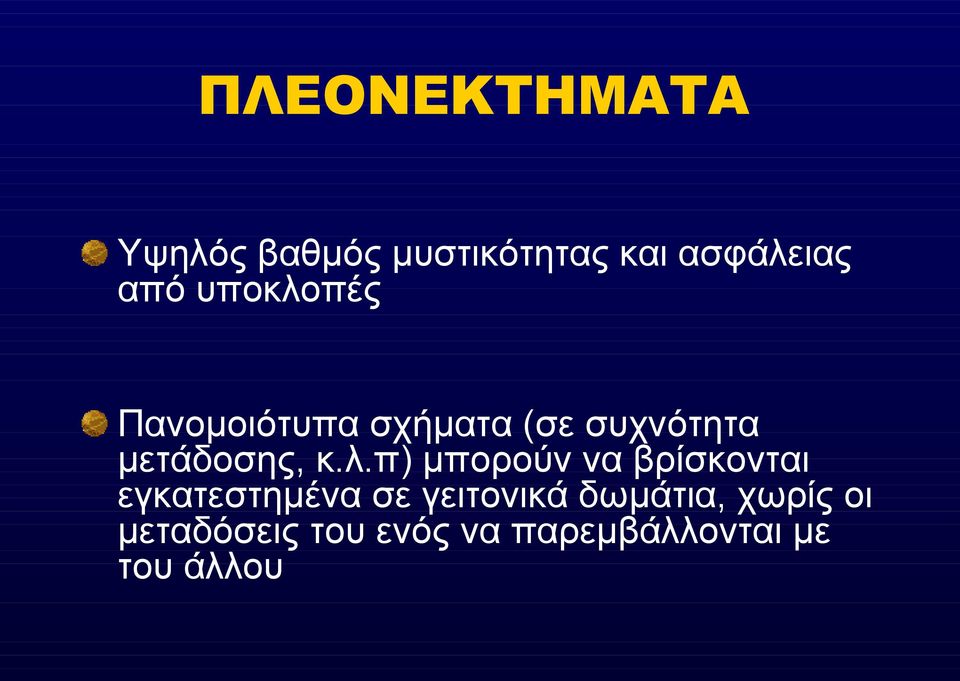

19 ΠΛΕΟΝΕΚΤΗΜΑΤΑ Υψηλός βαθμός μυστικότητας και ασφάλειας από υποκλοπές Πανομοιότυπα σχήματα (σε συχνότητα μετάδοσης, κ.λ.π) μπορούν να βρίσκονται εγκατεστημένα σε γειτονικά δωμάτια, χωρίς οι μεταδόσεις του ενός να παρεμβάλλονται με του άλλου

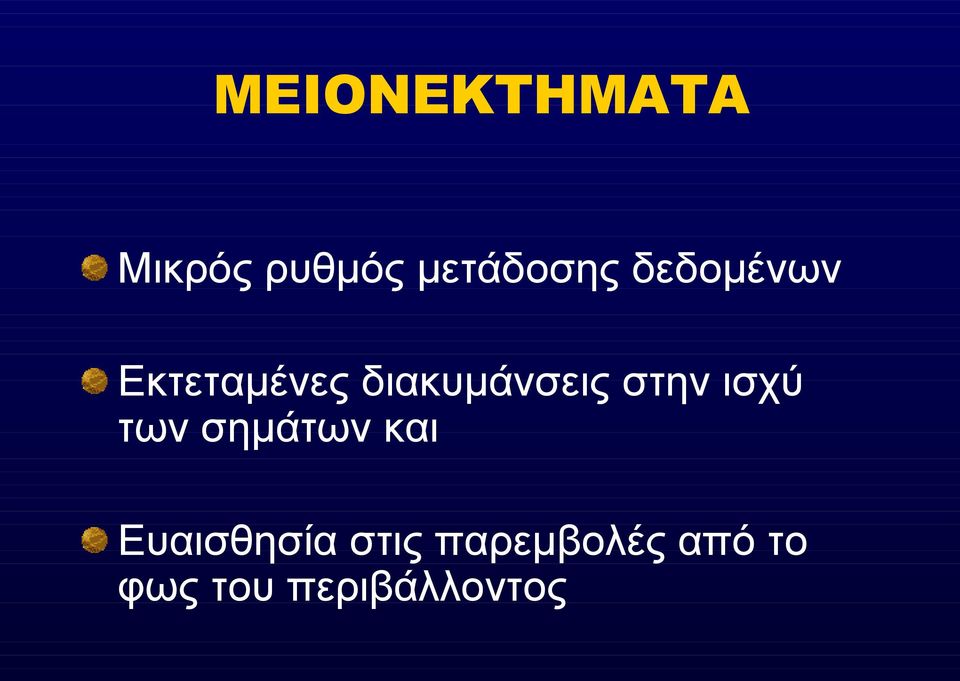

20 ΜΕΙΟΝΕΚΤΗΜΑΤΑ Μικρός ρυθμός μετάδοσης δεδομένων Εκτεταμένες διακυμάνσεις στην ισχύ των σημάτων και Ευαισθησία στις παρεμβολές από το φως του περιβάλλοντος

21 ΠΡΟΤΥΠΑ ΑΣΥΡΜΑΤΩΝ ΔΙΚΤΥΩΝ Πρότυπο IEEE Πρότυπο BLUETOOTH

22 IEEE Το ασύρματο δίκτυο βασίζεται στην κυψελοειδή αρχιτεκτονική ή στον Ad Hoc τρόπο λειτουργίας Ρυθμοί μετάδοσης δεδομένων της τάξης των 1 και 2Μbps Χρησιμοποιείται οπτικό ΦΕ υπέρυθρων ακτίνων σε περιπτώσεις μικρών γραφείων, δωματίων κ.λ.π. Χρησιμοποιείται οπτικό ΦΕ ραδιοσυχνότητας (2,4GHz) σε περιπτώσεις όπου υπάρχει ανάγκη κάλυψης μεγάλων περιοχών (ανοικτών ή κλειστών) όπως μία πανεπιστημιούπολη, τα κτίρια μιας επιχείρησης κ.λ.π.

23 IEEE ΘΕΜΑΤΑ ΑΣΦΑΛΕΙΑΣ Η πρόσβαση στους πόρους του τοπικού δικτύου με τη χρήση παρόμοιου ασυρμάτου εξοπλισμού αντιμετωπίζεται με την χρήση μηχανισμού επικύρωσης Η υποκλοπή της κυκλοφορίας του δικτύου αντιμετωπίζεται με τη χρήση του αλγορίθμου WEP Η μη διακοπτόμενη σύνδεση εξασφαλίζεται με την διασφάλιση προτιμητέας περιαγωγής μεταξύ των σημείων πρόσβασης

24 ΠΡΟΤΥΠΟ BLUETOOTH Αποτελεί πρότυπο για τις ασύρματες επικοινωνίες, για μικρά, φθηνά και μικρού εύρους κάλυψης δίκτυα Αποτελεί ένα εύρωστο, χαμηλών απαιτήσεων, φθηνό και ασφαλές πρότυπο, κατάλληλο για την υλοποίηση ασύρματων δικτύων υπολογιστών μικρού εύρους κάλυψης Υποστηρίζει την ταυτόχρονη μετάδοση φωνής και δεδομένων, την επικοινωνία πολυμέσων και είναι εύκολο στη χρήση Περιοχή συχνοτήτων : 2,4GHz

25 ΠΡΟΤΥΠΟ BLUETOOTH Είναι σχεδιασμένο να λειτουργεί σε περιβάλλον ραδιοσυχνοτήτων με θορύβους Χρησιμοποιεί ένα γρήγορο σχήμα αναγνώρισης και αναπήδησης συχνοτήτων, έτσι ώστε η ζεύξη να είναι αξιόπιστη Τα δομικά στοιχεία αυτής της τεχνολογίας αποφεύγουν τις παρεμβολές με την αναπήδηση σε άλλη συχνότητα μετά από την εκπομπή ή τη λήψη Συγκρινόμενο με άλλα συστήματα που λειτουργούν στην ίδια ζώνη, έχει πιο γρήγορη αναπήδηση και χρησιμοποιεί μικρότερα πακέτα Είναι το πιο αξιόπιστο από τα άλλα συστήματα

26 ΕΦΑΡΜΟΓΕΣ BLUETOOTH Τηλέφωνα (κινητά, ασύρματα, κλπ) Headsets Υπολογιστές (PC,( laptops, κλπ) Περιφερειακά (ποντίκια, πληκτρολόγια, εκτυπωτές, σκάνερ, joysticks κτλ) Περιφερειακά δικτύου Προσωπικοί ψηφιακοί βοηθοί - PDA s Ψηφιακές φωτογραφικές μηχανές Οθόνες Συσκευές τηλεομοιοτυπίας - fax

27 ΛΕΙΤΟΥΡΓΙΚΑ ΤΜΗΜΑΤΑ ΠΡΟΤΥΠΟΥ BLUETOOTH Ραδιοπομποδέκτης (ασύρματη μονάδα) Μονάδα βασικής ζώνης ή ελέγχου καναλιού Λογισμικό διαχείρισης του επικοινωνιακού καναλιού και Λογισμικό εφαρμογών

28 Τι είναι το WLAN HOTSPOT Υποδομή υψηλής ταχύτητας, ασφαλούς, ασύρματης πρόσβασης στο Internet, όπου ο εργαζόμενος, το ταξιδιωτικό γραφείο και το κοινό μπορούν να χρησιμοποιούν τους φορητούς υπολογιστές ή τους ψηφιακούς βοηθούς για να έχουν πρόσβαση στο Intranet, να στέλνουν και να λαμβάνουν , να σερφάρουν στο Internet Βασίζεται στο δημόσιο ασύρματο πρότυπο LAN WiFi και δίνει τη δυνατότητα στους χρήστες να είναι περισσότερο παραγωγικοί και υπεύθυνοι ακόμη και όταν εργάζονται μακριά από το γραφείο τους σε δημόσιους χώρους ή στο σπίτι τους

29 Τι χρειάζεται ένας WLAN HOTSPOT χρήστης Φορητό PC, MAC PDA με δυνατότητα ασύρματης επικοινωνίας Browser Λογαριασμό σε ένα παροχέα Internet ασύρματης πρόσβασης Μια κάρτα WiFi

30 Τι είναι Hotspot (1/2) Τα hotspot αποτελούν σημεία ευρυζωνικής ασύρματης πρόσβασης σε δημόσιους χώρους Τεχνολογία Wi-Fi (IEEE b) Υπηρεσίες internet έως 11 Mbps Aσύρματη σύνδεση μέσα από το φάσμα των GHz (ISM) και modulation DSSS

31 Τι είναι Hotspot (2/2) Η πρόσβαση στο ασύρματο δίκτυο είναι δυνατή από ένα σύνολο συσκευών συμβατών με τo πρωτόκολλο επικοινωνίας (802.11b), όπως φορητοί υπολογιστές (laptops), έξυπνες συσκευές χειρός (handheld PDAs, τηλέφωνα κλπ)

32 Περιγραφή Δικτύου (1/2) Laptop Radius Server OTEnet (AAA, Billing, Access Control) Max m AP Σύνδεση με δίκτυο ΟΤΕ ADSL 512 ή 1024 Kbps ή LL PDA Router OTEnet rrouter Πελάτη Ethernet switch

33 Περιγραφή Δικτύου (2/2) Σε κάθε χώρο που θα επιλεγεί θα εγκατασταθεί μονάδα πρόσβασης (Access Point AP) συνοδευόμενη από μικρή ενισχυτική κεραία εσωτερικού χώρου Όλα τα AP s θα συνδέονται με καλώδιο UTP (CAT 5) σε κεντρικό switch που θα βρίσκεται στο computer room. Η τροφοδοσία με ρεύμα των AΡs θα γίνει από τους κατανεμητές των χώρων. Εναλλακτικά μπορεί να γίνει μέσα από τα καλώδια UTP με χρήση ειδικών εξαρτημάτων στα AP. Στο computer room θα εγκατασταθει το κεντρικό switch και ο AZR (Access Zone Router), εξοπλισμένος με ειδικά κάρτα για σύνδεση στη γραμμή ADSL.

34 Εξοπλισμός - Κόστος Κόστος Εξοπλισμού Access Point (AP) / 1-2 (560 ) Router ( ) Switch (2000 ) Μηνιαίο Κόστος Σύνδεση ADSL 512 ή 1024 Kbps Εναλλακτικά Leased Line

35 Παράμετροι Σχεδιασμού Τοπολογία χώρου Εμβέλεια ενός ΑΡ: ~30m για Εσωτερικούς Χώρους και ~100m για Εξωτερικούς Χώρους) Συνήθως 1-2 ΑΡs επαρκούν για την κάλυψη Αριθμός χρηστών: Τυπικός αριθμός ~15 χρήστες σε κάθε AP Υφιστάμενη Δομημένη Καλωδίωση

36 Ποια σημεία διαθέτουν Hotspot ATHENS INTERNATIONAL AIRPORT S.A. "ELEFTHERIOS VENIZELOS" "MACEDONIA" NATIONAL AIRPORT OF THESSALONIKI CLUB HOTEL CAZINO LOUTRAKI GRAND RESORT LAGONISSI HOTEL PENTELIKON SOFITEL ATHENS AIRPORT HOTEL ATHENS AEGLI CONFERENCE & BANQUETING CENTER HYATT REGENCY THESSALONIKI DINAVI CARAVEL HOTEL DINAVI APOLLON PALACE & SPA

37 Προϊόν OnWireless Κάρτα προπληρωμένου χρόνου ασύρματης πρόσβασης στο Διαδίκτυο μέσω των Hotspots: Αξία Κάρτας: 10 Χρόνος Πρόσβασης: 3 ώρες Διάρκεια Χρήσης: 1 μήνας μετά την αρχική ενεργοποίηση Χρέωση ανά λεπτό Δωρεάν Τηλεφωνική Υποστήριξη από Next2U ( ) Τα 10 πρώτα ψηφία του PIN: username Τα 4 τελευταία ψηφία του PIN : password

38 Χρήση της OnWireless Για να συνδεθεί στα hotspots ο χρήστης θα πρέπει να έχει την κάρτα OnWireless: Ανοίξτε τον Internet Browser. Εισάγετε μια οποιαδήποτε διεύθυνση Internet (URL) στο πεδίο διευθύνσεως και πιέστε ENTER. Θα δρομολογηθείτε αυτόματα στην σελίδα του Hotspot όπου θα σας ζητηθεί να εισάγεται username και password. Χρησιμοποιήστε τα 10 πρώτα ψηφία του μυστικού αριθμού (ΡΙΝ) της κάρτας σας ως username και τα 4 τελευταία ψηφία ως password.

39 Οφέλη ενός WLAN HOTSPOT χρήστη Μεγάλη απόδοση εργαζομένων και επιχειρήσεων Αυξημένες δυνατότητες επικοινωνίας. Οι κινητοί χρήστες μπορούν να λάβουν και να στείλουν ακόμη και μακριά από τον εργασιακό τους χώρο Οι εργαζόμενοι μπορούν να οργανώσουν και να εκμεταλλευτούν καλύτερα τον χρόνο τους αφού είναι δυνατόν να κάνουν πολλές εργασίες εκτός γραφείου Πρόσβαση στην πληροφορία εύκολα και με ασφάλεια

40 Δομή Ασύρματου τοπικού δικτύου Δρομολογητής Πρόσβασης HomeRun Δρομολογητής ETHERNET ETHERNET Δημόσιος κόμβος WLAN Κτίριο Σημείο πρόσβασης Δημόσιο WLAN Σημείο Πρόσβασης Δημόσιο WLAN Δίκτυο

41 ΝΕΑ ΔΕΔΟΜΕΝΑ ΣΤΗΝ ΑΣΥΡΜΑΤΗ ΕΠΙΚΟΙΝΩΝΙΑ Με την χρήση μικροσκοπικών πομπών, σχεδόν τα πάντα προσωπικοί υπολογιστές, αυτοκίνητα, ψηφιακές κάμερες, ακόμα και ρούχα θα έχουν τη δυνατότητα να στέλνουν και να λαμβάνουν δεδομένα Από την στιγμή όπου ο πομπός θα υπάρχει σε ο,τιδήποτε περιέχει μικροεπεξεργαστή - από ρολόγια μέχρι φούρνους μικροκυμάτων, η ασύρματη σύνδεση με το διαδίκτυο θα καλύψει τον κόσμο Υπολογιστές στο μέγεθος κουμπιού θα μπορούν να ταιριάζουν παντού

42 ΝΕΑ ΔΕΔΟΜΕΝΑ ΣΤΗΝ ΑΣΥΡΜΑΤΗ ΕΠΙΚΟΙΝΩΝΙΑ Στο προσεχές μέλλον, όλες οι οικιακές συσκευές, οι τηλεοράσεις, στερεοφωνικά, κλιματισμός, παιχνιδομηχανές κ.α θα διαθέτουν μικροεπεξεργαστή με κατάλληλο λογισμικό Στο προσεχές μέλλον, ένας μικρός φορητός υπολογιστής θα μπορεί να αποτελεί σημειωματάριο, προσωπικό υπολογιστή, σύστημα επικοινωνίας με τον έξω κόσμο και όλα αυτά ασύρματα με μικρό κόστος Στο προσεχές μέλλον, ο κάτοχος ενός κινητού τηλεφώνου θα μπορεί να ελέγχει τις συσκευές του χώρου του (διακόπτες, φώτα, αισθητήρες, κλειδαριές, ράφια, συσκευές στην οικία - επιχείρηση κ.λ.π) από απόσταση και από οποιοδήποτε σημείο του κόσμου που καλύπτεται από το δίκτυο GSM Στο προσεχές μέλλον, το σύστημα θα επιτρέπει την ανάπτυξη ιατρικών εφαρμογών

43 Σας ευχαριστώ
