1 Δημιουργία οικιακού δικτύου για ψυχαγωγικούς σκοπούς Σχεδιάζοντας το δίκτυο Εγκαθιστώντας το δίκτυο Διαχειρίζωντας ένα δίκτυο ψυχαγωγικούς σκοπούς Μελλοντικές τάσεις στα οικιακά δίκτυα για

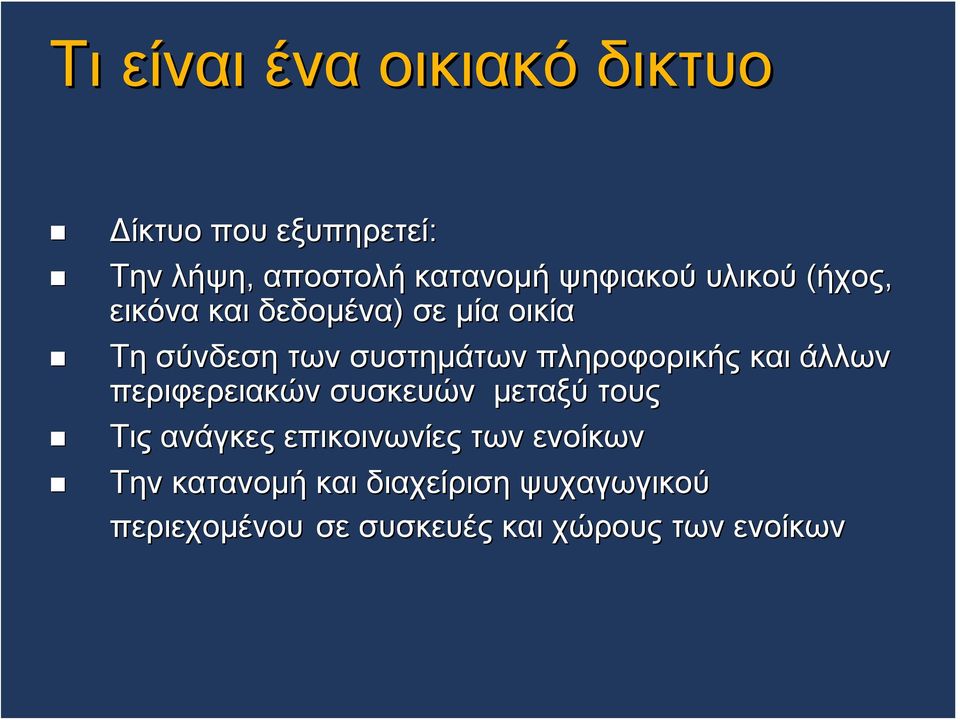

2 Τι είναι ένα οικιακό δικτυο Δίκτυο που εξυπηρετεί: Την λήψη, αποστολή κατανομή ψηφιακού υλικού (ήχος, εικόνα και δεδομένα) σε μία οικία Τη σύνδεση των συστημάτων πληροφορικής και άλλων περιφερειακών συσκευών μεταξύ τους Τις ανάγκες επικοινωνίες των ενοίκων Την κατανομή και διαχείριση ψυχαγωγικού περιεχομένου σε συσκευές και χώρους των ενοίκων

3 Είδη οικιακού δικτύου Αρχική επιλογή για: Wired network Wireless network Mixing Wired and Wireless network

4 Σύγκριση δικτύων Είδος δικτύου Συσκευές Πλεονεκτήματα Μειονεκτήματα Wired network Router Cables Adapters Αξιόπιστο Μεγάλες ταχύτητες μετάδοσης Ασφαλές Πολύπλοκη εγκατάσταση Οι συσκευές πρέπει να είναι εγκατεστημένες κοντά στις αντίστοιχες πρίζες Wireless network Mixing Wired and Wireless network Wireless router Wireless adapters Wireless router Wireless adapters Cables Εύκολη προσθήκη νέων και διαφορετικών τύπων συσκευών Μεταφορά συσκευών Ευέλικτο Γρήγορο Μεταφορά συσκευών Προβλήματα στη μετάδοση σήματος Παρεμβολές από ξένες πηγές Πολύπλοκη διαχειριση

5

6 Ένα τυπικό οικιακό δίκτυο

7 Γιατί να χρησιμοποιηθεί ασύρματο οικιακό δίκτυο Μείωση του κόστους συσκευών δικτύωσης-wireless access point device Υπολογιστές και περιφερειακές συσκευές με ενσωματωμένες κάρτες δικτύων για ασύρματη πρόσβαση Υψηλές ταχύτητες σύνδεσης στο Ιnternet και διαμοιρασμό στην οικία Aύξηση του αριθμού φορητών συσκευών Οι ταχύτητες ασύρματης μετάδοσης τείνουν να πλησιάσουν τις ταχύτητες ενσύρματης μετάδοσης. Δημιουργία διεθνών standards που ακολουθούνται από τους κατασκευαστές

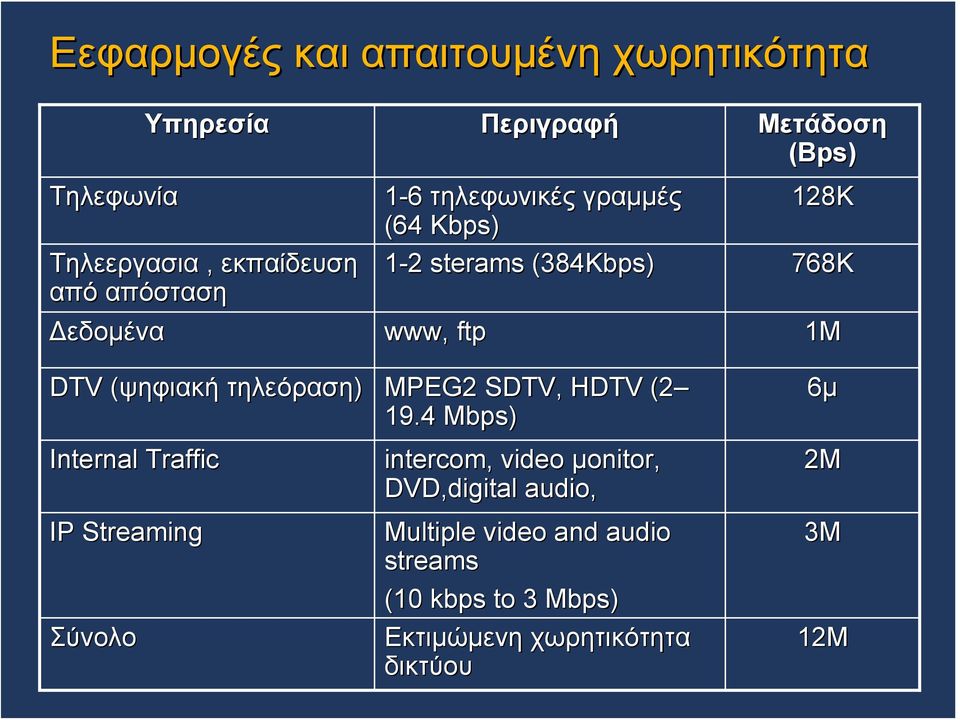

8 Eεφαρμογές και απαιτουμένη χωρητικότητα Τηλεφωνία Υπηρεσία Τηλεεργασια, εκπαίδευση από απόσταση Δεδομένα Περιγραφή Mετάδοση (Bps) 1-6 τηλεφωνικές γραμμές 128Κ (64 Kbps) 1-2 sterams (384Κbps) 768Κ www, ftp 1Μ DTV (ψηφιακή τηλεόραση) MPEG2 SDTV, HDTV ( Mbps) Internal Traffic IP Streaming Σύνολο intercom, video μonitor, DVD,digital audio, Multiple video and audio streams (10 kbps to 3 Mbps) Εκτιμώμενη χωρητικότητα δικτύου 6μ 2Μ 3Μ 12Μ

9 Τεχνολογίες δικτύωσης Bluetooth &IEEE HomeRF IEEE a 5GHz based on OFDM IEEE b 2.4 GHz based on Ethernet IEEE n 2.4 GHZ based on Ethernet

10 Τεχνολογίες δικτύωσης Τεχνολογία Bandwidth Mbit/s Απόσταση m Bluetooth 0,5 10 HomeRF 1 30 IEEE a 1a IEEE b IEEE n 100

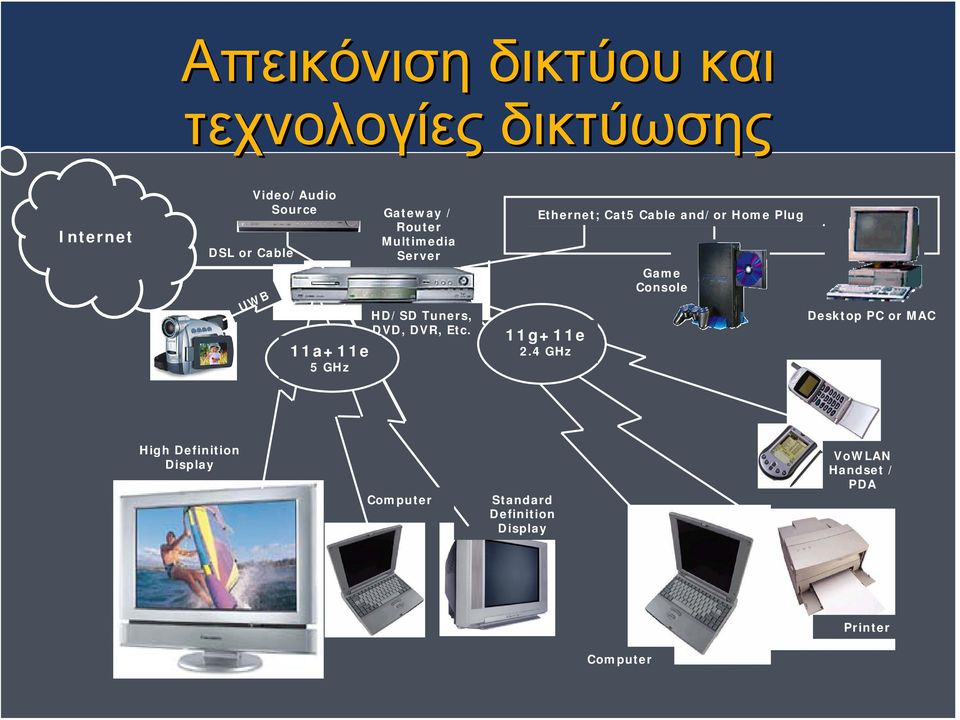

11 Απεικόνιση δικτύου και τεχνολογίες δικτύωσης Internet DSL or Cable Video/Audio Source UWB 11a+11e 5 GHz Gateway / Router Multimedia Server HD/SD Tuners, DVD, DVR, Etc. Ethernet; Cat5 Cable and/or Home Plug 11g+11e 2.4 GHz Game Console Desktop PC or MAC High Definition Display Computer Standard Definition Display VoWLAN Handset / PDA Printer Computer Source: Bermai

12 Εγκατάσταση δικτύου Router DSL Modem PC Ethernet port για σύνδεση με router Installation software Documentation Kαλώδια Εthernet σύνδεση PC με router και router με DSL modem RJ CAT 5E

13 Εγκατάσταση δικτύου Ethernet Cable Coaxial Cable (the same cable that connects your TV to the cable company) Wireless Access Point / Cable/DSL Router Cable Modem

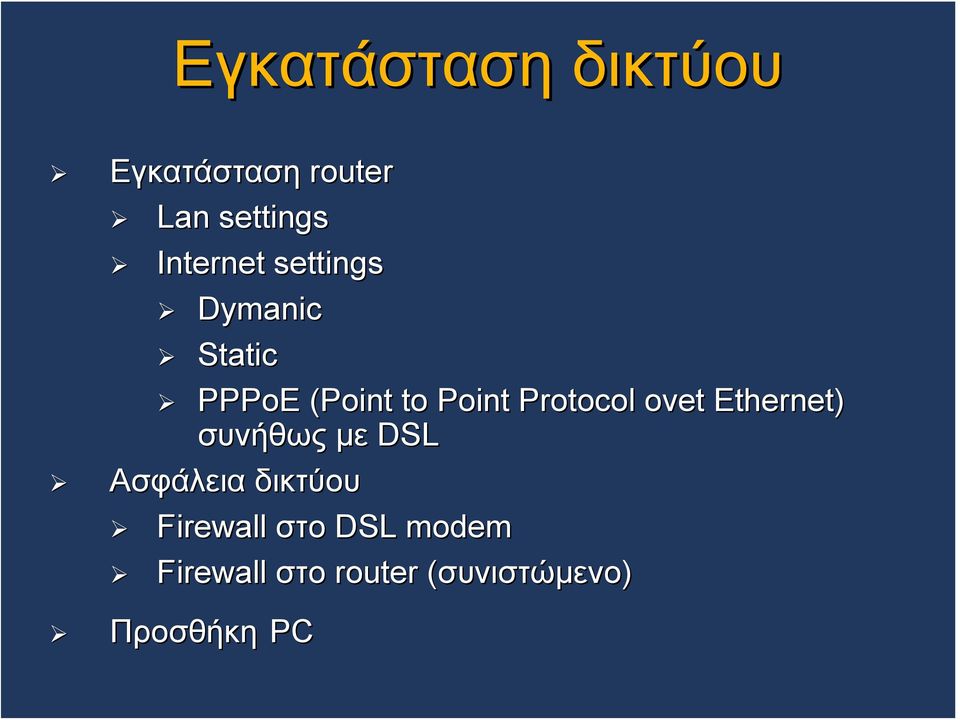

14 Εγκατάσταση δικτύου Eγκατάσταση router Lan settings Internet settings Dymanic Static PPPoE (Point to Point Protocol ovet Ethernet) συνήθως με DSL Ασφάλεια δικτύου Firewall στο DSL modem Firewall στο router (συνιστώμενο) Προσθήκη PC

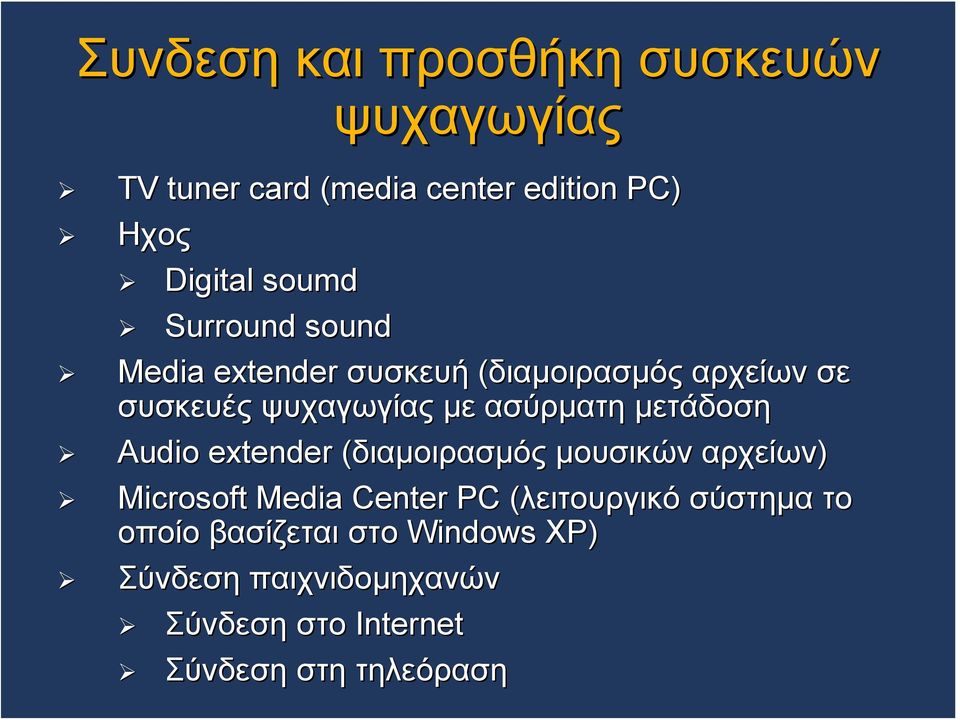

15 Συνδεση και προσθήκη συσκευών ψυχαγωγίας ΤV V tuner card (media center edition PC) Hχος Digital soumd Surround sound Μedia extender συσκευή (διαμοιρασμός αρχείων σε συσκευές ψυχαγωγίας με ασύρματη μετάδοση Αudio extender (διαμοιρασμός μουσικών αρχείων) Microsoft Media Center PC (λειτουργικό( σύστημα το οποίο βασίζεται στο Windows XP) Σύνδεση παιχνιδομηχανών Σύνδεση στο Internet Σύνδεση στη τηλεόραση
