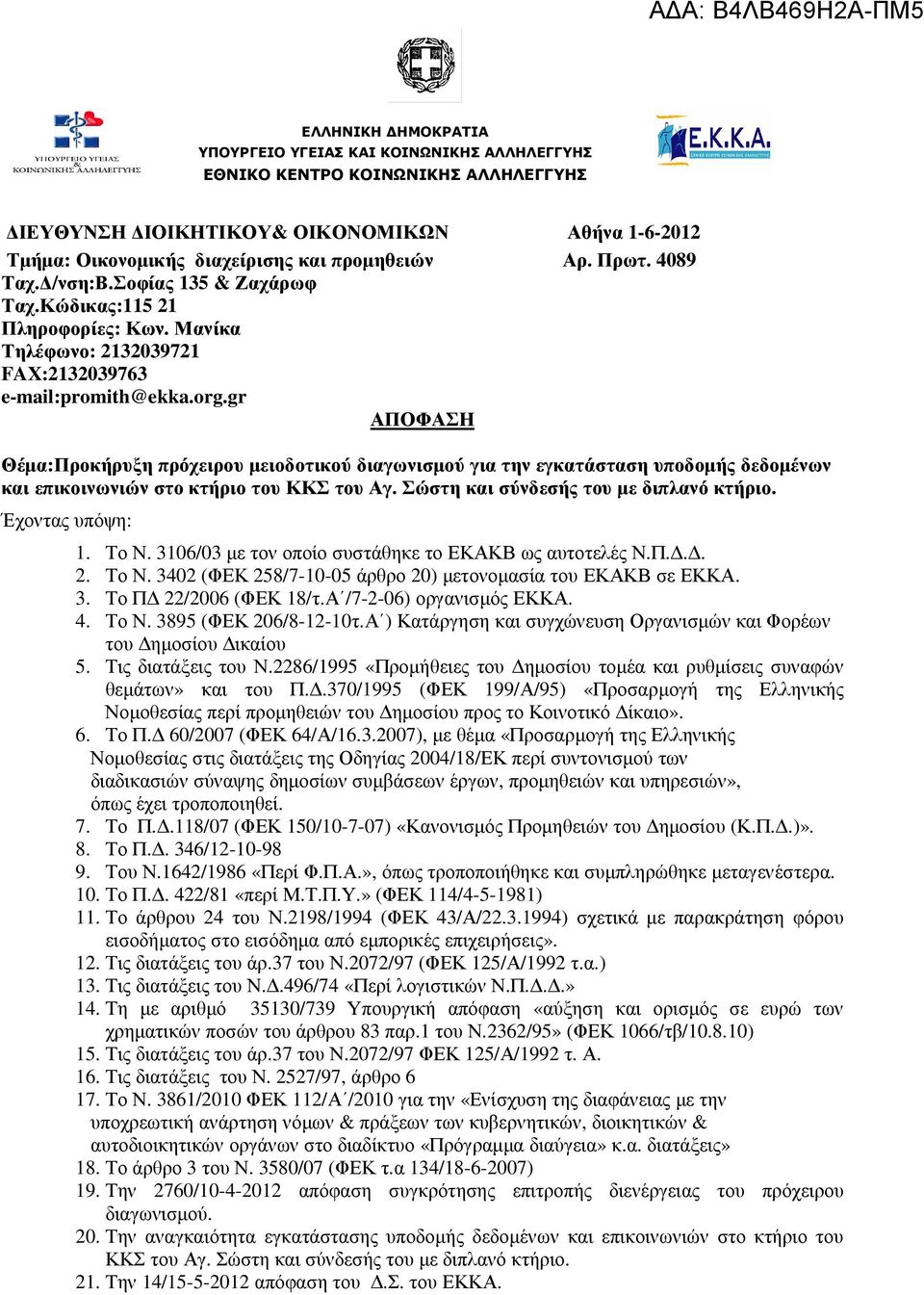

1 ΕΛΛΗΝΙΚΗ ΗΜΟΚΡΑΤΙΑ ΥΠΟΥΡΓΕΙΟ ΥΓΕΙΑΣ ΚΑΙ ΚΟΙΝΩΝΙΚΗΣ ΑΛΛΗΛΕΓΓΥΗΣ ΕΘΝΙΚΟ ΚΕΝΤΡΟ ΚΟΙΝΩΝΙΚΗΣ ΑΛΛΗΛΕΓΓΥΗΣ ΙΕΥΘΥΝΣΗ ΙΟΙΚΗΤΙΚΟΥ& ΟΙΚΟΝΟΜΙΚΩΝ Αθήνα Τµήµα: Οικονοµικής διαχείρισης και προµηθειών Αρ. Πρωτ Ταχ. /νση:β.σοφίας 135 & Ζαχάρωφ Ταχ.Κώδικας: Πληροφορίες: Κων. Μανίκα Τηλέφωνο: FAX: ΑΠΟΦΑΣΗ Θέµα:Προκήρυξη πρόχειρου µειοδοτικού διαγωνισµού για την εγκατάσταση υποδοµής δεδοµένων και επικοινωνιών στο κτήριο του ΚΚΣ του Αγ. Σώστη και σύνδεσής του µε διπλανό κτήριο. Έχοντας υπόψη: 1. Το Ν. 3106/03 µε τον οποίο συστάθηκε το ΕΚΑΚΒ ως αυτοτελές Ν.Π Το Ν (ΦΕΚ 258/ άρθρο 20) µετονοµασία του ΕΚΑΚΒ σε ΕΚΚΑ. 3. Το Π 22/2006 (ΦΕΚ 18/τ.Α /7-2-06) οργανισµός ΕΚΚΑ. 4. Το Ν (ΦΕΚ 206/ τ.Α ) Κατάργηση και συγχώνευση Οργανισµών και Φορέων του ηµοσίου ικαίου 5. Τις διατάξεις του Ν.2286/1995 «Προµήθειες του ηµοσίου τοµέα και ρυθµίσεις συναφών θεµάτων» και του Π..370/1995 (ΦΕΚ 199/Α/95) «Προσαρµογή της Ελληνικής Νοµοθεσίας περί προµηθειών του ηµοσίου προς το Κοινοτικό ίκαιο». 6. Το Π. 60/2007 (ΦΕΚ 64/Α/ ), µε θέµα «Προσαρµογή της Ελληνικής Νοµοθεσίας στις διατάξεις της Οδηγίας 2004/18/ΕΚ περί συντονισµού των διαδικασιών σύναψης δηµοσίων συµβάσεων έργων, προµηθειών και υπηρεσιών», όπως έχει τροποποιηθεί. 7. Το Π..118/07 (ΦΕΚ 150/ ) «Κανονισµός Προµηθειών του ηµοσίου (Κ.Π..)». 8. Το Π.. 346/ Του Ν.1642/1986 «Περί Φ.Π.Α.», όπως τροποποιήθηκε και συµπληρώθηκε µεταγενέστερα. 10. Το Π.. 422/81 «περί Μ.Τ.Π.Υ.» (ΦΕΚ 114/ ) 11. Το άρθρου 24 του Ν.2198/1994 (ΦΕΚ 43/Α/ ) σχετικά µε παρακράτηση φόρου εισοδήµατος στο εισόδηµα από εµπορικές επιχειρήσεις». 12. Τις διατάξεις του άρ.37 του Ν.2072/97 (ΦΕΚ 125/Α/1992 τ.α.) 13. Τις διατάξεις του Ν..496/74 «Περί λογιστικών Ν.Π...» 14. Τη µε αριθµό 35130/739 Υπουργική απόφαση «αύξηση και ορισµός σε ευρώ των χρηµατικών ποσών του άρθρου 83 παρ.1 του Ν.2362/95» (ΦΕΚ 1066/τβ/ ) 15. Τις διατάξεις του άρ.37 του Ν.2072/97 ΦΕΚ 125/Α/1992 τ. Α. 16. Τις διατάξεις του Ν. 2527/97, άρθρο Το Ν. 3861/2010 ΦΕΚ 112/Α /2010 για την «Ενίσχυση της διαφάνειας µε την υποχρεωτική ανάρτηση νόµων & πράξεων των κυβερνητικών, διοικητικών & αυτοδιοικητικών οργάνων στο διαδίκτυο «Πρόγραµµα διαύγεια» κ.α. διατάξεις» 18. Το άρθρο 3 του Ν. 3580/07 (ΦΕΚ τ.α 134/ ) 19. Την 2760/ απόφαση συγκρότησης επιτροπής διενέργειας του πρόχειρου διαγωνισµού. 20. Την αναγκαιότητα εγκατάστασης υποδοµής δεδοµένων και επικοινωνιών στο κτήριο του ΚΚΣ του Αγ. Σώστη και σύνδεσής του µε διπλανό κτήριο. 21. Την 14/ απόφαση του.σ. του ΕΚΚΑ.

2 2 Π ρ ο κ η ρ ύ σ ο υ µ ε Πρόχειρο µειοδοτικό διαγωνισµό µε σφραγισµένες προσφορές, σε ΕΥΡΩ, µε κριτήριο κατακύρωσης τη χαµηλότερη τιµή, για την εγκατάσταση υποδοµής δεδοµένων και επικοινωνιών στο κτήριο του ΚΚΣ του Αγ. Σώστη και σύνδεσής του µε διπλανό κτήριο όπως αναφέρεται στις ΤΕΧΝΙΚΕΣ ΠΡΟ ΙΑΓΡΑΦΕΣ Η προϋπολογισθείσα δαπάνη υπολογίζεται στο ύψος των ,00 συµπεριλαµβανοµένου του Φ.Π.Α. και των κρατήσεων. δηλαδή: Η δαπάνη θα αντληθεί από το προϊόν του Κρατικού Λαχείου. Οι προσφορές θα κατατεθούν εντός σφραγισµένου φακέλου στην υπηρεσία µας, στον Γιώργο Χαραλαµπίδη πρόεδρο της επιτροπής, στον 2 ο όροφο Β. Σοφίας 135 & Ζαχάρωφ, Αθήνα µέχρι και τις ηµέρα ευτέρα ώρα µε οποιονδήποτε τρόπο και αν αυτά κατατίθενται ή αποστέλλονται). Εµπρόθεσµες θεωρούνται οι προσφορές που θα έχουν περιέλθει στην Υπηρεσία µέχρι την παραπάνω ηµεροµηνία και ώρα. Οι προσφορές θα ανοιχθούν στην αίθουσα συσκέψεων του 3 ου ορόφου στην ίδια διεύθυνση στις ηµέρα ευτέρα ώρα Το πλήρες κείµενο της διακήρυξης διατίθεται και σε ηλεκτρονική µορφή από την ιστοσελίδα του ΕΚΚΑ www. ekka.org.gr. και στη ΙΑΥΓΕΙΑ. Το Γραφείο Προµηθειών του ΕΚΚΑ παρέχει σχετικές µε το διαγωνισµό πληροφορίες όλες τις εργάσιµες ηµέρες και κατά τις ώρες 8 00 π.µ µ.µ. Κατά την διενέργεια του διαγωνισµού δικαιούνται να παρίστανται οι προσφέροντες ή οι νόµιµοι εκπρόσωποι τους, εφόσον είναι εφοδιασµένοι µε σχετικό παραστατικό εκπροσώπησης. Σηµειώνουµε ότι επί του καθαρού ποσού του τιµολογίου γίνονται κρατήσεις: α) Υπέρ Μ.Τ.Π.Υ. 3% Το σύνολο των κρατήσεων επιβαρύνεται µε ΧΑΡΤΟΣΗΜΟ 2% και επί αυτού ΟΓΑ ΧΑΡΤΟΣΗΜΟΥ 20% (συνολικά 3,07%) β)2% Υπέρ ψυχικής υγείας γ)ο προβλεπόµενος από το άρθρο 24 του Ν. 2198/94 φόρος εισοδήµατος. Ο Πρόεδρος Εσωτερική διανοµή - Κεντρική γραµµατεία - Τµήµα Οικονοµικό - Γιώργος Χαραλαµπίδης - Σωτήρης Σιδέρης - Βασιλική Κιλτσοπούλου Ακριβές αντίγραφο Η υπεύθυνη υπάλληλος Αδ. Χαζάπη Παναγιώτης Αλτάνης

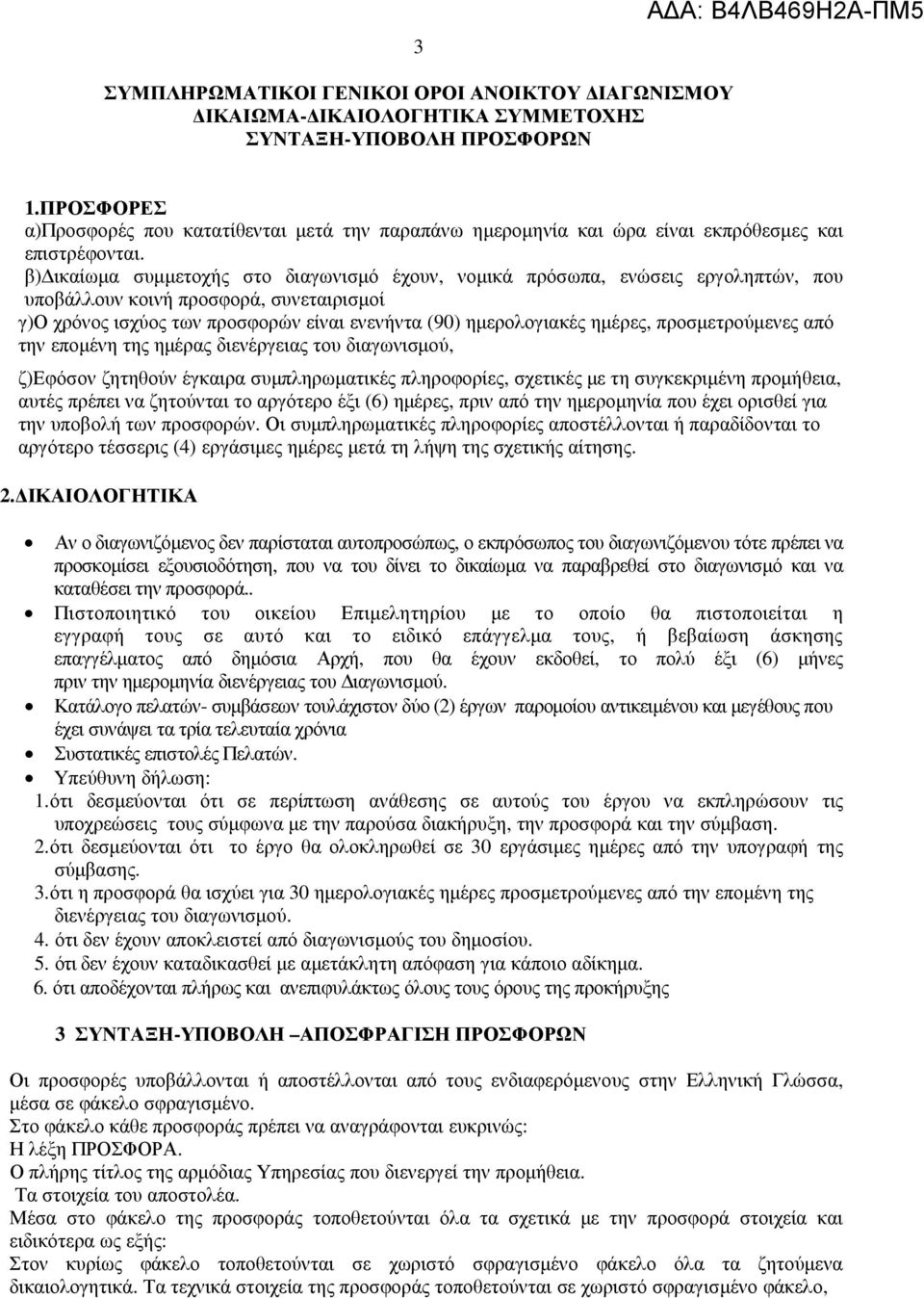

3 3 ΣΥΜΠΛΗΡΩΜΑΤΙΚΟΙ ΓΕΝΙΚΟΙ ΟΡΟΙ ΑΝΟΙΚΤΟΥ ΙΑΓΩΝΙΣΜΟΥ ΙΚΑΙΩΜΑ- ΙΚΑΙΟΛΟΓΗΤΙΚΑ ΣΥΜΜΕΤΟΧΗΣ ΣΥΝΤΑΞΗ-ΥΠΟΒΟΛΗ ΠΡΟΣΦΟΡΩΝ 1.ΠΡΟΣΦΟΡΕΣ α)προσφορές που κατατίθενται µετά την παραπάνω ηµεροµηνία και ώρα είναι εκπρόθεσµες και επιστρέφονται. β) ικαίωµα συµµετοχής στο διαγωνισµό έχουν, νοµικά πρόσωπα, ενώσεις εργοληπτών, που υποβάλλουν κοινή προσφορά, συνεταιρισµοί γ)ο χρόνος ισχύος των προσφορών είναι ενενήντα (90) ηµερολογιακές ηµέρες, προσµετρούµενες από την εποµένη της ηµέρας διενέργειας του διαγωνισµού, ζ)εφόσον ζητηθούν έγκαιρα συµπληρωµατικές πληροφορίες, σχετικές µε τη συγκεκριµένη προµήθεια, αυτές πρέπει να ζητούνται το αργότερο έξι (6) ηµέρες, πριν από την ηµεροµηνία που έχει ορισθεί για την υποβολή των προσφορών. Οι συµπληρωµατικές πληροφορίες αποστέλλονται ή παραδίδονται το αργότερο τέσσερις (4) εργάσιµες ηµέρες µετά τη λήψη της σχετικής αίτησης. 2. ΙΚΑΙΟΛΟΓΗΤΙΚΑ Αν ο διαγωνιζόµενος δεν παρίσταται αυτοπροσώπως, ο εκπρόσωπος του διαγωνιζόµενου τότε πρέπει να προσκοµίσει εξουσιοδότηση, που να του δίνει το δικαίωµα να παραβρεθεί στο διαγωνισµό και να καταθέσει την προσφορά.. Πιστοποιητικό του οικείου Επιµελητηρίου µε το οποίο θα πιστοποιείται η εγγραφή τους σε αυτό και το ειδικό επάγγελµα τους, ή βεβαίωση άσκησης επαγγέλµατος από δηµόσια Αρχή, που θα έχουν εκδοθεί, το πολύ έξι (6) µήνες πριν την ηµεροµηνία διενέργειας του ιαγωνισµού. Κατάλογο πελατών- συµβάσεων τουλάχιστον δύο (2) έργων παροµοίου αντικειµένου και µεγέθους που έχει συνάψει τα τρία τελευταία χρόνια Συστατικές επιστολές Πελατών. Υπεύθυνη δήλωση: 1.ότι δεσµεύονται ότι σε περίπτωση ανάθεσης σε αυτούς του έργου να εκπληρώσουν τις υποχρεώσεις τους σύµφωνα µε την παρούσα διακήρυξη, την προσφορά και την σύµβαση. 2.ότι δεσµεύονται ότι το έργο θα ολοκληρωθεί σε 30 εργάσιµες ηµέρες από την υπογραφή της σύµβασης. 3.ότι η προσφορά θα ισχύει για 30 ηµερολογιακές ηµέρες προσµετρούµενες από την εποµένη της διενέργειας του διαγωνισµού. 4. ότι δεν έχουν αποκλειστεί από διαγωνισµούς του δηµοσίου. 5. ότι δεν έχουν καταδικασθεί µε αµετάκλητη απόφαση για κάποιο αδίκηµα. 6. ότι αποδέχονται πλήρως και ανεπιφυλάκτως όλους τους όρους της προκήρυξης 3 ΣΥΝΤΑΞΗ-ΥΠΟΒΟΛΗ ΑΠΟΣΦΡΑΓΙΣΗ ΠΡΟΣΦΟΡΩΝ Οι προσφορές υποβάλλονται ή αποστέλλονται από τους ενδιαφερόµενους στην Ελληνική Γλώσσα, µέσα σε φάκελο σφραγισµένο. Στο φάκελο κάθε προσφοράς πρέπει να αναγράφονται ευκρινώς: Η λέξη ΠΡΟΣΦΟΡΑ. Ο πλήρης τίτλος της αρµόδιας Υπηρεσίας που διενεργεί την προµήθεια. Τα στοιχεία του αποστολέα. Μέσα στο φάκελο της προσφοράς τοποθετούνται όλα τα σχετικά µε την προσφορά στοιχεία και ειδικότερα ως εξής: Στον κυρίως φάκελο τοποθετούνται σε χωριστό σφραγισµένο φάκελο όλα τα ζητούµενα δικαιολογητικά. Τα τεχνικά στοιχεία της προσφοράς τοποθετούνται σε χωριστό σφραγισµένο φάκελο,

4 4 µέσα στον κυρίως φάκελο, µε την ένδειξη «ΤΕΧΝΙΚΗ ΠΡΟΣΦΟΡΑ». Επί ποινή απορρίψεως τα οικονοµικά στοιχεία τοποθετούνται σε χωριστό σφραγισµένο φάκελο, επίσης µέσα στον κυρίως φάκελο µε την ένδειξη «ΟΙΚΟΝΟΜΙΚΗ ΠΡΟΣΦΟΡΑ». Σε περίπτωση που τα τεχνικά στοιχεία της προσφοράς δεν είναι δυνατόν, λόγω µεγάλου όγκου, να τοποθετηθούν στον κυρίως φάκελο, τότε αυτά συσκευάζονται ιδιαίτερα και ακολουθούν τον κυρίως φάκελο µε την ένδειξη «ΠΑΡΑΡΤΗΜΑ ΠΡΟΣΦΟΡΑΣ» και τις λοιπές ενδείξεις του κυρίως φακέλου. Οι προσφορές δεν πρέπει να έχουν ξέσµατα, σβησίµατα, προσθήκες, διορθώσεις. Εάν υπάρχει στην προσφορά οποιαδήποτε διόρθωση αυτή πρέπει να είναι καθαρογραµµένη και µονογραµµένη από τον προσφέροντα, το δε αρµόδιο όργανο παραλαβής και αποσφράγισης των προσφορών πρέπει κατά τον έλεγχο να καθαρογράψει την τυχόν διόρθωση και να µονογράψει και σφραγίσει αυτή. Η προσφορά απορρίπτεται όταν υπάρχουν σ αυτή διορθώσεις που την καθιστούν ασαφή κατά την κρίση του οργάνου αξιολόγησης των προσφορών. Η Επιτροπή Παραλαβής και Αποσφράγισης προσφορών προβαίνει στην έναρξη της διαδικασίας αποσφράγισης των προσφορών την ηµεροµηνία και ώρα που ορίζεται από τη ιακήρυξη. Προσφορές που υποβάλλονται στην Επιτροπή µετά την εκπνοή της προθεσµίας της διαδικασίας αποσφράγισης δεν αποσφραγίζονται, αλλά παραδίδονται στην Υπηρεσία για επιστροφή, ως εκπρόθεσµες. Η αποσφράγιση των προσφορών γίνεται δηµόσια από την Επιτροπή Παραλαβής και Αποσφράγισης προσφορών. Οι δικαιούµενοι λαµβάνουν γνώση των συµµετασχόντων στο διαγωνισµό καθώς επίσης και των τιµών που προσφέρθηκαν. Η αποσφράγιση γίνεται µε την παρακάτω διαδικασία. α) Αποσφραγίζονται οι κυρίως φάκελοι, καθώς και οι φάκελοι των τεχνικών προσφορών, µονογράφονται δε και σφραγίζονται από την Επιτροπή όλα τα δικαιολογητικά και οι τεχνικές προσφορές κατά φύλλο. β) Οι φάκελοι των οικονοµικών προσφορών θα αποσφραγισθούν µετά την ολοκλήρωση της αξιολόγησης των λοιπών στοιχείων αυτών (δικαιολογητικών και τεχνικής προσφοράς) γ) Οι φάκελοι των οικονοµικών προσφορών, για όσες προσφορές δεν κρίθηκαν κατά την αξιολόγηση των τεχνικών και λοιπών στοιχείων- αποδεκτές, δεν αποσφραγίζονται αλλά επιστρέφονται µετά την ολοκλήρωση της διαδικασίας του διαγωνισµού. δ) Αντιπροσφορές δεν γίνονται δεκτές και απορρίπτονται ως απαράδεκτες. ε) Εναλλακτικές προσφορές δεν γίνονται δεκτές και απορρίπτονται ως απαράδεκτες. στ) ιευκρινίσεις που δίδονται από τους προσφέροντες οποτεδήποτε µετά τη λήξη του χρόνου κατάθεσης των προσφορών τους δεν γίνονται δεκτές και απορρίπτονται ως απαράδεκτες. ιευκρινίσεις δίδονται µόνο όταν ζητούνται από την επιτροπή διενέργειας του διαγωνισµού, είτε ενώπιόν της, είτε ύστερα από έγγραφο της Υπηρεσίας µετά από σχετική γνωµοδότηση της ανωτέρω επιτροπής. Σηµειώνεται ότι, από τις διευκρινίσεις που δίδονται σύµφωνα µε τα παραπάνω, λαµβάνονται υπόψη µόνο εκείνες που αναφέρονται στα σηµεία που ζητήθηκαν. ζ)μετά την αξιολόγηση των προσφορών και την ανάδειξη αυτού στον οποίο πρόκειται να γίνει η κατακύρωση, η επιτροπή συντάσσει πρακτικό µε την πρόταση της. Οι τιµές θα πρέπει να δίδονται µόνο σε ΕΥΡΩ. Προσφορές που δεν δίνουν τις τιµές σε ΕΥΡΩ ή που καθορίζουν σχέση ΕΥΡΩ προς ξένο νόµισµα θα απορρίπτονται ως απαράδεκτες. Εφόσον από την προσφορά δεν προκύπτει µε σαφήνεια η προσφερόµενη τιµή µονάδος η προσφορά απορρίπτεται ως απαράδεκτη. Προσφορές που θέτουν όρο αναπροσαρµογής της τιµής απορρίπτονται ως απαράδεκτες. Οι τιµές θα δίδονται ως εξής: 1.Τιµή µε κρατήσεις χωρίς Φ.Π.Α. 2.Ποσοστό Φ.Π.Α. επί τοις εκατό (%), στο οποίο υπάγεται η εργασία.

5 5 Σε περίπτωση που αναφέρεται εσφαλµένος Φ.Π.Α., αυτός θα διορθώνεται από την Υπηρεσία. Η τιµή µε κρατήσεις χωρίς Φ.Π.Α. θα λαµβάνεται υπόψη για τη σύγκριση των προσφορών. Επισηµαίνεται ότι εφ όσον δεν προκύπτει µε σαφήνεια η προσφερόµενη τιµή, οι προσφορές θα απορρίπτονται ως απαράδεκτες. ΤΡΟΠΟΣ ΠΛΗΡΩΜΗΣ 1. Το τιµολόγιο εκδίδεται επί πιστώσει και εξοφλείται σε διάστηµα 1,5-2,5 µήνες από την έκδοσή του. 2.Η πληρωµή θα γίνεται σε ΕΥΡΩ µετά από βεβαίωση της αρµόδιας Επιτροπής για την καλή ποιοτική και ποσοτική παραλαβή των ειδών µε τακτικό χρηµατικό ένταλµα. 3. Για την πληρωµή απαιτούνται: Πρωτόκολλο ποιοτικής και ποσοτικής παραλαβής από την αρµόδια επιτροπή. Τιµολόγιο του εργολήπτη, που θα εκδοθεί νόµιµα. Εξοφλητική απόδειξη του τιµολογίου. Στο τιµολόγιο να αναγράφονται υποχρεωτικά, οι εργασίες, καθαρό ποσό και ο Φ.Π.Α. Πιστοποιητικό φορολογικής και ασφαλιστικής ενηµερότητας του οικείου δηµοσίου ταµείου και ΙΚΑ αντίστοιχα που να βεβαιώνει ότι δεν εκκρεµεί σε βάρος του εργολήπτη οφειλή. 4.Κρατήσειςστο καθαρό ποσό του τιµολογίου: α) Υπέρ Μ.Τ.Π.Υ. 3% Το σύνολο των κρατήσεων επιβαρύνεται µε ΧΑΡΤΟΣΗΜΟ 2% και επί αυτού ΟΓΑ ΧΑΡΤΟΣΗΜΟΥ 20% (συνολικά 3,07%) β)2% Υπέρ ψυχικής υγείας γ)ο προβλεπόµενος από το άρθρο 24 του Ν. 2198/94 φόρος εισοδήµατος. 5.Σε περίπτωση που η πληρωµή του αναδόχου καθυστερήσει από την αναθέτουσα αρχή εξήντα (60) ηµέρες µετά την υποβολή του τιµολογίου πώλησης από αυτόν, η αναθέτουσα αρχή (οφειλέτης), σύµφωνα µε τα οριζόµενα στο Π.. 166/2003 (ΦΕΚ 138/Α/ ) «Προσαρµογή της Ελληνικής νοµοθεσίας στην οδηγία 2000/35 της για την καταπολέµηση των καθυστερήσεων πληρωµών στις εµπορικές συναλλαγές», καθίσταται υπερήµερος και οφείλει τόκους χωρίς να απαιτείται όχληση από τον ανάδοχο. ΠΑΡΑΛΑΒΗ Το έργο θα ολοκληρωθεί αυστηρά σε 30 εργάσιµες ηµέρες από την υπογραφή της σύµβασης και η επιτροπή η οποία έχει συσταθεί για την παρακολούθηση και παραλαβή του έργου µε πρωτόκολλο θα βεβαιώσει για την ποιοτική και ποσοτική παραλαβή του έργου σύµφωνα µε τις τεχνικές προδιαγραφές. 5. ΚΑΤΑΚΥΡΩΣΗ ΑΠΟΤΕΛΕΣΜΑΤΩΝ ΙΑΓΩΝΙΣΜΟΥ Για την κατακύρωση των αποτελεσµάτων του διαγωνισµού θα ληφθεί υπόψη η χαµηλότερη τιµή συνολικά. Η Υπηρεσία διατηρεί το δικαίωµα κατακύρωσης του αποτελέσµατος του διαγωνισµού για µέρος της υπό εκτέλεση εργασίας ή να µη κατακυρώσει το διαγωνισµό, εφόσον κρίνει ασύµφορες, όλες ή ορισµένες από τις προσφορές. Η ανακοίνωση της κατακύρωσης θα γίνει εγγράφως προς τον ανάδοχο από το Τµήµα Οικονοµικής ιαχείρισης και Προµηθειών του ΕΚΚΑ. Στη σύµβαση που θα συνταχθεί θα περιληφθούν: α) Οι όροι που αναφέρονται στη διακήρυξη αυτή και τα παραρτήµατα της. β) Κάθε τι που αναφέρεται στην προσφορά πλέον των ζητουµένων.

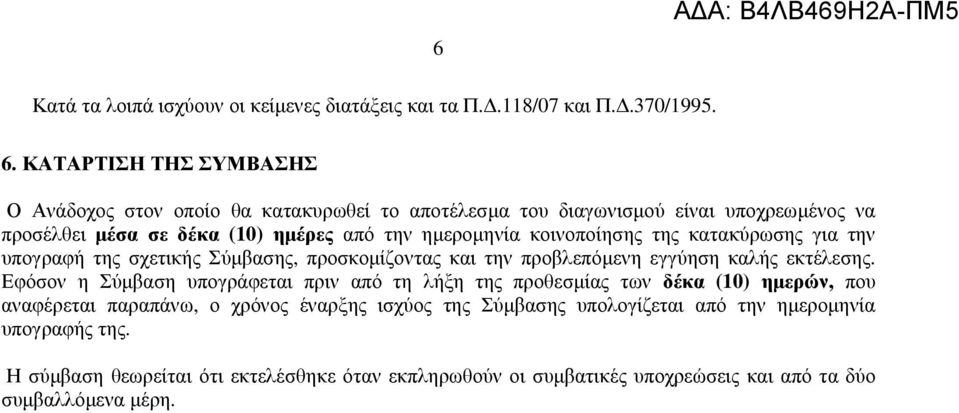

6 6 Κατά τα λοιπά ισχύουν οι κείµενες διατάξεις και τα Π..118/07 και Π..370/ ΚΑΤΑΡΤΙΣΗ ΤΗΣ ΣΥΜΒΑΣΗΣ Ο Ανάδοχος στον οποίο θα κατακυρωθεί το αποτέλεσµα του διαγωνισµού είναι υποχρεωµένος να προσέλθει µέσα σε δέκα (10) ηµέρες από την ηµεροµηνία κοινοποίησης της κατακύρωσης για την υπογραφή της σχετικής Σύµβασης, προσκοµίζοντας και την προβλεπόµενη εγγύηση καλής εκτέλεσης. Εφόσον η Σύµβαση υπογράφεται πριν από τη λήξη της προθεσµίας των δέκα (10) ηµερών, που αναφέρεται παραπάνω, ο χρόνος έναρξης ισχύος της Σύµβασης υπολογίζεται από την ηµεροµηνία υπογραφής της. Η σύµβαση θεωρείται ότι εκτελέσθηκε όταν εκπληρωθούν οι συµβατικές υποχρεώσεις και από τα δύο συµβαλλόµενα µέρη.

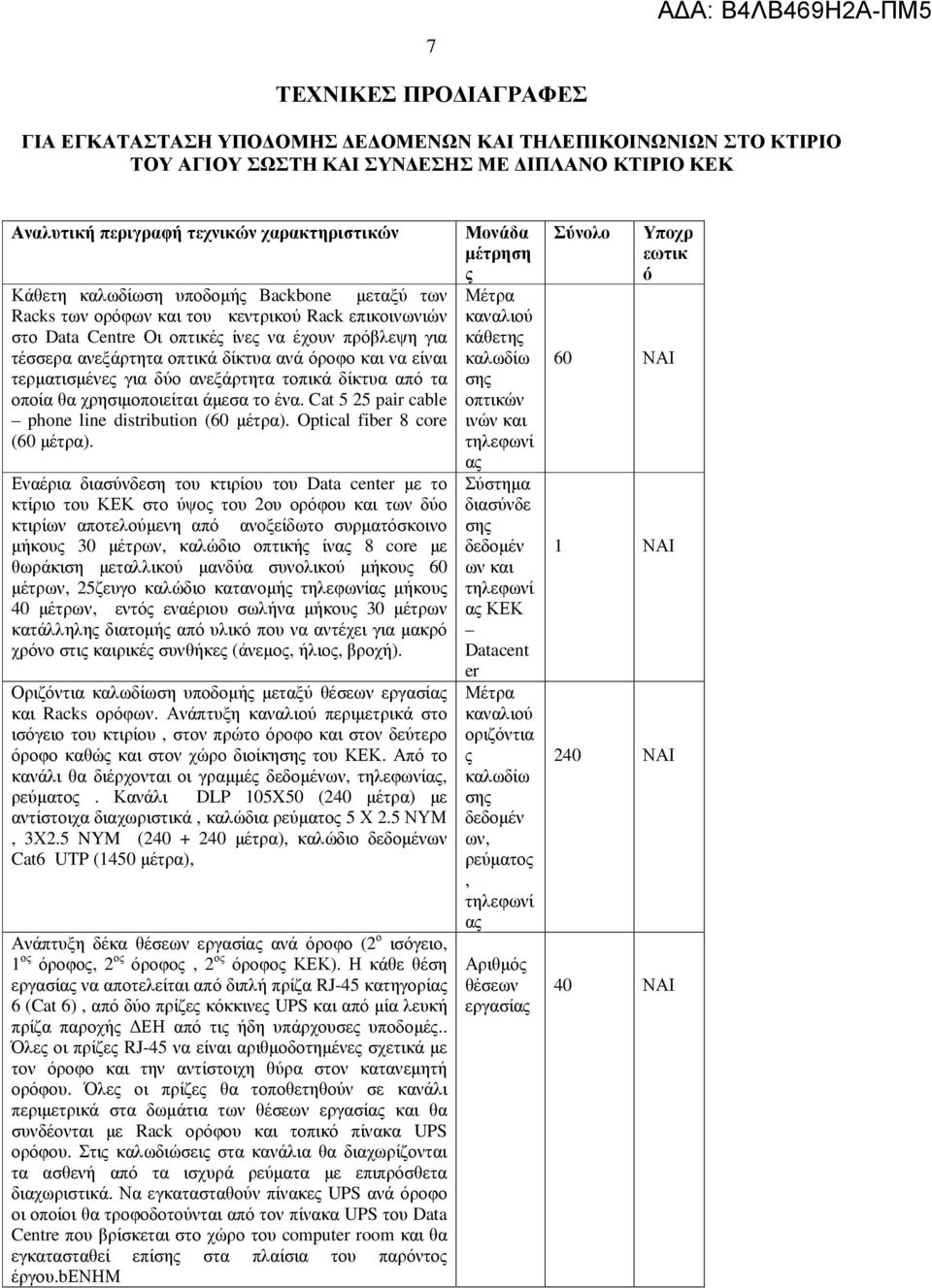

7 7 ΤΕΧΝΙΚΕΣ ΠΡΟ ΙΑΓΡΑΦΕΣ ΓΙΑ ΕΓΚΑΤΑΣΤΑΣΗ ΥΠΟ ΟΜΗΣ Ε ΟΜΕΝΩΝ ΚΑΙ ΤΗΛΕΠΙΚΟΙΝΩΝΙΩΝ ΣΤΟ ΚΤΙΡΙΟ ΤΟΥ ΑΓΙΟΥ ΣΩΣΤΗ ΚΑΙ ΣΥΝ ΕΣΗΣ ΜΕ ΙΠΛΑΝΟ ΚΤΙΡΙΟ ΚΕΚ Αναλυτική περιγραφή τεχνικών χαρακτηριστικών Κάθετη καλωδίωση υποδοµής Backbone µεταξύ των Racks των ορόφων και του κεντρικού Rack επικοινωνιών στο Data Centre Οι οπτικές ίνες να έχουν πρόβλεψη για τέσσερα ανεξάρτητα οπτικά δίκτυα ανά όροφο και να είναι τερµατισµένες για δύο ανεξάρτητα τοπικά δίκτυα από τα οποία θα χρησιµοποιείται άµεσα το ένα. Cat 5 25 pair cable phone line distribution (60 µέτρα). Optical fiber 8 core (60 µέτρα). Εναέρια διασύνδεση του κτιρίου του Data center µε το κτίριο του ΚΕΚ στο ύψος του 2ου ορόφου και των δύο κτιρίων αποτελούµενη από ανοξείδωτο συρµατόσκοινο µήκους 30 µέτρων, καλώδιο οπτικής ίνας 8 core µε θωράκιση µεταλλικού µανδύα συνολικού µήκους 60 µέτρων, 25ζευγο καλώδιο κατανοµής τηλεφωνίας µήκους 40 µέτρων, εντός εναέριου σωλήνα µήκους 30 µέτρων κατάλληλης διατοµής από υλικό που να αντέχει για µακρό χρόνο στις καιρικές συνθήκες (άνεµος, ήλιος, βροχή). Οριζόντια καλωδίωση υποδοµής µεταξύ θέσεων εργασίας και Racks ορόφων. Ανάπτυξη καναλιού περιµετρικά στο ισόγειο του κτιρίου, στον πρώτο όροφο και στον δεύτερο όροφο καθώς και στον χώρο διοίκησης του ΚΕΚ. Από το κανάλι θα διέρχονται οι γραµµές δεδοµένων, τηλεφωνίας, ρεύµατος. Κανάλι DLP 105X50 (240 µέτρα) µε αντίστοιχα διαχωριστικά, καλώδια ρεύµατος 5 Χ 2.5 ΝΥΜ, 3Χ2.5 NYM ( µέτρα), καλώδιο δεδοµένων Cat6 UTP (1450 µέτρα), Ανάπτυξη δέκα θέσεων εργασίας ανά όροφο (2 ο ισόγειο, 1 ος όροφος, 2 ος όροφος, 2 ος όροφος ΚΕΚ). Η κάθε θέση εργασίας να αποτελείται από διπλή πρίζα RJ-45 κατηγορίας 6 (Cat 6), από δύο πρίζες κόκκινες UPS και από µία λευκή πρίζα παροχής ΕΗ από τις ήδη υπάρχουσες υποδοµές.. Όλες οι πρίζες RJ-45 να είναι αριθµοδοτηµένες σχετικά µε τον όροφο και την αντίστοιχη θύρα στον κατανεµητή ορόφου. Όλες οι πρίζες θα τοποθετηθούν σε κανάλι περιµετρικά στα δωµάτια των θέσεων εργασίας και θα συνδέονται µε Rack ορόφου και τοπικό πίνακα UPS ορόφου. Στις καλωδιώσεις στα κανάλια θα διαχωρίζονται τα ασθενή από τα ισχυρά ρεύµατα µε επιπρόσθετα διαχωριστικά. Να εγκατασταθούν πίνακες UPS ανά όροφο οι οποίοι θα τροφοδοτούνται από τον πίνακα UPS του Data Centre που βρίσκεται στο χώρο του computer room και θα εγκατασταθεί επίσης στα πλαίσια του παρόντος έργου.bενημ Μονάδα µέτρηση ς Μέτρα καναλιού κάθετης καλωδίω σης οπτικών ινών και τηλεφωνί ας Σύστηµα διασύνδε σης δεδοµέν ων και τηλεφωνί ας ΚΕΚ Datacent er Μέτρα καναλιού οριζόντια ς καλωδίω σης δεδοµέν ων, ρεύµατος, τηλεφωνί ας Αριθµός θέσεων εργασίας Σύνολο Υποχρ εωτικ ό 60 ΝΑΙ 1 ΝΑΙ 240 ΝΑΙ 40 ΝΑΙ

8 8 Rack ορόφου 9U αποτελούµενα από Ένα οπτικό κατανεµητή πολύτροπης ίνας 65.2/125µ Ένα 24-πορτο θωρακισµένο κατανεµητή Cat 6 για τις πρίζες ορόφου Ένα 24-πορτο θωρακισµένο κατανεµητή Cat 6 για 20 γραµµές τηλεφώνου και 4 διασυνδέσεις Cat 6 από το Data Centre Ένα rack mount 24-πορτο Switch web managed που να επιτρέπει link aggregation(trunks) και VLANs και να υποστηρίζει 2 πρόσθετα Gigabit οπτικό SFP modules Ένα πολύπριζο για Rack που θα τροφοδοτείται από την παροχή UPS από το Data Centre Κεντρικό Rack επικοινωνιών στο Data Centre αποτελούµενο από : Ένα οπτικό κατανεµητή πολύτροπης ίνας 65.2/125µ Ένα 24-πορτο θωρακισµένο κατανεµητή Cat 6 για τις πρίζες ορόφου Ένα 24-πορτο θωρακισµένο κατανεµητή Cat 6 για 20 γραµµές τηλεφώνου και 4 διασυνδέσεις Cat 6 από το Data Centre Ένα rack mount 24-πορτο Switch web managed που να επιτρέπει link aggregation(trunks) και VLANs και να υποστηρίζει 4 πρόσθετα Gigabit οπτικό SFP modules Ένα πολύπριζο για Rack που θα τροφοδοτείται από την παροχή UPS από το Data Centre Αριθµός racks µε την συγκεκρι µένη σύνθεση Αριθµός racks µε την συγκεκρι µένη σύνθεση 4 ΝΑΙ 1 ΝΑΙ

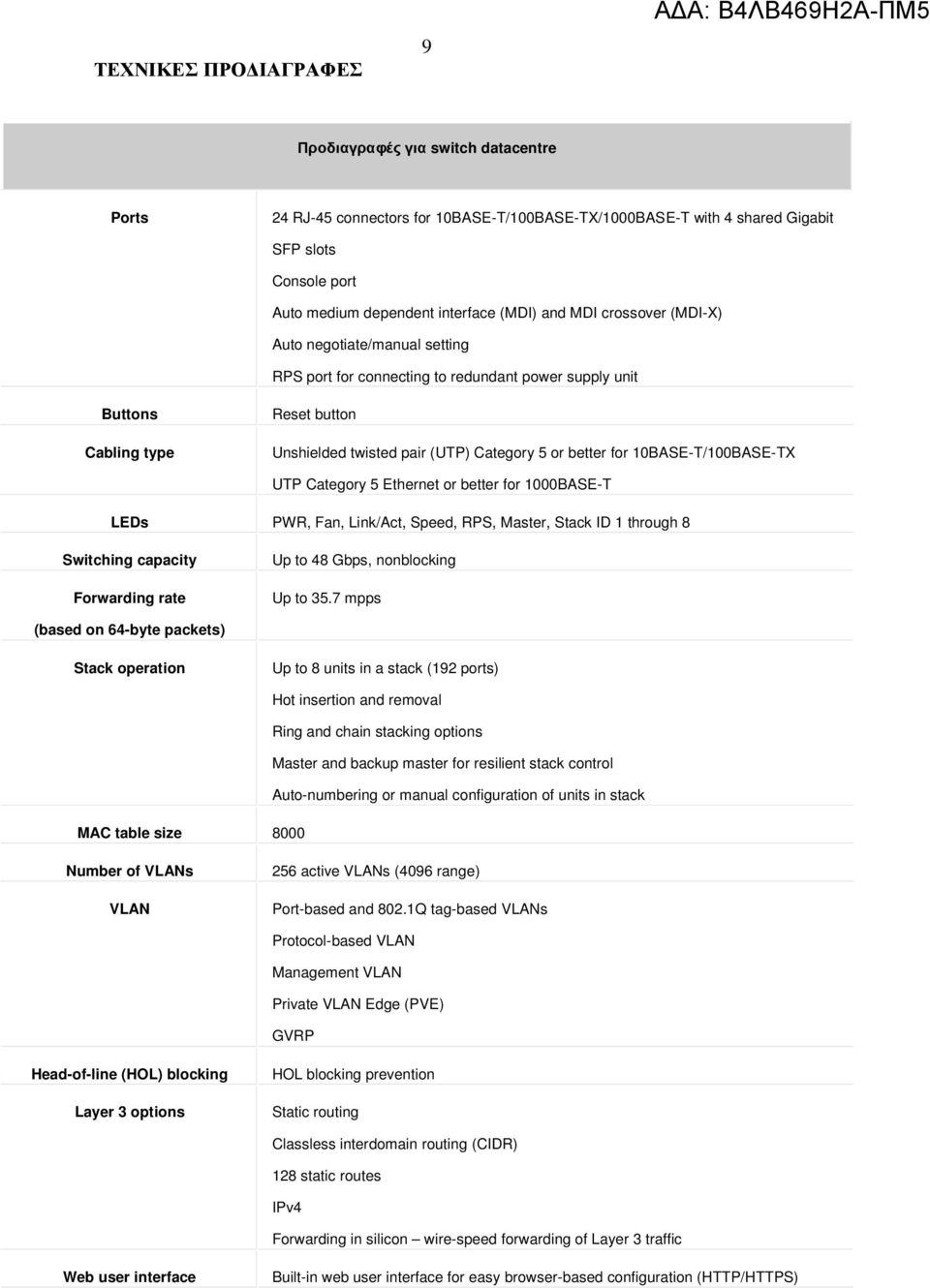

9 ΤΕΧΝΙΚΕΣ ΠΡΟ ΙΑΓΡΑΦΕΣ 9 Προδιαγραφές για switch datacentre Ports 24 RJ-45 connectors for 10BASE-T/100BASE-TX/1000BASE-T with 4 shared Gigabit SFP slots Console port Auto medium dependent interface (MDI) and MDI crossover (MDI-X) Auto negotiate/manual setting RPS port for connecting to redundant power supply unit Buttons Cabling type Reset button Unshielded twisted pair (UTP) Category 5 or better for 10BASE-T/100BASE-TX UTP Category 5 Ethernet or better for 1000BASE-T LEDs PWR, Fan, Link/Act, Speed, RPS, Master, Stack ID 1 through 8 Switching capacity Forwarding rate Up to 48 Gbps, nonblocking Up to 35.7 mpps (based on 64-byte packets) Stack operation Up to 8 units in a stack (192 ports) Hot insertion and removal Ring and chain stacking options Master and backup master for resilient stack control Auto-numbering or manual configuration of units in stack MAC table size 8000 Number of VLANs VLAN 256 active VLANs (4096 range) Port-based and 802.1Q tag-based VLANs Protocol-based VLAN Management VLAN Private VLAN Edge (PVE) GVRP Head-of-line (HOL) blocking Layer 3 options HOL blocking prevention Static routing Classless interdomain routing (CIDR) 128 static routes IPv4 Forwarding in silicon wire-speed forwarding of Layer 3 traffic Web user interface Built-in web user interface for easy browser-based configuration (HTTP/HTTPS)

10 10 SNMP SNMP MIBs SNMP versions 1, 2c, and 3 with support for traps RFC1213 MIB-2, RFC2863 interface MIB, RFC2665 Ether-like MIB, RFC1493 bridge MIB, RFC2674 extended bridge MIB (P-bridge, Q-bridge), RFC2819 RMON MIB (groups 1, 2, 3, and 9 only), RFC2737 entity MIB, RFC3621 Power Ethernet MIB, RFC 2618 RADIUS client MIB, RFC 1215 traps RMON Embedded RMON software agent supports 4 RMON groups (history, statistics, alarms, and events) for enhanced traffic management, monitoring, and analysis Firmware upgrade Web browser upgrade (HTTP) and Trivial File Transfer Protocol (TFTP) Dual images for resilient firmware upgrades Port mirroring Traffic on a port can be mirrored to another port for analysis with a network analyzer or RMON probe Other management Traceroute Single IP management SSL security for web user interface SSH RADIUS Port mirroring TFTP upgrade DHCP client BOOTP Simple Network Time Protocol (SNTP) Xmodem upgrade Cable diagnostics Ping Syslog Telnet client (SSH secure support) IEEE 802.1X 802.1X RADIUS authentication; MD5 hash Guest VLAN Single/multiple host mode Access control ACLs drop or rate limit based on: Source and destination MAC-based Source and destination IP address Protocol Port

11 11 VLAN Differentiated services code point (DSCP)/IP precedence TCP/User Datagram Protocol (UDP) source and destination ports 802.1p priority Ethernet type Internet Control Message Protocol (ICMP) packets Internet Group Management Protocol (IGMP) packets Up to 1018 rules Advanced Security IP Source Guard STP Root Guard Dynamic ARP Inspection DHCP Snooping Link aggregation Link aggregation using IEEE 802.3ad Link Aggregation Control Protocol (LACP) Up to 8 ports in up to 8 groups Storm control DoS prevention Broadcast and multicast storm protection DoS attack prevention Spanning Tree IEEE 802.1D Spanning Tree IEEE 802.1w Rapid Spanning Tree IEEE 802.1s Multiple Spanning Tree, Fast Linkover IGMP snooping IGMP (versions 1 and 2) snooping limits bandwidth-intensive video traffic to only the requestors. Supports 256 multicast groups. Power redundancy Priority levels Scheduling Class of service Connection to redundant power supply unit for power redundancy 4 hardware queues Priority queuing and weighted round-robin (WRR) Port based 802.1p VLAN priority based IPv4 IP precedence/tos/dscp based DiffServ Classification and re-marking ACLs Rate limiting Ingress policer Egress rate control Standards BASE-T Ethernet, 802.3u 100BASE-TX Fast Ethernet, 802.3ab 1000BASE-T Gigabit Ethernet, 802.3z Gigabit Ethernet, 802.3x flow control, 802.3ad LACP, 802.1d Spanning Tree Protocol (STP),

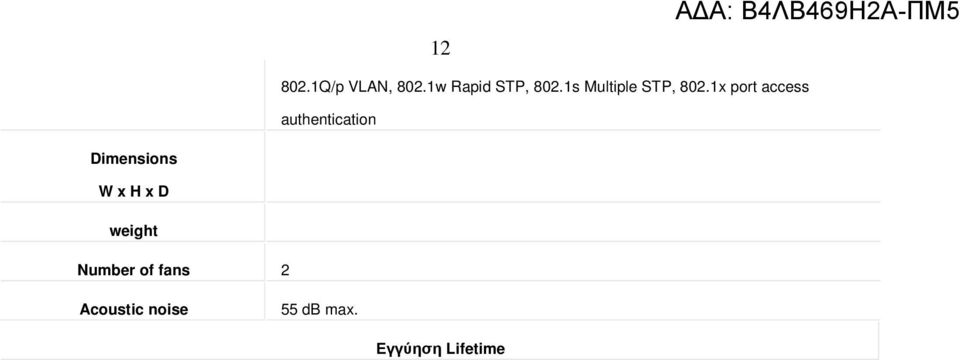

12 Q/p VLAN, 802.1w Rapid STP, 802.1s Multiple STP, 802.1x port access authentication Dimensions W x H x D weight Number of fans 2 Acoustic noise 55 db max. Εγγύηση Lifetime

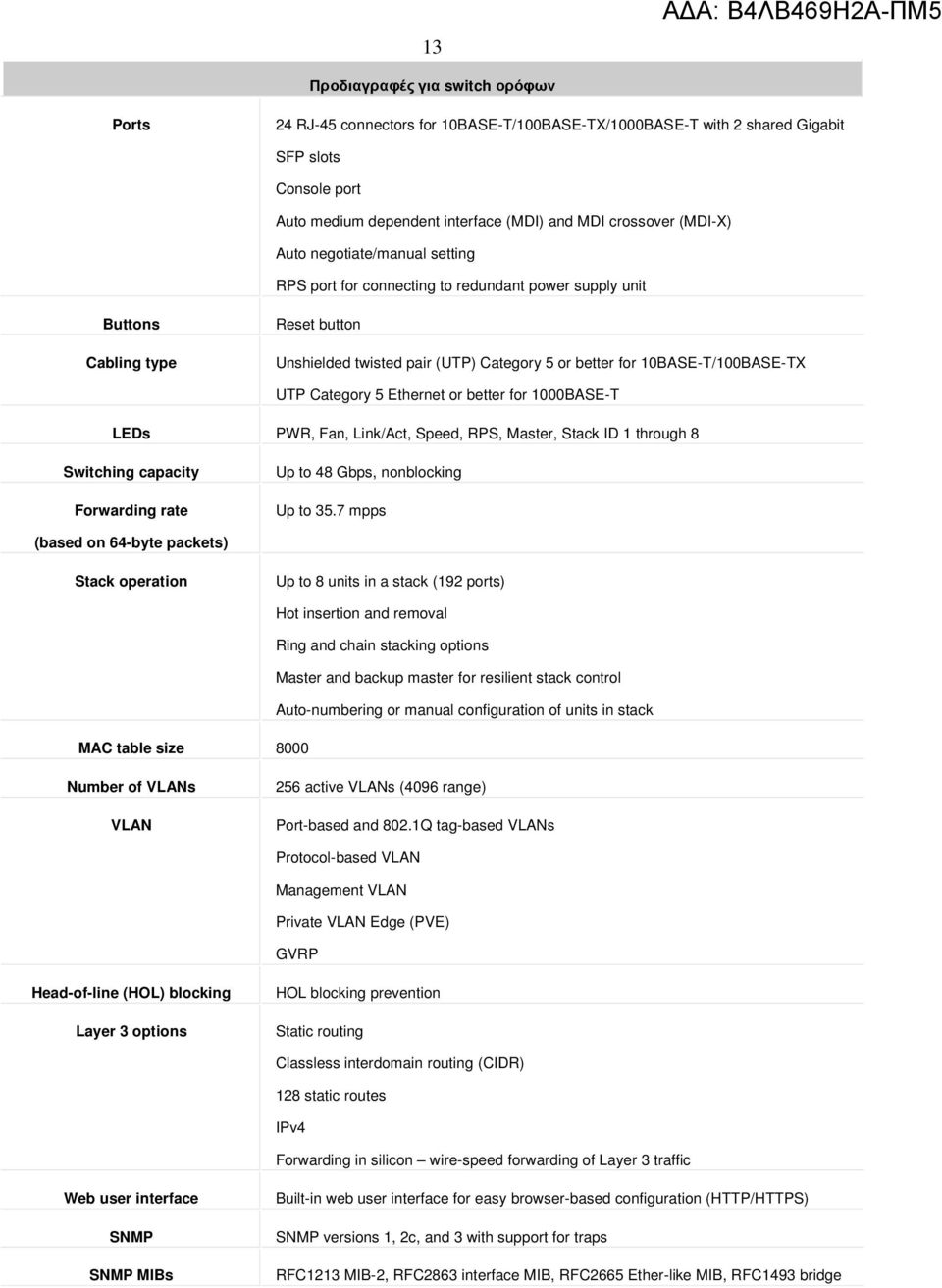

13 13 Προδιαγραφές για switch ορόφων Ports 24 RJ-45 connectors for 10BASE-T/100BASE-TX/1000BASE-T with 2 shared Gigabit SFP slots Console port Auto medium dependent interface (MDI) and MDI crossover (MDI-X) Auto negotiate/manual setting RPS port for connecting to redundant power supply unit Buttons Cabling type Reset button Unshielded twisted pair (UTP) Category 5 or better for 10BASE-T/100BASE-TX UTP Category 5 Ethernet or better for 1000BASE-T LEDs PWR, Fan, Link/Act, Speed, RPS, Master, Stack ID 1 through 8 Switching capacity Forwarding rate Up to 48 Gbps, nonblocking Up to 35.7 mpps (based on 64-byte packets) Stack operation Up to 8 units in a stack (192 ports) Hot insertion and removal Ring and chain stacking options Master and backup master for resilient stack control Auto-numbering or manual configuration of units in stack MAC table size 8000 Number of VLANs VLAN 256 active VLANs (4096 range) Port-based and 802.1Q tag-based VLANs Protocol-based VLAN Management VLAN Private VLAN Edge (PVE) GVRP Head-of-line (HOL) blocking Layer 3 options HOL blocking prevention Static routing Classless interdomain routing (CIDR) 128 static routes IPv4 Forwarding in silicon wire-speed forwarding of Layer 3 traffic Web user interface SNMP SNMP MIBs Built-in web user interface for easy browser-based configuration (HTTP/HTTPS) SNMP versions 1, 2c, and 3 with support for traps RFC1213 MIB-2, RFC2863 interface MIB, RFC2665 Ether-like MIB, RFC1493 bridge

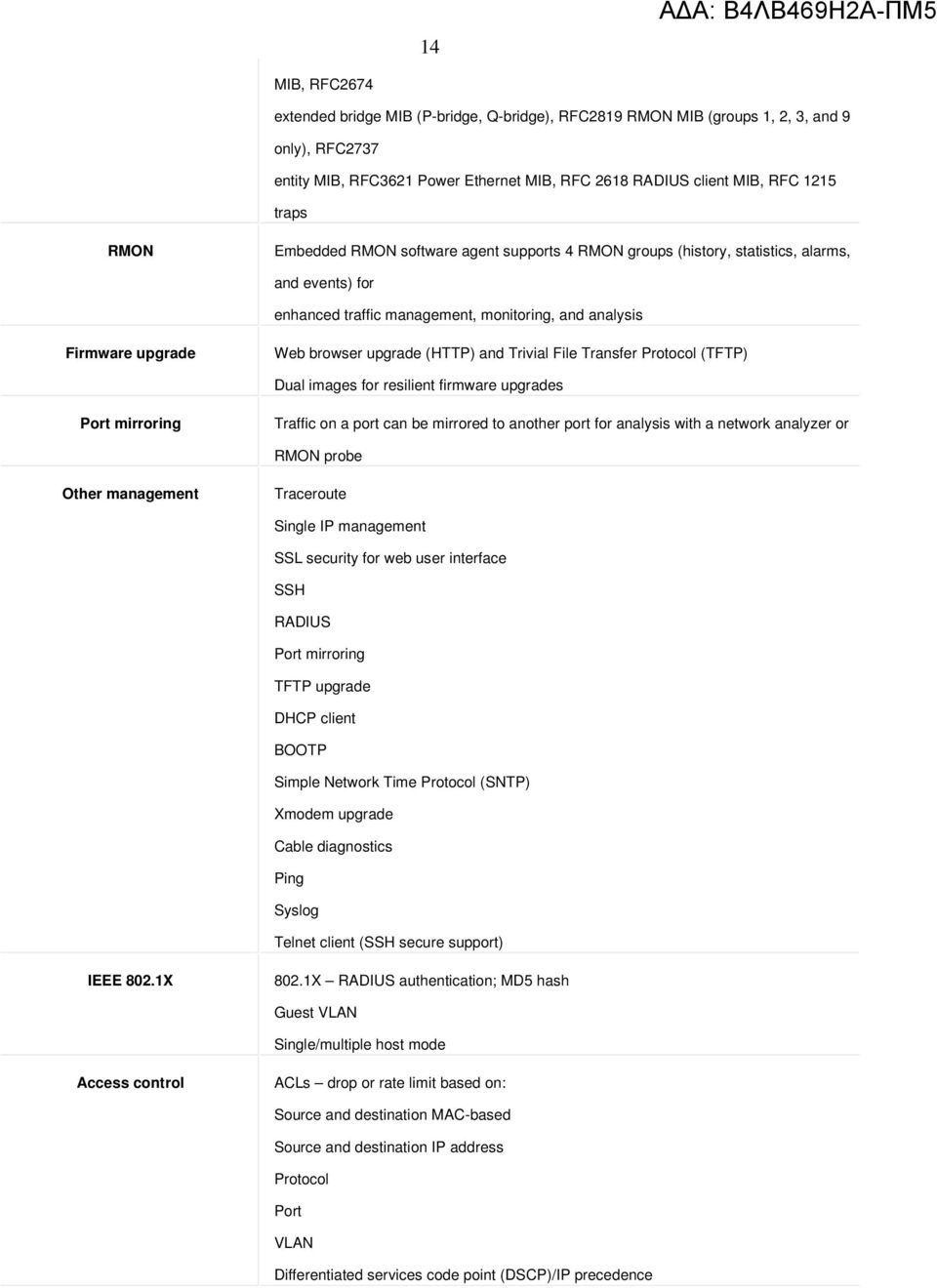

14 14 MIB, RFC2674 extended bridge MIB (P-bridge, Q-bridge), RFC2819 RMON MIB (groups 1, 2, 3, and 9 only), RFC2737 entity MIB, RFC3621 Power Ethernet MIB, RFC 2618 RADIUS client MIB, RFC 1215 traps RMON Embedded RMON software agent supports 4 RMON groups (history, statistics, alarms, and events) for enhanced traffic management, monitoring, and analysis Firmware upgrade Web browser upgrade (HTTP) and Trivial File Transfer Protocol (TFTP) Dual images for resilient firmware upgrades Port mirroring Traffic on a port can be mirrored to another port for analysis with a network analyzer or RMON probe Other management Traceroute Single IP management SSL security for web user interface SSH RADIUS Port mirroring TFTP upgrade DHCP client BOOTP Simple Network Time Protocol (SNTP) Xmodem upgrade Cable diagnostics Ping Syslog Telnet client (SSH secure support) IEEE 802.1X 802.1X RADIUS authentication; MD5 hash Guest VLAN Single/multiple host mode Access control ACLs drop or rate limit based on: Source and destination MAC-based Source and destination IP address Protocol Port VLAN Differentiated services code point (DSCP)/IP precedence

15 15 TCP/User Datagram Protocol (UDP) source and destination ports 802.1p priority Ethernet type Internet Control Message Protocol (ICMP) packets Internet Group Management Protocol (IGMP) packets Up to 1018 rules Advanced Security IP Source Guard STP Root Guard Dynamic ARP Inspection DHCP Snooping Link aggregation Link aggregation using IEEE 802.3ad Link Aggregation Control Protocol (LACP) Up to 8 ports in up to 8 groups Storm control DoS prevention Broadcast and multicast storm protection DoS attack prevention Spanning Tree IEEE 802.1D Spanning Tree IEEE 802.1w Rapid Spanning Tree IEEE 802.1s Multiple Spanning Tree, Fast Linkover IGMP snooping IGMP (versions 1 and 2) snooping limits bandwidth-intensive video traffic to only the requestors. Supports 256 multicast groups. Power redundancy Priority levels Scheduling Class of service Connection to redundant power supply unit for power redundancy 4 hardware queues Priority queuing and weighted round-robin (WRR) Port based 802.1p VLAN priority based IPv4 IP precedence/tos/dscp based DiffServ Classification and re-marking ACLs Rate limiting Ingress policer Egress rate control Standards BASE-T Ethernet, 802.3u 100BASE-TX Fast Ethernet, 802.3ab 1000BASE-T Gigabit Ethernet, 802.3z Gigabit Ethernet, 802.3x flow control, 802.3ad LACP, 802.1d Spanning Tree Protocol (STP), 802.1Q/p VLAN, 802.1w Rapid STP, 802.1s Multiple STP, 802.1x port access authentication

16 16 Dimensions W x H x D weight Number of fans 2 Acoustic noise 55 db max. Εγγύηση Lifetime
