1 ΑΡΙΣΤΟΤΕΛΕΙΟ ΠΑΝΕΠΙΣΤΗΜΙΟ ΘΕΣΣΑΛΟΝΙΚΗΣ ΓΕΝΙΚΗ ΔΙΕΥΘΥΝΣΗ ΤΕΧΝΙΚΩΝ ΥΠΗΡΕΣΙΩΝ ΚΑΙ ΜΗΧΑΝΟΡΓΑΝΩΣΗΣ ΔΙΕΥΘΥΝΣΗ ΠΡΟΓΡΑΜΜΑΤΙΣΜΟΥ ΜΕΛΕΤΩΝ ΚΑΙ ΕΚΤΕΛΕΣΗΣ ΕΡΓΩΝ ΤΜΗΜΑ ΠΡΟΓΡΑΜΜΑΤΙΣΜΟΥ ΚΑΙ ΜΕΛΕΤΩΝ ΕΡΓΟ:"Διαμόρφωση χώρων για την εγκατάσταση των Κοσμητειών των Σχολών, Οικονομικών και Πολιτικών Επιστημών, ΤΕΦΑΑ και Γεωπονίας του Α.Π.Θ.". 1 ΓΕΝΙΚΟΙ ΟΡΟΙ ΤΙΜΟΛΟΓΙΟ ΜΕΛΕΤΗΣ Τιμαριθμική 2012Α 1.1 Αντικείμενο του παρόντος Τιμολογίου είναι ο καθορισμός των τιμών μονάδος με τις οποίες θα εκτελεσθεί το έργο, όπως προδιαγράφεται στα λοιπά τεύχη δημοπράτησης που ορίζονται στη διακήρυξη. 1.2 Στις τιμές μονάδος του παρόντος Τιμολογίου, που αναφέρονται σε μονάδες περαιωμένης εργασίας και ισχύουν ενιαία για όλες τις εργασίες που θα εκτελεσθούν στην περιοχή του υπόψη έργου, ανεξάρτητα από την θέση αυτών περιλαμβάνονται: Όλες οι απαιτούμενες δαπάνες για την πλήρη και έντεχνη εκτέλεση των εργασιών του έργου, σύμφωνα με τους όρους του παρόντος, των τευχών και σχεδίων της μελέτης και των υπολοίπων τευχών Δημοπράτησης του έργου "Κάθε δαπάνη" γενικά, έστω και αν δεν κατονομάζεται ρητά αλλά είναι απαραίτητη για την πλήρη και έντεχνη εκτέλεση της μονάδας κάθε εργασίας. Καμία αξίωση ή διαμφισβήτηση δεν μπορεί να θεμελιωθεί που να έχει σχέση με το είδος και την απόδοση των μηχανημάτων, την ειδικότητα και τον αριθμό του εργατοτεχνικού προσωπικού, όπως και την δυνατότητα χρησιμοποίησης ή όχι μηχανικών μέσων. 1.3 Σύμφωνα με τα παραπάνω, ενδεικτικά και όχι περιοριστικά, μνημονεύονται (για απλή διευκρίνιση του όρου "κάθε δαπάνη") οι παρακάτω δαπάνες που περιλαμβάνονται στο περιεχόμενο των τιμών του παρόντος Τιμολογίου Οι δαπάνες των κάθε είδους επιβαρύνσεων στα υλικά από φόρους, δασμούς, ειδικούς φόρους κ.λπ. [πλην Φόρου Προστιθέμενης Αξίας (Φ.Π.Α.)] Ρητά καθορίζεται ότι στις τιμές μονάδας περιλαμβάνονται οι δασμοί και λοιποί φόροι, κρατήσεις, τέλη εισφοράς και δικαιώματα για προμήθειες εξοπλισμού και εφοδίων γενικά του έργου. Κατά συνέπεια και σύμφωνα με τις διατάξεις της Τελωνειακής Νομοθεσίας δεν παρέχεται ουσιαστικά στην Υπηρεσία, που θα εποπτεύσει την εκτέλεση του έργου, ή σε άλλη Υπηρεσία, η δυνατότητα να εγκρίνει χορήγηση οποιασδήποτε βεβαίωσης για την παροχή οποιασδήποτε ατέλειας ή απαλλαγής από τους δασμούς και τους υπόλοιπους φόρους, εισφορές και δικαιώματα στα υλικά και είδη εξοπλισμού του έργου, ούτε στους ενδιαφερόμενους δικαίωμα να ζητήσουν χορήγηση τέτοιας ατέλειας ή απαλλαγής έμμεσα ή άμεσα. Ο Ανάδοχος δεν απαλλάσσεται από τα τέλη διοδίων των κάθε είδους μεταφορικών μέσων Οι δαπάνες προμηθείας των πάσης φύσεως, ενσωματουμένων και μη, κυρίων και βοηθητικών υλικών, μεταφοράς τους στις θέσεις εκτέλεσης των εργασιών, αποθήκευσης, φύλαξης, επεξεργασίας τους (αν απαιτείται) και προσέγγισής τους, με τις απαιτούμενες φορτοεκφορτώσεις, τις ασφαλίσεις των μεταφορών, τις σταλίες των μεταφορικών μέσων και τις απαιτούμενες πλάγιες μεταφορές, εκτός των ειδικών περιπτώσεων, που η μεταφορά πληρώνεται ιδιαιτέρως με αντίστοιχα άρθρα του Τιμολογίου. Ομοίως οι δαπάνες για την φορτοεκφόρτωση και μεταφορά (με την σταλία μεταφορικών μέσων) των πλεοναζόντων ή/και ακατάλληλων προϊόντων εκσκαφών και λοιπών υλικών, σε κατάλληλους χώρους απόρριψης, λαμβανομένων υπόψη των ισχυόντων Περιβαλλοντικών Όρων, σύμφωνα με την Ε.Σ.Υ. και τους λοιπούς όρους δημοπράτησης Οι δαπάνες μισθών, ημερομισθίων, υπερωριών, υπερεργασιών, ασφαλιστικών εισφορών (στο Ι.Κ.Α., σε ασφαλιστικές εταιρείες, ή σε άλλους ημεδαπούς ή/και αλλοδαπούς ασφαλιστικούς οργανισμούς κλπ.), δώρων εορτών, επιδομάτων που καθορίζονται από τις ισχύουσες εκάστοτε Συλλογικές Συμβάσεις Εργασίας (αδείας, οικογενειακού, θέσεως, ανθυγιεινής εργασίας, εξαιρεσίμων αργιών κλπ), νυκτερινής απασχόλησης (πλην των έργων που η εκτέλεσή τους προβλέπεται κατά τις νυκτερινές ώρες και τιμολογούνται ιδιαιτέρως) κλπ, του πάσης φύσεως προσωπικού (επιστημονικού, εργατοτεχνικού όλων των ειδικοτήτων, υπαλλήλων εργοταξιακών γραφείων, οδηγών και χειριστών οχημάτων και μηχανημάτων, τεχνιτών συνεργείων κλπ.) ημεδαπού ή αλλοδαπού που απασχολείται για την κατασκευή του έργου, επί τόπου ή οπουδήποτε αλλού Οι δαπάνες εξασφάλισης εργοταξιακών χώρων, διαρρύθμισης αυτών, ανέγερσης γραφείων, εργαστηρίων και λοιπών εγκαταστάσεων του Αναδόχου, εξασφάλισης ύδρευσης, ηλεκτρικού ρεύματος, τηλεφωνικής σύνδεσης και αποχέτευσης των εργοταξιακών εγκαταστάσεων, καθώς και λοιπών απαιτουμένων ευκολιών, σύμφωνα με τους όρους δημοπράτησης Οι δαπάνες λειτουργίας όλων των εργοταξιακών εγκαταστάσεων και ευκολιών και απομάκρυνσής τους μετά την περαίωση του έργου, καθώς και οι δαπάνες αποκατάστασης των χώρων κατά τρόπο αποδεκτό από την Υπηρεσία και σύμφωνα με τους εγκεκριμένους Περιβαλλοντικούς Ορους Οι κάθε είδους δαπάνες για την εγκατάσταση, εξοπλισμό και λειτουργία εργοταξιακού εργαστηρίου, εάν προβλέπεται, την λήψη και μεταφορά των δοκιμίων και την εκτέλεση ελέγχων και δοκιμών, είτε στο εργοταξιακό εργαστήριο ή σε κρατικό ή σε ιδιωτικό της εγκρίσεως της Υπηρεσίας, σύμφωνα με τους όρους δημοπράτησης Οι δαπάνες εγκατάστασης και λειτουργίας μονάδων παραγωγής σκυροδέματος, και προκατασκευασμένων στοιχείων (όταν προβλέπονται προς ενσωμάτωση στο έργο) στον εργοταξιακό χώρο ή εκτός αυτού. Στις δαπάνες αυτές περιλαμβάνονται: η εξασφάλιση του απαιτουμένου χώρου, η κατασκευή των υποδομών, κτιριακών και λοιπών έργων των μονάδων, η εγκατάσταση του απαιτουμένου κατά περίπτωση εξοπλισμού, οι λειτουργικές δαπάνες πάσης φύσεως, οι φορτοεκφορτώσεις και μεταφορές των πρώτων υλών στην μονάδα και των παραγομένων

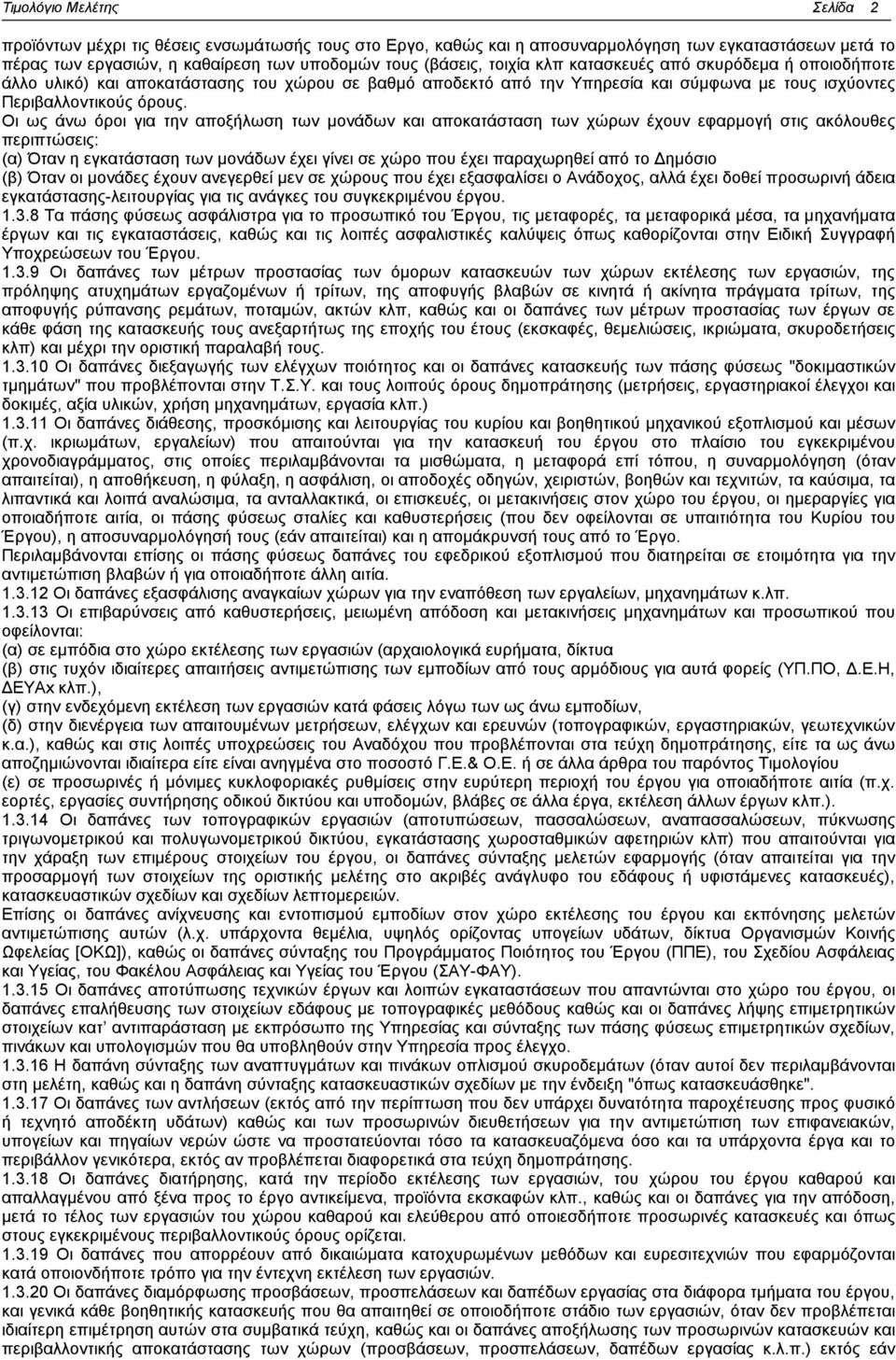

2 Σελίδα 2 προϊόντων μέχρι τις θέσεις ενσωμάτωσής τους στο Εργο, καθώς και η αποσυναρμολόγηση των εγκαταστάσεων μετά το πέρας των εργασιών, η καθαίρεση των υποδομών τους (βάσεις, τοιχία κλπ κατασκευές από σκυρόδεμα ή οποιοδήποτε άλλο υλικό) και αποκατάστασης του χώρου σε βαθμό αποδεκτό από την Υπηρεσία και σύμφωνα με τους ισχύοντες Περιβαλλοντικούς όρους. Οι ως άνω όροι για την αποξήλωση των μονάδων και αποκατάσταση των χώρων έχουν εφαρμογή στις ακόλουθες περιπτώσεις: (α) Όταν η εγκατάσταση των μονάδων έχει γίνει σε χώρο που έχει παραχωρηθεί από το Δημόσιο (β) Όταν οι μονάδες έχουν ανεγερθεί μεν σε χώρους που έχει εξασφαλίσει ο Ανάδοχος, αλλά έχει δοθεί προσωρινή άδεια εγκατάστασης-λειτουργίας για τις ανάγκες του συγκεκριμένου έργου Τα πάσης φύσεως ασφάλιστρα για το προσωπικό του Έργου, τις μεταφορές, τα μεταφορικά μέσα, τα μηχανήματα έργων και τις εγκαταστάσεις, καθώς και τις λοιπές ασφαλιστικές καλύψεις όπως καθορίζονται στην Ειδική Συγγραφή Υποχρεώσεων του Έργου Οι δαπάνες των μέτρων προστασίας των όμορων κατασκευών των χώρων εκτέλεσης των εργασιών, της πρόληψης ατυχημάτων εργαζομένων ή τρίτων, της αποφυγής βλαβών σε κινητά ή ακίνητα πράγματα τρίτων, της αποφυγής ρύπανσης ρεμάτων, ποταμών, ακτών κλπ, καθώς και οι δαπάνες των μέτρων προστασίας των έργων σε κάθε φάση της κατασκευής τους ανεξαρτήτως της εποχής του έτους (εκσκαφές, θεμελιώσεις, ικριώματα, σκυροδετήσεις κλπ) και μέχρι την οριστική παραλαβή τους Οι δαπάνες διεξαγωγής των ελέγχων ποιότητος και οι δαπάνες κατασκευής των πάσης φύσεως "δοκιμαστικών τμημάτων" που προβλέπονται στην Τ.Σ.Υ. και τους λοιπούς όρους δημοπράτησης (μετρήσεις, εργαστηριακοί έλεγχοι και δοκιμές, αξία υλικών, χρήση μηχανημάτων, εργασία κλπ.) Οι δαπάνες διάθεσης, προσκόμισης και λειτουργίας του κυρίου και βοηθητικού μηχανικού εξοπλισμού και μέσων (π.χ. ικριωμάτων, εργαλείων) που απαιτούνται για την κατασκευή του έργου στο πλαίσιο του εγκεκριμένου χρονοδιαγράμματος, στις οποίες περιλαμβάνονται τα μισθώματα, η μεταφορά επί τόπου, η συναρμολόγηση (όταν απαιτείται), η αποθήκευση, η φύλαξη, η ασφάλιση, οι αποδοχές οδηγών, χειριστών, βοηθών και τεχνιτών, τα καύσιμα, τα λιπαντικά και λοιπά αναλώσιμα, τα ανταλλακτικά, οι επισκευές, οι μετακινήσεις στον χώρο του έργου, οι ημεραργίες για οποιαδήποτε αιτία, οι πάσης φύσεως σταλίες και καθυστερήσεις (που δεν οφείλονται σε υπαιτιότητα του Κυρίου του Έργου), η αποσυναρμολόγησή τους (εάν απαιτείται) και η απομάκρυνσή τους από το Έργο. Περιλαμβάνονται επίσης οι πάσης φύσεως δαπάνες του εφεδρικού εξοπλισμού που διατηρείται σε ετοιμότητα για την αντιμετώπιση βλαβών ή για οποιαδήποτε άλλη αιτία Οι δαπάνες εξασφάλισης αναγκαίων χώρων για την εναπόθεση των εργαλείων, μηχανημάτων κ.λπ Οι επιβαρύνσεις από καθυστερήσεις, μειωμένη απόδοση και μετακινήσεις μηχανημάτων και προσωπικού που οφείλονται: (α) σε εμπόδια στο χώρο εκτέλεσης των εργασιών (αρχαιολογικά ευρήματα, δίκτυα (β) στις τυχόν ιδιαίτερες απαιτήσεις αντιμετώπισης των εμποδίων από τους αρμόδιους για αυτά φορείς (ΥΠ.ΠΟ, Δ.Ε.Η, ΔΕΥΑx κλπ.), (γ) στην ενδεχόμενη εκτέλεση των εργασιών κατά φάσεις λόγω των ως άνω εμποδίων, (δ) στην διενέργεια των απαιτουμένων μετρήσεων, ελέγχων και ερευνών (τοπογραφικών, εργαστηριακών, γεωτεχνικών κ.α.), καθώς και στις λοιπές υποχρεώσεις του Αναδόχου που προβλέπονται στα τεύχη δημοπράτησης, είτε τα ως άνω αποζημιώνονται ιδιαίτερα είτε είναι ανηγμένα στο ποσοστό Γ.Ε.& Ο.Ε. ή σε άλλα άρθρα του παρόντος Τιμολογίου (ε) σε προσωρινές ή μόνιμες κυκλοφοριακές ρυθμίσεις στην ευρύτερη περιοχή του έργου για οποιαδήποτε αιτία (π.χ. εορτές, εργασίες συντήρησης οδικού δικτύου και υποδομών, βλάβες σε άλλα έργα, εκτέλεση άλλων έργων κλπ.) Οι δαπάνες των τοπογραφικών εργασιών (αποτυπώσεων, πασσαλώσεων, αναπασσαλώσεων, πύκνωσης τριγωνομετρικού και πολυγωνομετρικού δικτύου, εγκατάστασης χωροσταθμικών αφετηριών κλπ) που απαιτούνται για την χάραξη των επιμέρους στοιχείων του έργου, οι δαπάνες σύνταξης μελετών εφαρμογής (όταν απαιτείται για την προσαρμογή των στοιχείων της οριστικής μελέτης στο ακριβές ανάγλυφο του εδάφους ή υφιστάμενες κατασκευές), κατασκευαστικών σχεδίων και σχεδίων λεπτομερειών. Επίσης οι δαπάνες ανίχνευσης και εντοπισμού εμποδίων στον χώρο εκτέλεσης του έργου και εκπόνησης μελετών αντιμετώπισης αυτών (λ.χ. υπάρχοντα θεμέλια, υψηλός ορίζοντας υπογείων υδάτων, δίκτυα Οργανισμών Κοινής Ωφελείας [ΟΚΩ]), καθώς οι δαπάνες σύνταξης του Προγράμματος Ποιότητος του Έργου (ΠΠΕ), του Σχεδίου Ασφάλειας και Υγείας, του Φακέλου Ασφάλειας και Υγείας του Έργου (ΣΑΥ-ΦΑΥ) Οι δαπάνες αποτύπωσης τεχνικών έργων και λοιπών εγκαταστάσεων που απαντώνται στο χώρο του έργου, οι δαπάνες επαλήθευσης των στοιχείων εδάφους με τοπογραφικές μεθόδους καθώς και οι δαπάνες λήψης επιμετρητικών στοιχείων κατ αντιπαράσταση με εκπρόσωπο της Υπηρεσίας και σύνταξης των πάσης φύσεως επιμετρητικών σχεδίων, πινάκων και υπολογισμών που θα υποβληθούν στην Υπηρεσία προς έλεγχο Η δαπάνη σύνταξης των αναπτυγμάτων και πινάκων οπλισμού σκυροδεμάτων (όταν αυτοί δεν περιλαμβάνονται στη μελέτη, καθώς και η δαπάνη σύνταξης κατασκευαστικών σχεδίων με την ένδειξη "όπως κατασκευάσθηκε" Οι δαπάνες των αντλήσεων (εκτός από την περίπτωση που δεν υπάρχει δυνατότητα παροχέτευσης προς φυσικό ή τεχνητό αποδέκτη υδάτων) καθώς και των προσωρινών διευθετήσεων για την αντιμετώπιση των επιφανειακών, υπογείων και πηγαίων νερών ώστε να προστατεύονται τόσο τα κατασκευαζόμενα όσο και τα υπάρχοντα έργα και το περιβάλλον γενικότερα, εκτός αν προβλέπεται διαφορετικά στα τεύχη δημοπράτησης Οι δαπάνες διατήρησης, κατά την περίοδο εκτέλεσης των εργασιών, του χώρου του έργου καθαρού και απαλλαγμένου από ξένα προς το έργο αντικείμενα, προϊόντα εκσκαφών κλπ., καθώς και οι δαπάνες για την απόδοση, μετά το τέλος των εργασιών του χώρου καθαρού και ελεύθερου από οποιεσδήποτε προσωρινές κατασκευές και όπως στους εγκεκριμένους περιβαλλοντικούς όρους ορίζεται Οι δαπάνες που απορρέουν από δικαιώματα κατοχυρωμένων μεθόδων και ευρεσιτεχνιών που εφαρμόζονται κατά οποιονδήποτε τρόπο για την έντεχνη εκτέλεση των εργασιών Οι δαπάνες διαμόρφωσης προσβάσεων, προσπελάσεων και δαπέδων εργασίας στα διάφορα τμήματα του έργου, και γενικά κάθε βοηθητικής κατασκευής που θα απαιτηθεί σε οποιοδήποτε στάδιο των εργασιών, όταν δεν προβλέπεται ιδιαίτερη επιμέτρηση αυτών στα συμβατικά τεύχη, καθώς και οι δαπάνες αποξήλωσης των προσωρινών κατασκευών και περιβαλλοντικής αποκατάστασης των χώρων (προσβάσεων, προσπελάσεων, δαπέδων εργασίας κ.λ.π.) εκτός εάν

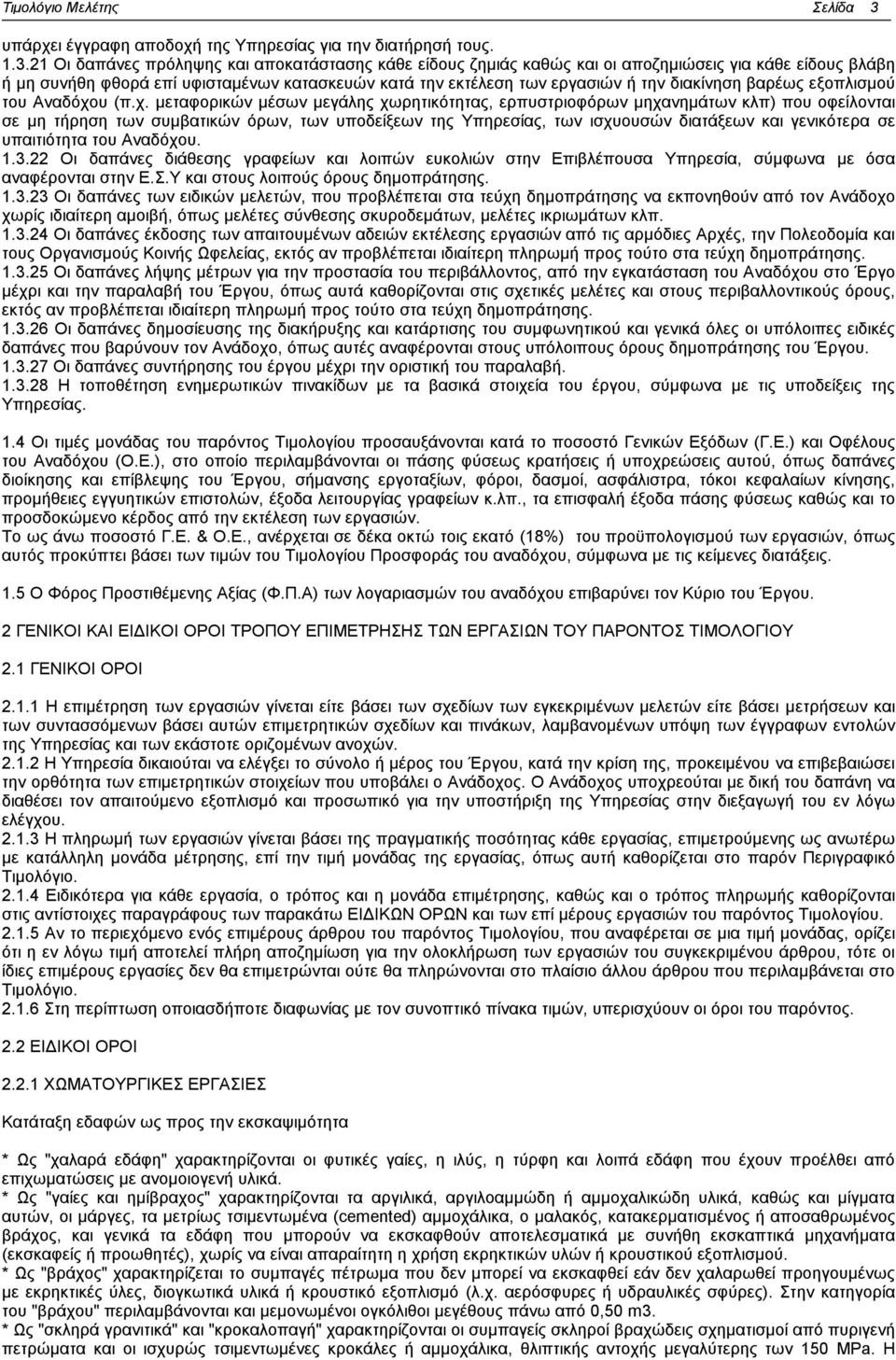

3 Σελίδα 3 υπάρχει έγγραφη αποδοχή της Υπηρεσίας για την διατήρησή τους Οι δαπάνες πρόληψης και αποκατάστασης κάθε είδους ζημιάς καθώς και οι αποζημιώσεις για κάθε είδους βλάβη ή μη συνήθη φθορά επί υφισταμένων κατασκευών κατά την εκτέλεση των εργασιών ή την διακίνηση βαρέως εξοπλισμού του Αναδόχου (π.χ. μεταφορικών μέσων μεγάλης χωρητικότητας, ερπυστριοφόρων μηχανημάτων κλπ) που οφείλονται σε μη τήρηση των συμβατικών όρων, των υποδείξεων της Υπηρεσίας, των ισχυουσών διατάξεων και γενικότερα σε υπαιτιότητα του Αναδόχου Οι δαπάνες διάθεσης γραφείων και λοιπών ευκολιών στην Επιβλέπουσα Υπηρεσία, σύμφωνα με όσα αναφέρονται στην Ε.Σ.Υ και στους λοιπούς όρους δημοπράτησης Οι δαπάνες των ειδικών μελετών, που προβλέπεται στα τεύχη δημοπράτησης να εκπονηθούν από τον Ανάδοχο χωρίς ιδιαίτερη αμοιβή, όπως μελέτες σύνθεσης σκυροδεμάτων, μελέτες ικριωμάτων κλπ Οι δαπάνες έκδοσης των απαιτουμένων αδειών εκτέλεσης εργασιών από τις αρμόδιες Αρχές, την Πολεοδομία και τους Οργανισμούς Κοινής Ωφελείας, εκτός αν προβλέπεται ιδιαίτερη πληρωμή προς τούτο στα τεύχη δημοπράτησης Οι δαπάνες λήψης μέτρων για την προστασία του περιβάλλοντος, από την εγκατάσταση του Αναδόχου στο Έργο μέχρι και την παραλαβή του Έργου, όπως αυτά καθορίζονται στις σχετικές μελέτες και στους περιβαλλοντικούς όρους, εκτός αν προβλέπεται ιδιαίτερη πληρωμή προς τούτο στα τεύχη δημοπράτησης Οι δαπάνες δημοσίευσης της διακήρυξης και κατάρτισης του συμφωνητικού και γενικά όλες οι υπόλοιπες ειδικές δαπάνες που βαρύνουν τον Ανάδοχο, όπως αυτές αναφέρονται στους υπόλοιπους όρους δημοπράτησης του Έργου Οι δαπάνες συντήρησης του έργου μέχρι την οριστική του παραλαβή Η τοποθέτηση ενημερωτικών πινακίδων με τα βασικά στοιχεία του έργου, σύμφωνα με τις υποδείξεις της Υπηρεσίας. 1.4 Οι τιμές μονάδας του παρόντος Τιμολογίου προσαυξάνονται κατά το ποσοστό Γενικών Εξόδων (Γ.Ε.) και Οφέλους του Αναδόχου (Ο.Ε.), στο οποίο περιλαμβάνονται οι πάσης φύσεως κρατήσεις ή υποχρεώσεις αυτού, όπως δαπάνες διοίκησης και επίβλεψης του Έργου, σήμανσης εργοταξίων, φόροι, δασμοί, ασφάλιστρα, τόκοι κεφαλαίων κίνησης, προμήθειες εγγυητικών επιστολών, έξοδα λειτουργίας γραφείων κ.λπ., τα επισφαλή έξοδα πάσης φύσεως καθώς και το προσδοκώμενο κέρδος από την εκτέλεση των εργασιών. Το ως άνω ποσοστό Γ.Ε. & Ο.Ε., ανέρχεται σε δέκα οκτώ τοις εκατό (18%) του προϋπολογισμού των εργασιών, όπως αυτός προκύπτει βάσει των τιμών του Τιμολογίου Προσφοράς του αναδόχου, σύμφωνα με τις κείμενες διατάξεις. 1.5 Ο Φόρος Προστιθέμενης Αξίας (Φ.Π.Α) των λογαριασμών του αναδόχου επιβαρύνει τον Κύριο του Έργου. 2 ΓΕΝΙΚΟΙ ΚΑΙ ΕΙΔΙΚΟΙ ΟΡΟΙ ΤΡΟΠΟΥ ΕΠΙΜΕΤΡΗΣΗΣ ΤΩΝ ΕΡΓΑΣΙΩΝ ΤΟΥ ΠΑΡΟΝΤΟΣ ΤΙΜΟΛΟΓΙΟΥ 2.1 ΓΕΝΙΚΟΙ ΟΡΟΙ Η επιμέτρηση των εργασιών γίνεται είτε βάσει των σχεδίων των εγκεκριμένων μελετών είτε βάσει μετρήσεων και των συντασσόμενων βάσει αυτών επιμετρητικών σχεδίων και πινάκων, λαμβανομένων υπόψη των έγγραφων εντολών της Υπηρεσίας και των εκάστοτε οριζομένων ανοχών Η Υπηρεσία δικαιούται να ελέγξει το σύνολο ή μέρος του Έργου, κατά την κρίση της, προκειμένου να επιβεβαιώσει την ορθότητα των επιμετρητικών στοιχείων που υποβάλει ο Ανάδοχος. Ο Ανάδοχος υποχρεούται με δική του δαπάνη να διαθέσει τον απαιτούμενο εξοπλισμό και προσωπικό για την υποστήριξη της Υπηρεσίας στην διεξαγωγή του εν λόγω ελέγχου Η πληρωμή των εργασιών γίνεται βάσει της πραγματικής ποσότητας κάθε εργασίας, επιμετρούμενης ως ανωτέρω με κατάλληλη μονάδα μέτρησης, επί την τιμή μονάδας της εργασίας, όπως αυτή καθορίζεται στο παρόν Περιγραφικό Τιμολόγιο Ειδικότερα για κάθε εργασία, ο τρόπος και η μονάδα επιμέτρησης, καθώς και ο τρόπος πληρωμής καθορίζονται στις αντίστοιχες παραγράφους των παρακάτω ΕΙΔΙΚΩΝ ΟΡΩΝ και των επί μέρους εργασιών του παρόντος Τιμολογίου Αν το περιεχόμενο ενός επιμέρους άρθρου του παρόντος Τιμολογίου, που αναφέρεται σε μια τιμή μονάδας, ορίζει ότι η εν λόγω τιμή αποτελεί πλήρη αποζημίωση για την ολοκλήρωση των εργασιών του συγκεκριμένου άρθρου, τότε οι ίδιες επιμέρους εργασίες δεν θα επιμετρώνται ούτε θα πληρώνονται στο πλαίσιο άλλου άρθρου που περιλαμβάνεται στο Τιμολόγιο Στη περίπτωση οποιασδήποτε διαφωνίας με τον συνοπτικό πίνακα τιμών, υπερισχύουν οι όροι του παρόντος. 2.2 ΕΙΔΙΚΟΙ ΟΡΟΙ ΧΩΜΑΤΟΥΡΓΙΚΕΣ ΕΡΓΑΣΙΕΣ Κατάταξη εδαφών ως προς την εκσκαψιμότητα * Ως "χαλαρά εδάφη" χαρακτηρίζονται οι φυτικές γαίες, η ιλύς, η τύρφη και λοιπά εδάφη που έχουν προέλθει από επιχωματώσεις με ανομοιογενή υλικά. * Ως "γαίες και ημίβραχος" χαρακτηρίζονται τα αργιλικά, αργιλοαμμώδη ή αμμοχαλικώδη υλικά, καθώς και μίγματα αυτών, οι μάργες, τα μετρίως τσιμεντωμένα (cemented) αμμοχάλικα, ο μαλακός, κατακερματισμένος ή αποσαθρωμένος βράχος, και γενικά τα εδάφη που μπορούν να εκσκαφθούν αποτελεσματικά με συνήθη εκσκαπτικά μηχανήματα (εκσκαφείς ή προωθητές), χωρίς να είναι απαραίτητη η χρήση εκρηκτικών υλών ή κρουστικού εξοπλισμού. * Ως "βράχος" χαρακτηρίζεται το συμπαγές πέτρωμα που δεν μπορεί να εκσκαφθεί εάν δεν χαλαρωθεί προηγουμένως με εκρηκτικές ύλες, διογκωτικά υλικά ή κρουστικό εξοπλισμό (λ.χ. αερόσφυρες ή υδραυλικές σφύρες). Στην κατηγορία του "βράχου" περιλαμβάνονται και μεμονωμένοι ογκόλιθοι μεγέθους πάνω από 0,50 m3. * Ως "σκληρά γρανιτικά" και "κροκαλοπαγή" χαρακτηρίζονται οι συμπαγείς σκληροί βραχώδεις σχηματισμοί από πυριγενή πετρώματα και οι ισχυρώς τσιμεντωμένες κροκάλες ή αμμοχάλικα, θλιπτικής αντοχής μεγαλύτερης των 150 MPa. Η

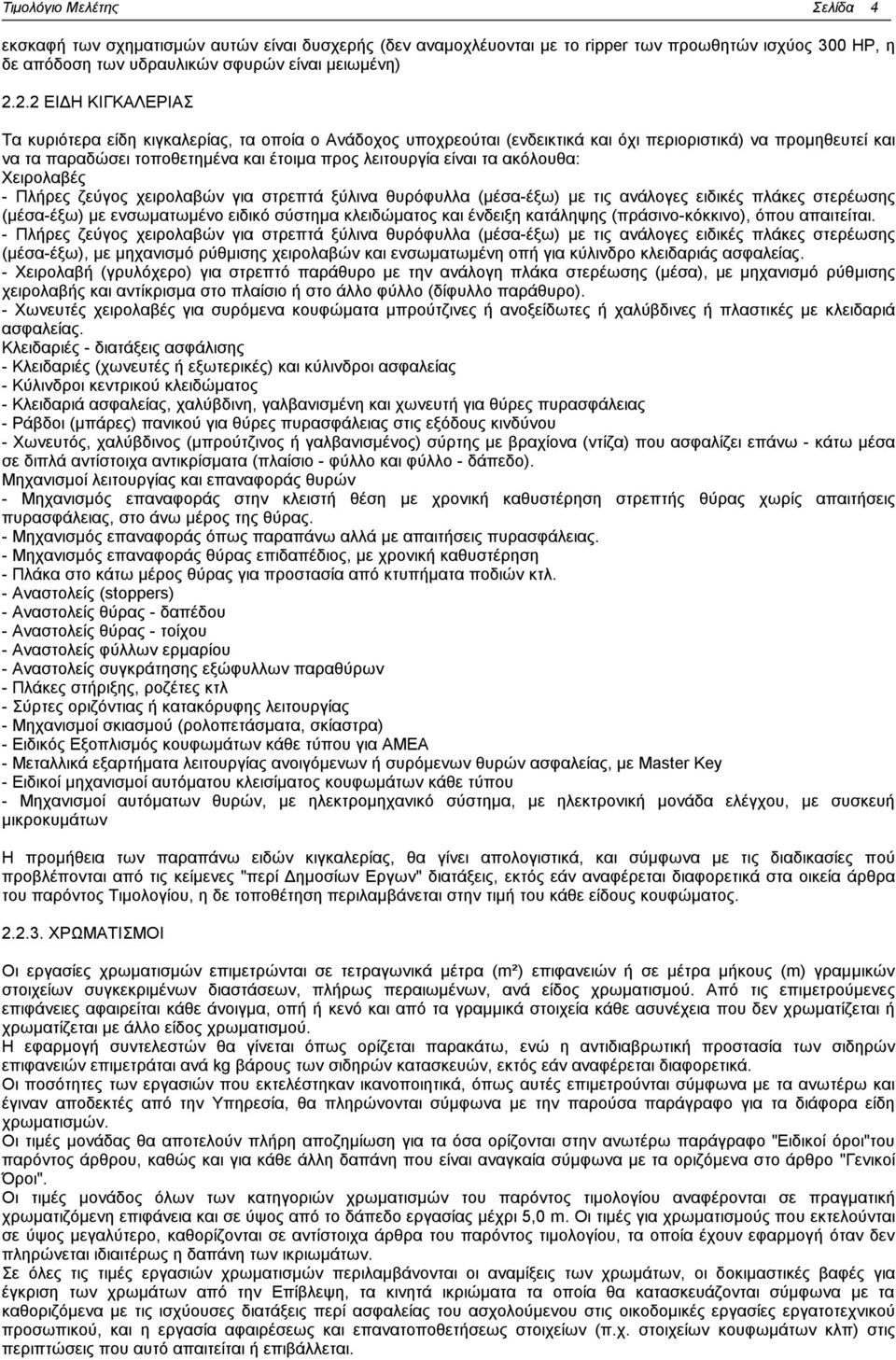

4 Σελίδα 4 εκσκαφή των σχηματισμών αυτών είναι δυσχερής (δεν αναμοχλέυονται με το ripper των προωθητών ισχύος 300 ΗΡ, η δε απόδοση των υδραυλικών σφυρών είναι μειωμένη) ΕΙΔΗ ΚΙΓΚΑΛΕΡΙΑΣ Τα κυριότερα είδη κιγκαλερίας, τα οποία ο Ανάδοχος υποχρεούται (ενδεικτικά και όχι περιοριστικά) να προμηθευτεί και να τα παραδώσει τοποθετημένα και έτοιμα προς λειτουργία είναι τα ακόλουθα: Χειρολαβές - Πλήρες ζεύγος χειρολαβών για στρεπτά ξύλινα θυρόφυλλα (μέσα-έξω) με τις ανάλογες ειδικές πλάκες στερέωσης (μέσα-έξω) με ενσωματωμένο ειδικό σύστημα κλειδώματος και ένδειξη κατάληψης (πράσινο-κόκκινο), όπου απαιτείται. - Πλήρες ζεύγος χειρολαβών για στρεπτά ξύλινα θυρόφυλλα (μέσα-έξω) με τις ανάλογες ειδικές πλάκες στερέωσης (μέσα-έξω), με μηχανισμό ρύθμισης χειρολαβών και ενσωματωμένη οπή για κύλινδρο κλειδαριάς ασφαλείας. - Χειρολαβή (γρυλόχερο) για στρεπτό παράθυρο με την ανάλογη πλάκα στερέωσης (μέσα), με μηχανισμό ρύθμισης χειρολαβής και αντίκρισμα στο πλαίσιο ή στο άλλο φύλλο (δίφυλλο παράθυρο). - Χωνευτές χειρολαβές για συρόμενα κουφώματα μπρούτζινες ή ανοξείδωτες ή χαλύβδινες ή πλαστικές με κλειδαριά ασφαλείας. Κλειδαριές - διατάξεις ασφάλισης - Κλειδαριές (χωνευτές ή εξωτερικές) και κύλινδροι ασφαλείας - Κύλινδροι κεντρικού κλειδώματος - Κλειδαριά ασφαλείας, χαλύβδινη, γαλβανισμένη και χωνευτή για θύρες πυρασφάλειας - Ράβδοι (μπάρες) πανικού για θύρες πυρασφάλειας στις εξόδους κινδύνου - Χωνευτός, χαλύβδινος (μπρούτζινος ή γαλβανισμένος) σύρτης με βραχίονα (ντίζα) που ασφαλίζει επάνω - κάτω μέσα σε διπλά αντίστοιχα αντικρίσματα (πλαίσιο - φύλλο και φύλλο - δάπεδο). Μηχανισμοί λειτουργίας και επαναφοράς θυρών - Μηχανισμός επαναφοράς στην κλειστή θέση με χρονική καθυστέρηση στρεπτής θύρας χωρίς απαιτήσεις πυρασφάλειας, στο άνω μέρος της θύρας. - Μηχανισμός επαναφοράς όπως παραπάνω αλλά με απαιτήσεις πυρασφάλειας. - Μηχανισμός επαναφοράς θύρας επιδαπέδιος, με χρονική καθυστέρηση - Πλάκα στο κάτω μέρος θύρας για προστασία από κτυπήματα ποδιών κτλ. - Αναστολείς (stoppers) - Αναστολείς θύρας - δαπέδου - Αναστολείς θύρας - τοίχου - Αναστολείς φύλλων ερμαρίου - Αναστολείς συγκράτησης εξώφυλλων παραθύρων - Πλάκες στήριξης, ροζέτες κτλ - Σύρτες οριζόντιας ή κατακόρυφης λειτουργίας - Μηχανισμοί σκιασμού (ρολοπετάσματα, σκίαστρα) - Ειδικός Εξοπλισμός κουφωμάτων κάθε τύπου για ΑΜΕΑ - Μεταλλικά εξαρτήματα λειτουργίας ανοιγόμενων ή συρόμενων θυρών ασφαλείας, με Master Key - Ειδικοί μηχανισμοί αυτόματου κλεισίματος κουφωμάτων κάθε τύπου - Μηχανισμοί αυτόματων θυρών, με ηλεκτρομηχανικό σύστημα, με ηλεκτρονική μονάδα ελέγχου, με συσκευή μικροκυμάτων Η προμήθεια των παραπάνω ειδών κιγκαλερίας, θα γίνει απολογιστικά, και σύμφωνα με τις διαδικασίες πού προβλέπονται από τις κείμενες "περί Δημοσίων Εργων" διατάξεις, εκτός εάν αναφέρεται διαφορετικά στα οικεία άρθρα του παρόντος Τιμολογίου, η δε τοποθέτηση περιλαμβάνεται στην τιμή του κάθε είδους κουφώματος ΧΡΩΜΑΤΙΣΜΟΙ Οι εργασίες χρωματισμών επιμετρώνται σε τετραγωνικά μέτρα (m²) επιφανειών ή σε μέτρα μήκους (m) γραμμικών στοιχείων συγκεκριμένων διαστάσεων, πλήρως περαιωμένων, ανά είδος χρωματισμού. Από τις επιμετρούμενες επιφάνειες αφαιρείται κάθε άνοιγμα, οπή ή κενό και από τα γραμμικά στοιχεία κάθε ασυνέχεια που δεν χρωματίζεται ή χρωματίζεται με άλλο είδος χρωματισμού. Η εφαρμογή συντελεστών θα γίνεται όπως ορίζεται παρακάτω, ενώ η αντιδιαβρωτική προστασία των σιδηρών επιφανειών επιμετράται ανά kg βάρους των σιδηρών κατασκευών, εκτός εάν αναφέρεται διαφορετικά. Οι ποσότητες των εργασιών που εκτελέστηκαν ικανοποιητικά, όπως αυτές επιμετρούνται σύμφωνα με τα ανωτέρω και έγιναν αποδεκτές από την Υπηρεσία, θα πληρώνονται σύμφωνα με την παρούσα παράγραφο για τα διάφορα είδη χρωματισμών. Οι τιμές μονάδας θα αποτελούν πλήρη αποζημίωση για τα όσα ορίζονται στην ανωτέρω παράγραφο "Ειδικοί όροι"του παρόντος άρθρου, καθώς και για κάθε άλλη δαπάνη που είναι αναγκαία σύμφωνα με τα οριζόμενα στο άρθρο "Γενικοί Όροι". Οι τιμές μονάδος όλων των κατηγοριών χρωματισμών του παρόντος τιμολογίου αναφέρονται σε πραγματική χρωματιζόμενη επιφάνεια και σε ύψος από το δάπεδο εργασίας μέχρι 5,0 m. Οι τιμές για χρωματισμούς που εκτελούνται σε ύψος μεγαλύτερο, καθορίζονται σε αντίστοιχα άρθρα του παρόντος τιμολογίου, τα οποία έχουν εφαρμογή όταν δεν πληρώνεται ιδιαιτέρως η δαπάνη των ικριωμάτων. Σε όλες τις τιμές εργασιών χρωματισμών περιλαμβάνονται οι αναμίξεις των χρωμάτων, οι δοκιμαστικές βαφές για έγκριση των χρωμάτων από την Επίβλεψη, τα κινητά ικριώματα τα οποία θα κατασκευάζονται σύμφωνα με τα καθοριζόμενα με τις ισχύουσες διατάξεις περί ασφαλείας του ασχολούμενου στις οικοδομικές εργασίες εργατοτεχνικού προσωπικού, και η εργασία αφαιρέσεως και επανατοποθετήσεως στοιχείων (π.χ. στοιχείων κουφωμάτων κλπ) στις περιπτώσεις που αυτό απαιτείται ή επιβάλλεται.

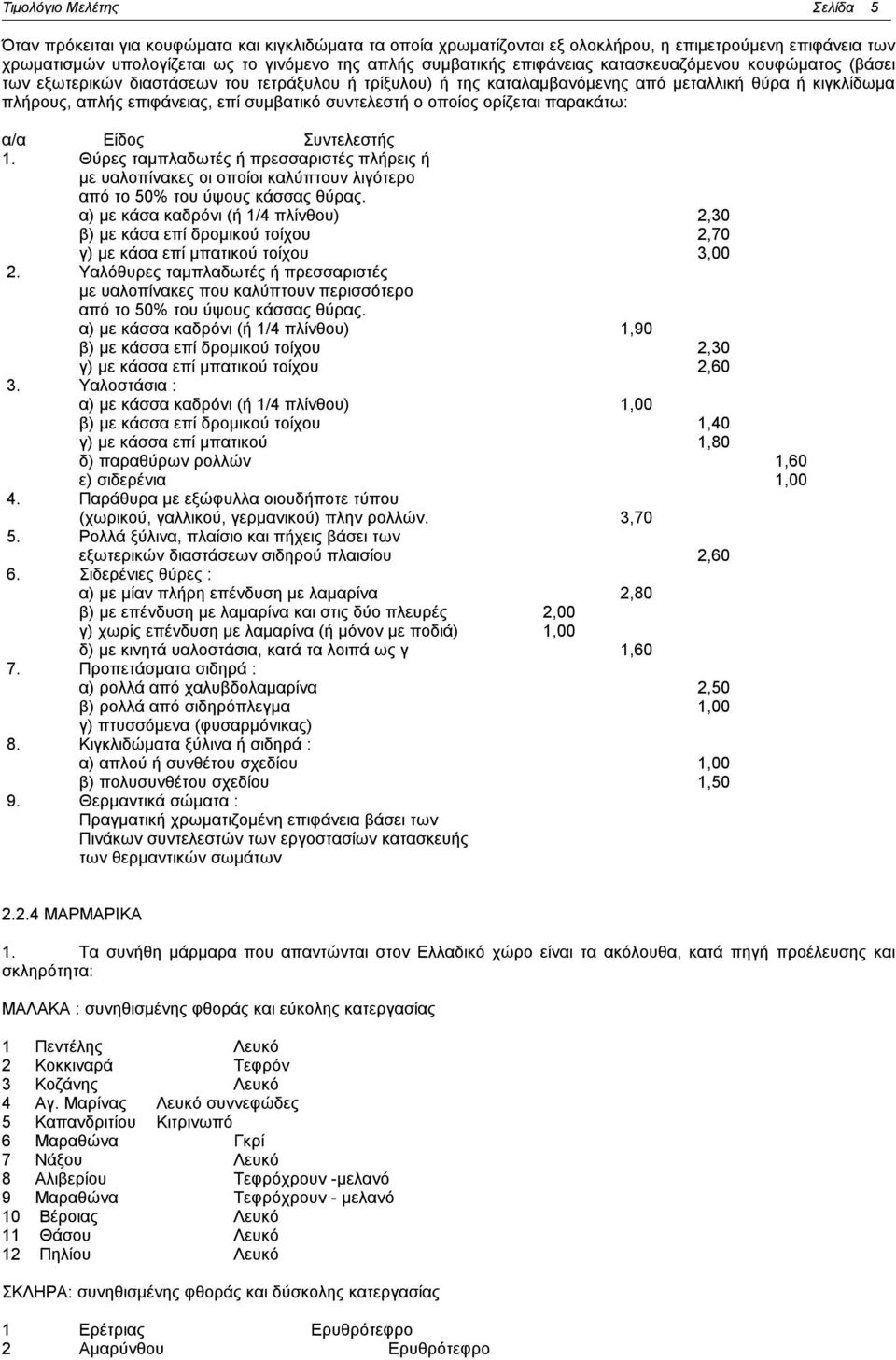

5 Σελίδα 5 Όταν πρόκειται για κουφώματα και κιγκλιδώματα τα οποία χρωματίζονται εξ ολοκλήρου, η επιμετρούμενη επιφάνεια των χρωματισμών υπολογίζεται ως το γινόμενο της απλής συμβατικής επιφάνειας κατασκευαζόμενου κουφώματος (βάσει των εξωτερικών διαστάσεων του τετράξυλου ή τρίξυλου) ή της καταλαμβανόμενης από μεταλλική θύρα ή κιγκλίδωμα πλήρους, απλής επιφάνειας, επί συμβατικό συντελεστή ο οποίος ορίζεται παρακάτω: α/α Είδος Συντελεστής 1. Θύρες ταμπλαδωτές ή πρεσσαριστές πλήρεις ή με υαλοπίνακες οι οποίοι καλύπτουν λιγότερο από το 50% του ύψους κάσσας θύρας. α) με κάσα καδρόνι (ή 1/4 πλίνθου) 2,30 β) με κάσα επί δρομικού τοίχου 2,70 γ) με κάσα επί μπατικού τοίχου 3,00 2. Υαλόθυρες ταμπλαδωτές ή πρεσσαριστές με υαλοπίνακες που καλύπτουν περισσότερο από το 50% του ύψους κάσσας θύρας. α) με κάσσα καδρόνι (ή 1/4 πλίνθου) 1,90 β) με κάσσα επί δρομικού τοίχου 2,30 γ) με κάσσα επί μπατικού τοίχου 2,60 3. Υαλοστάσια : α) με κάσσα καδρόνι (ή 1/4 πλίνθου) 1,00 β) με κάσσα επί δρομικού τοίχου 1,40 γ) με κάσσα επί μπατικού 1,80 δ) παραθύρων ρολλών 1,60 ε) σιδερένια 1,00 4. Παράθυρα με εξώφυλλα οιουδήποτε τύπου (χωρικού, γαλλικού, γερμανικού) πλην ρολλών. 3,70 5. Ρολλά ξύλινα, πλαίσιο και πήχεις βάσει των εξωτερικών διαστάσεων σιδηρού πλαισίου 2,60 6. Σιδερένιες θύρες : α) με μίαν πλήρη επένδυση με λαμαρίνα 2,80 β) με επένδυση με λαμαρίνα και στις δύο πλευρές 2,00 γ) χωρίς επένδυση με λαμαρίνα (ή μόνον με ποδιά) 1,00 δ) με κινητά υαλοστάσια, κατά τα λοιπά ως γ 1,60 7. Προπετάσματα σιδηρά : α) ρολλά από χαλυβδολαμαρίνα 2,50 β) ρολλά από σιδηρόπλεγμα 1,00 γ) πτυσσόμενα (φυσαρμόνικας) 8. Κιγκλιδώματα ξύλινα ή σιδηρά : α) απλού ή συνθέτου σχεδίου 1,00 β) πολυσυνθέτου σχεδίου 1,50 9. Θερμαντικά σώματα : Πραγματική χρωματιζομένη επιφάνεια βάσει των Πινάκων συντελεστών των εργοστασίων κατασκευής των θερμαντικών σωμάτων ΜΑΡΜΑΡΙΚΑ 1. Τα συνήθη μάρμαρα που απαντώνται στον Ελλαδικό χώρο είναι τα ακόλουθα, κατά πηγή προέλευσης και σκληρότητα: ΜΑΛΑΚΑ : συνηθισμένης φθοράς και εύκολης κατεργασίας 1 Πεντέλης Λευκό 2 Κοκκιναρά Τεφρόν 3 Κοζάνης Λευκό 4 Αγ. Μαρίνας Λευκό συννεφώδες 5 Καπανδριτίου Κιτρινωπό 6 Μαραθώνα Γκρί 7 Νάξου Λευκό 8 Αλιβερίου Τεφρόχρουν -μελανό 9 Μαραθώνα Τεφρόχρουν - μελανό 10 Βέροιας Λευκό 11 Θάσου Λευκό 12 Πηλίου Λευκό ΣΚΛΗΡΑ: συνηθισμένης φθοράς και δύσκολης κατεργασίας 1 Ερέτριας Ερυθρότεφρο 2 Αμαρύνθου Ερυθρότεφρο

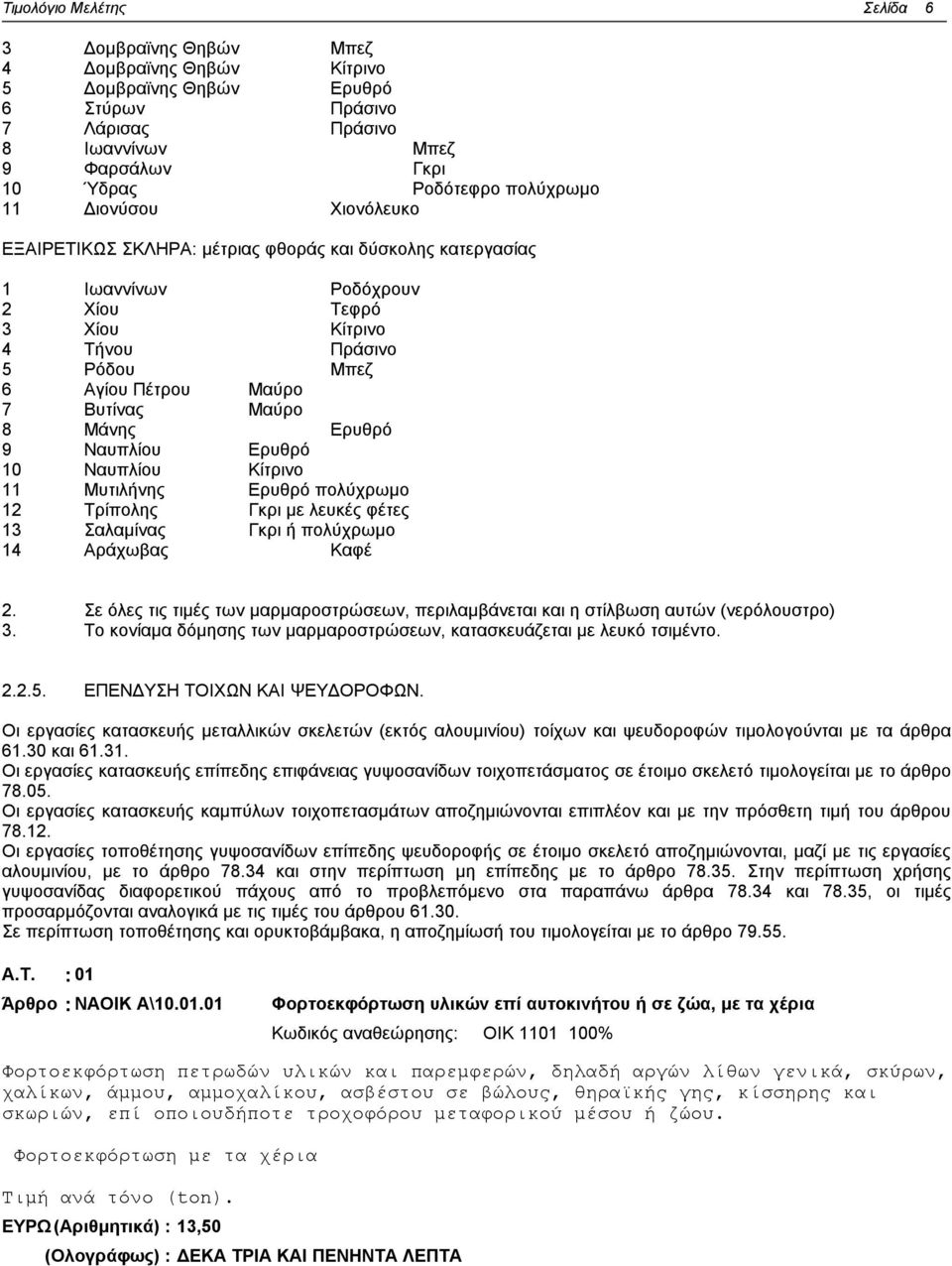

6 Σελίδα 6 3 Δομβραϊνης Θηβών Μπεζ 4 Δομβραϊνης Θηβών Κίτρινο 5 Δομβραϊνης Θηβών Ερυθρό 6 Στύρων Πράσινο 7 Λάρισας Πράσινο 8 Ιωαννίνων Μπεζ 9 Φαρσάλων Γκρι 10 Ύδρας Ροδότεφρο πολύχρωμο 11 Διονύσου Χιονόλευκο ΕΞΑΙΡΕΤΙΚΩΣ ΣΚΛΗΡΑ: μέτριας φθοράς και δύσκολης κατεργασίας 1 Ιωαννίνων Ροδόχρουν 2 Χίου Τεφρό 3 Χίου Κίτρινο 4 Τήνου Πράσινο 5 Ρόδου Μπεζ 6 Αγίου Πέτρου Μαύρο 7 Βυτίνας Μαύρο 8 Μάνης Ερυθρό 9 Ναυπλίου Ερυθρό 10 Ναυπλίου Κίτρινο 11 Μυτιλήνης Ερυθρό πολύχρωμο 12 Τρίπολης Γκρι με λευκές φέτες 13 Σαλαμίνας Γκρι ή πολύχρωμο 14 Αράχωβας Kαφέ 2. Σε όλες τις τιμές των μαρμαροστρώσεων, περιλαμβάνεται και η στίλβωση αυτών (νερόλουστρο) 3. Το κονίαμα δόμησης των μαρμαροστρώσεων, κατασκευάζεται με λευκό τσιμέντο ΕΠΕΝΔΥΣΗ ΤΟΙΧΩΝ ΚΑΙ ΨΕΥΔΟΡΟΦΩΝ. Οι εργασίες κατασκευής μεταλλικών σκελετών (εκτός αλουμινίου) τοίχων και ψευδοροφών τιμολογούνται με τα άρθρα και Οι εργασίες κατασκευής επίπεδης επιφάνειας γυψοσανίδων τοιχοπετάσματος σε έτοιμο σκελετό τιμολογείται με το άρθρο Οι εργασίες κατασκευής καμπύλων τοιχοπετασμάτων αποζημιώνονται επιπλέον και με την πρόσθετη τιμή του άρθρου Οι εργασίες τοποθέτησης γυψοσανίδων επίπεδης ψευδοροφής σε έτοιμο σκελετό αποζημιώνονται, μαζί με τις εργασίες αλουμινίου, με το άρθρο και στην περίπτωση μη επίπεδης με το άρθρο Στην περίπτωση χρήσης γυψοσανίδας διαφορετικού πάχους από το προβλεπόμενο στα παραπάνω άρθρα και 78.35, οι τιμές προσαρμόζονται αναλογικά με τις τιμές του άρθρου Σε περίπτωση τοποθέτησης και ορυκτοβάμβακα, η αποζημίωσή του τιμολογείται με το άρθρο Α.Τ. : 01 Άρθρο : ΝΑΟΙΚ Α\ Φορτοεκφόρτωση υλικών επί αυτοκινήτου ή σε ζώα, με τα χέρια Κωδικός αναθεώρησης: ΟΙΚ % Φορτοεκφόρτωση πετρωδών υλικών και παρεμφερών, δηλαδή αργών λίθων γενικά, σκύρων, χαλίκων, άμμου, αμμοχαλίκου, ασβέστου σε βώλους, θηραϊκής γης, κίσσηρης και σκωριών, επί οποιουδήποτε τροχοφόρου μεταφορικού μέσου ή ζώου. Φορτοεκφόρτωση με τα χέρια Τιμή ανά τόνο (ton). ΕΥΡΩ (Αριθμητικά) : 13,50 (Ολογράφως) : ΔΕΚΑ ΤΡΙΑ ΚΑΙ ΠΕΝΗΝΤΑ ΛΕΠΤΑ

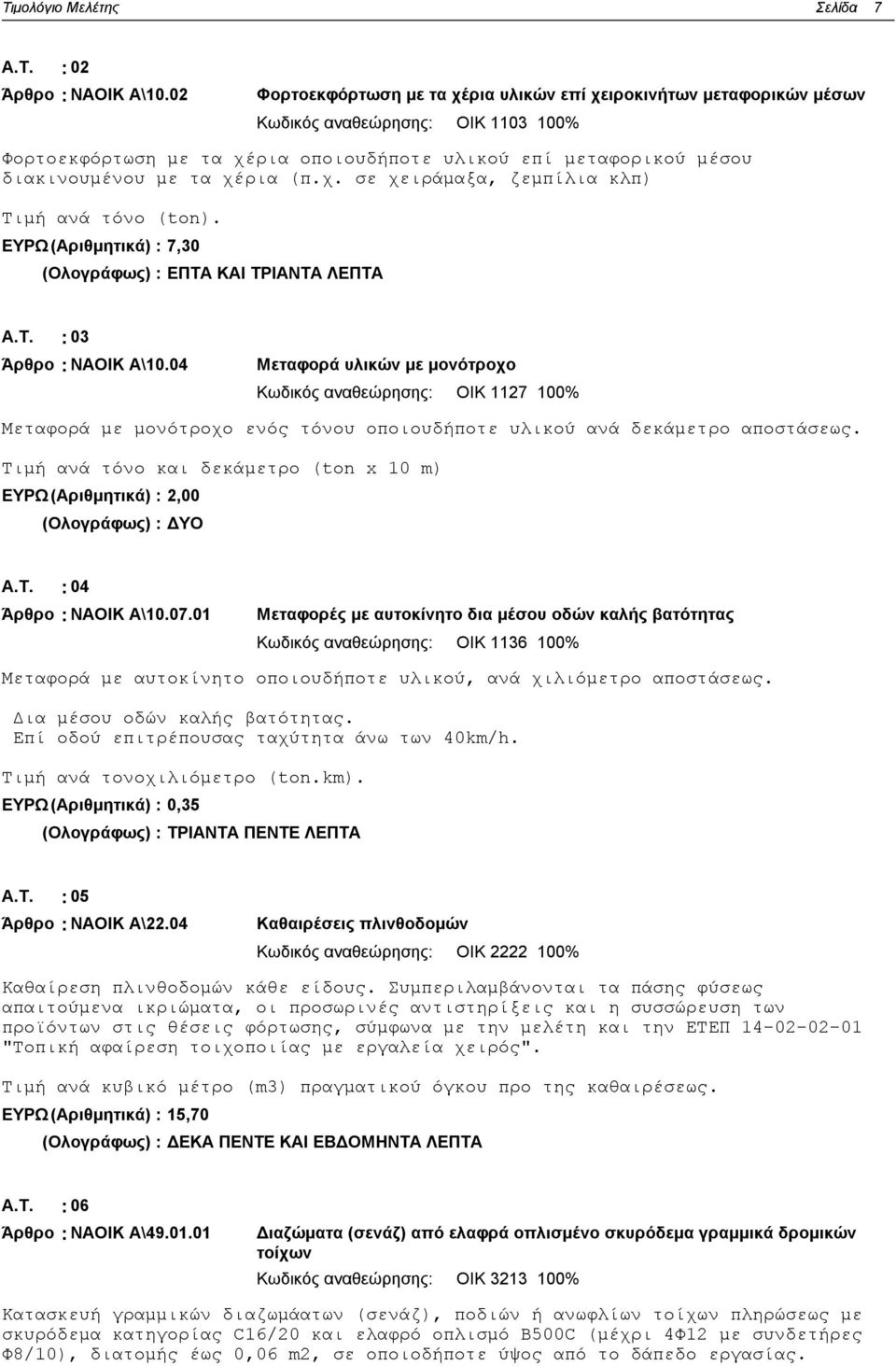

7 Σελίδα 7 Α.Τ. : 02 Άρθρο : ΝΑΟΙΚ Α\10.02 Φορτοεκφόρτωση με τα χέρια υλικών επί χειροκινήτων μεταφορικών μέσων Κωδικός αναθεώρησης: ΟΙΚ % Φορτοεκφόρτωση με τα χέρια οποιουδήποτε υλικού επί μεταφορικού μέσου διακινουμένου με τα χέρια (π.χ. σε χειράμαξα, ζεμπίλια κλπ) Τιμή ανά τόνο (ton). ΕΥΡΩ (Αριθμητικά) : 7,30 (Ολογράφως) : ΕΠΤΑ ΚΑΙ ΤΡΙΑΝΤΑ ΛΕΠΤΑ Α.Τ. : 03 Άρθρο : ΝΑΟΙΚ Α\10.04 Μεταφορά υλικών με μονότροχο Κωδικός αναθεώρησης: ΟΙΚ % Μεταφορά με μονότροχο ενός τόνου οποιουδήποτε υλικού ανά δεκάμετρο αποστάσεως. Τιμή ανά τόνο και δεκάμετρο (ton x 10 m) ΕΥΡΩ (Αριθμητικά) : 2,00 (Ολογράφως) : ΔΥΟ Α.Τ. : 04 Άρθρο : ΝΑΟΙΚ Α\ Μεταφορές με αυτοκίνητο δια μέσου οδών καλής βατότητας Κωδικός αναθεώρησης: ΟΙΚ % Μεταφορά με αυτοκίνητο οποιουδήποτε υλικού, ανά χιλιόμετρο αποστάσεως. Δια μέσου οδών καλής βατότητας. Επί οδού επιτρέπουσας ταχύτητα άνω των 40km/h. Τιμή ανά τονοχιλιόμετρο (ton.km). ΕΥΡΩ (Αριθμητικά) : 0,35 (Ολογράφως) : ΤΡΙΑΝΤΑ ΠΕΝΤΕ ΛΕΠΤΑ Α.Τ. : 05 Άρθρο : ΝΑΟΙΚ Α\22.04 Καθαιρέσεις πλινθοδομών Κωδικός αναθεώρησης: ΟΙΚ % Καθαίρεση πλινθοδομών κάθε είδους. Συμπεριλαμβάνονται τα πάσης φύσεως απαιτούμενα ικριώματα, οι προσωρινές αντιστηρίξεις και η συσσώρευση των προϊόντων στις θέσεις φόρτωσης, σύμφωνα με την μελέτη και την ΕΤΕΠ "Τοπική αφαίρεση τοιχοποιίας με εργαλεία χειρός". Τιμή ανά κυβικό μέτρο (m3) πραγματικού όγκου προ της καθαιρέσεως. ΕΥΡΩ (Αριθμητικά) : 15,70 (Ολογράφως) : ΔΕΚΑ ΠΕΝΤΕ ΚΑΙ ΕΒΔΟΜΗΝΤΑ ΛΕΠΤΑ Α.Τ. : 06 Άρθρο : ΝΑΟΙΚ Α\ Διαζώματα (σενάζ) από ελαφρά οπλισμένο σκυρόδεμα γραμμικά δρομικών τοίχων Κωδικός αναθεώρησης: ΟΙΚ % Κατασκευή γραμμικών διαζωμάατων (σενάζ), ποδιών ή ανωφλίων τοίχων πληρώσεως με σκυρόδεμα κατηγορίας C16/20 και ελαφρό οπλισμό B500C (μέχρι 4Φ12 με συνδετήρες Φ8/10), διατομής έως 0,06 m2, σε οποιοδήποτε ύψος από το δάπεδο εργασίας.

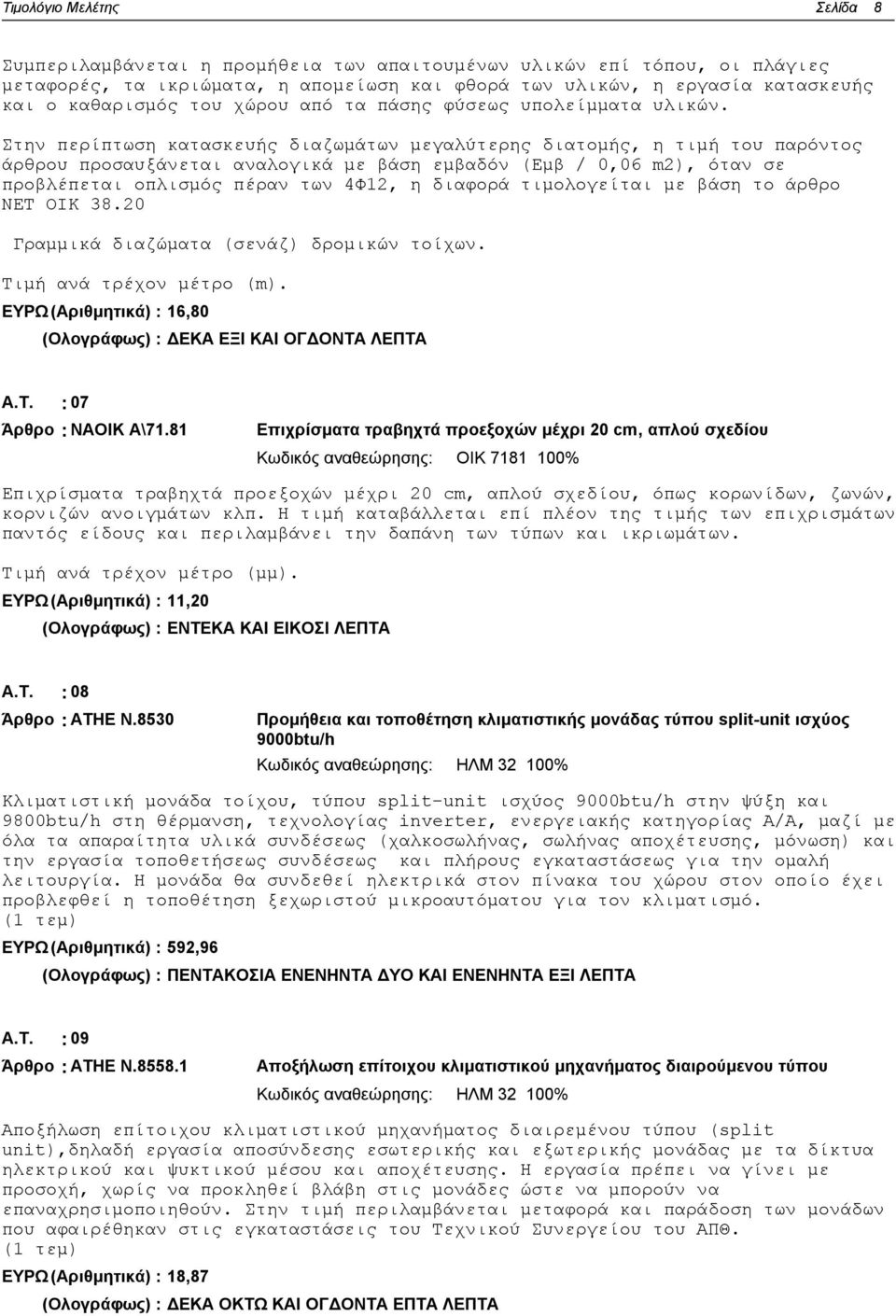

8 Σελίδα 8 Συμπεριλαμβάνεται η προμήθεια των απαιτουμένων υλικών επί τόπου, οι πλάγιες μεταφορές, τα ικριώματα, η απομείωση και φθορά των υλικών, η εργασία κατασκευής και ο καθαρισμός του χώρου από τα πάσης φύσεως υπολείμματα υλικών. Στην περίπτωση κατασκευής διαζωμάτων μεγαλύτερης διατομής, η τιμή του παρόντος άρθρου προσαυξάνεται αναλογικά με βάση εμβαδόν (Εμβ / 0,06 m2), όταν σε προβλέπεται οπλισμός πέραν των 4Φ12, η διαφορά τιμολογείται με βάση το άρθρο ΝΕΤ ΟΙΚ Γραμμικά διαζώματα (σενάζ) δρομικών τοίχων. Τιμή ανά τρέχον μέτρο (m). ΕΥΡΩ (Αριθμητικά) : 16,80 (Ολογράφως) : ΔΕΚΑ ΕΞΙ ΚΑΙ ΟΓΔΟΝΤΑ ΛΕΠΤΑ Α.Τ. : 07 Άρθρο : ΝΑΟΙΚ Α\71.81 Επιχρίσματα τραβηχτά προεξοχών μέχρι 20 cm, απλού σχεδίου Κωδικός αναθεώρησης: ΟΙΚ % Επιχρίσματα τραβηχτά προεξοχών μέχρι 20 cm, απλού σχεδίου, όπως κορωνίδων, ζωνών, κορνιζών ανοιγμάτων κλπ. Η τιμή καταβάλλεται επί πλέον της τιμής των επιχρισμάτων παντός είδους και περιλαμβάνει την δαπάνη των τύπων και ικριωμάτων. Τιμή ανά τρέχον μέτρο (μμ). ΕΥΡΩ (Αριθμητικά) : 11,20 (Ολογράφως) : ΕΝΤΕΚΑ ΚΑΙ ΕΙΚΟΣΙ ΛΕΠΤΑ Α.Τ. : 08 Άρθρο : ΑΤΗΕ Ν.8530 Προμήθεια και τοποθέτηση κλιματιστικής μονάδας τύπου split-unit ισχύος 9000btu/h Κωδικός αναθεώρησης: ΗΛΜ % Kλιματιστική μονάδα τοίχου, τύπου split-unit ισχύος 9000btu/h στην ψύξη και 9800btu/h στη θέρμανση, τεχνολογίας inverter, ενεργειακής κατηγορίας Α/Α, μαζί με όλα τα απαραίτητα υλικά συνδέσεως (χαλκοσωλήνας, σωλήνας αποχέτευσης, μόνωση) και την εργασία τοποθετήσεως συνδέσεως και πλήρους εγκαταστάσεως για την ομαλή λειτουργία. Η μονάδα θα συνδεθεί ηλεκτρικά στον πίνακα του χώρου στον οποίο έχει προβλεφθεί η τοποθέτηση ξεχωριστού μικροαυτόματου για τον κλιματισμό. ΕΥΡΩ (Αριθμητικά) : 592,96 (Ολογράφως) : ΠΕΝΤΑΚΟΣΙΑ ΕΝΕΝΗΝΤΑ ΔΥΟ ΚΑΙ ΕΝΕΝΗΝΤΑ ΕΞΙ ΛΕΠΤΑ Α.Τ. : 09 Άρθρο : ΑΤΗΕ Ν Αποξήλωση επίτοιχου κλιματιστικού μηχανήματος διαιρούμενου τύπου Κωδικός αναθεώρησης: ΗΛΜ % Αποξήλωση επίτοιχου κλιματιστικού μηχανήματος διαιρεμένου τύπου (split unit),δηλαδή εργασία αποσύνδεσης εσωτερικής και εξωτερικής μονάδας με τα δίκτυα ηλεκτρικού και ψυκτικού μέσου και αποχέτευσης. Η εργασία πρέπει να γίνει με προσοχή, χωρίς να προκληθεί βλάβη στις μονάδες ώστε να μπορούν να επαναχρησιμοποιηθούν. Στην τιμή περιλαμβάνεται μεταφορά και παράδοση των μονάδων που αφαιρέθηκαν στις εγκαταστάσεις του Τεχνικού Συνεργείου του ΑΠΘ. ΕΥΡΩ (Αριθμητικά) : 18,87 (Ολογράφως) : ΔΕΚΑ ΟΚΤΩ ΚΑΙ ΟΓΔΟΝΤΑ ΕΠΤΑ ΛΕΠΤΑ

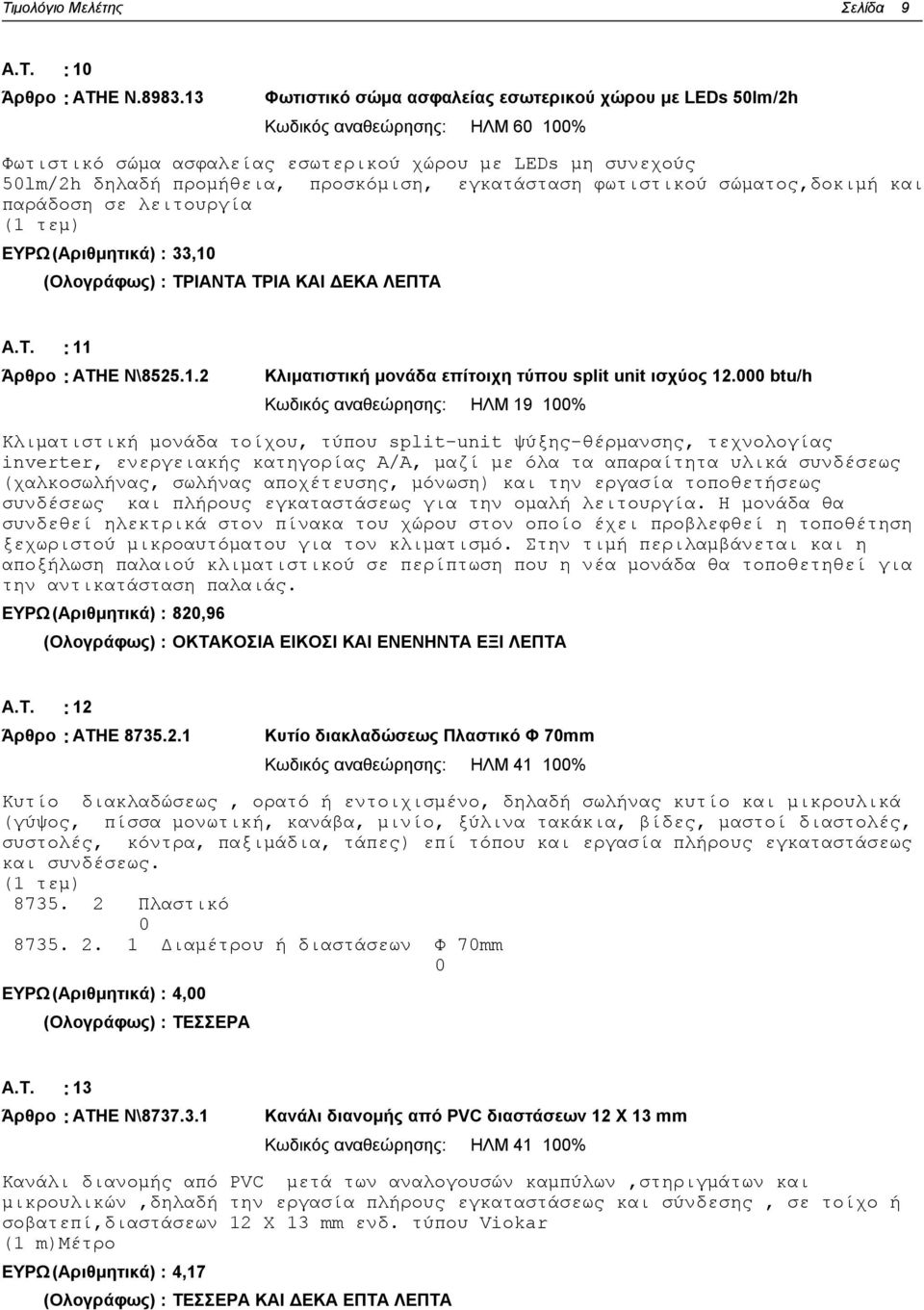

9 Σελίδα 9 Α.Τ. : 10 Άρθρο : ΑΤΗΕ Ν Φωτιστικό σώμα ασφαλείας εσωτερικού χώρου με LEDs 50lm/2h Κωδικός αναθεώρησης: ΗΛΜ % Φωτιστικό σώμα ασφαλείας εσωτερικού χώρου με LEDs μη συνεχούς 50lm/2h δηλαδή προμήθεια, προσκόμιση, εγκατάσταση φωτιστικού σώματος,δοκιμή και παράδοση σε λειτουργία ΕΥΡΩ (Αριθμητικά) : 33,10 (Ολογράφως) : ΤΡΙΑΝΤΑ ΤΡΙΑ ΚΑΙ ΔΕΚΑ ΛΕΠΤΑ Α.Τ. : 11 Άρθρο : ΑΤΗΕ Ν\ Κλιματιστική μονάδα επίτοιχη τύπου split unit ισχύος btu/h Κωδικός αναθεώρησης: ΗΛΜ % Kλιματιστική μονάδα τοίχου, τύπου split-unit ψύξης-θέρμανσης, τεχνολογίας inverter, ενεργειακής κατηγορίας Α/Α, μαζί με όλα τα απαραίτητα υλικά συνδέσεως (χαλκοσωλήνας, σωλήνας αποχέτευσης, μόνωση) και την εργασία τοποθετήσεως συνδέσεως και πλήρους εγκαταστάσεως για την ομαλή λειτουργία. Η μονάδα θα συνδεθεί ηλεκτρικά στον πίνακα του χώρου στον οποίο έχει προβλεφθεί η τοποθέτηση ξεχωριστού μικροαυτόματου για τον κλιματισμό. Στην τιμή περιλαμβάνεται και η αποξήλωση παλαιού κλιματιστικού σε περίπτωση που η νέα μονάδα θα τοποθετηθεί για την αντικατάσταση παλαιάς. ΕΥΡΩ (Αριθμητικά) : 820,96 (Ολογράφως) : ΟΚΤΑΚΟΣΙΑ ΕΙΚΟΣΙ ΚΑΙ ΕΝΕΝΗΝΤΑ ΕΞΙ ΛΕΠΤΑ Α.Τ. : 12 Άρθρο : ΑΤΗΕ Κυτίο διακλαδώσεως Πλαστικό Φ 70mm Κωδικός αναθεώρησης: ΗΛΜ % Κυτίο διακλαδώσεως, ορατό ή εντοιχισμένο, δηλαδή σωλήνας κυτίο και μικρουλικά (γύψος, πίσσα μονωτική, κανάβα, μινίο, ξύλινα τακάκια, βίδες, μαστοί διαστολές, συστολές, κόντρα, παξιμάδια, τάπες) επί τόπου και εργασία πλήρους εγκαταστάσεως και συνδέσεως Πλαστικό Διαμέτρου ή διαστάσεων Φ 70mm 0 ΕΥΡΩ (Αριθμητικά) : 4,00 (Ολογράφως) : ΤΕΣΣΕΡΑ Α.Τ. : 13 Άρθρο : ΑΤΗΕ Ν\ Κανάλι διανομής από PVC διαστάσεων 12 Χ 13 mm Κωδικός αναθεώρησης: ΗΛΜ % Κανάλι διανομής από PVC μετά των αναλογουσών καμπύλων,στηριγμάτων και μικρουλικών,δηλαδή την εργασία πλήρους εγκαταστάσεως και σύνδεσης, σε τοίχο ή σοβατεπί,διαστάσεων 12 Χ 13 mm ενδ. τύπου Viokar (1 m)μέτρο ΕΥΡΩ (Αριθμητικά) : 4,17 (Ολογράφως) : ΤΕΣΣΕΡΑ ΚΑΙ ΔΕΚΑ ΕΠΤΑ ΛΕΠΤΑ

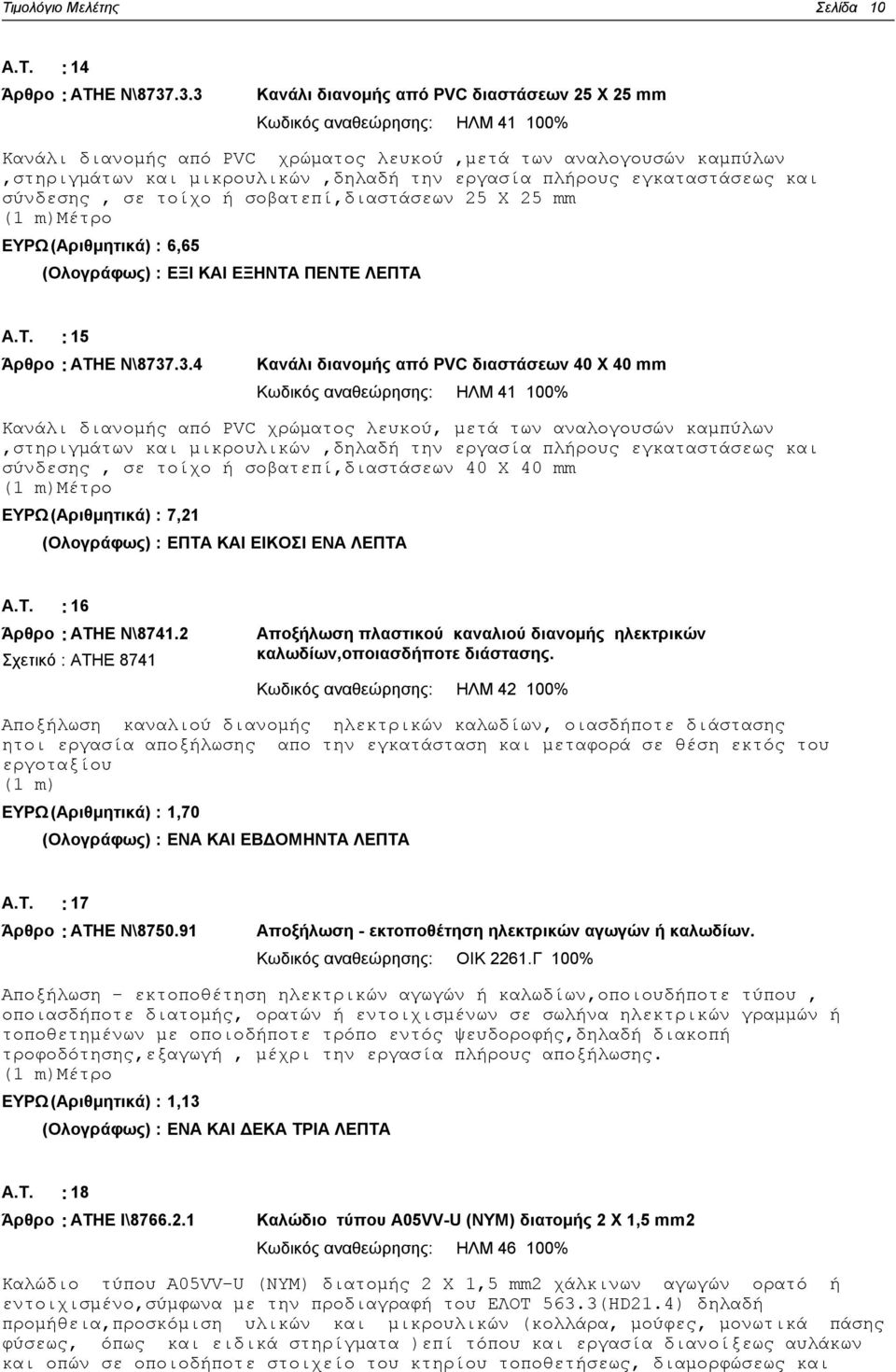

10 Σελίδα 10 Α.Τ. : 14 Άρθρο : ΑΤΗΕ Ν\ Κανάλι διανομής από PVC διαστάσεων 25 Χ 25 mm Κωδικός αναθεώρησης: ΗΛΜ % Κανάλι διανομής από PVC χρώματος λευκού,μετά των αναλογουσών καμπύλων,στηριγμάτων και μικρουλικών,δηλαδή την εργασία πλήρους εγκαταστάσεως και σύνδεσης, σε τοίχο ή σοβατεπί,διαστάσεων 25 Χ 25 mm (1 m)μέτρο ΕΥΡΩ (Αριθμητικά) : 6,65 (Ολογράφως) : ΕΞΙ ΚΑΙ ΕΞΗΝΤΑ ΠΕΝΤΕ ΛΕΠΤΑ Α.Τ. : 15 Άρθρο : ΑΤΗΕ Ν\ Κανάλι διανομής από PVC διαστάσεων 40 Χ 40 mm Κωδικός αναθεώρησης: ΗΛΜ % Κανάλι διανομής από PVC χρώματος λευκού, μετά των αναλογουσών καμπύλων,στηριγμάτων και μικρουλικών,δηλαδή την εργασία πλήρους εγκαταστάσεως και σύνδεσης, σε τοίχο ή σοβατεπί,διαστάσεων 40 Χ 40 mm (1 m)μέτρο ΕΥΡΩ (Αριθμητικά) : 7,21 (Ολογράφως) : ΕΠΤΑ ΚΑΙ ΕΙΚΟΣΙ ΕΝΑ ΛΕΠΤΑ Α.Τ. : 16 Άρθρο : ΑΤΗΕ Ν\ Αποξήλωση πλαστικού καναλιού διανομής ηλεκτρικών Σχετικό : ΑΤΗΕ 8741 καλωδίων,οποιασδήποτε διάστασης. Κωδικός αναθεώρησης: ΗΛΜ % Αποξήλωση καναλιού διανομής ηλεκτρικών καλωδίων, οιασδήποτε διάστασης ητοι εργασία αποξήλωσης απο την εγκατάσταση και μεταφορά σε θέση εκτός του εργοταξίου (1 m) ΕΥΡΩ (Αριθμητικά) : 1,70 (Ολογράφως) : ΕΝΑ ΚΑΙ ΕΒΔΟΜΗΝΤΑ ΛΕΠΤΑ Α.Τ. : 17 Άρθρο : ΑΤΗΕ Ν\ Αποξήλωση - εκτοποθέτηση ηλεκτρικών αγωγών ή καλωδίων. Κωδικός αναθεώρησης: ΟΙΚ 2261.Γ 100% Αποξήλωση - εκτοποθέτηση ηλεκτρικών αγωγών ή καλωδίων,οποιουδήποτε τύπου, οποιασδήποτε διατομής, ορατών ή εντοιχισμένων σε σωλήνα ηλεκτρικών γραμμών ή τοποθετημένων με οποιοδήποτε τρόπο εντός ψευδοροφής,δηλαδή διακοπή τροφοδότησης,εξαγωγή, μέχρι την εργασία πλήρους αποξήλωσης. (1 m)μέτρο ΕΥΡΩ (Αριθμητικά) : 1,13 (Ολογράφως) : ΕΝΑ ΚΑΙ ΔΕΚΑ ΤΡΙΑ ΛΕΠΤΑ Α.Τ. : 18 Άρθρο : ΑΤΗΕ Ι\ Καλώδιο τύπου A05VV-U (ΝΥM) διατομής 2 Χ 1,5 mm2 Κωδικός αναθεώρησης: ΗΛΜ % Καλώδιο τύπου A05VV-U (ΝΥM) διατομής 2 Χ 1,5 mm2 χάλκινων αγωγών ορατό ή εντοιχισμένο,σύμφωνα με την προδιαγραφή του ΕΛΟΤ 563.3(HD21.4) δηλαδή προμήθεια,προσκόμιση υλικών και μικρουλικών (κολλάρα, μούφες, μονωτικά πάσης φύσεως, όπως και ειδικά στηρίγματα )επί τόπου και εργασία διανοίξεως αυλάκων και οπών σε οποιοδήποτε στοιχείο του κτηρίου τοποθετήσεως, διαμορφώσεως και

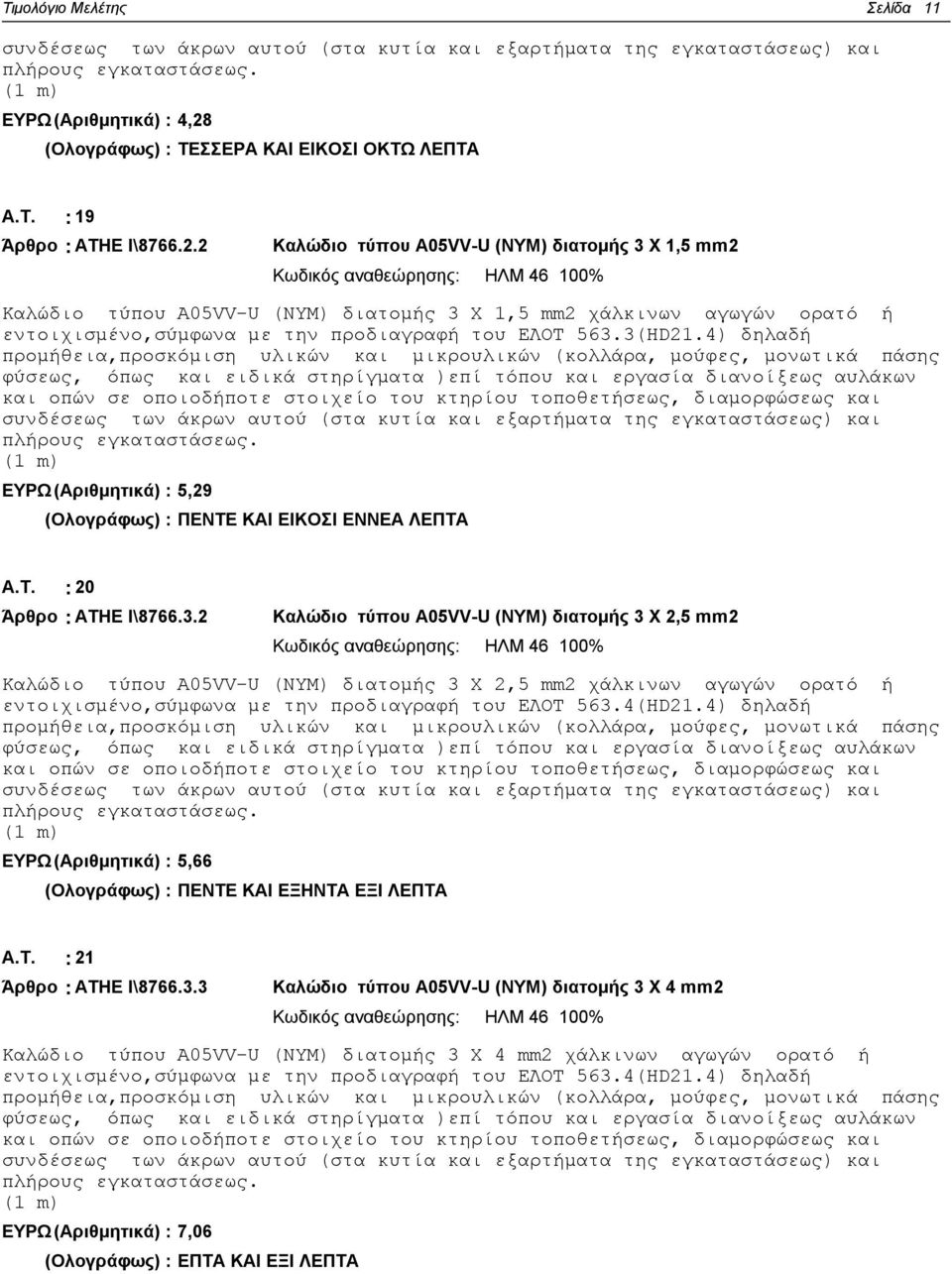

11 Σελίδα 11 συνδέσεως των άκρων αυτού (στα κυτία και εξαρτήματα της εγκαταστάσεως) και πλήρους εγκαταστάσεως. (1 m) ΕΥΡΩ (Αριθμητικά) : 4,28 (Ολογράφως) : ΤΕΣΣΕΡΑ ΚΑΙ ΕΙΚΟΣΙ ΟΚΤΩ ΛΕΠΤΑ Α.Τ. : 19 Άρθρο : ΑΤΗΕ Ι\ Καλώδιο τύπου A05VV-U (ΝΥM) διατομής 3 Χ 1,5 mm2 Κωδικός αναθεώρησης: ΗΛΜ % Καλώδιο τύπου A05VV-U (ΝΥM) διατομής 3 Χ 1,5 mm2 χάλκινων αγωγών ορατό ή εντοιχισμένο,σύμφωνα με την προδιαγραφή του ΕΛΟΤ 563.3(HD21.4) δηλαδή προμήθεια,προσκόμιση υλικών και μικρουλικών (κολλάρα, μούφες, μονωτικά πάσης φύσεως, όπως και ειδικά στηρίγματα )επί τόπου και εργασία διανοίξεως αυλάκων και οπών σε οποιοδήποτε στοιχείο του κτηρίου τοποθετήσεως, διαμορφώσεως και συνδέσεως των άκρων αυτού (στα κυτία και εξαρτήματα της εγκαταστάσεως) και πλήρους εγκαταστάσεως. (1 m) ΕΥΡΩ (Αριθμητικά) : 5,29 (Ολογράφως) : ΠΕΝΤΕ ΚΑΙ ΕΙΚΟΣΙ ΕΝΝΕΑ ΛΕΠΤΑ Α.Τ. : 20 Άρθρο : ΑΤΗΕ Ι\ Καλώδιο τύπου A05VV-U (ΝΥM) διατομής 3 Χ 2,5 mm2 Κωδικός αναθεώρησης: ΗΛΜ % Καλώδιο τύπου A05VV-U (ΝΥM) διατομής 3 Χ 2,5 mm2 χάλκινων αγωγών ορατό ή εντοιχισμένο,σύμφωνα με την προδιαγραφή του ΕΛΟΤ 563.4(HD21.4) δηλαδή προμήθεια,προσκόμιση υλικών και μικρουλικών (κολλάρα, μούφες, μονωτικά πάσης φύσεως, όπως και ειδικά στηρίγματα )επί τόπου και εργασία διανοίξεως αυλάκων και οπών σε οποιοδήποτε στοιχείο του κτηρίου τοποθετήσεως, διαμορφώσεως και συνδέσεως των άκρων αυτού (στα κυτία και εξαρτήματα της εγκαταστάσεως) και πλήρους εγκαταστάσεως. (1 m) ΕΥΡΩ (Αριθμητικά) : 5,66 (Ολογράφως) : ΠΕΝΤΕ ΚΑΙ ΕΞΗΝΤΑ ΕΞΙ ΛΕΠΤΑ Α.Τ. : 21 Άρθρο : ΑΤΗΕ Ι\ Καλώδιο τύπου A05VV-U (ΝΥM) διατομής 3 Χ 4 mm2 Κωδικός αναθεώρησης: ΗΛΜ % Καλώδιο τύπου A05VV-U (ΝΥM) διατομής 3 Χ 4 mm2 χάλκινων αγωγών ορατό ή εντοιχισμένο,σύμφωνα με την προδιαγραφή του ΕΛΟΤ 563.4(HD21.4) δηλαδή προμήθεια,προσκόμιση υλικών και μικρουλικών (κολλάρα, μούφες, μονωτικά πάσης φύσεως, όπως και ειδικά στηρίγματα )επί τόπου και εργασία διανοίξεως αυλάκων και οπών σε οποιοδήποτε στοιχείο του κτηρίου τοποθετήσεως, διαμορφώσεως και συνδέσεως των άκρων αυτού (στα κυτία και εξαρτήματα της εγκαταστάσεως) και πλήρους εγκαταστάσεως. (1 m) ΕΥΡΩ (Αριθμητικά) : 7,06 (Ολογράφως) : ΕΠΤΑ ΚΑΙ ΕΞΙ ΛΕΠΤΑ

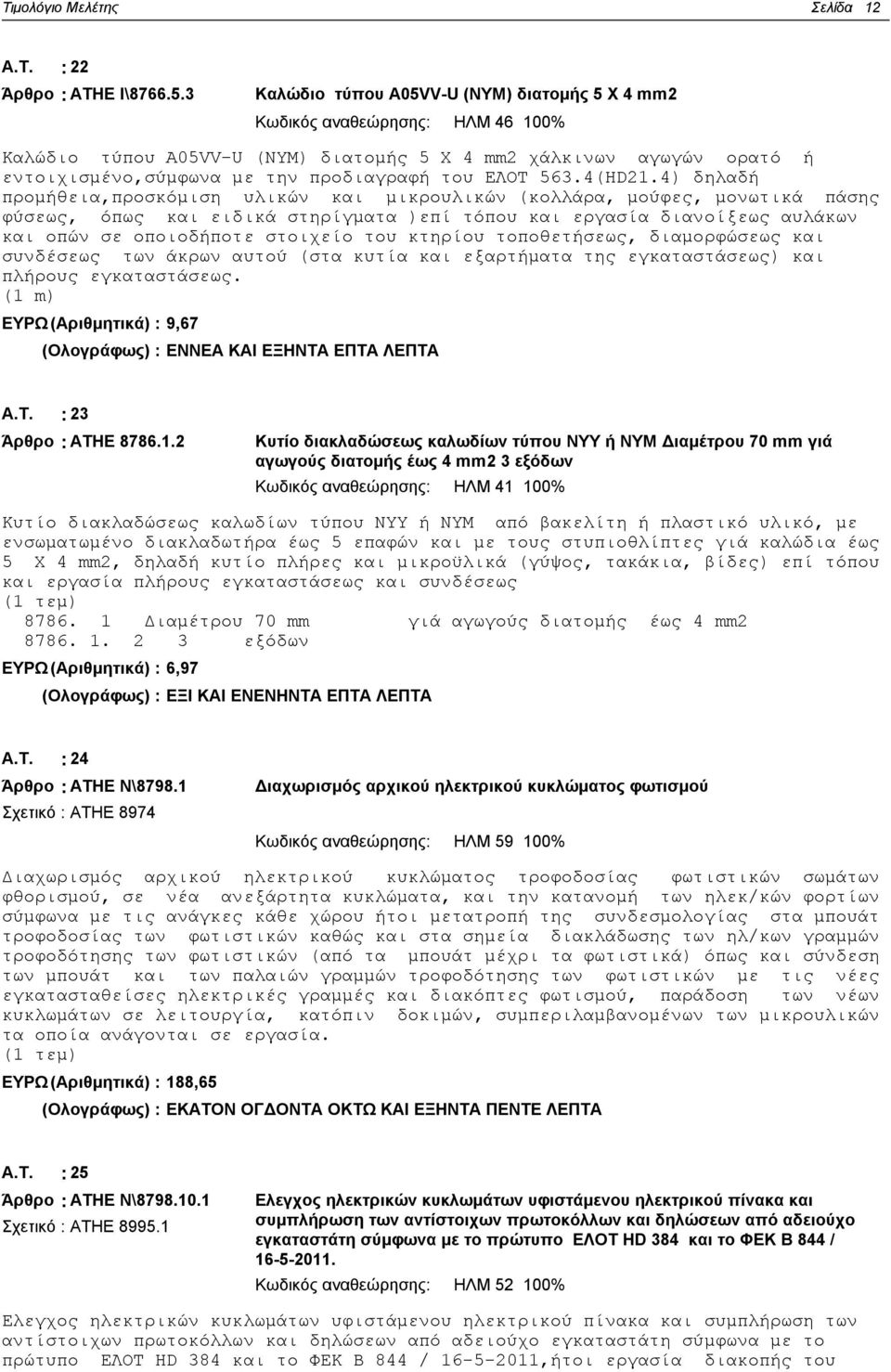

12 Σελίδα 12 Α.Τ. : 22 Άρθρο : ΑΤΗΕ Ι\ Καλώδιο τύπου A05VV-U (ΝΥM) διατομής 5 X 4 mm2 Κωδικός αναθεώρησης: ΗΛΜ % Καλώδιο τύπου A05VV-U (ΝΥM) διατομής 5 X 4 mm2 χάλκινων αγωγών ορατό ή εντοιχισμένο,σύμφωνα με την προδιαγραφή του ΕΛΟΤ 563.4(HD21.4) δηλαδή προμήθεια,προσκόμιση υλικών και μικρουλικών (κολλάρα, μούφες, μονωτικά πάσης φύσεως, όπως και ειδικά στηρίγματα )επί τόπου και εργασία διανοίξεως αυλάκων και οπών σε οποιοδήποτε στοιχείο του κτηρίου τοποθετήσεως, διαμορφώσεως και συνδέσεως των άκρων αυτού (στα κυτία και εξαρτήματα της εγκαταστάσεως) και πλήρους εγκαταστάσεως. (1 m) ΕΥΡΩ (Αριθμητικά) : 9,67 (Ολογράφως) : ΕΝΝΕΑ ΚΑΙ ΕΞΗΝΤΑ ΕΠΤΑ ΛΕΠΤΑ Α.Τ. : 23 Άρθρο : ΑΤΗΕ Κυτίο διακλαδώσεως καλωδίων τύπου ΝΥΥ ή ΝΥΜ Διαμέτρου 70 mm γιά αγωγούς διατομής έως 4 mm2 3 εξόδων Κωδικός αναθεώρησης: ΗΛΜ % Κυτίο διακλαδώσεως καλωδίων τύπου ΝΥΥ ή ΝΥΜ από βακελίτη ή πλαστικό υλικό, με ενσωματωμένο διακλαδωτήρα έως 5 επαφών και με τους στυπιοθλίπτες γιά καλώδια έως 5 Χ 4 mm2, δηλαδή κυτίο πλήρες και μικροϋλικά (γύψος, τακάκια, βίδες) επί τόπου και εργασία πλήρους εγκαταστάσεως και συνδέσεως Διαμέτρου 70 mm γιά αγωγούς διατομής έως 4 mm εξόδων ΕΥΡΩ (Αριθμητικά) : 6,97 (Ολογράφως) : ΕΞΙ ΚΑΙ ΕΝΕΝΗΝΤΑ ΕΠΤΑ ΛΕΠΤΑ Α.Τ. : 24 Άρθρο : ΑΤΗΕ Ν\ Διαχωρισμός αρχικού ηλεκτρικού κυκλώματος φωτισμού Σχετικό : ΑΤΗΕ 8974 Κωδικός αναθεώρησης: ΗΛΜ % Διαχωρισμός αρχικού ηλεκτρικού κυκλώματος τροφοδοσίας φωτιστικών σωμάτων φθορισμού, σε νέα ανεξάρτητα κυκλώματα, και την κατανομή των ηλεκ/κών φορτίων σύμφωνα με τις ανάγκες κάθε χώρου ήτοι μετατροπή της συνδεσμολογίας στα μπουάτ τροφοδοσίας των φωτιστικών καθώς και στα σημεία διακλάδωσης των ηλ/κων γραμμών τροφοδότησης των φωτιστικών (από τα μπουάτ μέχρι τα φωτιστικά) όπως και σύνδεση των μπουάτ και των παλαιών γραμμών τροφοδότησης των φωτιστικών με τις νέες εγκατασταθείσες ηλεκτρικές γραμμές και διακόπτες φωτισμού, παράδοση των νέων κυκλωμάτων σε λειτουργία, κατόπιν δοκιμών, συμπεριλαμβανομένων των μικρουλικών τα οποία ανάγονται σε εργασία. ΕΥΡΩ (Αριθμητικά) : 188,65 (Ολογράφως) : ΕΚΑΤΟΝ ΟΓΔΟΝΤΑ ΟΚΤΩ ΚΑΙ ΕΞΗΝΤΑ ΠΕΝΤΕ ΛΕΠΤΑ Α.Τ. : 25 Άρθρο : ΑΤΗΕ Ν\ Ελεγχος ηλεκτρικών κυκλωμάτων υφιστάμενου ηλεκτρικού πίνακα και Σχετικό : ΑΤΗΕ συμπλήρωση των αντίστοιχων πρωτοκόλλων και δηλώσεων από αδειούχο εγκαταστάτη σύμφωνα με το πρώτυπο ΕΛΟΤ HD 384 και το ΦΕΚ Β 844 / Κωδικός αναθεώρησης: ΗΛΜ % Ελεγχος ηλεκτρικών κυκλωμάτων υφιστάμενου ηλεκτρικού πίνακα και συμπλήρωση των αντίστοιχων πρωτοκόλλων και δηλώσεων από αδειούχο εγκαταστάτη σύμφωνα με το πρώτυπο ΕΛΟΤ HD 384 και το ΦΕΚ Β 844 / ,ήτοι εργασία διακοπής του

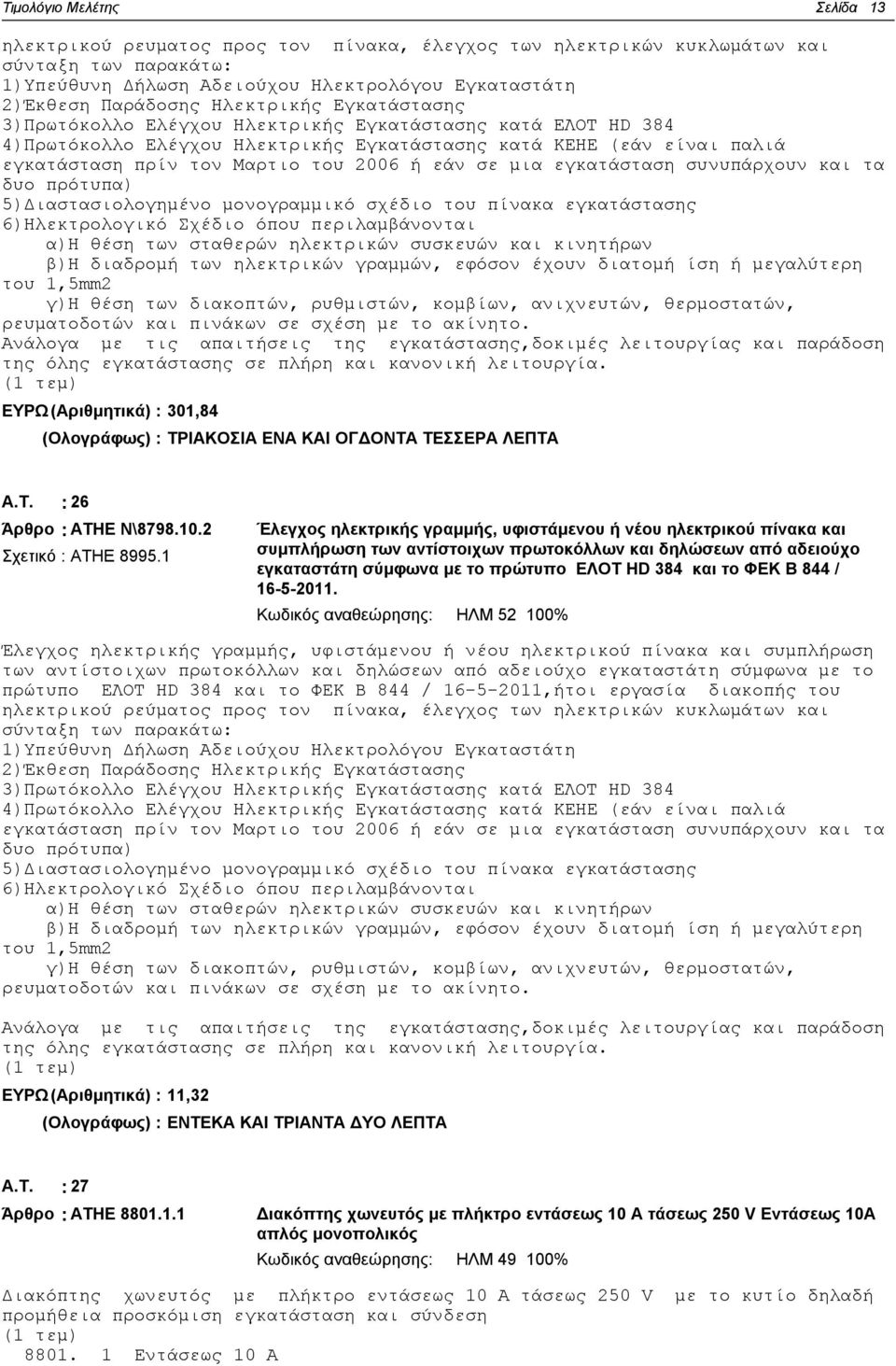

13 Σελίδα 13 ηλεκτρικού ρευματος προς τον πίνακα, έλεγχος των ηλεκτρικών κυκλωμάτων και σύνταξη των παρακάτω: 1)Υπεύθυνη Δήλωση Αδειούχου Ηλεκτρολόγου Εγκαταστάτη 2)Έκθεση Παράδοσης Ηλεκτρικής Εγκατάστασης 3)Πρωτόκολλο Ελέγχου Ηλεκτρικής Εγκατάστασης κατά ΕΛΟΤ HD 384 4)Πρωτόκολλο Ελέγχου Ηλεκτρικής Εγκατάστασης κατά ΚΕΗΕ (εάν είναι παλιά εγκατάσταση πρίν τον Μαρτιο του 2006 ή εάν σε μια εγκατάσταση συνυπάρχουν και τα δυο πρότυπα) 5)Διαστασιολογημένο μονογραμμικό σχέδιο του πίνακα εγκατάστασης 6)Ηλεκτρολογικό Σχέδιο όπου περιλαμβάνονται α)η θέση των σταθερών ηλεκτρικών συσκευών και κινητήρων β)η διαδρομή των ηλεκτρικών γραμμών, εφόσον έχουν διατομή ίση ή μεγαλύτερη του 1,5mm2 γ)η θέση των διακοπτών, ρυθμιστών, κομβίων, ανιχνευτών, θερμοστατών, ρευματοδοτών και πινάκων σε σχέση με το ακίνητο. Ανάλογα με τις απαιτήσεις της εγκατάστασης,δοκιμές λειτουργίας και παράδοση της όλης εγκατάστασης σε πλήρη και κανονική λειτουργία. ΕΥΡΩ (Αριθμητικά) : 301,84 (Ολογράφως) : ΤΡΙΑΚΟΣΙΑ ΕΝΑ ΚΑΙ ΟΓΔΟΝΤΑ ΤΕΣΣΕΡΑ ΛΕΠΤΑ Α.Τ. : 26 Άρθρο : ΑΤΗΕ Ν\ Έλεγχος ηλεκτρικής γραμμής, υφιστάμενου ή νέου ηλεκτρικού πίνακα και Σχετικό : ΑΤΗΕ συμπλήρωση των αντίστοιχων πρωτοκόλλων και δηλώσεων από αδειούχο εγκαταστάτη σύμφωνα με το πρώτυπο ΕΛΟΤ HD 384 και το ΦΕΚ Β 844 / Κωδικός αναθεώρησης: ΗΛΜ % Έλεγχος ηλεκτρικής γραμμής, υφιστάμενου ή νέου ηλεκτρικού πίνακα και συμπλήρωση των αντίστοιχων πρωτοκόλλων και δηλώσεων από αδειούχο εγκαταστάτη σύμφωνα με το πρώτυπο ΕΛΟΤ HD 384 και το ΦΕΚ Β 844 / ,ήτοι εργασία διακοπής του ηλεκτρικού ρεύματος προς τον πίνακα, έλεγχος των ηλεκτρικών κυκλωμάτων και σύνταξη των παρακάτω: 1)Υπεύθυνη Δήλωση Αδειούχου Ηλεκτρολόγου Εγκαταστάτη 2)Έκθεση Παράδοσης Ηλεκτρικής Εγκατάστασης 3)Πρωτόκολλο Ελέγχου Ηλεκτρικής Εγκατάστασης κατά ΕΛΟΤ HD 384 4)Πρωτόκολλο Ελέγχου Ηλεκτρικής Εγκατάστασης κατά ΚΕΗΕ (εάν είναι παλιά εγκατάσταση πρίν τον Μαρτιο του 2006 ή εάν σε μια εγκατάσταση συνυπάρχουν και τα δυο πρότυπα) 5)Διαστασιολογημένο μονογραμμικό σχέδιο του πίνακα εγκατάστασης 6)Ηλεκτρολογικό Σχέδιο όπου περιλαμβάνονται α)η θέση των σταθερών ηλεκτρικών συσκευών και κινητήρων β)η διαδρομή των ηλεκτρικών γραμμών, εφόσον έχουν διατομή ίση ή μεγαλύτερη του 1,5mm2 γ)η θέση των διακοπτών, ρυθμιστών, κομβίων, ανιχνευτών, θερμοστατών, ρευματοδοτών και πινάκων σε σχέση με το ακίνητο. Ανάλογα με τις απαιτήσεις της εγκατάστασης,δοκιμές λειτουργίας και παράδοση της όλης εγκατάστασης σε πλήρη και κανονική λειτουργία. ΕΥΡΩ (Αριθμητικά) : 11,32 (Ολογράφως) : ΕΝΤΕΚΑ ΚΑΙ ΤΡΙΑΝΤΑ ΔΥΟ ΛΕΠΤΑ Α.Τ. : 27 Άρθρο : ΑΤΗΕ Διακόπτης χωνευτός με πλήκτρο εντάσεως 10 Α τάσεως 250 V Εντάσεως 10Α απλός μονοπολικός Κωδικός αναθεώρησης: ΗΛΜ % Διακόπτης χωνευτός με πλήκτρο εντάσεως 10 Α τάσεως 250 V με το κυτίο δηλαδή προμήθεια προσκόμιση εγκατάσταση και σύνδεση Εντάσεως 10 Α

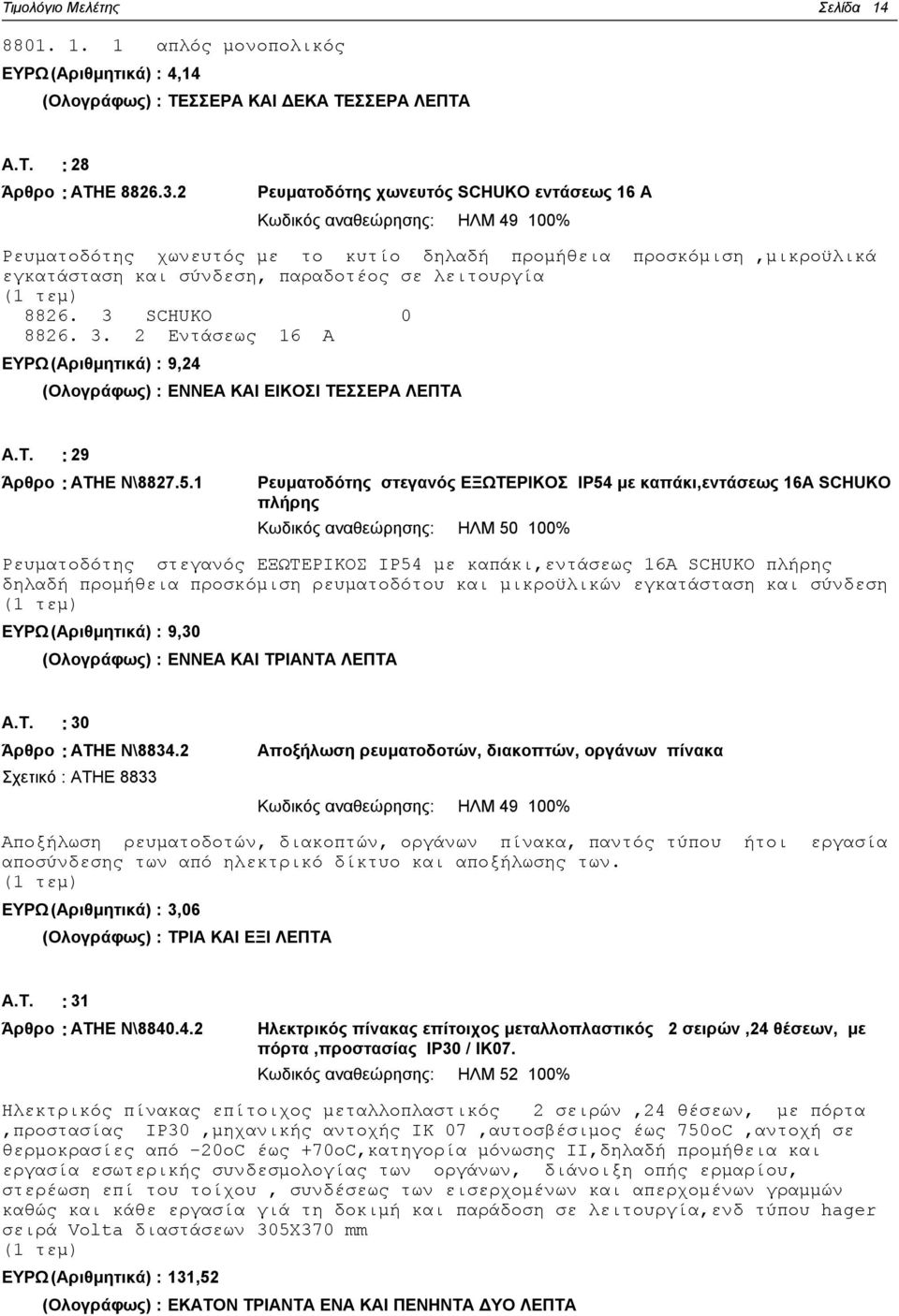

14 Σελίδα απλός μονοπολικός ΕΥΡΩ (Αριθμητικά) : 4,14 (Ολογράφως) : ΤΕΣΣΕΡΑ ΚΑΙ ΔΕΚΑ ΤΕΣΣΕΡΑ ΛΕΠΤΑ Α.Τ. : 28 Άρθρο : ΑΤΗΕ Ρευματοδότης χωνευτός SCHUKO εντάσεως 16 Α Κωδικός αναθεώρησης: ΗΛΜ % Ρευματοδότης χωνευτός με το κυτίο δηλαδή προμήθεια προσκόμιση,μικροϋλικά εγκατάσταση και σύνδεση, παραδοτέος σε λειτουργία SCHUKO Εντάσεως 16 Α ΕΥΡΩ (Αριθμητικά) : 9,24 (Ολογράφως) : ΕΝΝΕΑ ΚΑΙ ΕΙΚΟΣΙ ΤΕΣΣΕΡΑ ΛΕΠΤΑ Α.Τ. : 29 Άρθρο : ΑΤΗΕ Ν\ Ρευματοδότης στεγανός ΕΞΩΤΕΡΙΚΟΣ IP54 με καπάκι,εντάσεως 16Α SCHUKO πλήρης Κωδικός αναθεώρησης: ΗΛΜ % Ρευματοδότης στεγανός ΕΞΩΤΕΡΙΚΟΣ IP54 με καπάκι,εντάσεως 16Α SCHUKO πλήρης δηλαδή προμήθεια προσκόμιση ρευματοδότου και μικροϋλικών εγκατάσταση και σύνδεση ΕΥΡΩ (Αριθμητικά) : 9,30 (Ολογράφως) : ΕΝΝΕΑ ΚΑΙ ΤΡΙΑΝΤΑ ΛΕΠΤΑ Α.Τ. : 30 Άρθρο : ΑΤΗΕ Ν\ Αποξήλωση ρευματοδοτών, διακοπτών, οργάνων πίνακα Σχετικό : ΑΤΗΕ 8833 Κωδικός αναθεώρησης: ΗΛΜ % Αποξήλωση ρευματοδοτών, διακοπτών, οργάνων πίνακα, παντός τύπου ήτοι εργασία αποσύνδεσης των από ηλεκτρικό δίκτυο και αποξήλωσης των. ΕΥΡΩ (Αριθμητικά) : 3,06 (Ολογράφως) : ΤΡΙΑ ΚΑΙ ΕΞΙ ΛΕΠΤΑ Α.Τ. : 31 Άρθρο : ΑΤΗΕ Ν\ Ηλεκτρικός πίνακας επίτοιχος μεταλλοπλαστικός 2 σειρών,24 θέσεων, με πόρτα,προστασίας IP30 / IK07. Κωδικός αναθεώρησης: ΗΛΜ % Ηλεκτρικός πίνακας επίτοιχος μεταλλοπλαστικός 2 σειρών,24 θέσεων, με πόρτα,προστασίας IP30,μηχανικής αντοχής ΙΚ 07,αυτοσβέσιμος έως 750οC,αντοχή σε θερμοκρασίες από -20οC έως +70oC,κατηγορία μόνωσης ΙΙ,δηλαδή προμήθεια και εργασία εσωτερικής συνδεσμολογίας των οργάνων, διάνοιξη οπής ερμαρίου, στερέωση επί του τοίχου, συνδέσεως των εισερχομένων και απερχομένων γραμμών καθώς και κάθε εργασία γιά τη δοκιμή και παράδοση σε λειτουργία,ενδ τύπου hager σειρά Volta διαστάσεων 305Χ370 mm ΕΥΡΩ (Αριθμητικά) : 131,52 (Ολογράφως) : ΕΚΑΤΟΝ ΤΡΙΑΝΤΑ ΕΝΑ ΚΑΙ ΠΕΝΗΝΤΑ ΔΥΟ ΛΕΠΤΑ

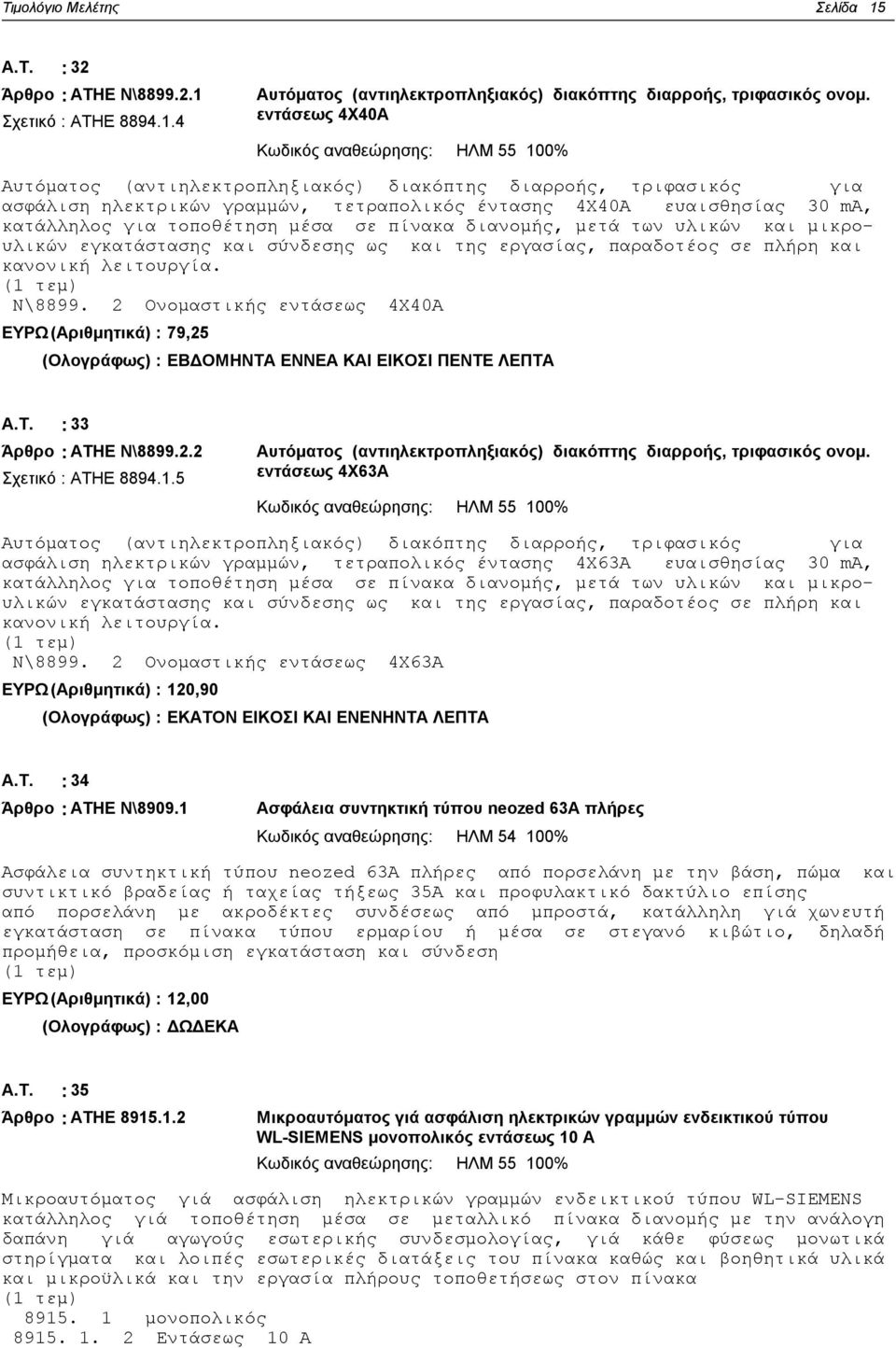

15 Σελίδα 15 Α.Τ. : 32 Άρθρο : ΑΤΗΕ Ν\ Αυτόματος (αντιηλεκτροπληξιακός) διακόπτης διαρροής, τριφασικός ονομ. Σχετικό : ΑΤΗΕ εντάσεως 4Χ40Α Κωδικός αναθεώρησης: ΗΛΜ % Αυτόματος (αντιηλεκτροπληξιακός) διακόπτης διαρροής, τριφασικός για ασφάλιση ηλεκτρικών γραμμών, τετραπολικός έντασης 4Χ40Α ευαισθησίας 30 ma, κατάλληλος για τοποθέτηση μέσα σε πίνακα διανομής, μετά των υλικών και μικρουλικών εγκατάστασης και σύνδεσης ως και της εργασίας, παραδοτέος σε πλήρη και κανονική λειτουργία. Ν\ Ονομαστικής εντάσεως 4Χ40Α ΕΥΡΩ (Αριθμητικά) : 79,25 (Ολογράφως) : ΕΒΔΟΜΗΝΤΑ ΕΝΝΕΑ ΚΑΙ ΕΙΚΟΣΙ ΠΕΝΤΕ ΛΕΠΤΑ Α.Τ. : 33 Άρθρο : ΑΤΗΕ Ν\ Αυτόματος (αντιηλεκτροπληξιακός) διακόπτης διαρροής, τριφασικός ονομ. Σχετικό : ΑΤΗΕ εντάσεως 4Χ63Α Κωδικός αναθεώρησης: ΗΛΜ % Αυτόματος (αντιηλεκτροπληξιακός) διακόπτης διαρροής, τριφασικός για ασφάλιση ηλεκτρικών γραμμών, τετραπολικός έντασης 4Χ63Α ευαισθησίας 30 ma, κατάλληλος για τοποθέτηση μέσα σε πίνακα διανομής, μετά των υλικών και μικρουλικών εγκατάστασης και σύνδεσης ως και της εργασίας, παραδοτέος σε πλήρη και κανονική λειτουργία. Ν\ Ονομαστικής εντάσεως 4Χ63Α ΕΥΡΩ (Αριθμητικά) : 120,90 (Ολογράφως) : ΕΚΑΤΟΝ ΕΙΚΟΣΙ ΚΑΙ ΕΝΕΝΗΝΤΑ ΛΕΠΤΑ Α.Τ. : 34 Άρθρο : ΑΤΗΕ Ν\ Ασφάλεια συντηκτική τύπου neozed 63A πλήρες Κωδικός αναθεώρησης: ΗΛΜ % Ασφάλεια συντηκτική τύπου neozed 63A πλήρες από πορσελάνη με την βάση, πώμα και συντικτικό βραδείας ή ταχείας τήξεως 35Α και προφυλακτικό δακτύλιο επίσης από πορσελάνη με ακροδέκτες συνδέσεως από μπροστά, κατάλληλη γιά χωνευτή εγκατάσταση σε πίνακα τύπου ερμαρίου ή μέσα σε στεγανό κιβώτιο, δηλαδή προμήθεια, προσκόμιση εγκατάσταση και σύνδεση ΕΥΡΩ (Αριθμητικά) : 12,00 (Ολογράφως) : ΔΩΔΕΚΑ Α.Τ. : 35 Άρθρο : ΑΤΗΕ Μικροαυτόματος γιά ασφάλιση ηλεκτρικών γραμμών ενδεικτικού τύπου WL-SIEMENS μονοπολικός εντάσεως 10 Α Κωδικός αναθεώρησης: ΗΛΜ % Μικροαυτόματος γιά ασφάλιση ηλεκτρικών γραμμών ενδεικτικού τύπου WL-SIEMENS κατάλληλος γιά τοποθέτηση μέσα σε μεταλλικό πίνακα διανομής με την ανάλογη δαπάνη γιά αγωγούς εσωτερικής συνδεσμολογίας, γιά κάθε φύσεως μονωτικά στηρίγματα και λοιπές εσωτερικές διατάξεις του πίνακα καθώς και βοηθητικά υλικά και μικροϋλικά και την εργασία πλήρους τοποθετήσεως στον πίνακα μονοπολικός Εντάσεως 10 Α

16 Σελίδα 16 ΕΥΡΩ (Αριθμητικά) : 9,18 (Ολογράφως) : ΕΝΝΕΑ ΚΑΙ ΔΕΚΑ ΟΚΤΩ ΛΕΠΤΑ Α.Τ. : 36 Άρθρο : ΑΤΗΕ Μικροαυτόματος γιά ασφάλιση ηλεκτρικών γραμμών ενδεικτικού τύπου WL-SIEMENS μονοπολικός εντάσεως 16 Α Κωδικός αναθεώρησης: ΗΛΜ % Μικροαυτόματος γιά ασφάλιση ηλεκτρικών γραμμών ενδεικτικού τύπου WL-SIEMENS κατάλληλος γιά τοποθέτηση μέσα σε μεταλλικό πίνακα διανομής με την ανάλογη δαπάνη γιά αγωγούς εσωτερικής συνδεσμολογίας, γιά κάθε φύσεως μονωτικά στηρίγματα και λοιπές εσωτερικές διατάξεις του πίνακα καθώς και βοηθητικά υλικά και μικροϋλικά και την εργασία πλήρους τοποθετήσεως στον πίνακα μονοπολικός Εντάσεως 16 Α ΕΥΡΩ (Αριθμητικά) : 10,21 (Ολογράφως) : ΔΕΚΑ ΚΑΙ ΕΙΚΟΣΙ ΕΝΑ ΛΕΠΤΑ Α.Τ. : 37 Άρθρο : ΑΤΗΕ Ν\ Ενδεικτική λυχνία ράγας τάσεως μέχρι 500 V πλήρης για τοποθέτηση σε ηλ. Σχετικό : ΑΤΗΕ 8924 πίνακα Κωδικός αναθεώρησης: ΗΛΜ % Ενδεικτική λυχνία ράγας τάσεως μέχρι 500 V πλήρης εγκατεστημένη σε πίνακα διανομής ηλεκτρικής ενέργειας τύπου επίτοιχου ή επιδαπέδιου ερμάριου (πεδίου), υλικά και μικροϋλικά εγκαταστάσεως και συνδέσεως και την εργασία, παραδοτέα σε πλήρη και κανονική λειτουργία ΕΥΡΩ (Αριθμητικά) : 8,06 (Ολογράφως) : ΟΚΤΩ ΚΑΙ ΕΞΙ ΛΕΠΤΑ Α.Τ. : 38 Άρθρο : ΑΤΗΕ Ν\ Πρίζα DATA Rj45 μονή εξωτερική (utp -αθωράκιστη) κατηγορίας 5e ή 6,σε λειτουργία με πιστοποίηση από ειδικό όργανο μέτρησης. Κωδικός αναθεώρησης: ΗΛΜ % Πρίζα DATA Rj45 μονή εξωτερική (utp -αθωράκιστη) κατηγορίας 5e ή 6, δηλαδή προμήθεια προσκόμιση,μικροϋλικά εγκατάσταση και σύνδεση, παραδοτέα σε λειτουργία με πιστοποίηση από ειδικό όργανο μέτρησης.η μετρήση του ρευματοδότη πρέπει να τυπωθεί και να παραδοθεί στο κέντρο λειτουργίας δικτύου του ΑΠΘ. ΕΥΡΩ (Αριθμητικά) : 14,07 (Ολογράφως) : ΔΕΚΑ ΤΕΣΣΕΡΑ ΚΑΙ ΕΠΤΑ ΛΕΠΤΑ Α.Τ. : 39 Άρθρο : ΑΤΗΕ Ν\8954 Kαλώδιο UTP cat.5e 4 ζευγών. Σχετικό : ΑΤΗΕ Κωδικός αναθεώρησης: ΗΛΜ % Kαλώδιο UTP cat.5e 4 ζευγών αθωράκιστο,100 Ohm,υποστηρίζει εφαρμογές μέχρι 100 Mbps, για την σύνδεση απο κατανεμητή μέχρι σημείου λήψης (πρίζα) ήτοι καλώδιο εργασία τοποθέτησης και σύνδεσης και παράδοση σε λειτουργία. (1 m)

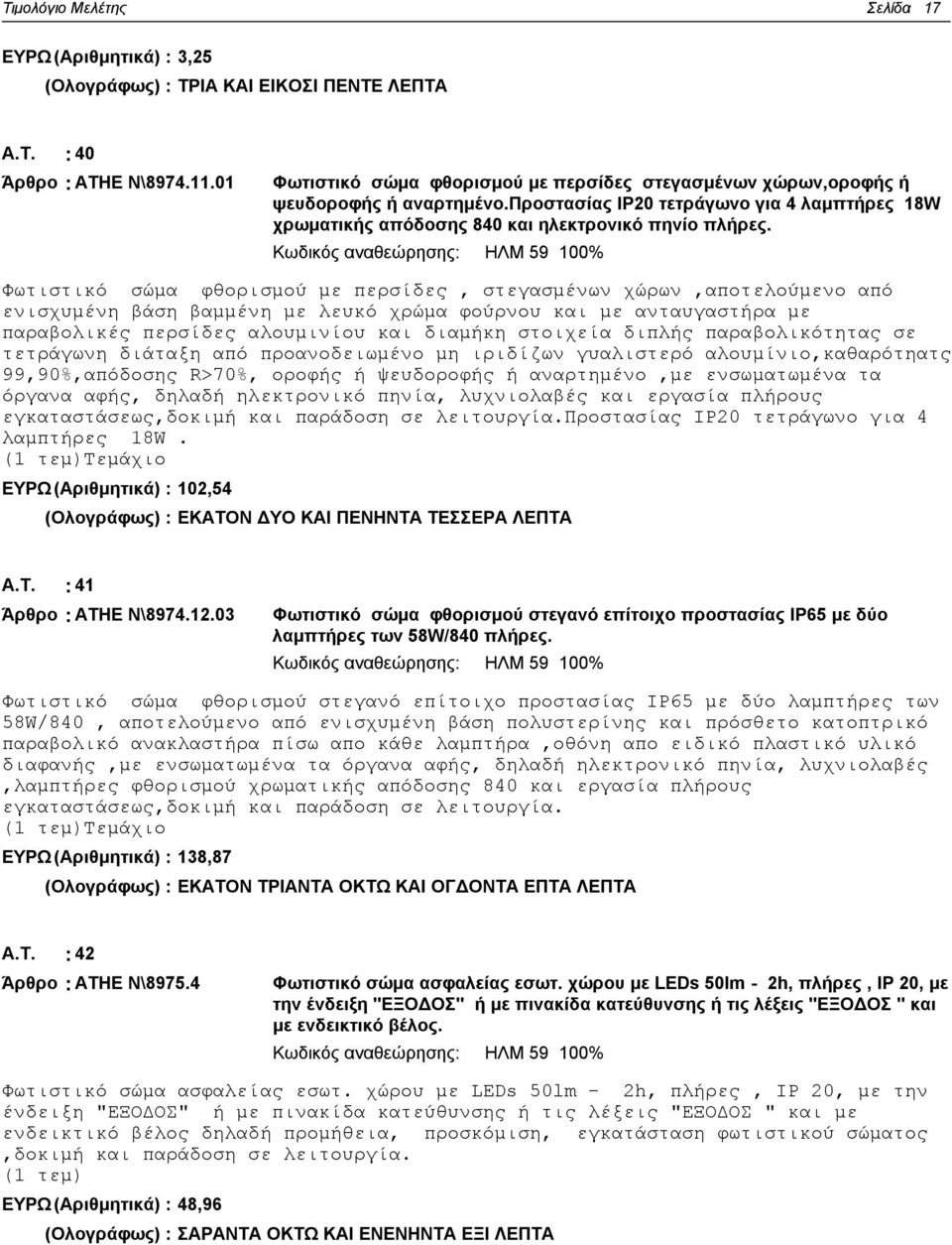

17 Σελίδα 17 ΕΥΡΩ (Αριθμητικά) : 3,25 (Ολογράφως) : ΤΡΙΑ ΚΑΙ ΕΙΚΟΣΙ ΠΕΝΤΕ ΛΕΠΤΑ Α.Τ. : 40 Άρθρο : ΑΤΗΕ Ν\ Φωτιστικό σώμα φθορισμού με περσίδες στεγασμένων χώρων,οροφής ή ψευδοροφής ή αναρτημένο.προστασίας IP20 τετράγωνο για 4 λαμπτήρες 18W χρωματικής απόδοσης 840 και ηλεκτρονικό πηνίο πλήρες. Κωδικός αναθεώρησης: ΗΛΜ % Φωτιστικό σώμα φθορισμού με περσίδες, στεγασμένων χώρων,αποτελούμενο από ενισχυμένη βάση βαμμένη με λευκό χρώμα φούρνου και με ανταυγαστήρα με παραβολικές περσίδες αλουμινίου και διαμήκη στοιχεία διπλής παραβολικότητας σε τετράγωνη διάταξη από προανοδειωμένο μη ιριδίζων γυαλιστερό αλουμίνιο,καθαρότηατς 99,90%,απόδοσης R>70%, οροφής ή ψευδοροφής ή αναρτημένο,με ενσωματωμένα τα όργανα αφής, δηλαδή ηλεκτρονικό πηνία, λυχνιολαβές και εργασία πλήρους εγκαταστάσεως,δοκιμή και παράδοση σε λειτουργία.προστασίας IP20 τετράγωνο για 4 λαμπτήρες 18W. Τεμάχιο ΕΥΡΩ (Αριθμητικά) : 102,54 (Ολογράφως) : ΕΚΑΤΟΝ ΔΥΟ ΚΑΙ ΠΕΝΗΝΤΑ ΤΕΣΣΕΡΑ ΛΕΠΤΑ Α.Τ. : 41 Άρθρο : ΑΤΗΕ Ν\ Φωτιστικό σώμα φθορισμού στεγανό επίτοιχο προστασίας IP65 με δύο λαμπτήρες των 58W/840 πλήρες. Κωδικός αναθεώρησης: ΗΛΜ % Φωτιστικό σώμα φθορισμού στεγανό επίτοιχο προστασίας IP65 με δύο λαμπτήρες των 58W/840, αποτελούμενο από ενισχυμένη βάση πολυστερίνης και πρόσθετο κατοπτρικό παραβολικό ανακλαστήρα πίσω απο κάθε λαμπτήρα,οθόνη απο ειδικό πλαστικό υλικό διαφανής,με ενσωματωμένα τα όργανα αφής, δηλαδή ηλεκτρονικό πηνία, λυχνιολαβές,λαμπτήρες φθορισμού χρωματικής απόδοσης 840 και εργασία πλήρους εγκαταστάσεως,δοκιμή και παράδοση σε λειτουργία. Τεμάχιο ΕΥΡΩ (Αριθμητικά) : 138,87 (Ολογράφως) : ΕΚΑΤΟΝ ΤΡΙΑΝΤΑ ΟΚΤΩ ΚΑΙ ΟΓΔΟΝΤΑ ΕΠΤΑ ΛΕΠΤΑ Α.Τ. : 42 Άρθρο : ΑΤΗΕ Ν\ Φωτιστικό σώμα ασφαλείας εσωτ. χώρου με LEDs 50lm - 2h, πλήρες, IP 20, με την ένδειξη "ΕΞΟΔΟΣ" ή με πινακίδα κατεύθυνσης ή τις λέξεις "ΕΞΟΔΟΣ " και με ενδεικτικό βέλος. Κωδικός αναθεώρησης: ΗΛΜ % Φωτιστικό σώμα ασφαλείας εσωτ. χώρου με LEDs 50lm - 2h, πλήρες, IP 20, με την ένδειξη "ΕΞΟΔΟΣ" ή με πινακίδα κατεύθυνσης ή τις λέξεις "ΕΞΟΔΟΣ " και με ενδεικτικό βέλος δηλαδή προμήθεια, προσκόμιση, εγκατάσταση φωτιστικού σώματος,δοκιμή και παράδοση σε λειτουργία. ΕΥΡΩ (Αριθμητικά) : 48,96 (Ολογράφως) : ΣΑΡΑΝΤΑ ΟΚΤΩ ΚΑΙ ΕΝΕΝΗΝΤΑ ΕΞΙ ΛΕΠΤΑ

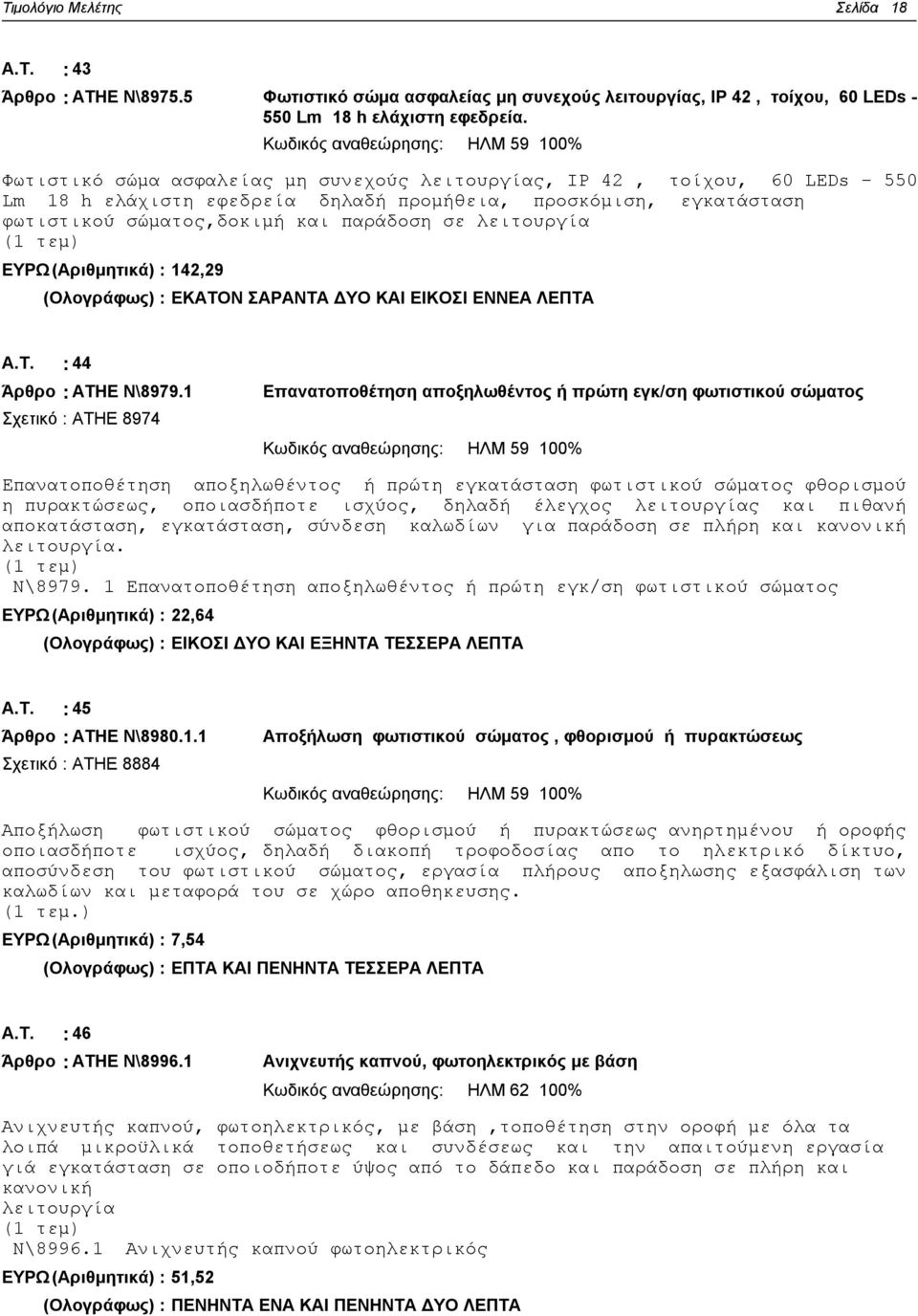

18 Σελίδα 18 Α.Τ. : 43 Άρθρο : ΑΤΗΕ Ν\ Φωτιστικό σώμα ασφαλείας μη συνεχούς λειτουργίας, IP 42, τοίχου, 60 LEDs Lm 18 h ελάχιστη εφεδρεία. Κωδικός αναθεώρησης: ΗΛΜ % Φωτιστικό σώμα ασφαλείας μη συνεχούς λειτουργίας, IP 42, τοίχου, 60 LEDs Lm 18 h ελάχιστη εφεδρεία δηλαδή προμήθεια, προσκόμιση, εγκατάσταση φωτιστικού σώματος,δοκιμή και παράδοση σε λειτουργία ΕΥΡΩ (Αριθμητικά) : 142,29 (Ολογράφως) : ΕΚΑΤΟΝ ΣΑΡΑΝΤΑ ΔΥΟ ΚΑΙ ΕΙΚΟΣΙ ΕΝΝΕΑ ΛΕΠΤΑ Α.Τ. : 44 Άρθρο : ΑΤΗΕ Ν\ Eπανατοποθέτηση αποξηλωθέντος ή πρώτη εγκ/ση φωτιστικού σώματος Σχετικό : ΑΤΗΕ 8974 Κωδικός αναθεώρησης: ΗΛΜ % Eπανατοποθέτηση αποξηλωθέντος ή πρώτη εγκατάσταση φωτιστικού σώματος φθορισμού η πυρακτώσεως, οποιασδήποτε ισχύος, δηλαδή έλεγχος λειτουργίας και πιθανή αποκατάσταση, εγκατάσταση, σύνδεση καλωδίων για παράδοση σε πλήρη και κανονική λειτουργία. Ν\ Eπανατοποθέτηση αποξηλωθέντος ή πρώτη εγκ/ση φωτιστικού σώματος ΕΥΡΩ (Αριθμητικά) : 22,64 (Ολογράφως) : ΕΙΚΟΣΙ ΔΥΟ ΚΑΙ ΕΞΗΝΤΑ ΤΕΣΣΕΡΑ ΛΕΠΤΑ Α.Τ. : 45 Άρθρο : ΑΤΗΕ Ν\ Αποξήλωση φωτιστικού σώματος, φθορισμού ή πυρακτώσεως Σχετικό : ΑΤΗΕ 8884 Κωδικός αναθεώρησης: ΗΛΜ % Αποξήλωση φωτιστικού σώματος φθορισμού ή πυρακτώσεως ανηρτημένου ή οροφής οποιασδήποτε ισχύος, δηλαδή διακοπή τροφοδοσίας απο το ηλεκτρικό δίκτυο, αποσύνδεση του φωτιστικού σώματος, εργασία πλήρους αποξηλωσης εξασφάλιση των καλωδίων και μεταφορά του σε χώρο αποθηκευσης. (1 τεμ.) ΕΥΡΩ (Αριθμητικά) : 7,54 (Ολογράφως) : ΕΠΤΑ ΚΑΙ ΠΕΝΗΝΤΑ ΤΕΣΣΕΡΑ ΛΕΠΤΑ Α.Τ. : 46 Άρθρο : ΑΤΗΕ Ν\ Ανιχνευτής καπνού, φωτοηλεκτρικός με βάση Κωδικός αναθεώρησης: ΗΛΜ % Ανιχνευτής καπνού, φωτοηλεκτρικός, με βάση,τοποθέτηση στην οροφή με όλα τα λοιπά μικροϋλικά τοποθετήσεως και συνδέσεως και την απαιτούμενη εργασία γιά εγκατάσταση σε οποιοδήποτε ύψος από το δάπεδο και παράδοση σε πλήρη και κανονική λειτουργία Ν\ Ανιχνευτής καπνού φωτοηλεκτρικός ΕΥΡΩ (Αριθμητικά) : 51,52 (Ολογράφως) : ΠΕΝΗΝΤΑ ΕΝΑ ΚΑΙ ΠΕΝΗΝΤΑ ΔΥΟ ΛΕΠΤΑ

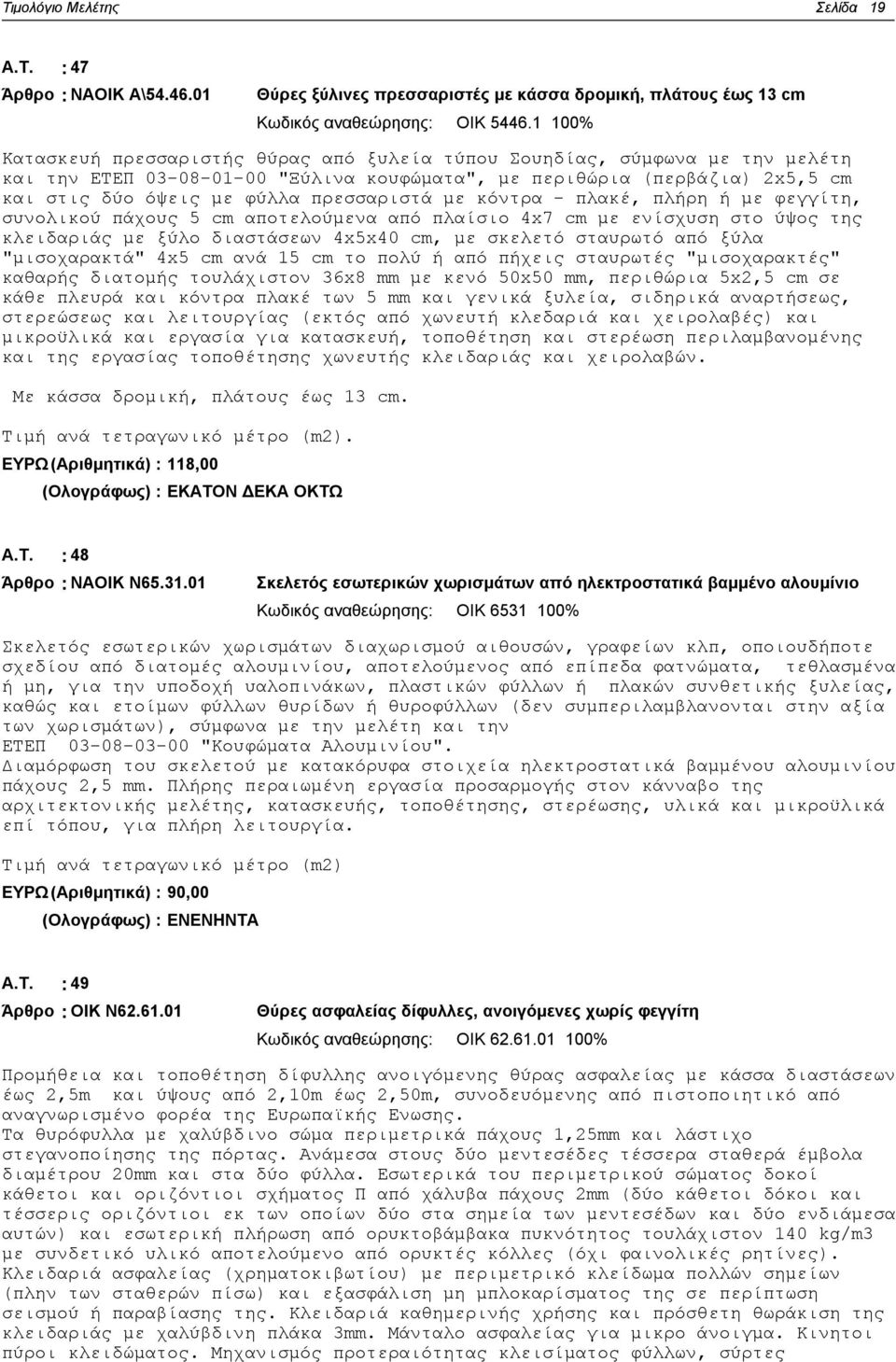

19 Σελίδα 19 Α.Τ. : 47 Άρθρο : ΝΑΟΙΚ Α\ Θύρες ξύλινες πρεσσαριστές με κάσσα δρομική, πλάτους έως 13 cm Κωδικός αναθεώρησης: ΟΙΚ % Κατασκευή πρεσσαριστής θύρας από ξυλεία τύπου Σουηδίας, σύμφωνα με την μελέτη και την ΕΤΕΠ "Ξύλινα κουφώματα", με περιθώρια (περβάζια) 2x5,5 cm και στις δύο όψεις με φύλλα πρεσσαριστά με κόντρα - πλακέ, πλήρη ή με φεγγίτη, συνολικού πάχους 5 cm αποτελούμενα από πλαίσιο 4x7 cm με ενίσχυση στο ύψος της κλειδαριάς με ξύλο διαστάσεων 4x5x40 cm, με σκελετό σταυρωτό από ξύλα "μισοχαρακτά" 4x5 cm ανά 15 cm το πολύ ή από πήχεις σταυρωτές "μισοχαρακτές" καθαρής διατομής τουλάχιστον 36x8 mm με κενό 50x50 mm, περιθώρια 5x2,5 cm σε κάθε πλευρά και κόντρα πλακέ των 5 mm και γενικά ξυλεία, σιδηρικά αναρτήσεως, στερεώσεως και λειτουργίας (εκτός από χωνευτή κλεδαριά και χειρολαβές) και μικροϋλικά και εργασία για κατασκευή, τοποθέτηση και στερέωση περιλαμβανομένης και της εργασίας τοποθέτησης χωνευτής κλειδαριάς και χειρολαβών. Με κάσσα δρομική, πλάτους έως 13 cm. ΕΥΡΩ (Αριθμητικά) : 118,00 (Ολογράφως) : ΕΚΑΤΟΝ ΔΕΚΑ ΟΚΤΩ Α.Τ. : 48 Άρθρο : ΝΑΟΙΚ Ν Σκελετός εσωτερικών χωρισμάτων από ηλεκτροστατικά βαμμένο αλουμίνιο Κωδικός αναθεώρησης: ΟΙΚ % Σκελετός εσωτερικών χωρισμάτων διαχωρισμού αιθουσών, γραφείων κλπ, οποιουδήποτε σχεδίου από διατομές αλουμινίου, αποτελούμενος από επίπεδα φατνώματα, τεθλασμένα ή μη, για την υποδοχή υαλοπινάκων, πλαστικών φύλλων ή πλακών συνθετικής ξυλείας, καθώς και ετοίμων φύλλων θυρίδων ή θυροφύλλων (δεν συμπεριλαμβλανονται στην αξία των χωρισμάτων), σύμφωνα με την μελέτη και την ΕΤΕΠ "Κουφώματα Αλουμινίου". Διαμόρφωση του σκελετού με κατακόρυφα στοιχεία ηλεκτροστατικά βαμμένου αλουμινίου πάχους 2,5 mm. Πλήρης περαιωμένη εργασία προσαρμογής στον κάνναβο της αρχιτεκτονικής μελέτης, κατασκευής, τοποθέτησης, στερέωσης, υλικά και μικροϋλικά επί τόπου, για πλήρη λειτουργία. Τιμή ανά τετραγωνικό μέτρο (m2) ΕΥΡΩ (Αριθμητικά) : 90,00 (Ολογράφως) : ΕΝΕΝΗΝΤΑ Α.Τ. : 49 Άρθρο : ΟΙΚ Ν Θύρες ασφαλείας δίφυλλες, ανοιγόμενες χωρίς φεγγίτη Κωδικός αναθεώρησης: ΟΙΚ % Προμήθεια και τοποθέτηση δίφυλλης ανοιγόμενης θύρας ασφαλείας με κάσσα διαστάσεων έως 2,5m και ύψους από 2,10m έως 2,50m, συνοδευόμενης από πιστοποιητικό από αναγνωρισμένο φορέα της Ευρωπαϊκής Ενωσης. Τα θυρόφυλλα με χαλύβδινο σώμα περιμετρικά πάχους 1,25mm και λάστιχο στεγανοποίησης της πόρτας. Ανάμεσα στους δύο μεντεσέδες τέσσερα σταθερά έμβολα διαμέτρου 20mm και στα δύο φύλλα. Εσωτερικά του περιμετρικού σώματος δοκοί κάθετοι και οριζόντιοι σχήματος Π από χάλυβα πάχους 2mm (δύο κάθετοι δόκοι και τέσσερις οριζόντιοι εκ των οποίων δύο στα σημεία των μεντεσέδων και δύο ενδιάμεσα αυτών) και εσωτερική πλήρωση από ορυκτοβάμβακα πυκνότητος τουλάχιστον 140 kg/m3 με συνδετικό υλικό αποτελούμενο από ορυκτές κόλλες (όχι φαινολικές ρητίνες). Κλειδαριά ασφαλείας (χρηματοκιβωτίου) με περιμετρικό κλείδωμα πολλών σημείων (πλην των σταθερών πίσω) και εξασφάλιση μη μπλοκαρίσματος της σε περίπτωση σεισμού ή παραβίασης της. Κλειδαριά καθημερινής χρήσης και πρόσθετη θωράκιση της κλειδαριάς με χαλύβδινη πλάκα 3mm. Μάνταλο ασφαλείας για μικρο άνοιγμα. Κινητοι πύροι κλειδώματος. Μηχανισμός προτεραιότητας κλεισίματος φύλλων, σύρτες

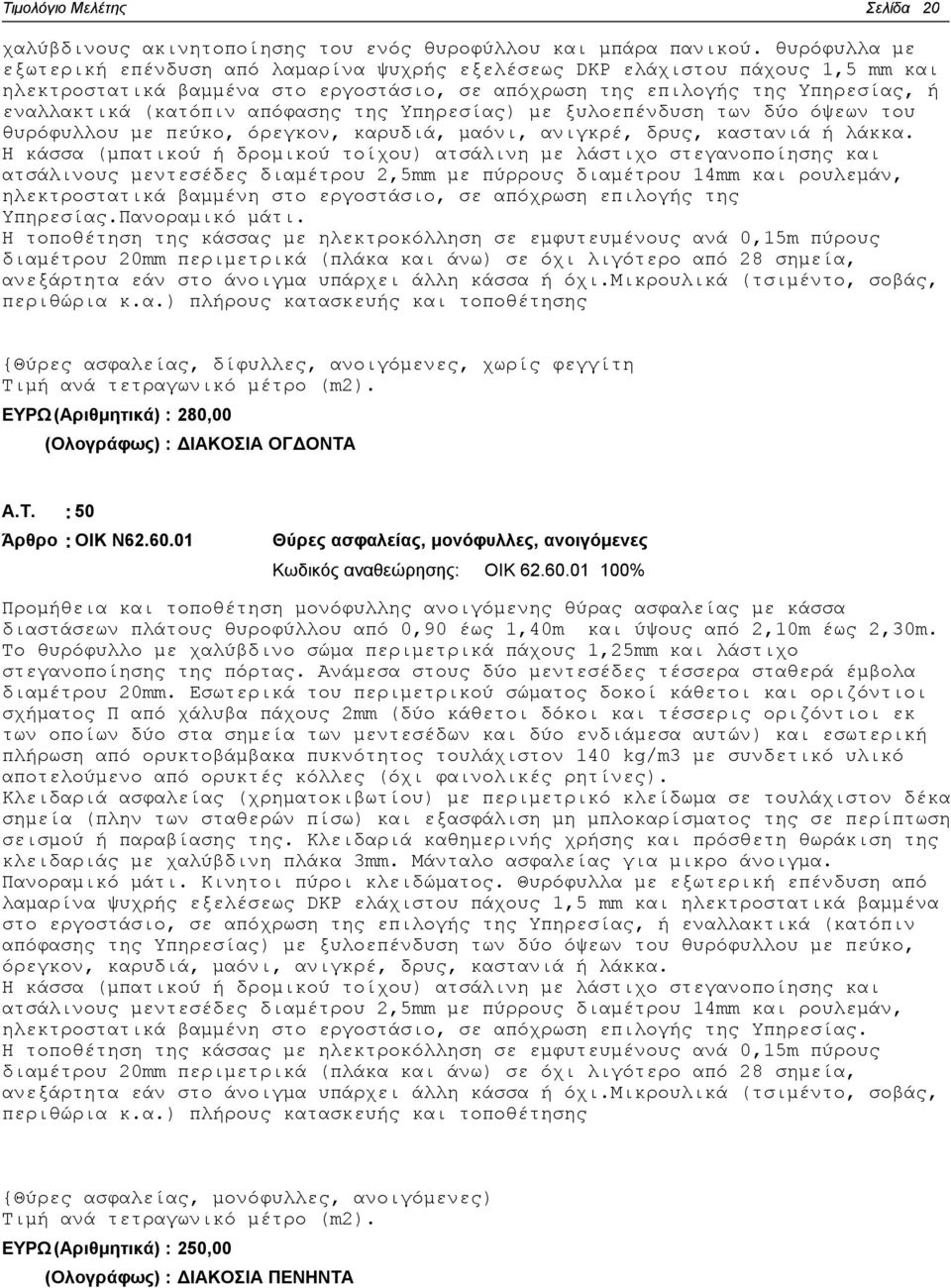

20 Σελίδα 20 χαλύβδινους ακινητοποίησης του ενός θυροφύλλου και μπάρα πανικού. θυρόφυλλα με εξωτερική επένδυση από λαμαρίνα ψυχρής εξελέσεως DKP ελάχιστου πάχους 1,5 mm και ηλεκτροστατικά βαμμένα στο εργοστάσιο, σε απόχρωση της επιλογής της Υπηρεσίας, ή εναλλακτικά (κατόπιν απόφασης της Υπηρεσίας) με ξυλοεπένδυση των δύο όψεων του θυρόφυλλου με πεύκο, όρεγκον, καρυδιά, μαόνι, ανιγκρέ, δρυς, καστανιά ή λάκκα. Η κάσσα (μπατικού ή δρομικού τοίχου) ατσάλινη με λάστιχο στεγανοποίησης και ατσάλινους μεντεσέδες διαμέτρου 2,5mm με πύρρους διαμέτρου 14mm και ρουλεμάν, ηλεκτροστατικά βαμμένη στο εργοστάσιο, σε απόχρωση επιλογής της Υπηρεσίας.Πανοραμικό μάτι. Η τοποθέτηση της κάσσας με ηλεκτροκόλληση σε εμφυτευμένους ανά 0,15m πύρους διαμέτρου 20mm περιμετρικά (πλάκα και άνω) σε όχι λιγότερο από 28 σημεία, ανεξάρτητα εάν στο άνοιγμα υπάρχει άλλη κάσσα ή όχι.μικρουλικά (τσιμέντο, σοβάς, περιθώρια κ.α.) πλήρους κατασκευής και τοποθέτησης {Θύρες ασφαλείας, δίφυλλες, ανοιγόμενες, χωρίς φεγγίτη ΕΥΡΩ (Αριθμητικά) : 280,00 (Ολογράφως) : ΔΙΑΚΟΣΙΑ ΟΓΔΟΝΤΑ Α.Τ. : 50 Άρθρο : ΟΙΚ Ν Θύρες ασφαλείας, μονόφυλλες, ανοιγόμενες Κωδικός αναθεώρησης: ΟΙΚ % Προμήθεια και τοποθέτηση μονόφυλλης ανοιγόμενης θύρας ασφαλείας με κάσσα διαστάσεων πλάτους θυροφύλλου από 0,90 έως 1,40m και ύψους από 2,10m έως 2,30m. Το θυρόφυλλο με χαλύβδινο σώμα περιμετρικά πάχους 1,25mm και λάστιχο στεγανοποίησης της πόρτας. Ανάμεσα στους δύο μεντεσέδες τέσσερα σταθερά έμβολα διαμέτρου 20mm. Εσωτερικά του περιμετρικού σώματος δοκοί κάθετοι και οριζόντιοι σχήματος Π από χάλυβα πάχους 2mm (δύο κάθετοι δόκοι και τέσσερις οριζόντιοι εκ των οποίων δύο στα σημεία των μεντεσέδων και δύο ενδιάμεσα αυτών) και εσωτερική πλήρωση από ορυκτοβάμβακα πυκνότητος τουλάχιστον 140 kg/m3 με συνδετικό υλικό αποτελούμενο από ορυκτές κόλλες (όχι φαινολικές ρητίνες). Κλειδαριά ασφαλείας (χρηματοκιβωτίου) με περιμετρικό κλείδωμα σε τουλάχιστον δέκα σημεία (πλην των σταθερών πίσω) και εξασφάλιση μη μπλοκαρίσματος της σε περίπτωση σεισμού ή παραβίασης της. Κλειδαριά καθημερινής χρήσης και πρόσθετη θωράκιση της κλειδαριάς με χαλύβδινη πλάκα 3mm. Μάνταλο ασφαλείας για μικρο άνοιγμα. Πανοραμικό μάτι. Κινητοι πύροι κλειδώματος. Θυρόφυλλα με εξωτερική επένδυση από λαμαρίνα ψυχρής εξελέσεως DKP ελάχιστου πάχους 1,5 mm και ηλεκτροστατικά βαμμένα στο εργοστάσιο, σε απόχρωση της επιλογής της Υπηρεσίας, ή εναλλακτικά (κατόπιν απόφασης της Υπηρεσίας) με ξυλοεπένδυση των δύο όψεων του θυρόφυλλου με πεύκο, όρεγκον, καρυδιά, μαόνι, ανιγκρέ, δρυς, καστανιά ή λάκκα. Η κάσσα (μπατικού ή δρομικού τοίχου) ατσάλινη με λάστιχο στεγανοποίησης και ατσάλινους μεντεσέδες διαμέτρου 2,5mm με πύρρους διαμέτρου 14mm και ρουλεμάν, ηλεκτροστατικά βαμμένη στο εργοστάσιο, σε απόχρωση επιλογής της Υπηρεσίας. Η τοποθέτηση της κάσσας με ηλεκτροκόλληση σε εμφυτευμένους ανά 0,15m πύρους διαμέτρου 20mm περιμετρικά (πλάκα και άνω) σε όχι λιγότερο από 28 σημεία, ανεξάρτητα εάν στο άνοιγμα υπάρχει άλλη κάσσα ή όχι.μικρουλικά (τσιμέντο, σοβάς, περιθώρια κ.α.) πλήρους κατασκευής και τοποθέτησης {Θύρες ασφαλείας, μονόφυλλες, ανοιγόμενες) ΕΥΡΩ (Αριθμητικά) : 250,00 (Ολογράφως) : ΔΙΑΚΟΣΙΑ ΠΕΝΗΝΤΑ
