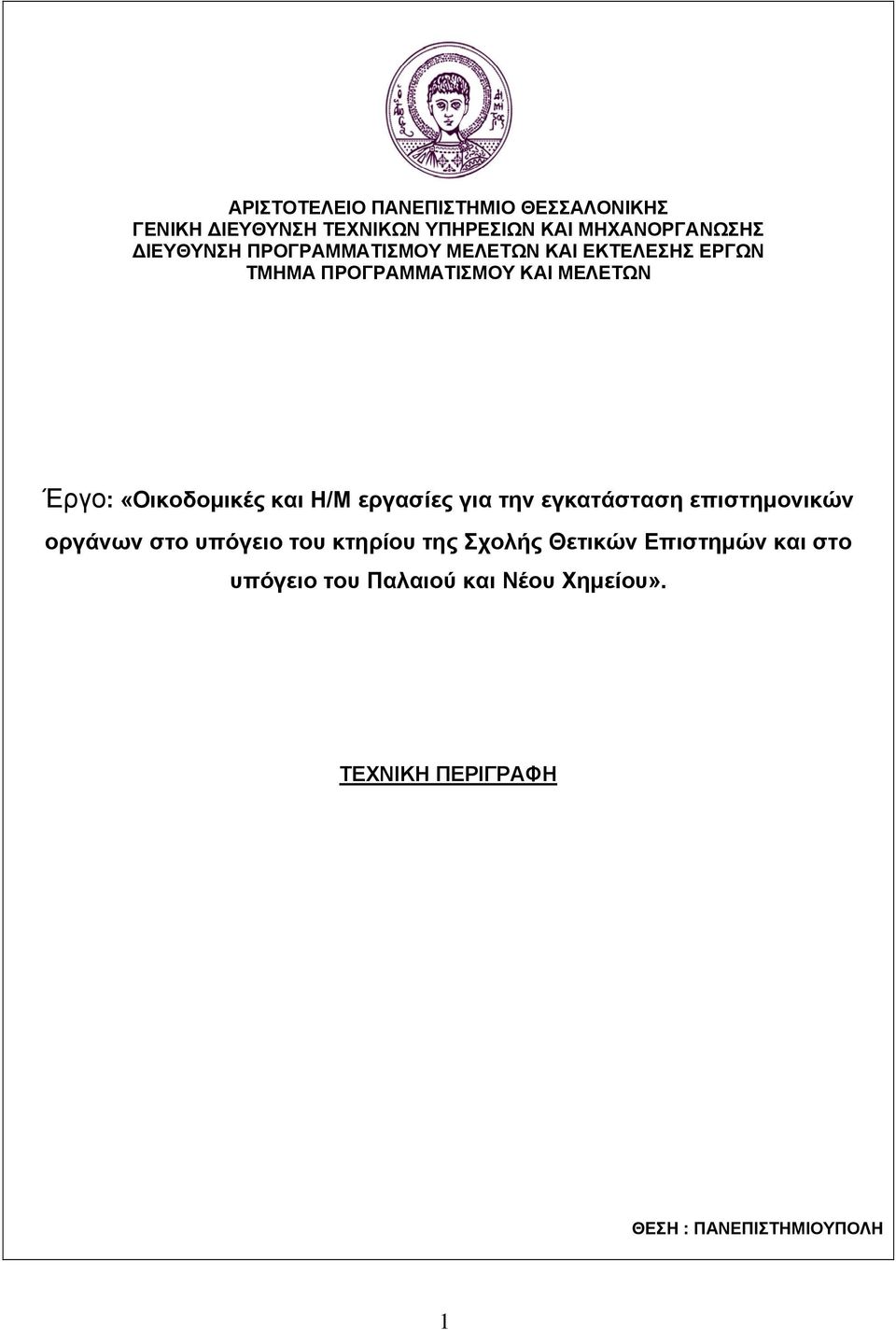

1 ΑΡΙΣΤΟΤΕΛΕΙΟ ΠΑΝΕΠΙΣΤΗΜΙΟ ΘΕΣΣΑΛΟΝΙΚΗΣ ΓΕΝΙΚΗ ΔΙΕΥΘΥΝΣΗ ΤΕΧΝΙΚΩΝ ΥΠΗΡΕΣΙΩΝ ΚΑΙ ΜΗΧΑΝΟΡΓΑΝΩΣΗΣ ΔΙΕΥΘΥΝΣΗ ΠΡΟΓΡΑΜΜΑΤΙΣΜΟΥ ΜΕΛΕΤΩΝ ΚΑΙ ΕΚΤΕΛΕΣΗΣ ΕΡΓΩΝ ΤΜΗΜΑ ΠΡΟΓΡΑΜΜΑΤΙΣΜΟΥ ΚΑΙ ΜΕΛΕΤΩΝ Έργο: «Οικοδομικές και Η/Μ εργασίες για την εγκατάσταση επιστημονικών οργάνων στο υπόγειο του κτηρίου της Σχολής Θετικών Επιστημών και στο υπόγειο του Παλαιού και Νέου Χημείου». ΤΕΧΝΙΚΗ ΠΕΡΙΓΡΑΦΗ ΘΕΣΗ : ΠΑΝΕΠΙΣΤΗΜΙΟΥΠΟΛΗ 1

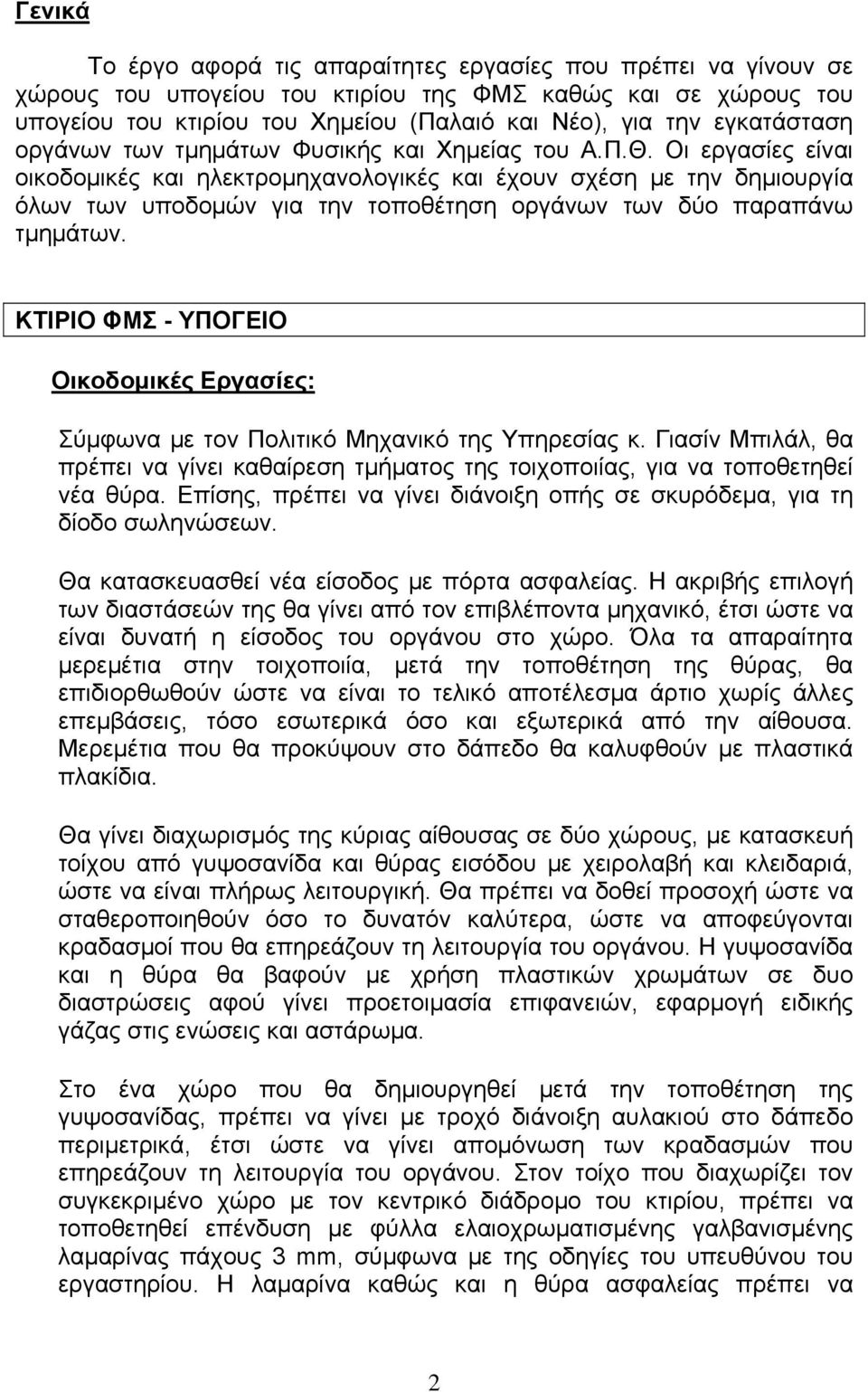

2 Γενικά Το έργο αφορά τις απαραίτητες εργασίες που πρέπει να γίνουν σε χώρους του υπογείου του κτιρίου της ΦΜΣ καθώς και σε χώρους του υπογείου του κτιρίου του Χημείου (Παλαιό και Νέο), για την εγκατάσταση οργάνων των τμημάτων Φυσικής και Χημείας του Α.Π.Θ. Οι εργασίες είναι οικοδομικές και ηλεκτρομηχανολογικές και έχουν σχέση με την δημιουργία όλων των υποδομών για την τοποθέτηση οργάνων των δύο παραπάνω τμημάτων. ΚΤΙΡΙΟ ΦΜΣ - ΥΠΟΓΕΙΟ Οικοδομικές Εργασίες: Σύμφωνα με τον Πολιτικό Μηχανικό της Υπηρεσίας κ. Γιασίν Μπιλάλ, θα πρέπει να γίνει καθαίρεση τμήματος της τοιχοποιίας, για να τοποθετηθεί νέα θύρα. Επίσης, πρέπει να γίνει διάνοιξη οπής σε σκυρόδεμα, για τη δίοδο σωληνώσεων. Θα κατασκευασθεί νέα είσοδος με πόρτα ασφαλείας. Η ακριβής επιλογή των διαστάσεών της θα γίνει από τον επιβλέποντα μηχανικό, έτσι ώστε να είναι δυνατή η είσοδος του οργάνου στο χώρο. Όλα τα απαραίτητα μερεμέτια στην τοιχοποιία, μετά την τοποθέτηση της θύρας, θα επιδιορθωθούν ώστε να είναι το τελικό αποτέλεσμα άρτιο χωρίς άλλες επεμβάσεις, τόσο εσωτερικά όσο και εξωτερικά από την αίθουσα. Μερεμέτια που θα προκύψουν στο δάπεδο θα καλυφθούν με πλαστικά πλακίδια. Θα γίνει διαχωρισμός της κύριας αίθουσας σε δύο χώρους, με κατασκευή τοίχου από γυψοσανίδα και θύρας εισόδου με χειρολαβή και κλειδαριά, ώστε να είναι πλήρως λειτουργική. Θα πρέπει να δοθεί προσοχή ώστε να σταθεροποιηθούν όσο το δυνατόν καλύτερα, ώστε να αποφεύγονται κραδασμοί που θα επηρεάζουν τη λειτουργία του οργάνου. Η γυψοσανίδα και η θύρα θα βαφούν με χρήση πλαστικών χρωμάτων σε δυο διαστρώσεις αφού γίνει προετοιμασία επιφανειών, εφαρμογή ειδικής γάζας στις ενώσεις και αστάρωμα. Στο ένα χώρο που θα δημιουργηθεί μετά την τοποθέτηση της γυψοσανίδας, πρέπει να γίνει με τροχό διάνοιξη αυλακιού στο δάπεδο περιμετρικά, έτσι ώστε να γίνει απομόνωση των κραδασμών που επηρεάζουν τη λειτουργία του οργάνου. Στον τοίχο που διαχωρίζει τον συγκεκριμένο χώρο με τον κεντρικό διάδρομο του κτιρίου, πρέπει να τοποθετηθεί επένδυση με φύλλα ελαιοχρωματισμένης γαλβανισμένης λαμαρίνας πάχους 3 mm, σύμφωνα με της οδηγίες του υπευθύνου του εργαστηρίου. Η λαμαρίνα καθώς και η θύρα ασφαλείας πρέπει να 2

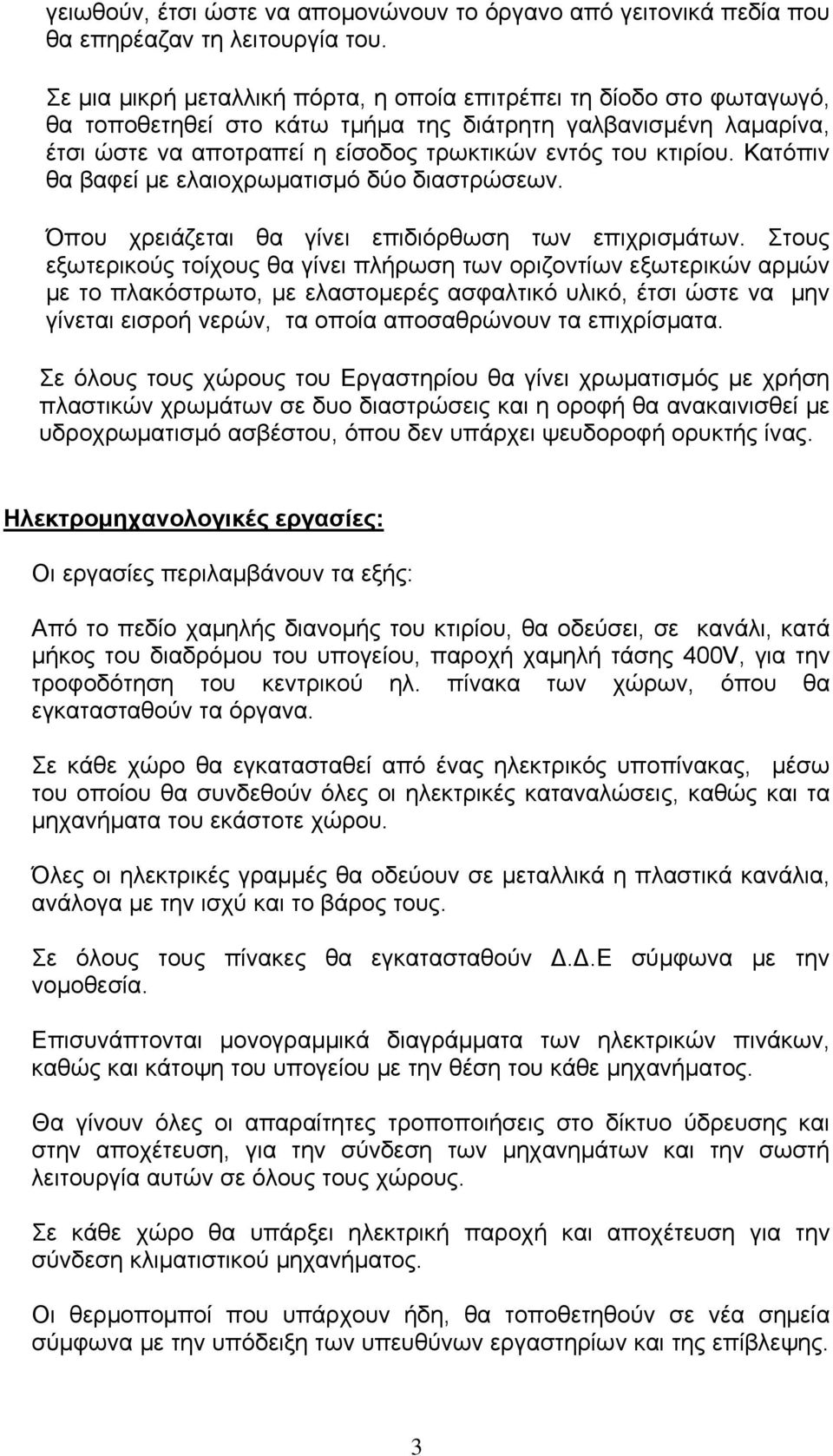

3 γειωθούν, έτσι ώστε να απομονώνουν το όργανο από γειτονικά πεδία που θα επηρέαζαν τη λειτουργία του. Σε μια μικρή μεταλλική πόρτα, η οποία επιτρέπει τη δίοδο στο φωταγωγό, θα τοποθετηθεί στο κάτω τμήμα της διάτρητη γαλβανισμένη λαμαρίνα, έτσι ώστε να αποτραπεί η είσοδος τρωκτικών εντός του κτιρίου. Κατόπιν θα βαφεί με ελαιοχρωματισμό δύο διαστρώσεων. Όπου χρειάζεται θα γίνει επιδιόρθωση των επιχρισμάτων. Στους εξωτερικούς τοίχους θα γίνει πλήρωση των οριζοντίων εξωτερικών αρμών με το πλακόστρωτο, με ελαστομερές ασφαλτικό υλικό, έτσι ώστε να μην γίνεται εισροή νερών, τα οποία αποσαθρώνουν τα επιχρίσματα. Σε όλους τους χώρους του Εργαστηρίου θα γίνει χρωματισμός με χρήση πλαστικών χρωμάτων σε δυο διαστρώσεις και η οροφή θα ανακαινισθεί με υδροχρωματισμό ασβέστου, όπου δεν υπάρχει ψευδοροφή ορυκτής ίνας. Ηλεκτρομηχανολογικές εργασίες: Οι εργασίες περιλαμβάνουν τα εξής: Από το πεδίο χαμηλής διανομής του κτιρίου, θα oδεύσει, σε κανάλι, κατά μήκος του διαδρόμου του υπογείου, παροχή χαμηλή τάσης 400V, για την τροφοδότηση του κεντρικού ηλ. πίνακα των χώρων, όπου θα εγκατασταθούν τα όργανα. Σε κάθε χώρο θα εγκατασταθεί από ένας ηλεκτρικός υποπίνακας, μέσω του οποίου θα συνδεθούν όλες οι ηλεκτρικές καταναλώσεις, καθώς και τα μηχανήματα του εκάστοτε χώρου. Όλες οι ηλεκτρικές γραμμές θα οδεύουν σε μεταλλικά η πλαστικά κανάλια, ανάλογα με την ισχύ και το βάρος τους. Σε όλους τους πίνακες θα εγκατασταθούν Δ.Δ.Ε σύμφωνα με την νομοθεσία. Επισυνάπτονται μονογραμμικά διαγράμματα των ηλεκτρικών πινάκων, καθώς και κάτοψη του υπογείου με την θέση του κάθε μηχανήματος. Θα γίνουν όλες οι απαραίτητες τροποποιήσεις στο δίκτυο ύδρευσης και στην αποχέτευση, για την σύνδεση των μηχανημάτων και την σωστή λειτουργία αυτών σε όλους τους χώρους. Σε κάθε χώρο θα υπάρξει ηλεκτρική παροχή και αποχέτευση για την σύνδεση κλιματιστικού μηχανήματος. Οι θερμοπομποί που υπάρχουν ήδη, θα τοποθετηθούν σε νέα σημεία σύμφωνα με την υπόδειξη των υπευθύνων εργαστηρίων και της επίβλεψης. 3

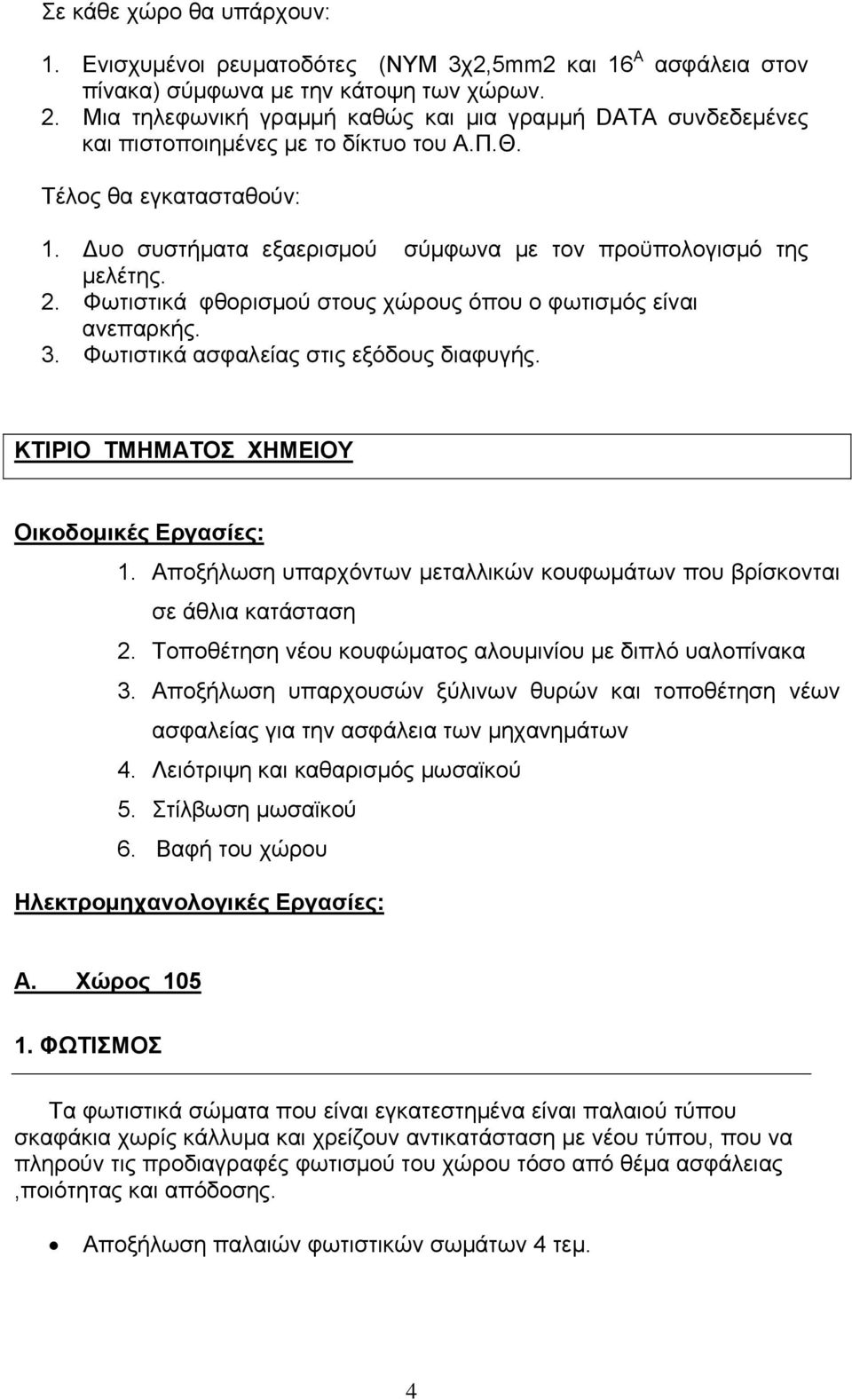

4 Σε κάθε χώρο θα υπάρχουν: 1. Ενισχυμένοι ρευματοδότες (ΝΥΜ 3χ2,5mm2 και 16 Α ασφάλεια στον πίνακα) σύμφωνα με την κάτοψη των χώρων. 2. Μια τηλεφωνική γραμμή καθώς και μια γραμμή DATA συνδεδεμένες και πιστοποιημένες με το δίκτυο του Α.Π.Θ. Τέλος θα εγκατασταθούν: 1. Δυο συστήματα εξαερισμού σύμφωνα με τον προϋπολογισμό της μελέτης. 2. Φωτιστικά φθορισμού στους χώρους όπου ο φωτισμός είναι ανεπαρκής. 3. Φωτιστικά ασφαλείας στις εξόδους διαφυγής. ΚΤΙΡΙΟ ΤΜΗΜΑΤΟΣ ΧΗΜΕΙΟΥ Οικοδομικές Εργασίες: 1. Αποξήλωση υπαρχόντων μεταλλικών κουφωμάτων που βρίσκονται σε άθλια κατάσταση 2. Τοποθέτηση νέου κουφώματος αλουμινίου με διπλό υαλοπίνακα 3. Αποξήλωση υπαρχουσών ξύλινων θυρών και τοποθέτηση νέων ασφαλείας για την ασφάλεια των μηχανημάτων 4. Λειότριψη και καθαρισμός μωσαϊκού 5. Στίλβωση μωσαϊκού 6. Βαφή του χώρου Ηλεκτρομηχανολογικές Εργασίες: Α. Χώρος ΦΩΤΙΣΜΟΣ Τα φωτιστικά σώματα που είναι εγκατεστημένα είναι παλαιού τύπου σκαφάκια χωρίς κάλλυμα και χρείζουν αντικατάσταση με νέου τύπου, που να πληρούν τις προδιαγραφές φωτισμού του χώρου τόσο από θέμα ασφάλειας,ποιότητας και απόδοσης. Αποξήλωση παλαιών φωτιστικών σωμάτων 4 τεμ. 4

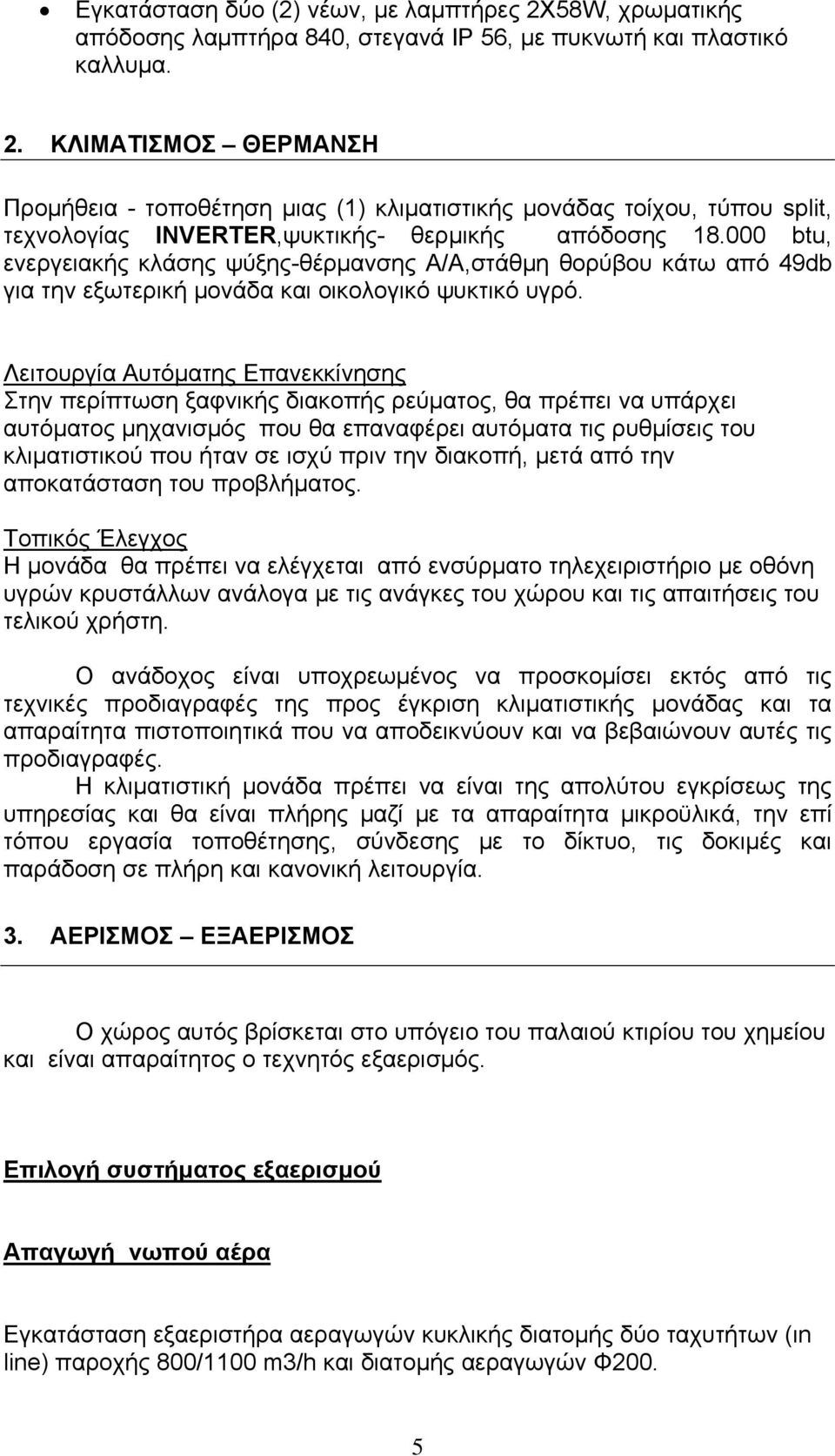

5 Εγκατάσταση δύο (2) νέων, με λαμπτήρες 2Χ58W, χρωματικής απόδοσης λαμπτήρα 840, στεγανά IP 56, με πυκνωτή και πλαστικό καλλυμα. 2. ΚΛΙΜΑΤΙΣΜΟΣ ΘΕΡΜΑΝΣΗ Προμήθεια - τοποθέτηση μιας (1) κλιματιστικής μονάδας τοίχου, τύπου split, τεχνολογίας INVERTER,ψυκτικής- θερμικής απόδοσης btu, ενεργειακής κλάσης ψύξης-θέρμανσης Α/Α,στάθμη θορύβου κάτω από 49db για την εξωτερική μονάδα και οικολογικό ψυκτικό υγρό. Λειτουργία Αυτόματης Επανεκκίνησης Στην περίπτωση ξαφνικής διακοπής ρεύματος, θα πρέπει να υπάρχει αυτόματος μηχανισμός που θα επαναφέρει αυτόματα τις ρυθμίσεις του κλιματιστικού που ήταν σε ισχύ πριν την διακοπή, μετά από την αποκατάσταση του προβλήματος. Τοπικός Έλεγχος Η μονάδα θα πρέπει να ελέγχεται από ενσύρματο τηλεχειριστήριο με οθόνη υγρών κρυστάλλων ανάλογα με τις ανάγκες του χώρου και τις απαιτήσεις του τελικού χρήστη. O ανάδοχος είναι υποχρεωμένος να προσκομίσει εκτός από τις τεχνικές προδιαγραφές της προς έγκριση κλιματιστικής μονάδας και τα απαραίτητα πιστοποιητικά που να αποδεικνύουν και να βεβαιώνουν αυτές τις προδιαγραφές. Η κλιματιστική μονάδα πρέπει να είναι της απολύτου εγκρίσεως της υπηρεσίας και θα είναι πλήρης μαζί με τα απαραίτητα μικροϋλικά, την επί τόπου εργασία τοποθέτησης, σύνδεσης με το δίκτυο, τις δοκιμές και παράδοση σε πλήρη και κανονική λειτουργία. 3. ΑΕΡΙΣΜΟΣ ΕΞΑΕΡΙΣΜΟΣ Ο χώρος αυτός βρίσκεται στο υπόγειο του παλαιού κτιρίου του χημείου και είναι απαραίτητος ο τεχνητός εξαερισμός. Επιλογή συστήματος εξαερισμού Απαγωγή νωπού αέρα Εγκατάσταση εξαεριστήρα αεραγωγών κυκλικής διατομής δύο ταχυτήτων (ιn line) παροχής 800/1100 m3/h και διατομής αεραγωγών Φ200. 5

6 4. ΗΛΕΚΤΡΙΚΕΣ ΕΓΚΑΤΑΣΤΑΣΕΙΣ Αντικατάσταση ηλεκτρικού πίνακα και του ραγουλικού με νέου τύπου εξωτερικού μεταλλικού με πόρτα και στεγανότητα IP 56, 3 Σειρών σύμφωνα με τις προδιαγραφές του τιμολογίου μελέτης. Εγκατάσταση τριφασικού Δ.Δ.Ε. (Διακόπτου Διαφυγής Έντασης) μέσα στον πίνακα σύμφωνα με τις ισχύουσες διατάξεις καθώς και όλων των απαραίτητων ηλεκτρικών διατάξεων για την ασφάλιση όλων των ηλεκτρικών γραμμών. Θα εγκατασταθεί πλαστικό κανάλι διαστάσεων 40Χ40mm περιμετρικά του χώρου στο ύψος του πάγκου εργασίας, και θα εγκατασταθούν εξωτερικοί ρευματοδότες, πρίζα data και πρίζα τηλ. σύμφωνα με την κάτοψη. Ηλεκτρική παροχή μηχανήματος και κονσόλας Ηλεκτρική παροχή κλιματιστικής μονάδας Ηλεκτρική γραμμή εξαερισμού Ηλεκτρική γραμμή ρευματοδοτών κύκλωμα 1 Ηλεκτρική γραμμή ρευματοδοτών κύκλωμα 2 Ηλεκτρική γραμμή Η/Υ Ηλεκτρική γραμμή φωτισμού Οι ηλεκτρικές γραμμές καθώς και η ασφάλιση αυτών, φαίνονται στο μονογραμμικό διάγραμμα του πίνακα καθώς και στο φύλλο υπολογισμού των φορτίων. Οι οδεύσεις των καλωδίων των ισχυρών και των ασθενών ρευμάτων θα γίνουν μέσα σε ξεχωριστό πλαστικό κανάλι. 5. ΤΗΛΕΦΩΝΑ- ΔΕΔΟΜΕΝΑ Στην θέση εργασίας θα εγκατασταθεί μία πρίζα data και τηλεφώνου. 6. ΠΥΡΑΣΦΑΛΕΙΑ Θα εγκατασταθεί φωτιστικό ασφαλείας μέσα στον χώρο για τον φωτισμό των οδεύσεων διαφυγής σύμφωνα με την παράγραφο 2.6. των Γεν. Διατάξεων της Πυροσβεστικής Υπηρεσίας. Β. Χώρος υπόγειο Νέου χημείου Η/Μ Εργασίες : Μεταλλικό κανάλι για την όδευση των παροχών από τον γενικό πίνακα στα μηχανήματα. Τοποθέτηση ηλεκτρικού πίνακα Εγκατάσταση τριφασικού Δ.Δ.Ε. (Διακόπτου Διαφυγής Έντασης) μέσα στον πίνακα σύμφωνα με τις ισχύουσες διατάξεις καθώς 6

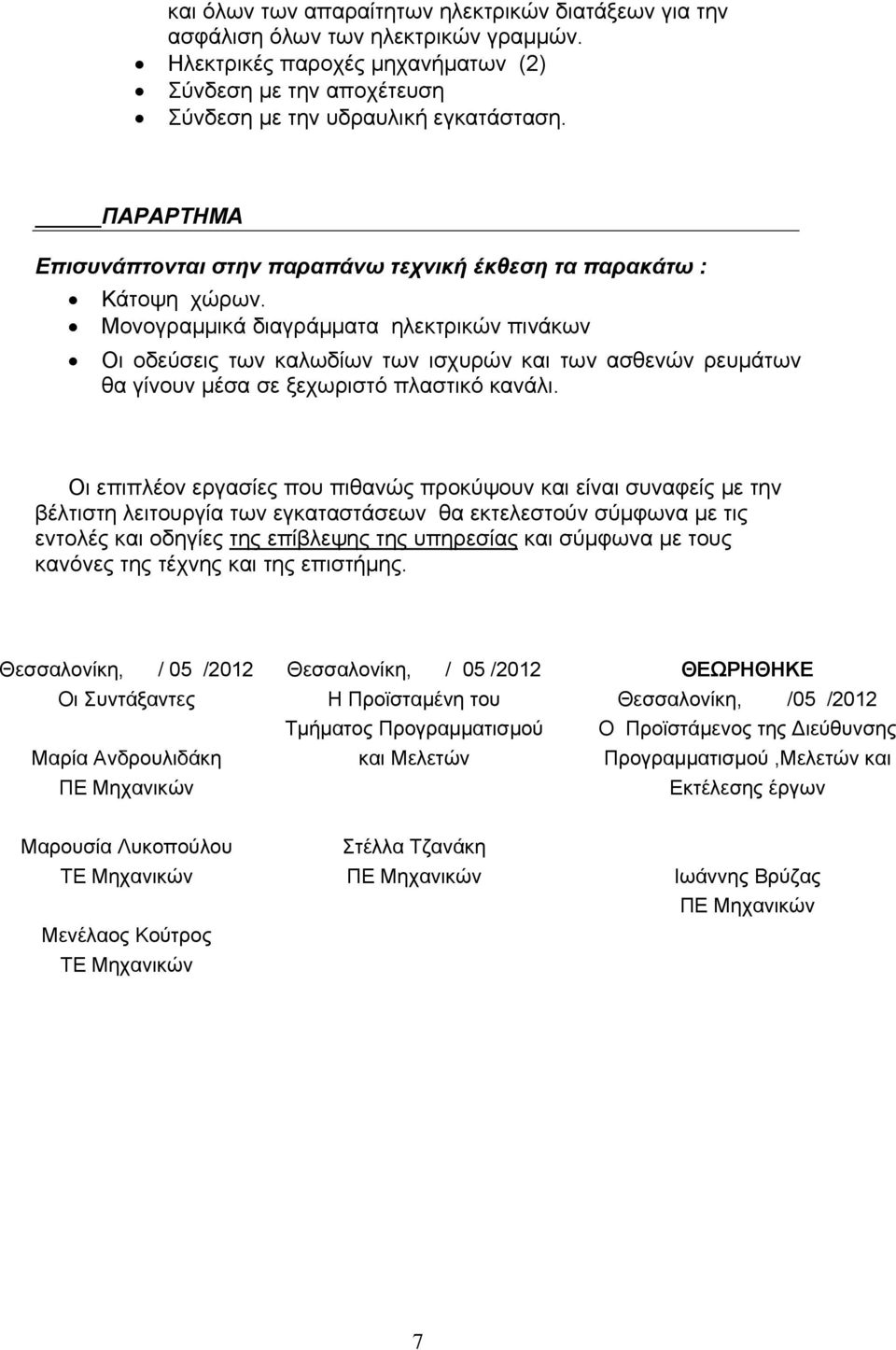

7 και όλων των απαραίτητων ηλεκτρικών διατάξεων για την ασφάλιση όλων των ηλεκτρικών γραμμών. Ηλεκτρικές παροχές μηχανήματων (2) Σύνδεση με την αποχέτευση Σύνδεση με την υδραυλική εγκατάσταση. ΠΑΡΑΡΤΗΜΑ Επισυνάπτονται στην παραπάνω τεχνική έκθεση τα παρακάτω : Κάτοψη χώρων. Μονογραμμικά διαγράμματα ηλεκτρικών πινάκων Οι οδεύσεις των καλωδίων των ισχυρών και των ασθενών ρευμάτων θα γίνουν μέσα σε ξεχωριστό πλαστικό κανάλι. Οι επιπλέον εργασίες που πιθανώς προκύψουν και είναι συναφείς με την βέλτιστη λειτουργία των εγκαταστάσεων θα εκτελεστούν σύμφωνα με τις εντολές και οδηγίες της επίβλεψης της υπηρεσίας και σύμφωνα με τους κανόνες της τέχνης και της επιστήμης. Θεσσαλονίκη, / 05 /2012 Οι Συντάξαντες Μαρία Ανδρουλιδάκη ΠΕ Μηχανικών Θεσσαλονίκη, / 05 /2012 Η Προϊσταμένη του Τμήματος Προγραμματισμού και Μελετών ΘΕΩΡΗΘΗΚΕ Θεσσαλονίκη, /05 /2012 Ο Προϊστάμενος της Διεύθυνσης Προγραμματισμού,Μελετών και Εκτέλεσης έργων Μαρουσία Λυκοπούλου ΤΕ Μηχανικών Μενέλαος Κούτρος ΤΕ Μηχανικών Στέλλα Τζανάκη ΠΕ Μηχανικών Ιωάννης Βρύζας ΠΕ Μηχανικών 7
