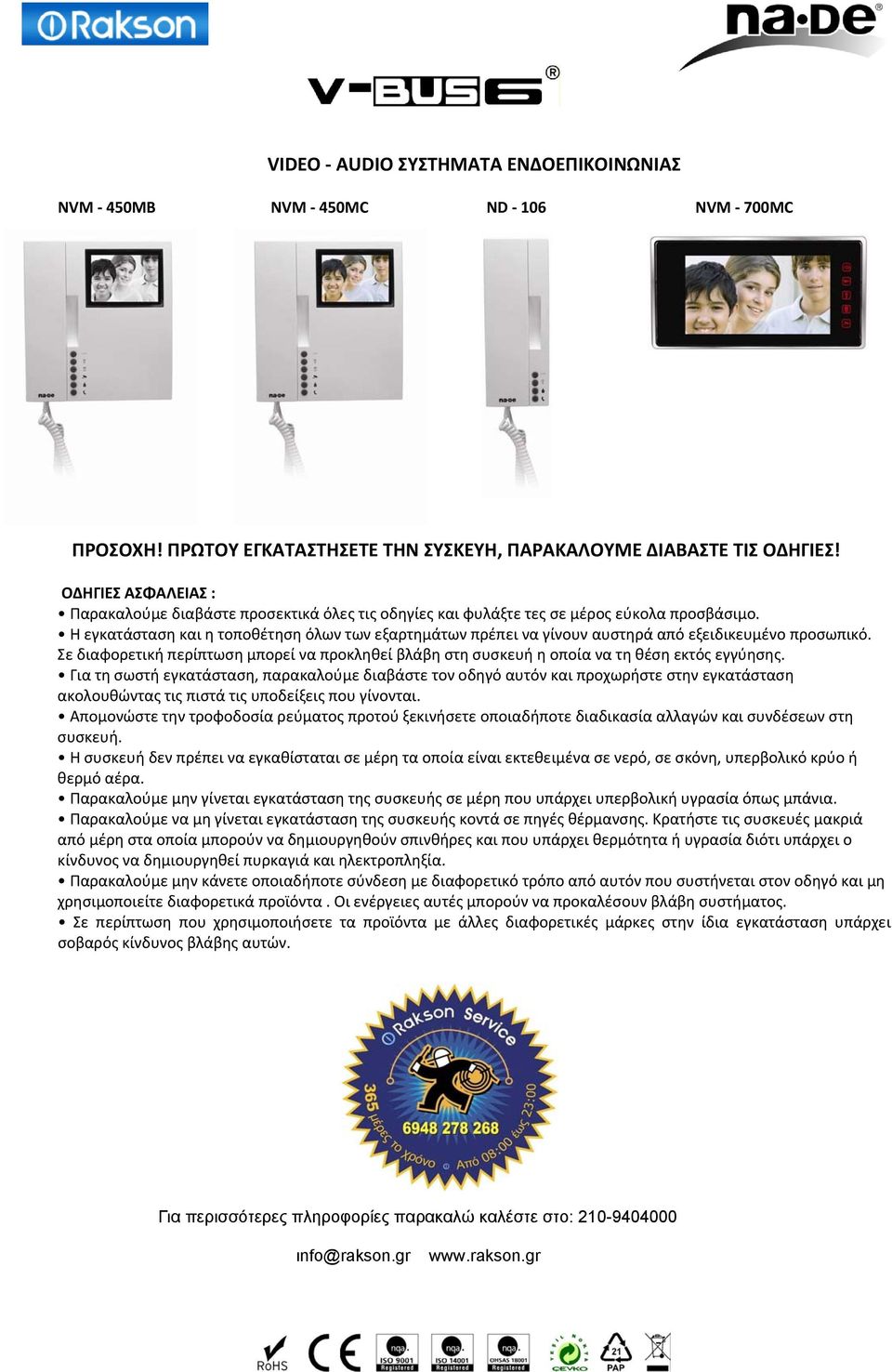

1 VIDEO AUDIO ΣΥΣΤΗΜΑΤΑ ΕΝΔΟΕΠΙΚΟΙΝΩΝΙΑΣ NVM 450MB NVM 450MC ND 106 NVM 700MC ΠΡΟΣΟΧΗ! ΠΡΩΤΟΥ ΕΓΚΑΤΑΣΤΗΣΕΤΕ ΤΗΝ ΣΥΣΚΕΥΗ, ΠΑΡΑΚΑΛΟΥΜΕ ΔΙΑΒΑΣΤΕ ΤΙΣ ΟΔΗΓΙΕΣ! ΟΔΗΓΙΕΣ ΑΣΦΑΛΕΙΑΣ : Παρακαλούμε διαβάστε προσεκτικά όλες τις οδηγίες και φυλάξτε τες σε μέρος εύκολα προσβάσιμο. Η εγκατάσταση και η τοποθέτηση όλων των εξαρτημάτων πρέπει να γίνουν αυστηρά από εξειδικευμένο προσωπικό. Σε διαφορετική περίπτωση μπορεί να προκληθεί βλάβη στη συσκευή η οποία να τη θέση εκτός εγγύησης. Για τη σωστή εγκατάσταση, παρακαλούμε διαβάστε τον οδηγό αυτόν και προχωρήστε στην εγκατάσταση ακολουθώντας τις πιστά τις υποδείξεις που γίνονται. Απομονώστε την τροφοδοσία ρεύματος προτού ξεκινήσετε οποιαδήποτε διαδικασία αλλαγών και συνδέσεων στη συσκευή. Η συσκευή δεν πρέπει να εγκαθίσταται σε μέρη τα οποία είναι εκτεθειμένα σε νερό, σε σκόνη, υπερβολικό κρύο ή θερμό αέρα. Παρακαλούμε μην γίνεται εγκατάσταση της συσκευής σε μέρη που υπάρχει υπερβολική υγρασία όπως μπάνια. Παρακαλούμε να μη γίνεται εγκατάσταση της συσκευής κοντά σε πηγές θέρμανσης. Κρατήστε τις συσκευές μακριά από μέρη στα οποία μπορούν να δημιουργηθούν σπινθήρες και που υπάρχει θερμότητα ή υγρασία διότι υπάρχει ο κίνδυνος να δημιουργηθεί πυρκαγιά και ηλεκτροπληξία. Παρακαλούμε μην κάνετε οποιαδήποτε σύνδεση με διαφορετικό τρόπο από αυτόν που συστήνεται στον οδηγό και μη χρησιμοποιείτε διαφορετικά προϊόντα. Οι ενέργειες αυτές μπορούν να προκαλέσουν βλάβη συστήματος. Σε περίπτωση που χρησιμοποιήσετε τα προϊόντα με άλλες διαφορετικές μάρκες στην ίδια εγκατάσταση υπάρχει σοβαρός κίνδυνος βλάβης αυτών. Για περισσότερες πληροφορίες παρακαλώ καλέστε στο: ιnfo@rakson.gr

2 ΠΕΡΙΕΧΟΜΕΝΑ NDC ΣΕΙΡΑ ΜΠΟΥΤΟΝΙΕΡΑΣ ΜΕ CAMERA Τεχνικά χαρακτηριστικά 1 Τοποθέτηση 2 Σύνδεση και εγκατάσταση 3 NDKB (ΜΑΥΡΟ / ΑΣΠΡΟ) NDKC (ΕΓΧΡΩΜΟ) ΜΠΟΥΤΟΝΙΕΡΑ Τεχνικά χαρακτηριστικά 6 Τοποθέτηση 7 Οδηγίες χρήστη 8 MONITOR NVM 450MC NVM 450 MB / ND 107K ND 08K Τεχνικά χαρακτηριστικά 12 Επίτοιχη τοποθέτηση και συνδέσεις 13 ΘΥΡΟΤΗΛΕΦΩΝΑ ND 105 / ND 106 Τεχνικά χαρακτηριστικά 14 Τοποθέτηση 15 Διευθηνσιοδότιση ρύθμιση ID 16 ΘΥΡΟΤΗΛΕΦΩΝΟ SECURITY Τεχνικά χαρακτηριστικά 17 Διάγραμμα συνδέσεων 17 Οδηγίες χρήστη 18 ΔΙΑΝΟΜΕΑΣ VIDEO Διάγραμμα συνδέσεων συστήματος 19 Σύνδεση τερματικής αντίστασης 20 VIDEO SWITCHER 21 ΚΕΝΤΡΙΚΗ ΜΟΝΑΔΑ ND 101 / ND 101 CT Τεχνικά χαρακτηριστικά 22 Τοποθέτηση 22 Διάγραμμα γενικών συνδέσεων 23 NVM 700MC ΕΓΧΡΩΜΟ LCD MONITOR Τεχνικά χαρακτηριστικά 24 Οδηγίες χρήστη 24 Τοποθέτηση 25 BLOCK ΔΙΑΓΡΑΜΜΑ ΣΥΝΔΕΣΕΩΝ Block Διάγραμμα μίας κεντρικής μονάδας 26 Block Διάγραμμα δύο κεντρικών μονάδων 27 Λεπτομερές διάγραμμα συνδέσεων δύο κεντρικών μονάδων Λεπτομερές διάγραμμα συνδέσεων μιας κεντρικής μονάδας 30 ΠΙΝΑΚΕΣ ΔΙΕΥΘΗΝΣΙΟΔΟΤΙΣΗΣ NVM 700MC / NVM 450 MB / NVM 450MC / ND 107K / ND 108K / ND 105 Πίνακες ID 31 ND 101 / ND 101CT Πίνακες ID 31 ΣΥΝΤΗΡΗΣΗ ΚΑΙ ΑΣΦΑΛΕΙΑ 31

3 NDC ΣΕΙΡΑ ΜΠΟΥΤΟΝΙΕΡΑΣ ΜΕ CAMERA Ρύθμιση γωνίας κάλυψης: Χρησιμεύει στο να ρυθμίσει το Οπτικό πεδίο κατά τη διαδικασία της εγκατάστασης. Φωτεινά LED κάμερας: Αναβαθμίζουν τη νυκτερινή θέαση της κάμερας. Ρυθμιστής έντασης ομιλίας: Βρίσκεται στην εσωτερική Πλευρά της μπουτονιέρας. Χρησιμεύει για να ρυθμίσει Την ένταση του εισερχόμενου ήχου κατά την εγκατάσταση. Οι Ρυθμίσεις πρέπει να γίνουν από εξουσιοδοτημένο προσωπικό Ρυθμιστής έντασης μικρόφωνου: Βρίσκεται στην εσωτερική Πλευρά της μπουτονιέρας. Χρησιμεύει στο να ρυθμίσει τον Εξερχόμενο ήχο κατά τη διαδικασία της εγκατάστασης. Οι ρυθμίσεις πρέπει να γίνουν από εξουσιοδοτημένο Προσωπικό. Μεγάφωνο: Παρέχει την έξοδο του ήχου. Σύστημα σύνδεσης καλωδίων: +20V (20V DC), GND (GND), A (Video_A), B (Video_B), C(Audio), D(Data) Πλήκτρο κλήσης: Χρησιμεύει στο να καλέσετε το θυρωρό Ή τη θυροτηλεόραση. Θέση ονόματος: Υπάρχει μια θέση ονόματος για κάθε πλήκτρο. Μικρόφωνο: Μας παρέχει είσοδο ήχου. ΤΕΧΝΙΚΑ ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ Κατανάλωση ρεύματος 14W(max.),4W(min.), 20V±1V (από κεντρική μονάδα) Χρόνοι λειτουργίας Κλίση: 30sn. Video κλίση: 60sn. Υλικό σύνδεσης/χρώμα Αλουμίνιο / Μεταλλικό γκρι Διαστάσεις NDC 244(244x115x25 mm) NDC 320(320x115x25 mm) NDC 396(396x115x25 mm) Θερμοκρασία λειτουργίας 20 C +40 C Κάμερα 1/4 inch CCD Γωνία κάμερας 86 σταθερά, 10 ρυθμιζόμενη γωνία κάλυψης Δείκτης προστασίας IP44 Λειτουργίες Κλίση διαμερισμάτων και θυρωρού Videο επικοινωνία μεταξύ των διαμερισμάτων Φωτεινά LEDs στην κάμερα για νυκτερινή παρακολούθηση. Ρύθμιση έντασης μεγαφώνου Ρύθμιση έντασης μικροφώνου Υποστήριξη μέχρι 64 μπουτόν NDC 244 NDC 320 NDC 396 NDC 396 Κωδικός συστ. Αριθμοί πλήκτρ Κωδικός συστ Αριθμοί πλήκτρ. Κωδικός συστ Αριθμοί πλήκτρ NDC NDC NDC NDC NDC NDC NDC NDC NDC NDC NDC NDC NDC NDC NDC NDC NDC NDC NDC NDC NDC NDC NDC NDC

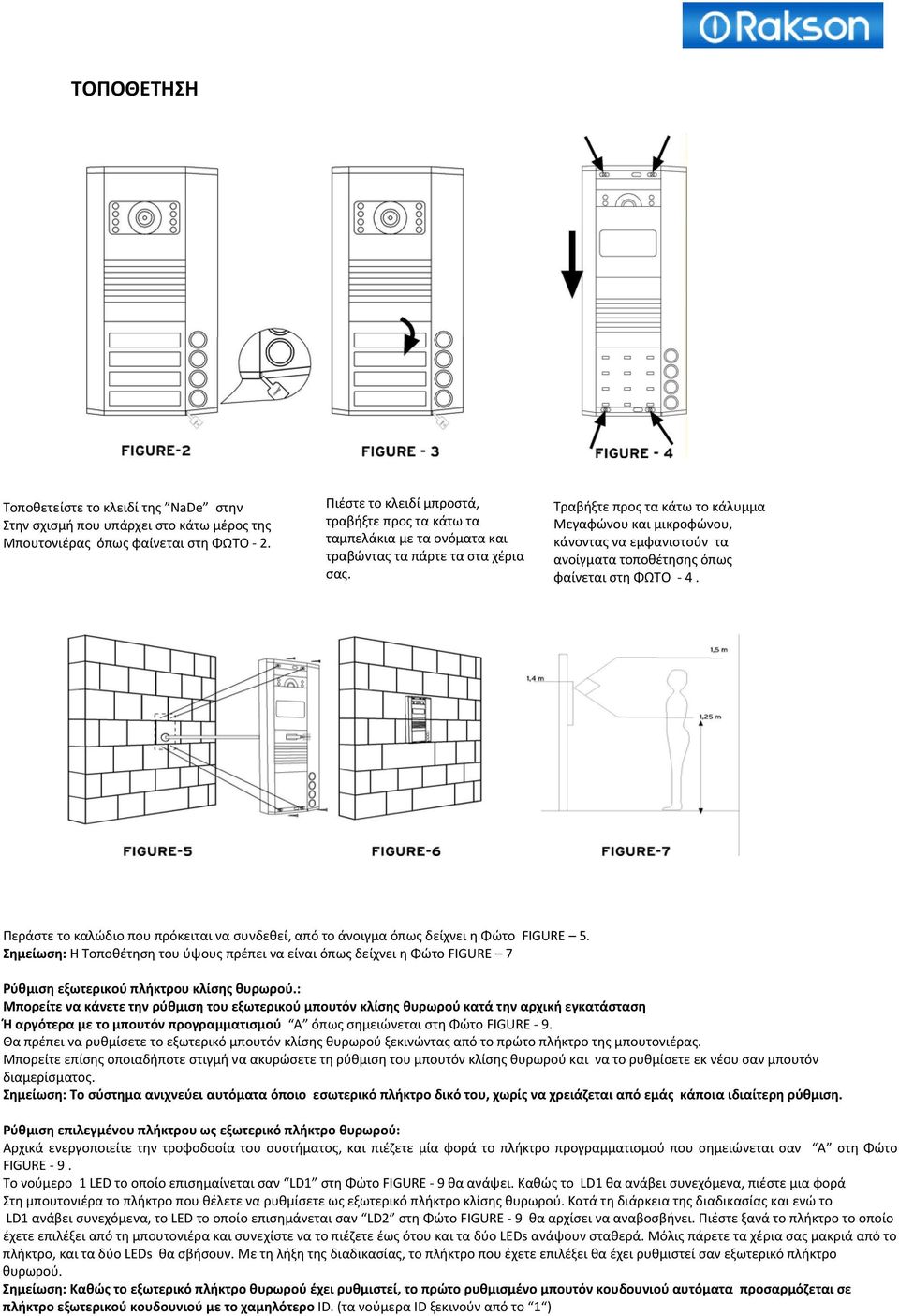

4 ΤΟΠΟΘΕΤΗΣΗ Τοποθετείστε το κλειδί της NaDe στην Στην σχισμή που υπάρχει στο κάτω μέρος της Μπουτονιέρας όπως φαίνεται στη ΦΩΤΟ 2. Πιέστε το κλειδί μπροστά, τραβήξτε προς τα κάτω τα ταμπελάκια με τα ονόματα και τραβώντας τα πάρτε τα στα χέρια σας. Τραβήξτε προς τα κάτω το κάλυμμα Μεγαφώνου και μικροφώνου, κάνοντας να εμφανιστούν τα ανοίγματα τοποθέτησης όπως φαίνεται στη ΦΩΤΟ 4. Περάστε το καλώδιο που πρόκειται να συνδεθεί, από το άνοιγμα όπως δείχνει η Φώτο FIGURE 5. Σημείωση: Η Τοποθέτηση του ύψους πρέπει να είναι όπως δείχνει η Φώτο FIGURE 7 Ρύθμιση εξωτερικού πλήκτρου κλίσης θυρωρού.: Μπορείτε να κάνετε την ρύθμιση του εξωτερικού μπουτόν κλίσης θυρωρού κατά την αρχική εγκατάσταση Ή αργότερα με το μπουτόν προγραμματισμού A όπως σημειώνεται στη Φώτο FIGURE 9. Θα πρέπει να ρυθμίσετε το εξωτερικό μπουτόν κλίσης θυρωρού ξεκινώντας από το πρώτο πλήκτρο της μπουτονιέρας. Μπορείτε επίσης οποιαδήποτε στιγμή να ακυρώσετε τη ρύθμιση του μπουτόν κλίσης θυρωρού και να το ρυθμίσετε εκ νέου σαν μπουτόν διαμερίσματος. Σημείωση: Το σύστημα ανιχνεύει αυτόματα όποιο εσωτερικό πλήκτρο δικό του, χωρίς να χρειάζεται από εμάς κάποια ιδιαίτερη ρύθμιση. Ρύθμιση επιλεγμένου πλήκτρου ως εξωτερικό πλήκτρο θυρωρού: Αρχικά ενεργοποιείτε την τροφοδοσία του συστήματος, και πιέζετε μία φορά το πλήκτρο προγραμματισμού που σημειώνεται σαν A στη Φώτο FIGURE 9. Το νούμερο 1 LED το οποίο επισημαίνεται σαν LD1 στη Φώτο FIGURE 9 θα ανάψει. Καθώς το LD1 θα ανάβει συνεχόμενα, πιέστε μια φορά Στη μπουτονιέρα το πλήκτρο που θέλετε να ρυθμίσετε ως εξωτερικό πλήκτρο κλίσης θυρωρού. Κατά τη διάρκεια της διαδικασίας και ενώ το LD1 ανάβει συνεχόμενα, το LED το οποίο επισημάνεται σαν LD2 στη Φώτο FIGURE 9 θα αρχίσει να αναβοσβήνει. Πιέστε ξανά το πλήκτρο το οποίο έχετε επιλέξει από τη μπουτονιέρα και συνεχίστε να το πιέζετε έως ότου και τα δύο LEDs ανάψουν σταθερά. Μόλις πάρετε τα χέρια σας μακριά από το πλήκτρο, και τα δύο LEDs θα σβήσουν. Με τη λήξη της διαδικασίας, το πλήκτρο που έχετε επιλέξει θα έχει ρυθμιστεί σαν εξωτερικό πλήκτρο θυρωρού. Σημείωση: Καθώς το εξωτερικό πλήκτρο θυρωρού έχει ρυθμιστεί, το πρώτο ρυθμισμένο μπουτόν κουδουνιού αυτόματα προσαρμόζεται σε πλήκτρο εξωτερικού κουδουνιού με το χαμηλότερο ID. (τα νούμερα ID ξεκινούν από το 1 )

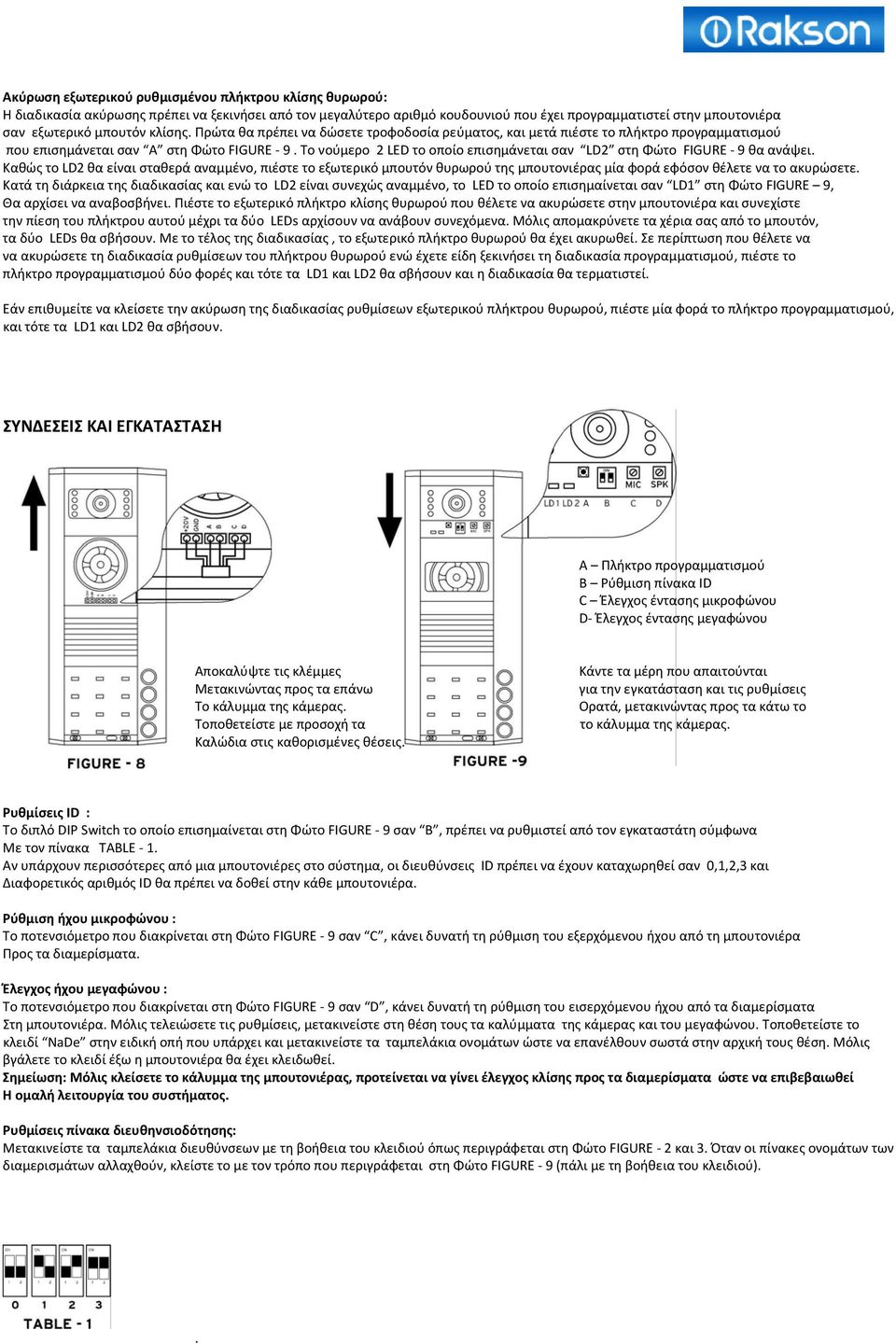

5 Ακύρωση εξωτερικού ρυθμισμένου πλήκτρου κλίσης θυρωρού: Η διαδικασία ακύρωσης πρέπει να ξεκινήσει από τον μεγαλύτερο αριθμό κουδουνιού που έχει προγραμματιστεί στην μπουτονιέρα σαν εξωτερικό μπουτόν κλίσης. Πρώτα θα πρέπει να δώσετε τροφοδοσία ρεύματος, και μετά πιέστε το πλήκτρο προγραμματισμού που επισημάνεται σαν A στη Φώτο FIGURE 9. Το νούμερο 2 LED το οποίο επισημάνεται σαν LD2 στη Φώτο FIGURE 9 θα ανάψει. Καθώς το LD2 θα είναι σταθερά αναμμένο, πιέστε το εξωτερικό μπουτόν θυρωρού της μπουτονιέρας μία φορά εφόσον θέλετε να το ακυρώσετε. Κατά τη διάρκεια της διαδικασίας και ενώ το LD2 είναι συνεχώς αναμμένο, το LED το οποίο επισημαίνεται σαν LD1 στη Φώτο FIGURE 9, Θα αρχίσει να αναβοσβήνει. Πιέστε το εξωτερικό πλήκτρο κλίσης θυρωρού που θέλετε να ακυρώσετε στην μπουτονιέρα και συνεχίστε την πίεση του πλήκτρου αυτού μέχρι τα δύο LEDs αρχίσουν να ανάβουν συνεχόμενα. Μόλις απομακρύνετε τα χέρια σας από το μπουτόν, τα δύο LEDs θα σβήσουν. Με το τέλος της διαδικασίας, το εξωτερικό πλήκτρο θυρωρού θα έχει ακυρωθεί. Σε περίπτωση που θέλετε να να ακυρώσετε τη διαδικασία ρυθμίσεων του πλήκτρου θυρωρού ενώ έχετε είδη ξεκινήσει τη διαδικασία προγραμματισμού, πιέστε το πλήκτρο προγραμματισμού δύο φορές και τότε τα LD1 και LD2 θα σβήσουν και η διαδικασία θα τερματιστεί. Εάν επιθυμείτε να κλείσετε την ακύρωση της διαδικασίας ρυθμίσεων εξωτερικού πλήκτρου θυρωρού, πιέστε μία φορά το πλήκτρο προγραμματισμού, και τότε τα LD1 και LD2 θα σβήσουν. ΣΥΝΔΕΣΕΙΣ ΚΑΙ ΕΓΚΑΤΑΣΤΑΣΗ A Πλήκτρο προγραμματισμού B Ρύθμιση πίνακα ID C Έλεγχος έντασης μικροφώνου D Έλεγχος έντασης μεγαφώνου Αποκαλύψτε τις κλέμμες Μετακινώντας προς τα επάνω Το κάλυμμα της κάμερας. Τοποθετείστε με προσοχή τα Καλώδια στις καθορισμένες θέσεις. Κάντε τα μέρη που απαιτούνται για την εγκατάσταση και τις ρυθμίσεις Ορατά, μετακινώντας προς τα κάτω το το κάλυμμα της κάμερας. Ρυθμίσεις ID : Το διπλό DIP Switch το οποίο επισημαίνεται στη Φώτο FIGURE 9 σαν B, πρέπει να ρυθμιστεί από τον εγκαταστάτη σύμφωνα Με τον πίνακα TABLE 1. Αν υπάρχουν περισσότερες από μια μπουτονιέρες στο σύστημα, οι διευθύνσεις ID πρέπει να έχουν καταχωρηθεί σαν 0,1,2,3 και Διαφορετικός αριθμός ID θα πρέπει να δοθεί στην κάθε μπουτονιέρα. Ρύθμιση ήχου μικροφώνου : Το ποτενσιόμετρο που διακρίνεται στη Φώτο FIGURE 9 σαν C, κάνει δυνατή τη ρύθμιση του εξερχόμενου ήχου από τη μπουτονιέρα Προς τα διαμερίσματα. Έλεγχος ήχου μεγαφώνου : Το ποτενσιόμετρο που διακρίνεται στη Φώτο FIGURE 9 σαν D, κάνει δυνατή τη ρύθμιση του εισερχόμενου ήχου από τα διαμερίσματα Στη μπουτονιέρα. Μόλις τελειώσετε τις ρυθμίσεις, μετακινείστε στη θέση τους τα καλύμματα της κάμερας και του μεγαφώνου. Τοποθετείστε το κλειδί NaDe στην ειδική οπή που υπάρχει και μετακινείστε τα ταμπελάκια ονομάτων ώστε να επανέλθουν σωστά στην αρχική τους θέση. Μόλις βγάλετε το κλειδί έξω η μπουτονιέρα θα έχει κλειδωθεί. Σημείωση: Μόλις κλείσετε το κάλυμμα της μπουτονιέρας, προτείνεται να γίνει έλεγχος κλίσης προς τα διαμερίσματα ώστε να επιβεβαιωθεί Η ομαλή λειτουργία του συστήματος. Ρυθμίσεις πίνακα διευθηνσιοδότησης: Μετακινείστε τα ταμπελάκια διευθύνσεων με τη βοήθεια του κλειδιού όπως περιγράφεται στη Φώτο FIGURE 2 και 3. Όταν οι πίνακες ονομάτων των διαμερισμάτων αλλαχθούν, κλείστε το με τον τρόπο που περιγράφεται στη Φώτο FIGURE 9 (πάλι με τη βοήθεια του κλειδιού)..

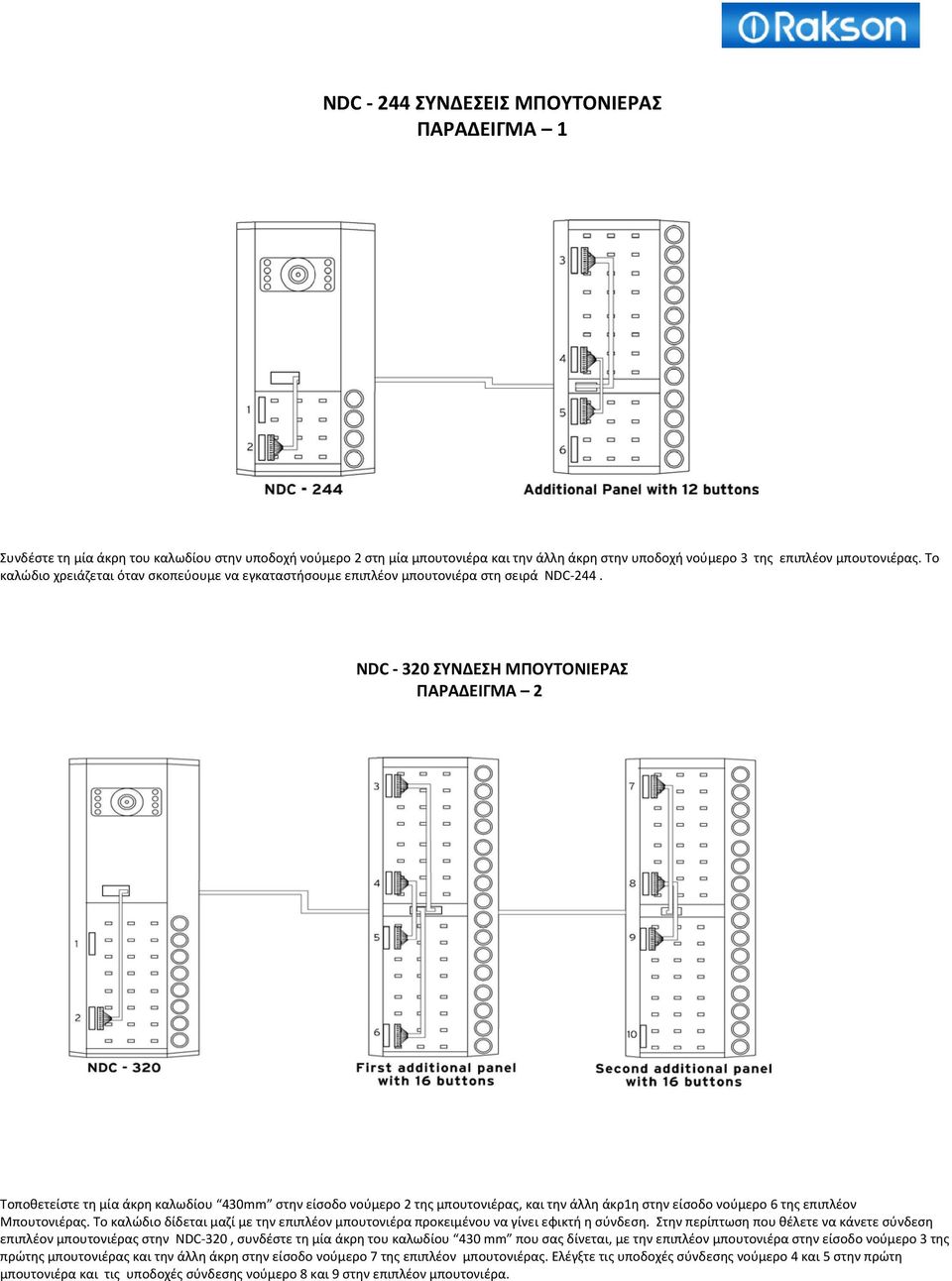

6 NDC 244 ΣΥΝΔΕΣΕΙΣ ΜΠΟΥΤΟΝΙΕΡΑΣ ΠΑΡΑΔΕΙΓΜΑ 1 Συνδέστε τη μία άκρη του καλωδίου στην υποδοχή νούμερο 2 στη μία μπουτονιέρα και την άλλη άκρη στην υποδοχή νούμερο 3 της επιπλέον μπουτονιέρας. Το καλώδιο χρειάζεται όταν σκοπεύουμε να εγκαταστήσουμε επιπλέον μπουτονιέρα στη σειρά NDC 244. NDC 320 ΣΥΝΔΕΣΗ ΜΠΟΥΤΟΝΙΕΡΑΣ ΠΑΡΑΔΕΙΓΜΑ 2 Τοποθετείστε τη μία άκρη καλωδίου 430mm στην είσοδο νούμερο 2 της μπουτονιέρας, και την άλλη άκρ1η στην είσοδο νούμερο 6 της επιπλέον Μπουτονιέρας. Το καλώδιο δίδεται μαζί με την επιπλέον μπουτονιέρα προκειμένου να γίνει εφικτή η σύνδεση. Στην περίπτωση που θέλετε να κάνετε σύνδεση επιπλέον μπουτονιέρας στην NDC 320, συνδέστε τη μία άκρη του καλωδίου 430 mm που σας δίνεται, με την επιπλέον μπουτονιέρα στην είσοδο νούμερο 3 της πρώτης μπουτονιέρας και την άλλη άκρη στην είσοδο νούμερο 7 της επιπλέον μπουτονιέρας. Ελέγξτε τις υποδοχές σύνδεσης νούμερο 4 και 5 στην πρώτη μπουτονιέρα και τις υποδοχές σύνδεσης νούμερο 8 και 9 στην επιπλέον μπουτονιέρα.

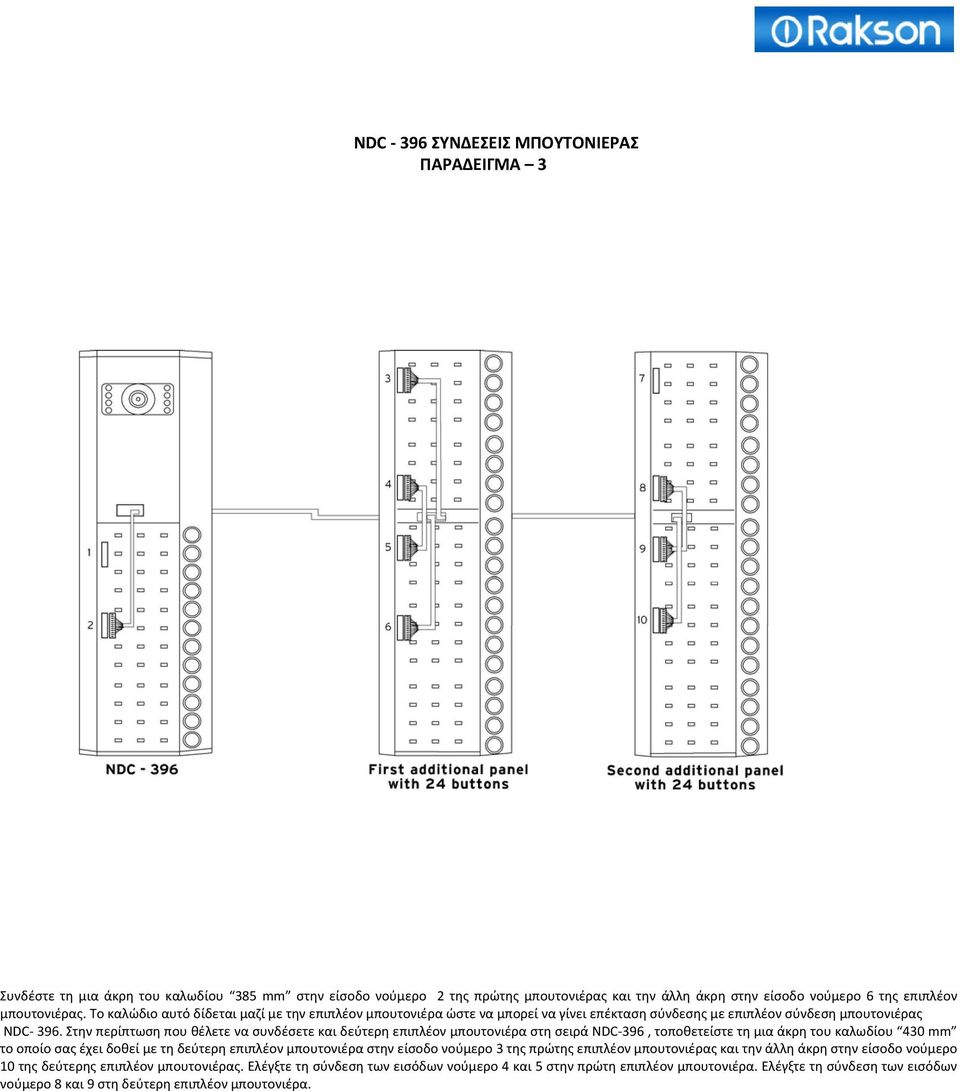

7 NDC 396 ΣΥΝΔΕΣΕΙΣ ΜΠΟΥΤΟΝΙΕΡΑΣ ΠΑΡΑΔΕΙΓΜΑ 3 Συνδέστε τη μια άκρη του καλωδίου 385 mm στην είσοδο νούμερο 2 της πρώτης μπουτονιέρας και την άλλη άκρη στην είσοδο νούμερο 6 της επιπλέον μπουτονιέρας. Το καλώδιο αυτό δίδεται μαζί με την επιπλέον μπουτονιέρα ώστε να μπορεί να γίνει επέκταση σύνδεσης με επιπλέον σύνδεση μπουτονιέρας NDC 396. Στην περίπτωση που θέλετε να συνδέσετε και δεύτερη επιπλέον μπουτονιέρα στη σειρά NDC 396, τοποθετείστε τη μια άκρη του καλωδίου 430 mm το οποίο σας έχει δοθεί με τη δεύτερη επιπλέον μπουτονιέρα στην είσοδο νούμερο 3 της πρώτης επιπλέον μπουτονιέρας και την άλλη άκρη στην είσοδο νούμερο 10 της δεύτερης επιπλέον μπουτονιέρας. Ελέγξτε τη σύνδεση των εισόδων νούμερο 4 και 5 στην πρώτη επιπλέον μπουτονιέρα. Ελέγξτε τη σύνδεση των εισόδων νούμερο 8 και 9 στη δεύτερη επιπλέον μπουτονιέρα.

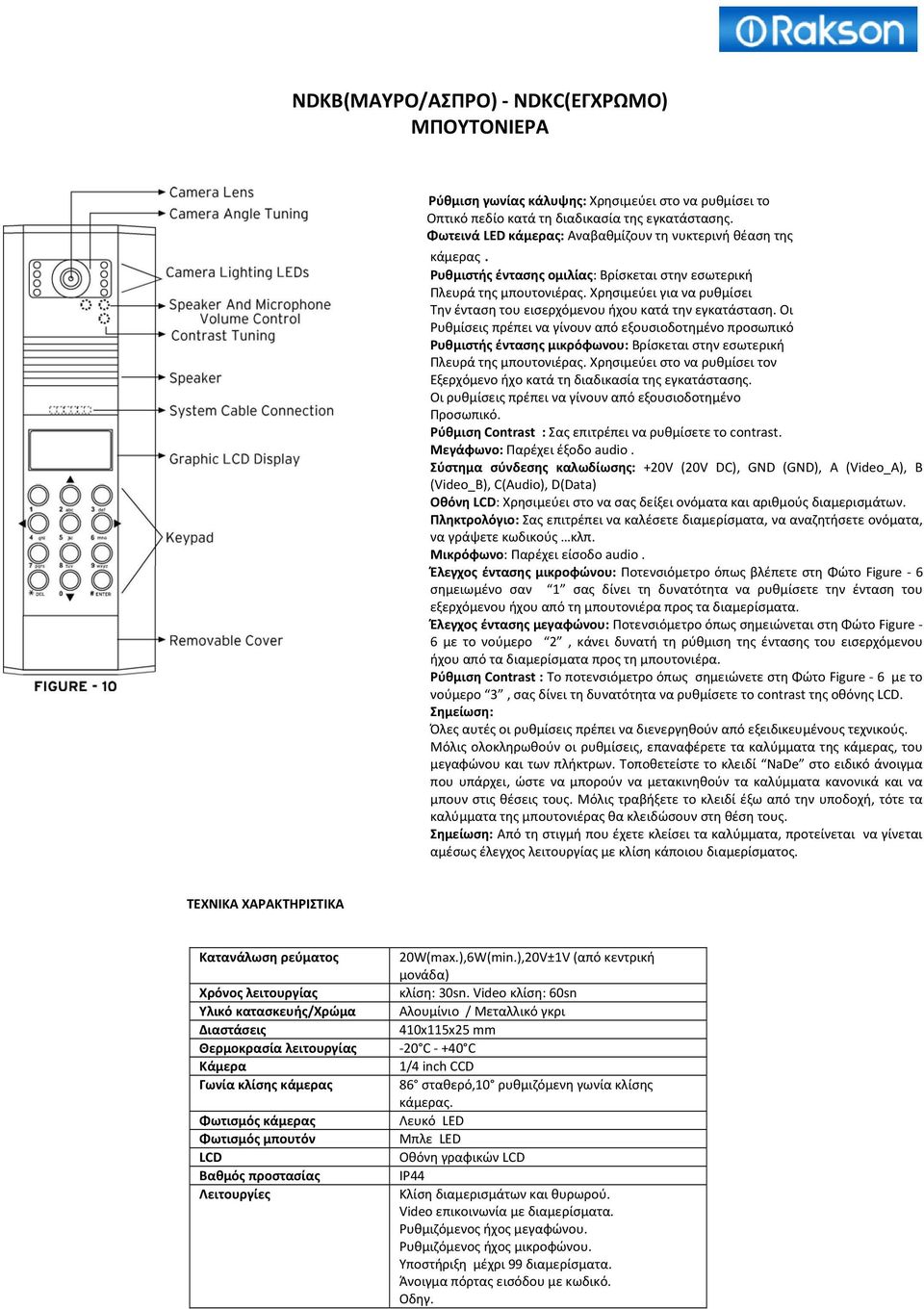

8 NDKB(ΜΑΥΡΟ/ΑΣΠΡΟ) NDKC(ΕΓΧΡΩΜΟ) ΜΠΟΥΤΟΝΙΕΡΑ Ρύθμιση γωνίας κάλυψης: Χρησιμεύει στο να ρυθμίσει το Οπτικό πεδίο κατά τη διαδικασία της εγκατάστασης. Φωτεινά LED κάμερας: Αναβαθμίζουν τη νυκτερινή θέαση της κάμερας. Ρυθμιστής έντασης ομιλίας: Βρίσκεται στην εσωτερική Πλευρά της μπουτονιέρας. Χρησιμεύει για να ρυθμίσει Την ένταση του εισερχόμενου ήχου κατά την εγκατάσταση. Οι Ρυθμίσεις πρέπει να γίνουν από εξουσιοδοτημένο προσωπικό Ρυθμιστής έντασης μικρόφωνου: Βρίσκεται στην εσωτερική Πλευρά της μπουτονιέρας. Χρησιμεύει στο να ρυθμίσει τον Εξερχόμενο ήχο κατά τη διαδικασία της εγκατάστασης. Οι ρυθμίσεις πρέπει να γίνουν από εξουσιοδοτημένο Προσωπικό. Ρύθμιση Contrast : Σας επιτρέπει να ρυθμίσετε το contrast. Μεγάφωνο: Παρέχει έξοδο audio. Σύστημα σύνδεσης καλωδίωσης: +20V (20V DC), GND (GND), A (Video_A), B (Video_B), C(Audio), D(Data) Οθόνη LCD: Χρησιμεύει στο να σας δείξει ονόματα και αριθμούς διαμερισμάτων. Πληκτρολόγιο: Σας επιτρέπει να καλέσετε διαμερίσματα, να αναζητήσετε ονόματα, να γράψετε κωδικούς κλπ. Μικρόφωνο: Παρέχει είσοδο audio. Έλεγχος έντασης μικροφώνου: Ποτενσιόμετρο όπως βλέπετε στη Φώτο Figure 6 σημειωμένο σαν 1 σας δίνει τη δυνατότητα να ρυθμίσετε την ένταση του εξερχόμενου ήχου από τη μπουτονιέρα προς τα διαμερίσματα. Έλεγχος έντασης μεγαφώνου: Ποτενσιόμετρο όπως σημειώνεται στη Φώτο Figure 6 με το νούμερο 2, κάνει δυνατή τη ρύθμιση της έντασης του εισερχόμενου ήχου από τα διαμερίσματα προς τη μπουτονιέρα. Ρύθμιση Contrast : Το ποτενσιόμετρο όπως σημειώνετε στη Φώτο Figure 6 με το νούμερο 3, σας δίνει τη δυνατότητα να ρυθμίσετε το contrast της οθόνης LCD. Σημείωση: Όλες αυτές οι ρυθμίσεις πρέπει να διενεργηθούν από εξειδικευμένους τεχνικούς. Μόλις ολοκληρωθούν οι ρυθμίσεις, επαναφέρετε τα καλύμματα της κάμερας, του μεγαφώνου και των πλήκτρων. Τοποθετείστε το κλειδί NaDe στο ειδικό άνοιγμα που υπάρχει, ώστε να μπορούν να μετακινηθούν τα καλύμματα κανονικά και να μπουν στις θέσεις τους. Μόλις τραβήξετε το κλειδί έξω από την υποδοχή, τότε τα καλύμματα της μπουτονιέρας θα κλειδώσουν στη θέση τους. Σημείωση: Από τη στιγμή που έχετε κλείσει τα καλύμματα, προτείνεται να γίνεται αμέσως έλεγχος λειτουργίας με κλίση κάποιου διαμερίσματος. ΤΕΧΝΙΚΑ ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ Κατανάλωση ρεύματος Χρόνος λειτουργίας Υλικό κατασκευής/χρώμα Διαστάσεις Θερμοκρασία λειτουργίας Κάμερα Γωνία κλίσης κάμερας Φωτισμός κάμερας Φωτισμός μπουτόν LCD Βαθμός προστασίας Λειτουργίες 20W(max.),6W(min.),20V±1V (από κεντρική μονάδα) κλίση: 30sn. Video κλίση: 60sn Αλουμίνιο / Μεταλλικό γκρι 410x115x25 mm 20 C +40 C 1/4 inch CCD 86 σταθερό,10 ρυθμιζόμενη γωνία κλίσης κάμερας. Λευκό LED Μπλε LED Οθόνη γραφικών LCD IP44 Κλίση διαμερισμάτων και θυρωρού. Video επικοινωνία με διαμερίσματα. Ρυθμιζόμενος ήχος μεγαφώνου. Ρυθμιζόμενος ήχος μικροφώνου. Υποστήριξη μέχρι 99 διαμερίσματα. Άνοιγμα πόρτας εισόδου με κωδικό. Οδηγ.

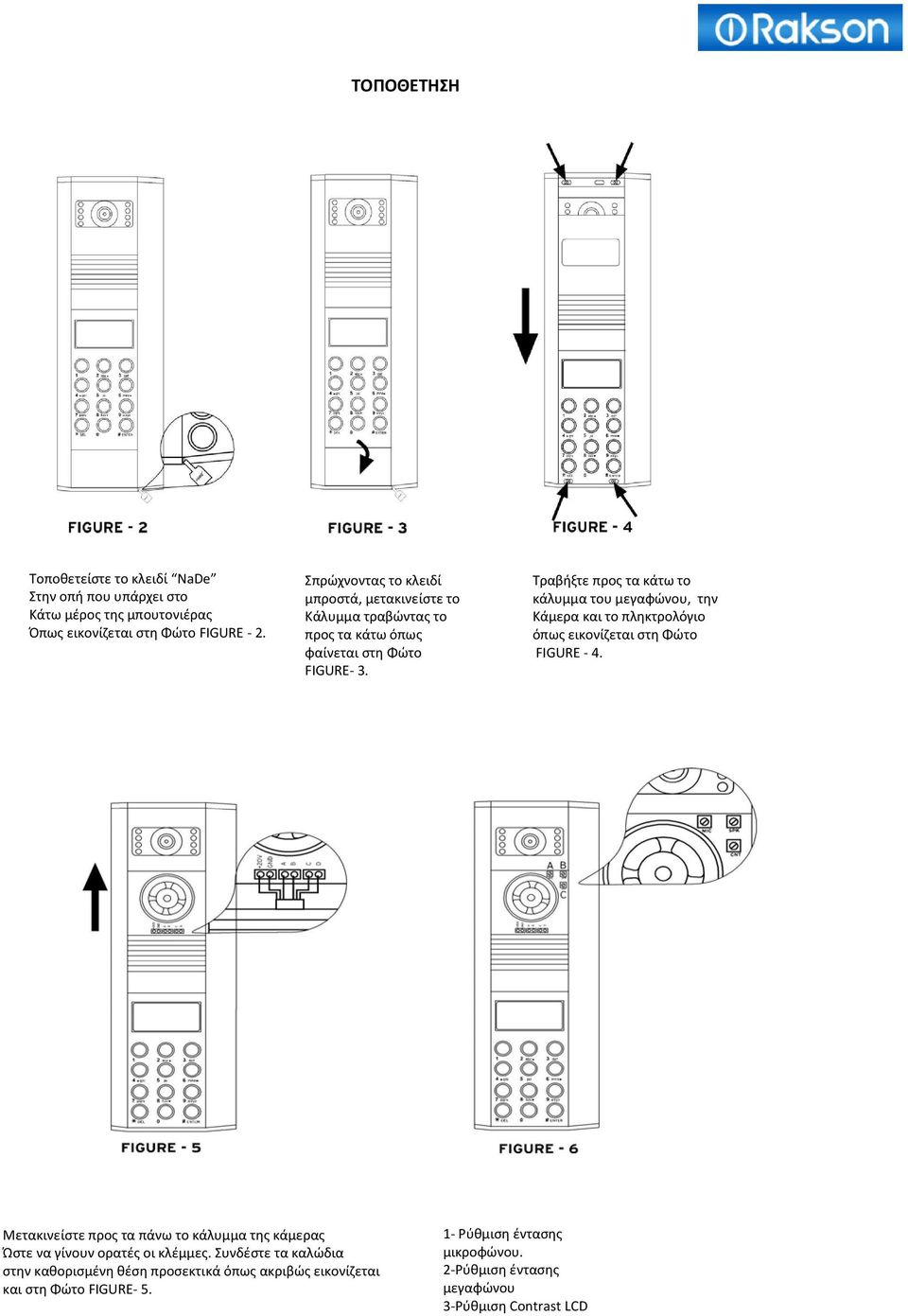

9 ΤΟΠΟΘΕΤΗΣΗ Τοποθετείστε το κλειδί NaDe Στην οπή που υπάρχει στο Κάτω μέρος της μπουτονιέρας Όπως εικονίζεται στη Φώτο FIGURE 2. Σπρώχνοντας το κλειδί μπροστά, μετακινείστε το Κάλυμμα τραβώντας το προς τα κάτω όπως φαίνεται στη Φώτο FIGURE 3. Τραβήξτε προς τα κάτω το κάλυμμα του μεγαφώνου, την Κάμερα και το πληκτρολόγιο όπως εικονίζεται στη Φώτο FIGURE 4. Μετακινείστε προς τα πάνω το κάλυμμα της κάμερας Ώστε να γίνουν ορατές οι κλέμμες. Συνδέστε τα καλώδια στην καθορισμένη θέση προσεκτικά όπως ακριβώς εικονίζεται και στη Φώτο FIGURE 5. 1 Ρύθμιση έντασης μικροφώνου. 2 Ρύθμιση έντασης μεγαφώνου 3 Ρύθμιση Contrast LCD

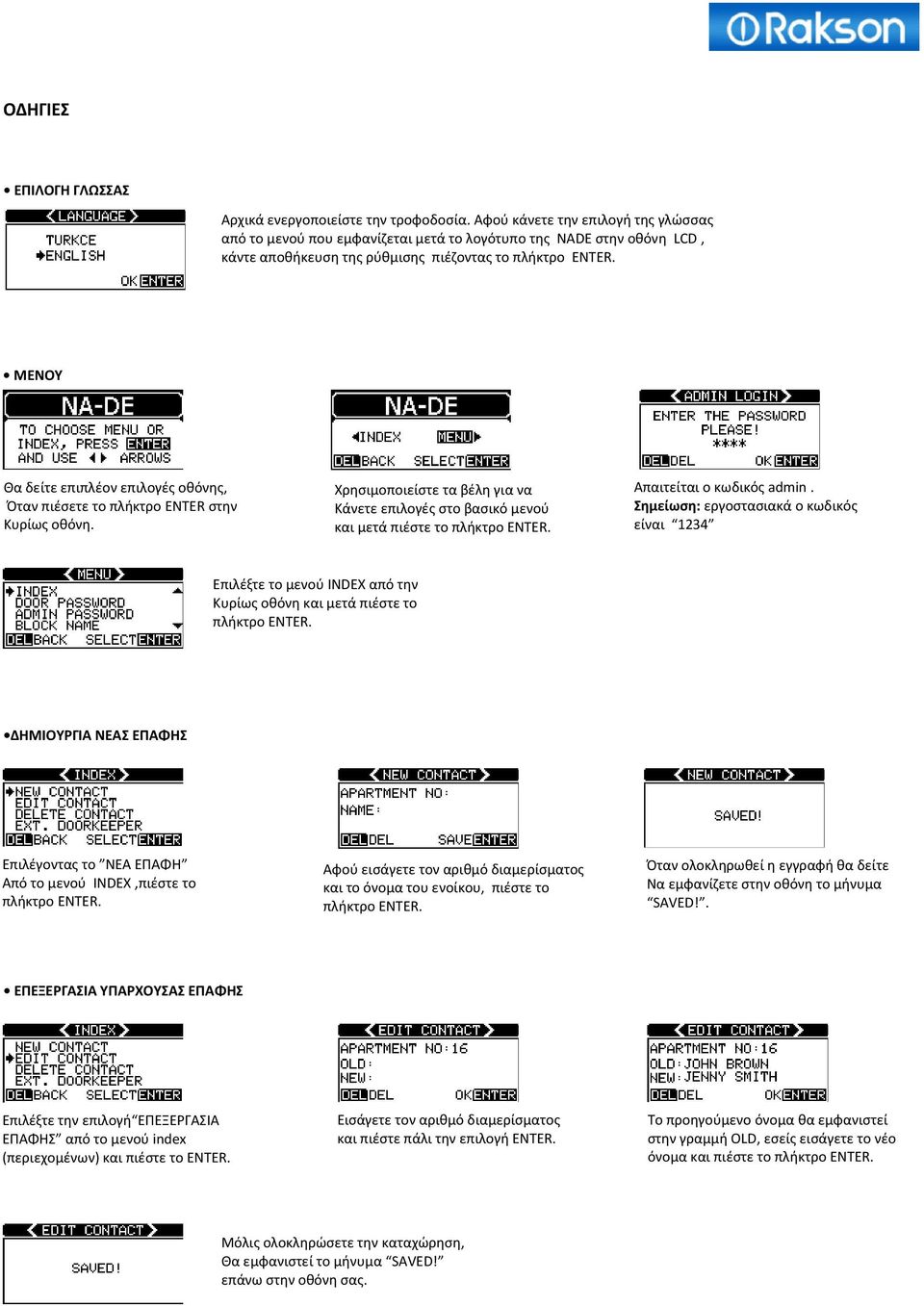

10 ΟΔΗΓΙΕΣ ΕΠΙΛΟΓΗ ΓΛΩΣΣΑΣ Αρχικά ενεργοποιείστε την τροφοδοσία. Αφού κάνετε την επιλογή της γλώσσας από το μενού που εμφανίζεται μετά το λογότυπο της NADE στην οθόνη LCD, κάντε αποθήκευση της ρύθμισης πιέζοντας το πλήκτρο ENTER. MENΟΥ Θα δείτε επιπλέον επιλογές οθόνης, Όταν πιέσετε το πλήκτρο ENTER στην Κυρίως οθόνη. Χρησιμοποιείστε τα βέλη για να Κάνετε επιλογές στο βασικό μενού και μετά πιέστε το πλήκτρο ENTER. Απαιτείται ο κωδικός admin. Σημείωση: εργοστασιακά ο κωδικός είναι 1234 Επιλέξτε το μενού INDEX από την Κυρίως οθόνη και μετά πιέστε το πλήκτρο ENTER. ΔΗΜΙΟΥΡΓΙΑ ΝΕΑΣ ΕΠΑΦΗΣ Επιλέγοντας το ΝΕΑ ΕΠΑΦΗ Από το μενού INDEX,πιέστε το πλήκτρο ENTER. Αφού εισάγετε τον αριθμό διαμερίσματος και το όνομα του ενοίκου, πιέστε το πλήκτρο ENTER. Όταν ολοκληρωθεί η εγγραφή θα δείτε Να εμφανίζετε στην οθόνη το μήνυμα SAVED!. ΕΠΕΞΕΡΓΑΣΙΑ ΥΠΑΡΧΟΥΣΑΣ ΕΠΑΦΗΣ Επιλέξτε την επιλογή ΕΠΕΞΕΡΓΑΣΙΑ ΕΠΑΦΗΣ από το μενού index (περιεχομένων) και πιέστε το ENTER. Εισάγετε τον αριθμό διαμερίσματος και πιέστε πάλι την επιλογή ENTER. Το προηγούμενο όνομα θα εμφανιστεί στην γραμμή OLD, εσείς εισάγετε το νέο όνομα και πιέστε το πλήκτρο ENTER. Μόλις ολοκληρώσετε την καταχώρηση, Θα εμφανιστεί το μήνυμα SAVED! επάνω στην οθόνη σας.

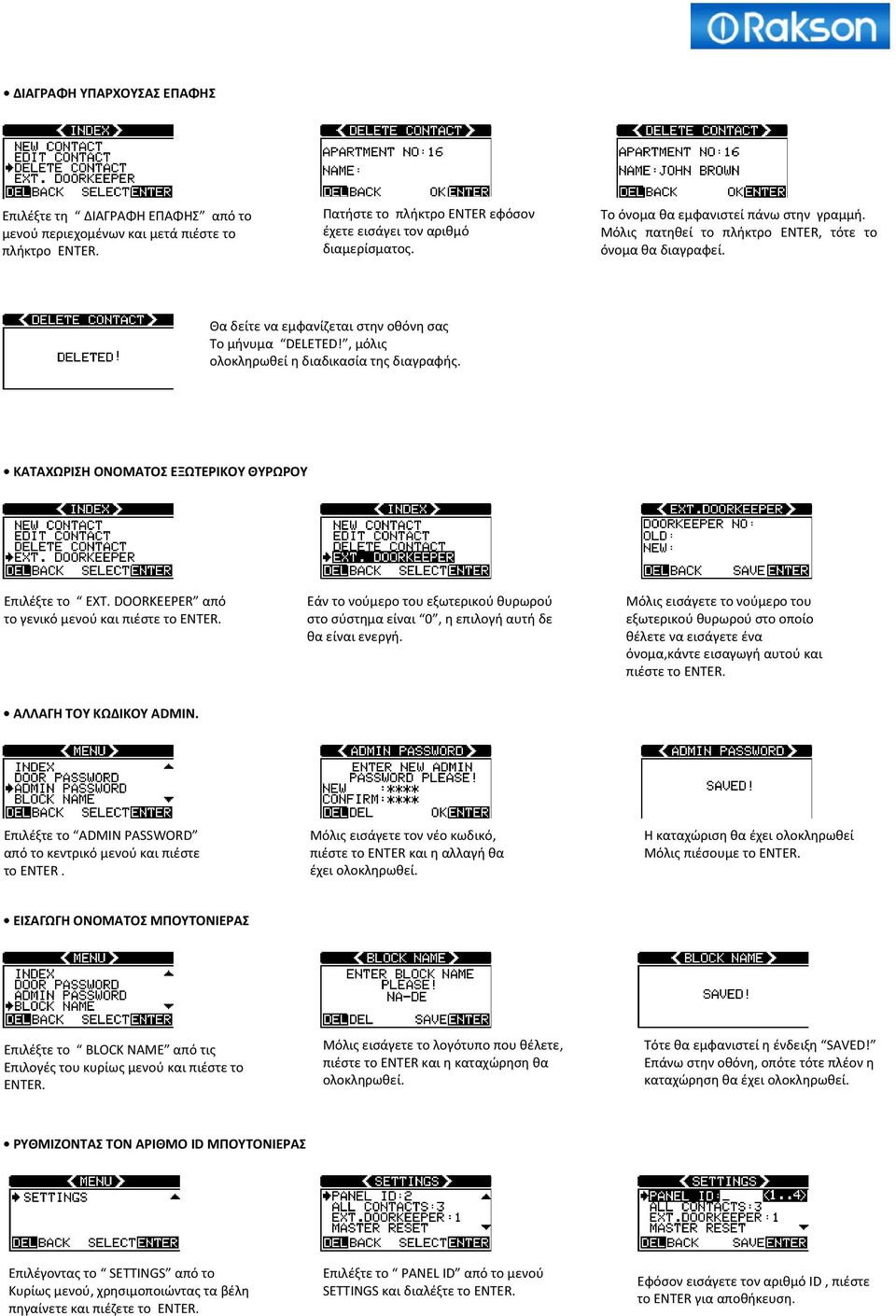

11 ΔΙΑΓΡΑΦΗ ΥΠΑΡΧΟΥΣΑΣ ΕΠΑΦΗΣ Επιλέξτε τη ΔΙΑΓΡΑΦΗ ΕΠΑΦΗΣ από το μενού περιεχομένων και μετά πιέστε το πλήκτρο ENTER. Πατήστε το πλήκτρο ENTER εφόσον έχετε εισάγει τον αριθμό διαμερίσματος. Το όνομα θα εμφανιστεί πάνω στην γραμμή. Μόλις πατηθεί το πλήκτρο ENTER, τότε το όνομα θα διαγραφεί. Θα δείτε να εμφανίζεται στην οθόνη σας Το μήνυμα DELETED!, μόλις ολοκληρωθεί η διαδικασία της διαγραφής. ΚΑΤΑΧΩΡΙΣΗ ΟΝΟΜΑΤΟΣ ΕΞΩΤΕΡΙΚΟΥ ΘΥΡΩΡΟΥ Επιλέξτε το EXT. DOORKEEPER από CHANGE DOOR PASSWORD το γενικό μενού και πιέστε το ENTER. Εάν το νούμερο του εξωτερικού θυρωρού στο σύστημα είναι 0, η επιλογή αυτή δε θα είναι ενεργή. Μόλις εισάγετε το νούμερο του εξωτερικού θυρωρού στο οποίο θέλετε να εισάγετε ένα όνομα,κάντε εισαγωγή αυτού και πιέστε το ENTER. ΑΛΛΑΓΗ ΤΟΥ ΚΩΔΙΚΟΥ ADMIN. Επιλέξτε το ADMIN PASSWORD από το κεντρικό μενού και πιέστε το ENTER. Μόλις εισάγετε τον νέο κωδικό, πιέστε το ENTER και η αλλαγή θα έχει ολοκληρωθεί. Η καταχώριση θα έχει ολοκληρωθεί Μόλις πιέσουμε το ENTER. ΕΙΣΑΓΩΓΗ ΟΝΟΜΑΤΟΣ ΜΠΟΥΤΟΝΙΕΡΑΣ Επιλέξτε το BLOCK NAME από τις Επιλογές του κυρίως μενού και πιέστε το ENTER. Μόλις εισάγετε το λογότυπο που θέλετε, πιέστε το ENTER και η καταχώρηση θα ολοκληρωθεί. Τότε θα εμφανιστεί η ένδειξη SAVED! Επάνω στην οθόνη, οπότε τότε πλέον η καταχώρηση θα έχει ολοκληρωθεί. ΡΥΘΜΙΖΟΝΤΑΣ ΤΟΝ ΑΡΙΘΜΟ ID ΜΠΟΥΤΟΝΙΕΡΑΣ Επιλέγοντας το SETTINGS από το Κυρίως μενού, χρησιμοποιώντας τα βέλη πηγαίνετε και πιέζετε το ENTER. Επιλέξτε το PANEL ID από το μενού SETTINGS και διαλέξτε το ENTER. Εφόσον εισάγετε τον αριθμό ID, πιέστε το ENTER για αποθήκευση.

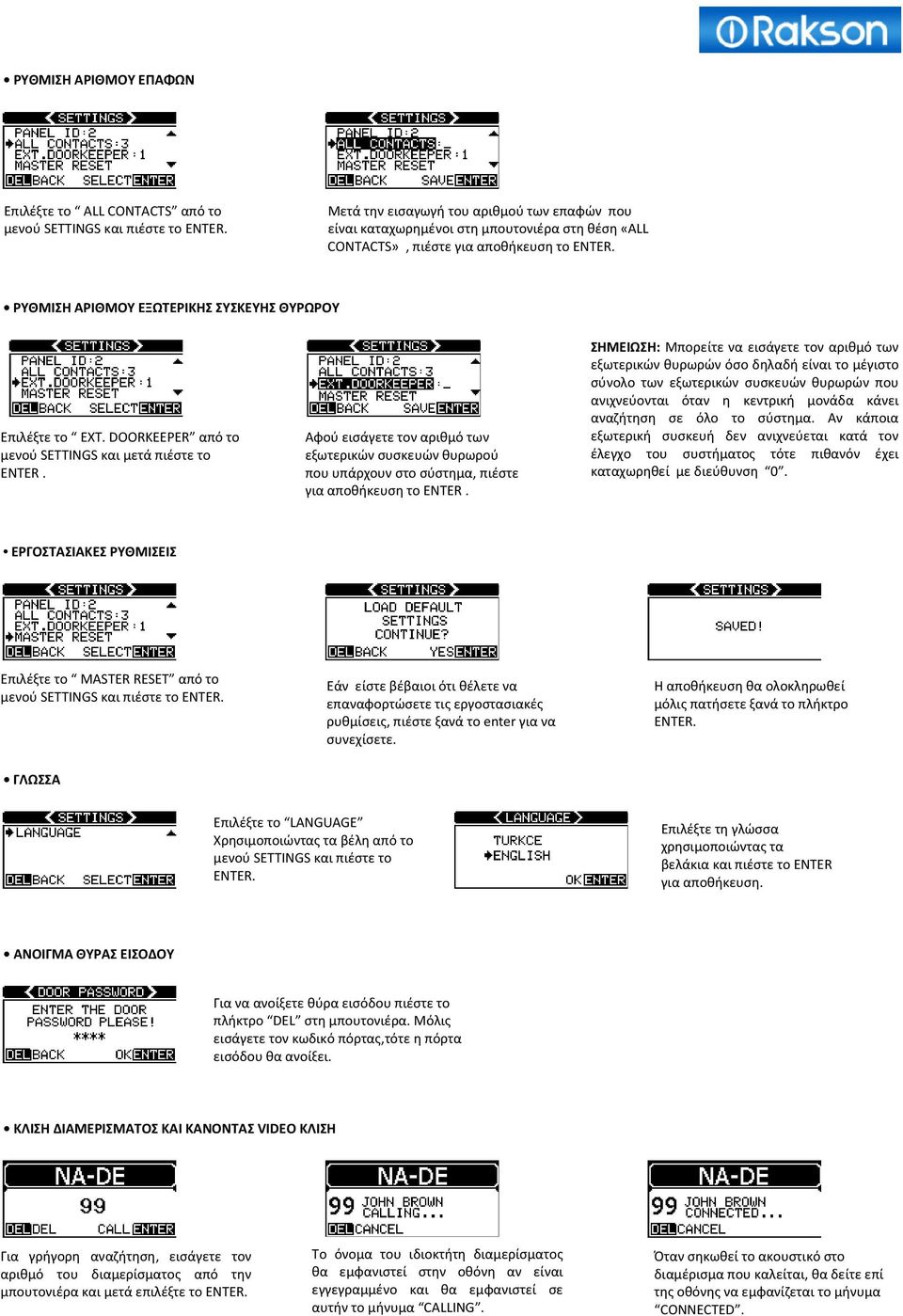

12 ΡΥΘΜΙΣΗ ΑΡΙΘΜΟΥ ΕΠΑΦΩΝ Επιλέξτε το ALL CONTACTS από το μενού SETTINGS και πιέστε το ENTER. Μετά την εισαγωγή του αριθμού των επαφών που είναι καταχωρημένοι στη μπουτονιέρα στη θέση «ALL CONTACTS», πιέστε για αποθήκευση το ENTER. ΡΥΘΜΙΣΗ ΑΡΙΘΜΟΥ ΕΞΩΤΕΡΙΚΗΣ ΣΥΣΚΕΥΗΣ ΘΥΡΩΡΟΥ Επιλέξτε το EXT. DOORKEEPER από το μενού SETTINGS και μετά πιέστε το ENTER. Αφού εισάγετε τον αριθμό των εξωτερικών συσκευών θυρωρού που υπάρχουν στο σύστημα, πιέστε για αποθήκευση το ENTER. ΣΗΜΕΙΩΣΗ: Μπορείτε να εισάγετε τον αριθμό των εξωτερικών θυρωρών όσο δηλαδή είναι το μέγιστο σύνολο των εξωτερικών συσκευών θυρωρών που ανιχνεύονται όταν η κεντρική μονάδα κάνει αναζήτηση σε όλο το σύστημα. Αν κάποια εξωτερική συσκευή δεν ανιχνεύεται κατά τον έλεγχο του συστήματος τότε πιθανόν έχει καταχωρηθεί με διεύθυνση 0. ΕΡΓΟΣΤΑΣΙΑΚΕΣ ΡΥΘΜΙΣΕΙΣ Επιλέξτε το MASTER RESET από το μενού SETTINGS και πιέστε το ENTER. Εάν είστε βέβαιοι ότι θέλετε να επαναφορτώσετε τις εργοστασιακές ρυθμίσεις, πιέστε ξανά το enter για να συνεχίσετε. Η αποθήκευση θα ολοκληρωθεί μόλις πατήσετε ξανά το πλήκτρο ENTER. ΓΛΩΣΣΑ Επιλέξτε το LANGUAGE Χρησιμοποιώντας τα βέλη από το μενού SETTINGS και πιέστε το ENTER. Επιλέξτε τη γλώσσα χρησιμοποιώντας τα βελάκια και πιέστε το ENTER για αποθήκευση. ΑΝΟΙΓΜΑ ΘΥΡΑΣ ΕΙΣΟΔΟΥ Για να ανοίξετε θύρα εισόδου πιέστε το πλήκτρο DEL στη μπουτονιέρα. Μόλις εισάγετε τον κωδικό πόρτας,τότε η πόρτα εισόδου θα ανοίξει. ΚΛΙΣΗ ΔΙΑΜΕΡΙΣΜΑΤΟΣ ΚΑΙ ΚΑΝΟΝΤΑΣ VIDEO ΚΛΙΣΗ Για γρήγορη αναζήτηση, εισάγετε τον αριθμό του διαμερίσματος από την μπουτονιέρα και μετά επιλέξτε το ENTER. Το όνομα του ιδιοκτήτη διαμερίσματος θα εμφανιστεί στην οθόνη αν είναι εγγεγραμμένο και θα εμφανιστεί σε αυτήν το μήνυμα CALLING. Όταν σηκωθεί το ακουστικό στο διαμέρισμα που καλείται, θα δείτε επί της οθόνης να εμφανίζεται το μήνυμα CONNECTED.

13 ΑΚΥΡΩΣΗ ΤΗΣ ΚΛΙΣΗΣ ΔΙΑΜΕΡΙΣΜΑΤΟΣ Όταν το ακουστικό κλείσει ή όταν πιέσετε την επιλογή DEL, θα δείτε το μήνυμα CANCELLED να εμφανίζεται επί της οθόνης. Αν κατά τη διάρκεια της κλίσης κανείς δεν σηκώσει το ακουστικό, θα δείτε την ένδειξη NO ANSWER να εμφανίζεται στην οθόνη. ΕΙΣΑΓΩΓΗ ΛΑΘΟΣ ΑΡΙΘΜΟΥ ΔΙΑΜΕΡΙΣΜΑΤΟΣ Αν εισάγετε αριθμό μεγαλύτερο από τον αριθμό των διαμερισμάτων που έχουν οριστεί στο σύστημα, θα δείτε επί της οθόνης να εμφανίζεται το μήνυμα INVALID APARTMENT NUMBER. ΟΔΗΓΟΣ Όταν πιέζετε την επιλογή MENU στην κυρίως οθόνη, θα δείτε την δίπλα οθόνη. Χρησιμοποιώντας τα βελάκια επιλέξτε το INDEX και μετά πιέστε το ENTER. ΑΝΑΖΗΤΗΣΗ ΣΤΟΝ ΟΔΗΓΟ Μετακινώντας τα βελάκια προς τα πάνω, Επιλέξτε το όνομα που επιθυμείτε να καλέσετε και μετά πιέστε την επιλογή ENTER. Όταν γίνει κλίση του αριθμού, το νούμερο του διαμερίσματος και το όνομα του ιδιοκτήτη θα εμφανιστούν στην οθόνη, καθώς και το μήνυμα CALLING θα εμφανιστεί.

14 MONITOR ΟΙΚΙΑΣ/ΘΥΡΩΡΟΥ NVM 450MC NVM 450MB / ND 107K ND 108K ΤΕΧΝΙΚΑ ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ Τροφοδοσία Κατανάλωση ισχύος Σύστημα σύνδεσης Μελωδία Υλικό Χρόνος λειτουργίας Ρυθμίσεις Θερμοκρασία λειτουργίας Βαθμός προστασίας Λειτουργίες 20V±1V (από κεντρική μονάδα) 0.4W (σε αναμονή) 8W (Max) 6 Καλώδια Ding Dong ABS Κλίση 30 δευτ. Ομιλία: 60 δευτ. Ήχος Φωτεινότητα Αντίθεση/ Χρώμα 20 C +40 C IP20 Επικοινωνία με τη μπουτονιέρα Κλίση προς security/ θυρωρό Έλεγχος ανοίγματος θύρας Έλεγχος κοινόχρηστου φωτισμού Εμφάνιση CCTV Κλίση Μπουτονιέρας Οθόνη: Μόνιτορ, Μαύρο/Άσπρο CRT (NVM 450MB, ND 107) ή έγχρωμο LCD (NVM 450MC, ND 108K) Ακουστικό: Επιτρέπει είσοδο και έξοδο μικροφώνου και μεγαφώνων. Πλήκτρο ανοίγματος θύρας : Χρησιμοποιείται για να ανοίξει τη θύρα εισόδου. Αυτόματος φωτισμός : Χρησιμοποιείται για το άναμμα του κοινόχρηστου φωτισμού. Εμφάνιση μπουτονιέρας : Όταν πατηθεί το συγκεκριμένο πλήκτρο, το μόνιτορ Θα σας εμφανίσει την εικόνα από την κάμερα της μπουτονιέρας για 30 δευτερόλεπτα. Σε περίπτωση που υπάρχουν περισσότερες από μία μπουτονιέρες στο σύστημα, εάν πιεστεί το πλήκτρο ξανά ενώ το μόνιτορ έχει εικόνα της πρώτης μπουτονιέρας, το μόνιτορ κάνει παρουσίαση της εικόνας από την δεύτερη μπουτονιέρα. Εάν πιέσετε ξανά, σε περίπτωση που υπάρχει και Τρίτη κάμερα, η εικόνα της κάμερας αυτής θα εμφανιστεί στην οθόνη, ενώ σε περίπτωση που δεν υπάρχει, η οθόνη θα σβήσει. CCTV Εμφάνιση : Εάν στο σύστημα έχει τοποθετηθεί επιπλέον κάμερα CCTV, θα εμφανιστεί η εικόνα της κάμερας CCTV στο μόνιτορ για 30 δευτερόλεπτα. Εάν έχουν τοποθετηθεί δύο CCTV κάμερες στο σύστημα, πριν περάσει το χρονικό αυτό διάστημα σε περίπτωση που πατηθεί ξανά θα εμφανιστεί η εικόνα από την άλλη κάμερα. Αν δεν πατηθεί τίποτα, η οθόνη θα σβήσει. Security : Χρησιμεύει για την κλίση της ασφάλειας. Όταν το ακουστικό έχει κλείσει και και πιεστεί το μπουτόν, θα γίνει κλίση του τηλεφώνου ασφαλείας. Όταν ο φύλακας αποδεχτεί την κλίση, ξεκινά η επικοινωνία. Αν και οι δύο πλευρές δεν τερματίσουν την κλίση, μετά από 60 δευτερόλεπτα το σύστημα αυτομάτως τερματίζει την κλίση. Αν υπάρχουν πάνω από πάνω από ένας φύλακες στο σύστημα, σε περίπτωση που θέλετε να καλέσετε τον πρώτο πιέστε το ανάλογο πλήκτρο, και για να καλέσετε τον δεύτερο πιέστε το διακόπτη του ακουστικού και πατήστε εκ νέου το πλήκτρο. Όσες φορές επαναλαμβάνετε την διαδικασία αυτή, κάνετε με τη σειρά κλίση στις επόμενες συσκευές ασφαλείας. Doorkeeper : Χρησιμεύει για την κλίση μεταξύ συσκευών της σειράς NVM. Αυτή δεν είναι λειτουργία για τη σειρά ND. Όταν έχετε κλείσει το ακουστικό και το πλήκτρο πατηθεί, τότε γίνεται κλήση άλλης συσκευής. Όταν η άλλη συσκευή αποδεχτεί την κλήση, τότε γίνεται έναρξη της επικοινωνίας. Εάν κάποια από τις δύο πλευρές δεν τερματίσει την κλήση, τότε το σύστημα μετά από 60 δευτερόλεπτα θα τερματίσει την κλήση. Αν Υπάρχει παραπάνω από μία συσκευή στο σύστημα, στην περίπτωση που θέλετε να καλέσετε την πρώτη συσκευή πιέστε το πλήκτρο, για να καλέσετε τη δεύτερη συσκευή κλείστε το διακοπτάκι του ακουστικού μία φορά και πατήστε ξανά το πλήκτρο. Εάν επαναληφτεί η ίδια διαδικασία, θα γίνει κλήση άλλων θ/φ ασφαλείας/θυροτηλεοράσεων. Ρύθμιση έντασης ήχου: Σας επιτρέπει να ρυθμίσετε την ένταση του ήχου κλίσης. Ρύθμιση χρωμάτων / Contrast : Σας επιτρέπει να ρυθμίσετε το χρώμα του LCD monitor Και την αντίθεση μαύρου / άσπρου στα CRT monitor. Ρύθμιση φωτεινότητας: Σας επιτρέπει να ρυθμίσετε την φωτεινότητα. Σημείωση: Αν κάποιο σήμα συναγερμού σημειωθεί, τότε ο συναγερμός χτυπάει για 1 λεπτό στο διαμέρισμα. DIP switch : Σας επιτρέπει να ρυθμίσετε τους αριθμούς ID. Ρύθμιση τερματικής αντίστασης : Η τερματική αντίσταση όλων των μόνιτορ είναι ρυθμισμένη στα 75 ohm. Μόνο στα διαμερίσματα με διπλά μόνιτορ, θα πρέπει να ρυθμιστεί το διακοπτάκι των 75 ohm που υπάρχει στο πίσω μέρος του μόνιτορ το οποίο θέλουμε να ορίσουμε ως μάστερ. Κουδούνι κλήσης τερματικό : Χρησιμοποιείται για τη σύνδεση κουδουνιού. Τερματικό συνδέσεων συστήματος : Χρησιμεύει για σύνδεση μόνιτορ με το σύστημα.

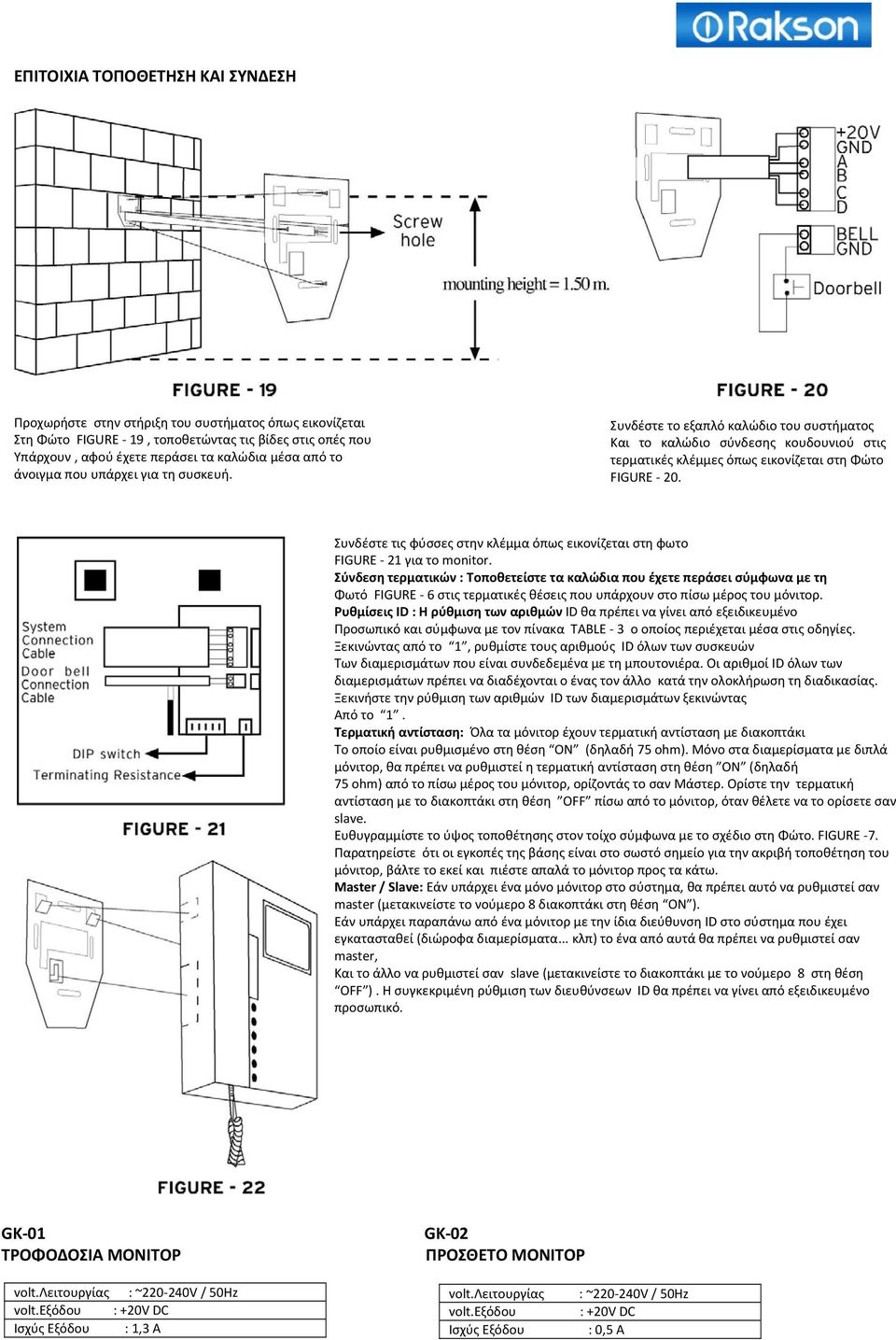

15 ΕΠΙΤΟΙΧΙΑ ΤΟΠΟΘΕΤΗΣΗ ΚΑΙ ΣΥΝΔΕΣΗ Προχωρήστε στην στήριξη του συστήματος όπως εικονίζεται Στη Φώτο FIGURE 19, τοποθετώντας τις βίδες στις οπές που Υπάρχουν, αφού έχετε περάσει τα καλώδια μέσα από το άνοιγμα που υπάρχει για τη συσκευή. Συνδέστε το εξαπλό καλώδιο του συστήματος Και το καλώδιο σύνδεσης κουδουνιού στις τερματικές κλέμμες όπως εικονίζεται στη Φώτο FIGURE 20. Συνδέστε τις φύσσες στην κλέμμα όπως εικονίζεται στη φωτο FIGURE 21 για το monitor. Σύνδεση τερματικών : Τοποθετείστε τα καλώδια που έχετε περάσει σύμφωνα με τη Φωτό FIGURE 6 στις τερματικές θέσεις που υπάρχουν στο πίσω μέρος του μόνιτορ. Ρυθμίσεις ID : Η ρύθμιση των αριθμών ID θα πρέπει να γίνει από εξειδικευμένο Προσωπικό και σύμφωνα με τον πίνακα TABLE 3 ο οποίος περιέχεται μέσα στις οδηγίες. Ξεκινώντας από το 1, ρυθμίστε τους αριθμούς ID όλων των συσκευών Των διαμερισμάτων που είναι συνδεδεμένα με τη μπουτονιέρα. Οι αριθμοί ID όλων των διαμερισμάτων πρέπει να διαδέχονται ο ένας τον άλλο κατά την ολοκλήρωση τη διαδικασίας. Ξεκινήστε την ρύθμιση των αριθμών ID των διαμερισμάτων ξεκινώντας Από το 1. Τερματική αντίσταση: Όλα τα μόνιτορ έχουν τερματική αντίσταση με διακοπτάκι Το οποίο είναι ρυθμισμένο στη θέση ON (δηλαδή 75 ohm). Μόνο στα διαμερίσματα με διπλά μόνιτορ, θα πρέπει να ρυθμιστεί η τερματική αντίσταση στη θέση ON (δηλαδή 75 ohm) από το πίσω μέρος του μόνιτορ, ορίζοντάς το σαν Μάστερ. Ορίστε την τερματική αντίσταση με το διακοπτάκι στη θέση OFF πίσω από το μόνιτορ, όταν θέλετε να το ορίσετε σαν slave. Ευθυγραμμίστε το ύψος τοποθέτησης στον τοίχο σύμφωνα με το σχέδιο στη Φώτο. FIGURE 7. Παρατηρείστε ότι οι εγκοπές της βάσης είναι στο σωστό σημείο για την ακριβή τοποθέτηση του μόνιτορ, βάλτε το εκεί και πιέστε απαλά το μόνιτορ προς τα κάτω. Master / Slave: Εάν υπάρχει ένα μόνο μόνιτορ στο σύστημα, θα πρέπει αυτό να ρυθμιστεί σαν master (μετακινείστε το νούμερο 8 διακοπτάκι στη θέση ON ). Εάν υπάρχει παραπάνω από ένα μόνιτορ με την ίδια διεύθυνση ID στο σύστημα που έχει εγκατασταθεί (διώροφα διαμερίσματα... κλπ) το ένα από αυτά θα πρέπει να ρυθμιστεί σαν master, Και το άλλο να ρυθμιστεί σαν slave (μετακινείστε το διακοπτάκι με το νούμερο 8 στη θέση OFF ). Η συγκεκριμένη ρύθμιση των διευθύνσεων ID θα πρέπει να γίνει από εξειδικευμένο προσωπικό. GK 01 ΤΡΟΦΟΔΟΣΙΑ ΜΟΝΙΤΟΡ GK 02 ΠΡΟΣΘΕΤΟ ΜΟΝΙΤΟΡ volt.λειτουργίας : ~ V / 50Hz volt.εξόδου : +20V DC Ισχύς Εξόδου : 1,3 A volt.λειτουργίας volt.εξόδου Ισχύς Εξόδου : ~ V / 50Hz : +20V DC : 0,5 A

16 ΘΥΡΟΤΗΛΕΦΩΝΟ ΟΙΚΙΑΣ/ΘΥΡΩΡΟΥ ND 105 / ND 106 ΤΕΧΝΙΚΑ ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ Κατανάλωση ρεύματος Σύστημα σύνδεσης Ήχος μελωδία Υλικό Λειτουργικός χρόνος Ρυθμίσεις Θερμοκρασίες λειτουργίας Βαθμός προστασίας Λειτουργίες 20V±1V (από κεντρική μονάδα) 4 καλώδια Ding Dong ABS Κλίση: 30 δευτερολ., Ομιλία: 60 δευτερόλ. Ήχος 20 C +40 C IP20 Επικοινωνία με μπουτονιέρα. Επικοινωνία με security και θυρωρό Έλεγχος ανοίγματος θύρας Έλεγχος κοινόχρηστου φωτισμού. Door opener : Επιτρέπει τη σύνδεση με το μεγάφωνο και το μικρόφωνο για την Επικοινωνία. Door automat : Χρησιμεύει για το άνοιγμα της θύρας εισόδου. Stairs automat : Χρησιμεύει για το άνοιγμα των κοινόχρηστων φώτων. Security : Χρησιμεύει για την κλίση security. Όταν το ακουστικό σηκωθεί και το Πλήκτρο πατηθεί, γίνεται κλίση στη συσκευή security. Όταν η κλίση προς security Απαντηθεί, τότε ξεκινά η επικοινωνία. Εάν καμία από τις δύο πλευρές δεν τερματίσει την κλίση,τότε μετά από 60 δευτερόλ. Το σύστημα αυτομάτως τερματίζει την κλίση. Αν υπάρχουν περισσότερα από ένα security στο σύστημα, σε περίπτωση που καλείτε το πρώτο πιέστε το πλήκτρο security, για ν καλέσετε δεύτερο security, πιέστε μία φορά τη γλώσσα του ακουστικού και πατήστε εκ νέου το πλήκτρο. Επαναλαμβάνοντας την ίδια διαδικασία, μπορείτε να πραγματοποιείτε διαδοχικά κλίσεις προς άλλα securities. Doorkeeper : Χρησιμεύει για κλίσεις προς συσκευές σε μοντέλα ND 105. Δεν Είναι διαθέσιμη λειτουργία για τα μοντέλα ND 106. Όταν κλείσετε το ακουστικό και το πλήκτρο πατηθεί, τότε γίνεται κλίση προς άλλη συσκευή. Όταν γίνει αποδοχή της κλίσης τότε ξεκινά και η επικοινωνία. Αν κάποια από τις δύο πλευρές δεν τερματίσει την κλίση, μετά από 60 δευτερόλεπτα το σύστημα αυτομάτως τερματίζει την κλίση.αν υπάρχουν στο σύστημα περισσότερες από μία συσκευές, όταν θέλετε να καλέσετε την πρώτη συσκευή πιέστε το πλήκτρο, για να καλέσετε δεύτερη συσκευή πιέστε το διακόπτη του ακουστικού και μετά πιέστε πάλι το πλήκτρο. Επαναλαμβάνοντας την ίδια διαδικασία, γίνεται κλίση και άλλων συσκευών. Volume Control: Σας επιτρέπει να ρυθμίσετε τον ήχο Και την ένταση της μελωδίας. ID Tuning : Σας επιτρέπει να ρυθμίσετε τους αριθμούς ID. System Connection Terminal Blocks: Χρησιμεύει για τη Σύνδεση των θυροτηλεφώνων με το σύστημα. Doorbell Terminal Blocks: Χρησιμεύει για τη σύνδεση κουδουνιών, δεν χρειάζεται να χρησιμοποιήσετε εξωτερικό κουδούνι. FIGURE 23 ΤΕΡΜΑΤΙΚΟ

17 ΤΟΠΟΘΕΤΗΣΗ Άνοιγμα του κάτω μέρους του θυροτηλεφώνου με ένα αιχμηρό αντικείμενο όπως φαίνεται στη Φώτο FIGURE 26. Αφού περάσετε το καλώδιο σύνδεσης του συστήματος μέσα από το άνοιγμα που υπάρχει στο πίσω μέρος του εξωτερικού καλύμματος του προϊόντος όπως εικονίζεται στη Φώτο FIGURE 27, τοποθετείστε το με τις βίδες που σας παρέχονται στη συσκευασία του προϊόντος. Μόλις κλείσει η τροφοδοσία, συνδέστε το καλώδιο Σύνδεσης του συστήματος στο +20V, GND, C, D, κλέμμες που βρίσκονται επάνω στην ηλεκτρονική πλακέτα Του μηχανήματος. Εάν υπάρχει, συνδέστε το καλώδιο Κουδουνιών στα BELL, GND, κλέμμες που υπάρχουν στην Ηλεκτρονική πλακέτα του προϊόντος. Με την ολοκλήρωση της εγκατάστασης και όλων των συνδέσεων, τοποθετείστε το μπροστινό κάλυμμα του Θυροτηλεφώνου όπως εικονίζεται στη Φώτο FIGURE 29. Ρύθμιση ID : Ρύθμιση αριθμού ID για το ND 105 (Θτηλέφωνο διαμερίσματος) σύμφωνα με τον πίνακα 3, ND 106 ( θυροτηλέφωνο) και σύμφωνα με τον πίνακα 2 (στην επόμενη σελίδα) πρέπει να γίνεται μόνο από εξειδικευμένο προσωπικό. Οι σχετικοί πίνακες βρίσκονται στο τέλος του εγχειριδίου. Ξεκινώντας από το "1", ρυθμίστε τους αριθμούς ID όλων των θυροτηλεφώνων διαμερισμάτων που είναι συνδεδεμένα με την μπουτονιέρα. Οι αριθμοί ID των άλλων διαμερισμάτων πρέπει να ακολουθούν διαδοχικά το ένα το άλλο κατά τη σειρά που δίδονται.

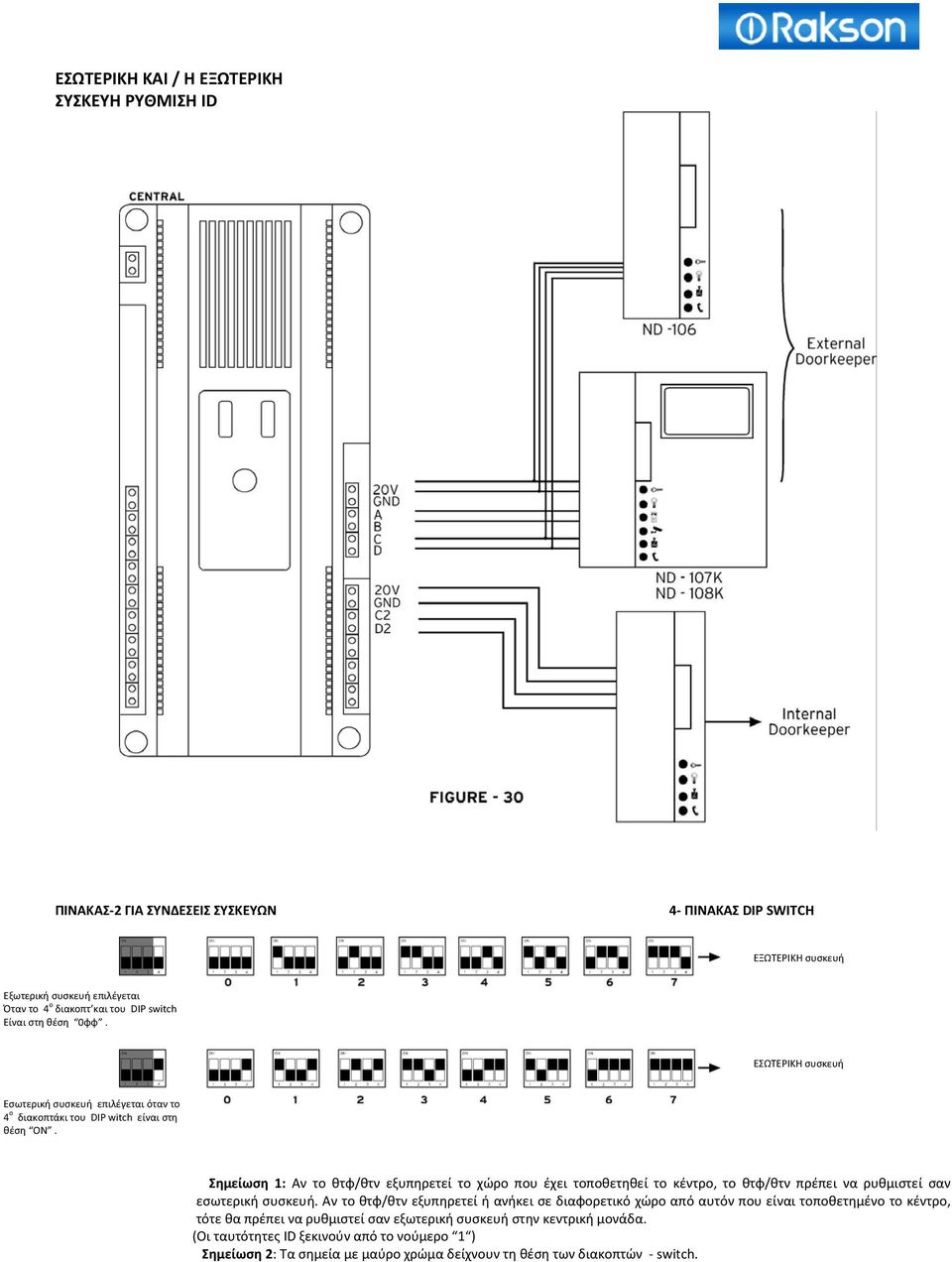

18 ΕΣΩΤΕΡΙΚΗ ΚΑΙ / Η ΕΞΩΤΕΡΙΚΗ ΣΥΣΚΕΥΗ ΡΥΘΜΙΣΗ ID ΠΙΝΑΚΑΣ 2 ΓΙΑ ΣΥΝΔΕΣΕΙΣ ΣΥΣΚΕΥΩΝ 4 ΠΙΝΑΚΑΣ DIP SWITCH ΕΞΩΤΕΡΙΚΗ συσκευή Εξωτερική συσκευή επιλέγεται Όταν το 4 ο διακοπτ και του DIP switch Είναι στη θέση 0φφ. ΕΣΩΤΕΡΙΚΗ συσκευή Εσωτερική συσκευή επιλέγεται όταν το 4 ο διακοπτάκι του DIP witch είναι στη θέση ON. Σημείωση 1: Αν το θτφ/θτν εξυπηρετεί το χώρο που έχει τοποθετηθεί το κέντρο, το θτφ/θτν πρέπει να ρυθμιστεί σαν εσωτερική συσκευή. Αν το θτφ/θτν εξυπηρετεί ή ανήκει σε διαφορετικό χώρο από αυτόν που είναι τοποθετημένο το κέντρο, τότε θα πρέπει να ρυθμιστεί σαν εξωτερική συσκευή στην κεντρική μονάδα. (Οι ταυτότητες ID ξεκινούν από το νούμερο 1 ) Σημείωση 2: Τα σημεία με μαύρο χρώμα δείχνουν τη θέση των διακοπτών switch.

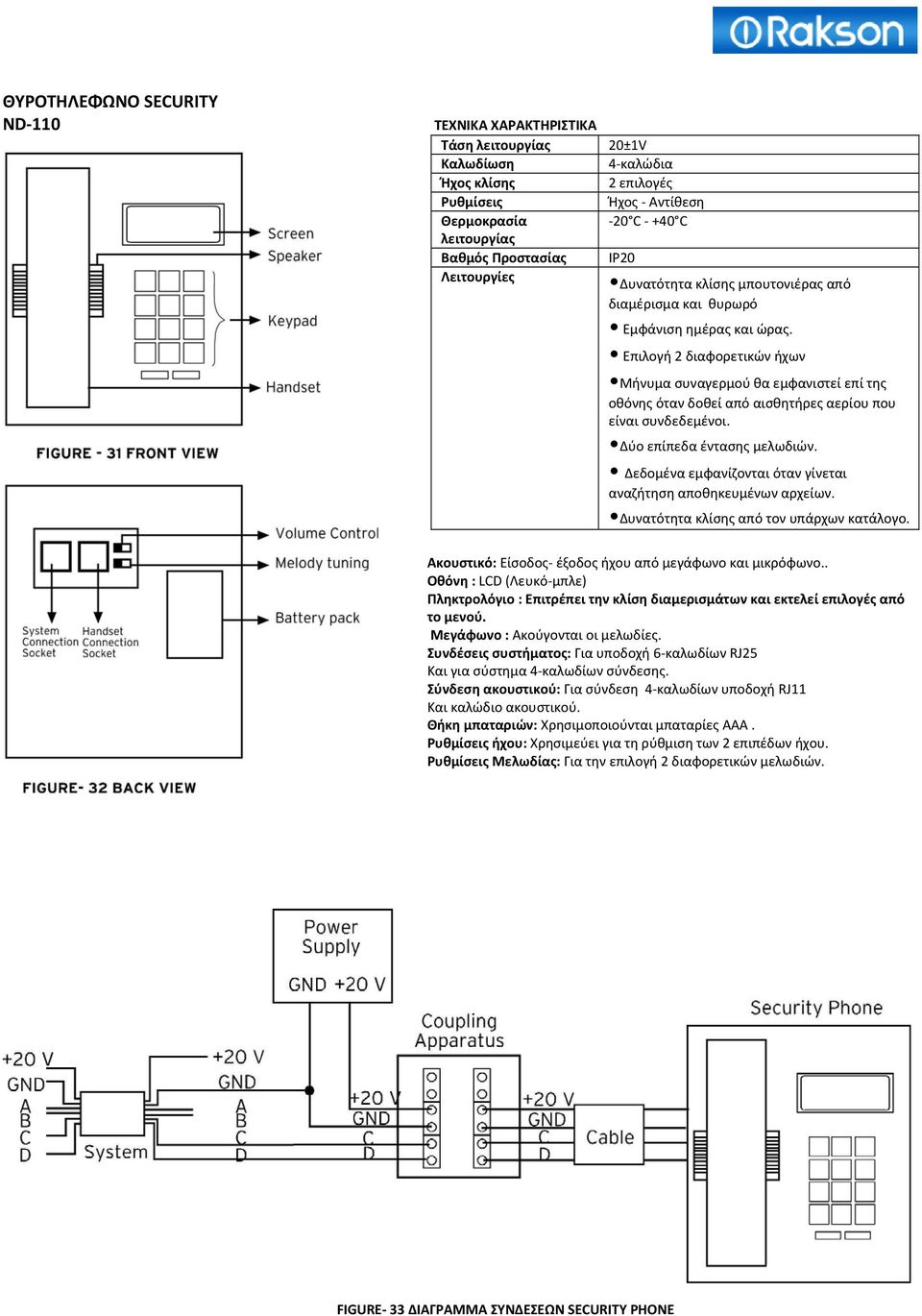

19 ΘΥΡΟΤΗΛΕΦΩΝΟ SECURITY ND 110 ΤΕΧΝΙΚΑ ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ Τάση λειτουργίας 20±1V Καλωδίωση 4 καλώδια Ήχος κλίσης 2 επιλογές Ρυθμίσεις Ήχος Αντίθεση Θερμοκρασία 20 C +40 C λειτουργίας Βαθμός Προστασίας IP20 Λειτουργίες Δυνατότητα κλίσης μπουτονιέρας από διαμέρισμα και θυρωρό Εμφάνιση ημέρας και ώρας. Επιλογή 2 διαφορετικών ήχων Μήνυμα συναγερμού θα εμφανιστεί επί της οθόνης όταν δοθεί από αισθητήρες αερίου που είναι συνδεδεμένοι. Δύο επίπεδα έντασης μελωδιών. Δεδομένα εμφανίζονται όταν γίνεται αναζήτηση αποθηκευμένων αρχείων. Δυνατότητα κλίσης από τον υπάρχων κατάλογο. Ακουστικό: Είσοδος έξοδος ήχου από μεγάφωνο και μικρόφωνο.. Οθόνη : LCD (Λευκό μπλε) Πληκτρολόγιο : Επιτρέπει την κλίση διαμερισμάτων και εκτελεί επιλογές από το μενού. Μεγάφωνο : Ακούγονται οι μελωδίες. Συνδέσεις συστήματος: Για υποδοχή 6 καλωδίων RJ25 Και για σύστημα 4 καλωδίων σύνδεσης. Σύνδεση ακουστικού: Για σύνδεση 4 καλωδίων υποδοχή RJ11 Και καλώδιο ακουστικού. Θήκη μπαταριών: Χρησιμοποιούνται μπαταρίες AAA. Ρυθμίσεις ήχου: Χρησιμεύει για τη ρύθμιση των 2 επιπέδων ήχου. Ρυθμίσεις Μελωδίας: Για την επιλογή 2 διαφορετικών μελωδιών. FIGURE 33 ΔΙΑΓΡΑΜΜΑ ΣΥΝΔΕΣΕΩΝ SECURITY PHONE

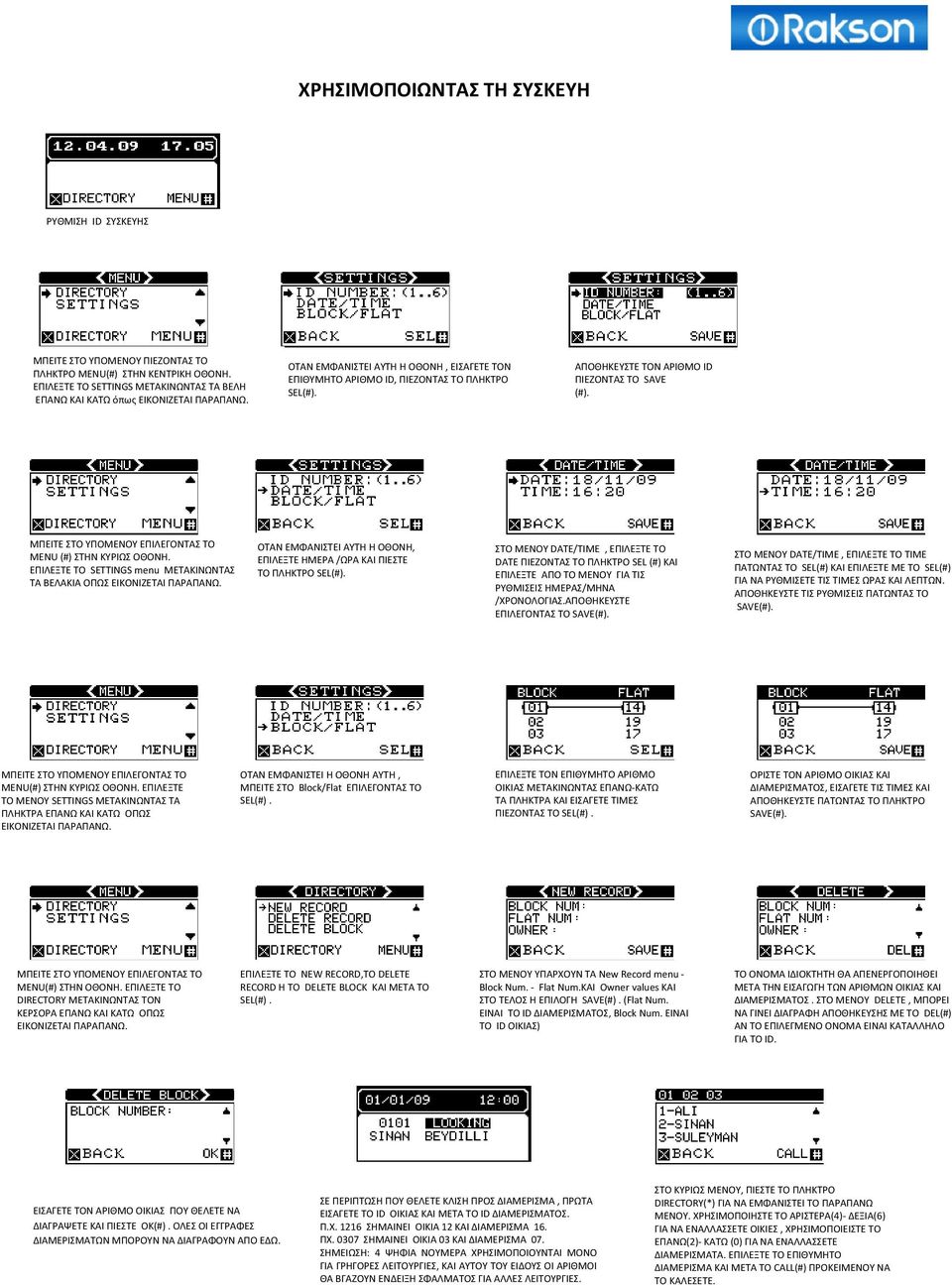

20 ΧΡΗΣΙΜΟΠΟΙΩΝΤΑΣ ΤΗ ΣΥΣΚΕΥΗ ΡΥΘΜΙΣΗ ID ΣΥΣΚΕΥΗΣ ΜΠΕΙΤΕ ΣΤΟ ΥΠΟΜΕΝΟΥ ΠΙΕΖΟΝΤΑΣ ΤΟ ΠΛΗΚΤΡΟ MENU(#) ΣΤΗΝ ΚΕΝΤΡΙΚΗ ΟΘΟΝΗ. ΕΠΙΛΕΞΤΕ ΤΟ SETTINGS ΜΕΤΑΚΙΝΩΝΤΑΣ ΤΑ ΒΕΛΗ ΕΠΑΝΩ ΚΑΙ ΚΑΤΩ όπως ΕΙΚΟΝΙΖΕΤΑΙ ΠΑΡΑΠΑΝΩ. ΟΤΑΝ ΕΜΦΑΝΙΣΤΕΙ ΑΥΤΗ Η ΟΘΟΝΗ, ΕΙΣΑΓΕΤΕ ΤΟΝ ΕΠΙΘΥΜΗΤΟ ΑΡΙΘΜΟ ID, ΠΙΕΖΟΝΤΑΣ ΤΟ ΠΛΗΚΤΡΟ SEL(#). ΑΠΟΘΗΚΕΥΣΤΕ ΤΟΝ ΑΡΙΘΜΟ ID ΠΙΕΖΟΝΤΑΣ ΤΟ SAVE (#). ΜΠΕΙΤΕ ΣΤΟ ΥΠΟΜΕΝΟΥ ΕΠΙΛΕΓΟΝΤΑΣ ΤΟ MENU (#) ΣΤΗΝ ΚΥΡΙΩΣ ΟΘΟΝΗ. ΕΠΙΛΕΞΤΕ ΤΟ SETTINGS menu ΜΕΤΑΚΙΝΩΝΤΑΣ ΤΑ ΒΕΛΑΚΙΑ ΟΠΩΣ ΕΙΚΟΝΙΖΕΤΑΙ ΠΑΡΑΠΑΝΩ. ΟΤΑΝ ΕΜΦΑΝΙΣΤΕΙ ΑΥΤΗ Η ΟΘΟΝΗ, ΕΠΙΛΕΞΤΕ ΗΜΕΡΑ /ΩΡΑ ΚΑΙ ΠΙΕΣΤΕ ΤΟ ΠΛΗΚΤΡΟ SEL(#). ΣΤΟ ΜΕΝΟΥ DATE/TIME, ΕΠΙΛΕΞΤΕ ΤΟ DATE ΠΙΕΖΟΝΤΑΣ ΤΟ ΠΛΗΚΤΡΟ SEL (#) ΚΑΙ ΕΠΙΛΕΞΤΕ ΑΠΟ ΤΟ ΜΕΝΟΥ ΓΙΑ ΤΙΣ ΡΥΘΜΙΣΕΙΣ ΗΜΕΡΑΣ/ΜΗΝΑ /ΧΡΟΝΟΛΟΓΙΑΣ.ΑΠΟΘΗΚΕΥΣΤΕ ΕΠΙΛΕΓΟΝΤΑΣ ΤΟ SAVE(#). ΣΤΟ ΜΕΝΟΥ DATE/TIME, ΕΠΙΛΕΞΤΕ ΤΟ TIME ΠΑΤΩΝΤΑΣ ΤΟ SEL(#) ΚΑΙ ΕΠΙΛΕΞΤΕ ΜΕ ΤΟ SEL(#) ΓΙΑ ΝΑ ΡΥΘΜΙΣΕΤΕ ΤΙΣ ΤΙΜΕΣ ΩΡΑΣ ΚΑΙ ΛΕΠΤΩΝ. ΑΠΟΘΗΚΕΥΣΤΕ ΤΙΣ ΡΥΘΜΙΣΕΙΣ ΠΑΤΩΝΤΑΣ ΤΟ SAVE(#). ΜΠΕΙΤΕ ΣΤΟ ΥΠΟΜΕΝΟΥ ΕΠΙΛΕΓΟΝΤΑΣ ΤΟ MENU(#) ΣΤΗΝ ΚΥΡΙΩΣ ΟΘΟΝΗ. ΕΠΙΛΕΞΤΕ ΤΟ ΜΕΝΟΥ SETTINGS ΜΕΤΑΚΙΝΩΝΤΑΣ ΤΑ ΠΛΗΚΤΡΑ ΕΠΑΝΩ ΚΑΙ ΚΑΤΩ ΟΠΩΣ ΕΙΚΟΝΙΖΕΤΑΙ ΠΑΡΑΠΑΝΩ. ΟΤΑΝ ΕΜΦΑΝΙΣΤΕΙ Η ΟΘΟΝΗ ΑΥΤΗ, ΜΠΕΙΤΕ ΣΤΟ Block/Flat ΕΠΙΛΕΓΟΝΤΑΣ ΤΟ SEL(#). ΕΠΙΛΕΞΤΕ ΤΟΝ ΕΠΙΘΥΜΗΤΟ ΑΡΙΘΜΟ ΟΙΚΙΑΣ ΜΕΤΑΚΙΝΩΝΤΑΣ ΕΠΑΝΩ ΚΑΤΩ ΤΑ ΠΛΗΚΤΡΑ ΚΑΙ ΕΙΣΑΓΕΤΕ ΤΙΜΕΣ ΠΙΕΖΟΝΤΑΣ ΤΟ SEL(#). ΟΡΙΣΤΕ ΤΟΝ ΑΡΙΘΜΟ ΟΙΚΙΑΣ ΚΑΙ ΔΙΑΜΕΡΙΣΜΑΤΟΣ, ΕΙΣΑΓΕΤΕ ΤΙΣ ΤΙΜΕΣ ΚΑΙ ΑΠΟΘΗΚΕΥΣΤΕ ΠΑΤΩΝΤΑΣ ΤΟ ΠΛΗΚΤΡΟ SAVE(#). ΜΠΕΙΤΕ ΣΤΟ ΥΠΟΜΕΝΟΥ ΕΠΙΛΕΓΟΝΤΑΣ ΤΟ MENU(#) ΣΤΗΝ ΟΘΟΝΗ. ΕΠΙΛΕΞΤΕ ΤΟ DIRECTORY ΜΕΤΑΚΙΝΩΝΤΑΣ ΤΟΝ ΚΕΡΣΟΡΑ ΕΠΑΝΩ ΚΑΙ ΚΑΤΩ ΟΠΩΣ ΕΙΚΟΝΙΖΕΤΑΙ ΠΑΡΑΠΑΝΩ. ΕΠΙΛΕΞΤΕ ΤΟ NEW RECORD,ΤΟ DELETE RECORD Η ΤΟ DELETE BLOCK ΚΑΙ ΜΕΤΑ ΤΟ SEL(#). ΣΤΟ ΜΕΝΟΥ ΥΠΑΡΧΟΥΝ ΤΑ New Record menu Block Num. Flat Num.ΚΑΙ Owner values ΚΑΙ ΣΤΟ ΤΕΛΟΣ Η ΕΠΙΛΟΓΗ SAVE(#). (Flat Num. ΕΙΝΑΙ ΤΟ ID ΔΙΑΜΕΡΙΣΜΑΤΟΣ, Block Num. ΕΙΝΑΙ ΤΟ ID ΟΙΚΙΑΣ) ΤΟ ΟΝΟΜΑ ΙΔΙΟΚΤΗΤΗ ΘΑ ΑΠΕΝΕΡΓΟΠΟΙΗΘΕΙ ΜΕΤΑ ΤΗΝ ΕΙΣΑΓΩΓΗ ΤΩΝ ΑΡΙΘΜΩΝ ΟΙΚΙΑΣ ΚΑΙ ΔΙΑΜΕΡΙΣΜΑΤΟΣ. ΣΤΟ ΜΕΝΟΥ DELETE, ΜΠΟΡΕΙ ΝΑ ΓΙΝΕΙ ΔΙΑΓΡΑΦΗ ΑΠΟΘΗΚΕΥΣΗΣ ΜΕ ΤΟ DEL(#) ΑΝ ΤΟ ΕΠΙΛΕΓΜΕΝΟ ΟΝΟΜΑ ΕΙΝΑΙ ΚΑΤΑΛΛΗΛΟ ΓΙΑ ΤΟ ID. ΕΙΣΑΓΕΤΕ ΤΟΝ ΑΡΙΘΜΟ ΟΙΚΙΑΣ ΠΟΥ ΘΕΛΕΤΕ ΝΑ ΔΙΑΓΡΑΨΕΤΕ ΚΑΙ ΠΙΕΣΤΕ OK(#). ΟΛΕΣ ΟΙ ΕΓΓΡΑΦΕΣ ΔΙΑΜΕΡΙΣΜΑΤΩΝ ΜΠΟΡΟΥΝ ΝΑ ΔΙΑΓΡΑΦΟΥΝ ΑΠΟ ΕΔΩ. ΣΕ ΠΕΡΙΠΤΩΣΗ ΠΟΥ ΘΕΛΕΤΕ ΚΛΙΣΗ ΠΡΟΣ ΔΙΑΜΕΡΙΣΜΑ, ΠΡΩΤΑ ΕΙΣΑΓΕΤΕ ΤΟ ID ΟΙΚΙΑΣ ΚΑΙ ΜΕΤΑ ΤΟ ID ΔΙΑΜΕΡΙΣΜΑΤΟΣ. Π.Χ ΣΗΜΑΙΝΕΙ ΟΙΚΙΑ 12 ΚΑΙ ΔΙΑΜΕΡΙΣΜΑ 16. ΠΧ ΣΗΜΑΙΝΕΙ ΟΙΚΙΑ 03 ΚΑΙ ΔΙΑΜΕΡΙΣΜΑ 07. ΣΗΜΕΙΩΣΗ: 4 ΨΗΦΙΑ ΝΟΥΜΕΡΑ ΧΡΗΣΙΜΟΠΟΙΟΥΝΤΑΙ ΜΟΝΟ ΓΙΑ ΓΡΗΓΟΡΕΣ ΛΕΙΤΟΥΡΓΙΕΣ, ΚΑΙ ΑΥΤΟΥ ΤΟΥ ΕΙΔΟΥΣ ΟΙ ΑΡΙΘΜΟΙ ΘΑ ΒΓΑΖΟΥΝ ΕΝΔΕΙΞΗ ΣΦΑΛΜΑΤΟΣ ΓΙΑ ΑΛΛΕΣ ΛΕΙΤΟΥΡΓΙΕΣ. ΣΤΟ ΚΥΡΙΩΣ ΜΕΝΟΥ, ΠΙΕΣΤΕ ΤΟ ΠΛΗΚΤΡΟ DIRECTORY(*) ΓΙΑ ΝΑ ΕΜΦΑΝΙΣΤΕΙ ΤΟ ΠΑΡΑΠΑΝΩ ΜΕΝΟΥ. ΧΡΗΣΙΜΟΠΟΙΗΣΤΕ ΤΟ ΑΡΙΣΤΕΡΑ(4) ΔΕΞΙΑ(6) ΓΙΑ ΝΑ ΕΝΑΛΛΑΣΣΕΤΕ ΟΙΚΙΕΣ, ΧΡΗΣΙΜΟΠΟΙΕΙΣΤΕ ΤΟ ΕΠΑΝΩ(2) ΚΑΤΩ (0) ΓΙΑ ΝΑ ΕΝΑΛΛΑΣΣΕΤΕ ΔΙΑΜΕΡΙΣΜΑΤΑ. ΕΠΙΛΕΞΤΕ ΤΟ ΕΠΙΘΥΜΗΤΟ ΔΙΑΜΕΡΙΣΜΑ ΚΑΙ ΜΕΤΑ ΤΟ CALL(#) ΠΡΟΚΕΙΜΕΝΟΥ ΝΑ ΤΟ ΚΑΛΕΣΕΤΕ.
