1 Οδηγίες χρήσης και τοποθέτησης Ψυγείο με ζώνη MasterFresh K 1901 Vi Διαβάστε προσεκτικά τις οδηγίες χρήσης πριν από την τοποθέτηση - εγκατάσταση - αρχική λειτουργία. Έτσι προστατεύετε τον εαυτό σας και αποφεύγετε πιθανές βλάβες στη συσκευή. el - GR M.-Nr

2 Πίνακας περιεχομένων Περιγραφή συσκευής... 5 Προστασία περιβάλλοντος... 7 Υποδείξεις ασφαλείας... 8 Εξοικονόμηση ενέργειας Λειτουργία / διακοπή Λειτουργία συσκευής Χειρισμός συσκευής Διακοπή λειτουργίας συσκευής Περαιτέρω ρυθμίσεις Σε περίπτωση μακρόχρονης απουσίας Σωστή θερμοκρασία στη συντήρηση και στα συρτάρια MasterFresh Αυτόματη κατανομή της θερμοκρασίας (DynaCool) Ρύθμιση θερμοκρασίας στη συντήρηση Δυνατότητες τιμών ρύθμισης θερμοκρασίας Μονάδα μέτρησης θερμοκρασίας (Φάρεναϊτ/Κελσίου) Ένδειξη θερμοκρασίας Συναγερμός θερμοκρασίας και πόρτας Χρήση της εντατικής συντήρησης Τοποθέτηση τροφίμων στη ζώνη συντήρησης Διαφορετικά επίπεδα ψύξης Τρόφιμα που δεν είναι κατάλληλα για τη συντήρηση Τι θα πρέπει να προσέχετε κατά την αγορά των τροφίμων Σωστή τοποθέτηση των τροφίμων Τρόφιμα ζωικής ή φυτικής προέλευσης χωρίς συσκευασία Τοποθέτηση τροφίμων στη ζώνη MasterFresh Θερμοκρασία αποθήκευσης Υγρασία Αποθήκευση στα συρτάρια MasterFresh

3 Πίνακας περιεχομένων Εσωτερική διαρρύθμιση Μετατόπιση ραφιών Συρτάρι πλήρως ανοιγόμενο Συρτάρια MasterFresh Μετατόπιση ραφιού πόρτας/ραφιού μπουκαλιών Αυτόματη απόψυξη συσκευής Καθαρισμός και περιποίηση Πριν τον καθαρισμό Εσωτερικός χώρος, εξαρτήματα Ειδικά φίλτρα για την υγρασία Ανοίγματα εισόδου/εξόδου αέρα Λάστιχα πόρτας Τι πρέπει να κάνετε, όταν Ανάλυση αιτίας θορύβων Service / εγγύηση Χρόνος εγγύησης και όροι εγγύησης Ηλεκτρική σύνδεση Οδηγίες τοποθέτησης Χώρος τοποθέτησης συσκευής Δάπεδο εσοχής ντουλαπιού Πλευρά ανοίγματος πόρτας Έπιπλα/τοιχώματα Είσοδος / έξοδος αέρα Τοποθέτηση Side-by-side Περιορισμός γωνίας ανοίγματος της πόρτας Διαστάσεις πόρτας (γωνία ανοίγματος 90 ) Διαστάσεις πόρτας (γωνία ανοίγματος 115 )

4 Πίνακας περιεχομένων Διαστάσεις εντοιχισμού Τοποθέτηση της ηλεκτρικής σύνδεσης Διαστάσεις πρόσοψης επίπλου Εντοιχισμός Απαραίτητα εργαλεία και εξαρτήματα Άλλα εξαρτήματα Βάρος πόρτας επίπλου Εντοιχισμός της συσκευής σε διαχωριστικό τοίχωμα Στο τέλος μιας σειράς επίπλων κουζίνας Ευθυγράμμιση εσοχής εντοιχισμού Έλεγχος εσοχής εντοιχισμού Πριν τον εντοιχισμό της συσκευής Προετοιμασία εσοχής εντοιχισμού Υλικό εντοιχισμού Ασφάλεια για να μη γείρει η συσκευή Στερέωση εναλλακτικής ασφάλειας για να μη γείρει η συσκευή Τοποθέτηση της συσκευής στην εσοχή εντοιχισμού Ευθυγράμμιση συσκευής Στερέωση της συσκευής στην εσοχή εντοιχισμού Προετοιμασία για την τοποθέτηση της πόρτας επίπλου Στερέωση και ευθυγράμμιση της πόρτας επίπλου Στερέωση καλύψεων Στερέωση σοβατεπί Στερέωση διακλαδωτήρα αέρα

5 Περιγραφή συσκευής Πλήκτρο εισαγωγής στις ρυθμίσεις Επιλογή ζώνης συντήρησης Επιλογή του πάνω συρταριού MasterFresh Επιλογή του κάτω συρταριού MasterFresh Ρύθμιση θερμοκρασίας συντήρησης ( για ψυχρότερη, για θερμότερη) Ρύθμιση της υγρασίας αέρα στο συρτάρι MasterFresh (αριστερά: υψηλή υγρασία αέρα, δεξιά: χαμηλή υγρασία αέρα) Λειτουργία/διακοπή της εντατικής συντήρησης Διακοπή του συναγερμού θερμοκρασίας ή πόρτας (σύμβολο ορατό μόνον όταν ηχεί ο συναγερμός θερμοκρασίας ή πόρτας) 5

6 Περιγραφή συσκευής Θήκη για βούτυρο και τυρί Ράφια συντήρησης Ράφια πόρτας Συρτάρι πλήρως ανοιγόμενο Πίνακας χειρισμού Διακόπτης για λειτουργία/διακοπή ο- λόκληρης της συσκευής Ειδικά φίλτρα για την υγρασία στα συρτάρια MasterFresh Συρτάρια MasterFresh Διαστάσεις σε χιλιοστά Ύψος x Πλάτος x Βάθος: 2127 x 902 x 610 Χωρητικότητα σε λίτρα Συντήρηση: 402 MasterFresh: 157 6

7 Αξιοποίηση της συσκευασίας Η συσκευασία προστατεύει τη συσκευή από τυχόν ζημιές κατά τη μεταφορά της. Τα υλικά συσκευασίας έχουν επιλεχθεί με ειδικά κριτήρια, που υποστηρίζουν τον οικολογικό παράγοντα και την τεχνολογία ανακύκλωσης απορριμμάτων. Αυτά τα υλικά μην τα πετάτε στα σκουπίδια, αλλά στον πιο κοντινό σας χώρο συγκέντρωσης απορριμμάτων προς ανακύκλωση. Προστασία περιβάλλοντος Αξιοποίηση της παλιάς συσκευής Οι παλιές ηλεκτρικές και ηλεκτρονικές συσκευές διατηρούν ακόμη ορισμένα από τα υλικά τους σε καλή κατάσταση. Περιέχουν όμως και βλαβερές ουσίες που ήταν απαραίτητες για τη λειτουργία και την ασφάλεια τους. Στους κοινούς σκουπιδότοπους ή λόγω εσφαλμένης χρήσης, αυτές οι ουσίες μπορεί ν' αποτελέσουν κίνδυνο για την δημόσια υγεία και το περιβάλλον. Μην πετάτε λοιπόν σε καμία περίπτωση την παλιά συσκευή σας στον πλησιέστερο σκουπιδότοπο. Αντί γι αυτό ενημερωθείτε από τη διοίκηση του δήμου σας για τις δυνατότητες παράδοσης και ανακύκλωσης των ηλεκτρικών και ηλεκτρονικών συσκευών. Δώστε ιδιαίτερη προσοχή, να μην υποστούν οποιαδήποτε βλάβη οι σωληνώσεις με το ψυκτικό υλικό, ως ότου παραληφθούν και διατεθούν από ένα νόμιμο φορέα, που λειτουργεί σύμφωνα με τις προδιαγραφές προστασίας περιβάλλοντος. Έτσι είναι σίγουρο, ότι το ψυκτικό υλικό και το λάδι μηχανής του μοτέρ δεν θα διαφύγουν ανεξέλεγκτα στο περιβάλλον. Φροντίζετε, ώστε μέχρι την αποκομιδή της συσκευής, να φυλάσσεται αυτή μακριά από μικρά παιδιά. 7

8 Υποδείξεις ασφαλείας Η συσκευή αυτή ανταποκρίνεται πλήρως στις ισχύουσες προδιαγραφές ασφαλείας. Τυχόν λανθασμένη χρήση της όμως, θα μπορούσε να ήταν επικίνδυνη και σε πρόσωπα και σε αντικείμενα. Διαβάζετε τις οδηγίες χρήσης, πριν βάλετε σε λειτουργία τη συσκευή. Μέσα σε αυτές υπάρχουν υποδείξεις για την ασφάλεια, την εγκατάσταση, το χειρισμό και τη συντήρηση της συσκευής. Έτσι προστατεύετε τον εαυτό σας και αποφεύγετε πιθανές βλάβες στη συσκευή. Φυλάσσετε και ακολουθείτε πάντα τις οδηγίες χρήσης και σε περίπτωση αλλαγής του ιδιοκτήτη της συσκευής, μην παραλείψετε να του παραδώσετε και τις οδηγίες χρήσης. Προσοχή: Η συσκευή είναι πολύ βαριά και υ- πάρχει κίνδυνος όταν ανοίγετε την πόρτα να γείρει προς τα εμπρός. Γι' αυτό κρατάτε πάντα τις πόρτες κλειστές, μέχρι να τελειώσει ο εντοιχισμός της συσκευής, δηλαδή να ολοκληρωθεί και η πλήρης στερέωση της συσκευής στο ντουλάπι εντοιχισμού σύμφωνα με τις οδηγίες χρήσης και τοποθέτησης. Η συσκευή αυτή είναι κατασκευασμένη μόνο για οικιακή χρήση ή για παρόμοια χρήση σε άλλους χώρους, όπως π.χ. μαγαζιά, γραφεία και άλλους εργασιακούς χώρους. αγροκτήματα. μπορεί να χρησιμοποιηθεί από πελάτες σε ξενοδοχεία, μοτέλ, πανσιόν με πρωινό και άλλες παρόμοιες εγκαταστάσεις. Η συσκευή αυτή δε χρησιμοποιείται σε εξωτερικούς χώρους. Η συσκευή αυτή είναι κατασκευασμένη μόνο για οικιακή χρήση. Χρησιμοποιείται για τη συντήρηση και διατήρηση των τροφίμων στη συντήρηση. Για οποιαδήποτε άλλη χρήση, πλήρη ευθύνη φέρει ο χειριστής. Ο κατασκευαστής δεν ευθύνεται για βλάβες που προκύπτουν από λανθασμένους χειρισμούς ή αμέλεια των υποδείξεων ασφαλείας. Δεν επιτρέπεται η χρήση της συσκευής από άτομα, τα οποία λόγω της ψυχικής ή διανοητικής τους κατάστασης, της έλλειψης εμπειρίας ή λόγω άγνοιας δεν είναι σε θέση να τη χειριστούν με ασφάλεια. Επιτρέπεται μόνο υπό την επιτήρηση ή τις οδηγίες ενός άλλου υπεύθυνου ατόμου. 8

9 Προστασία για τα παιδιά Η χρήση της συσκευής από παιδιά 8 ετών και άνω μπορεί να γίνει χωρίς επιτήρηση, εφόσον σιγουρευτείτε απόλυτα ότι έχουν καταλάβει το χειρισμό της και μπορούν να τη χειριστούν με ασφάλεια. Τα παιδιά πρέπει να έχουν κατανοήσει τους κινδύνους ενός λανθασμένου χειρισμού. Παιδιά κάτω των 8 ετών δεν πρέπει να πλησιάζουν τη συσκευή, εκτός εάν βρίσκεστε συνεχώς κοντά τους και τα επιτηρείτε. Όταν βρίσκονται μικρά παιδιά κοντά στη συσκευή, μην απομακρύνεστε από κοντά τους. Μην τους επιτρέπετε επίσης ποτέ να παίζουν με τη συσκευή, π.χ. να κάθονται στα συρτάρια της ή να κρέμονται από την πόρτα της. Στην περιοχή των μεντεσέδων πόρτας υπάρχει κίνδυνος τραυματισμού. Ι- διαίτερα τα παιδιά, θα πρέπει οπωσδήποτε να κρατούνται μακριά από τα σημεία αυτά. Τεχνική ασφάλεια Ελέγχετε την συσκευή για τυχόν ορατές εξωτερικές ζημιές πριν από την τοποθέτησή της. Μια συσκευή που παρουσιάζει εξωτερικές ζημιές δεν επιτρέπεται να τοποθετείται στην τελική της θέση και να τίθεται σε λειτουργία. Αν το καλώδιο παρουσιάσει βλάβη, φροντίστε άμεσα για την αντικατάστασή του με το κατάλληλο καλώδιο από έναν τεχνικό εκπαιδευμένο από τον κατασκευαστή, για να αποφύγετε κάθε κίνδυνο για τον χειριστή. Υποδείξεις ασφαλείας Η συσκευή αυτή περιέχει το ψυκτικό υλικό Ισοβουτάνιο (R600a), ένα φυσικό αέριο, άκρως φιλικό προς το περιβάλλον, αλλά εύφλεκτο. Δεν καταστρέφει τη ζώνη όζοντος και δεν συντείνει στο φαινόμενο του θερμοκηπίου. Η χρήση αυτού του ψυκτικού υλικού αυξάνει το θόρυβο λειτουργίας, δεν έχει όμως καμιά επίπτωση στη σωστή απόδοση της συσκευής. Προσέχετε κατά τη μεταφορά και την τοποθέτηση της συσκευής, ώστε να μην προκληθεί ζημιά στα μέρη κυκλοφορίας του ψυκτικού υλικού. Αν πεταχτεί ψυκτικό υλικό στα μάτια σας, μπορεί να προκαλέσει τον τραυματισμό τους. Σε περίπτωση ζημιάς: αποφεύγετε ανοικτή φωτιά ή πηγές καύσης, βγάζετε το φις από την πρίζα, φρεσκάρετε για λίγα λεπτά τον αέρα στο δωμάτιο που βρίσκεται η συσκευή και ενημερώνετε το Service. Όσο περισσότερο ψυκτικό υλικό περιέχει μια συσκευή, τόσο μεγαλύτερος πρέπει να είναι ο χώρος που θα την τοποθετήσετε. Στο δωμάτιο που θα τοποθετήσετε τη συσκευή πρέπει να υπάρχει η αναλογία χώρου 1 m 3 προς 8 γρ. ψυκτικού υλικού, έτσι ώστε σε τυχόν διαρροή ψυκτικού υλικού να μην υπάρχει κίνδυνος δημιουργίας εύφλεκτου μίγματος αερίου με ατμοσφαιρικό αέρα. Στοιχεία για το ψυκτικό υλικό θα βρείτε στην πινακίδα τύπου της συσκευής. 9

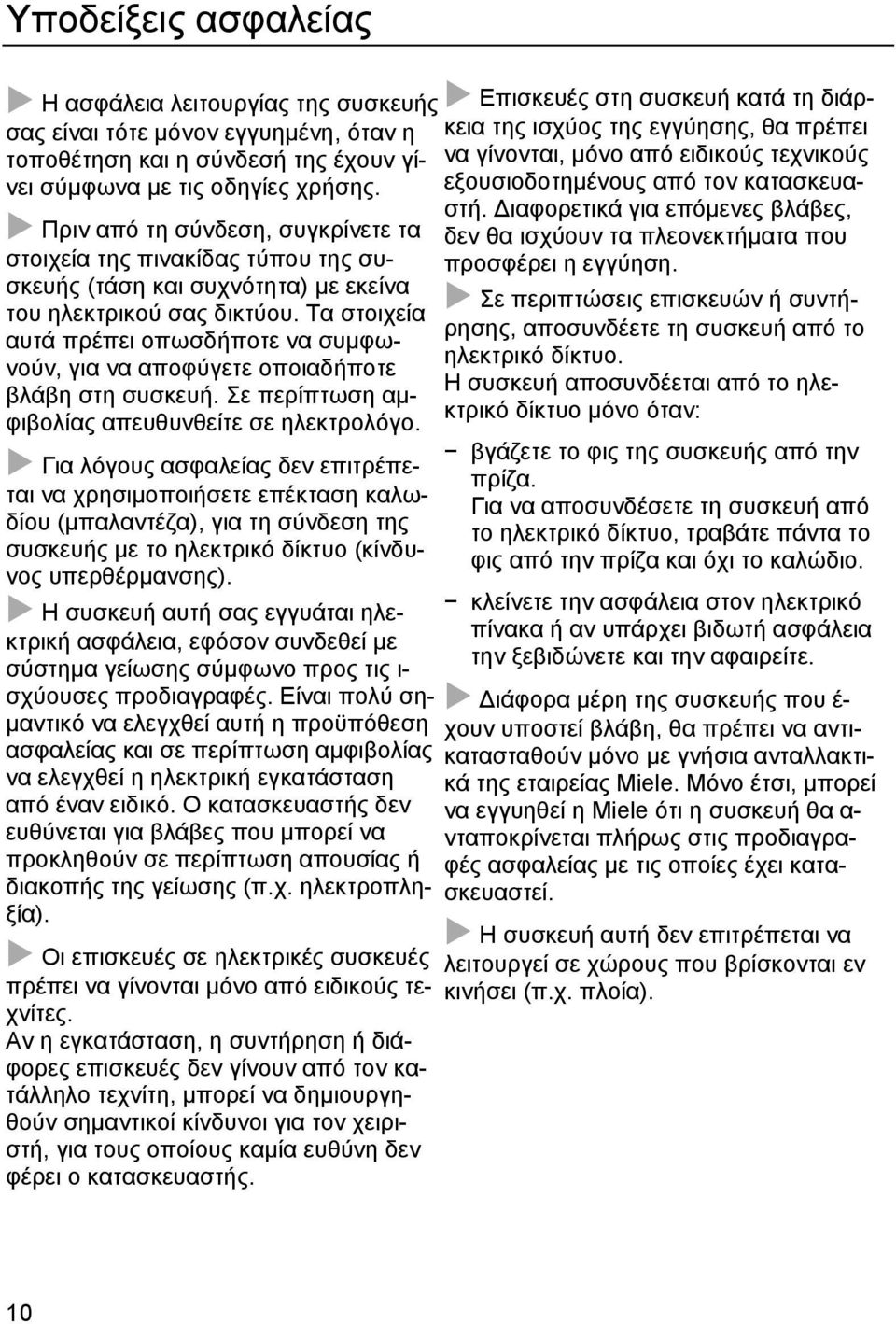

10 Υποδείξεις ασφαλείας Η ασφάλεια λειτουργίας της συσκευής σας είναι τότε μόνον εγγυημένη, όταν η τοποθέτηση και η σύνδεσή της έχουν γίνει σύμφωνα με τις οδηγίες χρήσης. Πριν από τη σύνδεση, συγκρίνετε τα στοιχεία της πινακίδας τύπου της συσκευής (τάση και συχνότητα) με εκείνα του ηλεκτρικού σας δικτύου. Τα στοιχεία αυτά πρέπει οπωσδήποτε να συμφωνούν, για να αποφύγετε οποιαδήποτε βλάβη στη συσκευή. Σε περίπτωση αμφιβολίας απευθυνθείτε σε ηλεκτρολόγο. Για λόγους ασφαλείας δεν επιτρέπεται να χρησιμοποιήσετε επέκταση καλωδίου (μπαλαντέζα), για τη σύνδεση της συσκευής με το ηλεκτρικό δίκτυο (κίνδυνος υπερθέρμανσης). Η συσκευή αυτή σας εγγυάται ηλεκτρική ασφάλεια, εφόσον συνδεθεί με σύστημα γείωσης σύμφωνο προς τις ι- σχύουσες προδιαγραφές. Είναι πολύ σημαντικό να ελεγχθεί αυτή η προϋπόθεση ασφαλείας και σε περίπτωση αμφιβολίας να ελεγχθεί η ηλεκτρική εγκατάσταση από έναν ειδικό. Ο κατασκευαστής δεν ευθύνεται για βλάβες που μπορεί να προκληθούν σε περίπτωση απουσίας ή διακοπής της γείωσης (π.χ. ηλεκτροπληξία). Οι επισκευές σε ηλεκτρικές συσκευές πρέπει να γίνονται μόνο από ειδικούς τεχνίτες. Αν η εγκατάσταση, η συντήρηση ή διάφορες επισκευές δεν γίνουν από τον κατάλληλο τεχνίτη, μπορεί να δημιουργηθούν σημαντικοί κίνδυνοι για τον χειριστή, για τους οποίους καμία ευθύνη δεν φέρει ο κατασκευαστής. Επισκευές στη συσκευή κατά τη διάρκεια της ισχύος της εγγύησης, θα πρέπει να γίνονται, μόνο από ειδικούς τεχνικούς εξουσιοδοτημένους από τον κατασκευαστή. Διαφορετικά για επόμενες βλάβες, δεν θα ισχύουν τα πλεονεκτήματα που προσφέρει η εγγύηση. Σε περιπτώσεις επισκευών ή συντήρησης, αποσυνδέετε τη συσκευή από το ηλεκτρικό δίκτυο. Η συσκευή αποσυνδέεται από το ηλεκτρικό δίκτυο μόνο όταν: βγάζετε το φις της συσκευής από την πρίζα. Για να αποσυνδέσετε τη συσκευή από το ηλεκτρικό δίκτυο, τραβάτε πάντα το φις από την πρίζα και όχι το καλώδιο. κλείνετε την ασφάλεια στον ηλεκτρικό πίνακα ή αν υπάρχει βιδωτή ασφάλεια την ξεβιδώνετε και την αφαιρείτε. Διάφορα μέρη της συσκευής που έ- χουν υποστεί βλάβη, θα πρέπει να αντικατασταθούν μόνο με γνήσια ανταλλακτικά της εταιρείας Miele. Μόνο έτσι, μπορεί να εγγυηθεί η Miele ότι η συσκευή θα α- νταποκρίνεται πλήρως στις προδιαγραφές ασφαλείας με τις οποίες έχει κατασκευαστεί. Η συσκευή αυτή δεν επιτρέπεται να λειτουργεί σε χώρους που βρίσκονται εν κινήσει (π.χ. πλοία). 10

11 Σωστή χρήση Μην τοποθετείτε ηλεκτρικές συσκευές μέσα στη συσκευή (π.χ. συσκευές παρασκευής παγωτού). Από αυτές μπορεί να δημιουργηθούν σπινθήρες, με κίνδυνο έκρηξης. Μη τοποθετείτε μέσα στη συσκευή είδη που μπορεί να εκραγούν. Όταν ενεργοποιείται ο θερμοστάτης, μπορεί να δημιουργηθούν μερικοί σπινθήρες. Αυτοί, πιθανόν να προκαλέσουν κάποια έκρηξη σε μίγματα με εύφλεκτο περιεχόμενο. Αποφεύγετε να καταναλώνετε τρόφιμα που έχουν διατηρηθεί στο ψυγείο για μεγάλο χρονικό διάστημα, γιατί διατρέχετε κίνδυνο δηλητηρίασης. Η διάρκεια διατήρησης των τροφίμων ε- ξαρτάται από πολλούς παράγοντες, π.χ. από το πόσο φρέσκα είναι, από την ποιότητά τους και από τη θερμοκρασία που έχετε ρυθμίσει. Διαβάζετε πάντα προσεκτικά τις οδηγίες του κατασκευαστή τροφίμων σχετικά με τη συντήρηση και κατανάλωση των τροφίμων. Μη χρησιμοποιείτε μυτερά ή αιχμηρά αντικείμενα για: να αφαιρέσετε στρώσεις από παγωμένα σταγονίδια νερού, να ξεκολλήσετε παγωμένα τρόφιμα. Υπάρχει κίνδυνος να καταστραφούν τα ψυκτικά στοιχεία και η συσκευή να μη λειτουργεί πλέον κανονικά. Υποδείξεις ασφαλείας Μη χρησιμοποιείτε σπρέι απόψυξης. Μπορεί να δημιουργήσουν εκρηκτικά αέρια, τα οποία καταστρέφουν τα πλαστικά μέρη. Επίσης μπορεί να είναι επικίνδυνα για την υγεία. Για την απόψυξη και τον καθαρισμό, μη χρησιμοποιείτε σε καμία περίπτωση συσκευές ατμοκαθαρισμού. Ο ατμός μπορεί να εισχωρήσει σε ηλεκτρικά μέρη του καταψύκτη και να προκαλέσει βραχυκύκλωμα. Ποτά με μεγάλη περιεκτικότητα σε οινόπνευμα πρέπει να τα τοποθετείτε όρθια και πολύ στεγανά κλεισμένα. Μη χρησιμοποιείτε λάδι ή άλλες λιπαρές ουσίες για την προστασία της μόνωσης πόρτας, γιατί με την πάροδο του καιρού τα λάστιχα πόρτας γίνονται πορώδη. Σε περίπτωση που αποθηκεύσετε στη συσκευή ή στην πόρτα της τροφές που περιέχουν λάδι ή άλλες λιπαρές ουσίες, προσέχετε ώστε το λάδι ή το λίπος να μην έρθει σε επαφή με τα πλαστικά μέρη της συσκευής, γιατί μπορεί να δημιουργηθούν ρωγμές στο πλαστικό και να σπάσει. Μην καλύπτετε τα ανοίγματα εισόδου/εξόδου αέρα στη συσκευή, γιατί έτσι δεν γίνεται σωστή κυκλοφορία του αέρα, αυξάνεται η κατανάλωση ρεύματος και δεν αποκλείεται να προκληθούν βλάβες σε μέρη της συσκευής. 11

12 Υποδείξεις ασφαλείας Η συσκευή αυτή είναι κατασκευασμένη για μια ορισμένη κατηγορία κλίματος (θερμοκρασία περιβάλλοντος), της ο- ποίας τα όρια πρέπει να τηρούνται. Η κατηγορία κλίματος αναφέρεται στην πινακίδα τύπου, στο εσωτερικό της συσκευής. Μια χαμηλότερη θερμοκρασία περιβάλλοντος, οδηγεί σε μεγαλύτερη διάρκεια παύσης του ψυκτικού μηχανήματος, με αποτέλεσμα, να μην μπορεί η συσκευή να διατηρήσει την απαιτούμενη θερμοκρασία. Υποδείξεις για τις παλιές συσκευές Αχρηστέψτε το σύστημα αυτόματου κλεισίματος της πόρτας της συσκευής ή τυχόν σύρτη της παλιάς σας συσκευής, αν τη θέσετε εκτός λειτουργίας ή πρόκειται να την παραδώσετε στον αρμόδιο φορέα αποκομιδής σκουπιδιών. Έτσι προφυλάσσετε τα μικρά παιδιά που παίζοντας μπορεί να κλειστούν μέσα και να κινδυνέψει η ζωή τους. Προσέχετε, να μην καταστραφούν μέρη κυκλοφορίας του ψυκτικού υλικού, π.χ.: τρυπώντας τις σωληνώσεις κυκλοφορίας του ψυκτικού υλικού στον εξαερωτήρα, λυγίζοντας αγωγούς ή χαράζοντας τις επιστρώσεις επιφανειών. Αν πεταχτούν σταγόνες από ψυκτικό υλικό στα μάτια σας, μπορεί να προκαλέσουν τον τραυματισμό τους. Ο κατασκευαστής δεν ευθύνεται για βλάβες που μπορεί να προκύψουν από τη μη τήρηση των υποδείξεων ασφαλείας. 12

13 Εξοικονόμηση ενέργειας Τοποθέτηση συσκευής Ρύθμιση θερμοκρασίας με "βαθμούς κατά προσέγγιση" (ρύθμιση βαθμίδων) Ρύθμιση θερμοκρασίας με "βαθμούς α- κρίβειας" (ψηφιακή ένδειξη) κανονική κατανάλωση ρεύματος Σε αεριζόμενους χώρους Προστατευμένη από την άμεση ηλιακή ακτινοβολία Δεν βρίσκεται κοντά σε μια πηγή θερμότητας (θερμαντικό σώμα, κουζίνα) Σε ιδανική θερμοκρασία περιβάλλοντος, γύρω στους 20 C Μη σκεπάζετε τις διατομές αερισμού και να τις καθαρίζετε τακτικά από τη σκόνη Σε μέτρια ρύθμιση, από 2 ως 3 Στη συντήρηση, 8-12 C Στη συντήρηση, 4-5 C Στη ζώνη PerfectFresh ή Master- Fresh, περίπου 0 C Στον καταψύκτη, -18 C Στη συντήρηση κρασιών C αυξημένη κατανάλωση ρεύματος Σε κλειστούς, μη αεριζόμενους χώρους Εκτεθειμένη στην ηλιακή ακτινοβολία Όταν είναι τοποθετημένη δίπλα σε μια πηγή θερμότητας (θερμαντικό σώμα, κουζίνα) Σε υψηλή θερμοκρασία περιβάλλοντα χώρου Σε υψηλή ρύθμιση: όσο πιο μικρή είναι η θερμοκρασία στο εσωτερικό της συσκευής, τόσο μεγαλύτερη είναι η κατανάλωση ενέργειας Στις συσκευές που διαθέτουν χειμερινή ρύθμιση πρέπει να έχετε ακυρώσει τη ρύθμιση, αν η θερμοκρασία περιβάλλοντος είναι πάνω από 16 C ή 18 C 13

14 Εξοικονόμηση ενέργειας Χρήση κανονική κατανάλωση ρεύματος Ταξινόμηση συρταριών, ραφιών και θηκών όπως προβλέπεται για την παράδοση της συσκευής. Ανοίγετε την πόρτα μόνο για ανάγκες χρήσης και για το συντομότερο δυνατό χρονικό διάστημα Τοποθετείτε τα τρόφιμα ταξινομημένα κατά είδος Αφήνετε τα ζεστά φαγητά και ροφήματα να κρυώσουν έξω από τη συσκευή Τακτοποιείτε τα τρόφιμα αφού τα συσκευάσετε ή τα σκεπάσετε καλά Για να ξεπαγώσετε τα κατεψυγμένα, τα τοποθετείτε στη συντήρηση Μην υπερφορτώνετε τα συρτάρια για να κυκλοφορεί ο αέρας Απόψυξη Κάνετε απόψυξη του καταψύκτη ό- ταν δημιουργηθεί στρώμα πάγου με πάχος μισού εκατοστού αυξημένη κατανάλωση ρεύματος Αν ανοίγετε συχνά και για πολύ ώρα την πόρτα θα έχετε απώλεια ψύξης Περισσότερο ψάξιμο σημαίνει παρατεταμένο άνοιγμα της πόρτας. Ζεστά φαγητά μέσα στη συσκευή προκαλούν μεγάλους χρόνους λειτουργίας του μοτέρ (η συσκευή προσπαθεί να μειώσει τη θερμοκρασία της) Η δημιουργία υδρατμών από την εξάτμιση των υγρών στη συντήρηση προκαλεί απώλειες ψύξης Το στρώμα πάγου μειώνει την απόδοση ψύξης στα τρόφιμα. Αυξάνεται η κατανάλωση ρεύματος 14

15 Λειτουργία / διακοπή Πριν την αρχική χρήση Καθαρίζετε το εσωτερικό της συσκευής και τα εξαρτήματα με χλιαρό νερό. Στο τέλος σκουπίζετε όλα τα μέρη με ένα στεγνό πανί. Πριν τοποθετήσετε για πρώτη φορά τρόφιμα στη συσκευή, αφήνετε να περάσουν μερικές ώρες μέχρι να ε- πιτευχθεί η κατάλληλη χαμηλή θερμοκρασία. Σε περίπτωση μεταφοράς της συσκευής σε οριζόντια θέση, μετά την μεταφορά, την αφήνετε ακίνητη για περίπου 8 ώρες, πριν τη συνδέσετε με το ηλεκτρικό δίκτυο. Αυτό είναι πολύ σημαντικό για τη σωστή λειτουργία της μελλοντικά! Λειτουργία συσκευής Ανοίγετε την πόρτα της συσκευής. Πατάτε το διακόπτη. Ο διακόπτης, κοιτώντας τη συσκευή από μπροστά, βρίσκεται στη δεξιά πλευρά κάτω από τον πίνακα χειρισμού. Λάβετε υπόψη σας, ότι η συσκευή δεν αποσυνδέεται από το ηλεκτρικό δίκτυο, όταν διακόψετε τη λειτουργία της με τον διακόπτη. Χειρισμός συσκευής Για το χειρισμό της συσκευής αυτής αρκεί ένα άγγιγμα των πλήκτρων αφής με το δάκτυλο. Σημειώστε επίσης ότι το πλήκτρο αφής που μπορείτε να επιλέξετε είναι χρωματισμένο πάντα με λευκό χρώμα. το πλήκτρο αφής που έχετε επιλέξει χρωματίζεται με κίτρινο χρώμα. Όλες οι ζώνες της συσκευής λειτουργούν ή διακόπτονται πάντα ταυτόχρονα. Η ψύξη της συσκευής ξεκινάει. Όταν α- νοίγετε την πόρτα, ανάβει ο εσωτερικός φωτισμός. Επιπλέον φωτίζεται στον πίνακα χειρισμού το πλήκτρο εισαγωγής στις ρυθμίσεις. Αγγίζετε με το δάκτυλο το πλήκτρο εισαγωγής στις ρυθμίσεις, και το πλήκτρο χρωματίζεται κίτρινο. Στον πίνακα χειρισμού εμφανίζονται τώρα τα πλήκτρα αφής για τις τρεις ζώνες της συσκευής: συντήρηση, πάνω και κάτω συρτάρι MasterFresh. 15

16 Λειτουργία / διακοπή Για να κάνετε τις ρυθμίσεις στη συσκευή (π.χ. ρύθμιση θερμοκρασίας κ.λπ.): Για να διακόψετε πάλι τη λειτουργία μιας ζώνης της συσκευής: Αγγίζετε το πλήκτρο αφής που αντιστοιχεί στη ζώνη της συσκευής που θέλετε να κάνετε ρυθμίσεις. Το επιλεγμένο πλήκτρο αφής χρωματίζεται κίτρινο και ανάλογα με τη ζώνη που έχετε επιλέξει, εμφανίζονται στον πίνακα χειρισμού περισσότερα πλήκτρα αφής που μπορείτε να επιλέξετε. Ανάλογα με τη ζώνη της συσκευής που έχετε επιλέξει, μπορείτε τώρα να αλλάξετε τη θερμοκρασία, να επιλέξετε την εντατική συντήρηση ή να κάνετε τις ρυθμίσεις για την υγρασία αέρα στα συρτάρια MasterFresh. Περισσότερες πληροφορίες θα βρείτε στα αντίστοιχα κεφάλαια. Αγγίζετε εκ νέου το πλήκτρο αφής της ζώνης που είχατε επιλέξει προηγουμένως, έτσι ώστε να χρωματιστεί λευκό και επιλέγετε αμέσως ένα άλλο πλήκτρο αφής. Για να εγκαταλείψετε το επίπεδο ρυθμίσεων: Αγγίζετε το πλήκτρο εισαγωγής στις ρυθμίσεις, έτσι ώστε να χρωματιστεί λευκό. Οι τελευταίες ρυθμίσεις που κάνατε αποθηκεύονται στη μνήμη της συσκευής. Ακόμη κι αν δεν αγγίξετε το πλήκτρο εισαγωγής στις ρυθμίσεις, το ηλεκτρονικό σύστημα της συσκευής επιστρέφει μετά από λίγο στην αρχική κατάσταση. Διακοπή λειτουργίας συσκευής Πατάτε το διακόπτη. Η ψύξη της συσκευής και ο εσωτερικός φωτισμός διακόπτονται. 16

17 Περαιτέρω ρυθμίσεις Μπορείτε να προβείτε σε περισσότερες ρυθμίσεις μέσω του επιπέδου ρυθμίσεων. Στο επίπεδο ρυθμίσεων μπορείτε να επιλέξετε ορισμένες λειτουργίες της συσκευής και να αλλάξετε τις ρυθμίσεις τους. Οι δυνατότητες ρυθμίσεων των διαφόρων λειτουργιών περιγράφονται στα αντίστοιχα κεφάλαια. Πίνακας των λειτουργιών που μπορείτε να επιλέξετε στο επίπεδο ρυθμίσεων: Λειτουργία / διακοπή Λειτουργία/διακοπή ήχου πλήκτρων Αν δεν θέλετε να ακούγεται ο ήχος πλήκτρου με κάθε άγγιγμά των πλήκτρων, μπορείτε να τον ακυρώσετε. Αγγίζετε το πλήκτρο εισαγωγής στις ρυθμίσεις, έτσι ώστε να χρωματιστεί κίτρινο. Λειτουργία Εισαγωγή στο επίπεδο ρυθμίσεων ή έξοδος από αυτό Επιλογή μονάδας μέτρησης θερμοκρασίας (βλ. «Σωστή θερμοκρασία) Καμία λειτουργία Λειτουργία/διακοπή ήχου πλήκτρων (βλ. «Λειτουργία/διακοπή») Εμφανιζόμενο κείμενο c b Αγγίζετε το πλήκτρο αφής επιλογής της ζώνης συντήρησης, έτσι ώστε να χρωματιστεί κίτρινο. Κρατήστε στη μνήμη σας τη θέση του πλήκτρου (μην το αγγίζετε με το δάκτυλο). Αγγίζετε εκ νέου το πλήκτρο εισαγωγής στις ρυθμίσεις, μέχρι να χρωματιστεί λευκό και να σβήσουν όλα τα άλλα πλήκτρα. Τοποθετείτε ένα δάκτυλο στη θέση του πλήκτρου και το αφήνετε εκεί για λίγο. Πατάτε ακόμη μια φορά το πλήκτρο εισαγωγής στις ρυθμίσεις (μην απομακρύνετε το δάκτυλο από το πλήκτρο ). 17

18 Λειτουργία / διακοπή Αφήνετε το δάκτυλο για ακόμη 4 δευτερόλεπτα στο πλήκτρο, μέχρι να φωτισθούν και τα πλήκτρα c και : Πατάτε στη συνέχεια αρκετές φορές το πλήκτρο, μέχρι να εμφανισθεί ένα b στην ένδειξη. Πατάτε εκ νέου το πλήκτρο εισαγωγής στις ρυθμίσεις. Αγγίζοντας το πλήκτρο, μπορείτε τώρα να ρυθμίσετε αν το πάτημα των πλήκτρων θα συνοδεύεται ή όχι από ήχο: b 0: ήχος πλήκτρων απενεργοποιημένος b 1: ήχος πλήκτρων ενεργοποιημένος b : πίσω στο μενού Όταν τελειώσετε με τη νέα ρύθμιση που κάνατε, αγγίζετε για επιβεβαίωση το πλήκτρο εισαγωγής στις ρυθμίσεις. Αγγίζετε αρκετές φορές το πλήκτρο, μέχρι να εμφανισθεί ένα c στην ένδειξη. Αγγίζετε το πλήκτρο εισαγωγής στις ρυθμίσεις. Τώρα έχετε εγκαταλείψει το επίπεδο ρυθμίσεων. Για όσο διάστημα βρίσκεστε στο ε- πίπεδο ρυθμίσεων, ο συναγερμός πόρτας απενεργοποιείται αυτομάτως. Μόλις κλείσετε την πόρτα της συσκευής, ο συναγερμός πόρτας είναι και πάλι σε θέση ετοιμότητας. Σε περίπτωση μακρόχρονης απουσίας Αν δεν πρόκειται να χρησιμοποιήσετε τη συσκευή για ένα μεγαλύτερο χρονικό διάστημα, τότε: διακόπτετε τη λειτουργία της συσκευής, βγάζετε το φις από την πρίζα ή κλείνετε την ασφάλεια της οικιακής ηλεκτρικής εγκατάστασης, καθαρίζετε τη συσκευή και αφήνετε την πόρτα της συσκευής ελαφρά ανοιχτή, για να αποφύγετε έτσι τη δημιουργία δυσάρεστης μυρωδιάς στο εσωτερικό της συσκευής. Σε περίπτωση που, λόγω απουσίας, διακόψετε τη λειτουργία της συσκευής και δεν την καθαρίσετε, υ- πάρχει κίνδυνος, αν αφήσετε κλειστή την πόρτα της, να δημιουργηθούν σημεία με μούχλα στο εσωτερικό της. 18

19 Η σωστή ρύθμιση θερμοκρασίας είναι πολύ σημαντική για τη διατήρηση των τροφίμων. Οι διάφοροι μικροοργανισμοί καταστρέφουν γρήγορα τα τρόφιμα, γεγονός που μπορεί να αποτραπεί ή να ξεκινήσει πολύ αργότερα, ρυθμίζοντας τη σωστή θερμοκρασία. Η θερμοκρασία ε- πιδρά στην ταχύτητα ανάπτυξης των μικροοργανισμών. Η μειωμένη θερμοκρασία καθυστερεί αυτή τη διαδικασία. Η θερμοκρασία μέσα στη συσκευή αυξάνεται: όσο πιο συχνά ανοίγετε ή αφήνετε για αρκετό χρόνο ανοιχτή την πόρτα της συσκευής, όσο πιο μεγάλη ποσότητα τροφίμων τοποθετείτε, όσο πιο ζεστά είναι τα φρέσκα τρόφιμα που τοποθετείτε, όσο πιο υψηλή είναι η θερμοκρασία περιβάλλοντος στο χώρο τοποθέτησης της συσκευής. Η συσκευή αυτή είναι κατασκευασμένη για μια ορισμένη κατηγορία κλίματος (θερμοκρασία περιβάλλοντος), της ο- ποίας τα όρια πρέπει να τηρούνται. στη συντήρηση και στα συρτάρια MasterFresh Για τη συντήρηση συνιστάται μια θερμοκρασία 4 C. Στη ζώνη MasterFresh η θερμοκρασία ρυθμίζεται αυτομάτως και κυμαίνεται γύρω στους 1,5 C. Σωστή θερμοκρασία Αυτόματη κατανομή της θερμοκρασίας (DynaCool) Με την έναρξη λειτουργίας της ψύξης συντήρησης, τίθεται αυτομάτως σε λειτουργία και το βεντιλατέρ. Με το βεντιλατέρ επιτυγχάνεται η ομοιόμορφη κατανομή του ψυχρού αέρα στη συντήρηση, έτσι ώστε όλα τα τρόφιμα να δέχονται περίπου τον ίδιο βαθμό ψύξης. Ρύθμιση θερμοκρασίας στη συντήρηση Αγγίζετε το πλήκτρο εισαγωγής στις ρυθμίσεις, έτσι ώστε να χρωματιστεί κίτρινο. Αγγίζετε το πλήκτρο αφής της συντήρησης, έτσι ώστε να χρωματιστεί κίτρινο. Ρυθμίζετε τη θερμοκρασία με τα δύο πλήκτρα δίπλα από την ένδειξη θερμοκρασίας. Το αποτέλεσμα από το άγγιγμα των πλήκτρων θα είναι το εξής: Πλήκτρο : η θερμοκρασία μειώνεται Πλήκτρο : η θερμοκρασία αυξάνεται Κατά τη διάρκεια της ρύθμισης ή ένδειξη της θερμοκρασίας αναβοσβήνει. 19

20 Σωστή θερμοκρασία Με ένα πάτημα του πλήκτρου: η τιμή της θερμοκρασίας αλλάζει ανά 1 C. Με συνεχόμενο πάτημα του πλήκτρου: η θερμοκρασία αλλάζει συνεχόμενα. Όταν επιτευχθεί η υψηλότερη ή η χαμηλότερη θερμοκρασία που μπορείτε να ρυθμίσετε, το αντίστοιχο πλήκτρο αφής ή παύει να φωτίζεται. Η ένδειξη θερμοκρασίας στον πίνακα χειρισμού δείχνει πάντα την επιθυμητή θερμοκρασία. Όταν αλλάζετε τη θερμοκρασία, ελέγχετε την ένδειξή της μετά από περίπου 6 ώρες όταν υπάρχει μικρή ποσότητα τροφίμων στη συσκευή και μετά από περίπου 24 ώρες, όταν η συσκευή είναι γεμάτη με τρόφιμα. Μόνο τότε επιτυγχάνεται η πραγματική θερμοκρασία που ρυθμίσατε. Αν μετά την πάροδο αυτών των ωρών η θερμοκρασία είναι πολύ υψηλή ή χαμηλή τη διορθώνετε. Δυνατότητες τιμών ρύθμισης θερμοκρασίας Η θερμοκρασία που μπορείτε να ρυθμίσετε είναι: στη συντήρηση, από 2 C έως 8 C. Η επίτευξη της χαμηλότερης θερμοκρασίας εξαρτάται από το χώρο τοποθέτησης και τη θερμοκρασία περιβάλλοντος. Σε υψηλή θερμοκρασία περιβάλλοντος, δεν είναι σίγουρο ότι η θερμοκρασία θα φθάσει στο απαιτούμενο χαμηλό επίπεδο. Μονάδα μέτρησης θερμοκρασίας (Φάρεναϊτ/Κελσίου) Η θερμοκρασία μπορεί να εμφανίζεται είτε σε βαθμούς Φάρεναϊτ είτε σε βαθμού Κελσίου. Αγγίζετε το πλήκτρο εισαγωγής στις ρυθμίσεις, έτσι ώστε να χρωματιστεί κίτρινο. Αγγίζετε το πλήκτρο αφής για την επιλογή της ζώνης συντήρησης, έτσι ώ- στε να χρωματιστεί κίτρινο. Κρατήστε στη μνήμη σας τη θέση του πλήκτρου (μην το αγγίζετε με το δάκτυλο). Αγγίζετε εκ νέου το πλήκτρο εισαγωγής στις ρυθμίσεις, μέχρι να χρωματιστεί λευκό και να σβήσουν όλα τα άλλα πλήκτρα. Τοποθετείτε ένα δάκτυλο στη θέση του πλήκτρου και το αφήνετε εκεί για λίγο. Πατάτε ακόμη μια φορά το πλήκτρο εισαγωγής στις ρυθμίσεις (μην απομακρύνετε το δάκτυλο από το πλήκτρο ). Αφήνετε το δάκτυλο για ακόμη 4 δευτερόλεπτα στο πλήκτρο, μέχρι να φωτισθούν και τα πλήκτρα c και : 20

21 Πατάτε στη συνέχεια αρκετές φορές το πλήκτρο, μέχρι να εμφανισθεί ένα στην ένδειξη. Πατάτε εκ νέου το πλήκτρο εισαγωγής στις ρυθμίσεις. Αγγίζοντας το πλήκτρο, μπορείτε τώρα να ρυθμίσετε αν η θερμοκρασία θα εμφανίζεται σε βαθμούς Φάρεναϊτ ή Κελσίου: 0: ένδειξη σε βαθμούς Φάρεναϊτ 1: ένδειξη σε βαθμούς Κελσίου : πίσω στο μενού Όταν τελειώσετε με τη νέα ρύθμιση που κάνατε, αγγίζετε για επιβεβαίωση το πλήκτρο εισαγωγής στις ρυθμίσεις. Αγγίζετε αρκετές φορές το πλήκτρο, μέχρι να εμφανισθεί ένα c στην ένδειξη. Σωστή θερμοκρασία Ένδειξη θερμοκρασίας Η ένδειξη θερμοκρασίας στον πίνακα χειρισμού δείχνει πάντα την επιθυμητή θερμοκρασία. Οι ενδείξεις θερμοκρασίας αναβοσβήνουν, όταν: ρυθμίζετε διαφορετική θερμοκρασία, αυξάνεται κατά πολλούς βαθμούς η θερμοκρασία στη συσκευή, σαν ένδειξη απώλειας ψύξης. Η σύντομη αυτή απώλεια ψύξης είναι ά- νευ σημασίας, όταν προκύπτει από παρατεταμένο άνοιγμα της πόρτας της συσκευής, π.χ. όταν βγάζετε ή τοποθετείτε μια μεγάλη ποσότητα τροφίμων. Αγγίζετε το πλήκτρο εισαγωγής στις ρυθμίσεις. Τώρα έχετε εγκαταλείψει το επίπεδο ρυθμίσεων. Για όσο διάστημα βρίσκεστε στο ε- πίπεδο ρυθμίσεων, ο συναγερμός πόρτας απενεργοποιείται αυτομάτως. Μόλις κλείσετε την πόρτα της συσκευής, ο συναγερμός πόρτας είναι και πάλι σε θέση ετοιμότητας. 21

22 Συναγερμός θερμοκρασίας και πόρτας Η συσκευή είναι εξοπλισμένη με ένα σύστημα συναγερμού, για να ελέγχετε μια τυχόν ανεξέλεγκτη αύξηση της θερμοκρασίας στο εσωτερικό της συσκευής και για να αποφεύγετε την άσκοπη κατανάλωση ενέργειας, σε περίπτωση που ξεχάσετε την πόρτα της συσκευής ανοικτή. Ενεργοποίηση συστήματος συναγερμού Το σύστημα συναγερμού είναι αυτομάτως πάντα σε θέση ετοιμότητας. Δεν χρειάζεται κάποια επιπλέον ρύθμιση, για να το ενεργοποιήσετε. Συναγερμός θερμοκρασίας Αν η θερμοκρασία αυξηθεί σε μεγάλο βαθμό σε κάποια από τις ζώνες της συντήρησης, αρχίζει να αναβοσβήνει στον πίνακα χειρισμού το πλήκτρο αφής που αντιστοιχεί σε αυτή τη ζώνη. Ταυτόχρονα αναβοσβήνει και το πλήκτρο για το συναγερμό θερμοκρασίας και πόρτας. Επιπλέον ενεργοποιείται και ο συναγερμός και ηχεί ο βομβητής. Μόλις κλείσετε την πόρτα, ο βομβητής Οπτικό και ηχητικό σήμα υπάρχουν όταν: παύει να ηχεί και το πλήκτρο συναγερμού θερμοκρασίας και πόρτας σβήνει. εισέρχεται στη συσκευή μεγάλο ποσοστό ζεστού αέρα από το περιβάλλον, π.χ. στο διάστημα που τοποθετείτε ή αφαιρείτε διάφορα τρόφιμα. αποθηκεύετε μεγάλες ποσότητες τροφίμων. προηγήθηκε διακοπή ρεύματος. Μόλις αποκατασταθεί η αιτία που προκάλεσε τον συναγερμό, ο βομβητής παύει να ηχεί και το πλήκτρο ακύρωσης του βομβητή σβήνει. Το πλήκτρο αφής κάθε ζώνης ανάβει πάλι σταθερά. 22 Έγκαιρη διακοπή του συναγερμού θερμοκρασίας Αν ο ήχος του βομβητή σας ενοχλεί, μπορείτε να τον ακυρώσετε νωρίτερα. Πατάτε το πλήκτρο αφής για το συναγερμό θερμοκρασίας και πόρτας. Ο βομβητής παύει να ηχεί. Το πλήκτρο του συναγερμού θερμοκρασίας και πόρτας συνεχίζει να ανάβει, μέχρι να αποκατασταθεί η κατάσταση συναγερμού. Η αντίστοιχη ζώνη συσκευής συνεχίζει να αναβοσβήνει στον πίνακα χειρισμού, μέχρι να αποκατασταθεί η κατάσταση συναγερμού. Συναγερμός πόρτας Αν παραμείνει ανοικτή η πόρτα για περισσότερο από 5 λεπτά, ηχεί ο βομβητής. Επιπλέον ανάβει το πλήκτρο για το συναγερμό θερμοκρασίας και πόρτας. Έγκαιρη διακοπή συναγερμού πόρτας Αν ο ήχος του βομβητή σας ενοχλεί, μπορείτε να τον ακυρώσετε νωρίτερα. Πατάτε το πλήκτρο αφής για το συναγερμό θερμοκρασίας και πόρτας. Το πλήκτρο για το συναγερμό θερμοκρασίας και πόρτας σβήνει και ο βομβητής παύει να ηχεί.

23 Λειτουργία "Εντατική συντήρηση" Με τη ρύθμιση της εντατικής συντήρησης, η ψύξη στο χώρο συντήρησης μειώνεται πολύ γρήγορα στο ψυχρότερο επίπεδο (ανάλογα πάντα με τη θερμοκρασία περιβάλλοντος). Έναρξη λειτουργίας εντατικής συντήρησης Συνιστάται ιδιαίτερα, όταν τοποθετείτε μεγάλη ποσότητα φρέσκων τροφίμων ή ροφημάτων, που θέλετε να κρυώσουν το συντομότερο δυνατόν. Χρήση της εντατικής συντήρησης Διακοπή λειτουργίας εντατικής συντήρησης Η λειτουργία εντατικής συντήρησης διακόπτεται αυτόματα μετά την πάροδο περίπου 6 ωρών. Το πλήκτρο της χρωματίζεται λευκό και η συσκευή λειτουργεί πάλι σε φυσιολογικά επίπεδα ψύξης. Για οικονομία ρεύματος, μπορείτε επίσης να διακόψετε έγκαιρα την εντατική συντήρηση, μόλις διαπιστώσετε ότι τα τρόφιμα ή τα ροφήματα έχουν αποκτήσει ι- κανοποιητική ψύξη. Αγγίζετε το πλήκτρο αφής της συντήρησης, έτσι ώστε να χρωματιστεί κίτρινο. Πατάτε το πλήκτρο για την ενεργοποίηση/απενεργοποίηση της λειτουργίας εντατικής συντήρησης, έτσι ώστε να χρωματιστεί κίτρινο. Η συσκευή λειτουργεί τώρα με τη μέγιστη δυνατή ψύξη συντήρησης και στην ένδειξη θερμοκρασίας εμφανίζεται η νέα ρυθμισμένη τιμή θερμοκρασίας (2 C). Πατάτε το πλήκτρο για την ενεργοποίηση/απενεργοποίηση της λειτουργίας εντατικής συντήρησης, έτσι ώστε να χρωματιστεί λευκό. Στην ένδειξη θερμοκρασίας συντήρησης εμφανίζεται πάλι η αρχική ρυθμισμένη θερμοκρασία. Η συσκευή λειτουργεί πάλι σε φυσιολογικά επίπεδα ψύξης. 23

24 Τοποθέτηση τροφίμων στη ζώνη συντήρησης Διαφορετικά επίπεδα ψύξης Με τη φυσιολογική κυκλοφορία του αέρα στο εσωτερικό της συσκευής δημιουργούνται διαφορετικά επίπεδα θερμοκρασίας. Ο ψυχρός αέρας, λόγω του βάρους του, κατεβαίνει σιγά-σιγά προς τα χαμηλότερα επίπεδα της ζώνης συντήρησης. Εκμεταλλευθείτε τη διαφορά αυτή, για να τοποθετήσετε πιο σωστά τα τρόφιμα. Αυτή είναι μια συσκευή με λειτουργία αυτόματης δυναμικής ψύξης (DynaCool) κατά την οποία όταν λειτουργεί το βεντιλατέρ δημιουργείται ομοιόμορφη θερμοκρασία στη συσκευή κι έτσι τα διαφορετικά επίπεδα ψύξης δεν ξεχωρίζουν τόσο έ- ντονα. Θερμότερη περιοχή της συντήρησης Η θερμότερη περιοχή είναι ψηλά στο πάνω τμήμα της πόρτας. Εκεί μπορείτε να τοποθετήσετε το βούτυρο, για να διατηρείται μαλακό όταν θέλετε να το αλείψετε σε ψωμί, καθώς επίσης και το τυρί, για να διατηρήσει τη γεύση του. φρέσκια ζύμη, ζύμη για κέικ, πίτσα, κις λοραίν γαλακτοκομικά προϊόντα, συσκευασμένα λαχανικά και όλα τα φρέσκα τρόφιμα που για τον ελάχιστο χρόνο διατήρησής τους απαιτείται μια θερμοκρασία τουλάχιστον 4 C. Μην τοποθετείτε μέσα στη συσκευή εκρηκτικά υλικά ή προϊόντα με εύφλεκτα αέρια (π.χ. σπρέι). Κίνδυνος έκρηξης! Ποτά με μεγάλη περιεκτικότητα οινοπνεύματος πρέπει να τοποθετούνται όρθια και πολύ καλά κλεισμένα. Σε περίπτωση που αποθηκεύσετε στη συσκευή ή στην πόρτα της τροφές που περιέχουν λάδι ή άλλες λιπαρές ουσίες, προσέχετε ώστε το λάδι ή το λίπος να μην έρθει σε ε- παφή με τα πλαστικά μέρη της συσκευής γιατί μπορεί να δημιουργηθούν ρωγμές στο πλαστικό και να σπάσει. Ψυχρότερη περιοχή της συντήρησης Η ψυχρότερη περιοχή είναι ακριβώς πάνω από τη ζώνη MasterFresh. Ακόμη χαμηλότερες όμως θερμοκρασίες επικρατούν μέσα στα συρτάρια της ζώνης MasterFresh. Μπορείτε να χρησιμοποιήσετε τις περιοχές αυτές στη συντήρηση και στη ζώνη MasterFresh για να τοποθετήσετε όλα τα ευαίσθητα τρόφιμα, όπως: ψάρι, κρέας, πουλερικά, αλλαντικά, έτοιμα φαγητά, αβγά, τούρτες, βουτήματα, Τα τρόφιμα δεν επιτρέπεται να αγγίζουν το πίσω τοίχωμα. Κίνδυνος να παγώσουν. Μην τοποθετείτε τα τρόφιμα πολύ κοντά το ένα στο άλλο για να μπορεί να κυκλοφορεί άνετα ο ψυχρός αέρας. Μην καλύπτετε με τρόφιμα το βεντιλατέρ στο εσωτερικό πίσω τοίχωμα της συσκευής, για να υπάρχει σωστή απόδοση ψύξης. 24

25 Τοποθέτηση τροφίμων στη ζώνη συντήρησης Κατά την τοποθέτηση των τροφίμων, τηρείτε πάντα μια απόσταση τουλάχιστον 35 χιλιοστά από την οροφή της συσκευής, έτσι ώστε να κυκλοφορεί ελεύθερα ο αέρας. Χρησιμοποιείτε την μπροστινή επιφάνεια του δαπέδου συντήρησης μόνο για μια σύντομη ψύξη διαφόρων τροφίμων/ροφημάτων, μην τα αφήνετε όμως όρθια, γιατί με το κλείσιμο της πόρτας μπορεί να μετακινηθούν προς τα πίσω και να γείρουν. Τρόφιμα που δεν είναι κατάλληλα για τη συντήρηση Δεν είναι όλα τα τρόφιμα κατάλληλα για να διατηρηθούν σε θερμοκρασίες μικρότερες των 5 0 C, γιατί παρουσιάζουν ευαισθησία στην ψύξη. Έτσι π.χ. τα αγγούρια παγώνουν, οι μελιτζάνες γίνονται πικρές και οι πατάτες γλυκές. Οι τομάτες και τα πορτοκάλια χάνουν το άρωμά τους και τα εσπεριδοειδή αποκτούν σκληρή φλούδα. Μεταξύ των τροφίμων που είναι ακατάλληλα για ψυγείο είναι και τα παρακάτω είδη: ανανάς, μπανάνες, αβοκάντο, ρόδια, μάνγκο, πεπόνια, παπάγια, φρούτα του πάθους, εσπεριδοειδή (όπως λεμόνια, πορτοκάλια, μανταρίνια, γκρέιπφρουτ), άγουρα φρούτα, μελιτζάνες, αγγούρια, πατάτες, πιπεριές, τομάτες, κολοκύθια, σκληρό τυρί (παρμεζάνα), Τι θα πρέπει να προσέχετε κατά την αγορά των τροφίμων Η βασικότερη προϋπόθεση για τη μακρά διατήρηση των τροφίμων είναι ο βαθμός φρεσκάδας τους όταν αποθηκεύονται. Η αρχική φρεσκάδα είναι αποφασιστικής σημασίας για τη διάρκεια της διατήρησής τους. Η ψύξη των τροφίμων θα πρέπει κατά το δυνατόν να μην διακόπτεται. Προσέχετε π.χ. ώστε να μην παραμένουν τα τρόφιμα για μεγάλο χρονικό διάστημα μέσα σε θερμό αυτοκίνητο. Αν ω- ριμάσουν ή αλλοιωθούν τα τρόφιμα δεν είναι δυνατόν να επανέλθουν στην αρχική τους κατάσταση. Ακόμη και μια δίωρη διακοπή της ψύξης μπορεί να προκαλέσει αλλοιώσεις. Σωστή τοποθέτηση των τροφίμων Διατηρείτε πάντα τα τρόφιμα σκεπασμένα ή καλά συσκευασμένα (στη ζώνη MasterFresh υπάρχουν εξαιρέσεις). Έτσι αποφεύγετε τον κίνδυνο μετάδοσης ο- σμών, το στέγνωμα των τροφίμων και τη μεταφορά τυχόν βακτηριδίων. Με τη σωστή ρύθμιση της θερμοκρασίας και την κατάλληλη υγιεινή αργεί ο πολλαπλασιασμός των βακτηριδίων, π.χ. σαλμονέλας. Τρόφιμα ζωικής ή φυτικής προέλευσης χωρίς συσκευασία Ξεχωρίζετε τα τρόφιμα ζωικής ή φυτικής προέλευσης χωρίς συσκευασία. Αν τα τρόφιμα αποθηκεύονται μαζί, πρέπει να είναι οπωσδήποτε συσκευασμένα. Έτσι, αποφεύγετε τη δημιουργία μικροβιολογικών αλλοιώσεων. 25

26 Τοποθέτηση τροφίμων στη ζώνη MasterFresh Στη ζώνη MasterFresh τα τρόφιμα διατηρούνται σε χαμηλότερη θερμοκρασία από αυτή της συμβατικής συντήρησης του ψυγείου. Επιπλέον η υγρασία του αέρα στα συρτάρια ρυθμίζεται με τέτοιο τρόπο ώστε να ανταποκρίνεται στα φρούτα που τοποθετούνται σε αυτά. Έτσι δημιουργούνται άριστες συνθήκες συντήρησης των τροφίμων. Τα τρόφιμα παραμένουν φρέσκα για μεγαλύτερο χρονικό διάστημα διατηρώντας τη γεύση και τις βιταμίνες τους. Θερμοκρασία αποθήκευσης Στη ζώνη MasterFresh η θερμοκρασία ρυθμίζεται αυτόματα και κυμαίνεται από 0 ως 3 C. Αυτή είναι και η ιδανική θερμοκρασία αποθήκευσης των τροφίμων που δεν είναι ευαίσθητα στο κρύο. Κατά αυτόν τον τρόπο τα τρόφιμα ουσιαστικά διατηρούνται για περισσότερο χρόνο, χωρίς να χάσουν τη φρεσκάδα τους, επειδή σε αυτά τα επίπεδα θερμοκρασίας η διαδικασία αλλοίωσης λειτουργεί με πολύ αργούς ρυθμούς. Λάβετε υπόψη ότι η καλή αρχική κατάσταση των τροφίμων είναι σημαντική για τα καλύτερα αποτελέσματα κατά τη συντήρηση τους. Υγρασία Το ύψος της υγρασίας στο συρτάρι MasterFresh εξαρτάται από - την περιεκτικότητα σε υγρασία των τροφίμων που θέλουμε να διατηρήσουμε και - την ποσότητα το συντηρούμενων τροφίμων Όσο περισσότερο ανταποκρίνεται το ποσοστό υγρασίας του χώρου αποθήκευσης στο ποσοστό υγρασίας των τροφίμων, τόσο πιο φρέσκα διατηρούνται αυτά, μιας και συγκρατούν για περισσότερο χρόνο τα υγρά συστατικά τους. Αποθήκευση στα συρτάρια MasterFresh Στα συρτάρια MasterFresh ρυθμίζεται αυτομάτως η ιδανική υγρασία για το είδος τροφίμων που επιλέγετε. Επιλέγετε με το πλήκτρο αφής το επιθυμητό συρτάρι MasterFresh, έτσι ώ- στε να χρωματιστεί το σύμβολο κίτρινο. Το πλήκτρο αφής του επιθυμητού συρταριού MasterFresh χρωματίζεται κίτρινο και εμφανίζονται τα πλήκτρα αφής για τα είδη τροφίμων: Αριστερά: τρόφιμα που χρειάζονται υγρό κλίμα αποθήκευσης όπως φρούτα και λαχανικά Δεξιά: τρόφιμα που χρειάζονται ξηρό κλίμα αποθήκευσης όπως κρέας, ψάρι και γαλακτοκομικά Επιλέγετε τώρα με το πλήκτρο αφής τα τρόφιμα που θέλετε να αποθηκεύσετε σε κάθε συρτάρι MasterFresh. Τότε ρυθμίζεται αυτομάτως στο συρτάρι MasterFresh το ιδανικό ποσοστό υγρασίας. 26

27 Τοποθέτηση τροφίμων στη ζώνη MasterFresh Για να ακυρώσετε κάποιο είδος τροφίμων, πατάτε άλλη μια φορά το πλήκτρο του. Κατά τη ρύθμιση αυτή δεν μπορείτε να επιλέξετε για ένα συρτάρι ταυτόχρονα υγρό και ξηρό κλίμα. Εντός μίας ομάδας όμως, μπορείτε να επιλέξετε ταυτόχρονα περισσότερα είδη τροφίμων. Γεμίζετε το συρτάρι MasterFresh, με τα αντίστοιχα τρόφιμα. Με τη βοήθεια ενός ειδικού φίλτρου πάνω από το συρτάρι MasterFresh μπορεί να ρυθμιστεί η υγρασία μέσα στα συρτάρια. Τα φίλτρα αυτά είναι αεροδιαπερατά, συγκρατούν όμως την υγρασία. Τρόφιμα που είναι προτιμότερο να αποθηκεύονται με υγρασία: φρέσκα προϊόντα όπως λαχανικά μαρούλια, αρωματικά χόρτα, μανιτάρια, λάχανα και ντόπια φρούτα. Μην ξεχνάτε, ότι η υψηλή υγρασία επιτυγχάνεται και μπορεί να επιδράσει στα τρόφιμα μόνον όταν αυτά είναι χωρίς συσκευασία ή συσκευασμένα κατά τέτοιο τρόπο που να μπορεί ο αέρας να τα διαπερνά. Τρόφιμα που είναι προτιμότερο να αποθηκεύονται με ξηρό κλίμα: φρέσκα ψάρια, θαλασσινά, κρέας, πουλερικά, αλλαντικά, γαλακτοκομικά. Λάβετε υπόψη σας ότι οι τροφές που είναι πλούσιες σε πρωτεΐνες αλλοιώνονται πιο γρήγορα. Αυτό σημαίνει ότι τα θαλασσινά αλλοιώνονται πιο γρήγορα από το ψάρι και το ψάρι αλλοιώνεται πιο γρήγορα από το κρέας. Αποθηκεύετε τα τρόφιμα αυτά μόνο σκεπασμένα ή συσκευασμένα. Εξαίρεση: κρέας (το στέγνωμα του κρέατος λειτουργεί προστατευτικά για τους πόρους του και παρατείνει τη διάρκεια συντήρησής του. Αν τοποθετήσετε μαζί διαφορετικά είδη κρέατος, πρέπει να είναι συσκευασμένα ξεχωριστά το κάθε ένα είδος. Έτσι αποφεύγετε την πρόωρη αλλοίωση λόγω μεταφοράς βακτηριδίων). Βγάζετε τα τρόφιμα από τα συρτάρια MasterFresh περίπου λεπτά πριν την κατανάλωσή τους, γιατί μόνο σε θερμοκρασία περιβάλλοντος αναπτύσσεται όλο το άρωμα και η γεύση τους. 27

28 Τοποθέτηση τροφίμων στη ζώνη MasterFresh Είναι σωστό να αποθηκεύονται όλα τα τρόφιμα μαζί; Μην τοποθετείτε όλα τα τρόφιμα μαζί στο ίδιο συρτάρι. Ορισμένα τρόφιμα δεν αποτελούν καλό συνδυασμό μαζί με κάποια άλλα. Αφενός μεν μεταδίδουν μυρωδιά και γεύση (τα καρότα π.χ. παίρνουν πολύ γρήγορα τη γεύση και τη μυρωδιά από τα κρεμμύδια) και αφετέρου κάποια τρόφιμα εκλύουν ένα είδος φυσικού αερίου (αιθυλένιο) στο οποίο αντιδρούν με ιδιαίτερη ευαισθησία κάποια άλλα κι έτσι αλλοιώνονται πολύ πιο γρήγορα. Παραδείγματα φρούτων και λαχανικών που εκλύουν μεγάλη ποσότητα φυσικών αερίων: Μήλα, βερίκοκα, αχλάδια, νεκταρίνια, ροδάκινα, δαμάσκηνα, αβοκάντο, σύκα, βατόμουρα, πεπόνια, φασόλια. Παραδείγματα φρούτων και λαχανικών, που αντιδρούν με ιδιαίτερη ευαισθησία στα φυσικά αέρια άλλων φρούτων και λαχανικών: Ακτινίδια, μπρόκολο, κουνουπίδι, λαχανάκια Βρυξελλών, μάνγκο, πεπόνια, μήλα, βερίκοκα, αγγούρια, τομάτες, αχλάδια, νεκταρίνια, ροδάκινα. Παράδειγμα: το μπρόκολο δεν θα πρέπει να τοποθετείται μαζί με μήλα γιατί τα μήλα εκλύουν μεγάλη ποσότητα φυσικού αερίου και το μπρόκολο αντιδρά με ιδιαίτερη ευαισθησία σε αυτό. Έτσι το μπρόκολο θα διατηρηθεί για πολύ μικρότερο χρονικό διάστημα απ' ότι συνήθως. 28

29 Τοποθέτηση τροφίμων στη ζώνη MasterFresh Σε περίπτωση που δεν είστε ευχαριστημένοι με τη διατήρηση των τροφίμων που τοποθετήσατε στη συντήρηση (τα τρόφιμα π.χ. φαίνονται θαμπά και μαραμένα ακόμα και μετά από μικρό διάστημα φύλαξης) λάβετε υπόψη σας για άλλη μια φορά τις ακόλουθες υποδείξεις: Αποθηκεύετε μόνο φρέσκα τρόφιμα. Η κατάσταση αποθήκευσης των τροφίμων είναι σημαντική για τα αποτελέσματα φρεσκάδας. Καθαρίστε πριν την αποθήκευση των τροφίμων τη ζώνη MasterFresh. Στραγγίξετε τα πολύ υγρά τρόφιμα πριν τα αποθηκεύσετε. Μην αποθηκεύετε τρόφιμα ευαίσθητα στο κρύο στη ζώνη MasterFresh (βλ. Ακατάλληλα για το ψυγείο) Λάβετε υπόψη ότι δε μπορούν να αποθηκευτούν όλα τα τρόφιμα μαζί (βλ. Είναι σωστό να αποθηκεύονται όλα τα τρόφιμα μαζί;) Ταξινομήστε τα τρόφιμα που επιθυμείτε να αποθηκεύσετε στην αντίστοιχη ρύθμιση (αποθήκευση με υγρασία ή με ξηρό κλίμα) Αποθηκεύετε τα τρόφιμα με υψηλή υγρασία στο συρτάρι MasterFresh χωρίς συσκευασία. Η υψηλή υγρασία στη ζώνη MasterFresh μπορεί να επιτευχθεί μόνο με την υγρασία των τροφίμων που τοποθετούνται σε αυτή τη ζώνη. Σε περίπτωση που κάποια φορά η υγρασία δεν είναι αρκετά υψηλή επειδή π.χ. είναι λίγα τα αποθηκευμένα τρόφιμα, η υγρασία μπορεί να αυξηθεί π.χ. με τη βοήθεια ενός υγρού σφουγγαριού. Εάν έχετε την αίσθηση ότι η θερμοκρασία στη ζώνη MasterFresh είναι πολύ υψηλή ή πολύ χαμηλή, προσπαθήστε να τη ρυθμίσετε μέσω της ζώνης συντήρησης αλλάζοντας λίγο τη θερμοκρασία, 1 έως 2 ο C. Το αργότερο όταν θα έχει δημιουργηθεί πάγος στον πάτο της ζώνης MasterFresh, θα πρέπει να αυξηθεί η θερμοκρασία αλλιώς τα τρόφιμα θα χαλάσουν από τον πάγο. Εάν έχει συγκεντρωθεί πολύ νερό στον πάτο της ζώνης MasterFresh σκουπίστε τον με ένα πανί. Εφόσον απαιτείται στραγγίξτε τα τρόφιμα πριν τα αποθηκεύσετε ή τοποθετήστε μία σχάρα στον πάτο της ζώνης MasterFresh, ώστε να απορροφηθεί η υγρασία. 29

30 Εσωτερική διαρρύθμιση Μετατόπιση ραφιών Μπορείτε να μετατοπίσετε τα ράφια στο χώρο της συντήρησης, ανάλογα με το ύψος των τροφίμων ή σκευών που τοποθετείτε στο ψυγείο. Πιάνετε με τα δύο χέρια το ράφι από κάτω και το ανασηκώνετε ελαφρά, έτσι ώστε το πίσω τμήμα του να βγει και από τις δύο πλευρές από την εγκοπή. Τραβάτε το ράφι προς τα εμπρός. Τοποθετείτε το ράφι στη νέα του θέση, εφαρμόζοντας τα πίσω γαντζάκια. Προσέξτε ώστε το ράφι να τοποθετηθεί ευθυγραμμισμένο. Συρτάρι πλήρως ανοιγόμενο Το συρτάρι πάνω από τη ζώνη MasterFresh κινείται πάνω σε τηλεσκοπικές ράγες και μπορείτε να το τραβήξετε ολόκληρο προς τα εμπρός για να προσθέσετε ή να αφαιρέσετε τρόφιμα. Όταν χρειασθεί να το καθαρίσετε, μπορείτε να το αφαιρέσετε τελείως: Τραβάτε το συρτάρι προς τα έξω. Σπρώχνετε στο τέλος τις τηλεσκοπικές ράγες πάλι προς τα μέσα. Έτσι αποφεύγετε τυχόν ζημιές. Για να τοποθετήσετε το συρτάρι πάλι στη θέση του: Τραβάτε τις τηλεσκοπικές ράγες προς τα έξω. Ακουμπάτε πάνω στις ράγες το συρτάρι, έτσι ώστε να εφαρμόσει μπροστά και πίσω. Σπρώχνετε το συρτάρι προς τα μέσα. Συρτάρια MasterFresh Τα συρτάρια MasterFresh κινούνται πάνω σε τηλεσκοπικές ράγες και μπορείτε να τα τραβήξετε ολόκληρα προς τα ε- μπρός για να προσθέσετε ή να αφαιρέσετε τρόφιμα. Όταν χρειασθεί να τα καθαρίσετε, μπορείτε να τα αφαιρέσετε τελείως: Τραβάτε το συνδετικό έλασμα στα δύο πλαϊνά του συρταριού προς τα πάνω και αφαιρείτε το συρτάρι. Τραβάτε το συρτάρι MasterFresh προς τα έξω, μέχρι να σταματήσει. Από την πλευρά ανοίγματος πόρτας υ- πάρχει στο συρτάρι ένα πλαστικό στοπ ασφαλείας για παιδιά, με εγκοπή στο κέντρο, η οποία πρέπει να είναι σε οριζόντια θέση για να μπορέσετε να αφαιρέσετε το συρτάρι. 30

31 Εσωτερική διαρρύθμιση Μετατόπιση ραφιού πόρτας/ ραφιού μπουκαλιών Στρέφετε με κατάλληλο εργαλείο την εγκοπή του στοπ σε οριζόντια θέση. Τραβάτε στα πλαϊνά του συρταριού τα συνδετικά ελάσματα προς τα πάνω και αφαιρείτε το συρτάρι MasterFresh προς τα πάνω. Σπρώχνετε στο τέλος τις τηλεσκοπικές ράγες πάλι προς τα μέσα. Έτσι αποφεύγετε τυχόν ζημιές. Για να τοποθετήσετε το συρτάρι πάλι στη θέση του: Τραβάτε τις τηλεσκοπικές ράγες προς τα έξω. Ακουμπάτε πάνω στις ράγες το συρτάρι MasterFresh, έτσι ώστε να εφαρμόσει μπροστά και πίσω. Στρέφετε πάλι την εγκοπή του στοπ ασφαλείας για παιδιά στην κάθετη θέση. Σπρώχνετε το συρτάρι MasterFresh τελείως προς τα μέσα. Κρατάτε με τα δύο χέρια το ράφι πόρτας σταθερά στο πλαίσιο στήριξης, το ανασηκώνετε ελαφρά και το γέρνετε λίγο προς τα εμπρός. Σπρώχνετε τώρα το ράφι πόρτας, διατηρώντας την κλίση αυτή, κατά μήκος των πλαϊνών οδηγών προς τα πάνω ή προς τα κάτω και το εφαρμόζετε πάλι σε μια νέα θέση της επιλογής σας. Προσέξτε ώστε το ράφι να τοποθετηθεί ευθυγραμμισμένο. 31

32 Εσωτερική διαρρύθμιση Για να αφαιρέσετε τελείως το ράφι πόρτας: Σπρώχνετε το ράφι πόρτας κατά μήκος των πλαϊνών οδηγών τελείως προς τα πάνω, μέχρι το σημείο που να μπορείτε να το αφαιρέσετε. Για να το τοποθετήσετε πάλι: Τοποθετείτε το ράφι από πάνω στους πλαϊνούς οδηγούς και το σπρώχνετε μέχρι την επιθυμητή θέση. Μπορείτε να αφαιρέσετε εντελώς τους κρεμαστούς δίσκους από το πλαίσιο στήριξης, για να τους γεμίσετε ή να τους αδειάσετε ή για να τους καθαρίσετε. Για να αφαιρέσετε τον κρεμαστό δίσκο του πάνω ραφιού πόρτας από το πλαίσιο στήριξης: Ξεβιδώνετε τις βίδες από το ράφι πόρτας και αφαιρείτε το καπάκι. Ξεκρεμάτε την κάλυψη από τη στήριξη. Αφαιρείτε τον κρεμαστό δίσκο προς τα πάνω. Ράφι πάνω από το πλήρως α- νοιγόμενο συρτάρι Αφαιρείτε το ράφι προς τα πάνω. Κατά την επανατοποθέτηση προσέξτε ώστε να εφαρμόζουν οι προεξοχές πίσω στις γωνίες του ραφιού. Ράφι πάνω από τα συρτάρια MasterFresh Αφαιρείτε το πλήρως ανοιγόμενο συρτάρι. Αφαιρείτε τον πίσω πήχη κάλυψης, σπρώχνετε λίγο το γυάλινο ράφι προς τα πίσω και ανασηκώνοντάς το ελαφρά, το αφαιρείτε προς τα πάνω. Τοποθετείτε πάλι το πλήρως ανοιγόμενο συρτάρι στη θέση του. 32

33 Συντήρηση και ζώνη MasterFresh Κατά το χρονικό διάστημα που λειτουργεί το ψυκτικό μηχάνημα, μπορεί να δημιουργηθούν στο πίσω τοίχωμα της συντήρησης και στη ζώνη MasterFresh στρώματα πάχνης και παγωμένα σταγονίδια νερού. Αυτά δεν χρειάζεται να τα απομακρύνετε, γιατί αποψύχονται αυτόματα από τη θερμότητα που εκπέμπει το ψυκτικό μηχάνημα. Αυτόματη απόψυξη συσκευής 33

34 Καθαρισμός και περιποίηση Προσέχετε, ώστε να μην εισχωρήσει νερό στο ηλεκτρονικό σύστημα ή τον φωτισμό της συσκευής. Μη χρησιμοποιείτε σε καμία περίπτωση συσκευές ατμοκαθαρισμού. Ο ατμός μπορεί να εισχωρήσει σε ηλεκτρικά μέρη της συσκευής και να προκαλέσει βραχυκύκλωμα. Δεν επιτρέπεται να αφαιρέσετε την πινακίδα τύπου από το εσωτερικό της συσκευής. Σε περίπτωση βλάβης αυτή είναι απαραίτητη. Για να μην προκληθούν ζημιές στην επιφάνεια κατά τον καθαρισμό μη χρησιμοποιείτε - προϊόντα καθαρισμού που περιέχουν σόδα, αμμωνία, οξέα ή χλώριο, - προϊόντα καθαρισμού κατά των αλάτων, - επιθετικά καθαριστικά, π.χ. λειαντικές σκόνες, λειαντικά γαλακτώματα, καθαριστικά με κόκκους, - καθαριστικά με διαλυτικό, - καθαριστικά για ανοξείδωτες επιφάνειες, - καθαριστικά πλυντηρίων πιάτων - σπρέι για φούρνους - υγρά για τζάμια, - σκληρά σφουγγάρια και βούρτσες για τρίψιμο, π.χ. σφουγγαράκια για κατσαρόλες, - ειδικά σφουγγαράκια που σβήνουν τη βρωμιά χωρίς νερό και σαπούνι, - αιχμηρές ξύστρες μετάλλων. Πριν τον καθαρισμό Διακόπτετε εντελώς τη λειτουργία της συσκευής, πατώντας το διακόπτη. Ο διακόπτης βρίσκεται στη δεξιά πλευρά κάτω από τον πίνακα χειρισμού. Βγάζετε το φις από την πρίζα ή κλείνετε το διακόπτη στον ηλεκτρικό πίνακα. Βγάζετε τα τρόφιμα από τη συσκευή και τα διατηρείτε σε δροσερό μέρος. Βγάζετε όλα τα μέρη που αφαιρούνται, για να τα καθαρίσετε. Για τον καθαρισμό των ραφιών στο εσωτερικό της πόρτας, μπορείτε να βγάλετε τους κρεμαστούς δίσκους από το ανοξείδωτο πλαίσιο στήριξης. Εσωτερικός χώρος, εξαρτήματα Για τον καθαρισμό της συσκευής χρειάζεται χλιαρό σαπουνόνερο. Πλένετε όλα τα μέρη της συσκευής στο χέρι, όχι στο πλυντήριο πιάτων. Καθαρίζετε τη συσκευή τουλάχιστον μια φορά το μήνα. Αφού καθαρίσετε με σαπουνόνερο τον εσωτερικό χώρο και τα εξαρτήματα, καθαρίζετε πάλι όλες τις επιφάνειες με καθαρό νερό και τις περνάτε με ένα στεγνό πανί. Αφήνετε για λίγο χρόνο την πόρτα της συσκευής ανοικτή. 34

35 Πλαίσια από αλουμίνιο Τα πλαίσια στα ράφια συντήρησης και στα ράφια πόρτας είναι από αλουμίνιο. Το αλουμίνιο είναι ένα ζωντανό υλικό. Η οπτική γωνία, ο φωτισμός του χώρου και το περιβάλλον καθορίζουν το βαθμό α- ντανάκλασής του και ταυτόχρονα τη γενική εμφάνιση της συσκευής. Το αλουμίνιο είναι ευαίσθητο σε γρατσουνιές και χαράγματα. Τα πλαίσια αλουμινίου μπορεί να αλλάξουν χρώμα και να αλλοιωθούν, αν παραμείνουν λεκέδες πάνω τους για μεγαλύτερο χρονικό διάστημα. Για το λόγο αυτό καθαρίζετε άμεσα όλους τους λεκέδες. Καθαρισμός και περιποίηση Απασφαλίζετε και τις δύο καλύψεις φίλτρου και τις αφαιρείτε, μαζί με τη στρώση φίλτρου προς τα κάτω. Ειδικά φίλτρα για την υγρασία Για να καθαρίσετε τα δύο ειδικά φίλτρα για την υγρασία αέρα πάνω από τα συρτάρια MasterFresh, πρέπει να τα αφαιρέσετε. Αφαιρείτε τη στρώση φίλτρου. Καθαρίζετε τη στρώση φίλτρου με χλιαρό νερό, χωρίς κανένα άλλο πρόσθετο υλικό. Δεν επιτρέπεται ο καθαρισμός της στρώσης φίλτρου στο πλυντήριο πιάτων ή ρούχων. Τραβάτε το συρτάρι MasterFresh τελείως προς τα έξω και το αφαιρείτε. Αφήνετε τη στρώση φίλτρου να στεγνώσει στον αέρα. Τοποθετείτε τη στρώση φίλτρου στην κάλυψη φίλτρου. Τοποθετείτε την κάλυψη φίλτρου πάλι στη θέση της, πρώτα από την πίσω πλευρά της και μετά από την μπροστινή. 35

36 Καθαρισμός και περιποίηση Τοποθετείτε το συρτάρι MasterFresh στη συσκευή. Ανοίγματα εισόδου/εξόδου αέρα Καθαρίζετε τακτικά τα ανοίγματα εισόδου/εξόδου αέρα με ένα πινέλο ή με ηλεκτρική σκούπα. Η συγκέντρωση σκόνης αυξάνει την κατανάλωση ρεύματος. Λάστιχα πόρτας Μη χρησιμοποιείτε λάδια ή λίπη για τα λάστιχα της πόρτας, γιατί με τον καιρό τα λάστιχα θα γίνουν πορώδη. Πρέπει να καθαρίζετε τακτικά τα λάστιχα της πόρτας με καθαρό νερό και να τα σκουπίζετε στο τέλος με στεγνό πανί. Μετά τον καθαρισμό Τοποθετείτε πάλι μέσα στη συσκευή όλα τα μέρη που είχατε αφαιρέσει. Τοποθετείτε τα τρόφιμα στη συσκευή. Κλείνετε την πόρτα της συσκευής, βάζετε το φις στην πρίζα (ή ανοίγετε την ασφάλεια στον ηλεκτρικό πίνακα) και θέτετε πάλι σε λειτουργία τη συσκευή. 36

37 Οι επισκευές σε ηλεκτρικές συσκευές πρέπει να γίνονται μόνο από έναν ειδικό τεχνίτη, γιατί εξαιτίας λανθασμένων επισκευών μπορεί να προκύψουν κίνδυνοι για το χειριστή. Τι πρέπει να κάνετε, όταν......δεν υπάρχει απόδοση ψύξης; Ελέγχετε, αν έχετε θέσει σε λειτουργία τη συσκευή. Στον πίνακα χειρισμού ανάβει το πλήκτρο εισαγωγής στις ρυθμίσεις. Ελέγχετε, αν το φις του καλωδίου είναι σωστά τοποθετημένο στην πρίζα. Ελέγχετε, αν έχει πέσει η γενική ασφάλεια στον ηλεκτρικό πίνακα καθώς θα μπορούσε να υπάρχει βλάβη στο ψυγείο, στην τάση ή σε κάποια άλλη συσκευή. Αν συμβαίνει αυτό, καλέστε έναν ηλεκτρολόγο ή απευθυνθείτε στο Miele Service. Ελέγχετε τις ρυθμίσεις θερμοκρασίας....η θερμοκρασία στη συντήρηση είναι πολύ χαμηλή; Ρυθμίζετε μια θερμότερη βαθμίδα θερμοκρασίας. Αν έχετε ενεργοποιήσει την εντατική συντήρηση, την απενεργοποιείτε. Ελέγχετε, αν η πόρτα της συσκευής είναι καλά κλεισμένη. Τι πρέπει να κάνετε, όταν......αυξάνεται η συχνότητα και η διάρκεια λειτουργίας του ψυκτικού μηχανήματος; Ελέγχετε, μήπως καλύπτονται με ε- μπόδια ή σκόνη τα ανοίγματα εισόδου ή εξόδου αέρα εξαερισμού στη βάση της συσκευής. Ίσως ανοίξατε πολλές φορές την πόρτα της συσκευής κατά το τελευταίο διάστημα ή τοποθετήσατε μεγάλες ποσότητες τροφίμων. Ελέγχετε, αν η πόρτα της συσκευής είναι καλά κλεισμένη. το ψυκτικό μηχάνημα λειτουργεί συνεχόμενα; Για εξοικονόμηση ενέργειας, όταν υπάρχει μειωμένη ανάγκη ψύξης, το ψυκτικό μηχάνημα λειτουργεί με μειωμένες στροφές. Αποτέλεσμα αυτού είναι να παρατείνεται η λειτουργία του ψυκτικού μηχανήματος....ηχεί ο βομβητής; Η πόρτα της συσκευής έμεινε ανοικτή για περισσότερο από 5 λεπτά. Κλείνετε την πόρτα της συσκευής. 37

38 Τι πρέπει να κάνετε, όταν... ηχεί ο βομβητής και το πλήκτρο αφής για το συναγερμό θερμοκρασίας ή πόρτας ανάβει ή αναβοσβήνει; Η πόρτα της συσκευής είναι ανοικτή. Σε μία από τις ζώνες της συσκευής η θερμοκρασία αυξήθηκε πολύ, για έναν από τους παρακάτω λόγους: εισχώρησε μεγάλη ποσότητα ζεστού αέρα στη συσκευή, τοποθετήσατε μεγάλη ποσότητα τροφίμων στη συσκευή, μεσολάβησε διακοπή του ηλεκτρικού ρεύματος. Όταν αποκατασταθούν οι παραπάνω α- νωμαλίες, ο βομβητής παύει να ηχεί και το πλήκτρο αφής του συναγερμού θερμοκρασίας ή πόρτας σβήνει. στην ένδειξη θερμοκρασίας εμφανίζεται ένα μήνυμα βλάβης με "_F"; Υπάρχει κάποια τεχνική βλάβη. Απευθυνθείτε στο Miele Service....δεν λειτουργεί ο εσωτερικός φωτισμός; Μήπως έμεινε η πόρτα της συσκευής για αρκετή ώρα ανοιχτή; Το φως σβήνει αυτόματα όταν η πόρτα μείνει ανοιχτή για περίπου 5 λεπτά, λόγω υπερθέρμανσης. Όταν κρυώσει, μετά από συγκεκριμένο χρόνο, ανάβει και πάλι. Αν δεν ανάβει ακόμη και με μισάνοιχτη πόρτα, τότε η λάμπα έχει καεί. Διακόπτετε τη λειτουργία της συσκευής, πατώντας το διακόπτη. Αποσυνδέετε τη συσκευή από το ηλεκτρικό δίκτυο, κλείνοντας την ασφάλεια στον ηλεκτρικό πίνακα. 38 Πάνω φωτισμός: Πιάνετε με τα δύο χέρια το κάλυμμα λάμπας από μπροστά και το σπρώχνετε προς τα πίσω. Ανασηκώνετε το κάλυμμα λάμπας και το αφαιρείτε προς τα εμπρός. Μην αγγίζετε τη λάμπα αλογόνου με γυμνά χέρια. Χρησιμοποιείτε πάντα για την αλλαγή μιας λάμπας αλογόνου ένα μαλακό πανί. Αφαιρείτε την καμένη λάμπα αλογόνου. Τοποθετείτε στο ντουί τη νέα λάμπα αλογόνου. Τύπος: 20 W/12 V/ ντουί GY 6.35 Εφαρμόζετε πάλι το κάλυμμα της λάμπας, πρώτα από την πίσω πλευρά του και μετά από την μπροστινή.

39 Τι πρέπει να κάνετε, όταν... Πλαϊνός φωτισμός: Περιστρέφετε το κάλυμμα λάμπας α- ντίθετα από τη φορά που κινούνται οι δείκτες ρολογιού και το αφαιρείτε. Μην αγγίζετε τη λάμπα αλογόνου με γυμνά χέρια. Χρησιμοποιείτε πάντα για την αλλαγή μιας λάμπας αλογόνου ένα μαλακό πανί. Εφαρμόζετε πάλι το κάλυμμα της λάμπας και το περιστρέφετε κατά τη φορά που κινούνται οι δείκτες ρολογιού. Συνδέετε τη συσκευή με το ηλεκτρικό δίκτυο και τη θέτετε σε λειτουργία. Αν τηρώντας τις οδηγίες αυτές, δεν μπορέσετε να αποκαταστήσετε τη βλάβη, τότε απευθυνθείτε στο Miele Service. Αποφεύγετε να ανοίγετε την πόρτα της συσκευής μέχρι να αποκατασταθεί η βλάβη, για να μην υπάρξει μεγάλη απώλεια ψύξης. Αφαιρείτε την καμένη λάμπα αλογόνου. Τοποθετείτε στο ντουί τη νέα λάμπα αλογόνου. Τύπος: 5 W/12 V/ ντουί G 4 39

40 Ανάλυση αιτίας θορύβων Απόλυτα φυσιολογικοί θόρυβοι Μπρρρρ Μπλουπ, μπλουπ Κλικ.. Σσσρρρρρ.. Κρακ.. Πως δημιουργούνται; Ο βόμβος προέρχεται από το μοτέρ ψύξης. Όταν τίθεται σε λειτουργία το μοτέρ, μπορεί αρχικά να είναι κάπως ε- ντονότερος. Αυτό το γαργάρισμα, το κελάρυσμα ή βουητό προέρχεται από τη ροή του ψυκτικό υλικού στις σωληνώσεις. Ακούγεται πάντα ένα κλικ, όταν ο θερμοστάτης θέτει σε λειτουργία ή διακόπτει τη λειτουργία του μοτέρ. Στις συσκευές με πολλές ζώνες ψύξης ή στις συσκευές No-Frost ενδέχεται να ακούγεται ένα σιγανό θρόισμα λόγω της κυκλοφορίας του αέρα στο εσωτερικό της συσκευής. Σαν κάτι να σπάει, ακούγεται πάντα όταν προκαλούνται διαστολές στα υλικά της συσκευής. Λάβετε υπόψη σας ότι υπάρχει πάντοτε ένας σχετικός θόρυβος που προκαλείται από το μοτέρ και τη ροή του ψυκτικού υλικού! Θόρυβοι που μπορείτε να αντιμετωπίσετε εύκολα Τρίξιμο, κροτάλισμα, μεταλλικός ήχος τσουγκρίσματος Πως δημιουργούνται και τι μπορείτε να κάνετε για αυτό; Η συσκευή δεν είναι τοποθετημένη σε ομαλό δάπεδο: Ελέγχετε την ευθυγράμμιση της συσκευής με αλφάδι. Αν χρειαστεί, ρυθμίζετε τα βιδωτά πόδια κάτω από τη συσκευή ή τοποθετείτε κάτι από κάτω. Η συσκευή ακουμπάει άλλα έπιπλα ή συσκευές: Απομακρύνετε τη συσκευή από τα έπιπλα ή τις συσκευές. Τα συρτάρια, οι θήκες ή τα ράφια δεν είναι σταθερά τοποθετημένα ή σφηνώνουν: Ελέγχετε τα μέρη που αφαιρούνται και, αν χρειαστεί, τα τοποθετείτε πάλι σωστά. Τα μπουκάλια ή τα δοχεία ακουμπάνε μεταξύ τους: Τακτοποιείτε τα μπουκάλια ή τα δοχεία πιο αραιά μέσα στη συσκευή. Το στήριγμα του καλωδίου εξακολουθεί να κρέμεται στο πίσω τοίχωμα της συσκευής: Απομακρύνετε το στήριγμα του καλωδίου. 40

41 Service / εγγύηση Για τυχόν βλάβες που δεν μπορείτε να αποκαταστήσετε μόνοι σας, απευθύνεστε: στο κατάστημα από το οποίο αγοράσατε τη συσκευή ή στο Miele Service Στην τελευταία σελίδα του παρόντος βιβλίου, θα βρείτε τα τηλέφωνα με τα οποία μπορείτε να επικοινωνήσετε για θέματα Service. Παρακαλούμε να αναφέρετε τον τύπο και τον αριθμό της συσκευής σας. Τα δύο αυτά στοιχεία θα τα βρείτε στην πινακίδα τύπου, που βρίσκεται στο εσωτερικό της συσκευής. Χρόνος εγγύησης και όροι εγγύησης Ο χρόνος εγγύησης ανέρχεται σε 2 χρόνια. Για περισσότερες πληροφορίες διαβάστε το συνοδευτικό έντυπο εγγύησης. 41

42 Ηλεκτρική σύνδεση Η συσκευή παραδίδεται με καλώδιο και φις, έτοιμη για σύνδεση σε εναλλασσόμενο ρεύμα 50 Hz V, και μπορεί να συνδεθεί μόνο σε πρίζα σούκο, τοποθετημένη σύμφωνα με τους κανονισμούς ηλεκτρικής ασφάλειας VDE Η ασφάλεια πρέπει να είναι τουλάχιστον 10 Αμπέρ. Η πρίζα θα πρέπει να είναι τοποθετημένη σε προσιτό σημείο και όσο το δυνατόν συσκευών σας. πιο κοντά στη συσκευή. Για λόγους α- σφαλείας δεν επιτρέπεται να χρησιμοποιήσετε επέκταση καλωδίου (μπαλαντέζα), για τη σύνδεση της συσκευής με το ηλεκτρικό δίκτυο (κίνδυνος υπερθέρμανσης). Για λόγους ασφαλείας δεν επιτρέπεται να συνδέσετε το ψυγείο με μετατροπείς ε- ναλλασσόμενου ρεύματος που έχουν τοποθετηθεί σε αυτόνομη παροχή ρεύματος, π.χ. ηλιακής ενέργειας. Θέτοντας τη συσκευή σε λειτουργία, μπορεί με τις διακυμάνσεις της ηλεκτρικής τάσης να διακοπεί η λειτουργία της συσκευής. Ε- πίσης, υπάρχει κίνδυνος βλάβης του η- λεκτρονικού συστήματος της συσκευής. Επίσης δεν επιτρέπεται η σύνδεση σε ένα από τα αποκαλούμενα φις οικονομικής λειτουργίας, γιατί η μειωμένη παροχή ηλεκτρικού ρεύματος αυξάνει τη θερμοκρασία της συσκευής. Αν είναι απαραίτητη η αλλαγή του καλωδίου, αυτό πρέπει να γίνει από έναν ε- γκεκριμένο και έμπειρο ηλεκτρολόγο. Η Miele συνιστά: Εγκαταστήστε κατάλληλες προστατευτικές διατάξεις (επιτηρητές, σταθεροποιητές τάσης, συστήματα αδιάλειπτης τροφοδότησης ισχύος κ.λπ.) στην εσωτερική ηλεκτρική σας εγκατάσταση, ώστε να προλαμβάνεται η πρόκληση ζημιών ή η εμφάνιση ανωμαλιών στη λειτουργία των 42

43 Χώρος τοποθέτησης συσκευής Μην επιλέγετε ένα χώρο τοποθέτησης δίπλα σε ηλεκτρική κουζίνα, σώμα θέρμανσης ή μια θέση κοντά σε παράθυρο με άμεση ηλιακή ακτινοβολία. Όσο μεγαλύτερη είναι η θερμοκρασία περιβάλλοντος, τόσο περισσότερο χρόνο λειτουργεί το ψυκτικό μηχάνημα και αυξάνεται η κατανάλωση ρεύματος. Ο καταλληλότερος χώρος είναι ένα δωμάτιο καλά αεριζόμενο και χωρίς υγρασία. Αν ωστόσο είναι ανάγκη να τοποθετηθεί δίπλα σε πηγή θέρμανσης, χρησιμοποιήστε ένα κατάλληλο μονωτικό τοίχωμα ή τηρήστε τις εξής ελάχιστες αποστάσεις από την πηγή θέρμανσης: από ηλεκτρική κουζίνα, 3 εκ. από κουζίνα πετρελαίου ή κάρβουνων, 30 εκ. Κατηγορία κλίματος Η συσκευή αυτή είναι κατασκευασμένη για μια ορισμένη κατηγορία κλίματος (θερμοκρασία περιβάλλοντος), της ο- ποίας τα όρια πρέπει να τηρούνται. Η κατηγορία κλίματος αναφέρεται στην πινακίδα τύπου, στο εσωτερικό της συσκευής. Οδηγίες τοποθέτησης Η ασφαλής λειτουργία της συσκευής διασφαλίζεται μόνον όταν αυτή τοποθετηθεί και συνδεθεί σύμφωνα με τις οδηγίες χρήσης. Προσοχή: Η συσκευή αυτή είναι πολύ βαριά και τείνει να γέρνει προς τα εμπρός όταν είναι ανοικτή η πόρτα. Κρατάτε την πόρτα της κλειστή, μέχρι η συσκευή να εντοιχισθεί και σταθεροποιηθεί στην εσοχή εντοιχισμού, σύμφωνα με τις οδηγίες χρήσης και τοποθέτησης. Λόγω του βάρους και του όγκου της, η τοποθέτηση της συσκευής πρέπει να γίνει οπωσδήποτε με τη βοήθεια κι ενός δεύτερου ατόμου. Άδεια η συσκευή έχει βάρος 205 κιλά. Κατηγορία κλίματος SN N ST T Θερμοκρασία περιβάλλοντος +10 C ως +32 C +16 C ως +32 C +16 C ως +38 C +16 C ως +43 C Μια χαμηλότερη θερμοκρασία περιβάλλοντος, οδηγεί σε μεγαλύτερη διάρκεια παύσης του ψυκτικού μηχανήματος. Αυτό μπορεί να οδηγήσει σε αύξηση της θερμοκρασίας μέσα στη συσκευή. 43

44 Οδηγίες τοποθέτησης Δάπεδο εσοχής ντουλαπιού Για την ασφαλή τοποθέτηση της συσκευής και την εγγυημένη απόδοση ό- λων των λειτουργιών της πρέπει το δάπεδο εσοχής ντουλαπιού να έχει ομαλή επιφάνεια και να είναι οριζόντια ευθυγραμμισμένο. Το δάπεδο εσοχής ντουλαπιού πρέπει να είναι από σκληρό και ανθεκτικό υλικό. Λόγω του μεγάλου βάρους μιας συσκευής γεμάτης με τρόφιμα, απαιτείται ένα δάπεδο εξαιρετικά ανθεκτικό. Απευθυνθείτε, αν χρειαστεί, σε αρχιτέκτονα ή υπεύθυνο μηχανικό. Το βάρος μιας συσκευής γεμάτης με τρόφιμα κυμαίνεται γύρω στα 540 κιλά. Πλευρά ανοίγματος πόρτας Η συσκευή παραδίδεται με σταθερή πλευρά ανοίγματος πόρτας. Αν θέλετε να αλλάξετε την πλευρά ανοίγματος πόρτας, απευθυνθείτε στο Miele Service. Σε καμία περίπτωση δεν επιτρέπεται να επιχειρήσετε την αλλαγή ανοίγματος πόρτας μόνοι σας. Έπιπλά/τοιχώματα Η συσκευή θα συνδεθεί σταθερά με βίδες με τα έπιπλά/τοιχώματα που βρίσκονται δίπλα της ή από πάνω της. Για το λόγω αυτό πρέπει όλα τα έπιπλα/ τοιχώματα, στα οποία πρόκειται να στερεωθεί η συσκευή, να είναι συνδεδεμένα με το δάπεδο εσοχής ή τον τοίχο. Είσοδος / έξοδος αέρα Τα ανοίγματα εισόδου/εξόδου αέρα δεν επιτρέπεται να καλύπτονται και να εμποδίζονται από διάφορα αντικείμενα. Επίσης πρέπει να τα καθαρίζετε τακτικά από τη σκόνη. 44

45 Οδηγίες τοποθέτησης Τοποθέτηση Side-by-side Αυτή η συσκευή μπορεί να τοποθετηθεί μαζί με ένα άλλο ψυγείο ή ψυγειοκαταψύκτη Side-by-side. Μπορείτε να προμηθευτείτε το σετ τοποθέτησης Side-by-side από το τμήμα ανταλλακτικών της Miele. Για τις δυνατότητες συνδυασμών της συσκευής σας, μπορείτε να πληροφορηθείτε από καταστήματα πώλησης προϊόντων Miele. Τοποθέτηση με ενδιάμεσο τοίχωμα με τη βοήθεια του σετ τοποθέτησης Sideby-side Το ενδιάμεσο τοίχωμα θα πρέπει να έχει πάχος τουλάχιστον 160 χιλιοστά. Η στερέωση των συσκευών περιγράφεται στις οδηγίες χρήσης του σετ τοποθέτησης Side-by-side. Τοποθέτηση χωρίς ενδιάμεσο τοίχωμα με τη βοήθεια του σετ τοποθέτησης Side-by-side Αν ανάμεσα στις συσκευές που είναι τοποθετημένες δίπλα-δίπλα υπάρχει ενδιάμεσο τοίχωμα πάχους μεταξύ 16 και 160 χιλιοστών, πρέπει η κάθε συσκευή να στερεωθεί μεμονωμένα στην εσοχή της με το παραδοτέο σετ τοποθέτησης. Επιπλέον χρειάζεστε το σετ τοποθέτησης Side-by-side. Αν ανάμεσα στις συσκευές που είναι τοποθετημένες δίπλα-δίπλα δεν υπάρχει ενδιάμεσο τοίχωμα, πρέπει οι συσκευές να συνδεθούν κατευθείαν μεταξύ τους με τη βοήθεια του σετ τοποθέτησης Side-byside. Τοποθέτηση με ενδιάμεσο τοίχωμα χωρίς σετ τοποθέτησης Side-by-side. Αν ανάμεσα στις συσκευές που είναι τοποθετημένες δίπλα-δίπλα υπάρχει ενδιάμεσο τοίχωμα πάχους μεγαλύτερου των 160 χιλιοστών, πρέπει η κάθε συσκευή να στερεωθεί μεμονωμένα στην εσοχή της με το παραδοτέο σετ τοποθέτησης (χωρίς το σετ τοποθέτησης Sideby-side). 45

46 Οδηγίες τοποθέτησης Περιορισμός γωνίας ανοίγματος της πόρτας Οι μεντεσέδες πόρτας είναι έτσι ρυθμισμένοι από το εργοστάσιο, ώστε η πόρτα να μπορεί να ανοίγει μέχρι τέρμα. Αν π.χ. με το άνοιγμα της πόρτας, αυτή κτυπάει σε έναν γειτονικό τοίχο, τότε θα πρέπει να περιοριστεί η γωνία ανοίγματος πόρτας στις 90 : Ανοίγετε την πόρτα της συσκευής. Τοποθετείτε τον πείρο περιορισμού από πάνω στον μεντεσέ. Η γωνία ανοίγματος της πόρτας της συσκευής έχει τώρα περιοριστεί στις

47 Διαστάσεις πόρτας (γωνία ανοίγματος 90 ) Οδηγίες τοποθέτησης * Ανάλογα με τη διαμόρφωση της κουζίνας, διαφέρουν και οι διαστάσεις της πρόσοψης επίπλου και των λαβών πόρτας. A B C Κ 1901 Vi 982 χιλστ. Πρόσοψη επίπλου (max. 38 χιλστ.)* Λαβή πόρτας* Διαστάσεις πόρτας (γωνία ανοίγματος 115 ) * Ανάλογα με τη διαμόρφωση της κουζίνας, διαφέρουν και οι διαστάσεις της πρόσοψης επίπλου και των λαβών πόρτας. A B C D Κ 1901 Vi 982 Πρόσοψη επίπλου Λαβή πόρτας* 428 χιλστ. (max. 38 χιλστ.)* χιλστ. 47

48 Διαστάσεις εντοιχισμού K 1901 Vi Πλάτος εσοχής εντοιχισμού Α χιλστ. 48

49 Διαστάσεις εντοιχισμού Τοποθέτηση της ηλεκτρικής σύνδεσης Διαστάσεις πρόσοψης επίπλου A B K 1901 Vi 2029 χιλστ. 908 χιλστ. 49

50 Εντοιχισμός Λόγω του βάρους και του όγκου της, η τοποθέτηση της συσκευής πρέπει να γίνει οπωσδήποτε με τη βοήθεια κι ενός δεύτερου ατόμου. Απαραίτητα εργαλεία και εξαρτήματα κρουστικό κατσαβίδι, κατσαβίδι torx, σφυροδράπανο, τρυπάνι με διαφορετικά μεγέθη, ανάλογα με το υλικό σφυρί, καστάνια (προσθήκη: καρυδάκι 8 mm), κολλητική ταινία γκαζοτανάλια αλφάδι γωνιόμετρο Σε περίπτωση σύνδεσης του ντουλαπιού εντοιχισμού με τον τοίχο από πίσω (βλ. κεφ. Εντοιχισμός): ανάλογα με το είδος του τοίχου κατάλληλα ουπατ/βίδες στερέωσης Άλλα εξαρτήματα σκάλα δίτροχο καρότσι ίσως χρειαστούν ξύλινοι δοκοί (διατομή τουλάχιστον 75 mm x 100 mm), σαν εναλλακτική ασφάλεια για να μη γείρει η συσκευή, με μήκος ανάλογο του πλάτους εσοχής εντοιχισμού ξυλόβιδες σε διαφορετικά μεγέθη Προαιρετικά εξαρτήματα σετ τοποθέτησης Side-by-side για την τοποθέτηση δύο συσκευών δίπλαδίπλα. 50

51 Ανοξείδωτες πόρτες Μπορείτε να προμηθευτείτε ανοξείδωτες πόρτες καθώς και το πλέγμα εξαερισμού της βάσης από το ειδικό εμπόριο ή από το τμήμα ανταλλακτικών της Miele. Βάρος πόρτας επίπλου Ελέγχετε και διασφαλίζετε πριν από την τοποθέτηση των πορτών, ότι το βάρος της πόρτας δεν υπερβαίνει το μέγιστο ε- πιτρεπόμενο όριο. Το μέγιστο βάρος για τη συσκευή K 1901 Vi είναι 37 κιλά. Οι εντοιχισμένες πόρτες επίπλου με μεγαλύτερο βάρος από αυτό που επιτρέπεται μπορεί να προκαλέσουν ζημιά στους μεντεσέδες πόρτας. Εντοιχισμός Εντοιχισμός της συσκευής σε διαχωριστικό τοίχωμα Σε περίπτωση που η συσκευή τοποθετηθεί σε διαχωριστικό τοίχωμα, πρέπει να καλύψετε την πλάτη του ντουλαπιού ε- ντοιχισμού, στην περιοχή της συσκευής, με διακοσμητική πλάκα επίπλου. Στο τέλος μιας σειράς επίπλων κουζίνας Όταν η μία πλευρά της συσκευής καταλήγει στο τέλος μιας σειράς επίπλων κουζίνας, πρέπει να την καλύψετε με μια πλαϊνή κάλυψη. Αυτή η πλαϊνή κάλυψη πρέπει να συνδεθεί σταθερά με τον τοίχο, το δάπεδο και τα πάνω ντουλάπια/τοιχώματα της εσοχής εντοιχισμού, πριν από τη τοποθέτηση της συσκευής στην εσοχή εντοιχισμού. Οι διαστάσεις της πλαϊνής κάλυψης πρέπει να είναι αντίστοιχες με τις διαστάσεις του απέναντι τοιχώματος επίπλου. 51

52 Εντοιχισμός Ευθυγράμμιση εσοχής εντοιχισμού Έλεγχος εσοχής εντοιχισμού Ελέγχετε τις διαστάσεις εντοιχισμού. Ελέγχετε τη θέση της ηλεκτρικής σύνδεσης (βλέπε κεφ. "Ηλεκτρική σύνδεση"). Ελέγχετε τη στερέωση των γύρω επίπλων/τοιχωμάτων. Όλα τα μέρη επίπλου γύρω από την εσοχή εντοιχισμού πρέπει να είναι σταθερά συνδεδεμένα με τον τοίχο. Ελέγχετε τα γειτονικά μέρη ντουλαπιών ως προς την ευχέρεια ανοίγματος των πορτών τους. Πριν από τον εντοιχισμό της συσκευής, ευθυγραμμίζετε το ντουλάπι προσεκτικά με ένα αλφάδι. Οι άκρες του ντουλαπιού πρέπει να βρίσκονται σε γωνία 90 μεταξύ τους, αλλιώς η πόρτα επίπλου δεν θα ευθυγραμμίζεται με τις 4 γωνίες του ντουλαπιού. Τα πλαϊνά τοιχώματα της εσοχής ε- ντοιχισμού πρέπει να είναι λεία και ευθυγραμμισμένα. Τα τοιχώματα γύρω από την εσοχή ε- ντοιχισμού πρέπει να έχουν πάχος τουλάχιστον 16 χιλστ. Το σοβατεπί πρέπει να έχει πάχος τουλάχιστον 13 χιλστ. (συνιστάται: 19 χιλστ.). Πριν τον εντοιχισμό της συσκευής Προσοχή! Η συσκευή είναι πολύ βαριά και τείνει με το άνοιγμα της πόρτας να γέρνει προς τα εμπρός. Πριν τον εντοιχισμό, αφαιρείτε όλα τα εξαρτήματα από τη συσκευή ή από το εξωτερικό πίσω τοίχωμά της. Αφαιρείτε το στήριγμα καλωδίου από την πλάτη της συσκευής. Ελέγχετε, αν όλα τα τμήματα στην πλάτη της συσκευής κινούνται ελεύθερα. Αν κάποιο τμήμα εμποδίζει, το λυγίζετε προσεκτικά προς τα έξω. Για να προστατέψετε το δάπεδο της εσοχής εντοιχισμού κατά την τοποθέτηση της συσκευής: στερεώνετε στο προβλεπόμενο δάπεδο τοποθέτησης ένα υπόλοιπο κομμάτι μοκέτας ή άλλη κάλυψη δαπέδου. 52

53 Εντοιχισμός Έχοντας τη συσκευή στο δάπεδο, μπορείτε με τις ροδέλες να μετακινήσετε την πίσω πλευρά της. Προετοιμασία εσοχής εντοιχισμού Μην απομακρύνετε τα βοηθητικά ε- ξαρτήματα ρύθμισης από την πόρτα. Θα τα χρειαστείτε αργότερα για την τοποθέτηση στην εσοχή εντοιχισμού. Ελέγχετε τη συσκευή για τυχόν ζημιές κατά τη μεταφορά της. Μην τοποθετείτε μια συσκευή η ο- ποία παρουσιάζει ζημιές. Κρατάτε κλειστή την πόρτα της συσκευής, έως τη στιγμή που θα στερεωθεί η συσκευή στην εσοχή. Λόγω του μεγέθους και του βάρους της συσκευής, πρέπει αφού τη στερεώσετε στην εσοχή να βεβαιωθείτε ότι δε μπορεί πλέον να γείρει. Υλικό εντοιχισμού Το υλικό εντοιχισμού βρίσκεται στα συνοδευτικά εξαρτήματα της συσκευής. Οι πλαστικές σακούλες χαρακτηρίζονται με γράμματα της αλφαβήτου. Για κάθε ένα από τα βήματα που ακολουθούν, θα αναφέρεται το γράμμα της σακούλας με το απαραίτητο υλικό. Ξεβιδώνετε τις γωνιές με τις οποίες είναι στερεωμένη η συσκευή στην παλέτα. Προσοχή! Να έχετε υπόψη σας, ότι η συσκευή δεν στέκεται πλέον με ασφάλεια σταθερά. Με τη βοήθεια περισσότερων ατόμων, ανασηκώνετε προσεκτικά τη συσκευή από την παλέτα, πρώτα από την πίσω πλευρά της. Χρησιμοποιείτε το συνοδευτικό κατσαβίδι torx για να σφίγγετε τις βίδες. 53

54 Εντοιχισμός Ασφάλεια για να μη γείρει η συσκευή Με την ασφάλεια αυτή, η συσκευή στερεώνεται με σταθερότητα στην εσοχή και αποφεύγετε τον κίνδυνο να γείρει η συσκευή. Χρησιμοποιείτε για κάθε μεμονωμένη συσκευή ή για τον συνδυασμό Side-byside από δύο ασφάλειες. Αν η εσοχή εντοιχισμού έχει μεγαλύτερο βάθος από ότι η συσκευή, τοποθετήστε έναν μασίφ ξύλινο δοκό πίσω από την ασφάλεια (ασφάλεια για να μη γείρει η συσκευή) και στερεώστε σταθερά τον δοκό στο δάπεδο ή στον τοίχο. Το μήκος του ξύλινου δοκού πρέπει να είναι αντίστοιχο με το πλάτος της εσοχής εντοιχισμού. Μαρκάρετε μέσα από τις ασφάλειες τα ανοίγματα που πρέπει να γίνουν με το τρυπάνι πάνω στο δάπεδο της εσοχής εντοιχισμού. Βάζετε στην άκρη τις ασφάλειες. Θα τις χρειαστείτε αργότερα. Στο συνοδευτικό υλικό θα βρείτε βίδες στερέωσης για διάφορες περιπτώσεις χρήσης/διάφορα υλικά. Σε περίπτωση που οι συνοδευτικές βίδες δεν εγγυώνται τη σίγουρη στερέωση της ασφάλειας, θα πρέπει να επιλέξετε ένα άλλο υλικό για τη στερέωση της ασφάλειας. Η απόσταση "D" ανάμεσα στις ασφάλειες αντιστοιχεί ακριβώς στο πλάτος της συσκευής. Τοποθετείτε τις ασφάλειες αριστερά και δεξιά στην εσοχή, έτσι ώστε να α- κουμπάνε ευθυγραμμισμένες στο τοίχωμα εσοχής. 54 Προετοιμάζετε τα εξής ανοίγματα με το τρυπάνι: 3 χιλστ. διάμετρος για τις βίδες-5 x 60 χιλστ. 2 χιλστ. διάμετρος για τις βίδες-4 x 15 χιλστ. Στερεώνετε τώρα τις ασφάλειες στην εσοχή εντοιχισμού. Βεβαιωθείτε ότι οι βίδες εισχωρούν τουλάχιστον κατά 19 χιλστ. μέσα στο δάπεδο και στο πλαϊνό τοίχωμα.

55 Σε περίπτωση που δεν μπορεί να στερεωθεί σταθερά στην εσοχή η ασφάλεια για να μη γείρει η συσκευή, θα πρέπει να βιδώσετε οπωσδήποτε σφιχτά και σε πολλά σημεία το ντουλάπι εντοιχισμού με τον τοίχο πίσω από αυτό. Μόνο με αυτόν τον τρόπο μπορείτε να διασφαλίσετε ότι δε θα γείρει η συσκευή που θα στερεώσετε αργότερα στο ντουλάπι! Σε περίπτωση ντουλαπιού εντοιχισμού με πλάτη Εντοιχισμός Σε περίπτωση ντουλαπιού εντοιχισμού χωρίς πλάτη Βιδώστε την πλάτη του ντουλαπιού ε- ντοιχισμού σε πολλά σημεία στον τοίχο πίσω από αυτό χρησιμοποιώντας κατάλληλες γωνίες στερέωσης. Για αυτό χρησιμοποιήστε κατάλληλα ούπατ/βίδες στερέωσης ανάλογα με το είδος του τοίχου. Βιδώστε την πλάτη του ντουλαπιού ε- ντοιχισμού σε πολλά σημεία άμεσα στον τοίχο πίσω από αυτό. Για αυτό χρησιμοποιήστε κατάλληλα ούπατ/βίδες στερέωσης ανάλογα με το είδος του τοίχου. 55

56 Εντοιχισμός Στερέωση εναλλακτικής ασφάλειας για να μη γείρει η συσκευή Η συσκευή μπορεί εναλλακτικά να στερεωθεί με τη βοήθεια μίας ξύλινης δοκού, πάνω από τη συσκευή. Εδώ δεν επιτρέπεται να παραμείνει καμία σχισμή ανάμεσα στη συσκευή και στην ξύλινη δοκό. Μαρκάρετε τη θέση της κάτω άκρης της ξύλινης δοκού στο πίσω τοίχωμα της εσοχής εντοιχισμού. Επιλέγετε το μήκος βίδας να είναι α- ντίστοιχο με το πάχος της ξύλινης δοκού. Υπολογίζετε το σωστό αριθμό από βίδες, ανάλογα με το πλάτος της ε- σοχής εντοιχισμού, έτσι ώστε να είναι εγγυημένη η ασφαλής στερέωση της δοκού. Ελέγχετε, πού υπάρχουν ορθοστάτες στην περιοχή του πίσω τοιχώματος της εσοχής εντοιχισμού και μαρκάρετε ανάλογα τις τρύπες για το τρυπάνι στη δοκό. Ανοίγετε τις τρύπες με το τρυπάνι στην ξύλινη δοκό. Στερεώνετε την ξύλινη δοκό στο πίσω τοίχωμα της εσοχής. Η ξύλινη δοκός πρέπει να έχει διατομή τουλάχιστον 75 x 100 χιλστ. Το μήκος της ξύλινης δοκού θα πρέπει να αντιστοιχεί στο πλάτος της εσοχής εντοιχισμού Αν η εσοχή εντοιχισμού έχει μεγαλύτερο βάθος από τη συσκευή, χρησιμοποιήστε μία ξύλινη δοκό με μεγαλύτερη διατομή ή μία δεύτερη ξύλινη δοκό. Η ξύλινη δοκός πρέπει να καλύπτει τη συσκευή τουλάχιστον κατά 50,8 χιλστ. 56

57 Εντοιχισμός Τοποθέτηση της συσκευής στην εσοχή εντοιχισμού Αν θέλετε να τοποθετήσετε δύο συσκευές με διάταξη Side-by-side, τώρα είναι η στιγμή που πρέπει να συνδέσετε τις δύο συσκευές μεταξύ τους (βλέπε οδηγίες χρήσης του σετ τοποθέτησης Side-by-side). Για να προστατευθούν οι γειτονικές πόρτες επίπλου, στερεώνετε και στις δύο πλαϊνές πλευρές το συνοδευτικό προστατευτικό υλικό άκρων. Βάζετε το φις καλωδίου στην πρίζα. Ξεβιδώνετε το σοβατεπί. Η πρίζα θα πρέπει να βρίσκεται δίπλα από τη συσκευή και να είναι εύκολα προσιτή. Αλλιώς θα πρέπει να υπάρχει η δυνατότητα λειτουργίας/διακοπής της συσκευής μέσω εξωτερικού διακόπτη πολλαπλών πόλων, με αρκετά ανοίγματα επαφών. Στην τοποθέτηση Side-by-side κάθε συσκευή πρέπει να συνδέεται σε ξεχωριστή πρίζα. 57

58 Εντοιχισμός Για να μη μείνει το καλώδιο πίσω από τη συσκευή: Στερεώνετε έναν σπάγκο στο κέντρο του καλωδίου και τη στιγμή που σπρώχνετε τη συσκευή μέσα στην ε- σοχή, τραβάτε το καλώδιο κάτω από τη συσκευή προς τα εμπρός. Σπρώχνετε προσεκτικά τη συσκευή μέσα στην εσοχή, έτσι ώστε τα ρυθμιζόμενα πόδια της συσκευής να μαγκώσουν στις ασφάλειες. Αν η συσκευή δεν σύρεται εύκολα μέσα στην εσοχή, επειδή π.χ. το δάπεδο δεν είναι λείο: ξεβιδώνετε λίγο τις πίσω ρυθμιζόμενες ροδέλες (βλέπε "Ευθυγράμμιση συσκευής") και σπρώχνετε τη συσκευή στην εσοχή εντοιχισμού. Προσέχετε όταν σπρώχνετε τη συσκευή μέσα στην εσοχή, να μην προκληθεί ζημιά στην ηλεκτρική σύνδεση. Αφαιρείτε το προστατευτικό άκρων από τις γειτονικές πόρτες επίπλου. 58

59 Ευθυγράμμιση συσκευής Ευθυγραμμίζετε τη συσκευή με τις γειτονικές πόρτες επίπλου. Εντοιχισμός Ξεβιδώνετε τα ρυθμιζόμενα πόδια, μέχρι του σημείου που το μαρκάρισμα πάνω στο σοβατεπί να φθάσει την α- ναγραφόμενη διάσταση (32 χιλστ.). Η διάσταση των 32 χιλστ. αφορά σε ύ- ψος εσοχής 2134 χιλστ. Προσοχή! Ξεβιδώνετε τα ρυθμιζόμενα πόδια, μόνο μέχρι του σημείου που το μαρκάρισμα πάνω στο σοβατεπί να φθάσει την αναγραφόμενη διάσταση, 62 χιλστ. (μεγ. ύψος εσοχής 2164 χιλστ.). Διαφορετικά θα προκληθεί ζημιά στη ρύθμιση των ποδιών πίσω! Τα βοηθητικά εξαρτήματα ρύθμισης στην πόρτα της συσκευής έχουν κατασκευαστεί για πάχος πόρτας επίπλου 19 χιλστ. ή 38 χιλστ. Τα μπροστινά και τα πίσω πόδια τοποθέτησης είναι ρυθμιζόμενα ως προς το ύ- ψος και μπορούν να ρυθμιστούν από μπροστά: Πόδια μπροστά: Ρύθμιση από πάνω με μία καστάνια (προσθήκη: καρυδάκι 8 mm). Πόδια πίσω: Ρύθμιση με ένα κρουστικό κατσαβίδι ή μία καστάνια (προσθήκη: καρυδάκι 8 mm) για μικρορύθμιση. Για την ευθυγράμμιση τοποθετείτε ένα αλφάδι πάνω από τα βοηθητικά εξαρτήματα ρύθμισης στην πόρτα. Προσοχή! Ξεβιδώνετε τα πόδια τοποθέτησης σταδιακά: πάντα εναλλάξ δεξιά, αριστερά κλπ. Ευθυγραμμίζετε ακόμη μια φορά τη συσκευή με το αλφάδι. Αν έχετε χρησιμοποιήσει ως εναλλακτική ασφάλεια μία ξύλινη δοκό πάνω από τη συσκευή, πρέπει να στρέψετε τη συσκευή έναντι της ξύλινης δοκού, μέχρι του σημείου που σταματάει. 59

60 Εντοιχισμός Στερέωση της συσκευής στην εσοχή εντοιχισμού Στερεώνετε τα πλαϊνά λαμάκια στερέωσης με τις βίδες. Βιδώνετε ψηλά τα λαμάκια της λαμαρίνας στερέωσης με τα έπιπλα/ τοιχώματα που βρίσκονται από πάνω. Αν δεν υπάρχει δυνατότητα να στερεώσετε την πάνω πλευρά της συσκευής, μπορείτε να τη στερεώσετε με τα πλαϊνά λαμάκια στερέωσης στην εσοχή: Αν είναι απαραίτητο, κόβετε και κονταίνετε τον πήχη κάλυψης στο απαραίτητο ύψος. Τοποθετείτε τους δύο πήχεις κάλυψης, τον έναν πάνω στον άλλον. Εφαρμόζετε τον συναρμολογημένο πήχη κάλυψης με τέτοιο τρόπο, ώστε να βεβαιωθείτε ακουστικά για την εφαρμογή του. Ξεδιπλώνετε τα πλαϊνά λαμάκια στερέωσης. 60
