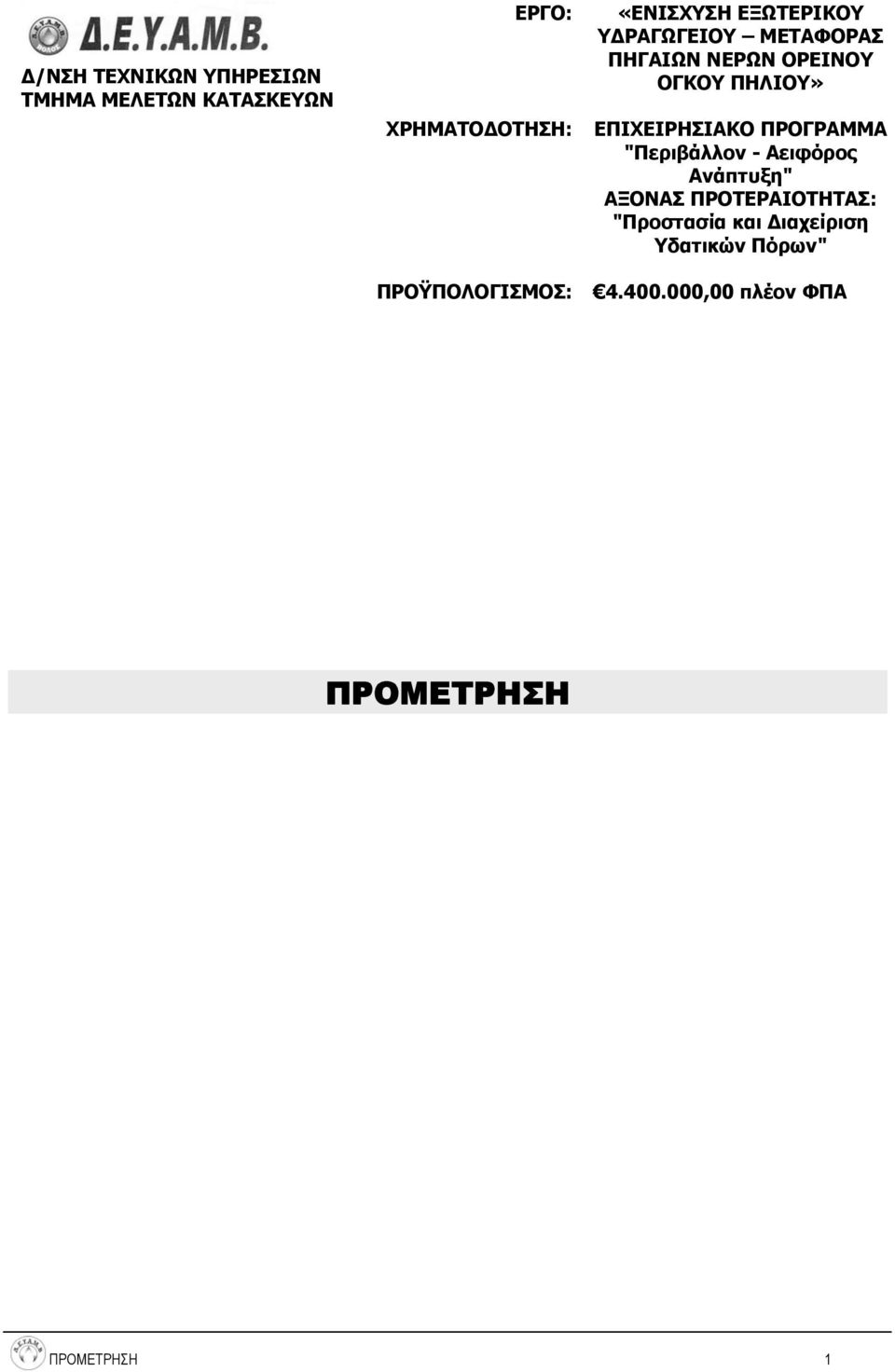

1 ΔΗΜΟΤΙΚΗ ΕΠΙΧΕΙΡΗΣΗ ΥΔΡΕΥΣΗΣ ΑΠΟΧΕΤΕΥΣΗΣ ΜΕΙΖΟΝΟΣ ΠΕΡΙΟΧΗΣ ΒΟΛΟΥ ΟΝΟΜΑΣΙΑ ΕΡΓΟΥ «ΕΝΙΣΧΥΣΗ ΕΞΩΤΕΡΙΚΟΥ ΥΔΡΑΓΩΓΕΙΟΥ ΜΕΤΑΦΟΡΑΣ ΠΗΓΑΙΩΝ ΝΕΡΩΝ ΟΡΕΙΝΟΥ ΟΓΚΟΥ ΠΗΛΙΟΥ» ΤΙΤΛΟΣ ΤΕΥΧΟΥΣ 5. ΠΡΟΜΕΤΡΗΣΗ ΜΕΛΕΤΗΤΗΣ ΔΙΕΥΘΥΝΣΗ ΤΕΧΝΙΚΩΝ ΥΠΗΡΕΣΙΩΝ ΤΜΗΜΑ ΜΕΛΕΤΩΝ ΚΑΤΑΣΚΕΥΩΝ Βόλος, 2011

ΝΕΡΩΝ ΟΡΕΙΝΟΥ ΟΓΚΟΥ ΠΗΛΙΟΥ» ΤΙΤΛΟΣ ΤΕΥΧΟΥΣ 5.

2 Δ/ΝΣΗ ΤΕΧΝΙΚΩΝ ΥΠΗΡΕΣΙΩΝ ΤΜΗΜΑ ΜΕΛΕΤΩΝ ΚΑΤΑΣΚΕΥΩΝ ΕΡΓΟ: ΧΡΗΜΑΤΟΔΟΤΗΣΗ: ΠΡΟΫΠΟΛΟΓΙΣΜΟΣ: «ΕΝΙΣΧΥΣΗ ΕΞΩΤΕΡΙΚΟΥ ΥΔΡΑΓΩΓΕΙΟΥ ΜΕΤΑΦΟΡΑΣ ΠΗΓΑΙΩΝ ΝΕΡΩΝ ΟΡΕΙΝΟΥ ΟΓΚΟΥ ΠΗΛΙΟΥ» ΕΠΙΧΕΙΡΗΣΙΑΚΟ ΠΡΟΓΡΑΜΜΑ "Περιβάλλον - Αειφόρος Ανάπτυξη" ΑΞΟΝΑΣ ΠΡΟΤΕΡΑΙΟΤΗΤΑΣ: "Προστασία και Διαχείριση Υδατικών Πόρων" ,00 πλέον ΦΠΑ ΠΡΟΜΕΤΡΗΣΗ ΠΡΟΜΕΤΡΗΣΗ 1

ΟΓΚΟΥ ΠΗΛΙΟΥ» ΕΠΙΧΕΙΡΗΣΙΑΚΟ ΠΡΟΓΡΑΜΜΑ "Περιβάλλον - Αειφόρος Ανάπτυξη" ΑΞΟΝΑΣ

3 Ι. ΧΩΜΑΤΟΥΡΓΙΚΕΣ ΕΡΓΑΣΙΕΣ 1 Εκσκαφή ορυγμάτων υπογείων δικτύων σε έδαφος γαιώδες ή ημιβραχώδες Με πλάτος πυθμένα έως 3,00 m, με την πλευρική απόθεση των προϊόντων εκσκαφής. Για βάθος ορύγματος έως 4,00 m από πίνακα προμέτρησης χωματουργικών: m3 2 Εκσκαφή ορυγμάτων υπογείων δικτύων σε έδαφος γαιώδες ή ημιβραχώδες. Με πλάτος πυθμένα έως 3,00 m, με την φόρτωση των προϊόντων εκσκαφής επί αυτοκινήτου, την σταλία του αυτοκινήτου και την μεταφορά σε οποιαδήποτε απόσταση. Για βάθος ορύγματος έως 4,00 m. 3 Εκσκαφή ορυγμάτων υπογείων δικτύων σε έδαφος βραχώδες Με πλάτος πυθμένα έως 3,00 m, με την πλευρική απόθεση των προϊόντων εκσκαφής. Για βάθος ορύγματος έως 4,00 m. από πίνακα προμέτρησης χωματουργικών: m3 4 Εκσκαφή ορυγμάτων υπογείων δικτύων σε έδαφος βραχώδες Με πλάτος πυθμένα έως 3,00 m, με την φόρτωση των προϊόντων εκσκαφής επί αυτοκινήτου, την σταλία του αυτοκινήτου και την μεταφορά σε οποιαδήποτε απόσταση. Για βάθος ορύγματος έως 4,00 m. 5 Προσαύξηση τιμών εκσκαφών ορυγμάτων υπογείων δικτύων για την αντιμετώπιση προσθέτων δυσχερειών από διερχόμενα κατά μήκος δίκτυα ΟΚΩ. ενδεικτική ποσότητα: 100 μμ 6 Φορτοεκφόρτωση προϊόντων εκσκαφής γαιωδών ή ημιβραχωδών και αμμοχάλικων με την μεταφορά σε οποιαδήποτε απόσταση. από πίνακα προμέτρησης χωματουργικών: 100 m3 7 Φορτοεκφόρτωση βραχωδών υλικών ή καθαιρεθέντος οπλισμένου ή άοπλου σκυροδέματος με την μεταφορά σε οποιαδήποτε απόσταση από πίνακα προμέτρησης χωματουργικών: m3 8 Επιχώσεις ορυγμάτων με προϊόντα εκσκαφών με ιδιαίτερες απαιτήσεις συμπύκνωσης από πίνακα προμέτρησης χωματουργικών: m3 9 Διάστρωση και εγκιβωτισμός σωλήνων με άμμο λατομείου. από πίνακα προμέτρησης χωματουργικών: m3 10 Επίχωση κάθε είδους ορυγμάτων εντός ή εκτός κατοικημένης περιοχής με θραυστό υλικό λατομείου της Π.Τ.Π Για συνολικό πάχος επίχωσης έως 50 cm.

Με πλάτος πυθμένα έως 3,00 m, με την φόρτωση των προϊόντων εκσκαφής επί αυτοκινήτου, την σταλία του αυτοκινήτου και την μεταφορά σε οποιαδήποτε απόσταση. Για βάθος ορύγματος έως 4,00 m.

4 11 Επίχωση κάθε είδους ορυγμάτων εντός ή εκτός κατοικημένης περιοχής με θραυστό υλικό λατομείου της Π.Τ.Π Για συνολικό πάχος επίχωσης άνω των 50 cm από πίνακα προμέτρησης χωματουργικών: m3 ΙI. ΥΔΡΑΥΛΙΚΕΣ ΕΡΓΑΣΙΕΣ 12 Φλάτζες συγκόλλησης χαλύβδινες. ενδεικτική ποσότητα: 100 kg 13 Καμπύλες, συστολές και συναρμογές χαλυβδοσωλήνων. από πίνακα προμέτρησης αγωγών: 10% * = kg 14 Κατασκευή ευθυγράμμων τμημάτων δικτύου με χαλυβδοσωλήνες. Χαλυβδοσωλήνες με εσωτερική προστασία από λιθανθρακόπισσα (ασφαλτική βάση) και εξωτερική προστασία με λιθανθρακόπισσα (ασφαλτική βάση) και διπλή στρώση υαλοπάνου. ενδεικτική ποσότητα: 100 kg 15 Κατασκευή ευθυγράμμων τμημάτων δικτύου με χαλυβδοσωλήνες. Χαλυβδοσωλήνες με εξωτερική μόνωση με λιθανθρα-κόπισσα (ασφαλτική βάση) και πολυαιθυλένιο και εσωτερική μόνωση με εποξειδική ρητίνη. ενδεικτική ποσότητα: 100 kg 16 Κατασκευή ευθυγράμμων τμημάτων δικτύου με χαλυβδοσωλήνες. Χαλυβδοσωλήνες με εξωτερική μόνωση με λιθανθρα-κόπισσα (ασφαλτική βάση) και πολυαιθυλένιο και εσωτερική μόνωση με σκυρόδεμα από πίνακα προμέτρησης αγωγών: kg 17 Παραγωγή, μεταφορά, διάστρωση, συμπύκνωση και συντήρηση σκυροδέματος. Για κατασκευές από σκυρόδεμα κατηγορίας C10/12 18 Παραγωγή, μεταφορά, διάστρωση, συμπύκνωση και συντήρηση σκυροδέματος. Για κατασκευές από σκυρόδεμα κατηγορίας C20/25 Σώματα αγκύρωσης α = 0,80 m 18 * 1,20 * 1,20 * 0,80 * 2 = 41,47 Σώματα αγκύρωσης α = 1,20 m 14 * 1,20 * 1,20 * 1,20 * 2 = 48,38 Σώματα αγκύρωσης α = 1,90 m 2 * 1,20 * 1,20 * 1,90 * 2 = 10,94 100, m3 19 Προμήθεια και τοποθέτηση σιδηρού οπλισμού Β500C σκυροδεμάτων Σώματα αγκύρωσης α = 0,80 m 18 * 88,84 = 1.599,10 Σώματα αγκύρωσης α = 1,20 m 14 * 116,09 = 1.625,30 Σώματα αγκύρωσης α = 1,90 m 2 * 175,86 = 351, , kg

800 kg 14 Κατασκευή ευθυγράμμων τμημάτων δικτύου με χαλυβδοσωλήνες.

5 20 Ξυλότυποι ή σιδηρότυποι επιπέδων επιφανειών Σώματα αγκύρωσης α = 0,80 m 18 * 1,20 * 0,80 * 2 * 2 = 69,12 Σώματα αγκύρωσης α = 1,20 m 14 * 1,20 * 1,20 * 2 * 2 = 80,64 Σώματα αγκύρωσης α = 1,90 m 2 * 1,20 * 1,90 * 2 * 2 = 18,24 168, m2 21 Βαλβίδες εισαγωγής-εξαγωγής αέρα διπλής ενεργείας, παλινδρομικού τύπου Ονομαστικής πίεσης 16 atm Ονομαστικής διαμέτρου DN 80 mm 22 Βαλβίδες εισαγωγής-εξαγωγής αέρα διπλής ενεργείας, παλινδρομικού τύπου Ονομαστικής πίεσης 25 atm Ονομαστικής διαμέτρου DN 80 mm 23 Βαλβίδες εισαγωγής-εξαγωγής αέρα διπλής ενεργείας, παλινδρομικού τύπου Ονομαστικής πίεσης 40 atm Ονομαστικής διαμέτρου DN 150 mm 24 Δικλείδες χυτοσιδηρές συρταρωτές, με την προμήθεια, μεταφορά επί τόπου και πλήρη εγκατάσταση Με ωτίδες, ονομαστικής πίεσης 16 atm Ονομαστικής διαμέτρου DN 80 mm 25 Δικλείδες χυτοσιδηρές συρταρωτές, με την προμήθεια, μεταφορά επί τόπου και πλήρη εγκατάσταση Με ωτίδες, ονομαστικής πίεσης 25 atm Ονομαστικής διαμέτρου DN 80 mm 26 Δικλείδες χυτοσιδηρές συρταρωτές, με την προμήθεια, μεταφορά επί τόπου και πλήρη εγκατάσταση Με ωτίδες, ονομαστικής πίεσης 40 atm Ονομαστικής διαμέτρου DN 150 mm 27 Προκατασκευασμένα κυκλικά φρεάτια επίσκεψης αγωγών ακαθάρτων εντός κατοικημένων περιοχών Φρεάτιο εσωτ.διαμέτρου 1,50 m από οριζοντιογραφίες: 6 τεμ Βόλος, ΣΥΝΤΑΧΘΗΚΕ ΕΛΕΓΧΘΗΚΕ ΘΕΩΡΗΘΗΚΕ Ο Δ/ΝΤΗΣ ΤΕΧΝΙΚΩΝ ΥΠΗΡΕΣΙΩΝ ΧΡΥΣΟΣΤΟΜΟΣ ΦΑΦΟΥΤΗΣ ΣΤΑΥΡΟΣ ΤΖΙΝΗΣ ΔΗΜΗΤΡΗΣ ΚΟΥΤΣΙΦΕΛΗΣ Πολιτικός Μηχανικός Πολιτικός Μηχανικός Ηλεκτρολόγος Μηχανικός

εισαγωγής-εξαγωγής αέρα διπλής ενεργείας, παλινδρομικού τύπου Ονομαστικής πίεσης 25 atm Ονομαστικής διαμέτρου DN 80 mm 23 Βαλβίδες εισαγωγής-εξαγωγής αέρα διπλής ενεργείας, παλινδρομικού τύπου

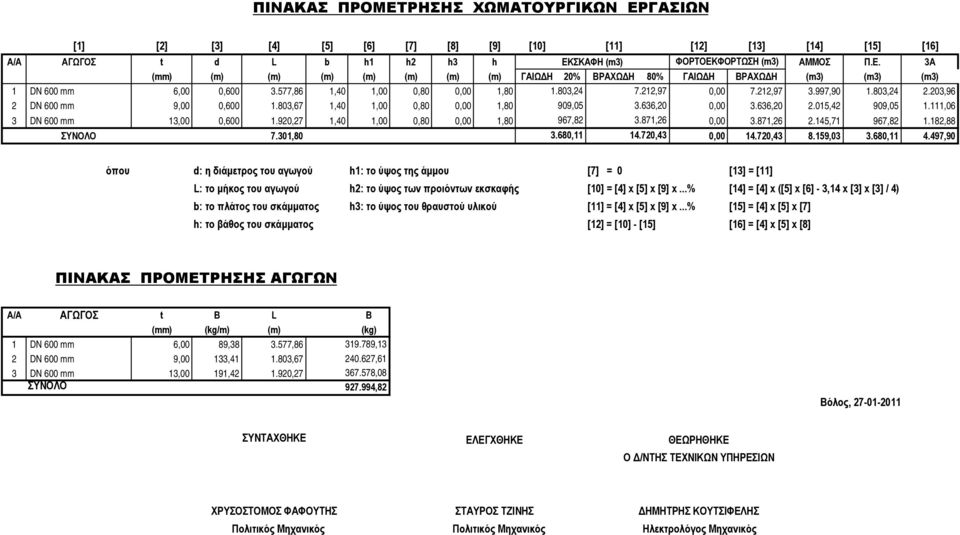

6 ΠΙΝΑΚΑΣ ΠΡΟΜΕΤΡΗΣΗΣ ΧΩΜAΤΟΥΡΓΙΚΩΝ ΕΡΓΑΣΙΩΝ [1] [2] [3] [4] [5] [6] [7] [8] [9] [10] [11] [12] [13] [14] [15] [16] Α/Α ΑΓΩΓΟΣ t d L b h1 h2 h3 h ΕΚΣΚΑΦΗ (m3) ΦΟΡΤΟΕΚΦΟΡΤΩΣΗ (m3) ΑΜΜΟΣ Π.Ε. 3Α (mm) (m) (m) (m) (m) (m) (m) (m) ΓΑΙΩΔΗ 20% ΒΡΑΧΩΔΗ 80% ΓΑΙΩΔΗ ΒΡΑΧΩΔΗ (m3) (m3) (m3) 1 DN 600 mm 6,00 0, ,86 1,40 1,00 0,80 0,00 1, , ,97 0, , , , ,96 2 DN 600 mm 9,00 0, ,67 1,40 1,00 0,80 0,00 1,80 909, ,20 0, , ,42 909, ,06 3 DN 600 mm 13,00 0, ,27 1,40 1,00 0,80 0,00 1,80 967, ,26 0, , ,71 967, ,88 ΣΥΝΟΛΟ 7.301, , ,43 0, , , , ,90 όπου d: η διάμετρος του αγωγού h1: το ύψος της άμμου [7] = 0 [13] = [11] L: το μήκος του αγωγού h2: το ύψος των προιόντων εκσκαφής [10] = [4] x [5] x [9] x...% [14] = [4] x ([5] x [6] - 3,14 x [3] x [3] / 4) b: το πλάτος του σκάμματος h3: το ύψος του θραυστού υλικού [11] = [4] x [5] x [9] x...% [15] = [4] x [5] x [7] h: το βάθος του σκάμματος [12] = [10] - [15] [16] = [4] x [5] x [8] ΠΙΝΑΚΑΣ ΠΡΟΜΕΤΡΗΣΗΣ ΑΓΩΓΩΝ Α/Α ΑΓΩΓΟΣ t B L B (mm) (kg/m) (m) (kg) 1 DN 600 mm 6,00 89, , ,13 2 DN 600 mm 9,00 133, , ,61 3 DN 600 mm 13,00 191, , ,08 ΣΥΝΟΛΟ ,82 Βόλος, ΣΥΝΤΑΧΘΗΚΕ ΕΛΕΓΧΘΗΚΕ ΘΕΩΡΗΘΗΚΕ Ο Δ/ΝΤΗΣ ΤΕΧΝΙΚΩΝ ΥΠΗΡΕΣΙΩΝ ΧΡΥΣΟΣΤΟΜΟΣ ΦΑΦΟΥΤΗΣ ΣΤΑΥΡΟΣ ΤΖΙΝΗΣ ΔΗΜΗΤΡΗΣ ΚΟΥΤΣΙΦΕΛΗΣ Πολιτικός Μηχανικός Πολιτικός Μηχανικός Ηλεκτρολόγος Μηχανικός

111,06 3 DN 600 mm 13,00 0,600 1.920,27 1,40 1,00 0,80 0,00 1,80 967,82 3.871,26 0,00 3.871,26 2.145,71 967,82 1.182,88 ΣΥΝΟΛΟ 7.301,80 3.680,11 14.720,43 0,00 14.720,43 8.159,03 3.680,11 4.
