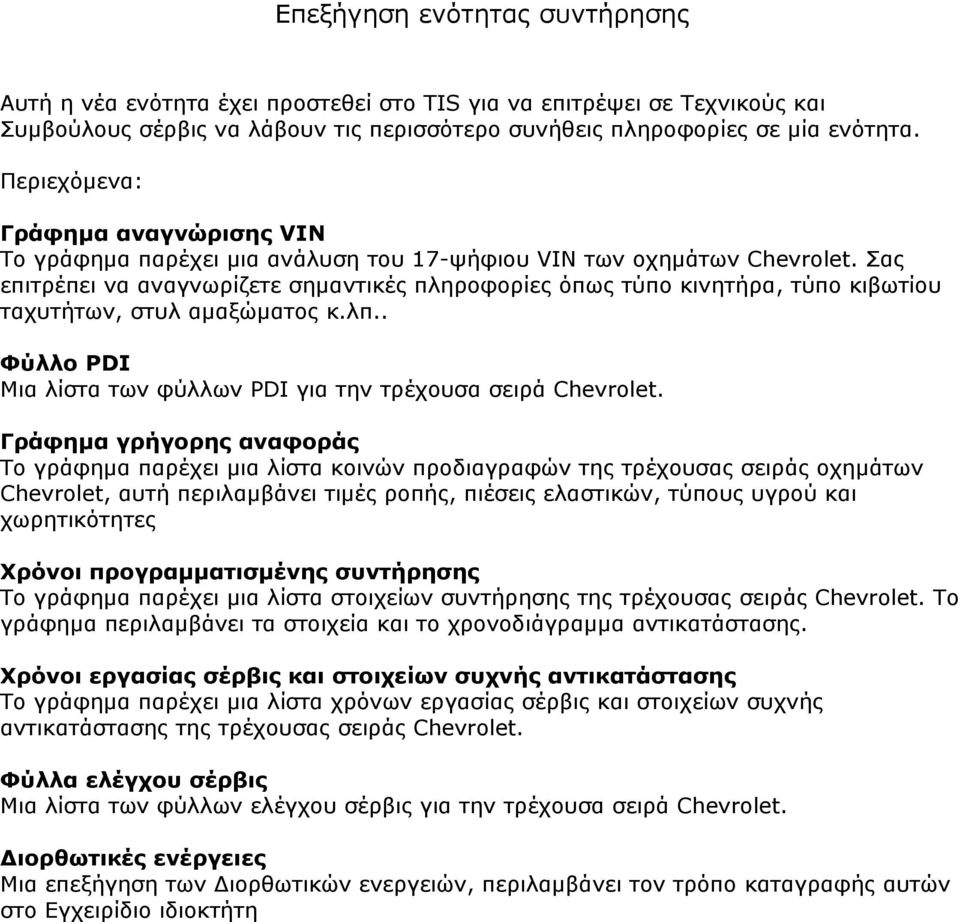

1 Επεξήγηση ενότητας συντήρησης Αυτή η νέα ενότητα έχει προστεθεί στο TIS για να επιτρέψει σε Τεχνικούς και Συμβούλους σέρβις να λάβουν τις περισσότερο συνήθεις πληροφορίες σε μία ενότητα. Περιεχόμενα: Γράφημα αναγνώρισης VIN Το γράφημα παρέχει μια ανάλυση του 17-ψήφιου VIN των οχημάτων Chevrolet. Σας επιτρέπει να αναγνωρίζετε σημαντικές πληροφορίες όπως τύπο κινητήρα, τύπο κιβωτίου ταχυτήτων, στυλ αμαξώματος κ.λπ.. Φύλλο PDI Μια λίστα των φύλλων PDI για την τρέχουσα σειρά Chevrolet. Γράφημα γρήγορης αναφοράς Το γράφημα παρέχει μια λίστα κοινών προδιαγραφών της τρέχουσας σειράς οχημάτων Chevrolet, αυτή περιλαμβάνει τιμές ροπής, πιέσεις ελαστικών, τύπους υγρού και χωρητικότητες Χρόνοι προγραμματισμένης συντήρησης Το γράφημα παρέχει μια λίστα στοιχείων συντήρησης της τρέχουσας σειράς Chevrolet. Το γράφημα περιλαμβάνει τα στοιχεία και το χρονοδιάγραμμα αντικατάστασης. Χρόνοι εργασίας σέρβις και στοιχείων συχνής αντικατάστασης Το γράφημα παρέχει μια λίστα χρόνων εργασίας σέρβις και στοιχείων συχνής αντικατάστασης της τρέχουσας σειράς Chevrolet. Φύλλα ελέγχου σέρβις Μια λίστα των φύλλων ελέγχου σέρβις για την τρέχουσα σειρά Chevrolet. Διορθωτικές ενέργειες Μια επεξήγηση των Διορθωτικών ενεργειών, περιλαμβάνει τον τρόπο καταγραφής αυτών στο Εγχειρίδιο ιδιοκτήτη

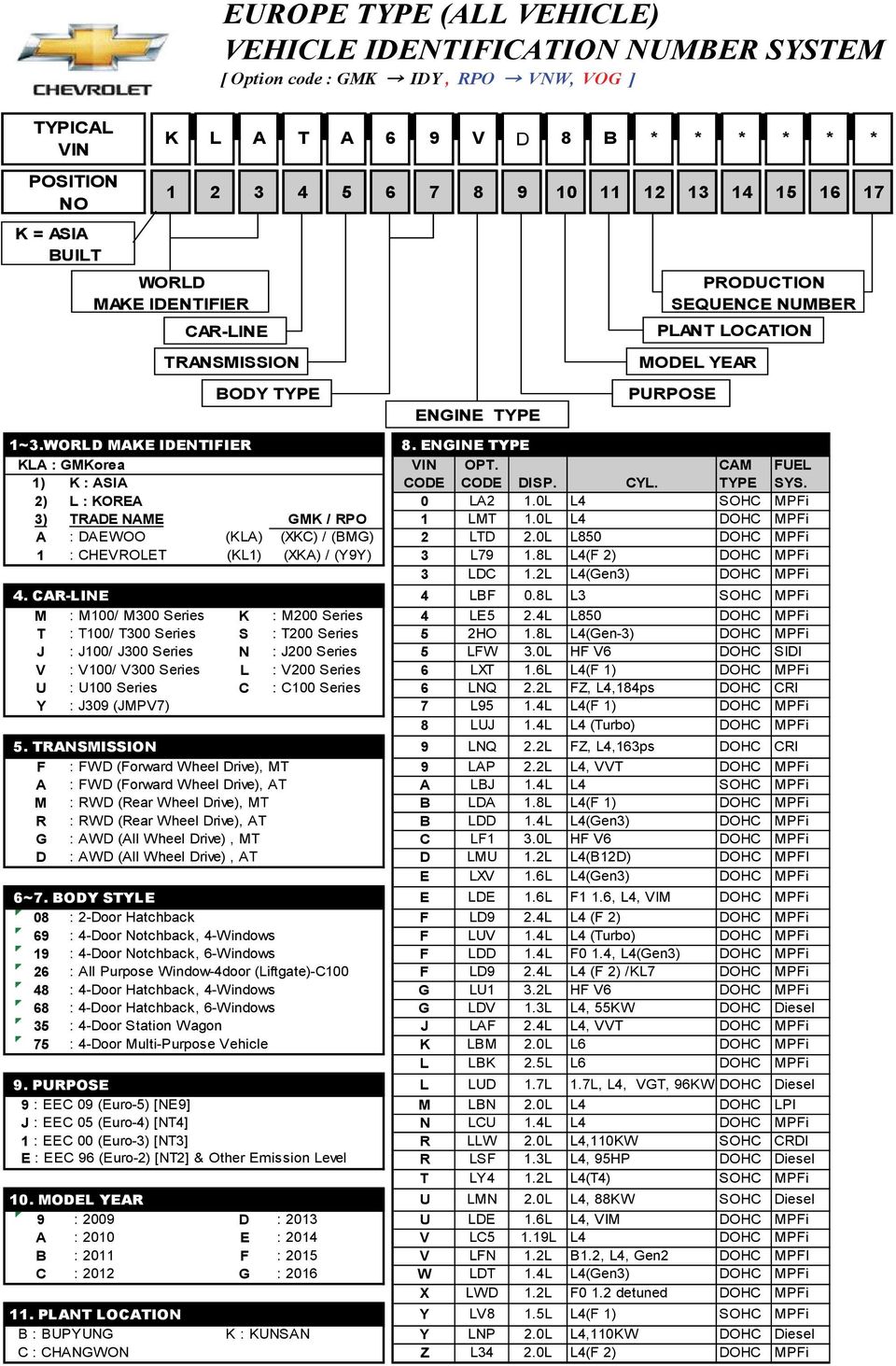

2 EUROPE TYPE (ALL VEHICLE) VEHICLE IDENTIFICATION NUMBER SYSTEM [ Option code : GMK IDY, RPO VNW, VOG ] TYPICAL VIN K L A T A 6 9 V D 8 B * * * * * * POSITION NO K = ASIA BUILT WORLD MAKE IDENTIFIER CAR-LINE TRANSMISSION BODY TYPE ENGINE TYPE PRODUCTION SEQUENCE NUMBER PLANT LOCATION MODEL YEAR PURPOSE 1~3.WORLD MAKE IDENTIFIER 8. ENGINE TYPE KLA : GMKorea VIN OPT. CAM FUEL 1) K : ASIA CODE CODE DISP. CYL. TYPE SYS. 2) L : KOREA 0 LA2 1.0L L4 SOHC MPFi 3) TRADE NAME GMK / RPO 1 LMT 1.0L L4 DOHC MPFi A : DAEWOO (KLA) (XKC) / (BMG) 2 LTD 2.0L L850 DOHC MPFi 1 : CHEVROLET (KL1) (XKA) / (Y9Y) 3 L79 1.8L L4(F 2) DOHC MPFi 3 LDC 1.2L L4(Gen3) DOHC MPFi 4. CAR-LINE 4 LBF 0.8L L3 SOHC MPFi M : M100/ M300 Series K : M200 Series 4 LE5 2.4L L850 DOHC MPFi T : T100/ T300 Series S : T200 Series 5 2HO 1.8L L4(Gen-3) DOHC MPFi J : J100/ J300 Series N : J200 Series 5 LFW 3.0L HF V6 DOHC SIDI V : V100/ V300 Series L : V200 Series 6 LXT 1.6L L4(F 1) DOHC MPFi U : U100 Series C : C100 Series 6 LNQ 2.2L FZ, L4,184ps DOHC CRI Y : J309 (JMPV7) 7 L95 1.4L L4(F 1) DOHC MPFi 8 LUJ 1.4L L4 (Turbo) DOHC MPFi 5. TRANSMISSION 9 LNQ 2.2L FZ, L4,163ps DOHC CRI F : FWD (Forward Wheel Drive), MT 9 LAP 2.2L L4, VVT DOHC MPFi A : FWD (Forward Wheel Drive), AT A LBJ 1.4L L4 SOHC MPFi M : RWD (Rear Wheel Drive), MT B LDA 1.8L L4(F 1) DOHC MPFi R : RWD (Rear Wheel Drive), AT B LDD 1.4L L4(Gen3) DOHC MPFi G : AWD (All Wheel Drive), MT C LF1 3.0L HF V6 DOHC MPFi D : AWD (All Wheel Drive), AT D LMU 1.2L L4(B12D) DOHC MPFI E LXV 1.6L L4(Gen3) DOHC MPFi 6~7. BODY STYLE E LDE 1.6L F1 1.6, L4, VIM DOHC MPFi 08 : 2-Door Hatchback F LD9 2.4L L4 (F 2) DOHC MPFi 69 : 4-Door Notchback, 4-Windows F LUV 1.4L L4 (Turbo) DOHC MPFi 19 : 4-Door Notchback, 6-Windows F LDD 1.4L F0 1.4, L4(Gen3) DOHC MPFi 26 : All Purpose Window-4door (Liftgate)-C100 F LD9 2.4L L4 (F 2) /KL7 DOHC MPFi 48 : 4-Door Hatchback, 4-Windows G LU1 3.2L HF V6 DOHC MPFi 68 : 4-Door Hatchback, 6-Windows G LDV 1.3L L4, 55KW DOHC Diesel 35 : 4-Door Station Wagon J LAF 2.4L L4, VVT DOHC MPFi 75 : 4-Door Multi-Purpose Vehicle K LBM 2.0L L6 DOHC MPFi L LBK 2.5L L6 DOHC MPFi 9. PURPOSE L LUD 1.7L 1.7L, L4, VGT, 96KW DOHC Diesel 9 : EEC 09 (Euro-5) [NE9] M LBN 2.0L L4 DOHC LPI J : EEC 05 (Euro-4) [NT4] N LCU 1.4L L4 DOHC MPFi 1 : EEC 00 (Euro-3) [NT3] R LLW 2.0L L4,110KW SOHC CRDI E : EEC 96 (Euro-2) [NT2] & Other Emission Level R LSF 1.3L L4, 95HP DOHC Diesel T LY4 1.2L L4(T4) SOHC MPFi 10. MODEL YEAR U LMN 2.0L L4, 88KW SOHC Diesel 9 : 2009 D : 2013 U LDE 1.6L L4, VIM DOHC MPFi A : 2010 E : 2014 V LC5 1.19L L4 DOHC MPFi B : 2011 F : 2015 V LFN 1.2L B1.2, L4, Gen2 DOHC MPFI C : 2012 G : 2016 W LDT 1.4L L4(Gen3) DOHC MPFi X LWD 1.2L F0 1.2 detuned DOHC MPFi 11. PLANT LOCATION Y LV8 1.5L L4(F 1) SOHC MPFi B : BUPYUNG K : KUNSAN Y LNP 2.0L L4,110KW DOHC Diesel C : CHANGWON Z L34 2.0L L4(F 2) DOHC MPFi

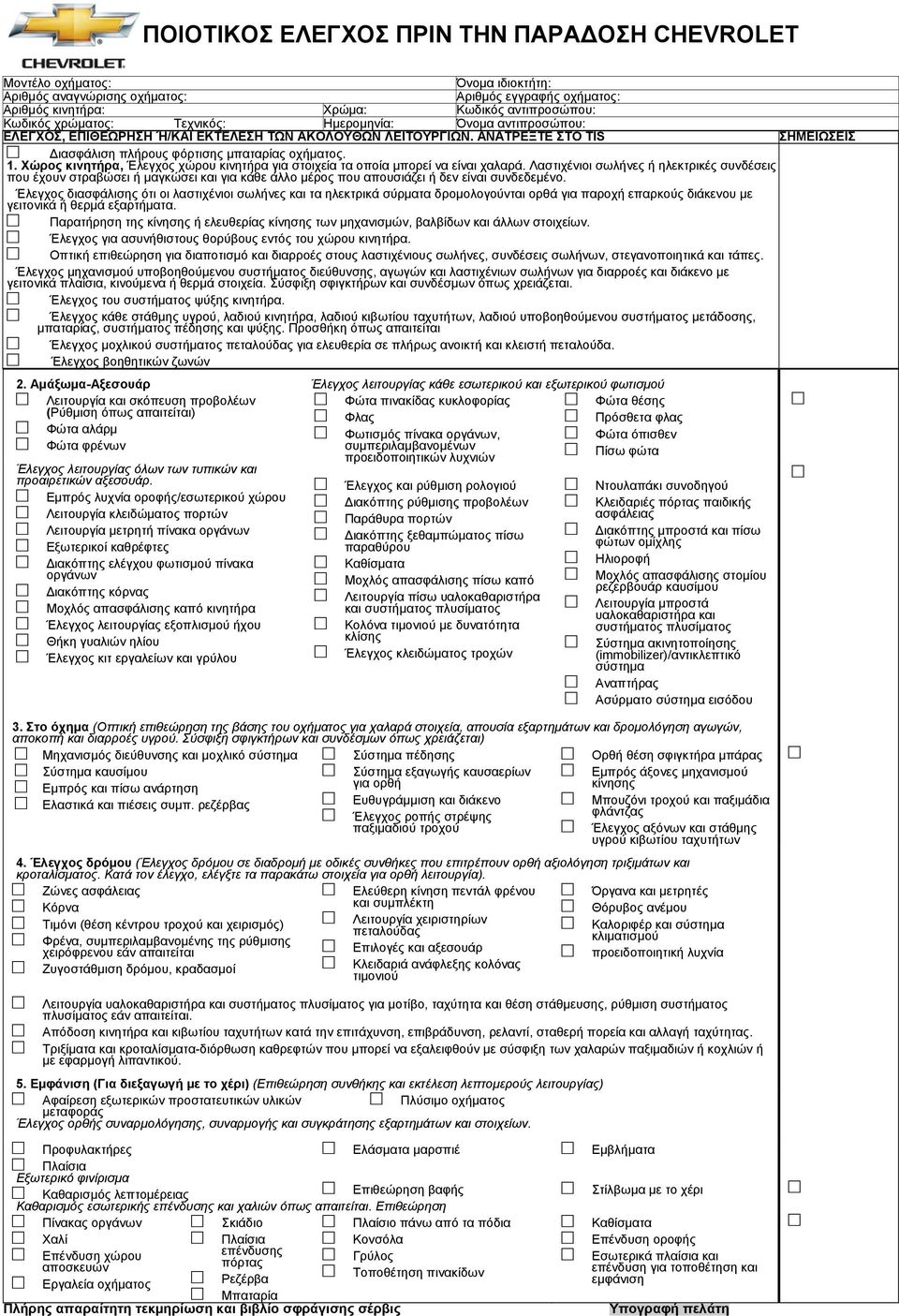

3 ΠΟΙΟΤΙΚΟΣ ΕΛΕΓΧΟΣ ΠΡΙΝ ΤΗΝ ΠΑΡΑΔΟΣΗ CHEVROLET Μοντέλο οχήματος: Όνομα ιδιοκτήτη: Αριθμός αναγνώρισης οχήματος: Αριθμός εγγραφής οχήματος: Αριθμός κινητήρα: Χρώμα: Κωδικός αντιπροσώπου: Κωδικός χρώματος: Τεχνικός: Ημερομηνία: Όνομα αντιπροσώπου: ΕΛΕΓΧΟΣ, ΕΠΙΘΕΩΡΗΣΗ Ή/ΚΑΙ ΕΚΤΕΛΕΣΗ ΤΩΝ ΑΚΟΛΟΥΘΩΝ ΛΕΙΤΟΥΡΓΙΩΝ. ΑΝΑΤΡΕΞΤΕ ΣΤΟ TIS ΣΗΜΕΙΩΣΕΙΣ Διασφάλιση πλήρους φόρτισης μπαταρίας οχήματος. 1. Χώρος κινητήρα, Έλεγχος χώρου κινητήρα για στοιχεία τα οποία μπορεί να είναι χαλαρά. Λαστιχένιοι σωλήνες ή ηλεκτρικές συνδέσεις που έχουν στραβώσει ή μαγκώσει και για κάθε άλλο μέρος που απουσιάζει ή δεν είναι συνδεδεμένο. Έλεγχος διασφάλισης ότι οι λαστιχένιοι σωλήνες και τα ηλεκτρικά σύρματα δρομολογούνται ορθά για παροχή επαρκούς διάκενου με γειτονικά ή θερμά εξαρτήματα. Παρατήρηση της κίνησης ή ελευθερίας κίνησης των μηχανισμών, βαλβίδων και άλλων στοιχείων. Έλεγχος για ασυνήθιστους θορύβους εντός του χώρου κινητήρα. Οπτική επιθεώρηση για διαποτισμό και διαρροές στους λαστιχένιους σωλήνες, συνδέσεις σωλήνων, στεγανοποιητικά και τάπες. Έλεγχος μηχανισμού υποβοηθούμενου συστήματος διεύθυνσης, αγωγών και λαστιχένιων σωλήνων για διαρροές και διάκενο με γειτονικά πλαίσια, κινούμενα ή θερμά στοιχεία. Σύσφιξη σφιγκτήρων και συνδέσμων όπως χρειάζεται. Έλεγχος του συστήματος ψύξης κινητήρα. Έλεγχος κάθε στάθμης υγρού, λαδιού κινητήρα, λαδιού κιβωτίου ταχυτήτων, λαδιού υποβοηθούμενου συστήματος μετάδοσης, μπαταρίας, συστήματος πέδησης και ψύξης. Προσθήκη όπως απαιτείται Έλεγχος μοχλικού συστήματος πεταλούδας για ελευθερία σε πλήρως ανοικτή και κλειστή πεταλούδα. Έλεγχος βοηθητικών ζωνών 2. Αμάξωμα-Αξεσουάρ Έλεγχος λειτουργίας κάθε εσωτερικού και εξωτερικού φωτισμού Λειτουργία και σκόπευση προβολέων (Ρύθμιση όπως απαιτείται) Φώτα αλάρμ Φώτα φρένων Έλεγχος λειτουργίας όλων των τυπικών και προαιρετικών αξεσουάρ. Εμπρός λυχνία οροφής/εσωτερικού χώρου Λειτουργία κλειδώματος πορτών Λειτουργία μετρητή πίνακα οργάνων Εξωτερικοί καθρέφτες Διακόπτης ελέγχου φωτισμού πίνακα οργάνων Διακόπτης κόρνας Μοχλός απασφάλισης καπό κινητήρα Έλεγχος λειτουργίας εξοπλισμού ήχου Θήκη γυαλιών ηλίου Έλεγχος κιτ εργαλείων και γρύλου Φώτα πινακίδας κυκλοφορίας Φλας Φωτισμός πίνακα οργάνων, συμπεριλαμβανομένων προειδοποιητικών λυχνιών Έλεγχος και ρύθμιση ρολογιού Διακόπτης ρύθμισης προβολέων Παράθυρα πορτών Διακόπτης ξεθαμπώματος πίσω παραθύρου Καθίσματα Μοχλός απασφάλισης πίσω καπό Λειτουργία πίσω υαλοκαθαριστήρα και συστήματος πλυσίματος Κολόνα τιμονιού με δυνατότητα κλίσης Έλεγχος κλειδώματος τροχών Φώτα θέσης Πρόσθετα φλας Φώτα όπισθεν Πίσω φώτα Ντουλαπάκι συνοδηγού Κλειδαριές πόρτας παιδικής ασφάλειας Διακόπτης μπροστά και πίσω φώτων ομίχλης Ηλιοροφή Μοχλός απασφάλισης στομίου ρεζερβουάρ καυσίμου Λειτουργία μπροστά υαλοκαθαριστήρα και συστήματος πλυσίματος Σύστημα ακινητοποίησης (immobilizer)/αντικλεπτικό σύστημα Αναπτήρας Ασύρματο σύστημα εισόδου 3. Στο όχημα (Οπτική επιθεώρηση της βάσης του οχήματος για χαλαρά στοιχεία, απουσία εξαρτημάτων και δρομολόγηση αγωγών, αποκοπή και διαρροές υγρού. Σύσφιξη σφιγκτήρων και συνδέσμων όπως χρειάζεται) Μηχανισμός διεύθυνσης και μοχλικό σύστημα Σύστημα καυσίμου Εμπρός και πίσω ανάρτηση Ελαστικά και πιέσεις συμπ. ρεζέρβας Σύστημα πέδησης Σύστημα εξαγωγής καυσαερίων για ορθή Ευθυγράμμιση και διάκενο Έλεγχος ροπής στρέψης παξιμαδιού τροχού Ορθή θέση σφιγκτήρα μπάρας Εμπρός άξονες μηχανισμού κίνησης Μπουζόνι τροχού και παξιμάδια φλάντζας Έλεγχος αξόνων και στάθμης υγρού κιβωτίου ταχυτήτων 4. Έλεγχος δρόμου (Έλεγχος δρόμου σε διαδρομή με οδικές συνθήκες που επιτρέπουν ορθή αξιολόγηση τριξιμάτων και κροταλίσματος. Κατά τον έλεγχο, ελέγξτε τα παρακάτω στοιχεία για ορθή λειτουργία). Ζώνες ασφάλειας Κόρνα Τιμόνι (θέση κέντρου τροχού και χειρισμός) Φρένα, συμπεριλαμβανομένης της ρύθμισης χειρόφρενου εάν απαιτείται Ζυγοστάθμιση δρόμου, κραδασμοί Ελεύθερη κίνηση πεντάλ φρένου και συμπλέκτη Λειτουργία χειριστηρίων πεταλούδας Επιλογές και αξεσουάρ Κλειδαριά ανάφλεξης κολόνας τιμονιού Όργανα και μετρητές Θόρυβος ανέμου Καλοριφέρ και σύστημα κλιματισμού προειδοποιητική λυχνία Λειτουργία υαλοκαθαριστήρα και συστήματος πλυσίματος για μοτίβο, ταχύτητα και θέση στάθμευσης, ρύθμιση συστήματος πλυσίματος εάν απαιτείται. Απόδοση κινητήρα και κιβωτίου ταχυτήτων κατά την επιτάχυνση, επιβράδυνση, ρελαντί, σταθερή πορεία και αλλαγή ταχύτητας. Τριξίματα και κροταλίσματα-διόρθωση καθρεφτών που μπορεί να εξαλειφθούν με σύσφιξη των χαλαρών παξιμαδιών ή κοχλιών ή με εφαρμογή λιπαντικού. 5. Εμφάνιση (Για διεξαγωγή με το χέρι) (Επιθεώρηση συνθήκης και εκτέλεση λεπτομερούς λειτουργίας) Αφαίρεση εξωτερικών προστατευτικών υλικών Πλύσιμο οχήματος μεταφοράς Έλεγχος ορθής συναρμολόγησης, συναρμογής και συγκράτησης εξαρτημάτων και στοιχείων. Προφυλακτήρες Ελάσματα μαρσπιέ Εμβλήματα Πλαίσια Εξωτερικό φινίρισμα Καθαρισμός λεπτομέρειας Επιθεώρηση βαφής Στίλβωμα με το χέρι Καθαρισμός εσωτερικής επένδυσης και χαλιών όπως απαιτείται. Επιθεώρηση Πίνακας οργάνων Χαλί Επένδυση χώρου αποσκευών Εργαλεία οχήματος Σκιάδιο Πλαίσια επένδυσης πόρτας Ρεζέρβα Μπαταρία Πλήρης απαραίτητη τεκμηρίωση και βιβλίο σφράγισης σέρβις Πλαίσιο πάνω από τα πόδια Κονσόλα Γρύλος Τοποθέτηση πινακίδων Καθίσματα Επένδυση οροφής Εσωτερικά πλαίσια και επένδυση για τοποθέτηση και εμφάνιση Υπογραφή πελάτη

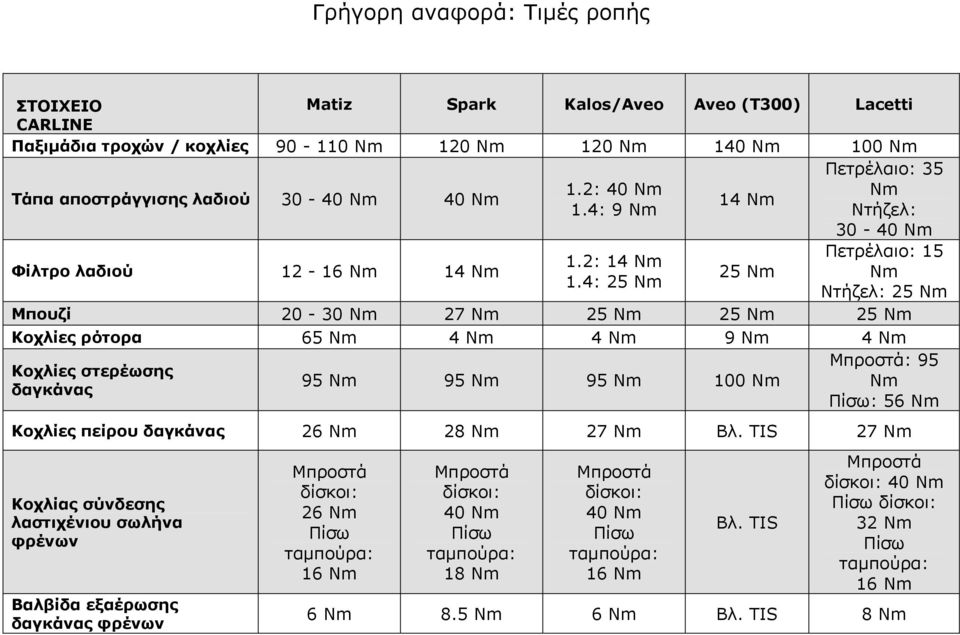

4 Γρήγορη αναφορά: Τιμές ροπής ΣΤΟΙΧΕΙΟ Matiz Spark Kalos/Aveo Aveo (T300) Lacetti CARLINE Παξιμάδια τροχών / κοχλίες Nm 120 Nm 120 Nm 140 Nm 100 Nm Τάπα αποστράγγισης λαδιού Nm 40 Nm Φίλτρο λαδιού Nm 14 Nm 1.2: 40 Nm 1.4: 9 Nm 1.2: 14 Nm 1.4: 25 Nm 14 Nm 25 Nm Πετρέλαιο: 35 Nm Ντήζελ: Nm Πετρέλαιο: 15 Nm Ντήζελ: 25 Nm Μπουζί Nm 27 Nm 25 Nm 25 Nm 25 Nm Κοχλίες ρότορα 65 Nm 4 Nm 4 Nm 9 Nm 4 Nm Κοχλίες στερέωσης δαγκάνας 95 Nm 95 Nm 95 Nm 100 Nm Μπροστά: 95 Nm Πίσω: 56 Nm Κοχλίες πείρου δαγκάνας 26 Nm 28 Nm 27 Nm Βλ. TIS 27 Nm Κοχλίας σύνδεσης λαστιχένιου σωλήνα φρένων Βαλβίδα εξαέρωσης δαγκάνας φρένων Μπροστά δίσκοι: 26 Nm Πίσω ταμπούρα: 16 Nm Μπροστά δίσκοι: 40 Nm Πίσω ταμπούρα: 18 Nm Μπροστά δίσκοι: 40 Nm Πίσω ταμπούρα: 16 Nm Βλ. TIS Μπροστά δίσκοι: 40 Nm Πίσω δίσκοι: 32 Nm Πίσω ταμπούρα: 16 Nm 6 Nm 8.5 Nm 6 Nm Βλ. TIS 8 Nm

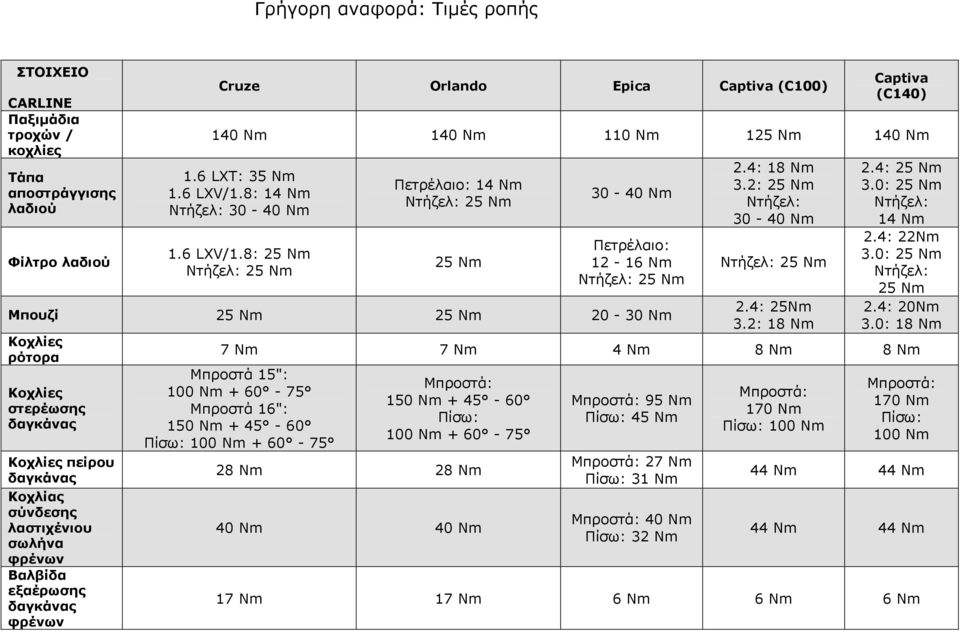

5 Γρήγορη αναφορά: Τιμές ροπής ΣΤΟΙΧΕΙΟ CARLINE Παξιμάδια τροχών / κοχλίες Τάπα αποστράγγισης λαδιού Φίλτρο λαδιού Cruze Orlando Epica Captiva (C100) Captiva (C140) 140 Nm 140 Nm 110 Nm 125 Nm 140 Nm 1.6 LXT: 35 Nm 1.6 LXV/1.8: 14 Nm Ντήζελ: Nm 1.6 LXV/1.8: 25 Nm Ντήζελ: 25 Nm Πετρέλαιο: 14 Nm Ντήζελ: 25 Nm 25 Nm Nm Πετρέλαιο: Nm Ντήζελ: 25 Nm Μπουζί 25 Nm 25 Nm Nm Κοχλίες ρότορα Κοχλίες στερέωσης δαγκάνας Κοχλίες πείρου δαγκάνας Κοχλίας σύνδεσης λαστιχένιου σωλήνα φρένων Βαλβίδα εξαέρωσης δαγκάνας φρένων 2.4: 18 Nm 3.2: 25 Nm Ντήζελ: Nm Ντήζελ: 25 Nm 2.4: 25Nm 3.2: 18 Nm 2.4: 25 Nm 3.0: 25 Nm Ντήζελ: 14 Nm 2.4: 22Nm 3.0: 25 Nm Ντήζελ: 25 Nm 2.4: 20Nm 3.0: 18 Nm 7 Nm 7 Nm 4 Nm 8 Nm 8 Nm Μπροστά 15": 100 Nm Μπροστά 16": 150 Nm Πίσω: 100 Nm Μπροστά: 150 Nm Πίσω: 100 Nm Nm 28 Nm 40 Nm 40 Nm Μπροστά: 95 Nm Πίσω: 45 Nm Μπροστά: 27 Nm Πίσω: 31 Nm Μπροστά: 40 Nm Πίσω: 32 Nm Μπροστά: 170 Nm Πίσω: 100 Nm Μπροστά: 170 Nm Πίσω: 100 Nm 44 Nm 44 Nm 44 Nm 44 Nm 17 Nm 17 Nm 6 Nm 6 Nm 6 Nm

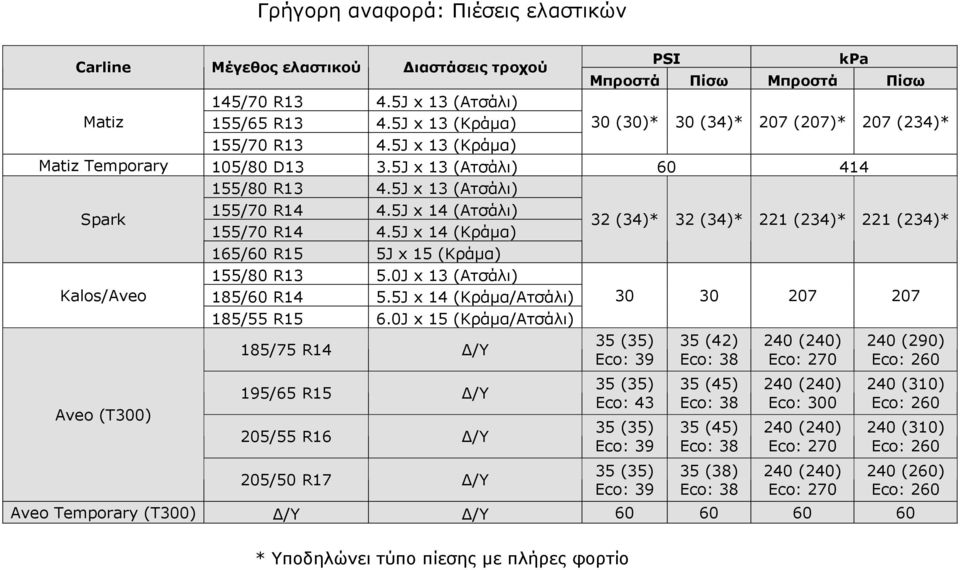

6 Γρήγορη αναφορά: Πιέσεις ελαστικών Carline Μέγεθος ελαστικού Διαστάσεις τροχού PSI kpa Μπροστά Πίσω Μπροστά Πίσω 145/70 R13 4.5J x 13 (Ατσάλι) Matiz 155/65 R13 4.5J x 13 (Κράμα) 30 (30)* 30 (34)* 207 (207)* 207 (234)* 155/70 R13 4.5J x 13 (Κράμα) Matiz Temporary 105/80 D13 3.5J x 13 (Ατσάλι) /80 R13 4.5J x 13 (Ατσάλι) Spark 155/70 R14 4.5J x 14 (Ατσάλι) 155/70 R14 4.5J x 14 (Κράμα) 32 (34)* 32 (34)* 221 (234)* 221 (234)* 165/60 R15 5J x 15 (Κράμα) 155/80 R13 5.0J x 13 (Ατσάλι) Kalos/Aveo 185/60 R14 5.5J x 14 (Κράμα/Ατσάλι) /55 R15 6.0J x 15 (Κράμα/Ατσάλι) Aveo (T300) 185/75 R14 Δ/Υ 195/65 R15 Δ/Υ 205/55 R16 Δ/Υ 205/50 R17 Δ/Υ 35 (35) Eco: (35) Eco: (35) Eco: (35) Eco: (42) Eco: (45) Eco: (45) Eco: (38) Eco: (240) Eco: (240) Eco: (240) Eco: (240) Eco: (290) Eco: (310) Eco: (310) Eco: (260) Eco: 260 Aveo Temporary (T300) Δ/Υ Δ/Υ * Υποδηλώνει τύπο πίεσης με πλήρες φορτίο

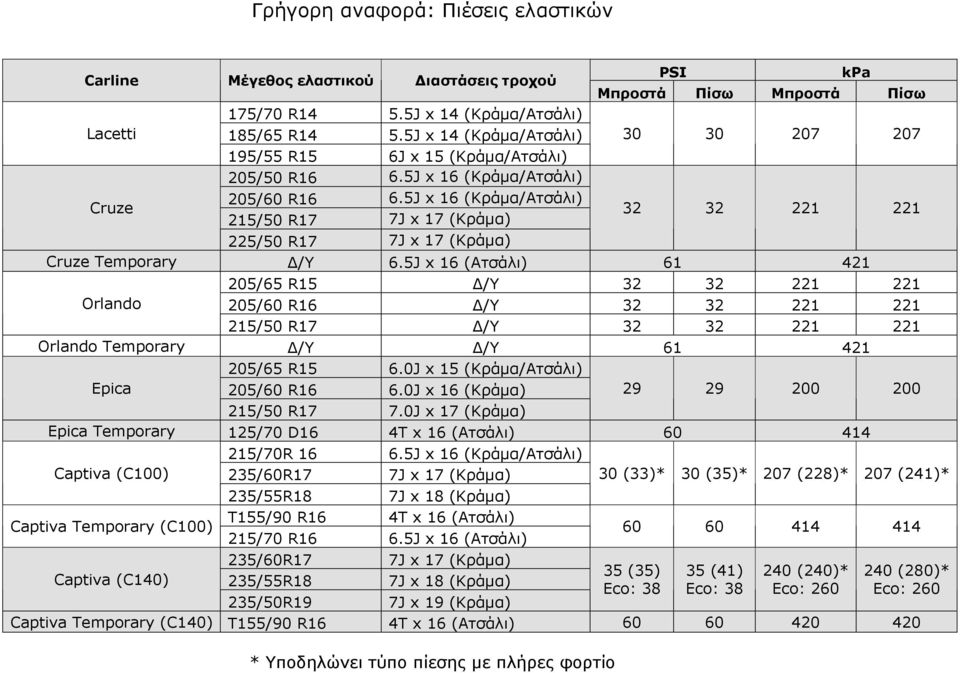

7 Γρήγορη αναφορά: Πιέσεις ελαστικών Carline Μέγεθος ελαστικού Διαστάσεις τροχού PSI kpa Μπροστά Πίσω Μπροστά Πίσω 175/70 R14 5.5J x 14 (Κράμα/Ατσάλι) Lacetti 185/65 R14 5.5J x 14 (Κράμα/Ατσάλι) /55 R15 6J x 15 (Κράμα/Ατσάλι) 205/50 R16 6.5J x 16 (Κράμα/Ατσάλι) Cruze 205/60 R16 6.5J x 16 (Κράμα/Ατσάλι) 215/50 R17 7J x 17 (Κράμα) /50 R17 7J x 17 (Κράμα) Cruze Temporary Δ/Υ 6.5J x 16 (Ατσάλι) /65 R15 Δ/Υ Orlando 205/60 R16 Δ/Υ /50 R17 Δ/Υ Orlando Temporary Δ/Υ Δ/Υ /65 R15 6.0J x 15 (Κράμα/Ατσάλι) Epica 205/60 R16 6.0J x 16 (Κράμα) /50 R17 7.0J x 17 (Κράμα) Epica Temporary 125/70 D16 4T x 16 (Ατσάλι) /70R J x 16 (Κράμα/Ατσάλι) Captiva (C100) 235/60R17 7J x 17 (Κράμα) 30 (33)* 30 (35)* 207 (228)* 207 (241)* 235/55R18 7J x 18 (Κράμα) T155/90 R16 4T x 16 (Ατσάλι) Captiva Temporary (C100) 215/70 R16 6.5J x 16 (Ατσάλι) Captiva (C140) 235/60R17 7J x 17 (Κράμα) 235/55R18 7J x 18 (Κράμα) 235/50R19 7J x 19 (Κράμα) 35 (35) Eco: (41) Eco: (240)* Eco: (280)* Eco: 260 Captiva Temporary (C140) T155/90 R16 4T x 16 (Ατσάλι) * Υποδηλώνει τύπο πίεσης με πλήρες φορτίο

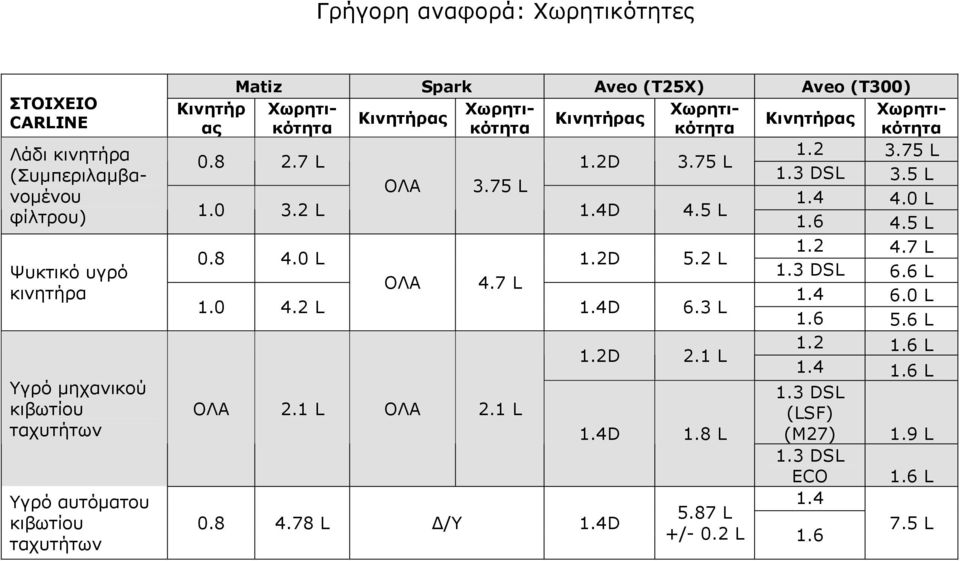

8 Γρήγορη αναφορά: Χωρητικότητες ΣΤΟΙΧΕΙΟ CARLINE Λάδι κινητήρα (Συμπεριλαμβανομένου φίλτρου) Ψυκτικό υγρό κινητήρα Υγρό μηχανικού κιβωτίου ταχυτήτων Υγρό αυτόματου κιβωτίου ταχυτήτων Matiz Spark Aveo (T25X) Aveo (T300) Κινητήρ Χωρητικότητκότητα κότητα κότητα Χωρητι- Χωρητι- Χωρητι- Κινητήρας Κινητήρας Κινητήρας ας L L 1.2D 3.75 L 1.3 DSL 3.5 L ΟΛΑ 3.75 L L L 1.4D 4.5 L L L L 1.2D 5.2 L 1.3 DSL 6.6 L ΟΛΑ 4.7 L L L 1.4D 6.3 L L 1.2D 2.1 L L L 1.3 DSL ΟΛΑ 2.1 L ΟΛΑ 2.1 L (LSF) 1.4D 1.8 L (M27) 1.9 L 1.3 DSL ECO 1.6 L L Δ/Υ 1.4D 5.87 L 1.4 +/- 0.2 L L

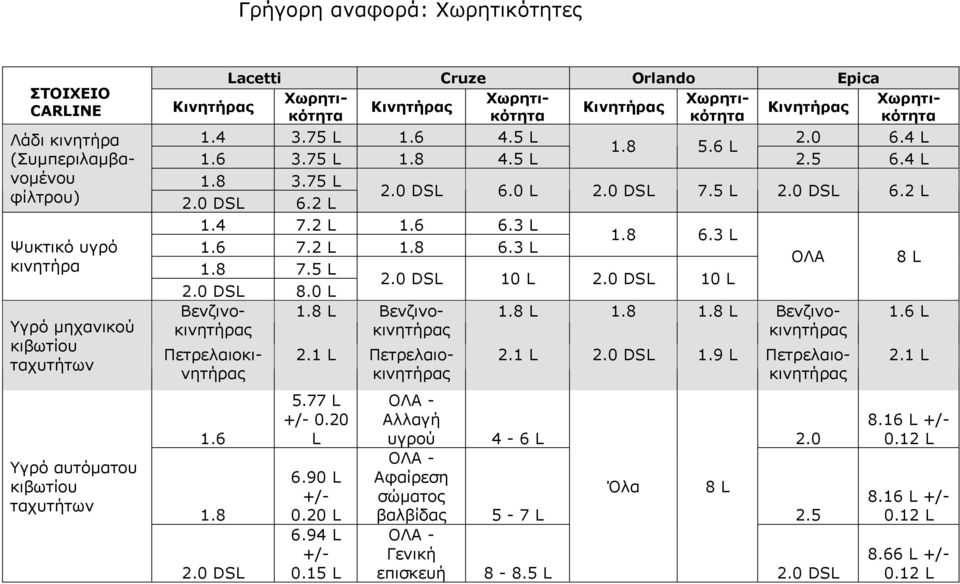

9 Γρήγορη αναφορά: Χωρητικότητες ΣΤΟΙΧΕΙΟ CARLINE Κινητήρας Lacetti Cruze Orlando Epica Κινητήρας Κινητήρας Κινητήρας Χωρητικότητα Χωρητικότητα Χωρητικότητα Χωρητικότητα Ψυκτικό υγρό κινητήρα Υγρό μηχανικού κιβωτίου ταχυτήτων Υγρό αυτόματου κιβωτίου ταχυτήτων L L L L L L 2.0 DSL 10 L 2.0 DSL 10 L Λάδι κινητήρα L L L L (Συμπεριλαμβανομένου L L L L φίλτρου) 2.0 DSL 6.0 L 2.0 DSL 7.5 L 2.0 DSL 6.2 L 2.0 DSL 6.2 L 2.0 DSL 8.0 L Βενζινοκινητήρας 1.8 L L Βενζινοκινητήρας Πετρελαιοκινητήρας DSL 1.8 L Βενζινοκινητήρας 2.1 L Πετρελαιοκινητήρας 5.77 L +/ L 6.90 L +/ L 6.94 L +/ L ΟΛΑ 2.1 L 2.0 DSL 1.9 L Πετρελαιοκινητήρας ΟΛΑ - Αλλαγή υγρού 4-6 L 2.0 ΟΛΑ - Αφαίρεση σώματος Όλα 8 L βαλβίδας 5-7 L 2.5 ΟΛΑ - Γενική επισκευή L 2.0 DSL 8 L 1.6 L 2.1 L 8.16 L +/ L 8.16 L +/ L 8.66 L +/ L

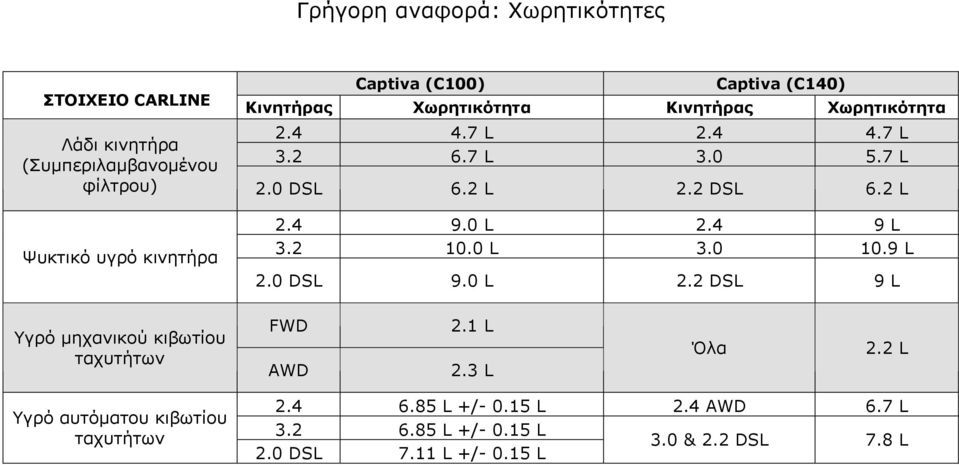

10 Γρήγορη αναφορά: Χωρητικότητες ΣΤΟΙΧΕΙΟ CARLINE Λάδι κινητήρα (Συμπεριλαμβανομένου Captiva (C100) Captiva (C140) Κινητήρας Χωρητικότητα Κινητήρας Χωρητικότητα L L L L φίλτρου) 2.0 DSL 6.2 L 2.2 DSL 6.2 L Ψυκτικό υγρό κινητήρα L L L L 2.0 DSL 9.0 L 2.2 DSL 9 L Υγρό μηχανικού κιβωτίου ταχυτήτων FWD AWD 2.1 L 2.3 L Όλα 2.2 L Υγρό αυτόματου κιβωτίου ταχυτήτων L +/ L 2.4 AWD 6.7 L L +/ L 3.0 & 2.2 DSL 7.8 L 2.0 DSL 7.11 L +/ L

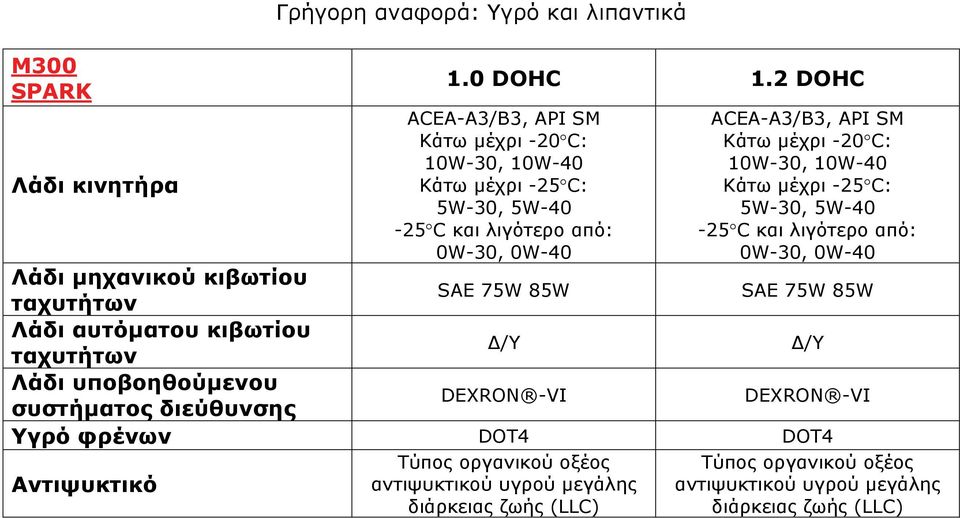

11 Μ300 SPARK Λάδι κινητήρα Γρήγορη αναφορά: Υγρό και λιπαντικά 1.0 DOHC 1.2 DOHC ACEA-A3/B3, API SM Κάτω μέχρι -20 C: 10W-30, 10W-40 Κάτω μέχρι -25 C: 5W-30, 5W C και λιγότερο από: 0W-30, 0W-40 ACEA-A3/B3, API SM Κάτω μέχρι -20 C: 10W-30, 10W-40 Κάτω μέχρι -25 C: 5W-30, 5W C και λιγότερο από: 0W-30, 0W-40 Λάδι μηχανικού κιβωτίου ταχυτήτων SAE 75W 85W SAE 75W 85W Λάδι αυτόματου κιβωτίου ταχυτήτων Δ/Υ Δ/Υ Λάδι υποβοηθούμενου συστήματος διεύθυνσης DEXRON -VI DEXRON -VI Υγρό φρένων DOT4 DOT4 Αντιψυκτικό Τύπος οργανικού οξέος αντιψυκτικού υγρού μεγάλης διάρκειας ζωής (LLC) Τύπος οργανικού οξέος αντιψυκτικού υγρού μεγάλης διάρκειας ζωής (LLC)

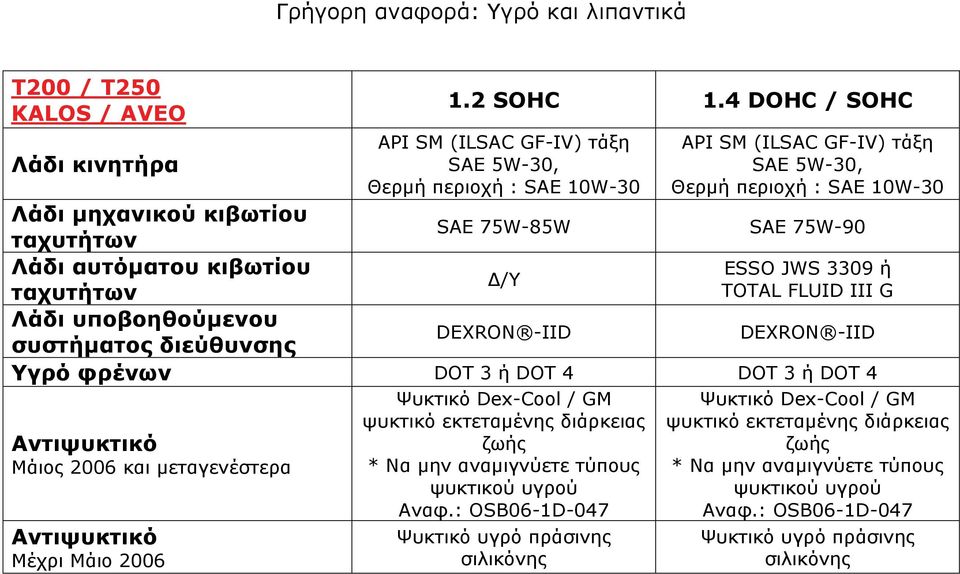

12 Γρήγορη αναφορά: Υγρό και λιπαντικά T200 / T250 KALOS / AVEO Λάδι κινητήρα 1.2 SOHC 1.4 DOHC / SOHC API SM (ILSAC GF-IV) τάξη SAE 5W-30, Θερμή περιοχή : SAE 10W-30 API SM (ILSAC GF-IV) τάξη SAE 5W-30, Θερμή περιοχή : SAE 10W-30 Λάδι μηχανικού κιβωτίου ταχυτήτων SAE 75W-85W SAE 75W-90 Λάδι αυτόματου κιβωτίου ESSO JWS 3309 ή Δ/Υ ταχυτήτων TOTAL FLUID ΙΙΙ G Λάδι υποβοηθούμενου συστήματος διεύθυνσης DEXRON -IID DEXRON -IID Υγρό φρένων DOT 3 ή DOT 4 DOT 3 ή DOT 4 Αντιψυκτικό Μάιος 2006 και μεταγενέστερα Ψυκτικό Dex-Cool / GM ψυκτικό εκτεταμένης διάρκειας ζωής * Να μην αναμιγνύετε τύπους ψυκτικού υγρού Αναφ.: OSB06-1D-047 Ψυκτικό Dex-Cool / GM ψυκτικό εκτεταμένης διάρκειας ζωής * Να μην αναμιγνύετε τύπους ψυκτικού υγρού Αναφ.: OSB06-1D-047 Αντιψυκτικό Μέχρι Μάιο 2006 Ψυκτικό υγρό πράσινης σιλικόνης Ψυκτικό υγρό πράσινης σιλικόνης

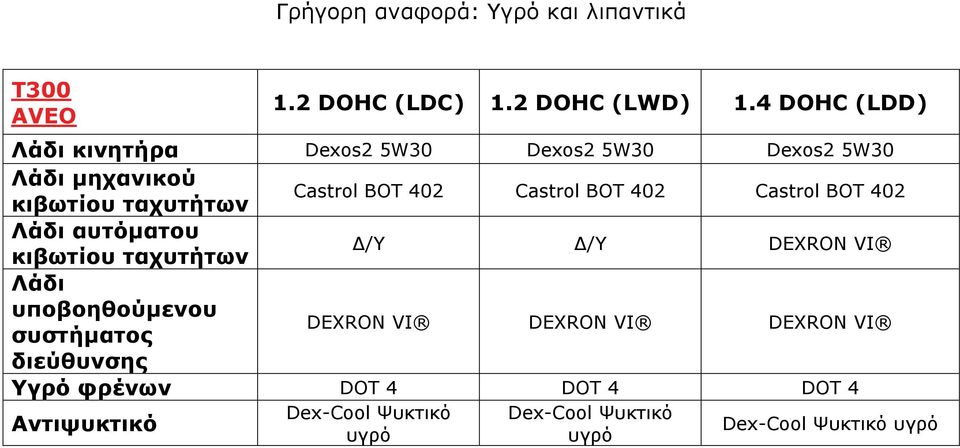

13 Γρήγορη αναφορά: Υγρό και λιπαντικά Τ300 AVEO 1.2 DOHC (LDC) 1.2 DOHC (LWD) 1.4 DOHC (LDD) Λάδι κινητήρα Dexos2 5W30 Dexos2 5W30 Dexos2 5W30 Λάδι μηχανικού κιβωτίου ταχυτήτων Castrol BOT 402 Castrol BOT 402 Castrol BOT 402 Λάδι αυτόματου κιβωτίου ταχυτήτων Δ/Υ Δ/Υ DEXRON VI Λάδι υποβοηθούμενου συστήματος DEXRON VI DEXRON VI DEXRON VI διεύθυνσης Υγρό φρένων DOT 4 DOT 4 DOT 4 Αντιψυκτικό Dex-Cool Ψυκτικό Dex-Cool Ψυκτικό υγρό υγρό Dex-Cool Ψυκτικό υγρό

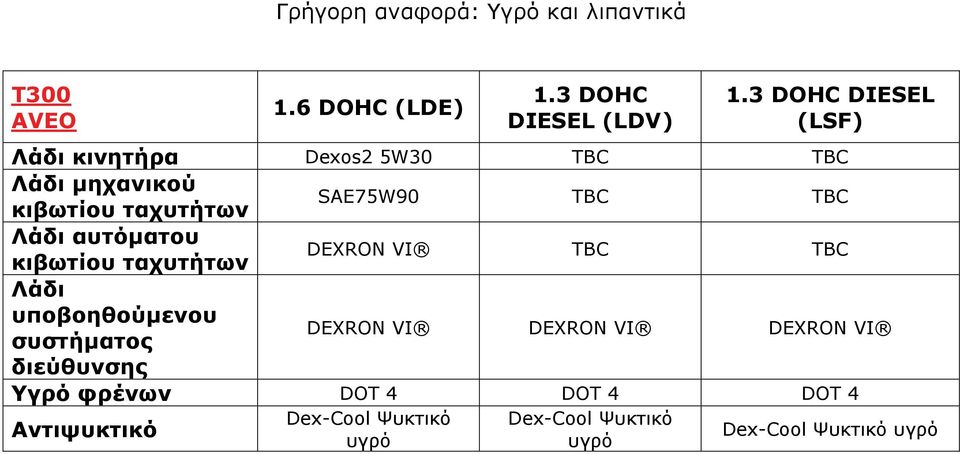

14 Γρήγορη αναφορά: Υγρό και λιπαντικά Τ300 AVEO 1.6 DOHC (LDΕ) 1.3 DOHC DIESEL (LDV) 1.3 DOHC DIESEL (LSF) Λάδι κινητήρα Dexos2 5W30 TBC TBC Λάδι μηχανικού κιβωτίου ταχυτήτων SAE75W90 TBC TBC Λάδι αυτόματου κιβωτίου ταχυτήτων DEXRON VI TBC TBC Λάδι υποβοηθούμενου συστήματος DEXRON VI DEXRON VI DEXRON VI διεύθυνσης Υγρό φρένων DOT 4 DOT 4 DOT 4 Αντιψυκτικό Dex-Cool Ψυκτικό Dex-Cool Ψυκτικό υγρό υγρό Dex-Cool Ψυκτικό υγρό

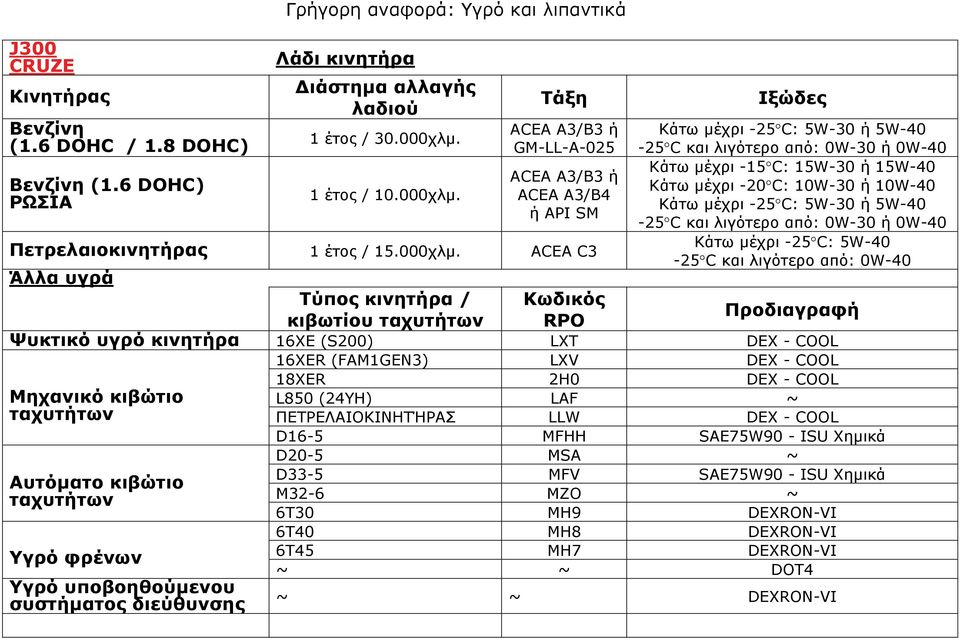

15 J300 CRUZE Κινητήρας Βενζίνη (1.6 DOHC / 1.8 DOHC) Βενζίνη (1.6 DOHC) ΡΩΣΙΑ Γρήγορη αναφορά: Υγρό και λιπαντικά Λάδι κινητήρα Διάστημα αλλαγής λαδιού 1 έτος / χλμ. 1 έτος / χλμ. Τάξη ACEA A3/B3 ή GM-LL-A-025 ACEA A3/B3 ή ACEA A3/B4 ή API SM Πετρελαιοκινητήρας 1 έτος / χλμ. ACEA C3 Άλλα υγρά Ιξώδες Κάτω μέχρι -25 C: 5W-30 ή 5W C και λιγότερο από: 0W-30 ή 0W-40 Κάτω μέχρι -15 C: 15W-30 ή 15W-40 Κάτω μέχρι -20 C: 10W-30 ή 10W-40 Κάτω μέχρι -25 C: 5W-30 ή 5W C και λιγότερο από: 0W-30 ή 0W-40 Κάτω μέχρι -25 C: 5W C και λιγότερο από: 0W-40 Τύπος κινητήρα / Κωδικός κιβωτίου ταχυτήτων RPO Προδιαγραφή Ψυκτικό υγρό κινητήρα 16ΧΕ (S200) LXT DEX - COOL 16XER (FAM1GEN3) LXV DEX - COOL Μηχανικό κιβώτιο ταχυτήτων Αυτόματο κιβώτιο ταχυτήτων Υγρό φρένων Υγρό υποβοηθούμενου συστήματος διεύθυνσης 18XER 2H0 DEX - COOL L850 (24YH) LAF ~ ΠΕΤΡΕΛΑΙΟΚΙΝΗΤΉΡΑΣ LLW DEX - COOL D16-5 MFHH SAE75W90 - ISU Χημικά D20-5 MSA ~ D33-5 MFV SAE75W90 - ISU Χημικά M32-6 MZO ~ 6T30 MH9 DEXRON-VI 6T40 MH8 DEXRON-VI 6T45 MH7 DEXRON-VI ~ ~ DOT4 ~ ~ DEXRON-VI

16 Γρήγορη αναφορά: Υγρό και λιπαντικά J309 ORLANDO 1.8 (2HO) 2.0 (LNP) Λάδι κινητήρα Dexos2 5W30 Dexos2 5W30 Λάδι μηχανικού κιβωτίου ταχυτήτων TOTAL TRANSMISSION FA 75W90 TOTAL TRANSMISSION FA 75W90 Λάδι αυτόματου κιβωτίου ταχυτήτων DEXRON VI DEXRON VI Λάδι υποβοηθούμενου συστήματος διεύθυνσης DEXRON VI DEXRON VI Υγρό φρένων/συμπλέκτη Super DOT4 ή DOT4+ Super DOT4 ή DOT4+ Αντιψυκτικό GM6277M GM6277M

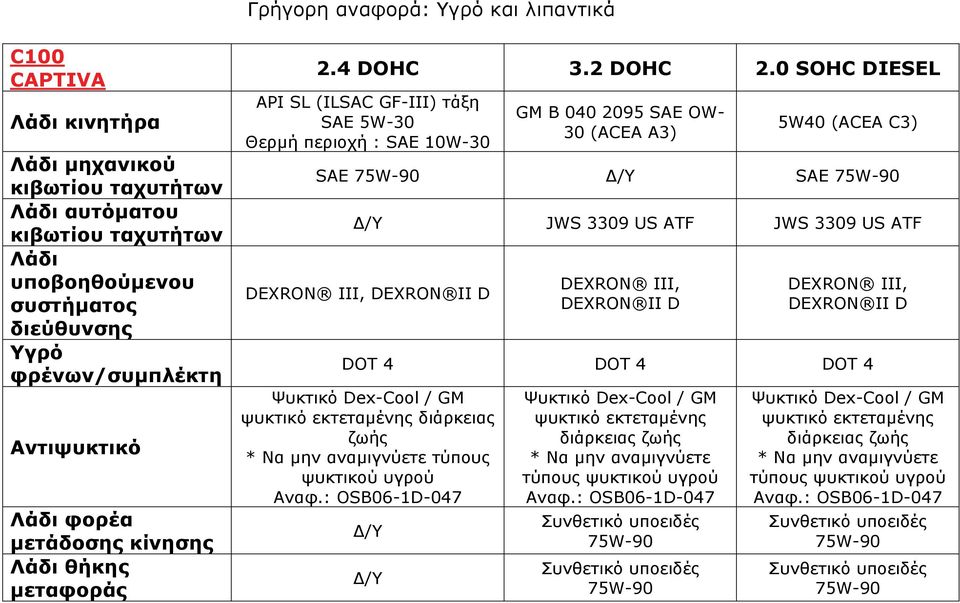

17 Γρήγορη αναφορά: Υγρό και λιπαντικά C100 CAPTIVA Λάδι κινητήρα Λάδι μηχανικού κιβωτίου ταχυτήτων Λάδι αυτόματου κιβωτίου ταχυτήτων Λάδι υποβοηθούμενου συστήματος διεύθυνσης Υγρό φρένων/συμπλέκτη Αντιψυκτικό Λάδι φορέα μετάδοσης κίνησης Λάδι θήκης μεταφοράς 2.4 DOHC 3.2 DOHC 2.0 SOHC DIESEL API SL (ILSAC GF-III) τάξη SAE 5W-30 Θερμή περιοχή : SAE 10W-30 GM B SAE OW- 30 (ACEA A3) 5W40 (ACEA C3) SAE 75W-90 Δ/Υ SAE 75W-90 Δ/Υ JWS 3309 US ATF JWS 3309 US ATF DEXRON III, DEXRON II D DEXRON III, DEXRON II D DEXRON III, DEXRON II D DOT 4 DOT 4 DOT 4 Ψυκτικό Dex-Cool / GM ψυκτικό εκτεταμένης διάρκειας ζωής * Να μην αναμιγνύετε τύπους ψυκτικού υγρού Αναφ.: OSB06-1D-047 Δ/Υ Δ/Υ Ψυκτικό Dex-Cool / GM ψυκτικό εκτεταμένης διάρκειας ζωής * Να μην αναμιγνύετε τύπους ψυκτικού υγρού Αναφ.: OSB06-1D-047 Συνθετικό υποειδές 75W-90 Συνθετικό υποειδές 75W-90 Ψυκτικό Dex-Cool / GM ψυκτικό εκτεταμένης διάρκειας ζωής * Να μην αναμιγνύετε τύπους ψυκτικού υγρού Αναφ.: OSB06-1D-047 Συνθετικό υποειδές 75W-90 Συνθετικό υποειδές 75W-90

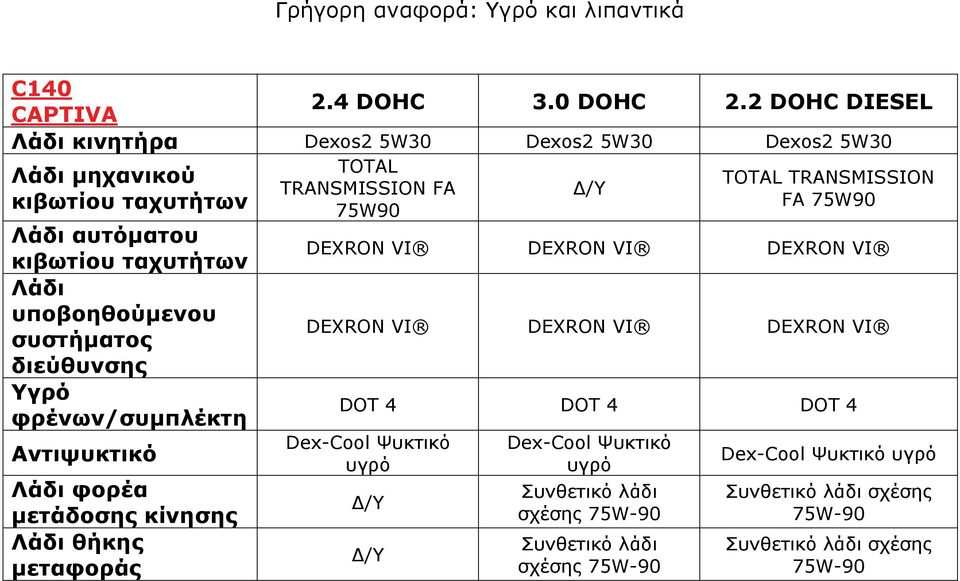

18 Γρήγορη αναφορά: Υγρό και λιπαντικά C140 CAPTIVA 2.4 DOHC 3.0 DOHC 2.2 DOHC DIESEL Λάδι κινητήρα Dexos2 5W30 Dexos2 5W30 Dexos2 5W30 TOTAL Λάδι μηχανικού TOTAL TRANSMISSION TRANSMISSION FA Δ/Υ κιβωτίου ταχυτήτων FA 75W90 75W90 Λάδι αυτόματου κιβωτίου ταχυτήτων DEXRON VI DEXRON VI DEXRON VI Λάδι υποβοηθούμενου συστήματος διεύθυνσης DEXRON VI DEXRON VI DEXRON VI Υγρό φρένων/συμπλέκτη Αντιψυκτικό Λάδι φορέα μετάδοσης κίνησης Λάδι θήκης μεταφοράς DOT 4 DOT 4 DOT 4 Dex-Cool Ψυκτικό υγρό Δ/Υ Δ/Υ Dex-Cool Ψυκτικό υγρό Συνθετικό λάδι σχέσης 75W-90 Συνθετικό λάδι σχέσης 75W-90 Dex-Cool Ψυκτικό υγρό Συνθετικό λάδι σχέσης 75W-90 Συνθετικό λάδι σχέσης 75W-90

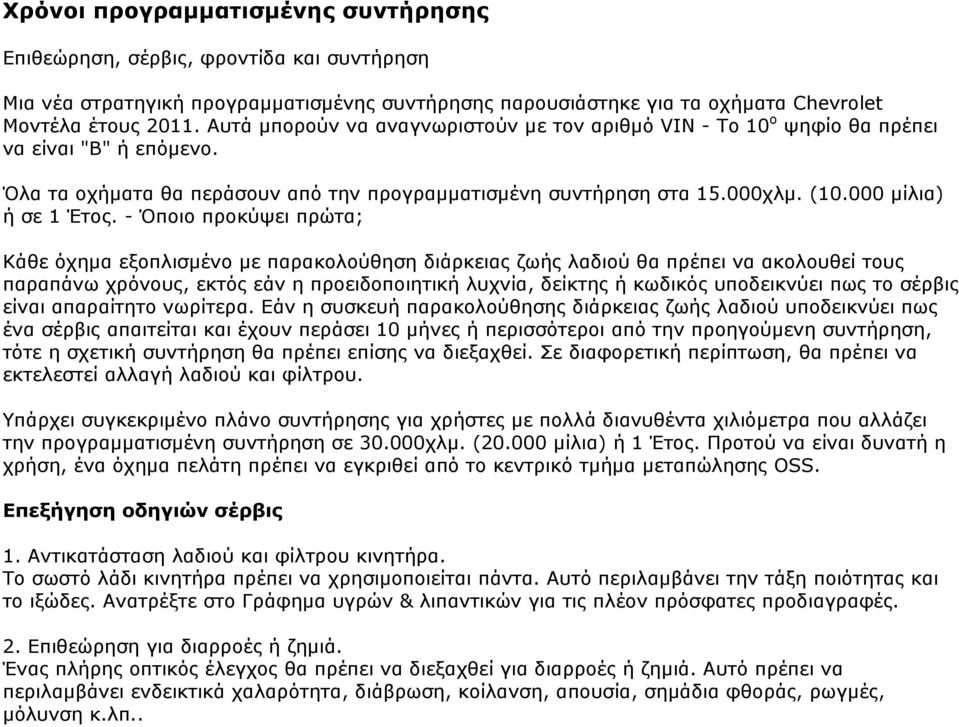

19 Χρόνοι προγραμματισμένης συντήρησης Επιθεώρηση, σέρβις, φροντίδα και συντήρηση Μια νέα στρατηγική προγραμματισμένης συντήρησης παρουσιάστηκε για τα οχήματα Chevrolet Μοντέλα έτους Αυτά μπορούν να αναγνωριστούν με τον αριθμό VIN - Το 10 ο ψηφίο θα πρέπει να είναι "Β" ή επόμενο. Όλα τα οχήματα θα περάσουν από την προγραμματισμένη συντήρηση στα χλμ. ( μίλια) ή σε 1 Έτος. - Όποιο προκύψει πρώτα; Κάθε όχημα εξοπλισμένο με παρακολούθηση διάρκειας ζωής λαδιού θα πρέπει να ακολουθεί τους παραπάνω χρόνους, εκτός εάν η προειδοποιητική λυχνία, δείκτης ή κωδικός υποδεικνύει πως το σέρβις είναι απαραίτητο νωρίτερα. Εάν η συσκευή παρακολούθησης διάρκειας ζωής λαδιού υποδεικνύει πως ένα σέρβις απαιτείται και έχουν περάσει 10 μήνες ή περισσότεροι από την προηγούμενη συντήρηση, τότε η σχετική συντήρηση θα πρέπει επίσης να διεξαχθεί. Σε διαφορετική περίπτωση, θα πρέπει να εκτελεστεί αλλαγή λαδιού και φίλτρου. Υπάρχει συγκεκριμένο πλάνο συντήρησης για χρήστες με πολλά διανυθέντα χιλιόμετρα που αλλάζει την προγραμματισμένη συντήρηση σε χλμ. ( μίλια) ή 1 Έτος. Προτού να είναι δυνατή η χρήση, ένα όχημα πελάτη πρέπει να εγκριθεί από το κεντρικό τμήμα μεταπώλησης OSS. Επεξήγηση οδηγιών σέρβις 1. Αντικατάσταση λαδιού και φίλτρου κινητήρα. Το σωστό λάδι κινητήρα πρέπει να χρησιμοποιείται πάντα. Αυτό περιλαμβάνει την τάξη ποιότητας και το ιξώδες. Ανατρέξτε στο Γράφημα υγρών & λιπαντικών για τις πλέον πρόσφατες προδιαγραφές. 2. Επιθεώρηση για διαρροές ή ζημιά. Ένας πλήρης οπτικός έλεγχος θα πρέπει να διεξαχθεί για διαρροές ή ζημιά. Αυτό πρέπει να περιλαμβάνει ενδεικτικά χαλαρότητα, διάβρωση, κοίλανση, απουσία, σημάδια φθοράς, ρωγμές, μόλυνση κ.λπ..

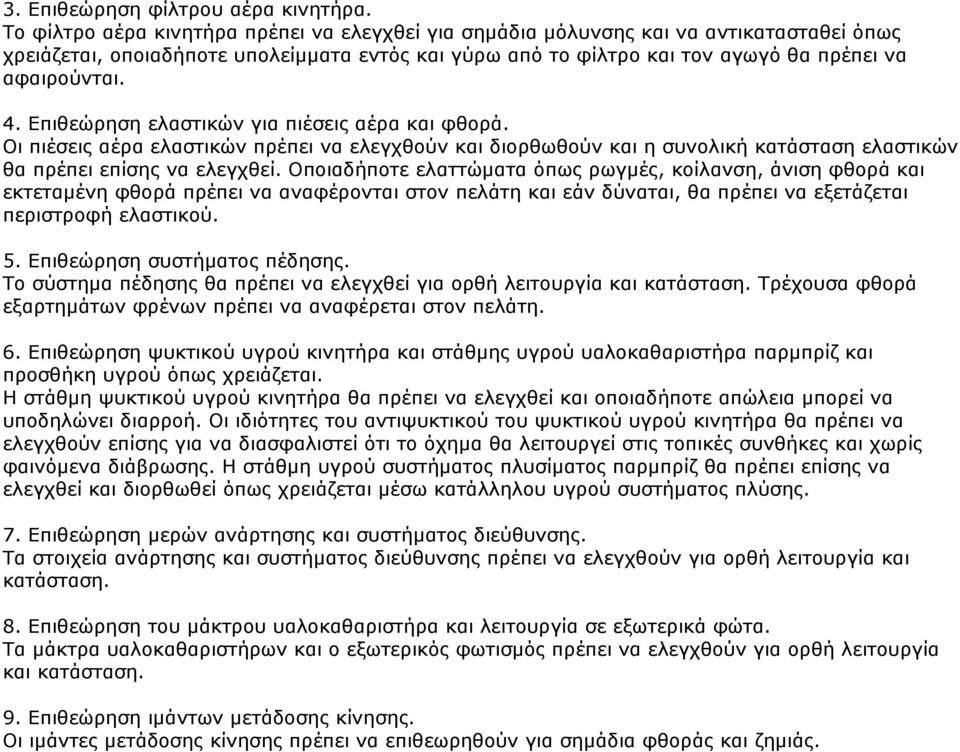

20 3. Επιθεώρηση φίλτρου αέρα κινητήρα. Το φίλτρο αέρα κινητήρα πρέπει να ελεγχθεί για σημάδια μόλυνσης και να αντικατασταθεί όπως χρειάζεται, οποιαδήποτε υπολείμματα εντός και γύρω από το φίλτρο και τον αγωγό θα πρέπει να αφαιρούνται. 4. Επιθεώρηση ελαστικών για πιέσεις αέρα και φθορά. Οι πιέσεις αέρα ελαστικών πρέπει να ελεγχθούν και διορθωθούν και η συνολική κατάσταση ελαστικών θα πρέπει επίσης να ελεγχθεί. Οποιαδήποτε ελαττώματα όπως ρωγμές, κοίλανση, άνιση φθορά και εκτεταμένη φθορά πρέπει να αναφέρονται στον πελάτη και εάν δύναται, θα πρέπει να εξετάζεται περιστροφή ελαστικού. 5. Επιθεώρηση συστήματος πέδησης. Το σύστημα πέδησης θα πρέπει να ελεγχθεί για ορθή λειτουργία και κατάσταση. Τρέχουσα φθορά εξαρτημάτων φρένων πρέπει να αναφέρεται στον πελάτη. 6. Επιθεώρηση ψυκτικού υγρού κινητήρα και στάθμης υγρού υαλοκαθαριστήρα παρμπρίζ και προσθήκη υγρού όπως χρειάζεται. Η στάθμη ψυκτικού υγρού κινητήρα θα πρέπει να ελεγχθεί και οποιαδήποτε απώλεια μπορεί να υποδηλώνει διαρροή. Οι ιδιότητες του αντιψυκτικού του ψυκτικού υγρού κινητήρα θα πρέπει να ελεγχθούν επίσης για να διασφαλιστεί ότι το όχημα θα λειτουργεί στις τοπικές συνθήκες και χωρίς φαινόμενα διάβρωσης. Η στάθμη υγρού συστήματος πλυσίματος παρμπρίζ θα πρέπει επίσης να ελεγχθεί και διορθωθεί όπως χρειάζεται μέσω κατάλληλου υγρού συστήματος πλύσης. 7. Επιθεώρηση μερών ανάρτησης και συστήματος διεύθυνσης. Τα στοιχεία ανάρτησης και συστήματος διεύθυνσης πρέπει να ελεγχθούν για ορθή λειτουργία και κατάσταση. 8. Επιθεώρηση του μάκτρου υαλοκαθαριστήρα και λειτουργία σε εξωτερικά φώτα. Τα μάκτρα υαλοκαθαριστήρων και ο εξωτερικός φωτισμός πρέπει να ελεγχθούν για ορθή λειτουργία και κατάσταση. 9. Επιθεώρηση ιμάντων μετάδοσης κίνησης. Οι ιμάντες μετάδοσης κίνησης πρέπει να επιθεωρηθούν για σημάδια φθοράς και ζημιάς.

21 10. Εκτέλεση οποιουδήποτε απαραίτητου πρόσθετου σέρβις - βλ. σχετική ενότητα. Τα πρόσθετα στοιχεία πρέπει να ελεγχθούν για να διαπιστωθεί εάν λόγω της ηλικίας του οχήματος και των διανυθέντων χιλιομέτρων απαιτεί συντήρηση επιπλέον στοιχείων. 11. Έλεγχος για Διορθωτικές ενέργειες. Ένας ενδελεχής έλεγχος για εκκρεμείς Διορθωτικές ενέργειες πρέπει να πραγματοποιηθεί. Όλες οι Διορθωτικές ενέργειες που διεξάγονται πρέπει να καταγράφονται στον Οδηγό σέρβις του οχήματος, στην κάρτα εργασίας και μια δήλωση πρέπει να καταχωρείται στο σύστημα εγγύησης. 12. Αντικατάσταση υγρού φρένων. Το σωστό υγρό φρένων πρέπει να χρησιμοποιείται πάντα. Ανατρέξτε στο Γράφημα υγρών & λιπαντικών για τις πλέον πρόσφατες προδιαγραφές. 13. Επιθεώρηση συστήματος ψύξης κινητήρα Το σύστημα ψύξης κινητήρα πρέπει να ελεγχθεί για ορθή λειτουργία και κατάσταση. 14. Επιθεώρηση μερών συστήματος συγκράτησης. Το σύστημα συγκράτησης πρέπει να ελεγχθεί για ορθή λειτουργία και κατάσταση. 15. Επιθεώρηση εξαρτημάτων συστήματος μετάδοσης κίνησης. Τα στοιχεία συστήματος μετάδοσης κίνησης πρέπει να ελεγχθούν για ορθή λειτουργία και κατάσταση. 16. Λίπανση μερών αμαξώματος. Τα στοιχεία αμαξώματος θα πρέπει να λιπανθούν μέσω κατάλληλου λιπαντικού για να διασφαλιστεί ορθή λειτουργία.

22 Μοντέλα Όλα Διάστημα συντήρησης Ανά 1 έτος / χλμ. (όποιο προκύψει πρώτα) Συντήρηση Ι -- Χρήση Συντήρησης Ι για το πρώτο σέρβις ή εάν η Συντήρηση ΙΙ εκτελέστηκε προηγουμένως Συντήρηση ΙΙ -- Χρήση Συντήρησης ΙΙ εάν η προηγούμενη συντήρηση που εκτελέστηκε ήταν η Συντήρηση Ι. Για οχήματα εξοπλισμένα με λυχνία αλλαγής λαδιού - Εάν η ανάψει η λυχνία αλλαγής λαδιού και έχουν περάσει 10 μήνες ή περισσότεροι από την προηγούμενη συντήρηση, τότε η σχετική συντήρηση θα πρέπει επίσης να διεξαχθεί. Για ντήζελ, αντικαταστήστε όταν ο αριθμός κωδικού 82 εμφανίζεται στο DIC (Κέντρο πληροφοριών οδηγού). Οδηγός για όλα τα οχήματα Όχι Σέρβις Συντήρηση Ι Συντήρηση ΙΙ 1 Αντικατάσταση λαδιού και φίλτρου κινητήρα. Ε Ε 2 Επιθεώρηση για διαρροές ή ζημιά. Ι Ι 3 Επιθεώρηση φίλτρου αέρα κινητήρα. Ι Ι 4 Επιθεώρηση ελαστικών για πιέσεις αέρα και φθορά. Ι Ι 5 Επιθεώρηση συστήματος πέδησης. Ι Ι 6 Επιθεώρηση ψυκτικού υγρού κινητήρα και στάθμης υγρού υαλοκαθαριστήρα παρμπρίζ και προσθήκη υγρού όπως χρειάζεται. Ι Ι 7 Επιθεώρηση μερών ανάρτησης και συστήματος διεύθυνσης. Ι Ι 8 Επιθεώρηση του μάκτρου υαλοκαθαριστήρα και λειτουργία σε εξωτερικά φώτα Ι Ι 9 Επιθεώρηση ιμάντων μετάδοσης κίνησης. Ι Ι 10 Εκτέλεση οποιουδήποτε απαραίτητου πρόσθετου σέρβις - βλ. σχετική ενότητα. Ι Ι 11 Έλεγχος για Διορθωτικές ενέργειες. Ι Ι Συντήρηση 2 - εκτέλεση όλων των σέρβις που περιγράφονται στη Συντήρηση 1, καθώς και των ακόλουθων 12 Αντικατάσταση υγρού φρένων. Ε 13 Επιθεώρηση συστήματος ψύξης κινητήρα. Ι 14 Επιθεώρηση μερών συστήματος συγκράτησης. Ι 15 Επιθεώρηση εξαρτημάτων συστήματος μετάδοσης κίνησης. Ι 16 Λίπανση μερών αμαξώματος. Ι

23 όχι Περιγραφή Spark Aveo Aveo T Αντικατάσταση φίλτρου εισερχόμενου αέρα χλμ. / 1 έτος χλμ. / 1 έτος χλμ./ 2 έτη 18 Αντικατάσταση φίλτρου αέρα Ανά χλμ. / 4 έτη Ανά χλμ. / 3 έτη χλμ. / 2 έτη 19 Αντικατάσταση μπουζί Ανά χλμ. / 2 έτη Αντικατάσταση καλωδίου ανάφλεξης Αντικατάσταση φίλτρου καυσίμου πετρελαίου Αντικατάσταση φίλτρου καυσίμου ντήζελ Εξ. ESC Ανά χλμ. / 3 έτη 1.2DOHC - Ανά χλμ. / 2 έτη 1.4DOHC - Ανά χλμ. / 4 έτη 1.2DOHC - ανά χλμ. / 3 έτη χλμ. / 4 έτη Δ/Υ χλμ. / 3 έτη Δ/Υ Δ/Υ Δ/Υ χλμ. / 2 έτη Δ/Υ 23 Αντικατάσταση ψυκτικού υγρού κινητήρα Ανά χλμ. / 5 έτη Ανά χλμ. / 5 έτη Ανά χλμ. / 5 έτη 24 Αντικατάσταση λαδιού μηχανικού κιβωτίου ταχυτήτων Ύστερα από χλμ. / 1 έτος και μετά ανά χλμ. / 2 έτη 1.2DOHC Ύστερα από χλμ. / 1 έτος και μετά ανά χλμ. / 2 έτη Δ/Υ 25 Αντικατάσταση λαδιού αυτόματου κιβωτίου ταχυτήτων Δ/Υ Επιθεώρηση ανά χλμ. / 1 έτος Το λάδι χρειάζεται αντικατάσταση μόνο εάν παρουσιάζει αποχρωματισμό ή έντονη μυρωδιά Φυσιολογικές συνθήκες: ανά χλμ.( μίλια) Δυσμενείς συνθήκες : ανά χλμ.( μίλια) 26 Αντικατάσταση βοηθητικής ζώνης Δ/Υ 1.4DOHC - Τέντωμα - Ανά χλμ. / 10 έτη Τέντωμα : ανά χλμ. / 10 έτη Αντικατάσταση οδοντωτού ιμάντα Αντικατάσταση καδένας χρονισμού Επιθεώρηση διάκενου βαλβίδας - Ρύθμιση εάν απαιτείται Δ/Υ Ανά χλμ. / 10 έτη Ανά χλμ. / 10 έτη Ανά χλμ. / 10 έτη Ανά χλμ. / 10 έτη Δωρεάν συντήρηση Ανά χλμ. / 10 έτη Ανά χλμ. / 10 έτη Ανά χλμ. / 10 έτη

24 όχι Περιγραφή Cruze Orlando Captiva 17 Αντικατάσταση φίλτρου εισερχόμενου αέρα χλμ. / 2 έτη χλμ. / 2 έτη χλμ. / 1 έτος 18 Αντικατάσταση φίλτρου αέρα Ανά χλμ. / 4 έτη Ανά χλμ. / 4 έτη Ανά χλμ. / 4 έτη 19 Αντικατάσταση μπουζί 20 Αντικατάσταση καλωδίου ανάφλεξης Euro 4 - Ανά χλμ. 2 έτη 1.6 Euro 5 / Ανά χλμ. / 4 έτη 1.6 Euro 4 - Ανά χλμ. / 3 έτη Ανά χλμ. / 4 έτη Δ/Υ Ανά χλμ. / 10 Έτη Αντικατάσταση φίλτρου καυσίμου πετρελαίου Δ/Υ Δ/Υ Δ/Υ Αντικατάσταση φίλτρου καυσίμου ντήζελ χλμ. / 2 έτη χλμ. / 2 έτη χλμ. / 2 έτη Αντικατάσταση ψυκτικού υγρού κινητήρα Ανά χλμ. / 5 έτη Ανά χλμ. / 5 έτη Ανά χλμ. / 5 έτη Αντικατάσταση λαδιού μηχανικού κιβωτίου ταχυτήτων Δ/Υ Δ/Υ Δ/Υ Δυσμενείς συνθήκες : Δυσμενείς συνθήκες : Δυσμενείς συνθήκες : Αντικατάσταση λαδιού αυτόματου ανά χλμ. ανά χλμ. ανά χλμ. κιβωτίου ταχυτήτων Φυσιολογικές συνθήκες : Φυσιολογικές συνθήκες : Φυσιολογικές συνθήκες : ανά χλμ. ανά χλμ. ανά χλμ. 26 Αντικατάσταση βοηθητικής ζώνης 27 Αντικατάσταση οδοντωτού ιμάντα 28 Αντικατάσταση καδένας χρονισμού 29 Επιθεώρηση διάκενου βαλβίδας - Ρύθμιση εάν απαιτείται 1.6 Euro 5 / Τέντωμα - Ανά χλμ. / 10 έτη 1.6 Euro 4 - Ανά χλμ. 4 έτη 1.6 Euro 5 / Ανά χλμ. / 10 έτη Ντήζελ - Δυσμενείς συνθήκες ανά χλμ. / 6 έτη Φυσιολογικές συνθήκες : ανά χλμ. / 6 έτη Euro 5 ντήζελ Ανά χλμ. / 10 έτη 1.6 Euro 5 / Ανά χλμ. / 10 έτη Πετρέλαιο - Τέντωμα - Ανά χλμ. / 10 έτη Πετρέλαιο - Ανά χλμ. / 10 έτη Ντήζελ - Ανά χλμ. / 10 έτη Πετρέλαιο - Ανά χλμ. / 10 έτη Δ/Υ Δ/Υ Ανά χλμ. / 10 Έτη

25 Στοιχείο συντήρησης Σημείωση Υποσημειώσεις Σε περίπτωση οδήγησης υπό δυσμενείς συνθήκες : οδήγηση μικρής απόστασης, εκτεταμένη περίοδο αδράνειας ή οδήγηση σε περιοχή με πολύ σκόνη, το 1 λάδι και φίλτρο κινητήρα μπορεί να απαιτεί συχνότερη αντικατάσταση. 2 Η απώλεια υγρού σε οποιοδήποτε σύστημα οχήματος μπορεί να αποτελεί ένδειξη προβλήματος. Το σύστημα θα πρέπει να επιθεωρηθεί και επισκευαστεί και η στάθμη υγρού να ελεγχθεί. Προσθήκη υγρού εάν χρειάζεται. 3&17 Για τακτική οδήγηση σε περιοχή με πολύ σκόνη, να επιθεωρείτε το φίλτρο συχνότερα. Για τακτική οδήγηση σε περιοχή με πολύ σκόνη, το φίλτρο μπορεί να απαιτεί συχνότερη αντικατάσταση. 5 Οπτική επιθεώρηση αγωγών φρένων και λαστιχένιων σωλήνων για κόλλημα, διαρροές, ρωγμές, φθορά κ.λπ.. Επιθεώρηση στα τακάκια δισκόφρενων για φθορά και στους δίσκους για τη συνθήκη της επιφάνειας. Επιθεώρηση επενδύσεων/σιαγόνων ταμπούρων για φθορά ή ρωγμές. Επιθεώρηση άλλων στοιχείων φρένων, συμπεριλαμβανομένων ταμπούρων, κυλίνδρων τροχών, δαγκάνων, χειρόφρενου κ.λπ.. 7 Οπτική επιθεώρηση συστήματος εμπρός και πίσω ανάρτησης και συστήματος διεύθυνσης για βλάβη, χαλαρά μέρη ή μέρη που απουσιάζουν ή σημάδια φθοράς. Επιθεώρηση μερών υποβοηθούμενου συστήματος διεύθυνσης για κόλλημα, ρωγμές, φθορά κ.λπ.. 8 Επιθεώρηση μάκτρων υαλοκαθαριστήρων για φθορά, ρωγμές ή μόλυνση. Καθαρισμός παρμπρίζ και μάκτρας υαλοκαθαριστήρα, σε περίπτωση μόλυνσης. Αντικατάσταση μάκτρας υαλοκαθαριστήρων που έχουν φθαρεί ή καταστραφεί. Για οδήγηση σε δυσμενείς συνθήκες : οδήγηση ανηφορικά ή σε ορεινή περιοχή ή συχνή ρυμούλκηση, το υγρό φρένων μπορεί να απαιτεί συχνότερη 12 αντικατάσταση. 13 Οπτική επιθεώρηση λαστιχένιων σωλήνων και αντικατάσταση αυτών εάν παρουσιάζουν ρωγμές, φούσκωμα ή φθορά. Επιθεώρηση όλων των σωλήνων, συναρμογών και σφιγκτήρων με γνήσια ανταλλακτικά εάν χρειάζεται. Για βοήθεια να διασφαλιστεί ορθή λειτουργία, συνίσταται ένας έλεγχος πίεσης του συστήματος ψύξης και τάπας πίεσης και καθαρισμός του εξωτερικού χώρου του ψυγείου και συμπυκνωτή συστήματος κλιματισμού. 14 Βεβαιωθείτε ότι η λυχνία υπενθύμισης ζώνης ασφάλειας και τα μέρη της ζώνης ασφάλειας λειτουργούν σωστά. Έλεγχος για χαλαρά ή κατεστραμμένα εξαρτήματα στο σύστημα της ζώνης ασφάλειας. Εάν δείτε οτιδήποτε που μπορεί να εμποδίσει την ορθή λειτουργία του συστήματος ζώνης ασφάλειας, επισκευάστε το. Διασφάλιση αντικατάστασης κομμένων ή φαγωμένων ζωνών ασφάλειας. 16 Λιπάνετε όλους τους κυλίνδρους κλειδαριάς, μεντεσέδες και μηχανισμούς ασφάλισης πόρτας, καπό κινητήρα και καπό χώρου αποσκευών. Περισσότερο συχνή λίπανση μπορεί να απαιτείται σε περίπτωση έκθεσης σε διαβρωτικό περιβάλλον. Η εφαρμογή γράσου σιλικόνης σε λάστιχα στεγανοποίησης με καθαρό ύφασμα θα επεκτείνει τη διάρκεια ζωής τους, θα ενισχύσει τη στεγανότητα και θα εμποδίσει το κόλλημα ή τρίξιμο. Γενικά για το αυτόματο κιβώτιο ταχυτήτων Γενικά για ζώνες ασφάλειας & 26 Γενικά Συνθήκη ελαστικού & πίεση αέρα Ευθυγράμμιση τροχών Αλλαγή υγρού και φίλτρου αυτόματου κιβωτίου ταχυτήτων εάν το όχημα οδηγείται κυρίως σε μία ή περισσότερες από τις εξής συνθήκες: Σε έντονη κυκλοφοριακή συμφόρηση όπου η εξωτερική θερμοκρασία προσεγγίζει συχνά τους 90 F (32 C) ή τους ξεπερνά. Σε ανηφορική ή ορεινή περιοχή. Όταν εκτελείται συχνή ρυμούλκηση. Σε χρήσεις που εντοπίζονται σε ταξί, όχημα αστυνομίας ή διανομών. Οπτική επιθεώρηση ζώνης για φάγωμα, εκτεταμένες ρωγμές ή εμφανή ζημιά. Αντικατάσταση ζώνης εάν χρειάζεται. 1.2 DOHC - Εάν η ζώνη έχει αντικατασταθεί - πρέπει να επιθεωρηθεί και ρυθμιστεί όπως χρειάζεται εντός 6 μηνών / 5.000χλμ. Έλεγχος όλων των συστημάτων για παρεμβολή ή κόλλημα και για κατεστραμμένα μέρη ή μέρη που απουσιάζουν. Αντικατάσταση μερών όπως χρειάζεται. Αντικατάσταση κάθε μέρους που έχει υποστεί εκτεταμένη φθορά. Η συνθήκη ελαστικού θα πρέπει να επιθεωρηθεί πριν την οδήγηση και η πίεση ελαστικού θα πρέπει να ελέγχεται κάθε φορά που γεμίζετε το ρεζερβουάρ καυσίμου ή τουλάχιστον μία φορά το μήνα μέσω μετρητή πίεσης ελαστικών. Εάν χρειάζεται, περιστρέψτε και εκτελέστε ζυγοστάθμιση των τροχών.

26 Συνιστώμενος χρόνος για κάθε σέρβις, συμπεριλαμβανομένων προγραμματισμένων πρόσθετων ενεργειών σέρβις. Μοντέλο / 1 ο Σέρβις 2 ο Σέρβις 3 ο Σέρβις 4 ο Σέρβις 5 ο Σέρβις Σέρβις Συντήρηση 1 Συντήρηση 2 Συντήρηση 1 Συντήρηση 2 Συντήρηση 1 Spark Aveo Aveo Cruze Petrol Cruze Petrol Euro (LPG) Cruze Diesel Orlando Petrol Orlando Diesel Captiva Petrol 2.4 Captiva Diesel Οι παραπάνω χρόνοι που αναφέρονται είναι ΜΟΝΟ προτεινόμενοι χρόνοι. Πρόσθετος χρόνος μπορεί να απαιτείται για οποιεσδήποτε ρυθμίσεις ως μέρος φυσιολογικής συντήρησης οχήματος. Συνιστούμε 0,1 (6 λεπτά) να προστεθούν για έλεγχο δρόμου μετά τη συντήρηση, εάν απαιτείται Διατίθενται όλες οι συγκεκριμένες και εφεδρικές πληροφορίες.

27 Πρόσθετοι χρόνοι - Λεπτά και δευτερόλεπτα Μοντέλο / Λειτουργία Αντικατάσταση - Μπροστά μάκτρα υαλοκαθαριστήρων - κάθε μάκτρο Αντικατάσταση - Πίσω μάκτρα υαλοκαθαριστήρων Αντικατάσταση - Μπροστά λυχνία φλας - Μία Αντικατάσταση - Μπροστά λυχνία προβολέας - Μία Αντικατάσταση - Λυχνία φωτός φρένων - Μία Αντικατάσταση - Λυχνία πίσω φαναριού - Μία Αντικατάσταση - Πίσω σιαγόνες/τακάκια φρένων Αντικατάσταση - Πίσω ταμπούρα/δίσκοι φρένων Αντικατάσταση - Μπροστά τακάκια φρένων Αντικατάσταση - Μπροστά δίσκοι φρένων Ρύθμιση χειρόφρενου Spark Aveo Cruze / Orlando Petrol Cruze / Orlando Petrol Euro4 (LPG) Cruze / Orlando Diesel Captiva Petrol 2.4 Captiva Diesel 00:00:31 Δ/Υ 00:00:28 00:00:28 00:00:28 00:00:28 00:00:28 00:00:44 Δ/Υ Δ/Υ Δ/Υ Δ/Υ Δ/Υ Δ/Υ 00:01:54 Δ/Υ 00:02:03 00:02:03 00:02:03 00:08:45 00:08:45 00:01:15 Δ/Υ 00:01:45 00:01:45 00:01:45 00:08:45 00:08:45 00:02:07 Δ/Υ 00:01:49 00:01:49 00:01:49 00:02:03 00:02:03 00:02:07 Δ/Υ 00:01:49 00:01:49 00:01:49 00:02:03 00:02:03 00:13:48 Δ/Υ 00:11:31 00:11:31 00:11:31 00:09:50 00:09:50 00:02:32 Δ/Υ 00:24:23 00:24:23 00:24:23 00:22:26 00:22:26 00:08:22 Δ/Υ 00:09:19 00:09:19 00:09:19 00:10:50 00:10:50 00:22:58 Δ/Υ 00:24:31 00:24:31 00:24:31 00:21:58 00:21:58 00:00:51 Δ/Υ Δ/Υ Δ/Υ Δ/Υ Δ/Υ Δ/Υ

28 ΦΥΛΛΑ ΕΛΕΓΧΟΥ ΣΕΡΒΙΣ ΓΙΑ ΚΑΘΕ ΜΟΝΤΕΛΟ ΠΡΟΣ ΕΙΣΑΓΩΓΗ

29 Διορθωτικές ενέργειες Τύποι Διορθωτικής ενέργειας: Ανάκληση ασφάλειας προϊόντος Θέματα που δεν εκπληρώνουν ζητήματα ασφάλειας. Θα πρέπει να εκτελεστούν προληπτικές εργασίες στο όχημα. Ανάκληση μη συμμόρφωσης Ζητήματα αποτυχίας συμμόρφωσης με επίσημα πρότυπα / κανονισμούς. Θα πρέπει να εκτελεστούν προληπτικές εργασίες στα οχήματα. Καμπάνια ανάκλησης (Εκπομπές ρύπων) Ζητήματα αποτυχίας συμμόρφωσης με επίσημα πρότυπα εκπομπών ρύπων. Θα πρέπει να εκτελεστούν προληπτικές εργασίες στα οχήματα. Καμπάνια ικανοποίησης πελατών Ζητήματα ενόχλησης πελατών που δεν σχετίζονται με την ασφάλεια και σχετίζονται με θέματα υψηλού κόστους ή αξιοπιστίας. Θα πρέπει να εκτελεστούν προληπτικές εργασίες στα οχήματα. Ενημέρωση σέρβις Πιθανά ζητήματα ενόχλησης πελατών που δεν σχετίζονται με την ασφάλεια και σχετίζονται με συμμόρφωση OBD, λογισμικό, ικανοποίηση πελάτη με χαμηλή συχνότητα. Θα πρέπει να εκτελεστούν προληπτικές εργασίες στα οχήματα. Ειδική κάλυψη Ζητήματα ενόχλησης πελατών που σχετίζονται με την ανθεκτικότητα, το υψηλό κόστος ή θέματα μη σχετικά της ασφάλειας. Προληπτική ενέργεια - Μόνο κατόπιν παραπόνου από τον πελάτη. Τεχνικό Σέρβις Ζητήματα που είναι δύσκολο να διαγνωσθούν και αφορούν ενοχλήσεις των πελατών. Προληπτική ενέργεια - Μόνο κατόπιν παραπόνου από τον πελάτη.

30 Καταγραφή μιας Διορθωτικής ενέργειας: Είναι απαραίτητο οι Διορθωτικές ενέργειες να καταγράφονται. Η σχετική ενότητα στον Οδηγό σέρβις πρέπει να συμπληρωθεί. Η εργασία πρέπει να καταγραφεί στην Κάρτα εργασίας. Η εργασία πρέπει να δηλωθεί στο σύστημα εγγύησης. Οδηγός σέρβις Ο τεχνικός επισκευών που φέρει έγκριση της Chevrolet θα πρέπει να ολοκληρώσει τα εξής: Αριθμός (Δελτίου): Ημερομηνία: Χλμ./μίλια: Υπογραφή: Σφραγίδα εξουσιοδοτημένου τεχνικού: ΠΡΟΣΘΕΤΕΣ ΕΓΓΡΑΦΕΣ Αριθμός: Αριθμός: Αριθμός: Ημερομηνία: Ημερομηνία: Ημερομηνία: ΧΛΜ/Μίλια ΧΛΜ/Μίλια ΧΛΜ/Μίλια Υπογραφή εξουσιοδοτημένου εκπροσώπου τεχνικού Υπογραφή εξουσιοδοτημένου εκπροσώπου τεχνικού Υπογραφή εξουσιοδοτημένου εκπροσώπου τεχνικού Σφραγίδα εξουσιοδοτημένων τεχνικών Σφραγίδα εξουσιοδοτημένων τεχνικών Σφραγίδα εξουσιοδοτημένων τεχνικών Αριθμός: Αριθμός: Αριθμός: Ημερομηνία: Ημερομηνία: Ημερομηνία: ΧΛΜ/Μίλια ΧΛΜ/Μίλια ΧΛΜ/Μίλια Υπογραφή εξουσιοδοτημένου εκπροσώπου τεχνικού Υπογραφή εξουσιοδοτημένου εκπροσώπου τεχνικού Υπογραφή εξουσιοδοτημένου εκπροσώπου τεχνικού Σφραγίδα εξουσιοδοτημένων τεχνικών Σφραγίδα εξουσιοδοτημένων τεχνικών Σφραγίδα εξουσιοδοτημένων τεχνικών
