ΣΥΣΤΗΜΑΤΑ VRV ΚΛΙΜΑΤΙΣΜΟΣ. Όνομα: Γιώργος Δήμου Τμήμα: Consulting Sales

Transcript

1 ΣΥΣΤΗΜΑΤΑ VRV ΚΛΙΜΑΤΙΣΜΟΣ

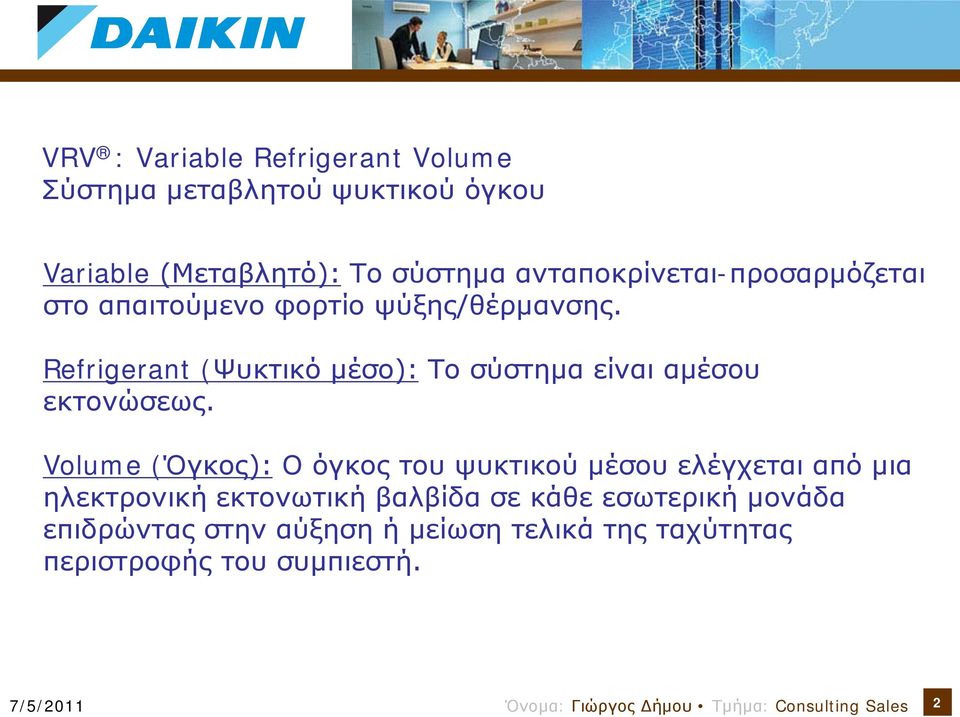

2 VRV : Variable Refrigerant Volume Σύστημα μεταβλητού ψυκτικού όγκου Variable (Μεταβλητό): Το σύστημα ανταποκρίνεται-προσαρμόζεται στο απαιτούμενο φορτίο ψύξης/θέρμανσης. Refrigerant (Ψυκτικό μέσο): Το σύστημα είναι αμέσου εκτονώσεως. Volume (Όγκος): Ο όγκος του ψυκτικού μέσου ελέγχεται από μια ηλεκτρονική εκτονωτική βαλβίδα σε κάθε εσωτερική μονάδα επιδρώντας στην αύξηση ή μείωση τελικά της ταχύτητας περιστροφής του συμπιεστή. 2

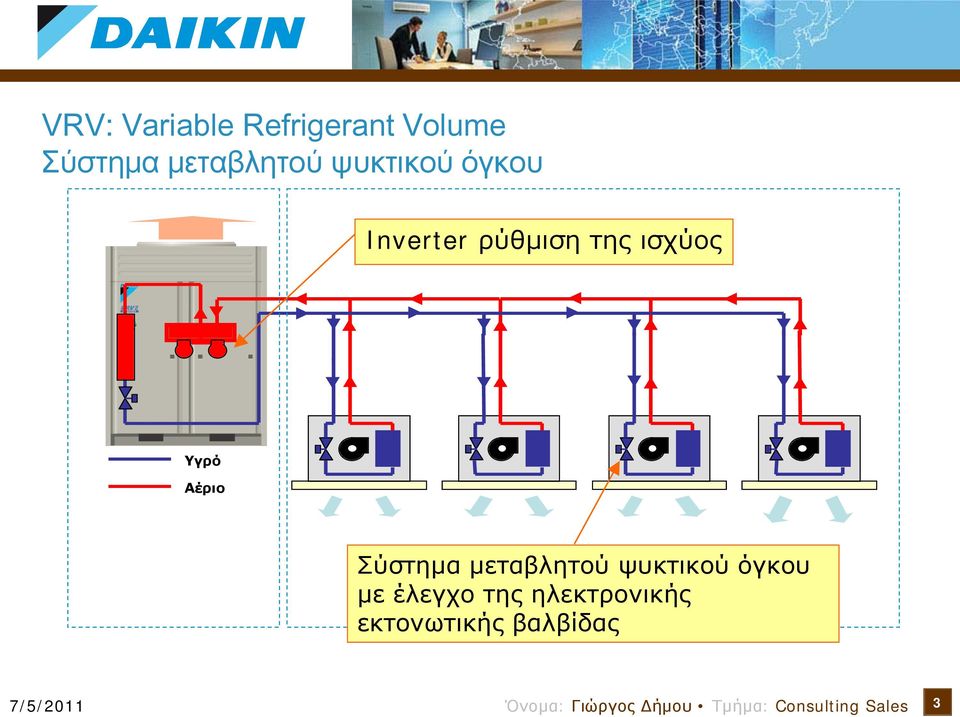

3 VRV: Variable Refrigerant Volume Σύστημα μεταβλητού ψυκτικού όγκου Inverter ρύθμιση της ισχύος Υγρό Αέριο Σύστημα μεταβλητού ψυκτικού όγκου με έλεγχο της ηλεκτρονικής εκτονωτικής βαλβίδας 3

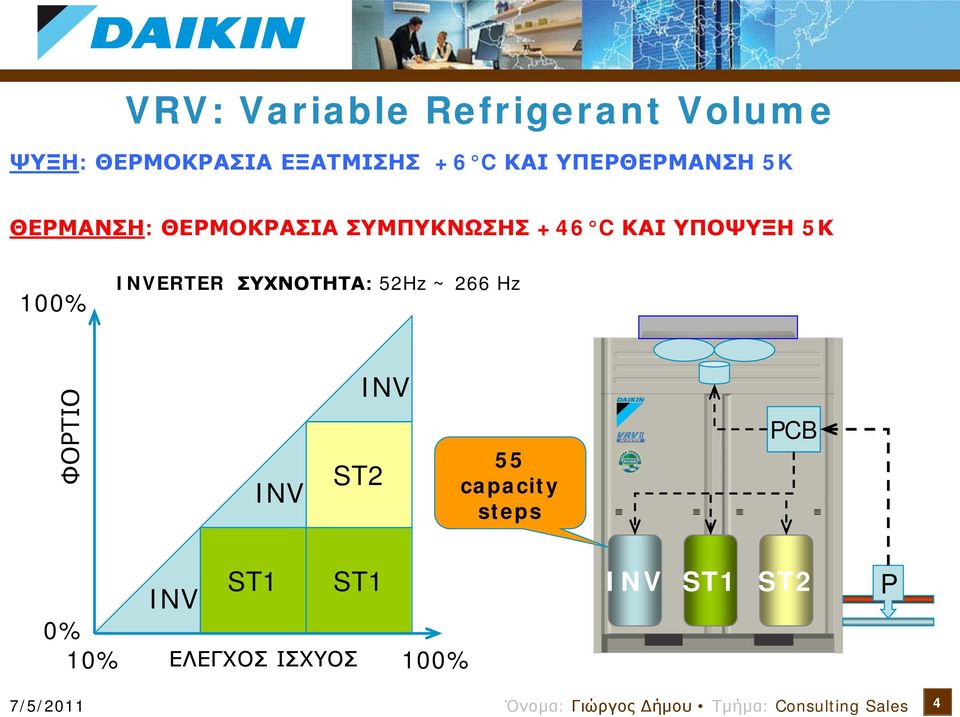

4 VRV: Variable Refrigerant Volume ΨΥΞΗ: ΘΕΡΜΟΚΡΑΣΙΑ ΕΞΑΤΜΙΣΗΣ +6 C ΚΑΙ ΥΠΕΡΘΕΡΜΑΝΣΗ 5K ΘΕΡΜΑΝΣΗ: ΘΕΡΜΟΚΡΑΣΙΑ ΣΥΜΠΥΚΝΩΣΗΣ +46 C ΚΑΙ ΥΠΟΨΥΞΗ 5Κ 100% INVERTER ΣΥΧΝΟΤΗΤΑ: 52Hz ~ 266 Hz ΦΟΡΤΙΟ INV ST2 INV 55 capacity steps PCB 0% 10% ST1 ST1 INV ΕΛΕΓΧΟΣ ΙΣΧΥΟΣ 100% INV ST1 ST2 P 4

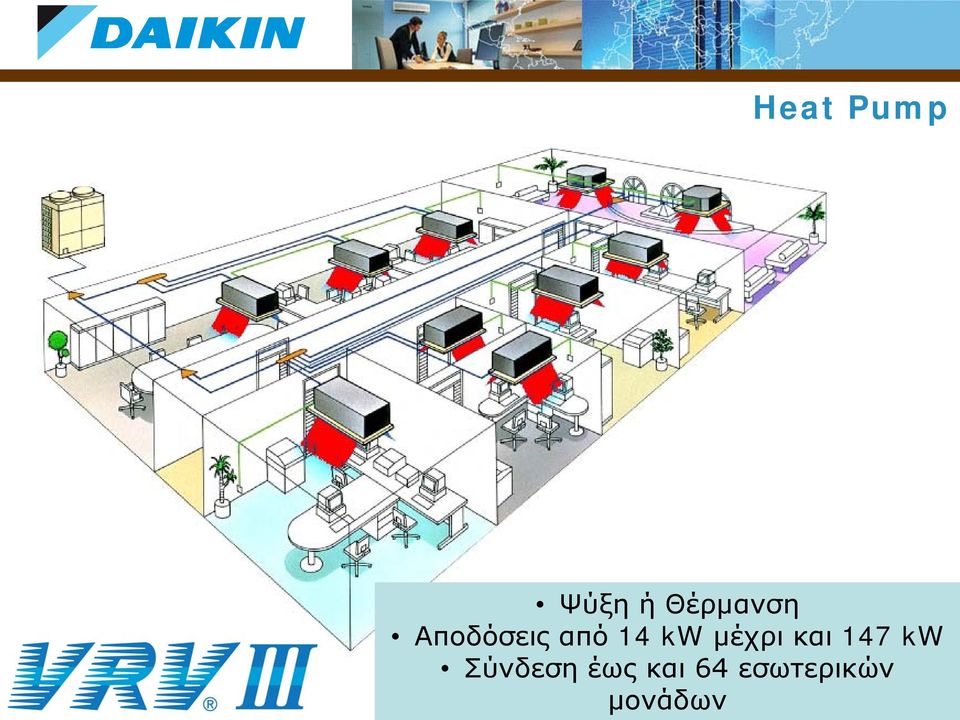

5 Heat Pump Ψύξη ή Θέρμανση Αποδόσεις από 14 kw μέχρι και 147 kw Σύνδεση έως και 64 εσωτερικών μονάδων 5

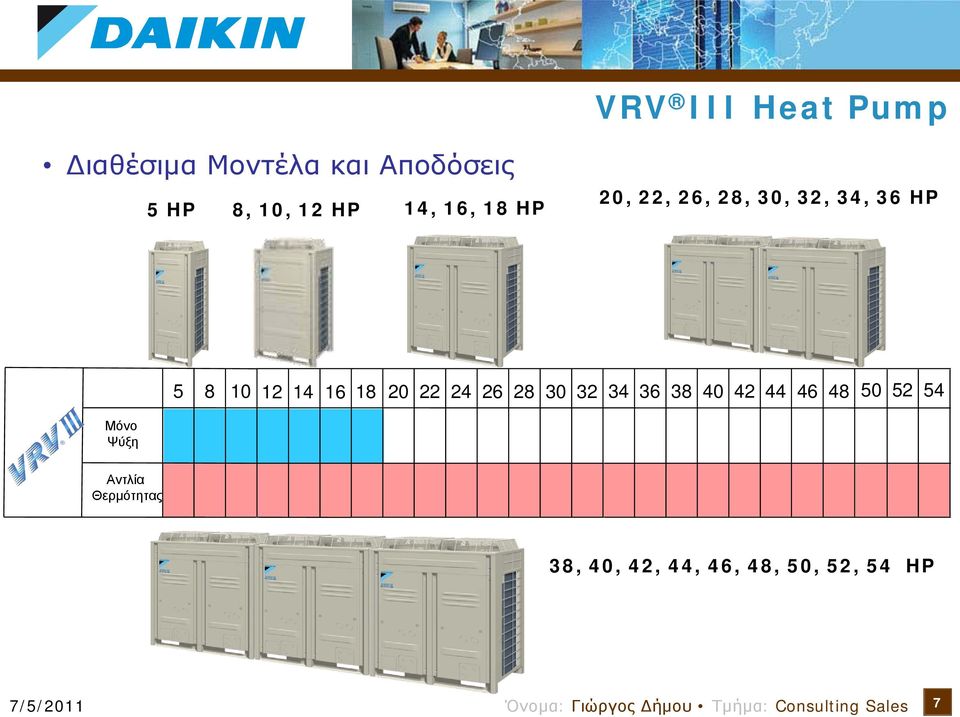

6 VRV III Heat Pump Διαθέσιμα Μοντέλα και Αποδόσεις 5 HP 8, 10, 12 HP 14, 16, 18 HP 20, 22, 26, 28, 30, 32, 34, 36 HP Μόνο Ψύξη Αντλία Θερμότητας 38, 40, 42, 44, 46, 48, 50, 52, 54 HP 7

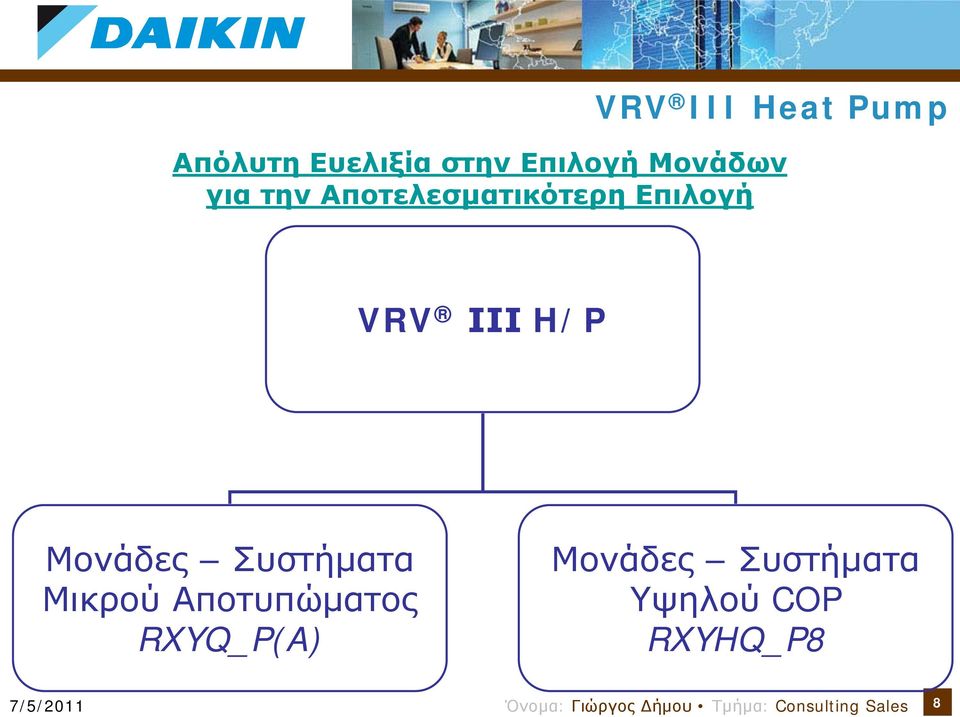

7 VRV III Heat Pump Απόλυτη Ευελιξία στην Επιλογή Μονάδων για την Αποτελεσματικότερη Επιλογή VRV ΙΙΙ H/P Μονάδες Συστήματα Μικρού Αποτυπώματος RXYQ_P(A) Μονάδες Συστήματα Υψηλού COP RXYHQ_P8 8

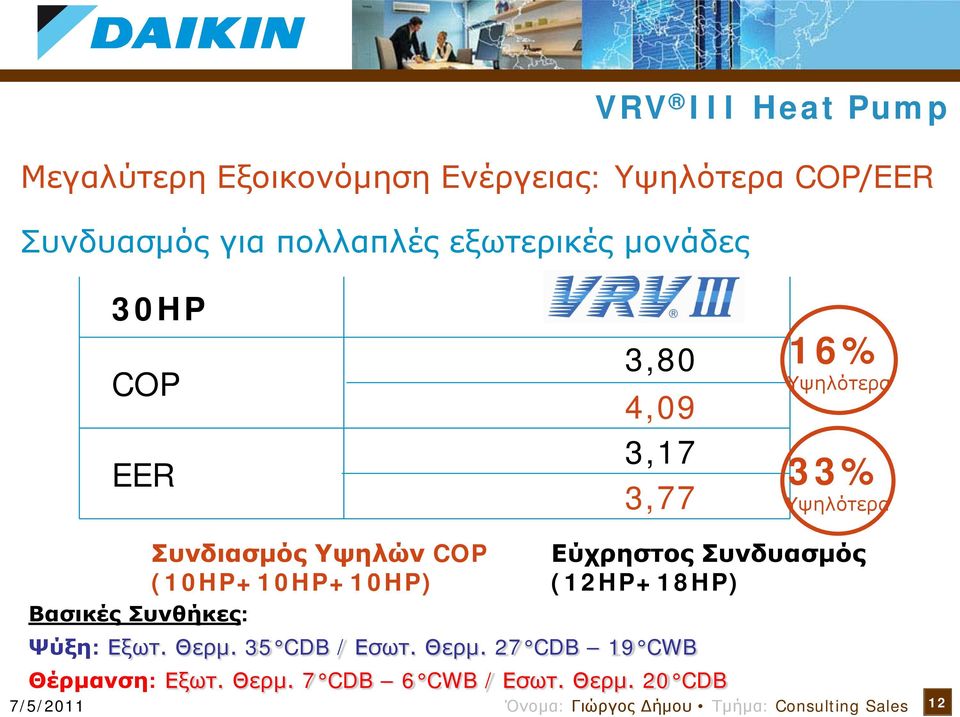

8 Μεγαλύτερη Εξοικονόμηση Ενέργειας: Υψηλότερα COP/ΕΕR Συνδυασμός για πολλαπλές εξωτερικές μονάδες VRV III Heat Pump 30HP COP EER 3,80 4,09 3,17 3,77 16% Υψηλότερα 33% Υψηλότερα Βασικές Συνθήκες: Ψύξη: Εξωτ. Θερμ. 35 CDB / Εσωτ. Θερμ. 27 CDB 19 CWB Θέρμανση: Εξωτ. Θερμ. 7 CDB 6 CWB / Εσωτ. Θερμ. 20 CDB Συνδιασμός Υψηλών COP (10HP+10HP+10HP) Εύχρηστος Συνδυασμός (12HP+18HP) 12

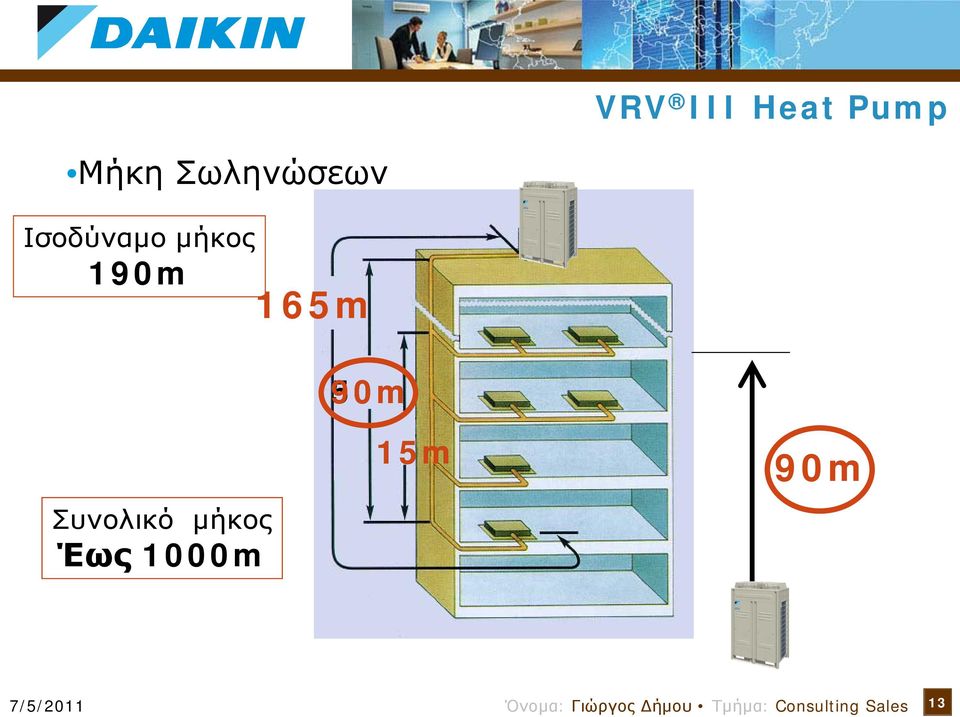

9 VRV III Heat Pump Μήκη Σωληνώσεων Ισοδύναμο μήκος 190m 165m 50m 90m Συνολικό μήκος Έως 1000m 15m 90m 13

10 Όρια Λειτουργίας Θέρμανση Εξωτερική Θερμοκρασία (ºCWB) Απαιτείται Προθέρμανση Απρόσκοπτη Λειτουργία Εσωτερική Θερμοκρασία (ºCDB) Ψύξη Εξωτερική Θερμοκρα σία (ºCDB) VRV III Heat Pump Απρόσκοπτη Λειτουργία Ελεγχόμενη Λειτουργία (ºCWB) Εσωτερική Θερμοκρασία 14

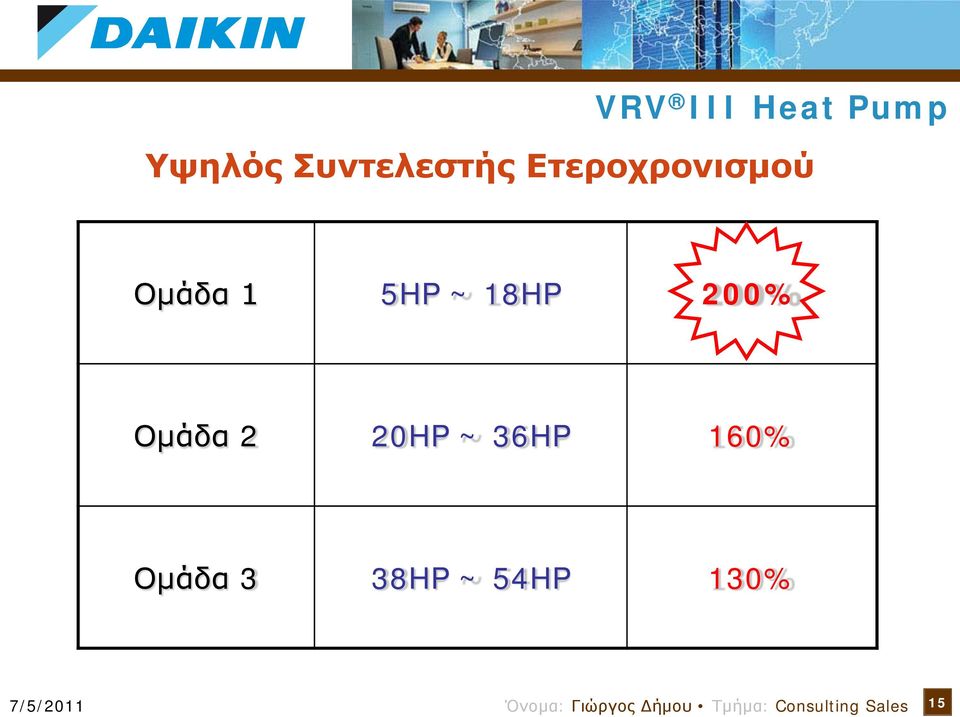

11 VRV III Heat Pump Υψηλός Συντελεστής Ετεροχρονισμού Ομάδα 1 5HP ~ 18HP 200% Ομάδα 2 20HP ~ 36HP 160% Ομάδα 3 38HP ~ 54HP 130% 15

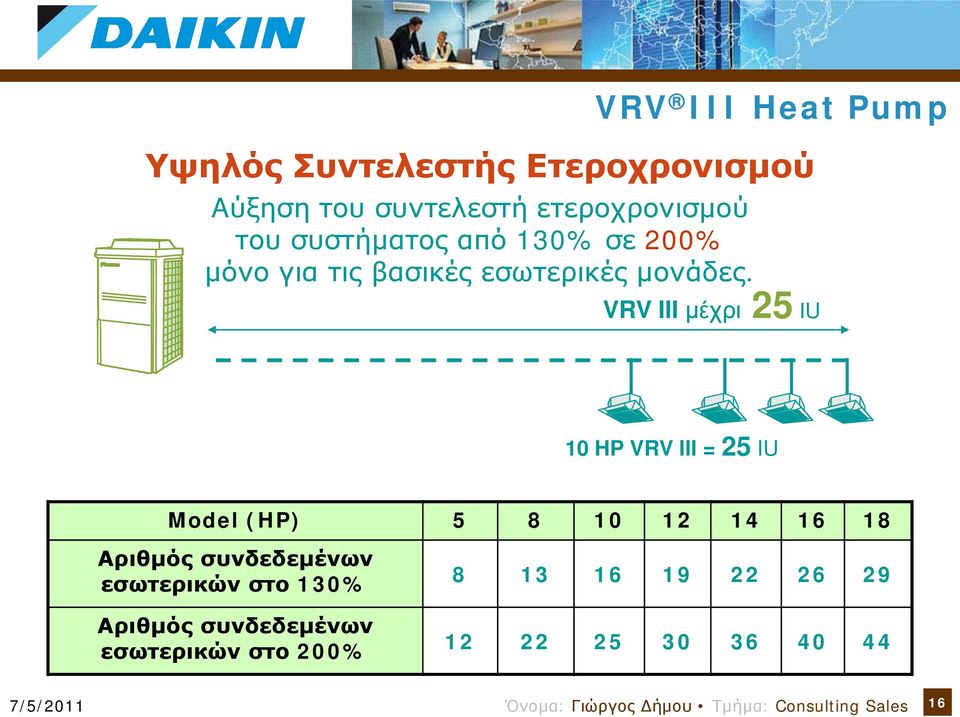

12 Aύξηση του συντελεστή ετεροχρονισμού του συστήματος από 130% σε 200% μόνο για τις βασικές εσωτερικές μονάδες. VRV III Heat Pump Υψηλός Συντελεστής Ετεροχρονισμού VRV III μέχρι 25 IU 10 HP VRV III = 25 IU Model (HP) Αριθμός συνδεδεμένων εσωτερικών στο 130% Αριθμός συνδεδεμένων εσωτερικών στο 200%

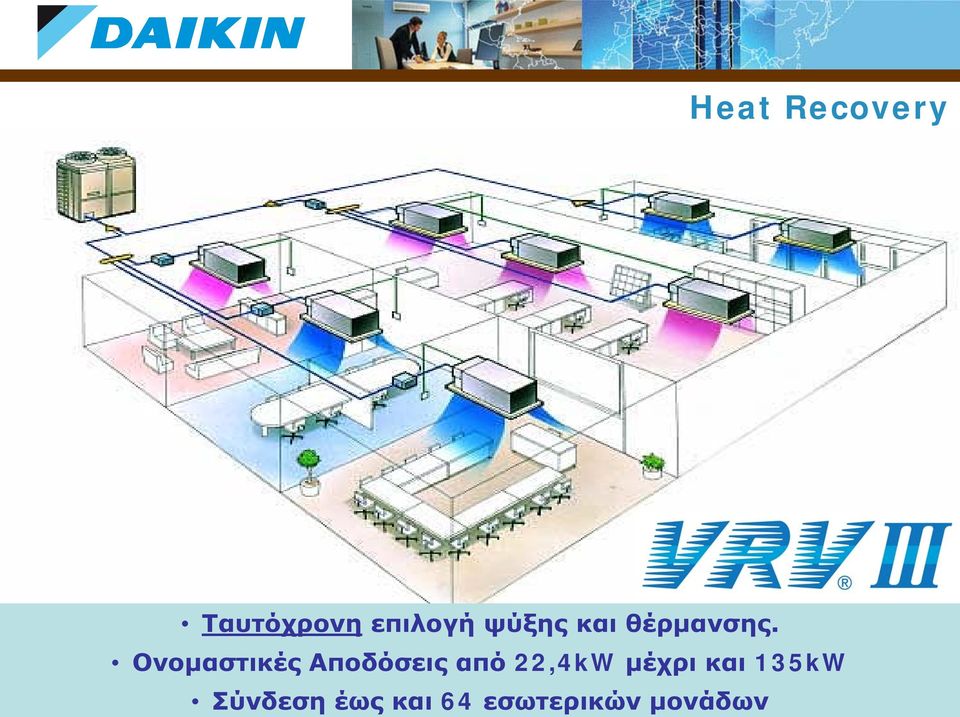

13 Heat Recovery Ταυτόχρονη επιλογή ψύξης και θέρμανσης. Ονομαστικές Αποδόσεις από 22,4kW μέχρι και 135kW Σύνδεση έως και 64 εσωτερικών μονάδων 17

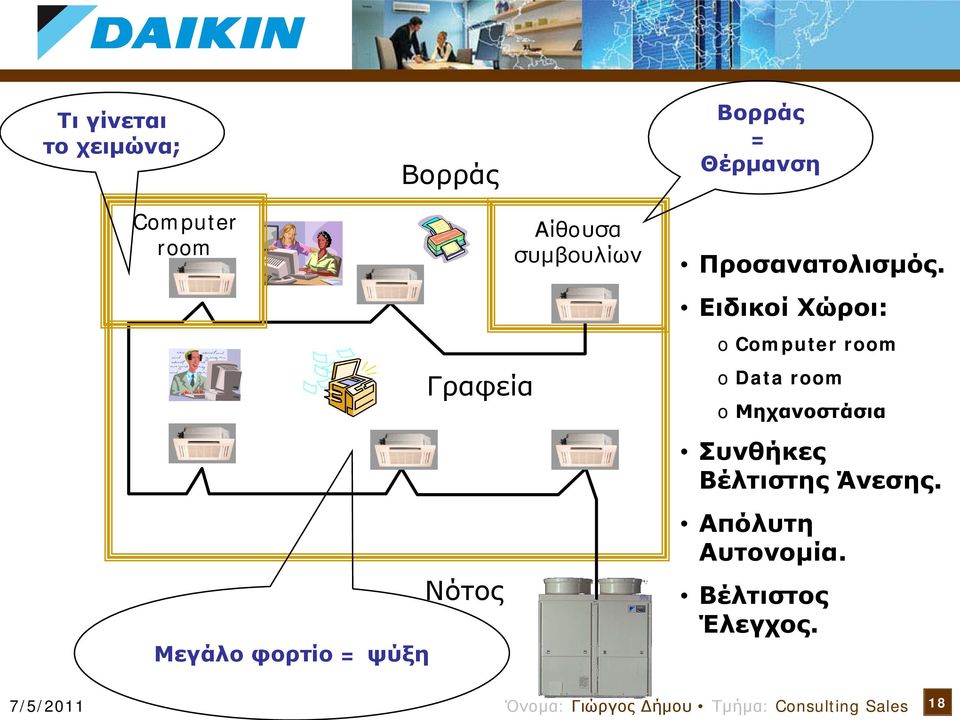

14 Τι γίνεται το χειμώνα; Βορράς Βορράς = Θέρμανση Computer room Μεγάλο φορτίο = ψύξη Γραφεία Νότος Αίθoυσα συμβουλίων Προσανατολισμός. Ειδικοί Χώροι: o Computer room o Data room o Μηχανοστάσια Συνθήκες Βέλτιστης Άνεσης. Απόλυτη Αυτονομία. Βέλτιστος Έλεγχος. 18

15 ΤΡΙ σωλήνιο (3way piping) VRV III Heat Recovery 19

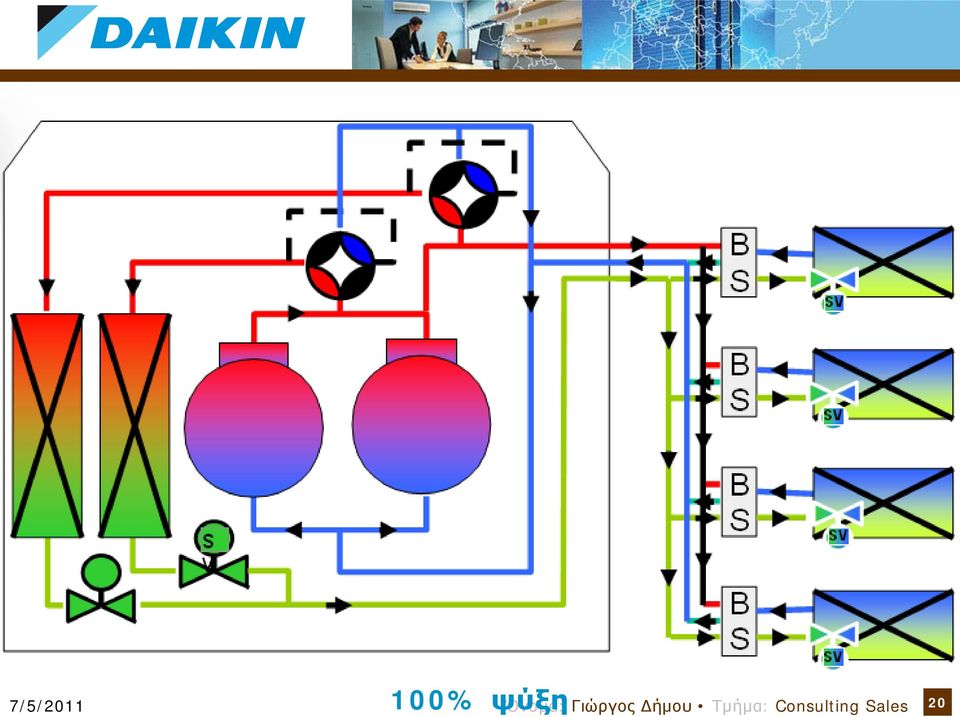

16 100% ψύξη 20

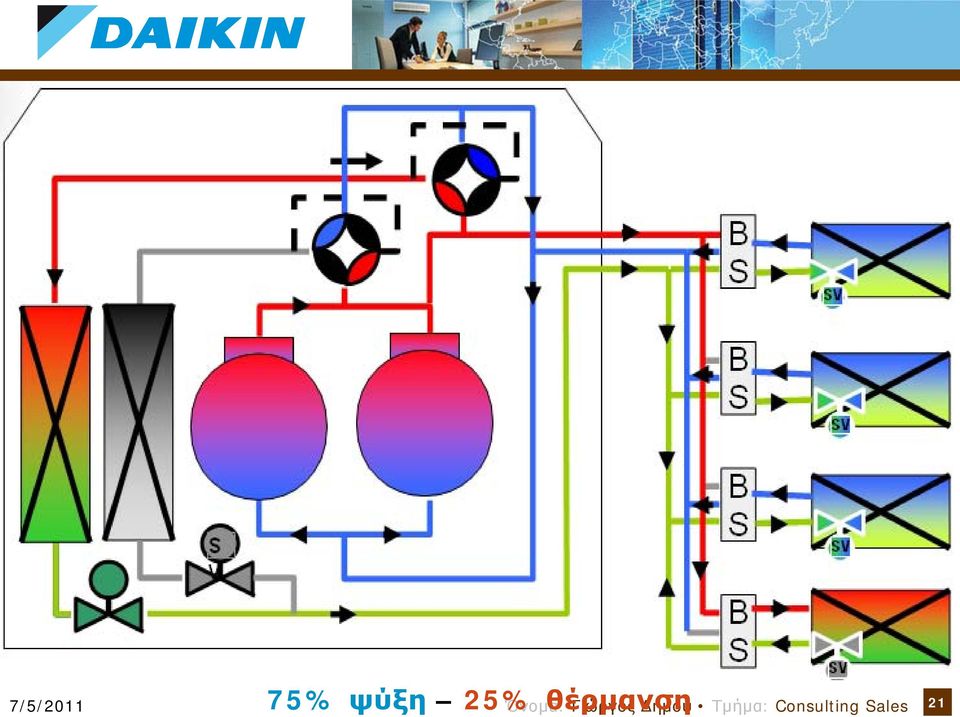

17 75% ψύξη 25% Όνομα: θέρμανση Γιώργος Δήμου Τμήμα: Consulting Sales 21

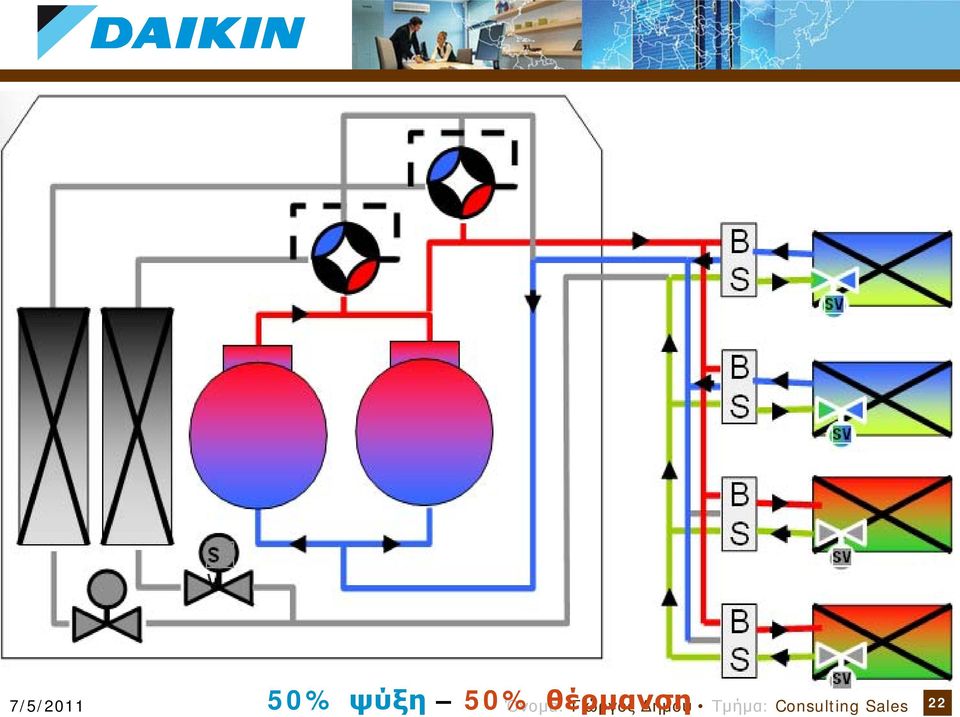

18 50% ψύξη 50% Όνομα: θέρμανση Γιώργος Δήμου Τμήμα: Consulting Sales 22

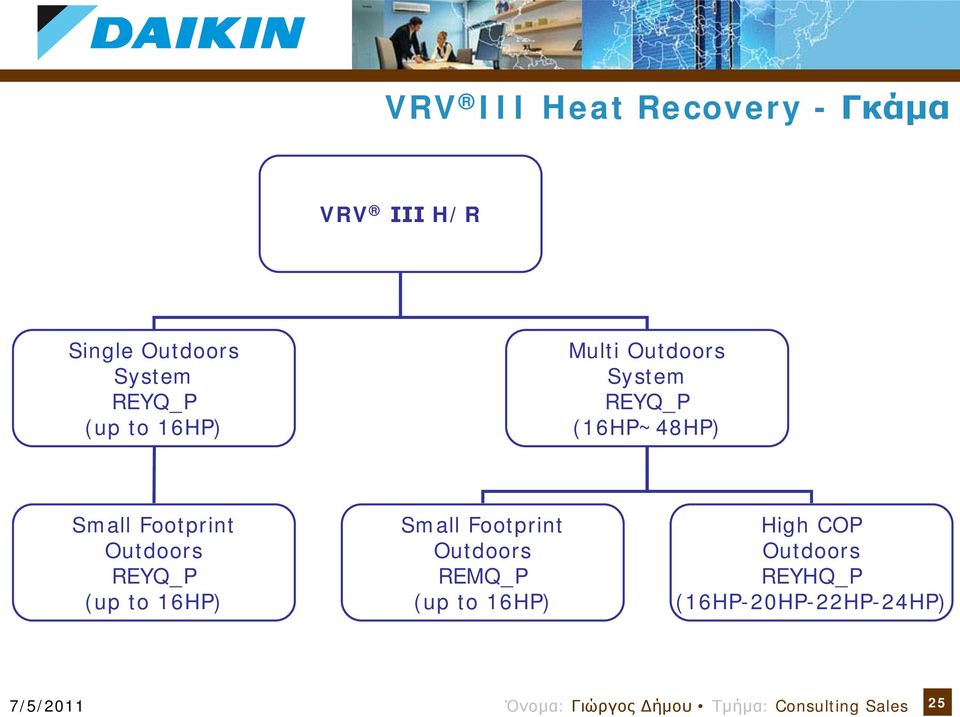

19 VRV III Heat Recovery - Γκάμα VRV ΙΙΙ H/R Single Outdoors System REYQ_P (up to 16HP) Multi Outdoors System REYQ_P (16HP~48HP) Small Footprint Outdoors REYQ_P (up to 16HP) Small Footprint Outdoors REMQ_P (up to 16HP) High COP Outdoors REYHQ_P (16HP-20HP-22HP-24HP) 25

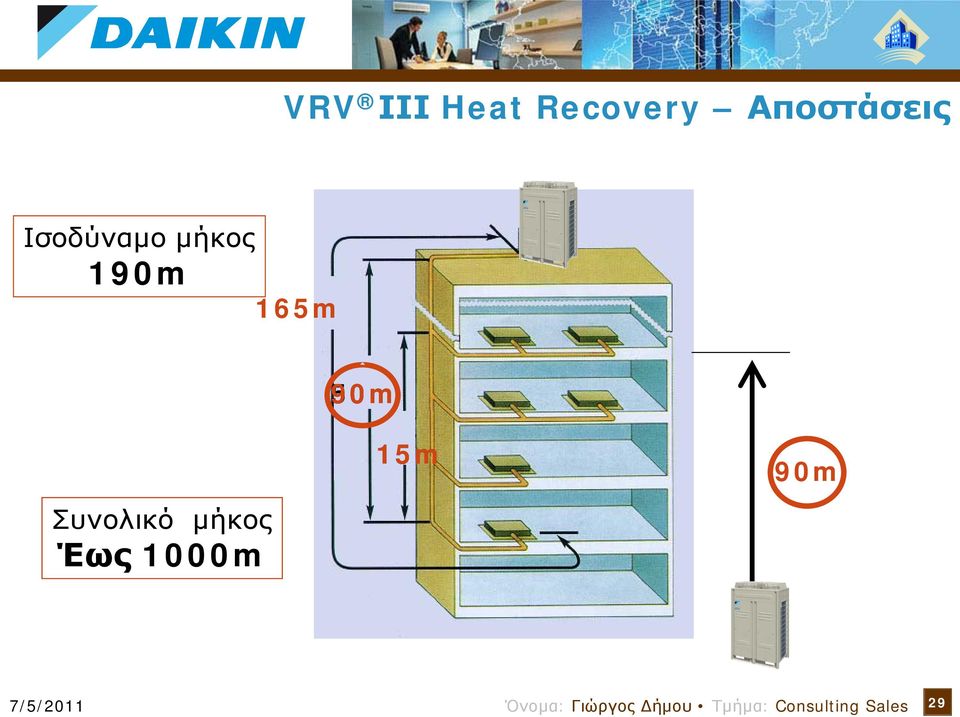

20 VRV ΙΙΙ Heat Recovery Αποστάσεις Ισοδύναμο μήκος 190m 165m 50m 90m Συνολικό μήκος Έως 1000m 15m 90m 29

21 VRV ΙΙΙ Heat Recovery Όρια Λειτουργίας Ευρύτερα Όρια Λειτουργίας DB ,5 WB 15,5 WB Κατώτερο όριο Θέρμανσης -20 CWB DB - 5 DB WB 30

22 VRV ΙΙΙ Heat Recovery Όρια Λειτουργίας... επέκταση για τεχνητή ψύξη * DB ,5 WB 15,5 WB Κατώτερο όριο Ψύξης -20 CWB DB - 20 DB - 20 WB * Option κιτ KPS26 31

23 VRV ΙΙΙ Heat Recovery Defrost Σε όλες οι αντλίες θερμότητας απαιτείται απόψυξη. Κατά τη διάρκεια που συμβαίνει έχουμε απώλεια ενέργειας και ανεπιθύμητα αποτελέσματα στους εσωτερικούς χώρους (κάποια συστήματα διατηρούν σε λειτουργία τον εσωτερικό ανεμιστήρα και έχουμε κρύα ρεύματα αέρα). Η απόψυξη στηρίζεται τόσο σε χρονικά όσο και θερμοκρασιακά δεδομένα. Τα επίπεδα υγρασίας θεωρούνται προκαθορισμένα. Ο ταχύτερος τρόπος απόψυξης είναι η αναστροφή του κύκλου λειτουργίας. Ως εκ τούτου οι εσωτερικές μονάδες «λειτουργούν» σε ψύξη. Έτσι απαιτείται και περισσότερος χρόνος για την επαναθέρμανσή τους και μεγαλύτερη κατανάλωση ενέργειας (εκτός της απωλεσθήσας). 32

24 VRV ΙΙΙ Heat Recovery Defrost Τυπικό σύστημα VRF Όχι θέρμανση κατά την απόψυξη Liquid pipe High/Low Pressure Gas Pipe Suction gas Pipe Changeover Unit Defrost Coil Temp = -20 C Fan Stop No Capacity Fan Stop No Capacity Fan Stop No Capacity Fan Stop No Capacity 33

25 VRV ΙΙΙ Heat Recovery Defrost VRV συνεχής θέρμανση κατά την απόψυξη Liquid pipe High/Low Pressure Gas Pipe Suction gas Pipe BS unit DefrostDefrost Min Coil Temp = +25 C Heating Heating Heating Heating Άνεση και Αποδοτικότητα!!! 34

26 VRV ΙΙΙ Heat Recovery COP Μοναδική Αποδοτικότητα EER (100% ψύξη) 35 C περιβάλλον 19 C WB χώρος REYHQ16P8 COP (100% θέρμανση) 7 C περιβάλλον 20 C WB χώρος REYHQ24P8 Ολική Ανάκτηση Θερμότητας (50% ψύξη, 50% θέρμανση) 7 C Ambient 19 C WB χώρος ψύξη 24 C WB χώρος θέρμανση REYQ8P EER COP HR COP 4,29 4,37 9,29 EER COP HR COP 35

27 VRV ΙΙΙ Ευελιξία VRVIII-C Outdoor range 36

28 VRV ΙΙΙ Ευελιξία 37

29 38

30 VRV ΙΙΙ Small Διαθέσιμα μοντέλα και αποδόσεις Μόνο σε έκδοση αντλίας θερμότητας Διαθέσιμο σε 4, 5, 6 ίππων μοντέλα (μονοφασικά και τριφασικά) Συνδυασμός μοντέλων δεν είναι δυνατός. Ψύξη ή Θέρμανση Αποδόσεις εξωτερικών μονάδων: 11,2 kw up to 15,5 kw Μέχρι και 9 εσωτερικές μονάδες σε μία εξωτερική 39

31 VRV III Small Mήκη σωληνώσεων Πραγματικό μήκος 150 m Ισοδύναμο μήκος 175 m Ολικό μήκος 300 m 40 m 15 m 50 m (40 m) 40

32 Όρια Λειτουργίας Θέρμανση Εξωτερική Θερμοκρασία (ºCWB) Απαιτείται Προθέρμανση Απρόσκοπτη Λειτουργία Εσωτερική Θερμοκρασία (ºCDB) Ψύξη Εξωτερική Θερμοκρα σία (ºCDB) VRV III Small Απρόσκοπτη Λειτουργία Ελεγχόμενη Λειτουργία (ºCWB) Εσωτερική Θερμοκρασία 41

33 VRV με CO 2 ΚΛΙΜΑΤΙΣΜΟΣ

34 Επιπτώσεις των ψυκτικών μέσων στο περιβάλλον Ozone Depletion Potential = 0 Το οzone depletion potential είναι η αναλογία της επίπτωσης ενός χημικού ρευστού στο όζον σε σχέση με την επίπτωση που έχει η ίδια μάζα CFC-11 (R11) με το δεύτερο να ορίζεται ότι έχει τιμή 1 Global Warming Potential Ο συντελεστής GWP δίνει μια εκτίμηση της επίπτωσης ενός οποιουδήποτε αερίου του θερμοκηπίου στη διάρκεια μιας ορισμένης χρονικής περιόδου (συνήθως 100 χρόνια) στη θέρμανση του πλανήτη, συγκριτικά με αυτήν της ίδιας ποσότητας CO 2. Ως εκ τούτου εξ ορισμού το CO 2 έχει GWP = 1 Ψυκτικό μέσο ODP GWP R22 0, R134a R407C R410A (=50% R32+50%R125) R R CO2 (R744)

35 Γενική Περιγραφή RXYN-A 1 ο VRV με CO 2 παγκοσμίως! Καινοτόμες τεχνολογίες Διβάθμιος συμπιεστής swing Διβάθμιο intercooler... 54

36 Σημεία Υπεροχής RXYN-A Ανάπτυξη τεχνολογίας αιχμής Ψυκτικό μέσο Συμπιεστής Εναλλάκτες θερμότητας... Προστασία του περιβάλλοντος Ευρωπαϊκή Νομοθεσία Δεν αντικαθιστά το R-410a 55

37 VRV Αντικατάστασης

38 Εισαγωγή Νομικό Περίγραμμα: Απαγόρευση R-22 το 2010/2015 (EC 2037/2000) 2010: κατάργηση παραγωγής R22: μόνον ανακυκλωμένο R22 επιτρέπεται για συντήρηση. 2015: καθολική απαγόρευση R22 Η διαθεσιμότητα R22 είναι αμφίβολη αναμένονται ελλείψεις Κρατικές επιδοτήσεις και κίνητρα για κτίρια υψηλής αποδοτικότητας. outdoor units Εγκατεστημένα συστήματα R22: total installed VRV (accumulated) installed HR installed HP, R-22 year R-407C R-410A συστήματα VRV R22 εγκατεστημένα μετά

39 Πλεονεκτήματα Μεγάλη ευελιξία για τον πελάτη (ανακαίνιση/αντικατάσταση συστημάτων σε φάσεις) Διαμερισμός / Κατανομή αρχικού κόστους επένδυσης (διαχωρισμός εγκαταστάσεων εξωτερικών & εσωτερικών μονάδων) Ταχύτατη και εύκολη εγκατάσταση Ελάχιστες επιπτώσεις στην «επιχείρηση» Δυνατότητα αύξησης της εγκατεστημένης ψυκτικής απόδοσης, χωρίς αύξηση της ηλεκτρικής κατανάλωσης 58

40 Φιλοσοφία Περιγραφή: VRV-Q εξωτερική μονάδα Daikin unique VRVIII BSVQ-box 1. Αντικατάσταση εξωτερικής μονάδας 2. Αντικατάσταση BSVQ (H/R) 3. Διατηρούμε (ή αντικαθιστούμε) τις εσωτερικές μονάδες από σειράς K και μετά. Αντικαθιστούμε εσωτερικές μονάδες σειράς πριν την Κ* 4. Το σύστημα θα καθαρίσει τις σωληνώσεις και θα πληρώσει την απαραίτητη ποσότητα R410A αυτόματα. BSVQ Νέες εσωτερικές μονάδες (P σειρά) R-22 indoor units from K series onwards * Ασυμβατότητα ηλεκτρονικών σειρών G & H με επόμενες σειρές (από K και μετά) 59

41 ΥΔΡΟΨΥΚΤΟ VRV (RWEYQ-P) ΚΛΙΜΑΤΙΣΜΟΣ

42 Λειτουργία επόμενο Διάταξη εξωτερικών μονάδων: 28 kw έως και 84.5 kw 68

43 Τεχνικά Χαρακτηριστικά Στάθμη Θορύβου (dba) Ψυκτικό Μέσο (kg) Ρεύμα Λειτουργίας max. (A) Διαστάσεις (ΥxΠxΒ) Θερμότητα (kw) 8HP 10HP 16HP 18HP 20HP 24HP 26HP 28HP 30HP ,5 4,2 7,0 7,7 8,4 10,5 11,2 11,9 12,6 7,2 9,5 7,2 + 7,2 7,2 + 9,5 9,5 + 9,5 7,2 + 7,2 + 7,2 7,2 + 7,2 + 9, x x ,64 0,71 0,64 + 0,64 Όριο Συγκέντρωσης: 0,44 kg/m 3 Μικρότερο δωμάτιο για 10HP 3,5m 2 0,64 + 0,71 0,71 + 0,71 0,64 + 0,64 + 0,64 0,64 + 0,64 + 0,71 7,2 + 9,5 + 9,5 0,64 + 0,71 + 0,71 9,5 + 9,5 + 9,5 0,71 + 0,71 + 0,71 70

44 Μήκη - Ύψη Τα ίδια ισχύουν και αν επιλεγούν header αντί joints. Προσοχή! Μετά από header δεν εγκαθίσταται joint. Μεγ. Μήκος από εξωτερική μέχρι το 1 ο joint 10m H 3 Συνολικό μήκος από την εξωτερική 1 300m H 1 H 1 50m (40m) H 2 15m H 2 H 3 2m Μεγ. Μήκος από την εξωτερική 1 μέχρι την πιο απομακρυσμένη εσωτερική 120m 71

45 Όρια λειτουργίας Ψύξη Θέρμανση 1.Παροχή νερού 50~150 lt/min 2.Σχεδιασμός στις συνθήκες: Θερμοκρασία νερού: Θερμοκρασία νερού εισόδου o C Συνεχής λειτουργία Περιορισμένη λειτουργία Θερμοκρασία νερού εισόδου o C Προθέρμανση Συνεχής λειτουργία 20~35 o C Ελάχιστη παροχή νερού: 60lt/min 3.Όταν το φορτίο της ψύξης είναι πολύ μικρό, πιθανόν η εσωτερική μονάδα να «κόψει» από θερμοστάτη για προστασία από πάγωμα. 4.Η «εξωτερική» θερμοκρασία πρέπει να διατηρείται από 0 o C έως 40 o C η «εξωτερική» σχετική υγρασία χαμηλότερα από 80%. Εσωτερική θερμοκρασία o CDB Εσωτερική θερμοκρασία o CDB 72

46 Προδιαγραφές RWEYQ_PΥ1R (γεωθερμία) Θερμοκρασία νερού εισόδου έως -10 C στη θέρμανση Για θερμοκρασίες: -10 C < EWT < +10 C λειτουργία μόνον σε θέρμανση Όταν η θερμοκρασία νερού εισόδου είναι χαμηλότερη από +5 C προσθέστε διάλυμα αιθυλενογλυκόλης Δεν είναι εφικτή η δημιουργία συστημάτων multi (modular) Δεν διατίθεται σε ανάκτηση θερμότητας (μόνο αντλία θερμότητας) Model name RWEYQ8PY1R RWEYQ10PY1R Cooling capacity kw Power consumption kw EER Heating capacity kw Power Consumption kw COP

47 Σωληνώσεις Next Slide 74

48 Εφαρμογή (κατάστημα στη Βιέννη) Γιατί Υδρόψυκτο VRV; Χαμηλή στάθμη θορύβου (45dBA) Μικρός χρόνος εγκατάστασης Μικρό βάρος εξωτερικής μονάδας 75

49 Βάνες 76

50 Αποστράγγιση 77

51 Κυκλοφορητής 78

52 Μανόμετρα 79

53 Ελεγκτής 80

54 Δοχείο Διαστολής 81

55 Πρόσθετος Εναλλάκτης 82

56 Εύκολη Εγκατάσταση Εύκολη εγκατάσταση λόγω επικοινωνίας εσωτερικών με την εξωτερική μονάδα. ON/OFF Controller DIII-NET Central Remote Controller Wired / Wireless Remote Controller 83

57 Δίκλωνο ΜΗ Θωρακισμένο Διατομής 0,75 ~ 1,25 mm² ΧΩΡΙΣ Πολικότητα 84

58 Επιπλέον πλεονεκτήματα για το περιβάλλον - Υψηλότερα COP -Λιγότερο ψυκτικό υγρό R-410A στο σύστημα,έως και 17% με το VRV III - Καλύτερος έλεγχος διαρροών - Συμβατότητα με το RoHS 85

59 Μείωση Επικίνδυνων Ουσιών ΕΥΡΩΠΑΙΚΗ ΟΔΗΓΙΑ RoHS Απαγόρευση Επικίνδυνων Ουσιών σε ηλεκτρικό και ηλεκτρονικό εξοπλισμό (2002/95/EC) Σε εφαρμογή από 01/07/06 Εφαρμόσιμο σε μικρές και μεγάλες εγκαταστάσεις Phase out of Μόλυβδος (Pb) Κάδμιο (Cd) Εξασθενές Χρώμιο (Cr6+) Υδράργυρος (Hg) Πολυβρωμικό Διφαινίλιο (PBB) Πολυβρωμικός Διφαινιλαιθέρας (PBDE) Είναι συμβατό! 86

60 Ασφαλέστερη ροή ψυκτικού μέσου: Μόνο κολλήσεις!!! VRV II Χαλκοκολήσεις αντί συνδέσμων στις shutoff βαλβίδες υγρού και αερίου Flare or flange Shutoff valve Outdoor unit Όλες οι εσωτερικές συνδέσεις είναι πλέον χαλκοκολημένες Brazed joint Shutoff valve VRV III Outdoor unit 87

61 ΒΑΣΙΚΕΣ ΛΕΙΤΟΥΡΓΙΕΣ ΚΛΙΜΑΤΙΣΜΟΣ

62 Ειδικές Λειτουργίες VRV Αυτόματη Εναλλαγή Εκκίνησης (Rotation). Εφεδρική - Επείγουσα Λειτουργία (Emergency - Back-Up). Λειτουργία Χαμηλής Στάθμης Θορύβου (Low Noise). Λειτουργία (Περι-)Ορισμού της Απαίτησης (Demand). Διαδικασία Αυτόματης Πλήρωσης. Έλεγχος Διαρροών. Αυτόματος Έλεγχος στην Εκκίνηση (Automatic test). Λειτουργία Αυτοδιάγνωσης. Αυτόματη Επανεκκίνηση. Λειτουργία Διαφορετικών Χρηστών (Multi tenant). 89

63 Αυτόματη Εναλλαγή Εκκίνησης Τι σημαίνει; Διαδοχική εκκίνηση εξωτερικών. Γιατί; Ισομερής κατανομή ωρών λειτουργίας στις εξωτερικές του συστήματος & προστασία από έλλειψη λαδιού λόγω παρατεταμένης παύσης λειτουργίας. Πότε; Ή μετά από ανάκτηση λαδιού. Ή μετά από απόψυξη Ή κατά την εκκίνηση Ή όταν μία εξωτερική σταματήσει για τουλάχιστον 20 στη θέρμανση. Ή όταν σταματήσει μία εξωτερική στην ψύξη. Ή όταν η χαμηλή πίεση όλων των εξωτερικών στην ψύξη είναι 0,25 MPa

64 Εφεδρική / Επείγουσα Λειτουργία Συμπιεστών Βλάβη Κωδικός Βλάβης Ρυθμίσεις στην πλακέτα. Βλάβη Λειτουργία της μονάδας σε περιορισμένη απόδοση. 91

65 Εφεδρική / Επείγουσα Λειτουργία Μονάδας Συστήματος Βλάβη Κωδικός Βλάβης Ρυθμίσεις στην πλακέτα. Λειτουργία του συστήματος σε περιορισμένη απόδοση. Βλάβη 93

66 Λειτουργία Χαμηλής Στάθμης Θορύβου Αυτόματη Απόδοση % Φορτίο % Στάθμη Θορύβου dba Μέγιστη Θερμοκρασία & Μέγιστο Φορτίο, ορίζεται ότι η ώρα 14:00. start stop 8:00 12:00 16:00 20:00 0:00 4:00 8:00 Ώρα Έναρξης: 20:00 22:00 24:00 Ώρα Παύσης: 06:00 07:00 08:00 Τρεις στάθμες θορύβου 96

67 Λειτουργία (Περι-)Ορισμού της Απαίτησης Κατόπιν εντολής με την DTA104A53/61/62 και με δυνατότητα επιλογής τριών (60%,70% & 80%) επιπέδων λειτουργίας των συμπιεστών. Με ρυθμίσεις στην πλακέτα για συνεχή περιορισμό. Λειτουργία Demand ON Κατανάλωση Ενέργειας (kw) 8:00 12:00 16:00 20:00 Ώρα Η κατανάλωση ενέργειας επιτυγχάνεται με μείωση της συχνότητας λειτουργίας του συμπιεστή. 100

68 Λειτουργία Αυτόματης Πλήρωσης Συμβατικός τρόπος Υπολογισμός πρόσθετης ποσότητας πλήρωσης Πλήρωση της πρόσθετης ποσότητας Θερμοκρασιακά όρια για αυτόματη πλήρωση: T εξωτ.: 0 C 43 C T εσωτ.: 10 C 32 C VRVIII αυτόματη πλήρωση Ενεργοποίηση μέσω κουμπιών στην πλακέτα Ζυγαριά για την ακριβή μέτρηση. Έλεγχος βάσει των πιέσεων (λειτουργία test) Η πλήρωση σταματά μόλις το σύστημα διαθέτει την απαραίτητη ποσότητα ψυκτικού μέσου. Είναι πλεόν δυνατός ο έλεγχος διαρροών. 101

69 Λειτουργία Ελέγχου Διαρροών Ενεργοποίηση μέσω της εξωτερικής πλακέτας Λειτουργία σε ψύξη (περίπου 30~60 λεπτά) για την ολοκλήρωση της διαδικασίας. Κατά τη διάρκεια της λειτουργίας ελέγχου διαρροών λαμβάνονται ενδείξεις από τους θερμίστορες και τους πιεζοστάτες. Η πιθανή διαρροή εμφανίζεται με αλληλουχία ενδείξεων στα leds της πλακέτας. 102

70 ΕΣΩΤΕΡΙΚΕΣ ΜΟΝΑΔΕΣ ΚΛΙΜΑΤΙΣΜΟΣ

71 Εσωτερικές μονάδες 14 τύποι 81 μοντέλα (από 1,5 έως 28,0 kw) 104

72 FXFQ_P: Κασέτα κυκλικής ροής Χαμηλό προφίλ: μόνον 204mm. Χαμηλή στάθμη θορύβου: από 28dbA Εύκολη πρόσβαση σε όλα τα μέρη, με αφαίρεση του panel. Αυτόματη λειτουργία περσίδων και ειδική διαμόρφωση εξόδου αέρα για αποφυγή λερώματος της ψευδοροφής. Μεγάλη έξοδος αέρα και ευρεία κίνηση περσίδων (3m οριζόντιο βεληνεκές). Δυνατότητα ρύθμισης κατακόρυφου βεληνεκούς για ύψη έως και 4,2m. Αντλία συμπυκνωμάτων 850mm. 107

73 FXFQ_P: Κασέτα κυκλικής ροής Επιλογή ασύρματου / ενσύρματου χειριστήριου. Δυνατότητα σύνδεσης νωπού αέρα (έως 20%). Δυνατότητα κλεισίματος ενός ή/και δύο εξόδων για ευκολία στην εγκατάσταση. (23 διαφορετικοί τρόποι εξόδου του αέρα). Περιορισμός έως και 25% των κρύων ρευμάτων σε χώρους με ανθρώπινη παρουσία. Ολόλευκο panel και περσίδες. 108

74 FXSQ_P: Αεραγωγών Μεσαίας Στατικής Χαμηλό προφίλ: μόνον 300mm. Δυνατότητα εναλλαγής της επιστροφής είτε από πίσω είτε από κάτω. Στάνταρ φίλτρο στην επιστροφή. Επιλογή ασύρματου / ενσύρματου χειριστήριου. Αντλία συμπυκνωμάτων 625mm από τη σύνδεση της αποχέτευσης. Δυνατότητα απευθείας σύνδεσης νωπού αέρα (έως 20%). Εξωτερική στατική πίεση έως και 120Pa. Τρεις ταχύτητες ανεμιστήρα. Αυτόματη προσαρμογή της παροχής του αέρα. Ανεμιστήρας DC inverter. 117

75 Χωρίς αυτόματη ρύθμιση παροχής Αυτόματη ρύθμιση παροχής αέρα Εξωτερική Στατική Πίεση (ESP) Υψηλή ΕΣΠ Μεσαία ΕΣΠ Χαμηλή ΕΣΠ Ονομαστική Παροχή Αντίσταση του αεραγωγού κατά τον σχεδιασμό του συστήματος Πραγματική παροχή Υπολογισμός αεραγωγών βάσει της απαιτούμενης παροχής ανά στόμιο Επιλογή της κατάλληλης μονάδας βάσει της απόδοσης, της παροχής και της ΕΣΠ Σύγκριση της πραγματικής αντίστασης του αεραγωγού με αυτή του σχεδιασμού Έλεγχος της πραγματικής παροχής Μείωση της ΕΣΠ για τη λειτουργία πλησιέστερα στην παροχή σχεδιασμού Παροχή Ακόμα και μετά τη ρύθμιση η παροχή είναι υψηλή. Υψηλότερη παροχή, αυξάνει το θόρυβο, τα ρεύματα αέρα και την κατανάλωση ενέργειας! 118

76 Με αυτόματη ρύθμιση παροχής Αυτόματη ρύθμιση παροχής αέρα Εξωτερική Στατική Πίεση (ESP) rpm 1 rpm 2 rpm 7 rpm 8 Ονομαστική Παροχή Πραγματική παροχή Αντίσταση του αεραγωγού κατά τον σχεδιασμό του συστήματος Πραγματική παροχή χωρίς ρύθμιση Υπολογισμός αεραγωγών βάσει της απαιτούμενης παροχής ανά στόμιο Επιλογή της κατάλληλης μονάδας βάσει της απόδοσης, της παροχής και της ΕΣΠ Η αυτόματη ρύθμιση παροχής: 1. Συγκρίνει την πραγματική αντίσταση με αυτή του σχεδιασμού 2. Ελέγχει την πραγματική παροχή 3. Ορίζει το πλησιέστερο στο σχεδιασμό, σημείο λειτουργίας Παροχή Δεν απαιτείται άλλη επέμβαση αφού υπάρχει πλήθος ρυθμίσεων ΕΣΠ μέσω ανεμιστήρα DC inverter. Περισσότερες από 10 καμπύλες διαθέσιμες. Η πραγματική παροχή θα είναι πάντα εντός 10% αυτής του σχεδιασμού 119

77 FXMQ_MF: Αεραγωγών νωπού Δυνατότητα 100% νωπού. Εξωτερική στατική πίεση 225Pa. Η ονομαστική απόδοση της μονάδας δεν πρέπει να ξεπερνά το 30% της συνδεόμενης απόδοσης της εξωτερικής. Όρια σύνδεσης 50%~100%. Δυνατότητα σύνδεσης ενσύρματου χειριστηρίου. FXMQ125MFV1: 1080 m³/h FXMQ200MFV1: 1680 m³/h FXMQ250MFV1: 2100 m³/h Outdoor temperature: -5 C 43 C 127

78 FTX_E FTXS_G FTX_GV FVXS_F Απαραίτητη η εγκατάσταση BPMK967A2/A3. Δυνατή η σύνδεση σε μονή εξωτερική ( HP). Εργοστασιακές μετατροπές. Εσωτερικές μονάδες μόνον RA (όχι VRV). Εσωτερική 80 ~ 130 %. Μέγ. εξωτερική θερμοκρασία +43 o C. Υπολογισμός πραγματικής απόδοσης. 128

79 Κεντρική Κλιματιστική Όνομα: Γιώργος Δήμου Τμήμα: Μονάδα Consulting Sales 129

80 Κεντρική Κλιματιστική Μονάδα: 130

81 Κ.Κ.Μ. - Έλεγχος Τρία σημεία Ελέγχου: Χ: Έλεγχος της θερμοκρασίας αέρα (T d, T s, T r ) με εξωτερικό ελεγκτή (DDC) Μόνον για συστήματα ERQ Y: Έλεγχος της θερμοκρασίας εξάτμισης (T e ) μέσω χειριστηρίου DAIKIN Μόνον για συστήματα ERQ Ζ: Έλεγχος της θερμοκρασίας αέρα (T s, T r ) μέσω χειριστηρίου DAIKIN Και για συστήματα ERQ και για VRV Θερμ. αέρα εισόδου Θερμ. αέρα προσαγωγής Θερμ. Αέρα χώρου Θερμ. εξάτμισης 131

82 137

83 Ο βέλτιστος σχεδιασμός των πτερυγίων (ελασμάτων) είναι πολύ σημαντικός, γιατί: περιορίζονται οι στροβιλισμοί (τυρβώδης ροή) επιτυγχάνεται καθετότητα του ρεύματος αέρα περιορίζεται η απώλεια ροής αέρα Στρωτή ροή αέρα Περιορισμένη απώλεια ενέργειας Βελτιωμένη διείσδυση μεγαλύτερα επίπεδα άνεσης 80~85% αποδοτικότητα διαχωρισμού Πλεονέκτημα Υψηλής Αποδοτικότητας Διαχωρισμού: Το 80~85% της απόδοσης της αεροκουρτίνας μπορεί να αφαιρεθεί από το συνολικό φορτίο της θέρμανσης (από τον σχεδιασμό ακόμα). Αεροκουρτίνα: 10kW Φορτίο Θέρμανσης: 50kW Η απαιτούμενη απόδοση των εσωτερικών μονάδων γίνεται 42kW (τα 8kW ανακτώνται από την Όνομα: αεροκουρτίνα Γιώργος Δήμου Τμήμα: Consulting Sales 138

84 ΣΤΑΘΕΡΗ ΤΑΧΥΤΗΤΑ ΑΕΡΑ Πανευρωπαϊκή «πατέντα» Βηματικός κινητήρας ελέγχει το εύρος (πλάτος) της δέσμης αέρα. Σταθερή ταχύτητα αέρα. Ελαχιστοποίηση του όγκου αέρα. Μείωση του κινδύνου εμφάνισης ρευμάτων αέρα. Η Υψηλή αποδοτικότητα διαχωρισμού επιτυγχάνεται γιατί η αεροκουρτίνα DAIKIN- BIDDLE αυξάνει το εύρος της δέσμης αέρα αντί να αυξάνει την ταχύτητα ροής. 140

85 ΑΕΡΙΣΜΟΣ ΜΕ ΑΝΑΚΤΗΣΗ ΘΕΡΜΟΤΗΤΑΣ ΧΕΙΡΙΣΜΟΣ - ΕΛΕΓΧΟΣ ΚΛΙΜΑΤΙΣΜΟΣ

86 Εφαρμογές νωπού αέρα Τα μοντέρνα κτίρια απαιτούν ελεγχόμενη παροχή νωπού αέρα Λύσεις από την DAIKIN: Μονάδες εξαερισμού με ανάκτηση θερμότητας για συνεχόμενη παροχή νωπού αέρα και απαγωγή του χρησιμοποιημένου αέρα: 3.1 VAM μονάδες Ολική εναλλαγή θερμότητας μεταξύ του αέρα παροχής και απαγωγής 3.2 VKM G μονάδες Ολική εναλλαγή θερμότητας μεταξύ του αέρα παροχής και απαγωγής Με ενεργό στοιχείο DX, ψύξη/θέρμανση του αέρα παροχής 3.3 VKM GM μονάδες Ολική εναλλαγή θερμότητας μεταξύ του αέρα παροχής και απαγωγής Με ενεργό στοιχείο DX, ψύξη/θέρμανση του αέρα παροχής Ύγρανση του αέρα παροχής

87 Εφαρμογές νωπού αέρα: VAM Παρέχει νωπό αέρα και αποβάλλει τον αέρα δωματίου Στοιχείο εναλλαγής θερμότητας Ολική ανάκτηση θερμότητας 75% απόδοση στην ανταλλαγή θερμοκρασίας 65% απόδοση στην ανταλλαγή ενθαλπίας Τοποθέτηση σε ψευδοροφές (350 mm) 9 διαθέσιμα μοντέλα: 150 up to 2000 m³/h ESP από 70 έως 140 Pa Σύνδεση με τα συστήματα ελέγχου DAIKIN 145

88 VAM Δυνατότητα λειτουργίας με υποπίεση ή υπερπίεση Supply rich mode Exhaust fresh-up 147

89 ΣΥΣΤΗΜΑΤΑ ΕΛΕΓΧΟΥ

90 Ανεξάρτητα συστήματα ελέγχου Η Daikin προσφέρει ποκιλία χειριστηρίων προς ικανοποίηση όλων των πελατών της : Απλοποιημένα χειριστήρια Ενσύρματο Χειριστήριο Ασύρματο χειριστήριο 153

91 Παρουσίαση Πιο φιλικό προς το χρήστη (λέξεις αντί συμβόλων). Καλύτερη θέση του αισθήτηρα θερμοκρασίας χώρου. Διαφορετικά και πιο εξελιγμένα μενού με περισσότερες λειτουργίες. Περιορισμένος αριθμός κουμπιών. Δυνατότητα αποθήκευσης στοιχείων συντηρητή. Δυνατότητα δημιουργίας μενού με διαφορετική εμφάνιση. Εξελιγμένος εβδομαδιαίος χρονοπρογραμματιστής με 5 διαφορετικά προγράμματα ανά ημέρα. Αυτόματη ρύθμιση χειμερινής / θερινής ώρας. Ενσωματωμένη μπαταρία για 48 ώρες. BRC1E51 Introduction 154

92 155

93 VRV III Heat Recovery & Ζεστά Νερά Χρήσης Περιγραφή Συστήματος EKHWP-A EKHTS-AC ή REYAQ-P HXHD125A Εφαρμογές Χαμηλών & Υψηλών Θερμοκρασιών 157

94 Παραγωγή Νερού και VRV III - Q VRV + Q Hydrobox 8kW / 16kW EKEXV Μία εξωτερική μονάδα VRV, που προσφέρει ψύξη/θέρμανση (DX), συνδέεται με ένα υδροδοχείο χαμηλών θερμοκρασιών, για την παραγωγή κρύου & ζεστού νερού. Ζ.Ν.Χ. Σώματα Ενδοδαπέδια Κ.Κ.Μ. Hot water module for VRV System layout 158
