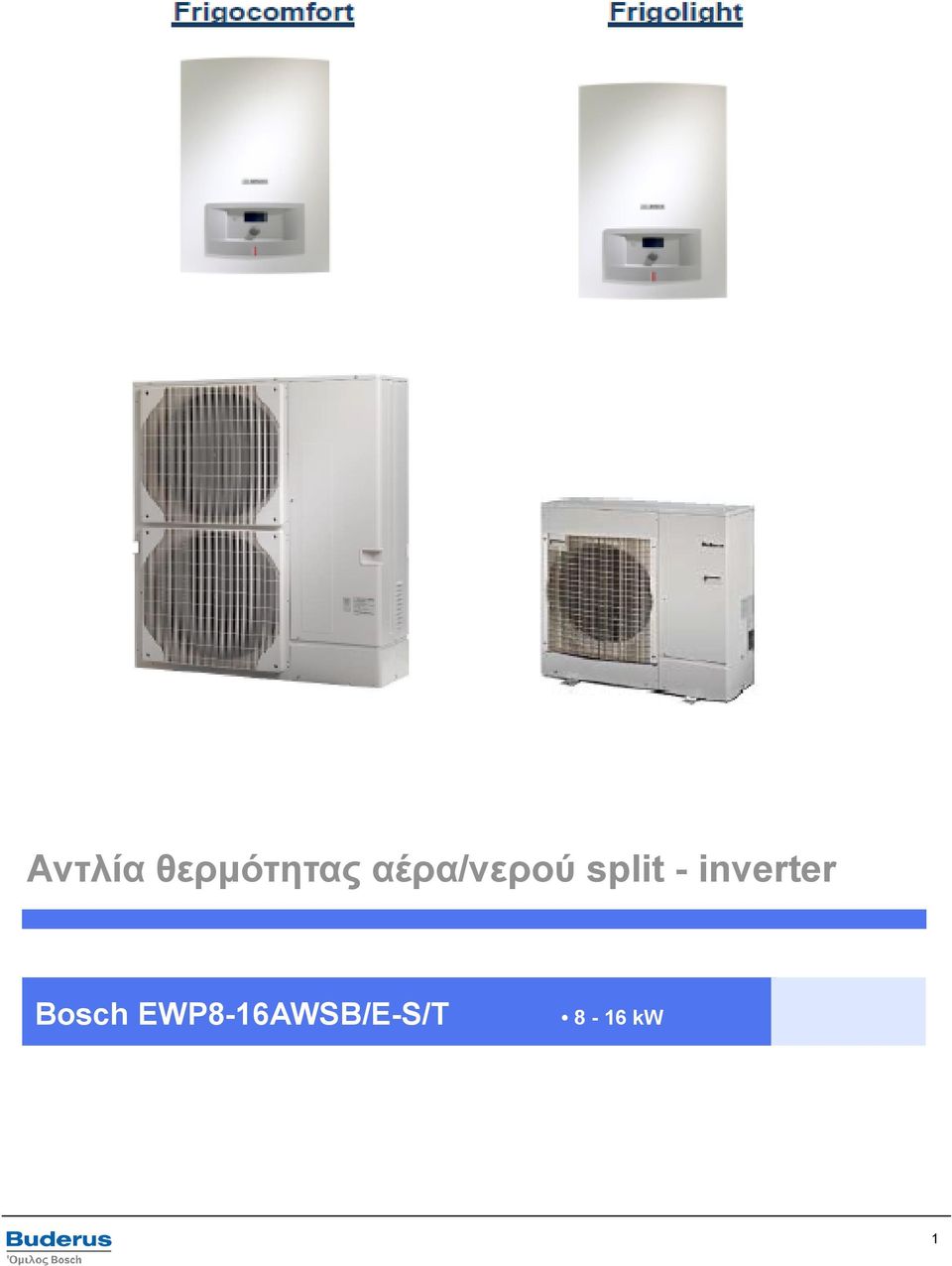

1 Αντλία θερμότητας αέρα/νερού split - inverter Bosch EWP8-16AWSB/E-S/T 8-16 kw 1

2 Δύο εσωτερικά μηχανήματα Bosch HMAWS8-16 B-S / HMAWS8-16E-S Frigolight για συνδυασμό με υπάρχον λέβητα Frigocomfort με ενσωματωμένες ηλεκτρικές αντιστάσεις, πλήρως μονωμένο 8 16 Μήκος [mm] Ύψος [mm] Πλάτος [mm] Βάρος [mm] Frigocomfort Βάρος [mm] Frigolight Γενικά Χαρακτηριστικά Νέα αντλία θερμότητας split inverter της Bosch από 8 έως 16 kw με οικολογικό Freon R410a. Στο περιεχόμενο της συσκευασίας του εσωτερικού περιλαμβάνεται φίλτρο με μεταλλική σίτα, λαβίδα για την τοποθέτηση φίλτρου, αισθητήρας θερμοκρασίας προσαγωγής, αισθητήρας εξωτερικής θερμοκρασίας, γέφυρες για μετατροπή σε μονοφασική εγκατάσταση. Δύο τύποι εσωτερικών μονάδων: Frigolight και Frigocomfort. Το Frigocomfort αποτελείται από ενσωματωμένες αντιστάσεις 3 βημάτων kw που ενεργοποιούνται από το software της μονάδος, ανάλογα με τις ανάγκες του χρήστη Το Frigolight αποτελείται από ενσωματωμένη αναμεικτική τρίοδη βάνα που μπορεί να συνδυαστεί απευθείας με λέβητα έως 25 kw. Για μεγαλύτερο λέβητα χρειάζεται υδραυλική γέφυρα ή δοχείο αδρανείας. Δυνατότητα ελέγχου έως και 5 αισθητήρες υγρασίας ανά κύκλωμα. Βελτιστοποίηση λειτουργίας σε ψύξη. Πάρα πολλές δυνατότητες ελέγχου από το software της μονάδας που διατίθεται και σε ελληνική γλώσσα. (Στέγνωμα ενδοδαπέδιας, αντιστάθμιση, χρονοπρόγραμμα θέρμανσης-ψύξης και ζεστοιύ νερού χρήσης, πρωτόκολλο συναγερμών). Περιγραφή Ισχύς INDOOR OUTDOOR [kw] UNIT UNIT Κωδικός Τιμή EWP8AWSB-S 8 Frigolight 8 ODU7,5 s EWP8AWSE-S 8 Frigocomfort 8 ODU7,5 s EWP11AWSB-S 11 Frigolight 16 ODU10 s EWP11AWSE-S 11 Frigocomfort 16 ODU10 s EWP14AWSB-S 14 Frigolight 16 ODU11 s EWP14AWSE-S 14 Frigocomfort16 ODU11 s EWP14AWSB-T 14 Frigolight 16 ODU11 t EWP14AWSE-T 14 Frigocomfort16 ODU11 t EWP16AWSB-S 16 Frigolight 16 ODU12 s EWP16AWSE-S 16 Frigocomfort16 ODU12 s EWP16AWSB-T 16 Frigolight 16 ODU12 t EWP16AWSE-T 16 Frigocomfort16 ODU12 t E = ενσωματωμένη ηλεκτρική αντίσταση (Frigocomfort) B = δυνατότητα για σύνδεση με λέβητα (Frigolight) S = μονοφασικό T = τριφασικό Στις τιμές δεν συμπεριλαμβάνεται Φ.Π.Α. 2

3 Δύο εξωτερικά μηχανήματα Bosch ODU Τεχνικά Χαρακτηριστικά Μονάδα ODU 7,5 8 kw ODU kw ODU 11s 14 kw ODU 12s 16 kw ODU 11t 14 kw ODU 12t 16 kw Ονομαστική Θερμική ισχύς για Α7 / W35 kw 8,7 11,9 14,0 16,0 14,0 16,0 COP για Α7/ W35 4,34 4,39 4,24 4,10 4,24 4,10 Ονομαστική Θερμική ισχύς για Α-7 / W35 kw 6 8,3 10,5 11,2 10,5 11,2 COP για Α-7 / W35 2,45 2,40 2,34 2,47 2,34 2,47 Ονομαστική ισχύς ψύξης Α35 / W18 kw 7, , ,5 14 EER A35 / W18 4,01 4,35 4,15 4,08 4,15 4,08 Ονομαστική ισχύς ψύξης Α35 / W7 kw 6,6 9, , ,5 EER A35 / W7 2,55 2,75 2,35 2,32 2,35 2,32 Παροχή ηλεκτρικού ρεύματος 230V, 1N AC 50Hz 400V, 3N AC 50Hz Προτεινόμενες ασφάλειες A Μέγιστη Κατανάλωση ηλεκτρ. ρεύματος A 19 26,5 26,5 28 9,5 13 Ψυκτικές συνδέσεις 3/8 & 5/8 Τύπος ψυκτικού R410A Μάζα ψυκτικού / h Kg 3,5 5,0 Νερό θέρμανσης m 3 / h 1,008 1,404 1,764 2,016 1,764 2,016 Στάθμη ηχητικής πίεσης για απόσταση 1m db(a) Μέγιστη θερμοκρασία προσαγωγής νερού θέρμανσης, μόνο αντλία θερμότητας Μέγιστη θερμοκρασία προσαγωγής νερού θέρμανσης, μόνο πρόσθετη θέρμανση C 55 C 80 Διαστάσεις Mm 950x360x x 360 x 1338 Βάρος Kg Μέγιστο επιτρεπόμενο μήκος σωλήνα (εσωτερικού-εξωτερικού) Μέγιστη υψομετρική διαφορά m

ψύξης Α35 / W18 kw 7,1 10 12,5 14 12,5 14 EER A35 / W18 4,01 4,35 4,15 4,08 4,15 4,08 Ονομαστική ισχύς ψύξης Α35 / W7 kw 6,6 9,1 12 12,5 12 12,5 EER A35 / W7 2,55 2,75 2,35 2,32 2,35 2,32 Παροχή

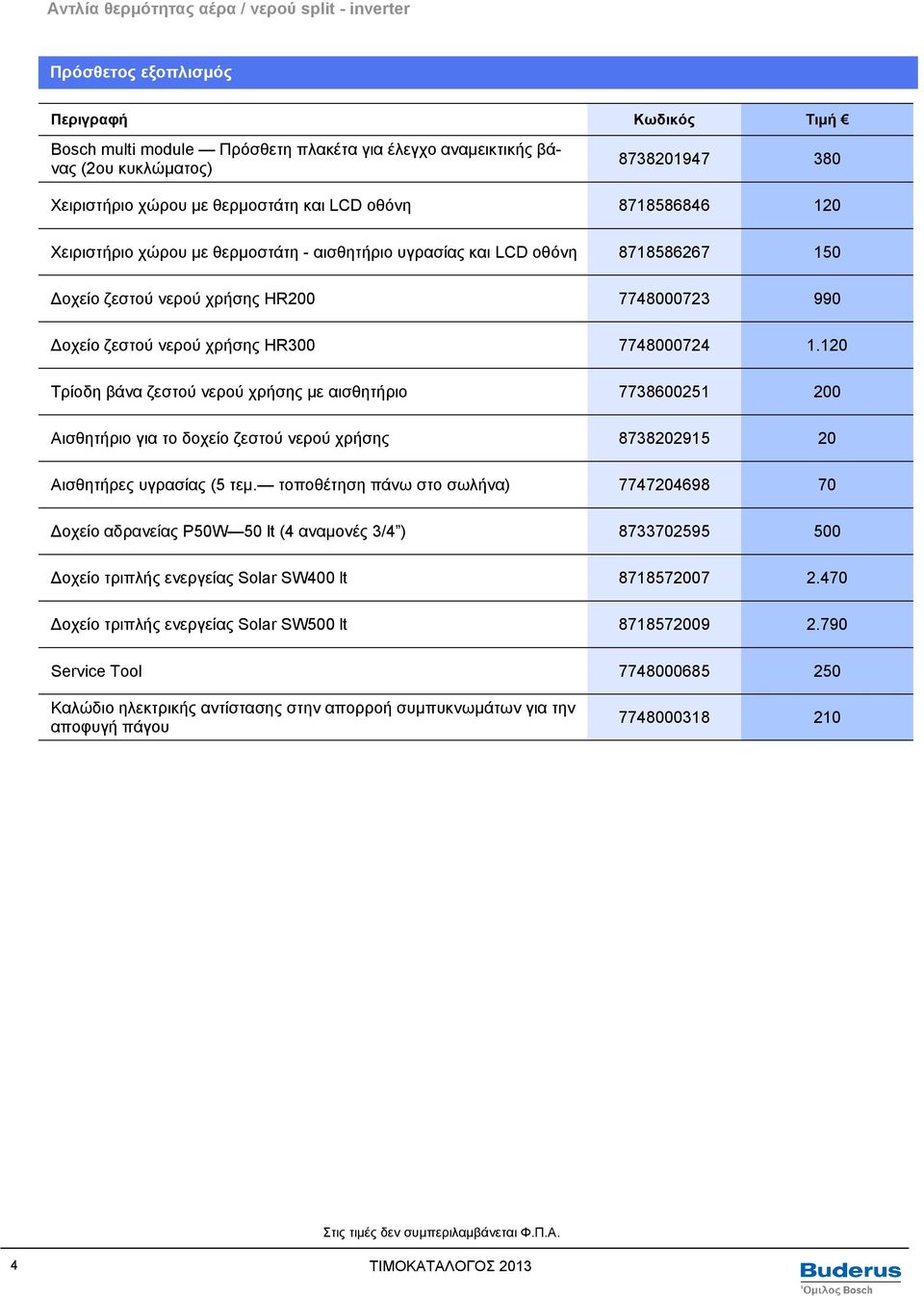

4 Πρόσθετος εξοπλισμός Περιγραφή Κωδικός Τιμή Bosch multi module Πρόσθετη πλακέτα για έλεγχο αναμεικτικής βάνας (2ου κυκλώματος) Χειριστήριο χώρου με θερμοστάτη και LCD οθόνη Χειριστήριο χώρου με θερμοστάτη - αισθητήριο υγρασίας και LCD οθόνη Δοχείο ζεστού νερού χρήσης HR Δοχείο ζεστού νερού χρήσης HR Τρίοδη βάνα ζεστού νερού χρήσης με αισθητήριο Αισθητήριο για το δοχείο ζεστού νερού χρήσης Αισθητήρες υγρασίας (5 τεμ. τοποθέτηση πάνω στο σωλήνα) Δοχείο αδρανείας P50W 50 lt (4 αναμονές 3/4 ) Δοχείο τριπλής ενεργείας Solar SW400 lt Δοχείο τριπλής ενεργείας Solar SW500 lt Service Tool Καλώδιο ηλεκτρικής αντίστασης στην απορροή συμπυκνωμάτων για την αποφυγή πάγου Στις τιμές δεν συμπεριλαμβάνεται Φ.Π.Α. 4

120 Τρίοδη βάνα ζεστού νερού χρήσης με αισθητήριο 7738600251 200 Αισθητήριο για το δοχείο ζεστού νερού χρήσης 8738202915 20 Αισθητήρες υγρασίας (5 τεμ.

5 Παραδείγματα υδραυλικών εγκαταστάσεων 1 To παρόν σχέδιο συνδεσμολογίας αποτελεί μόνο μια σχηματική απεικόνιση και παρέχει μη δεσμευτική υπόδειξη για ένα υδραυλικό κύκλωμα. Οι διατάξεις ασφαλείας πρέπει να εγκαθίστανται σύμφωνα με τα ισχύοντα πρότυπα και τις τοπικές διατάξεις. Εικ. 1 Αντλία θερμότητας σε συνδυασμό με επίτοιχο λέβητα αερίου 2 3 To παρόν σχέδιο συνδεσμολογίας αποτελεί μόνο μια σχηματική απεικόνιση και παρέχει μη δεσμευτική υπόδειξη για ένα υδραυλικό κύκλωμα. Οι διατάξεις ασφαλείας πρέπει να εγκαθίστανται σύμφωνα με τα ισχύοντα πρότυπα και τις τοπικές διατάξεις. Εικ. 2. Αντλία θερμότητας σε συνδυασμό με επίτοιχο λέβητα αερίου και δοχείο ζεστού νερού χρήσης 5

1 Αντλία θερμότητας σε συνδυασμό με επίτοιχο λέβητα αερίου 2 3 To παρόν σχέδιο συνδεσμολογίας αποτελεί μόνο μια σχηματική απεικόνιση και παρέχει μη δεσμευτική υπόδειξη

6 Παραδείγματα υδραυλικών εγκαταστάσεων 3 To παρόν σχέδιο συνδεσμολογίας αποτελεί μόνο μια σχηματική απεικόνιση και παρέχει μη δεσμευτική υπόδειξη για ένα υδραυλικό κύκλωμα. Εικ. 3 Αντλία θερμότητας σε συνδυασμό με ενσωματωμένες ηλεκτρικές αντιστάσεις και ένα κύκλωμα θέρμανσης 4 To παρόν σχέδιο συνδεσμολογίας αποτελεί μόνο μια σχηματική απεικόνιση και παρέχει μη δεσμευτική υπόδειξη για ένα υδραυλικό κύκλωμα Εικ. 4 Αντλία θερμότητας σε συνδυασμό με ενσωματωμένες ηλεκτρικές αντιστάσεις και δύο κύκλωματα θέρμανσης

3 Αντλία θερμότητας σε συνδυασμό με ενσωματωμένες ηλεκτρικές αντιστάσεις και ένα κύκλωμα θέρμανσης 4 To παρόν σχέδιο
