1 Εφαρµογή Θερµικών Ηλιακών Συστηµάτων Στον Οικιακό Τοµέα ηµήτριος Χασάπης Μηχανικός Τεχνολογίας Α.Π.Ε. ΚΑΠΕ Τοµέας Θερµικών Ηλιακών Συστηµάτων

2 Ηλιακά Θερµικά Συστήµατα Συστήµατα που απορροφούν ενέργεια από τον ήλιο και την χρησιµοποιούν για θέρµανση νερού

3 Ενεργειακά Αποθέµατα Τα ενεργειακά αποθέµατα της Γης εξαντλούνται. Τα αποθέµατα άνθρακα εκτιµάται ότι επαρκούν για περίπου 150 έτη. Τα αποθέµατα πετρελαίου, φυσικού αερίου και ουρανίου θα έχουν εξαντληθεί σε περίπου 40 έτη. Ο ήλιος θα παρέχει ενέργεια επί πέντεδισεκατοµµύριαέτη. Ενέργεια που υπερβαίνει κατά φορές την ποσότητα που καταναλώνουµε ετησίως! Ουράνιο Φυσικό αέριο Πετρέλαιο Άνθρακας Ετήσια ηλιακή ακτινοβολία Ετήσια κατανάλωση ενέργειας σε παγκόσµιο επίπεδο

Τα αποθέµατα πετρελαίου, φυσικού αερίου και ουρανίου θα έχουν εξαντληθεί σε περίπου 40 έτη.

4 Ηλιακή Ακτινοβολία Η ενέργεια που παρέχεται από τον ήλιο σε ετήσια βάση διαφέρει από περιοχή σε περιοχή. Στη Σαχάρα είναι «µόλις» 2,2 φορές υψηλότερη σε σύγκριση µε την Ευρώπη. Ετήσια έκθεση στην ηλιακή ακτινοβολία σε kwh/m > 2300

Στη Σαχάρα είναι «µόλις» 2,2 φορές υψηλότερη σε σύγκριση µε την Ευρώπη.

5 Ηλιακή Ακτινοβολία Στην Ελλάδα η µέση ηλιακή ακτινοβολία φτάνει τις 1600kWh/m²/έτος που ισοδυναµεί µε 160λτ πετρελαίου

6 Θερµικοί ηλιακοί συλλέκτες Επίπεδοι Κενού Χωρίς κάλυµµα

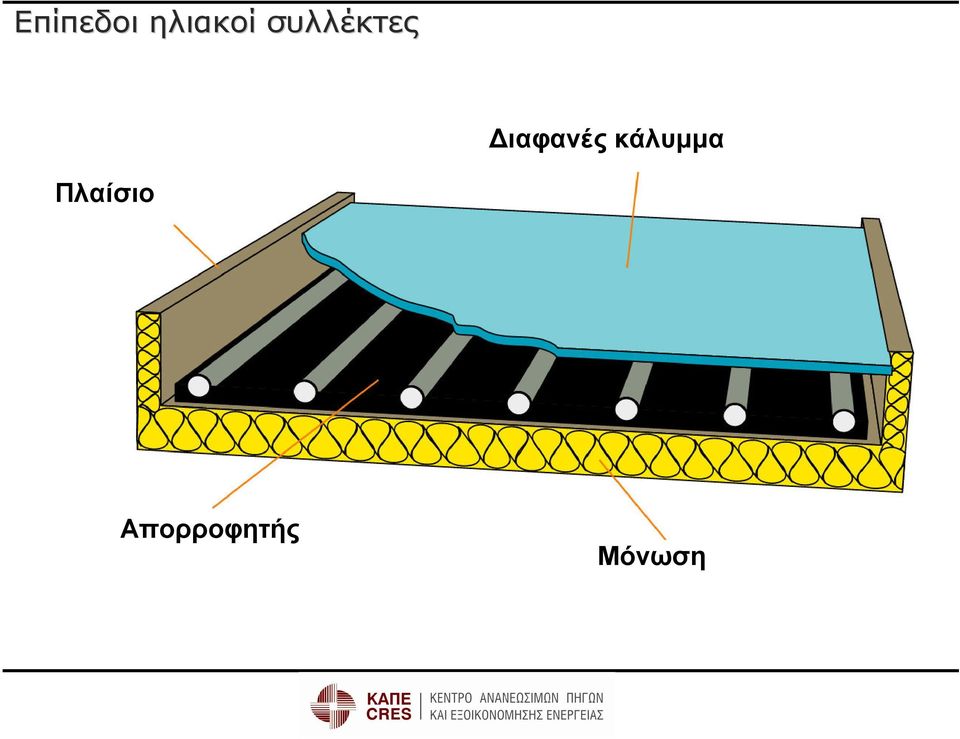

7 Επίπεδοι ηλιακοί συλλέκτες ιαφανές κάλυµµα Πλαίσιο Απορροφητής Μόνωση

8 Επιλεκτική επιφάνεια

9 Συλλέκτες κενού

10 Χαρακτηριστικά Ηλιακών Συλλεκτών Τεχνολογία Συλλέκτη Κόστος Απόδοση (kwh/m²/χρόνο) Τυπική Χρήση Χωρίς κάλυµµα Χαµηλό 300 Θέρµανση Πισίνας Επίπεδος Συλλέκτης (Μαύρη µπογιά) Μεσαίο 650 Θέρµανση Πισίνας, ΖΝΧ Επίπεδος Συλλέκτης (Επιλεκτικός Απορροφητής) Μεσαίο 700 ΖΝΧ, Θέρµανση Χώρου, Ηλιακός Κλιµατισµός Συλλέκτες Κενού Υψηλό 850 Θέρµανση Χώρου, Ηλιακός Κλιµατισµός

650 Θέρµανση Πισίνας, ΖΝΧ Επίπεδος Συλλέκτης (Επιλεκτικός Απορροφητής) Μεσαίο 700 ΖΝΧ,

11 Θέρµανση νερού χρήσης Συστήµατα θέρµανσης ΖΝΧ

12 Θερµικά ηλιακά συστήµατα Θερµοσιφωνικά Ζεστό Νερό Ζεστό Νερό Κρύο Νερό Κρύο Νερό Εναλλάκτης Θερµότητας Ανοιχτού κυκλώµατος Κλειστού κυκλώµατος Πηγή: Ambiente Πηγή:Target/DGS Italia

13 Θερµικά ηλιακά συστήµατα Εξαναγκασµένης Κυκλοφορίας Πηγή:IfaS

14 Συστήµατα Combi Αρχές λειτουργίας, ιδιότητες και παραδείγµατα

15 Συστήµατα«combi combi» Γενική περιγραφή Solar combisystems ή απλά combi : ηλιακά θερµικά συστήµατα που χρησιµοποιούνται για θέρµανση χώρου και νερού χρήσης. 10 βασικές παραλλαγές (International Energy Agency IEA, Solar Combisystems, Solar Heating & Cooling Programme, Task 26).

16 Συστήµατα«combi combi» Πλεονεκτήµατα Χρήση σε: Κατοικίες Ξενοδοχεία, Νοσοκοµεία κλπ. Βιοµηχανία Έχουν ήδη εισχωρήσει στην Ευρωπαϊκή αγορά Πολύ ευνοϊκές συνθήκες για την εφαρµογή τους στην Ελλάδα. υνατότητα κάλυψης φορτίου: 30-50% µόνο µε ηλιακά 100% (συνδυασµός µε βιοµάζα) Πηγή: Sonnenkraft

Βιοµηχανία Έχουν ήδη εισχωρήσει στην Ευρωπαϊκή αγορά Πολύ ευνοϊκές

17 Συστήµατα combi Σχηµατικό διάγραµµα συστήµατος combi για θέρµανση χώρου, ΖΝΧ και πισίνας

18 Προηγµένες αγορές combi 1997 solar collector market in DE, AT Collector area (m 2 ) Combi Solar DHW 0 DE AT

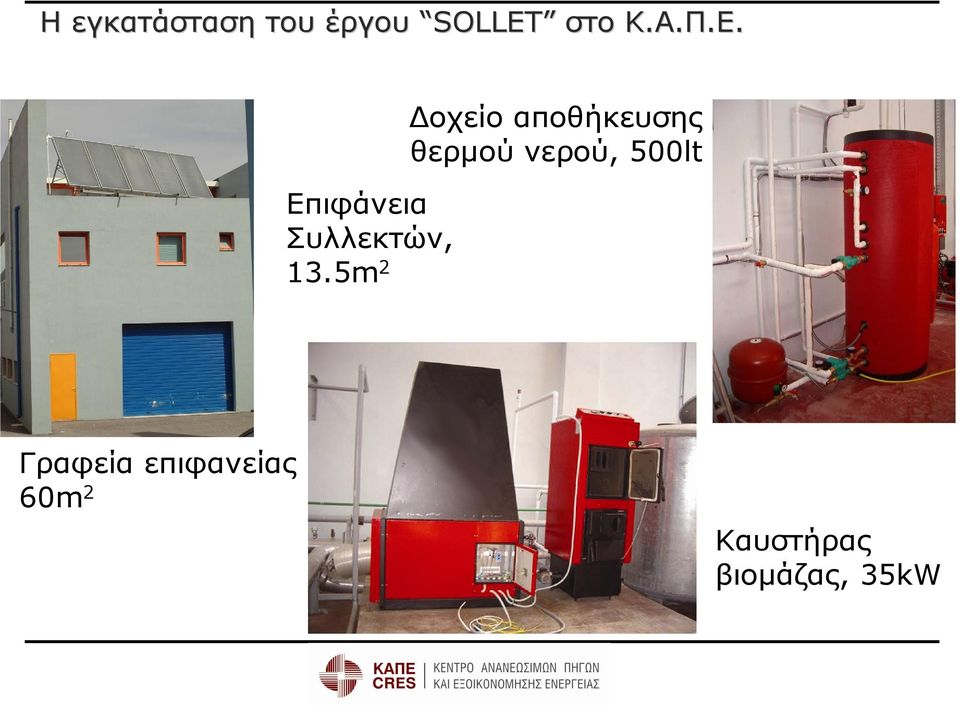

19 Η εγκατάσταση του έργου SOLLET στο Κ.Α.Π.Ε. Επιφάνεια Συλλεκτών, 13.5m 2 οχείο αποθήκευσης θερµού νερού, 500lt Γραφεία επιφανείας 60m 2 Καυστήρας βιοµάζας, 35kW

20 Σχηµατικό διάγραµµα συστήµατος

21 Ευρωπαϊκό έργο SOLLET (2): Γερµανία, Οικία, Dormagen Ηλιακοί συλλέκτες - Οικία θερµαινόµενης επιφανείας 400m² - Σόµπα µε pellets 10 KW µε εναλλάκτη αέρα/νερού - Ενεργειακό τζάκι 10 KW µε εναλλάκτη αέρα/νερού m² m συλλεκτική επιφάνεια - Θερµοδοχείο 3000 l - Εφεδρικό σύστηµα θέρµανσης µε φυσικό αέριο Σόµπα µε pellets Οικία Ενεργειακό τζάκι

22 Ευρωπαϊκό έργο SOLLET (3): Αυστρία, Σχολείο, Tullin Ηλιακοί συλλέκτες Σόµπα Θερµοδοχείο µε µε pellets - Σχολείο θερµαινόµενης επιφανείας 400m² - Καυστήρας pellets 1300 KW - 16 m²συλλεκτική επιφάνεια - Θερµοδοχείο 1500 l Οικία Οικοτροφείο

23 Εφαρµογή Combi : κατοικία (FR) Πηγή: IEA Task 26

24 Εφαρµογή Combi : πολυκατοικία (ΑΤ) Πηγή: GSWB

25 Αµβούργο: κεντρικό ηλιακό σύστηµα Πηγή: GSWB

26 Combi : πολυκατοικία Ηλιακό χωριό (GR)

27 Τηλεθέρµανση Marstal - Aeroe, 1316 κτίρια Τηλεθέρµανση, C! m 2 συλ/τες 12,6 m 2 Ecol: > 450 kwh/m 2,έτος Κάλυψη φορτίου Ηλιακά 30 % Υπόλοιπο 70%: καύση µεταχειρισµένων λιπαντικών

28 Γενικές παρατηρήσεις Τα συστήµατα θέρµανσης µε ηλιακά/βιοµάζα µπορούν να συνδυαστούν µε συµβατικά θερµαντικά σώµατα - ενσωµάτωση σε ήδη εγκατεστηµένα σύστηµα. Μπορούν να συνδυαστούν µε ηλιακούς ψύκτες για κάλυψη των ψυκτικών αναγκών (χρήση περίσσιας ενέργειας). Κόστος : 400 /m² Απαιτούµενο συλλεκτικό πεδίο:20% του χώρου για 40%-50% κάλυψη (π.χ. 20m² επίπεδοι επιλεκτικοί συλλέκτες για 100m³ οικία) Πρέπει να δοθεί ιδιαίτερη προσοχή στο σχεδιασµό. π.χ διαστασιολόγηση του δοχείου διαστολής του ηλιακού κυκλώµατος (φαινόµενο στασιµότητας).

29 Ηλιακός κλιµατισµός Είδη ψυκτών, ιδιότητες και παραδείγµατα

30 Ηλιακός Κλιµατισµός Συστήµατα που χρησιµοποιούν την ηλιακή ενέργεια για θέρµανση και κλιµατισµό χώρου καθώς και παραγωγή ΖΝΧ. Χρήση ψυκτικών µηχανηµάτων που χρησιµοποιούν ζεστό νερό ως κύρια πηγή ενεργείας. Κλειστά κυκλώµατα για ψύξη νερού Ανοιχτά κυκλώµατα για κλιµατισµό αέρα

31 Συστήµατα ηλιακού κλιµατισµού στην Ευρώπη (2004) 6 Germany Greece 67 συστήµατα Ολική εγκατεστηµένη ψυκτική ισχύς 6 MW Συλλεκτική επιφάνεια m Spain Portugal Italy Austria France Netherlands Israel Turkey Kosovo Source: IEA Task 25

32 Ψύκτες Κλειστού Κύκλου 15 διαθέσιµα προϊόντα χαµηλής ισχύος στην αγορά (<100 kw) 3 ψύκτες ελληνικής εταιρίας Τοπαραγόµενοψυχρόνερόµπορείνα χρησιµοποιηθεί για κλιµατισµό του αέρα (αφύγρανση, ρύθµισηθερµοκρασίας) ήγια ψύξη/δροσισµόχώρων (fan coils, chilled ceilings,...) Μικρότερος ψύκτης 7.5 kw Θερµοκρασία προσαγωγής 55 C C COPth COPel

33 Κλιµατισµός Οικίας Source: SolarNext

34 Μικροί ηλιακοί ψύκτες EAW SK SonnenKlima GmbH

35 Οικία µε ψύκτη απορρόφησης 10kW Οικία 200m² 32m² επίπεδοι επιλεκτικοί συλλέκτες 10kW ψύκης απορρόφησης µε χηµική αποθήκευση Source: Climatewell

36 Οικία µε ψύκτη απορρόφησης 4.5kW Source: Rotartica

37 Εργοστάσιο Καλλυντικών Source: Rotartica

38 Γενικές παρατηρήσεις Εποχιακή σύµπτυξη υψηλών κλιµατιστικών αναγκών και υψηλής ηλιακής ενεργείας Βιοµηχανία κατασκευής µικρών κλιµατιστικών υπό ανάπτυξη Υψηλό κόστος για ψύκτες έως 30kW (1000 /kw ) Ενσωµάτωση σε υπάρχων συστήµατα. (χρήση Fan coils ενδοδαπέδια θέρµανση κ.λ.π) Πολλές εταιρίες είναι επιφυλακτικές στην εξαγωγή των µονάδων στην Ελλάδα Αναµένονται κλιµατιστικά σε µορφή split unit Αρχή διαστασιολόγησης πεδίου συλλεκτών: 3m²/kW (ψυκτικής ισχύος) για συστήµατα κλειστού κύκλου 10m² ανά 1000m³/h για συστήµατα ανοικτού κύκλου

39 Ευχαριστώγια τηνπροσοχήσας
