1 Αντλίες θερμότητας πολλαπλών πηγών (αέρας, γη, ύδατα) συνδυασμένης παραγωγής θέρμανσης / ψύξης Εκδήλωση ελληνικού παραρτήματος ASHRAE Μητσάκης Ευάγγελος, Μηχανολόγος Μηχανικός Υπεύθυνος πωλήσεων Θερμογκάζ Α.Ε.

2 14 bar, 25 C Σχηματική λειτουργία μίας αντλίας θερμότητας 4 bar, 2,5 C 14 bar, 67 C 4 bar, 6,5 C 14 bar, 34 C 4 bar, -3 C NIBE ENERGY SYSTEMS Air/water heat pumps

3 Διαστασιολόγηση συστήματος αντλίας θερμότητας Θερμικές απώλειες και ψυκτικά φορτία. Αριθμός των ατόμων για ζεστό νερό χρήσης, προφίλ κατανάλωσης. Τύπος του συστήματος θέρμανσης και κλιματισμού στο κτίριο Κλιματολογικές συνθήκες της περιοχής. Διαθέσιμες πηγές θερμότητας και η δυνατότητα απόρριψης θερμότητας Δυνατότητα συνδυασμού ψύξης θέρμανσης και παραγωγής ΖΝΧ

Τύπος του συστήματος θέρμανσης και κλιματισμού στο κτίριο Κλιματολογικές συνθήκες της

4 Απαιτ. θερμική ισχύς kw Επιλογή Α/Θ ανάλογα με την απαιτούμενη θερμική ισχύ 200 Ανάγκες κτηρίου Κάλυψη από Α/Θ Εξωτερική θερμοκρασία

5 Ώρες ανά έτος Συχνότητα θερμοκρασιών ανά έτος Εξωτερική θερμοκρασία

6 Απαιτ. θερμική ενέργεια ( kwh ) Κατανομή απαιτούμενης θερμικής ενέργειας σε σχέση προς την εξωτερική θερμοκρασία Ανάγκες κτηρίου Κάλυψη από Α/Θ Εξωτερική θερμοκρασία

7 Πηγές θερμότητας / δυνατότητες απόρριψης θερμότητας Έδαφος: Οριζόντιος γεωεναλλάκτης χαμηλού βάθους Βάθος πάκτωσης 1 έως 3 μέτρα Σχετικά χαμηλό κόστος εγκατάστασης Καλύτερη ετήσια απόδοση σε σχέση με τον αέρα

Βάθος πάκτωσης 1 έως 3 μέτρα Σχετικά χαμηλό κόστος

8 Έδαφος: Κατακόρυφος γεωεναλλάκτης Κατακόρυφες γεωτρήσεις / εναλλάκτες σε βάθος έως και 180 μέτρα. Σχετικά υψηλό κόστος κατασκευής Μέγιστη απόδοση χειμώνα καλοκαίρι λόγω της σχετικά σταθερής θερμοκρασίας καθ όλο το έτος

Σχετικά υψηλό κόστος κατασκευής Μέγιστη απόδοση

Υπόγεια ύδατα, λίμνες, θάλασσα Πολύ καλή απόδοση όλο το έτος Χρήση εναλλακτών για προστασία της αντλίας Βάθος άντλησης μικρότερο των 30 μέτρων Δυνατότητα χρήσης

9 Υπόγεια ύδατα, λίμνες, θάλασσα Πολύ καλή απόδοση όλο το έτος Χρήση εναλλακτών για προστασία της αντλίας Βάθος άντλησης μικρότερο των 30 μέτρων Δυνατότητα χρήσης του θαλασσινού νερού Χρήση εναλλάκτη για την προστασία της εγκατάστασης Υποχρεωτική έκδοση άδειας για την άντληση νερού NIBE ENERGY SYSTEMS Air/water heat pumps

χρήσης του θαλασσινού νερού Χρήση εναλλάκτη για την προστασία της εγκατάστασης

10 Αέρας Εξωτερικές μονάδες εναλλάκτη / ανεμιστήρα Ιδιαίτερα απλή και οικονομική λύση Υψηλή απόδοση, ειδικά στην Α και Β κλιματολογική ζώνη. Ιδιαίτερα χαμηλή στάθμη θορύβου Προστασία της αντλίας θερμότητας από τις εξωτερικές συνθήκες

11 Υβριδικά συστήματα Συνδυασμός των πλεονεκτημάτων κάθε πηγής θερμότητας Πολλαπλά κριτήρια λειτουργίας μεταξύ των πηγών Εκμετάλλευση περιορισμένων γεωθερμικών πεδίων Δυνατότητα σταδιακής υλοποίησης της επένδυσης

μεταξύ των πηγών Εκμετάλλευση περιορισμένων

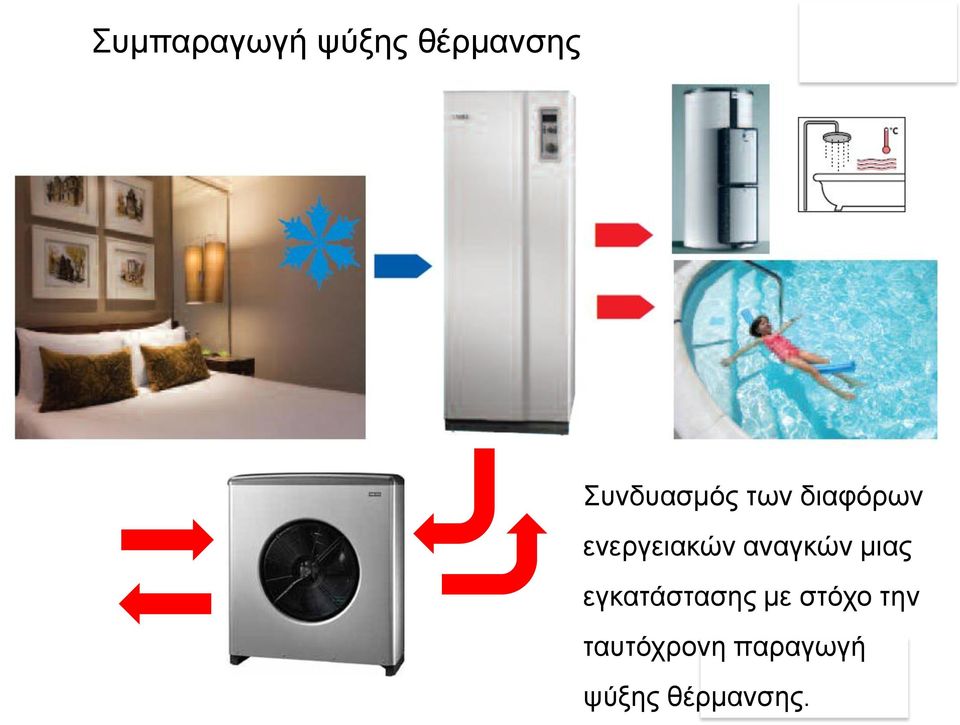

12 Συμπαραγωγή ψύξης θέρμανσης - - Συνδυασμός των διαφόρων ενεργειακών αναγκών μιας εγκατάστασης με στόχο την ταυτόχρονη παραγωγή NIBE ENERGY SYSTEMS ψύξης θέρμανσης. Air/water heat pumps

13 Συμπαραγωγή ψύξης θέρμανσης Συνδυασμός διαφόρων λειτουργιών σε μία εγκατάσταση Σχετική ευκολία υλοποίησης χάρη σε έτοιμες λύσεις αυτοματισμού Ιδανική λύση για τη βελτίωση υφισταμένων εγκαταστάσεων Διατήρηση στο ακέραιο των δυνατοτήτων της υπάρχουσας εγκατάστασης Μείωση του λειτουργικού κόστους, χρόνος απόσβεσης συχνά μικρότερος της τριετίας NIBE ENERGY SYSTEMS Air/water heat pumps

εγκαταστάσεων Διατήρηση στο ακέραιο των δυνατοτήτων της υπάρχουσας εγκατάστασης Μείωση του

14 Απορριπτόμενη θερμότητα από διαδικασίες παραγωγής / κέντρων ηλεκτρονικών υπολογιστών κ.λ.π. Εκμετάλλευση ταυτόχρονων απαιτήσεων ψύξης και θέρμανσης σε κτίρια γραφείων άλλα και σε χώρους παραγωγής Μείωσης του λειτουργικού κόστους των εγκαταστάσεων με σύντομες αποσβέσεις Βελτίωση της επάρκειας των συστημάτων

σε κτίρια γραφείων άλλα και σε χώρους παραγωγής Μείωσης του λειτουργικού

15 COP κατά τη συμπαραγωγή ψύξης θέρμανσης Κατά τη συμπαραγωγή ψύξης θέρμανσης ο συντελεστής απόδοσης COP μπορεί να φτάσει μέχρι και το 7 καθώς και οι δύο ροές ενέργειας του ψυκτικού κύκλου είναι < ωφέλιμες >

COP μπορεί να φτάσει μέχρι και το 7 καθώς και οι

16 Γεωθερμικές αντλίες πολλαπλών πηγών θερμότητας Μονάδες αποτελούμενες από δύο ψυκτικά συστήματα τα οποία λειτουργούν ανεξάρτητα ή συνδυασμένα για: καλύτερο έλεγχο ισχύος. μεγαλύτερη εξοικονόμηση. λιγότερη φθορά. Δυνατότητα συστοιχιών master/slave unit Έτοιμα πακέτα αυτοματισμού, υποστήριξη σύνθετων εγκαταστάσεων Έλεγχος μέσω διαδικτύου και συστημάτων BMS Λιγότερο από 3 kg ψυκτικού ανά κύκλωμα.

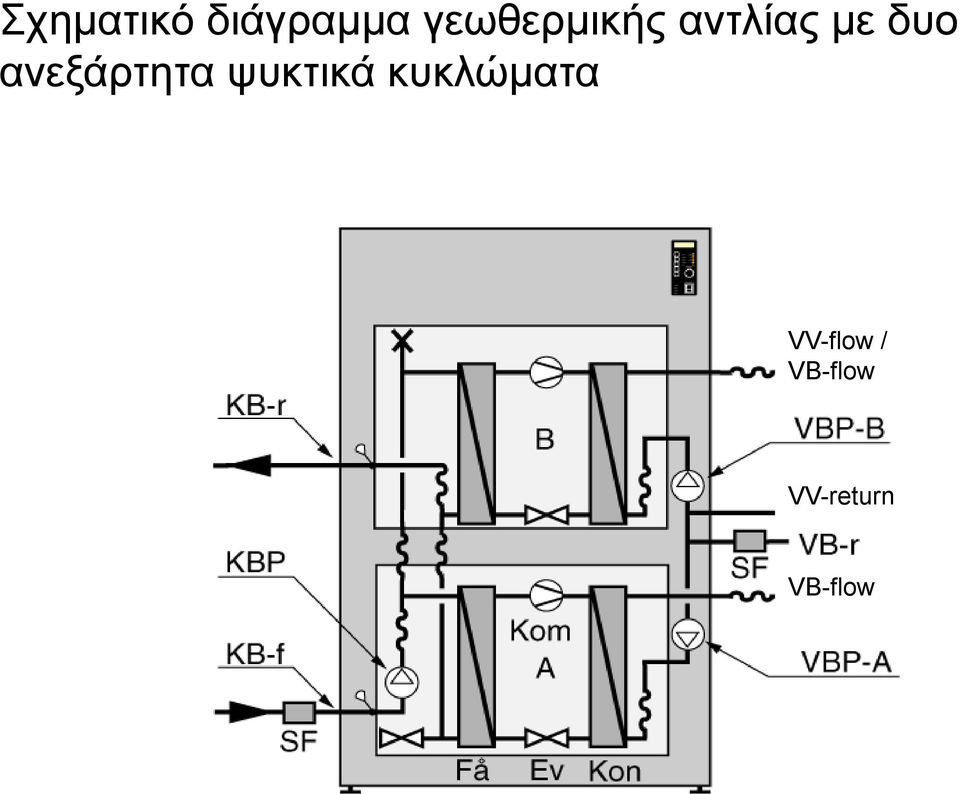

17 Σχηματικό διάγραμμα γεωθερμικής αντλίας με δυο ανεξάρτητα ψυκτικά κυκλώματα VV-flow / VB-flow VV-return VB-flow

18 Συστοιχία δύο ή περισσοτέρων αντλιών θερμότητας

19 Τυπική εγκατάσταση με δυνατότητα ψύξης, θέρμανσης, θέρμανσης πισίνας και παραγωγής ζεστού νερού χρήσης

20 Γεωθερμική αντλία θερμότητας με πηγή θερμότητας τον εξωτερικό αέρα

21 Τυπικό διάγραμμα ψύξης / θέρμανσης με αντλία θερμότητας και εναλλάκτη αέρα / νερού

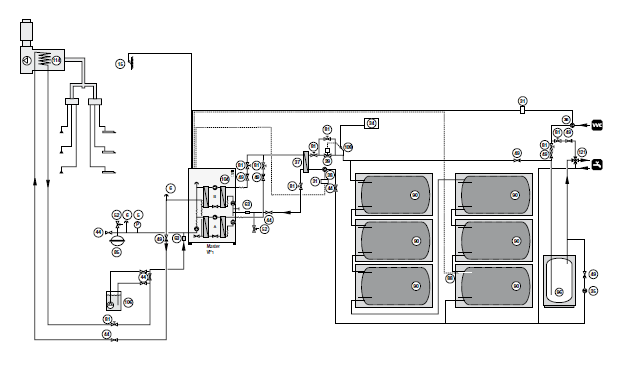

22 Τυπική εγκατάσταση ανάκτησης θερμότητας από σύστημα εξαερισμού για παραγωγής ζεστού νερού χρήσης

23 Υβριδικά συστήματα

24 Τυπικό διάγραμμα ταυτόχρονης ψύξης και θέρμανσης

25 Έργο: Φαρμακοβιομηχανία στο Πικέρμι, θέρμανση, παραγωγή ζεστού νερού χρήσης και ψύξη με ανάκτηση θερμότητας

26 Έργο: Φαρμακοβιομηχανία στο Πικέρμι

27 Έργο: Φαρμακοβιομηχανία στο Πικέρμι

28 Έργο: Φαρμακοβιομηχανία στο Πικέρμι

29 Έργο: Φαρμακοβιομηχανία στο Πικέρμι

30 Έργο: Φαρμακοβιομηχανία στο Πικέρμι

31 Έργο: Φαρμακοβιομηχανία στο Πικέρμι

32 Έργο: Φαρμακοβιομηχανία στο Πικέρμι, θέρμανση, παραγωγή ζεστού νερού χρήσης και ψύξη με ανάκτηση θερμότητας Έτος εγκατάστασης: 2012 Κόστος επένδυσης: ,- Ισχύς αντλίας θερμότητας Ισχύς λέβητα Ισχύς ψύκτη Ετήσια κατανάλωση πετρελαίου: 2*60 kw 2 * 400 kw 380 kw λίτρα Ετήσιο κόστος πετρελαίου: ,- Κόστος λειτουργίας μετά την επέμβαση: ,- (70% της θέρμανσης από ανάκτηση κατά την ψύξη) Χρόνος απόσβεσης: < 2,2 έτη

33 Ευχαριστώ για την ακρόαση!
