1 Πληροφορίες προϊόντος A B C D E F G H I J A: Βύσµα ακουστικών/ηχείου B: Βύσµα µικροφώνου C: Ένδειξη ισχύος D: Ένδειξη ανάγνωσης/εγγραφής E: Υποδοχή: SMC, SM-RAM F: Υποδοχή: CF I, CF II, MD G: Υποδοχή: SD, Mini SD, MMC, RS-MMC Η: Υποδοχή: MS, MS pro, MS-Duo, MS-Pro Duo (MS-MG), MS-Select I: Θύρα USB J: Θύρα FireWire GR K L M K: Μπροστινό βύσµα USB/FireWire L: Βύσµα USB συσκευής ανάγνωσης καρτών M: Μπροστινό βύσµα ήχου 1

2 O N P R Q Για τη λειτουργία ανάγνωσης καρτών: N: Βύσµα συσκευής ανάγνωσης καρτών: στο L O: Βύσµα USB Βρόχος USB/FireWire: P: Βύσµα: στο K Q: Βύσµα FireWire R: Βύσµα USB S T U Βρόχος ήχου: S: Βύσµα: στο M T: Μικρόφωνο (ροζ) U: Ακουστικά (πράσινο) Ο βρόχος ενώνει τις θύρες από πίσω προς τα εµπρός αλλά δεν δηµιουργεί νέες θύρες. 2

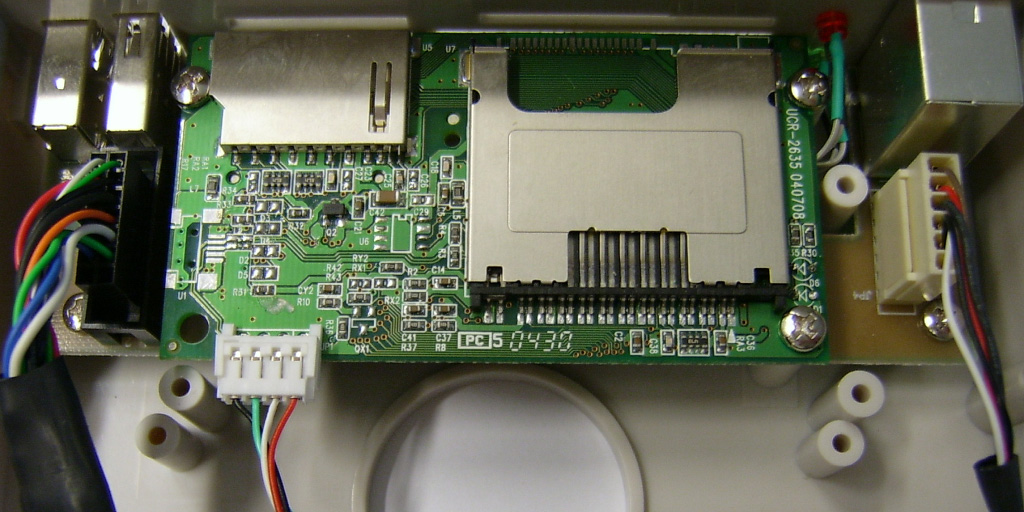

3 Εγκατάσταση 1 Κλείστε τον υπολογιστή 2 Ανοίξτε το περίβληµα GR 3 Συνδέστε τα καλώδια 4 Τοποθετήστε το προϊόν µε τα καλώδια στον υπολογιστή Αν το κουτί (tower) του υπολογιστή σας είναι µεγάλο εγκαταστήστε το σε µια χαµηλότερη θέση. 5 Σφίξτε τις βίδες 3

4 6 1. Βγάλτε το βραχίονα PCI 2. Περάστε τα καλώδια µέσα από το βραχίονα 3. Περάστε το βρόχο µέσα από το βραχίονα PCI Συνδέστε τα βύσµατα 7 Αν δεν συνδεθεί κάποιο βύσµα, δεν θα ενεργοποιηθεί η αντίστοιχη λειτουργία του. 8 Κλείστε το περίβληµα 9 Ανοίξτε τον υπολογιστή Είναι αναµµένο το LED ισχύος (C) 10 Βάλτε το CD στη µονάδα CD-ROM 4

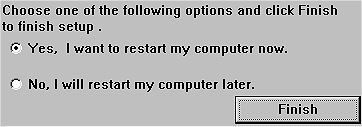

5 11 Windows ME/2000/XP: πηγαίνετε στο βήµα 12 Windows98SE: Ακύρωση (Cancel) 12 Εγκατάσταση προγράµµατος οδήγησης (Install driver) Αν το σύστηµα δεν ανιχνεύει τη συσκευή, συνδέστε ξανά το καλώδιο USB (N). Έπειτα, κάντε κλικ στο «Install driver» ξανά. GR 13 Επόµενο... (Next) Ακολουθήστε τις οδηγίες στην οθόνη για ολοκλήρωση Windows 98SE/ME: Τέλος -> Επανεκκινήστε το σύστηµα 2. Windows 2000/XP: Τέλος -> Συνδέστε ξανά το καλώδιο USB (N) 5

6 Windows 98SE, ME 3. Βρείτε την αντίστοιχη µονάδα Windows 2000, XP CF ή MD 3. Θα προβάλει το εικονίδιο της µονάδας SMC ή SM-RAM 3. Θα προβάλει το εικονίδιο της µονάδας SD, Mini SD, MMC, RS-MMC 3. Θα προβάλει το εικονίδιο της µονάδας MS, MS pro, MS-Duo, MS-Pro Duo (MS-MG), MS- Select 3. Θα προβάλει το εικονίδιο της µονάδας 6

7 Υπενθυµίσεις Αν βάλετε µια κάρτα µε λάθος τρόπο µέσα στη συσκευή ανάγνωσης ή αν την πιέσετε µέσα ενδέχεται να προκληθεί βλάβη στη συσκευή Αν µορφοποιήσετε µια κάρτα στον υπολογιστή και µετά τη χρησιµοποιήσετε στην ψηφιακή κάµερα ή σε µια άλλη φορητή συσκευή, η συσκευή ενδέχεται να µην αναγνωρίζει πλέον τη µορφοποίηση της κάρτας. Εποµένως, συνιστούµε να µορφοποιείτε πάντα την κάρτα χρησιµοποιώντας την ψηφιακή σας κάµερα ή φορητές συσκευές Όταν δεν µπορείτε να αντιγράψετε δεδοµένα σε µια κάρτα ελέγξτε αν είναι προστατευµένη από εγγραφή Αν παρουσιάζονται προβλήµατα διακοπών αφότου τα Windows εξέλθουν από κατάσταση αναµονής ή αδρανοποίησης: ανοίξτε τα εξής: ιαχείριση συσκευών > Ελεγκτές USB > Ριζικός διανοµέας USB > ιαχείριση ενέργειας, και αποεπιλέξτε το πλαίσιο "Allow computer to turn off this device to save power" (Να επιτραπεί στον υπολογιστή να κλείσει αυτή τη συσκευή για εξοικονόµηση ενέργειας). Αποεπιλέξτε όλα τα πλαίσια σε όλους τους ριζικούς διανοµείς Μην αφαιρείτε την κάρτα όταν αναβοσβήνει η ένδειξη ενεργοποίησης. Τα δεδοµένα δεν θα εγγραφούν ή δεν θα εγγραφούν σωστά Υποστηρίζεται η κάρτα Memory Stick-Magic Gate σε µη ασφαλή τρόπο λειτουργίας Η λανθασµένη χρήση µπορεί να προκαλέσει απώλεια δεδοµένων. Η Trust δεν φέρει καµία άµεση ή έµµεση ευθύνη για απώλεια δεδοµένων. Υποστηρίζονται οι εξής κάρτες: Τύπος Μέγεθος Τύπος Μέγεθος Τύπος Μέγεθος Τύπος Μέγεθος SMC SM-RAM RS-MMC CF I 8MB ~ 128MB 256MB, 512MB 32MB ~ 1GB CF II MD SD 256MB ~ 4GB 170MB, ~ 1GB 32MB ~ 512MB MMC Mini SD MS(- Select) 32MB ~ 512MB 128MB, 256MB 64MB ~ 256MB MS Pro MS Duo MS-Pro Duo 512MB ~ 1GB 64MB, 128MB 512MB, 1GB GR Αν υπάρχει πρόβληµα, δείτε τη διεύθυνση για Συνήθεις Ερωτήσεις, προγράµµατα οδήγησης και εγχειρίδια. Ασφάλεια Μην επισκευάζετε τη συσκευή αυτή µόνοι σας. ιατηρήστε αυτή τη συσκευή µακριά από υγρά, π.χ. νερό. Βεβαιωθείτε ότι δεν έχει τοποθετηθεί τίποτα πάνω στο καλώδιο που µπορεί να προκαλέσει φθορά ή βλάβη. Αυτή η συσκευή πληροί τις ουσιώδεις απαιτήσεις και τους λοιπούς σχετικούς όρους των ισχυουσών ευρωπαϊκών οδηγιών. Η ήλωση Συµµόρφωσης (DoC) διατίθεται στη διεύθυνση: 7

8 Εγγύηση και πνευµατικά δικαιώµατα Αυτό το προϊόν παρέχεται µε εργοστασιακή εγγύηση δύο ετών, η οποία τίθεται σε ισχύ από την ηµέρα αγοράς. Για περισσότερες πληροφορίες, δείτε Απαγορεύεται η αναπαραγωγή αυτού του εγχειριδίου ή οποιουδήποτε µέρους του χωρίς την άδεια της Trust International B.V. 8
