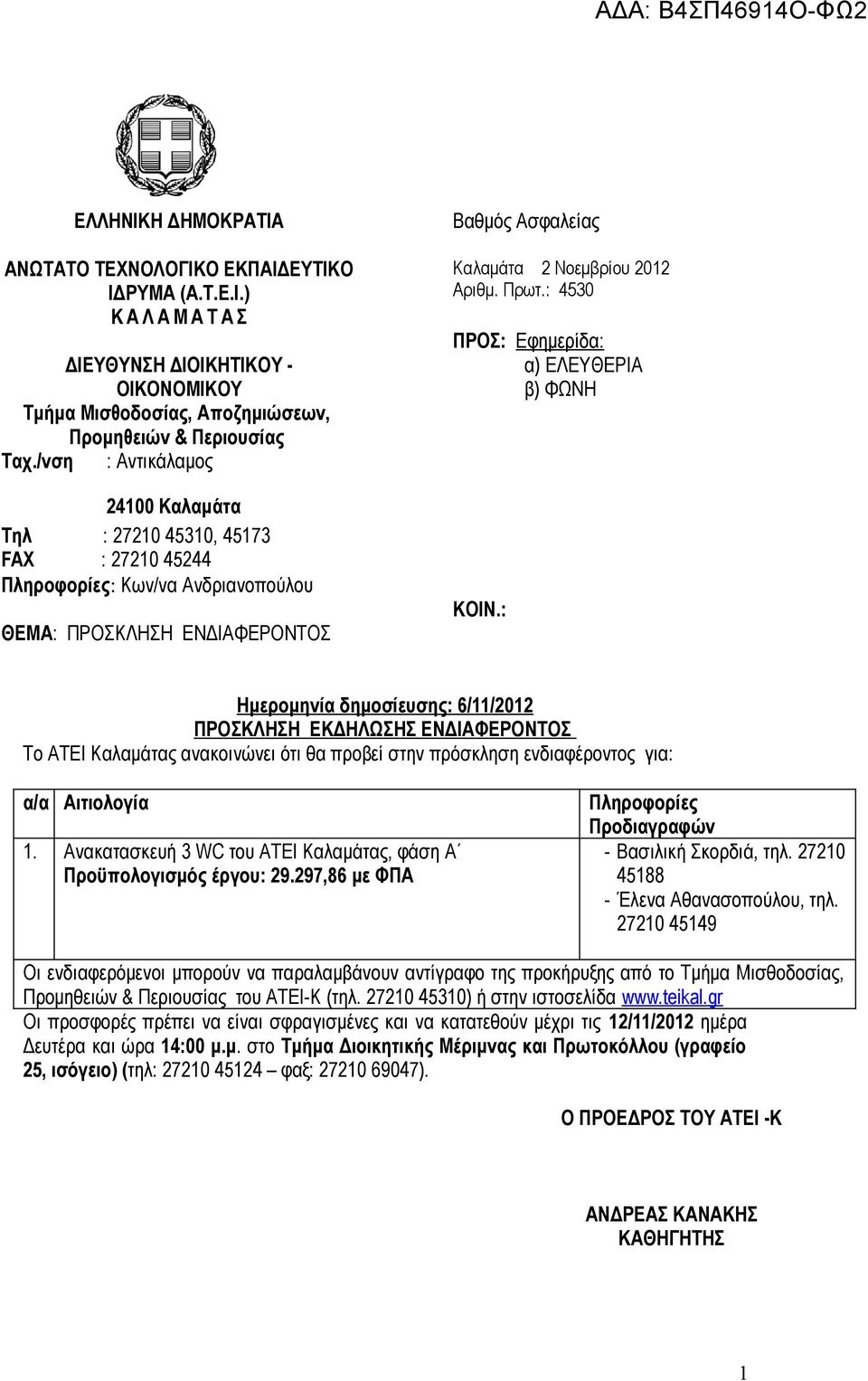

1 ΕΛΛΗΝΙΚΗ ΔΗΜΟΚΡΑΤΙΑ ΑΝΩΤΑΤΟ ΤΕΧΝΟΛΟΓΙΚΟ ΕΚΠΑΙΔΕΥΤΙΚΟ ΙΔΡΥΜΑ (Α.Τ.Ε.Ι.) Κ Α Λ Α Μ Α Τ Α Σ ΔΙΕΥΘΥΝΣΗ ΔΙΟΙΚΗΤΙΚΟΥ - ΟΙΚΟΝΟΜΙΚΟΥ Τμήμα Μισθοδοσίας, Αποζημιώσεων, Προμηθειών & Περιουσίας Ταχ./νση : Αντικάλαμος Καλαμάτα Τηλ : , FAX : Πληροφορίες: Κων/να Ανδριανοπούλου ΘΕΜΑ: ΠΡΟΣΚΛΗΣΗ ΕΝΔΙΑΦΕΡΟΝΤΟΣ Βαθμός Ασφαλείας Καλαμάτα 2 Νοεμβρίου 2012 Αριθμ. Πρωτ.: 4530 ΠΡΟΣ: Εφημερίδα: α) ΕΛΕΥΘΕΡΙΑ β) ΦΩΝΗ KOIN.: Ημερομηνία δημοσίευσης: 6/11/2012 ΠΡΟΣΚΛΗΣΗ ΕΚΔΗΛΩΣΗΣ ΕΝΔΙΑΦΕΡΟΝΤΟΣ Το ΑΤΕΙ Καλαμάτας ανακοινώνει ότι θα προβεί στην πρόσκληση ενδιαφέροντος για: α/α Αιτιολογία 1. Ανακατασκευή 3 WC του ΑΤΕΙ Καλαμάτας, φάση Α Προϋπολογισμός έργου: ,86 με ΦΠΑ Πληροφορίες Προδιαγραφών - Βασιλική Σκορδιά, τηλ Έλενα Αθανασοπούλου, τηλ Οι ενδιαφερόμενοι μπορούν να παραλαμβάνουν αντίγραφο της προκήρυξης από το Τμήμα Μισθοδοσίας, Προμηθειών & Περιουσίας του ΑΤΕΙ-Κ (τηλ ) ή στην ιστοσελίδα Οι προσφορές πρέπει να είναι σφραγισμένες και να κατατεθούν μέχρι τις 12/11/2012 ημέρα Δευτέρα και ώρα 14:00 μ.μ. στο Τμήμα Διοικητικής Μέριμνας και Πρωτοκόλλου (γραφείο 25, ισόγειο) (τηλ: φαξ: ). Ο ΠΡΟΕΔΡΟΣ ΤΟΥ ΑΤΕΙ -Κ ΑΝΔΡΕΑΣ ΚΑΝΑΚΗΣ ΚΑΘΗΓΗΤΗΣ 1

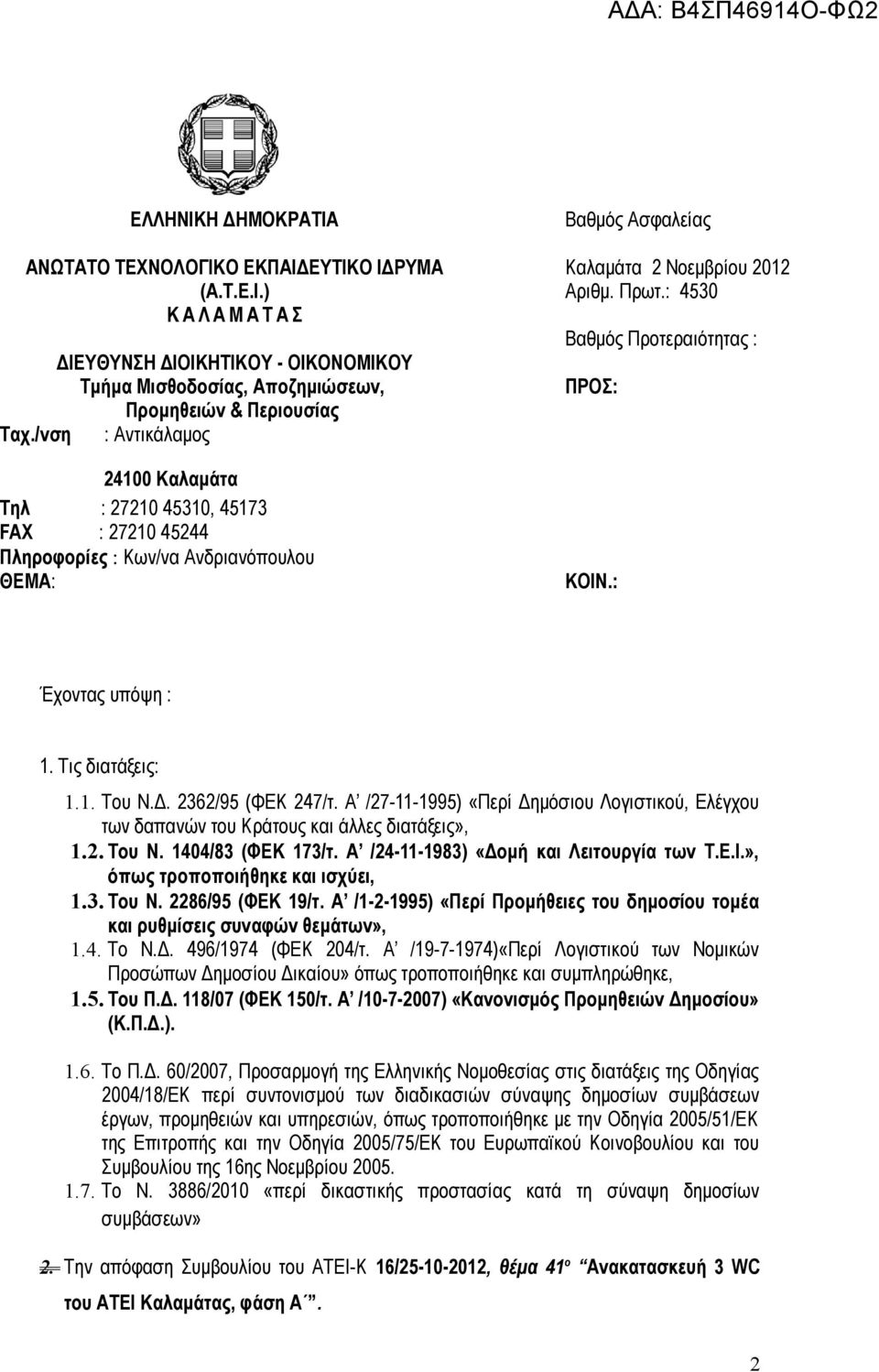

2 ΕΛΛΗΝΙΚΗ ΔΗΜΟΚΡΑΤΙΑ ΑΝΩΤΑΤΟ ΤΕΧΝΟΛΟΓΙΚΟ ΕΚΠΑΙΔΕΥΤΙΚΟ ΙΔΡΥΜΑ (A.Τ.Ε.Ι.) Κ Α Λ Α Μ Α Τ Α Σ ΔΙΕΥΘΥΝΣΗ ΔΙΟΙΚΗΤΙΚΟΥ - ΟΙΚΟΝΟΜΙΚΟΥ Τμήμα Μισθοδοσίας, Αποζημιώσεων, Προμηθειών & Περιουσίας Ταχ./νση : Αντικάλαμος Καλαμάτα Τηλ : , FAX : Πληροφορίες : Κων/να Ανδριανόπουλου ΘΕΜΑ: Βαθμός Ασφαλείας Καλαμάτα 2 Νοεμβρίου 2012 Αριθμ. Πρωτ.: 4530 Βαθμός Προτεραιότητας : ΠΡΟΣ: KOIN.: Έχοντας υπόψη : 1. Τις διατάξεις: 1.1. Του Ν.Δ. 2362/95 (ΦΕΚ 247/τ. Α / ) «Περί Δημόσιου Λογιστικού, Ελέγχου των δαπανών του Κράτους και άλλες διατάξεις», 1.2. Του Ν. 1404/83 (ΦΕΚ 173/τ. Α / ) «Δομή και Λειτουργία των Τ.Ε.Ι.», όπως τροποποιήθηκε και ισχύει, 1.3. Του Ν. 2286/95 (ΦΕΚ 19/τ. Α / ) «Περί Προμήθειες του δημοσίου τομέα και ρυθμίσεις συναφών θεμάτων», 1.4. Το Ν.Δ. 496/1974 (ΦΕΚ 204/τ. Α / )«Περί Λογιστικού των Νομικών Προσώπων Δημοσίου Δικαίου» όπως τροποποιήθηκε και συμπληρώθηκε, 1.5. Του Π.Δ. 118/07 (ΦΕΚ 150/τ. Α / ) «Κανονισμός Προμηθειών Δημοσίου» (Κ.Π.Δ.) Το Π.Δ. 60/2007, Προσαρμογή της Ελληνικής Νομοθεσίας στις διατάξεις της Οδηγίας 2004/18/ΕΚ περί συντονισμού των διαδικασιών σύναψης δημοσίων συμβάσεων έργων, προμηθειών και υπηρεσιών, όπως τροποποιήθηκε με την Οδηγία 2005/51/ΕΚ της Επιτροπής και την Οδηγία 2005/75/ΕΚ του Ευρωπαϊκού Κοινοβουλίου και του Συμβουλίου της 16ης Νοεμβρίου Το Ν. 3886/2010 «περί δικαστικής προστασίας κατά τη σύναψη δημοσίων συμβάσεων» 2. Την απόφαση Συμβουλίου του ΑΤΕΙ-Κ 16/ , θέμα 41 ο Ανακατασκευή 3 WC του ΑΤΕΙ Καλαμάτας, φάση Α. 2

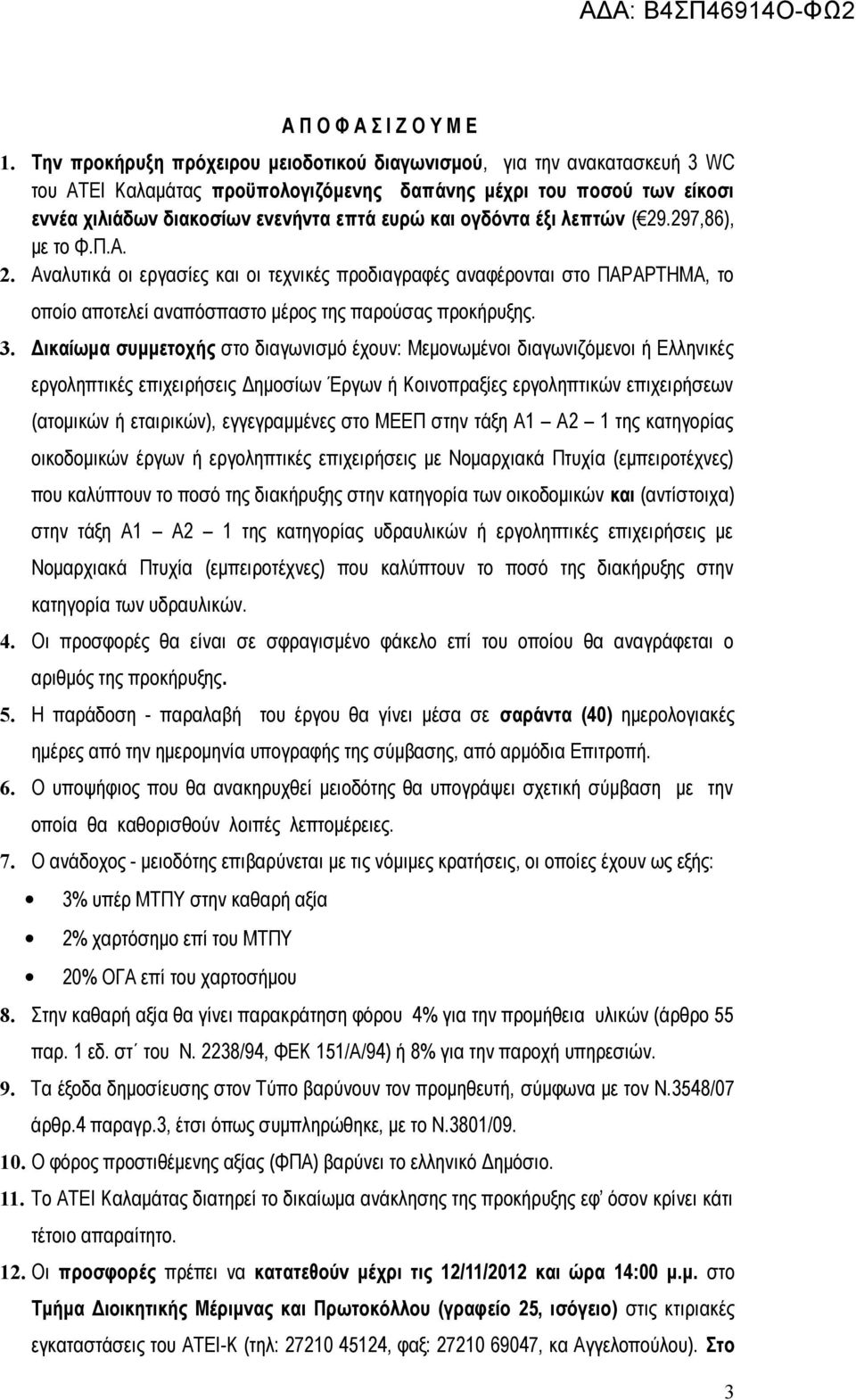

3 Α Π Ο Φ Α Σ Ι Ζ Ο Υ Μ Ε 1. Την προκήρυξη πρόχειρου μειοδοτικού διαγωνισμού, για την ανακατασκευή 3 WC του ΑΤΕΙ Καλαμάτας προϋπολογιζόμενης δαπάνης μέχρι του ποσού των είκοσι εννέα χιλιάδων διακοσίων ενενήντα επτά ευρώ και ογδόντα έξι λεπτών ( ,86), με το Φ.Π.Α. 2. Αναλυτικά οι εργασίες και οι τεχνικές προδιαγραφές αναφέρονται στο ΠΑΡΑΡΤΗΜΑ, το οποίο αποτελεί αναπόσπαστο μέρος της παρούσας προκήρυξης. 3. Δικαίωμα συμμετοχής στο διαγωνισμό έχουν: Μεμονωμένοι διαγωνιζόμενοι ή Ελληνικές εργοληπτικές επιχειρήσεις Δημοσίων Έργων ή Κοινοπραξίες εργοληπτικών επιχειρήσεων (ατομικών ή εταιρικών), εγγεγραμμένες στο ΜΕΕΠ στην τάξη Α1 Α2 1 της κατηγορίας οικοδομικών έργων ή εργοληπτικές επιχειρήσεις με Νομαρχιακά Πτυχία (εμπειροτέχνες) που καλύπτουν το ποσό της διακήρυξης στην κατηγορία των οικοδομικών και (αντίστοιχα) στην τάξη Α1 Α2 1 της κατηγορίας υδραυλικών ή εργοληπτικές επιχειρήσεις με Νομαρχιακά Πτυχία (εμπειροτέχνες) που καλύπτουν το ποσό της διακήρυξης στην κατηγορία των υδραυλικών. 4. Οι προσφορές θα είναι σε σφραγισμένο φάκελο επί του οποίου θα αναγράφεται ο αριθμός της προκήρυξης. 5. Η παράδοση - παραλαβή του έργου θα γίνει μέσα σε σαράντα (40) ημερολογιακές ημέρες από την ημερομηνία υπογραφής της σύμβασης, από αρμόδια Επιτροπή. 6. Ο υποψήφιος που θα ανακηρυχθεί μειοδότης θα υπογράψει σχετική σύμβαση με την οποία θα καθορισθούν λοιπές λεπτομέρειες. 7. Ο ανάδοχος - μειοδότης επιβαρύνεται με τις νόμιμες κρατήσεις, οι οποίες έχουν ως εξής: 3% υπέρ ΜΤΠΥ στην καθαρή αξία 2% χαρτόσημο επί του ΜΤΠΥ 20% ΟΓΑ επί του χαρτοσήμου 8. Στην καθαρή αξία θα γίνει παρακράτηση φόρου 4% για την προμήθεια υλικών (άρθρο 55 παρ. 1 εδ. στ του Ν. 2238/94, ΦΕΚ 151/Α/94) ή 8% για την παροχή υπηρεσιών. 9. Τα έξοδα δημοσίευσης στον Τύπο βαρύνουν τον προμηθευτή, σύμφωνα με τον Ν.3548/07 άρθρ.4 παραγρ.3, έτσι όπως συμπληρώθηκε, με το Ν.3801/ Ο φόρος προστιθέμενης αξίας (ΦΠΑ) βαρύνει το ελληνικό Δημόσιο. 11. Το ΑΤΕΙ Καλαμάτας διατηρεί το δικαίωμα ανάκλησης της προκήρυξης εφ όσον κρίνει κάτι τέτοιο απαραίτητο. 12. Οι προσφορές πρέπει να κατατεθούν μέχρι τις 12/11/2012 και ώρα 14:00 μ.μ. στο Τμήμα Διοικητικής Μέριμνας και Πρωτοκόλλου (γραφείο 25, ισόγειο) στις κτιριακές εγκαταστάσεις του ΑΤΕΙ-Κ (τηλ: , φαξ: , κα Αγγελοπούλου). Στο 3

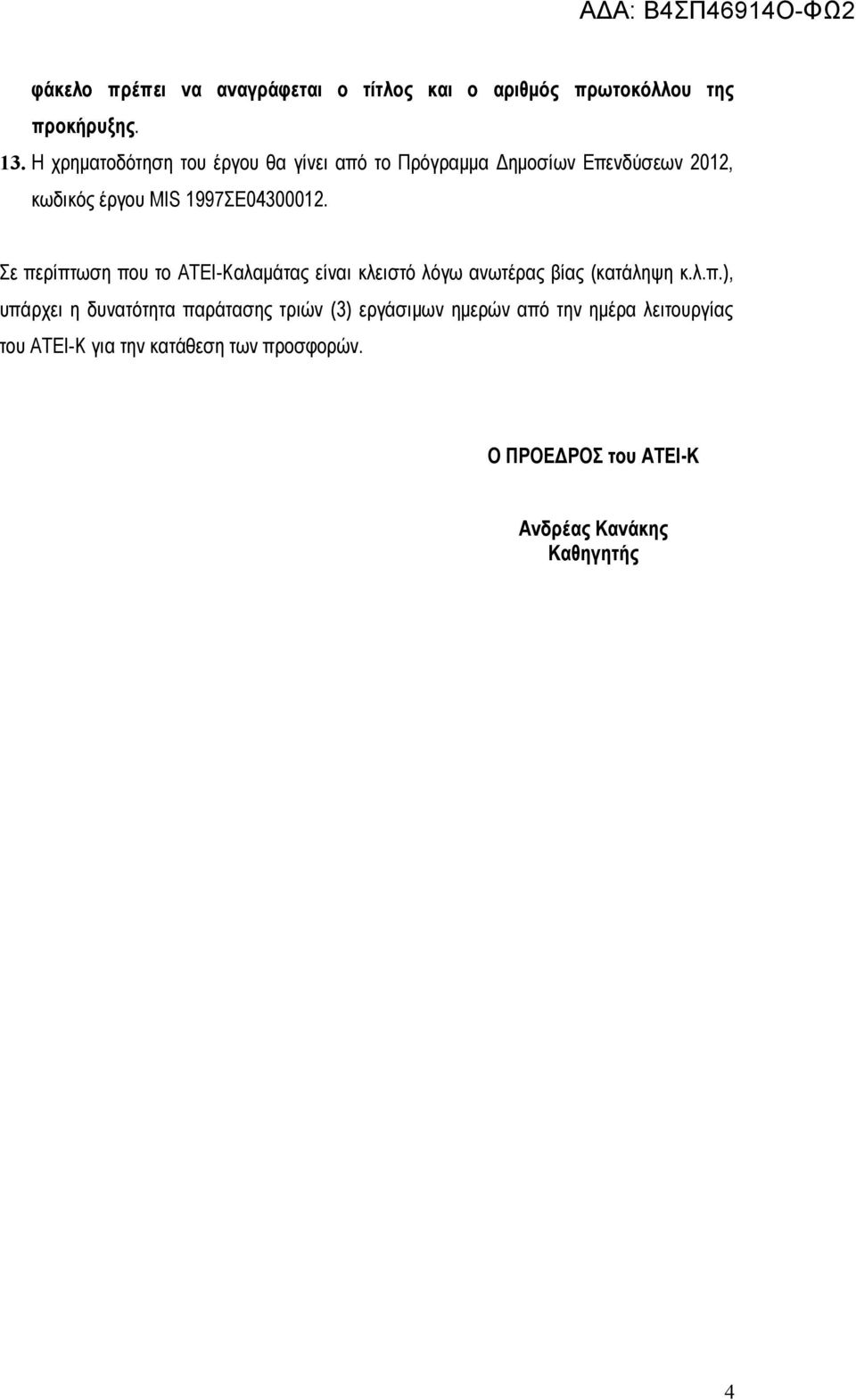

4 φάκελο πρέπει να αναγράφεται ο τίτλος και ο αριθμός πρωτοκόλλου της προκήρυξης. 13. Η χρηματοδότηση του έργου θα γίνει από το Πρόγραμμα Δημοσίων Επενδύσεων 2012, κωδικός έργου MIS 1997ΣΕ Σε περίπτωση που το ΑΤΕΙ-Καλαμάτας είναι κλειστό λόγω ανωτέρας βίας (κατάληψη κ.λ.π.), υπάρχει η δυνατότητα παράτασης τριών (3) εργάσιμων ημερών από την ημέρα λειτουργίας του ΑΤΕΙ-Κ για την κατάθεση των προσφορών. Ο ΠΡΟΕΔΡΟΣ του ΑΤΕΙ-Κ Ανδρέας Κανάκης Καθηγητής 4

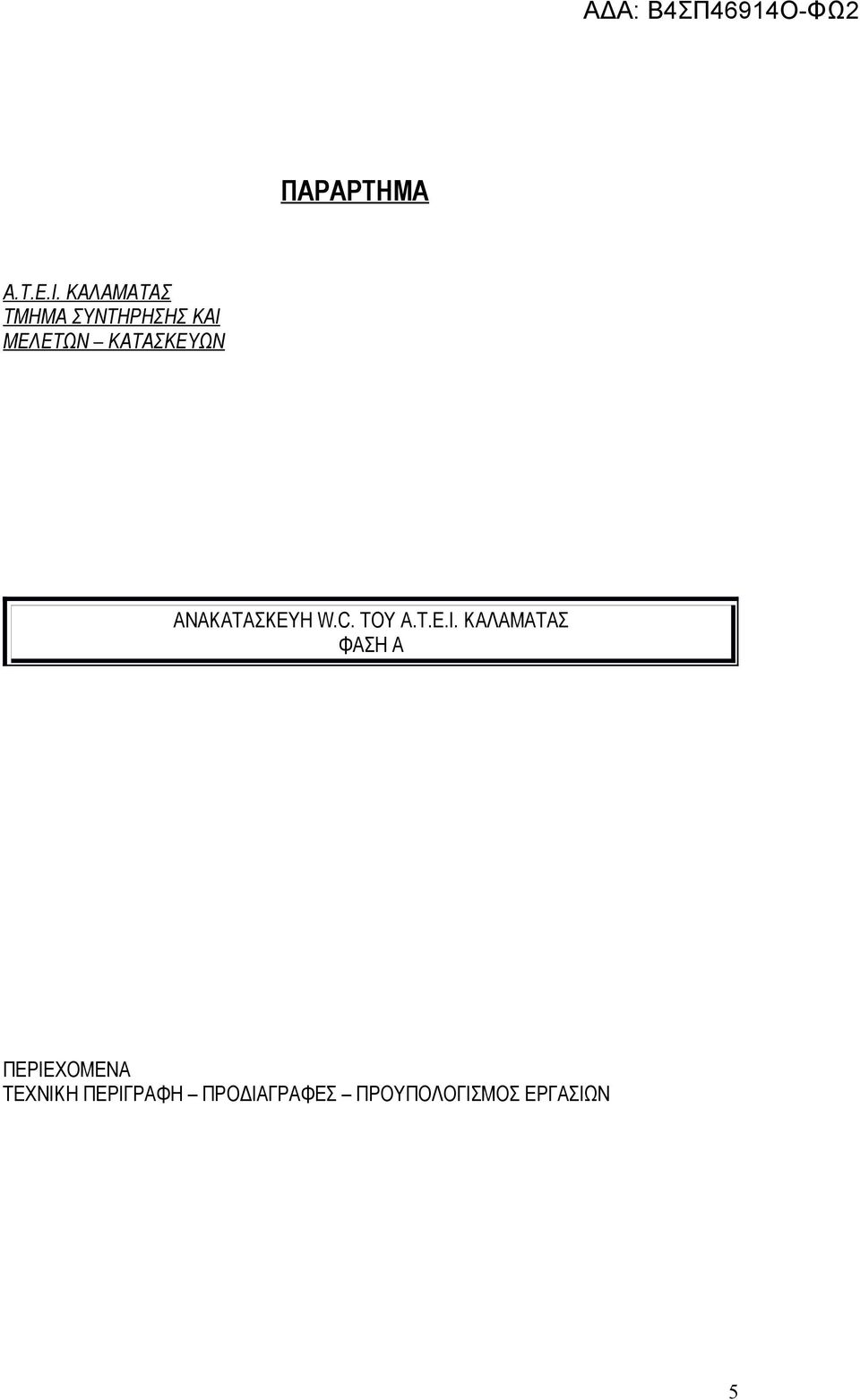

5 ΠΑΡΑΡΤΗΜΑ Α.Τ.Ε.Ι. ΚΑΛΑΜΑΤΑΣ ΤΜΗΜΑ ΣΥΝΤΗΡΗΣΗΣ ΚΑΙ ΜΕΛΕΤΩΝ ΚΑΤΑΣΚΕΥΩΝ ΑΝΑΚΑΤΑΣΚΕΥΗ W.C. ΤΟΥ Α.Τ.Ε.Ι. ΚΑΛΑΜΑΤΑΣ ΦΑΣΗ Α ΠΕΡΙΕΧΟΜΕΝΑ ΤΕΧΝΙΚΗ ΠΕΡΙΓΡΑΦΗ ΠΡΟΔΙΑΓΡΑΦΕΣ ΠΡΟΥΠΟΛΟΓΙΣΜΟΣ ΕΡΓΑΣΙΩΝ 5

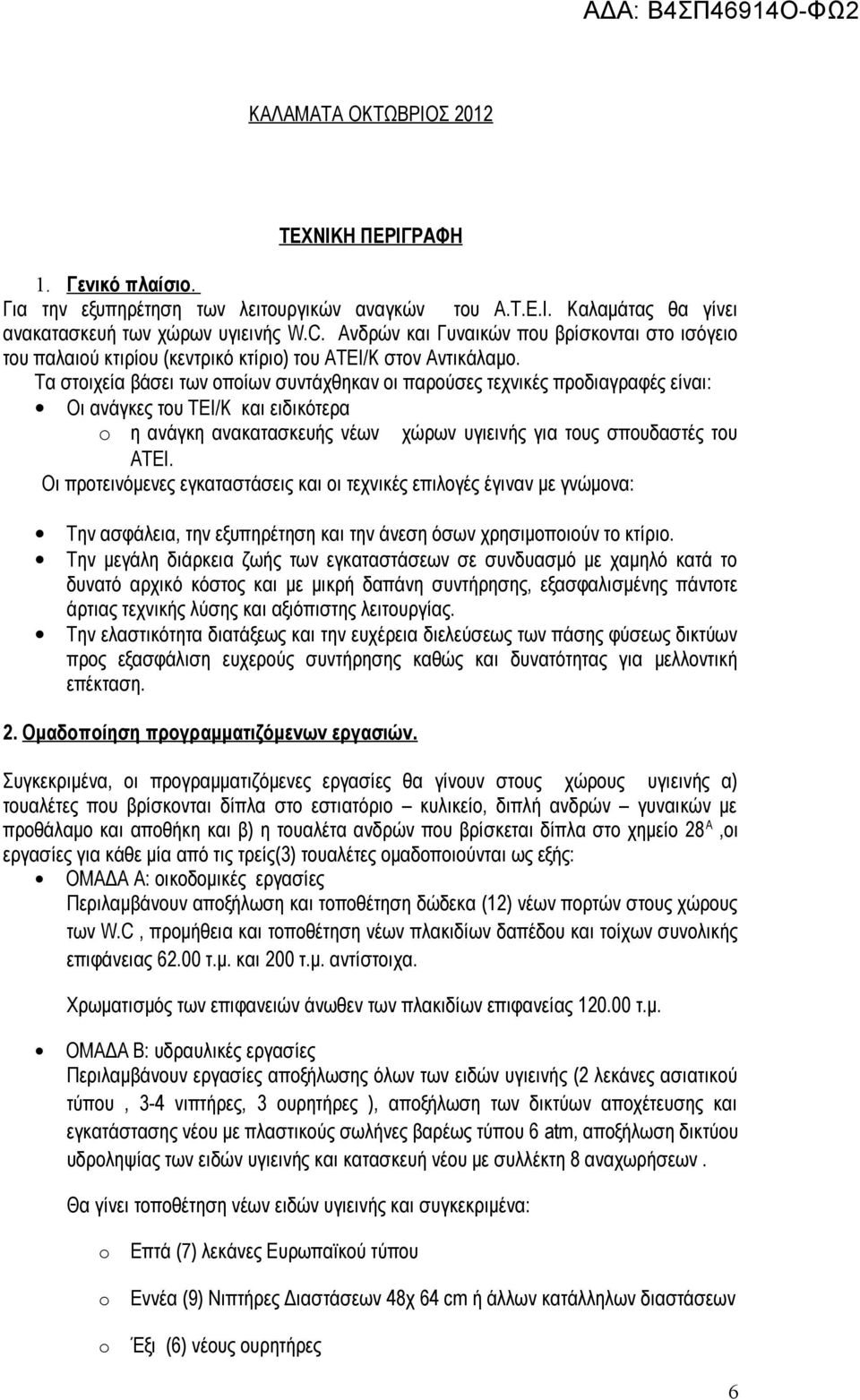

6 ΚΑΛΑΜΑΤΑ ΟΚΤΩΒΡΙΟΣ 2012 ΤΕΧΝΙ ΚΗ ΠΕΡΙΓΡΑΦΗ 1. Γενικό πλαίσιο. Για την εξυπηρέτηση των λειτουργικών αναγκών του Α.Τ.Ε.Ι. Καλαμάτας θα γίνει ανακατασκευή των χώρων υγιεινής W.C. Ανδρών και Γυναικών που βρίσκονται στο ισόγειο του παλαιού κτιρίου (κεντρικό κτίριο) του ΑΤΕΙ/Κ στον Αντικάλαμο. Τα στοιχεία βάσει των οποίων συντάχθηκαν οι παρούσες τεχνικές προδιαγραφές είναι: Οι ανάγκες του ΤΕΙ/Κ και ειδικότερα o η ανάγκη ανακατασκευής νέων χώρων υγιεινής για τους σπουδαστές του ΑΤΕΙ. Οι προτεινόμενες εγκαταστάσεις και οι τεχνικές επιλογές έγιναν με γνώμονα: Την ασφάλεια, την εξυπηρέτηση και την άνεση όσων χρησιμοποιούν το κτίριο. Την μεγάλη διάρκεια ζωής των εγκαταστάσεων σε συνδυασμό με χαμηλό κατά το δυνατό αρχικό κόστος και με μικρή δαπάνη συντήρησης, εξασφαλισμένης πάντοτε άρτιας τεχνικής λύσης και αξιόπιστης λειτουργίας. Την ελαστικότητα διατάξεως και την ευχέρεια διελεύσεως των πάσης φύσεως δικτύων προς εξασφάλιση ευχερούς συντήρησης καθώς και δυνατότητας για μελλοντική επέκταση. 2. Ομαδοποίηση προγραμματιζόμενων εργασιών. Συγκεκριμένα, οι προγραμματιζόμενες εργασίες θα γίνουν στους χώρους υγιεινής α) τουαλέτες που βρίσκονται δίπλα στο εστιατόριο κυλικείο, διπλή ανδρών γυναικών με προθάλαμο και αποθήκη και β) η τουαλέτα ανδρών που βρίσκεται δίπλα στο χημείο 28 Α,οι εργασίες για κάθε μία από τις τρείς(3) τουαλέτες ομαδοποιούνται ως εξής: ΟΜΑΔΑ Α: οικοδομικές εργασίες Περιλαμβάνουν αποξήλωση και τοποθέτηση δώδεκα (12) νέων πορτών στους χώρους των W.C, προμήθεια και τοποθέτηση νέων πλακιδίων δαπέδου και τοίχων συνολικής επιφάνειας τ.μ. και 200 τ.μ. αντίστοιχα. Χρωματισμός των επιφανειών άνωθεν των πλακιδίων επιφανείας τ.μ. OMAΔA Β: υδραυλικές εργασίες Περιλαμβάνουν εργασίες αποξήλωσης όλων των ειδών υγιεινής (2 λεκάνες ασιατικού τύπου, 3-4 νιπτήρες, 3 ουρητήρες ), αποξήλωση των δικτύων αποχέτευσης και εγκατάστασης νέου με πλαστικούς σωλήνες βαρέως τύπου 6 atm, αποξήλωση δικτύου υδροληψίας των ειδών υγιεινής και κατασκευή νέου με συλλέκτη 8 αναχωρήσεων. Θα γίνει τοποθέτηση νέων ειδών υγιεινής και συγκεκριμένα: o o o Επτά (7) λεκάνες Ευρωπαϊκού τύπου Εννέα (9) Νιπτήρες Διαστάσεων 48χ 64 cm ή άλλων κατάλληλων διαστάσεων Έξι (6) νέους ουρητήρες 6

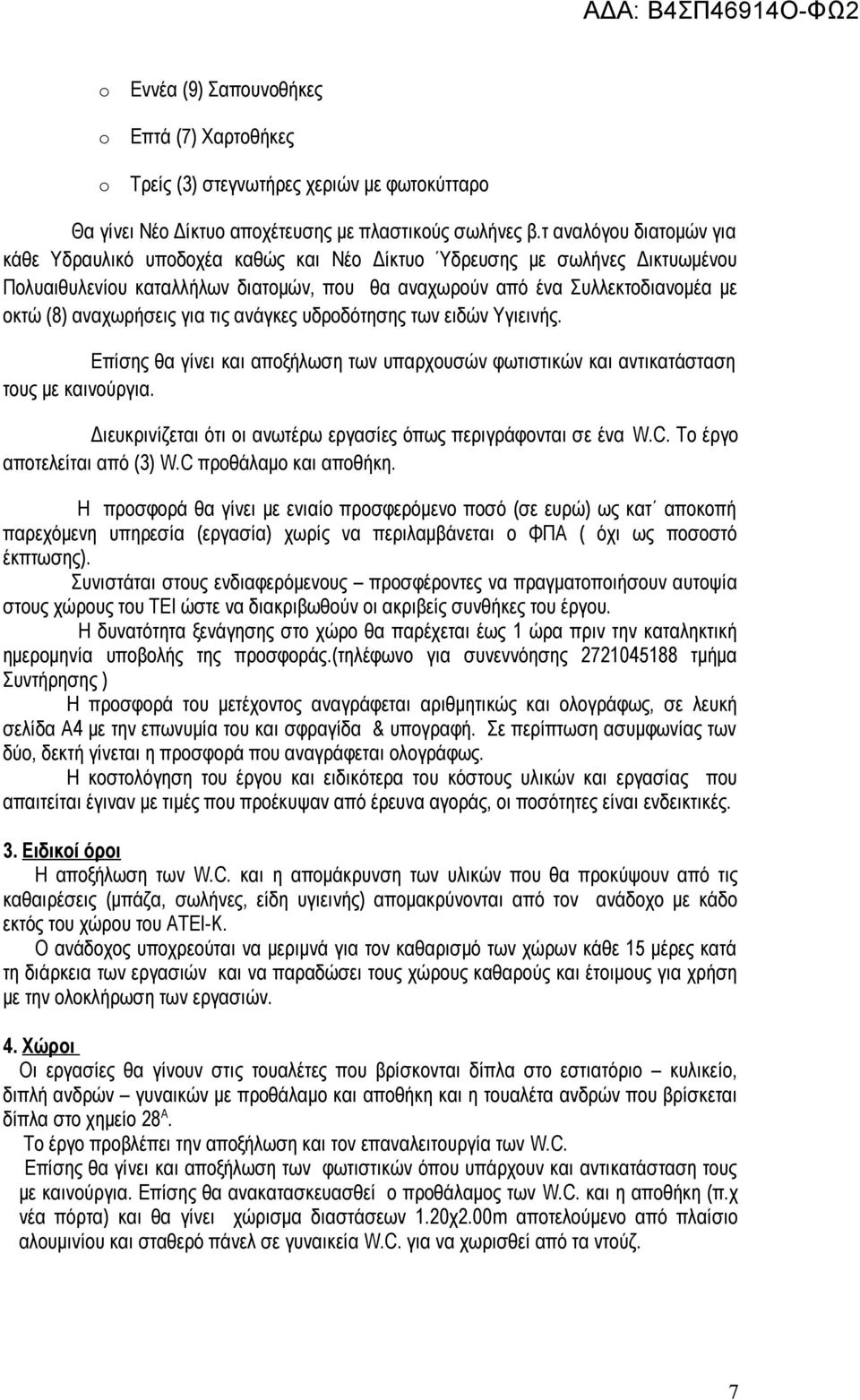

7 o o o Εννέα (9) Σαπουνοθήκες Επτά (7) Χαρτοθήκες Τρείς (3) στεγνωτήρες χεριών με φωτοκύτταρο Θα γίνει Νέο Δίκτυο αποχέτευσης με πλαστικούς σωλήνες β.τ αναλόγου διατομών για κάθε Υδραυλικό υποδοχέα καθώς και Νέο Δίκτυο Ύδρευσης με σωλήνες Δικτυωμένου Πολυαιθυλενίου καταλλήλων διατομών, που θα αναχωρούν από ένα Συλλεκτοδιανομέα με οκτώ (8) αναχωρήσεις για τις ανάγκες υδροδότησης των ειδών Υγιεινής. Επίσης θα γίνει και αποξήλωση των υπαρχουσών φωτιστικών και αντικατάσταση τους με καινούργια. Διευκρινίζεται ότι οι ανωτέρω εργασίες όπως περιγράφονται σε ένα W.C. Το έργο αποτελείται από (3) W.C προθάλαμο και αποθήκη. Η προσφορά θα γίνει με ενιαίο προσφερόμενο ποσό (σε ευρώ) ως κατ αποκοπή παρεχόμενη υπηρεσία (εργασία) χωρίς να περιλαμβάνεται ο ΦΠΑ ( όχι ως ποσοστό έκπτωσης). Συνιστάται στους ενδιαφερόμενους προσφέροντες να πραγματοποιήσουν αυτοψία στους χώρους του ΤΕΙ ώστε να διακριβωθούν οι ακριβείς συνθήκες του έργου. Η δυνατότητα ξενάγησης στο χώρο θα παρέχεται έως 1 ώρα πριν την καταληκτική ημερομηνία υποβολής της προσφοράς.(τηλέφωνο για συνεννόησης τμήμα Συντήρησης ) Η προσφορά του μετέχοντος αναγράφεται αριθμητικώς και ολογράφως, σε λευκή σελίδα Α4 με την επωνυμία του και σφραγίδα & υπογραφή. Σε περίπτωση ασυμφωνίας των δύο, δεκτή γίνεται η προσφορά που αναγράφεται ολογράφως. Η κοστολόγηση του έργου και ειδικότερα του κόστους υλικών και εργασίας που απαιτείται έγιναν με τιμές που προέκυψαν από έρευνα αγοράς, οι ποσότητες είναι ενδεικτικές. 3. Ειδικοί όροι Η αποξήλωση των W.C. και η απομάκρυνση των υλικών που θα προκύψουν από τις καθαιρέσεις (μπάζα, σωλήνες, είδη υγιεινής) απομακρύνονται από τον ανάδοχο με κάδο εκτός του χώρου του ΑΤΕΙ-Κ. O ανάδοχος υποχρεούται να μεριμνά για τον καθαρισμό των χώρων κάθε 15 μέρες κατά τη διάρκεια των εργασιών και να παραδώσει τους χώρους καθαρούς και έτοιμους για χρήση με την ολοκλήρωση των εργασιών. 4. Χώροι Οι εργασίες θα γίνουν στις τουαλέτες που βρίσκονται δίπλα στο εστιατόριο κυλικείο, διπλή ανδρών γυναικών με προθάλαμο και αποθήκη και η τουαλέτα ανδρών που βρίσκεται δίπλα στο χημείο 28 Α. Το έργο προβλέπει την αποξήλωση και τον επαναλειτουργία των W.C. Επίσης θα γίνει και αποξήλωση των φωτιστικών όπου υπάρχουν και αντικατάσταση τους με καινούργια. Επίσης θα ανακατασκευασθεί ο προθάλαμος των W.C. και η αποθήκη (π.χ νέα πόρτα) και θα γίνει χώρισμα διαστάσεων 1.20χ2.00m αποτελούμενο από πλαίσιο αλουμινίου και σταθερό πάνελ σε γυναικεία W.C. για να χωρισθεί από τα ντούζ. 7

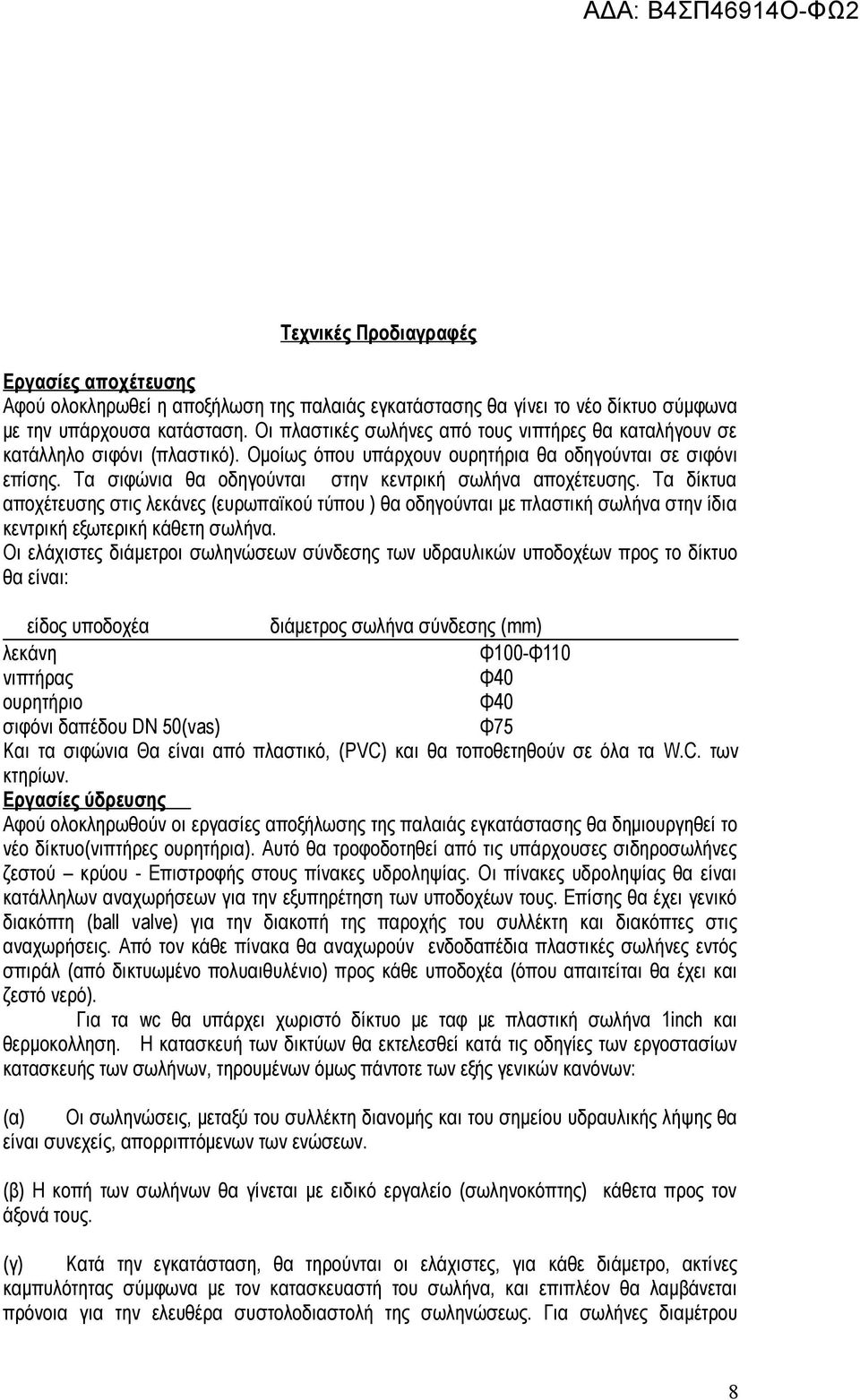

8 Τεχνικές Προδιαγραφές Εργασίες αποχέτευσης Αφού ολοκληρωθεί η αποξήλωση της παλαιάς εγκατάστασης θα γίνει το νέο δίκτυο σύμφωνα με την υπάρχουσα κατάσταση. Οι πλαστικές σωλήνες από τους νιπτήρες θα καταλήγουν σε κατάλληλο σιφόνι (πλαστικό). Ομοίως όπου υπάρχουν ουρητήρια θα οδηγούνται σε σιφόνι επίσης. Τα σιφώνια θα οδηγούνται στην κεντρική σωλήνα αποχέτευσης. Τα δίκτυα αποχέτευσης στις λεκάνες (ευρωπαϊκού τύπου ) θα οδηγούνται με πλαστική σωλήνα στην ίδια κεντρική εξωτερική κάθετη σωλήνα. Οι ελάχιστες διάμετροι σωληνώσεων σύνδεσης των υδραυλικών υποδοχέων προς το δίκτυο θα είναι: είδος υποδοχέα διάμετρος σωλήνα σύνδεσης (mm) λεκάνη Φ100-Φ110 νιπτήρας Φ40 ουρητήριο Φ40 σιφόνι δαπέδου DN 50(vas) Φ75 Kαι τα σιφώνια Θα είναι από πλαστικό, (PVC) και θα τοποθετηθούν σε όλα τα W.C. των κτηρίων. Εργασίες ύδρευσης Αφού ολοκληρωθούν οι εργασίες αποξήλωσης της παλαιάς εγκατάστασης θα δημιουργηθεί το νέο δίκτυο(νιπτήρες ουρητήρια). Αυτό θα τροφοδοτηθεί από τις υπάρχουσες σιδηροσωλήνες ζεστού κρύου - Επιστροφής στους πίνακες υδροληψίας. Οι πίνακες υδροληψίας θα είναι κατάλληλων αναχωρήσεων για την εξυπηρέτηση των υποδοχέων τους. Επίσης θα έχει γενικό διακόπτη (ball valve) για την διακοπή της παροχής του συλλέκτη και διακόπτες στις αναχωρήσεις. Από τον κάθε πίνακα θα αναχωρούν ενδοδαπέδια πλαστικές σωλήνες εντός σπιράλ (από δικτυωμένο πολυαιθυλένιο) προς κάθε υποδοχέα (όπου απαιτείται θα έχει και ζεστό νερό). Για τα wc θα υπάρχει χωριστό δίκτυο με ταφ με πλαστική σωλήνα 1inch και θερμοκολληση. Η κατασκευή των δικτύων θα εκτελεσθεί κατά τις οδηγίες των εργοστασίων κατασκευής των σωλήνων, τηρουμένων όμως πάντοτε των εξής γενικών κανόνων: (α) Οι σωληνώσεις, μεταξύ του συλλέκτη διανομής και του σημείου υδραυλικής λήψης θα είναι συνεχείς, απορριπτόμενων των ενώσεων. (β) Η κοπή των σωλήνων θα γίνεται με ειδικό εργαλείο (σωληνοκόπτης) κάθετα προς τον άξονά τους. (γ) Κατά την εγκατάσταση, θα τηρούνται οι ελάχιστες, για κάθε διάμετρο, ακτίνες καμπυλότητας σύμφωνα με τον κατασκευαστή του σωλήνα, και επιπλέον θα λαμβάνεται πρόνοια για την ελευθέρα συστολοδιαστολή της σωληνώσεως. Για σωλήνες διαμέτρου 8

9 μεγαλύτερης των 32 mm, η κάμψη θα γίνεται εν θερμώ με ειδικό σύστημα προθέρμανσης του κατασκευαστή, όπου απαιτούνται μικρές ακτίνες κάμψης. (δ) Οι συνδέσεις των σωληνώσεων μεταξύ τους, προς συλλέκτες, συσκευές και όργανα διακοπής, θα εκτελούνται μέσω ειδικών ορειχάλκινων συνδέσμων του κατασκευαστή των σωλήνων,. Είδη υγιεινής και κρουνοποιίας Τα είδη υγιεινής και κρουνοποιείας που θα τοποθετηθούν θα είναι: 1. Νιπτήρες διαστάσεων 48χ64 cm. Οι νιπτήρες Θα είναι κατασκευασμένοι από λευκή πορσελάνη ειδών υγιεινής, δηλαδή από κεραμικό υψηλής ποιότητας Οι νιπτήρες θα είναι από υαλώδη πορσελάνη και θα έχουν οπή υπερχείλισης. Οι νιπτήρες νοούνται πλήρεις με όλα τα στοιχεία τους, δηλαδή με βαλβίδα χρωμέ (στραγγιστήρια), πώμα με αλυσίδα ισχυρά επιχρωμιωμένη, σιφόνι χρωμέ Φ-1/1/4", ρακόρ στομίων τροφοδότησης, τους δύο επιχρωμιωμένους χαλκοσωλήνες Φ-10/12 mm σπιράλ με ειδικό σύνδεσμο στα άκρα γωνιακοί διακόπτες για σύνδεση με σιδηροσωλήνα Φ-1/2" και τα στηρίγματά του. Όλα τα μεταλλικά μέρη θα είναι από ορείχαλκο ή χαλκό επιχρωμιωμένα. Κατόπιν υπόδειξης της υπηρεσίας δύναται να τοποθετηθούν και νιπτήρες άλλων πλησιέστερων διαστάσεων. Κατά την τοποθέτηση του νιπτήρα πρέπει να ληφθούν υπ' όψη οι οδηγίες του κατασκευαστή. 2. Λεκάνες Οι λεκάνες αποχωρητηρίου λευκού χρώματος θα είναι κατασκευασμένες από πορσελάνη ειδών υγιεινής, δηλαδή από κεραμικό υψηλής ποιότητας Η λεκάνη ευρωπαικού τύπου και θα φέρει υδραυλική έμφραξη, δηλαδή σιφόνι του οποίου η χάραξη θα είναι τέτοια, που θα διευκολύνει την απόπλυση. Το βάθος της κόφτρας πρέπει να είναι τουλάχιστον 5 cm, ώστε να μην προξενείτε κάθοδος της στάθμης ασφάλειας στην περίπτωση που η χρήση της λεκάνης είναι μικρή χρώματος λευκού. Θα είναι με βαθύ πάτο συνολικού μήκους λεκάνης τουλάχιστον 440 mm. Το σιφόνι της λεκάνης θα φέρει στόμιο. 3. Ουρητήρια Το ουρητήριο τοίχου θα είναι κατασκευασμένα από λευκή πορσελάνη, διαστάσεων περίπου 35x36 cm, Κατόπιν υπόδειξης της υπηρεσίας δύναται να τοποθετηθούν και ουρητήρια άλλων πλησιέστερων διαστάσεων. Ο καθαρισμός ουρητηρίων θα γίνεται με δοχείο περιοδικής πλύσεως. 4. Εταζέρα -καθρέπτες Η εταζίερα θα είναι από υαλώδη πορσελάνη, διαστάσεων 12x60 cm και θα στερεώνεται με ορειχάλκινα επιχρωμιωμένα στηρίγματα στον τοίχο, βίδες και βύσματα και θα τοποθετηθούν σε κάθε νιπτήρα και ο καθρέπτης μπιζουτέ διαστάσεων 48χ α) Σαπουνοθήκες 1 σε κάθε νιπτήρα 5. β) Χαρτοθήκες 1 σε κάθε λεκάνη και 2 σε κάθε τριάδα νιπτήρων 5. γ) Στεγνωτήρας 1 σε κάθε W.C. 6. Σύστημα αναμικτήρων νιπτήρα. 7. Δίκτυο ύδρευσης λεκανών, με αυτόνομο διακόπτη ελεγχόμενης ροής και καζανάκι με νταλ 9

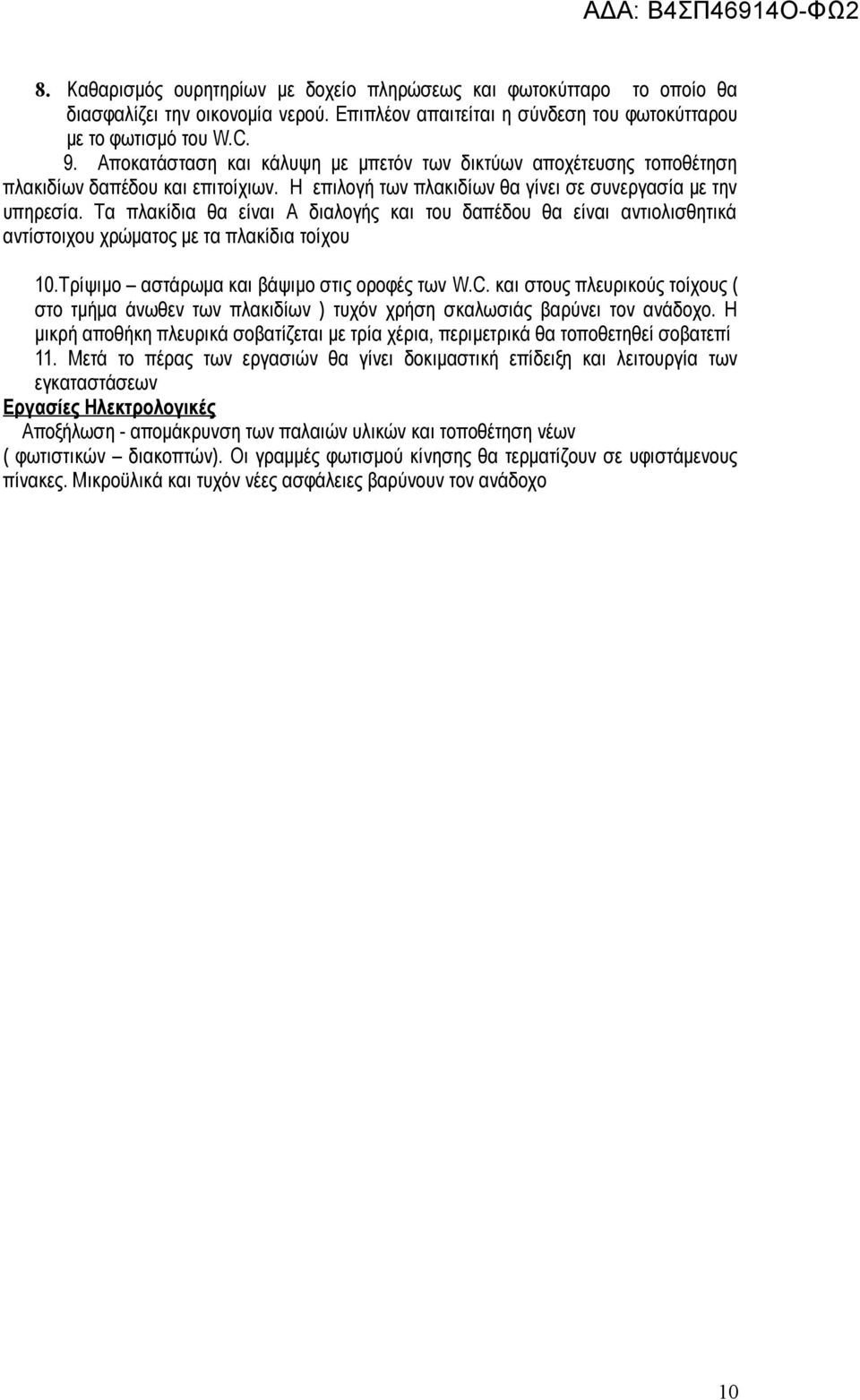

10 8. Καθαρισμός ουρητηρίων με δοχείο πληρώσεως και φωτοκύτταρο το οποίο θα διασφαλίζει την οικονομία νερού. Επιπλέον απαιτείται η σύνδεση του φωτοκύτταρου με το φωτισμό του W.C. 9. Αποκατάσταση και κάλυψη με μπετόν των δικτύων αποχέτευσης τοποθέτηση πλακιδίων δαπέδου και επιτοίχιων. Η επιλογή των πλακιδίων θα γίνει σε συνεργασία με την υπηρεσία. Τα πλακίδια θα είναι Α διαλογής και του δαπέδου θα είναι αντιολισθητικά αντίστοιχου χρώματος με τα πλακίδια τοίχου 10.Τρίψιμο αστάρωμα και βάψιμο στις οροφές των W.C. και στους πλευρικούς τοίχους ( στο τμήμα άνωθεν των πλακιδίων ) τυχόν χρήση σκαλωσιάς βαρύνει τον ανάδοχο. Η μικρή αποθήκη πλευρικά σοβατίζεται με τρία χέρια, περιμετρικά θα τοποθετηθεί σοβατεπί 11. Μετά το πέρας των εργασιών θα γίνει δοκιμαστική επίδειξη και λειτουργία των εγκαταστάσεων Εργασίες Ηλεκτρολογικές Αποξήλωση - απομάκρυνση των παλαιών υλικών και τοποθέτηση νέων ( φωτιστικών διακοπτών). Οι γραμμές φωτισμού κίνησης θα τερματίζουν σε υφιστάμενους πίνακες. Μικροϋλικά και τυχόν νέες ασφάλειες βαρύνουν τον ανάδοχο 10

11 Α/Α 1 ΠΡΟΥΠΟΛΟΓΙΣΜΟΣ ΟΙΚΟΔΟΜΙΚΩΝ ΕΡΓΑΣΙΩΝ ΓΙΑ ΤΗΝ ΑΝΑΚΑΤΑΣΚΕΥΗ ΣΤΟΥΣ ΧΩΡΟΥΣ ΥΓΙΕΙΝΗΣ ( Α Α.Τ.Ε.Ι. ΚΑΛΑΜΑΤΑΣ ΜΟΝ. ΠΟΣΟΤ ΤΙΜΗ ΜΟΝΑΔΑ ΕΡΓΑΣΙΑ ΜΕΤΡΗΣΗΣ ΗΤΑ (ευρώ) Αποξήλωση και απομάκρυνση πλακιδίων (δαπέδου τοίχων), ειδών Υγιεινής και Φωτιστικών KAT AΠOKOΠΗ Προμήθεια και τοποθέτηση πλακιδίων δαπέδου (συμπεριλ. Σοβατεπί) Τ.Μ Προμήθεια και τοποθέτηση πλακιδίων τοίχου Τ.Μ Χρωματισμός Επιφανειών Τ.Μ 120 5,5 5 σοβατίσματα Τ.Μ ΠΌΡΤΕς ΕΞΩΤΕΡΙΚΕς (με πόμολο και κλειδαριά με αφαλό) ΤΕΜΑΧΙΑ Εσωτερική πόρτα ξύλινη (με σύρτη και κλειδαριά) 1.00*2.20 μ. περίπου (συμπεριλ. Η κάσα), αποξήλωση υφιστάμενης θύρας Προμήθεια-τοποθέτηση-μικρούλικα-πόρτα ξύλινη βαμμένη ΤΕΜΑΧΙΑ Μικρουλικα (επιπλέον όσων αναφέρονται στην τεχνική περιγραφή και μπορεί να προκύψουν κατά την εκτέλεση των εργασιών 90 Κατασκευή διαχωριστικού τοίχου από πάνελ (πλαίσιο αλουμινίου και καπλαμά 16 μμ) ΤΕΜΑΧΙΑ ΣΥΝΟΛΟ ΦΠΑ 23% ΠΡΟΥΠΟΛΟΓΙΣΜΟΣ ΥΔΡΑΥΛΙΚΩΝ ΕΡΓΑΣΙΩΝ ΓΙΑ ΤΗΝ ΑΝΑΚΑΤAΣΚΕΥΗ ΧΩΡΩΝ ΥΓΙΕΙΝΗΣ (ΑΝΔΡΩΝ - ΓΥΝΑΙΚΩΝ ) ΤΙΜΗ ΜΟΝΑΔΑ Α/Α ΕΡΓΑΣΙΑ ΜΟΝ. ΜΕΤΡΗΣΗΣ ΠΟΣΟΤΗΤΑ (ευρώ) 1 Προμήθεια και τοποθέτηση Λεκανών Ευρωπαϊκού Τύπου με καπάκι, νταλ και χαρτοθήκη ΤΕΜΑΧΙΑ Νιπτήρας (εντοιχισμένος) διαστάσεων 48χ64 cm περίπου με το σιφόνι αποχέτευσης ΤΤΕΜΑΧΙΑ Ουρητήρας ΤΕΜΑΧΙΑ Αναμικτήρας (μπαταρία) νιπτήρα και εταζιέρα προμήθεια και τοποθέτηση 4 (συμπεριλαμβάνεται και ΤΕΜΑΧΙΑ ( από κάθε η σαπουνοθήκη) είδος)

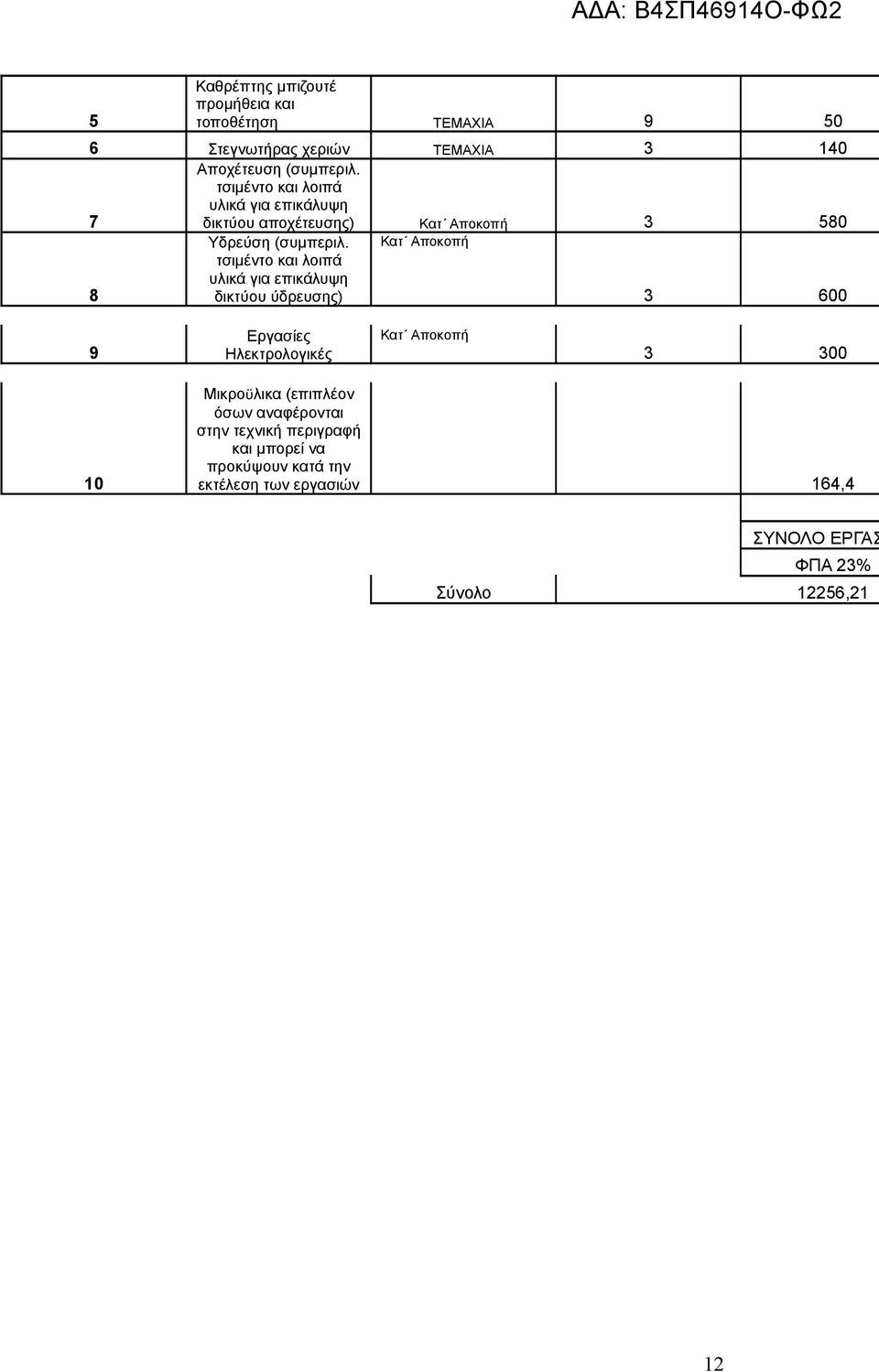

12 5 Καθρέπτης μπιζουτέ προμήθεια και τοποθέτηση ΤΕΜΑΧΙΑ Στεγνωτήρας χεριών ΤΕΜΑΧΙΑ Αποχέτευση (συμπεριλ. τσιμέντο και λοιπά υλικά για επικάλυψη δικτύου αποχέτευσης) Κατ Αποκοπή Υδρεύση (συμπεριλ. τσιμέντο και λοιπά υλικά για επικάλυψη δικτύου ύδρευσης) Κατ Αποκοπή Εργασίες Ηλεκτρολογικές Κατ Αποκοπή Μικροϋλικα (επιπλέον όσων αναφέρονται στην τεχνική περιγραφή και μπορεί να προκύψουν κατά την εκτέλεση των εργασιών 164,4 ΣΥΝΟΛΟ ΕΡΓΑΣ ΦΠΑ 23% Σύνολο 12256,21 12
