1 ΚΤΙΡΙΟ ΕΛΕΓΧΟΥ KYT Ι ΙΟΚΤΗΤΗΣ: ΗΜΟΣΙΑ ΕΠΙΧΕΙΡΗΣΗ ΗΛΕΚΤΡΙΣΜΟΥ Α.Ε. ΙΕΥΘΥΝΣΗ ΝΕΩΝ ΕΡΓΩΝ ΜΕΤΑΦΟΡΑΣ ΥΡΡΑΧΙΟΥ 89 & ΚΗΦΙΣΟΥ ΑΘΗΝΑ Y ΡΑΥΛΙΚΕΣ ΕΓΚΑΤΑΣΤΑΣΕΙΣ ΑΠΟΧΕΤΕΥΣΗ ΤΕΧΝΙΚΗ ΠΕΡΙΓΡΑΦΗ Ηµεροµηνία: Ο ΣΥΝΤΑΞΑΣ apoxeteusi-1a.doc 1

89 & ΚΗΦΙΣΟΥ - 104 43 ΑΘΗΝΑ Y ΡΑΥΛΙΚΕΣ ΕΓΚΑΤΑΣΤΑΣΕΙΣ

2 Υ ΡΑΥΛΙΚΗ ΕΓΚΑΤΑΣΤΑΣΗ ΚΤΙΡΙΩΝ ΑΠΟΧΕΤΕΥΣΗ ΤΕΧΝΙΚΗ ΠΕΡΙΓΡΑΦΗ 1. ΓΕΝΙΚΑ Για τη σύνταξη της µελέτης τηρήθηκαν οι ισχύοντες Κανονισµοί, Αποφάσεις, ιατάξεις και τα ακόλουθα βοηθήµατα: α. ΤΟΤΕΕ 2412/86. Εγκαταστάσεις σε κτίρια και οικόπεδα: Αποχετεύσεις. β. Κανονισµοί εσωτερικών υδραυλικών εγκαταστάσεων (Εγκ.Υπ.Υγ /37). Η τεχνική περιγραφή αφορά το εσωτερικό αποχετευτικό δίκτυο των κτιρίων συµπεριλαµβανοµένου του φρεατίου του µηχανικού σίφωνα και του αγωγού µέχρι το σηπτικό βρόθρο ή µέχρι την αποστραγγιστική τάφρο. Η εκτέλεση της εγκατάστασης θα πραγµατοποιηθεί σύµφωνα µε την παρούσα µελέτη, τους παραπάνω κανονισµούς, τις υποδείξεις του επιβλέποντα µηχανικού καθώς επίσης και τους κανόνες της τεχνικής και της εµπειρίας, µε τις µικρότερες δυνατές φθορές των δοµικών στοιχείων του κτιρίου. Οι διατρήσεις πλακών, τοίχων και λοιπών φερόντων στοιχείων θα εκτελούνται µετά από έγκριση της επιβλέψεως. Όλα τα υλικά που πρόκειται να χρησιµοποιηθούν για την εκτέλεση του έργου θα πρέπει να είναι καινούρια και τυποποιηµένα προϊόντα γνωστών κατασκευαστών, χωρίς ελαττώµατα και µε διαστάσεις και βάρη σύµφωνα µε τους κανονισµούς. 2. ΣΩΛΗΝΩΣΕΙΣ 2.1. Σωλήνες - ειδικά τεµάχια. Οι χρησιµοποιούµενοι σωλήνες είναι από µη πλαστικοποιηµένο (σκληρό) πολυβινυλοχλωρίδιο (U-PVC κατά DIN 8061/84) σε δύο κατηγορίες: - κατά ΕΛΟΤ 476/81 : Με ενώσεις τύπου κώδωνα και ελαστικού δακτυλίου στεγανότητας ανθεκτικού σε οικιακά λύµατα. - κατά ΕΛΟΤ 686 : Με ενώσεις τύπου απλού κώδωνα (µούφας), όπου η στεγανότητα επιτυγχάνεται µε κόλληση ιαµόρφωση δικτύου σωληνώσεων - Απαγορεύεται η απόκλιση στην εφαρµογή από τους οριζόµενους τύπους σωλήνων, διατοµές, κλίσεις χωρίς τη σύµφωνη γνώµη του επιβλέποντα µηχανικού. - Απαγορεύεται η καµπύλωση των σωλήνων PVC. Καµπύλες διαδροµές σχηµατίζονται µόνο µε ειδικά τεµάχια. - Οι συνδέσεις πλαστικοσωλήνων κατά διακλάδωση πρέπει να εκτελούνται λοξά σε γωνία 45 ο και µε ελαφρά καµπύλωση ώστε να διευκολύνεται η ροή. apoxeteusi-1a.doc 2

Η τεχνική περιγραφή αφορά το εσωτερικό αποχετευτικό δίκτυο των κτιρίων συµπεριλαµβανοµένου του φρεατίου του µηχανικού σίφωνα και του αγωγού µέχρι το σηπτικό βρόθρο ή µέχρι την αποστραγγιστική τάφρο.

3 - Οι σωληνώσεις σύνδεσης των Υ.Υ. θα οδεύουν έτσι ώστε το σηµείο συµβολής τους στην στήλη να είναι τουλάχιστον κατά µία ονοµαστική διάµετρο χαµηλότερα από το χείλος εκροής της οσµοπαγίδας. - Θα τοποθετηθούν στόµια καθαρισµού µε πώµα κοχλιωτό: στο υψηλότερο άκρο κάθε σωλήνωσης πολλαπλής σύνδεσης σε κάθε αλλαδή διεύθυνσης µεγαλύτερης των 45 ο ανά 20 m τουλάχιστον σε οριζόντιους συλλεκτήριους αγωγούς στα σηµεία συµβολής των υδρορροών στα σηµεία συµβολής των οριζόντιων συλλεκτήριων αγωγών. Οι διάµετροι των στοµίων καθαρισµού θα είναι ίσες µε τις διαµέτρους των αντιστοίχων σωλήνων. - Για τη στήριξη των σωληνώσεων χρησιµοποιούνται ειδικά περιφερειακά στηρίγµατα ανά µήκη 1.2 m για κατακόρυφες σωληνώσεις και 10 x DN για οριζόντιες. - Για την προστασία των σωληνώσεων θα τηρηθούν τα εξής: Εκτεθειµένοι στην ηλιακή ακτινοβολία σωλήνες PVC θα προστατεύονται από αυτήν (π.χ. ειδική βαφή, επίχριση). Υπεδάφιες σωληνώσεις τοποθετούνται επάνω σε κατάλληλα διαµορφωµένο δάπεδο από µπετόν, άµµο ή χώµα. Στις διελεύσεις από δοµικά στοιχεία (π.χ. πλάκες Ο.Σ., τοίχους) οι σωλήνες θα περιβάλλονται, χωρίς άµεση επαφή, από σωλήνες PVC µεγαλύτερης διαµέτρου καθόλο το πάχος του δοµικού στοιχείου. Οπουδήποτε αναµένεται θερµοκρασιακή καταπόνηση σωληνωσεων από U-PVC (είτε λόγω θερµών λυµάτων είτε λόγω έκθεσης σε θερµό περιβάλλον) πρέπει να εξασφαλίζεται η δυνατότητα θερµικών διαστολών των σωλήνων (5mm/m για σωληνώσεις ακαθάρτων και 2 mm/m για σωληνώσεις οµβρίων). Αυτό µπορεί να επιτευχθεί µε τη χρήση σωλήνων κατά ΕΛΟΤ 476. Σωλήνες U-PVC που κολλούνται δεν παραλαµβάνουν θερµικές συστολοδιαστολές Εξαρτήµατα Σιφώνια δαπέδου Τυποποιηµένα από πλαστικό µε εσωτερικό διάφραγµα (κόφτρα) και ορειχάλκινη ή επιχρωµιωµένη σχάρα διαµέτρου Φ-100 mm Γενική οσµοπαγίδα ("µηχανοσίφωνας") - Τυποποιηµένη από U-PVC, σχήµατος U µε στόµια καθαρισµού - Ελάχιστη επιτρεπόµενη εσωτερική διάµετρος : Φ 120 mm - Ονοµαστικές διατοµές: Φ 125 mm, Φ 160 mm, Φ 200 mm Aυτόµατη βαλβίδα αερισµού ("Μίκα") - Τυποποιηµένη πλαστική (U-PVC, PP) µε µεµβράνη και ελάχιστη ελεύθερη διατοµή: 3600 mm 2. - ιατοµές σύνδεσης : Φ75 και Φ Σύνδεση µέσω σωλήνωσης στον κεντρικό συλλεκτήριο αγωγό σε σηµείο που απέχει το πολύ 1 m από την εισαγωγή της γενικής οσµοπαγίδας. apoxeteusi-1a.doc 3

συλλεκτήριους αγωγούς στα σηµεία συµβολής των υδρορροών στα σηµεία συµβολής των οριζόντιων συλλεκτήριων αγωγών.

4 Φρεάτια επιθεώρησης - καθαρισµού α) Προκατασκευασµένα από U-PVC - Τυποποιηµένες διατοµές : 20 x 20 cm 2 (για Φ63/100/125 mm) 30 x 30 cm 2 (για Φ100/125/140 mm) 40 x 40 cm 2 (για Φ125/160/200/250 mm) 55 x 55 cm2 (για Φ125/160/200/250/315 mm) - Στεγανά καλύµµατα, τύπου βαρέος (αντοχή >17 kn) ή ελαφρού (αντοχή >7 kn). β) Κτιστά Θα είναι κλειστού τύπου και θα κατασκευαστούν µε τοιχώµατα πάχους cm από οπτόλινθους, θα κτιστούν µε τσιµεντοκονίαµα και θα επιχριστούν εσωτερικά µε ισχυρή τσιµεντοκονία πατητή αναλογίας 450 kg τσιµέντου ανά m 3 Θα φέρουν διπλά χυτοσιδηρά καλύµµατα που θα εφαρµοστούν σε χυτοσιδηρά πλαίσια διαστάσεων 40 x 40 cm. Ο πυθµένας τους θα είναι από σκυρόδεµα πάχους 10 cm αναλογίας 200 kg τσιµέντου ανά m 3 και η τελειωµένη στάθµη του πυθµένα θα είναι κατά 10 cm κάτω από το κατώφλι του αποχετευτικού αγωγού εκροής Επιθέµατα αερισµού στηλών ("ξεθυµάστρες") - Τυποποιηµένα από U-PVC (σε ονοµαστικές διατοµές από Φ32 mm έως Φ 200 mm) ή ΡΡ (Φ50, 75, 100). Οι απολήξεις των κατακόρυφων στηλών αερισµού ή των προεκτάσεων των στηλών αποχετεύσεως θα προστατεύονται από κεφαλή µε πλέγµα από γαλβανισµένο σύρµα. 3. ΕΙ Η ΥΓΙΕΙΝΗΣ 3.1. Νιπτήρας από πορσελάνη Θα είναι από εφυαλωµένη λευκή πορσελάνη διαστάσεων 42 x 56 εκ. περίπου. Θα τοποθετηθεί µε τις οδηγίες του κατασκευαστή και θα διαθέτει βαλβίδα χρωµέ, πώµα µε επιχρωµιωµένη αλυσίδα και σιφώνι χρωµέ Λεκάνη αποχωρητηρίου καθηµένου τύπου. Θα είναι από εφυαλωµένη λευκή πορσελάνη, µε υδραυλική έµφραξη (σιφώνι µε βάθος κόφτρας τουλάχιστον 5 cm). Για την στερέωση της χρησιµοποιούνται βίδες µε βύσµατα και θα συνοδεύεται από πλαστικό δοχείο χαµηλής πίεσης ή µεταλλικό υψηλής (τύπου NIAGARA) και πλαστικό κάλυµµα ισχυρής κατασκευής Λεκάνη αποχωρητηρίου τουρκικού τύπου. Θα είναι από εφυαλωµένη λευκή πορσελάνη και θα συνοδεύεται από µεταλλικό καζανάκι τύπου NIAGARA Ντουσιέρα. Θα είναι χυτοσιδηρές, επισµαλτωµένες, λευκές διαστάσεων 0,70 x 0,70 µ. τουλάχιστον µε τα απαραίτητα σιφώνια. 4. ΑΠΟΧΕΤΕΥΣΗ ΟΜΒΡΙΩΝ Θα γίνει µε περιφερειακό λούκι (όπου υπάρχει κεκλειµµένη στέγη) και κατακόρυφες υδρορροές, σύµφωνα µε τα σχέδια. Οι κατακόρυφες υδρορροές θα καταλήγουν στο επίπεδο του εδάφους απ όπου τα όµβρια οδηγούνται σε ελεύθερη απορροή. Όλα τα υλικά θα είναι από P.V.C. apoxeteusi-1a.doc 4

55 x 55 cm2 (για Φ125/160/200/250/315 mm) - Στεγανά καλύµµατα, τύπου βαρέος (αντοχή >17 kn) ή ελαφρού (αντοχή >7 kn).

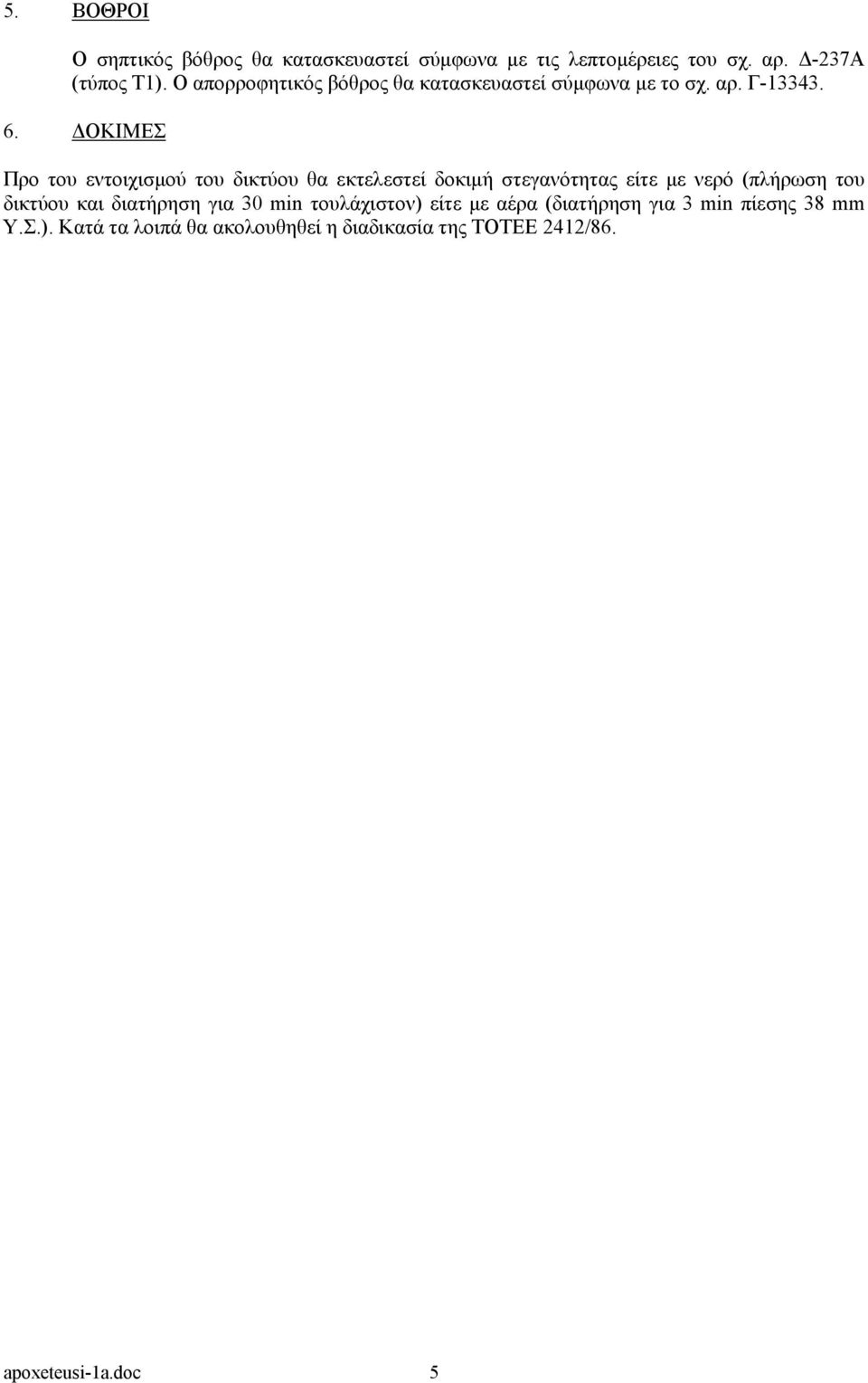

5 5. ΒΟΘΡΟΙ Ο σηπτικός βόθρος θα κατασκευαστεί σύµφωνα µε τις λεπτοµέρειες του σχ. αρ. -237Α (τύπος Τ1). Ο απορροφητικός βόθρος θα κατασκευαστεί σύµφωνα µε το σχ. αρ. Γ ΟΚΙΜΕΣ Προ του εντοιχισµού του δικτύου θα εκτελεστεί δοκιµή στεγανότητας είτε µε νερό (πλήρωση του δικτύου και διατήρηση για 30 min τουλάχιστον) είτε µε αέρα (διατήρηση για 3 min πίεσης 38 mm Υ.Σ.). Κατά τα λοιπά θα ακολουθηθεί η διαδικασία της ΤΟΤΕΕ 2412/86. apoxeteusi-1a.doc 5

ΟΚΙΜΕΣ Προ του εντοιχισµού του δικτύου θα εκτελεστεί δοκιµή στεγανότητας είτε µε νερό (πλήρωση του δικτύου και
